E5-03 座舱 SoC 与车载计算平台液冷探索

课程代码 E5-03 · 板块 E 电驱与电力电子热管理 / 智能电子与大算力散热 时长 约 4.0 小时（7 讲） 前置 E5-01 大算力芯片散热与热阻网络；H7-02 低电导率冷却液与绝缘要求；J2-04 共轭传热（CHT）仿真方法 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 E5-03 大纲的完整展开版

---

引言：先问这个窗口存不存在，⛔ 不是先问水温取多少

一台舱驾一体的中央计算平台，把座舱 SoC 与智驾 SoC 装进同一个盒子，塞在中控台后面或者座椅底下。风扇已经开到整车 NVH 目标允许的上限，夏季热浸之后照样要降频。到这一步，方案评审上的讨论几乎必然收敛到同一句话：「那就上液冷吧——水温给我多少？」

⛔ 这个问题从第一步就问错了。它默认冷媒温度是一个可以由你挑、或者由整车热管理「给」你的自由变量，而在这台车上它不是：它上头压着结温预算，下头顶着这个腔体的露点，两侧都是别人钉死的。你真正要先回答的是——这两条线之间还剩不剩一条缝，剩多宽。缝不存在的时候，「水温取多少」这个问题没有答案；而按着它继续往下做的人，会自己造一个答案出来：把水温往下压一点。那一压，是拿一条红线去换另一条红线。

钉子 A —— 座舱液冷的设计目标不是一个冷媒温度，而是一个两侧都被别人钉死的窗口；本课第一个要回答的问题是「这个窗口存不存在、有多宽」。

上界由热学给：T_cool,in,max = Tj,target − P_SoC·ΣRθ(结→冷媒)。⚠ 注意这条链末端的参考温度是冷媒进口温度，⛔ 不是环境温度——这个盒子上根本不存在一个 ambient 端，热的出口就是那股水（反算方法承接 E5-01 自动驾驶域控/大算力芯片散热设计 的温度预算表，本课只用它的结论、⛔ 不重讲）。下界由结露给：T_surface,min > T_dew,local + Δ_margin；而 T_cool,in 只是 T_surface,min 的一阶代理——冷媒是整条湿路径上最冷的那个温度，任何被它浸润过的表面都不可能比它更冷。窗口宽度 W = 上界 − 下界。

⇒ 由此推出一条本课反复要用的动作纪律：窗口算出来是负宽时，正确的动作是回头改某一侧——降 ΣRθ、降 P_SoC、抬 Tj,target、降 T_dew,local、把冷面与湿空气隔断、换一条回路或者加混温件。⛔ 不是「取个折中把水温往下压一点」。这两种做法的差别不在保守程度，在于前者是在改约束、后者是在假装约束不存在。

⚠ 这根钉子必须连着它的适用范围一起写（★ 本课自检，通则 B1）：结露这一侧只在挂低温回路或电池支路这个子集上才是主约束；挂电驱侧高温回路时结露根本不成立，而上界那一侧的压力会大到几乎没有余地。⇒ 本课凡是关于结露的判断都带这个限定，⛔ 不许写成「液冷电子件都要防结露」这类全称。

钉子 B —— 液冷把「散热不够」这个问题，换成了「液体与消费级电子共处一室」这个问题。

从此每一条设计判据都要同时答两问：热学上够不够（结温），失效时安全不安全（结露与漏液）。⇒ 评价一个冷板方案的量不再只有一个 Rθ，而是 (Rθ、窗口宽度、漏液后果的上界、泵功与噪声、成本与新增故障点数) 这一组；⛔ 任何只报 Rθ 的方案比较都不成立——它比的是这一组里的一维，而失守往往发生在另外四维上。这根钉子在三处落地：冷板与它的进出水管是这个腔体里最冷的那个表面，而它就在 PCB 的正上方或正下方（第 2 讲立）；共用整车回路时单次泄漏量的上界等于回路总容积，⛔ 不是「漏一点」（第 4 讲敲）；而守住这两条液体红线要★ 分五层写（本课归纳的分层），⛔ 不是「把密封做好」一句话（第 6 讲收）。

★ 本课最容易被读反的一句话，先在这里点破：「结露红线就是 T_coolant > T_dew,cabin —— 拿舱内温湿度传感器算个露点，比一下就行了。」

它的形式是对的，危险恰恰来自这里：式子挑不出毛病，于是没有人再去看它的两个下标。而这两个下标在实践中都会被取到最乐观的那一侧，于是这条判据在真正会结露的那些工况上一次都不会触发。★ 它与「按环境露点判中冷器结露」是同一形态：判据式子没错，错在把它挂到了错的那个空间和错的那个时刻上。

读者读反之后会做的那个具体动作：在控制策略里写下一行「若 T_coolant < T_dew(T_cabin, RH_cabin) 则报警／提温」，输入直接取 HVAC 现成的舱内温湿度传感器，然后认为这条红线已经守住了——于是不再做隔汽包覆、不再排查这个腔体自己的湿源、也不给冷媒温度设一条硬下限。三层本来互相独立的防护，被这一行代码一起顶掉了；而顶掉它们的那一行，在台架上和设计工况下永远是绿的。

三个下标全错：

① T_dew 取错了空间。要判的是冷板与管路所在那个腔体——副仪表台内、座椅下、行李厢，⛔ 不是空调送风所及的舱内主空间。⚠ 这里还有一步推理最容易做反：露点由含湿量决定、与局部温度无关，所以「腔里更闷更热」这件事本身不抬露点；真正把它抬起来的是额外湿源与另一条连通路径——这类腔体常经线束过孔、地板过孔与车外或底板下相通（含湿量于是跟着外气走，⛔ 不跟着已经除过湿的舱内空气走），天窗排水、风窗渗漏、蒸发箱排水回灌会直接把水送进来，上一轮结的水也还留在里面。

② T_dew 取错了时刻。「空调稳定运行、除过湿之后」的舱内露点，是整个生命周期里最低的那个状态。而这台计算平台在整车下电保活时照常在跑——OTA 升级、哨兵、预约充电、快充期间用户坐在车内——那些时刻 HVAC 根本没有在除湿。⇒ 「舱内露点低」这个前提只在空调开着时成立，而平台恰恰有大量不开空调的运行时段。

③ T_coolant 取错了时刻。策略里比的是稳态设定值，而共用低温回路的温度是别人定的一个范围：电池要强冷时 chiller 会把它压到全时段最低，冬季轻载时它又跟着外气走。要比的是全工况全时刻的最低瞬时值，⛔ 不是标称设定值。

落差有多大。同一台车、同一天：空调稳定运行后舱内 25 ℃／50%RH，露点约 13.9 ℃；而雨后开门上客、外循环把 30 ℃／90%RH 的空气灌进来，露点约 28.2 ℃——两者差 14.3 K（湿空气物性，101.325 kPa 基准、水面饱和线；⚠ 这两组环境条件是算例输入，工况本身该取哪一组须引 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，⛔ 本课不自造边界条件）。一条按前者标定出来的阈值，在后者面前不会响。

⚠ 这条读反还有一个方向相反的孪生错误，必须一起点破，否则读者被吓到之后会跑到另一头去：「那就把冷媒温度定得越高越安全」。上界那一侧是结温——抬高冷媒温度直接吃掉结温余量，把降频提前触发。两侧都是红线，任何单向优化都是拿一条红线去换另一条。

⚠ 第三种常见读反是「冬天冷，不会结露」。冬季共用低温回路的冷媒跟着外气走，而舱内因为加热与乘员散湿，含湿量升上去、露点可以到 7~8 ℃ 量级（22 ℃／40%RH 对应露点 7.8 ℃）——冬季照样会结露，而且更没有人去查。

全课的读法约定，先立后用。本课有几组极易混掉的符号，⛔ 正文与图上一律不裸写：Q 一律表示热流（W），体积流量写 V̇（L/min）、质量流量写 ṁ（kg/s），⛔ 禁止用 Q 表示流量；热阻统一写 Rθ（单位 K/W，⛔ 不与 ℃/W 混用），与 E5-01 自动驾驶域控/大算力芯片散热设计 一致；功耗分 P_box（整盒）与 P_SoC（单颗）两个符号，⛔ 禁止裸写 P——这两个数在方案讨论里最常被当成同一个，而冷板带走的只是后者那一支；温度一律写全下标：T_cool,in（冷媒进口）、T_surface,min（浸润路径上外表面的最低温度）、T_dew,local（该腔体空气的露点）、Tj,target（目标结温）；温差一律带下标：ΔT_cool（冷板进出口）、ΔT_i（链上某一段的温升）、ΔT_total（结到冷媒的总温升，＝ Tj − T_cool,in）与 ΔT_allow（ΔT_total 的允许上限），⛔ 禁止裸写 ΔT——ΔT_cool 与 ΔT_i 差一个量级，混用会把结论算反；d 专表含湿量（g/kg 干空气），水力直径一律写 D_h，⛔ 不用 d 表示直径；κ 表冷却液电导率；本课不使用比焓，⇒ h 专表换热系数 W/(m²·K)。⚠ 另有三组同形符号必须并列声明，⛔ 不许靠上下文猜：λ＝导热率（W/(m·K)，冷却液的记 λ_f），而 k 在本课只有一个用处——第 1 讲 1.6 改善上界式里「某段热阻换形式后降到原来的倍数」，无量纲；W＝窗口宽度（K，＝上界 − 下界），W_pump＝泵功（W），两者只是共用一个字母、⛔ 不是同一个量；V̇ 专指冷却液体积流量（L/min），空气侧风量另记 V̇_air，⛔ 不裸写 V。功耗侧同理：漏电功耗基线写 P_SoC,0、漏电斜率写 dP_SoC/dT，⛔ 不写 P₀ 与 dP/dT——那仍然是裸写 P。

射程要收得很窄，因为「电子液冷」这个词底下压着好几个互不相干的工种。本课只做一件事：把一台座舱／舱驾一体计算平台的单相液冷冷板方案，从「该不该上」一路做到「怎么验」。⛔ 下面这些一律只给类型与去向，本课不给限值、不给等级号、不给条款内容：

• 结温—寿命降额与温度预算表的反算方法 → E5-01 自动驾驶域控/大算力芯片散热设计／E2-05 结温估计、热保护与主动降额策略；
• 板级（PCB）铜厚、层数、热过孔与面内扩散的定量方法 → E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型；
• 大屏与 AR-HUD 的背光与驱动板发热、太阳倒灌得热 → E5-06 座舱显示与光输出件热设计：大屏/AR-HUD 的散热、太阳倒灌防护与高低温降级（本课只算 SoC 侧这一笔账，⛔ 屏体自身热与 SoC 热是两笔账）；
• 热管／均热板本体，含传输极限与姿态校核 → N2-03 热管与均热板（VC）车用化。⚠ 顺带先立一条：热管与均热板不是液冷——它没有泵、没有回路、不与整车换热系统连接，它改的是扩散与传输热阻、⛔ 不改排热端的能力（第 2 讲展开）；
• 两相冷板与浸没 → D2-03 浸没式（单相/两相）电池冷却技术／N7-04 数据中心液冷技术向车用的借鉴；
• TIM 族谱、参数读法与 BLT → H5-01 导热界面材料（导热垫/凝胶/灌封）选型／H5-02 TIM 涂覆工艺、厚度控制与接触热阻。⚠ 它与 E5-01 自动驾驶域控/大算力芯片散热设计 的分工要一次说清，因为本课两处都会引到、⛔ 不许当成同一件事：界面材料与工艺本体（族谱、参数读法、BLT 目标与公差、涂覆窗口、接触热阻的分离方法）＝H5-01 导热界面材料（导热垫/凝胶/灌封）选型／H5-02 TIM 涂覆工艺、厚度控制与接触热阻；界面与扩热这几段在「结→冷媒」热阻预算里怎么分账、占比小时力气该花在哪一段＝E5-01 自动驾驶域控/大算力芯片散热设计 第 4 讲。⇒ 要一个数（怎么测、取多少）去 H5-01／H5-02，要一个去向（该不该在这一段上花力气）去 E5-01；
• 湿空气物性、焓湿图判读、以及由 (T, RH) 或含湿量算露点的方法本体 → A2-04 湿空气物理与焓湿图：空调负荷计算基石（本课 5.4 的四组换算即按它的方法算，⛔ 不重推）；
• 冷却液配方、物性与劣化（含冰点与浓度的对应）→ H7-01 冷却液（乙二醇型）配方、性能与劣化；
• 共轭传热方法本体 → J2-04 共轭传热（CHT）仿真方法；电—热—流多物理场耦合 → J6-02 电—热—流多物理场耦合仿真；
• 回路洁净度管控 → I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控；整车层的模式仲裁 → K3-01 整车热管理控制策略总览与模式管理／K5-02 热管理故障处理与降级策略；
• 高温设计点、热浸初始条件与舱内 soak 升温曲线 → B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡／C6-05 暴晒后快速降温专项设计，本课抄成同一组表，⛔ 不自造边界条件。

其中 E5-02 激光雷达、摄像头的温控与防凝露 要单独说清分工：它是露点判据与三条防凝露路线（密封＋干燥剂／透气膜／窗口加热）的属主，本课借它的方法、⛔ 不重讲通法；⚠ 它与上面那条 A2-04 湿空气物理与焓湿图：空调负荷计算基石 是两半、⛔ 不是两个可换的去向：露点这个数怎么算出来（湿空气物性与焓湿图）＝A2-04 湿空气物理与焓湿图：空调负荷计算基石，算出来之后拿它当判据、以及不让它结的三条路线＝E5-02 激光雷达、摄像头的温控与防凝露。⇒ 全课凡写「露点判据的通法去向」，一律写成 E5-02 激光雷达、摄像头的温控与防凝露（判据与路线）／A2-04 湿空气物理与焓湿图：空调负荷计算基石（物性与算法） 这一对，⛔ 不许某处只写一门、某处写两门。而对象与后果都换了——那门课的冷面是车外光学窗、后果是糊窗，本课的冷面在腔内、就在高密度 PCB 旁边、后果是电气失效。⇒ 那三条路线里「窗口加热」在本课自相矛盾（要加热的正是那个专门用来吸热的面），本课要补出第四条与第五条（第 5 讲）。

⚠ 前置里 H7-02 低电导率冷却液与绝缘要求 的用法也必须写清，否则会跨它的射程引用：那门课的判据链是高压平台的整车绝缘电阻，成立前提是导电湿接触或薄介质隔离；而座舱计算平台通常由低压供电，那套判据在本件上并不成立。⇒ 本课用它的离子来源与材料相容性管控那一节（本件作为回路里的接液件，对整条回路负有义务），⛔ 不用它的绝缘电阻与漏电流那一节；本件真正要防的是液体桥接细间距 PCB 造成的短路与电化学迁移。⚠ 反过来同样要写清：⛔ 不得把「用了低电导率冷却液」当成一项漏液防护措施。

标准一律只写去向与它管什么，⚠ 版次与年份以现行目录为准、引用前须核：AEC-Q100（车规集成电路应力等级）、ISO 16750（道路车辆电子电气环境条件）、IEC 60529（外壳防护 IP 等级），以及冷却液绝缘／低电导率相关规范（体系名，随整车标准）。⚠ 其中 IEC 60529 有一条本课要在第 6 讲正面点破：IP 等级说的是外部液体进不进得来，它一个字都没有说内部冷却液泄漏会怎样。另有两个体系同样只写去向、⛔ 不给等级号与条款内容：人体接触热表面的人机工效标准（可触及表面温度上限）与功能安全（降级到安全状态的定级）。

数字口径先讲明白，免得读者把教学值当设计值抄走。全课的温度、热阻与流量算例是教学假设值，只用来把算法走一遍，⛔ 不对应任何平台、⛔ 不得取用；而平台相关的门限——结露裕量 Δ_margin、泄漏检测阈值与响应时间、流道水力直径的下限、冷媒温度目标——本课一律不给数，只交出它的构成表与定它的次序，⛔ 图上同样不给刻度值与门槛竖线的位置。⚠ 这是合格答案，不是缺项：把上一代平台的门限抄过来，才是这门课真正要拦住的动作。

七讲就按钉子 A 那条动作次序排。

第 1 讲判「该不该走这条路」。风冷的天花板首先不在风扇能力，而在三条边界条件：IP 内腔的可用进风温度、可触及表面的温度上限、乘员能接受的噪声——三条都不是靠加大风扇能改的，而噪声与散热能力的兑换率差到让「加大风扇」这个手柄在座舱里几乎不可用。转液冷要写成一条决策链，分叉点是「允许总温升够不够」，⛔ 不是一个功率阈值；★ 本课把它的驱动因素归纳成六类（沿「总功耗涨上来了」这一条线索去数，会整类漏掉热流密度、声学、厚度与布置、可用进风温度这几项）。最后点破一句常被读成系数的话：换液冷只换掉了链上的一段，总热阻的下降幅度上界等于那一段原本的占比。

第 2 讲在路线谱系上定位，并划清冷板的覆盖边界。★ 本课把谱系的轴换成「最终把热交给谁」并归纳为七类，比常见的三分法多出几整类；同时点破「冷板压住了主芯片」≠「这个盒子的热有人管了」——供电级、存储与外围器件走的是完全不同的另一条路（底面焊盘→板内铜层→壳体），而上了液冷之后壳体的角色变了，但⛔ 不是不再需要：把散热筋与金属件当成可优化项删掉，是液冷方案特有的副作用。

第 3 讲把冷板本体从一个热阻上限设计出来。设计输入是一格 K/W，⛔ 不是「给多少流量」；次序反了就会出现「流量给得很足而结温仍然不过」。总热阻拆三段，其中沿程冷媒温升那一段严格按 1/ṁ 放大、对流那一段只按分数次幂放大，⇒ 流量一掉，最先失控的是它。往下是流道形式的选择（车用比数据中心多一维：冷却液的颗粒与沉积给通道特征尺寸设了下限）、多热源的串并联与流量分配、泵功的两本账，以及裸 die 直触冷板的机械约束。

第 4 讲决定谁给冷媒。专用小回路与共用整车回路按七维比，⛔ 不是成本一维；★ 本课在这里立一条结构性判据——挂高温回路还是低温回路，决定了你面对的是窗口的上界还是下界。这一讲刻意排在窗口那一讲之前，就是为了不让人以为窗口可以先算完、再回头去挑回路。这一讲还要交代这台平台的余热：量级在数百瓦（典型量级带，⛔ 不作承诺值）、温度品位低（上受结温预算、下受露点，夹在窄带里），而取用它与压结温争的是同一个温差；它的真正价值不在稳态功率排名，而在它是少数全时在线、与车速和驾驶状态无关的热源。

第 5 讲把窗口画出来并判存在性。★ 上下界各自的约束来源本课归纳为八类（沿「压结温」这一条线索去想，会把下界那一整侧漏光）；反钉子在这里正面点破；★ 最恶劣结露工况要用叉乘去构造而不是从工况表里挑，本课由此得到「夏季雨后快充」与「冬季满载乘员」两个必判组合；★ 窗口为负宽时那份动作全集分成方向相反的两族——「不让它结」与「承认会结并管理凝水」，⛔ 必须显式选一族写进验收判据，不许两族各做一半。

第 6 讲守两条液体红线。★ 液体到达 PCB 的成因本课归纳为八类（沿「密封件会失效」这条线索去数，会整类漏掉凝水、渗透缺液、售后溅洒、冻结开裂）；「漏液即短路」是简化说法，后果其实分四条链，而真正难处理的是不会立刻触发保护的中间两条；★ 防护分五层（进不来／流不到板上／检测得到／降得下来／修得了），其中盒内零接头是第一判据；泄漏检测的两类错误代价不对称，据此定阈值方向。

第 7 讲用仿真与试验把前面每一步的判据兑现。为什么必须走共轭传热而不是人为给定一个 h；★ 结露判据的后处理口径本课定为「取外表面温度场的最小值与该腔体露点比」，⛔ 不是取冷媒平均温度、⛔ 也不是取冷板平均壁温；电—热耦合那条漏电正反馈是有界的，⛔ 不得读成「必然热失控」；ROM 的硬约束是适用域，训练工况之外⛔ 不可外推；最后与环境舱试验的相关性校核要分热学类与红线类两套判据，两类的边界条件、观察手段与「通过」的定义都不同。

最后由案例、误区与动手做把两根钉子各验一遍。动手做要交出三份东西：转液冷判据 · 冷媒温度窗口 · 冷板集成与兜底方案；⛔ 且不许只算设计工况——两个必判组合都要走一遍，那才是这门课检验你有没有真的把窗口当成设计目标的地方。

第 1 讲　从风冷天花板到转液冷的判据

一台座舱／舱驾一体计算平台要不要上液冷，很多项目是这么定的：热仿真报了个超温，风扇加到最大还是超，于是写一句「风冷压不住了，转液冷」，接着去问整车热管理要一个水温。

这条路径的每一步都能说得通，而它把最重要的那个问题跳过去了。这一讲要做的，就是把那个被跳过的问题摆回入口处，并给出一条可以逐步判真假的决策链，替换掉「风冷压不住了」这句感觉。

1.1 入口不是「该不该上液冷」，而是「冷媒温度窗口存不存在」

座舱液冷的设计目标不是「一个冷媒温度」，而是一个两侧都被别人钉死的窗口；第一个要回答的问题是「这个窗口存不存在、有多宽」，⛔ 不是「水温取多少」。这是本课要反复敲的第一根钉子。

先把两侧写出来。上界由热学给：

T_cool,in,max = Tj,target − P_SoC·ΣRθ(结→冷媒)

下界由结露给：

T_surface,min > T_dew,local + Δ_margin

窗口宽度就是两者之差：W = 上界 − 下界。

这里先把本课全程要用的几个符号钉死，后面各讲一律沿用（同名不同量是这类课最容易出的错，本课在符号上不留活口）：

• Q＝热流，单位 W；⛔ 本课禁止用 Q 表示流量。体积流量写 V̇（L/min），质量流量写 ṁ（kg/s）。
• Rθ＝热阻，单位统一取 K/W，⛔ 不与 ℃/W 混用。
• 功耗分两个符号并各带定义：P_box＝整盒功耗，P_SoC＝单颗 SoC 的功耗；⛔ 全课禁止裸写 P——这两个数在同一台计算平台上不是一回事，而热阻链的两端接的分别是它们中的哪一个，决定了你算出来的是哪个温度。
• Tj,target＝目标结温，T_cool,in＝冷媒进口温度，T_surface,min＝整条浸润路径上外表面的最低温度，T_dew,local＝冷板与管路所在那个腔体空气的露点，Δ_margin＝结露裕量。
• h 在本课专表换热系数，单位 W/(m²·K)；本课不使用比焓，因此 h 不会有第二个含义。
• λ＝导热率（W/(m·K)），冷却液的记 λ_f；⛔ 本课不用 k 表示导热率——k 在本课专表 1.6 那个无量纲倍数（某段热阻换形式后降到原来的多少倍）。
• W＝窗口宽度（K），W_pump＝泵功（W）。⚠ 两者共用一个字母而量纲不同，此处按通则 A6 并列声明一次，⛔ 全课不得互相代入。
• 温差另有两个全链口径：ΔT_total＝结到冷媒的总温升（＝ Tj − T_cool,in），ΔT_allow＝它的允许上限；⛔ 与 ΔT_cool（冷板进出口）、ΔT_i（链上某一段）不是同一个量，⛔ 也不许把它们裸写成 ΔT。

下界这条式子里有一个关键的转换关系：真正会结露的是表面，而你在控制上能拿到、能设定的是冷媒温度。T_cool,in 是 T_surface,min 的一阶代理——冷媒是整条湿路径上最冷的那个温度，任何被它浸润的表面都不可能比它更冷。这个代理关系怎么用、误差从哪来，是第 5 讲的内容；这一讲你只需要接受它成立，从而能把两侧都画在同一根温度轴上。

有了这根轴，全课的动作次序就被它定死了，一共七步：

1. 判风冷的天花板在哪、该不该走这条路（本讲）；
2. 在液冷与准液冷的路线谱系里定位，并划清冷板的覆盖边界（第 2 讲）；
3. 把冷板本体从一个热阻上限设计出来（第 3 讲）；
4. 决定谁给冷媒——专用小回路还是共用整车回路（第 4 讲）；
5. 把窗口的上下界画出来并判存在性（第 5 讲）；
6. 守住结露与漏液两条液体红线（第 6 讲）；
7. 用仿真与试验把前面每一步的判据兑现（第 7 讲）。

第 2、3 讲都是在抬上界（降 ΣRθ），第 4 讲决定你面对的是哪一侧，第 5 讲才把窗口画出来。⚠ 请特别留意第 4 讲排在第 5 讲之前不是编排上的随意——挂哪条回路直接决定了你顶的是上界还是下界，反过来排会让人以为窗口可以先算完再去挑回路。

反过来做的人（先定「上液冷」、再去要一个水温）会在两处失守：转液冷没有量化判据，只剩「风冷压不住了」这句感觉；而水温要不到时只会往下压。压过露点，你就把一个热学问题换成了一个电气失效问题——这是拿一条红线去换另一条红线。

⇒ 窗口为负宽（W ≤ 0）时的正确动作是回头改某一侧：降 ΣRθ、降 P_SoC、抬 Tj,target、降 T_dew,local、把冷面与湿空气隔断、换一条回路或加混温件……⛔ 正确动作里没有「取个折中把水温往下压一点」这一条。完整的动作全集与它们分成的两族，在第 5 讲给出。

⚠ 一个很容易犯的自我安慰：把「留了余量」当成「窗口存在」。余量留在上界一侧，不代表下界一侧不越线——两侧要分别核。

1.2 转液冷的驱动因素是六类并列的约束，⛔ 不是「功耗涨上来了」一条

判「该不该转液冷」时，最常见的建轴方式是沿一条线索往下数：这个盒子的功耗从几十瓦涨到几百瓦了。沿这条线索数下去，得出的结论往往是「把功耗降两成就能继续风冷」——而这个动作在多数项目上做不到，即使做到了也未必解决问题。

本课把驱动因素归纳成六类并列的约束（⚠ 这个归纳是本课自建的，⛔ 不是行业或标准既有的分类）。每一类都能单独把风冷判死，而它们的改法各不相同：

类	内容	为什么沿功耗这条线索会漏掉它
(a) 热流密度	die 面积没跟着功耗一起涨，涨的是每平方厘米	风冷的失守点常常是局部而不是总量；总功耗降了，峰值热流未必降
(b) 声学	盒子在乘员舱里，风扇噪声被乘员直接听到；纯电车静止与低速时背景噪声很低，风扇是可闻的	降功耗根本不改这一项的性质——只要还得靠风扇，噪声就在
(c) 厚度与布置	中控台内、座椅下的可用厚度，以及多屏背后被挤掉的空间	与功耗无关，是结构给的边界
(d) 可用进风温度	夏季热浸后 IP 内腔的空气温度远高于舱内，驱动温差先被吃掉一大块	这是边界条件，降功耗不改它
(e) 可用性要求	舱驾一体之后，降频不再只是「卡一下」，它关联到承载驾驶信息的功能	这是功能要求，不是热量多少的问题
(f) 多热源合并	把座舱 SoC 与 AD SoC 装进同一个盒子	这是一次跃迁而不是线性叠加，功耗曲线上看不出这个台阶

⇒ 判据必须写成「哪一类先失守」，而不是「功率超过多少瓦就上液冷」。

关于功耗本身，本课只给量级：舱驾一体中央计算平台的单盒功耗与可回收余热都在数百瓦级（典型量级）——⚠ 但这是两个量：单盒功耗是 P_box，而可回收余热的口径是 P_SoC ＋ 进入液体的那部分泵功（回路侧真正拿得到的那一份，见第 4 讲 4.5），⛔ 量级相同不等于可以互相代入。⛔ 不给单点值——某个平台的实际值属平台相关量，由该平台的功耗预算给；⛔ 也不要把「数百瓦」当成一个不会超过的承诺值。⚠ 引用这个量级时务必写清它指的是 P_box 还是 P_SoC：整盒功耗里包含供电级、存储与外围器件，而走冷板那条热阻链的只有 P_SoC。

易错点：把一个功率阈值（「超过 X 瓦就上液冷」）当成转液冷判据写进设计规范。那个阈值在换一个封装、换一个安装位置之后就不成立了——它是在某个子集上成立的结论，⛔ 不能写成全称。

⚠ 这里还要划一条账目边界：本课只算 SoC 侧这一笔。大屏／AR-HUD 的背光与驱动板发热、太阳倒灌得热是另一笔账，属主课题是 E5-06 座舱显示与光输出件热设计：大屏/AR-HUD 的散热、太阳倒灌防护与高低温降级。屏体热与 SoC 热混在一起算，会把这两笔账都算错。

1.3 风冷的天花板首先不在风扇能力，而在三条边界条件

风冷散热能力可以写成一个很朴素的形式：

Q ≈ h·A·(T_case − T_air,in)

四个可动的量：换热系数 h、换热面积 A、盒体外表面温度 T_case、进风温度 T_air,in。⚠ 符号先钉死：T_case 是风冷散热面（含乘员可触及的那些外表面）的温度，是这一节要压低的热端量；它与窗口下界那条式子里的 T_surface,min（浸润路径上外表面的最低温度，是结露侧要抬高的冷端量）方向相反、⛔ 不是同一个量，⛔ 全课不得裸写 T_surface。座舱把其中三项同时压住了：

① T_air,in ——「可用进风温度」不是舱内温度。计算平台常装在 IP 内腔、副仪表台内或座椅下，这些腔体是半封闭的，只经窄缝与舱内主空间相通。夏季热浸之后，腔内空气温度远高于舱内空气。驱动温差 (T_case − T_air,in) 的分母端先被吃掉一块，而这一块不是靠风扇能拿回来的。⛔ 热浸后腔内与舱内的具体温差属平台相关量，本课不给数；边界条件一律引 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡 的高温设计点与热浸初始条件、C6-05 暴晒后快速降温专项设计 的舱内 soak 升温曲线，本课抄成同一组表，⛔ 不自造。

② T_case —— 可触及表面有温度上限。如果盒子的某个外表面乘员能摸到（座椅下、扶手箱内尤其要查），它的温度上限受人体接触热表面的人机工效标准体系约束。⛔ 本课不给限值，也不给条款内容，只写去向；⚠ 版次与适用范围以现行目录为准，引用前须核。

③ A —— 面积受厚度与布置限制。翅片要长、散热器要大，得有空间；而多屏背后、中控台内的可用厚度是被结构与造型先分掉的。

三项一被压住，式子里剩下能动的只有 h。而 h 只能靠风扇转速买——下一节要讲的兑换率极差。⇒ 这就是为什么座舱件比机舱件更早撞上液冷：同样一颗芯片、同样的功耗，机舱盒有更凉的进风、更宽松的噪声与表面温度约束，天花板高得多。

易错点：拿舱内目标温度（例如 25 ℃ 这类空调稳定后的设定）当风冷的进风温度去算散热能力。那是空调稳定之后舱内主空间的温度，不是那个腔体里的空气温度——算出来的能力是假的，而且假在偏乐观的方向上。

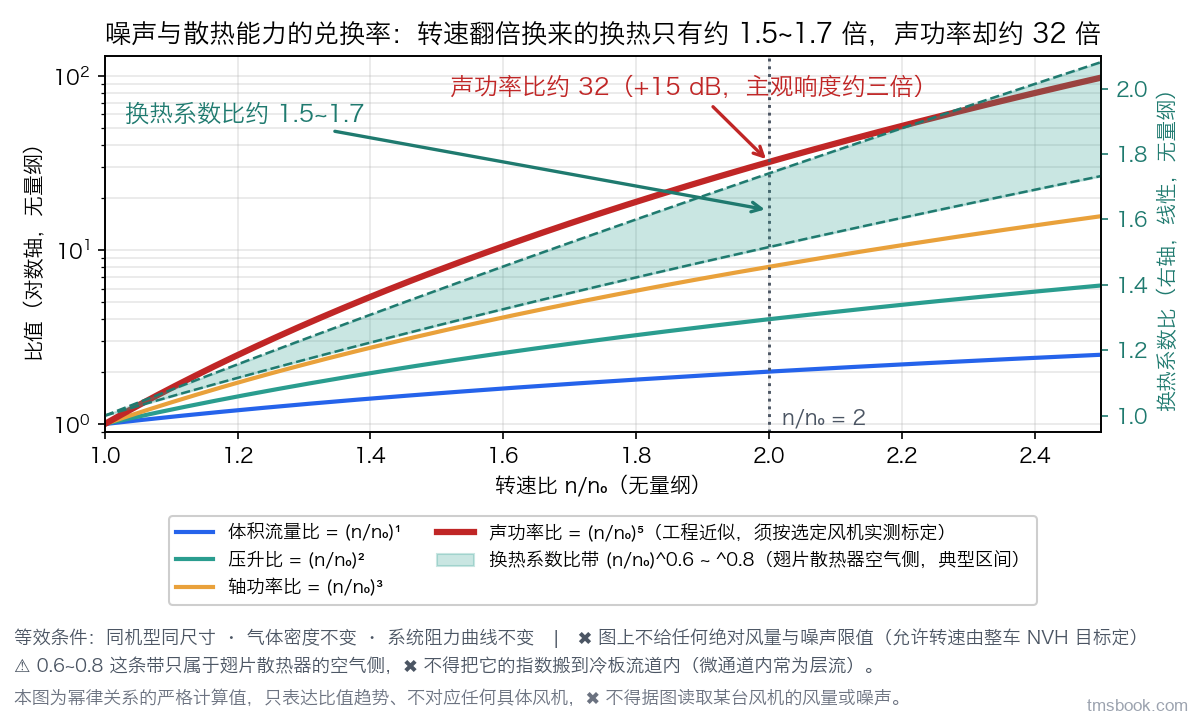

1.4 噪声与散热能力的兑换率极差：转速翻倍买到 1.5~1.7 倍换热，付出约 32 倍声功率

上一节的结论是「只剩 h 能动」。这一节回答：h 买起来贵不贵。

先看供给侧。风机相似定律给出三条关系（等效条件：同机型同尺寸、气体密度不变、系统阻力曲线不变；在这些条件下它们是恒等式）：

• 体积流量 ∝ n
• 压升 ∝ n²
• 轴功率 ∝ n³

噪声侧另有一条工程近似：声功率 ∝ n⁵。⚠ 这一条不是相似定律，是工程上常用的近似，实际须按选定风机实测标定。

再看收益侧。翅片式风冷散热器空气侧的换热系数随风量变化，指数落在 0.6~0.8 量级（典型区间，随翅片形式与流态变，⛔ 不给单点指数）。

把两侧放在一起，取转速翻倍（n/n₀ = 2）：

• 换热系数：2^0.6 ~ 2^0.8 ≈ 1.5~1.7 倍
• 声功率：2⁵ = 32 倍，即 10·log₁₀32 ≈ +15 dB

按「每 +10 dB 主观响度约翻一倍」这个经验换算，+15 dB 大致相当于响度约三倍（经验近似，⛔ 不是可代入的换算系数）。

⇒ 「加大风扇」这个手柄在乘员舱里几乎是不可用的：你付出三倍的主观响度，换回不到两倍的换热系数——而乘员就坐在离这个风扇一米以内的地方。这是本课把液冷从「可选」推到「必须」的量化理由之一。

⛔ 本课不给任何具体的噪声限值——那是整车 NVH 目标，属平台相关量，须由本项目确定。

⚠ 0.6~0.8 这个指数只属于翅片散热器的空气侧，⛔ 不得搬到冷板流道上去。冷板微通道内常为层流，层流下 Nu 近似为常数、h ≈ Nu·λ_f/D_h 几乎与流速无关（λ_f＝冷却液导热率）——两族机理不同，公式一律不得互套。把空气侧的指数用到冷板上，你会得出「把流量翻倍冷板热阻就降三成」这种在层流段根本不成立的结论。冷板侧热阻随流量到底怎么变，第 3 讲专门拆。

易错点：用「这台风扇能做到多少 CFM」来论证风冷够用，而不去算它在整车 NVH 目标下允许转到多少转。铭牌风量是最高转速下的值，而允许转速才是真约束。

1.5 转液冷的判据是一条决策链，分叉点是「允许总温升够不够」

把前面几节合起来，就得到本讲要交付的那条链。它不是一个功率阈值，而是六个依次执行的动作：

1. 定 Tj,target 与 P_SoC，算允许总温升 ΔT_allow。——这是整条链的分叉量。⚠ 它是结到冷媒总温升 ΔT_total（＝ Tj − T_cool,in）的允许上限，与第 7 讲 7.3 里的 ΔT_total 是同一个量，⛔ 两处不许各用各的符号，⛔ 也不许裸写成 ΔT。
2. 估风冷路径可达的 ΣRθ，其中进风温度取 IP 内腔的真实值（1.3 节那条边界条件），⛔ 不取舱内目标温度。
3. 够 → 停，不换形式。不够 → 进第 4 步。
4. 先看不换形式的手柄：降热源（任务调度错峰、限制并发算力）、改布置（挪出更凉的腔体、换进风路径）、改热容（相变材料 PCM 削峰）。
5. 仍不够 → 判强化风冷的代价（均热板 VC 加更大散热器）：噪声与厚度能不能接受。
6. 都不行 → 液冷。

⚠ 第 4 步是实践中最常被跳过的一步，而它恰恰最便宜。座舱平台的一部分超温是短时峰值（一次冷启动加载、一段导航渲染叠加语音唤醒），按稳态算过不去，但它的持续时间远短于这个盒子的热时间常数。这类问题用任务调度错峰或 PCM 削峰就能解决，被当成必须上液冷的稳态问题处理，是把一次软件与布置的活升级成了一次架构变更。⚠ 反过来同样要说清、⛔ 不许只记住半句：第 4 步是必查项，⛔ 不是必然成立项——本课的主线之所以走到第 6 步（判定要上液冷），前提正是这一步已经查过而不成立：舱驾一体平台的持续高占用负载把问题形态定在了「稳态顶不住」上，而 PCM 只加热容、一点稳态能力都不增加（第 2 讲 2.1 展开）。⇒ 第 4 步的正确产出是「查过了，成立还是不成立」这个判定，⛔ 不是「一定能靠 PCM 解决」也不是「PCM 没用」。判「这是稳态问题还是瞬态问题」需要一阶集总响应的判据（温升完成度 ＝ 1 − e^(−t/τ)），它落在本讲义的「关键公式详解」一节，⛔ 不在第 5 讲——第 5 讲讲的是窗口与结露。

这条链的骨架与 E5-01 自动驾驶域控/大算力芯片散热设计 的三段跃迁同构，但边界条件换了（座舱的进风温度、可触及表面、噪声），所以分叉点的位置不同——同样一颗芯片，装在机舱盒里可能风冷够，装在中控台里就不够。⇒ ⛔ 不得把别处的分叉阈值搬过来，平台相关的门限必须由本项目确定。

本课在第 5 讲用一套教学假设值把「定 Tj,target → 算 ΔT_allow → 得上界 → 与候选回路比」这套动作完整走一遍。⚠ 那套数是教学假设值、不对应任何平台，⛔ 禁止取用。另外，Tj,max 到底该取多少，来源不止一处（器件数据表的绝对最大额定与推荐工作范围、存储与内存等更严器件的上限、本项目的降额策略），且盒内不是全盒一个数——这一层由第 5 讲展开，结温—寿命与降额的判据本身属 E5-01 自动驾驶域控/大算力芯片散热设计 与 E2-05 结温估计、热保护与主动降额策略，本课只用其结论。

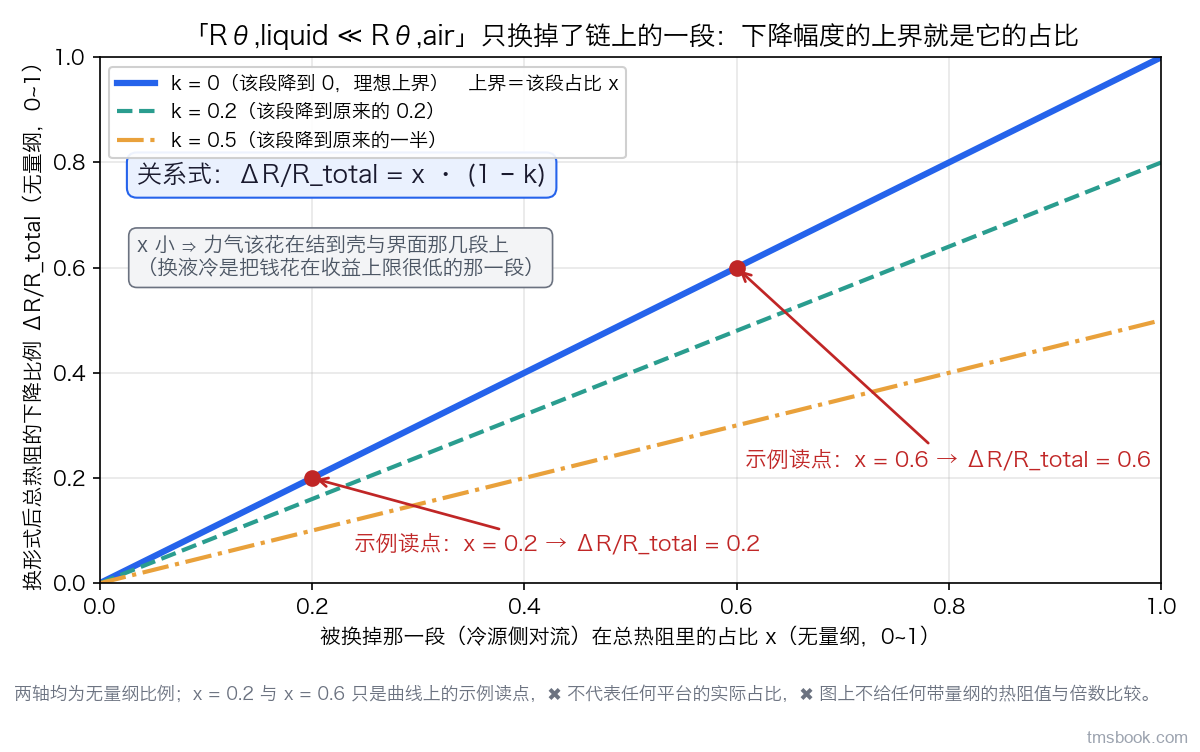

1.6 点破一个常见读法：「Rθ,liquid ≪ Rθ,air」只说明链上的一段被换掉了

「液冷冷板的热阻远低于风冷散热器」——这句话本身没错，但它经常被读成「上了液冷结温就会大幅下降」，甚至被读成一个可以代入的倍数。两种读法都会让人在一个收益上限很低的地方花大钱。

原因很简单：从结到冷源是一条串联的热阻链，而液冷只换掉了其中一段——「散热面到冷源」这一段（把对流那一段的热阻大幅拉低）。Rθjc（结到壳）、TIM1（第一层界面）、扩热这几段一点没变。

写成关系式就一目了然。设被换掉那一段在总热阻里的占比为 x，换形式后该段热阻降到原来的 k 倍（k 无量纲，是本课唯一用到 k 的地方；导热率本课一律写 λ，见 1.1 的符号表），则总热阻的下降比例为：

ΔR/R_total = x·(1 − k)

这是串联热阻定义直接导出的恒等式，不是拟合也不是实测。取 k = 0（把那一段做到零，理想上界）：

ΔR/R_total ≤ x

也就是说，总热阻的下降幅度上界，等于被换掉那一段原本的占比。占比 0.2 时，哪怕把冷板那一段的热阻做到零，总热阻也只降 20%；占比 0.6 时才降 60%。

⇒ 这给出一条可判真假的入场判据：先算「冷源侧那一段占总热阻多少」，再决定要不要换散热形式。

⚠⚠ 这里的 x 到底该取哪一段，必须先钉死，否则同一条判据会算出两个不同的答案。本节的 x ＝ 随散热形式改变而改变的那一段，也就是第 3 讲拆三段里的 R_conv ＋ R_caloric（对流 ＋ 沿程冷媒温升）；⛔ x ⛔ 不等于第 3 讲的 R_cp——R_cp 是件级口径，它按 3.2 的拆法把 R_wall（界面 ＋ 扩散 ＋ 壁导热）也划在里面，而界面与扩散这几段换不换散热形式都在、换形式并不改它们。⇒ 拿 R_cp 去当 x，会把「换形式的收益上界」系统性地算大。两种划法都成立，⛔ 但代进这条式子之前必须声明用的是哪一种（第 3 讲 3.1 与 3.2 会把这两套口径的边界再对一次）。

占比小的时候，力气应当花在界面与扩热上——那是 E5-01 自动驾驶域控/大算力芯片散热设计 的射程；这时候上液冷，是把钱花在了收益上限很低的那一段上，而且还额外背上了液体那条红线。

⛔ 本课不给「液冷比风冷低几倍」这类倍数。理由是一致的：Rθ,air 是随边界条件（进风温度、风速、翅片形式、允许转速）大幅变化的量，本课既然不给它单点值，就不得拿它去做倍数比较。⚠ F 式「Rθ,liquid ≪ Rθ,air」是定性关系，⛔ 不是可以代入的系数。

1.7 即使判定要上液冷，对象本身还有六条先天约束

判据链走到底、结论是「上液冷」之后，还有一件事必须先想清楚：你要贴的这颗芯片，不是为液冷设计的。座舱与舱驾一体平台用的多是消费级／消费级衍生的 SoC，它带着六条先天约束上车：

1. 封装多为 FCBGA 无盖或薄盖——冷板要直触硅 die；
2. 供应商给的常是 Ψjt（热特征参数，参考面在封装顶面、边界条件另有一套），而不是 Rθjc；
3. 降频曲线与限频门限由芯片厂固件锁死，热设计改不了；
4. 参考设计只有风冷散热器，没有冷板参考；
5. power map 分区不均（CPU／GPU／NPU／ISP 各自成区），热点位置随负载切换而移动；
6. 迭代周期与车规供货年限不匹配。

其中前三条直接改冷板的设计：

约束 (1) 决定压紧力不能照抄服务器方案。裸 die 直触意味着载荷直接压在硅上，硅 die 与 BGA 焊球能承受的载荷有限，还要顾板级共面度——⛔ 不能像服务器那样靠大扭矩背板随便压。具体的压紧力上限、界面材料厚度（BLT）都是器件规格与平台相关量，⛔ 本课不给数，写「取决于封装与器件数据表，须由供应商数据与实测确定」。

约束 (2) 决定第一段热阻拿不到可直接代入的数。⛔⛔ Ψjt 与 Rθjc 不可代入同一条串联式——两者的参考面与边界条件都不是一回事，混用会得出一个看起来很正常、实际上没有物理意义的结温。拿不到 Rθjc 时，这一段必须走实测或紧凑模型（承接 E5-01 自动驾驶域控/大算力芯片散热设计／E2-03 功率模块封装、DBC 与热阻网络 的方法）。

约束 (3) 决定「不降频」这个目标不完全由热设计说了算。门限锁在固件里，你能做的是把结温压到门限以下，而门限在哪、降频曲线什么形状，是芯片厂给定的输入。

易错点（本课第一个要点破的常见错误做法）：照搬数据中心冷板的安装方案——大扭矩、厚背板、液态金属界面。那是有盖、有背板加固、且允许定期维护的场景；车上这三条前提一条都不成立，尤其第三条：整车寿命内要免维护，而液态金属界面与高压紧方案都需要复检。数据中心与车用之间到底哪些能借鉴、哪些不能，属主课题是 N7-04 数据中心液冷技术向车用的借鉴。

约束 (4)(5)(6) 影响的是流程与冷板形状：没有冷板参考意味着热阻链的第一段要你自己建；power map 不均意味着冷板不能按「一块均温板」设计，热点位置随负载移动会让单点验证失效；迭代周期不匹配则是采购与生命周期问题，本课不展开。

本讲小结：入口问题是「冷媒温度窗口存不存在」——上界由结温给（T_cool,in,max = Tj,target − P_SoC·ΣRθ），下界由结露给（T_surface,min > T_dew,local + Δ_margin），⛔ 不是「水温取多少」。转液冷的驱动因素是六类并列约束（热流密度／声学／厚度与布置／可用进风温度／可用性／多热源合并），⛔ 不是功耗一条。风冷的天花板在三条边界条件（进风温度、可触及表面、可用空间）上，⛔ 不在风扇能力上——转速翻倍只买到约 1.5~1.7 倍换热，却付出约 32 倍声功率（+15 dB）。判据要写成一条决策链，分叉点是允许总温升而不是功率阈值，且第 4 步「不换形式的手柄」不许跳过。最后，「液冷热阻远低于风冷」只说明链上一段被换掉了，改善幅度的上界等于该段占比——先算占比再决定换不换形式。下一讲把液冷与准液冷的路线谱系摆开，并划清冷板到底覆盖了这个盒子里的哪些热源。
