C5-03 低温起雾机理与主动防雾控制

课程代码 C5-03 · 板块 C 乘员舱空调与 HVAC / C5 除霜除雾与视野安全 时长 约 3.5 小时（7 讲 + 1 次露点裕度实测与策略设计） 适合对象 空调系统 / 控制标定工程师；负责防雾策略与冬季体验的人 前置 A2-04 湿空气物理与焓湿图：空调负荷计算基石；C5-01 前风窗除霜除雾法规与性能设计；C1-01 汽车空调制冷系统原理与部件匹配 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C5-03 大纲的完整展开版

---

引言：等你看见雾，这门课要控的那个量已经翻负好几分钟了

冬天下雨，四个人上车，鞋是湿的。三分钟以后风窗下沿白了一片，驾驶员伸手去按除雾键——从工程角度看，这一按已经晚了。防雾这件事和座舱里绝大多数指标不一样：它不是「做好一点、体感好一点」的连续量，而是一个不可逆到无代价的事件。雾一旦在玻璃上凝出来，要让它消散，得先把舱内含湿量压到低于该处玻璃表面温度所对应的饱和含湿量，再等已经挂在玻璃上的那些液滴蒸发掉；这一段时间里视野已经丢了，而付出的代价比事先预防高得多。所以这门课从头到尾只做一件事：把「会不会起雾」这个问题，提前挪到「还没起雾时就已经测得到的那个量」上去，并围着它做闭环。

真实工程里卡住人的，通常不是不知道有除雾这回事，而是三个具体场合答不上来。第一个场合在标定桌上：策略里写着「车内相对湿度超过某个阈值就提高防雾等级」，可实车上它一会儿误报、一会儿漏报，改阈值只是把误差换个地方摆着。第二个场合在整改会上：投诉复现了，有人说加大 A/C、有人说切内循环省电、有人说加大除霜风量——四五个手柄摆在桌面上，却没有一把公共的尺子能把它们放在一起比。第三个场合在纯电车的能耗评审上：防雾要开 A/C 把空气冷到析水，析完水还得把空气回温，而这台车没有发动机余热，这笔钱由谁付、值不值得付，说不清楚。这三件事本课逐一处理，办法是同一个——先立被控量，再把每一个手柄折算回它。

第一根钉子（贯穿全课）：本课的被控量是露点裕度 ΔT_margin = T_g,i − T_dew，不是相对湿度，也不是「有没有看见雾」。其中 T_g,i 是玻璃内表面温度，T_dew 是舱内空气的露点，两者之差就是「离起雾还有几 K」。防雾是一个把这个差值提前压在正值上的闭环，不是雾起来之后的救火。由这根钉子直接推出全课的记账规则：送风、内外循环、A/C 除湿、面加热、涂层、湿源治理、预测提前量——任何一个手柄，都必须能回答「它对 ΔT_margin 贡献了几 K」，答不出来的手柄不进优先级表。这条规则看起来朴素，可它一上来就废掉了两样很常见的做法：一是用 RH 阈值报警（RH 只是算 T_dew 的一个输入，它自己不含玻璃那一头的任何信息，所以任何单一阈值都必然在一些工况漏报、在另一些工况误报）；二是用「起雾/未起雾」这个二值信号去闭环（它在被控量已经越界之后才动作，那是报警，不是闭环）。

第二根钉子（承第一根的手柄侧）：ΔT_margin 只有两个手柄——抬 T_g,i 与降 T_dew——而它们各有天花板，两条天花板不在同一处，也不由同一门课判。降 T_dew 这一头的天花板是蒸发器的防冻结下界：靠压低蒸发温度 T_e 去换除湿量是有下界的，撞上之后继续压，除湿量不再增加，反而翅片结霜、空气侧阻力上升、风量塌陷，除湿能力反向下跌——这个手柄有一个峰，峰就落在下界上。抬 T_g,i 这一头的天花板是低温下热泵的制热能力与 12V 低压侧的供电电流预算：热量不够分，几件视野加热也不能同时常开。⇒ 防雾设计的实质不是「挑一个好用的手柄一直用」，而是在这两条天花板之下把裕度做正；一旦两条都撞到，剩下的唯一动作是牺牲，顺序是能耗 → 温度舒适 → 噪声，而视野本身不参与牺牲。第 5 讲把这条阶梯立起来，并在末节交出降 T_dew 那一条天花板；抬 T_g,i 那一条分两段——第 6 讲给 12V 供电电流预算这一段，第 7 讲给低温热泵制热能力那一段，各自交代成因与去向。

在往下读之前，先把本课最容易被读反的一句话摆到台面上：「雨天外面湿度 95%，比车里潮得多，切外循环只会把水汽引进来 ⇒ 防雾必须关外循环，走内循环加 A/C」。⛔ 这句话是错的，而它错得很不显眼——它把相对湿度当成了湿量。RH 是相对于当地饱和量的比值，而饱和量随温度指数下降，所以同样是 95% RH，2℃ 的空气和 22℃ 的空气差着一倍以上的实际含水量。本课全程用一组统一算例把这件事算穿（⚠ 工况 2℃/95% RH 与 22℃/50% RH 都是教学假设值，⛔ 不对应任何平台；由它们经 Magnus 式在 p = 101.325 kPa 下现算出的派生量，全课统一按一位小数写）：外气 2℃/95% RH ⇒ 含湿量 d_amb = 4.1 g/kg（干空气，下同）、露点 1.3℃；舱内 22℃/50% RH ⇒ d_cabin = 8.2 g/kg、露点 T_dew = 11.1℃。4.1 小于 8.2——外面那口「更潮」的空气，含水量只有车里的一半，露点低了将近 10 K。引外气进来，舱内含湿量与露点都被往下拉：低温工况下的外循环本身就是一台不用电的除湿机。

读反之后会做错两个动作，两个方向都很常见。① 为防雾而切内循环——把唯一还在持续工作、且零能耗的那条湿汇关掉，而乘员呼吸与湿脚垫照旧在产湿，含湿量单调上升，直到玻璃开始结露；本课的典型案例正是这么一台车，投诉形态就是「上车三分钟风窗下沿起雾」。② 把内循环比例按固定标定表给死——那张表是按舒适与能耗标的，表里没有裕度这一维，它不可能对一个自己看不见的量做出反应；冬季雨天工况一到，表给出的比例正好是裕度最需要新风时关得最死的那一档，于是必然复发。⛔ 但这条结论不许写成全称：当外气含湿量逼近舱内目标含湿量上限（回南天、连绵阴雨这类高温高湿工况）时，每一口新风能带走的水汽趋近于零，外循环这条湿汇失效，必须切回 A/C 除湿兜底。这条失效边界的稳态判据归 C2-09 内外循环风门与新风控制，本课只用它的结论，并把它接到实时裕度闭环上（第 5 讲）。

学完这门课，你应该长出三样判断力。

其一是判据判断力：拿到一句「这车冬天起雾」，能当场把它翻译成裕度的语言——此刻 T_g,i 是多少、T_dew 是多少、差值是正是负、离零还有几 K；并且知道 RH 阈值这条判据在两个方向上都会判错：玻璃被暖风烘热时 RH 高也不起雾，玻璃冰冷时 RH 中等照样起雾，同一条阈值线在前一种工况误报、在后一种工况漏报。⛔ 它不能用来报警，更不能用来闭环。

其二是建账判断力：能把舱内的水汽写成一本收支账——湿源分乘员侧、带入侧、系统自身、车身侧四支，湿汇只有三条半（第 2 讲另会补上一支与车型相关的可选支），而那半条（玻璃自己结露）是湿汇但不是可用的除湿能力，因为它生效的条件就是玻璃已经在起雾，它把含湿量渐近拉低所付的代价正是视野。⚠ 由此还得到一条反直觉的诊断纪律：「起雾之后车内湿度不再上涨」是危险信号，不是系统稳住了的证据。这本账交付的不是一个仿真模型，而是三个可判真假的判断：此刻含湿量会不会涨、涨多快、要多大湿汇才压得住。⚠ 账上另有两支（排水不畅、密封渗漏）不是控制能治的，湿源没治就想靠策略压住，结果只会是能耗全程增加而投诉不降——归因顺序上它们必须排在策略之前。

其三是取舍判断力：知道每一个手柄「每抬 1 K 裕度要付多少电」，因而能把它们排成优先级；知道传感方案之间的差别不在精度而在裕度成本——方案越差，最小允许裕度就必须给得越宽，而裕度每宽 1 K，就意味着策略要更早介入、更久地开 A/C 或送更多风，传感器省下来的钱以能耗和体验的形式付了出去；也知道在热泵车上「先冷后热」的再热这一笔账要自己付，⛔ 燃油车的除湿标定经验不能照搬过来。

全课七讲，按「判据 → 账 → 测 → 估 → 控 → 硬件 → 代价」排。第 1 讲给起雾判据本身，顺带算出「为什么全车只有玻璃起雾」，并把内雾与外雾这两支手柄方向相反的工况分开；第 2 讲建 T_dew 那一头的湿平衡账，把湿源四支与湿汇三条半逐支摊开，并在这里正面算一遍 4.1 与 8.2 这两个数；第 3 讲讲裕度怎么测——传感方案、三条布置禁忌，以及单点测量绕不开的冷点偏置；第 4 讲讲没有玻璃温传感器时怎么估，重点不是模型而是输入，以及估计误差怎么逐格折算进最小裕度；第 5 讲把四个手柄逐条换算回裕度，给出优先级、内外循环动态限幅、预测性介入与分级降级；第 6 讲给抬 T_g,i 的硬件手柄（面加热与涂层）的触发、退出与仲裁接口；第 7 讲算这条闭环在低温热泵上的能耗代价。典型案例把「反直觉的错动作、湿源脉冲、玻璃热时间常数、动态限幅」四条线一次串起来合钉——⚠ 案例里那个「三分钟」的时间尺度本身就是证据，它指向的是玻璃自己的热时间常数（本课算例约 263 s，即 4.4 分钟，标为教学算例结果、⛔ 非可取用设计值），而不是指向湿源慢慢累积。动手做则要求交出三样能互相对上的东西：一条真实通勤的裕度曲线、一份跌破零时刻的湿源归因、一版带优先级与降级顺序的策略表。

最后交代口径与射程，凡写「见某课」「归某课」的地方都是刻意分工，不是漏讲。数字上分三类：物性与可复算的算例结果给准确值并写明来源与显示精度（如 p = 101.325 kPa、Magnus 式的系数、由统一算例现算出的 d 与 T_dew）；行业典型区间只给区间并标「典型」（如乘员产湿率在几十 g/(h·人) 量级）；与平台相关的量一律不给数——最小允许裕度、玻璃温度估计误差、冷点偏置、蒸发器防冻结下界、内循环比例上限、12V 电流预算、防雾策略的整车能耗代价，本课只交付它们的结构与折算口径，把数填进去是标定与系统仿真的活。（⚠ 本课所有含湿量都在 p = 101.325 kPa 下算出；高原上同一组 T/RH 对应的 d 会变，本课算例⛔ 不做高原修正。）射程上：法规考核结构、视区划分与起雾/结霜的判据分野归 C5-01 前风窗除霜除雾法规与性能设计，本课承接、⛔ 不重推；贴壁射流与除霜风道 CFD 归 C5-02 风窗气流组织与除霜风道 CFD，本课只用它「冷点在哪」这个结论；加热件本体、面功率密度上限、镀膜光学与诊断归 C5-04 视野件电加热：加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断，贴附式面状加热件的部件设计归 G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效，本课只到接口为止；内外循环门结构与稳态最小新风量判据归 C2-09 内外循环风门与新风控制，本课给的是实时限幅；蒸发器箱内布置、集水盘与排水防霉归 C2-05 箱内蒸发器布置与冷凝水管理 与 C2-12 冷凝水排放、防霉与蒸发器自清洁；风量软测量归 C2-04 鼓风机与蜗壳设计：风量—噪声平衡；湿空气参数体系与焓湿图判读归 A2-04 湿空气物理与焓湿图：空调负荷计算基石；蒸发器结霜的正反馈机理归 G2-03 蒸发器设计与出风温度均匀性；蒸发温度目标仲裁与防冻结下限归 K3-02 空调温控与压缩机转速/过热度控制（制冷与制热两模式）；观测器整定、残差判据与退出状态机归 K3-10 热管理在线状态与负荷估计：观测器整定、软测量置信度与退出条件；座舱多节点热模型与参数辨识归 J1-08 座舱一维多节点热模型与参数辨识（含 CFD→1D 分区映射）；请求源仲裁与人机接管归 K3-16 座舱 HVAC 请求源仲裁与人机接管：安全强制、AUTO 退出/恢复与设定记忆；热泵除湿再热的构型与解耦控制归 C3-06 热泵除湿再热模式：冷媒侧构型、中压与双 EXV 解耦控制；低温制热能力衰减与整车模式仲裁归 C3-02 热泵采暖原理与低温制热衰减 与 K3-01 整车热管理控制策略总览与模式管理；湿度舒适与加湿归 C4-04 座舱湿度管理与舒适加湿；预测性输入的方法学归 K7-01 预测性热管理（导航/云端/驾驶意图协同）。本课的净新增只有一样：露点裕度这条闭环本身——判据、测量与估计、手柄优先级与限幅、降级阶梯，以及它的能耗代价。标准上：本课的策略最终要过 GB 11555-2025《汽车风窗玻璃除霜和除雾系统技术规范》里风窗除雾试验那一关（2025-03-28 发布、2026-01-01 实施，全部代替 GB 11555-2009，适用 M1 类；⚠ 版次与年份以现行目录为准，引用前须核），美国体系的对应件是 FMVSS 103，车辆热环境的人类工效学评价另有 ISO 14505 系列。⛔ 三者的条款内容、限值与试验参数本课一个字不写——写进来读者就会把它当成设计输入里的限值用，而那正是最不该由一份讲义提供的东西；法规层的完整交付在 C5-01 前风窗除霜除雾法规与性能设计。

---

第 1 讲　起雾只有一条判据：玻璃内表面温度掉到了露点以下

防雾在工程上被讲得很复杂——起雾传感器、内外循环、A/C 除湿、面加热、涂层、预测提前量，一大堆手柄，每一个都有自己的标定表。但这件事的地基只有一行不等式：玻璃内表面温度掉到了该侧空气的露点以下。这一讲要做的就是把这行不等式立住，然后从它推出两件后面六讲反复要用的东西：防雾只有两条路（把玻璃内表面温度抬上去，或者把露点压下来），以及为什么全车只有玻璃起雾——最后这一条不是常识，它是可以算出来的，而且算出来的过程直接决定了第 5 讲手柄优先级为什么把「送风到风窗」排第一。

本讲还要交两件「分野」的活，它们的共同点是判据长得几乎一样，手柄方向却完全不同：一是雾与霜的分野（判据本身已由 C5-01 前风窗除霜除雾法规与性能设计 §3.8 完整交付，本课只承接、不重推），二是内起雾与外起雾的分野。这两处一旦读混，写出来的策略会在对应工况下把问题越弄越糟——不是没效果，是反效果，这正是本课要防的第一类错误。

本讲还会在讲完判据之后立刻点破全课最容易被读反的那一句话（1.3 节）。之所以放在这里而不是留到误区节，是因为读者刚拿到「降露点」这个手柄的那一刻，正是最容易把它反向理解的时刻。

1.1 起雾是一条单条件不等式，而它之所以叫「雾」，是因为液滴把光散射掉了

先把判据写死：

起雾 ⇔ T_g,i ≤ T_dew(舱内空气)

其中 T_g,i 是玻璃内表面温度，T_dew(舱内空气) 是舱内空气的露点。注意两件事：它是单条件——只有这一条不等式，不再有别的附加条件；它的两侧必须配同一侧——内表面配舱内空气，外表面配环境空气（侧别配对的完整口径承接 C5-01 前风窗除霜除雾法规与性能设计 §3.8，本课不重推）。

凝出来的为什么是「雾」而不是「一层水」。玻璃内表面温度低于露点之后，水汽在表面凝结，但它凝出来的不是连续水膜，而是大量分立的微液滴。当液滴尺度与可见光波长同量级时散射最强，于是入射光被打散、玻璃发白、可见光透射比塌陷——这就是「雾」。可见光波长是 380~780 nm（物理常数）。⛔ 液滴尺度本课不给数：它随凝结时间、表面能与涂层状态变化，不是一个可以写死的量。

这一段机理不是花絮，它在两个地方直接变成工程结论：

1. 「有水」和「成雾」是两件事。第 6 讲的亲水涂层之所以有效，恰恰不是因为它阻止了凝结——它不阻止凝结，凝结照旧发生；它只是把分立液滴摊成连续水膜，尺度不再落在强散射区间，于是有水但不成雾。⇒ 涂层改变的是凝结物的形态，不是判据本身，所以它不能被算进「把裕度做正」的能力里。⚠ 措辞在这里就要卡住：本课把涂层列进候选清单是为了逐条换算，而它答不出「贡献了几 K」⇒ 它不是可在策略里调用的手柄，只是一项被动措施（第 6 讲 6.4 给它的边界、衰减与「⛔ 不进能力账」这条禁令）。
2. 防雾只有两条路，也只有两条路。不等式左边是 T_g,i、右边是 T_dew，要让它不成立，只能抬 T_g,i 或者降 T_dew。全课后面出现的所有手柄——送风到风窗、内外循环、A/C 除湿、面加热、涂层、湿源治理、预测提前量——最终都必须能回答一句话：它给这个差值贡献了几 K。这就是钉子①，第 5 讲会把每一支手柄逐条换算回来。

本课的统一算例（教学假设工况）：舱内 22℃ / 50% RH ⇒ T_dew = 11.1℃、d = 8.2 g/kg（含湿量，单位为每千克干空气所含的水汽克数）。两个数由 Magnus 露点式与含湿量换算式在 p = 101.325 kPa（标准大气压）下现算：含湿量换算取 d = 622·p_v/(p − p_v)，其中 622 g/kg 即水汽与干空气的分子量比 0.622（物性手册）；Magnus 式本身、它的系数与适用区间在第 3 讲给出，那里才是它该被展开的地方。

⚠ 三条限定必须跟着这组数一起走：

• 22℃ / 50% RH 这个工况本身是教学假设值，设它是为了把账算出来，⛔ 它不对应任何平台、不是任何车型的标定工况，禁止照抄取用。由它现算出来的 11.1℃ 与 8.2 g/kg 则是可复算的物性量，全课（正文、图、图注）一律按一位小数写，⛔ 不与更高精度的写法并存。
• 基准压力是 101.325 kPa。同一组 T 与 RH，在高原上对应的含湿量会变（承接 A2-04 湿空气物理与焓湿图：空调负荷计算基石 §2.3「高原必须换图」），本课算例⛔ 不做高原修正，只在这里把限定点明。
• 露点是空气的属性，不是玻璃的属性。11.1℃ 这个数描述的是舱内那口空气，它和玻璃是什么材质、多厚、什么镀膜一点关系都没有。

两处高发错误：

• 把「起雾」当成「水太多」。水多不一定散射，成膜就不散射——这正是涂层能起作用的原因；反过来，水很少但全是分立微液滴，照样白成一片。判据看的是温度与露点的关系，不是水量。
• 拿外侧空气的露点去判内表面（或者反过来）。配错侧别得到的结论与该表面究竟会不会起雾无关，而它照样会给出一个看起来很确定的答案——这是最难被发现的一类错，因为它不报错、只给错。1.5 节会把两侧的手柄方向一起摆出来。

1.2 四对必然撞名的符号先钉死：混用其中任何一对，后面六讲都会读不通

本课的符号密度高，而且有四对必然撞名——不是「可能会混」，是不约定就一定会混。这一节把它们一次钉死，后面六讲不再重申。

符号	含义	单位
T_g,i / T_g,o	玻璃内表面 / 外表面温度（承接 C5-01 前风窗除霜除雾法规与性能设计）	℃
T_dew	舱内空气的露点（涉及环境空气时写明「环境空气的露点」）	℃
d	含湿量（每千克干空气所含水汽质量）	g/kg
RH	相对湿度	%
ΔT_margin	露点裕度＝T_g,i − T_dew，全课的实时被控量	K
ΔT_margin,min	标定出来的最小允许裕度（第 4 讲给它的加法式）	K
T_e	蒸发温度（冷媒侧）	℃
T_ADP	机器露点（空气侧的饱和参照温度），恒有 T_ADP > T_e	℃
BF	旁通系数（蒸发器出风里未被处理的那一份）	—
ṁ_gen / ṁ_dehum / ṁ_cond	产湿 / 蒸发器除湿 / 冷表面凝结的水汽质量流量	kg/s 量级
ṁ_fresh	新风的干空气质量流量（⚠ 它要乘上含湿量之差才是水汽流量 ⇒ ⛔ 它与上一行三个不是同一类量、不可互算、不可比大小；全课只此一个写法，⛔ 不另起 ṁ_a,fresh）	kg/s 量级
h_i / h_o	内 / 外侧对流换热系数	W/(m²·K)
h_m	传质系数	m/s

四对撞名各有各的具体后果，⛔ 不是格式洁癖：

1. T_g,i 与 T_g,o——本课第 1 讲就要同时用到内外两侧（内雾与外雾），丢下标就等于丢掉侧别，而侧别错配是 1.1 节点名的第二类高发错误。⇒ 本课一律写 T_g,i / T_g,o，⛔ 正文中禁止裸写不带下标的形式。⚠ 有一处例外要说明：口语与部分资料里的 T_glass 只是 T_g,i 的可读性简写，本讲义在此声明这一等价之后，正文与图上一律用下标形式，⛔ 不再出现裸写。
2. d 与 RH——混用是本课反钉子的病根，1.3 节马上就要用一个算例把它算穿。RH 是比值、d 是量，两者不可互相替代。
3. ΔT_margin 与 ΔT_margin,min——前者是实时测（或估）出来的值，后者是标定出来的门槛。共用一个符号会让第 4 讲的误差折算彻底读不通：那一讲要做的事恰恰是「把误差加进门槛里」，两个量必须分得开。
4. h_i 与 h_m——只差一个下标，量纲却完全不同：h_i 是 W/(m²·K)，h_m 是 m/s。⛔ 二者不可互算、不可比大小。

另有一条口径也在这里定死，1.6 节马上要用：本课的热阻一律取「面积热阻」，单位 m²·K/W（即已经除掉面积的那一种），而不是总热阻 K/W。两者只差一个面积因子，混用不会报错、只会静默地错一个数量级。

⚠ 最容易出问题的地方是图与正文口径不一：图上写一种形式、正文写另一种形式，读者对不上。本课全部图上的符号与本表完全一致。

1.3 立刻点破一次：外面 95% RH 不等于外面更潮——RH 是比值，不是湿量

读者刚拿到「降 T_dew」这个手柄，下一步几乎必然会想到内外循环。而正是在这里，全课最容易被读反的一句话会冒出来：

误区（这是被点破的错句，⛔ 不是本课的结论）：「雨天外面湿度 95%，比车里潮得多，切外循环只会把水汽引进来 ⇒ 防雾必须关外循环、走内循环 + A/C。」

为什么会读反：这句话把相对湿度当成了湿量。RH 是相对于当地饱和量的比值，而饱和量随温度指数下降——同样是 95% RH，2℃ 的空气和 22℃ 的空气所含的实际水汽量差着一倍以上。把两组数摆出来（同样在 p = 101.325 kPa 下现算，工况是教学假设值）：

那口空气	T / RH	露点	含湿量 d
外气（冬季雨天）	2℃ / 95% RH	1.3℃	4.1 g/kg
舱内	22℃ / 50% RH	11.1℃	8.2 g/kg

4.1 < 8.2。外面那口「更潮」的空气，含水量只有车里的一半，露点低了将近 10 K。引外气进来，舱内含湿量与露点都被往下拉——低温下的外循环本身就是一台不用电的除湿机。

读反之后会做的两个具体错误动作（两个方向都会错）：

1. 为防雾而切内循环——把唯一还在持续工作、且零能耗的湿汇关掉，而湿源照旧在产湿，舱内含湿量单调上升，直到玻璃开始结露。本课案例里那台纯电 SUV 的省电策略正是这么写的，投诉形态是「上车三分钟风窗下沿起雾」。
2. 把内循环比例按固定标定表给死——表格是按舒适与能耗标出来的，不含裕度这一维。冬季雨天工况一到，表格给出的内循环比例正好是裕度最需要新风时关得最死的那一档，于是必然复发。

⛔ 但这条结论不许写成全称。它自带一个反向边界：当外气含湿量逼近舱内允许的含湿量上限时（回南天、连绵阴雨这类高温高湿工况），每一口新风能带走的水汽趋近于零，外循环这条湿汇失效，必须切回 A/C 除湿兜底。这条失效边界的稳态判据（最小新风量式及其分母塌陷）归 C2-09 内外循环风门与新风控制 §3.3，本课只用它的结论，并在第 5 讲把它接到实时裕度闭环上。

⇒ 正确的说法是：新风带入的水汽，符号由外气与舱内的含湿量大小关系决定，⛔ 与 RH 无关。低温时它是湿汇，高温高湿时它是湿源。第 2 讲会把这一项正面放进湿平衡账里，连同其余三支湿源一起算。

1.4 起雾与结霜的分野本课只承接不重推：真正换掉的是手柄，不是判据

判据这一侧的活 C5-01 前风窗除霜除雾法规与性能设计 §3.8 已经做完了，本课直接承接，⛔ 不重推：

• 起雾：该侧表面温度 ≤ 该侧空气的露点 —— 单条件。
• 结霜：同一条不等式，且该表面温度 ≤ 0℃ —— 双条件，缺一不可。

要点不在这两行字上，而在手柄换了：

	雾	霜
判据	单条件	双条件（多一条「≤ 0℃」）
消除它要做什么	除湿 + 抬表面温度	往融霜锋面送净热流
记的是哪一笔账	湿度账	能量账（多一项相变潜热）

为什么必须在开篇就钉住这一条：防雾策略里最常见的越界，正是「把冬季所有的内表面凝结都当霜处理」。那是用一个能量账去解一个湿度账——两支的机理不同，公式与规程一律不得互套，互套不是精度问题，是量级级别的错。

本课在这里只用一个方向性结论：同样面积下，除霜的能量需求比除雾高一个层级，因为多了一项相变潜热。⛔ 熔化潜热、霜层面密度与除霜的能量底账本课一律不给数、不重算，去向 C5-01 前风窗除霜除雾法规与性能设计 §3.1；霜层作为热阻怎么进热阻链、融霜锋面怎么切分，同样在那门课里。

两处高发错误：

• 在策略里写「玻璃低于 0℃ 就按除霜处理」——0℃ 只是霜的必要条件之一，还要满足「表面温度 ≤ 露点」才有水可凝。玻璃很冷但舱内很干时，两个条件只满足一个，什么都不会长出来，而策略已经开始烧钱送热了。
• 反过来，把已经结成霜的内表面拿去「加大除湿」——除湿再多也化不掉已经成冰的那一层，因为它欠的是潜热不是湿度。

1.5 内起雾与外起雾的手柄方向相反：拿内雾的手柄去治外雾只会更糟

上一节分的是「雾还是霜」，这一节分的是「雾在哪一侧」。两条判据长得一模一样，只差侧别：

• 内起雾：T_g,i ≤ T_dew(舱内空气)。典型工况是冬季、雨雪天，玻璃被外侧冷透。这是本课的主线。
• 外起雾：T_g,o ≤ T_dew(环境空气)。典型工况是夏季高温高湿时车内猛吹冷风、把整块玻璃冷透，外侧那口湿热空气在外表面凝结。

手柄方向恰好相反：

	内起雾（冬季主线）	外起雾（夏季）
判据	T_g,i ≤ T_dew(舱内)	T_g,o ≤ T_dew(环境)
手柄	除湿（降 T_dew）+ 抬 T_g,i	减制冷强度、抬 T_g,o、必要时用雨刮机械清除
加大 A/C 会怎样	降 T_dew ⇒ 裕度变好	进一步压低 T_g,o、而完全不改变环境空气的露点 ⇒ 裕度只会更负

为什么两侧不能互相推：露点是那一侧空气的属性，两侧各自配对，两条判据链互不相干。舱内空气再干，也不改变环境空气的露点一分一毫；⇒ ⛔ 不许从「内侧安全」推出「外侧安全」，也⛔ 不许拿一侧的手柄去治另一侧。

⚠ 还有一支容易被整类漏掉的中间态：夏季高湿工况下的内起雾——出风直扫风窗，把 T_g,i 压到舱内露点以下。它的雾确实在内侧，但手柄与冬季内雾也不同：此时同样要减制冷强度、别让冷风直扫玻璃，而不是「加大除湿加大送风」。⇒ 只按「冬天」这条线索去数起雾工况，会漏掉外起雾一整类，还会把这支中间态归错档。

⛔ 两侧的露点与表面温度都是工况相关量，本课不给数。可给的只有方向：加大 A/C ⇒ T_g,o 下降 ⇒ 外雾裕度下降。

这条分野的现场形态：自动空调检测到「视野模糊」之后一律按内雾逻辑处理——强制 A/C + 除霜风。夏季外雾工况下，这套动作越开越糊，用户投诉的原话是「开了除雾反而看不见」。根因不在标定参数，而在策略里根本没有「侧别判断」这一维：它只有一个「起雾了」的输入，没有「雾在哪一侧」的输入，于是不管什么工况都只会往一个方向动。

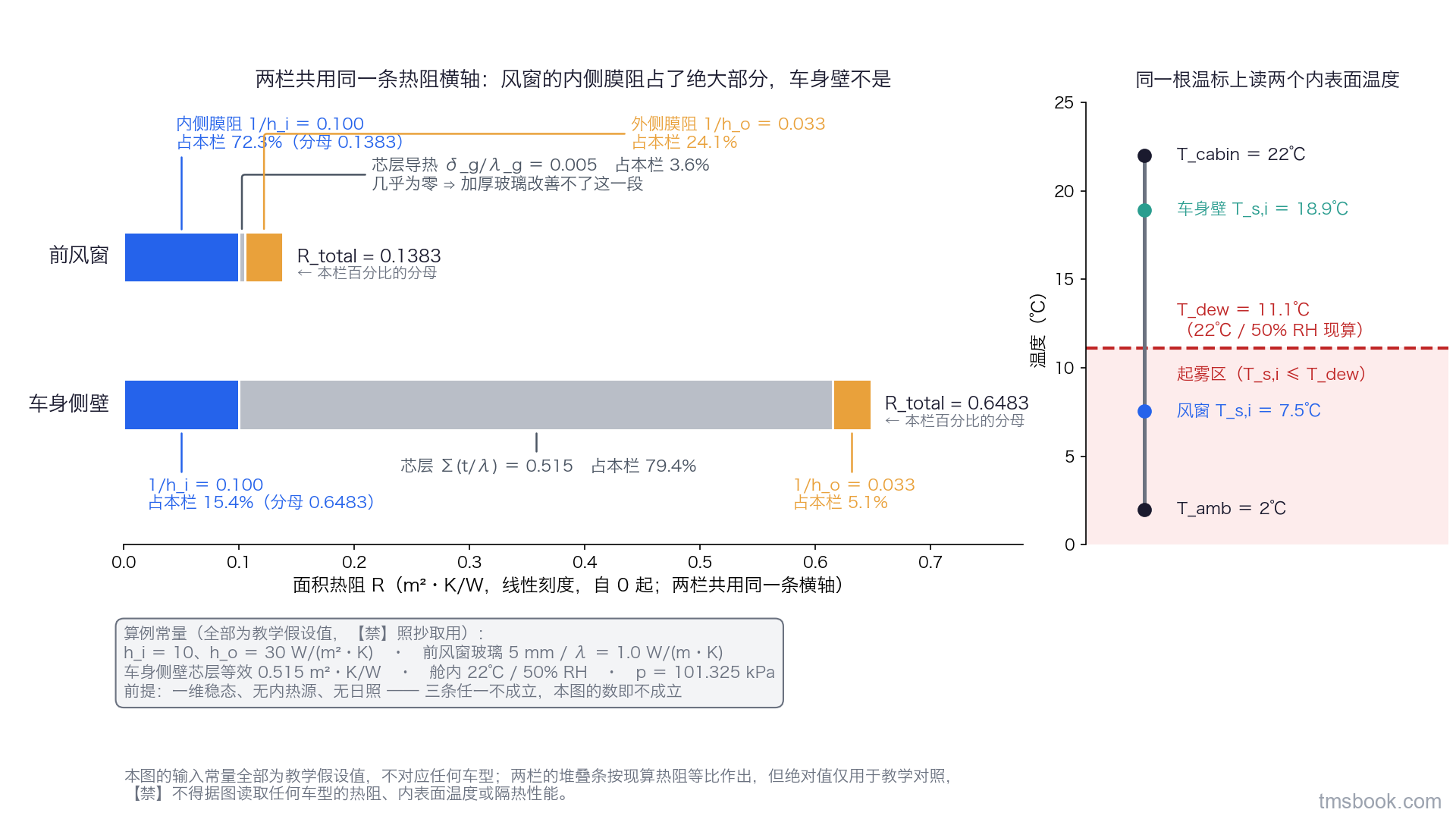

1.6 玻璃是全车最冷的一块内表面——不是因为它薄，而是因为它的内侧膜阻占比最大

到这里判据已经立住了。剩下最后一个问题，也是这一讲的落点：同一个舱内、同一口空气、同一个露点，为什么雾只长在玻璃上，不长在仪表台、门板、顶棚上？

直觉的答案是「玻璃薄」。这个答案是错的，而且错得有代价——按它去整改，会得出「加厚玻璃」这种无效方案。把两块内表面各自的热阻拆开就看得很清楚。

算法：把「舱内空气 → 内表面 → 芯层 → 外表面 → 环境空气」串成三段面积热阻：

R_total = 1/h_i + Σ(t/λ) + 1/h_o

内表面温度按一维稳态取：

T_s,i = T_in − (T_in − T_out)·(R_i/R_total)，其中 R_i = 1/h_i

⚠ 这个式子有三条前提，⛔ 越出去就不成立：一维稳态、无内热源、无日照。

算例常量（全部为教学假设值，⛔ 禁止照抄取用）：h_i = 10 W/(m²·K)、h_o = 30 W/(m²·K)；前风窗按 5 mm 单层钠钙玻璃简化，λ = 1.0 W/(m·K)；车身侧壁的芯层（含内饰板与隔音棉）等效取 0.515 m²·K/W；T_cabin = 22℃、T_amb = 2℃。四组输入的分类要分清：

• λ = 1.0 W/(m·K)、ρ = 2500 kg/m³、c = 0.84 kJ/(kg·K)——钠钙玻璃的量级值（材料手册，承接 C5-01 前风窗除霜除雾法规与性能设计 的同一组口径）。⚠ 玻璃不是纯物质，各批次有分散，须按玻璃件供应商数据表核。
• 玻璃厚度——典型区间：夹胶前风窗总厚 4~5 mm 量级；算例统一取 5 mm。具体厚度与夹胶、镀膜配置随车型变，须按玻璃件图纸确认。
• h_i / h_o——典型量级：内侧自然对流 5~15、内侧除霜送风 20~50 W/(m²·K) 量级；外侧低速或停车 20~40、高速迎风 60~120 W/(m²·K) 量级。算例取的 h_i = 10 落在「自然对流」那一档，对应的正是没有往风窗送风的状态；h_o = 30 对应低速工况。⛔ 两个值都是教学假设值，禁止照抄取用；近壁 h 分布怎么求归 C5-02 风窗气流组织与除霜风道 CFD。
• 车身侧壁芯层等效热阻——典型量级：带内饰与隔音棉的车身侧壁在 0.3~0.8 m²·K/W 量级；算例取 0.515 m²·K/W，教学假设值，⛔ 它只用于本节的对照，不作为任何隔热设计输入。

代进去逐段现算（占比的分母＝各自那一栏的总热阻，两栏分母不同，故分别标出；四舍五入后合计可能不是整 100%）：

分段	前风窗	占该栏总热阻	车身侧壁	占该栏总热阻
内侧膜阻 1/h_i	0.1000 m²·K/W	72.3%	0.1000 m²·K/W	15.4%
芯层导热阻 Σ(t/λ)	0.005 m²·K/W	3.6%	0.515 m²·K/W	79.4%
外侧膜阻 1/h_o	0.0333 m²·K/W	24.1%	0.0333 m²·K/W	5.1%
总热阻	0.1383 m²·K/W	100%	0.6483 m²·K/W	100%

于是两块内表面的温度是：

• 前风窗：T_g,i = 22 − (22 − 2) × 0.723 = 7.5℃
• 车身侧壁内表面：22 − (22 − 2) × 0.154 = 18.9℃

同一个舱内、同一个外温，两块内表面差 11.4 K。再把 1.1 节算出的露点摆上去对照（T_dew = 11.1℃，按一位小数的显示值相减）：

• 前风窗：ΔT_margin = 7.5 − 11.1 = −3.6 K ⇒ 已经在起雾；
• 车身侧壁：ΔT_margin = 18.9 − 11.1 = +7.8 K ⇒ 离起雾还很远。

这就是「雾只长在玻璃上」的全部原因，而它与玻璃薄不薄几乎无关：玻璃的芯层导热阻只有 0.005 m²·K/W，在总热阻里占 3.6%，把厚度翻一倍也只能把总热阻抬到 0.1433 m²·K/W——内侧膜阻占比从 72.3% 降到 69.8% 上下，那点变化在 20 K 的驱动温差下不解决任何问题。真正决定内表面温度的是「内侧膜阻在总热阻里占多大比例」，谁的这个比值大，谁的内表面就被拉得离舱温更远、离外温更近，谁就先起雾。车身侧壁的比值只有 15.4%，是因为它的芯层热阻比玻璃大两个数量级——隔音棉与内饰板把它保住了。

这条算式还有一个直接的控制含义，它是第 5 讲手柄排序的物理依据：往风窗送风同时做了两件事——

1. 抬高内侧的驱动温度（送进去的是被加热过的空气，而不是舱内平均温度那口气）；
2. 抬高 h_i，也就是把 R_i/R_total 这个比值压下去——h_i 从自然对流那一档跳到除霜送风那一档，比值会显著下降，T_g,i 随之抬起来。

⇒ 后面会数全的那些手柄里，「送风到风窗」是唯一一个两头都往好方向推的：别的手柄要么只抬温度、要么只降露点，它两样都做。这就是它排第一优先级的理由，⛔ 不是因为它「见效快」。

⚠ 但要说清这里的简化：一旦开始往风窗送风，内侧的驱动温度就不再是舱内平均温度，而是射流温度，上面那个一维稳态式子只是本节用来做对照的教学算例，⛔ 不能拿它去反算送风工况下的 T_g,i。送风工况下近壁 h 的分布与射流的贴附行程归 C5-02 风窗气流组织与除霜风道 CFD，实时的裕度怎么测、没有传感器时怎么估，分别是第 3 讲与第 4 讲的活。

三处高发错误：

• 把「玻璃薄所以冷」当解释——薄只贡献 0.005 m²·K/W 的芯层热阻，据此去加厚玻璃或换更厚的夹胶，是无效整改；真正要动的是两侧膜阻之比。
• 把算例算出来的 7.5℃ 当成实车值——它是教学算例：真车还要叠上日照的短波吸收、玻璃的面内导热、以及风道分布不均带来的空间差异。⛔ 这个数不对应任何车型。
• 只算面平均而不问最冷点——上面这一整套算的是一块「均匀的」玻璃，而实车风窗上各处的 h_i 差别很大，最冷的地方（风窗下沿、A 柱根部）比平均值还要低。判据必须落在最冷点上，这件事第 3 讲会单独立成一条（冷点偏置），第 4 讲还要把它折进最小裕度里。

到这里，全课的地基已经砌完：判据只有一行、路只有两条、被控量是 ΔT_margin = T_g,i − T_dew，而这个差值在冬季风窗上默认就是负的（本讲算例是 −3.6 K）。接下来的六讲各补这条闭环的一段：第 2 讲算清 T_dew 那一头的账（湿气从哪来、到哪去、涨多快），第 3 讲讲裕度怎么测、传感器往哪儿装，第 4 讲讲没有玻璃温传感器时怎么估、估不准的误差怎么折进裕度，第 5 讲把每一支手柄换算回这条裕度并给优先级，第 6 讲给抬 T_g,i 的硬件手柄接口，第 7 讲算这条闭环在热泵低温工况下的能耗代价。
