F4-02 发动机与电驱热源的协同与切换

课程代码 F4-02 · 板块 F 动力总成与整车其他热源 / 混动专属热管理 时长 约 4.0 小时（8 讲） 前置 B2-02 混动架构与工作模式切换；F1-01 发动机冷却系统设计（大小循环、节温器）；B3-06 余热回收与多热源采暖架构 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 F4-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
画一版热源—热汇版图，定 HT/LT 耦合点的阀位与限温中介	第 1 讲：十一类热源、九类热汇、七档温区阶梯，以及「跨一档可直连、跨两档及以上必经限温中介」	第 2 讲（阶差 ΔT_step 怎么反解）· 第 8 讲（夏天这个耦合点还得能断）
定一条「该不该为供暖起机」的判据并给起机门限	第 4 讲：判据两侧折到同一口径的四步，含冷机修正与边际抵扣	第 5 讲（触发源全集——⛔ 别把热需求当唯一那一支）· 第 1 讲（燃料能量三分随工作点漂移）
列起机触发源清单，整定起停防抖的三个量	第 5 讲：八支触发源各自的 T_on/T_off；t_run,min 三条下界取最大、t_off,min 上界从哪来	第 3 讲（催化器降温与下次起动分档，t_off,min 的上界在这里）· 第 4 讲（判据本体）
写一份「热请求—授权」接口条款与三条确定性退路	第 6 讲：请求四字段、七类回执、跨 ECU 链路与安全状态归属	第 7 讲（三条退路与热缺口三条腿的优先序）· 第 3 讲（起燃保持期间⛔ 不得切走 HT 回路等硬约束）
校核高温工况前端散热预算，给超预算时的分配方案	第 8 讲：四项进预算、四项不进；逐级进风温度⛔ 不得相加；三档工况谁最紧	第 1 讲（中冷、空调排热、环境侧输入最容易整类漏掉）· 第 7 讲（降功率批准怎么落到执行器）

⛔ 本课不覆盖：混动构型与模式矩阵 → B2-02 混动（HEV/PHEV）热管理架构与工作模式切换；冷却液回路拓扑与双回路耦合方式（完全隔离／可切换／常连）→ B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换；增程三路热源调度与余热优先级 → B2-05 增程式（REEV）热管理架构与热源协同；余热按品位排序的架构做法 → B3-06 余热回收与多热源采暖架构（电机/电控/环境热）；泵—阀联动的切换时序（三段式、水锤限速、危险中间态绕行、断流窗口）→ K3-09 冷却液回路模式切换的执行时序：泵—阀联动、断流窗口与切换序列表，多路热请求合成单一执行器需求 → K3-08 冷却侧执行器需求生成与协同仲裁：电子水泵/冷却风扇/AGS；把判据做成可标定 MAP（轴的选取、扫描顺序、台架验收）→ K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段；发动机热子模型与起机—热双向闭环建模 → J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动；催化器起燃机理与后处理手段 → F2-03 排气热管理与后处理起燃（催化器暖机）；油温窗口与机油劣化 → F3-01 机油热管理与机油冷却器设计，DHT 一油多用的热网络 → F4-01 混动专用变速箱（DHT）热管理；累积欠温统计量的定义与维护性热策略 → F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略；逐级进风温度公式与层叠排序 → G7-02 多换热器层叠布置与空气侧串扰 G7-01 前端冷却模块（FEM/Cooling Module）总体设计；试验规程与两段加权算法 → L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导；ASIL 分解与定级 → K2-03 功能安全（ISO 26262）在热管理中的应用，信号新鲜度与超时字段 → K2-02 CAN/LIN/CAN-FD 通信与整车 EEA 集成，条款字段写法 → K4-07 热管理控制功能规格（软件需求）的编写、评审与向 Tier1 交接；降级等级语言 → K5-02 热管理故障处理与降级策略；整车级联合寻优 → B4-04 整车能量管理与热管理的协同优化 K3-07 能量最优的整车协调控制；热泵低温 COP 衰减 → C3-02 热泵采暖原理与低温制热衰减；出风温度的可感知性阈值 → A4-03 等效温度 EHT 与动态/瞬态热舒适评价 A4-04 吹风感、垂直温差与温度均匀性指标；低压供电容量 → K2-06 热管理低压供电边界：DCDC 容量、多执行器同时率与 12V 能量保底。★ 以及不给的数：任何一支触发源的 T_on/T_off 与迟滞带宽 · t_run,min 与 t_off,min · 催化器起燃温度 · 各换热器的散热能力与 Q_FEM · η_eng,heat／COP_hp／η_path／η_CS 的取值 · 48V 与高压电驱的具体功率 · 所引排放与混动能耗试验方法标准的任何限值与规程步骤——⛔ 上面这些本课一个数都不给，它们由本项目自己的部件规格书、标定结果与所引标准的现行版本给出；本课给的是判据的结构、门限的定法，与拿到那些数的路。

---

引言：冬天盼它转、夏天怕它转，而热管理手里只有一张申请单

一份混动整车的热管理策略送去评审，常会同时收到两条互相打架的意见。冬季标定回来的人说：座舱升温太慢，把「水温低就起机」这条接上去——发动机本来就有热，白不用。夏季标定回来的人说：低速爬坡双双高温，发动机和电驱在前端抢同一股风，能不能把 HT 和 LT 彻底隔开、别让它俩互相拖。

两条意见都对着实车上真实发生过的现象，而它们要求同一套 HT/LT 耦合硬件做两件相反的事：一个要它常连，一个要它常断。于是策略表上留下一格谁也不敢动的默认值，而真正该写下来的三样东西一样都没写——连的条件是什么、断的条件是什么、这两个条件各自来自哪一本账。

本课交三样东西——⛔ 不是架构图，也不是一张标定参数表

输入是一台架构已定（HEV / PHEV / 增程 / DHT 之一）、部件已选、各路温度与功率可观测的混动车。输出是三样：

1. 版图——多回路的热源—热汇拓扑、七档温区阶梯，以及耦合点的阀位与限温中介；
2. 判据与门限——「起机供暖 vs 热泵/PTC」的同口径能量判据、八支起机触发源各自的 T_on/T_off，以及起停防抖的三个整定量；
3. 协议与退路——热请求—授权的双向接口、回执类型全集、三条确定性退路，以及热缺口 Q_gap 的分配结构。

⚠ 两种最常见的误读，进门先挡掉。其一是把它当架构课去抄拓扑图：拓扑由架构定，B2-02 混动（HEV/PHEV）热管理架构与工作模式切换 B2-05 增程式（REEV）热管理架构与热源协同 B3-06 余热回收与多热源采暖架构（电机/电控/环境热） 已经交付，本课判的是同一张拓扑上「什么时候连、什么时候断、连的时候要不要限温」。其二是把它当标定课，于是期待一张可以照抄的门限表：本课交的是门限的定法——把判据做成可标定 MAP 在 K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段，建模与闭环收敛在 J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动。本课几乎所有阈值都是平台相关量，⛔ 一律不给数，给的是每一个阈值的反解路径。

钉子 1：发动机是双面的、条件性的热源，两面用的是两笔账，⛔ 不可互推

冬天那一笔是水侧的能量账。单位是焦耳，问的是「为这一份座舱热点这次火，值不值」。收益侧是 Q̇_coolant（发动机冷却液带走的热功率）里真正能进座舱的那一部分，代价侧是燃料。

夏天那一笔是空气侧的预算账。单位是 kW 热，问的是「同一股风 V̇ 够不够同时喂发动机散热器、LTR、空调冷凝器和中冷器这四个器」。它没有收益项，只有一条封顶 Q_FEM(V̇)；超了就只剩 AGS、风扇与降功率三条分配手段。

⇒ 两笔账量纲不同、判据形状不同、最坏工况也不是同一个：能量账最紧的是冷起动头几分钟，预算账最紧的是低速大负荷爬坡。所以「余热能用得上」推不出「散热预算够」，反过来也一样；把两笔账写进同一张表、共用一个单位，是这门课里最先出错的一步。

★ 「条件性」这三个字是钉子 1 的重心：余热只在发动机已经因驱动、SOC、排放或耐久维护性而在转的那段时间里才接近免费——此刻取用它的边际代价约等于零，因为这份热本来就要被扔掉。而一旦是你让它转起来的，账就得从燃料这一头全额算起。⇒ 于是「此刻属不属于免费射程」本身成了一个需要信号来判的量：动力域必须告诉你发动机现在在不在转。第 6 讲把这条信号作为回执全集里方向相反的那一类单独列出来——⛔ 没有它，热管理侧根本不知道眼前这份余热该不该记账。

钉子 2：热管理对发动机只有请求权，没有支配权

不少策略表在「发动机」这一列排了一格目标状态：ON。这一格在实车上根本不归热管理写。起机牵动排放、NVH、驱动功率与 SOC，决策权在动力域/HCU；热管理侧能发出去的只有一条请求。

⇒ 这一条判断决定了本课后半门的形状，四步都是从「它是请求」推出来的：

• 既然是请求，它必须能表达多急和要多久 ⇒ ⛔ 它不能是一个布尔置位信号，那样接收方连「降功率批准」都无从回起；
• 既然是请求，就必然存在非满足的回执 ⇒ 拒绝必须带原因码（能力不足／优先级被抢／安全禁止对应的退路完全不同），此外还有降功率批准与延迟批准；
• 既然是双向的，就必然有「没有回执」这一档 ⇒ 链路失联时的默认取向必须预先钉死，本课钉的是「不请求」，⛔ 不是「保持上次请求」；
• 既然可能拿不到热，就必须预先写好退路，而且是确定性的：同一类回执必到同一状态，⛔ 不留给标定临场处理。

⚠ 反向最贵的那个动作是：请求发出去就当热已经到手，模式机在过渡态里等一个永远不会来的确认，卡死在那儿——第 6、7 讲把这条链的每一环都补上。

★ 反钉子：「热需求是起机的正当理由——冷了就起机取余热，反正发动机本来就有热」

现象部分没有错：发动机确实有大量余热，冬天确实能靠它把座舱吹暖，而这条路在燃油车上一直是免费的、不需要任何判据。正是「在燃油车上完全正确、搬到混动上方向就反了」这个组合让它成为本课最危险的一句——它不像错话，它像常识。

机理接反在三处，这里只点名，展开在第 4 讲：①边际账——「免费」的主语是「已经在转」，为热新起的这一次要付全额边际燃料，条件句被读成了全称句；②冷机账——起机头几分钟，热大半先去填机体与冷却液那一大块热质，真正进座舱的 Q̇_cabin,eff 远低于同时刻的 Q̇_coolant；③代价不止油——冷起动排放尖峰、NVH 可感知事件、催化器被反复搅动，这三项一项都不出现在能量账里。

读者会做错的三个具体动作，逐个点名：

• 动作 A（最贵的一个）：把座舱热需求直接接成起机触发源的第一支，且不设最小停机时间 t_off,min ⇒ 低温市区反复起停，每一次都是一次冷起动排放尖峰，而催化器始终没保住起燃温度。用户的感受是「一到冬天就响」，排放与油耗同时变差，而每一帧日志都合法。
• 动作 B：在能量判据里用稳态的 η_eng,heat 去算冷机起机的收益 ⇒ 门限被系统性压低，实车上舒适与油耗两头都比台架预期差，复盘时还会归因成「标定没调好」，而真因是判据用错了工作点。
• 动作 C：把这一次起机顺带发出的电全额抵扣掉（低估起机代价），或反过来把整机油耗全算到暖风头上（高估）；再叠上左边燃料焦耳、右边电池焦耳不折同一口径——两侧各差一个效率因子，比值能被扭曲数倍，足以直接把起机门限翻个方向。

⇒ 由此立下一条本课的硬口径，⛔ 它不是本课程体系或任何标准既有：「余热免费」只有一个射程——发动机因驱动、SOC、排放或耐久维护性已在运行；⛔ 该射程之外一律按「为热起机」全额记账。 它在第 1 讲立、第 4 讲用判据兑现、第 5 讲落成触发源的排序，案例里收口。

⚠ 还有一条方向相反的次生误读必须一并点破，⛔ 不能只讲上面那一半：「既然起机这么贵，那就把起机门限一律调高、迟滞带一律调宽」——同样是错的。t_run,min 有一条下界（油温要进入燃油与水分蒸发窗口、催化器起燃保持要够久），一味拉长停机会让催化器凉透、下一次起机的排放尖峰更高；而耐久维护性那一支的定法本来就与热需求触发相反——它不追求最快升温，要的是维持在阈值以上足够久。⇒ 起机门限是被四条来源从两侧夹出来的，⛔ 不是一个可以单向拧的旋钮。

★ 今天就能用的一条：四问，把「起机取余热更划算」这句话变成可核对的判断

不必等读完全课。手上有一条「冷了就起机取暖」的策略、一份对比结论、或者一句「算过了，起机更省」，按顺序念四问——

1. 它此刻在不在转？ 在转 ⇒ 这份余热是顺路取用，边际代价≈0，问题只剩「要不要为热多烧一点」；不在转 ⇒ 从燃料那一头全额算起。⚠ 这一问的答案必须来自动力域给的信号，⛔ 不许热管理侧自己猜；拿不到就按「不在转」算——那是偏保守的那一侧。
2. 算的是冷机还是热机？ 冷机 ⇒ 收益要按真正进座舱的 Q̇_cabin,eff 算，先扣掉把机体与冷却液热质暖起来的那一块 E_warmup = C_th·ΔT_warmup，这一段的时间常数是 τ_warm。⛔ 不许拿稳态的 η_eng,heat 直接乘一个热需求。
3. 顺带发出的电，被真正用掉了多少？ 能抵扣的只有 P_gen,used——这一次起机顺带发出、且被整车真正用掉的那部分。发进电池再放出要乘往返效率，发出来没人用的一份一焦耳也不能扣。⛔ 别在纸面上写裸的「发电量」：写下来的那一刻它就会被读成全额。
4. 两侧折到同一口径了吗？ 左边是燃料焦耳、右边是电池焦耳，取小者之前必须先用电量保持段的链效率 η_CS 折齐。⛔ 没折齐的比较，结论不成立——它连方向都不保证对。

四问全答得上来，这个结论才可以写进策略表。有一问答不上来，它正好指向你今天该打开的那一讲：第①问去第 6 讲（那条信号从哪来、属于哪一类回执），第②③④问去第 4 讲（判据两侧怎么折齐）。

⇒ 而四问答完之后的下一个动作是：把这条结论按触发源分开落表，⛔ 别把它做成一对全局门限。八支触发源里热需求只是其中一支，各支的被控量、目标温度与保持时长定法互不相同（第 5 讲）；当多支同时成立时合并执行一次起机——既然要烧油，就把供暖、暖电池、发电与起燃保持一次办完，⛔ 不各起一次、⛔ 不做空转。

★ 这条判据什么时候不成立：当发动机是被耐久维护性或失效降级那两支叫起来的时候。前者的目标不是最快升温而是「在阈值以上待够久」，后者根本没有可比的替代热源（热泵或 PTC 已经不可用）——这两种场合下「起机 vs 热泵/PTC」这个比较本身就不成立，该做的事变成把这一次已经注定要烧的油一次用足。

⇒ 八讲就是把上面三样交付物铺开：第 1 讲画版图与温区阶梯，并从阶梯上读出「跨一档可直连、跨两档及以上必经限温中介」这条判据；第 2 讲走余热的三条路径，用混合温度 T_mix 把阶差与超调算清；第 3 讲处理 engine on/off 与停机之后（热浸、冷凝、蓄热、催化器降温与下一次起动的分档）；第 4 讲把「起机供暖 vs 热泵/PTC」的判据两侧折到同一口径；第 5 讲补齐起机触发源全集并整定防抖三个量；第 6 讲把热请求—授权写成一条带回执的双向协议；第 7 讲写三条确定性退路与热缺口 Q_gap 的三条腿；第 8 讲回到夏天那一笔——前端空气侧预算与层叠串扰。

⚠ 全课的口径在这里一次说清，后面各讲不再重复：

• 平台相关量一律不给数。本课凡判为平台相关的量（各支触发源的门限与迟滞带宽、t_run,min 与 t_off,min、允许的温度阶差 ΔT_step、热质 C_th 与各个时间常数、Q_FEM 与各换热器的散热能力、η_eng,heat／COP_hp／η_path／η_CS 的取值），正文都会同时给出拿到它的路——反解路径、去向、判据结构或教学算例，任选其一。⛔ 只写「取决于平台、不给数」而不给替代物的写法，本课一处都没有。
• 教学假设值当场标明。第 2 讲的 T_mix 算例与第 4 讲的判据翻转算例，其输入全部是教学假设值，每次出现都会写明「教学假设，不对应任何平台」，⛔ 不作设计输入、⛔ 不得引用为典型值。
• 标准只写去向。本课引用到的排放与混动能耗试验方法标准，本课未取得原文，故只写标准号与去向，⛔ 一条条款内容、一格限值、一条规程步骤都不写；版次一律「以现行目录为准，引用前须核」，⛔ 不钉死年份。
• 中冷器的热算在哪一侧要写明。本课全部算例统一取风冷中冷：中冷器的热计进前端空气侧预算，⛔ 不计进冷却液账。若本项目用的是水冷中冷则相反——那份热进 LT 冷却液账，最终仍由 LTR 在空气侧排掉；⛔ 两种架构的空气侧账差一整项，你自己那份账必须先写明是哪一种。
• 最容易撞的三处，进门先分列（完整的六对与全课符号表在「关键公式详解 · 先钉住会撞名的符号」那一节）。η_th（热效率，分子是曲轴输出的机械功）与 η_eng,heat（制热效率，分子是冷却液带走的热）只差一个分子，⇒ 全课禁止裸写「效率」二字，出现必须带下标，并写明取的是冷机还是热机工作点；热惯性时间常数 τ 在本课有四个不同对象（停机热浸、蓄热续命、催化器降温、起机后暖机充热），⇒ 出现必须带对象下标，⛔ 禁止裸写；发电那一项全课写作 P_gen,used，⛔ 禁止裸写 P_gen——裸写会被读成发电量全额，那正是动作 C 的形态。

第 1 讲　发动机是一个条件性热源：先把版图、阶梯与两笔账定下来

一台混动车比纯电车多出来的，不是「多了一个热源」，而是多了一个会自己开关、而开关权不在热管理手里的热源。它转着的时候，冷却液上挂着一份温位很高的热，冬天恰好是座舱最缺的那一份；它停着的时候，这份热连同它整条回路一起从版图上消失；而夏天它转着的时候，它又回过头来跟电驱抢同一股迎面风。

这一讲不判任何门限（门限从第 4 讲开始），也不重画架构（架构由 B2-02 混动（HEV/PHEV）热管理架构与工作模式切换／B2-05 增程式（REEV）热管理架构与热源协同／B3-06 余热回收与多热源采暖架构（电机/电控/环境热） 交付）。它只做一件事：把后面七讲都要用的那张底图画出来——车上到底有哪些热源、每一份热最终从哪个出口离开、这些成员按温位排成什么次序，以及在这张图上，「该不该为供暖起机」与「夏天够不够散」为什么是两笔单位不同、方向相反、不可互推的账。

本讲的次序是：本课到底交什么（1.1）→ 两笔账（1.2）→ 请求权而不是支配权（1.3）→ 本课最容易被读反的那一条（1.4）→ 热源全集（1.5）→ 排热出口全集（1.6）→ 温区阶梯与从它读出的判据（1.7）→ 四种构型下余热可用性的形状（1.8）→ 48V 侧为什么必须单列（1.9）→ 耦合点上的四种限温做法（1.10）。

开始之前，先把全课通用的记号规矩一次说完，后面各讲照此、⛔ 不再重复：

规矩	内容
热流量与能量分开	带点的 Q̇ 一律是热流量（kW）；要说「这一段一共给了多少热」时改用 E（kJ）。⛔ 全课不混用
「效率」一律带下标	本课会出现两个都是无量纲、都叫「效率」而只差分子的量：热效率 η_th（本讲定义）与制热效率 η_eng,heat（第 4 讲定义）。⛔ 全课不写不带下标的「效率」二字，且用到 η_eng,heat 时必须写明取的是冷机还是热机工作点
时间常数一律带对象下标	本课出现四处热惯性时间常数——停机后热浸 τ_soak、蓄热续命 τ_store、催化器降温 τ_cat、起机后暖机充热 τ_warm。四者的质量、比热与换热面积取的是四个不同的对象 ⇒ ⛔ 全课不写不带对象下标的 τ
温度带对象或测点	冷却液温度要写清是哪一路、哪一点。本课的供暖类起停门限一律以暖风芯体进水温度为准、⛔ 不用缸盖出水温度（理由与整定后果见第 5 讲）；实车按本项目定义的测点，换测点时门限必须重新整定，⛔ 不许直接搬
燃料热值取低热值 LHV	⛔ 不用高热值——车用发动机排气里的水以蒸汽形式排出，那部分潜热拿不回来。具体数值按本项目的燃料牌号与批次查物性表，并写明来源等级

1.1 这门课交三样东西：一张版图、一套门限的定法、一条带回执的协议——⛔ 不是架构课，也不是标定参数表

是什么。本课的输入是一台架构已定（HEV / PHEV / REEV / DHT 之一）、部件已选、各路温度与功率可观测的混动车。输出固定是三样：

1. 版图——多回路的热源—热汇拓扑、温区阶梯，以及每个耦合点上的阀位与限温中介（本讲 1.5~1.7、1.10 交出结构，第 2、3 讲把它用起来）；
2. 判据与门限的定法——「起机供暖 vs 热泵/PTC」的同口径能量判据（第 4 讲）、八支起机触发源各自的一对 T_on / T_off（第 5 讲逐支定义）与三个防抖整定量（第 5 讲）；
3. 协议与退路——热请求—授权的双向接口与字段（第 6 讲）、回执类型的完整集合（第 6 讲）、三条确定性退路与热缺口的分配结构（第 7 讲）。

为什么本课是这三样、而不是别的。因为它上下两侧都已经有属主：架构层（谁接谁、模式矩阵怎么列、耦合方式选哪种）已由 B2-02 混动（HEV/PHEV）热管理架构与工作模式切换／B2-05 增程式（REEV）热管理架构与热源协同／B3-06 余热回收与多热源采暖架构（电机/电控/环境热） 交付——其中回路耦合方式本身（完全隔离／可切换／常连）的属主是 B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换（冷却液回路拓扑：串/并联、多回路耦合与模式切换），全课凡提这一件都指向它，⛔ 不指向 B3-06 余热回收与多热源采暖架构（电机/电控/环境热）（那门交的是余热按品位排序的架构做法）；标定层（把对比式做成可标定 MAP、轴怎么选、台架怎么扫、怎么验收）在 K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段；建模层（发动机热子模型、起机—热双向闭环、工况驱动）在 J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动。本课是夹在这三层之间的那一段——可执行的协调逻辑：什么时候连、什么时候断、连的时候要不要限温、该不该请求起机、请求被拒之后走哪一条路。

工程量级。本课几乎所有阈值都是平台相关量，⛔ 一律不给数。本课给的是每一个阈值的反解路径——它由什么夹出、往哪个方向调、调错了后果落在谁头上。

易错点。① 把本课当架构课去抄拓扑图——拓扑由架构定，本课判的是拓扑上「什么时候连、什么时候断、连的时候要不要限温」；② 把它当标定课，于是期待一张门限表，而本课交的是门限的定法：拿到定法之后去 K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段 扫出表来，这两件事的产物完全不同。

今天就能用的一次点收。拿任何一份写着「混动热管理协调策略」的文档，按上面三样逐项点收：

• 版图：每一条跨回路的连线，有没有写明「什么时候连、什么时候断、连的时候要不要限温中介」？
• 门限：每一个阈值，有没有写明「它由什么夹出、往哪个方向调、调过头会先坏哪一件事」？
• 协议：每一条指向发动机的热请求，有没有写明「被拒之后我这边的下一个动作是什么」？

★ 三样里缺哪一样，缺的那一样就是这份文档还没做的部分——⛔ 而不是「写得简略了一点」。

1.2 钉子①：冬天记的是焦耳账、夏天记的是 kW 账——同一台发动机，两笔账不可互推

发动机在混动车上是一个双面的、条件性的热源。这两面不是修辞，它们是两笔单位不同、判据不同的账。

冬天那一面：水侧的能量账，单位是焦耳，判的是「该不该起机」。供给侧从燃料能量的去向粗分开始：

Q̇_fuel ≈ P_eff + Q̇_exhaust + Q̇_coolant + Q̇_other

• Q̇_fuel（kW）＝ 燃料输入功率 ＝ ṁ_fuel·LHV。⚠ 它是输入、⛔ 不是「发动机要散掉的热」——全课不许这样读；
• P_eff（kW，机械）＝ 有效功率，曲轴输出的机械功；
• Q̇_exhaust（kW，热）＝ 排气带走的热功率。⛔ 它既不进冷却液账，也不进前端空气侧预算——它出车外；
• Q̇_coolant（kW，热）＝ 冷却液带走的热功率，本课的可回收余热供给侧，第 2、4 讲都在用它；
• Q̇_other（kW）＝ 其余去向：机体与排气管的对外辐射与对流、机油冷却器、未燃与不完全燃烧的化学能，以及增压机型中冷器排掉的进气热（这一份要计进前端预算，⛔ 别漏，第 8 讲会再点一次）。

由它定义热效率 η_th（无量纲）＝ P_eff/(ṁ_fuel·LHV)。⚠ 本课后面还有一个只差分子的制热效率（分子换成 Q̇_coolant），它在第 4 讲定义并第一次进判据——这也正是记号规矩里「效率必须带下标」那一条要防的事。

份额不是常数，这是本式最容易被误用的地方。「三者大致同量级」只是中高负荷附近的经验：增程器常驻高效区时热效率约四成、冷却液份额常落到两成出头（行业典型区间，标「典型」；⛔ 端点不作可承诺值、⛔ 不作设计输入，份额须按工作点标定 ⇒ K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段／J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动）。⇒ 按 1/3 估会在两个方向上各错一次：常驻高效区时按 1/3 估会明显高估可回收余热；怠速与暖机（尤其推迟点火增产热那一段）时有效功份额趋近于零、冷却液份额更高，按 1/3 估则低估。这一条承接 F1-01 发动机冷却系统设计（大小循环、节温器）「用冷却分数估量级、不套死数」的口径；本式完整的失效边界在「关键公式详解」那一节逐字写。

夏天那一面：空气侧的预算账，单位是 kW 热，判的是「一股风够不够喂四个器」。高温工况下，发动机散热器、低温散热器 LTR、空调冷凝器与中冷器（如有）吃的是同一股迎面风，四项排热之和不得超过前端模块在当下风量下的总散热能力——而这个能力是风量的函数、⛔ 不是常数，也⛔ 不等于各器台架能力之和（式子与符号在第 8 讲给）。

为什么必须把两面摊开在第一讲。因为这两笔账在同一台车上共用同一套 HT/LT 耦合硬件：冬天要能连（把发动机的热引到座舱与电池），夏天要能断（隔离，别让发动机的热灌进电驱回路，又把 LTR 那一格风占掉）。而连与断的判据来自两笔完全不同的账——只想着冬天那笔的人会把耦合做成常连，只想着夏天那笔的人会把它做成完全隔离，两种都错。

⚠ 冬天那一面里还藏着一个条件：余热在它已经因驱动、SOC、排放后处理或耐久维护性在转的那些时段里才是顺路取用的——此刻它在转是因为别的理由，取热的边际代价才≈0。这条射程是本课的硬口径，1.4 展开、第 4 讲用判据兑现。

今天就能用的一句问话。看到任何一句关于「发动机热」的结论，先问它记的是哪一笔账：单位是焦耳，还是 kW 热？两笔账⛔ 不许写进同一张表、⛔ 不许共用一个单位，更⛔ 不许互推——「冬天余热能用上」推不出「夏天散热预算够」，反过来也一样。

1.3 钉子②：热管理对发动机只有请求权，没有支配权

是什么。先把最贵的那个写法摆出来：在模式表里给发动机排了一格「目标状态＝ON」，热管理侧照着这一格置位——而实车上这一格根本不归热管理写。

为什么。起机这个动作牵着排放、NVH、驱动功率需求与 SOC，决策权在动力域／HCU。热管理侧能做的只有请求：说清我要什么类型的热、要多少热功率、有多急、期望持续多久；由对方回一个回执。

⇒ 这条判断决定了后半门课的形状，而且是一环扣一环的：既然是请求，就必然有非满足的回执（批准之外还有拒绝、延迟、降功率）；既然有非满足的回执，就必然要预先定义退路（而且必须确定性，同一回执必到同一状态）；既然是跨 ECU 的链路，就必然要处理「没有回执」这一档（超时不是一种回执，它是回执的缺席）。第 6 讲写字段与回执类型，第 7 讲写退路与热缺口怎么填。

工程量级。⛔ 本节不给任何数。

易错点。① 把「请求」写成一个 bool 置位信号——那样接收方既无法区分「多急」也无法区分「要多久」，更给不出「降功率批准」这种部分满足的答复，于是协议退化成一根只能吵架的线；② 把请求发出去就当热已经到手，模式机随即进入过渡态等一个永远不会来的确认，请求一旦被拒就卡死在那里。

今天就能用的三问。打开你手上的信号表，把所有从热管理指向动力域的信号挑出来，逐条问：

• 它是请求还是命令？（发出去之后，对方有没有权利不照做）
• 它有没有回执？回执有几类？
• 每一类回执，我这边的下一个动作写在哪份文档的哪一行？

★ 只要有一条答不出来，第 7 讲那三条退路里就有一条在实车上并不存在——它只存在于策略文档里。

1.4 反钉子：「热需求是起机的正当理由」——现象为真，机理在三处接反

本课最容易被读反的一条是：「冷了就起机取余热，反正发动机本来就有热。」

现象部分没有错：发动机确实有大量余热，冬天确实能靠它把座舱吹暖，而且这条路在燃油车上一直成立、不需要任何判据。正是「在燃油车上完全正确、搬到混动上方向就反了」这个组合，让它成为本课最危险的一条——它不像错，它像常识。

机理接反在三处。

一、边际账的方向反了。「顺路取用」的前提是发动机已经在转——此刻它在转是因为驱动、SOC、排放后处理或耐久维护性，所以取热的边际代价才≈0。而为热起机时，要付的是全额边际燃料功率；唯一能抵扣的，只有「这一次起机顺带发出、且被整车真正用掉的那部分电」——⛔ 不是发电量全额：发进电池再放出要乘往返效率，发出来没人用的一份一焦耳也不能扣（第 4 讲把这一项写成符号并给两档折算）。

二、冷机头几分钟的热量账与稳态方向相反。稳态下冷却液带走的那一份是燃料能量里很大一块；而冷起动头几分钟，这份热大半先被机体金属与冷却液自身的热质吃掉，真正能进座舱的远低于稳态份额。⇒ 按稳态的制热效率去估冷机起机的收益，会系统性地偏向起机；更糟的是读者同时还会以为「起机就马上有热」，实际要等几分钟——收益高估与响应高估叠在同一个方向上（第 4 讲用暖机热量这一项做定量修正）。

三、起机的代价不止油。冷起动排放尖峰（催化器未起燃）、NVH 可感知事件、以及频繁起停让催化器反复冷却，这三项一项都不出现在能量账里。于是一个「只算能量」的判据，会在低温市区这种最需要它管住的工况下给出最松的门限。

读者会做错的三个具体动作。

• 动作 A（最贵的一个）：把「座舱热需求」直接接成起机触发源的第一支，且不设最小停机时间 t_off,min ⇒ 低温市区反复起停，每一次都是一次冷起动排放尖峰，而催化器始终没保住起燃温度。用户端的感受是「一到冬天就响」，排放与油耗同时变差——而每一帧日志都合法，因为每一次起机都满足了当时那条「热需求成立」的条件。
• 动作 B：在能量判据里用稳态制热效率算冷机起机的收益 ⇒ 起机门限被系统性压低，实车上舒适与油耗两头都比台架预期差；而复盘时几乎一定会归因到「标定没调好」，⛔ 不是「判据用错了工作点」。
• 动作 C：把发出的电全额抵扣（低估起机代价），或反过来把整机油耗全算在暖风头上（高估）；再叠上「左边是燃料焦耳、右边是电池焦耳」不折同一口径——两侧各差一个效率因子，比值能被扭曲数倍，足以直接翻转起机门限的方向。

★ 反向也要点破。「既然起机贵，就把门限一律调高、迟滞带一律调宽」同样是错的：最小运行时间 t_run,min 有下界（油温要进入燃油与水分蒸发窗口、催化器要保住起燃），而把停机时间拉长会让催化器凉透、把下一次起动从温起动推成冷起动，反而更贵。⇒ 门限是被四条来源从两侧夹出来的，⛔ 不是一个可以单向拧的旋钮（四条来源与夹法在第 5 讲）。

今天就能用的自检三问。在说出「起机取余热更划算」之前，先答这三句：

1. 它此刻是不是已经因别的理由在转？（在转 ⇒ 取热的边际代价≈0，这时才谈得上顺路）
2. 我算的是冷机还是热机的制热效率？
3. 两侧折到同一口径了吗？（左边是燃料焦耳、右边是电池焦耳）

★ 三问里有一问答不出，这句话就还不是结论，只是一个待验的猜想。

⇒ 由此得到本课的硬口径（本课归纳，⛔ 不是本课程体系既有）：「余热顺路可取」只有一个射程——发动机因驱动 / SOC / 排放后处理 / 耐久维护性已在运行。⛔ 该射程之外一律按「为热起机」全额记账。这条口径在本讲立，在第 4 讲用判据兑现，在第 5 讲落成触发源的排序，在案例里收口。

1.5 热源沿「发动机 + 电驱」两条线索数，必漏六类

是什么。先画全集，再逐项核对——这是本讲的做法，也是后面每一张账都不漏项的前提。本课认的热源共 11 类，每一项后面标出它在本课的落点或去向（★ 标记的是沿「发动机 + 电驱」两条线索数会整类不出现的那几项）：

1. 发动机缸体／缸盖冷却液侧——本讲，HT 温区；
2. 发动机排气侧（排气管、催化器、EGR 冷却器）——第 2 讲。温位最高、走气侧；⛔ 它带走的那份既不进冷却液账、也不进前端空气侧预算（它出车外），机理与起燃手段 ⇒ F2-03 排气热管理与后处理起燃（催化器暖机）；
3. 机油与 DHT 油（经油—水冷却器接入）——本讲列入并进温区阶梯，属中高温热源；油温窗口与劣化后果 ⇒ F3-01 机油热管理与机油冷却器设计，DHT 一油多用的热网络 ⇒ F4-01 混动专用变速箱（DHT）热管理；
4. 高压电驱（驱动电机 + 电控／逆变器 + 减速器）——本讲，LT 温区；
5. ★ 48V／低压侧的 BSG/ISG（P0/P1）——本讲 1.9 单列，⛔ 不并进高压电驱那一格；
6. ★ 发电机与其控制器 GCU——本讲。REEV 里它挂哪一侧回路已由 B2-05 增程式（REEV）热管理架构与热源协同 交付、本课不重推，本课只用它的温位归属去画阶梯；
7. 电池——本讲。⚠ 它是全集里唯一两个季节换边的成员：夏天是热源、冬天是热汇 ⇒ ⛔ 不许在同一张表里把它固定归到一边；
8. ★ 车载充电与高压配电（OBC / PDU / DC-DC）——本讲。PHEV 有外充，停车充电时它是「发动机不转」那一档里少数还在产热的件，机理与散热 ⇒ E3-02 车载充电系统与高压配电盒热管理；
9. ★ 增压器与中冷器（进气热）——本讲与第 8 讲。⚠ 这一份最容易整类漏掉：风冷中冷架构下它不在冷却液账里、却必须计进前端空气侧预算；水冷中冷则相反，进 LT 冷却液账、最终由 LTR 在空气侧排掉。⇒ 方案与讲义都必须写明本项目是哪一种，⛔ 不许含糊——两种架构的空气侧账差一整项；
10. ★ 空调系统的排热（冷凝器；水冷冷凝器架构下落到 LTR）——第 8 讲作为空气侧预算的一项列入；
11. ★ 环境侧输入（迎风面来流温度、机舱回流与热风再循环、路面与日照辐射）——第 8 讲作为第 1 级换热器进风温度的初值处理。⛔ 它不是「热源」，但它决定预算的起点；沿「车上哪些件在发热」这条线索数，一定漏掉它。

为什么这一步不能省。它是版图的地基，也是第 8 讲空气侧预算不漏项的前提：漏掉的那一类不会以「少了一条」的形式暴露——它是整类不出现，剩下的清单看起来完整、自洽、可交付。

工程量级。各热源的具体产热功率是平台相关量、⛔ 不给数。本讲只给相对量级次序与它的可动性：多数工况下主项是发动机侧（冷却液与排气）与高压电驱；48V 侧低一档（1.9 展开）；GCU 与 OBC/PDU/DC-DC 视功率等级再低一到两档。⚠ 这个次序随工况重排，⛔ 不是全称结论——纯电段发动机那两项直接归零，而停车充电段只有第 (8) 项在产热。各项要量化时按工作点标定 ⇒ K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段／J1-10 混动/增程整车热管理 1D 联合仿真：发动机热子模型、起机—热双向闭环与 CD/CS 工况驱动。

易错点。① 把「热源」等同于「冷却液回路上的件」——排气、中冷与环境输入都不在冷却液上，但它们都进后面的账；② 把电池固定归成热源，于是冬天那张版图上少了一个热汇。

1.6 排热出口沿「散热器」一条线索数，同样必漏后六类——而其中只有一个出口是有用的

是什么。与热源配对的另一半是排热出口（热汇），本课认 9 类：

1. 发动机散热器（HT 散热器）——本讲与第 8 讲；
2. 低温散热器 LTR（电驱／电控／水冷冷凝器／电池 chiller 的水侧出口）——本讲与第 8 讲；
3. 空调冷凝器——第 8 讲；
4. ★ 中冷器（如有增压）——第 8 讲。⚠ 它挂的是空气侧、⛔ 不是冷却液散热器，所以沿「散热器」这条线索也数不到它；
5. ★ 座舱暖风芯体——第 2 讲。冬天它是热汇，而且是唯一有用的那个出口：其余出口都是把热扔掉，只有它把热卖给了乘员；
6. ★ 电池（被加热时）——第 2 讲。它与第 (5) 项共享同一份余热，两者的优先序是本课要判的东西之一；
7. ★ 排气——第 2、8 讲，作为「已经离开系统的那一份」显式列一行。⛔ 它不进冷却液账也不进前端预算，但必须写出来——没写进表的项会被默认当成不存在，而它恰恰是燃料能量里很大的一块；
8. ★ 机体与管路对机舱环境的自然散失——第 3 讲。它是停机后热浸的时间常数（τ_soak）来源；⛔ 不在迎风面上，故不进前端空气侧预算；
9. ★ 蓄热——第 3、7 讲。⚠ 它不是排热，是把排热延后：停机后水套蓄热还能供暖多久，正是第 7 讲热缺口第三条腿的载体（蓄热量的算法已由 B2-02 混动（HEV/PHEV）热管理架构与工作模式切换 给出，本课只用它作退路的时长上界）。

沿「散热器」这一条线索数，能数到的只有前面那几个真的挂着散热器的出口，从第 (4) 项起整片不出现——中冷器、暖风芯体、被加热的电池、排气、机体自然散失、蓄热，六类一个都不会被数到。而其中三项的性质还是特殊的：暖风芯体是唯一有用的那个出口；排气必须显式写出来，否则它会被默认当成不存在；蓄热压根不是「排热」，它是把排热延后。

工程量级。⛔ 不给各出口的份额数值。本节给的是结构与归属：哪几项进前端空气侧预算、哪几项不进、不进的那几项的热究竟去了哪里。

易错点。把「不进预算」读成「不存在」——机体与管路的自然散失确实不在迎风面上、确实不进前端预算，但停机之后它就是主角（第 3 讲的热浸）。

今天就能用的点收表。把 1.5 的 11 类与本节的 9 类合起来，就是一张 20 行的点收表。拿你手上那版热管理版图逐行核对，对每一行只写两格：它在图上的哪个位置、它的热最终从哪个出口离开。两格里有一格写不出来的，就是这版版图真正的缺口——⛔ 而不是「图画得简略了」。

1.7 跨几档决定要不要限温中介，而不是热源温度有多高决定

是什么。把上面两个全集的成员按温位重排，得到一条七档阶梯（⚠ 这个七档划分是本课归纳的，⛔ 不是任何标准、也不是本课程体系既有；⛔ 只用相对次序，各档的温度值不作设计输入）：

排气侧（最高，走气侧）＞ HT 冷却液（发动机）＞ 机油／DHT 油（中高温）＞ LT 冷却液（电驱、GCU、OBC/PDU）＞ 电池窄窗（最窄，两侧都卡）＞ 座舱送风（人能直接感知）＞ 制冷剂侧蒸发温度（最低）

每一档还要标出它的约束在哪一侧，因为这决定了它能不能当热汇、以及超调之后先坏什么：发动机怕冷也怕热但窗口宽；电驱基本只怕热；电池两侧都卡且窗口最窄；座舱那一档的特殊之处是人能直接感知，它的偏差不需要仪器就被投诉。

从这条阶梯读出的判据（本课归纳）。跨一档搬运可以直连；跨两档及以上必须经限温中介（水—水换热器 + 流量节流／混温阀／分级升温）。

⚠⚠ 先把「跨几档」的数法说清，否则这条判据会被数反：跨档数 ＝ 沿这条路径，热从热源所在的温区走到被加热对象所在的温区，中间实际要流经几段温区——只数这条路上真正流经的，⛔ 不是在上面那条七档阶梯上数两端相隔几行。⇒ 举本课最要紧的那一条：HT 冷却液 → 电池窄窗，在阶梯上隔着「机油／DHT 油」与「LT 冷却液」两行、看起来像三档，而热实际走的是 HT →（耦合点）→ LT 回路 →（电池水路）→ 电池，只流经 LT 这一段中间温区 ⇒ 跨两档（机油那一档根本不在这条路上）。数法与逐条路径的落地在第 2 讲 2.1，本节先按这个数法读判据。

理由不是「换热不够快」，恰恰相反：直连时汇流点的混合温度会一步跨过被加热对象的控温能力——阶差不是换热速率问题，是控温能力问题（第 2 讲把这条因果拆开，并给出混合温度的式子与一次可手算的算例）。

工程量级。给一个可感知的尺度、只为说明「跨了两档」这件事：HT（发动机）冷却液在近百摄氏度量级，LT（电驱／电控）冷却液在几十摄氏度量级，两者相差数十 K 量级（行业典型区间，标「典型」；⛔ 端点不作可承诺值、⛔ 不作设计输入）。各回路的实际窗口由部件规格书与本项目标定给出——电驱入口限值 ⇒ E4-02 多合一冷却回路共用与温度协调／E2-01 逆变器/IGBT 散热设计与冷板，发动机侧 ⇒ F1-01 发动机冷却系统设计（大小循环、节温器）。★ 本判据不依赖这两个取值：把它们换成符号 T_HT 与 T_LT，「阶差超过被加热对象的控温能力就必须加中介」这条论证照样成立。

至于「跨几档、允许多大阶差」这个门限本身，是平台相关量、⛔ 本课不给数；本课给的是反解路径：由被加热对象的允许升温速率（电池或油的规格书给出）与控温超调容差，除以该回路的热惯性与输运延迟，反推允许的阶差与流量比（第 2 讲走一遍这条反解）。

易错点。① 把阶梯读成「温度越高越好用」——温位高只说明它能加热谁，⛔ 不说明它该直接加热谁；② 把这个七档划分当成标准既有的分类去引用。

今天就能用的一遍数档。拿版图上每一条跨回路的搬运线，做三步：① 两端各归到哪一档；② 沿这条线实际经过的中间温区数一遍（⛔ 不是数两端在阶梯上相隔几行）；③ 跨两档及以上的那几条，逐条写出「中介是什么件、装在哪、可调量是什么」。★ 若某条线的一端归不进任何一档，先别急着选中介——那说明这一端的温度窗口还没定义，先把窗口要来。

1.8 余热可用性不是「有没有」，是一条随时间分布的形状

是什么。同一段行程，四种构型下发动机的 on/off 分布形态完全不同：HEV 起停频繁而单次短；PHEV 分两段——电量消耗段几乎不转、电量保持段接近 HEV；REEV 的增程器可以常驻高效区，故产热速率与温位更可预测；DHT 在特定车速带另有一段直驱。

为什么这件事必须在定判据之前说。因为余热的可用性不是一个「有／无」的布尔量，而是一条随时间分布的形状。同一条起机判据在四种形态下给出的门限完全不同——尤其 1.4 那个关键前提「它此刻是不是已经在转」，在四种形态下的先验概率差得很远：在 REEV 的常驻段里它几乎总成立，在 PHEV 的电量消耗段里它几乎总不成立。

⚠ 还有一件容易被忽略的事：发动机停了不等于余热立刻没了。停机之后高温侧的热质还能续一段供暖，这段拖尾的长度由蓄热的时间常数 τ_store 决定（定义在第 3 讲，第 7 讲把它用作热缺口的第三条腿）。

工程量级。⛔ 不给各构型的起停频次与占空比——它们随平台与使用画像变。本节给的是形状的定性差异，以及「按本项目的使用画像统计」这条去向（累积统计量的定义 ⇒ F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略）。

易错点。把一种构型的策略直接搬到另一种：PHEV 电量消耗段的策略搬到 HEV 上会因为发动机本来就常转而失去意义；反过来 HEV 的策略搬到 PHEV 上，会在纯电段频繁起机——而那正是 1.4 动作 A 的形态。

今天就能用的一次统计。动任何门限之前，先从本项目的使用画像里取一段代表性行程，把 engine on 的分布画出来，量两条分布：单次运行时长与两次起机之间的间隔。这两条分布决定了第 5 讲那三个防抖整定量还有没有可调空间——★ 若间隔分布本来就压在很短的一侧，先要动的是触发源的排序，⛔ 不是迟滞带的宽度：把一个排错序的触发链拿去调迟滞，只会把抖动摊平成持续起机。

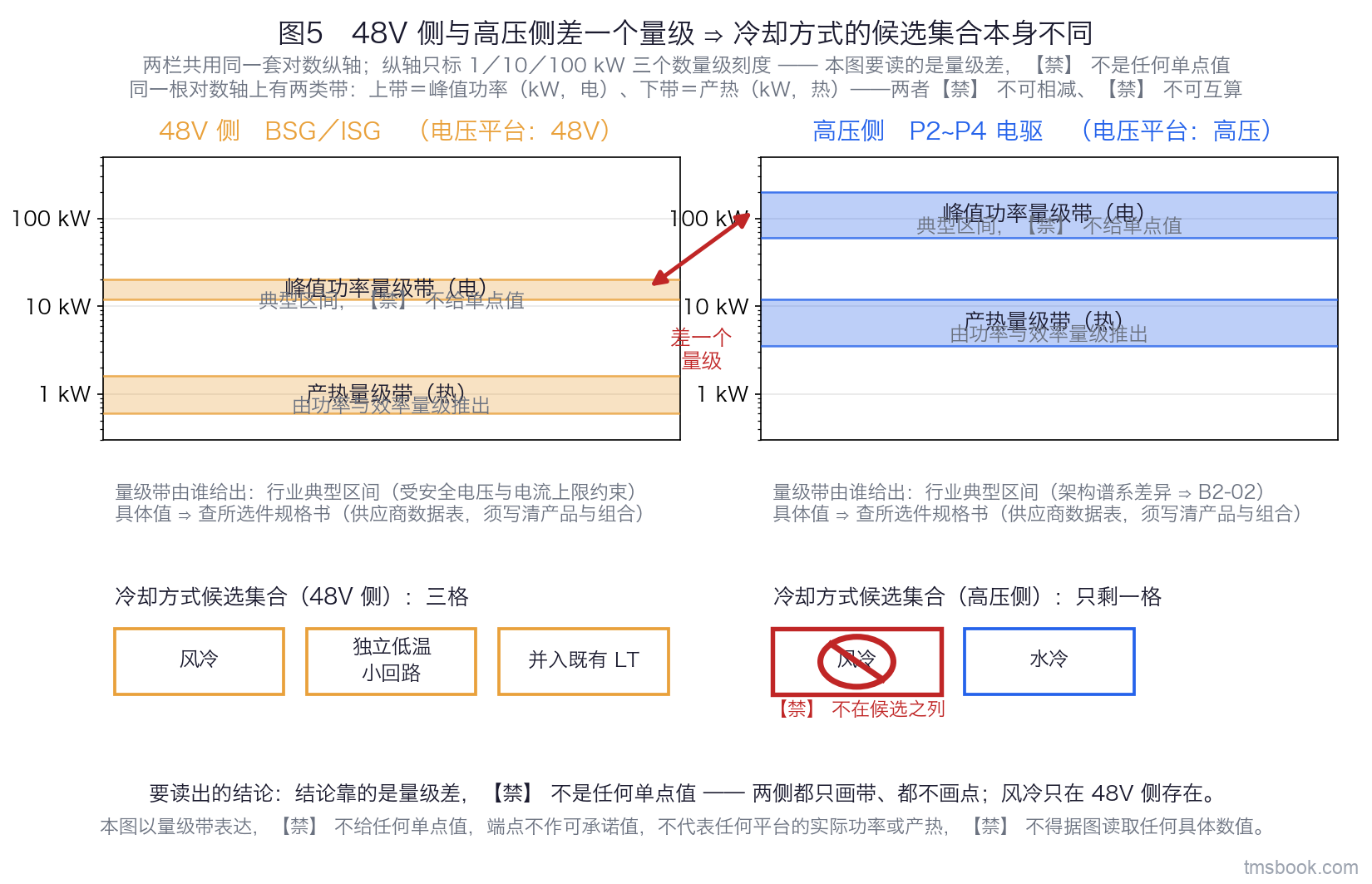

1.9 48V 的 BSG/ISG 与高压电驱不能并成一格：冷却方式的候选集合本身不同

是什么。P0/P1 侧的 BSG/ISG 在 48V 轻混上电压平台只有 48V，受安全电压与电流上限约束，峰值功率在十几 kW 量级；而高压 P2~P4 电驱在几十到上百 kW 量级（两侧都是行业典型区间，标「典型」；⛔ 端点不作可承诺值、⛔ 不作设计输入，具体值查所选件规格书并写清是哪个产品、哪个组合；架构谱系差异 ⇒ B2-02 混动（HEV/PHEV）热管理架构与工作模式切换）。

⇒ 本课要的结论是一条量级推论：峰值功率量级低一档 ⇒ 产热量级低一档 ⇒ 冷却方式的候选集合不同——风冷这一档只在 48V 侧存在，在高压 P2~P4 电驱上根本没有这一格。★ 这个结论靠的是量级差，⛔ 不依赖任何单点值：两侧都只画带、都不画点。

为什么必须单列。把 48V 电机与高压电驱并进同一格，会同时错三件事：热源量级错（进 LT 回路的散热预算时按高压侧估，预算被吃掉一大块）、温区归属错（它可能根本不在那条 LT 回路上）、以及冷却方式的可选集合错（把风冷这一档整个从候选里抹掉，或者反过来，把它当成高压侧也能用的选项）。

工程量级。如上，两侧只给量级带并标「典型」，⛔ 不给单点值。

易错点。两个方向的极端都不是结论——「电压低所以不用管它」与「上了 48V 就必然多一条回路」都不是。判据是它的短时峰值功率热账与失效模式，⛔ 不是电压数字本身。

今天就能用的三格。在热源清单上给 48V 侧单开一行，填三格：① 短时峰值功率与它的持续时间（只给峰值不给时长，热账算不出来）；② 冷却方式取哪一档（风冷 / 独立低温小回路 / 并入既有 LT）；③ 它失效时谁来接它的功能、那时热账怎么变。★ 三格填不满，就还不能把它并进 LT 回路的散热预算里——⛔ 也不能因为「它小」就从清单上划掉。

1.10 耦合点上有四种限温做法，而直连只在跨一档时才在候选之列

是什么。HT/LT 之间的耦合方式（完全隔离／可切换／常连）已由 B2-02 混动（HEV/PHEV）热管理架构与工作模式切换／B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换 交付，⛔ 本课不重画。本课加的是它上面那一层增量：耦合点上怎么把阶差做小，四种做法——

1. 直连——一根管加一个切换阀。⛔ 只在跨一档时允许，跨两档及以上不在候选之列；
2. 水—水换热器——两侧回路各自独立，把阶差问题换成换热面积问题；
3. 混温阀 + 流量节流——把高温侧掺进低温侧之前先混温，可调量是流量比（第 2 讲给混合温度的式子并手算一遍）；
4. 分级升温——先进中间温区回路、再进目标回路，两级串联。

四者的阶差抑制能力、响应速度、主要失效模式三项只给定性对照，⛔ 不给任何能力值、响应时间或失效率；具体允许多大阶差，由被加热对象的允许升温速率与控温超调容差反解（1.7 已给这条路径，第 2 讲走一遍）。

为什么这一层不能省。跨两档以上直连时，被加热对象的控温环根本来不及反应：阶跃已经灌进去了，环节的分辨率与延迟决定了它只能事后往回拉。⇒ 这不是换热速率不够，是控温能力不够——两者的处置完全相反（第 2 讲把这条因果方向讲透）。

易错点。把水—水换热器的隔离当成绝对——钎缝失效仍是两侧冷却液内漏的路径。正确的说法是：它把倒灌从常规工况下会发生的事降为本体失效模式、概率下一档（这一判断由 B2-05 增程式（REEV）热管理架构与热源协同 交付，本课引用不重推）。

今天就能用的一次选型顺序。选中介之前，先量方案③那个旋钮的行程：在热源温度不可改时，流量比是唯一能直接拧的旋钮 ⇒ 把流量比拧到本回路水泵能力与阻力允许的极限，混合温度能落到哪里？

• 能落进被加热对象的容差带 ⇒ ③ 就够，⛔ 别急着上换热器（每多一件就多一处失效模式与一份成本、体积）；
• 落不进 ⇒ 再往 ② 或 ④ 走，此时要一并写清它带来的响应变慢与新增的失效模式。

★ 什么时候这条顺序不成立：当被加热对象的允许升温速率本身就没拿到时——那时不管拧哪个旋钮都判不出「够不够」，先去要规格书，⛔ 别用「感觉够快了」代替容差带。

⇒ 到这里，底图已经齐了：热源与排热出口两张清单、一条七档阶梯、一条「跨几档决定要不要中介」的判据、四种中介做法，以及两笔不可互推的账各自的形状。第 2 讲开始把这张底图用起来：发动机的余热到底有哪几条去路、同一份热被三家要时按什么排序、以及为什么「温差大所以换热快」这句在受控温对象上会把方向带反。
