F1-04 暖机策略与快速暖机热管理
课程代码 F1-04 · 板块 F 动力总成与整车其他热源 / 发动机冷却 时长 约 3.5 小时（7 讲） 前置 F1-01 发动机冷却系统设计；F1-03 电子水泵与按需冷却控制；B2-02 混动热管理架构 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 F1-04 大纲的完整展开版
按任务导航
| 你手上的事 | 直接看 | 还要配 |
|---|---|---|
| 判一台车的暖机为什么慢、慢在哪一格 | 第 1 讲 1.1（热账三项各能被谁动）· 1.3（「水温」是四个互不相等的读数） | 第 1 讲 1.2（先说清慢的是哪一条链）· 第 3 讲 3.7（没有正常包络就判不出「慢」） |
| 排一张分阶段暖机策略表（发动机/机油/催化器/座舱的先后） | 第 7 讲 7.1（五列表结构；第④列「被牺牲的是哪条链」⛔ 不许写「无」） | 第 1 讲 1.2（四条链的判据量就是触发量）· 第 7 讲 7.2（初态，否则表不可复现）· 7.4（退出那一格） |
| 选冷却侧的快暖机手段并说清各自代价 | 第 3 讲 3.1~3.4（小循环 · 零/微流量 · 缸盖保底流量 · 分体冷却）· 3.5（图控节温器只有一个单向自由度） | 第 5 讲 5.4/5.5（不配它会在冷却侧做对、在起燃那条链上做反）· 第 2 讲 2.7（两个手段的收益能不能相加） |
| 判这台车的座舱制热要不要上电加热顶、顶到什么时候 | 第 6 讲 6.1（Q̇_htr 三个输入里只有两个可调）· 6.2（余热供给间断而需求连续） | 第 6 讲 6.5（除霜是硬下限，压缩到此为止）· 6.8（电耗与油耗记两本账，⛔ 不互相换算） |
| 把「暖机达标」写成一条可复现、可验收的指标 | 第 7 讲 7.2（初态与复位条件）· 第 1 讲 1.3（写清是哪一个测点） | 第 1 讲 1.2（写清是哪一条链）· 第 5 讲 5.6（⛔ 不得跨链使用）· 第 3 讲 3.7（包络从哪来） |
⛔ 本课不覆盖：起燃机理与排气侧手段的实现 → F2-03 排气热管理与后处理起燃（催化器暖机）；油温窗口、油品与机油劣化 → F3-01 机油热管理与机油冷却器设计 F3-02 变速箱/减速器油温控制与油冷器；PTC 与热泵的实现 → C3-01 PTC 采暖系统设计与功率匹配 G9-01 高压 PTC 加热器结构与安全设计；除霜判据 → C5-01 前风窗除霜除雾法规与性能设计；诊断码形式与去抖 → K5-01 OBD/UDS 诊断与故障码（DTC）设计；规程与申报核算 → L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导；燃烧与后处理化学、油品配方本课全篇不讲。★ 以及不给的数：阶段切换点与退出门限的取值（K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段）· 催化器起燃床温 T_cat,LO 与起燃时限（F2-03 排气热管理与后处理起燃（催化器暖机））· 缸盖保底流量的最小值（F1-02 精确冷却/分体冷却与缸盖缸体温度管理）· 节温器基础开启温度与通电后的开启点偏移量（供应商数据表，须写明产品与工况条件）· 除霜除雾的最低送风需求（C5-01 前风窗除霜除雾法规与性能设计）· 冷起动段在整个循环排放中的份额（F2-03 排气热管理与后处理起燃（催化器暖机） L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导）· 电—油换算系数（L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导 B4-01 整车能量流与热量流协同分析）——⛔ 本课一个数都不给。
引言：热只有一份，等着要它的有四个地方
一份暖机方案最常见的结论是一句「暖机时间缩短了」，后面跟一张物料清单：上了涡壳水冷、加了排气余热回收、装了电加热器。这张纸答不了必然会被追问出来的两个问题——缩短的是哪一条链的暖机时间，以及为此哪一条链被牺牲了。这两个问题答不上来，不是方案写得不够细，是它还不是一份方案。
钉子①：暖机不是「加热」，是一份不够用的热在四个终点之间的分配
冷起动那几分钟，车上唯一的热源是燃料燃烧。没有任何一条暖机策略能凭空多造出一份热 ⇒ 它能动的只有三件事：
- 少散一点——减小 Q̇_loss（离开被暖对象的热流量，单位 W）。关节温器走小循环、电子水泵零/微流量、缸体与机舱保温、把暖风芯体那一支减流，动的都是它。⚠ 但动的只是某一格：Q̇_loss 至少有四格，零流量只拿掉经散热器的 Q̇_loss,cool 那一格，经缸体外表面与机舱散走的 Q̇_loss,amb 一格省不掉（第 2 讲 2.3、第 3 讲 3.2）。
- 把已有的热换个去向——总量一焦耳不变，只是换了收款人。涡壳水冷/集成排气歧管把本应随排气离开的热灌进冷却液；油—水换热器把冷却液的热送给机油。⚠ 凡是分同一份能量的两个手段，收益⛔ 不可相加（第 2 讲 2.7）。
- 故意降低效率，把热挤出来——动的是发动机热效率 η_th。推迟点火、抬高怠速、加浓都在这一类。⇒ 它是用油换热，代价必然落在油耗那一栏；除此之外只剩「引入外部能源」一条路（电加热、独立燃油加热器），代价换记在电耗或另一笔油耗上。
⇒ 第 2 讲还会拓出第四类——改变初态、热容与需求（驻车预热、减小要暖的热容、降低座舱的需求量）。它不在这本账的两项上，沿「Q̇_gen 与 Q̇_loss」这条线索永远数不到它，而在混动/增程平台上它常常是性价比最高的一格。
今天就能用的那一步。拿到任何一个被称作「快速暖机」的手段，⛔ 别看它的名字，按三问归类：
- 它减小的是 Q̇_loss 的哪一格？（省不掉的那一格给出了这条路的上界）
- 它改的是同一份能量的去向吗？（若是，凡与它分同一份能量的手段，收益⛔ 不许相加，必须联合评估）
- 它增加 Q̇_gen 吗？（只有降 η_th 与外部能源两条路 ⇒ 代价一定出现在另一本账上）
三问答完，你手上就有了这个手段在第 7 讲那张策略表里的第②列（本阶段把热优先给谁）与第④列（被牺牲的是哪一条链）。★ 第④列写不出来，说明这个手段还没判完——⛔ 不是它没有代价。
⇒ 由此得到本课对「暖机方案」的准入线：方案是一张分配表，不是一份物料清单。「上了哪几个件」是物料；「这一阶段热优先给谁、为此牺牲了哪一条链」才是方案。同理，「暖机时间缩短了」在说清缩短的是哪一条链之前不是结论。
⚠ 本课的份额、门限与时限全部是平台相关量，一个不给。给的是热账的结构、每个手段落在哪一格，以及要把它量化时该用哪一种实测法——想要数，路在正文里逐条写明。
钉子②：水温不是暖机进度的通用代理量
冷起动时温度不够的不是一样东西，是四样，而它们各有各的判据量：缸体/缸盖金属看 T_metal（摩擦与爆震裕度这条链认它，⛔ 不认冷却液温度；★ 量产车上它不可直接测，由共轭传热仿真或试验件热电偶给出）· 机油看 T_oil,sump 与 T_oil,gal · 催化器看床温 T_cat 有没有达到起燃床温 T_cat,LO（★ 量产多为模型估算而非实测，用它下判断时必须写明是哪一种）· 座舱看出风温度 T_air,out 与视野安全，而它的热来自暖风芯体进液温度 T_cool,htr,in。
四条链的时间常数也不同（τ_metal · τ_oil · τ_cat，座舱那条由 T_cool,htr,in 决定）⇒ 它们的达标次序是可以排的，而次序在低温下会重排（第 1 讲 1.6）。四个时间常数的具体值全部是平台相关量，本课⛔ 不给，也⛔ 不说「某一个比另一个大几倍」。
★ 更要紧的是催化器那一条：它的驱动量是排气焓 Ė_exh，与冷却液侧方向相反——热更多留给冷却液，Ė_exh 就减少，起燃反而更慢。⇒ 这不是先后问题，是同一时刻的份额分配，本课最核心的一次取舍就在这里（第 5 讲 5.4）。
⇒ 全课一条硬口径：任何一处说「暖机完成」「暖机时间」，都必须同时说清哪一条链、哪个量、哪个测点、哪个初态。⛔ 用发动机出水温度达到调节温度代表全局进度，是本课明令禁止的一件事；尤其⛔ 不得据它判断催化器起燃。⚠ 反过来也要说清楚：这个时刻本身不是坏指标——它是本体与机油那两条链的合理代理，也是暖机包络与在线诊断的载体；错的是把它跨链使用（第 5 讲 5.6）。
本讲义此后凡写「水温」一律带测点下标：T_cool,out ＝ 发动机出水口，本课默认所指 · T_cool,head ＝ 缸盖出口，低流量时与前者差最大 · T_cool,htr,in ＝ 暖风芯体进液，座舱这一路真正看到的那个。⛔ 全课不写「水温＝某个数」。这三个数为什么恰恰在暖机段差得最大，见第 1 讲 1.3。
反钉子：手段的方向由它动了热账哪一格决定
名字会往错误方向暗示，而且三次里有三次。
一、加热式（图控）节温器。名字里有「加热」，于是它很自然被读成这样一句话——「加热式（图控）节温器的『加热』是给发动机加热，所以暖机时给它通电能暖得更快。」⛔ 这句话是错的，错在宾语：通电加热的是它自己的蜡包。给蜡包的加热电阻供电 ⇒ 蜡提前融化 ⇒ 开启点向低温方向移动 ⇒ 阀更早开 ⇒ 提前走大循环 ⇒ 暖机更慢。它的基础开启温度本就设计得比常规蜡式高，暖机期不通电、让它自然晚开，就是它对暖机的全部贡献；那个加热电阻是热机后按负荷压水温用的。⇒ 暖机段的正确用法是不通电。
★ 读者会做反的那个具体动作就是这一条，而它之所以能在真实项目里长期存活，是因为它带来的现象会把排查引向别处：暖机变慢，人会去查水泵、查节温器件本身、查散热器支路，⛔ 不会去查那条加热指令。⚠ 它的自由度只有一个，而且单向——只能把开启点往低温方向提，⛔ 不能往高温方向推；要「既能晚开又能早开」得换电子阀或纯阀控（第 3 讲 3.5、F1-03 电子水泵与按需冷却控制、G4-04 比例阀/流量分配阀与回路调节）。
二、涡壳水冷 / 集成排气歧管。名字里是「冷却」，实际做的是把本应随排气离开的一部分热灌进冷却液 ⇒ 对发动机本体暖机是加速；而 Ė_exh 因此减少 ⇒ 对催化器起燃是推迟。一个手段，两条链，方向相反（第 3 讲 3.8、第 5 讲 5.5）。
三、推迟点火（催化器加热模式）。听起来只是牺牲油耗，实际是把能量从曲轴功搬到排气焓 ⇒ 对起燃是加速，对本体暖机不是（第 5 讲 5.3）。
⇒ 判一个手段方向的问句只有一句：它把热从哪一格搬到哪一格。名字不进这句问话。⚠ 后两个例子还顺带说明另一件事：「它对暖机是好是坏」这个问法本身就没有单值答案——必须先说清是哪一条链。
⇒ 本课最后交出来的东西，形状就是钉子①那张表：一张分阶段的分配表，五列，每一阶段都写明把热优先给谁、被牺牲的是哪一条链，外加让它可复现的那套口径（初态、测点、复位条件）。⛔ 它不是一组可以抄的取值——切换点的数值有另一个属主（K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段），而没有初态与测点的「暖机时间」，抄过去也用不了。
第 1 讲 一份热、四个终点：先把账本、测点与边界定下来
冷起动那几分钟，是整台车一年里热管理最拥挤的一段时间：缸体缸盖要升温、机油要降黏、催化器要越过起燃、座舱要出热并保住视野——而它们分的是同一份刚刚开始燃烧的燃料放出的热。这一讲不讲任何一个手段（手段从第 2 讲开始），它只做一件事：把记账的规矩定下来。账本是哪一条式子、账上有哪几格、每一格由谁承担、每一条链认哪个读数、以及这门课自己的边界画在哪里。
先做这件事的理由很实际：暖机这件活上最贵的错误，几乎都不是「手段选错了」，而是记错了账——把一条链的读数当成全局进度、把两笔来自同一份能量的收益相加、把「换了一个测点」得到的改善当成工程收益。这三类错误的共同点是：做完之后各自的报表全是绿的，要到另一条链的验收环节才暴露，而那时通常已经排到认证阶段，改起来最贵。
本讲的次序是：账本与它的三项（1.1）→ 四个终点各认各的判据量（1.2）→「水温」到底是哪一个读数（1.3）→ 冷起动多花的钱记在哪几格（1.4）→ 磨损为什么是三件事而不是一件（1.5）→ 低温同时改了哪几格（1.6）→ 暖机不达标的后果与那条在线判据的物理由来（1.7）→ 本课的射程（1.8）。
开始之前，先把全课通用的记号规矩一次说完，后面各讲照此、⛔ 不再重复：
| 规矩 | 内容 |
|---|---|
| 热流量与能量分开 | 带点的 Q̇ 一律是热流量（单位 W）；要说「这一段一共给了多少热」时改用 E（单位 J）。⛔ 全课不用 Q 表示体积流量——体积流量记 V̇（本课用 V̇_cool，L/min），质量流量记 ṁ |
| 温度必带测点下标 | 本课同时出现三个冷却液测点与四条链各自的温度，丢下标就无法判读。⛔ 全课禁止裸写 T，也⛔ 禁止写「水温＝某个数」 |
| 时间常数与热导必带下标 | 本课同时出现四个时间常数（τ_metal · τ_oil · τ_cat · τ_wax）与四个部件级热导（UA_rad · UA_htr · UA_amb · UA_ohx），⛔ 一律不许裸写 τ 或 UA。另有一个把当下各格合起来的等效热导，本课记 UA_eff（W/K），它⛔ 不是那四个中的任何一个（定义在 1.1） |
| 正负号 | 以被暖对象为控制体、吸热为正；Q̇_loss 定义为离开被暖对象的热流，它取正值即表示散失。⛔ 全课不中途改号 |
| 时间轴零点 | t＝0 ＝首次着火那一刻。⛔ 不是钥匙上电、⛔ 不是起动机接合、⛔ 不是车辆开始移动。混动/增程还要另写明是「本次行程的首次起动」还是「本次起动」，两者初态完全不同（第 7 讲 7.2） |
1.1 账本只有一条式子，三项各有各的主人
是什么。把要暖的那个东西——缸体与缸盖金属，连同它水套里的冷却液、机油与附件——当作一个集总热容，它的温度怎么走，由一条式子记账：
C_th · dT/dt ＝ Q̇_gen − Q̇_loss
三项各自是：C_th（等效集总热容，J/K：要暖的东西有多重、多难暖）·Q̇_gen（W：这一刻有多少热进了被暖对象）·Q̇_loss（W：这一刻有多少热离开了它）。式子里那个减号不是任意约定的结果，而是上面记号规矩的第四条：Q̇_loss 已经定义成「离开」，所以它取正值时账面就该减。
为什么这条式子值得当全课的骨架。因为它把「手段」这个含糊的词，换成了一个可以当场回答的问题：它动的是这三项里的哪一项。全课的手段清单就是照这三项数出来的（第 2 讲展开），对应关系是：
| 账本上的位置 | 动它意味着什么 | 典型动作 | 本课在哪儿讲 |
|---|---|---|---|
| Q̇_loss | 少散一点 | 节温器关走小循环 · 电子泵零/微流量 · 分体冷却缸体零流量 · 暖风断流或减流 · 缸体与机舱保温 | 第 2 讲 2.3、第 3 讲 |
| Q̇_gen 的构成 | 总量一焦耳没变，只换了收款人 | 涡壳水冷与集成排气歧管 · 油—水换热器 · 排气侧的保温与布置 | 第 2 讲 2.4、第 3 讲、第 4 讲、第 5 讲 |
| Q̇_gen 的总量 | 只有两条路：降低发动机热效率 η_th，或引入外部能源 | 点火推迟与抬怠速 · 电加热 · 独立燃油加热器 | 第 2 讲 2.5 |
| C_th 与初值 T(0) | 少暖一点，或从更高的起点开始暖 | 驻车预热与预约暖机 · 减小热容 · 起步后带载 · 降低座舱需求 | 第 2 讲 2.6、第 6 讲 |
易错点。⛔ C_th 不是「金属质量 × 金属比热」。金属侧可以查手册取量级值（铝合金约 0.9 kJ/(kg·K) 量级、铸铁约 0.45 kJ/(kg·K) 量级，来源等级＝手册/物性库），但账上还有水套里那几升冷却液、油底壳里那几升机油以及附件——冷却液的比热容本课⛔ 不重复给值，用到时按其浓度与温度取自 A1-07 热管理常用工质的热物性与查用 的查用口径，配方相关性见 H7-01 冷却液（乙二醇型）配方、性能与劣化；方向性结论是明确的：单位质量的冷却液能装下的热明显多于金属，所以水套里那份液体在 C_th 里绝不是可以抹掉的零头。漏掉它们会把 C_th 算小、把 τ_metal 算小、把暖机想得比实际快。 ⛔ Q̇_gen 也不是燃料输入功率，更不是缸内放热率——它只算进了被暖对象的那一部分。曲轴功、随排气离开的那一份、直接传给机油的那一份，都在这条式子的外面（下面这张图把它们一次画全）。

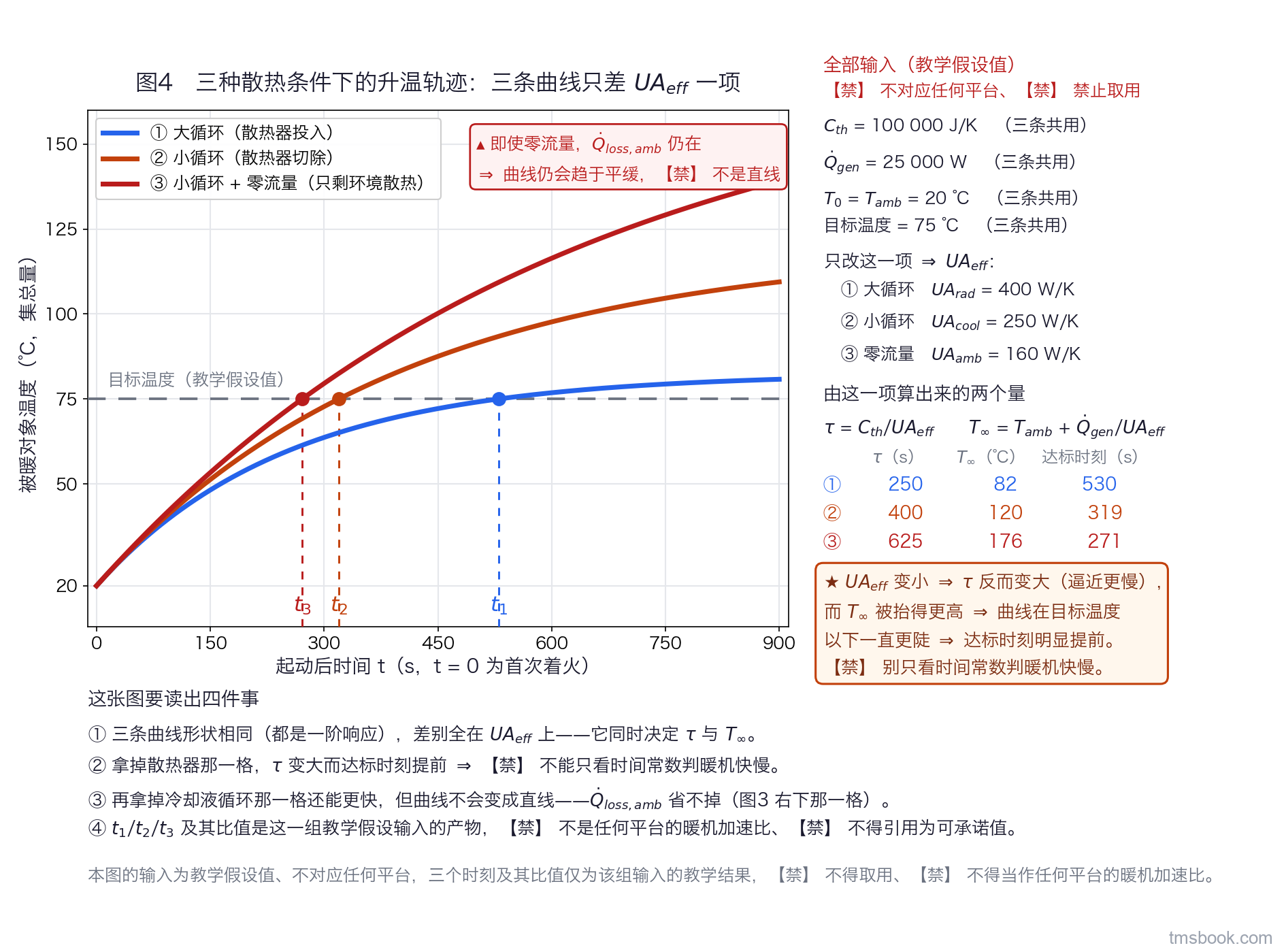

从账本到时间常数。在一段工况稳定的暖机里，把 Q̇_gen 近似当常数、把散失近似写成 Q̇_loss ≈ UA_eff·(T − T_amb)，账本就退化成一阶响应：
T(t) ＝ T_∞ − (T_∞ − T_0)·exp(−t/τ_metal)， 其中 τ_metal ＝ C_th / UA_eff， T_∞ ＝ T_amb + Q̇_gen / UA_eff
这里的 UA_eff（W/K）是当下这套散热通路各格合起来的等效热导，它随策略变：走大循环时它含散热器那一格（UA_rad），关掉节温器走小循环就把这一格拿掉，再把泵停到零流量又把冷却液循环带走的那一份拿掉，最后剩下的是缸体外表面与机舱那一格（UA_amb）。⚠ UA_eff 是各格之和，⛔ 不是那四个部件级热导中的任何一个，两者⛔ 不可互相代入。本节讨论的对象是缸体缸盖这条链，故下面的时间常数一律写作 τ_metal。本讲最重要的一个定量直觉就在这里：暖机手段真正改的是 τ_metal 这个台阶，⛔ 不是把曲线整体平移。
它同时给了三条边界，缺一条就会把结论用过头：① ★ UA_eff 变小时 τ_metal 反而变大（τ_metal ＝ C_th/UA_eff，分母变小则商变大），而暖机仍然更快——因为同一个 UA_eff 也出现在 T_∞ ＝ T_amb + Q̇_gen/UA_eff 的分母上，渐近温度被抬高的幅度更大，曲线在到达目标温度之前一直更陡。⇒ ⛔ 别拿时间常数单独当「暖机快慢」的答案：只报「τ_metal 变大」的结论会把方向说反（完整的一次代入见「关键公式详解」，那里 τ_metal 变成 4 倍而到达目标温度的时间只有原来的 0.55 倍）。⚠ 被抬高的 T_∞ 正是零流量的代价所在——它同时解释了为什么零流量既能加快暖机、也能在维持过久时把局部温度推到不该去的地方（第 3 讲 3.3）；② 即使零流量，UA_amb 仍在 ⇒ 曲线仍会趋于平缓，⛔ 不会变成直线；③ 一阶近似只在「工况稳定、Q̇_gen 大体不变」时成立，怠速转到高负荷、暖风忽开忽关的时段都不满足它，那时这条式子只能用来读方向、⛔ 不能用来读时间。
今天就能用的一步：从一条实测暖机曲线反解出这台车的 UA_eff。这一步不需要任何供应商数据，用你手上已有的记录就能做完：
- 取同一次冷起动的 T_cool,out(t) 记录，选两个都落在纯升温段（节温器还没开、调温还没介入）的时刻 t₁ < t₂，读出 T₁、T₂；
- 取该工况的准稳态温度 T_∞（曲线拉平后的值；若调温提前介入，用升温段末尾的趋势外推）；
- 代入 τ_metal ＝ (t₂ − t₁) / ln[(T_∞ − T₁)/(T_∞ − T₂)]；
- 等效热导 UA_eff ＝ C_th / τ_metal。
⚠ 三条使用限制写在一起：① 解出的是这一组工况条件下的 UA_eff，⛔ 不是任何单个部件的热导；② 想拿到「某一格值多少」，做法是分层重测——大循环、小循环、零流量各测一次，两次 UA_eff 之差就是被切掉的那一格；③ 若 C_th 无处取，可以干脆不求它——本课要的全部结论只用到 τ_metal 的比值，⛔ 不需要 C_th 的绝对值。判出 UA_eff 之后的下一个动作是把它填进第 7 讲那张策略表的「这一阶段动的是哪一格、动了多少」一列；什么时候这条反解不成立：工况在两点之间变过（怠速转带载、暖风开关变化、风扇启停），或者升温段太短、两点的温差小到读数噪声可比——这两种情况下解出的 τ_metal 只是噪声的产物。
1.2 四个终点各认各的判据量与时间常数，「水温」不是通用进度条
是什么。冷起动这几分钟里温度不够、且有人为它负责的东西不止一个。本课把它们处理成四条并列的链，每条链有自己的判据量、自己的时间常数、自己的热到达路径，也有自己的验收人：
| 终点（链） | 它认的判据量 | 时间常数 | 热是怎么到它那儿的 | 谁在验收它 |
|---|---|---|---|---|
| 缸体/缸盖金属 | T_metal | τ_metal | 燃烧直接传给金属 | 摩擦、爆震裕度、燃烧稳定性 |
| 机油 | T_oil,sump 与 T_oil,gal | τ_oil | 经金属换热 + 自身摩擦生热（二阶传递） | 油耗、磨损、机油劣化 |
| 催化器 | T_cat 是否达到起燃床温 T_cat,LO（定义见第 5 讲 5.1） | τ_cat | 经排气焓流（本课记 Ė_exh，W；完整定义见第 3 讲 3.8） | 冷起动排放 |
| 座舱 | T_air,out 与视野安全 | 由 T_cool,htr,in 决定 | 经冷却液到暖风芯体 | 舒适 + 除霜除雾（属主 C5-01 前风窗除霜除雾法规与性能设计） |
⚠ 这四条链画在一起的样子见引言末的图1（含每条链的判据量、时间常数与热的到达路径）；它们在常温与低温两种条件下达标次序的对照，见本讲 1.6 的图6。
为什么必须并列而不能合成一个进度条。因为这四条链的驱动量不同，而其中一条与其余三条方向相反：金属、机油、座舱这三条的热都从冷却液侧这一支走，催化器那一条的驱动量是排气焓——热更多地留给冷却液，就意味着 Ė_exh 减少、床温上得更慢。⇒ 一个让水温曲线更好看的动作，完全可能同时让起燃变晚。这是全课取舍的根，第 5 讲 5.4 会把它推到底。
工程量级。四个时间常数的相对次序是可以讲的：τ_cat 最短（催化器热容小，而驱动它的排气焓在着火后立刻就有），机油与座舱那两条最晚（机油是二阶传递，座舱还要再经一次冷却液到空气的换热）。⛔ 但这四个时间常数的具体值全部是平台相关量、一个不给，也⛔ 不许说「某一个是另一个的几倍」——本课既然不给它们的单点值，就不能拿它们做倍数比较。
易错点。 ⛔ 不得用「T_cool,out 达到调节温度」代表全局暖机进度——它是金属与机油那两条链的合理代理，⛔ 但它不是催化器那条链的代理，理由就是上面那句方向相反（第 5 讲 5.6 会把这条推到一个可当场判真假的结论上）。 ⚠ 四个判据量里有两个在量产车上拿不到直接测量：T_metal 靠共轭传热仿真或试验件热电偶给出；T_cat 多为模型估算而非实测。⇒ 用它们下判断时，必须写明手上这个数是实测还是模型值——两者的不确定度来源完全不同，而报表上它们长得一模一样。
今天就能用的一张表。把上面那四行照抄成一张四行五列的表，五列是：链 | 判据量 | 这个数是实测还是模型 | 测点或估算器在哪 | 这一条谁签字。填一遍通常十几分钟。填不满的那一行，就是你此刻说不清的那条链——而暖机方案里被牺牲掉的，基本上总是那一条。判出来之后的下一个动作：把填不出「谁签字」的那条链，在第 7 讲的策略表里单列一行，写明它的达标事件由谁验收；这条自查什么时候不够用：混动/增程平台还要再加一问——「这条链在发动机不转的时段里靠什么维持」，那是第 6 讲 6.2 的题目。
1.3 「水温」是哪一个读数：测点全集与本课的默认口径
是什么。「水温到了」这句话在暖机段至少对应四个互不相等的读数：
| 读数 | 它代表什么 | 暖机段它偏向哪一侧 |
|---|---|---|
| T_cool,head（缸盖出口） | 最接近热流密度最高的那一区，沸腾裕度这条判据靠近它 | 低流量时偏高，与其余各点的差最大 |
| T_cool,out（发动机出水口） | 本课「水温」的默认所指，也是绝大多数平台唯一实际存在的那个量产测点 | 居中，受缸体与缸盖两路混合比例影响 |
| T_cool,htr,in（暖风芯体进液） | 座舱这一路真正看到的那个温度 | 因沿程散失与支路混合而偏低，且随暖风支路流量变 |
| 节温器感温处 | 它决定阀什么时候动 | 取决于安装位置（缸体侧、出水侧或双感温），⛔ 与仪表上那个数不是一回事 |
为什么偏偏是暖机段差最大。三条原因叠在一起：① 流量低 ⇒ 输运弱，冷却液在各处停留久，沿程温降大；② 支路在通断切换（节温器、暖风阀、油—水换热器支路）⇒ 混合关系本身在变；③ 到了零流量段，传感器读到的是滞留液的温度——无流即无输运，它既不代表缸盖最热点，也不会随最热点上升而同步上升（第 3 讲 3.3 会把这一条推到安全判据上）。
工程量级。⛔ 本课不给任何一对测点之间的温差数值——它随流量、支路拓扑与布置变。给的是一条方向性结论，它不依赖任何数值：流量越低，各测点之间的差越大；⇒ 恰恰是最需要精细判断的零流量段，单点水温的代表性最差。
易错点。⛔ 不得把仪表水温当成标定用的读数——仪表那一路通常经过滤波、限幅与显示映射（很多平台在相当宽的一段区间里让指针停在中间不动），它是给驾驶员看的，⛔ 不是给标定工程师读的。要用就用原始通道。
今天就能用的三问。拿到任何一个写着「水温」的数（报告里的、标定表里的、别人口头说的），当场问三句：① 它取自哪一个点？② 取数那一刻主回路流量是多少？③ 如果那时是零流量段，你手上这个数代表的是滞留液，还是缸盖最热点？三句都答得上来，这个数才可以进结论；有一句答不上来，它只能当作一条待核的线索。什么时候这三问还不够：跨平台比较时还要再加一问——两台车的 T_cool,out 传感器装在同一个位置吗（出水管上游与下游、节温器前与节温器后，都会给出不同的数）。
⇒ 本节末把口径钉死，后面各讲照此：凡涉及缸盖沸腾裕度一律显式写 T_cool,head，凡涉及座舱取热一律显式写 T_cool,htr,in，不加说明时「水温」指 T_cool,out。
1.4 冷起动多花的钱记在哪几格：油耗、排放、磨损之外还有四格
是什么。沿「油耗、排放、磨损」这三项数，只能数到六格；把「还有没有不在这条线上的」这一问补上，会再拓出三格，而它们恰恰是混动/增程平台上最重的两格所在：
| # | 这一格是什么 | 记在哪一本账上 | 由哪条链承担 | 怎么把它单独看出来 |
|---|---|---|---|---|
| ① | 冷机摩擦功高（油黏、间隙未热膨胀到位、环张力） | 燃油 | 金属 + 机油 | 逐秒油耗配工况标记做分账；台架侧用 FMEP（测法口径见第 4 讲 4.1） |
| ② | 混合气加浓（壁面油膜、雾化差） | 燃油 | 金属（缸壁温度） | 逐秒喷油量与空燃比记录，与热机同工况对比 |
| ③ | 为催化器加热而故意降效率（点火推迟、抬怠速、二次空气） | 燃油 | 催化器 | 同一工况开关该标定分支各跑一次，读油耗差 |
| ④ | 起燃前几乎无转化的 HC/CO | 排放 | 催化器 | 秒级累积排放曲线，取起燃时刻前后两段的面积比 |
| ⑤ | 冷机颗粒物与颗粒数（缸内壁面湿润，直喷尤甚） | 排放 | 金属（缸壁） | 同上；量化去向 F2-03 排气热管理与后处理起燃（催化器暖机） |
| ⑥ | 边界润滑、干启动与腐蚀性磨损 | 磨损 | 机油 + 金属 | 三条路各有各的证据，见 1.5 |
| ⑦ | 机油劣化：燃油稀释、乳化、结泥 | 累积代价（⛔ 不属于「这一次冷起动」） | 机油 | 机油液位上升、黏度下降、在用油分析 → F3-01 机油热管理与机油冷却器设计、F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略 |
| ⑧ | NVH 与驾驶性：冷机怠速抖动、暖风不出热的抱怨 | 客户可感知（⛔ 不在工程三项里） | 金属 + 座舱 | 主观评价与客户抱怨条目，⛔ 不要指望它出现在油耗排放报表上 |
| ⑨ | 电耗：混动/增程用电加热顶座舱 | 电 | 座舱 | 电加热器功率 × 投入时长 → B4-02 冬季续航掉电与热管理能耗拆解；口径见第 6 讲 6.8 |
⚠ 还有一格性质不同、留到第 7 讲讲：申报口径上的代价——暖机时长同时是能耗与排放申报值的敏感项（去向 L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导）。
工程量级。⛔ 上面九格没有一格给份额——它们全部是平台相关量，随排量、油品、标定、市场区域与试验规程变。给的是分账的结构与两条实测法：燃油侧用逐秒油耗 + 工况标记做分账（把冷起动段与热机段、怠速与带载分开累积）；排放侧用秒级累积曲线取起燃前后两段的面积比——这个比就是你这台车上「冷起动段占多少」的答案，⛔ 而它只对你这台车成立。
易错点。⛔ 不得把「冷起动油耗高」整笔挂在发动机头上。低温下变速箱油与减速器油的拖曳、轮胎滚阻同样在涨，它们吃掉这笔账里的一格；不分账就会出现最典型的一种浪费：整个团队在冷却侧优化了两个月，而那台车真正的大头在行驶阻力侧。⇒ 分账表至少要把「发动机侧」与「行驶阻力侧」拆成两列（传动系与轮胎那一侧不在本课射程，去向 F3-02 变速箱/减速器油温控制与油冷器、B4-01 整车能量流与热量流协同分析）。
今天就能用的产物规格。一张分账表，列固定为六列：时间戳 | 工况标记（怠速/带载/滑行/发动机停机） | 逐秒油耗 | 累积排放 | 这一秒的支出记在上表哪一格 | 这一格归哪条链。第五列填不出来的那些秒，就是你现在讲不清代价从哪来的时段——它通常正好落在两个标定阶段的切换点上，而那正是第 7 讲要写进策略表的地方。
1.5 磨损为什么集中在冷起动：三条机理不同的路，⛔ 不是同一件事
是什么。「发动机磨损很大比例集中在冷起动阶段」这句话背后不是一条机理，是三条：
| 路 | 机理 | 主要发生在什么时候 | 观测证据 | 它靠什么缓解 |
|---|---|---|---|---|
| ① 干启动 | 停机后油膜流回油底壳，首次着火前后主油道尚未建压，摩擦副在无充分油膜的状态下先动了几转 | t＝0 前后几秒 | 起动后油压建立时间、轴瓦与凸轮轴摩擦副的磨痕形态 | 止回结构与预供油、停机策略——⛔ 与油温几乎无关 |
| ② 边界润滑 | 低温高黏使泵送与到达变慢，同时冷态间隙尚未达到设计值，局部处于边界或混合润滑区 | 从 t＝0 到 T_oil,gal 进入窗口 | 主油道压力与到达时间、摩擦副表面形貌 | 油品与油温——这一条正是第 4 讲要加速的那件事 |
| ③ 腐蚀性磨损 | 燃烧生成的水在冷壁面凝结，与燃烧产物一起形成酸性环境 | 整个欠温期，且随短途累积 | 在用油分析（酸值、水分、燃油稀释度） | 让水尽快蒸掉——看的是油温与持续时长的组合，见第 4 讲 4.6 |
为什么必须拆开。三条路的缓解手段完全不同，而把它们混成一句「冷起动磨损大」之后，读者几乎必然得出同一个结论：「那就把油温提上去」。这个结论对第②条完全有效，对第③条只对了一半（还要有足够的持续时长），对第①条几乎无效——那是停机与起动瞬间的事，跟这次暖机策略无关。⇒ 一个把预算全押在「加快机油暖机」上的方案，可以对着一台真实问题是干启动的发动机做半年而毫无进展。
工程量级。⛔ 本课不给任何磨损份额与寿命折算——它们随平台、油品与工况变。⛔ 尤其不得写「冷起动磨损占整机磨损的 N 成」这类句子：那个数本课没有核过任何来源，它在行业里被反复转述，而转述链上通常已经没有原始出处了。给的是上表那三条路各自的观测证据与去向（F3-01 机油热管理与机油冷却器设计、F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略）。
今天就能用的三问。下次拿到一份写着「冷起动磨损」的问题描述，先用三问把它归到上表的哪一行：① 磨痕或失效出现在哪些摩擦副上？② 它与停机时长相关、与环境温度相关，还是与行程长度相关？③ 换过油品之后有没有改善？与停机时长相关且换油品无改善 ⇒ 多半是第①条；与环境温度相关且换油品有改善 ⇒ 第②条；与行程长度相关、且在用油分析出现酸值与水分异常 ⇒ 第③条。判完之后的下一个动作各不相同：第①条去找停机与起动策略（不在本课），第②条进第 4 讲的机油暖机路径，第③条进第 4 讲 4.6 的油温窗口下沿。这条判法什么时候不成立：三条路可以同时存在，尤其混动/增程平台上发动机反复起停，第①条的发生次数被放大很多倍 ⇒ 那时要的不是二选一，是把三条各自的证据都取一遍。
1.6 低温同时改了哪几格：⛔ 不只是初始温差更大
是什么。把常温冷起动与低温冷起动逐格对照，会发现变的不止 ΔT 一项：
| 账上的位置 | 低温下发生了什么 | 方向 |
|---|---|---|
| Q̇_loss,amb 与 Q̇_loss,cool | 与环境温度 T_amb 的驱动温差更大 ⇒ 两格都变大 | 散失↑ |
| Q̇_gen 的构成 | 为着火稳定与快速起燃，加浓与点火推迟的份额更重 ⇒ 同一份燃料里进入被暖对象的那一份被挤掉更多 | 结构变 |
| C_th 与机油那条链 | C_th 本身不变，但机油黏度使泵送与搅油损失变大、与金属的换热变差 ⇒ τ_oil 明显拉长 | 次序变 |
| 座舱需求 | 从「舒适」升级为视野安全（除霜除雾），需求量与优先级同时跳变 | 跳变 |
| 混动/增程再加一格 | 动力电池也进入低温窗口，抢走另一份能量（去向 D3-01 电池加热策略：PTC / 热泵 / 液热、B2-02 混动（HEV/PHEV）热管理架构与工作模式切换） | 新增一路 |
为什么这一节值得单列。只把低温理解成「起点更低、所以久一点」，会直接得出一个错误做法：把常温标定好的分阶段策略等比例拉长。而上表说明，低温改的是结构而不是尺度——四条链的达标次序会重排、重叠加剧，常温那套的先后关系不再成立（第 7 讲把「不得直接下放」写成硬要求）。
工程量级。⛔ 本课不给任何低温工况下的时限、功率或份额数值。
两个低温温度点，两个属主（本节只立口径，误用方向在第 7 讲 7.3 展开）。谈低温时手上会同时出现两个数，它们看起来同类、实际归两个不同的人管：
- 认证低温冷起动工况点。本课程体系点名的那个点是 −7 ℃。四条限定必须同时写明：① 本节与第 7 讲 7.3 两处在讲它的口径与误用方向；② 本课的结论不依赖它的取值——把它换成符号 T_cert,low，「按认证点标定会在更冷处失效」这个论证照样成立；③ 来源等级＝标准转述·未取得原文，以你手上那一版及其修改单为准，版次与实施日期以现行目录为准、引用前须核；④ ⛔ 不作设计输入。
- 平台冷端标定点。它是另一个数、另一个属主，由本项目的市场区域与设计输入定。本课程体系在误区里举到的更冷条件（如 −20 ℃ 这一量级）是工程冷端工况的举例，⛔ 不是任何标准的限值，端点⛔ 不作可承诺值。
今天就能用的一张对照表。把上面五行照抄成一张三列表：账上的这一格 | 常温下它是什么 | 低温下它往哪个方向变，然后逐格填自己平台的答案。填的过程本身就会暴露一件事：多数团队能填满前两行，第四行（座舱需求跳变）与第五行（电池抢热）常常是空的——而那两行正是低温下最先失控的两格。填完之后的下一个动作：把「方向」那一列里出现「跳变」或「新增」的行，单独拿到第 7 讲的策略表里排先后；这张表什么时候不够用：它只回答「哪几格变了」，⛔ 不回答「变了多少」——后者要在环境舱里按初态分层实测，⛔ 不能靠常温数据外推。
1.7 暖机不达标的后果，与那条在线判据的物理由来
是什么。暖机长期不达标最典型的一条链是：节温器卡开 ⇒ 冷却液长期走大循环 ⇒ 长期过冷。放到 1.1 的账本上，它等价于 UA_eff 里多了一格永远接通的散热器（UA_rad 拿不掉）⇒ τ_metal 变大、准稳态温度 T_∞ 下移。后果分两层：即时层是冷起动排放与油耗持续恶化（每一次起动都在付）；累积层是机油长期落在油温窗口下沿以下，燃油稀释、乳化与结泥（见第 4 讲 4.6，机理与统计去向 F3-01 机油热管理与机油冷却器设计、F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略）。
为什么这一节归热管理而不是归诊断。车上那条在线判据的形式是「暖机时限窗口内 T_cool,out 未达调节温度」——它之所以成立，物理由来正是本讲的账本：正常暖机的 T_cool,out(t) 落在一条由 C_th、UA_eff 与工况共同决定的包络带内；卡开使 UA_eff 多了一格，轨迹会掉出包络带的下沿；卡闭则相反，升温异常快、随后走向过热。⇒ 那条带的取值只有热管理这边给得出来——诊断部门拿不到工况标记与初态记录，只能取一条保守到永远不报警的阈值，而那等于没有这条诊断。
工程量级。⛔ 本课不给窗口的时限与温度阈值，也⛔ 不给包络的宽度——全部是平台相关量。给的是取值的来源链，它四步都可执行：实测暖机曲线族 → 按环境温度与初态分层取包络 → 留裕度 → 交诊断落成判据。⚠ 第二步的「分层」不是可选项：把所有工况混在一起取包络，会得到一条宽到永远不报警的带——那时这条诊断在配置表上是存在的，实际什么都拦不住。
易错点。⛔ 判据的形式不在本课：怎么写成故障码、怎么去抖、怎么防误报，去向 K5-01 OBD/UDS 诊断与故障码（DTC）设计；标定流程去向 K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段。⛔ 本课不给任何故障码编号，也不给判据的具体形式。本课交出去的只有两样：那条包络带，和它是在什么初态与工况下测出来的。
今天就能用的产物规格：一份暖机曲线族的记录规格。它值得单独立一条纪律，因为这份记录一次就有，事后补要重新占环境舱：
- 必记通道：T_cool,out · T_cool,head · T_cool,htr,in · T_oil,sump · T_amb · 车速与发动机转速/负荷 · 节温器与水泵的执行器状态（⛔ 不是指令，是实际状态）· 暖风与鼓风机档位；
- 必记初态：冷浸时长、冷浸时的边界条件（风速、日照、地面）、以及这是不是本次行程的首次起动；
- 必记分层维度：环境温度 · 初态 · 工况——它们就是第二步取包络时的分层键。
缺了执行器状态那一路，日后没有任何办法把「节温器提前开了」与「这台车本来就散得快」分开；缺了初态，整族曲线不可比也不可复现（第 7 讲 7.2 会把这一条写成硬要求）。什么时候这份规格还要加通道：混动/增程平台必须再加发动机起停时刻序列——没有它，同一条曲线上的每一段各自属于哪一次起动都说不清。这一节对应的包络与故障轨迹图放在第 3 讲 3.7（图13），因为那里才把执行器侧的动作讲完。
1.8 本课的射程：交付什么、只给去向的是什么、明确不做的是什么
这门课坐在好几个属主的交界上——冷却回路、机油、排气后处理、座舱、诊断、标定、试验规程各有各的课。不先把界划清，它就会写成一份到处越界的转述。所以第 1 讲的最后一节把边界一次说死：
本课交付四样。 ① 冷起动的热账结构与四条链的判据量口径（本讲）； ② 手段全集，以及每个手段对四条链各自的方向（第 2 讲）； ③ 冷却侧、机油侧、排气侧、座舱侧四域的手段与它们各自的代价（第 3~6 讲）； ④ 一张分阶段暖机策略表，以及让它可复现、可验收的口径（第 7 讲）。
本课只给去向的，逐样带去处。
| 你可能想在本课找、而本课只指路的 | 去向 |
|---|---|
| 各阶段切换点的取值、退出门限、交叠与迟滞宽度；排放与舒适双判据的验收 | K6-11 混动/增程热管理标定：热请求门限、余热接管与 PTC 交叠退出、暖机分阶段 |
| 起燃机理、排气侧手段的实现，以及起燃床温与起燃时限的取值 | F2-03 排气热管理与后处理起燃（催化器暖机） |
| 排气余热回收装置的实现与选型 | F2-04 排气余热回收与热电利用；涡轮与涡壳侧 F2-06 涡轮增压器本体热管理：涡壳/轴承体冷却、停机热浸与机油焦化、电动增压器 |
| 机油的油温窗口、油品，以及机油劣化的机理与统计 | F3-01 机油热管理与机油冷却器设计、F4-03 混动/增程发动机低利用率的累积热后果与维护性热策略 |
| 变速箱油与减速器油的温度窗口与判据 | F3-02 变速箱/减速器油温控制与油冷器；混动专用变速箱另见 F4-01 混动专用变速箱（DHT）热管理 |
| 缸盖保底流量的最小值、水套与分体冷却的设计 | F1-02 精确冷却/分体冷却与缸盖缸体温度管理、F1-01 发动机冷却系统设计（大小循环、节温器） |
| 电子水泵与按需冷却的控制实现；多通阀与纯阀控 | F1-03 电子水泵与按需冷却控制、G4-04 比例阀/流量分配阀与回路调节 |
| 电加热与热泵的实现、功率匹配 | C3-01 PTC 采暖系统设计与功率匹配、G9-01 高压 PTC 加热器结构与安全设计 |
| 除霜除雾的最低需求与判据 | C5-01 前风窗除霜除雾法规与性能设计、C5-02 风窗气流组织与除霜风道 CFD |
| 在线判据的形式、故障码与防误报 | K5-01 OBD/UDS 诊断与故障码（DTC）设计 |
| 试验规程口径、申报值与加权方式 | L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导、L3-01 环境舱整车热管理试验（高低温/快充） |
| 混动/增程的架构与发动机运行占空比 | B2-02 混动（HEV/PHEV）热管理架构与工作模式切换、F4-02 发动机与电驱热源的协同与切换 |
本课明确不做四样：燃烧与后处理化学 · 油品配方 · 诊断码设计 · 整车能耗核算方法。这四样不是「以后再讲」，是本课不具备给出结论的条件——写进来只会是转述。
⚠ 上面划的是题目的边界。本课另有一批量被判为「不给数」，它们各自的替代物与去向已在开篇的按任务导航表里逐项列出，本节⛔ 不重复。⛔ 本节的边界本身不含任何数值。
读到这里，你手上应该已经有四样东西：一条能反解出 UA_eff 的算式（1.1）· 一张四条链的判据量与签字人表（1.2）· 一套问「水温」的三问（1.3）· 一份暖机曲线族的记录规格（1.7）。第 2 讲开始，我们把手段一个一个挂到这本账上——判据只有一句话：它动的是账上哪一格。
后面还有 6 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
