C3-05 补气增焓（喷气增焓）低温热泵技术

课程代码 C3-05 · 板块 C 乘员舱空调与 HVAC / 热泵与采暖系统 时长 约 4.0 小时（6 讲） 前置 A5-02 从燃油车到电动车的热管理演进（热泵为什么值得上、代价是什么）；C3-02 热泵采暖原理与低温制热衰减；A1-04 log p-h 图判读；G1-01 电动涡旋压缩机结构与工作原理 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C3-05 大纲的完整展开版

---

引言：排气温度降了，不等于这件事划算

前置课 C3-02 热泵采暖原理与低温制热衰减 已经把「低温制热为什么不够」拆成过一条乘积链：环温一降，吸气密度塌下去、容积效率掉下去、压比高到排气温度撞上保护限于是只能压转速——几个因子同时往下走，而且是相乘的。补气增焓（EVI，enhanced vapor injection）给出的解法直白得几乎像个土办法：既然把冷媒从蒸发压力一口气压到冷凝压力太吃力，那就在压缩过程中途开一个孔，把中间压力下的一股冷媒补进去。把这台机器搬上台架一测，两件事会同时出现——制热量涨了，而排气温度反而降了。这门课要做的第一件事，就是把这两句话拆开：它们不是同一个原因造成的，也不代表同一件收益。

先把口径摆在最前面。全课凡出现算得值，一律取工质 R134a、蒸发温度 T_evap = −20℃、冷凝温度 T_cond = 50℃、吸气过热 SH_suc = 5 K（下标 suc＝压缩机吸气口；⛔ 全课不写不带下标的「过热度」，三个下标各指哪个测点见「关键公式详解」的符号表）、过冷 SC = 5 K、压缩等熵效率 η_is = 0.65（两段各取），并按每 kg 主路吸气归一；全课凡出现压力一律为绝压。⚠ 这一组是教学假设值，不对应任何平台，⛔ 禁止被当作可取用的设计参数——它存在的唯一目的，是让六讲里的每一次对比都在同一套输入下逐环复算给你看，并与 C3-02 热泵采暖原理与低温制热衰减 同源可比。真实平台的 T_cond 由冷凝热落点与出风温度目标决定，T_evap 由室外换热器与结霜状态决定，η_is 由压缩机型线与工作点决定，都须由实测或仿真确定。另外先说清一件事：本课不给任何「行业典型区间」——中间压力、补气量占比、补气过热度、迟滞带宽这几个最像「有典型值」的量，实际全由具体压缩机与具体平台定，所以本课要么给可复算的算得值，要么明写「不给数、须实测」。

全课要敲的第一根钉子是：补气增焓能不能涨 COP，只由一个恒等式判。对整个循环做能量衡算，稳态下 Q_h = Q_e + W——压缩机的功最后全部变成热被排掉，所以制热量恒等于「从环境搬来的热」加上「花掉的功」。两边同除以 W，就得到本课的记账主轴：COP_h = 1 + Q_e/W。于是「补气值不值」被压缩成一个只有两个量的比较：它把 Q_e 抬得比 W 更快，COP 才涨；否则不涨，甚至掉。教学口径下实算（中间压力取 p_m = √(p_e·p_c) = 418.25 kPa）：闪蒸罐路线把 Q_e/W 从 1.6705 抬到 1.9260（+15.29%），COP_h 从 2.6705 到 2.9260，+9.57%。⛔ 请从一开始就注意这个式子里没有排气温度——排温是压缩过程被补进来的低焓冷媒冷却之后的结果，不是收益的来源。这条式子还顺手给出了「增焓」二字的准确含义：Q_e 只由主路那一股流量决定，要抬高它只有一条路——把蒸发器进口的焓降下来。全课凡出现「增焓」二字，指的都是这一处，不是别处。

与这根钉子配套的，是一条贯穿全课的记账纪律：补气循环有两股流量，每写一个式子都必须先说清这个控制体里含哪几股。压缩机是两股进、一股出（ṁ_dis·h₂ = ṁ_suc·h₁ + ṁ_inj·h_inj + W）；蒸发器只有主路那股 ṁ_suc 流过；冷凝器则是全流量 ṁ_dis 共用同一个出口焓。⚠ 与「按每 kg 主路吸气归一」配套的一条记号约定，请一起记住：本课所有含 ṁ 的式子，流量一律代入「相对 ṁ_suc 的比」（教学口径下 ṁ_suc=1、ṁ_inj=0.3554、ṁ_dis=1.3554，无量纲）⇒ 式中每一项与 W 一样都是比能量（kJ/kg），⛔ 不是功率。把 ṁ 读成 kg/s 再代进去，左右两边就差一个 ṁ_suc，⚠ 而式子照样给得出一个数来。全课只有一个功的符号 W（压缩机轴功，按每 kg 主路吸气归一，kJ/kg），⛔ 不另设第二个功的符号。⛔ 从这一课起，单级那套 ṁ·Δh 不能再直接套上来——套上去算出的制热量是错的，而且量纲对、数也长得像，不会有任何东西报错。把制热量增益 +32.50% 按这条纪律拆开，答案很干净：流量项 +35.54%（ṁ_dis/ṁ_suc = 1.3554）乘上单位排气焓差项 −2.25%——增益全部来自流量，单位焓差反而是略降的。知道这个拆法，才知道收益的脆弱点在哪：补气孔通流不足、发生倒流、或者补气量被中间压力压小，收益都是按比例线性掉的。

第二根钉子：「补气该不该开」这句问话里藏着两条互不相干的边界，必须分开判、分开画，⛔ 不得互推。一条是结构边界（能不能补进去）——补气孔开在涡旋型线的某个位置上，这就把「开孔那一刻腔内已经压到多少」定死了；中间压力低于它，冷媒不但补不进去，腔内的高压气还会倒灌回补气管。它是压比的一条硬下界，由型线给出（本课只教怎么用它做校核，孔位与开启角怎么由型线定死去向 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封），与效率完全无关。另一条是收益边界（该不该开）——理想增益曲线与非理想损失曲线的交点。⚠ 本课实算给出的结论有点扎人：它算不出来。把压比从 2.699 扫到 15.619，闪蒸罐路线的 ΔCOP 落在 +4.19%~+10.79%，在整个区间里一次也没有变号 ⇒ 交点的位置只能由台架标定给出，⛔ 不可能由循环计算得到。⛔ 全课不用其中一条去校核另一条，不把两条画进同一张图，也不用同一句话或同一条引线把它们连起来。★ 「这两条边界必须分开判」是本课归纳出来的判据，⛔ 不是哪本标准、哪条既有条文给的。它值得当成一根钉子反复敲，是因为两条边界在现场的表象一模一样——都表现为「温和工况别开补气」；而成因、判据与对策完全不同，判错一次就会走上完全错误的排故方向。

本课最容易被读反的一条是：「排气温度降下来了 ⇒ 压缩过程被冷却了 ⇒ 压缩省功了 ⇒ COP 一定涨」。这条因果链几乎人人会自己接上，而它是错的。之所以必然被读反，诱因就藏在本课自己的开头：「制热量涨」与「排温降」是并排出现的两项收益，而在直觉里它们指向同一个原因——「压缩被冷却了」。更麻烦的是，排温是肉眼可见、台架一测就有的量，而 Q_e 与 W 得把控制体拆开才看得见。人总会拿最容易测的那个量去代表收益。

本课用一组实算把这条链一刀切断（同一教学口径、同一个 p_m = 418.25 kPa）：

• 闪蒸罐补气增焓：T_dis 从 88.02℃ 降到 83.83℃（−4.19 K），而 W 从 75.87 涨到 91.74 kJ/kg（+20.93%）。COP 涨的那 +9.57%，是 Q_h 涨的 +32.50% 跑赢了 W 涨的 +20.93% 得来的——与「省功」无关，功是多花的。
• 液喷（liquid injection）对照组：从冷凝器出口取液、经膨胀阀直接喷进同一个补气孔（补气焓就是冷凝器出口焓）。取 ṁ_li/ṁ_suc = 0.0385 时，它把排温降到与闪蒸罐完全相同的 83.83℃。而它的 Q_e 一分未变（仍是 126.73 kJ/kg，蒸发器进口焓根本没动），W 涨到 78.93 kJ/kg（+4.04%），COP 掉到 2.6056，−2.43%。

⇒ 同一个排气温度 83.83℃，一条路线 COP +9.57%、另一条 −2.43%。排温降与 COP 涨之间没有因果关系。而且液喷掉 COP 不是概率问题：COP_h = 1 + Q_e/W 是恒等式，Q_e 不变时 COP 只能随 W 上升而单调下降，这是代数上必然的。★ 液喷也不是为了立个靶子而编出来的对照组——它是工程上真实存在、且与补气增焓外形最像的一条路线：同一个补气孔、同一种膨胀阀、同样降排温。会读反的人在现场遇到的，恰恰就是它。

读反之后会做错的三个具体动作，每一条都能当场判真假。其一，拿排温降当 COP 收益的证据，把补气做成全工况常开。温和工况下理想增益本来就小，而那些模型外的固定开销（中压部件的压降、膨胀阀驱动功、每次开关的过渡损失）基本不随工况缩小 ⇒ 两者的差可以变号。这个错动作最贵的地方在于台架上看不出错——排温确实降了、制热量确实涨了、单点指标全都支持常开，只有把全年工况分布加权、做整车能耗对比时才会暴露；而气象分布里占比最大的，往往正是温和工况那一大片。

其二，把补气换来的排温裕度当成一笔可以再花掉的效率余量，反向拿去抬转速或抬冷凝温度。⛔ 这是把一个方向性的量反向使用。排温裕度的用途只有一个：把工作包络的低温边往下推——让那些原本撞排温限、必须降转速的工况能继续运行；这件事的价值往往还排在制热量涨的那几个点之上。把它花在抬冷凝温度上（比如为了更高的出风温度），等于把补气最值钱的那部分收益原样退回去。⚠ 顺带记住：补气降低的是同一工况点的排温，⛔ 它不改变压缩机降额曲线上的限值本身，那条限值买不断。

其三，在整车能耗策略里把「开补气」写成一项省电措施。实算摆在那里：同转速下压缩机的功是涨 20.93% 的。低温下整车可用高压功率本就因电池放电能力下降而收紧，开补气会先撞整车功率限，根本轮不到谈 COP。⚠ 「省电」这句话只在固定制热量这个口径下才成立（交付同样的 Q_h 少花 8.73% 的功）——⛔ 两个口径不得混用，报任何一个增益数都必须写明固定的是转速还是制热量。

再说本课的射程，以及不归本课的那些账。本课讲的是单机带补气孔这一条车用量产收敛下来的路线：闪蒸罐与过冷器（经济器）两条实现讲透，液喷作为对照组讲透；双级／多级压缩机组、CO₂ 跨临界、喷射器只给类型与射程，⛔ 不给限值、不给选型结论。⚠ 去向不是三对三的逐位对应，请按下面这一行读：CO₂ 跨临界见 N3-01 CO₂ 跨临界热泵与低温高效采暖 与 H7-04 CO₂ 跨临界系统工程要点（两门都是 CO₂）；喷射器、以及两级场景下 p_m ≈ √(p_e·p_c) 的注解见 B3-02 制冷剂回路拓扑：并联蒸发、经济器、闪蒸与喷射器；而双级／多级压缩机组本课只在第 6 讲 6.5 写清它与单机 EVI 的约束不同源，⛔ 全课不为它指定去向课——⛔ 别按顺序把双级读到 N3-01 CO₂ 跨临界热泵与低温高效采暖 上，那门课讲的是 CO₂，去了会扑空。反过来也要守住：本课交付的所有判据（中间压力窗口、双膨胀阀解耦、开启边界）都是针对单机补气的，⛔ 不得跨用到双级机组或 CO₂ 系统上——那两条路线的中间压力由完全不同源的约束定。件级与相邻域的账，本课只送到门口：补气孔位置、开启角与补气量上限归 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封；闪蒸罐的罐体几何、补气出口标高与出液口液封深度的取值、液位窗口的宽度与可容忍倾角、油滞留与油分离器的取舍归 G10-01 储液干燥器与气液分离器设计——⚠ 但液位窗口的两个沿分别由什么定，是本课第 3 讲交付的判断（⛔ 不在 G10-01 储液干燥器与气液分离器设计，去那里找会扑空）；姿态包络下的液位复核方法要从 G10-02 膨胀水壶/去气罐（degas）设计与排气 的姿态清单迁移过来——⚠ 那是跨介质类比，条目结构可以借，判据与限值⛔ 不得照搬（那边是低压、单相、可对大气排气的冷却液侧件，闪蒸罐是高压密闭、两相、带油的件）；多模式充注窗口的交集归 G10-03 系统充注、排气与最低液位设计；液位测点手段与信号品质归 G12-01 温度/压力/流量/湿度传感器选型与布置；膨胀阀本体归 G4-01 电子膨胀阀（EXV）结构、控制与选型；结霜与化霜的定量账归 C3-04 除霜循环与化霜策略（热泵）；余热够不够、什么时候可用归 C3-03 多热源热泵：电机/电控余热 + 环境热吸收。

标准这一层要先泼一盆冷水：本课的判据主体不在任何整机标准里——中间压力窗口、补气口开启角与开启压比区间、补气量占比、排气温度降额线都取自压缩机结构与厂家台架数据，双膨胀阀解耦与开启边界更属控制标定，没有哪本整机标准会给你限值。⛔ 别去标准里找一个不存在的数。本课只借 SAE J2765 的一条口径边界（系统 COP 的分母含风机水泵等辅件，免得把补气收益按不含辅件的压缩机单体口径算大），⚠ 而它的射程仅限制冷（A/C）模式下的系统级台架，本课扫的制热 COP、以及温和工况掉 COP 的那条边界，都不在其条款内；整机层面的对口件是 GB/T 37123《汽车用电驱动空调器》；车用空调安全见 SAE J639；制冷剂命名与安全分类见 ISO 817 / ASHRAE 34。⚠ 以上标准的版次与日期一律以现行目录为准，引用前须核；本课只写去向与射程，不写条款内容与限值。

六讲怎么走。

• 第 1 讲　补气凭什么涨 COP：把 COP_h = 1 + Q_e/W 与两股流量的记账方式立起来，在 log p-h 图上把补气循环画出来，讲清排温降的唯一来源是压缩机控制体的焓平衡；再把补气的代价按物理域列一遍——顺带交代一件很容易被漏掉的事：室外换热器的蒸发负荷是上升的，而空气侧一处也没改。
• 第 2 讲　闪蒸罐 vs 过冷器：两条路线各算一遍，差在哪两处一直说到数上；选型天平分两栏——循环侧三条可算，车用侧六条多为不可算，而后者常常才是真正的决定项。
• 第 3 讲　闪蒸罐的罐体代价：把「罐怕倾斜」这类选型忌讳，落到一条控制工程师能判的链上——液位窗口的上下沿由几何先天给定，窗口有多宽，控制余量的上界就只有多宽；再分清补气带液的两个来源，以及它们两套不同源的对策。
• 第 4 讲　中间压力寻优与补气孔窗口校核：先定目标函数（COP 最优点与制热量最优点根本不在同一个中间压力上），再说清 √(p_e·p_c) 这个经典近似的射程到哪为止，然后把结构边界写成一条可校核的不等式；交付一张四步清单，并钉死一句：四条约束的交集为空时，正确动作是关掉补气，⛔ 不是把中间压力硬压进窗口。
• 第 5 讲　双膨胀阀的连续闭环与解耦：先把两个环之间的四条耦合路径画全，再对应五招解耦手段——其中设定点调度与互斥握手是结构性的，⛔ 参数整定替代不了；另有两条控制上的硬结论：补气过热度是安全变量而不是效率变量，二值的液位信号只能配状态机、⛔ 不能接进 PI。
• 第 6 讲　补气到底开不开：理想模型的增益在全压比区间恒为正 ⇒ 开启阈值是标定量、不是计算量；进入判据写成三项与门加双阈值迟滞，而迟滞带宽按过渡过程的时长定、⛔ 不按信号噪声定；最后收口余热与补气的收益为什么不能简单相加，以及各条替代路线各自的射程。

学完这门课，你应该能做到三件事：在 log p-h 图上画出补气循环，并说清多出来的那块收益到底从哪来；给一台带补气孔的压缩机算出中间压力，并用结构窗口校核它可不可行；以及——最要紧的——当有人拿着一条漂亮的排温下降曲线来向你论证「补气该常开」时，当场问出那两个真正管用的问题：Q_e 抬了多少，W 涨了多少。

第 1 讲　低温衰减的三个根因，和补气为什么一次治三个

C3-02 热泵采暖原理与低温制热衰减 把低温制热衰减拆到了一条乘积链上：Q_h = ṁ·(h₂−h₃)，其中 ṁ = V_disp·N·η_v·ρ_suc（⚠ 符号先分开：N 是压缩机转速；本课的裸符号 n 一律保留给第 4 讲那个多变指数，⛔ 两者不得混用，收口见「关键公式详解」的符号表）。环温一降，这条链上有三处同时收紧——吸进去的质量流量塌下去、压比撑上来、排气温度撞上压缩机的降额限。补气增焓之所以值得单开一门课，是因为它一次动这三处。

但请先把一句最容易顺口说出来的话划掉：⛔「补气一招把这三件事一起解决」。它在这三处的作用点各不相同，因此失效的方式也各不相同——补气孔堵了、中间压力跑出窗口、补气路带液，这三种故障的外部现象、诊断路径和后果完全不是一回事。把它们并成一句「补气治低温」，现场排故时你无从下手。这一讲要交付的就是这个分辨力，外加一条贯穿全课的记账主轴。

⚠ 还有一处要先说清：C3-02 热泵采暖原理与低温制热衰减 点名的低温衰减里还有结霜那一重，它发生在空气侧。补气增焓在空气侧一处也没改——不但治不了，方向上还会加重（1.3 会把这条机理链走完）。所以本讲标题里的「三个」指的是循环侧那三环，⛔ 不是低温衰减的全部。

本讲及全课统一的教学口径。工质 R134a；T_evap = −20℃、T_cond = 50℃；吸气过热 SH_suc = 5 K、过冷 SC = 5 K；等熵效率 η_is = 0.65（两段各取同一值）；⚠ 这个 5 K 挂在压缩机吸气口上（循环计算里的 h₁ = 390.63 就是吸气焓）；教学口径另默认吸气管绝热、无压降 ⇒ 蒸发器出口状态即压缩机吸气状态，故本课统一口径下 SH_evap = SH_suc = 5 K。⚠ 实车上这条默认不成立——吸气管有换热也有压降，两个测点读数不同；拿实车数据复算本课的焓值链时一律按吸气口那个读数，⛔ 不要用蒸发出口读数去对 h₁。中间压力取 p_m = √(p_e·p_c) = 418.25 kPa（对应中间压力饱和温度 T_sat(p_m) = 10.26℃）；全课压力一律为绝压；所有比能量按每 kg 主路吸气归一。⚠ 这一组是教学假设值，不对应任何平台，⛔ 禁止被当作可取用的设计参数。它存在的唯一目的，是让第 1 讲到第 6 讲的每一次对比都在同一套输入下逐环复算给你看，并与前置课 C3-02 热泵采暖原理与低温制热衰减 的教学口径同源可比。真实平台上 T_cond 由冷凝热落点路线与出风温度目标定，T_evap 由室外换热器 UA、风量与结霜状态定，η_is 由压缩机型线与工作点定，三者均须由实测/仿真确定。⚠ 选 R134a 只为与 C3-02 热泵采暖原理与低温制热衰减 同源可比，⛔ 不构成任何工质选型建议；换工质会同时改变焓差、压比、排温与后面几讲的窗口可行性，⛔ 本课的任何一个数都不得迁移到别的工质上。

1.1 补气凭什么涨 COP：一个恒等式，和一个能把直觉打穿的反例

先把记账主轴钉死。对整个循环（压缩机—冷凝器—节流—蒸发器）做稳态能量衡算：进来的是从环境搬来的热 Q_e 与压缩机对冷媒做的功 W，出去的只有冷凝侧放掉的热 Q_h，于是

Q_h = Q_e + W

两边同除以 W：

COP_h = 1 + Q_e/W

⚠ 符号先钉住，本课全程按这一套用：Q_h 指冷媒侧冷凝放热；W 指压缩机对冷媒做的功（轴功侧），⛔ 不是电功——电功还要除以电机效率与逆变器效率，那两级差落在 COP 的分母上。★ 另外要说明：把 COP 写成 1 + Q_e/W 这个形状，是本课为统一记账而做的恒等变形，⛔ 不是哪本标准或哪门前置课里现成的公式。C3-02 热泵采暖原理与低温制热衰减 给的 COP_h = COP_c + 1 是同一条守恒的另一种写法，⛔ 但那一条只在制冷与制热是同一个循环、同一组状态点时成立，不能跨工况用；本式是循环内部的恒等式，不涉及模式换算，两者别混。

为什么非要把 COP 写成这个形状。因为它把「补气值不值」压成了只有两个量的比较，而这两个量在补气循环的两股流量里各有明确落点：Q_e 只由主路那一股决定（蒸发器里只有 ṁ_suc 流过），W 则由两股共同决定。⇒ 由此得到本课的主线判断：补气增焓涨 COP，当且仅当它把「从环境取走的热 Q_e」抬得比「多花的功 W」更快；而想抬 Q_e 只有一条路——把蒸发器进口的焓降下来。「增焓」二字指的就是这件事，⛔ 不是「往系统里多加点冷媒」。

⛔ 与之配套的一条钉子，请现在就记住：排气温度不在这个式子里。排温降是「补进来的低焓冷媒把压缩过程中途冷却」之后的结果，它不是收益的来源。这句话读起来像抠字眼，但它是本讲后半段整个反例的立足点。

还有一条记账纪律，全课都要守：补气循环有两股流量，每写一个式子，先说清控制体里含哪几股。

• 压缩机控制体：两股进、一股出 —— ṁ_dis·h₂ = ṁ_suc·h₁ + ṁ_inj·h_inj + W；
• 蒸发器控制体：只有 ṁ_suc 流过；
• 冷凝器控制体：全流量 ṁ_dis 共用同一个出口焓 h₃。

⛔ 全课不得再套单级的 ṁ·Δh。单级那一式默认「进出是同一股」，补气循环里这条默认不成立；不声明控制体就代数，制热量与功耗都会算错，而且错得不会报警——式子照样给得出一个数来。

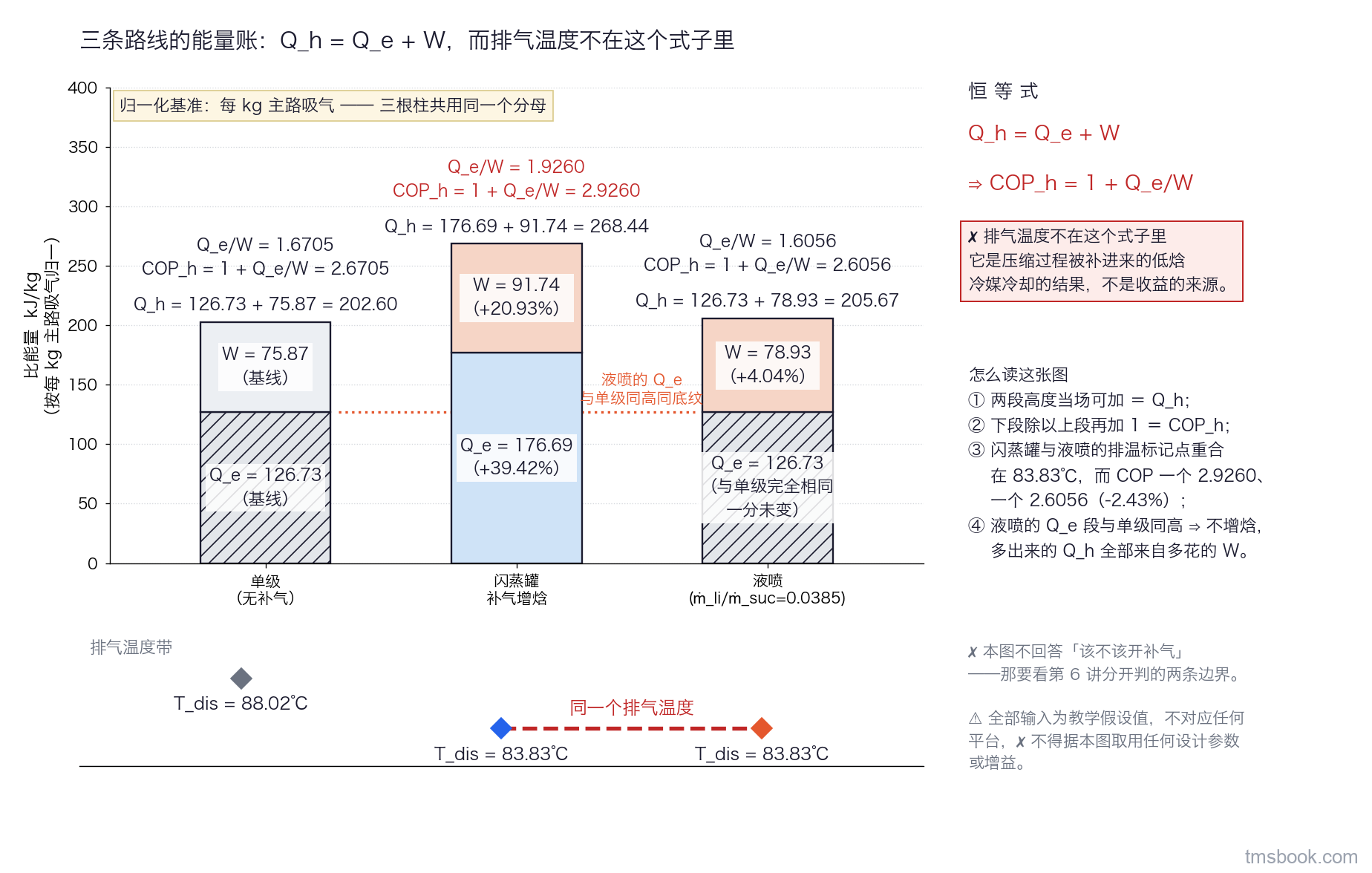

现在上反例，它是本课能给出的最硬的一条。把三条路线放在同一口径、同一个 p_m = 418.25 kPa 下逐点复算（教学口径，⚠ 教学假设值，不对应任何平台）：

路线	Q_e	W	Q_h	Q_e/W	COP_h	T_dis
单级（无补气，全课唯一基线）	126.73	75.87	202.60	1.6705	2.6705	88.02℃
闪蒸罐补气增焓	176.69	91.74	268.44	1.9260	2.9260（+9.57%）	83.83℃
液喷（ṁ_li/ṁ_suc = 0.0385）	126.73	78.93	205.67	1.6056	2.6056（−2.43%）	83.83℃

比能量单位 kJ/kg，均按每 kg 主路吸气归一。⚠ 表中各数为 CoolProp 8.0.0 全精度复算后按两位小数显示，三条路线的 Q_h = Q_e + W 在全精度下残差均为 0；⛔ 直接拿显示值相加可能差一个末位，那是舍入不是矛盾。⚠ 上表的单级那一行是全课所有增益百分比的唯一基线——为什么必须是它、以及拿别的东西当基线会虚增多少，第 4 讲会专门算一遍。

请把最后两行并排读三遍。液喷（liquid injection）是从冷凝器出口取液、经 EXV 直接喷进补气孔，补气焓就是 h_inj = h₃ = 263.90 kJ/kg。★ 它不是为了立靶子而虚构的对照组——同一个补气孔、同一种 EXV、同样降排温，它是工程上真实存在、且与补气增焓外形最像的一条路线；读反了那条因果的人，在现场遇到的恰恰就是它。取 ṁ_li/ṁ_suc = 0.0385 时，它把排气温度压到 83.83℃——与闪蒸罐补气增焓完全相同的一个数。而两条路线的能效结论方向相反：一条 +9.57%，一条 −2.43%。

差别全部在 Q_e 上：闪蒸罐把蒸发器进口焓从 h₃ = 263.90 降到中间压力下的饱和液焓 h_f(p_m) = 213.94 kJ/kg，每 kg 主路吸气因此从环境多取了 49.96 kJ（Q_e 从 126.73 涨到 176.69，+39.42%）；液喷的蒸发器进口焓仍然是 h₃，Q_e 一分未变。代进恒等式 COP_h = 1 + Q_e/W：Q_e 不变时，COP 只能随 W 上升而单调下降——液喷降 COP 不是概率问题，是代数上必然。

⇒ 由此得到本讲最要紧的一句：排温降与 COP 涨之间没有因果关系。顺带把「补气把压缩过程冷却了 ⇒ 压缩省功了」这半句也一并否掉：闪蒸罐路线在排温降 4.19 K 的同时，W 从 75.87 涨到 91.74 kJ/kg（+20.93%）。功是多花的，不是省下的；COP 涨的那 9.57%，完全来自 Q_h 涨的 32.50% 跑赢了 W 涨的 20.93%。

为什么这条一定会被读反。因为排温是肉眼可见、台架一测就有的量，而 Q_e 与 W 要把控制体拆开才看得见。人总会拿最容易测的那个量去代表收益。读反之后会做出三个具体的错动作，每一个都能当场判真假：

1. 拿排温降当 COP 收益的证据，把补气做成全工况常开。代价是在温和工况把一件不划算的事做成了默认动作；而因为排温确实降了、制热量确实涨了，台架上看不出错，只有整车能耗对比才会暴露。⚠ 「什么时候该开、什么时候不该开」是第 6 讲的题目，本讲一个阈值都不给。
2. 把补气换来的排温裕度当成一笔可以再花掉的效率余量，反手去抬转速或抬冷凝温度。这条 1.3 专门讲。
3. 在整车能耗策略里把「开补气」写成一项省电措施。⚠ 「省电」只在固定制热量这个口径下成立（交付同样的 Q_h 少花 8.73% 的功）；而在固定转速口径下，压缩机的功是涨 20.93% 的。低温下整车可用高压功率本就因电池放电能力下降而收紧，同转速开补气会先撞整车功率限，根本轮不到谈 COP。⛔ 两个口径不得混用——报任何一个数之前，先写明固定的是转速还是制热量。功率限本身取决于电池化学体系、SOC、包温与整车功率分配策略，是平台相关量，本课不给数，整车侧的模式与功率仲裁去向 K3-01 整车热管理控制策略总览与模式管理。

⚠ 最后堵两个方向相反的误读。其一：⛔ 不得把液喷当成「简化版补气增焓」，在排温超限时拿它去追增焓——它确实能压排温（这正是它在工业上的真实用途），但换来的是能效，⛔ 不得写成增焓手段。其二：⛔ 也不得因为液喷降 COP，就反过来说「往中压补东西都不划算」——差别不在补不补，在补进去的那股有没有把蒸发器进口焓降下来。

1.2 两股流量的循环长什么样：三个作用点，三种失效

回到开头那条乘积链。补气增焓对它的三处各有一个不同的作用点：

• 对质量流量：它不去救 ṁ_suc——主路吸气流量由排量、转速与吸气密度定死，补气改不了它；它做的是在排气段另加一股 ṁ_inj，让 ṁ_dis = ṁ_suc + ṁ_inj 变大。教学口径下 ṁ_dis/ṁ_suc = 1.3554。
• 对压比：它把一段 p_e→p_c 的压缩劈成两段——p_e→p_m 与 p_m→p_c。教学口径下总压比 PR = 1317.91/132.73 = 9.929，劈成 3.151 × 3.151。⚠ 两段压比恰好相等不是物理规律，它是 p_m 取 √(p_e·p_c) 这个选择的结果；换一个 p_m，两段就不等了（第 4 讲会把这个选择的射程讲清）。
• 对排气温度：它靠中压的低焓冷媒把进入第二段压缩的混合焓拉低，于是第二段从一个更低的起点开始压。

⇒ 三个作用点机理不同，失效方式也不同：补气孔堵了，先丢的是流量项；p_m 跑出补气孔窗口，先丢的是压比劈分；补气路带液，先出事的是压缩机本体而不是能效。把这三条记成三条独立的诊断线，比记住「补气治低温」有用得多。

⚠ 易错点：把「补气」理解成往系统里多灌冷媒。那是充注量的事，与本课是两回事（去向 G10-03 系统充注、排气与最低液位设计）；补气增焓不改变系统里冷媒的总量，它改变的是同一批冷媒在回路里怎么分流、在哪一级汇合。

接下来把制热量的增益拆成两项，这是本讲的算账核心。制热量写成 Q_h = ṁ_dis·(h₂−h₃)。补气之后这两个因子方向相反：ṁ_dis 涨，而单位排气焓差 h₂−h₃ 反而略降（那正是排温降的另一面）。教学口径实算：

• 流量项　ṁ_dis/ṁ_suc = 1.3554　⇒　+35.54%
• 单位排气焓差项　(h₂−h₃)/(h₂,单级−h₃) = 198.04/202.60　⇒　−2.25%
• 两项相乘　⇒　ΔQ_h = +32.50%

这个拆法直接告诉你收益的脆弱点在哪。收益与 ṁ_inj 成正比——所以补气孔通流不足、发生倒流、或补气量被中间压力压小，收益是按比例线性掉的；而单位焓差那一项无论如何只是个百分之几的修正。⚠ 两个方向相反的易错点：看到「排气焓 h₂ 降了」就担心制热量掉——它降的那 2.25% 被流量涨的 35.54% 盖过一个数量级；反过来，只盯 ṁ_dis 涨而不看 h₂ 降，则会把增益高估约 2 个百分点。

⚠ 这里必须把两个都叫「补气量」的比分开，它们是两个不同的量（分母不同），⛔ 不得混用、⛔ 不得放在一起比大小：

记号	定义	教学口径下的值	本课怎么叫
x	ṁ_inj / ṁ_dis（分母＝排气总流量）	0.2622	全课凡出现「补气量占比」四字，一律指它
ṁ_inj/ṁ_suc	ṁ_inj / ṁ_suc（分母＝主路吸气）	0.3554	只在与流量项一起出现时用，且每次写明分母

还有一句限定，凡引用 +32.50% 处都必须带上。「主路吸气流量不变」是一条模型假设，不是实测结论。理想模型里 ṁ_suc = V_disp·N·η_v·ρ_suc（N＝转速；⛔ 不是第 4 讲那个多变指数 n），补气不进吸气腔、所以 ṁ_suc 不变；实机里补气进入的是已经封闭的压缩腔，腔内压力抬高会加大它与吸气腔之间的径向／轴向间隙回流 ⇒ 有效容积效率下降 ⇒ ṁ_suc 实际略降。⇒ 这条决定了 +32.50% 是一个理想上界，⛔ 不是可承诺值。

⚠ 降幅本课不给数——它取决于型线、间隙链与齿顶密封状态，须由压缩机台架实测确定，机理与反算方法去向 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封。本课只交付三条判断：它存在、它扣在流量项上、它使实测增益低于理论值。两个方向相反的易错点：把台架实测增益低于理论值直接归因成「模型算错了」，而不去查容积效率这一项；反过来，拿理论增益去写整车制热量目标，标定阶段必然对不上。

现在把排气温度那一条讲成可算的量。它写在压缩机控制体的焓平衡里——两股进（ṁ_suc 在 h₁、ṁ_inj 在 h_inj）、一股出（ṁ_dis 在 h₂），外加轴功 W：

ṁ_dis·h₂ = ṁ_suc·h₁ + ṁ_inj·h_inj + W

⚠ 代进去之前先把记号对齐：式中三股流量一律代相对 ṁ_suc 的比（ṁ_suc=1、ṁ_inj=0.3554、ṁ_dis=1.3554，无量纲），于是每一项与 W 同为每 kg 主路吸气的比能量（kJ/kg）；教学口径代入即 1.3554×461.94 = 1×390.63 + 0.3554×404.46 + W ⇒ W = 91.74 kJ/kg，正是 1.1 那张表里的那个数。⛔ 把 ṁ 读成 kg/s 则左边是功率、右边是比能量，两边差一个 ṁ_suc。

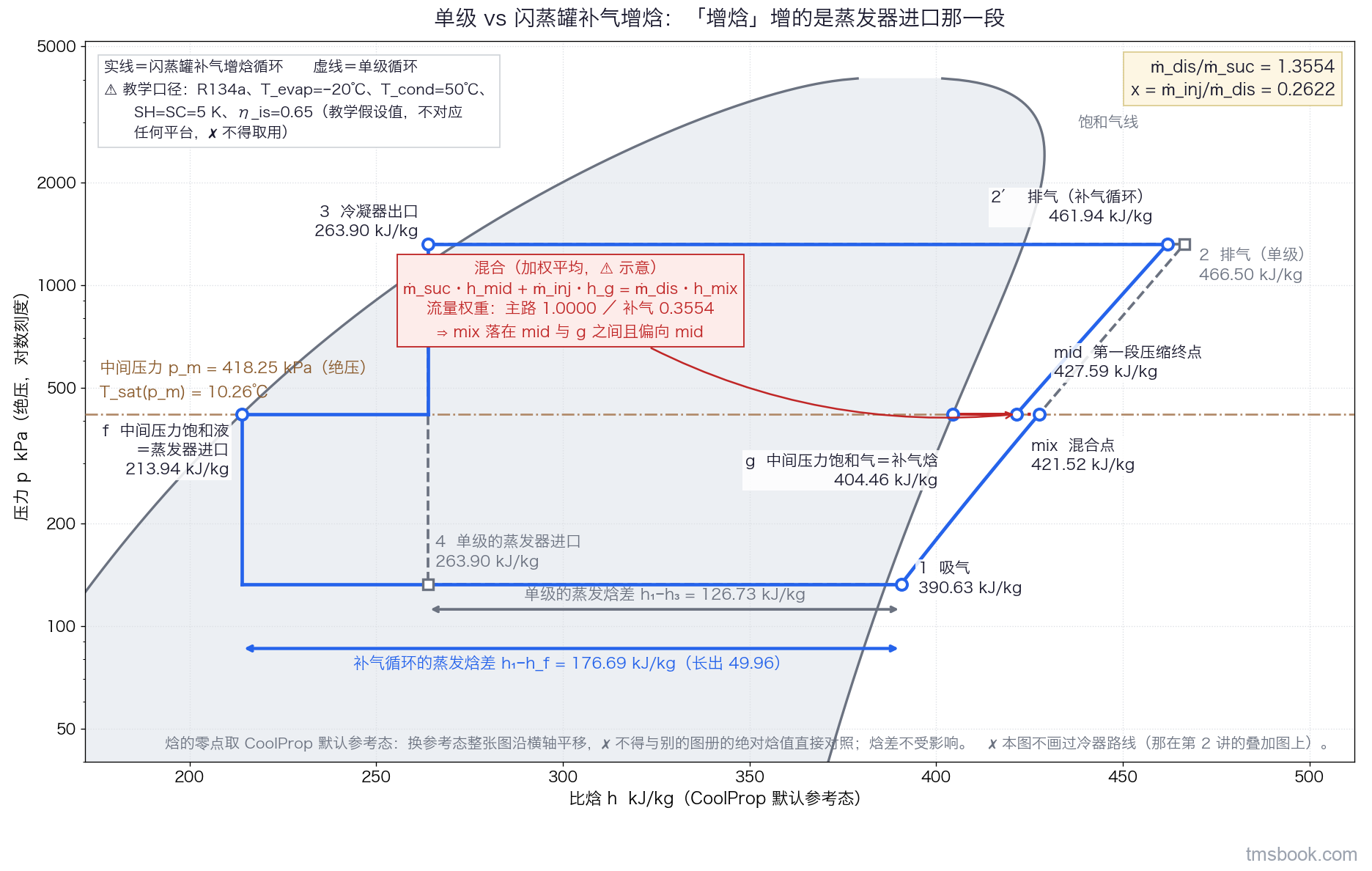

教学口径逐点复算（比焓单位 kJ/kg）：吸气 h₁ = 390.63；主路单独压到 p_m 时的第一段终点 h_mid = 427.59；闪蒸罐补进来的是中间压力饱和气，h_inj = h_g(p_m) = 404.46；按两股流量做质量加权，混合点 h_mix = 421.52——比 h_mid 低了 6.07 kJ/kg。第二段就从这个更低的起点开始压，于是排气焓从单级的 h₂ = 466.50 降到 461.94，排气温度从 88.02 降到 83.83℃（ΔT_dis = −4.19 K）。

⇒ 补气焓 h_inj 越低，同样的排气流量下 h₂ 越低——这是排温降的唯一来源。请注意这个式子的性质：它是焓平衡，式子里没有效率项。所以「排温降了」与「省不省功」之间在代数上就没有通道——这正是 1.1 那个反例的代数形态，液喷不过是把 h_inj 换成了 h₃ = 263.90（更低，所以排温也降），而它同时把 W 抬了上去。

⚠ 易错点：把 h_inj 当成一个可以随便压低的自由量。它有一个硬下界——补进去的必须是气，不是液。把它压到中间压力的饱和线以下就是补气带液，那是压缩机本体的安全问题（第 3 讲讲它从罐里怎么来，第 5 讲讲控制上怎么防），⛔ 不是一个可以拿来换效率的余量。

⚠ 补一个便于横向理解的口径：教学口径下吸气比容 v₁ = 150.955 L/kg，据此单级的容积制热量 q_h,vol = 1342.12 kJ/m³，闪蒸罐路线 1778.26 kJ/m³，增益仍是 +32.50%——与质量口径完全相同，因为 v₁ 没变。这一对数只用于说明「同一台压缩机、同一转速下能多送出多少热」这件事，⛔ 不得用它反算任何压缩机排量或制热功率（那要再乘平台相关的 V_disp 与转速 N）。

1.3 代价与射程：补气改了什么、没改什么

先说一件比制热量涨那几个点更值钱的事：排温裕度。

单级在极寒工况撞上排气温度限时，可做的动作只有一个——降转速，而降转速直接砍制热量。补气把同一工况点的排温压下来，等于把「必须降转速」的那条线往更低的环温推：原本撞限而必须降载的那些工况，现在还能继续满负荷运行。这就是「排温降下来 ＝ 包络的低温边往下推」的准确含义，它在低温采暖架构里的分量常常排在制热量增益之上。

⚠ 但它是一个方向性的量，⛔ 不得反向使用。包络扩展与效率余量是两笔不能互换的账：把这份排温裕度花去抬冷凝温度（比如为了更高的出风温度）或抬转速，换回来的是舒适性或容量，而补气的成本是按低温可用度算的——账对不上，等于把补气最值钱的那部分收益原样退了回去。两个具体的错动作：在标定表里把「补气开启」与「允许更高冷凝压力目标」写在同一行；把厂家降额曲线上的排温限当成可以用补气「买断」的东西——⚠ 补气降的是同一工况点的排温，⛔ 它不改变限值本身。

⚠ 排温限值与降额曲线取决于压缩机型号、冷冻油牌号、电机绝缘等级与逆变器温度管理，由压缩机厂家给出，是平台相关量，本课不给数，也 ⛔ 不给「低温边能往下推多少度」——本课只交付上面这条方向判断。

接下来列代价。请按物理域列，不要按件列。「多一个罐或板换、多一个 EXV、多一路控制、压缩机再开个补气口」——这是一份件级清单，它的问题不在于哪一条写错了，而在于它会漏掉「不新增任何件、却改变了工作点」的那一整类代价，而后者恰恰是量产阶段最贵的。★ 下面这个按五个物理域重列的分法是本课为把代价列全而采用的，⛔ 不是某标准或某既有课程里现成的划分：

• 压缩机域：多一个补气孔（它在型线上的位置与开启角是结构定死的，去向 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封）；压缩过程被中途冷却；级间流量不再等于吸气流量。
• 冷媒回路域：多一个中压节点（闪蒸罐或板换）；多一路 EXV；多一段管路与压降；有效循环充注量改变（去向 G10-03 系统充注、排气与最低液位设计）。
• 换热器域：室外换热器的蒸发负荷上升——教学口径下每 kg 主路吸气的 Q_e 从 126.73 涨到 176.69 kJ/kg，+39.42%。
• 控制域：多一个连续闭环；多一组开关判据与迟滞；多一批故障模式（倒流、补气带液、罐液位失稳）。
• 空气侧：补气一处也没改。

⚠ 件数与成本增量是平台相关量，本课不给数。⚠ 易错点：把补气当成压缩机的一个「选装功能」，以为选了一台带补气口的压缩机就完事——补气孔只是上面五个域里的一格，中压节点、EXV、控制策略与换热器余量都得跟上。

最后把换热器域那条链走完，它是本讲最容易被推反方向的一条。

补气把每 kg 主路吸气要从环境取的热抬高了 39.42%，而室外换热器的 UA 与迎面风量一点没变。同一台换热器要多吃这些热，只能靠更大的换热温差：⇒ 平衡点落在更低的蒸发温度上 ⇒ 翅片表面温度更低 ⇒ 在同样的空气湿度下，结霜只会更快。

⇒ 所以「补气治不了结霜」是一句保守的说法，实际方向是加重。★ 这条方向判断是本课按上面这本负荷账归纳出来的，⛔ 不是某标准或某既有课程里现成的结论。⚠ 蒸发温度下移多少度、结霜速率与化霜频次变化多少，本课不给数——那取决于室外换热器 UA、迎面风速、空气湿度与翅片几何，须由实测/仿真确定，定量账去向 C3-04 除霜循环与化霜策略（热泵），部件侧去向 G2-09 直接式热泵室外换热器（冷凝/蒸发双向工况）部件设计。

⚠ 这一条对做架构的人很要紧：上补气时，室外换热器的面积/风量余量与化霜策略必须一并复核，⛔ 不能只改压缩机侧。⚠ 易错点：把「补气提高了低温制热量」直接推成「补气改善了结霜工况的表现」——这两件事之间没有因果链，而且方向相反。

本讲小结：判一条补气路线值不值，只用一个恒等式——Q_h = Q_e + W ⇒ COP_h = 1 + Q_e/W，涨 COP 当且仅当 Q_e 被抬得比 W 更快，而抬 Q_e 只有一条路：把蒸发器进口焓降下来。⛔ 排气温度不在这个式子里：闪蒸罐与液喷把排温降到同一个 83.83℃，COP 一个 +9.57%、一个 −2.43%，排温降与 COP 涨之间没有因果关系，功是多花的（+20.93%）不是省下的。补气对乘积链的三处各有一个不同的作用点（另加一股流量／把压比劈成两段／用低焓冷媒拉低混合焓），因此失效方式也各不相同；制热量增益 +32.50% 拆开是流量项 +35.54% × 单位焓差项 −2.25%，收益与补气量成正比，而「主路吸气不变」是模型假设 ⇒ 这个数是理想上界，⛔ 不是可承诺值。代价要按压缩机域／冷媒回路域／换热器域／控制域／空气侧五个域列，件级清单会整类漏掉换热器域；而空气侧一处未改——补气不但治不了结霜，按蒸发负荷 +39.42% 这条链推下去还会加重它。至于「什么工况该开、什么工况不该开」，本讲一个阈值都不给，那是第 6 讲的题目。
