C3-03 多热源热泵：电机/电控余热 + 环境热吸收

课程代码 C3-03 · 板块 C 乘员舱空调与 HVAC / 热泵与采暖系统 时长 约 4.0 小时（6 讲） 前置 A5-02 从燃油车到电动车的热管理演进（热泵为什么值得上、代价是什么）；C3-02 热泵采暖原理与低温制热衰减；B3-01 冷却液回路拓扑与模式切换；A3-01 ε-NTU 法与 LMTD 法 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C3-03 大纲的完整展开版

---

引言：车上确实还有一堆免费的热，问题是它到不了座舱

冬天最冷的那几天热泵最没劲，这是 C3-02 热泵采暖原理与低温制热衰减 已经拆到乘积链上的一件事。于是「车上还有免费的热，把它接进来」几乎是一个会自动浮现的念头：电机与电控一直在发热，舱内回风带着二十几度的余温，实在不够还可以让电机故意低效去造热。这门课要做的不是再罗列一遍这些热源——那份表看起来谁都列得出来（第 1 讲会说明它为什么其实很难列全，而漏掉的那一类不会以「少一条」的形式暴露）；更要紧的是，就算表列全了，它和「实车吹得热」之间还隔着一段常被跳过的距离。本课把这段距离拆成两根钉子，全课六讲都在这两根钉子上展开。

第一根钉子：从「有余热」到「能用上」，中间隔着三道独立的门，缺一门就是空账。

门一是量：Q_waste = P_out·(1−η_drv)/η_drv——该工况点上到底产生了多少废热。注意它问的是「该工况点」，不是铭牌损耗，也不是峰值效率那一格。门二是品位：这份热能交付出来的温度够不够直接用；不够就只能进热泵蒸发侧当低温热源，而升级要付逼近度与压缩功两笔账。门三是可取：Q_取 = ṁ·c_p·(T_in−T_out)——受流量上界（泵扬程与回路压降）、温降上界（下游件的入口温度要求）、出水温下界（冷却液冰点互锁）三重限制，三者取交集才是可行域；式子里的 c_p 是整车实配冷却液的比热，不是纯水的那个数，两者差多少、差错了会把取热量高估多少，第 2 讲会当场算给你看。稳态下 Q_取 ≤ Q_waste 恒成立——你取不走比产生的更多。

三道门是与关系：量不够、品位不够、取不出来，任何一项不成立，这条腿就站不住。这里要先分清一件容易并掉的事——品位排序只回答「接在哪」，不回答「用不用」：高品位直供暖风水路、低品位进热泵蒸发侧升级，那是一条路由规则；用不用得上，要过的是这三道门。所以全课凡说到某个工况「余热够不够」，都必须同时报出这三个量，或者报出这三个量各自「取决于什么、由谁给」。只报第一个就下结论的，本课一律判为空账——而「电驱余热有几 kW」恰恰是最容易被单独拿出来当结论的那一个数。

第二根钉子：COP_sys 的分子里，哪些热是白拿的、哪些是自己花电买的，必须分成两栏记账。

多热源系统的能效口径是 COP_sys = (Q_amb + Q_waste + W_comp)/(W_comp + W_pump + W_fan)：环境热与余热白拿，进分子不进分母；水泵与风机的寄生功老实进分母。但这个式子有一条本课归纳的射程必须先写清楚——它只在 Q_waste 是被动余热（驱动时本来就会产生、不取走也要排掉）时成立。若这份热是主动造出来的（电机 d 轴电流、零扭矩堵转、电控主动降效、电池脉冲自加热——这四项就是本课「主动造热」的全集，⛔ 电加热器不在其中，它是并联的另一条腿，全集与理由见第 6 讲 6.1），那笔电功 W_e 必须同时进分母，式子当场退化成 1。

于是判一个多热源方案好不好，第一问是「这份热谁付的钱」，第二问才是「它把蒸发温度抬了多少」。余热对热泵的价值主要不在那几 kW 热量上，而在 T_evap↑ ⇒ 压比↓ ⇒ COP↑：同一冷凝温度下，蒸发温度从 −20℃ 抬到 +10℃，压比降到原来的 32.0%（R134a 饱和绝压 132.73 kPa 与 414.61 kPa 之比，CoolProp 8.0.0，与 C3-02 热泵采暖原理与低温制热衰减 同源同值同舍入；冷凝压力在比值里约掉，所以这个结论不需要知道冷凝温度是多少）。顺带还绕开了 C3-04 除霜循环与化霜策略（热泵） 那整本结霜账——UA 塌陷与化霜偷热，本课的余热路线一条都不用付。⚠ 一条界线随之而来，全课凡出现卡诺上界处都要带同一句：卡诺值是 COP 的上界，不得当作可达值，也不得据它推容量——它不含排量、不含转速、不含任何几何量。

本课最容易被读反的一条，根子只有一个：只看比值，不看那个比值乘的绝对量，也不看比值的分子是谁付的钱。它有两种面貌，两种都会让人做出方向相反的工程动作，所以放在这里先点破。

误读一：「电驱效率低的工况余热多」。诱因是本课自己制造的——(1−η_drv)/η_drv 随 η_drv 下降而单调上升，是一个放大因子，而冬季城区低速恰恰是 η_drv 最低的那一档，顺着这个因子往下想必然得到「低速余热多」。但主导项是 P_out，不是那个因子。同一套教学口径下：高速巡航 P_out = 30 kW、η_drv = 0.90 ⇒ Q_waste = 3.3333 kW；城区低速 P_out = 3 kW、η_drv = 0.75 ⇒ Q_waste = 1.0000 kW。放大因子确实涨了 3.0000 倍（0.3333/0.1111），而 P_out 掉到 10.0%，净结果 Q_waste 只剩 30.0%。（⚠ 这两组输入均为教学假设值，不对应任何平台，禁止照抄取用；真实平台须按本车效率 MAP 与工况谱查。）读反之后会做错的动作很具体：一是把余热热泵的设计工况选在低速城区——「效率最低所以热最多」，于是 Chiller 换热面积、取热支路通径与取热控制全按一个不存在的热量去匹配，实车最冷那一档反而最不够用；二是在整车能量流模型里用「平均效率 × 平均功率」算一个恒定余热功率——两个因子的变化方向相反，误差不会互相抵消而会同向累积，冬季城区那一格因此虚高，电加热功率等级与高压母线电流预算据此做小，结果实车吹不热而账面上写着「余热已覆盖」；三是拿峰值效率去算余热——峰值效率对应的是高速大扭矩那一小片工况，拿它去配任意工况的功率，给出的数与实际无关。正解只有一句：放大因子与主导项方向相反，净方向由 P_out 定；判余热必须落到「该工况点的 P_out」与「该工况点的 η_drv」这一对上，不许只报其中一个。

误读二：「电机造的热被热泵二次升级之后，COP 就从 1 抬上去了」。三行就能算完：主动造热输入电功 W_e，产热 Q_m = W_e；这份热作为热泵蒸发侧的热源，压缩机再耗 W_c（压缩机电功，即上式里的 W_comp），冷凝侧放出 Q_h = W_e + W_c；而总电耗也正好是 W_e + W_c ⇒ COP_sys ≡ 1——精确值，不依赖任何平台参数、任何工质、任何换热器；把水泵与风机的寄生功记进分母则严格小于 1。教学算例：W_e = 2.0 kW、W_c = 1.0 kW ⇒ 制热 3.0 kW、总电 3.0 kW、COP_sys = 1.000；再记入取热回路水泵 0.15 kW ⇒ 3.0/3.15 = 0.9524，低于直接电加热的 1.000。（⚠ 三个功率均为教学假设值，不对应任何平台；但 ≡1 这个结论不依赖它们，换任何一组数结果都是 1。）读反之后会做错的动作有两个：一是在极寒标定里优先选「电机造热 + 热泵升级」而不是直接电加热，理由写成「省电」——实际净更费电，还多付一台压缩机的寄生功、噪声、磨损与冷媒侧风险；二是把主动造出来的热填进 COP_sys 的分子而不动分母，于是台架报出一个大于 1 的「系统 COP」，而整车电耗账怎么也对不上。正解：「二次升级」买到的是品位，不是能效——电驱回路的水温可能低于送风需求，不经热泵这份热确实用不上，但升级不改变那个恒等式。主动造热真正值得用的场合全部是容量与布置理由，没有一条是能效理由：电加热功率不够、电池预热需要大热量且必须走水路、高压端口与布置受限、母线电流需要在多个部件之间分摊。

本课的射程与去向。本课交付的是热泵侧的接入判据、优先级仲裁与分程切换，止于「谁先用、什么时候切」这一层。给定加热需求与整车功率预算之后，补差量怎么逐帧切分成压缩机转速指令与电加热档位、交接怎么做到出风温度与母线电流不出台阶，属于运行时分配律，去向 K3-02 空调温控与压缩机转速/过热度控制（制冷与制热两模式）——交接物是三样，⛔ 不是一样（清单见第 5 讲 5.4）：① 第 5 讲那张分程表（一根横轴量 + 每一档的进入门限、退出门限、与相邻档共有的重叠带宽度、最小驻留时间这四个量）；② 每一档在该工况下的上界——⚠ 它是第 4 讲 4.3 那张优先级表的第六列，⛔ 不是分程表里的一列，要另取；③ 重叠带内的分配律形态。接得上靠的是这三样，而不是一句「详见后课」；跨子系统的功率预算与仲裁去向 K3-07 能量最优的整车协调控制；冷媒侧的阀位组合表与切换时序去向 K3-04 热泵与多通阀协调控制。本课不给任何控制增益、限幅与时间常数，也不给分程表里任何门限的具体数值——那些全是平台相关量，须按本平台标定，不得抄上一代。四个相关标准（GB/T 18386.1、GB/T 21361、IEC 60034、GB 18384）本课只写标准号与去向，不写条款内容、试验工况与限值；版次与实施日期以现行目录为准，引用前须核。作为已知输入直接引用的有四件事：C3-02 热泵采暖原理与低温制热衰减 的低温制热衰减链与教学口径、A3-01 换热器传热基础：ε-NTU 法与 LMTD 法 的 ε-NTU 与效能定义、B3-01 冷却液回路拓扑：串/并联、多回路耦合与模式切换 的回路拓扑与模式切换、G3-03 水—冷媒换热的过热度与均流控制 的水侧结冰机理判据与「结冰 vs 均流不良」两类在线指纹。⚠ 互锁三量的成套结构与四步降级链的顺序是本课归纳的，⛔ 不是引自 G3-03 水—冷媒换热的过热度与均流控制——本课引它的是结冰机理与两类指纹，⛔ 不是那三个量本身（见第 2 讲 2.5）。

六讲怎么走。第 1 讲盘整车热源，但盘出来的不是一张清单而是一张三维表（载体与机理 × 品位 × 该工况下还剩多少），并把「品位」的口径钉死——它只回答「接在哪」，不回答「用不用」。第 2 讲把三道门逐门写成判据式，重点在门三的三重限制，以及本课唯一一族由本课自己成文给出完整判据链的安全级后果（⚠ 本课涉及的安全级约束⛔ 不止这一条，另外几条本课只写去向，见第 2 讲 2.4 的射程说明）：Chiller 从电驱回路取热是全车唯一可能触发水侧结冰的路径，堵流、胀裂板片、水—冷媒串漏这条链一旦走完就不是能效问题了。第 3 讲讲怎么接——耦合介质、接在热泵的哪一侧、串并联拓扑，三根互相独立的轴；并把热短路拆成五种形态，其中只有一种能被 ṁ·c_p·ΔT 复核抓到，另外四种拿这把尺子量一律绿灯。第 4 讲讲抢——抢的不止是热，还有压缩机排量与吸气压力、高压母线功率、冷却液流量与阀位自由度，而这五类的可仲裁性并不相同。第 5 讲把优先级排序落成可标定的分程结构：每一档的进入门限、退出门限、重叠带宽度与最小驻留时间，外加切换瞬态里必须对齐看的那几路信号。第 6 讲回到第二根钉子，把主动造热的手段、热落点与那本恒等于 1 的能量账收口。

第 1 讲　整车热源盘点：量级与品位

这一讲只做一件事：把车上「可以拿来当热源的东西」列全，并给它们排出一个能用来做架构决策的序。

听起来像一张清单，但清单恰恰是这一讲要拆掉的东西。工程实践里最常见的一份「余热盘点」长这样——电机、电控、电池、环境空气，四条，一条不少，看上去完整。它的问题不在于漏了哪一条，而在于它只回答了一个问题：谁在发热。而做多热源热泵架构的人要回答的是另外两个问题：这份热能交付到多高的温度，以及在你正在讨论的那个工况点上，它还剩多少。三个问题缺任何一个，序都排不出来。

1.1 热源不是一张清单，是一张三维表

先把结论摆出来：整车可用热源是一张三维表，不是一张一维清单。三根轴分别是——

• 轴 A：热的载体与产生机理。热由什么机理产生、最终落在哪种介质（水、油、空气、固体）里。它决定了这份热要经过几级换热才能到达用热端。
• 轴 B：品位，即这份热可交付的温度（本节 1.1 末尾给出本课的口径）。它决定这份热能不能直接用，还是只能进热泵蒸发侧升级。
• 轴 C：该工况下还剩多少。注意是「该工况点上的可用功率」，是一个随工况变的函数，不是铭牌损耗。

按这三根轴逐项列全，车上的热源集合是下面十二项。每一项在表上都要同时回答三问，缺一格就是没填完：

序	热源	轴 A：热从哪个机理来	轴 B：品位（可交付温度）的填写口径	轴 C：该工况点还剩多少
①	电机	铜损随电流平方、铁损随频率与磁密	取热换热器出口冷却液温度减该级逼近度	随该工况点的 P_out 与 η_drv 变；暖机段符号为负（自己还没热起来之前它在吸热），见 1.4 与第 4 讲 4.2
②	电控	功率半导体的导通损与开关损	同上，但取热点若设在电控段则温度水平不同	同上，且与电机侧的占比随工况变
③	减速器与轴承	搅油损与摩擦损	热落在油而不是水，多一级换热才进水路	随扭矩与转速变
④	OBC / DC-DC / 高压配电	变换损与传导损	由各自冷却方式定（风冷／水冷）	充电时在线，行驶时 DC-DC 常在线
⑤	电池	欧姆热与极化热（放电／充电）	由电池回路目标温度带定	符号会翻转，见 1.4
⑥	域控 / 中央计算平台 / 座舱 SoC	芯片功耗	多为风冷，品位低且分散	稳态功率小，但上电早，见 1.4
⑦	舱内回风	不是产热，是已经加过的热还没排掉	舱内空气温度，直接就在风侧	由送风量与内循环比例定，见 1.3
⑧	乘员显热与潜热、太阳辐射	人体代谢散热；太阳短波辐射透过玻璃	舱内温度量级	白天不为零，但不可调度
⑨	环境空气	不产热，是环境侧的无限大热库	等于环温，随环温塌	量最大、品位最低，见 1.4
⑩	冷却液与结构件的蓄热	不是产热，是热容里存着的热	由该段回路当时的温度定	不是稳态热源，只在瞬态里出现
⑪	主动造出来的热	电机 d 轴电流／零扭矩堵转／电控主动降效／电池脉冲自加热（⛔ 电加热器不在此列——它不是「造余热」，是并联的另一条腿，见第 4 讲 4.3 的第 ④ 档与第 6 讲 6.1）	由造热手段的热落点定	由可分配的电功率定，不是「余」热，见 1.6
⑫	制动摩擦热与不可回收的再生制动溢出	摩擦副做功	无冷却液通路	列出来但不接，理由见 1.5

这张表的价值不在于它有十二行，而在于它能让你判断「我有没有漏」。所以要把枚举的线索本身写出来，然后反过来查：

• 我沿什么线索数的？——最自然的线索是「哪个部件在发热」。
• 有没有不在这条线索上、但同属这个集合的？——有，而且是一整类一整类地缺：⑦ 舱内回风不是一个部件；⑩ 蓄热不是一个稳态源；⑪ 主动造热不是「余」热；⑫ 制动摩擦热属于「列出来但不接」的那一类；⑤ 电池则是同一个部件在不同工况下换栏。

⚠ 这几类缺失的危险之处在于，它们不会以「少一条」的形式暴露。沿部件线索数出来的「电机、电控、电池、环境」四条本身没有一条是错的，清单看起来完整、逻辑自洽；读者拿到的结论是「余热就是电驱那几 kW」，然后在做优先级表时怎么也找不到内循环与主动造热的位置——他不会怀疑表漏了，只会怀疑自己的方案不好使。

本课在这张表上交付什么、不交付什么：交付表的结构与每一格的填写口径（三问）；⛔ 不给三根轴上的任何绝对数——那些全部是平台相关量，须由本平台的效率 MAP、各回路的目标温度与工况谱给出。电池侧的产热与预热需求归 D 板块，座舱侧的负荷谱归 B1-01 整车热平衡与全工况热负荷谱分析，整车能量流的归口见 B4-01 整车能量流与热量流协同分析。

两个典型的填错：一是把三维表压回一维排序——排出来的那一串名词看上去还是完整的，漏掉的是整根轴 C；二是把「铭牌损耗」填进轴 C——铭牌对应的是峰值工况的损耗，与冬季城区那一格没有任何关系。

本课对「热品位」的口径（这是本课为排序与作图而下的定义，不是行业既有的统一定义，用它之前请先确认对方是不是同一套口径）：

品位 ＝ 该热源能交付给下游介质的最高温度，扣掉这一级换热的逼近度之后剩下的那个温度。

定义里有两件东西必须同时读到。第一，「交付给下游介质」——所以要减去这一级换热的逼近度；纸面上「品位够」而实车吹不热，多数就死在这一减上。第二，「最高温度」——所以它是一个上界，⛔ 不得当成可承诺值写进指标书。

为什么必须先钉这个口径？因为不钉，同一个热源会在两处被写成两个品位，而两处的人都觉得自己说的是「电驱余热的温度」：绕组热点温度、冷却液出水温度、Chiller 水侧出口温度，三者差着几十 K。绕组热点温度尤其容易被拿来当品位——那是热点，不是可交付温度，中间隔着整条热阻链（去向 E1-01 电机水冷（机壳水道）设计与换热强化）。

为什么不用㶲（可用能）来排序？㶲看起来更「正确」，但它引入第二个基准 T₀（环境温度）：同一份热在不同环温下㶲值不同，于是排序会随环温翻转；而且它与工程实务真正要问的那句话——「这水吹得热风吗」——之间还隔着一次换算。本课要的是一个能直接接到判据上的量，所以取上面那个温度口径。

⛔ 各热源品位的绝对值是平台相关量，本课不给数；本课只给排序关系与「够不够直供」的判据形态：够 ＝ 品位高于送风目标温度加上暖风芯体的逼近度。

1.2 电驱余热：一个回路上串着两个机理不同的热源

电驱余热是这门课的主角，它的量由这个式子给出：

Q_waste = P_out·(1 − η_drv)/η_drv

式子的五个字段（含它的失效边界）第 2 讲逐条展开。这一节要先解决一件更基础的事：「电驱余热」不是一个热源，是两个。

同一条冷却液回路上串着电机与电控，它们的产热机理不同，随工况的变化规律也不同：

• 电机侧：铜损随电流平方增长，铁损随频率与磁密增长。低速大扭矩时电流大、频率低，铜损占优。
• 电控侧：功率半导体的导通损与开关损。转速上去之后，铁损与开关损的占比上升。

（⚠ 严格说还有第三段：减速器与轴承的搅油与摩擦损。它常被并进「电驱」这个词里，但它的热落在油而不是水，要多经一级换热才进冷却液——在表上它是独立的第 ③ 项，见 1.1。）

为什么必须把它拆开？因为拆开之后，拓扑图上多出一个真实存在的自由度：取热点设在回路的哪一段。设在电控出口还是电机出口，拿到的水温不同——而且约束是不对称的：电控侧的允许入水温上限通常比电机更紧（去向 E2-01 逆变器/IGBT 散热设计与冷板），所以当你为了抬高品位而把回路温度往上推时，先撞线的往往是电控而不是电机。把电驱在图上画成一个方块，这个自由度就整个消失了，后面讨论「接在哪」时会发现无话可说。

⛔ 电机侧与电控侧的损耗占比与绝对值都是平台相关量，本课不给数；分摊比例须由本平台的损耗模型或台架实测给出（效率 MAP 的交付口径去向 L1-08 电驱总成台架热性能试验：多温限同步判读与峰值包络标定）。

这里最常见的两个动作错误：一是在拓扑图上只画一个「电驱」方块，于是取热点位置这个自由度被抹掉；二是拿电机单体效率 MAP（η_mot）当电驱总成效率 MAP（η_drv）用——那少算了电控与减速器两段，而 (1 − η_drv)/η_drv 这个因子对 η_drv 极其敏感，把 η_mot 当成 η_drv 代进去，后果远比「差几个点」听起来严重。效率口径这件事第 2 讲还要专门钉一次，那里也会说明为什么本课全课统一写 η_drv 而 ⛔ 禁止裸写 η。

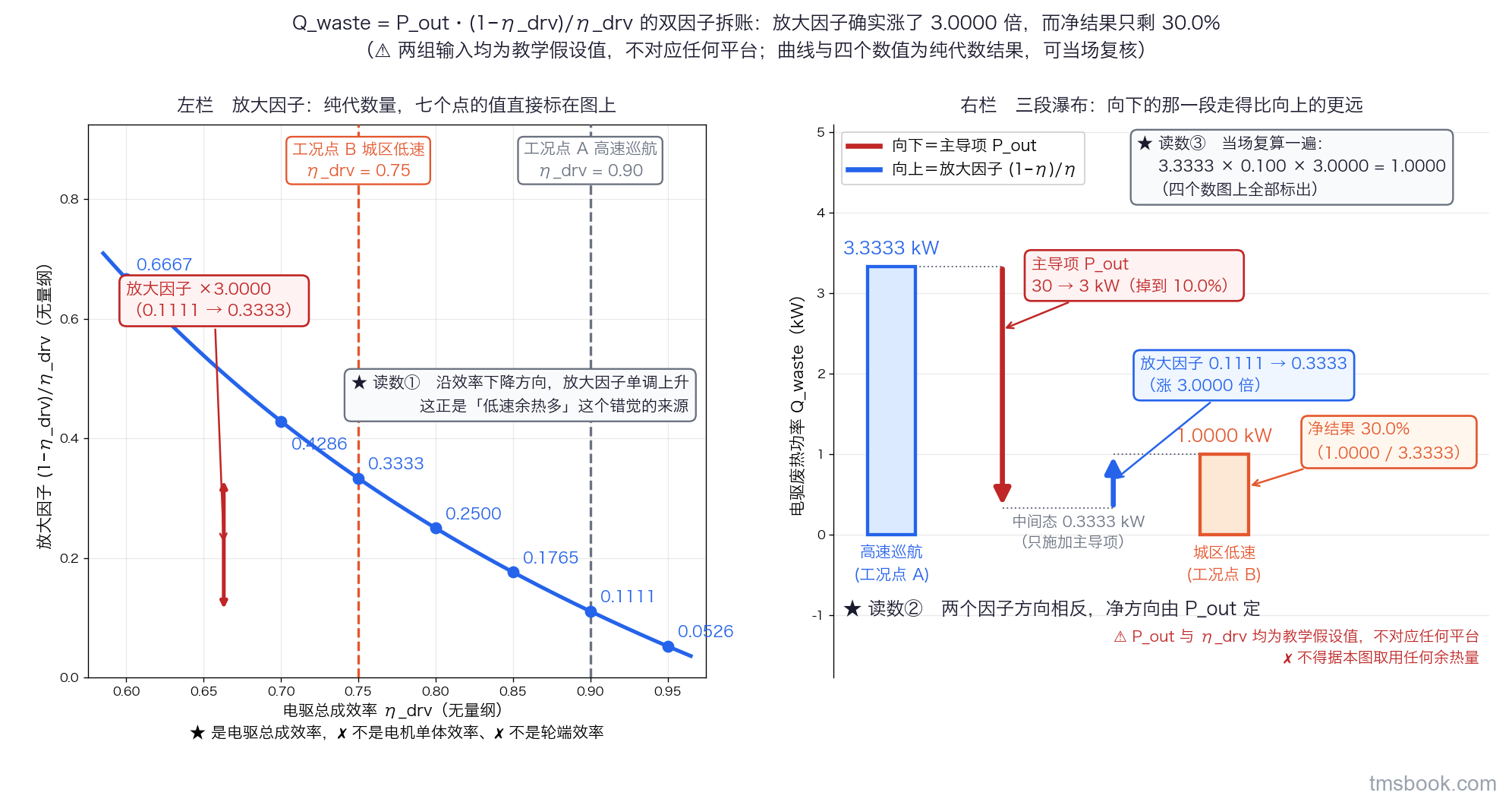

最后为下一讲预埋一个观察。把 Q_waste 拆成两部分看：P_out 是绝对量，(1−η_drv)/η_drv 是放大因子。放大因子确实随效率下降而单调上升——这是真的，图2 左栏把它画对了。但两者在工况上的变化方向相反：冬季城区低速这一档，效率是最低的，而输出功率也是最小的。净方向由 P_out 定，不由放大因子定。在本课的教学口径下（高速巡航 P_out=30 kW、η_drv=0.90；城区低速 P_out=3 kW、η_drv=0.75），放大因子涨 3.0000 倍，P_out 掉到 10.0%，净结果 Q_waste 只剩 30.0%——从 3.3333 kW 掉到 1.0000 kW。⚠ 这两组输入是教学假设值，不对应任何平台，⛔ 禁止照抄取用；真实平台须按本车效率 MAP 查。第 2 讲会把这三个比值逐步复算一遍，并说明为什么「用平均效率乘平均功率算一个恒定余热功率」这种做法误差不会互相抵消。

1.3 舱内回风：最便宜的一种余热回收

内循环几乎从来不出现在「余热回收」的讨论里，因为它不像一个热源——没有一个部件在发热，没有一根新增管路，也没有一个新增零件号。但它确实是余热回收：它把已经花电加热过的舱内空气再吹一遍，省下的正是「把新风从环温加热到舱温」那一段。

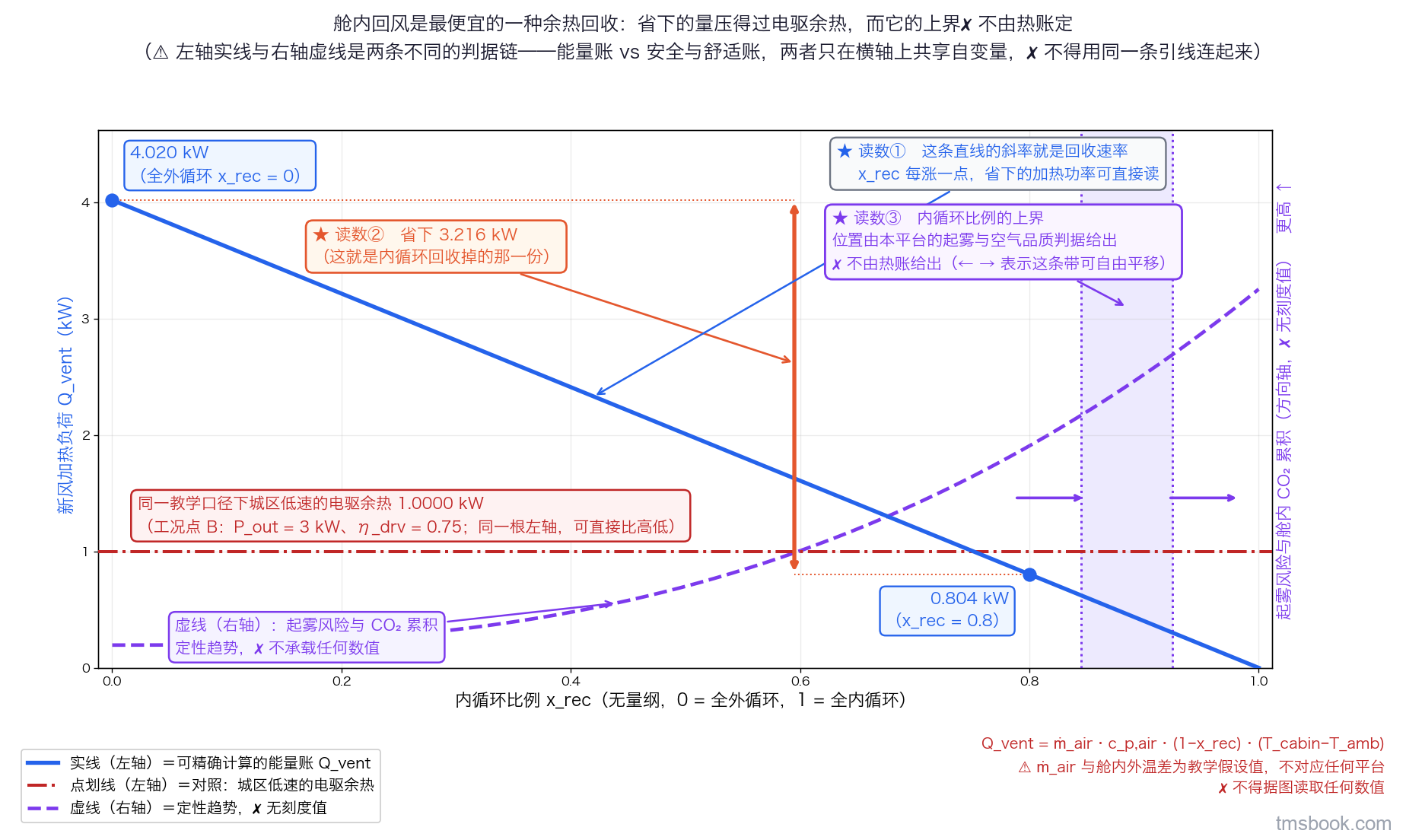

Q_vent = ṁ_air·c_p,air·(1 − x_rec)·(T_cabin − T_amb)

其中 ṁ_air 是送风质量流量（kg/s），c_p,air 是空气的比定压热容（本课取 1.005 kJ/(kg·K)，常压、20℃ 量级的干空气值，来源级别为行业手册／物性表；⚠ 湿空气须按含湿量修正，去向 A2-04 湿空气物理与焓湿图：空调负荷计算基石），x_rec 是内循环比例（无量纲，0~1），T_cabin − T_amb 是舱内外温差（K）。⚠ 空气侧一律写 c_p,air；冷却液侧的比热是另一个数，本课全课不共用裸符号 c_p（口径见第 2 讲）。

按本课教学口径代一遍（ṁ_air = 0.10 kg/s、T_cabin − T_amb = 40 K，对应舱内 22℃ / 环境 −18℃）：

• 全外循环 x_rec = 0：Q_vent = 0.10 × 1.005 × 1 × 40 = 4.02 kW；
• x_rec = 0.8：Q_vent = 0.10 × 1.005 × 0.2 × 40 = 0.804 kW；
• 省下 3.216 kW。

把这个数与 1.2 里城区低速那一格的电驱余热 1.0000 kW 放在一起看：在同一套教学口径下，内循环省下的比电驱余热还多，而它不需要 Chiller、不需要取热支路、不需要多一级逼近度。这就是为什么它必须留在表上，并且排在优先级阶梯的第一档。

⚠ 两侧都是教学假设值，不对应任何平台，⛔ 禁止照抄取用。真实平台上送风量、舱内外温差与电驱余热三者都会变，上面这个倍数关系不成立于任何具体车型——本课要读者记住的是「这一档存在且量级不可忽略」，不是那个倍数。

它的上界不在热账这一侧。纯从热账看，x_rec 越大越好，热账会一路把你推到 x_rec = 1。而真正把它截断的是起雾风险、舱内 CO₂ 累积与异味——⛔ 这条上界由本平台的除雾与空气品质判据给出，⛔ 不由热账给出（去向 C5-01 前风窗除霜除雾法规与性能设计 与 A2-04 湿空气物理与焓湿图：空调负荷计算基石）。把内循环比例当成一个纯热学变量去优化，是这一节最典型的错误动作，它的后果是玻璃起雾这种安全相关的问题。

还有一个记账上的错误值得单独点出来：把「省下的加热功率」记成「回收的余热功率」。两者在整车能量流图上落在不同位置——前者是负荷侧减少，后者是热源侧增加。混着记，桑基图就不闭合，而且不闭合的量恰好等于这一项，排查起来极费时间。

1.4 表里有三项会被排错位置

十二项里，有三项的排序规则与其余各项不同。它们被排错位置时不会报错，只会让后面的优先级表在某个工况下悄悄走进未定义区。

其一：环境空气——全表唯一一个「取热本身会让取热能力变差」的热源。

它的量在整车尺度上可视为无限，品位等于环温、随环温塌。真正让它与所有其它热源不同的，是一条负反馈：从湿冷空气里取热会在换热器表面结霜，霜层同时增加导热热阻与堵塞风道，UA 往下掉；UA 一掉，为了取同样的热就得把蒸发温度逼得更低，而蒸发温度更低结霜更快。这条环路会自己往更坏的方向走，并且最后要靠化霜来打断——化霜本身要偷走一段时间与一部分热，期间舱内还要掉温。

⇒ 这才是「余热为什么值钱」的根本原因之一：用余热替代环境热，不只是换了个热源，是把整条结霜账整体绕开。⛔ 只把余热的价值算成「多回收的那几 kW」，会系统性地低估它。结霜速率与化霜周期是平台与气象条件相关量，本课不给数，量化归 C3-04 除霜循环与化霜策略（热泵），换热衰减的机理归 A3-04 污垢、结霜与传热衰减机理。

⛔ 由此还有一条排序纪律：环境热与余热不能按同一套判据排在一张表里——前者带这条负反馈，后者不带，两者的判据链不同。

其二：电池——表上符号会翻转的两项之一，也是幅值最大、最容易被记错栏的那一项。

低温冷启动时它排在需热方，要预热，并且会与座舱抢同一份热；快充或大倍率放电时它排在供热方，而且量级可以很大。同一个部件在不同工况下换栏，这件事本身在表上⛔ 不是独一份——电驱在暖机段同样是负的：它自己还没热起来之前不放热，反而在吸热（第 4 讲 4.2 会把这一段画在时间轴上）。两者是同型的问题，只是电池的幅值更大、且它换栏的是整个工况类别（冷启动 vs 快充），而电驱换栏的是冷启动后那一小段时间窗。⇒ 表上第 ① 项那一格写的「随该工况点的 P_out 与 η_drv 变」是稳态口径，暖机段要按第 4 讲那条时间轴另判。

⇒ 优先级表必须为它准备两个位置。只给一个位置，另一个工况就落进未定义区——而未定义的组合在软件里不会报错，只会安静地走默认分支。⛔ 符号翻转的门槛工况（多大倍率、多低环温）由本平台定，⛔ 禁止抄上一代平台。

两个常见错误：把「电池余热」直接写进冬季余热账（冬季低温工况下它多数时间是消费者，这一笔是负的）；在仲裁器里把电池的需求与供给写成同一个变量的正负号——听上去很简洁，但两侧的安全约束完全不同：预热侧有升温速率与均温性约束，取热侧有最低温度与析锂约束，一个变量装不下两套约束。

其三：量小但全时在线的那一族——域控 / 中央计算平台 / 座舱 SoC / DC-DC。

这一族的稳态功率在整车热账里小到可以忽略，所以按稳态功率排序时它们排在最后，甚至根本不上表。但它们有一个别人没有的属性：上电早，且不依赖车辆是否在行驶。冷启动那几十秒里，电驱还没热、电池还冷、环境热又正处在最差的一档，这一族是那个时段里少数已经在产热的部件。

⇒ 时间维度的价值 ≠ 稳态功率的价值。抢热冲突恰恰发生在冷启动那一段（第 4 讲专门处理），而排序的判据在那个时刻应该换成「此刻它是否已在线」，而不是「它稳态有几百瓦」。⛔ 功率与上电时刻均为平台相关量，本课不给数；这一族的液冷探索去向 E5-03 座舱 SoC 与车载计算平台液冷探索（该课的判据以本平台的规范为准）。

两个错误动作：拿稳态功率排序去指导瞬态策略（两者判据不同）；反过来，为了这几百瓦把它接进主取热回路——管路、接头与阀的成本很可能超过收益，属于典型的「技术上可行、账上不成立」。

1.5 表上必须留着「列出来但不接」的那一类

全集不是可用项清单，是「这个集合里有什么」的清单。⇒ 不可用项要留在表上，并写明为什么不接。

• 制动摩擦热：热落在摩擦副上，没有冷却液通路；峰值短促，且出现的时刻与需热的时刻不重合。三条理由任何一条单独成立都足以否掉它。
• 太阳辐射与乘员显热与潜热：白天不为零，量级也不小，但它们不可调度——你不能在需要的时候把它们叫出来。更要紧的是，它们已经隐含在座舱负荷模型里了，当成可回收余热再算一遍就是双算（座舱侧的处理口径去向 B1-01 整车热平衡与全工况热负荷谱分析）。

为什么非要把它们留在表上？因为⛔ 未列入的项不得被默认当成禁止或不存在。把它们删掉会有两个后果，而且两个都会真实发生：第一，下一个人会重新提一遍，并且以为自己有了新发现，然后你要重新论证一次；第二，更糟的是，会有人以为它们是「被禁止的」，于是连讨论都不讨论——而实际上它们只是在当前架构下不接，边界条件一变（比如换一套制动能量回收策略），结论未必不变。

★ 全集的价值，恰恰在于让读者能自己判断「我有没有漏」。一张删掉了不可用项的表，读者无从判断那些空缺是「查过了不接」还是「压根没想到」。

1.6 这张表回答什么、不回答什么

第一件事：品位排序只回答「接在哪」，⛔ 不回答「用不用」。

「高品位直供暖风芯体，低品位进热泵蒸发侧升级」——这是一条路由规则，不是一条取用判据。它告诉你一份热该接到系统的哪个位置，它不告诉你这份热值不值得取、够不够用。

读者最常见的动作，是拿排序当结论：「电驱余热的品位比环境空气高，所以优先用电驱余热」。这句话前半截没错，后半截是空的——在城区低速那一格，电驱余热的量只有 1 kW 量级（本课教学口径，⚠ 教学假设值），排序再靠前也补不上加热功率的缺口。

⇒ 「用不用」要过三道门，三道门是与关系，任何一道不成立这条腿就站不住：

门	问的是	判据式	本课在哪里成文
门一「量」	这个工况点上到底产生了多少废热	Q_waste = P_out·(1 − η_drv)/η_drv	第 2 讲
门二「品位」	这份热能交付的温度够不够直接用	品位是否高于送风目标加暖风芯体逼近度	本讲 1.1 给口径，第 3 讲给量化
门三「可取」	能真正取走多少	Q_取 = ṁ·c_p·(T_in − T_out)，受流量上界、下游件入口温度要求、冷却液冰点互锁三重限制	第 2 讲

⛔ 三道门各自的量全部是平台相关量，本课不给数，只给判据形态与「由谁给出」。

⇒ 两个由此而来的错误：把排序表本身当交付物交给标定——那张表缺了每一档的进入门限与退出门限，标定拿到手没法用（这两个门限在第 5 讲成文）；以及把「品位够」当成「量也够」——⛔ 这是两根互相独立的判据链，不得互相推导。

第二件事：表上必须加一列「这份热谁付的钱」。

被动余热与主动造出来的热，在表上长得一模一样：都是「几 kW、几十℃、来自电驱回路」。但它们的能效账根本不是一个量级的判断——前者是驱动时本来就会产生、不取走也要排掉的热，取它不额外花电；后者是为了取暖专门耗电造出来的，那笔电功必须同时记进分母。

⇒ 优先级表加一列，取值只有两个：

• 被动余热：驱动（或充电、行驶）时本来就会产生，不取也要排掉 ⇒ 进能效账的分子，⛔ 不进分母；
• 主动造热：为了取暖专门耗电造出来 ⇒ 分子分母同时进，系统等效能效恒为 1。

这条分栏规则不含任何数，是纯逻辑判据，拿到任何一份热源表都能当场执行一遍。第 6 讲会把这两栏的能量账逐行推出来，包括「主动造出来的热经热泵二次升级之后系统等效 COP 仍然恒为 1」这个结论——⚠ 这里先把话放在这儿，是因为分栏必须发生在盘点这一步，等到第 6 讲再分就晚了：表已经交出去了。

两个错误动作：在整车能量流模型里把「驱动余热」与「主动造热」合并成一个「电驱热源」变量——合并之后没有任何东西会报错，而能效账从此对不上；以及把再生制动期间电机的损耗记成主动造热——那是被动余热，因为制动这件事本来就要做，那份损耗不取走也得排掉。

本讲小结：整车热源是一张三维表（载体与机理 × 品位 × 该工况下还剩多少），十二项里有四类只沿「发热部件」数必然整类漏掉，而漏掉时清单看起来是完整的。品位在本课有明确口径——可交付给下游介质的温度减去这一级逼近度，是上界不是承诺值。电驱余热是两个机理不同的热源串在一条回路上，拆开才看得见「取热点设在哪一段」这个自由度；它的量由 P_out 与放大因子相乘决定，而两者方向相反、净方向由 P_out 定。内循环是最便宜的一档回收，它的上界由起雾与空气品质给出而不由热账给出。环境空气带一条结霜负反馈、电池的符号会翻转（⚠ 会翻转的⛔ 不止它一项——电驱在暖机段同样是负的，见 1.4 与第 4 讲 4.2）、量小但全时在线的那一族要按「此刻在不在线」排序，三项都需要单独的排序规则。最后，这张表只回答「接在哪」，「用不用」要过量、品位、可取三道与关系的门；表上还必须有一列写明「这份热谁付的钱」。
