电子/功率器件热测量与表征:TSP 标定、JESD51 热阻实测与结构函数判读

大纲的完整展开版——讲师授课蓝本 / 学员自学材料

L7-04 电子/功率器件热测量与表征:TSP 标定、JESD51 热阻实测与结构函数判读

课程代码 L7-04 · 板块 L 试验与验证 / 测量技术与数据 时长 约 3.5~4.0 小时(7 讲) 前置 E2-03 功率模块封装、DBC 与热阻网络;L7-01 测量技术:热电偶/红外/PIV/流量测量 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 L7-04 大纲的完整展开版


按任务导航

你手上的事 直接看 还要配
搭一条能报结温的量测链 第 1、2 讲:温敏参数的三条选取判据、感测电流的上下窗口、标定台四要件、死区判定与 √t 外推 第 6 讲(报数表头:决定这一趟要顺手采哪些边界量)
定一个能拿去跨厂商比大小的 Rth(j-c) 第 3 讲:两次测量只改一项、分岔点怎么判、两次之间的冻结清单 第 2 讲(死区没处理好,分岔点就定不住)
判一批件的缺陷落在哪一层 第 4 讲:微分结构函数与封装叠层逐层对照、与同源基线的差分 第 5 讲(选哪种成像去复检、四种手段各自的盲区)
写一份器件级热阻测试规范 第 7 讲:最小六项条目,以及三个回喂接口各交什么、不交什么 第 3 讲(冻结清单)· 第 6 讲(成组报数的表头)
手册数与自测数对不上,要给个说法 第 6 讲:六步裁决路径与不确定度带 第 3 讲(先核参考面定义与安装条件是否同源)

本课不覆盖:在线结温估计、分级保护与主动降额 → E2-05 结温估计、热保护与主动降额策略;由结温谱折算寿命次数与试验矩阵 → E2-07 功率模块热可靠性与寿命评估:功率循环、任务剖面与 AQG 324;Foster/Cauer 网络理论与两者的相互转换 → E2-03 功率模块封装、DBC 与热阻网络;不确定度合成、包含因子与扩展不确定度 → L7-03 试验数据分析与不确定度评估;量值溯源与校准/检定证书判读 → L7-06 传感器校准、量值溯源与台架期间核查;通用红外原理、发射率与反射温度修正 → L7-01 测量技术:热电偶/红外/PIV/流量测量;换热器钎焊接头的探伤判据 → H2-06 钎焊质量检测与无损探伤;材料级面热阻测试 → H5-02 TIM 涂覆工艺、厚度控制与接触热阻;破坏性截面与开封后 SEM/EDS → L7-07 失效件表征与跨材料族失效分析方法(取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱);整车与总成台架的温升规程 → L1-08 电驱总成台架热性能试验:多温限同步判读与峰值包络标定。★ 以及不给的数:任何一个具体的热阻值、瞬态热阻抗值、量产验收限值与空洞率限值、测量死区、抬头阈值倍数与噪声、目标温度分辨率——由本项目自己的实测与产品图纸、客户规范、器件厂鉴定文件给出,⛔ 本课一个数都不给;本课给的是判据的结构、表的形状,与拿到那些数的路


引言:三份报告上的热阻数各不相同,而三个人测的都没错

一颗功率模块的结到壳热阻 Rth(j-c),手边常常同时躺着三个数:器件厂手册上印的一个、你自己台架测出来的一个、客户实验室复测出来的又一个。三个数对不上,会议室里于是只剩两种猜想——要么谁的仪器不准,要么这批件不一样。追下去的动作也就那两个:查表,查件。

而实务里最常见的第三种可能,在这两个猜想里根本没有位置:三个人量的不是同一个量。 手册那个数的参考面切在哪一个几何面上、按什么安装压力压的、用的哪一种界面材料、冷却边界是什么——这几件事器件厂多半没写在数的旁边;你自己那个数同理。它们里换掉任何一件,同一颗器件就交出另一个数,而两个数看起来一模一样、都带 K/W。⇒ 于是三方各拿一个「数据」互相对峙,谁也拿不出把对方的数换算到自己口径上的办法,最后往往靠嗓门或职级收场——而没有一个人的仪器是坏的

⇒ 这就是本课要敲的第一根钉子。

钉子①:热阻⛔ 不是一个数,是「一个数 + 一整套边界」。脱开边界的 Rth 不是量测结果,是一句听起来像数据的话。

本课全部内容都挂在这一条上:Rth(j-c) 的参考面定义与安装条件、Rth(j-f) 的流量与入口水温、Zth(t) 的功率口径与死区处理、结构函数判读的基线来源——任何一项换掉,同一颗器件就会得到另一个数。⇒ 由此派生一条贯穿全课、⛔ 无条件的报数纪律:本课出的每一个热阻数,必须与它的边界写在同一行、同一张表里,⛔ 不许把边界降级成报告附注或脚注。理由很实在:附注与脚注在转发、摘抄、填进对比表的过程中第一个被丢掉,而那个数会一路活下去。

结构示意图,画一条自左向右的热流链与四个参考面。上半部分是热流链,依次为芯片结区、贴装层(焊料或银烧结)、DBC 上铜、陶瓷、DBC 下铜、基板、TIM、散热器与冷板、冷却液,每段画成一个串联热阻方块并带层名,全图不设任何数值刻度。链上四条竖虚线分别切在壳面、基板底面、冷却液、环境空气,各带独立文字标签:参考面 壳 c、参考面 基板底 b、参考面 流体 f、参考面 环境 a。下半部分是四条水平条,都自结区起算、各自终止于对应的参考面,自上而下标 Rth(j-c)、Rth(j-b)、Rth(j-f)、Rth(j-a),条长依次递增,四条右端各标「都带 K/W」。四条横条下方一个横跨方框写:四个数都对,但它们是四个不同的量,不可相加、不可比大小。图右侧一竖栏,标题写「同一个 Rth(j-c) 也不是唯一的」,列出安装压力 p_mount、界面材料、壳面测点位置、冷却边界四项,每项后面一支分叉箭头指向「另一个数」。叠层顺序取自封装分层,图上不含任何实测数据;四个参考面并列与「不可相加、不可比大小」这一行标明为本课归纳。本图为结构示意,四条横条的长短不代表任何真实比例,不得据图读取任何热阻值。
图1 要读出三件事:一,后缀不是修饰词,是参考面定义——换一个后缀就是换一个量;二,四条横条起点相同、终点不同,因此彼此⛔ 不能比大小、更不能相加,哪怕四个数都带 K/W;三,即便后缀相同,右侧那四项(安装压力 p_mount、界面材料、壳面测点位置、冷却边界)任换其一,同一个 Rth(j-c) 仍会变成另一个数——这正是钉子①里「一整套边界」指的东西。⚠ 叠层顺序取自 [E2-03 功率模块封装、DBC 与热阻网络](/academy/topic/E2-03/) 的封装分层,本图不重讲网络理论;四个参考面并列与「不可相加、不可比大小」这条记号纪律为本课归纳,⛔ 不是本课程体系或任何标准既有。本图为结构示意,四条横条的长短⛔ 不代表任何真实比例,⛔ 不得据图读取任何热阻值。

拿到一个热阻数,先问三件事——这就是钉子①的可执行形态。 三问是别人的数递到你手上时的准入检查,⛔ 不是等到你自己出报告那一刻才用的:

  1. 后缀是哪一个——j-c(结到壳)、j-b(结到基板底)、j-f(结到冷却液)还是 j-a(结到环境)?没有后缀的数不能进任何比较。四个数都带 K/W、都「对」,但它们是四个不同的量。
  2. 边界在不在同一行——参考面测点的具体位置、安装压力 p_mount 与紧固扭矩 M_t、界面材料;若后缀是 j-f,还必须有体积流量 q_V 与冷却液入口温度 T_f,in。⚠ 判据是「在不在同一行」,⛔ 不是「文件里找不找得到」。
  3. 这个数是怎么得到的——是从一次测量的一条曲线上「看出来」的,还是靠两次只改一项的测量把参考面卡出来的?(为什么这一问要紧,见下面的反钉子。)

判完之后的下一个动作:三问里任何一问答不上来,这个数就只能在同源件之间做相对比对(同封装、同批、同测试条件),⛔ 不得与手册、与客户、与另一台架的数比大小;要跨来源比,先把答不上的那一项补齐再比,⛔ 不是先怀疑器件——这正是第 6 讲那条裁决路径的第一步为什么不是「查件」。三问各自钉死在哪儿:第 1 问与第 2 问在第 3 讲(参考面与安装条件是结果的一部分)与第 6 讲(成组报数的表头),第 3 问在第 3 讲(双界面法)。

什么时候这条不成立:同一台架、同一份规程、同一批件之间的差分判读不需要走完三问——那时三问的答案对每一件都相同,在差里约掉了,这也正是量产筛选能只看「某段热阻增量」的原因(第 4 讲)。三问是跨来源比对的准入条件,⛔ 不是每次读数的例行公事。

钉子②:这条链上最常见的几处疏漏,误差方向是可判的,而且都指向同一侧——把器件判得比实际好。

「测量误差」这四个字在多数报告里是一句免责声明,谁也没法拿它做判断。本课要把它换成一份可以逐项点名的东西:下面三处疏漏,方向已经定了,⛔ 不是「有可能偏高也有可能偏低」。三组算例照本课统一的教学算例参数组给出(教学假设,不对应任何平台,⛔ 禁止取用),复算过程分别在第 2、3 讲:

  • 不做 √t 外推,直接把死区之后第一个可用采样当成初始温升 ⇒ 低估初始温升 ⇒ 热阻与最快那一段的 RC 都算小。算例:总 Rth(=结到冷却边界整条链的热阻,全课统一的教学算例记法;它⛔ 不是一个带参考面后缀的量,只在教学算例里出现)由 0.3000 K/W 变成 0.2921 K/W,以 0.3000 K/W 为分母偏低 2.6%;而少掉的这 0.0079 K/W 全部落在最快那一段上,若该段真值取 0.030 K/W,则以 0.030 K/W 为分母该段被算小 26.3%。⇒ 整体看几乎察觉不到,局部看错得离谱——而缺陷定位用的恰恰是局部那一段。
  • 用电源设定功率代替器件端子处实测功率(设定值含引线与接触压降,通常高于器件实际吸收的功率)⇒ 分母偏大 ⇒ Zth(t) 与热阻一律偏低。算例:以设定 210 W 代替实测 200.0 W ⇒ 总 Rth 由 0.3000 K/W 变成 0.2857 K/W,以 0.3000 K/W 为分母偏低 4.76%。⚠ 这个方向由「设定值含引线与接触压降」这一具体成因给出,⛔ 不是「任何电源都必然偏高」的全称判断;成因不同(例如设定值低于实际输出)时方向要另判。
  • 把 ΔZth 的抬头阈值取松 ⇒ 分岔点判早 ⇒ Rth(j-c) 判小。算例(同为教学假设值、不对应任何平台):0.150 K/W 判成 0.135 K/W,以 0.150 K/W 为分母偏低 10.0%

三条的共同后果是器件看起来比实际好,而这正是「测量问题」与「质量问题」互相甩锅时最贵的那一侧:偏低的那几个百分点常常正好压在允收带里,于是一个测量问题被记成了一次合格,没有任何一处会报警。

★ 与这三条必须分开讲的是第四处疏漏——双界面法两次测量之间漏冻结了某一项。它的方向不定,⛔ 不得写成也偏向同一侧;而它更坏的地方在于幅度不可估:前三条都能算出一个百分比,它算不出来,因为你并不知道漏掉的那一项漂了多少。⇒ 处置方式也就不同——前三条靠改口径与改算法治,第四条只能靠一张冻结清单在测之前挡住(第 3 讲)。

★ 反钉子:曲线上那个看得见的台阶,是你指的,不是数据给的

本课最容易被读反的一句是:「结构函数上那个看得见的台阶就是壳」——从一条曲线上就能指认 Rth(j-c)。 读反的恰恰是本课方法的立论本身。

读者会做的那个动作很具体:拿一次测量反演出的累积结构函数,在斜率突变处(或某个明显的谷之后)读一个累积热阻值,报成 Rth(j-c),写进数据表、拿去和别家手册比大小、或者据此判来料合不合格。整个过程不需要第二次测量,也不会报任何错——曲线上确实有那个台阶。

为什么会读反:本课的讲法天然埋着这个陷阱。第 4 讲先说结构函数能把「层」暴露出来(峰=大截面高热容段、谷=薄而窄的段),第 3 讲说双界面法能定出 Rth(j-c);两句连读,推论就是「既然层都看得见,壳当然也看得见,双界面法不过是把它读得准一点的技巧」。

为什么它是反的:结构函数只暴露热阻—热容沿热流方向的分布形状,它不知道哪一个几何面被你叫做「壳」。「壳」不是一种材料、也不是一次相变,它是由参考面定义与安装条件人为指定的一个面;两侧往往都是金属,声、光、热学上都没有突变,在单条曲线上它压根不该有特征。⇒ 它只有在被人为改变一次之后(两次测量只动界面导热状况),才以「两条曲线开始分岔」的形式在数据上显形。分岔点的唯一性来自「只有一个变量被改动」这件事,⛔ 不来自曲线的形状。⇒ 单条曲线上任何看起来像壳的台阶,都是你自己指的,不是数据给的:换一个人指,换一个数;而两个人都会觉得自己读的是「数据」。

后果为什么严重:这个错不会被任何一道检查抓到——数值合理、量纲正确、曲线漂亮、复现性还很好(同一个人每次都指同一个地方)。它只在跨来源比对时炸:与手册对不上、与客户对不上、与上一批对不上,而此时所有人都会去查器件,⛔ 没有人会怀疑那个「壳」是指出来的。

⚠ 由此派生两条方向性禁令,全课不许违反:① ⛔ 全课不出现「结构函数上第几个台阶/谷对应壳面」这类说法;② ⛔ 图上不在单条结构函数曲线上标注任何一个「壳」的位置——要标只能标在两条曲线的分岔处,且图上必须同时画出两条曲线。★ 还有一条同源的禁令在第 4 讲:差分判读的基线必须同源(同封装、同批、同测试条件),⛔ 不得拿手册或供应商曲线当基线——横轴一平移,每一个层界处都会差出一个「像缺陷」的峰谷,而它是口径差、不是缺陷。

本课凡要「列一张表」的地方,一律先把全集画出来、再逐项核射程,⛔ 不顺着自己最熟的那条线索往下数。这不是讲究:沿单一线索枚举时漏掉的从来不是「少了一条」,而是整类不出现,而表面上那张表还是齐的、还是有头有尾。两个已经踩实的例子——沿「我这边哪一步做错了」去数手册数与自测数不一致的成因,会整类漏掉统计口径与不确定度带这两层,而这两层合起来能解释相当一部分不一致,且不需要任何返工(第 6 讲);沿「无损探伤设备」去数器件级缺陷的表征手段,会整类漏掉热学量本身,而本课的立论正是「热学量给判据、成像给根因」(第 5 讲)。

本课自己归纳出来的判据,正文每次用到都写明「本课归纳」,⛔ 不写成本课程体系既有、更不写成任何标准既有——这样你才判得出哪些结论可以拿去和别人争、哪些只是本课的组织方式。标准只写去向:JESD51-1 管电学法测结温的实施(加热-测量切换、感测电流与死区处理),JESD51-14 管瞬态双界面法测结到壳热阻;本课只写标准号与它管什么,⛔ 不写年份与版次(以现行目录为准,引用前须核)、⛔ 不写任何条款内容与限值。超声扫描与 X 光/CT 的空洞率、分层验收判据,本课不引任何标准编号,写法固定为「按产品图纸、客户规范与器件厂鉴定文件确认」。

七讲沿一条链铺,⛔ 不是七个互不相干的专题。 第 1 讲把器件本身变成温度探头:温敏参数怎么选、感测电流的窗口在哪两侧、标定台的四个要件与标定不确定度的分量清单。第 2 讲把这条链从恒温槽上的静态活搬到微秒尺度的动态活:死区从哪儿来、为什么死区内的数据只能丢掉再外推、加热功率为什么必须在器件端子处同步实测。第 3 讲用两次只改一项的测量把参考面卡死在壳面上,并交出两次之间的冻结清单。第 4 讲把 Zth(t) 反演成沿热流方向的热阻—热容分布,把「哪一层变差了」与「口径本来就不同」分开。第 5 讲让热学量与成像互证:四种手段各查什么、盲区在哪、怎么照着一张表选。第 6 讲落成对外的两件事——报数格式与裁决路径。第 7 讲交出本课的最终产物:一份器件级热阻测试规范,以及三个回喂接口各交什么、⛔ 不交什么。课末把关键公式、典型案例、常见误区与一次动手做收口。

最后把最容易撞名的记号一次交代清楚,全课统一。

  • 字母 K 分给两个量,⛔ 全课不写裸 K:K_TSP 是温敏参数的标定斜率(单位 V/K,带符号),K_str 是微分结构函数(单位 W²·s/K²)。文献里两者都写作 K,而它们分属第 1 讲与第 4 讲、量纲差得极远。K 单独出现时只能是开尔文的单位符号。
  • 热阻一律带参考面后缀:Rth(j-c) / Rth(j-b) / Rth(j-f) / Rth(j-a);沿热流方向的累积热阻写 Rth,Σ,瞬态热阻抗写 Zth(t)——⛔ 全课不写不带后缀的裸记号(钉子①那句话里那个不带后缀的写法,说的正是它要点破的那种数)。不同后缀的量⛔ 不可相加、⛔ 不可比大小。本课用整体热阻、单位 K/W,⛔ 不用面热阻 K·cm²/W——那是 H5-02 TIM 涂覆工艺、厚度控制与接触热阻 的口径,两课的数⛔ 不得直接并列。
  • 温度怎么报:绝对温度(结温 Tj、壳温 T_c、冷却液入口温度 T_f,in)一律以 ℃ 报;温差与温升(ΔTj)一律以 K 报,⛔ 不写「温升 50 ℃」这种。
  • 原始数据是关断后的冷却段:本课的 Zth(t) 由冷却曲线换算成等效加热阶跃响应,早期段全课统一写成 ΔTj(t) = ΔTj(0) − b·√t(b 定义为正值);√t 拟合一律以时间取 ms、b 取 K/√ms(1 K/√ms = 31.623 K/√s)。展开在第 2 讲。
  • 教学假设值一律就地标明:本课出现的每一组算例数值都是教学假设值、不对应任何平台,每次出现都会就地标明,⛔ 禁止照抄取用。

第 1 讲 结温不是量出来的,是标出来再算出来的

结在芯片内部,没有任何一支探头能伸进去 ⇒ 「测结温」这件事从头到尾是两段:先在恒温槽上把器件自己的某个电学量与温度的关系标出来,再在通电发热之后由这个电学量把温度反算回去。整条链只有三步——一次标定、一次瞬态采集、一次外推——这一讲负责第一步与它的全部适用条件,第 2 讲负责后两步。⇒ 这一讲要建立的判断只有一条:一个 Tj 读数不是一个数,是「一个数 + 一条标定曲线与它的适用条件」——用哪一类温敏参数标的、在多大的感测电流下标的、覆盖了哪一段温区、标定时器件处于什么状态。这四项里换掉任何一项,同一台仪器、同一个器件会给出另一个 Tj,而且不报错。这正是本课那根钉子(热阻不是一个数,是「一个数 + 一整套边界」)在温度这一层的样子:它在热阻上炸出来之前,早就在温度上发生了。

1.1 台架上只有器件自己能报结温,别的手段报的都是某个面或某个点

结(芯片有源区)上面压着键合线与封装材料,下面串着贴装层、DBC、基板与散热器。热电偶伸不进去;红外要开封,而开封后看到的是芯片上表面、不是结;封装内的温度传感器在封装里有它自己的位置。⇒ 剩下的唯一一条路是让器件自己当探头:器件上总有某个电学量随温度单调变化,把这个关系标出来,就等于得到一支长在结上的温度计。

电学法因此是两段式的,两段之间有一条硬边界:

  • 标定段(本讲):器件不加热,只通一个很小的感测电流 I_sense,由外部把器件整体温度控到已知值,测出温敏电压 V_sense 随 Tj 的变化斜率 K_TSP;
  • 测量段(第 2 讲):器件通大电流发热到稳态,随即切断加热、切到 I_sense,采 V_sense 的变化,按标定曲线反算 Tj。

⚠ 两段里的器件状态完全不同(一个不发热、一个刚刚在发热),能把它们连起来的只有一条假设:V_sense 与 Tj 的关系在两段里是同一条。这一讲后面五节逐条讲的,就是「怎么让这条假设成立」与「它什么时候不成立」。

别的手段各自能报到哪一层——这张对照本身就是一条今天就能用的自检:拿到任何一个温度数,先问它是哪一支报的、落点落在哪个面上。

手段 它实际报到的位置 本课的定位
电学法(器件自身作探头) 芯片有源区 台架上唯一能报结温的手段;本课全部 Tj 以它为准
表面热电偶 壳面(本课记作 T_c,它的取法与测点纪律在第 3 讲钉死) 报参考面温度;测点位置是结果的一部分
显微红外 已开封器件的芯片上表面 热点定位与二维分布佐证;看不到键合区与芯片体内的峰值
封装内 NTC / 集成温度二极管 它自己所在的位置(常在基板或 DBC 上) 不是结温——1.3 单独点破
光纤探头(荧光衰减型 / FBG) 探头接触到的那一个点 不受电磁干扰的接触式测温,⛔ 不是结温探头;探头本身还改变局部热路

★ 这张表的读法只有一句:外部手段一律只能报某个面或某个点的温度,结温只能由器件自己反算。 它们之间没有高低之分——各自回答的问题不同,混用才出事。

关于数:本课⛔ 不给任何器件的 Tj 具体值(它取决于芯片面积、封装叠层、安装条件与冷却边界,须由本项目按本课的规程实测确定)。本课给的是那条链本身——一次标定 + 一次瞬态采集 + 一次外推,三步都做对才有一个可用的 Tj;三步里任何一步的口径变了,数就跟着变,而且每一步都不会报错。

易错点:把封装内 NTC 或集成温度二极管的读数当结温填进报表。它与结之间隔着一段热阻与一个时间常数,稳态下读数低于 Tj、瞬态下还滞后(1.3 展开)。

功率模块纵向剖面示意,自上而下依次标出键合线与芯片、贴装层、DBC 上铜、陶瓷、DBC 下铜、基板、TIM、冷板与冷却液通道八层,每层带独立层名。剖面右侧并列五支引出线,各指向它实际能报出的那个位置并各带独立标签:第一支为电学法(器件自身作探头),箭头落在芯片有源区,标「报 Tj——台架上唯一能报结的手段」;第二支为表面热电偶,箭头落在基板底面,标「报壳面温度 T_c;测点位置是结果的一部分」;第三支为显微红外,箭头落在已开封的芯片上表面,标「只看开封后的表面,看不到键合区与芯片体内的峰值」;第四支为封装内 NTC 与集成温度二极管,箭头落在陶瓷层旁一个独立小方块上,标「报的是它自己所在的位置,不是结」,该支引出线上画禁止标记;第五支为光纤探头(荧光衰减型或 FBG),箭头落在冷板与基板之间的一个接触点,标「不受电磁干扰的接触式测温,不是结温探头;探头本身改变局部热路」。图底一行写「外部手段一律只能报某个面或某个点的温度;结温只能由器件自己反算」。全图只出现符号 Tj 与 T_c,不含任何温度值、尺寸值与坐标轴。本图为结构示意,层厚比例不代表真实几何,不得据图读取任何尺寸或温度。
图2 五支手段,五个落点:只有电学法的箭头落在芯片有源区。要从图上读出三件事:① 五支手段各自能报到的位置互不相同,其中只有电学法落在结上;② 封装内 NTC 与集成温度二极管的箭头落在陶瓷层旁那个独立小方块上——它测的是它自己,⛔ 不是结;③ 红外与光纤的落点都在表面或接触点,因此它们能做定位与佐证、⛔ 不能报绝对结温。本图为结构示意,层厚比例⛔ 不代表真实几何,⛔ 不得据图读取任何尺寸或温度。

1.2 K_TSP 是带符号量——取绝对值代进反算式,会把温升算成温降

标定交出来的是一条直线,而真正被后面每一步反复使用的是它的斜率

标定:K_TSP = ΔV_sense / ΔTj  反算:Tj = Tj,ref + (V_sense − V_ref) / K_TSP

其中 Tj,ref 是标定曲线上所取参考点的温度、V_ref 是该点处的温敏电压。这两个式子简单到没人会抄错,而它们中间藏着一个几乎人人踩过的坑——它不表现为数值偏差,表现为方向反转

正向压降类的温敏参数随温度上升而下降 ⇒ K_TSP < 0。器件发热之后 V_sense 低于 V_ref,反算式的分子为负;除以一个负的 K_TSP,得到一个正的温升,方向正确。而工程习惯是取绝对值报——大家说「斜率大约 2 mV/K」,⛔ 很少有人说「−2 mV/K」。这个习惯本身没有错,错在把报出来的绝对值原样代回反算式:分子为负、分母变成正,算出来的 Tj 低于 Tj,ref,于是一个正在发热的器件被算成在降温。

★ 这个错在数值上看起来「只差一个负号」,实际是把整条温度曲线镜像了。此后每一条 Zth、每一张结构函数、每一个热阻数都建立在一条方向反了的温度曲线上,而它们全都长得很正常:量纲对、曲线光滑、复现性还很好。

一条当场就能执行的三句自检(建议直接写进标定规程):

  1. 标定完先看符号:用正向压降类温敏参数标出来的 K_TSP 必须是负的;标出正值就是接线或极性反了,⛔ 别急着往下走;
  2. 反算式里直接代入带符号值,⛔ 不许先取绝对值再代;
  3. 拿一组加热工况的数代进去,Tj 必须高于 Tj,ref。不满足就是符号做反了——⛔ 别去查器件,回来查这一步。

量级参照(只用来判自己标出来的斜率离不离谱):正向压降类温敏参数的 K_TSP 为,绝对值常在 mV/K 量级(硅 pn 结约 2 mV/K 量级,典型;⛔ 不作可取用值,端点不作承诺),随器件类型(Si/SiC)与感测电流而变。⛔ 不得据此省掉标定——本讲的整个立论就是必须自标,而且换感测电流必须重标(1.4)。报数时符号与绝对值同时给。

⚠ 顺带把两处记号交代清楚。其一,本课的 ΔTj 指结温升(Tj 与参考面温度之差),以 K 记;标定式里出现的 ΔTj 则是标定温度的变化量,同样以 K 记——两者都是温差量,⛔ 不与以 ℃ 记的绝对温度(Tj、T_c)混写,⛔ 也不许出现「温升 50 ℃」这种写法。其二,文献与仪器手册常把这条标定斜率写成一个不带下标的大写字母;本课一律写 K_TSP,因为第 4 讲的微分结构函数在同一批文献里用的正是同一个字母(本课记作 K_str),而两者的量纲差得极远。

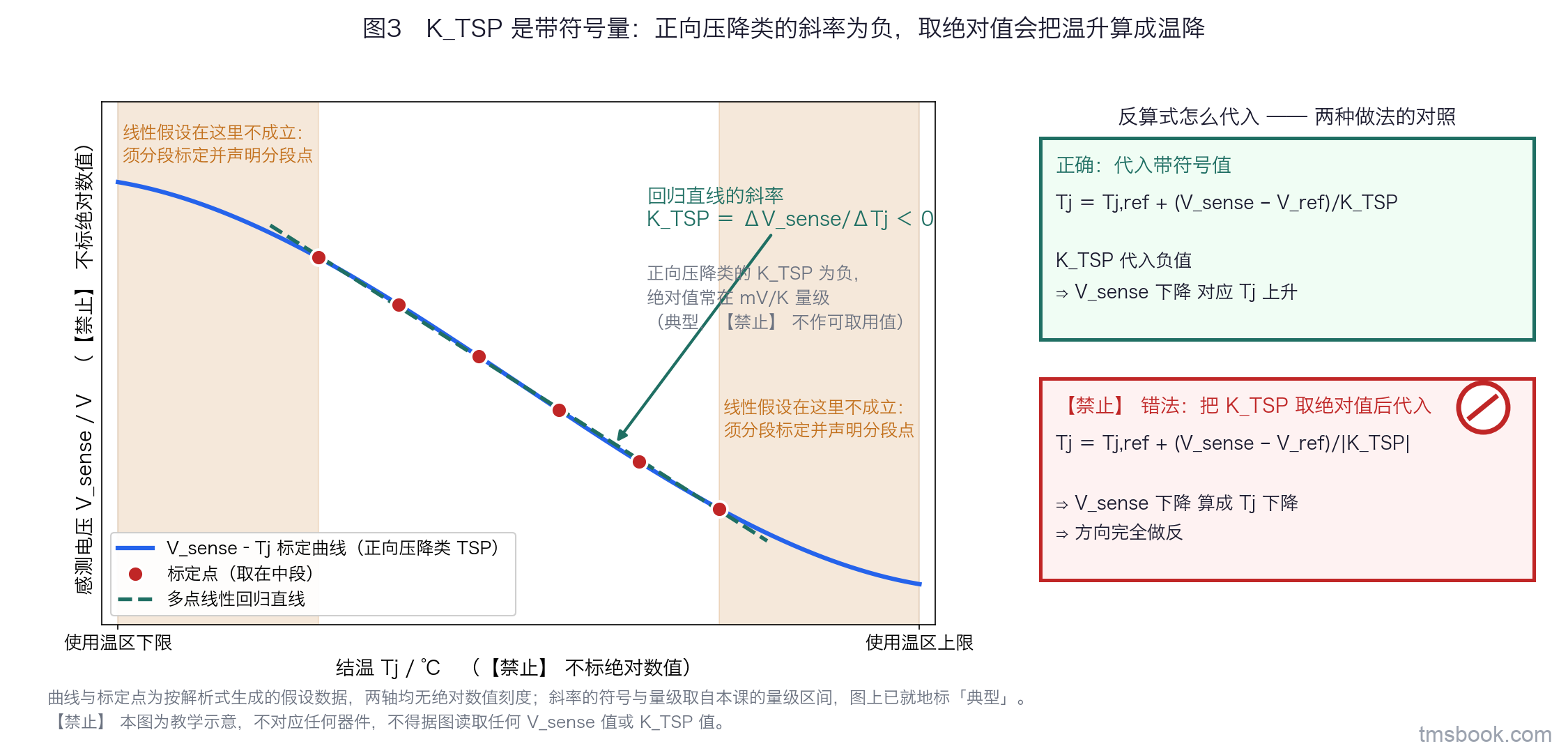

单坐标教学示意图。横轴为结温 Tj,以摄氏度记,只标「使用温区下限」与「使用温区上限」两个位置标签,不设绝对数值刻度;纵轴为温敏电压 V_sense,以伏特记,同样不设绝对数值刻度。图中一条随温度上升而下降的 V_sense–Tj 曲线,代表正向压降类温敏参数,中段近似直线、两端可见弯曲。直线段上画出多个标定点与一条回归直线,直线旁标「斜率 K_TSP = ΔV_sense/ΔTj < 0」,另一行小字标「正向压降类的 K_TSP 为负,绝对值常在 mV/K 量级(典型,不作可取用值)」。曲线两端的弯曲段各套一个阴影框,标「线性假设在这里不成立:须分段标定并声明分段点」。图右侧一个对照方框:左半写正确代入「Tj = Tj,ref + (V_sense − V_ref)/K_TSP,K_TSP 代入负值,V_sense 下降对应 Tj 上升」;右半写被点破的错法「把 K_TSP 取绝对值后代入,V_sense 下降算成 Tj 下降」,右半带禁止标记并标「方向完全做反」。本图为教学示意,曲线与标定点均为按解析式生成的假设数据、不对应任何器件,不得据图读取任何 V_sense 值或 K_TSP 值。
图3 斜率的符号是一个方向开关,⛔ 不是一个可以省略的修饰。要从图上读出三件事:① 正向压降类温敏参数的斜率是负的,因此反算式必须代入带符号值;② 线性只在中段成立,两端的弯曲要靠 1.5 那张残差图才看得出来;③ 右侧对照框里被打了禁止标记的那一半,就是把斜率取绝对值代进反算式的后果——温升被算成温降。本图为教学示意,曲线与标定点均为按解析式生成的假设数据、不对应任何器件,⛔ 不得据图读取任何 V_sense 值或 K_TSP 值。

1.3 温敏参数有五类候选,而选取判据只有三条、且必须同时成立

先把候选画全,再逐条核判据——⛔ 不沿「厂家推荐用哪个」这条线索选。厂家推荐是一条可用性提示,⛔ 不是判据;沿它数,数出来的是别人的结论,而不是你自己能复核的判据。

本课沿「器件上有哪些电学量随温度单调变化」这条线索把候选画全,共五类:

候选类 具体量 它测的是什么 对什么敏感 本课判定
压降类 体二极管/反并联二极管正向压降 V_F、小电流下的通态压降 芯片有源区的等效温度 I_sense 通用性最好,本课默认用它讲
阈值类 栅极阈值电压 V_gs(th) 沟道区 栅极驱动条件、器件老化 只在特定器件与特定驱动条件下可用
电阻类 导通电阻 R_DS(on)(⛔ 与热阻不是同一个 R) 通道与漂移区 电流,强耦合,须在已知电流下测 有条件可用,须固定电流
时间量类 开关延迟时间、di/dt 与 dv/dt 相关的特征时间 开关过程 驱动条件与回路寄生 高开关频率器件上少数还能用的一类
封装内传感器类 封装内 NTC、集成温度二极管 它自己所在的位置 它与结之间的那段热路 不是温敏参数——见本节末

沿单一线索必漏的那一整类:只沿压降类往下数(因为它通用性最好),会整类漏掉时间量类与封装内传感器类——前者是高开关频率器件上少数还能用的一类,后者是实务里最常被误当作结温读数的一类。⇒ 漏掉的不是「少了一个选项」,是少了一整类,而表面上那张表还是齐的

三条判据,必须同时成立(逐条可判真假):

单调——在选定的 I_sense 下,同一个温度只对应一个电压值。不单调就会反算出双解,而反算式⛔ 不会告诉你它取了哪一个; ② 线性——在整个使用温区内,V-T 对一条直线的偏离小到可以接受。做不到就必须分段标定并声明分段点(1.5 给判据); ③ 对工况耦合量不敏感——栅极偏置设置、驱动条件、器件老化改变它的程度足够小。

三条各堵一个坑,缺任一条都会让标定曲线在某一段悄悄失效,而失效⛔ 不会以毛刺的形式出现。

易错点:只验了线性度,没验对驱动条件的敏感性。表现是——换一套驱动板重测,K_TSP 变了,于是所有人去查器件与仪器,⛔ 没有人回头看第③条。⇒ 判据③的验法是把驱动条件本身当成一个变量:至少在两套驱动设置下各标一次;两条曲线的斜率差若落不进你的目标分辨率,这个温敏参数在你这套系统上就不满足第③条,该换一类,⛔ 不是把差异摊进误差里。

封装内 NTC 与集成温度二极管为什么单列一行并被排除——它长得最像「厂家已经替你给好的结温」,因此是这五类里唯一需要显式点破的一类。它在封装里有自己的位置(常在基板或 DBC 上),与结之间隔着一段热阻与一个时间常数 ⇒ 稳态下读数低于 Tj,瞬态下还滞后。两个方向指向同一侧:把器件判得比实际好——这是本课要反复点名的那个危险方向。

⇒ 两条禁令与一条正当用途:

  • 不得当结温用
  • 不得用它来标 K_TSP——拿一个偏低的温度去标一条曲线,等于把一段封装热阻永久烙进标定曲线里,此后每一个 Tj 都继承这个偏差,而且它是恒定的、跨批次比对时看不出来;
  • ✔ 它的正当用途是监控与保护的输入,以及在已知 Tj(由本讲的电学法给出)的条件下反过来标定「它与结的关系」——后者属在线估计范畴,归 E2-05 结温估计、热保护与主动降额策略

它与结之间的温差取决于封装与工况(平台相关量,⛔ 不给数),须由本项目实测或仿真确定。

分类结构示意图。顶部一行问句「器件上有哪些电学量随温度单调变化?」,其下五个并列纵栏,每栏四行:候选名、它测的是什么、对什么敏感、本课判定。第一栏压降类:体二极管或反并联二极管正向压降 V_F、小电流下的通态压降;测芯片有源区的等效温度;对 I_sense 敏感;判定为通用性最好,本课算例用它。第二栏阈值类:栅极阈值电压 V_gs(th);对栅极驱动条件与器件老化敏感;判定为只在特定器件与特定驱动条件下可用。第三栏电阻类:导通电阻 R_DS(on),旁注「与热阻不是同一个 R」;须在已知电流下测、与电流强耦合;判定为有条件可用,须固定电流。第四栏时间量类:开关延迟等特征时间;对驱动与回路寄生敏感;判定为高开关频率器件上少数还能用的一类。第五栏封装内传感器类:封装内 NTC、集成温度二极管;测的是它自己所在的位置;判定为不是温敏参数,不得当结温用、不得用来标 K_TSP;该栏整栏加禁止标记与底色区分。五栏之下一条横跨判据带写「三条判据必须同时成立:① 选定 I_sense 下 V-T 单调 ② 使用温区内近似线性 ③ 对工况耦合量不敏感」。右下角一个去向框写「在线提取(在线取值、与热模型互校)见 E2-05;本讲只做台架标定与离线反算」。五类沿「器件上有哪些电学量随温度单调变化」这一条轴切分,图上标明为本课归纳。本图为结构示意,不含任何数值,不得据图读取任何量。
图4 把候选画全,再用三条判据逐栏核——⛔ 不沿「厂家推荐哪个」这条线索选。要从图上读出三件事:① 沿「厂家推荐哪个」选,会整类漏掉时间量类与封装内传感器类,而后者恰是实务里最常被误当作结温读数的一类;② 判定⛔ 不是按好用与否排序,而是底部那三条判据同时成立才进候选;③ 第五栏长得最像温敏参数,却是唯一被判为「不是」的一类。五类的切分方式为本课归纳。本图为结构示意,不含任何数值,⛔ 不得据图读取任何量。

1.4 感测电流有下界也有上界,⛔ 不是越大越好;而且换了它就必须重标

I_sense 是标定段与测量段共用的那个电流,它的大小被两个方向上互不相干的约束夹出一个窗口。

下界来自「测不准」:电流太小,V_sense 淹没在噪声与放大链的偏置里。这一类误差是随机的,可以靠多次平均改善。

上界来自「测的不是它」,而且是两条各自独立的约束:

  • 自热:I_sense 本身在器件里发热,把被测量抬起来。它是系统性偏差,表现为一个恒定的抬升,⛔ 平均多少次都在,跨批次比对时完全看不出来;
  • 线性:电流大到把工作点推出 V-T 的线性段,1.3 的判据②当场不成立。

真实上界取这两条里更靠左的那一个,⛔ 不是只看自热。这两个界的性质不同,处置方式也不同:下界是「测不准」,加平均、加分辨率能治;上界是「测的不是它」,加多少次平均都治不了

硬判据(两条同时成立,逐条可判真假):

① I_sense 自热引起的 Tj 抬升 < 目标温度分辨率 δTj;② 在该电流下 V-T 仍落在线性段内。

于是问题变成「δTj 从哪儿来」。它⛔ 不是一条仪器指标,而是从用途倒推出来的——这条反推链是这一节最该带走的东西:

先定「这次测量要分辨多大的热阻差」δRth ⇒ δTj = δRth · P_heat ⇒ 再用 δTj 去卡两件事:I_sense 的自热抬升必须小于它;测量期间参考面温度的漂移也必须小于它(第 2 讲)。

其中 P_heat 是实测加热功率(= V_heat·I_heat;它必须在器件端子处同步实测、⛔ 不得用电源设定值代替,这条口径在第 2 讲钉死)。δRth 与 δTj 都属平台相关量,⛔ 本课不给数,须由本项目按用途定;本课给的是这条链本身——把你自己的 δRth 与 P_heat 代进去,就得到一个可以拿去卡自热抬升的 δTj。⇒ 分辨率是被用途反推出来的,⛔ 不是采购来的。

⚠ 两组记号别混:δTj 是要分辨的最小结温差,ΔTj 是实际发生的温升;δRth 是要分辨的最小热阻差,⛔ 别与第 4 讲那个「某段热阻相对良品基线的增量」混为一谈——那是另一个量、另有记号。

量级参照(典型,⛔ 不作可取用值、端点不作承诺):I_sense 常落在 mA 到十几 mA 量级,随器件面积与温敏参数类型而变。⇒ 它只用来判自己选的值离不离谱,真正的判据是上面那两条。

易错点①:为了「信噪比好看」把 I_sense 一路加大。自热抬升就此进了结果,而没有任何一处会报错——它是一个恒定偏置,曲线漂亮、量纲正确、复现性还很好。

易错点②,也是这一节真正贵的那一条换 I_sense 等于换标定曲线。 换电流之后 V-T 曲线整体平移、斜率也变(自热量同时也变)⇒ 旧曲线在新电流下无效,K_TSP 必须重标。⚠ 这一条最容易被忽略,恰恰是因为换电流通常有一个正当理由(「第二次噪声大,把电流提一档」),做的人不觉得自己改了口径。

⛔ 本课不给「换多少以内可以不重标」的容差——那要由本项目按自己的目标分辨率实测确定。本课给的是一条硬规矩:换了就重标。

★ 它的后果落在第 3 讲:双界面法要求两次测量在「界面之前」那一段完全相同,而 I_sense 与 K_TSP 正好落在那一段上。两次之间顺手改了 I_sense,两条曲线在界面之前就已经不同 ⇒ 分岔点不再由界面决定,那个 Rth(j-c) 是编出来的。⇒ I_sense 与 K_TSP 因此同时是第 3 讲冻结清单上的两项。

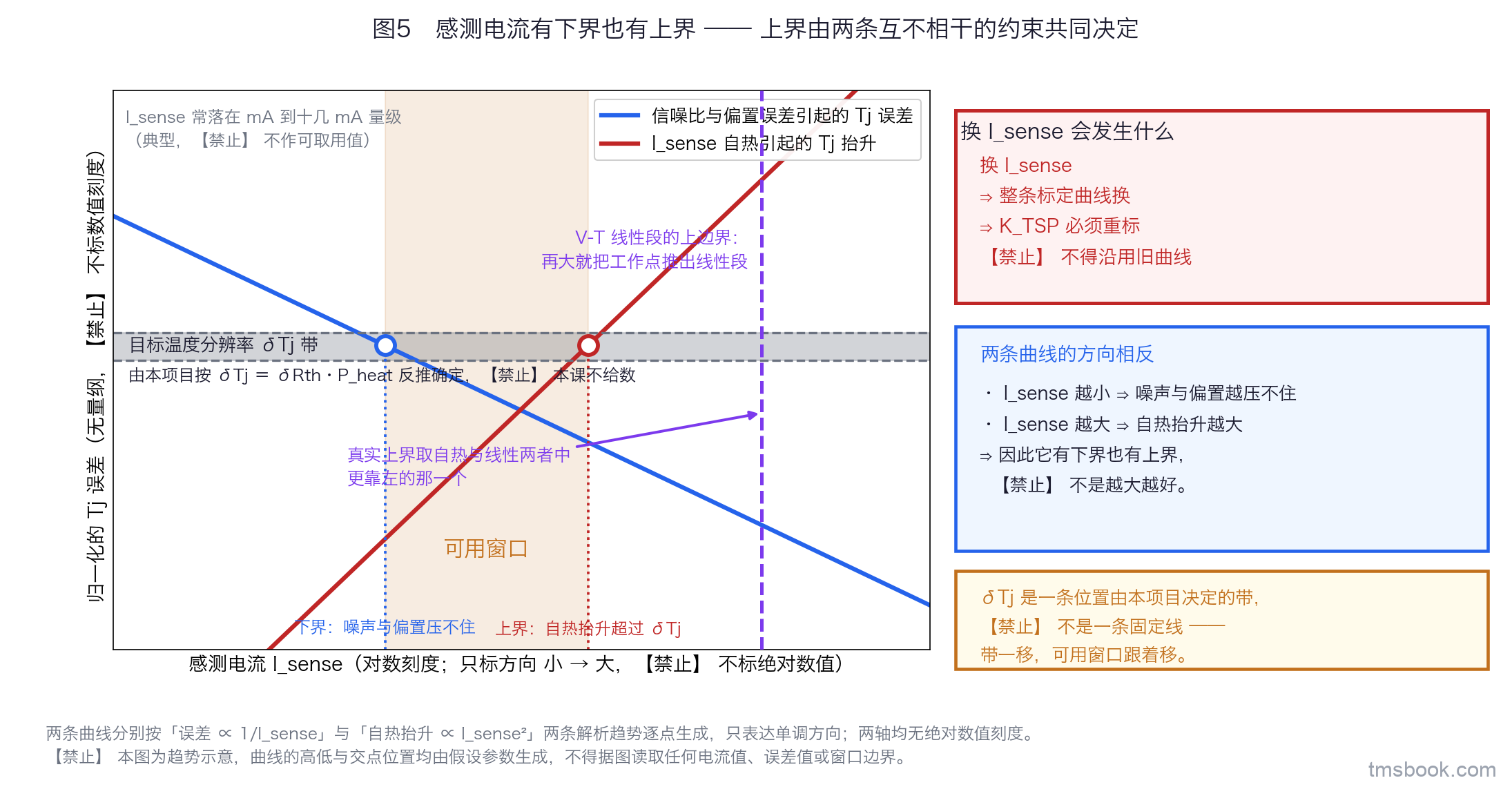

单坐标趋势示意图。横轴为感测电流 I_sense,取对数刻度,只标「小到大」的方向,不设绝对数值刻度;纵轴为归一化的 Tj 误差,无量纲,不设数值刻度。两条曲线各带独立标签:一条随 I_sense 增大而下降,标「信噪比与偏置误差引起的 Tj 误差」;另一条随 I_sense 增大而上升,标「I_sense 自热引起的 Tj 抬升」。图上一条水平的、上下都带虚线边界、可沿纵轴自由平移的灰带,标「目标温度分辨率 δTj——由本项目按 δTj = δRth·P_heat 反推确定,本课不给数」。两条曲线与该带的交点向下投影到横轴,围出中间一段标「可用窗口」,窗口两侧各标「下界:噪声与偏置压不住」与「上界:自热抬升超过 δTj」。横轴偏右另画一条竖虚线标「V-T 线性段的上边界:再大就把工作点推出线性段」,旁注「真实上界取自热与线性两者中更靠左的那一个」。右下角一个方框写「换 I_sense 等于换标定曲线,K_TSP 必须重标,不得沿用旧曲线」。图上另标「I_sense 常落在 mA 到十几 mA 量级(典型,不作可取用值)」。本图为趋势示意,两条曲线的高低与交点位置均由假设参数生成,不得据图读取任何电流值、误差值或窗口边界。
图5 窗口是被两个方向夹出来的,而它的上沿由两条互不相干的约束共同决定。要从图上读出四件事:① 感测电流有下界也有上界;② 上界由自热与 V-T 线性两条约束共同决定,真实上界取更靠左的那一个;③ δTj 是一条位置由本项目决定的带、⛔ 不是一条固定线,带一移窗口跟着移;④ 换了 I_sense 就必须重标 K_TSP。本图为趋势示意,两条曲线的高低与交点位置均由假设参数生成,⛔ 不得据图读取任何电流值、误差值或窗口边界。

1.5 两点连线没有残差,因而看不出 V-T 已经不线性

1.3 的判据②要求「使用温区内近似线性」。这一节回答的是下一个问题:你凭什么说它线性?

两点定一条直线,残差恒为零——无论真实的 V-T 关系弯成什么样。多点回归则给出一组残差,而残差的形状(是散在零线两侧,还是呈系统性的弯曲)是判断线性假设成不成立的唯一证据

⇒ 两者的差别⛔ 不是「精度差一点」,而是:一个能回答这个问题,另一个把这个问题从数据里删掉了。 两点连线交出来的直线,看上去和多点回归的几乎重合;而它对「线性成不成立」这件事一个字都没说——不是说错了,是它结构上就说不出。

本课归纳的判据(⛔ 不是本课程体系或任何标准既有):

多点标定之后必须出残差图;残差若呈系统性弯曲(而不是散在零线两侧),就必须分段标定并在报告里声明分段点,⛔ 不得靠加大量程外推去补两端。

易错点:用回归的决定系数 R² 代替残差形状来判线性。R² 很高的曲线照样可以有系统性弯曲,尤其在温区两端——而两端恰恰是使用中最要紧的地方(低温冷启动与高温满载)。R² 回答的是「这条直线解释了多少散布」,⛔ 不是「直线这个形式对不对」。⚠ 这里的 R² 是回归的决定系数(无量纲),⛔ 与热阻记号、与 1.3 的导通电阻 R_DS(on) 都不是同一个 R。

一份可以照着交的标定曲线交付物规格(六项,缺一项这条曲线就不可复核):

  1. 用的是哪一类温敏参数(照 1.3 的五类命名);
  2. I_sense 的取值,以及它满足 1.4 那两条判据的证据;
  3. 标定温区的上下端点,以及它是否包住实际使用温区(⛔ 不许靠外推补两端);
  4. 标定点的个数与它们在温区上的分布;
  5. K_TSP 的符号与绝对值(1.2);
  6. 残差图;若做了分段标定,还要给各段的分段点。

取点数与温区覆盖由本项目定(平台相关量,⛔ 不给数);上面这六项是结构,⛔ 不是数值——它规定的是「这份交付物要有哪几样东西」,而不是每样该等于多少。

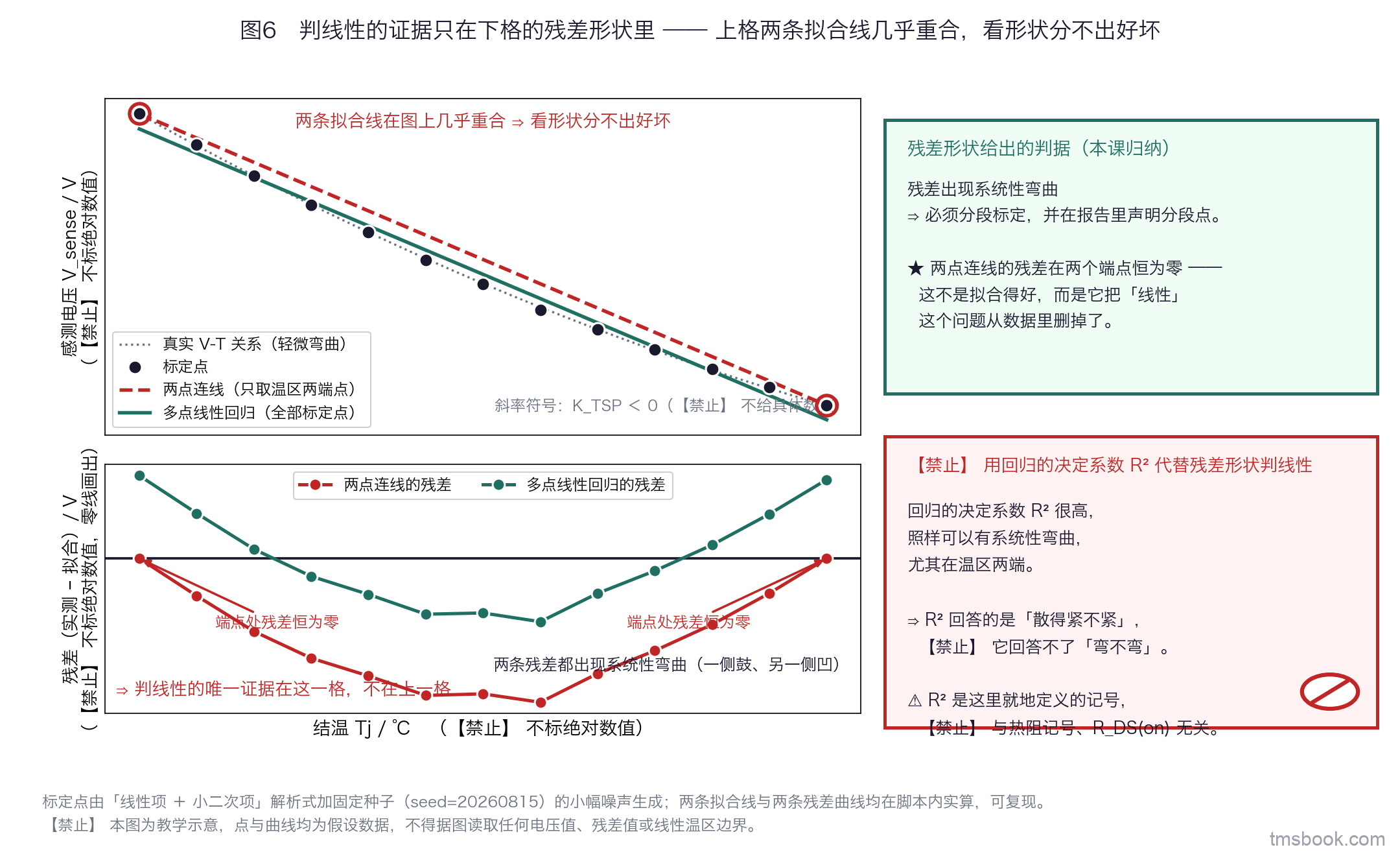

双联教学示意图,上下两格共用横轴结温 Tj,以摄氏度记,不设绝对数值刻度。上格纵轴为温敏电压 V_sense,不设数值刻度:一组沿轻微弯曲的真实 V-T 关系分布的标定点;两条拟合线各带独立图例,分别为「两点连线(只取温区两端点)」与「多点线性回归(全部标定点)」,两条线在图上几乎重合,旁标「看形状分不出好坏」。下格纵轴为残差(实测减拟合),不设数值刻度,零线画出:两条残差曲线各带独立图例——两点连线的残差在两个端点处恒为零、中段呈单侧系统性弓形;多点回归的残差呈两端一侧、中段另一侧的系统性弯曲。下格标注「判线性的唯一证据在这一格,不在上一格」,并画一个方框写「残差出现系统性弯曲,就必须分段标定并在报告里声明分段点(本课归纳的判据)」,另一个带禁止标记的小方框写「用回归的 R² 代替残差形状判线性——R² 很高照样可以有系统性弯曲,尤其在温区两端」。图上不出现 K_TSP 的具体数值。本图为教学示意,点与曲线均为按解析式生成的假设数据,不得据图读取任何电压值、残差值或线性温区边界。
图6 两点连线⛔ 不是拟合得更差,是它把「线性成不成立」这个问题从数据里删掉了。要从图上读出三件事:① 上格两条拟合线几乎重合,所以「看曲线」根本分不出好坏;② 两点连线的残差在两个端点恒为零,这⛔ 不是拟合得好,而是残差这个证据被结构性地取消了;③ 判线性的证据只在下格的残差形状里,⛔ 不是相关系数。「残差系统性弯曲 ⇒ 分段标定」为本课归纳的判据。本图为教学示意,点与曲线均为按解析式生成的假设数据,⛔ 不得据图读取任何电压值、残差值或线性温区边界。

1.6 标定台的四个要件,与它必须一并交出的那张分量清单

标定的本质是用一个已知温度去标一个未知电压。「已知」这两个字要成立,四件事必须同时成立——⛔ 这是四个要件,不是四条建议:

要件 内容 不成立会怎样
① 器件不发热 标定期间只通 I_sense,加热回路断开 标进曲线的是「槽温 + 残余自热」的混合物
② 温度已知且均匀 恒温槽/温控台在器件所在位置给出已知且均匀的温度,且器件与槽体已达热平衡 标定点的横坐标本身就是错的
③ 温区包住使用范围 覆盖实际使用温区的两端,⛔ 不得靠外推补 两端正是非线性最强的地方(1.5)
④ 多点回归 取多点做线性回归,⛔ 不是两点连线 没有残差 ⇒ 线性成不成立无从判(1.5)

⚠ 任何一条不成立,标出来的都不是 K_TSP,而是 K_TSP 与某个系统偏差的混合物——而它会被后面每一个 Tj 反算原样继承,一路继承进 Zth、结构函数与最终的热阻数里。★ 这是本讲的偏差与后面几讲的偏差最不同的一点:斜率标歪是一个乘性因子——它按同一个比例缩放后面每一个温升、每一条 Zth 与每一个热阻数,而曲线的形状一点也不变 ⇒ 任何「看曲线正不正常」的复核都拦不住它。

热平衡到底该等多久:判据是「连续两次读数在目标分辨率内不再变化」,⛔ 不是「等了多久」。把器件放进槽里等几分钟就开始取点,标出来的斜率会带一个与升温速率相关的滞后,而这个滞后在曲线上看不见。

槽体的两项指标本课⛔ 不给数——它们取决于所用设备,须以设备的校准/检定证书为准;要去证书里看的是「空间均匀度」与「时间稳定度」这两项。证书判读与量值溯源的方法本体归 L7-06 传感器校准、量值溯源与台架期间核查,本讲只用它的结果,并要求把这两项写进下面这张表的 B 类分量。

标定不确定度的器件级分量(本讲只列分量并标归属;归类规则是:重复测量能显现的走 A 类,靠证书、数据表或经验判定的走 B 类):

分量 归属 这一行的数从哪儿来
槽体空间均匀性 B 校准/检定证书的「空间均匀度」,再叠上器件在工作区里的具体位置
槽体时间稳定度 B 校准/检定证书的「时间稳定度」
I_sense 复现性 B 恒流源的技术指标与它的校准结果
标定期间的残余自热 B 由 I_sense 与器件在该电流下的功耗估计
器件与槽体是否真的达到热平衡 A,或未评定 用同一温度点的重复读数显现 ⇒ 走 A 类;若只按经验定等待时间、不做重复读数,它就是一个未评定的偏差,⛔ 不许当成零
多点回归的残差(重复测量散布) A 本次标定的重复观测统计

★ 为什么必须列成清单而不是只报一个总数:只写一个总数,别人无从判断你漏了哪一项。列成清单之后,两方对不上时可以逐项比对——这正是第 6 讲裁决路径要用的东西。⇒ 这六项属于量测链误差源里「标定环节」那一类;整条链的误差源在第 2 讲末收口,本讲只交这一类。

⚠ 射程:本讲只列器件级分量并标 A/B 归属,⛔ 不给合成结果、⛔ 不给包含因子与扩展不确定度。合成方法本体归 L7-03 试验数据分析与不确定度评估,本课只用它的结论去做裁决。各分量的具体数值取决于所用设备与器件(平台相关量,⛔ 不给数,须实测评定)。

易错点两个:① 把回归残差当成唯一的不确定度来源——它只是 A 类里的一项,上表另外五项一个也不会因为残差小而消失;② 把槽体证书上的指标直接当成器件处的温度不确定度——证书给的是槽体工作区的指标,器件在工作区里的具体位置还要另算。

标定台连接示意图。中央为恒温槽或温控台,槽内放被测器件,器件旁另画一支参考温度计并标「器件与槽体达到热平衡后才取点」。器件引出两路:一路接高稳定恒流源,标「只通 I_sense」,加热回路上画一个断开的开关与禁止标记,标「标定期间不通功率」;另一路接高分辨率电压采集,标「测 V_sense」。槽体外侧标「空间均匀度」与「时间稳定度」两项,各引一条线指向右侧方框:「这两项数值本课不给——以设备的校准/检定证书为准;证书判读与量值溯源见 L7-06,本课只用其结果,并把这两项写进 B 类分量」。图右侧一竖栏「四个要件」:① 器件不通功率、只通 I_sense;② 已知且均匀的器件温度;③ 温区覆盖整个使用范围;④ 多点线性回归而非两点连线。图下方一条横带列出标定不确定度分量与其归属:槽体空间均匀性(B)、时间稳定度(B)、I_sense 复现性(B)、残余自热(B)、多点回归的重复测量散布(A),带尾写「合成方法本体见 L7-03,本课只列器件级分量」。四个要件与各分量的 A/B 类归属为本课归纳。本图为连接示意,器件与槽体的相对大小与位置不代表任何真实设备,不得据图读取任何指标。
图7 标定台与测量台的根本区别,就在那个断开的加热回路上。要从图上读出三件事:① 标定期间加热回路必须断开、器件只通感测电流;② 恒温槽的两项指标本课⛔ 不给数,要去校准/检定证书上拿,并把它们记进 B 类分量;③ 图底那条横带把五项分量的 A/B 归属逐条标出,而合成⛔ 不在本课做(表里第六项「热平衡是否到位」在图上以参考温度计旁的取点条件出现)。四个要件与各分量的 A/B 类归属为本课归纳。本图为连接示意,器件与槽体的相对大小与位置⛔ 不代表任何真实设备,⛔ 不得据图读取任何指标。

1.7 本讲交出去的是一条离线标定曲线,⛔ 不是上车之后的在线估计

同一个物理原理——器件自身当探头——有两个落点完全不同的用法,而它们的约束条件不一样:

本讲(台架、离线) E2-05 结温估计、热保护与主动降额策略(上车、在线)
能不能让器件停下来只通 I_sense 不能
能不能等到热平衡再取点 不能
交出来的东西 标定曲线本身与它的适用条件 在线提取的结温估计,并与热模型互校

⇒ 交界面就落在「离线标定 / 在线提取」这条线上。本讲交付的是那条曲线;在线取值方法、观测器、分级保护与主动降额策略归 E2-05 结温估计、热保护与主动降额策略,本讲⛔ 不碰。

易错点两个方向都有:把台架标定的精度期望原样搬到在线估计上(车上拿不到干净的感测条件);或者反过来,以为在线有了观测器就不再需要台架标定基准——观测器的基准正是本讲交出去的那条曲线

其余两条射程一并交代:通用信号链、放大链带宽、采样定理与 A/D 分辨率这些内容归 L7-01 测量技术:热电偶/红外/PIV/流量测量;不确定度的 A/B 类评定方法、合成与扩展不确定度归 L7-03 试验数据分析与不确定度评估。本讲只在这两者之间落器件级特有的那几项分量(1.6 那张表)。

标准的去向也在这里说清:本讲对应的是 JESD51-1,它管的是电学法测结温的实施(加热-测量切换、感测电流与死区处理);版次与年份以现行目录为准,引用前须核。⛔ 本讲不写它的任何条款内容、限值与判定规则;标准归属与「哪几门课只引用结论」在第 3 讲统一交代。

这一讲的产物规格——一条既交得出去、又被别人复核得了的标定曲线,必须随身带四项适用条件:用的是哪一类温敏参数 · 在多大的 I_sense 下标的 · 覆盖了哪一段温区(含分段点,若有)· 标定时器件处于什么状态(驱动设置与老化状态)。⇒ 回到这一讲开头那句话:一个 Tj 读数不是一个数。 这四项里换掉任何一项,同一台仪器、同一个器件会给出另一个 Tj;而「一个数 + 一整套条件」这个形状,正是后面六讲在热阻上要反复用到的那一个。
