L1-04 振动、热冲击与耐久台架试验

课程代码 L1-04 · 板块 L 试验与验证 / 部件与总成试验 时长 约 4.0 小时（8 讲） 前置 L1-03 密封、耐压、爆破与泄漏试验；I6-01 振动、热冲击与压力脉冲耐久设计；体系外前置（需自备）：材料力学与疲劳基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 L1-04 大纲的完整展开版

---

引言：一份写着「通过」的耐久报告，到底证明了什么

某电池包液冷板总成走完了一轮综合耐久台架试验：振动谱、温度循环、压力循环三样叠加，跑满等效寿命，试后检漏没有泄漏，报告结论栏上写着「通过」。半年后，这个平台在某个坑洼路况密集的销售区域出现批量渗漏投诉。

复盘查出来的根因不在台架上，在台架的输入上：那份振动谱是按平顺路面采集的信号合成的，谱里一次都没有出现过该区域坑洼路况带来的高频冲击成分。台架把「谱里有的那些成分」验证得很彻底，而缺的那一整类，它从头到尾没有机会碰到——所以它既没有说谎，也没有做错，它只是回答了一个和现场提出的不是同一个的问题。

⚠ 这个场景是按典型因果链复原的复合案例，用来把本课的判据一次说清；⛔ 它不对应任何具体平台、车型或供应商，也不含任何可引用的数值。

真正决定后续走向的，是评审会上的下一句话。最自然、最不会被质疑的那一句是：「台架不够严，加严重跑」。这门课要做的第一件事，就是说清这句话为什么方向是反的；第二件事，是说清一份耐久报告到底该带着什么东西交出来。

主钉子：三条判据链串联，最弱的那一条决定这份报告的射程

一次耐久试验能支撑的结论，其有效性上限由三条互不相干的判据链中最弱的那一条决定：载荷谱的代表性 · 失效机理的一致性 · 统计效力。三者是串联的短板，⛔ 不是可以互相补偿的加权项。

拿到任何一份写着「通过」的耐久试验报告，先问三句：

1. 代表性——这份谱是从哪些车、哪个安装点、哪些路况／气候区／用户群、哪些工况采来的？统计处理（雨流计数、时域压缩、频域包络）丢掉了什么？没覆盖的那一部分是怎么处理的？
2. 机理一致性——台架上出现的失效，与实车上（或将来会在实车上）出现的，是不是同一个机理、同一个位置、同一种断口形貌？加速条件下的机理，与使用条件下的是不是同一个？
3. 统计效力——跑了几件？零失效还是有失效？每件跑满当量寿命没有？目标可靠度 R 与置信度 C 是多少？

三句里只要有一句答不出来，这份报告的结论就只在有证据的那一部分场景里成立，⛔ 不得当成「整车寿命已被验证」的证据往上传。

这三条为什么必须串联着看，而不能各打一个分再加权：

• 代表性是台架的外部输入，台架本身产生不了它。台架只会忠实复现你交给它的那份谱；谱里没有的东西，跑多久都不会出现。
• 机理一变，所有当量折算与加速因子同时作废。把试验时间换算成使用寿命，靠的是「机理不变」这一个前提；前提不成立时，换算出来的等效寿命有数值、有小数点，但它不指向任何东西。
• 1~2 件的「通过」在统计上什么都不是。没有目标可靠度与置信度这两个前提，「通过」这个词本身就没有定义。

⚠ 三条不得互推：谱编得再好，也补不了只跑了两件；样本量再大，也补不了谱里缺了一整类工况；机理对不上时，前两条做得再漂亮，数字对得上也只是巧合。工程上最常听到的那句「我们样本量偏少，但谱做得特别扎实」——⛔ 这句话不成立，它把三条串联的短板当成了可以互换的加权项。

⚠ 反向也要防：三条判据卡全填满了，不等于结论就是对的。它保证的是「这个结论的射程被写清楚了」，⛔ 不保证数值本身准确——数值准不准属于测量不确定度那一层，见 L7-03 试验数据分析与不确定度评估。

反钉子：先核组成、再问量级，两步顺序不能颠倒

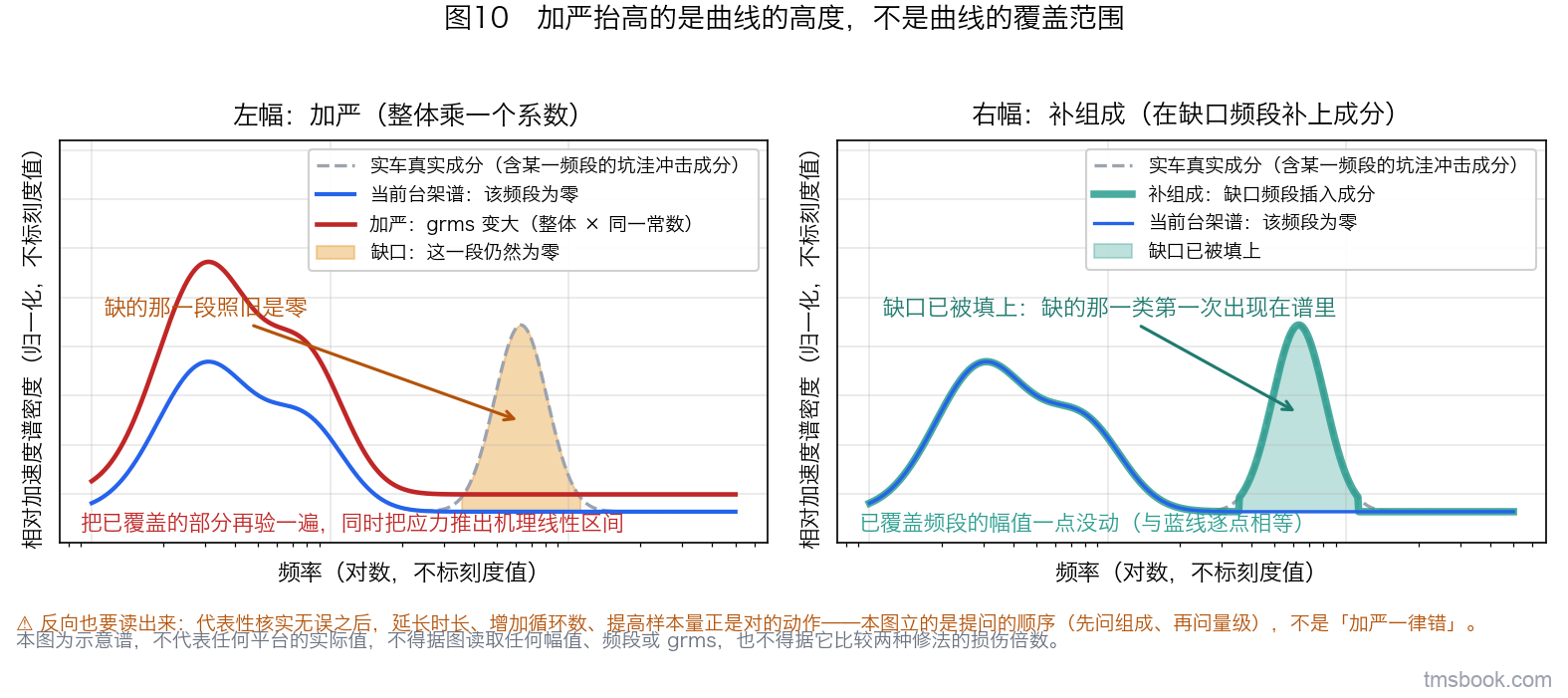

「台架过了、实车却出问题 ⇒ 说明台架不够严 ⇒ 把台架加严」——反了。绝大多数情况下差的是谱的「组成」，不是谱的「总量」；整体加严会让台架离实车更远，不是更近。

读者会做的那个具体动作是：把随机振动谱（PSD）整体乘一个系数、把总均方根加速度 grms 抬上去，或者把温度循环、压力循环的次数翻倍，或者把加速因子往上调一大截，然后重跑一遍，报告上写「已按加严条件复验通过」。（grms 究竟是什么、为什么不能拿它代表一条谱，第 2 讲专讲。）

它方向反在两处，两处缺一不可：

(a) 加严是沿着「已经采到的那些成分」加码。台架与实车的差距在于某一类工况、某一个频段、某一种因子耦合一次都没有出现在谱里；整体放大只会把已覆盖的部分再验证一遍，缺的那一整类照旧一次都不出现。这类缺失不会以「少了一条」的形式暴露——它是整类不出现，所以清单看上去始终是完整的。

(b) 加严本身有代价，而且是往错误方向的代价。整体放大会把应力、温差、变化速率推出材料失效机理的线性区间，台架上于是开始出现实车永远不会发生的失效模式；团队据此改设计——加厚板材、加固支架、加大过盈——换来增重、增本、增周期，而坑洼路况那个真缺口一点没补。

最麻烦的是它不会被发现：加严看起来更保守，没有人会去质疑一个更严的试验；而且加严之后件确实在台架上坏了、改完之后又不坏了，整个过程看起来像是问题被找到并解决了。真正的验证只会在下一款车、下一个市场上再失败一次，而那时已经没有人把两件事联系起来。

⇒ 正确动作是两步，顺序不可颠倒：

1. 先核代表性：失效件的机理与位置指向哪一类应力？那一类应力在谱里有没有？谱的来源覆盖了哪些工况、路况、气候区、用户群，没覆盖的怎么处理的？
2. 代表性核实无误之后，才轮到问量级、时长、循环数够不够。

⚠ ⛔ 不许把这一条读成「加严一律错」。当代表性已经核实、缺口确实是等效里程折算不足时，延长时长、增加循环数、提高样本量正是对的动作。这一条立的判据是提问的顺序——先问组成，再问量级。

⚠ 它与主钉子的分工也要说清：本条只处理三条短板里第 ① 条（代表性）被误诊成「量级不足」这一种情形。第 ② 条（机理一致性）与第 ③ 条（统计效力）各有自己的误判形态，分别放在第 7 讲与第 8 讲。

副钉子：试验的出口不是一个布尔值，是七项

一次耐久试验的出口不是「达标／不达标」这一个布尔值，而是七样可以被下游消费的东西；只交布尔值的试验，等于把最贵的那部分信息扔掉了。

• ① 布尔判定（通过／未通过）——⚠ 样本量不足时，正确的写法是「未证伪」而不是「通过」；
• ② 寿命当量（可承受的动作／启停次数、当量循环数、当量里程）⇒ 回写部件技术规范与控制标定（B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件、K3-01 整车热管理控制策略总览与模式管理、K6-02 空调与制冷系统标定）；
• ③ 失效机理证据链（取样留证—断口—金相／SEM-EDS，取证方法本体见 L7-07 失效件表征与跨材料族失效分析方法（取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱））⇒ 回灌 DFMEA（实操本体见 I7-01 热管理系统/零部件 DFMEA 实操）；
• ④ 载荷谱修正意见（下一版谱该补哪一类工况、哪一个频段、哪一种耦合）；
• ⑤ 版本前提与反向约束：结论绑定的是「某一版控制标定下的动作次数分布 ＋ 某一份载荷谱 ＋ 某一套失效判据」，三者任一改了，结论要重判；
• ⑥ 加速模型的标定值——只有做过至少两个应力水平才有，单点试验给不出；
• ⑦ 不确定度与置信度声明（R、C、样本量、删失情况；不确定度评估口径见 L7-03 试验数据分析与不确定度评估）。

耐久试验是整个开发流程里最贵、最慢、最不可重来的一类活动——一轮综合耐久动辄数月，试件是破坏性消耗。把它的产出压成一个布尔值，意味着同样的钱下一轮还得再花一次。

⚠ 「回写」的判据是下游的文件真的改了：技术规范里的动作次数要求改了、验证计划里新增了试验项、DFMEA 里新增了失效模式行；⛔ 不是邮件发出去了。⚠ 最容易被漏的是第 ⑤ 项：标定改版之后旧结论被继续引用，而新标定下的动作次数可能已经超出了被验证过的当量——那时旧结论对本版标定其实已经失效。

射程：这门课管哪一层、不管哪一层

本课讲的是这样一件事本身：一个热管理部件或总成，在受控台架上被施加交变应力直到它坏（或跑满当量寿命不坏），然后从这个过程里读出寿命结论并回写设计。对象是部件与总成级的耐久台架试验——振动、热冲击、温度循环、压力循环、动作耐久、冻融，以及它们的复合。

边界按四刀切，⛔ 一刀都不按零件名切：

• 按设计 vs 试验切：设计侧算寿命、定当量循环数 → I6-01 振动、热冲击与压力脉冲耐久设计；
• 按部件台架 vs 整车路试切：整车耐久路试的路谱来源、强化路编排、等效里程折算与路上失效判据 → L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环；
• 按耐久 vs 密封耐压切：耐压、爆破、检漏 → L1-03 密封、耐压、爆破与泄漏试验；按结构耐久 vs 电气切：电气类试验 → L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证；不可逆的危险试验 → L1-11 不可逆危险试验的实施与管控：整包热扩散/滥用试验与可燃工质泄漏实测；
• 按本课用它 vs 方法本体切：模态、动刚度、传递率实测 → L6-04 结构动态特性试验：模态、动刚度与传递率实测；可靠性统计方法本体（分布拟合、删失数据、置信区间、加速条件下的置信传递）→ I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门）；磨损与动作次数定寿的机理与跨部件判据 → I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证；失效件的表征手段（金相／断口／SEM-EDS／FTIR／DSC／离子色谱）→ L7-07 失效件表征与跨材料族失效分析方法（取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱）。

件级的性能标定（不是耐久）见 L1-01 换热器性能试验（风洞焓差法）、L1-06 电动压缩机单体性能试验（量热计法台架）、L1-07 电池包/模组级热性能台架试验、L1-08 电驱总成台架热性能试验：多温限同步判读与峰值包络标定；总成级的试验编排（阀位流量矩阵、阀位切换耐久与 DV/PV 排布）见 L1-09 集成热管理模块总成级试验：阀位流量矩阵、切换耐久与 DV/PV 编排——⚠ 它不属于上面那条「件级性能标定」，本课与它的分界是「部件与总成台架上的耐久判据链归本课，总成级试验计划怎么排、排哪几项归那门课」；产线下线判据见 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据。

四刀为什么都不按零件名切：按零件名切，读者会以为「凡是在阀上做的试验都归这门课」，于是把阀的绝缘耐压、阀的流量特性标定、总成的阀位切换耐久一并搬进来——而这三者的判据体系、样本量与失效定义根本不在同一个层面上。同一个道理，把本课「跑到坏为止」的判据搬去做产线下线判定也是错的：产线是全检、节拍以秒计、判据必须无损且可复现。

⚠ 关于标准：同一台总成上常常有两套体系并行——承电的电气电子件走环境应力那一套（GB/T 2423 系列、ISO 16750），承压承液的流体件走耐压—压力循环—爆破那一套，电池包总成另有包体级试验项（GB 38031）。本课只写标准号与它管什么，⛔ 不写条款内容、不给限值；版次、实施节点与代替关系一律以现行目录为准，引用前须核原文。⚠ 上面提到的这些课程，多数目前只有大纲、还没有讲义，写「见某课」指的是那门课管这件事，⛔ 不是说那门课已经给出了答案。

⚠ 还有一处要先交代清楚：本课的几条核心判据是本课归纳的，⛔ 不是标准条文，也不是行业通行说法——包括上面三根钉子、后面那五张必须数全的清单的画法、机理一致性的「三对齐」、「未复现不是结论」，以及「四个数缺一，『通过』就没有定义」这条报告判据。正文里每一处都会再标一次来源。

八讲怎么走

• 第 1 讲　耐久试验体系与射程：把五张必须数全的清单里的四张画出来——试验类型八类（⛔ 不是课题标题里的那两样）、失效模式按「损伤怎么累积」数出九类、「台架过、实车坏」的十类根因、试验出口七项；再立加速因子的定义与三种加速模型各自的射程，以及起一次加速耐久试验的入口三问。（第五张＝一条载荷谱的十项构成要素，放在第 2 讲末尾的 2.9，那里才刚把谱的各个面讲完。）
• 第 2 讲　振动试验：PSD 谱的两条来源与各自前提；grms 为什么不能代表一条谱；谱必须绑定安装点、方向与装载状态；三次单轴逐向做与一次三轴同步做不等价；振动＋温度复合为什么是必须做而不是可选；中断检查点的密度决定裂纹萌生能不能被抓到；夹具与边界条件不代表实车；⚠ 末尾 2.9 收口本课第五张清单——一条载荷谱的十项构成要素。
• 第 3 讲　热冲击与温度循环：两类温度应力的机理分野（同一零件内部的瞬态梯度 vs 不同材料之间的 CTE 失配）；规格里的 ΔT 与件真正经历的 ΔT 不是一回事；σ_th ≈ E·α·ΔT 只能用于排序与筛材；高低温驻留是两件事、缩短它不是加速手段；温度类失效判据必须三类齐全；与压力循环叠加时相位是设计变量。
• 第 4 讲　动作／功能耐久：按动作次数而不是时间定寿；提高动作速率是磨损类唯一可用的加速手段，而它恰恰会改机理；主要失效模式是「无可见损伤的功能性失效」；N_life 的推导链与试验结论对标定的反向约束。
• 第 5 讲　前端件与可动件专项台架：AGS 部件级台架的三项射程与整车级边界；低温起动扭矩要把三项劣化叠加之后再校核裕量；全关位气动哨叫与开合冲击的部件级复现；冻融循环谱的构成要素、多轮结冰的水迁移与密实冰层累积、冻融为什么不等于热冲击，以及它的三项判据。
• 第 6 讲　综合耐久台架设计：「复合」的定义是同时加载；耦合损伤的三条机理；多因子谱的难点在时序编排；Miner 线性累积损伤的正确用途与三条禁令；当量折算必须声明方向；台架—实车关联验证的判据；加热器通断电功率循环实例；试验设备的能力边界是载荷谱的硬约束。
• 第 7 讲　失效机理一致性：失效件的处置纪律先于分析方法；机理一致性的三对齐判据；单点试验给不出加速模型；「未复现」不是结论；「耦合更严重」是定性结论、两个方向都不得反算；从失效模式反推改进方向的五跳判据链与三样回灌。
• 第 8 讲　统计效力与试验出口：先定 R 与 C、再反推最小样本量；零失效样本量公式的三个前提缺一不可；β 是失效模式的指纹、η 是特征寿命；两个 B10 相同而分布可以完全不同；B10 与 MTBF 不得混用；样本量与试验时长在同一个 β 下可以等价交换；报告判据「四个数缺一，『通过』就没有定义」；副钉子在这里收口，最后带一次失效数据分析实操。

读完这八讲，希望你手上多出来的不是一套试验条件，而是三句问句和一张出口清单：拿到任何一份耐久报告，先问代表性、机理一致性、统计效力；再看它交出来的是那七项出口，还是只有封面上那一个词。

第 1 讲　耐久试验体系与射程：四张完整清单、三条短板、加速试验的入口条件

这一讲不讲怎么做试验，讲的是怎么判断一次耐久试验的结论能拿去做什么。

之所以要先讲这一层：耐久试验是整个开发流程里最贵、最慢、最不可重来的一类活动——一轮综合耐久动辄数月，试件是破坏性消耗，跑完就没了。而它交出来的往往只有一个词：通过。这一讲要把这个词拆开，让你在拿到任何一份写着「通过」的报告时，当场知道该问哪几句话，以及答不上来的那几句各自意味着什么。

本讲同时把后面七讲要反复用到的坐标系立起来：先划本课的射程，再画四张必须数全的清单——试验类型一共有几类、失效模式一共有几类、台架与实车之间一共有几处会走样、一次试验的出口一共有几项。这四张清单不是背诵材料，它们的用途只有一个——让你在核对时不会整类漏掉。⚠ 全课一共五张，第五张（一条载荷谱的十项构成要素）要等谱的各个面讲完才画得出来，放在 2.9。

1.1 本课管什么、不管什么：四刀都不按零件名切

本课的对象是一个热管理部件或总成，在受控台架上被施加交变应力直到它坏（或跑满当量寿命而不坏），然后从这个过程里读出寿命结论并回写设计这件事本身。具体地说，本课要教会你做五件事：编谱、定失效判据、折当量、判统计效力、交出口。

本课的交付物是一份带三条判据链交代的耐久结论，⛔ 不是「凡是在耐久箱里做过的试验」。这句话是本课全部边界的来源。

边界按四刀切，⛔ 一刀都不按零件名切：

这件事	按什么切	去哪门课
设计侧怎么算寿命、怎么定当量循环数	试验还是设计	I6-01 振动、热冲击与压力脉冲耐久设计 —— 那门课管振动、热冲击与压力脉冲的耐久设计
整车耐久路试的路谱来源、强化路编排、等效里程折算	部件台架还是整车路试	L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环 —— 那门课管整车路试那一侧
耐压、爆破、检漏	耐久还是密封耐压	L1-03 密封、耐压、爆破与泄漏试验 —— 那门课管密封与承压的判据体系和限值
电气类试验	结构耐久还是电气	L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证 —— 那门课管电气侧的试验
失败之后无法重来的危险试验	可重复还是不可逆	L1-11 不可逆危险试验的实施与管控：整包热扩散/滥用试验与可燃工质泄漏实测 —— 那门课管不可逆危险试验的设施、规程与数据有效性
件级性能标定（不是耐久）	性能还是耐久	L1-01 换热器性能试验（风洞焓差法） L1-06 电动压缩机单体性能试验（量热计法台架） L1-07 电池包/模组级热性能台架试验 L1-08 电驱总成台架热性能试验：多温限同步判读与峰值包络标定 —— 那几门课管件级性能怎么扫出来
总成级试验编排：阀位流量矩阵、阀位切换耐久、DV/PV 排布	单项试验的判据链还是总成级试验计划	L1-09 集成热管理模块总成级试验：阀位流量矩阵、切换耐久与 DV/PV 编排 —— 那门课管总成级怎么排；⚠ 它不在上一行那条「件级性能标定」里，切换耐久本身是耐久
模态、动刚度、传递率实测	耐久谱怎么用还是结构动特性怎么测	L6-04 结构动态特性试验：模态、动刚度与传递率实测 —— 那门课管动特性实测的方法
可靠性统计方法本体（分布拟合、删失、置信区间、加速条件下的置信传递）	会用还是会推	I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门） —— 那门课管统计方法本身
磨损与动作次数定寿的机理与跨部件判据	本课做验证还是那门课立方法	I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证 —— 那门课管耗损失效这一支的方法
失效件表征手段（金相、断口、SEM-EDS、FTIR、DSC、离子色谱）	取证方法还是结论回灌	L7-07 失效件表征与跨材料族失效分析方法（取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱） —— 那门课管怎么取证
DFMEA 怎么做	试验结论还是设计工具	I7-01 热管理系统/零部件 DFMEA 实操 —— 那门课管 DFMEA 实操
产线下线判据	抽样验证还是全检放行	I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据 —— 那门课管下线判定

为什么四刀都不按零件名切。按零件名切，读者会以为「凡是在阀上做的试验都归这门课」，于是把阀的绝缘耐压、阀的流量特性标定、总成的阀位切换耐久一并搬进来——而这三者的判据体系、样本量与失效定义根本不在一个层面上：绝缘耐压是一次性的通断判定，流量特性标定判的是曲线与偏差带，只有阀位切换耐久才是按次数定寿的耗损问题。三者共用同一个零件，但共用不了同一条判据。

⚠ 易错点：把本课的「跑到坏为止」这套判据搬去做产线下线判定。产线是 100% 全检、节拍以秒计、判据必须是无损且可复现的，与「破坏性抽样 + 统计推断」不是同一件事，那一侧见 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据，那门课管下线判据怎么定。

⚠ 本节只给类型与去向，射程之外的限值与条款内容一个都不给——那些量各有各的口径，跨门引用是本课要防的错误之一。

1.2 试验类型的完整清单是八类，不是课题标题里的两样

本课标题里出现的是「振动」与「热冲击」两个词。如果照标题这条线索去数试验类型，你会数出两类，然后觉得清单是完整的——这正是最危险的地方。

正确的线索是问：施加的是哪一种应力量、定寿的自变量是什么。照这条线索数，是八类：

#	类型	定寿的自变量	损伤怎么发生
①	机械振动（随机谱／正弦扫频／机械冲击）	时间 × 量级	应力循环疲劳
②	热冲击（骤变温差，两箱法／三箱法）	循环数	瞬态温度梯度产生的自平衡应力
③	温度循环（缓变，带高低温驻留）	循环数 ＋ 驻留时间	材料间热膨胀失配的界面应力，叠加高温驻留的蠕变与松弛
④	压力循环（内压脉冲）	循环数 × 压幅	承压结构疲劳（这一侧的判据体系见 L1-03 密封、耐压、爆破与泄漏试验）
⑤	动作／功能耐久	动作或启停次数（⛔ 不是时间）	磨损与耗损（机理与跨部件判据见 I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证）
⑥	环境介质类（冻融、盐雾腐蚀、湿热、化学相容与老化）	随子类而定	相变、电化学、化学降解
⑦	电气应力类（通断电功率循环、绝缘老化）	循环数 ＋ 驻留时间	元件自加热摆幅下的界面与介质层退化
⑧	复合／综合	由被考察的失效模式反推	因子间的耦合损伤

⚠ 这套八类划分是本课归纳的，⛔ 不是某份标准或某份大纲里现成的清单。它的用途是核对，不是引用。

按标题那条线索数，会整类漏掉两类，而且不会以「少了一条」的形式暴露。漏掉的是第 ⑤ 类（动作／功能耐久）与第 ⑥ 类（环境介质类，冻融就在里面）。这两类不在「机械」也不在「热」那条线上，于是数出来的清单看起来完整、逐条都对，只是整个类别不出现。⑤ 与 ⑥ 分别是第 4 讲与第 5 讲的主体。

本课射程内的环境介质只讲冻融循环（第 5 讲）；盐雾、湿热、化学老化只标去向，⛔ 本课不给它们的条件与限值。

⚠ 第一个易错点：把「复合」理解成「几项试验都做了」。复合的定义是同时加载——振动、温度、压力、带电、带液在同一时刻共同作用。先后串行做完是另一件事，它得到的是若干个单因子结论，耦合损伤那一整类照旧一次都不出现。这一条第 6 讲专讲。

⚠ 第二个易错点：把第 ⑦ 类里的「通断电功率循环」与第 ③ 类的温度循环混为一谈。两者的驱动量与时间常数都不同：整车温度循环谱驱动的是整个件跟随环境温度起伏，而通断电功率循环驱动的是发热元件自身的温度摆幅，发生在元件尺度、时间常数短得多。⛔ 本课不给两者相差多少——那是平台与器件相关量。加热器实例在第 6 讲。

符号约定（第一次出现，后面各讲通用）。ΔT ＝ 温度变化或温幅，单位 K，一律以贴在被测件上的热电偶实测值为准。⚠ 这个符号有三种容易混淆的用法：箱温规格上写的 ΔT、件上实测的 ΔT、以及发热元件自加热的温度摆幅——三个不是同一个量，正文里写到哪一个必须当场点明是哪一个。这一条判据比任何标准数值都硬，它不依赖标准表格：以件上实测的温度—时间曲线为准，⛔ 不以箱温或设定值为准。

射程之外的四项，只给去向：整车耐久路试见 L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环；耐压、爆破、检漏见 L1-03 密封、耐压、爆破与泄漏试验；电气类试验见 L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证；不可逆危险试验见 L1-11 不可逆危险试验的实施与管控：整包热扩散/滥用试验与可燃工质泄漏实测。

⚠ 八类各自的条件（温度端点、循环数、量级、驻留时间）全部属平台相关量或标准条款，本节一个数都不给，只给「自变量是什么」这一层。

1.3 台架耐久、整车耐久、加速寿命试验：三种射程不同的证据，不是三个精度档

这三个词经常被排成「粗—中—精」三档来理解。那个理解是错的，而且它会直接推出两条错误结论：「有整车耐久了，台架就是走过场」，以及「加速寿命试验的结果比台架更接近真实」。

正确的关系是：三者能回答的问题不同，互相不能替代。

台架耐久（本课）——能回答的：边界可控、条件可重复、可加速、失效点可定位、可中断检查。回答不了的：边界与谱都是人造的，代表性是从外面输入进来的，台架本身证明不了自己代表实车。

整车耐久路试（那一侧见 L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环）——能回答的：真实边界、真实耦合、真实的使用序列。回答不了的：样本少、周期长、成本高、不可控变量多、失效定位难；而且它同样有代表性问题——强化路谱也是人编的。

加速寿命试验（ALT）——能回答的：用提高应力换时间，把「跑不完的年限」压进可执行的周期里。回答不了的：它只在失效机理不随应力改变的那个区间内成立，而且需要一个加速模型和它的标定参数，参数本身还带着不确定度（统计方法本体见 I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门））。

三者的交集才是可声称的寿命：台架给机理与定位，整车给真实序列与耦合，加速试验给时间上的外推。

⚠ 易错点：把「台架通过 ＋ 整车通过」当成「已经闭环」。闭环的判据是两侧的失效模式与失效位置对得上，⛔ 不是两侧的报告上都写着通过。两侧都通过而失效模式从未被比对过，说明的只是「这两次都没坏」，它对下一批件、下一个市场没有推断力。关联验证怎么做，第 6 讲专讲。

⚠ 三者的周期与样本量差异属平台与项目相关量，⛔ 本节不给数。

1.4 加速因子的定义，与三种加速模型各自的射程

加速因子 AF ＝ 试验条件下的损伤速率 ÷ 使用条件下的损伤速率。它是一个比值的定义，⛔ 不是一个可以先假定一个数填进去的输入。

AF 是把「试验时间」换算成「使用寿命」的唯一桥梁。桥选错了，整个换算就是错的——而且错的方式是系统性的、方向确定的，不是可以靠多跑几件平均掉的随机误差。

常见的加速模型有三种，各有各的自变量与射程：

① 幂律型（Basquin 的 S-N、Coffin-Manson 的 ε-N 或 ΔT-N）——自变量是应力幅、应变幅或温幅之比，AF 等于这个比值的 m 次方，适用机理是疲劳。其中 m ＝ 疲劳幂律指数（无量纲），必须由本材料、本结构的疲劳试验标定，⛔ 不可套用他人数据。

② Arrhenius 型——自变量是绝对温度，适用机理是化学反应速率控制的老化与扩散型失效：

AF ＝ exp[E_a / k × (1/T_use − 1/T_test)]

其中 E_a ＝ 活化能（单位 eV 或 J），k ＝ 玻尔兹曼常数（单位与 E_a 配套，二者成对出现），温度一律用绝对温标。⚠ 本课的 R 一律指目标可靠度（见 1.9），⛔ 不作气体常数用，因此本课的 Arrhenius 式统一写成上面这个含 k 的形态。

③ 动作频次型（Archard 型磨损）——自变量是滑动距离与载荷，适用机理是磨损。⚠ 这一支没有幂律外推可用：唯一的加速手段是提高动作频次，而提高频次本身会改变机理（把边界润滑推进混合乃至干摩擦）。这一支第 4 讲专讲，方法本体见 I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证。

⚠ 第一个易错点：把三种模型的 AF 相乘。同一处修正的多种参数化只能取一种，⛔ 不得叠乘；三个模型的自变量根本不是同一个量，相乘得到的数没有任何物理含义。同样，⛔ 不得把温度当成应力代进幂律，⛔ 不得把疲劳指数当活化能用，⛔ 不得用提高频次去加速疲劳。

⚠ 第二个易错点：用 AF 反算「这次试验等效多少年」并把它当成可以对外承诺的寿命值。AF 只用于当量折算与相对比较，⛔ 不得反算绝对寿命。

⚠ m 与 E_a 都属材料与平台相关量，⛔ 本课不给任何数值。要用就自己标定，而且——见下一节——单点试验给不出加速模型：至少要在两个应力水平各跑一组，才谈得上「标定」（第 7 讲）。抄别人的系数，等于没有模型。

1.5 起一次加速耐久试验的入口条件：三问答不全，⛔ 不得直接开跑

加速试验的全部合法性，来自「机理不变」这一个前提。而这个前提不能靠假设，只能靠观察。

⇒ 起一次加速耐久试验之前，先答三问：

1. 主导失效机理是什么？
2. 它对哪一个应力量敏感？
3. 在拟用的应力区间内，机理变不变？

三问全部答得出 ⇒ 可以定加速条件并开跑。任一问答不出 ⇒ 先做机理探索／步进应力摸底，把未知失效模式一个个逼出来，然后再回到第一问。

摸底怎么做、目的是什么。做法是步进应力或逐级加严；⚠ 它的目的不是判合格，而是把失效模式逐个暴露出来，并记录它们各自出现在哪一个应力水平上——据此确定主导应力，以及机理保持不变的那个区间的上界。方法本体见 I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门）。

机理未知就起加速，等于在一个没有定义的映射上做外推。算出来的等效寿命有数值、有小数点、可以填进报告，但它不指向任何东西。更糟的是：跑出来的失效模式很可能是实车上永远不会发生的那一种，而报告照旧写着「通过」。

⚠ 第一个易错点：把摸底试验的结果当成寿命结论。摸底件通常跑在机理线性区间之外，它的失效循环数⛔ 不得计入后面的累积损伤计算（第 6 讲）。

⚠ 第二个易错点：「摸底做过了，就不用再判机理一致性」。摸底只确认了试验条件那一端；使用条件那一端的机理，要靠在役返回件来核（那一侧见 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）。两端都核过，这一条才算成立——只查一端就下判断，是本课反复要防的一类错误。

⚠ 步进的级差与每级驻留时间属平台相关量，⛔ 本课不给。

1.6 失效模式的完整清单：按「损伤怎么累积」数出九类

第二张要立起来的清单是失效模式。它决定两样东西：失效判据写几条，以及试验后检查测什么。这两样一旦漏，试验跑得再规范也读不出结论。

沿零件与部位数，是最自然的数法——疲劳裂纹、钎缝焊缝失效、密封老化、连接器松动、动作耗损，五条，看起来相当完整。正确的线索不是零件，是「损伤是怎么累积起来的」。照这条线索数，是九类：

#	机理	靠什么累积	典型表现与检出方式
①	疲劳	循环数（机械载荷、热载荷、压力载荷各自成一支）	裂纹萌生与扩展；断口有疲劳条带
②	磨损／耗损	动作次数与滑动距离	边界润滑 → 混合 → 干摩擦；间隙与回差增大
③	老化／降解	时间与温度	弹性体压缩永久变形、氧化、水解、增塑剂迁移
④	松弛／蠕变	时间、温度与预紧应力	螺栓预紧力衰减、卡箍夹紧力衰减、压装界面接触压力下降
⑤	腐蚀／电化学	时间与介质状态	异种金属接触腐蚀、冷却液劣化后的点蚀与电位差腐蚀
⑥	界面失效	循环数与界面应力	钎缝虚钎、焊点开裂、导热界面脱开、涂层剥离
⑦	相变／介质型	相变次数与约束条件	结冰膨胀胀裂与流道堵塞、结晶析出、水锤
⑧	电气／介质型	通断次数与电热应力	介质层击穿、绝缘电阻下降、阻值漂移、接触电阻升高导致功率衰减
⑨	无可见损伤的功能性失效	综合	位置精度漂移、回差增大、寻零失败、卡滞后不能自恢复、阈值漂移

⚠ 这九类划分是本课在「按零件数」那五条基础上归纳的，⛔ 不是某份标准或大纲里的既有清单。

沿零件那条线索会整类漏掉四类：④ 松弛蠕变、⑦ 相变介质型、⑧ 电气介质型、⑨ 无可见损伤的功能性失效。直接后果是：失效判据只被写成「不断、不裂、不漏」。于是——

• 一个功率已衰减、绝缘已下降、阻值已漂移的加热件，既不漏也不裂，被判通过；
• 一个位置精度已经漂到寻零失败的执行器，送到解剖台上什么都看不到，被记成「未复现」。

第 ⑨ 类尤其隐蔽：它的证据不在断口上，只在功能量的漂移曲线上——而那条曲线，只有在试验中途安排了检查点才会存在。

这九类的正确用法是裁剪，不是逐项照做。⛔ 不要把它当成每次试验都要测一遍的清单：按被测件的物理构成裁——一个纯机械件不必测介质击穿；一个带电、带液、带可动机构的件，八九两类必须测。

⚠ 各类的判据阈值全部属平台相关量或产品规范，⛔ 本课不给（加热件那三项电性能判据的去向在第 6 讲给出）。

1.7 同一台总成上两套标准体系并行：按「它承的是什么」挂，⛔ 不是二选一

一个热管理总成常常同时承电、承压、承液。这时候它挂哪一套试验体系？

规则只有一句：看它承的是什么。

• 承电（有电气接口、有绝缘要求）⇒ 挂电气电子件的环境应力那一套：GB/T 2423 系列（电工电子产品环境试验方法）、ISO 16750（道路车辆电气电子设备的环境条件与试验）。
• 承压承液（有流体通道、有内压）⇒ 挂耐压—压力循环—爆破那一套：SAE 车用换热器耐压与耐久相关标准、GB/T 汽车换热器体系、SAE J2064（空调冷媒软管）；冷却液软管的压力循环体系按项目确认具体件号。这一侧的判据体系与限值见 L1-03 密封、耐压、爆破与泄漏试验。
• 装在电池包里 ⇒ 还要挂包体级那一侧：GB 38031（电动汽车用动力蓄电池安全要求）。

一个电池包液冷板总成，三样全占。两样都承就两套都挂，⛔ 不是二选一。

少挂一套的后果，不是「少做一项试验」。后果是整条合规链断在一处，而没有人发现——因为另一套的报告齐全、格式规范、结论明确，看起来该做的都做了。断掉的那一套不会以「缺一份报告」的形式出现在评审材料里，它只是不在。

⚠ 本节不给任何条款内容与限值。上面这些标准的原文本课未独立核对，因此只写标准号 ＋ 它管什么 ＋ 射程边界；版次、实施日期与代替关系一律写「以现行版本为准，引用前须核」，⛔ 不在讲义里钉死年份。

⚠ 第一个易错点：把「主机厂内部台架耐久规范」当成有统一编号的东西去引用。它因主机厂而异、无统一编号，正确写法是「按项目确认」——这是被鼓励的诚实写法，⛔ 不要为了让文档看起来完整而编一个编号出来。

⚠ 第二个易错点：拿电气件那一套的条款去管承压件（或反过来）。每一套条款都绑定它自己的对象与失效定义，⛔ 不得跨射程引用。

1.8 「台架过、实车出问题」的根因要逐跳数：十类，其中三类不在「谱」这条线上

这是本课的诊断骨架。一份「台架过了、实车却坏了」的报告到手，正确的动作是逐跳排查，⛔ 不是猜。

逐哪些跳？逐台架与实车之间的每一次转换：

真实使用 → 采谱 → 统计处理 → 加速 → 台架复现 → 判读 → 下结论

沿这七跳数，根因是十类：

#	根因	落在哪一跳
①	使用场景覆盖不全（用户群／路况／气候区／工况没采到）	真实使用 → 采谱
②	采样环节本身的问题（测点位置、采样率与抗混叠、量程饱和、传感器安装方式本身改变了被测响应）	采谱
③	统计处理丢信息（时域压缩把低幅值高频次成分剔掉、包络把峰削平）	统计处理
④	加速因子越界（超出材料失效机理的线性区间）	加速
⑤	单因子串行代替综合加载（耦合损伤整类不出现）	加速／台架复现
⑥	夹具与边界不代表实车（过刚 ⇒ 应力集中位置搬家；过软 ⇒ 共振点对不上）	台架复现
⑦	试件状态不代表量产件（手工样件、未过产线工序、复用了带历史损伤的试件）	台架复现
⑧	失效判据不覆盖真实失效模式（只判裂纹与泄漏，不判电性能与功能）	判读
⑨	样本量太小，结论没有统计效力	下结论
⑩	实车侧还有台架上根本不存在的应力（盐雾腐蚀、石击、维修拆装、误操作，以及软件标定改版后动作次数超出已验证预算）	真实使用（台架从未覆盖）

⚠ 这套十类归纳是本课沿七跳逐跳枚举出来的，⛔ 不是标准或大纲里的既有清单。

⑥⑦⑩ 三类最容易被整类漏掉，因为它们都不在「谱」这条最熟悉的线索上。排查的人一开口通常就在问「谱对不对」，于是排查在 ①~⑤ 里打转，⑥⑦⑩ 连被怀疑的机会都没有——它们不会以「谱有问题」的形式出现。

⚠ 第一个易错点：默认十类里一次只成立一条。实际常常是两三条叠加，而它们的处置动作互不相同（补谱 vs 换夹具 vs 换试件批次）。处置错一条，等于什么都没改，而报告上会写着「已整改并复验通过」。

⚠ 第二个易错点，正是下一节要专门破的那条：跳过排查，直接判「台架不够严」。

⚠ 各类根因的发生频次属项目与企业相关的统计量，⛔ 本课不给分布——要用就查本企业自己的失效数据库（那一侧见 M2-02 热管理常见质量问题与根因分析 与 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）。

1.9 全课主钉子：三条短板串联，最弱的那一条决定结论的上限

现在可以把这一讲前面几节收成一句话，它是全课反复要敲的第一根钉子：

★ 一次耐久试验能支撑的结论，其有效性上限由三条互不相干的判据链中最弱的那一条决定：载荷谱的代表性 · 失效机理的一致性 · 统计效力。三者是串联的短板，⛔ 不是可以互相补偿的加权项。

⚠ 这一条是本课归纳的判据，⛔ 不是某份标准的要求，也⛔ 不是行业通行说法。它的用途是核对，不是引用。

① 载荷谱的代表性。要答的是：这份谱是从哪些车、哪个安装点、哪些路况／气候区／用户群、哪些工况采来的？统计处理（雨流计数、时域压缩、频域包络）丢掉了什么？未覆盖的那一部分是怎么处理的？——⚠ 代表性是台架的外部输入，台架本身产生不了它。证据形式：谱的来源记录与统计处理记录。

② 失效机理的一致性。要答的是：台架上出现的失效，与实车上（或将来会在实车上）出现的，是不是同一个机理、同一个位置、同一种断口形貌？加速条件下的机理，与使用条件下的是不是同一个？——⚠ 机理一变，所有当量折算与加速因子同时作废。证据形式：失效模式与断口的对照记录。这一条第 7 讲专讲。

③ 统计效力。要答的是：跑了几件？零失效还是有失效？每件跑满当量寿命没有？目标可靠度与置信度各是多少？——⚠ 一两件的「通过」在统计上什么都不是。证据形式：样本量与可靠度、置信度的声明。这一条第 8 讲专讲。

符号约定（第一次出现）。R ＝ 目标可靠度（0~1 之间，无量纲），⚠ 必须绑定时间基准——在多长寿命、多少当量循环内的可靠度，脱离基准的 R 没有意义。C ＝ 置信度（0~1 之间，无量纲）。⚠ 邻近课程里 C 常用作热容或倍率，本课的 C 只作置信度；本课的 R 只作目标可靠度与由它派生的可靠度函数 R(t) 这一族（第 8 讲会用到 R(t) ＝ exp[−(t/η)^β]，写作时从括号有无区分：R 是目标值、R(t) 是函数），⛔ 本课的 R 不作气体常数——所以 Arrhenius 式在本课一律写成含玻尔兹曼常数 k 的形态。两者的取值由整车可靠度目标逐级分配下来，属平台相关量，⛔ 本课不给数（分配方法见 I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门），需求分解链见 B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件）。

判据形态——拿到任何一份写着「通过」的报告，先问这三句。三句里答不出任何一句，这份报告的结论就只在「有证据的那一部分场景」内成立，⛔ 不得当作「整车寿命已被验证」的证据往上传。

⚠ 三者不得互推，也不得互补。这是这根钉子最硬的一半：

• 谱编得再好，补不了样本只有两件；
• 样本量再大，补不了谱里缺了一整类工况；
• 机理对不上时，前两条做得再漂亮，数字对得上也只是巧合。

⇒ 「我们样本量少，但谱做得特别扎实」——⛔ 这句话不成立。三条判据链互不相干，⛔ 不得从一条推出另一条，更⛔ 不得给三条各配一个权重加起来打分。

⚠ 反向也要防：判据卡填全了，不等于结论就是对的。填全它保证的是「这个结论的射程被写清楚了」，⛔ 不保证数值准确——数值准确那一层归不确定度评估，口径见 L7-03 试验数据分析与不确定度评估。

⚠ 这三条判据本身不含任何数值，它是一张必填表；表里每一项的具体取值全部属平台相关量。

1.10 全课反钉子：「台架不够严」是方向反的——先核代表性，再问量级

这一节讲全课最容易被读反的一条。它必须在第 1 讲就立起来，因为后面每一讲都会用到它。

★★ 「台架过了、实车却出问题 ⇒ 说明台架不够严 ⇒ 把台架加严」——反了。绝大多数情况下差的是谱的「组成」，不是谱的「总量」；整体加严会让台架离实车更远，不是更近。

⚠ 这一条是本课归纳的判据，⛔ 不是标准或大纲里的既有说法。

读者会做的那个具体动作。把振动谱整体乘一个系数、把总量级抬上去；或者把温度循环、压力循环的次数翻倍；或者把加速因子往上调一大截。然后重跑一遍，在报告上写「已按加严条件复验通过」。

为什么方向是反的（两条，缺一不可）。

(a) 加严是沿着「已经采到的那些成分」加码。台架与实车之间的差距，在于某一类工况、某一个频段、某一种因子耦合一次都没有出现在谱里。整体放大只会把已覆盖的部分再验证一遍，而缺的那一整类照旧一次都不出现。这正是 1.2 与 1.6 反复说的那个形态：漏掉的不是「少了一条」，而是整类不出现，所以清单看起来是完整的。

(b) 加严本身有代价，而且是往错误方向的代价。整体放大会把应力、温差、变化速率推出材料失效机理的线性区间，台架上于是开始出现实车永远不会发生的失效模式。团队据此改设计——加厚板材、加固支架、加大过盈——⇒ 增重、增本、增周期，而坑洼路况那个真缺口一点没补。

它为什么不会被发现。加严看起来更保守，没有人会去质疑一个更严的试验；而且加严之后件确实在台架上坏了、改完之后又不坏了——整个过程看起来像是问题被找到并解决了。真正的验证，只会在下一款车、下一个市场上再失败一次，而那时已经没有人把两件事联系起来。

⇒ 正确的动作是两步，且顺序不可颠倒：

1. 先核代表性——失效件的机理与位置指向哪一类应力？那一类应力在谱里有没有？谱的来源覆盖了哪些工况、路况、气候区、用户群？没覆盖的那些是怎么处理的？
2. 代表性核实无误之后，才轮到问量级、时长、循环数够不够。

⚠ 反向也要防，⛔ 不许把这一条读成「加严一律错」。当代表性已经核实、缺口确实是等效里程折算不足时，延长时长、增加循环数、提高样本量正是对的动作。这一条立的判据是提问的顺序——先问组成，再问量级——⛔ 不是「不许加严」。

符号约定（第一次出现，定义在第 2 讲展开）。PSD ＝ 加速度功率谱密度（单位 g²/Hz），随机振动谱的纵轴，横轴是频率。grms ＝ 总均方根加速度（单位 g），等于 PSD 曲线下面积的平方根。

⚠ grms 有两条使用禁令，这一节就要立住：

• 它不唯一确定一条谱。grms 只是曲线下的面积开方——面积相同而频段分布完全不同的两条谱，grms 一模一样，而它们在同一个结构上造成的损伤可以完全不同。⇒ 比较两条谱一律逐频段比，⛔ 不比 grms。
• 它是双义的。台架控制回路的输入 grms 与被测件安装点上的响应 grms 不是同一个量；写哪一个必须当场标明。

⚠ 加严的倍数、量级的抬升幅度一律不给——给一个数就等于示范怎么做。⛔ 也不给「加严多少算越界」的门槛：线性区间的上界由本材料的机理探索给出（见 1.5 的入口三问）。

1.11 全课副钉子：一次耐久试验的出口有七项，只交布尔值等于扔掉最贵的六样

最后一根钉子，讲的是这次试验交出来的是什么。

★ 一次耐久试验的出口不是「达标／不达标」这一个布尔值，而是七项可以被下游消费的东西。只交布尔值的试验，等于把最贵的那部分信息扔掉了。

⚠ 这一条同样是本课归纳的，沿「下游有几个人要消费这次试验的结果、各要什么」枚举出来。⛔ 其中只有「寿命当量须回写整车动作次数预算与部件技术规范」这一项是既有要求，⛔ 不是本课发挥。

#	出口	谁消费它、以什么形式交付
①	布尔判定（通过／未通过）	项目节点。⚠ 样本量不足时，正确的写法是「未证伪」而不是「通过」
②	寿命当量（可承受的动作／启停次数、当量循环数、当量里程）	回写部件技术规范与控制标定（见 B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件 K3-01 整车热管理控制策略总览与模式管理 K6-02 空调与制冷系统标定，那几门课管需求分解与控制策略）
③	失效机理证据链（取样留证—断口—金相／SEM-EDS）	回灌 DFMEA（实操见 I7-01 热管理系统/零部件 DFMEA 实操；取证方法本体见 L7-07 失效件表征与跨材料族失效分析方法（取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱））
④	载荷谱修正意见	下一版谱：该补哪一类工况、哪一个频段、哪一种耦合
⑤	版本前提与反向约束	变更管理：结论绑定的标定版本、谱版本、判据版本
⑥	加速模型的标定值（幂律指数、活化能等）	后续加速试验。⚠ 只有做过至少两个应力水平才有，单点试验给不出（第 7 讲）
⑦	不确定度与置信度声明（可靠度、置信度、样本量、删失情况）	评审与技术协议（不确定度评估口径见 L7-03 试验数据分析与不确定度评估）

为什么这件事值得单独立一根钉子。耐久试验是整个开发流程里最贵、最慢、最不可重来的一类活动。把它的产出压成一个布尔值，意味着同样的钱下一轮还得再花一次：下一版谱不知道该补什么，DFMEA 不知道该加哪一行，控制标定不知道自己的动作次数预算还剩多少余量。

⑤ 版本前提这一项，是最容易被漏掉的一项。一次耐久结论绑定的是三样东西的组合：某一版控制标定下的动作次数分布 ＋ 某一份载荷谱 ＋ 某一套失效判据。三者任一改了，结论就要重判。它的硬形态是一条反向约束：标定改版后，若实测的每千公里动作次数超过了已验证的次数当量，该项耐久结论对本版标定即失效，必须重新定当量循环数，或者把标定收紧回去。这一条第 4 讲专讲。

⚠ 第一个易错点：把「回写」理解成「把报告发给设计部门」。回写的判据是下游的文件真的改了——技术规范里的动作次数要求改了、试验验证计划里新增了试验项、DFMEA 里新增了失效模式行。⛔ 判据不是邮件发出去了。

⚠ 第二个易错点：漏掉 ⑤，于是标定改版之后旧结论被继续引用。这类失效不会在试验室里暴露——它暴露在几年后的售后数据里。

⚠ 七项出口的具体数值全部属平台相关量，⛔ 本节不给；本节只给「出口有哪几项、各交给谁」这一层。

本讲小结：本课的射程按四刀切，⛔ 一刀都不按零件名切；试验类型按「施加哪种应力量、按什么自变量定寿」数出八类，失效模式按「损伤怎么累积」数出九类，台架与实车之间的走样按七跳逐跳数出十类根因，一次试验的出口数出七项——这四张清单的用途都是防止整类漏掉（全课五张里的第五张「一条载荷谱的十项构成要素」在 2.9 收口）。加速因子是把试验时间换成使用寿命的唯一桥梁，三种加速模型⛔ 一律不得互套、不得叠乘，且起跑之前入口三问必须答得全。全课两根钉子在此立住：结论的有效性上限＝载荷谱代表性、失效机理一致性、统计效力三条短板中最弱的一条（三者⛔ 不得互补、不得互推），以及出口不是一个布尔值而是七项。最容易读反的一条是：台架过、实车坏，先核代表性，再问量级，两步顺序不可颠倒。
