J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度

课程代码 J5-06 · 板块 J 仿真分析 CAE / 结构/热应力/疲劳 FEA 时长 约 4.0 小时（8 讲） 前置 体系外前置（需自备）：材料力学（应力/应变状态、强度理论、梁与薄壁件受力）；体系外前置（需自备）：有限元法基础（离散与形函数、单元刚度矩阵、位移解与应力解精度差别的概念层认识）；体系外前置（需自备）：至少一次用 Ansys Mechanical / Abaqus 一类求解器跑通静力算例的操作经验——本课讲方法与判据，不讲软件菜单路径 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 J5-06 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份仿真报告，判那个应力数能不能采信	第 8 讲：五类评定量各进哪一档、报数必附的取法说明	第 7 讲（那点是集中还是奇异）· 第 3 讲（约束造没造出应力）
判一个「必裂」的热应力结论是真的还是模型造的	第 3 讲：六自由度体检、RBE2/RBE3 分账、只改约束算两次的对照法	第 5 讲（该不该上非线性）· 第 1 讲（圆角是不是被删了）
定一个零件用壳还是用实体，并列小特征删留清单	第 1 讲：按响应量入口的六档判别、小特征处置的唯一判据	第 2 讲（单元类型与积分阶次跟着变）
写一份能过评审的网格收敛举证	第 7 讲：三套系统加密网格、集中与奇异的二分判据、分层收敛怎么报	第 1 讲（奇异多半是前处理删出来的）· 第 8 讲（收敛后怎么取数）
给一处螺栓连接与接触界面定仿真侧设置	第 4 讲：预紧两步法、接触四要素与必查输出、摩擦上下界包络	第 6 讲（温度相关属性怎么建）

⛔ 本课不覆盖：许用值、安全系数、耐压工况与材料取值口径（→ J5-01 换热器/冷板结构强度与耐压 FEA H1-01 热管理用铝合金牌号、性能与选材 H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材）· 预紧力/扭矩取值与腰形孔、滑套的设计决定（→ I4-01 支架、悬置与减振结构设计）· 热疲劳寿命方法（→ J5-02 热应力、热变形与热疲劳仿真 J5-03 振动、模态与随机振动疲劳）· 接头三级应力与等效结构应力法（→ J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N）· 非金属本构标定与密封接触判据（→ J5-08 非金属件的结构仿真：各向异性本构、蠕变松弛、超弹标定与密封接触）· CFD 侧删简与 y+/GCI（→ J2-06 整车/机舱 CFD 前处理：从脏数模到可算网格（数模验收·删简·包面·计算域抽取） J2-01 CFD 基础、湍流模型与网格划分（Fluent/STAR-CCM+））· 钎焊残余应力工艺态本构（→ H2-07 钎焊变形、残余应力与尺寸控制）· 试验相关性、不确定度传播与报告评审出口（→ J7-01 仿真—试验相关性验证（Correlation） J7-06 仿真不确定度量化（UQ）与稳健/可靠性设计：从确定性单点到带分布的裕度 J7-07 仿真任务的输入、交付与模型资产管理）· 求解器菜单、单元编号与网格生成算法（→ 求解器现行版本手册）· 屈曲失稳的方法本体（本课程体系暂无对应课 → 企业 CAE 规范与稳定性专著）；以及任何一个可直接取用的许用值、安全系数、收敛阈值百分数与角点理论奇异指数表——由客户/企业规范、所引标准现行版本与求解器手册给出，⛔ 本课一个数都不给（课内算例数字全为教学假设值，⛔ 禁止照抄）。

---

引言：算出来了，看着也像那么回事

一份结构 FEA 报告交出去的东西很朴素：一张应力云图、一个最大值、一句「够不够」。而拿到它的人——你自己，或者下游的设计与项目——要判的只有一件事：这个数能不能拿来做决定。是照它加厚一处壁、改一版支架、推翻一个方案，还是照它签字放行。

麻烦在于，一个方法上错得离谱的模型，和一个可信的模型，交出来的东西在纸面上长得几乎一样：都有云图，都有连续的应力分布，最大值都落在一个「看起来就该应力大」的位置。分辨它们的信息不在那个数字上，在它的来路上——它是从哪条路径、哪一档分解、哪个等效口径取出来的，那个位置又还算不算一个可以评定的点。

本课只做一件事，这件事叫模型内部可信度：单元与约束设没设对、非线性与本构该不该上、网格收敛的是哪个量、那个点是不是奇异、评定应力取得合不合法。它⛔ 不包含与试验对不对得上（→ J7-01 仿真—试验相关性验证（Correlation））、输入散差怎么传播（→ J7-06 仿真不确定度量化（UQ）与稳健/可靠性设计：从确定性单点到带分布的裕度）、输入齐套与报告评审出口（→ J7-07 仿真任务的输入、交付与模型资产管理）。次序不能颠倒，理由很直接：模型内部错着，也能靠调参跟某一个工况的试验对上——而那样对上的模型，换一个工况就会把你带到沟里去。

钉子①：可信度是一条九环的链，而九环里只有一环会自己报错

一次结构 FEA 从几何走到报数，中间是九个环节：① 几何理想化（维度选择、中面、小特征）· ② 单元类型与积分阶次 · ③ 网格 · ④ 约束与连接 · ⑤ 载荷与边界 · ⑥ 材料与本构 · ⑦ 求解与收敛设置 · ⑧ 网格收敛判定 · ⑨ 后处理取法与报数。⚠ 这条九环链是本课归纳的责任链，⛔ 不是任何标准的原文条款。

在每一环下面问同一句话——「这一环错了，谁会告诉我？」——答案很难看：只有第 ⑦ 环会（不收敛、刚度矩阵奇异、负体积或翻转单元）。其余八环的失效形态一律是：算出来了，看着也像那么回事。

这条链解释了一件常见的事：工程师对 FEA 质量的直觉几乎全部压在「网格够不够细」上——因为那是唯一一处「做得越多越安心」的地方，而且它是九环里少数你能一眼看出「做没做」的。可网格只是第 ③ 环。本课那个典型案例的三处方法错，没有一处在网格上：过约束在第 ④ 环、删掉承载圆角在第 ①、直接取节点最大值报数在第 ⑨；而复盘时第一件做的事恰恰是加密网格，加密之后那个点的应力不降反升，看起来「更准了」，实际是把一个根本不会收敛的点喂得更饱。

⇒ 由此推出本课贯穿到底的一条报数纪律：一个应力数不能单独出门，它必须带着三件套一起走——怎么取来的 · 收敛的是哪个量 · 还算不算合法评定点。三件里缺一件，这个数就还不构成工程结论：它可能是对的，但你没有理由相信它。

钉子②：这些错的方向并不一致——有的把应力推高（虚警），有的把变形算小（漏判）

意识到八环静默之后，下一个念头通常是「那我就往保守里做」。这句话在本课不成立，因为「保守」是分响应量的，而同一个模型里各响应量的错误方向可以相反。

把应力推高的那一侧：用刚性连接把该自由膨胀的方向绑死，凭空造出约束反力与热应力；删掉承载路径上的 R 角，把一个有限的应力集中变成无界的应力奇异——那个点的读数从此由「你停在哪一档网格」决定，而不是由零件决定。后果是虚警：好件被判必裂，代价是白改一轮设计、白排一轮验证。

把变形算小的那一侧：一阶四面体在弯曲主导问题上因剪切自锁而系统性偏刚，位移偏小、频率偏高；缩减积分出了零能沙漏模式却没查沙漏能占比，结果被非物理变形污染；线弹性算到越过屈服仍按线弹性报数，位移、变形形状与失效位置都可能错。后果是漏判，而且漏掉的恰恰是最贵的那一类判断——密封面贴合量、间隙包络、卡边剩余压缩量，这些结论会直接反过来。

⇒ 所以「反正结果偏保守」这句话，对应力侧成立，对位移与变形形状侧不成立，⛔ 不能用一句话覆盖全部响应量。说「保守」之前先补一个宾语：对哪个响应量保守？而你这次要交的结论挂在哪一个响应量上，决定了哪个方向的错才是致命的。

反钉子：线性化不是「把过高的应力合法地降下来」，它是把一个数拆开归类

学完「云图上的单元最大值不是可评定量」之后，最容易顺出来的下一句是：「那就沿壁厚做一次应力线性化——这就是把过高的应力合法地降下来的办法。」 这句话在纸面上几乎无懈可击，而它是本课要拆掉的那一句。

它对应的那个具体动作是这样的：某个点数值太大、报告不好交代 ⇒ 沿壁厚拉一条路径做线性化 ⇒ 线性化后的一次应力落到屈服以下 ⇒ 写一句「一次静强度合格」结案。而当这个点的圆角正是前处理时自己删掉的、它已经是一个应力奇异时，这个动作看上去把问题解决了，实际上只是把病灶盖住了。

第一处要拆开：数变小不是因为它被「降下来」了，是因为剥掉的那部分本来就不进这一档。 线性化做的是分解与归类：把路径上的总应力拆成沿壁厚平均的一次总体薄膜应力 Pm、沿壁厚的线性分量一次弯曲应力 Pb，以及剩下的峰值应力 F。一次静强度只用 Pm 与 Pm+Pb，因为它判的是整壁的塑性垮塌，而 F 是局部的、自限的。教学算例（教学假设值，不对应任何平台，⛔ 禁止照抄取用）：壁厚 t=3 mm 的路径上，两表面应力 220.0 MPa 与 40.0 MPa 呈线性分布，起点表面的云图读数 260.0 MPa ⇒ Pm=(220.0+40.0)/2=130.0 MPa、Pb=(220.0−40.0)/2=90.0 MPa、Pm+Pb=220.0 MPa、F=260.0−220.0=40.0 MPa。被剥掉的那 40.0 MPa 没有消失，它换一条评定链走——疲劳裂纹恰恰从表面峰值处起，把 F 丢掉等于把裂纹源丢掉。完整的规则是「F 换一条链走」，⛔ 不是「F 可以不管」。

第二处要拆开：在奇异点上做线性化，⛔ 不恢复这个点的局部应力与疲劳评定资格。 奇异处有四条出路，而且有优先级：① 补回真实圆角（首选——奇异多半是前处理删出来的，补回去等于消除病因，代价是重做网格）；② 改用沿壁厚的线性化路径取值（给得出合法的一次应力评定，但那个点从此不能再作局部应力与疲劳评定点）；③ 改用网格不敏感的结构应力法（方法本体 → J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N，本课只给指路牌）；④ 把该点排除在评定点之外，并在报告里写明理由与影响范围。直接跳到 ② 并宣布合格，就是这一节点名的那个做反动作——报告看起来合格了，而删简的真实代价被掩盖了，代价还在零件上。

⇒ 凡是用线性化取出来的数，报告里必须跟着两句：这条路径穿的是哪一段壁（沿最小壁厚、垂直壁面，⛔ 不斜穿圆角、⛔ 不跨材料界面），以及这个点是集中还是奇异；若是奇异，明写一句「本点⛔ 不再作局部应力与疲劳评定点」。这两句写不出来，那个 Pm 就还不是一个可评定量。

全课八讲怎么排

第 1 讲几何理想化：维度选择有六档而不是壳与实体的二选一，中面在三处必然断裂、要手工缝合，厚度与偏置方向必须显式回带；小特征的判据只有一条——它在不在关注响应量的传力路径上、是不是评定点，⛔ 不是尺寸大小。第 2 讲单元与积分阶次：剪切自锁与零能沙漏两个机理，以及用沙漏能占比反查选型成不成立（分母取域必须声明）。第 3 讲约束与连接：六自由度体检、刚性连接与分布耦合分账、对称约束的四条件（温度场不对称就不能切对称面）、惯性释放的三条件与反力残差校验——虚假热应力全部长在这一讲。第 4 讲螺栓预紧与接触界面：预紧两步法的时序、接触对四要素与必须被检查的输出、摩擦系数取上下界做包络。第 5 讲非线性分界：用线性解的三个比值决定要不要升级，并说清这三个比值不覆盖哪一整类——薄壁受压失稳的特征恰恰是应力还远低于屈服、位移也不大，而结构已经垮了。第 6 讲材料本构：工程应力应变必须转成真应力应变、弹塑性三档各能回答什么、温度相关属性要覆盖到工况上下界之外且⛔ 不许靠外推撑边界点。第 7 讲集中还是奇异：三套系统加密网格给出二分判据，以及结构侧是分层收敛——报「收敛」必须说清收敛的是哪个量。第 8 讲评定口径：线性化路径的合法取法、五类评定量各进哪一档、von Mises 还是最大主应力。

⇒ 本课最后交出去的不是一个数，是一页建模自检卡（本课归纳）：壳与实体的判定及小特征删留清单 · 收敛判定表（写明收敛的是哪个量） · 一处刚性连接改成「法向约束＋分布耦合载荷分配」前后的对照（那个差值就是这个模型的虚假热应力） · 一组合法取来的评定应力及其取法说明。⛔ 卡上不写任何「安全系数满足要求」的结论——那不是本课交付的东西。

全课统一的四条口径

放在这里一次说清，后面各讲不再重复：

• 符号撞名先钉住：本课与传热类课程共用一批字母而含义完全不同——t 是壁厚（保载时长写 t_hold）· h 是单元特征尺寸，⛔ 不是对流换热系数 · λ 是奇异指数，⛔ 不是导热系数 · Q 是二次应力（热量写 Q_heat）· F 是峰值应力，力一律带下标（预紧力 F_pre、约束反力 F_react）· μ 是摩擦系数，⛔ 不是动力粘度。完整的一张表在第 1 讲开头，全课不改。
• 单位制一律 mm-t-s-MPa：长度 mm、质量 t、时间 s、力 N、应力 MPa、能量 mJ、密度 t/mm³。换算本身是恒等式，但它是量纲级错误的高发点——只要有一个属性沿用了 SI 数值，整份结果错的是数量级，而⛔ 不报错。
• 本课出现的全部算例数字都是教学假设值，不对应任何平台、任何牌号、任何供应商产品，⛔ 禁止照抄取用。它们的算术逐点可复算（纯代数与恒等式），可复算的是关系，⛔ 不是数值本身。
• 两个短语禁止裸写：①「网格已收敛」——必须写成「哪一个量、在哪个加密序列上、相邻两套的相对变化是多少、且这个变化在衰减」；②「等效应力」——必须写明是 von Mises 还是最大主应力口径，第 8 讲整讲的结论都挂在这个区分上。

读完这一节，你今天就能用的东西

拿到任何一个应力数（别人报的，或你自己算的），逐个问这四句，答不上来的数不能进结论：

1. 它怎么取来的？哪条路径、哪一档分解、哪个等效口径（回答「等效应力」不算答案）。
2. 收敛的是哪个量？位移收敛与峰值应力收敛是两码事，拿前者证明后者，是拿一个量的结论替另一个量背书。
3. 这个点还算不算合法评定点？是有限的应力集中，还是加密只会越来越大的应力奇异；若是奇异，四条出路走的是哪一条、代价写没写。
4. 这次要交的结论挂在哪个响应量上？应力、位移、变形形状、失效位置——同一个模型里它们的错误方向可以相反，「偏保守」不带宾语就是一句空话。

这四句就是钉子①、钉子②与反钉子的现场形态。后面八讲要做的，是把每一句背后的做法讲到能照着执行：第 1~4 讲与第 6 讲把「来路」上的五个环节逐个讲清（第 1 问的前半）；第 7 讲管第 2、3 两问；第 8 讲管第 1 问的最后一段——取法本身，以及第 3 问判为奇异之后怎么收场；第 4 问那笔方向账由第 2、5、6 三讲各出一段。

第 1 讲　几何理想化：责任链的第一环，也是最不会喊的那一环

一份结构 FEA 报告递到手上，你真正要判的只有一句话：这个应力数能不能用。本课把这句话拆成一条有九个环节的责任链，而第 1 讲讲的是第一环——几何被简化成了什么样子：用壳还是用实体、中面怎么抽、抽完的厚度属性怎么带回去、哪些小特征被删掉了、几何缺陷与单位制有没有被验过。

把它排在最前面，不是因为它最难，而是因为它同时占了两条性质：最不会喊，而且不可逆。删掉一个承载圆角、抽错一张中面、把一条另一套单位制的密度拖进模型——求解器全都照常算完，云图照常出，颜色照常漂亮；等到第 7 讲发现某个点怎么加密都不收敛，回头要重做的往往是整套网格。⇒ 本讲每一节其实都在回答同一个问题的一个分支：这一步做错了，谁会告诉我？答「没有人」的那几步，就是必须靠人主动去核的地方。

本讲交付什么：一张全课通用的撞名符号表与一套单位制；一张射程表（哪些东西本课只给去向）；一张九环自检卡；维度选择的六档判据与各自选错的方向；中面抽取的三处必然断裂与缝合判据；厚度与偏置属性的回带三问；变厚过渡区等效厚度的两档取法与取错的量化代价；小特征的唯一判据与五种处置；删圆角的代价与删简的影响边界；几何缺陷与单位制这两类「输入本身就错了」的自检。

本讲不交付什么：任何前处理器的菜单路径与自动清理参数；网格尺寸怎么定、网格质量指标怎么看（收敛判定本身在第 7 讲）；CFD 侧的数模验收、破面缝合、包面与计算域抽取（去向 J2-06 整车/机舱 CFD 前处理：从脏数模到可算网格（数模验收·删简·包面·计算域抽取））；材料属性取哪个数（本课只管怎么把已定的属性正确建进模型，取值口径去向 J5-01 换热器/冷板结构强度与耐压 FEA · H1-01 热管理用铝合金牌号、性能与选材 · H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材）。

路线：先钉住符号与单位制（1.1）、划清射程边界（1.2）、摆出九环自检卡（1.3）；然后进几何理想化本身——维度选择（1.4～1.5）、中面与厚度属性（1.6～1.8）、小特征的判据与处置（1.9～1.10）、删圆角与删简的代价（1.11～1.13）；最后两节是「输入本身就错了」的那两类（1.14～1.15）。

1.1 先钉住九组撞名符号与一个单位制——本讲开头一次钉死，全课不改

本课同时用到固体力学、有限元实现与热管理三套符号，撞名极其密集。下面这张表在本讲开头一次钉死，全课不改，后面各讲不再重复声明。

本课符号	在本课的含义	你多半会带进来的另一个含义	那个含义在本课怎么写
t	壁厚（也是应力线性化路径的长度），mm	时间	t_hold（保载 / 蠕变时长，h 或 s）
h	单元特征尺寸（网格尺寸），mm	对流换热系数	本课全课不出现换热系数
F	峰值应力，MPa	力	F_pre 预紧力 · F_n 法向力 · F_react 约束反力（N）
Q	二次应力（自限性，热应力属这一类），MPa	热量 / 换热量	Q_heat（W）
E	弹性模量，MPa	能量	E_hg 沙漏能 · E_int 内能（mJ）
λ	奇异指数，无量纲	导热系数	本课全课不出现导热系数
μ	摩擦系数，无量纲	动力粘度	本课全课不出现粘度
T	温度，°C（温差写 ΔT，单位 K）	拧紧扭矩	T_tq（N·m）
K	拧紧系数，无量纲	应力集中系数	K_t

为什么这张表值得占一节而不是一个脚注：本课读者是热管理背景的结构 / 仿真工程师。h、λ、Q、μ 这四个字母在你的肌肉记忆里全是传热量（换热系数、导热系数、热量、粘度），而在结构评定语境里它们是四个完全不同的东西。更要命的是 F：同一段文字里既有「峰值应力 F」又有「预紧力 F」，两者量纲不同，而读者可以毫无障碍地把它们代进同一个式子。

三条配套纪律：

• ⛔ 全课禁止裸写 F 表示力——力一律带下标（F_pre / F_n / F_react）。
• ⛔ 全课禁止裸写「等效应力」四个字，必须写明是 von Mises 等效应力（σ_eq_vM）还是最大主应力（σ_1）。第 8 讲整讲的结论都挂在这个区分上。
• Pm 与 PL 是两个量：一次总体薄膜应力与一次局部薄膜应力。两者都是一次应力，但成立的范围不同，⛔ 不得混成一个（第 8 讲展开）。

单位制：全课统一取 mm-t-s-MPa 制（长度 mm、质量 t、时间 s、力 N、应力 MPa、能量 mJ、密度 t/mm³）。它为什么值得和符号表并列、以及它错了会怎样，放在本讲最后一节（1.15）。

⚠ 本课全部教学算例都是教学假设值：不对应任何平台、任何牌号、任何供应商产品，⛔ 禁止照抄取用（本讲用到的是算例 D，另引用第 7 讲的算例 A 与 B 作对照）。它们的算术可以逐步复算（纯代数与恒等式）——可复算的是关系，⛔ 不是数值本身。

今天就能做的一件事。打开你手上正在写的那份仿真报告，检索 F、Q、h、λ 四个字母，看同一份文件里它们有没有被用在两个含义上。这是一次零成本的自检，而报告发出去之后，读它的人不会有机会来问你「这个 F 是哪个 F」——他会直接代进式子。

1.2 本课的射程：八件事只给去向，⛔ 不给内容

是什么。本课交付的每一个判据式，分母或输入里都有一项来自别处。下面这张表把它们一次列清，本课一律只给去向、⛔ 不给内容：

你在本课会遇到、而本课不给的东西	去向
许用值、安全系数、三档耐压工况	J5-01 换热器/冷板结构强度与耐压 FEA 与客户 / 企业规范
材料取值口径（钎后态、压铸本体与单铸试棒之别、钎缝折减）	J5-01 换热器/冷板结构强度与耐压 FEA · H1-01 热管理用铝合金牌号、性能与选材 · H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材
螺栓预紧力与拧紧扭矩的取值；真实结构该不该留腰形孔 / 滑套	I4-01 支架、悬置与减振结构设计
热应力工况与热疲劳寿命方法	J5-02 热应力、热变形与热疲劳仿真
接头的三级应力口径与等效结构应力法	J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N
非金属件的各向异性 / 蠕变 / 超弹标定与密封接触判据	J5-08 非金属件的结构仿真：各向异性本构、蠕变松弛、超弹标定与密封接触
CFD 侧的删简、包面、计算域抽取与网格无关性口径	J2-06 整车/机舱 CFD 前处理：从脏数模到可算网格（数模验收·删简·包面·计算域抽取） · J2-01 CFD 基础、湍流模型与网格划分（Fluent/STAR-CCM+）
钎焊残余应力的工艺态本构	H2-07 钎焊变形、残余应力与尺寸控制

另有三层属于模型外部可信度，同样只给去向：与试验的相关性判据与放行 ⇒ J7-01 仿真—试验相关性验证（Correlation）；输入散差与不确定度传播 ⇒ J7-06 仿真不确定度量化（UQ）与稳健/可靠性设计：从确定性单点到带分布的裕度；输入齐套、假设登记与报告评审出口 ⇒ J7-07 仿真任务的输入、交付与模型资产管理。

本课的「结果可信度」只指模型内部可信度——单元与约束设没设对、非线性与本构该不该上、网格收没收敛、奇异识没识别出来、评定应力是不是合法取出来的。⚠ 为什么这个边界要划在这里，而不是干脆一路讲到跟试验对上：因为模型内部错着，也能靠调参跟某个工况的试验对上。一个过约束的模型配一个偏软的材料常数，完全可能在某个测点上跟应变片吻合得很好——而它在别的工况、别的测点上会随机地错。⇒ 内部可信度是外部相关性的前置条件，顺序反过来就变成了拟合。

为什么必须先写边界再讲内容。因为不先说清「从哪取、取不到怎么办」，读者会默认把取不到的那一项当成不存在——而一个被默认掉的输入不会触发任何检查：它不在假设清单里，不在评审问题单上，也不在报告的任何一页上。

易错点。① 把「去向某课」读成「那门课会给我一个数」——去向给的是方法与口径，平台相关量在那边同样不给数；② 把边界外的东西顺手补一个「常见值」进报告，而不标注它是谁给的；③ 反过来，因为「本课不给限值」就连评定应力的取法也不写——取法恰恰是本课的交付物，本课负责的是让安全系数分母里那个应力取得合法。

今天就能做的一件事。在报告的输入表上给每一行加一列「谁给的」，只填三种值：本项目规范 / 设计侧 / 我自己定的。第三种如果不是空的，那几行就是这份报告真正的风险所在——它们没有出处，也就没有人会来复核。

1.3 责任链九环：逐环问一句「这一环错了，谁会告诉我？」

是什么。一次结构 FEA 拆成九环，每一环下面挂同一个问句：

环	内容	这一环错了，谁会告诉我？
① 几何理想化	维度选择、中面、小特征	⛔ 没有人
② 单元类型与积分阶次	阶次、完全 / 缩减积分	⛔ 没有人
③ 网格	尺寸、过渡、形状质量	⛔ 没有人（质量指标要人去看）
④ 约束与连接	约束、刚性连接、接触	⛔ 没有人
⑤ 载荷与边界	含温度场的施加方式	⛔ 没有人
⑥ 材料与本构	属性、本构类别、温度相关性	⛔ 没有人
⑦ 求解与收敛设置	步长、收敛准则、求解器设置	会报：不收敛 / 刚度矩阵奇异 / 负体积
⑧ 网格收敛判定	分层收敛、奇异识别	⛔ 没有人（不做也不会报）
⑨ 后处理取法与报数	平均方式、路径、分类	⛔ 没有人

九环里只有第 ⑦ 环会自己报错。其余八环的失效形态一律是同一句：算出来了，看着也像那么回事。

⚠ 这九环的划分是本课归纳的责任链，⛔ 不是任何标准的原文条款，也⛔ 不是本课程体系既有的分环——引用时要把这条来路一并写上。本课覆盖 ①②④⑥⑧⑨ 六环，并对 ③⑤⑦ 各给一句自检问句。

为什么这是全课的骨架。因为多数人对「FEA 质量」的印象几乎全部压在「网格够不够细」这一环上，而本课典型案例里的三处错，没有一处在网格上：刚性连接过约束在第 ④ 环，删掉根部圆角在第 ①，直接取节点最大值报数在第 ⑨。更值得记住的是复盘时人们的第一反应——先去加密网格。加密之后那一点的应力从 180.0 升到 295.0 MPa（教学假设值，见 1.11），看上去「更准了」，实际上是把一个奇异点喂得更饱。

易错点。① 把九环当成一份流程顺序背下来，而不是当成九个「谁报错」的问句——它的价值全在那一列答案上；② 认为第 ⑦ 环收敛了就说明前六环没问题——收敛只说明这组方程被解出来了，⛔ 不说明解的是对的那组方程；③ 把「自检」理解成再跑一遍——同一个错模型跑两遍还是那个错，而两次结果一致会让人更放心。

今天就能做的一件事。把这九行抄成一张卡贴在报告模板的第一页，交付前逐环填一句「我怎么知道这一环没错」。⚠ 判据不是填满九行，是那八行里有没有出现「因为跑通了」「因为收敛了」这类回答——出现了，就说明那一环实际上没有被检查过。

1.4 壳还是实体：三条判据同时问，任何一条不成立就往实体走

是什么。三条判据，同时成立才用壳：

1. 壁厚方向的应力可以忽略——你关心的不是壁厚方向的梯度；
2. 特征跨度与壁厚之比在 10 倍以上量级（行业典型判据，⚠ 它是量级，⛔ 不是一个分界开关，8 与 12 之间不存在一个开关）；
3. 你要读的是膜 + 弯响应。

反过来，只要出现下面任何一样，就往实体走：需要壁厚方向的温度或应力梯度、三向应力状态、局部接触压力分布。⚠ 三条里第 ① 与第 ③ 是定性的，而且优先级更高：跨厚比过关、但你要看壁厚方向的梯度时，仍然用实体。

为什么判据要挂在响应量上，而不是零件类型上。同一个钣金支架，算模态与整体刚度时用壳完全够；算螺栓孔周的局部承压时必须实体。零件没变，问题变了，答案就变。这是本课反复出现的一条主线：几乎所有建模选择的入口都是「我要读的是哪个量」，⛔ 不是「这个件长什么样」。

工程量级。跨厚比 10 倍以上量级用壳（行业典型区间，⛔ 不作可承诺值）；需要看壁厚方向梯度时一律实体，且壁厚方向至少要有能表达那个梯度形状的层数——层数由所解的梯度形状定，本课⛔ 不给固定值。可执行的判据是：把壁厚方向的层数加一倍重算一次，看你要读的那个梯度形状变不变；不变，说明层数够了。

易错点。① 把判据记成「薄就用壳」——薄而要读接触压力时，壳给不出；② 忽略三向应力状态（厚壁、约束密集区、压装配合处的应力三轴度高，壳的平面应力假设在那里直接失效）；③ 用壳算完之后再去读「壁厚方向的应力分布」——那张分布是假设出来的，不是算出来的：壳的本构里根本没有那个方向的自由度，你读到的是后处理按线性假设铺出来的结果。

今天就能做的一件事。在选单元之前，先把「我这次要报的量」写成一行字（不是「做个强度分析」，而是「根部最小壁厚处的一次薄膜应力」或者「盖板的一阶模态频率」）。这一行写不出来，后面每一个建模选择都没有判据可依——而它多半也说明这次分析的任务书本身就是空的。

1.5 维度选择有六档，⛔ 不是「壳还是实体」两档——被整类漏掉的是轴对称、平面应力 / 应变与子模型

是什么。几何理想化的维度选择，全集是六档，另加一支性质不同的接口：

档	什么时候用它	选错的方向
① 三维实体	要壁厚方向梯度、三向应力状态、局部接触压力	网格量与算力代价
② 壳 / 中面	膜 + 弯响应，跨厚比在 10 倍以上量级	壁厚方向的分布是假设出来的
③ 梁	长细支撑，只要轴力与弯矩；螺栓的等效替代	局部承压与孔周应力读不出来
④ 轴对称 ⚠ 本课归纳补上	储液件、管接头、压装衬套这类回转体	载荷与约束必须同样轴对称，否则整个假设不成立
⑤ 平面应力 / 平面应变 ⚠ 本课归纳补上	薄板面内问题取平面应力；长条截面取平面应变	方向是系统性的：平面应变把面外约束当成无限刚，应力偏高；平面应力反之
⑥ 子模型 ⚠ 本课归纳补上	关注区要加密，而整模型算不起	切割边界取得不对，局部解跟着错
⑦ 壳—实体过渡（接口，⛔ 不是维度）⚠ 本课归纳补上	一个模型里两种维度并存时的接缝	直接共节点会形成一条假铰

⚠ 后四支是本课归纳补上的，⛔ 不是本课程体系既有的分档，也⛔ 不是任何标准既有的分类。

为什么必须补。只沿「壳还是实体」这条二选一线索去枚举，漏掉的不是「少一条」，是整类不出现——清单看上去仍然是完整的，因为没有任何空位提示你少了什么。其中漏掉子模型的后果最实在：读者会默认「关注区加密」等于「整模型加密」，于是第 7 讲那套三套网格的收敛检查在一个真实零件上算不起，然后这件事就不做了。而子模型（用粗网格全局解的位移场当局部模型的边界条件）正是它在工程上唯一做得起的做法。

漏掉平面应力 / 平面应变则是方向性的错。这两个选项在菜单上像同一个「二维简化」开关，实际是两个方向相反的假设：一个把面外完全放开，一个把面外锁成无限刚。

工程量级。子模型可以把关注区的网格尺寸降一到两个数量级而总自由度不变；轴对称件用轴对称单元可以把网格量降一到两个数量级——两句都是量级判断，具体倍数取决于零件，⛔ 不作可承诺值。轴对称的代价是载荷与约束必须同样轴对称（⚠ 与第 3 讲对称约束的条件同源：几何对称只是其中一条）。

易错点。① 子模型的切割边界离关注区太近——全局解的位移场在那里本身就不准，切割面要落在应力梯度平缓处；② 壳与实体直接共节点——壳有转动自由度、实体没有，接缝处会形成一条假铰，传力路径被静默削弱；③ 轴对称模型上加了非轴对称载荷还继续用。

今天就能做的一件事。拿你手上这个零件，把六档挨个问一遍「这一档为什么不适用」。⚠ 判据不是「哪一档最合适」，是逐档说得出排除理由——说不出理由的那一档，往往就是你根本没想到的那条路，而它多半正是你觉得「这个模型算不动」的出口。

1.6 中面抽取：断裂只发生在三个可预期的位置，而缝合的判据是节点共用，⛔ 不是渲染看着连着

是什么。三件事：

① 等厚区自动抽取可用，直接采信； ② 变厚过渡区两条路——按分区分别赋厚度（首选），或就近取等效厚度（等效原则按响应量定，见 1.8）； ③ 中面在三处会断裂：交叉（T 型 / 十字加强筋）、变厚、圆角。断裂处必须手工缝合成连续曲面。

为什么缝合不是美观问题。中面断开的地方传力路径就断了——两片壳没有共用节点，载荷传不过去，而求解器不会报错：它只是算出一个「这一支不受力」的结果。这个结果在云图上完全正常，只是应力分布跟你预期的不一样，而人对「跟预期不一样」的第一反应通常是去改预期，不是去查拓扑。

工程量级。抽中面在实际零件上是人工工时的大头，一个带加强筋的钣金或压铸支架通常有十几处断裂要缝合（量级观察，⛔ 不是指标）。

易错点。① 只看渲染出来的中面「连着」就采信——渲染连着与拓扑连着是两回事，判据是查节点是否共用；② 变厚过渡区直接交给工具自动抽——工具会在过渡处生成一段斜的中面并给一个自己算的厚度，而那个厚度是几何平均，不是响应量意义上的等效（下面两节就是治这一条的）；③ 缝合时把两片壳硬拉到同一位置，制造出一段几何偏差——弯曲臂长跟着变了，而这个变化不会有任何提示。

今天就能做的一件事。抽完中面后，把模型的自由边显示出来看一遍。⚠ 判据不是「自由边多不多」，是每一条自由边你都说得出它为什么应该自由（真实的开口边界、对称面边、外缘）——说不出来的那几条，就是没缝上的地方。这一步的成本是几分钟，漏掉它的代价是一整支结构不受力。

1.7 厚度与偏置方向必须显式回带——偏置反了，位移看不出差别，而「哪一面受拉」整体反过来

是什么。壳单元只是一张面。厚度、偏置方向（中面 / 上表面 / 下表面）、上下表面的对应关系三样全部是后加的属性，必须逐分区显式赋回去。

为什么它是「静默错误」的典型。两种失败，隐蔽程度还不一样：

• 漏带厚度：求解器会用一个默认值算下去（不少前处理器默认 1 mm），云图照常出。这一档还算有救——默认值离谱时，结果会离谱到被人看出来。
• 偏置方向反了：更隐蔽。模型的总刚度几乎不变，位移看不出差别，而壳的上下表面被互换，弯曲应力的符号、以及它出现在哪一侧，全部反过来。而结构评定恰恰关心「哪一面受拉」——裂纹从受拉面起。

工程量级。偏置量是半个壁厚，对一块 2 mm 板是 1 mm。这个量对整体刚度可以忽略，对装配间隙、接触面位置与弯曲臂长不能忽略——它正好落在「刚度上无所谓、几何上有所谓」这条缝里，而人们习惯用刚度去判断一个几何量重不重要。

易错点。① 只检查「厚度赋了没有」，不检查「赋对了没有」——分区错位比漏赋更常见，而漏赋还有机会被离谱的结果暴露，分区错位不会；② 靠肉眼看渲染出来的实体化显示判断偏置方向——必须核单元法向；③ 用壳算完之后去读「表面应力」而不说清读的是上表面还是下表面。⚠ 第 ③ 条与第 8 讲那条「Pb 的符号随线性化路径起点翻转」是同一类错：一个带方向的量在报数时没有声明方向，于是两个人可以从同一个模型报出符号相反的结论，而两人都没算错。

今天就能做的一件事。交付前逐分区做一次三问自检：这一区的厚度是多少？单元法向指向哪一面？我报的表面应力读的是哪一面？三问缺任何一个，弯曲侧的结论就没有方向——而没有方向的弯曲结论，在评定里等于没有结论。

1.8 变厚过渡区的等效厚度按响应量分两档，⛔ 不得混用

是什么。两档，⛔ 不得混用：

• 刚度 / 位移 / 模态类问题 ⇒ 按抗弯等效取。抗弯刚度正比于 t³，于是按 t³ 做面积加权：t_eq = (Σ f_i · t_i³)^(1/3)，其中 f_i 是各段厚度所占的面积份额。⚠ 这个等效式是本课归纳的——由「抗弯刚度正比于 t³」与面积加权直接得出，⛔ 不是任何标准既有的公式；报告里用它，要把这条来路一并写上。
• 一次强度类问题 ⇒ 按最小壁厚保守取。理由：一次薄膜应力与外载平衡，它随真正承载的那个壁厚变，⛔ 不随一个加权平均变。

⚠ 连带一条符号纪律：⛔ 不得裸写 t_eq 而不说是哪一档——两档给出的是两个不同的数（下面就是），一个不带档位标记的 t_eq 在报告里等于没定义。

为什么两档不能混。因为两者的方向相反：t³ 加权会被厚的那一段拉上去，所以抗弯等效厚度总是大于最小壁厚；拿它去算一次薄膜应力，就会把 Pm 算小。

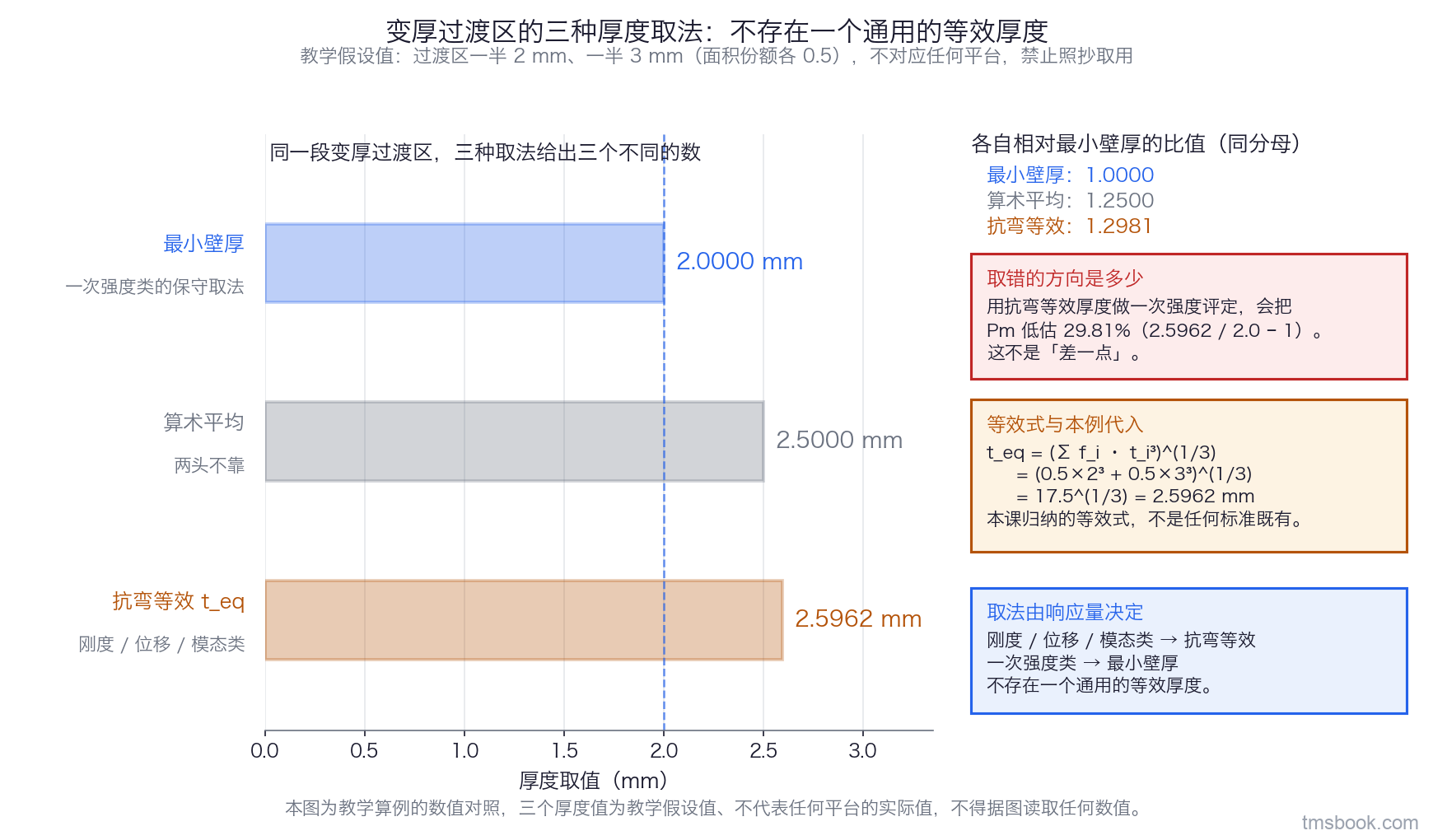

工程量级（教学算例 D）。⚠ 教学假设值：不对应任何平台、任何牌号、任何供应商产品，⛔ 禁止照抄取用。过渡区一半 2 mm、一半 3 mm，面积份额各 0.5。逐步复算：

• 抗弯等效：t_eq = (0.5×2³ + 0.5×3³)^(1/3) = (0.5×8 + 0.5×27)^(1/3) = 17.5^(1/3) = 2.5962 mm
• 算术平均：2.5000 mm
• 最小壁厚：2.0000 mm

⇒ 拿抗弯等效厚度去做一次强度评定，会把 Pm 低估 29.81%（2.5962/2.0000 − 1）。

⚠ 这个 29.81% 不是「差一点」。它直接落在安全系数的分母上，而分子（许用值）由别处给（本课不给）——于是报告里凭空多出约 1.3 倍的裕度，而它长得跟真的裕度一模一样：中间没有任何一个量会显得反常。

易错点。① 用算术平均 2.5000 mm——它既不是抗弯等效、也不是保守取法，两头不靠；② 同一块过渡区被两个响应量共用（既要算模态又要评强度）——这时必须分区给真实厚度，⛔ 不许取任何等效值，因为一个值不可能同时满足两个方向相反的等效原则；③ 把这个等效式当成标准公式去引用。

今天就能做的一件事。把模型里所有用了「等效厚度」的分区列一张表，每行填三样：这一区服务于哪个响应量 · 用的是哪一档等效 · 该区的最小壁厚是多少。第二列与第一列对不上的行，直接改成分区给真实厚度——这比事后解释那 29.81% 从哪来便宜得多。

1.9 小特征清理的判据只有一条，而且⛔ 不挂在尺寸上

是什么。分级判据只有一句：这个特征在不在你关注的那个响应量的传力路径上、是不是评定点。由它直接得出三条处置：

• 承载路径上的圆角，一律不删；
• 非承载的 logo、工艺凸台、装配标记，先删；
• 小孔、卡扣，按是否传载分别处置。

为什么判据不能挂在尺寸上。一个 R1 的根部承载圆角，与一个 R1 的装饰倒角，尺寸完全一样：前者删掉会作废整个评定点（1.11），后者删掉一点代价都没有。尺寸这条线索天然分不开它们——而自动清理工具用的恰恰是尺寸。

工程量级。删简对整体刚度、位移、模态频率的影响通常在百分之几量级，对局部应力是数量级差别（下一层展开在 1.12）。

易错点。① 用「小于某个尺寸就删」的自动清理批量跑一遍——它会连承载 R 角一起删掉，而清理日志里那一条与 logo 那一条长得一模一样；② 只看几何大小，不看它属于哪个响应量：同一个零件做模态时可以大删，做应力评定时几乎不能删；③ 删完不记账——删了什么必须成表，否则第 7 讲发现某点不收敛时，你无从回溯它是哪一次删简造成的，只能整套重做。

今天就能做的一件事。把自动清理那一步的日志导出来，逐条打勾：这一条删的东西在不在传力路径上。⚠ 判据不是「删了多少个」，是有没有一条你说不出它属于哪一类——说不出的那几条，就是这次删简真正的风险。这张勾完的表同时就是 1.10 要的那本账。

1.10 处置有五种，⛔ 不是「删 / 不删」两种——承载路径上的螺栓、焊点、卡扣全落在后三类

是什么。小特征的处置全集是五种：

处置	用在什么上
① 删除	非承载的 logo、工艺凸台、装配标记
② 保留并局部加密	承载路径上的圆角、评定点
③ 等效替代 ⚠ 本课归纳补上	螺纹 → 光杆；圆角 → 倒角；翅片 / 芯体 → 等效体
④ 用连接单元替代 ⚠ 本课归纳补上	螺栓 → 梁 + 分布耦合；焊点 → 专用连接单元
⑤ 子模型局部恢复 ⚠ 本课归纳补上	全局模型里删掉，关注区在子模型里原样建回来

⚠ 后三种是本课归纳补上的，⛔ 不是本课程体系既有的分类。

为什么必须补后三类。因为承载路径上的螺栓、焊点、卡扣，既不能原样建，也不能删：原样建（实体 + 螺纹 + 接触）会把自由度与接触对数量推到求解不可用；删掉则传力路径直接断了。一个只有「删 / 不删」两档的清单，会把它们逼进其中一档，而两档都是错的——这就是「漏掉的那一类不会以少一条的形式暴露」的典型：清单本身没有空位，它只是把不属于任何一档的东西硬塞进最近的那一档。

工程量级。一个带十几处螺栓与卡扣的支架，若全部原样实体建模并带接触，自由度与接触对数量会把求解时间推到不可用（量级判断，⛔ 不作可承诺值）。

易错点。① 把连接单元当成「简化」而不记它引入的刚度假设——刚性连接式的螺栓替代会在孔周局部增刚，第 3 讲专门讲这一条；② 等效替代之后不回头核对等效前后的传力路径是否一致（等效的是刚度还是载荷分配？两者的下游结论不同）；③ 子模型的切割边界落在应力梯度陡的地方。

今天就能做的一件事。把 1.9 那张删简账再加一列：这一条用的是五种里的哪一种。所有落在第 ③④⑤ 类的行，再补一句「它引入了什么假设」——这一列就是评审时最先被问到的那一列，也是你唯一有机会提前写好的那一列。

1.11 删圆角的代价：把一个有限的应力集中，换成了一个无界的应力奇异

是什么。两种性质，⛔ 不是同一件事的两个数值：

• 真实圆角处的应力是有限值：网格加密后，那一点的应力单调趋近一个平台值，可以做收敛判定，可以作评定点（应力集中系数 K_t 的定义在 J5-01 换热器/冷板结构强度与耐压 FEA，本课只引用、不重定义）。
• 删成零圆角尖角之后，理论解的应力无界：加密只会单调发散、永不收敛。该点的「最大应力」不再是一个物理量——它等于多少，完全取决于你停在哪一档网格。

为什么必须在第 1 讲讲、而不是留到第 7 讲。因为奇异问题绝大多数在前处理阶段就已经造成了。第 7 讲能做的只是识别与善后，而那里四条出路里优先级最高的一条就是「补回真实 R 角」——那等于回到第 1 讲重做一遍，连带整套网格。

工程量级。⚠ 教学假设值：不对应任何平台、任何牌号、任何供应商产品，⛔ 禁止照抄取用（完整的判定程序与双对数拟合在第 7 讲）。同一个模型的两种做法，各配三套系统加密的网格 h = 2 / 1 / 0.5 mm，读那一点的峰值应力 σ_peak：

• 删了 R 角：σ_peak = 180.0 / 230.4 / 295.0 MPa。相邻比 230.4/180 = 1.2800、295/230.4 = 1.2804——几乎恒定；由首末两点拟合 λ = ln(295/180)/ln(2/0.5) = 0.3564 > 0，⛔ 无平台。
• 补回真实 R 角：σ_peak = 168.0 / 176.0 / 178.0 MPa。相邻变化 (176−168)/168 = +4.762% 与 (178−176)/176 = +1.136%——迅速衰减；末段拟合 λ = ln(178/176)/ln2 = 0.0163 ≈ 0，出现平台。

⚠ 两组数必须成对看：单看任何一条序列，都分不出「发散」与「收敛得慢」。判据是相邻比衰不衰减，⛔ 不是某个百分比阈值。

易错点。① 认为「反正加密到某个尺寸就够了」——奇异点上没有「够了」这回事；② 删了圆角又在那一点报应力，且因为数值很大而判「必裂」——这是虚警，本课典型案例里的第二处错就是它；③ 删了圆角、改用沿壁厚线性化取值，就以为那次删简的代价没了。⛔ 这是本课最容易被读反的一个动作：线性化的作用是把性质不同的应力分量分开（哪一部分与外载平衡、超限即塑性垮塌，哪一部分是局部的、自限的），⛔ 不是把数值降下来。它作废的是这个位置作为评定点的资格（局部应力与疲劳），而一次应力合格并不把这个资格救回来——奇异点上的峰值本来就不是物理量，对一个不是物理量的东西做分解，得到的不会因此变成物理量。正确动作是按第 7 讲那四条出路的优先级走，首选补回真实 R 角。

今天就能做的一件事。把你模型里所有被删成尖角的位置标出来，然后对照评定点清单划掉重叠的那些行——划掉的每一行都是一个「报告里还在报数、而那个数不是物理量」的位置。⚠ 这一步的产物不是「哪里应力高」，是一份收缩过的评定点清单；先有它，第 7 讲的收敛检查才知道该在哪几个点上做。

1.12 删简的影响边界必须分响应量说：刚度类是百分之几量级，应力类是数量级

是什么。删掉远小于结构特征尺寸的小特征，影响按响应量分开算：

响应量	删简的影响	结论
整体刚度与位移	百分之几量级	删简自由度大
模态频率	百分之几量级	删简自由度大
沿壁厚的膜应力	视删掉的东西是否承载	要看传力路径
该处的局部应力	数量级差别（极端情形：有限的集中 ⇒ 无界的奇异）	删简自由度小

⇒ 同一次删简，在模态分析里几乎免费，在应力评定里可能直接作废一个评定点。

为什么这条必须写在删简之前而不是之后。因为删简是不可逆的前处理动作：等到第 7 讲发现某点不收敛再回头补几何，往往整套网格都要重来。而做删简那一刻，人手上通常只有一个模糊的目标（「做个分析」），还没有确定要读哪个量——于是默认按最省事的那一档删。

工程量级。上面两句本身就是量级判断（行业典型观察），⛔ 不是可对外承诺的误差。⚠ 这一点要说清楚：把「影响百分之几」写进报告当成精度保证，是把一句量级观察升格成了一个承诺。

易错点。① 拿模态模型的删简程度去做应力模型——本课点名的高发形态，因为两个模型往往是同一份几何派生的，而派生时没有人重新问一遍判据；② 反过来，为了应力评定一点都不敢删，网格量爆炸后被迫整体粗化网格——在第 ③ 环上把省下来的还回去了；③ 把「百分之几」当成可承诺的精度对外报出。

今天就能做的一件事。给每一份删简后的几何打上它服务的响应量标签（「模态用」「应力评定用」），并规定标签不同的模型不共用几何。⚠ 判据不是「能不能共用」（多数时候技术上能），是共用之后谁来重新走一遍删简判据——答不上来这个问题，就分成两份。

1.13 结构侧的删简与 CFD 侧不重讲；而「小特征」这个词在另一门课里是另一个意思

是什么，两件事。

其一，结构侧与 CFD 侧的删简判据来源不同。两边都做「删简」，动作名称一模一样（清理、缝合、简化），但删什么、留什么由各自的响应量决定：结构侧问的是「在不在传力路径上、是不是评定点」，CFD 侧问的是「影不影响流道截面、壁面剪应力与换热面积」。同一个特征在两侧的处置可以完全相反——一个非承载的导流小筋，结构侧可以删，CFD 侧删掉会改变流场分配；一个承载 R 角，结构侧必须留，CFD 侧无所谓。⇒ 脏数模验收、破面缝合、包面、计算域抽取一律去向 J2-06 整车/机舱 CFD 前处理：从脏数模到可算网格（数模验收·删简·包面·计算域抽取），网格无关性口径去向 J2-01 CFD 基础、湍流模型与网格划分（Fluent/STAR-CCM+），本课只讲结构侧。

⚠ 其中最要紧的一条：⛔ 不要拿 CFD 侧的包面 / 水密模型直接当结构模型的输入——包面取的是外表面，壁厚信息已经没有了，而本课几乎每一条判据（跨厚比、线性化路径、Pm 的取法）都要用到壁厚。

其二，「小特征」这个词在拓扑优化里指的是另一件事。本课的「小特征」是已有几何上要不要删掉的局部细节；J3-03 冷板/流道拓扑优化 拓扑优化里的「最小特征尺寸」是一条制造约束，限定优化结果里允许出现的最细杆件与最薄壁，防止优化出造不出来的形状。⚠ 两者的动作方向恰好相反：本课是「从已有几何里拿掉」，那边是「不许生成小于某尺寸的东西」。串起来读会得出「优化时已经设了最小特征尺寸，所以结构模型里就没有小特征要清理了」这种完全不成立的结论。

易错点。① 两侧共用一份删简清单而不标注它服务于哪个响应量；② 在同一份报告里两处含义混写而不加限定；③ 把拓扑优化输出的几何直接拿来做应力评定——优化输出的过渡处往往是数值上的尖角，正是 1.11 讲的那类奇异来源。

1.14 几何缺陷的四条后果链：四条里只有一条会自己喊

是什么。四类缺陷，各自在结构侧的后果链：

缺陷	结构侧的后果链	谁会告诉我？
缝隙	接触对与连接建不上 → 网格在此断开 → 传力路径丢失	⛔ 没有人——只算出「这一支不受力」
自交 / 拓扑错误	网格划分失败，或生成负体积 / 翻转单元	会报（落在第 ⑦ 环，响亮，好处理）
单位制不一致	量纲级错误 → 结果错的是数量级	⛔ 没有人（下一节专治）
导出精度不足	小圆角处生成锯齿面 → 每个折点都是一个人造奇异点	⛔ 没有人

为什么把它们放在本讲末尾。因为这四类与本讲前面所有内容属于同一层——输入本身就错了；而四条里只有第二条会自己喊，其余三条落在九环里「没有人会告诉你」的那一档。

工程量级。导出的弦高容差要与关注区的最小圆角半径匹配：容差取到远小于那个 R 角半径的一档。⚠ 具体值按你所用的前处理器与零件定，本课⛔ 不给数；可执行的判据是把容差再收紧一档、重新导一次，看关注区那个圆角上的峰值应力变不变——变了，说明你之前读到的是锯齿而不是几何。

易错点。① 只看「模型打开没报错」就当几何合格；② 缝隙用「自动缝合」一键处理而不看它把哪些面拉到了一起（它可能把两个本该分开的件缝成一体，于是接触界面整个消失）；③ 把锯齿面上取到的峰值应力当成真实的应力集中去评定——它是一个人造的奇异点，加密只会让它更高，而你会以为自己找到了一个危险位置。

今天就能做的一件事。几何进网格之前跑一遍三查：查自由边（缝隙）· 查自交与拓扑报错 · 查关注区那个圆角上有几个面片。⚠ 第三条最容易被跳过而它最便宜：一个 R 角上只有两三个面片，说明导出精度不够，那里之后无论加密到什么程度，读到的都是锯齿的峰值。

1.15 单位制一致性自检是量纲级的：mm-t-s-MPa 制下，铝的密度写作 2.7e−9 t/mm³

是什么。结构求解器多数不带单位：数值的含义由你选定的那套一致单位制决定。本课全课取 mm-t-s-MPa 制：

量	本制单位	与常见写法的关系
长度	mm	—
质量	t	1 t = 1000 kg
时间	s	—
力	N	—
应力 / 弹性模量	MPa	1 MPa = 1 N/mm²
能量	mJ	1 mJ = 1e−3 J
密度	t/mm³	铝的 2.7 g/cm³ ⇒ 2.7e−9 t/mm³

⚠ 上表的换算是恒等式，⛔ 不是经验值——每一行你都可以自己验一遍，而这正是它能当自检用的原因。⚠ 但要分清两件事：铝的密度是物性值，可以给；而某个牌号在某个状态下的弹性模量 E 与屈服强度 σ_y 属材料取值口径，⛔ 不在本课（去向 J5-01 换热器/冷板结构强度与耐压 FEA · H1-01 热管理用铝合金牌号、性能与选材 · H1-04 铸造铝合金（压铸为主）的材料特性与热管理壳体选材）——本课只管把已定的属性正确地建进模型。

为什么它的后果最不成比例。因为只要有一个属性沿用了另一套制的数值，错的就是数量级——而云图照常出、收敛照常好、报告照常写得出来。它和几何缺陷属于同一层（都是「输入本身就错了」），却比几何缺陷更难被发现：几何至少还能看，而一个数字看不出它属于哪套制。

易错点。① 只自检长度与应力，忘了密度（影响自重与模态）与线胀系数（影响热应力——而热应力恰恰是本模块读者最常算的那一类）；② 从材料库里直接拖一条另一套制的材料进 mm 制模型；③ 把能量单位当成 J 去比第 2 讲那个沙漏能。⚠ 第 ③ 条要说清方向，否则会被读成「所以沙漏能判据也不可信」：能量比 E_hg/E_int 是无量纲的，那个比值不受单位制影响；受影响的是能量的绝对值读数会差 1000 倍——拿绝对值去判断的人会判反，拿比值判断的人不受影响。

⚠ 还有一句关于危险分布的：真正危险的不是那些差 10⁹、10⁶ 的整数量级偏差——那些一眼可辨（如果你去看的话）。危险的是只差一两个量级、看起来仍然像一个工程数的那些组合：它们不会触发任何人的怀疑。

今天就能做的一件事。求解之前做一次「一物一验」：挑三个不是从模板继承的输入（比如密度、线胀系数、某个集中力），各自亲手算一遍它在本制下应该是多少，再跟模型里的值比。⚠ 判据不是「看着像不像」，是亲手换算一遍；这三个数对了，其余从同一套模板来的通常也对——而这三个恰恰是模板保护不到的那几个。
