I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控

课程代码 I5-05 · 板块 I 结构设计与工程化 / DFM/DFA 与公差 时长 约 4.0~4.5 小时（6 讲） 前置 I5-01 面向制造与装配的设计（DFM/DFA）；M2-03 供应商质量与来料控制；I5-03 检漏、装配工装与制造可行性评审；体系外前置（需自备）：抽样检验与测量系统分析（MSA）基础、实验室称重与显微/光学计数的基本操作 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 I5-05 大纲的完整展开版

---

引言：把「保持清洁」变成一条能被验收的条款

打开一张流体件图纸的技术要求栏，十有八九能看到这么一句：「内部清洁，无可见异物」。这句话读起来毫无问题，落到量产上却是一条典型的无效条款——它没有说测什么、怎么把颗粒取下来、按什么归一化、哪一颗算超。于是三处本该互相咬合的文件同时落空：图纸技术要求栏写不出可检项，技术协议里供应商无从承诺，来料判定项与工序、总成两级的判定栏只能空着。产线上剩下的唯一判据，就是操作工和检验员各自心里那句「看起来干净」。

这门课要做的，是把这句话拆成一套能签字、能执行、能被第三方复核的东西。它不是一门「清洗工艺课」——工位怎么执行归 G8-05 集成模块的装配、检漏与售后可维护性，滤网怎么选归 G10-01 储液干燥器与气液分离器设计，检漏怎么判归 I5-03 检漏、装配工装与制造可行性评审。本课只做三件事：目标怎么定（第 1~2 讲）、数据凭什么可信（第 3 讲）、判据怎么分配到产线与图纸上（第 4~6 讲）。

在往下走之前，先把三根钉子立起来。它们会在六讲里被反复敲——每一讲结束时，你都应该能用这三句话去检查自己刚学到的东西。

---

钉子一：目标等级是反推出来的量，不是从标准表里挑的一档

「这个件要多干净」这个问题，正确的解法是两步，而且两步都必须完成。

第一步是反推。先在回路上找到这个件下游到最近一道有效拦截之间会遇到的最小特征间隙——本课全程把它记作 g_min，单位 μm；由 g_min 反推出允许的最大颗粒尺寸上限 d_max（单位同为 μm）；再由 d_max 定这个件的目标等级。链条只有一个输入量，就是 g_min。什么样的拦截才算「有效」、这条链在一条真实回路上怎么逐件走，是第 2 讲的内容。

第二步是成文。反推出来的等级还只是一个数，要变成条款，必须把它写成一组齐全的口径。大纲点名的是四项，缺任何一项这份规格都执行不了：① 被检对象与参照量（每件／每单位湿面积／每单位容积）；② 萃取方法与萃取介质量；③ 按尺寸分级的颗粒计数口径，或滤膜称重口径；④ 最大单颗粒尺寸上限。本课在此之上再补两项，让规格真正可执行：⑤ 材质分类口径（金属光泽／非金属／纤维）；⑥ 取样时机与取样点。⚠ ⑤⑥ 两项是本课归纳补出来的，与前四项来源不同——正文和图上都会把这个区别标出来，⛔ 你在引用时不要把它们说成大纲已有或某标准既有。

这四项（连同本课补的两项）之间是「与」不是「或」。缺参照量，大件和小件的数没法比；缺萃取方法，两家实验室各洗各的，同一批件出两个结论；缺分级口径，报告只能给一个总数，判不了「会不会卡住阀口」；缺最大单颗粒上限，一颗与最小间隙同量级的颗粒可以在总量完全合格的情况下大摇大摆通过。

为什么非要反推？因为不反推，等级就只能靠抄——抄上一代平台，或者抄标准表里看着「差不多」的那一档。而下一代平台的流道更细、拐弯与窄缝更多，同一个等级号在两代车上的含义完全不同。凡是与平台相关的门限，都必须由本项目自己确定，⛔ 不许沿用上一代的数。

⚠ 这里有一个很容易犯的反向错误：把「反推」做成「反推一次，然后全回路一刀切最严」。那是两头都亏——上游大流道件付了无谓的成本，而「某件正好在敏感件正上游」这种真风险照样漏掉。一条回路只有一张目标台账，但台账上各件的分配值不同，怎么分见第 2 讲。

⛔ 还有一句要先说死：本课不给任何限值绝对值。等级号、颗粒计数、最大颗粒长度、重量限值，一律由反推链结合现行标准原文、顾客规范书或企业规范给出，并在文件里写明来源。全课会反复问同一句话：这个等级是从哪个间隙反推来的？这条限值的来源写在哪份文件的哪一栏上？

---

钉子二：清洁度的上限，在流道定型那一刻就被定死了

第二根钉子要把清洁度从「产线工艺水平」这个格子里搬出来，改判为设计输入。

一个盲腔、一条没有出口的支路、一处去毛刺工具进不去的位置——这些结构一旦画进图纸并冻结，就决定了无论用哪种萃取方式、洗多少遍，那一段流道里的颗粒既清不掉，也测不到。「测不到」这半句尤其要紧：它意味着这段流道的清洁度不是不合格，而是没有数，而没有数的地方在报告上通常表现为一片安静的合格。

为什么这条上限是硬的？因为返修路径在集成度上升之后已经断了。分散管路脏了还能单段拆下来冲洗；集成模块与铸入车身的流道，成型之后没有现场清理余地，返修等于换件——对不可拆返修件，事后只剩整件报废一条路。所以面向可清洁性的设计（DfC，Design for Cleanability）这件事的收益全部在设计期兑现，事后一分都补不回。

这根钉子给的不是一个指标，而是三个可以当场判真假的问句，评审会上逐条流道去问：

1. 这条流道的冲洗进出口在哪？
2. 它的验证取样点在哪？
3. 去毛刺工具怎么进去？

三问里有任何一问指不出来，这条流道就按「不可验证」打回，⛔ 不按「大概能洗干净」放行。判据是「能不能被冲洗和验证」，⛔ 不是「看起来能洗」。

⚠ 最常见的失手不在评审本身，而在时机：把「等级冻结」放到工艺策划阶段。那时流道已经定型，能做的只剩接受现状或整件报废。目标等级必须在流道定型之前作为设计输入冻结——这一条承接 G8-01 集成热管理模块（TMM/阀岛/超级水壶）架构 关于集成模块架构的口径，第 5 讲会把它展开成一张可评审的 DfC 条目表。

---

反钉子：读数不是零件的属性，是「零件 × 萃取方法 × 参照量」的属性

前两根钉子讲怎么定目标、怎么保住可达上限。这根反钉子讲的是你手上那份报告到底能不能信——它是本课最容易被读反的一条。

一份清洁度报告上的那个数，是三样东西共同的输出：零件真实携带的颗粒量、这套萃取方法（有没有把颗粒洗下来）、这个参照量（除以的是什么）。把它单独归给零件，是错的读法。同一个零件换一种萃取方式、换一个参照量，读数可以差一个量级。

于是两个方向都会出错：

• 读数低 ≠ 干净。它可能是零件本来就干净，也可能是萃取根本没把颗粒洗下来——长封闭流道里冲洗介质到不了的支路尤其如此。萃取没洗下来的颗粒，再贵的计数器也看不见；「洗得不干净」与「零件本来就干净」，在一份只报结论的报告里长得一模一样，一个字都分辨不出来。
• 读数高 ≠ 脏。超声可能把基体、内流道涂层或弹性体本身打下来，制造出一个并不存在的颗粒源。

⛔ 读者最会做错的那个具体动作是：拿到一份数值漂亮的供应商清洁度报告，就判该批合格、放行上线，甚至据此把该件转成免检——而这份报告根本没有递减序列、没有空白本底、没有盲样回收率。转免检最危险，它等于把这个控制点直接归零。

反方向的错误动作同样要点破：拿到一份数值很高的报告就对供应商开 8D，去追一个并不存在的颗粒源，而真因只是实验室对涂层件或密封件用了超声。这一支少画，读者就只防了一半。

⇒ 正确顺序只有一条，而且不可交换：先证明萃取充分（递减序列达到判据）、先扣掉空白本底、先看盲样与加标回收率，再读计数结果。萃取效率未被证明的报告，无论读数高低一律退回——⛔ 不得因为「读数低」而放行，也 ⛔ 不得因为「读数高」而立案追责。这一条靠的是三个可验证的前提，⛔ 不是靠某一个阈值；三个前提怎么查，第 3 讲逐条给方法，常见误区一节还会回来收口。

---

本课的射程：只做三件事，其余只承接不重讲

本课是流体回路颗粒清洁度这套规格语言与检测方法在本体系内的属主课，只做目标设定、检测方法学与产线管控三件事。边界按对方实际讲了什么划，以下几类一律只承接结论、不重讲机理：

• 钎剂残留与内流道涂层脱落的形成机理、真空／可控气氛炉型取舍 → H2-01 铝换热器钎焊原理与钎料/钎剂体系、H2-02 可控气氛钎焊（CAB/NOCOLOK）工艺、H2-03 真空钎焊工艺与适用场景；本课只取「它是产源」这个结论。
• 储液干燥器滤网、阀前过滤、分子筛粉化这类服役期自产颗粒的拦截，以及滤网目数怎么反推、两道网怎么粗细错开 → G10-01 储液干燥器与气液分离器设计。⚠ 过滤件与滤芯选型不在本课，第 2 讲还会显式否掉「把全系统清洁度押在一张网上」这条路径。
• 泵侧滤网与汽蚀的耦合，以及汽蚀／冲蚀磨蚀／磨粒磨损三类损伤的形貌与部位判别 → G5-04 泵的气蚀、空气分离与可靠性；本课只用形貌做溯源，不做损伤判别。失效件取证与「禁止先清洗再判读」的纪律 → G1-08 电动压缩机失效件判读与烧毁后的系统处置。
• 密封面毛刺、划伤、异物的几何侧（沟槽几何、挤压率、表面粗糙度与平面度）→ G11-02 快接（quick connector）结构与密封选型、G11-03 O 型圈、密封面与静/动密封设计；本课只给「清洁度写成可验收规格」这一半。
• 检漏方法与判据、稳温工位、标准漏孔标定、开口件的机械防护包装与图面写法 → I5-03 检漏、装配工装与制造可行性评审；本课只管清洗残液控制与吹干判据这一侧。
• 工位怎么执行（冲洗—吹干—封口三步连做、敞口超时退回、盖帽发放回收计数、洁净工位落尘取样）→ G8-05 集成模块的装配、检漏与售后可维护性；本课只给它引用的等级、目标粒径与判据来源。
• 油路磁堵与喷嘴堵塞 → F3-03 电桥润滑冷却一体化设计；磨损定寿的通用方法 → I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证。

两类对象错位的显式排除：座舱空气侧的颗粒物与滤芯 → C4-01 空气过滤：PM2.5/HEPA/活性炭与 AQS 传感（对象是空气，不是流道）；冷却液自身的劣化产物、离子析出与电导率 → H7-01 冷却液（乙二醇型）配方、性能与劣化、H7-02 低电导率冷却液与绝缘要求。⚠ 冲洗的离子残留与本课的颗粒口径是两条独立指标、两套判据，同一道冲洗工序必须分别验收，第 6 讲会把这条收口。

还有一类属主未定，本课列出来但不收编：脱模剂与残油这类膜类／有机残留。它既不在本课的颗粒物理口径里，也不在离子化学口径里，全库目前只有加热器发热面残油量与粘接前处理两处在各自产品域沾边，需要单独定属主。⛔ 不要因为口径分离只写了三套，就默认这第四类不存在或已被覆盖——它对本课有两处实际影响（会把颗粒粘附在表面而压低萃取效率、会残留成检漏工位的干扰源），第 6 讲会点到。

用词约定一条：「吹扫」这个词在本体系里已被燃料电池停机与蒸发器干燥两处占用，本课统一说「流道冲洗」与「吹干（颗粒清除）」，全课不出现「吹扫」。

---

符号与单位：先钉住两个量

本课全程只有一个反推输入量和一个反推输出量，写法固定不变：

• g_min：该件下游到最近一道有效拦截之间的最小特征间隙，单位 μm；
• d_max：由 g_min 反推的允许最大颗粒尺寸上限，单位 μm。

⚠ 单位口径要先说死，因为它是本课最容易出错的一处：颗粒尺寸一律以 μm 计，而几何间隙在图纸和产品课里常以 mm 报，1 mm = 1000 μm。凡是把颗粒尺寸与几何间隙放在一起比较的地方，一律先折成 μm 再比，正文、图注与图上文字三处用同一个单位。反推链的第一步就是拿一个以 mm 写的间隙去定一个以 μm 写的颗粒上限，单位折错一次，整条链就错一千倍。

---

六讲怎么走

• 第 1 讲　规格语言：把「保持清洁」改写成可验收的规格。四要素逐项拆开，两种报告口径（滤膜称重给总量与趋势、分级颗粒计数给「最大那一颗有多大」）为什么必须并卡，材质三分类为什么是定源定责而不是分类学，以及规格怎么同时落进图纸技术要求栏（→ I1-01 热管理零部件正向结构设计流程）、技术协议（→ M2-03 供应商质量与来料控制）与来料判定项这三处文件。归一化读数 n_ref 与参照量 Q_ref 在这一讲定义并给算例。
• 第 2 讲　目标等级反推链：从 g_min 到 d_max 到目标等级，四条反推入口逐条点名（阀口当量节流孔径与最小可控开度缝隙 → G4-01 电子膨胀阀（EXV）结构、控制与选型、G4-03 多通阀（四通/八通）结构与密封设计；微通道与 pin 间隙 → E2-04 Pin-fin 直接水冷散热基板设计；泵滑动轴承与口环间隙 → G5-05 电子水泵水力部件设计：叶轮/蜗壳几何、内部间隙与轴向力、G5-07 电子油泵本体零件级设计：容积式构型几何与排量、间隙链、困油与流量脉动），并做一条回路的分件分配台账——不是一刀切最严。
• 第 3 讲　检测方法学：萃取—检出—数据可信前提三段，以及数据凭什么可信。三种萃取方式的适用与代价、递减法怎么验证萃取效率、空白本底与盲样／加标回收怎么用，最后给一张报告可采信性的四查清单。反钉子在这一讲被当场点破。
• 第 4 讲　三级判据分配与产线工位链：来料—工序—总成三级判据不是同一个数；产颗粒工序之后为什么必须设工序级取样点；清洗—脱脂—漂洗—吹干—封口／盖帽五步工位链的判据、敞口时间上限与超时处置；不可拆返修件这条最硬的约束。
• 第 5 讲　面向可清洁性的设计 DfC：把钉子二做成可评审的条目——盲腔与死区、去毛刺不可达、无贯通冲洗通路、无取样点、流速下限的清洁度含义、材料与表面方案的产屑倾向。评审时机搭在既有的制造可行性评审同一道门上（→ I5-01 面向制造与装配的设计（DFM/DFA） / I5-03 检漏、装配工装与制造可行性评审），不另设流程。
• 第 6 讲　与检漏的耦合收口：清洗残液与残余水汽为什么会让检漏工位批量误判 NG，吹干判据怎么写成可测的；颗粒、离子残留、水分三套口径为什么不许互相代替；最后把本课交付的规格与图纸、来料、工位、下线验收四方对齐（→ H2-06 钎焊质量检测与无损探伤），任一处口径不一致就是一个必须闭合的偏差项。

课程里还会陆续建起七张全集表（谁产生颗粒、谁受害、在哪拦、规格由什么组成、检测方法学的三段、DfC 要查的结构、一道清洗工序的目标物）。每一张都会先交代「我是沿什么线索数出来的」以及「有没有整整一类不在这条线索上」——这类漏不会以「少了一条」的形式暴露，它是整类不出现，而清单看起来还是完整的。这也是本课希望你带走的一个习惯：列完一张表，先问它是沿哪条线索列的。

第 1 讲　规格语言：把「保持清洁」改写成一条能被验收的条款

这一讲只做一件事：把「这个件要多干净」这句话，改写成一条供应商、来料检验员与下线工位三方都能照着执行、而且执行结果彼此可比的条款。

它是全课两步里的第二步。第一步是反推——由该件下游到最近一道有效拦截之间会遇到的最小特征间隙 g_min，反推允许的最大颗粒尺寸 d_max，再由它定目标等级；那一步在第 2 讲。第二步是成文，也就是这一讲。两步都完成，才产生一条能被验收的规格：只做第一步，结论停在设计评审的会议纪要里，没有任何一份可签字的文件承接它；只做第二步，规格里那个等级号没有来历，只能靠抄上一代或抄一张标准表里看着「差不多」的一档。

⚠ 先说清这一讲的一条硬边界：本课不给任何限值绝对值——目标等级号、按尺寸分级的颗粒数限值、最大单颗粒长度上限、滤膜称重（重量法）限值、洁净装配环境等级号，一个都不给。它们全部是平台相关量，取决于下游最敏感几何、顾客规范书与本企业规范，必须由第 2 讲的反推链得出，并在文件里写明来源（现行标准原文／顾客规范书／企业规范）。这一讲给的是规格的结构：哪几项必须写全、每一项各自回答什么问题、缺了它会在哪一环塌掉。结构判真假，数值不由本课给——这两件事要分开看。

1.1 「保持清洁」与「无可见异物」都不是规格：一条没有可执行成分，一条只剩不可复现的判据

图纸技术要求栏里最常见的两句话，拆开看就知道它们缺什么。

「保持清洁」：它没有任何可执行成分。测谁？按什么归一？怎么把颗粒弄下来？怎么报数？哪一颗算超？一项都没有。它在量产上的实际含义是「由每一个执行者各自解释」，而每一个执行者都会解释成他能做到的那一种。

「无可见异物」：它看起来给了判据，实际只剩一个不可复现的最大单颗粒判定——参照量没有、萃取方法没有、按尺寸分级的报数口径也没有。更要命的是「可见」这两个字：目视判定的实际可辨尺寸阈值随对比度、照度、表面反射、检验者与工位节拍而变，它是一个平台相关量，⛔ 本课不给数，任何这类数都必须由本项目在实际检验条件下实测确定。

为什么这一条必须当场点破。目视阈值与「能卡住最小间隙的颗粒尺寸」之间没有任何确定的关系——两者由完全不同的因素决定，一个由光学条件与人决定，一个由下游几何决定。照「无可见异物」执行的结果，是一批目视全过的件里仍然带着足以卡死阀口的颗粒；而这批件在图纸上、在来料判定项上、在检验记录上，处处合规。⛔ 反过来同样不许：既然这是一个拒绝给单点值的量，就不得先假定一个「人眼大概能看到多少」的数，再拿它去论证目视检验够用——用一个不给单点值的量去做量级比较，得出的结论没有可信度可言。

易错点：用「无可见异物 + 目视 100%」代替清洁度规格，并且因为它成本低、通过率高而在一个又一个项目里沿用下去。⚠ 它的通过率高，恰恰是因为它测不出要防的那类失效——通过率在这里不是能力的证据，而是判据失效的证据。

1.2 一条可验收的规格是四要素的「与」，不是「或」

一条能被验收的清洁度规格，至少要写全四项：

要素	它回答的问题	缺了它会怎样
① 被检对象与参照量	测谁、按什么归一	大件小件的数没法比，两份报告放在一起是两个不相干的数
② 萃取方法与萃取介质量	怎么把颗粒从零件上弄下来	两家实验室各洗各的，同一批件出两个结论
③ 按尺寸分级的颗粒计数（或滤膜称重）口径	怎么报	报告只能给一个总数，判不了「会不会卡住阀口」
④ 最大单颗粒尺寸上限	哪一颗算超	一颗与最小间隙同量级的颗粒可以在总量完全合格的情况下通过

四项是「与」不是「或」。它们回答的是四个互不重叠的问题，任何一项空着，这份规格就不可执行——不是「不够严谨」，是落不了地：来料判定项写不出来，检验员只能自定；图纸技术要求栏写上去也没有唯一含义。

★ 本课在这四项之外还要补两项，凑成六项：⑤ 材质分类口径（金属光泽／非金属／纤维），⑥ 取样时机与取样点。⚠ 这两项是本课归纳补出来的，⛔ 不是既有规格要素、也不是哪一份标准原文里已经列好的四要素之一——正文这样标出来，是为了让读者知道它们的来源与前四项不同。补它们的理由分别在 1.5、1.6 与 1.8 讲清楚。

关于第 ② 项要多说一句：萃取方法与萃取介质量（冲洗压力、流量、时间与介质量；超声频率、功率与时间；晃动幅度与时间）属于规格，⛔ 不是实验室的内部规程。⚠ 供应商与主机厂如果不用同一套萃取参数，两份数据就不可比，此时争论「谁的数才算数」是没有结果的——两份数可能都是真的，只是它们测的不是同一件事。具体怎么选萃取方式、怎么证明它洗充分了，在第 3 讲；这一讲要立住的只有一条：它必须写进规格，而不是留给实验室。

单位纪律（全课统一，这里显式写出来）：颗粒尺寸一律以 μm 计，几何间隙则常以 mm 报，1 mm = 1000 μm。⇒ 凡是把颗粒尺寸与间隙放在一起比较的地方，一律先折成 μm 再比，正文、图注与图的替代文字三处写同一个单位。⚠ 这一条之所以要单列，是因为两者相差 1000 倍，跨量纲直接比大小是这类内容最容易出、也最难在事后看出来的一种量级错——写下来的两个数都对，比出来的结论差三个数量级。

易错点：以为在技术协议里引用了一个标准代码，就等于四要素齐了。⛔ 不是——代码规定的是表达方式，参照量、萃取方法与介质量仍然要在协议里逐项写死，否则代码所指的那个数没有唯一含义（详见 1.7）。

1.3 参照量选哪一种由失效机理定，不由计算方便定

参照量是四要素里最容易被跳过、也最容易被写成「按方便算的那种」的一项。它的位置由一条归一化式定死：

n_ref = N_measured / Q_ref

其中 N_measured 是单次萃取—检出的实测颗粒计数（单位：个），Q_ref 是参照量，n_ref 是归一化读数。

Q_ref 有三种口径，三选一：件数（个/件）、湿面积（个/单位湿面积）、内容积（个/单位容积）。⚠ 三种口径的量纲互不相同，因而 n_ref 的量纲也随之改变——这三个数不可并排比大小。

湿面积的基准要写明：湿面积＝与工质接触的内表面积，⛔ 不按外表面积算。规格里必须写明本项目取的是哪一套——同一个零件按内表面积与按外表面积算出来的面积可以差很多，而两者都能被叫作「表面积」。

为什么要归一化，以及选哪一种。归一化解决两件事：一是同一零件在不同批次、不同供应商之间的可比性（不归一化就是拿大件和小件比颗粒数）；二是把来料级与总成级两个不同口径的数据折到同一基准上——那一步在第 4 讲。而选哪一种口径，取决于你要防的失效机理：

• 按件归一 ⇒ 对应「这个件整体作为一个污染源投入系统」这一类；
• 按单位湿面积归一 ⇒ 对应「附着在内表面、以后会被流体冲起来」这一类，因而适合产屑与残留正比于接触面积的工序（机加、钎焊、涂层）；
• 按单位容积归一 ⇒ 对应「悬浮在腔内液体中、随流输运」这一类。

★ 这三种口径与三类失效机理的对应关系，是本课归纳的，⛔ 不是哪一份标准原文里既有的对照表——引用时请照本课的说法引，不要写成「标准规定」。

一次完整的换算算例（读者可自行复算）。⚠ 下面的输入全部是教学假设值，不对应任何零件、任何平台，⛔ 禁止照抄取用；真实的湿面积须由该件的内表面积核算，介质量由萃取规程定，均须实测确定。

教学假设输入：某流体件单件萃取，落在某一分级档以上的实测计数 N_measured = 1850 个（该分级档的边界取现行标准原文，本课不给）；该件湿面积 = 2400 cm²（与工质接触的内表面积）；该件内容积 = 0.42 L。

⚠ 先把精度纪律说清楚，它是两条并行的纪律，不是一条：本课的算例分两族——归一化算例族（本节与第 4 讲 4.3 的跨级折算）统一写三位有效数字；统计与递减算例族（第 3 讲 3.4 的递减序列占比、3.10 的置信上界）统一写三位小数。⛔ 两族各自族内统一、不得互串：归一化读数跨几个数量级（0.771 与 4.40 × 10³ 同族），只有有效数字才对得齐；而占比与置信上界都是 0~1 之间的量，小数位才对得齐。⇒ 后文凡写「本族统一」的地方，指的都是该算例所属的那一族，⛔ 全课并没有一条统吃两族的精度纪律。

代入 n_ref = N_measured / Q_ref，归一化算例族统一三位有效数字：

• 按件：Q_ref = 1 件 ⇒ n_ref = 1850 ÷ 1 = 1.85 × 10³ 个/件
• 按湿面积：Q_ref = 2400 cm² ⇒ n_ref = 1850 ÷ 2400 = 0.771 个/cm²
• 按容积：Q_ref = 0.42 L ⇒ n_ref = 1850 ÷ 0.42 = 4.40 × 10³ 个/L

⛔ 这三个数不可并排比大小，也不可画在同一根坐标轴上——它们的量纲分别是「个/件」「个/单位面积」「个/单位体积」，比大小没有意义。⛔ 更不得把其中任何一个数或它们之间的折算结果，当作某个等级的对照值。同一次萃取、同一批颗粒，三个不同的数——这就是为什么台账里每一行都必须带着它的参照量。

易错点：同一个项目里两处用了不同的参照量而都没有声明。⚠ 后果不是「数不好看」，而是「上游合格、下游超标」这一类跨级矛盾无法定位——你分不清它出在上游件、出在装配环节，还是根本就出在两处口径不同。跨级之间怎么折到同一基准，在第 4 讲。

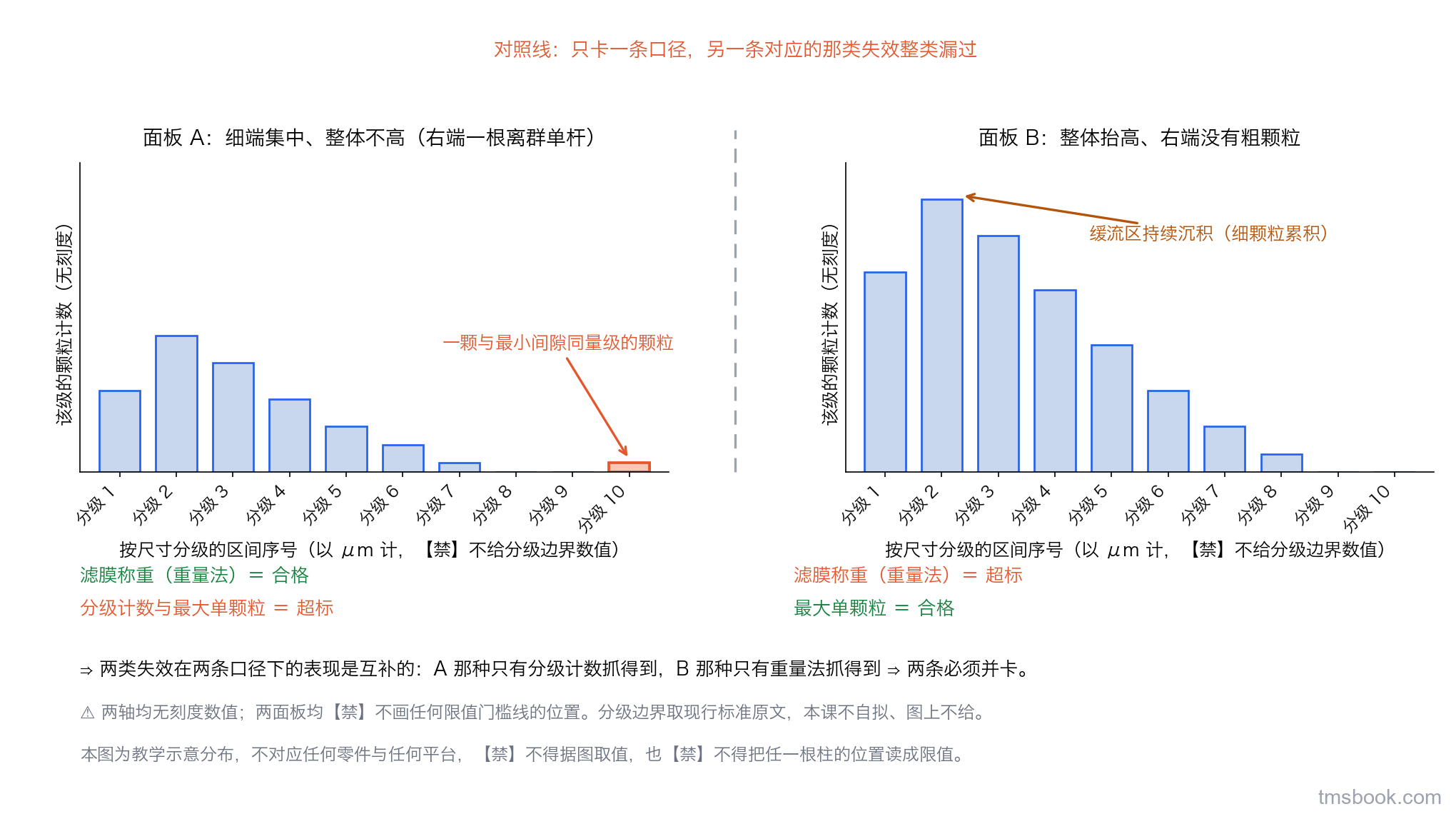

1.4 重量法与分级计数必须并卡：两条口径漏掉的那类失效正好互补

两种报告口径各管一件事，⛔ 不可互相代替：

• 滤膜称重（重量法）给的是总污染量。它对细颗粒的累积敏感、单件成本低，适合做批次趋势监控。
• 按尺寸分级的颗粒计数给的是「最大那一颗有多大」与「各档各有多少」。它是判「会不会卡住阀口」的唯一口径。

为什么必须两条并卡，看它们各自漏掉的那类失效就清楚了：

只卡总质量 ⇒ 放过一颗与最小间隙同量级的致命大颗粒。一颗这样的金属屑质量极小，总重完全合格；而它足以让一个阀口从此不再按指令动作。⚠ 这是最危险的一类失效，而重量法对它完全没有信号——不是信号弱，是没有。

只卡最大粒径 ⇒ 放过缓流区的持续沉积。一批极细的粉体总重可观、最大粒径却远小于任何间隙，单看最大单颗粒这一条它一路合格；它的危害是在低流速死角里慢慢积起来，最后被一次大流量冲起，或者把换热面糊住。

工程量级：⛔ 两条限值的绝对值本课都不给（平台相关量，须由第 2 讲的反推链结合顾客规范书定）。这一节交付的是「必须并卡」这条判据本身，以及两条口径各自失效的具体形态——知道它们各自漏什么，才知道为什么不能省掉其中一条。

易错点：为省检测成本只做重量法趋势监控，把分级计数当成「出了问题再做」的追加项。⚠ 这个取舍的代价不是「精度低一点」——它恰好把重量法完全无信号的那一类失效（单颗粒卡死）整类放行，而那一类正是索赔发生时最贵的一类。

1.5 材质三分类不是分类学，是定源与定责

颗粒按材质分三类——金属光泽类／非金属类／纤维——这不是为了把颗粒归归类，而是为了把一份检测结果变成一条可执行的追溯路径：

• 金属光泽类 ⇒ 指向机加与磨损产物：机加切屑与毛刺、冲压与拉伸屑、螺纹与压装配合面刮屑、服役期的磨损产物；
• 非金属类 ⇒ 指向密封件安装碎屑、内流道涂层脱落、铸造残芯砂与压铸掉屑、注塑飞边与浇口残料、钎剂残渣；
• 纤维 ⇒ 指向擦拭布、包装材料与泡沫、人员工服与手套。

为什么它值得单独占规格里的一项。尺寸分布告诉你「危害有多大」，材质分类告诉你「去找谁」。没有材质分类，一份 NG 报告只能停在「超标」这两个字上，整改也只能停在「加强清洗」这四个字上——而这两句话都不构成一个可以关闭的整改项。有了材质分类，同一个超标读数拆开之后指向的是不同的责任方：金属屑指向机加与去毛刺工序、装配工位与服役期措施；非金属指向供应商工序、成型与钎焊工序、以及选材与表面方案；纤维指向装配工位环境与物流包装。

工程量级：三类的判定依据是形貌与光学特征的初分（由自动光学计数系统给出），必要时再用元素成分确认——具体怎么做在第 3 讲。⛔ 判定阈值与分类规则取现行标准原文，本课不自拟。

易错点：把三类当成同权重的三档，于是一根纤维和一颗同投影长度的金属屑被放进同一档去判。⚠ 这两者的失效机理完全不同，同档处理必然两头都错——下一节就讲这件事。

1.6 纤维必须单列：它的后果不走「能不能通过间隙」这条路

纤维的危害路径不是「卡在缝里」，而是架在密封面上，形成一条贯通的泄漏通道。

这句话的分量在于：它的有效危害尺寸取决于它跨过密封面的长度与它的可压缩性，而不取决于它能不能通过某个间隙。也就是说，纤维绕开了这一讲乃至全课其余部分赖以判断的那条主线（颗粒尺寸对最小间隙）——它需要自己的一条判据。

为什么后果会这么硬。静密封面的失效是二值的：密封面要么封住，要么有一条贯通的通道；一根横跨过去的纤维就足以把「封住」变成「没封住」，没有中间状态，也不存在「泄漏量小一点」这种缓冲。密封面几何与粗糙度那一侧（沟槽几何、挤压率、表面粗糙度与平面度）在 G11-03 O 型圈、密封面与静/动密封设计，快接的密封面选型在 G11-02 快接（quick connector）结构与密封选型；本课只给「纤维是一类独立的判据对象」这半边。

工程量级：⛔ 本课不给纤维的长度限值——它是平台相关量，取决于密封沟槽几何与挤压率，由产品规范与密封件那一侧的课定。

易错点：只看「最大颗粒长度」这一个数做判定。⚠ 两个方向都会错：按投影长度看，纤维往往是全批里最长的那一条，一律判 NG 会造成大量误判、把好批退回去；而如果反过来按当量直径去折算，纤维又会被判成无害，因为它细。⇒ 正确做法只有一条：材质分类单列，纤维走它自己的那条判据。这也是 1.2 里把「材质分类口径」补进规格要素的第一个理由——没有这一项，报告里根本没有地方承载「这一条是纤维」。

1.7 代码化表达是为了让四份文件指向同一套规则；版次的两处写法不得写反

部件清洁度代码之所以存在，是为了让四份互不相干的文件用同一串字符指向同一套判定规则：图纸技术要求栏、技术协议、来料判定项、下线（EOL）验收。有了它，「图纸怎么写、协议怎么签、来料怎么判、下线怎么验」四处才不再各说各话。

本课全篇涉及四个标准体系，这里只写标准号与去向。前三个是规格语言与分级侧的：

• ISO 16232 体系——零部件与流体系统技术清洁度的规格语言与检测方法，部件清洁度代码与尺寸分级出自该体系；
• VDA 19.1——部件清洁度的限值表达与检验规程；
• VDA 19.2——洁净装配环境的等级分级。

第四个在实验室能力侧，它不在本节展开、但同属本课的引用清单，一并在这里点名，⛔ 不让它落在下面那条「未核对声明」的射程之外：

• ISO/IEC 17025——实验室能力与报告可复核性（空白本底、盲样、报告可复核这一侧承接它；引用位置在第 3 讲 3.9）。

⛔ 代码语法、尺寸分级的区间边界与限值表，一律取现行版标准原文。本课未独立核对过这四个体系的原文，因此这一节只写标准号与去向，⛔ 不写条款内容、不写分级形态、不自拟分级，也不给任何替代编码——给了替代编码，读者会拿去当依据用，而那串编码在任何一份真文件里都不成立。

为什么自造编码的后果特别难发现。一旦某一处自造了一套编码或自拟了一套分级，四份文件之间的等价性立刻断掉，⚠ 而断掉的方式是静默的——每份文件单独拿出来看都合法、都自洽、都能签字，只有把四份摆在一起逐项对照时，才看得出它们指的不是同一件事。而在量产节奏下，没有人会主动去做这个对照，除非已经出了索赔。

版次纪律，两处写法不得写反。本课引用的这个体系存在过多分册与整合单册两种形态，因此引用前必须核实现行版本号，以及它是否已被新版替代；⛔ 不得沿用旧分册号。正确写法分两处：

• 设计文件与工艺文件里写「按现行版本确认」——把版次、实施日期与代替关系写成一个具体值，就是把存疑的东西写成了事实；
• 技术协议里锁定版本号与年份——协议是一份有约束力的文件，不锁版本，供应商换一版执行就有理，而你没有依据说他违约。

易错点两条，方向相反：① 把「引用了代码」当成「四处已经对齐」——代码只规定表达方式，参照量与萃取方法仍须在协议里逐项写死；② 把「按现行版本确认」当成一句免责话写进协议——⚠ 协议里必须是锁定值，这两处一旦写反，等于把风险留在了错误的那一侧：该锁的地方没锁，该留余地的地方反而锁死了。

1.8 取样时机与取样点也是规格的一部分——这一条是本课在四要素之外补的

★ 先说明来源：「取样时机与取样点必须写进规格」这一条，是本课在四要素之外补出来的，⛔ 不是既有的规格要素之一。补它的理由如下。

是什么。把「什么时候、在哪里取这一件去测」写进规格，与参照量、萃取方法并列，而不是把它扔进检验规程的附录里。

为什么。颗粒的产源不止发生在加工现场——物流与仓储本身就是一类产源：包装材料的纤维与泡沫碎屑、防锈油的携带物、开口件未封时的落尘。⇒ 供应商在清洗线末端测出来的合格件，到主机厂开封时可以是另一个结果，而且这两份数据可能都是真的。规格里不写时机，双方就会各测各的时点，然后为「谁的数才算数」争执不下——这场争执没有技术上的赢家，因为两份数测的根本不是同一个状态。

工程量级：⛔ 不给具体时机与允许间隔——它是平台相关量，取决于封装方式、运输周期与仓储环境，须由本项目实测确定。从吹干完成到封口之间的敞口时间上限怎么定、超时件怎么处置，在第 4 讲。

易错点：把它当成检验规程里的一个细节，而不是规格条款，于是它没有进协议。⚠ 协议里没有的东西，供应商没有义务执行——这不是态度问题，是合同事实。

1.9 规格落到三处文件才算闭环，三处不一致就是一个必须闭合的偏差项

写全了六项，还不算完。规格必须同时落到三处文件：

1. 图纸技术要求栏——它管的是设计意图（图面必备项怎么写 → I1-01 热管理零部件正向结构设计流程）；
2. 技术规范书／技术协议——它管的是供应商义务（供应商侧怎么落 → M2-03 供应商质量与来料控制）；
3. 控制计划与来料／工序／总成判定项——它管的是产线动作（三级判据怎么分配 → 第 4 讲）。⚠ 这一处的入口是 CTQ／关键特性清单：控制计划是照 CTQ 建的，等级不进 CTQ，控制计划里就不会有对应的控制项与取样（第 2 讲 2.7 展开）。

闭环的判据不是「写了」，而是「三处写的是同一件事」：同一个目标等级、同一个参照量、同一套萃取方法与介质量、同一个最大单颗粒上限，再加上本课补的材质分类口径与取样时机。⇒ 交付物是一张三份文件的对照表，逐行核对；任一行对不上，就是一个必须闭合的偏差项，⛔ 不是「小差异，回头再说」。

为什么三处缺一不可。它们管的是三件不同的事，任一处缺失或不一致，另外两处就会被架空。最常见的一种形态：图纸写了等级，协议里却没写参照量 ⇒ 供应商按对自己最有利的那种参照量报数，数字漂亮、协议上无可指摘、双方谁都没有违约——而件照旧是脏的。这不是谁不诚实，是规格自己留了一个可以合法钻过去的口子。

易错点：把口头的「要干净」，或者邮件里的一句要求，当成有效条款。⚠ 在量产上它是无效的：出了问题既追不了责，也改不了工艺——因为没有任何一份受控文件承接它，也就没有任何一道工序会因为它而改变。

⇒ 这张对照表在第 6 讲还要再扩一次，扩到四方：图纸、来料、工位（→ G8-05 集成模块的装配、检漏与售后可维护性）、下线验收（→ H2-06 钎焊质量检测与无损探伤）。任一处的口径与本课不一致，同样是一个必须闭合的偏差项。

本讲小结：把「这个件要多干净」写成一条能被验收的条款，需要四要素齐全（被检对象与参照量／萃取方法与介质量／分级计数或称重口径／最大单颗粒上限，四项是「与」不是「或」），再加上本课补的两项（材质分类口径／取样时机与取样点）。四条判据要记住：参照量由失效机理定，三种口径的读数量纲不同、不可比大小；重量法与分级计数必须并卡，它们各自漏掉的那类失效正好互补；纤维必须单列，它的后果不走尺寸这条路；版次两处写法不得写反，设计工艺文件写「按现行版本确认」、协议里锁定版本号。最后，规格要同时落进图纸、协议、控制计划三处，三处写的必须是同一件事——三处不一致就是一个必须闭合的偏差项。⚠ 这一讲从头到尾没有给出任何一个限值绝对值，那不是遗漏：等级号与限值必须由第 2 讲的反推链得出，并写明来源。下一讲就去回答那个被反复推迟的问题：这个等级究竟是从哪个间隙反推来的。
