G1-07 电动压缩机制造工艺与过程质量控制（型线加工·配合选配·清洁度与水分·总装）

课程代码 G1-07 · 板块 G 总成级产品专题 / G1 电动压缩机 · 层级 L3 专家 时长 约 4.0 小时（6 讲 + 1 次「关键特性—控制计划」矩阵实操） 适合对象 Tier1 电动压缩机工艺 / 质量工程师；主机厂做压缩机供应商过程审核、量产导入与批量散差归因的人（窄受众专家选修） 前置 G1-01 电动涡旋压缩机结构与工作原理；G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封；I5-01 面向制造与装配的设计（DFM/DFA）；I5-02 GD&T 与公差分析在热管理中的应用；体系外前置（需自备）：精密机加工与量具/量仪基础，统计过程控制（SPC）与测量系统分析（MSA）基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 G1-07 大纲的完整展开版

---

引言：产线记录整页都是绿的，而整车端的索赔正在成批进来

量产爬坡期最难对付的一类问题不是红灯，而是恰恰相反的那种绿灯。把两页纸并排放在桌上：左边是产线的过程记录——涡旋盘型面报告的最大偏差值全部落在带内，压装工位的峰值力全部落带，动平衡工序的超差率接近零，最终工位的清洁度报告合格；右边是整车端的反馈——同一批下线机的容积效率离散明显变宽、部分机在高压比工况制冷量偏低，同时电子膨胀阀（EXV）开度指令与实际流量对不上的卡滞索赔陆续进来。没有人造假，也没有哪一条写在纸面上的判据被违反过。⇒ 这门课要回答的第一件事，就是为什么这两页可以长期同时为真；第二件事，是把「让它们不能同时为真」的那些动作，落成一条工位链和一张矩阵。

本课站在电动压缩机的制造与过程质量层：起点是设计冻结之后交到产线手里的图纸与规范——型面公差带与沿展角允许漂移曲线、轴向/径向间隙分配带、分组选配要求、清洁度与残留水分限值、气密端子的漏率与针间绝缘判据；交付物是一条能落到工位上的过程链，与一张「关键特性—控制方法—量具—监控频次—反应计划」矩阵。它在整个课程体系里的位置有点特别：热管理的绝大多数部件靠成形、连接与密封工艺定成败，而涡旋盘副是唯一一处把配合间隙压到微米量级的精密机加工总成——本课因此也是这一类工艺在体系里唯一的落点。⚠ 与这条定位配套的一句话要先说准：型线设计冻结之后，实测容积效率的散差主要由加工与配合一致性决定。这句话划出的正是产线该负责的那一维——离散；而归因顺序仍然不变：先按 η_v 分离测试判是泄漏主导还是吸气受热主导（分离测试的设计归 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封，台架构成归 L1-02 压缩机/泵/阀/风扇性能试验 与 L1-06 电动压缩机单体性能试验（量热计法台架）），确认泄漏主导且同批离散偏大，才轮到调型面报告与分组记录。

学完你应当能做九件事，它们收成四条主线：① 造得出来还要测得出来——说清型面加工链每道工序控什么，读懂型面/齿形误差报告并分辨误差是均匀带还是沿展角单调漂移，据此判断该改刀路、改装夹还是改基准；同时判断一条公差带在现有测量方案下究竟测不测得出，以及测不出时该换测量方案而不是继续往下压公差。② 把设计给的带落成工位——把分组选配方案落成测量—分选—配对—防错—追溯的工位链，并说明各组产出比例失衡时该动加工分布还是该走变更通道动组距。③ 用曲线和分布判装配——读懂压装力-位移与拧紧扭矩-转角两条过程曲线的窗口，从形态判出少件/错件、过盈不足、倒角刮伤与到位不足，定出压装 NG 的回用与判废规则；把平衡品质等级折成单件许用残余不平衡量与去重/配重工位的两个判据，并解释为什么要盯批量分布中心而不是超差率。④ 管住看不见的两类残留，并把全课收口——编排 POE 体系的清洗—干燥—灌油工位链，用气相露点与油中水分两个不可互相替代的量分别控气相与液相残水；识别压缩机自身的颗粒源与它向下游的传递路径，把「跑合后清洁度」列进关键特性并说清取样点为什么不能只放在最终工位；定出气密高压端子的成型监控项与双验收判据、整机下线的项目顺序约束；最后把上述全部工艺特性收进那张矩阵，并对每一条判据标明出处是本课自定还是引自别课。

钉子① ——这门课交付的从来不是「这一件合不合格」，而是形态与分布。把一条曲线或一个分布压成一个数，压掉的恰好是指向整改方向的那一维。同一个失败模式在本课四个关口原样重演：型面报告只给一个最大偏差值，丢掉的是误差沿展角怎么走，于是分不清该改刀路还是该改装夹；压装只判峰值力，丢掉的是起始位置、斜率与终点三个窗口，于是压偏与倒角刮伤照样放行；动平衡只报超差率，丢掉的是批量分布的中心位置，于是上游零件的系统性偏差被去重工位一路补掉、来料问题永远浮不上来；清洁度只在最终工位测一个数，丢掉的是「颗粒究竟在哪道工序产生」，于是封在腔内的跑合磨屑永远测不到。⇒ 开头那两页之所以能同时为真，正是这四处单值化的直接后果——不是记录不实，是记录的维度不够。这根钉子在第 1 讲（误差形态与抽检规则）、第 3 讲（压装四窗与残余不平衡量的分布中心）、第 5 讲（取样点该布在哪）各钉一次，第 6 讲收进控制计划矩阵。

钉子② ——产线只实施设计侧定死的那条带；凡是靠改判据把良率救回来的动作，都是在偷偷改设计意图，而且改完没有人知道。四处实例：图纸给的分组组距不许产线自行放宽，要改就得走 4M 变更通道并带再验证范围判定（第 2 讲，去向 M2-06 量产阶段变更控制：4M 变更申报、再验证范围判定与量产断点切换）；测量系统误差把公差带吃掉时该换测量方案，⛔ 不是继续往下压公差（第 1 讲）；压装 NG 默认判废，若允许压出回用，规则与验证项必须事先写死而不是当场决定（第 3 讲）；检漏工位批量误判 NG 的对策在清洁度侧——控残液、加干燥与稳温工位、用标准漏孔标定相关性，⛔ 不是放宽检漏判据（第 5 讲）。第 6 讲还会遇到同型的第五处：产线性能点与台架读数对不上时，该补的是相关标定，⛔ 不是把产线的判定带放宽了事。这几个动作的共同点是：它们都能立刻把良率数字变好看，而代价要到整车端才结算；更麻烦的是它们不留痕——产品全部「合格」，等问题在里程累积后显形，已经无法回溯是哪一批开始改的。

先把本课最容易被读反的那句话摆到台面上：「抽真空之后露点读数合格 ＝ 这台机里的水分合格」。它之所以容易读反，是因为两个量都叫「水分」，报告上都印着 ppm，看上去是同一个量的两种测法——其实是两个相里的两笔账。气相露点表征的只是腔内气相里的水；而 POE 强吸湿，溶解在油里的水根本不进气相，露点仪看不见它，必须另取油样用卡尔费休滴定测。更隐蔽的是两个 ppm 的分母不是同一个东西：气相侧的 ppm 折自水蒸气分压，是体积（摩尔）分数；油中侧的 ppm 是质量分数（mg/kg）。名字一样、看起来量纲也一样，⛔ 不可互算、⛔ 不可比大小。

读反之后会做出的那个具体动作是这样的：抽真空达标、露点仪读数落在带内 ⇒ 判定这批机的水分受控 ⇒ 油那条线就松了——来料油不做卡尔费休复检，开桶有效期与氮封无人跟，灌装环境露点不控。机器带着一批水分超标的油出厂，走 C1-03 充注量优化与系统油循环管理 的水解产酸链，故障要到很晚才显形，而那时产线的水分记录整页都是绿的。⇒ 正解在第 4 讲收口，方向是三步：① 把水分拆成两个量、两个取样点、两个量具，在控制计划里分列两行，各写各的反应计划；② 抽真空这一关用「终真空 ＋ 截止后保压回升」双判，⛔ 不是只判终真空；③ 油从桶到机的四道关口各自计时计量，一道都不许并掉。

另有两条同源的读反，三条的共同形态都是「读数 ≠ 你想知道的那个量」。一是把「抽到多高真空」当成干燥判据：残水的证据写在截止之后的压力回升里，不在截止那一刻的读数里，只判终真空会把湿件整批放行；⚠ 回升到底是残水蒸发还是真漏，区分方法归 I5-03 检漏、装配工装与制造可行性评审，本课只规定双判与复判路径。二是把「检漏工位批量 NG」当成检漏设备或判据的问题：清洗残液与残余水汽在检漏工位蒸发同样会抬压，被压降法读成漏；顺着「设备或判据有问题」这个方向做，动作就是放宽检漏判据，结果把真漏一起放了出去。⇒ 这三条在各自的讲次里都会被再点破一次，⛔ 不是只在常见误区节里列一行了事。

还有一件事要在开头交代，因为它贯穿全课而又最容易被整类漏掉：本课有第三个主角，是量具。沿「机加 → 装配 → 下线」这条最顺手的线索数工位，会漏掉三整块——来料侧、不改变任何尺寸的清洗与干燥工位链、以及既是工序又是污染源的跑合；而还有一整类根本不在这条链上：计量与标定工位——比较量仪按标准件对零、三坐标（CMM）周期仲裁、标准漏孔标定、露点仪与卡尔费休仪的校准。它们不改变产品，只改变你看到的产品，而产线的每一条判据都建在「你看到的」之上。同一件事在本课会以三种形态各出现一次：测量系统误差把公差带吃掉（第 1 讲）；量具重复性把分选组距吃掉，于是分选变成按噪声分组（第 2 讲）；在线量仪随环境温度与标准件磨损无声漂移，把整批件一起推向某一组（第 2 讲）。⇒ 判据本身没错、执行也没偷懒，而结论仍然是错的——因为「测出来的那个数」与「真实的那个量」之间还隔着一层，那一层必须自己也有判据、有频次、有超限后的追溯范围。

六讲的走法。第 1 讲从毛坯讲到成品：加工链四段的留量分配与那道不可省的稳定化工序、夹紧变形的诊断规则（「在机合格、下机超差」）、误差的两种形态与它们指向的相反整改、三项几何量怎么相加进轴向间隙、测量方案怎么反噬公差带，最后立起本课的归因顺序；开讲第一件事则是一张符号与口径表，把本课几组会撞名的量分列清楚——它们分散在三讲里，撞名不会在写的时候暴露，只会在读者跨讲互算时暴露。第 2 讲讲分组选配在产线上怎么执行：组距与量具重复性之比、在线量仪的漂移与周期仲裁及其追溯范围、配对件的序列号绑定要绑哪些字段、各组产出失衡该动哪里，以及齿顶表面处理在产线上只剩的那三个可测量与它们为什么要挂在磨合期抗拉伤上。第 3 讲讲装配四道工序的实测判据：配作件判合成间隙、背压腔件气密与通压响应必须两项都验、压装力-位移的四个窗口与四类缺陷、扭矩-转角为什么必须双控、压装 NG 的处置规则，以及由平衡品质等级两步反算到去重工位的质量与位置两个判据。第 4 讲讲 POE 体系的残留水分，把两个不可互替的量与清洗—干燥—灌油工位链一起讲清。第 5 讲讲压缩机自身的颗粒源、取样点该布在哪、跑合的双线判据，以及颗粒与残液分别对下游部件和对检漏工位的两种干扰。第 6 讲讲气密高压端子、绕组浸渍与整机下线的顺序约束，并把六讲的全部工艺特性收进那张矩阵。其后的典型案例把开头那两条看似无关的线索分头回溯，最后汇到同一次整改上；动手做给一份图纸包与一条既有产线的工位表，做一轮过程质量策划，交付四份东西，把九条能力目标各验一次。

最后把边界划清。本课夹在设计冻结与整车交付之间，上下游各有属主课；不在开篇写死，这门课必然与它们重叠，或者整段落空。⛔ 下列内容一律只给去向与「它管哪一层」，本课不重讲。设计侧：型线参数与 V_th/Vi 的解析反算、齿头修正、轴向/径向间隙的微米级分配与热态漂移、两条泄漏路径的量级模型、齿顶密封条与密封槽的设计参数、盘体耐磨表面处理的选型判据与 POE ＋ 冷媒相容性否决项、分组数与组距的算法、型线公差带该给成什么形态、η_v 分离测试的设计——全部归 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封；结构原理与故障分诊、平衡品质等级的定义与双面配平原理归 G1-01 电动涡旋压缩机结构与工作原理；售后侧的拆机取证、形貌判读与判废限归 G1-08 电动压缩机失效件判读与烧毁后的系统处置（本课是产线侧，⛔ 不碰售后侧）。方法学侧：SPC / MSA / PPAP / 8D 归 M2-01 质量工具：PPAP/8D/SPC/MSA，关键特性与公差分析、GD&T 基准归 I5-02 GD&T 与公差分析在热管理中的应用，尺寸报告与检具判读归 I5-06 热管理件的尺寸测量、检具与尺寸报告判读（尺寸工程验证侧），控制计划与 PFMEA 的方法与模板归 M2-07 PFMEA 与控制计划实操：热管理制造过程的失效分析三件套，4M 变更申报与再验证范围判定归 M2-06 量产阶段变更控制：4M 变更申报、再验证范围判定与量产断点切换，量产爬坡期的 Run@Rate 与 Safe Launch/GP12 归 M2-08 量产启动与爬坡期管控：Run@Rate、Safe Launch/GP12、分层过程审核与不合格品控制；通用检漏方法学、灵敏度阶梯、单位换算与由系统目标反推单件判据归 I5-03 检漏、装配工装与制造可行性评审（装配工装防错与力-位移判定的通法同样归它，本课只做压缩机专属的曲线形态与 NG 处置），EOL 检漏的节拍与温度补偿归 G8-05 集成模块的装配、检漏与售后可维护性，EOL 台位组合与电气项目清单/判据构造归 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据；技术清洁度的规格语言、萃取与检测方法学、来料—工序—总成三级判据分配归 I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控，本课只做压缩机侧的颗粒源识别、取样点选择与工位管控，⛔ 不自定分级、不给限值。相邻部件与机理侧：水分进系统之后的水解产酸→绝缘下降/铜析出机理链、以及各部件滞留油量归 C1-03 充注量优化与系统油循环管理；过盈配合与压装力的通用原理归 H3-02 胀接、压装与机械连接工艺，表面处理的通用过程窗口与特殊过程审核归 H6-03 表面处理的过程控制、检验判据与特殊过程审核；端子作为液—电边界的密封结构设计归 I3-05 液—电边界密封：穿壳过孔、气密端子与传感器/连接器接口，传感器件的玻璃/陶瓷烧结封装路线归 G12-05 传感器件的结构、封装与制造工艺（压力传感器本体 / 温度探头）；下游电子膨胀阀本身的结构、控制与选型归 G4-01 电子膨胀阀（EXV）结构、控制与选型；绝缘配合、爬电与「局部放电须纳入验证矩阵」这条结论归 G1-03 压缩机电机与驱动器（IPM）集成，整机 NVH、阶次识别与转速禁区归 G1-04 压缩机噪声、振动与隔振设计，跨临界 CO₂ 与 R290 机型的工艺重做点归 G1-06 CO₂ 与 R290 压缩机的特殊设计要点（本课以常规 HFO/HFC ＋ POE 机型为默认对象）；磨损机理判别与磨损定寿归 I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证；性能 MAP 的测法与量热计法台架构成归 L1-02 压缩机/泵/阀/风扇性能试验 与 L1-06 电动压缩机单体性能试验（量热计法台架），产线只判性能点在不在带内。⛔ 定转子冲片、嵌线、磁钢充磁、驱动器 SMT 与灌封不进本课——它们属通用 PMSM 与功率电子制造，同一缺口在电机、功率电子等模块同样存在，塞进压缩机课会造成标签错配；唯一保留的电机侧工序是绕组浸渍，理由是它要在 POE ＋ 冷媒共存的环境里承担长期绝缘，而相容性是它的否决项。

⚠ 由此有三种读法会落空，先说清免得白读。一是来找可以直接抄进图纸或工艺文件的限值。本课的门限几乎全是平台相关量——各段加工留量与稳定化工艺参数、夹紧力上限与支撑点布置、型面公差带与沿展角允许漂移曲线、分组数与组距、比较量仪的对零与仲裁频次、机床热机曲线与抽检间隔、各类件的敞口时间上限、抽真空的终真空限与允许压升、油品水分与酸值限值、压装四个窗口的上下界、去重的允许质量与位置窗口、跑合参数与各取样点的清洁度限值、端子漏率与针间绝缘判据——本课一个都不给，⛔ 也不许抄上一代平台：机型、间隙链、油品、件型与车间环境一变，结论就变。它们必须由本项目的工艺试验、对照件标定与实测分布确定。本课能交给你的不是数，是判据的结构、取得那个数的动作与它的出处。二是把它当标准条文课读。本课涉及的几个体系（技术清洁度、平衡品质等级、三坐标测量机的验收与复检、齿廓偏差评定、质量体系与量产件批准，以及卡尔费休法水分测定与油品酸值滴定）只写体系名、它管哪一层与属主课，⛔ 不写条款内容、不写分级代码、不写等级号，⛔ 也不凭记忆补标准编号；版次与实施日期以现行目录为准、引用前须核。★ 其中齿廓偏差评定体系尤其要当心：涡旋盘不在它的适用范围内，可以借它「把偏差沿展开方向展成曲线再分解」的评定思想，⛔ 不得直接套用它的精度等级——评定量与公差带须按企业规范自定。而型面公差带、分选组距、残留水分与酸值限值、端子漏率与绝缘判据这几项，公开标准中本来就没有统一规定，它们属主机厂技术规范书与供应商企业规范；引用任何一个限值都必须连同来源文件、版本与适用机型范围一并声明，⛔ 不得跨资料照搬。三是把本课当成设计课的替代。本课的全部动作都发生在图纸给定之后；产线在实施过程中一定会发现某些特性「只能靠设计消除、产线控不住」——例如一条公差带在任何可行的测量方案下都测不出，或分组数多到产能上不可行。这类项必须成文回签给 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封，⛔ 不是产线自己扛下来，更不是靠悄悄放宽判据抹平。

第 1 讲　造出来是加工链的事，证明它落在带内是测量方案的事

设计冻结那一天，产线收到的是一份「带」：型线参数、轴向与径向间隙的分配带、型面公差带、齿高与端板面的各项几何要求。任务表面上只有一句「按这条带把它造出来」，实际上是两句——造出来，以及证明它落在带内。实务里这两句几乎总被当成一件事，而它们分属两条互不相同的链：前一条由机床、刀具、装夹、热与材料决定，后一条由量仪原理、采点密度、评定算法与测量环境决定。⚠ 混为一谈的代价非常具体：测量侧产生的偏差会被当成加工侧的偏差去整改，于是刀补越加越多、机床越换越贵，而型面报告上的数字纹丝不动。

本讲沿这条交接线排开七个判断：加工链怎么分段、留量怎么留（1.1）；装夹为什么是型面误差的第一来源（1.2）；型面报告到底该交什么（1.3）；抽检规则本身为什么是一个可判真假的对象（1.4）；三个分别合格的几何量为什么合起来可以不合格（1.5）；公差还能不能继续压该由谁来判（1.6）；容积效率的散差该从哪一步开始归因（1.7）。⚠ 开讲之前先做一件看起来最琐碎、却决定后面五讲能不能互相引用的事——立一张符号与口径表。

1.0 先立符号与口径表：本课有四组会撞名的量，必须分列

【是什么】本课第 1 讲讲加工、第 3 讲讲装配与动平衡、第 6 讲讲总装与电气，三段内容面对的常常不是同一批人。跨讲互相引用时最先出事的不是判据，而是符号。下面这张表把本课全部会撞名的量分列，每行写清全称、单位、本课的唯一含义，以及它与哪一个量最容易混。

符号	全称	单位	本课的唯一含义	最容易与谁混
e	偏心距	mm	涡旋盘副的设计几何量，由型线参数定死	e_per（只差一个下标，且量纲相同）
e_per	许用比不平衡量	g·mm/kg（数值上等于 μm）	单件许用残余不平衡量除以转子质量得到的等效偏心	图纸上的偏心距 e
U_per	单件许用残余不平衡量	g·mm	去重/配重工位的判据来源	耐压试验电压 U_test
U_test	耐压试验电压	V	整机电气项施加的电压	U_per
T	温度	℃（⚠ 第 4 讲代入气体状态方程时须换算成 K）	全课凡写 T 一律指温度	拧紧扭矩
M_t	拧紧扭矩	N·m	拧紧工序的过程量	温度 T、摩尔质量 M_w
M_w	水的摩尔质量	g/mol	第 4 讲把气相露点折成腔内残水质量时用	拧紧扭矩 M_t
G	平衡品质等级	mm/s（＝ e_per·ω）	全课只指这一个含义	⚠ 与任何以 G 开头的课号无关
ω	角速度	rad/s	由转速 n 换算：ω ＝ 2πn/60（n 的单位 r/min）	取哪一档转速见下方口径声明

⛔ 正文一律禁止裸写不带下标的 e、U 与 M——这三个字母在本课各有两个以上身份，裸写时读者无从判断指的是哪一个。

【为什么】符号撞名有一个很坏的性质：它不在写的时候暴露，只在读者跨讲互算时暴露。第 1 讲里的 e 只可能是偏心距，第 3 讲里的 e_per 只可能是许用比不平衡量，各自单独读都不会出错；出事的是拿第 3 讲算出的 e_per 去核对第 1 讲图纸上的 e，或者把第 3 讲的 U_per 数字读成第 6 讲的电压。这两种错都不是精度层面的，而是量级层面的——两个量的物理含义根本不同，比对结果无论大小都没有意义，可读者会据此下结论、据此改工艺。

e 与 e_per 是这里最危险的一对：量纲相同（都是长度），名字都跟「偏心」有关，一个是图纸给定的设计几何量，一个是由许用残余不平衡量除以转子质量得来的等效偏心。它们出现在同一台机器上、同一份工艺文件里，而彼此之间没有任何应当相等或应当接近的关系。

【工程量级/典型值】⛔ 本表只交付符号与单位，不给任何数值。表里的量分别由别处给定：偏心距 e 由 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 的型线参数定死；e_per 由企业规范给定的平衡品质等级 G 反算（这一步在第 3 讲做）；U_test 由 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据 与 G1-03 压缩机电机与驱动器（IPM）集成 的电气项清单给定；M_t 由拧紧规范给定。⚠ 另有一条单位链要背下来：U_per（g·mm）＝ m（kg）× e_per——e_per 常用 g·mm/kg 表示，数值上等于 μm。

⚠ ω 的口径声明：本课凡出现 ω，一律取最高工作角速度，与 G1-01 电动涡旋压缩机结构与工作原理 给出的平衡品质等级定义同口径。⚠ 但要提醒一句：ω 取工作转速还是取最高转速，由企业规范定，各家不同。跨机型照搬一个平衡品质等级 G 之前，必须先确认对方取的是哪一档转速，否则由它反算出的许用量会差出可观的倍数。这是本课第一个「同一个符号、口径一换含义就变」的例子；第 4 讲那两个都印着 ppm 的水分量，是同一形态的第二次出现，而且更隐蔽。

【易错点】① 图上标 e、正文写 e_per——同一张图给了一个量两个身份，读者两边都对不上；② 把 e_per 的单位写成 g·mm，那是 U_per 的单位，e_per 还要再除以转子质量，写错时数值会差出「转子质量」那么多倍；③ 拧紧扭矩沿用 T，在「高温工位的扭矩衰减」这类同时出现温度与扭矩的句子里彻底不可读——而这类句子在第 3 讲会成段出现。

1.1 稳定化不是「有余力再加」的热处理，它是留量分配的一部分

【是什么】涡旋盘型面的加工链分四段：毛坯（铸/锻/挤压）→ 粗铣去量 → 半精 → 型面精加工（成形铣或磨）＋端板面精加工，其中稳定化（时效或去应力）工序插在精加工之前。⚠ 这个四段划分与稳定化的插入位置是本课归纳的工序链，不是任何标准或手册里的既有分段。

每一段都要标清三件事：本段去掉多少、给下一段留多少、本段控什么。毛坯段控壁厚均匀性与内部缺陷；粗铣段控去量与效率；稳定化段控的不是任何尺寸，而是「让应力释放发生在受控的时刻」；半精段控留量一致性；精加工段控型面与端板面。判据只有一条——每段留量与该段的残余应力释放量同阶：留量必须大到能把释放掉的那部分变形重新切掉。

⇒ 由此得到本节的结论：稳定化工序不是可选的热处理，它是留量分配的一部分。它把「应力释放」这件事从「精加工之后不受控地发生」搬到「精加工之前受控地发生」；位置一换，同一个物理过程从不可控变成可控。

【为什么】残余应力释放造成的变形，有一个别的误差源都不具备的性质：它与刀具、机床、装夹全都无关，而且它在你测完之后才发生。粗加工把材料成片去掉，原本互相平衡的内应力失去了平衡对象，工件会朝新的平衡状态缓慢变形，而这个过程有相当一部分发生在下线之后。于是它在产线的任何一道测量工位上都看不见——每道工位测的都是「此刻的形状」，问题却写在「以后的形状」里。

正因如此，判据必须写成「留量 ≥ 该段可能的释放量」，而不能写成「留量按经验取」。前者可判、后者不可判，差别在于释放量是能实测出来的：取同批件放置一段时间后复测型面偏差，看增量有多大。有了这个实测量，留量才有可核对的下界；没有它，留量永远只是一个沿用下来、谁也说不清依据的数字。

【工程量级/典型值】各段留量与稳定化的工艺参数（温度、保温时间）全部是平台相关量，⛔ 不给数。它们取决于毛坯工艺、合金牌号与盘体壁厚分布，必须由本项目的工艺试验加「放置后复测」实测确定。⚠ 尤其禁止抄上一代平台的留量表——上一代那组数字是上一代的毛坯工艺、上一代的壁厚分布下试出来的，其中任何一项换掉，它就只是一个看起来很有来历的猜测。

【易错点】① 把稳定化当成「有余力再加」的可选项，第一次量产爬坡赶节拍时它第一个被砍——而它的后果要到入库或装机一段时间后才成批出现，砍它的那个班次不会看到任何异常；② 只在下线时测型面、从不做放置后复测，于是「型面随时间漂移」这个现象在整个数据体系里根本不存在，谁也无法用数据证明稳定化有用，它在下一轮降本里会被再砍一次；③ 毛坯工艺一变（铸改锻、供应商换线）而留量分配照旧不动——毛坯工艺换了，应力状态就换了，这属于必须走 4M 变更并重新判定再验证范围的改动（去向 M2-06 量产阶段变更控制：4M 变更申报、再验证范围判定与量产断点切换）。

1.2 「在机测量合格、下机复测超差」一出现就是夹紧变形，⛔ 不许用刀补去凑

【是什么】动盘与定盘都是薄端板 ＋ 高齿的低刚度件。夹紧力作用在端板上，端板会被压出一个浅碟形的弯曲，齿顶线随之一起变形；松开后端板回弹，形状又变回去。由此得到一条不需要任何额外量具就能触发的诊断规则：同一件、同一评定方法，在机测一次、下机再测一次，两个结果的差值就是夹紧变形的直接证据。⚠ 这条诊断规则是本课归纳的；它的价值在于成本极低——不添一台设备，只在流程里加一次复测。

对策方向只有一个：降夹紧力 ＋ 增支撑点，⛔ 不许用刀补去凑。基准体系与图纸基准如何统一，沿用 I5-02 GD&T 与公差分析在热管理中的应用，本课不重讲 GD&T。

【为什么】这条规则值钱的地方不在「能查出夹紧变形」，而在两条对策的方向恰好相反。若把在机测出的偏差当成真实型面偏差、用刀补去凑，实际做的事情是：把「夹紧状态下的形状」加工成合格。工件一松开，全部错回去。

更糟的是这个错误的后续表现。刀补一旦写进加工程序，此后每一件都错同一个量，误差于是呈现出非常「稳定」的样子——散布很小、重复性很好，看起来完全受控。而产线判断一个过程好不好，用的正是散布与重复性这两个指标。⇒ 这个错误越被固化，越难被怀疑。它是「因果方向写反、照着做会做出相反动作」的一个标准形态：读者不是没有依据，而是他的依据整个建立在一个被扭曲的状态上。

【工程量级/典型值】夹紧力上限、支撑点的数量与位置全部是平台相关量，⛔ 不给数，取决于盘体的刚度分布与夹具形式，必须由本项目的夹具刚度试验与「在机/下机对比实测」确定。这里要交付的是动作而不是数值：把在机/下机对比做成一条常设的抽检项，而不是等出了问题才想起来做一次——只在出问题时做，等于承认这条判据永远滞后于故障。

【易错点】① 只做在机测量、从不下机复测——这条判据的触发条件就是「两个状态各测一次」，少一次它就永远不会触发，而报告一路合格；② 把「在机合格、下机超差」归因成「三坐标测得不准」，于是去校 CMM、去查测量环境，而不去查夹具——这恰恰是最不该怀疑量具的场合，因为两次测量用的是同一台量具、同一套评定方法，量具的系统误差会同时出现在两个读数里、在差值中被抵消掉；③ 为了减小变形无限制地降夹紧力，切削时工件发生微动，误差性质从「变形」变成「颤振」——两种误差在型面报告上的形态完全不同，这正是下一节要讲的事。

1.3 型面报告必须交「误差—展角曲线」，只给一个最大偏差值的报告无法归因

【是什么】把型面偏差按展角展开成一条曲线（横轴展角、纵轴偏差），然后看它的形态，而不是看它的极值。要认三种形态：

• 形态 A · 均匀带：各展角处的误差量级相当，在零线两侧呈宽度大致恒定的散布，没有系统性走向。⇒ 指向刀具磨损与机床重复定位。
• 形态 B · 沿展角单调漂移：误差从公差带的一侧逐渐走到另一侧，甚至越界。⇒ 指向刀路补偿、主轴热伸长或分度误差。
• 形态 C · 局部凸起/凹陷：曲线在某一小段上出现孤立的突变。⇒ 指向单点撞刀、毛刺或测头误触。

⇒ 由此推出对交付物的硬要求：型面报告必须交付误差—展角曲线，只给一个「最大轮廓度偏差」的报告无法归因。

【为什么】这是本课第一根钉子在第 1 讲的落点：最大偏差值是把一条曲线压成一个数，压掉的恰好是「误差沿展角怎么走」这一维，而整改方向只写在这一维上。

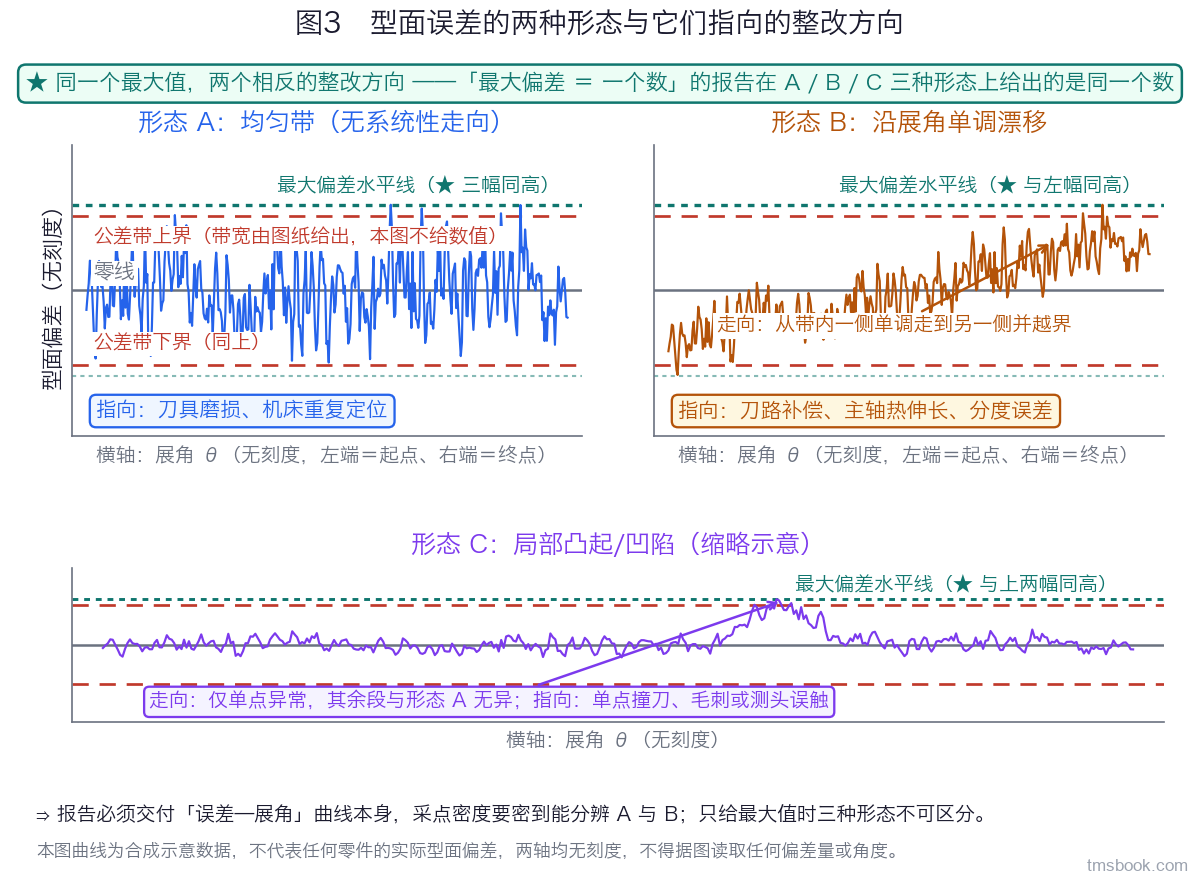

图 3 把这件事画成了可验证的形式——形态 A 与形态 B 的最大偏差值被刻意画在同一条水平线上。也就是说，拿到同样一句「最大偏差落在带内某处」的结论，两班人会做出两个方向的动作：一班去调换刀周期与刀具寿命管理，一班去调热补偿与分度精度，而且各自都觉得自己有依据。两者只有一个是对的，另一个不但没解决问题，还会把真因掩盖一段时间——换了刀之后头几件确实好了，于是「换刀周期」这个假因得到一次虚假的验证，下一轮它会被更坚定地采信。

形态 C 值得单独认一次，因为它最容易被当成前两种。孤立的突变点在只看最大值时表现为一次普通的「超差」，在看曲线时一眼可辨；而它的三个可能来源里有一个根本不在工件上——测头误触是测量侧的事件，工件本身可能完全合格。把它当加工问题去查，会在加工链上白耗掉整整一轮排查。

【工程量级/典型值】误差量级与判定用的公差带均为平台相关量，⛔ 本课不给数；公差带的形态（是等宽带，还是沿展角允许一定漂移的带）同样由 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 与图纸给出。本节要交付的是一条对测量方案的硬要求：采点密度必须密到能分辨形态 A 与形态 B。这条要求会直接接到 1.6——采点越密，形态分辨力越强，而测量节拍与成本同时上升；这个权衡不属于加工侧，属于测量方案。

【易错点】① 报告模板里只有「最大轮廓度偏差」一栏，供应商照模板交，问题其实在图纸与技术协议阶段就已经埋下——⇒ 报告格式要求要写进技术协议，⛔ 不能等出了问题再回头补，那时件已经量产、历史数据也已经全是单值，连回溯都做不了；② 采点太稀，形态 B 被采成几个孤立的点，看上去像随机散布，于是被误判成形态 A，整改方向当场走反；③ 把形态 A 直接读成「加工能力不足」，据此申请更高等级的机床，而真因只是换刀周期定得太长——这是一个成本相差巨大的误判。

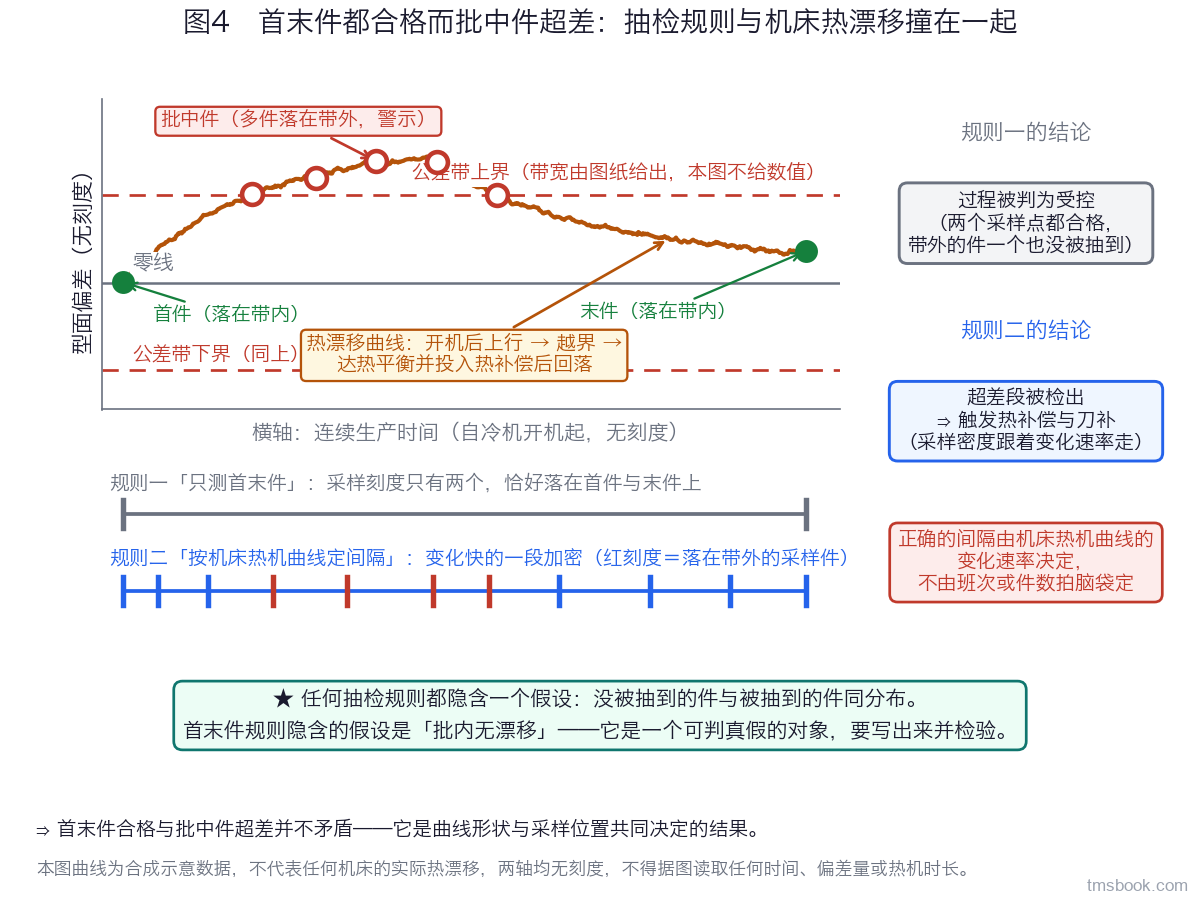

1.4 首件与末件都合格而批中件超差，是抽检规则与机床热漂移撞在一起

【是什么】先把现象说准：一批件的首件与末件都合格，而批中若干件超差。这不是矛盾，也不是「操作工中途动了参数」，它是两件事撞在一起的必然结果——

主轴热伸长在连续生产一段时间后累积，型面偏差沿时间轴走出一条曲线：冷机开机后逐渐上行、越出公差带一段时间，随后随着机床接近热平衡、热补偿投入而回落到带内，形成一条中间鼓起的形状。而「只测首末件」这条抽检规则，采样点恰好落在这条曲线的两个端点上。

⇒ 抽检间隔必须按机床的热机曲线定，⛔ 不是按班次或按件数拍脑袋定。

【为什么】这一节真正要教的不是热伸长，而是把抽检规则本身当成一个可判真假的对象来审。

任何抽检规则都隐含一个假设：没被抽到的那些件，与被抽到的那些件同分布。首末件规则隐含的假设是「过程在批内无漂移」。这个假设从来没有被写下来，也就从来没有人去检验它——而热漂移恰恰违反它，且违反得很彻底：曲线中段与两端不但不同分布，还系统性地更差。⇒ 这条规则的毛病不是「抽得少」，而是「抽在最不可能发现问题的位置上」，单纯加大抽检比例并不能修好它。

正确的做法是先把假设变成可测的东西：实测该机床的热机曲线——冷机开机后按固定间隔加工并复测同一特征，画出「偏差—时间」曲线；再按曲线的变化速率定抽检间隔，变化快的段采得密，接近热平衡的段可以放疏。

这同时是钉子①在本讲的第二次出现，只是被压掉的那一维换了：抽检规则把「一整批件」压成「两件」，压掉的是时间维，而热漂移的全部信息就写在时间维上。它也解释了为什么整改必须同时做两件事——加机床热补偿是治因，改抽检间隔是治「看不见」。只做前者、不改抽检规则，下一个漂移源（环境温度变化、刀具热、冷却液温度）出现时，同样一个字都看不到。

【工程量级/典型值】热机时长与漂移量都是平台相关量，⛔ 不给数，取决于机床结构、冷却方式与车间环境，必须由本项目实测热机曲线后确定抽检间隔。⚠ 这条实测有一个容易被忽略的有效期：换季、换冷却液、改车间空调设定之后必须重测——热机曲线描述的是「机床 ＋ 环境」这个整体，环境变了它就不再成立。

【易错点】① 用「按班次首末件」这种与物理过程无关的节律定抽检——班次是排班制度，不是热学过程，两者在时间尺度上没有任何对应关系；② 热机曲线只测一次就长期沿用，上面那三种环境变化发生后不复测；③ 把批中件超差归因成「操作工中途动了参数」，去查人而不是查温度——这个归因几乎总是最先被提出来，因为它不需要任何数据支撑，而且被指的人很难自证清白。

1.5 三项分别合格不等于合成合格：齿高、平面度、平行度在装配后是相加的

【是什么】齿顶线与端板面的相对关系，是轴向间隙的直接来源。有三个几何量共同决定它：齿高一致性、端板平面度、齿顶面与端板面的平行度。这三项在装配之后是相加的——它们不是三个互相独立的验收项，而是同一条轴向尺寸链上的三段。

⇒ 由此得到一条产线放行规则：三项分别合格，但按最坏叠加超出 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 给定的轴向间隙分配带时，该件不予放行。

这条规则对测量与数据管理提出两个硬要求：三项必须同批测量（不同批测就无法叠加），并且必须绑定同一件号（否则算的是三个不同件的最坏组合——那是设计侧做公差分析时用的假设件，不是产线用来放行的实件）。

【为什么】三项各自的公差，是设计侧按统计方式分配下来的——分配时假定三项的偏差不会总是同向，因此允许每一项单独占用比「平均分」更宽的带。而产线放行做的是对单件的判断。当分配采用统计叠加、而放行采用分项判定时，两者之间就留下一条缝：一旦一批件因为某个共同原因（同一台机床、同一次刀补、同一段热漂移）全部落在各自公差带的同一侧，统计假设就失效了，最坏叠加从「小概率」变成「常态」。

这也是为什么这条规则要落在产线而不是设计。设计侧无法预知哪一批会同向偏；产线侧则每天都在看这三项的实测值，是唯一能当场发现「这批全偏一侧」的人。公差分析的方法本身、以及统计叠加与最坏叠加怎么选，归 I5-02 GD&T 与公差分析在热管理中的应用；本课只交付这一条产线放行规则。

⚠ 一句量级上的提醒：涡旋盘副的轴向与径向间隙是微米量级的量。⛔ 本课不给它的区间端点，也不拿它去与别的量做倍数比较——具体的间隙目标带与三项的分配全部由 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 与图纸给出。写下「微米量级」这四个字只为说明一件事：为什么这三项必须绑件号相加，而不能靠「反正各自都合格」蒙混过去。

【工程量级/典型值】三项的公差与轴向间隙分配带均为平台相关量，⛔ 本课不给数，由 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 与图纸给出。本节要交付的不是数值而是数据结构：三项测量值必须能按件号取回并当场求和。这是一条落在 MES 侧的硬要求，也是这条放行规则唯一的实现前提——判据再对，取不回数据也执行不了。

【易错点】① 三项分别由三台设备测、各出各的报告，件号对不上，于是「叠加」这件事在数据上根本做不到，规则写在文件里却从未被执行过；② 把「按最坏叠加判放行」误当成「设计要求最坏叠加」——两者不是一回事：产线用最坏叠加是一个更严的放行口径，目的是不把统计假设押在单件上，而不是在指责设计侧的分配方式；③ 只在来料检验时判一次，忽略后续工序（去毛刺、清洗、镀层）对齿顶面与端板面的改变——这三道工序都会动到参与叠加的那几个表面。

1.6 公差还能不能继续压，先看测量方案吃掉了公差带的多少

【是什么】型面偏差用三坐标（CMM）或专用型线/齿形测量仪评定。触发式与扫描式在采点密度上的差异，会直接改变评定结果——同一个工件，两种采法可以给出两个不同的轮廓度数值，而它们都没错，只是评定的对象不完全相同。

由此推出一个与设计公差同等重要的独立判断：这条公差带，在现有测量方案下测得出吗？判据是测量系统误差与公差带之比：比值大到一定程度时，先换测量方案，继续压公差没有意义。

比值偏大时，有三条可动的路：

• 换测量原理——触发式改扫描式，通用 CMM 改专用型线/齿形测量仪；
• 改评定方法——采点密度、滤波与拟合算法；
• 改测量环境——温度控制、工件等温时间。

【为什么】压公差的成本落在加工侧——更好的机床、更短的换刀周期、更严的环境控制；而它的收益可能被测量误差全部吃掉。原因在图 6 的三行里画得很清楚：测量系统误差的绝对宽度不随公差带一起缩小，所以公差带越窄，它占的份额越大，而且是加速上升的。当公差带被压到与测量误差同一量级时，判定结果里「真实偏差」的成分越来越少、「测量噪声」的成分越来越多，产线实际上开始按噪声做判定——合格与不合格之间的差别，有相当一部分只是同一个件测了两次的差别。

⚠ 这个机制在本课会出现两次。第二次是第 2 讲的「组距与量具重复性之比」——被反噬的对象从公差带换成了分选组距，机制完全相同：一个用来切分的宽度，被测量噪声占掉之后，切分结果就变成随机的。两处用同一套说法，⛔ 不要当成两件事去记。

【工程量级/典型值】⛔ 本课不给比值分档的具体数值——那是测量系统分析（MSA）的判据，属主是 M2-01 质量工具：PPAP/8D/SPC/MSA，公差与关键尺寸侧的口径归 I5-02 GD&T 与公差分析在热管理中的应用。本课只交付方向性用法：比值越大，公差带里留给真实加工能力的份额越小；大到一定程度时，继续压公差不产生任何可判定的收益。⚠ 测量系统能力的验收依据是 ISO 10360 系列（与 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 同口径；版次与实施日期以现行目录为准，引用前须核）。

【易错点】① 拿两种采点密度下的两份报告直接比大小，得出「这台 CMM 不准」的结论——比之前必须先统一评定方法，否则比的是两个不同的量；② 把测量误差算进「加工能力不足」，据此去买更贵的机床——买回来之后比值几乎不变，因为分母没有动；③ 工件从加工车间直接送三坐标、不等温就测，测量误差里混进热变形，而且这一项随季节变化，于是同一条工艺在冬夏两季表现不同，看起来像加工不稳定。

⚠ 附带一条边界声明：齿形评定标准只借评定思想，⛔ 不得跨射程套用。

ISO 1328 / GB/T 10095 体系是齿轮齿廓偏差的评定体系，涡旋盘不在它的适用范围内。可以借的是它的评定思路——把偏差沿展开方向展成一条曲线，再分解成倾斜、形状、波纹几个分量；⛔ 不得直接套用它的精度等级。评定量与公差带须按企业规范自定。

这条声明为什么必须显式写出来：外部审核、供应商技术协议评审这类场合会反复出现同一个问题——「你们的齿形精度是几级」。答一个等级号最省事，但那个等级号背后的评定量、基准与适用几何全都不成立；一旦被写进技术协议，就成了一条双方都无法验证的条款，而件已经按它量产了。拿甲侧的条款去管乙侧，是编造的一种形态，只是它披着一个标准号的外衣，比一般的编造更难被当场质疑。

没有等级号时替代方案是什么？用误差—展角曲线的形态判据（1.3）＋ 由间隙链反推出来的公差带（后者归 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封），而不是一个等级号。⛔ 本课不给等级号、不给条款内容与限值；只给三样：借用的评定思想是什么、标准号加上「版次与实施日期以现行目录为准、引用前须核」这句话、以及替代判据的去向。

⚠ 这里还有一个反向的错同样要防：因为不能套用等级，就干脆什么评定要求都不给，报告退化成一个最大偏差值——那就绕回 1.3 的坑里去了。不能套等级，不等于不给判据。

1.7 归因有顺序：先做 η_v 分离，才轮到查加工链

【是什么】本讲最后要把一句在行业里流传很广、也确实被夸大了的话说准。

准确表述是：型线设计冻结之后，实测容积效率的散差主要由加工与配合一致性决定。

⛔ 被禁止的说法是「压缩机性能几乎全部由制造决定」。这句话在本课只作为被点破的错句出现在本节与常见误区节里，⛔ 不得以正面表述出现在任何别处。两者看起来只差几个字，实际差在三处：它去掉了「型线设计冻结之后」这个前提，把「散差」换成了「性能」，把「主要由」换成了「几乎全部由」。

配套的是一条三步归因链：

① 先做 η_v 分离——判散差出在泄漏侧还是吸气受热侧。若在吸气受热侧，去查吸气腔容积、吸气滤网、吸气段压降，⛔ 与加工链无关。 ② 若泄漏主导，再分一次岔——是同批离散大，还是整批整体偏低？整体偏低指向设计或来料（型线、间隙分配带、材料），应回签设计侧；离散大才指向加工与配合一致性。 ③ 只有走到这一步，才去调型面报告看形态（1.3）、调分组记录看组别分布（第 2 讲）。

【为什么】那句被夸大的话之所以危险，不在于它「说得过头」，而在于它把排查的起点直接放到了加工链上。起点一错，后面每一步都在错的方向上用力：设计侧的问题（型线本身、间隙分配带定得不合适）与来料问题会被长期当成「产线没做好」，产线在一个可能根本没有解的方向上反复调参，而每一轮都能拿出「调了、确实有一点变化」的证据，于是这个循环可以持续很久，久到没有人再去质疑起点。

反过来，说准之后这句话仍然很有力量。它明确了一件事：产线要对「离散」负责。整批整体偏低不是产线的责任；但同批件之间散布变宽是——因为在型线冻结、图纸不变的前提下，件与件之间唯一还在变的东西，就是加工与配合的一致性。这条责任划分清楚之后，归因链第二个岔口才会有人愿意认真判，否则那一步会被当成推责的话术直接跳过。

【工程量级/典型值】η_v 的绝对值与散差带均为平台相关量，⛔ 不给数。η_v 分离测试怎么设计归 G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封，台架构成与测试方法归 L1-02 压缩机/泵/阀/风扇性能试验 与 L1-06 电动压缩机单体性能试验（量热计法台架）；本课只用它们的结论，即「散差落在泄漏侧还是吸气受热侧」这一个判断本身。

【易错点】① 拿单台机的 η_v 偏低就启动整条加工链排查——单台偏低可能是装配偶发，不是分布问题，而加工链排查的对象天然是分布；② 跳过 η_v 分离直接看型面报告，看到最大值都在带内就宣布「加工没问题」——这里连犯两条：既跳过了归因顺序，又只看了最大值没看形态（1.3）；③ 把这条归因顺序写进流程文件，却不写谁有权判定「泄漏主导」——判定权没有归属时，实际执行仍然会从加工链开始，因为那是最容易发起、也最不需要说服别人的一步。

本讲小结：型面这件事有两条独立的链——造出来是加工链的活，证明它落在带内是测量方案的活，混为一谈时测量侧的问题会被当成加工侧的问题去改。加工链上，稳定化工序是留量分配的一部分而不是可选的热处理；装夹是型面误差的第一来源，「在机合格、下机超差」一出现就指向夹紧变形，⛔ 不许用刀补去凑。交付物上，型面报告必须交误差—展角曲线而不是一个最大偏差值——形态才指整改方向；抽检规则本身是一个可判真假的对象，它隐含的「批内无漂移」假设必须被检验，间隔要按机床热机曲线定。放行规则上，齿高一致性、端板平面度与平行度三项在装配后相加，分项合格不等于合成合格，而这条规则的实现前提是三项同批测、绑同一件号。最后两条是方向：公差还能不能继续压，先看测量系统误差吃掉了公差带的多少（顺带记住齿形评定标准只借思想、⛔ 不套等级）；容积效率散差的归因必须先做 η_v 分离，确认泄漏主导且同批离散偏大，才轮到查加工链。
