E3-01 OBC / DCDC 散热设计

课程代码 E3-01 · 板块 E 电驱与电力电子热管理 / 车载电源热管理 时长 约 3.5 小时（7 讲） 前置 A1-06 热阻网络法与集总参数建模；E2-03 功率模块封装、DBC 与热阻网络；体系外前置（需自备）：电力电子基础：开关损耗与磁性元件 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 E3-01 大纲的完整展开版

---

引言：一只 1.92 W 的电容，可能比 110 W 的变压器更早出问题

OBC 与 DCDC 在整车热管理里是最容易被低估的一类热源。它们单体功率不算大，效率也不低；但它们被装进一个 IP67 的密封铝盒，盒里的空气几乎不流动，所有的热最后只有一条主路——沿固体传导到壳体、到冷板、进冷却液。热源多、路径窄、腔内没有对流可依靠，这就是这门课要处理的处境。

本课要敲的第一根钉子：先撞限值的，不一定是损耗最大的那一件

做电源盒热账，最自然的动作是把损耗从大到小排一排，然后从最大的那一项开始改。这个动作在本课是错的，而且错得很隐蔽——它不会让你算出一个离谱的数，它只会让你把钱花在不解决问题的地方。

判据应该是这样一条：谁先撞限值，看的是「该热源自己的损耗 × 它独占的那段热阻」再对上「它自己的限值」，而不是比谁的损耗绝对值大。这里的关键是，热阻链上的各段并不承载同一个热流——结到壳（R_jc）、TIM、基板与壳体的扩散（R_spread）、壳壁法向（R_wall）这几段是逐热源独占的，只承载该热源那一份损耗；只有冷板基体到冷却液的对流以及冷却液的沿程温升是全盒共享的，承载的是所有热源汇集之后的总损耗。（「共享段／独占段」这个划分与「损耗 × 独占段热阻 → 对上各自限值」这条排序判据，是本课为把这件事讲清而归纳出来的命名与规则，不是既有标准或通用术语。）

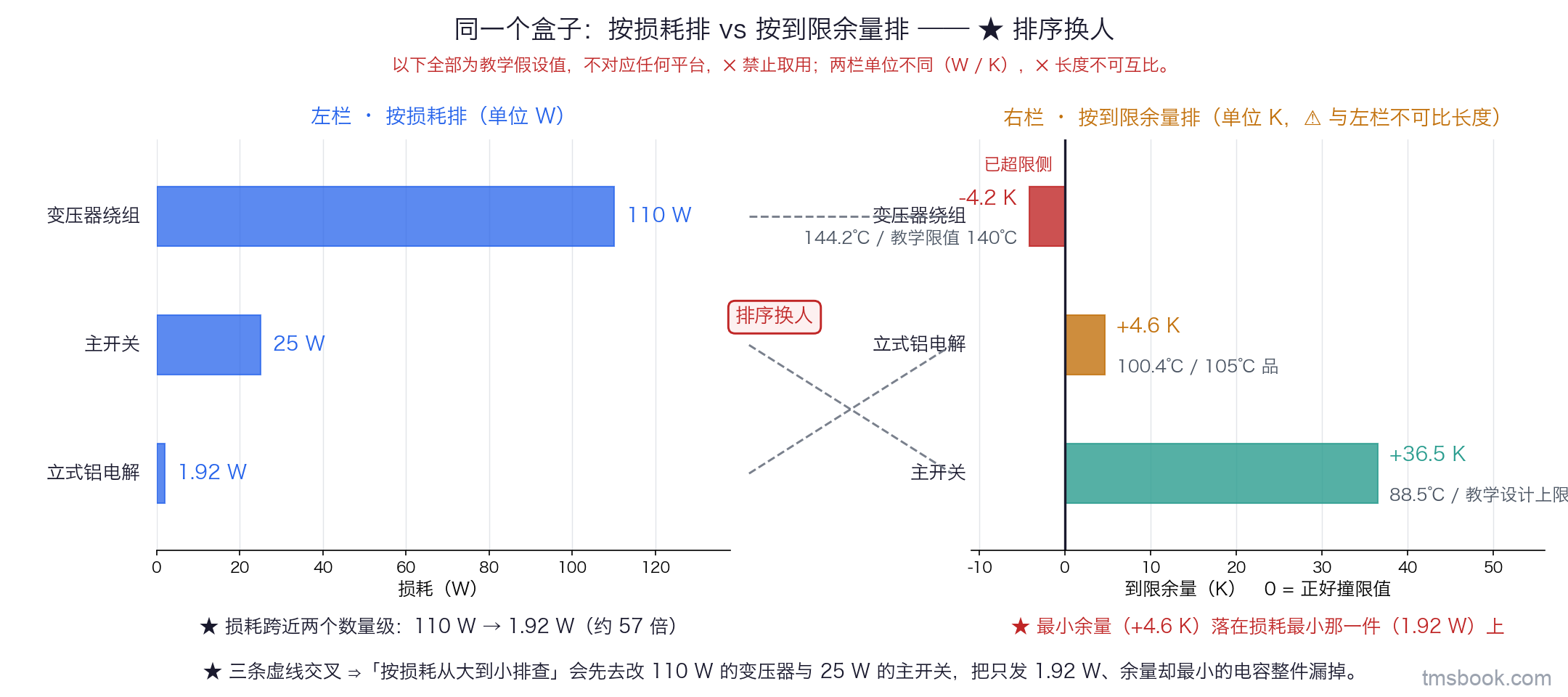

本课用一个贯穿全篇的教学算例把这条钉死。同一个 11 kW 三合一电源盒里：

• 变压器绕组只分到 110 W，但它在冷板投影之外、独占段热阻大，算出来 144.2℃，已经越过 140℃ 的教学限值 4.2 K；
• 主开关 25 W，独占段短、有成熟的 TIM 与压紧方案，算出来 88.5℃，对 125℃ 的教学设计上限还有 36.5 K 余量；
• 一只立式铝电解电容只自发热 1.92 W，因为它悬空在腔内、没有任何导热连接，芯温算出来 100.4℃，对 105℃ 品只剩 4.6 K 余量——三件里最紧的一件。

⚠ 这一组数（以及后文出现的 579 W、67.2℃、105.7℃、1.2 K 等）全部是为讲清算法而设的教学假设值，不对应任何平台，⛔ 禁止取用。真实数值必须由本项目自己的效率面实测、损耗仿真与热仿真给出。

三件的损耗从 1.92 W 到 110 W 跨了近两个数量级，而余量排序与损耗排序完全不同。读者若照「按损耗从大到小排查」去做，会做出这样一个具体动作：先去改功率半导体侧（加大 TIM 面积、要更大流量、要更低入口水温），而这些动作大部分作用在共享段上；对独占段主导的变压器，改完之后绕组温度几乎纹丝不动。排到 2 W 量级时通常已经收工，那只电容根本不会被排查到。

第二根钉子：「最恶劣工况」不是一个点，是一个热源一个

第二个容易走捷径的地方是工况。很多热账只做一个工况——慢充连续满载——然后宣称覆盖了最恶劣情况。这里有两层错。

一层是效率。η 是 (负载率, 输入电压) 上的一张面，不是一条线；而损耗按 P_loss = P_out·(1/η − 1) 反算出来之后，最大损耗点通常不落在效率峰值点上——轻载段开关损占比高、满载段导通损占比高，两端效率都会掉，而损耗峰常出现在「效率已经掉下来、输出还很大」的中高载区。只取峰值效率一个数乘全工况，或者只测 20%/50%/100% 三个点、把输入电压那一维整维漏掉，都算不出真正的最恶劣点。

另一层是：最热的件会随工况换人。慢充连续满载时是磁件；直流快充时 OBC 停、DCDC 与 PDU 独自工作，热源分布完全变了；待机休眠时辅源与驱动是盒内唯一的持续热源；而铝电解电容的最恶劣点常在低温冷启动侧——它的 ESR 在低温抬高，自发热反而更大。⛔ 因此不存在一个能代表全盒的「最恶劣工况」，本课要交付的是一张「工况 × 热源」的矩阵，而不是一个工况点。

反过来最容易读错的一条：磁芯「越热损耗越大」只在一半温区成立

这门课有一条判据特别容易被读反，先在这里点破，第 2 讲会用一个正面小节完整展开。

「磁芯热了 → 损耗更大 → 更热」这句正反馈，只在功率 MnZn 铁氧体比损耗 P_v(T) 谷点的右半支成立。P_v 随温度是 U 形（谷值温度典型落在 80~100℃ 量级，牌号相关），不是单调上升；谷点左侧升温反而是负反馈。

两种读反方式指向的动作方向恰好相反：读成「单调上升、必然热失控」，会在谷点左侧（低温启动、轻载、常温台架）把磁件损耗算高，过度加散热、把本就有限的冷板投影抢给磁件；读成「铁氧体越热损耗越小、能自稳」，会在谷点右侧（OBC 磁件常年工作在 100~120℃ 典型区间，恰在谷附近或右侧）把损耗算低，漏掉真正成立的那一支正反馈。

读者会做错的那个具体动作是：在盒级热仿真里把磁芯损耗设成 25℃ 数据表的一个常数。这一步同时犯了两个方向的错——左侧算高、右侧算低——而右侧那次「算低」正好落在高温满载这个真正的校核工况上。结果是仿真显示通过，实车却因绕组超温触发降功率。本课的典型案例正是这个形态。

这里必须当场补两条边界，否则改完还会读回去：

1. 「有谷」不是全称。铁粉芯、铁硅铝一类 PFC 电感常用材料的 P_v(T) 常是单调上升、全程无谷，正反馈从室温就成立——这一支反而更该按正反馈处理。
2. 「有正反馈」不等于「必然发散」。会不会热失控取决于该磁件独占段热阻与冷板散热能力构成的闭环增益。⛔ 不得据「右半支有正反馈」直接判热失控，也不得据「左半支是负反馈」判它安全。

本课的射程：盒内到壳体/冷板这一段

本课做的是：盒内热源全集与损耗反算 · 磁件的产热与散热 · 器件到冷却液的分段热阻网络 · 盒内结构方案（冷板、灌封、密封腔、壁厚、绝缘约束）· 电容自发热与两类电容各自的寿命模型 · 温度限值全集与降额 · 验证手段的分工与敏感性分析。

本课不做的部分只给类型与去向，⛔ 一律不给限值：功率器件封装内部的分层热阻与 Zth 拟合见 E2-03 功率模块封装、DBC 与热阻网络；PCB 面内扩散、铜厚与热过孔见 E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型；壳外翅片与风冷见 E5-01 自动驾驶域控/大算力芯片散热设计；TIM 涂覆工艺与 BLT 控制见 H5-02 TIM 涂覆工艺、厚度控制与接触热阻，界面材料与灌封材料的牌号选型见 H5-01 导热界面材料（导热垫/凝胶/灌封）选型；灌封胶 A/B 计量混合的工艺闭环见 H4-03 结构胶/密封胶粘接工艺与耐久；充电链路母排与整车回路排布见 E3-02 车载充电系统与高压配电盒热管理；对外放电（V2L）的完整工况与使能判据见 E3-03 对外放电（V2L）工况的车载电源热管理与使能判据；主驱侧 DC-Link 薄膜电容的完整展开见 E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源；TSP 标定、双界面法与结构函数判读的完整流程见 L7-04 电子/功率器件热测量与表征：TSP 标定、JESD51 热阻实测与结构函数判读；腔内对流的换热关联式见 A1-02 对流换热：自然对流、强制对流与换热系数估算；冷却液配方与老化见 H7-01 冷却液（乙二醇型）配方、性能与劣化。热阻网络法与集总参数建模本身作为工具直接使用，方法见 A1-06 热阻网络法与集总参数建模入门。

冷却液入口水温与流量是本盒的外部边界，由整车低温回路给出，本课不定值——本盒只能据此向整车提散热量与入口水温需求。

七讲怎么走

• 第 1 讲　产热从哪来：把 η 的口径钉死、反算 P_loss，再把它拆到每一个热源上；同时摊开热源全集（八类）与工况全集（十类），并给出「工况 × 热源」矩阵。
• 第 2 讲　磁件产热有多大：铜损的 k_ac 与热态 R_dc、铁损的 Steinmetz 及其有效域、方波励磁为什么要用 iGSE、直流偏置的影响；反钉子在这一讲正面点破；再按热态 B_s 校核磁通裕量。
• 第 3 讲　磁件的热怎么出去：磁件的独占段为什么要连穿最多层低导热材料（这是路径层数口径，⛔ 不是说它的热阻值在全盒最大——第 4 讲的教学算例里热阻值最大的反而是主开关）、五种散热手段各作用在哪一段、三种绕组形式的取舍，以及绕组测温的口径问题。
• 第 4 讲　分段热阻网络：主钉在这一讲落地——共享段与独占段各代入哪一个损耗、扩散热阻与 TIM 热阻怎么拆、怎么先算占比再动手、多热源怎么耦合。
• 第 5 讲　结构方案：冷板集成三种做法、灌封的四维权衡、密封腔内对流与辐射的真实地位（以及反过来读会错在哪）、壁厚为什么存在最优值（⛔ 只给判据与估算思路、不给最优厚度的数值）与绝缘配合这道硬约束。
• 第 6 讲　电容这一类热源：纹波频谱分解后逐段算自发热、芯温不是壳温、铝电解与金属化薄膜两类必须分列；那只 1.92 W 的电容在这一讲合上主钉。
• 第 7 讲　限值、降额与验证：温度限值分层的全集与各自的测点口径、「限值」其实是三个不同的数、降额策略与迟滞带、瞬态判据、验证手段的分工与敏感性分析。

之后是动手做（两张交付表）、典型案例详解、常见误区与小结。全课凡涉及平台相关量的地方，一律写清「取决于什么、须由谁实测标定」，⛔ 不给可直接取用的数——这是合格答案，不是缺项。

第 1 讲　产热从哪来：损耗构成与效率曲线

热设计的第一步不是选冷板、不是挑 TIM，也不是先跑一版盒级 CFD，而是把这本账算清楚：这个盒子里一共有多少瓦，分别落在谁身上。这一讲要做的就是这本账，而且要拆到「每一个热源自己有多少瓦」这一层——因为第 4 讲的热阻网络是逐热源算的，手里只有一个「全盒总损耗」的数，你算不出任何一个器件的结温，也算不出任何一个绕组的温度。

这一讲同时要点破两件很容易被跳过的事。第一件：工程上常说的「损耗四块」是一种按机理的分类，它不是盒内热源的全集——沿着功率主链路数下去，会有整整四类热源从头到尾不出现，而清单看起来仍然是完整的。第二件：「最恶劣工况」不是一个点。它是一张「工况 × 热源」的矩阵，最热的那个件会随工况换人。这两件事都不属于精度问题，它们属于「整块内容不在」的那一类缺陷，事后靠调参数补不回来。

1.1 OBC 与 DCDC 是两条结构不同的链路，热账模板不能共用

先把两条链路的结构分清楚，因为热源清单、持续时间与最恶劣工况的定义都跟着它走。

OBC（车载充电机）走的是 AC→DC，链路上有两段：前一段是 PFC 级（工频整流 + 升压，含升压电感与 PFC 桥臂），后一段是隔离 DC/DC 级（主开关、主变压器、谐振电感、整流管），中间夹着高压母线电容。DCDC（高压→12V/48V）只有隔离降压这一段，但它的输出电流大得多，发热重心落在同步整流与输出侧的母排、滤波元件上，而不在开关损那一块。

这个结构差异直接改写热账：OBC 侧磁性元件的数量与母线电压都更高，磁件往往是它的产热大头；DCDC 侧的产热更集中在大电流的导流与整流环节。两者的最恶劣工况定义也不同——OBC 的典型热工况是慢充连续满载、以小时计的长时稳态；DCDC 的典型热工况是行车时长时间中载，外加大灯、风扇、座椅加热、电动转向同时动作时的峰值。

量级上可以给一个方位感：OBC 峰值效率典型 94~96%，DCDC（高压→12V）峰值效率典型 92~95%（典型区间，随单相/三相、功率档与拓扑变化）。⚠ 这两个区间只用来建立量级感，区间端点不是可承诺值；更要紧的是，峰值效率不是全工况效率，损耗必须按效率面反算，理由见 1.6。

这里最常见的错：三合一盒（OBC + DCDC + PDU）里两者共壳、共冷板、共冷却液，于是很多人只按「OBC 满载」做一套热账就交差。这样做会整段漏掉一个热源分布完全不同的状态——OBC 停机或旁路、DCDC 独自长时工作。直流快充就是这个状态：上链停了，下链和 PDU 在工作，盒内热点换了人，而按 OBC 满载做的那套热账里根本没有这一行。

1.2 先钉死 η 的口径，再代 P_loss = P_out·(1/η − 1)

反算损耗只有一个式子：

P_loss = P_out·(1/η − 1)

式子本身没有难度，难在代进去之前 η 到底是什么。这里有三个口径陷阱，任何一个错，损耗都会系统性地偏向同一侧——不是随机误差，是偏。

陷阱一：η 含不含辅源与控制功耗。效率的分子分母边界画在哪个端子上，决定了辅助电源、驱动、MCU 这些持续耗散要不要算进损耗。规格书标称的效率常常是在特定输入电压与特定负载率下测得的，而且往往不含待机与辅源功耗；把这样一个数当成全域常数用，损耗会被低估，且低估的正是「轻载与待机时唯一还在发热」的那一类件。

陷阱二：P_out 取直流侧还是交流侧。对 OBC 来说，交流侧的视在功率、有功功率与直流侧输出功率不是同一个量；口径不声明就代入，等于在式子里换了分母。

陷阱三：单点效率还是全域效率面。拿「峰值效率」一个数去乘全工况，是本讲后面 1.6 要专门点破的错。

还有一条容易混的：⛔ P_in·(1−η) 与 P_out·(1/η−1) 不得混用。两者不等，且方向固定——由 η = P_out/P_in 直接得两者之比为 1/η > 1，所以 P_out·(1/η−1) 大于 P_in·(1−η)。用错了会一路偏低。

教学算例（本课后续一直用它）：取 P_out = 11 kW、η = 0.95，则

P_loss = 11000 × (1/0.95 − 1) = 578.95 W ⇒ 本课统一写 579 W。

⚠ η = 0.95 与由它算出的 579 W 都是教学假设值，不对应任何平台，⛔ 禁止取用。设它们只有一个目的：把算法讲清楚，让后面每一段热阻链都有一个可以逐步复算的输入。

⚠ 真实情况下，本盒的实际总损耗及其在各类热源之间的分配是平台相关量，取决于拓扑、器件选型与控制策略，须由效率面实测与损耗仿真确定，⛔ 不给数。

1.3 「损耗四块」是一种机理分类，它不是热源全集

拆账的起点通常是这四块：开关损耗、导通损耗、磁件损耗、母线电容与驱动/辅源损耗。先把每一块随工况往哪个方向走说清楚，后面扫工况才知道该往哪看：

• 开关损耗：随开关频率与母线电压上升，随负载率变化弱——所以它在轻载段的占比反而高（绝对值不大，但分母小了）；
• 导通损耗：随电流平方上升——满载段它主导；
• 磁件损耗：铁损随频率与磁通密度幂次上升，铜损随电流平方上升，且两者都与温度耦合（第 2 讲整讲在讲这件事）；
• 母线电容与驱动/辅源损耗：基本恒定，不随负载率显著变化——所以它在待机与轻载时是占比最高的那一块。

这四块很有用，但要看清它是按损耗机理分的，不是按「盒里有哪些件」分的。两者的差别在于：按机理加总，你得到的是一个总数；而热阻网络要的是「哪个件发了多少瓦」。按这四块加总的结果常常与实测差几十瓦，而「差在谁身上」这个问题，四块这个分法本身答不了——它没有「件」这一维。

1.4 热源全集要按「盒内一切耗散功率的件」重建，八类逐类核对

所以要换一条线索重建清单：不问「有哪几种损耗机理」，问「盒内一切耗散功率的件有哪些」。按这条线索，本课把热源归成八类，逐类核对本盒有没有：

• a 功率半导体：PFC 桥臂、主开关、同步整流管、体二极管与续流器件、吸收网络里的开关；
• b 磁性元件：PFC 电感、主变压器、谐振电感、共模/差模电感、输出滤波电感；
• c 电容：母线铝电解、DC-Link 金属化薄膜、谐振电容、X/Y 安规电容、输出滤波电容；
• d 电阻类：分流器与采样电阻、泄放电阻、预充电阻与 NTC、均压电阻、RC/RCD 吸收电阻；
• e 导流与连接件：母排、螺接界面接触电阻、连接器与端子、PCB 走线与过孔、熔断器；
• f 辅源与控制：辅助电源变换器、驱动 IC 与栅极电阻、MCU、隔离器件、通信收发器；
• g 机电件：继电器/接触器的线圈与触点（本盒集成 PDU 功能时）；
• h EMC 滤波件：共模电感、磁环、Y 电容。

⇒ 如果你沿 a→b 这条最熟悉的「功率链路」线索往下数，必漏 d / f / g / h 整四类。

为什么这种漏特别危险：漏掉的类不会以「少了一条」的形式暴露出来。它是整类不出现——你的清单上每一行都对，加起来也像个完整清单，只是那四类从来没有被写下来过，于是也永远不会被评审、被仿真、被测点覆盖。

它们各自在什么时候变成主角，正是不能漏的理由：

• f 辅源与控制在待机休眠与轻载时，可能是盒内唯一持续发热的件（典型量级为十瓦级，取决于拓扑与路数）；
• d 电阻类在预充与故障瞬态里是峰值热源——它的判据是热容不是热阻（见 1.7）；
• g 机电件与 h EMC 滤波件常常悬空在腔内，没有导热通路——它们的散热路径不是传导，而是腔内自然对流与表面辐射（这一支在第 5 讲展开，它同时也是本课最容易被两个方向读反的地方）。

自检两问（每次建热源清单都要过一遍）：① 我刚才是沿什么线索数的？② 有没有不在这条线索上、但同属「盒内一切耗散功率的件」的？

还有一个易错：只在满载工况下建热源清单。待机、轻载与低温工况会把完全不同的一组件推到最前面——这正是 1.8 那张矩阵要解决的问题。

本课在这八类上的射程：a~h 的产热量级与它们在热阻网络里的归属，本课全讲；a 类封装内部的分层（芯片→烧结→DBC→基板）不展开，见 E2-03 功率模块封装、DBC 与热阻网络；c 类的纹波频谱分解本课在第 6 讲讲方法，主驱侧 DC-Link 的完整展开见 E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源。

1.5 拆账要拆到热源，不能停在一个总数

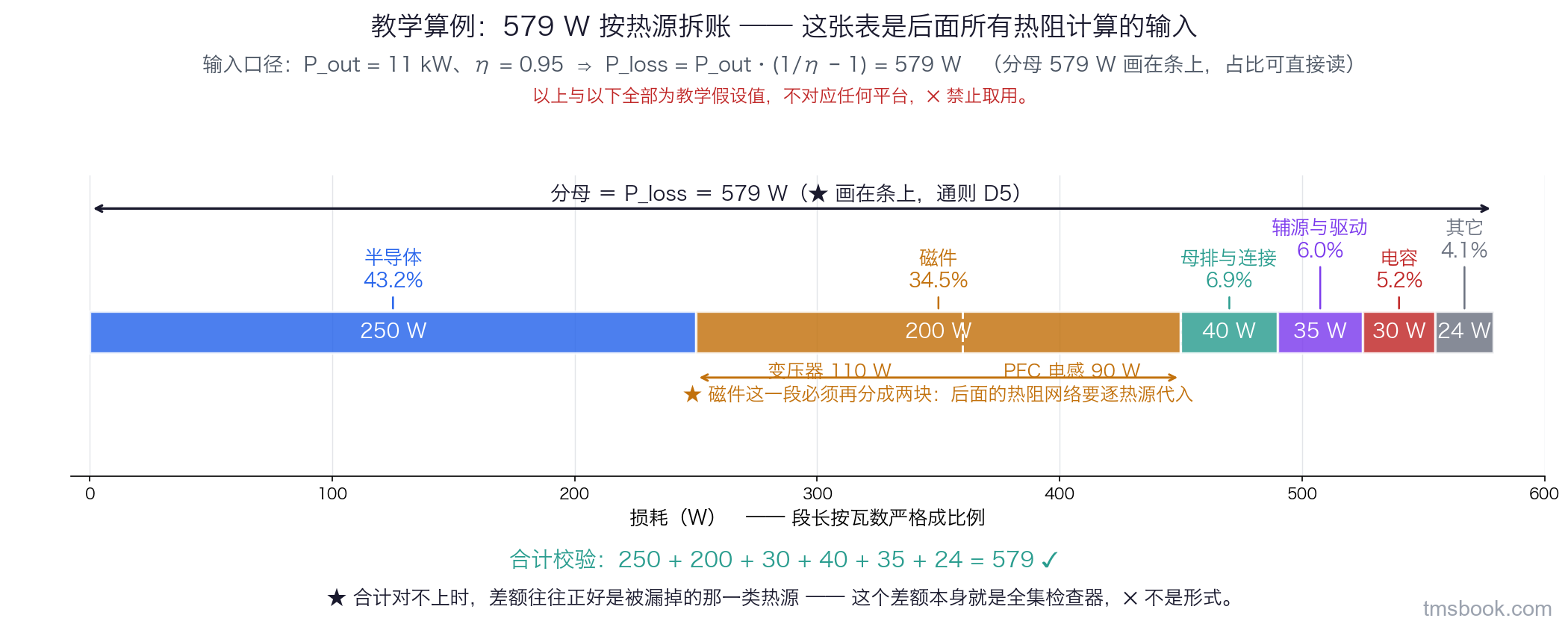

现在把 1.2 的 579 W 拆下去。下面这张表是本课后面所有热阻计算的输入：

热源	教学假设损耗	对应全集类
半导体	250 W	a 功率半导体
磁件	200 W（变压器 110 W + PFC 电感 90 W）	b 磁性元件
母排与连接	40 W	e 导流与连接件
辅源与驱动	35 W	f 辅源与控制
电容	30 W	c 电容
其它	24 W	d 电阻类 + g 机电件 + h EMC 滤波件
合计	579 W	—

⚠ 表中全部数值为教学假设值，不对应任何平台，⛔ 禁止取用。合计校验：250 + 200 + 40 + 35 + 30 + 24 = 579 ✓。

为什么必须拆到这一层：第 4 讲会把这张表逐行代进热阻链。只有全盒总损耗这一个数，你算不出任何一个结温——因为热量从每个热源出发时，先要各走各的一段路，那一段路上只有它自己那一份瓦。磁件那一格之所以还要再分成变压器 110 W 与 PFC 电感 90 W 两块，也是这个道理：它们是两个件、两条路、两个限值，不能当一个热源代。

这里可以先立起本课的主判据（它的完整代入规则在第 4 讲）：谁先撞限值，判据是「该热源自己的损耗 × 它独占的那段热阻」再对上「它自己的限值」，⛔ 不是比谁的损耗绝对值大。本讲只负责把左边那个「自己的损耗」拆出来；「哪一段是它独占的、哪一段是全盒共享的」在第 4 讲。⚠ 说明一句：热阻链的「共享段 / 独占段」这个划分与命名，以及上面这条排序判据，是本课为讲清代入规则而归纳的，⛔ 不是某份标准里的既有术语。

这张表最薄弱的一行是「其它 24 W」。d、g、h 三类被合并进去之后就看不见了，而它们恰恰是 1.4 里说的「整类不出现」那四类中的三类。教学表为了不喧宾夺主把它们合了一格，真实项目里这三类必须各占一行——否则你在做敏感性分析、排测点、审热像图时，都不会想起去看它们。

还有一个动作要养成：拆账表的合计与总损耗对不上时，⛔ 不要直接把差额丢进「其它」了事。差额往往正好落在被你漏掉的那一类热源上——这个差额本身就是全集检查器。

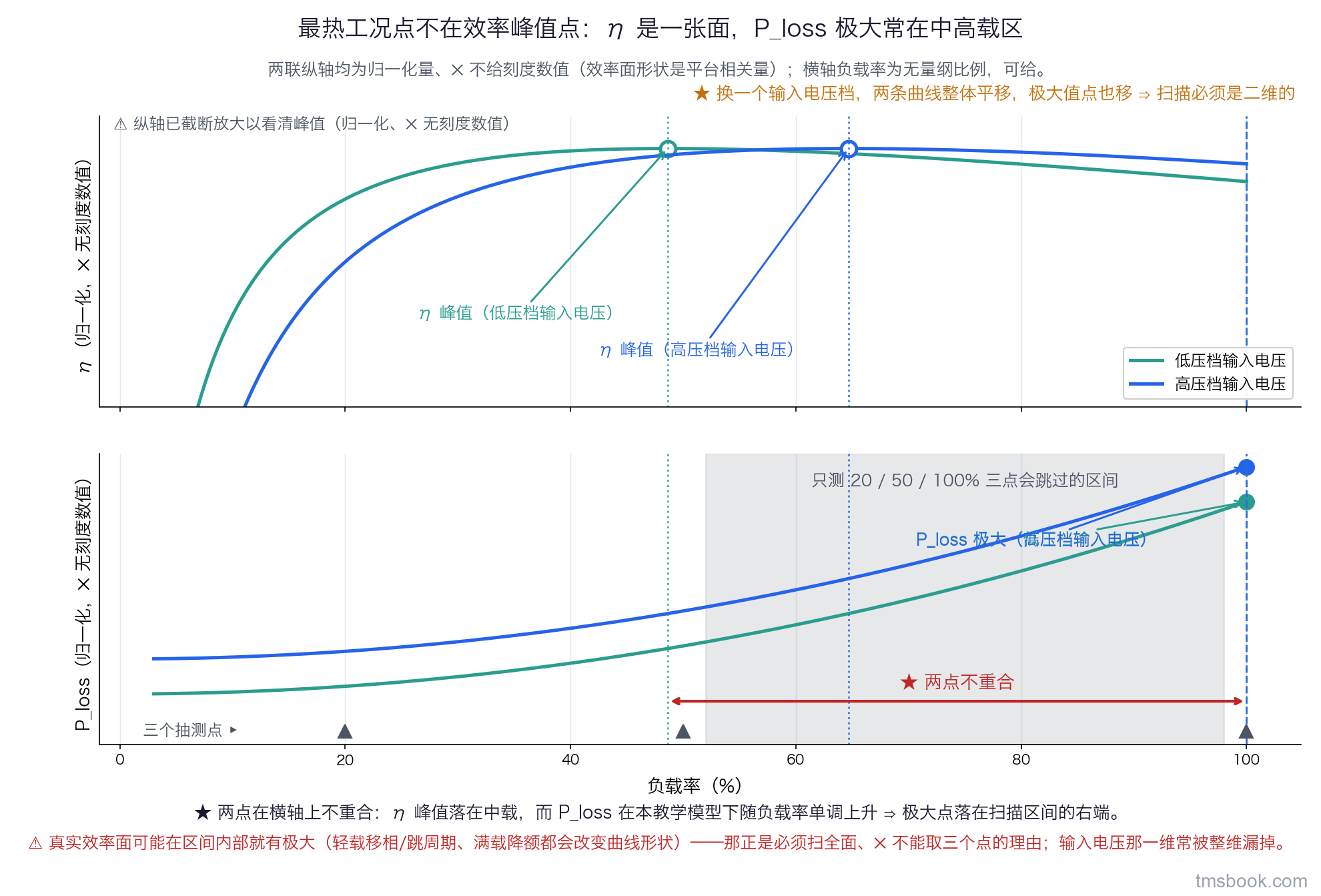

1.6 最热的工况点常不在效率峰值点：η 是一张面，不是一条线

1.2 里我们代了一个 η 就算出一个损耗。真实的 η 不是一个数，它是 (负载率, 输入电压) 上的一张面。把这张面反算成 P_loss 面之后，要找的是整张面上的极大值，不是效率的峰值点。

为什么两者不重合：η 在轻载与满载两端都会掉下来——轻载段开关损占比高（损耗基本恒定而输出很小），满载段导通损占比高（损耗随电流平方涨）。而 P_loss = P_out·(1/η − 1) 是输出功率与效率两者的乘积效应：轻载时 (1/η − 1) 大但 P_out 小，满载时 P_out 大但 (1/η − 1) 未必最大。最大损耗常常落在「效率已经掉下来、但输出还很大」的中高载区，而不在效率最漂亮的那一点上。

第二维不能省：换一个输入电压档，整条效率曲线会整体平移，P_loss 曲线的极大值点也跟着移。所以扫描必须是二维的——全负载率 × 全输入电压。

⛔ 最恶劣工况点的位置（负载率与输入电压）本课不给数：它取决于效率面的形状，是平台相关量，须扫全负载率 × 全输入电压 × 全工况实测确定。

最常见的两个错：一是只测 20% / 50% / 100% 三个负载点就宣称「扫过全工况」——三点抽测会整段跳过真正的最恶劣区；二是输入电压那一维常被整维漏掉，只在额定输入电压下测完就收工。第二个错更隐蔽，因为报告里那条曲线看起来很完整。

1.7 工况全集是十类，判据由持续时间与热时间常数的相对关系定

扫效率面解决的是「同一种运行方式下哪个点最狠」。但电源盒不止一种运行方式。本课把工况归成十类：

慢充连续满载 · 慢充轻中载（母线电压高、开关损占比高）· 直流快充（OBC 停或旁路，DCDC 与 PDU 在工作，盒内热点换人）· 行车 DCDC 长时中载 · 行车 DCDC 峰值（大灯、风扇、座椅加热、电动转向同时）· 对外放电 V2L · 高温驻车后启动 · 低温冷启动 · 待机休眠 · 故障与降额（缺相、输入跌落致电流上升、泵或风扇失效）。

每一类都要写清三样：热边界（谁在工作、边界温度是多少）、持续时间、用哪一套判据。

第三样最容易错。稳态判据（热阻链）适用于连续工况，热容判据适用于短时工况，两者选错会整类判反：用稳态热阻去判一个只持续几百毫秒的预充瞬态，会把峰值整个抹平，结论是「远未超限」；反过来用热容去判一个持续数小时的慢充满载，会得出「还能撑很久」的假余量。量级上，慢充连续满载常以小时计，属完全稳态；预充与故障瞬态以毫秒到秒计，须用热容判。

⚠ 两套判据之间的分界不是一条固定的线：它取决于该热源自己的热时间常数，逐热源不同——同一个 10 秒的负载跳变，对一只小体积的采样电阻早已是稳态，对一整个变压器还远在瞬态段。瞬态判据本身在第 7 讲展开，热阻曲线（Zth）的拟合与网络化见 E2-03 功率模块封装、DBC 与热阻网络。

⇒ 沿「慢充满载」这一条线索枚举工况，必漏待机休眠、低温冷启动、直流快充时 DCDC 独自工作、故障与降额四类。

这里的关键易错是把「最恶劣」等同于「功率最大」。低温冷启动的功率并不大，但铝电解电容的 ESR 在低温显著抬高，它的自发热与寿命消耗都在这一档最重（第 6 讲会把这条链算完）。按功率大小排工况，这一档会排在很后面，甚至根本不进表。

1.8 「最恶劣工况」不是一个点，交付物是「工况 × 热源」的矩阵

把 1.6 与 1.7 合起来，就得到本讲的第二个结论，它也是本课的一根副钉：

⛔ 不存在一个能代表全盒的「最恶劣工况」。最恶劣工况是一个热源一个。

⇒ 交付物不是一句「最恶劣工况 = 45℃ 环温慢充满载」，而是一张行为工况、列为热源大类的矩阵，逐格回答「这一格里谁最热、用哪套判据」。举四个已经能定性填出来的格子：

• 慢充连续满载 × 磁性元件：本课案例就是这一格——变压器绕组先于功率器件撞限值；
• 低温冷启动 × 铝电解电容：ESR 随温抬高，自发热与寿命消耗都在这一档最重；
• 待机休眠 × 辅源与控制：这一档里它是唯一持续发热的件；
• 直流快充 × 功率半导体：OBC 停，DCDC 与 PDU 侧独自工作。

注意这四格里有三格不在「慢充满载」那一行——这就是为什么按单一工况做热账会漏判，而且漏的方式是「那个格子从来没有出现过」。

矩阵里剩下的大片格子应当留白。⚠ 留白不是没做完，它本身就是判据：这些格子属平台相关量，必须由本项目逐格实测或仿真填上；把它们默认成「不重要」或「已经核过」，正是默认值不会被任何测试覆盖的那种错。

1.9 对外放电（V2L）：本讲只说它改变什么，⛔ 不给限值

工况全集里的 V2L 需要单独说一句，因为它改变的不是数值，是结构。

功率反向之后，原来的同步整流管转做主开关、谐振级转成反向 LLC/CLLC 运行、磁件的工作点整体迁移。结果是承热部件换人：正向充电时排在后面的件，反向放电时可能排到最前面。对本课的热阻网络而言，这意味着独占段的归属要重排——不是把原来那张表的数字改一改，而是要重新问一遍「这一份瓦是从哪个件出发的、它自己那段路是哪一段」。

⛔ 本课不核 V2L 的使能门限与仲裁次序，也不给这条工况下的任何限值——给了，读者会当验收依据用，而这些量本课一条都没有核过。完整的工况定义与使能判据见 E3-03 对外放电（V2L）工况的车载电源热管理与使能判据。

易错：把正向充电的热账直接套到反向放电上。单位输出损耗比不同、连续时长不同（V2L 常在轻中载区连续数小时），且泵与风扇的使能策略也可能完全不同——整车在停车放电时是否让水泵按充电时的策略运行，是一个要单独确认的前提，⛔ 不能默认。

本讲小结：产热这本账要拆到「件」这一层。① OBC 与 DCDC 是两条结构不同的链路，热源清单、持续时间与最恶劣工况各不相同，⛔ 不能共用一套热账模板；② 用 P_loss = P_out·(1/η−1) 反算之前，先钉死 η 的三个口径（含不含辅源、P_out 取哪一侧、单点还是全域），且 ⛔ 不得与 P_in·(1−η) 混用；③ 「损耗四块」是机理分类不是热源全集，按「盒内一切耗散功率的件」重建的八类里，沿功率链路数会整类漏掉电阻类、辅源与控制、机电件、EMC 滤波件；④ 拆账表要拆到热源、合计要校验，差额本身就是全集检查器；⑤ 效率峰值点不是最热点，η 是 (负载率, 输入电压) 上的一张面，必须二维扫；⑥ 工况全集十类，稳态判还是热容判由持续时间与该热源的热时间常数定；⑦ 交付物是「工况 × 热源」矩阵，⛔ 不存在一个能代表全盒的最恶劣工况。这张拆账表与这张矩阵，是第 2 讲（磁件产热）与第 4 讲（分段热阻网络）的全部输入。
