D6-03 储能电池舱温控系统设计：液冷机组选型、舱内环境与户外全年运行
课程代码 D6-03 · 板块 D 电池热管理 BTMS / 储能与换电延伸 时长 约 3.5 小时（6 讲） 前置 D6-01 储能电池热管理与车用方案的差异；D6-02 换电站/换电电池包热管理；C6-03 大空间/商用车/客车空调系统设计；D5-03 电池包防潮、冷凝水与 IP 防护 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D6-03 大纲的完整展开版
引言：先问「你站在哪条线上」，再看那个数
一座 20 尺的集装箱式液冷储能舱运到站上，温控这一摊要做的事看上去很清楚：找一份当地的气象资料，翻一本机组样本，对着温差目标选一台机组，再把控制参数填进去。三样输入、一张选型表、一组设定——绝大多数方案就是这么出来的。而这些方案出问题的方式高度一致：表上每一格都填了数，却几乎没有一格说得清这个数是站在哪条线上算出来的、由哪个自变量决定、换一个站点会往哪个方向动。本课要做的不是给你一张填好的表，而是把这张表拆开，让它的每一行都能被追问、被复核、被换到下一个站点时重新算一遍。
本课的对象是户外静置的集装箱式液冷储能舱：舱外一台风冷冷凝式液冷机组带着液侧回路，舱内一套空调管着气侧，全年无人值守地暴露在一个具体站点的气候里。本课的交付物固定是四件——一份写死了取样口径的全年负荷与自耗电账；一张七项判据逐项写出取值、取值来源与失效边界的机组选型表；一套舱内空气侧的判据与测点方案，外加一条与舱内实测露点联锁的供水温度下限设定；一张户外环境修正与降额工况清单。最后用四条运行策略在同一条全年气象序列上做一次差分，把这四件闭合到项目的经济性上。
本课不重讲的东西比它讲的还多，这是有意的。储能舱温控站在一条很长的引用链下游，凡是别处已有属主的机理，本课一律只给类型与去向，⛔ 不重推、⛔ 不给限值与条款内容：电芯产热的两项式与能量型／功率型分型、RTE_sys 与 LCOS 的定义与自耗电记账口径、温度—寿命关系、簇级并联支路的水力均流、冷却路线级（风冷／液冷／浸没）的选型，本体归 D6-01 储能电池热管理与车用方案的差异；负荷构成、两笔账与两个 η 的定义、以及「同时率是设计变量不是常数」这一条，本体归 D6-02 换电站/换电电池包热管理；围护传热与日照得热两式、以及大空间机组与多区送风，本体归 C6-03 大空间/商用车/客车空调系统设计、P2-01 客车顶置空调系统设计、P2-02 大空间多区送风与整车热舒适；结露判据、Magnus 式与 IP 代码的读法，本体归 D5-03 电池包防潮、冷凝水与 IP 防护；含湿量、焓湿图与高原换图，本体归 A2-04 湿空气物理与焓湿图：空调负荷计算基石；冷板与流道归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性；气流组织与温度场 CFD 归 J4-01 乘员舱气流组织与温度场 CFD，温度分层机理归 C2-08 温度分层（stratification）与左右温区控制；积灰使阻力曲线上移、风机工作点左移归 C2-04 鼓风机与蜗壳设计：风量—噪声平衡，滤材的效率—压降—寿命与在线阻塞度估计归 C4-01 空气过滤：PM2.5/HEPA/活性炭与 AQS 传感；盐雾试验谱的适用场景归 I6-03 腐蚀防护与环境适应性设计，铝换热器涂层体系归 H6-01 铝换热器防腐涂层与耐盐雾设计，电偶序与阴阳极面积比归 H6-02 阳极氧化、锌层与电偶腐蚀防护；高温与高海拔的量化链归 P3-02 矿卡/港口/重载车辆热管理，大气密度式归 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，风扇相似律与「电气间隙按海拔修正」归 L4-02 高原试验与海拔影响；伴热件本体归 G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效；「按服役区域正向取数、按分位数取」这一取样方法归 B1-01 整车热平衡与全工况热负荷谱分析，能耗拆解方法学归 B4-02 冬季续航掉电与热管理能耗拆解；冷却液配方与劣化归 H7-01 冷却液（乙二醇型）配方、性能与劣化，低电导率与绝缘归 H7-02 低电导率冷却液与绝缘要求；把手册与样本上的常数连同版本与适用范围一起引用的办法归 G5-05 电子水泵水力部件设计：叶轮/蜗壳几何、内部间隙与轴向力；桩侧模块降额与干冷器的进排风短路归 N1-03 充电桩/超充设备侧热管理。⚠ 「本课不讲」⛔ 不等于「不重要」——上面每一条都是硬前置，缺了它们，本课这四件交付物里总有一件填不满。
钉子①：本课出现的每一个数，出场前必须先回答「你站在哪条线上」。储能舱温控只有两条线，而它们取自同一条气象序列的两端。容量线取高分位环温加上最不利同时率这一个极端点，把样本的名义能力经环温、海拔、末期积灰三重修正折成本站可用能力，再拿去和极端日热负荷比——它决定你买多大的机组。能耗线取覆盖全年的逐时序列，把 E_aux 的十三行分项逐时积分成一个全年自耗电——沿「运行时哪些设备在耗电」这条线索能数到的只有压缩机、冷凝风机、循环泵、舱内空调与通风、冬季电加热这五项，另外六整类（停机态耗电、管路与阀件电伴热、独立除湿、控制与通信基线、阀组动作、补水与水处理）是本课按全集核对补入的，再加两行显式占位（不进 E_aux 的消防排烟与照明、以及「本站没有这一项」），⇒ 一共十三行，见 1.6——它决定这套温控从项目收益里扣掉多少。两条线服务的是两个互不相干的决策，它们的正确答案在数值上没有任何关系；⛔ 不可互换、⛔ 不可互相折算：用全年平均环温去定容量必然欠配，用设计点功率乘小时数去估全年能耗必然高估。⚠ 最值得记住的一点是：这两个错通常同时出现在同一份计算书上，因为它们出自同一个「一个数就够了」的直觉；而它们看起来方向相反，反倒让人以为可以互相抵消。
⇒ 学完这门课，你应当能对任何一份储能舱温控方案当场问出三句话：这个数站在容量线还是能耗线上？两条线用的是不是同一条气象序列？你的 E_aux 是哪几项加起来的？这三问贯穿全课——第 1 讲把它落成取样口径与积分式，第 2 讲把它落成选型表的第一行，第 6 讲把它落成策略差分的可比性前提。
钉子②：本课交付的每一样东西都是一条与站点、运维和实测状态绑定的规则，⛔ 不是一个可以抄进下一个项目的常数。逐条看它们的形状就很清楚：可用制冷量是 f(环温, 海拔, 积灰)，不是样本上那个名义值；裕度是反算出来的，不是拍一个百分数；供水温度下限是 f(舱内实测露点)，不是一个低温常数；冗余档次是 f(运维响应时间)，不是「双机」两个字；清洗周期是 f(站点粉尘与盐雾条件)，不是一个月数；降额门限是一对（触发点 + 恢复点 + 迟滞带），不是一个值；轮巡周期由「允许的末端温漂」反推，不是一个可以抄的分钟数。⇒ 由此得到一条可以当场用的判据：一张选型表或一份运行策略里，凡是出现一个孤零零的常数，都说明它把某一个自变量藏起来了——而藏起来的那个自变量，正是它换到下一个站点时会失效的地方。⇒ 学完这门课，你应当能对任何一条门限当场问出两句话：它的自变量是什么？换一个站点它会往哪个方向动？
这条钉子同时是本课大量「不给数」的理由，而不是本课的偷懒：不是本课不知道那些数，是那些量本来就不是数、是函数。所以本课的选型表与策略表每一行都要求写满四样——取值、自变量、取值来源、失效边界；只写一个取值的行，本课不接受。⚠ 与此配套的一条阅读约定：本课后面会出现几组算例数字（机组名义能力与三个修正系数、舱内空气状态与由它算出的露点、某一小时的负荷与能效、几个负载率点的能效），它们全部是教学假设值，只用来把算法走通，⛔ 不对应任何平台、⛔ 不是任何机组的样本值、⛔ 不得被引用为「典型值」或「推荐修正系数」。
⚠ 还有一条符号纪律，请在读全课时一直带着：本课有五个不同的温差，正文里一律不裸写它们的符号，每一个都带自己的下标——供回水温差 ΔT_供回（定回路流量的那个，第 2 讲判据二）、露点余量 ΔT_余量（由测点误差、响应滞后与舱内空间不均三项合成，第 4 讲）、包内温差目标 ΔT_pack（口径本体归 D6-01 储能电池热管理与车用方案的差异 与 D1-02 电芯温度不均与温差控制目标）、同簇上下测点温差 ΔT_分层（分层判据，它的阈值由 ΔT_pack 给出、⛔ 不另设一个独立门槛，第 3 讲）、围护式里的舱内外空气温差 ΔT_围护（第 1 讲 1.8，这个下标同样是本课为避免混读而加的标注）。五个量各带自己的定义与单位出现，读到任何一处「温差」都请先确认它是哪一个。
本课有八条最容易被读反的判断。它们不是排版上的点缀，每一条都对应读者读反之后会去做的一个具体动作——而那个动作往往看起来还很负责任。八条都会在正文里被显式点破，⛔ 不只丢进常见误区节。
反钉子①（本课第一号）：以为供水温度越低越安全，于是把机组出水温度下限设成一个偏低的常数。⛔ 读反了：压到舱内露点以下不是「更安全」，是主动制造冷凝水，而绝缘报警会比高温更早找上门。读者的直觉链条是这样的——电芯怕热、温差要压小 ⇒ 供水温度越低散热能力越强、包内温差越小 ⇒ 那就把下限设低一点，反正机组能力够。链条上错的不是「低温散热强」这一句（它是对的），错的是它只看了液侧一条约束，而供水温度同时被气侧的一条约束卡着：冷板、管路与快接件的表面温度跟着供水温度走，一旦低于舱内空气的露点，水汽就在这些表面上凝结。读者会做错的那个具体动作是：在温控参数表里写一行「出水温度设定下限 ＝ 某个低温值」（一个常数），并且不装舱内湿度测点——按这个思路，湿度与我无关。⇒ 后果是双重的：结露先造成绝缘阻值下降与绝缘报警，运维按「漏液」去拆包，拆检看不到漏液痕迹、找不到根因；而真正的高温问题此时还没出现，于是没有人会怀疑温控设定。⚠ 更隐蔽的一层是能力不足时控制器会自动往这个方向走：机组带不动，控制器为了追出水温度目标只能不断压低供水温度设定，把它一路逼向露点。⇒ 于是「选型没做能力修正」这个第 2 讲的错，会以「秋夜绝缘报警」这个第 4 讲的形态爆出来，两者相隔一个季度、分属两张表，追因时几乎不会被放在一起看。正确动作是把供水温度下限写成 T_supply,min ＝ max(T_工艺下限, T_d(舱内实测) + ΔT_余量) 这样一条联锁，并同时补装舱内温湿度测点；⛔ 没有湿度测点时，不得把下限设在低温档。
反钉子②：以为舱温测点显示达标就说明温控没问题，于是转头去查电芯。⛔ 读反了：回风短路与上下温度分层都会让「舱温达标」与「簇温超标」同时成立，而单一舱温测点看不见它们。会做错的那个具体动作是：把「同一簇上部电芯持续偏热」归因到电芯一致性或 BMS，去换电芯、改均衡策略、调 SOC 窗口——改错了对象，钱花了、现象不动，而真因在送回风口的布置上。正确动作是判据成对给：送回风温差明显小于设计值而负载温度不降 ⇒ 判回风短路；同簇上下测点温差 ΔT_分层 超过 ΔT_pack ⇒ 判分层。（第 3 讲）
反钉子③：以为样本上的名义制冷量就是本站能出的冷量，而且「我按名义值再选大一点，偏保守」。⛔ 读反了：名义值绑死在名义工况（环温、供／回水温度、水流量）上，经高分位环温、海拔与末期积灰三重修正之后，可用能力会明显低于名义值。⚠ 「选大了」这个自我评价最坏的地方不是它错，是它让人不再去做那三项修正——用一个说不清多大的余量，去顶三个本来可以逐项算出来的折减，等于把三个可核对的量换成了一个不可核对的量。会做错的那个具体动作是：在选型表「制冷量」一行只写一个 kW 数与一个百分比裕度，不写名义工况、不写修正链。正确动作是这一行必须交出「名义值 → 环温／海拔／积灰修正 → 可用能力 → 与极端日负荷比」四步，⛔ 只写结论不接受。（第 2 讲）
反钉子④：以为样本写的「工作环温 −X ~ +Y ℃」已经把低温工况包进去了。⛔ 读反了：那通常给的是制冷工况的范围，而低温启动限另受压缩机油温、曲轴箱加热与停机后冷媒迁移的约束，是另一条更严的线。会做错的那个具体动作是：在极寒站点按「工作环温范围」这一个数选机组并通过技术评审，投运第一个冬天、在最需要它启动的那个清晨启不起来——而此时机组本身没有故障，样本也没有写错。正确动作是环温范围与低温启动限在选型表上分列两行，各自标明取自样本的哪一版、哪一页。（第 2 讲）
反钉子⑤：以为把高温、高海拔与积灰的降容各扣一次就「反正保守」。⛔ 在风冷冷凝侧读反了一半：积灰与高温走的是同一条降容链（都表现为冷凝温度上移），各扣一次会重复扣减。⚠ 而反方向的错更贵：只取名义值、一项修正都不做，是偏危险的那一侧。⇒ 所以这条不是「保守就好」，两个方向都要在交付物里写出来，并写明本项目取的是哪一侧、为什么。会做错的那个具体动作是：把三个系数连乘的结果当成一个可承诺的能力值报给业主，而不注明它是一阶近似、偏在保守那一侧——一个带方向性的量被反向使用，它就不再保守了。（第 5 讲）
反钉子⑥：以为高海拔要把电气间隙和爬电距离一起放大。⛔ 读反了一半：电气间隙须按海拔修正，而爬电距离不随气压修正（机理本体归 L4-02 高原试验与海拔影响，本课不重讲）。会做错的那个具体动作是：按一个笼统的「海拔系数」把两个尺寸一起乘大——结果往往是间隙那一侧仍然不够（系数取自爬电侧的经验），而结构与成本白白变大。⚠ 这一条之所以要放进一门热管理课，是因为储能舱在高原站点同时面临散热降容与电气间隙两件事，它们恰好共用「海拔」这一个自变量，极易被一条引线连成因果：降容是散热约束，间隙是电气约束，两条判据链互不推导。（第 5 讲）
反钉子⑦：以为高 IP 等级就等于抗积灰、抗盐雾。⛔ 读反了：IP 管的是固体异物与水的侵入；积灰改变的是换热与风机工作点，盐雾走的是电化学腐蚀。三条失效路径互不替代，把 IP 提一级，另外两项一项都没解决。会做错的那个具体动作是：在招标技术条件里只写一行「机组防护等级不低于某等级」，就认为户外适应性已经写完了，于是涂层体系与清洗周期整类不出现——这不是精度问题，是漏项；而漏项不会以「数值偏小」的形式暴露出来。（第 2 讲提出，第 5 讲的沙尘与盐雾两节各接一半）
反钉子⑧：以为温差压得越低越好。⛔ 读反了：「越低越好」这句话里隐含着「代价为零」。压低包内温差靠加大流量与加大机组，寿命收益与自耗电代价都进同一个 LCOS，⇒ 更低的温差不天然是更好的方案。会做错的那个具体动作是：把 ΔT_pack 当成「越严越安全」的指标一路往下压并写进技术条件，下游只能靠堆泵与机组去满足它，而抬上去的那部分全年自耗电，从来没有和它买到的寿命放在同一把尺子上比过。正确动作是温差目标的每一次收紧，都要在同一条全年气象序列上算出自耗电增量，与寿命收益一起报。（第 6 讲）
全课六讲的走法是这样的。第 1 讲不重建输入侧，只加「从一个设计点扩到一整年」这一步：写死气象输入的三件取样口径（站点／气候区、序列来源、分位口径）并声明所依资料的版本，把围护与日照换成舱级取值，再把 E_aux 的分项摊开成一个全集。第 2 讲出机组选型表的七项判据，逐项写取值、取值来源与失效边界，并把取值来源分层声明清楚。第 3 讲校核舱内空气侧——上下温度分层与回风短路各自的判据，以及由判据反推出来的测点方案。第 4 讲把露点这件事落成一条可执行的控制设定，也就是反钉子①的正面答案。第 5 讲聚合户外环境应力的取值、门限与组合角落——它的清单⛔ 不是五项：沿气象参数表这条线索只数得到高温、高海拔、沙尘与积灰、盐雾、极寒五项，本课按全集核对另补入八整类（紫外与户外老化、雨雪与覆冰、大风与风向、热风回流、絮状物与植被、生物侵入、雷击与浪涌、湿热与户外侧凝露），再加两行射程外的显式占位（地震与基础沉降、洪水与内涝）；它不重讲机理，只答「取值取多少、门限设在哪、哪几项必须组合着看」。第 6 讲上四条运行策略，在同一条气象序列上做差分，闭合到全年自耗电与经济性。最后是一次动手做，四件交付物缺一不可。⚠ 全课要画的不是一个全集，是六个（自耗电分项、选型判据、舱内「测得到却判错」的形态、户外环境应力、运行策略、取值来源层级），每一个都会先写明「我沿什么线索数的」，再补上「不在这条线索上、但同样属于这个集合的」那几类；凡是本课按全集核对补进来的类，正文里都会标明它是本课归纳的。
第 1 讲 从一个设计点扩到一整年：两条线、气象口径与 E_aux 的分项
这一讲不新建任何一个负荷模型。舱级热负荷由哪几项构成、电芯产热怎么算、液冷侧与空气侧各记哪一笔账、同时率是什么——这些在进入本课之前都已经有属主，本课一律不重讲。本讲只做一步：把已经算得出来的那个设计点负荷，接上一条覆盖全年的环境序列，由此同时得到两样互不替代的东西——一个用来定机组买多大的极端点，和一条用来算这套温控从项目收益里扣掉多少的全年积分。⇒ 本讲一个平台相关的数都不会给，因为它要交付的是口径：气象输入怎么取、E_aux 由哪些项加起来、围护与日照换到舱级之后哪几项变成了主项。口径定错，后面每一讲都在一个错误的坐标上算，而算得越细越像回事。
本讲的交付物是三样：一份气象输入口径声明（站点／序列来源／分位口径三件齐全并带资料版本）、一张E_aux 分项表（十三行，含「本站没有这一项」这一行）、一份舱级围护与日照的主次判定。
1.1 本讲只加一步，输入侧的三块一律不在本课重写
是什么。本讲的射程窄到只有一步：把设计点的舱级热负荷模型，接上一条覆盖全年的环境序列。除这一步之外，输入侧的三块都不在本课射程内，本课只给去向：
- 电芯产热的两项式与能量型／功率型分型——本课不重讲，本体归 D6-01 储能电池热管理与车用方案的差异；
- 液冷侧／空气侧两笔账的划分、η 的两个定义（包级充电能量效率与整机效率不是同一个量）、以及「同时率是设计变量不是常数」这一条——本课不重讲，本体归 D6-02 换电站/换电电池包热管理；
- 围护得热 Σ U_i·A_i·ΔT_围护 与日照得热 Σ A_i·SHGC_i·I_i 的式子本身——本课不重推，本体归 C6-03 大空间/商用车/客车空调系统设计（本讲 1.8 只改各项的主次与取值，不动式子）。
为什么这条边界要写在正文里，而不是心里有数就行。这三块任何一块在本课重写一遍，都会与它的属主课打架——不是当天打架，是在某一次修订之后。同一个量在两门课里各写一遍，两处措辞一开始几乎一样，改了其中一处就漂成两个口径，而读者无从判断该信哪一个：两处都写得像正文，都不带「我是引用」的标记。⇒ 与其事后核对，不如一开始就不写第二份。
工程量级。⛔ 本条不给任何数——它是一条边界声明，不是内容。
易错点三条。① 写成「详见某课第几讲」这类指向具体章节的措辞——章节会随那门课的修订而移动，指路会指空；本课全篇统一写「本课不重讲，本体归 [[XX-YY]]」的去向式；② 借「这里简单复述一下」把式子抄进来——复述即分叉，分叉即两个口径；③ 把边界声明只在开头写一次，后面用到时不再重申——读者不是从头读到尾的，他是从某一节直接进来的，⇒ 本讲在 1.8 用到围护式时会把「式子归 C6-03 大空间/商用车/客车空调系统设计」再写一次，这不是啰嗦，是让每一处引用自带标记。
1.2 「同时率」在本课数的是同时在充或在放的单元数，与低压侧那个同时率同形异义
是什么。本课说「同时率」时，数的是同时处在充电或放电状态的单元数占总数的比例，它服务的是机组容量——同时在工作的单元越多，同一时刻要带走的热越多。⚠ 另有一个完全不同的量也叫同时率：低压侧多执行器的电流包络，它服务的是 DCDC 容量，本课不重讲，本体归 K2-06 热管理低压供电边界：DCDC 容量、多执行器同时率与 12V 能量保底。两者同形异义：同名、同为无量纲比值、而且都出现在「容量选型」这个语境里。
为什么必须在本讲就切开。不切开会出两种事，第二种更贵。第一种是检索与复核时串线，把两门课误判成讲了同一件事。第二种是有人把一侧的经验取值搬到另一侧——同名、同量纲、同语境，搬过去看起来天衣无缝，而两者的定义域没有任何交集：一个数的是单元的工作状态，一个数的是执行器的电流叠加。⇒ 凡是单位或基准自带口径的量，正文必须写明本项目取的是哪一套；见到只写「同时率」不写数什么的表格，必须回问，⛔ 不许直接收下。
工程量级。⛔ 不给取值。同时率是设计变量不是常数（这一条本体归 D6-02 换电站/换电电池包热管理），由运营节拍与调度策略决定，须由本项目按实测或仿真确定；⛔ 它不是一个可以查表的行业常数。
易错点三条。① 正文与表格里裸写「同时率」不带限定——一旦这张表流转到低压或配电专业手里，误读的概率不低；② 容量线与能耗线用了两个不同的同时率假设却没有分别写明 ⇒ 两条线互相不自洽，而且这种不自洽在两张表上各自看都成立；③ 把它当成可以从别的项目抄来的常数——它是本项目调度策略的产物，换一套运营节拍就换一个值。

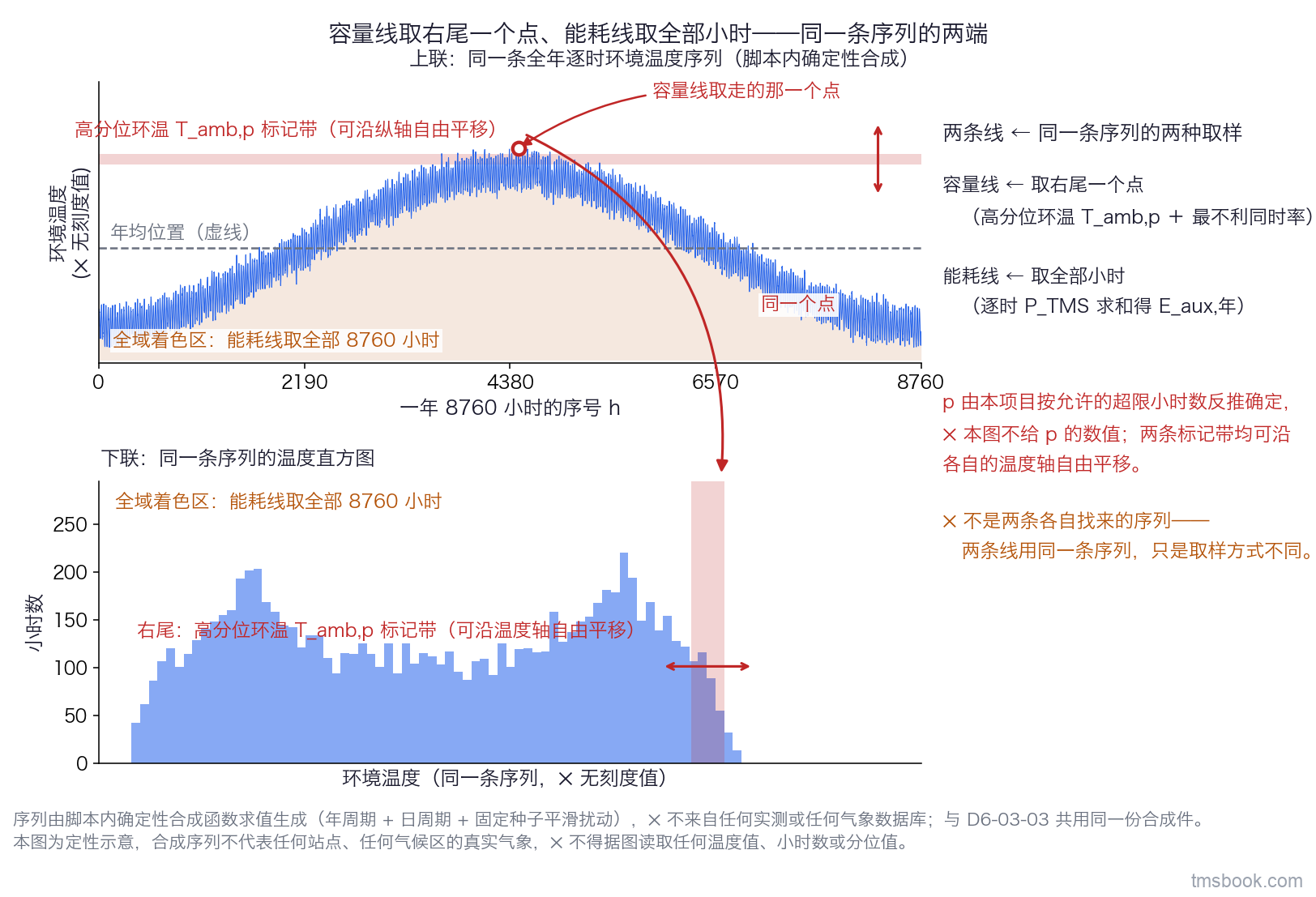

1.3 容量取右尾的一个点，能耗取全部小时——两者是同一条序列的两端
是什么。这是本课第一根钉子落到操作层的那条判据。储能舱温控只有两条线，它们取自同一条环境序列，取法不同：
- 容量线取高分位环温 + 最不利同时率这一个极端点，用来回答「买多大的机组」；
- 能耗线取覆盖全年的逐时序列，把各分项逐时积分成一个 E_aux，用来回答「这套温控从项目收益里扣掉多少」。
⇒ 两条线⛔ 不可互换、⛔ 不可互相折算。
为什么这条要单独立成一节。因为混用的两个错方向相反，于是它们不会互相暴露，反而互相掩护：用全年平均环温去定容量，必然欠配——容量要顶住的是最坏那一刻，不是平均那一刻；用设计点乘小时数去估全年能耗，必然高估——绝大多数小时都不在设计点上。⚠ 这两个错常常出现在同一份计算书上，因为它们出自同一个「一个数就够了」的直觉；而一份既买小了机组又高估了电费的方案，两个结论看起来互相矛盾，反而让人以为它们大致抵消掉了。它们不抵消：一个错在容量表上，一个错在收益表上，是两张互不校对的表。
读者会做错的那个具体动作。拿设计点算一次 P_TMS，再乘一个「负荷率系数」当作全年——⚠ 那个系数就是被禁止的折算系数换了个名字。⇒ 正确动作：全年能耗只能在逐时序列上积分得到（式子见 1.5）；容量另走一条路，用高分位点算（本课的可用能力与裕度反算在第 2 讲）。
工程量级。⛔ 不给分位数取值、⛔ 不给任何折算系数——不存在可通用的「设计点小时数 → 全年能耗」折算系数：偏高多少完全取决于该站的温度分布，是平台相关量。
易错点两条（除上面那个动作之外）。① 两条线用了不同的同时率假设或不同版本的气象序列 ⇒ 两条线得出的结论不可比，而表面上看不出来；② 把「极端日」定义成气象极值日——⛔ 不对，极端日是热负荷最不利日：高环温日未必是同时率最高的那一天，两者要组合着找，找出来的那一天可能既不是最热的一天也不是最忙的一天。
1.4 一条「全年逐时气象序列」不是自明的输入：三件写死、版本声明
是什么。把「按全年气象序列算」写进方案，等于什么都没说——这条序列至少含三个自由度，三件都要写进设计输入表：
- 站点／气候区——取哪一个具体站点，还是取一个气候区的代表站；
- 序列来源——是一套逐时序列（典型气象年一类，每小时一个值），还是一份只给极值与分位的设计参数资料。两者不是精度差别，是能不能用的差别：后者根本没有逐时数据；
- 分位口径 p——设计环温取这条分布的哪一个分位。⚠ 本课全篇用符号 p 表示分位口径，无量纲；⛔ 本课的 p 不表示压力，两者不得混用。
⇒ 三件之外还有第四件必须写：所依资料的版本。
为什么。这三件任何一件换掉，容量线与能耗线的输出都会跟着变，而变了多少事后无从追溯——复核的人拿着同一套方法算不出同一个数，只能重新问一遍当初取了什么，而当初取什么往往没有人写下来。⇒ 口径声明不是形式，它是这份计算书可复算的唯一凭据。⚠「按销售／服役区域正向取数、按分位数取」这一方法本身，本课不重讲，本体归 B1-01 整车热平衡与全工况热负荷谱分析；静置站点直接沿用它，本课只补一件事：静置站点的「服役区域」就是站址本身，不存在整车那种「卖到哪算哪」的分布。
工程量级。⛔ 分位口径 p 不给数——它由「本项目允许一年有多少小时超出温差目标」反推，取决于质保目标与运营的容忍度，须由本项目确定。⚠ 写法上常见 95 分位、99 分位这样的表述，本课把它们只当作写法示例列出，⛔ 不预设其中任何一个、⛔ 不作为推荐值。⛔ 室外气象计算参数与典型气象年逐时序列的取样口径所依规范，其件号与版次以现行目录为准、引用前须核，本课不代拟件号、不写条款内容。
易错点三条。① 只写「按某气候区」而不写具体站点——同一气候区内不同站点的差异可以很大，尤其在右尾；② 用极值型设计参数去做逐时积分（它没有逐时数据，只能靠假设补齐，而补齐的假设从来不会被写进报告），或者反过来用典型气象年的平均去定容量（那正是 1.3 点破的欠配）；③ 不记资料版本 ⇒ 换一版资料复核，两次算出的数对不上，而没有人能说清是方法变了还是输入变了。
1.5 E_aux 的式子只值一半，另一半是它的三条失效边界
是什么。全年自耗电按逐时积分得到：
E_aux,年 = Σ_h P_TMS(T_amb,h , Q̇_load,h) · Δt
其中 E_aux,年 是热管理系统的全年自耗电（kWh）；P_TMS 是这套温控在该小时的瞬时总功率（kW，注意它不是压缩机功率，分项见 1.6）；T_amb,h 是该小时的环境温度（℃）；Q̇_load,h 是该小时的舱级热负荷（kW）；Δt 是积分步长（h），与序列步长一致。⚠ 符号切分：本式里的 h 只作逐时序列的小时索引（下标位置那个 h）与时间单位「小时」，⛔ 它不表示海拔——第 5 讲的海拔另记作 h_alt（m，见 5.3），两者不得互相顶替。适用条件是两样都得有：一条覆盖全年的逐时序列，以及一张 P—(T_amb, 负载率) 的机组性能面（取自样本能力曲线或本站实测）。⇒ 它产出的 E_aux 就是折算系统级往返效率时要计入的那一项；⛔ 折算的定义、自耗电的记账口径与分母里放什么，本课不重推，本体归 D6-01 储能电池热管理与车用方案的差异；能耗拆解的方法学本体归 B4-02 冬季续航掉电与热管理能耗拆解。
为什么三条失效边界比式子本身值钱。这个式子的形状人人都会写，真正决定结果对不对的是它在什么条件下失效：

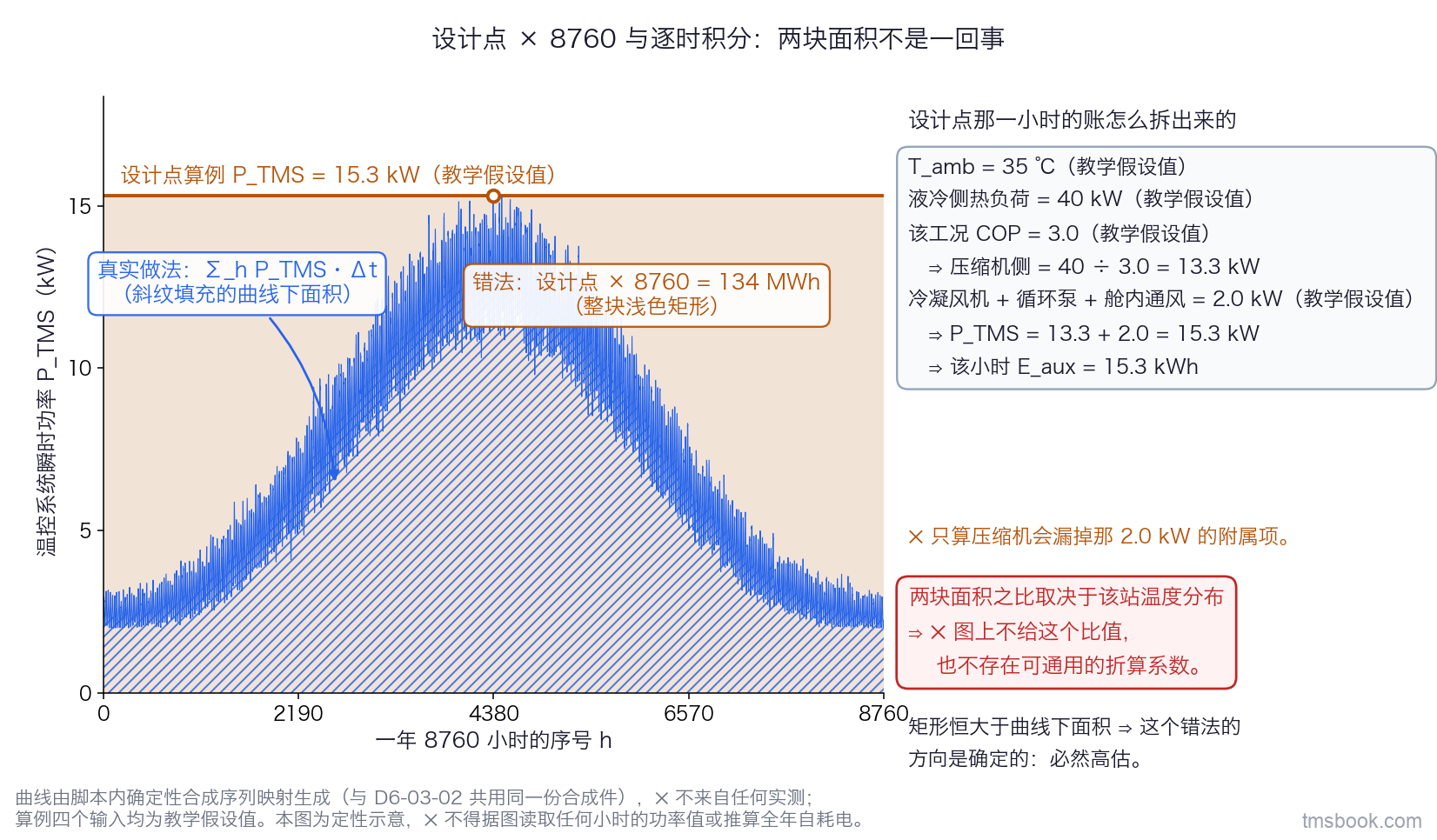

- 边界一：设计点乘 8760——必然高估。方向是确定的（1.3 已给出理由），而高估多少取决于该站的温度分布，⛔ 因此不存在可通用的折算系数；
- 边界二：P_TMS 只计压缩机——必然低估。这一条的具体形态在 1.6 展开；
- 边界三：步长放大到日或月——双向失真。把逐时压成日均或月均，会把部分负载的分布整个抹平：对「部分负载效率高」的机组，评价偏保守（它在低负载时段本来更省，这块收益被抹掉了）；对定频机组频繁启停，评价偏危险——启停损失被平滑成一条平均功率，而它恰恰是这类机组的主要额外代价。⚠ 危险的那一侧偏偏落在最容易被选到的那一类机组上。
工程量级：一个只用来演示错法的算例。取某一小时 T_amb = 35 ℃、液冷侧热负荷 40 kW、该工况机组 COP = 3.0 ⇒ 压缩机侧 40 ÷ 3.0 = 13.3 kW；冷凝风机 + 循环泵 + 舱内通风合计取 2.0 kW ⇒ P_TMS = 15.3 kW，该小时 E_aux = 15.3 kWh。⚠ 以上四个输入（35 ℃、40 kW、COP 3.0、附属 2.0 kW）全部是教学假设值，⛔ 不对应任何平台、⛔ 不是任何机组的样本值、⛔ 不得被引用为典型值。把这一小时乘满全年：15.3 × 8760 ≈ 134 MWh——这个数显然偏高，因为它把全年每一小时都当成了最热那一刻。⛔ 而偏高多少本课不给，也给不了：它是该站温度分布的函数。全课在这一组数上统一保留三位有效数字。
易错点三条。① 手上没有性能面，就用一个常数 COP 代替 ⇒ 那等于把逐时积分退化成了设计点乘小时数，边界一原样复活，只是披了个积分的外衣；② Δt 与序列步长不一致（序列是逐时的，积分却按别的步长做）；③ 把这个式子算出的 E_aux 直接与别人报的 E_aux 比大小——两者的分项集合、步长与序列只要有一样不同就不可比，而报告上通常一样都不写。
1.6 分项一项都不能少：E_aux 的全集要按「谁在耗电」画，不按「机组耗多少电」画
是什么。E_aux 是热管理这套系统全年吃掉的电，不是压缩机吃掉的电。常见的分项表数到五项就收尾——压缩机、冷凝风机、循环泵、舱内空调／通风、冬季电加热——而这五项恰好是沿一条特定线索数出来的。先按全集的两问自检：
- 我沿什么线索数的？沿「运行时哪些设备在耗电」。
- 有没有不在这条线索上、但同属这个集合的？有，而且是整类。停着的机组根本不进这条线索的视野，可它在极寒站点的整个冬季持续耗电。
⇒ 把表从五行扩成一张十三行的清单，其中第 6 到第 13 行是本课按全集核对补入的，⛔ 不是既有条文里已经列好的：
- 压缩机；
- 冷凝风机；
- 循环泵；
- 舱内空调／通风；
- 冬季电加热；
- 停机态耗电（本课补入）——曲轴箱加热器与油加热、待机功耗，以及停机不流动时仍要投的防冻维持功率。⚠ 这是本课认为最容易整类漏掉的一项，理由就在上面那两问里；
- 管路与阀件的电伴热（本课补入）——它与第 5 项是两件事：第 5 项加热的是回路里的冷却液，本项加热的是管路与阀件本体；需求侧在本课，伴热件怎么设计本课不重讲，本体归 G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效；
- 独立除湿设备（本课补入）——若舱内配了独立除湿机而不是靠空调盘管顺带除湿；
- 控制柜、温控主机、通信与监测设备的常在基线功耗（本课补入）——它全年不停；
- 电动风阀、电动调节阀与分区轮巡阀组的动作耗电（本课补入）——单次很小，但轮巡周期短时次数很多 ⇒ 它把第 6 讲要定的轮巡周期与这本账连在了一起；
- 冷却塔／干冷器的补水与水处理（本课补入）——若采用带蒸发冷的形式；
- 消防、排烟与照明（本课补入的显式行）——⚠ 它们不进 E_aux，不是热管理自耗电；写上这一行是为了让审图的人看出它们是被判断过的，而不是被漏掉的；
- 「本站没有这一项」这一格本身（本课补入的显式行）——例如温和气候站点没有电加热。⛔ 空着与「判过、确实没有」长得一模一样，未列入的项也⛔ 不得被默认成不存在。
为什么漏项比算错更贵。漏项不会以「偏小一点」的形式出现，它是整类不进账；而漏得最多的恰好是冬季与停机时段——那正是压缩机不工作、别的东西在耗电的时段。⇒ 只算压缩机在高纬度站点是系统性乐观，不是随机误差：它每一年都朝同一个方向错，而且越冷的站点错得越稳定。
工程量级。⛔ 各分项的占比与总量全部不给数（取决于站点气候、容量配置与调度，须由本项目实测或仿真确定）；⛔ 也不给「哪一项占大头」这类量级说法——本课不给单点值的量，不参与倍数或数量级比较。本条给的是表的形状，不是表的内容。
易错点三条。① 把不属于热管理的项（消防、照明）混进 E_aux 抬高这本账——那会让后续的策略差分失去意义；② 反过来把伴热、独立除湿这些确实属于热管理的项排除在外；③ 把补入的六整类当成「可选的细化」而不是必须逐行判过的项——判过之后写「本站无此项」是合格答案，空着不是。
1.7 冬季不是零负荷，而选型表往往只写了制冷量
是什么。储能舱在冬季有三类热管理需求同时存在，它们的对象各不相同：
- 把回路带进电芯的充放温度窗口——电加热，作用在液侧；
- 防止舱内管路与阀件里的介质冻结——维持温度与伴热，作用在管路与阀件本体；
- 机组自身停机时的保温——曲轴箱加热一类，作用在机组内部。
为什么这一条要单独立成一节。两个原因。其一，它是第 2 讲把「带不带电加热」列成一条独立选型判据的理由：如果冬季真是零负荷，那一栏根本不必存在。其二，它是 1.6 里第 6 项「停机态耗电」那一整类的入口——停机态之所以容易被整类漏掉，正是因为「冬天不用制冷」这个印象顺手把整个冬季从视野里划掉了。
工程量级。⛔ 不给占比、⛔ 不给功率——取决于站点最低环温、舱体保温水平与停机时长的分布，须由本项目实测或仿真确定；⛔ 也不写「冬季能占多大一块」这类量级说法。
易错点三条。① 选型表上只有制冷量一行 ⇒ 冬季能力在这张表上无人负责，而它会在投运第一个冬天变成现场问题；② 把电加热与伴热当成同一件事——前者加热冷却液、后者加热管路与阀件本体，功率来源与控制对象都不同，伴热件的设计本课不重讲、本体归 G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效；③ 以为「南方站点不用管这一档」——⛔ 这是把一个子集上的结论写成了全称。判据是本站的最低环温与所用冷却液的冻结点，不是纬度印象；⇒ 自检一句：我知不知道一个反例？知道一个就说明这句话不能这么写。
1.8 围护与日照的式子不变，各项的主次整个翻过来
是什么。围护得热 Σ U_i·A_i·ΔT_围护 与日照得热 Σ A_i·SHGC_i·I_i 两式的形式，本课不重推，本体归 C6-03 大空间/商用车/客车空调系统设计。⚠ 符号提示：本课全篇有五个不同的温差量（供回水温差 ΔT_供回、露点余量 ΔT_余量、包内温差目标 ΔT_pack、同簇上下测点温差 ΔT_分层，以及本节这一个），⛔ 一律不裸写 ΔT；本讲只用到围护式里的舱内外空气温差，记作 ΔT_围护（K），这个下标是本课为避免混读而加的标注，它是那五个里的第五个、⛔ 不在前四个之外另算一族。
本讲要改的不是式子，是各项的相对权重。20 尺量级的集装箱式储能舱与客车车厢是两类完全不同的围护：
- 玻璃项基本归零——舱体几乎没有透光面，Σ A_i·SHGC_i·I_i 里那一族项塌掉了；
- 屋顶成为主要受晒面——舱体是平顶、面积大、上方无遮挡；
- 外壳的太阳吸收率成为主项——深色金属外壳直接吸收太阳辐射，而这一项在以玻璃为主的对象上通常只是次项。
为什么这一条要写进负荷输入而不是留给读者自己想。因为照搬客车或大空间空调的经验得热系数，会在一个式子都没写错的前提下把负荷算错——错的是各项的权重，而权重不在式子里，它在取值里。⛔ 某类对象上归纳出来的经验系数，不得跨到它自己的射程之外去用：那类对象的玻璃占比与围护构造与储能舱不是一回事。
工程量级。⛔ U 值、太阳吸收率、SHGC 与得热量全部不给数——取决于舱体构造、涂装与站点辐照，须由本项目实测或仿真确定；⛔ 也不给「屋顶占多大一块」这类量级说法。本条给的是主次判定，不是取值。
易错点三条。① 直接套用建筑或客车的经验得热系数——这是本节点破的那个动作本身；② 忘掉外壳颜色与涂装是一个可设计的自变量——它同时影响得热与外观要求，是少数在设计阶段就能改的项；③ 把这一项算进液冷侧那本账——它进的是空气侧，两笔账怎么划分本课不重讲、本体归 D6-02 换电站/换电电池包热管理，但划错了会让第 2 讲的机组选型与舱内空调选型同时错位。
⇒ 本讲到此收口：口径已经定完，两条线各自的取样方式、气象输入的三件与版本声明、E_aux 的十三行分项、以及舱级围护与日照的主次判定，构成后面每一讲共用的坐标。第 2 讲从这条坐标上取第一个极端点，去回答「这台机组在本站到底能出多少冷量」。
