C2-15 座舱鼓风机的电机与调速模块：型式选型、调速谱系、模块热设计与电气失效

课程代码 C2-15 · 板块 C 乘员舱空调与 HVAC / HVAC 空调箱（总成） 时长 约 2.5~3.0 小时（6 讲） 前置 C2-04 鼓风机与蜗壳设计：风量—噪声平衡；C2-01 HVAC 空调箱总体架构与分类（半/全集成、单/双蒸发）；G12-03 执行器硬件接口与电气规格；体系外前置（需自备）：直流有刷电机与无刷电机的基本工作原理；功率半导体的开关工作方式与线性工作方式之别、结温—热阻—安全工作区（SOA）的基本概念 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C2-15 大纲的完整展开版

---

引言：最费电、最热、又最常用的，是同一段中低档

先看一个能把这门课整条主干串起来的现场。某手动空调平台入冬后集中出现「只有最高档能吹」的投诉，售后按流程更换调速电阻件，部分车辆数月之内复发。⚠ 值得注意的是，件级定位在这里完全成立：万用表量下去，电阻串两端已开路、它的热熔断体已经动作；而最高档走的是不经电阻串的旁路支路，所以它不受影响——现象与电路拓扑严丝合缝，换件也确实能让车当场恢复。可它还是复发了。复检故障车时看到的是另一件事：滤芯普遍严重脏堵，中低档的过风量因此下降，调速件的实际结温长期超出设计，热熔断体是按设计动作的。⇒ 把那个件换掉，等于换掉一个正确工作的保护装置，而让它动作的那个原因原样留在车上。⚠ 案例中的档数、旁路由继电器还是独立直连支路实现、热熔断体设在哪一段，都须按实车电路图核实，本课不给定式，也不给任何阻值、电流与结温的实测值（完整决策链见第 5 讲）。

这门课要建的，就是让上面这条链在选型那一刻就被看见的判断力。同一个「把风量调到某一档」的功能，可以由四种至今并存的现役方案实现，而它们真正的差别只有两条：调速的代价付在哪里，以及它能回传什么给整车。这两条一路管到底——管选型账怎么算、管热设计验证该验哪一格、管现场故障怎么分诊、管验收表上哪几行填得出数。本课与 C2-04 鼓风机与蜗壳设计：风量—噪声平衡 成对：那门管气动与声学，本课管电气。本课的交付物是这样几件：一份按档位驻留分布加权的选型账 · 一张全档位耗散扫掠与结温核算表 · 一个不会漏检的台架验证工况矩阵 · 一张耐久验收判据表，外加接口清单里鼓风机那一行的「反馈缺口」具体内容。

射程收得窄是有代价的，所以先把本课不做的部分交代清楚，只给类型与去向：鼓风机的气动、风量—噪声平衡与安静场景下的档位用法属 C2-04 鼓风机与蜗壳设计：风量—噪声平衡；空调箱布置与「滤芯默认在鼓风机吸入侧」这条结构结论属 C2-01 HVAC 空调箱总体架构与分类（半/全集成、单/双蒸发）；噪声的路径判定、声源指纹与治法（含 PWM 载波啸叫与结构模态的分辨点）属 C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声，可平移的还有 G5-03 泵的无刷电机、驱动与噪声控制 与 G6-02 风扇 PWM 调速与噪声品质控制；电气类试验（电源负荷、EMC 发射与抗扰）的方法与判据体系属 L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证，本课只负责把待验项写进规格、⛔ 不列试验标准号；执行器硬件接口与电气规格的写法（含线径与保险丝定容、三档母线电压、休眠暗电流与唤醒源）属 G12-03 执行器硬件接口与电气规格；共地地弹的算法与它的两把判据尺子属 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型；整包电流包络与地网拓扑属 K2-06 热管理低压供电边界：DCDC 容量、多执行器同时率与 12V 能量保底（⚠ 该课目前只有登记稿、讲义尚未落盘，本课只前指、⛔ 不依赖它的输出，因此本课交出的档位—电流表必须自足，拿到任何一份同时率矩阵都能用）；平台化决策本身属 C2-13 空调箱平台化/模块化设计；下线检测工位的项集与判据宽严属 C2-14 空调箱总成的量产工艺、合箱路线与下线（EOL）检测；产业侧的选型落点与供应商格局属 A5-04 关键零部件与国内外供应商格局。⛔ 凡射程外的，本课一律不给限值、不给等级号、不给条款内容；引用到的标准只写它管什么，⚠ 体系与版次以现行版本为准、引用前须核。前置除上面几门外，还需自备三样体系外基础：直流有刷电机与无刷电机的基本工作原理、功率半导体开关工作方式与线性工作方式之别、以及结温—热阻—安全工作区（SOA）这组概念。

⚠ 还有一件事要先说明，否则你会一路等着一个数：本课几乎所有的工程量都不给数值。各档接入的阻值与抽头档数、结到空气总热阻及其随档位的变化幅度、模块处的箱内空气温度、降额门限、档位驻留分布、碳刷寿命次数、三项成本及其相互比值——它们全都是平台相关量，取决于该电机的电流—端电压特性、该车的系统阻力曲线、市场与用户习惯，只能由本项目实测或按外部出处确认。给一个数，读者会拿去用，而那个数在他那台车上是错的。本课给出准确形式的只有三条物理关系式（两支耗散式与稳态结温式）、一条纯数学的极值结论，和一条本课归纳的推论。⚠ 有两处不计进这三条，先说清免得读者对不上数：第 1 讲那个按驻留分布加权的求和式 Σ_k(w_k·P_veh,k) 是加权平均的定义本身、且属整机口径，⛔ 不与那三条相加；共地地弹那条式子属 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型，本课只提名字、⛔ 不写它的表达式（第 4 讲 4.3）。讲义里出现的算例，其输入整组标为教学假设值、不对应任何平台。⇒ 「这个量本课不给数，须按平台实测标定」在本课里是合格答案，不是缺项。

钉子 A：耗散峰值、热阻峰值、驻留时间峰值，三件事同落在中低档。本课几乎每一个工程动作都是这一条的推论。

• 耗散峰值在中低档：电阻档的最高档被继电器（或独立直连支路）把电阻串整体旁路，线性档的最高档压差 V_bus − V_m 趋零，两支的耗散在最高档都趋零；而最低档电流小，两支同样小 ⇒ 峰值必落在中间某档（第 3 讲给定量形式）。
• 热阻峰值在中低档：结到空气的总热阻 R_th(j-a) 随散热片处的过风速度强烈变化，中低档过风最小、热阻最大（第 3 讲）。
• 驻留峰值在中低档：安静场景（夜间、驻车休息、车内交谈）用的正是低档，这条使用侧结论属 C2-04 鼓风机与蜗壳设计：风量—噪声平衡。

⚠ 要紧的是这三条出自三条完全独立的机理：驻留分布由使用场景决定、耗散峰值由分压关系决定、热阻峰值由过风速度决定。它们只是恰好指向同一段，⛔ 不得互相推导——不能从「这一档驻留最长」推出「这一档最热」，也不能反过来。之所以要在引言就强调，是因为把它当成一条因果链读会得出一个错误期待：以为改掉其中一条就能同时改掉另外两条。实际上加一条连续调速支路能消掉中低档的耗散峰值，而驻留分布与热阻曲线一条都不变。⇒ 钉子 A 直接推出三个工程动作：选型账必须先按驻留分布加权再比总能耗（第 1 讲）；热设计验证必须全档扫，而不是取端点两档（第 3、4 讲）；电阻件烧毁的根因追问必须落到「中低档过风够不够」上，而不是落在件本身（第 5 讲）。

钉子 B：决定选型与验收的是「这个方案能回传什么」，不是「它先进不先进」。「能回传什么」不是锦上添花的信号，它是一条排除性判据。举一个能当场判真假的例子：只要整车策略里有「过温降额时必须为除霜／除雾的最低风量保优先级」这条要求，那么串联电阻分档与线性功率晶体管模块这两级在结构上就给不出「我正在降额」这条链路——不是软件没写，是没有那条链路可写，于是这条策略要求无处落地，方案直接出局（第 2 讲）。这条钉子还有三个落点：成本账的第三项（诊断能力缺失带来的售后换件率）在项目期看不见，它不落在 BOM 上、也不落在开发预算上，只在量产两三年后的售后账上出现，而那时选型早已冻结（第 1 讲）；售后分诊能拿到什么信息，取决于当初选了哪一级（第 5 讲）；验收表里哪几行填得出数、哪几行只能留空标「须外部确认」，同样取决于它（第 6 讲）。⇒ 接口清单里鼓风机那一行的「反馈缺口」，正是这两根钉子的交汇点，也是本课要交付给下游的具体内容。

两根钉子合成一句话：调速方案的代价付在中低档；而它值不值得选，看它在那一段出问题时能回传什么。全课每一讲的收口都要回到这一句上。

★ 下面这句话是本课最容易被读反的一条，先在这里点破：「档位越高、电机电流越大、越费电，所以调速模块也是在最高档最热。」这句话的前半截是对的——最高档电机电流确实最大、整机耗电确实最多；正因为前半截对，后半截几乎不会有人去怀疑。而后半截恰好是反的。

读反之后会做的第一个具体动作：把台架热试验的工况定成「最高档 + 洁净滤芯 + 常温」，据此选散热片尺寸、标定降额门限、签发热设计验收报告。为什么这是读反，钉子 A 的第一条已经给了机理：电阻分档式的最高档是被整体旁路的，P_res 在那一档不是缓慢下降而是阶跃到近零；线性式的最高档 V_bus − V_m → 0，P_lin =(V_bus − V_m)·I 同样趋零。⇒ 按最高档验证，验的恰好是全档里最凉的那一格，报告全绿而现场烧件。⚠ 它比一般的「验错工况」更坏，因为误差是双重同向叠加的：中低档不但耗散最大，热阻也最大 ⇒ 用最高档实测的 R_th 去算中低档结温，两个因子同时被低估，误差方向偏危险。由此还能得到一条可证的推论（★ 本课归纳，⛔ 不是任何标准或外部既有结论）：只要 R_th 随档位单调下降，温升 ΔT = P·R_th 的峰值档必不高于 P 的峰值档，在连续调速的情形下严格更偏低档——因为在 P 的极值点上 P′ = 0 而 R_th′ < 0，乘积在那一点已经在下降。⚠ 但它只说峰值更偏低档，⛔ 不得推成「峰值落在最低档」：最低档 P 趋零，乘积同样小。

读反之后会做的第二个具体动作：拿电流读数当线性功率模块的安全尺子——「电流没超额定，就安全」。线性级的尺子是 SOA（电压 × 电流 × 持续时间的三维安全工作区），长时间停在「高压差、中等电流」这个点上可能已经越界，而电流读数看着并不高（第 2 讲）。⇒ 只看电流会漏判，而且漏判的正是中低档那一段。

正确动作四条：① 全档位扫掠耗散并标出峰值档，⛔ 不取端点两档；② 中低档的结温必须用中低档自己的 R_th，⛔ 不套最高档实测值；③ 线性级按该器件规格书的 SOA 原图定位工作点，⛔ 不用单一电流阈值代替，⛔ 也不用恒功率线代替 SOA 边界（恒功率双曲线不是边界，两者可以交叉）；④ 台架矩阵按档位 × 滤芯状态 × 环境与箱内温度三维铺开，判据取最恶劣格（第 4 讲）。

⚠ 射程要划清，否则会从一个错误滑到另一个错误。错的不是「最高档电机电流最大、整机耗电最多」——那句话本身成立，只是它管的是电机那一侧的账；错的是把它原样搬到调速件的耗散上。两笔账看的对象不同：电机侧看的是输入功率，调速件侧看的是压降与电流的乘积，而压降在最高档趋零。⚠ 反向同样要防：由此推出「那就按最低档验」也是错的——最低档电流小、耗散也小，端点两档都不算数。

最后立两条全课通用的读法约定，先立后用。第一，两笔账不许混。第 1 讲那笔电耗账是整机口径（含电机自身的铜损、铁损与风阻损、继电器触点与线束的 I²R 等等），第 3 讲那笔耗散账是调速件口径（只算调速件自身那一项）。两者的边界不同，⛔ 不得相互引用、⛔ 不得相加；本课只把调速件那一项定量化，其余各项只承认它们存在、⛔ 不给数。第二，两支的耗散式不许互套。电阻档写 P_res = I²·R_s，线性档写 P_lin =(V_bus − V_m)·I，全课一律带下标写，⛔ 正文与图上都不裸写 P；结温式 T_j ≈ T_air + P·R_th(j-a) 里的 P 指该档实际发生的那一份耗散，它究竟是 P_res 还是 P_lin，由该方案属于哪一支决定——⛔ 两式不得混用、不得相加。同理，V_bus 是母线电压、V_m 是电机端电压；R_s 是该档接入的电阻段、R_m 是电机的等效电阻、R_th(j-a) 是结到空气的总热阻，三个带不同下标的 R 各是各的量，⛔ 不得裸写 R。⚠ 还有一处前提要一并说清：把电机当成一个固定电阻 R_m 是教学简化，真实电机是转速—转矩—反电势耦合的负载，风机又是平方转矩型负载 ⇒ 由这个简化得到的极值位置，只用来解释为什么峰值必落在中间，⛔ 不得用来指定实车的峰值档；实车峰值只能按实测的电流—端电压特性与该车系统阻力曲线全档扫掠得出。

全课六讲就按这条主干排。第 1 讲　电机型式选型账：先把两条路线的部件边界画在同一处再比账，把碳刷从纯耐久项改判为卫生项（滤芯默认在吸入侧，碳粉的产生点因此落在滤芯下游、进入下游风路），把「寿命末期是渐变不是突变」落成验收曲线而不是只验新件，把 EMI 两侧的干扰源与抑制元件落点分开记，最后给出加权电耗账、三项成本账与平台复用的必查项。第 2 讲　调速谱系四台阶与诊断能力阶梯：⚠ 排序轴是本课自建的三个轴（耗散去向 / 控制粒度 / 能回传什么），⛔ 不按技术演进史排——按演进史排会得出「后面的取代前面的」这个错误结论，并一次漏掉三整类（四种形态至今并存这件事本身、同一台车上的混合形态、同一级里责任划分不同的两支）；本讲还要讲透第 1 级的电路要害、第 2 级的 SOA 尺子、诊断能力阶梯，并把反馈缺口那一行写出来。第 3 讲　耗散扫掠与结温核算：两支耗散式分开扫掠，逐个拆开结温式四个输入各自的陷阱——尤其 R_th 不是常数、且它本身是三段串联；T_air 要取该模块位置在暖风与再热工况下的箱内实际空气温度而不是环境温度；以及这条式子是稳态式、⛔ 不覆盖刚起动与档位刚切换的瞬态。第 4 讲　从曲线到规格：降额「门限—斜率—恢复迟滞」三要素的取法、两条鼓风机特有的约束、三维验证矩阵与本课再补的四个候选维度、脏堵滤芯这个试验件状态怎么写才可复现，以及把鼓风机在整车低压负载表里归位成稳态型负载并交出档位—电流表。第 5 讲　五类电气失效的售后分诊：⚠ 分层轴同样是本课自建的五层（件级 / 接口级 / 上游工况级 / 策略与标定级 / 装配与维修级），要害是先判层再判件；五类现场现象逐条给指纹与处置顺序，收在开头那个案例的完整决策链上。第 6 讲　耐久验收判据表：每一行三列（判据 / 数值 / 口径出处），出处列不许空着——填不了就写「须外部确认」并写清要谁来确认。最后收在动手做上：你要交出四台阶对照表 · 全档位耗散扫掠曲线（标出峰值档）· 结温余量核算表（含用两种热阻各算一遍的差值）· 降额三要素的取法说明 · 接口清单的反馈缺口行。这几件凑齐了，才叫一份能签字的鼓风机电气侧方案，而它们正好把两根钉子各验一遍。

第 1 讲　电机型式选型账：有刷＋外置调速模块 vs BLDC 内闭环模块

鼓风机的选型评审上，最常被提出来的第一个问题是「这台车该上有刷还是无刷」。这个问法本身就已经把范围收窄错了——它把选型当成了一次电机型式的挑选。实际发生的事情要大得多：换掉的不只是电机，而是把「功率耗散、换相与闭环控制、诊断与上报」这三样东西重新分配给不同的责任方。有刷路线把耗散和一部分控制推到箱内的外置调速件与整车侧的继电器上，BLDC 路线把它们全部收进模块内部，只对整车留一路指令线。责任线一移，跟着变的是热设计的位置、成本账的构成、失效模式清单的形状，以及售后能拿到什么信息。

所以这一讲不从「哪个更先进」开始，而从怎么把账算对开始。它要建立四件事：把部件边界画在同一处再比账；电耗账必须按档位驻留分布加权后再比总能耗，⛔ 不是比最高档效率；成本账要连带算三项，其中最贵的一项在项目期看不见；以及有刷路线特有的两笔「不在电耗表也不在成本表上」的账——碳粉的卫生落点，和寿命末期的渐变衰减。最后一节给出平台复用时的一条硬约束：几何接口对得上，不等于电气可复用。

1.1 先把部件边界画出来，再比账——选型改的是「耗散与智能放在谁身上」这条责任线

先把两条路线各自包含什么写清楚：

• 有刷路线＝有刷电机 ＋ 箱内外置调速件（电阻串或线性功率模块）＋ 整车侧继电器或开关；
• BLDC 路线＝三相电机 ＋ 模块内含换相与斩波（多带本地 MCU 与转速内闭环）＋ 整车侧只出一路指令线。

同一个「把风量调到某一档」的功能，两条路线把功率耗散、换相与闭环控制、诊断与上报这三样分别放在了不同的责任方身上（图 1）。有刷路线里，调速环节的耗散落在箱内那个独立的调速件上，闭环基本不存在（给哪一档就是哪一档），诊断能力取决于整车侧还能观测到什么；BLDC 路线里，这三样都被收进模块本身，整车只负责发一个指令。

为什么必须先划边界、后比账：不划边界就比，比出来的必然是两个口径不同的数。有刷路线的整车侧还要额外算进继电器或开关、承载大电流的线束、外置散热片以及它占掉的布置空间；而 BLDC 路线的这些东西已经被吃进了模块单价里。⇒ 只有把边界画在同一处，后面的电耗账、成本账与失效模式清单才是可比的。

这条边界还有一个后续用途：它同时解释了为什么第 3 讲要把两支的耗散式分开写——两条路线的耗散符号根本不落在同一个零件上，一个落在外置调速件里，一个落在模块内部的功率级里。

⚠ 两条路线的具体部件划分随供应商方案变化，本课⛔ 不给定式，只给「边界怎么画」这件事本身。易错点：拿模块单价直接比价——那是在比两个包含内容不同的包。正确做法是先把整车侧那几件（继电器或开关、线束、外置散热片与其占用的布置空间）算进有刷路线一侧，再看两个总数。

1.2 这笔账的判据是「按档位驻留分布加权后的总能耗」，⛔ 不是比最高档效率

有刷＋电阻档这条路线在中低档是把电能白白耗散成热的：电流流过接入的电阻段，那段压降乘以电流，全部变成调速件自身的温升，一点没有变成风。而中低档恰恰是驻留时间最长的一段——低档对应夜间行车、驻车休息、车内交谈这类安静场景（见 C2-04 鼓风机与蜗壳设计：风量—噪声平衡 §5.1）。

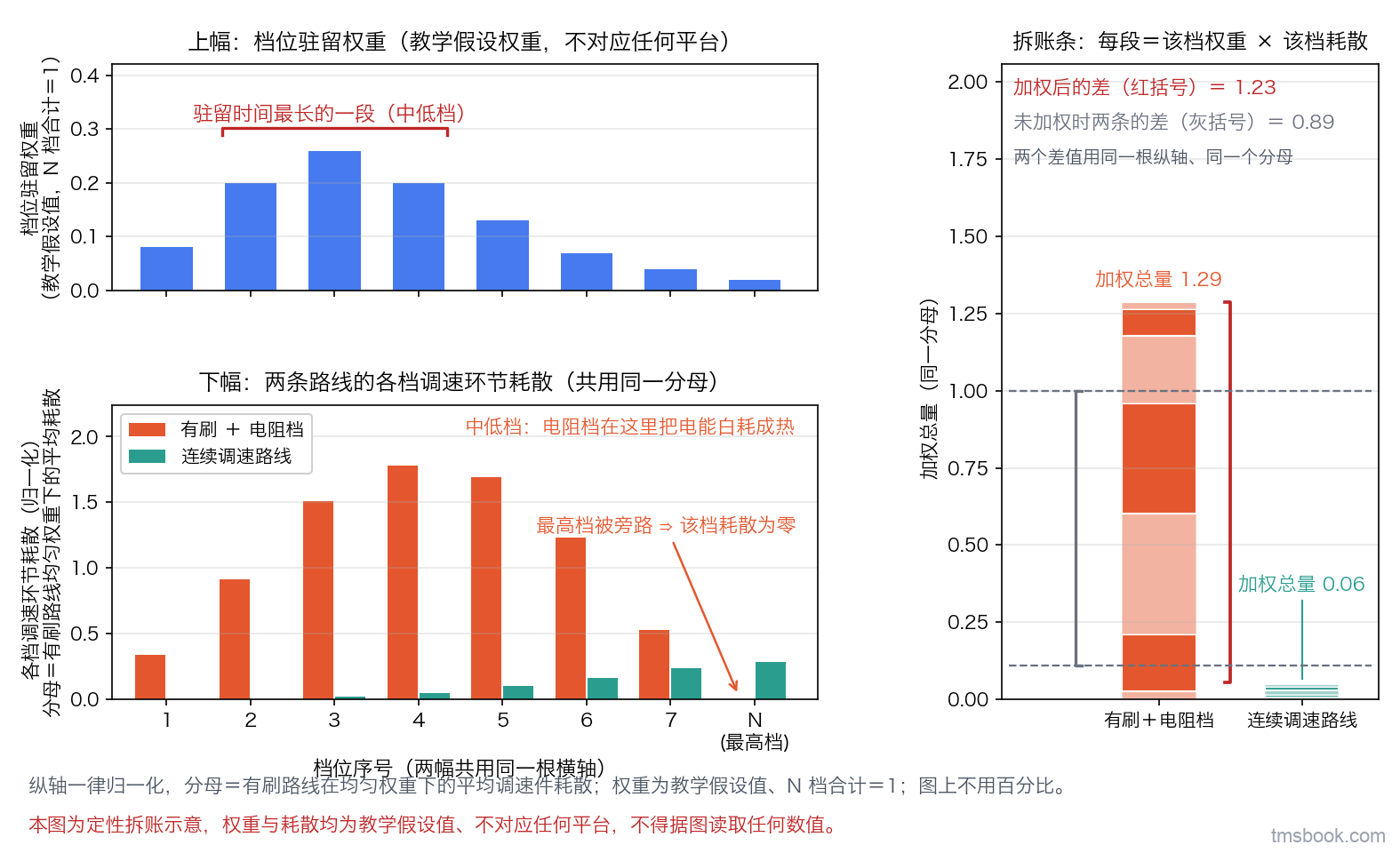

⇒ 正确做法是先按驻留分布加权，再比总能耗（图 2）。⚠ 图 2 的口径要先说清，否则它会被当成本判据式的图示：图 2 两幅的纵轴画的都是调速件口径那一分项的耗散，⛔ 不是下面判据式里那个整机口径的 P_veh,k。它之所以还能用来说明这条判据，是因为两条路线整机电耗之差主要由这一分项撑起来（有刷＋电阻档在中低档把电能白白耗散成热，而 BLDC 那一侧没有这一项）⇒ 图 2 演示的是「加权前后可以反转」这个机理，⛔ 不是把整机口径的账算给你看；⛔ 图上的量不得与本式相加，也不得代进本式。写成式子就是一个普通的加权和：

加权总能耗 ∝ Σ_k ( w_k · P_veh,k )

其中 k 为档位序号，w_k 为该档在整车使用中的驻留时间占比（Σ w_k = 1，量纲为一），P_veh,k 为该档下这条路线的整机口径耗电功率（W）。这不是本课发明的公式，就是加权平均本身；本课要求的只是别把 w_k 默认成均匀分布。⚠ k、w_k、P_veh,k 三个符号已一并登记进「关键公式详解」的全课符号表，那里还立了一条硬约定：带下标的 P 在本课有两组，这一组的下标标的是哪一档、量是整机口径，而 P_res／P_lin／P 那一组的下标标的是哪一支、量是调速件口径；⛔ 两组不得相互代入、⛔ 不得相加。⛔ 本式里的功率一律写 P_veh,k、不写 P_k——「P 的第 k 档」会被直接读成调速件耗散，而那正是下面明令禁止的那次混账。

为什么不加权就比会错：不加权等于给每一个档位赋了相同的权重，而实际的权重分布是强不均匀的，并且不均匀的方向恰好落在两条路线差别最大的那一段上。⇒ 加权前和加权后，结论可以直接反转——这就是钉子 A 在选型层的落点。

易错点：看最高档的电耗差不多，就得出「无所谓」。 最高档恰好是两条路线差别最小的一档：电阻档在那一档被继电器或独立直连支路整体旁路，调速件的耗散趋零（拓扑见第 2 讲，定量见第 3 讲）。拿最高档当代表，等于挑了整条曲线上最不敏感的那个点去做判断。

⚠ 两个口径必须分清，⛔ 不得混为一谈：

• 整车电耗账（本讲这一笔）是整机口径——它包含电机自身的铜损、铁损与风阻损，也包含继电器触点、线束与连接器的 I²R；
• 调速件耗散账（第 3 讲那一笔）只算调速环节自身。

图 1 画的正是这两笔账的边界差异。本课只把调速件那一项定量化；整机口径里其余各项，本课只承认它们存在，⛔ 不给数，也⛔ 不指定它们归哪一门课去讲。

⚠ 档位驻留分布 w_k 属平台相关量：它取决于市场、气候区、用户习惯与自动空调的策略，须由本项目用实车数据或市场调研确定，⛔ 禁止抄上一代平台。本课⛔ 不给任何占比数值；讲义与练习里做加权算例时，那一组权重必须整组标为教学假设值、不对应任何平台。可以写的定性方向只有一条：中低档驻留时间最长。

1.3 三个峰值落在同一段——但它们是三条互不相干的机理，⛔ 不得互相推导

把三条曲线画在同一根档位横轴上，你会看到一件很容易被误读的事：

1. 驻留时间——中低档最长（使用场景决定，见 1.2）；
2. 电阻件耗散——峰值落在中间某档（分压关系决定，第 3 讲定量给出）；
3. 散热片处的总热阻 R_th——中低档最大（过风速度决定，第 3 讲展开）。

三者的峰值落在同一段。⇒ 这一段既最费电、又最热、又最常用。这就是钉子 A 的第一处落点，也是本课几乎每一个工程动作的来源。

⚠ 但请注意它们的性质：这是三条完全独立的机理恰好指向同一段，不是一条因果链。 驻留分布由使用场景决定，耗散峰值由分压关系决定，热阻峰值由过风速度决定，三者之间没有推导关系。⛔ 不能从「这一档驻留最长」推出「这一档最热」，也⛔ 不能反过来；图上也⛔ 不许用同一条引线把三者串起来，只能画成三条各自成立的曲线共用一根横轴。

为什么这条区分要紧：把「同段叠加」讲成因果链，读者会以为改掉其中一条就能同时改掉另外两条。实际上——给中低档加一条连续调速支路，能消掉耗散那个峰值，但驻留分布与热阻曲线一条都不变。⇒ 三条各有各的对策，一条对策治不了三件事。

⚠ 三条曲线的具体形状均属平台相关量，本课⛔ 不给数；图 2 画其中的驻留权重与耗散两条，热阻那一条在第 3 讲（图 9）单独画，纵轴一律归一化。

1.4 成本账要连带算三项，而第三项在项目期看不见

只比电机与调速件的单价，会漏掉两整项。完整的成本账有三项，在选型表里必须各占一行，⛔ 不许合并成一个数：

① 调速件本身的成本。 这一项是唯一会自动出现在 BOM 上的，也是唯一大家都会算的。

② 模块热设计带来的散热片与布置空间成本。 调速件的散热片必须坐在自己送的那股主风路里才有对流，所以它占掉的过风面积与布置位置在架构阶段就要留出来（结论见 C2-01 HVAC 空调箱总体架构与分类（半/全集成、单/双蒸发） §2.2）。这一项的代价常常不体现为零件价格，而体现为空调箱里的空间——而空间在总布置里是要跟别的功能抢的。

③ 诊断能力缺失带来的售后换件率。 调速谱系的第 1、2 级在结构上给不出「我正在降额」这条链路（第 2 讲展开）。售后拿不到这条信息，就只能按现象换件；而换件不查风路会复发（第 5 讲与案例）。

为什么第三项最贵，却最容易漏：它在项目期看不见——它不落在 BOM 上，也不落在开发预算上，只在量产两三年后的售后账上出现，而那时选型决策早已冻结。⇒ 这是钉子 B 在成本层的落点：决定长期账的是「这个方案能回传什么」，不是它先进不先进。

易错点：把第三项写成「售后成本」一笔带过。 那样它没有可核算的输入，评审时必然被当成拍脑袋的项而删掉。正确写法是把它拆成三个乘数——

预计换件率 × 单次换件成本 × 复发比例

——每一项各自标明数据来源，取不到就标「须外部确认」，⛔ 不许留一个没有出处的数。

⚠ 三项成本的量级与占比均属平台相关量，本课⛔ 不给数；也⛔ 不给三项之间的比值或倍数关系——本课对三项都不给单点值，不给数的量不得参与倍数或数量级比较。

1.5 碳刷是卫生项，不只是耐久项

有刷路线还有一笔账，既不在电耗表上也不在成本表上，但它决定了选型评审桌上该坐哪些人。

是什么：空调箱的滤芯默认布置在鼓风机的吸入侧（结论见 C2-01 HVAC 空调箱总体架构与分类（半/全集成、单/双蒸发） §2.2）。有刷电机的碳刷在换向过程中持续产生碳粉，而这个产生点在滤芯的下游 ⇒ 碳粉不经过滤芯，直接进入下游风路。

⇒ 判据是：把碳粉列入箱内卫生与气味的来源清单，与 C2-05 箱内蒸发器布置与冷凝水管理、C2-12 冷凝水排放、防霉与蒸发器自清洁 的箱内卫生线和 C4-02 车内空气质量（VOC/异味）与净化技术 的气味口径对接；⛔ 不是只在耐久报告里记一条磨损量。

为什么：滤芯的作用范围只覆盖它上游的进气；任何在它下游产生的颗粒物，滤芯在结构上就管不到。⇒ 这是一条由布置顺序推出来的结论，不是由碳刷材料推出来的。所以换一种更耐磨的碳刷牌号，只改变碳粉的产生速率，⛔ 并不改变「这条判据成立与否」——判据仍然成立。

两个易错点，方向相反，都要防：

• 把它当成纯耐久项 ⇒ 选型评审里根本没有卫生条线的人在场，这条判据没有人认领；
• 反过来写成全称「碳粉全部直通座舱」 ⇒ 碳粉在下游还会经过蒸发器翅片与冷凝水，捕集比例本课未核。⛔ 不写这类全称，只写「落点在滤芯下游、进入下游风路」。

⚠ 碳粉的产生速率、粒径分布与在下游的沉积比例均属平台与产品相关量，本课⛔ 不给数。本课交付的只是那条结构性结论：它落在滤芯下游。

1.6 有刷路线的寿命末期不是「突然不转」，而是一条连续下行的轨迹

是什么：电刷磨短、弹簧压力下降、换向器积碳使接触电阻上升——三件事同时推进，于是同一指令下的转速与风量逐年下降，启动更困难，换向火花更强。⇒ 验收判据必须写成「寿命末期的档位—风量衰减曲线」，⛔ 不能只验新件的档位—风量表（图 3）。

为什么这条特别容易被整条漏掉：渐变型失效不会触发任何故障阈值，所以它不会以「失效」的形式出现在任何一份可靠性报告里。用户感知到的是「空调一年不如一年」，而售后往往把它归因到制冷系统去，鼓风机这一侧连一条记录都不会产生。⇒ 只验新件，等于把整条衰减轨迹排除在验收之外——不是验得不够严，是那一段根本不在验收范围里。

易错点：把它和突变型失效放进同一张失效模式表、用同一套判据。 两者的探测手段完全不同：

• 突变型（保险丝熔断、电阻串开路）——有阈值，单次功能测试即可发现，会进故障统计；
• 渐变型（碳刷磨短 + 弹簧压力下降 + 换向器积碳）——无阈值，不触发任何故障码，必须靠同一台样件的时间序列对比才看得出来。

⚠ 衰减速率与寿命末期的风量保持率属平台相关量（取决于碳刷牌号、档位驻留分布、启停次数与环境），本课⛔ 不给数。验收要求该怎么写见第 6 讲——要点是须由供应商给出「循环次数 ＋ 验证条件」成对提供，单给一个次数不可用。

1.7 同一个失效形态在 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 §1.1 已经给过一次——可类比，⛔ 不可照搬

「接触式部件的渐变退化」这个形态，在体系里出现过两次：C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 §1.1 讲的是风门执行器的电刷与电位计滑片，本课讲的是鼓风机的碳刷与换向器。

可以引的是形态：渐变、无阈值、不触发故障码、只能靠时间序列对比发现。这三条在两个对象上都成立。

⛔ 不可以搬的是量级、寿命数与验收方法。两者的工况差得很远：风门执行器是间歇动作、小电流、行程有限的部件，鼓风机是持续运转、工作电流大出若干量级、全生命周期累计转数高出很多的部件（⚠ 那个量级带写在第 4 讲 4.3，它只对 12V 系统的最大档成立，⛔ 不得用它反算功率、⛔ 不得用它校核线径，此处只用它做「大出若干量级」这个定性对照）。⇒ 电流密度、换向频次、温升与磨损机制的主导项都不同。把一门课的验收条款原样搬过来，得到的会是一个既不保守也不合理的数——它既不能保证鼓风机通过，也不能证明鼓风机安全。

⚠ 本课对两侧都不给单点值，因此这里的量级差也⛔ 不写成倍数或数量级——不给数的量不得参与倍数比较。可以写的只有定性关系：鼓风机侧的电流与连续运行时间都显著更大。

易错点：在验收表里写「参考 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 的碳刷寿命判据」。那门课讲的是执行器，它的判据在它自己的射程内成立；跨过来用就是越射程引用。⇒ 正确写法是引它的形态，验收数值另行由本课的对象与工况确定（第 6 讲）。

1.8 EMI 与 NVH：两侧的源不同，抑制手段⛔ 不得互搬；声学侧只引不重讲

EMI 侧——两条路线的发射机理不同，账要分开记。

• 有刷侧的干扰源是换向瞬间的电弧：频谱宽，且随电刷磨损与换向器状态变化（即同一台样件在寿命不同阶段的发射特性不一样）；
• 无刷侧的干扰源是功率开关的电压/电流边沿：频谱与开关频率及其谐次、边沿陡度相关。

⇒ 抑制手段与落点因此不同。换向火花的抑制元件必须在电机端就近加——一旦离开源头，那段线束本身已经成了天线，装在控制器一侧的滤波已经晚了一段线束。为什么：干扰抑制的有效性取决于抑制元件与源之间的回路面积；源在电机内部时，回路早在滤波之前就闭合了。⇒ 这是一条由拓扑决定的动作纪律，不是元件选型上的偏好问题。PWM 边沿一侧的屏蔽、绞线与共模扼流的选用门槛引 G12-03 执行器硬件接口与电气规格 §5.2。

⛔ 最要防的一种错：把两条路线的整改经验互相搬用。 给有刷路线加共模扼流圈去治换向火花，或给 PWM 路线在电机端加电容去治边沿——都是把甲侧的手段用在乙侧的源上。两支的机理不同，手段⛔ 一律不得互套。

⚠ 发射限值、抗扰等级与试验方法体系归 L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证，本课⛔ 不列试验标准号、⛔ 不给限值。本课在规格里负责的只有一件事：写清哪一侧有什么源、抑制元件该放在哪。

NVH 侧——本课只引不重讲。 两条路线在 NVH 上各有指纹：有刷侧是换向噪声与电刷摩擦，无刷侧是 PWM 载波啸叫与驱动电机的电磁阶次。这些形态以及它们在转速—频率平面上的分辨点，C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声 已经写清（载波啸叫的分辨点是「改风量不动、改载波参数才动」），并可平移到 G5-03 泵的无刷电机、驱动与噪声控制、G6-02 风扇 PWM 调速与噪声品质控制。本课⛔ 不重讲机理——NVH 的路径判定、声源指纹与治法互斥这三件事是那门课的骨架，在这里重写一遍必然要么写浅、要么与那门课漂移。本课在电气侧交出的是「有哪些电致激励源、它们由哪个电气参数决定」，声学侧的判读与治法交给 C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声。

⚠ 载波频率属控制器参数、平台相关量，本课⛔ 不给数，也⛔ 不给「载波取在多少以上就听不见」这类门槛。

易错点：在选型评审里把「无刷更安静」当成结论写进纪要。那要看载波频率落在哪一段、以及有没有与结构模态重合——这是 C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声 的判据，⛔ 不是本课能给的结论，更不能写成不带条件的全称。

1.9 平台复用的硬约束：几何接口对得上，不等于电气可复用

鼓风机总成跨车型复用时，法兰、蜗壳出口与安装孔位对得上，只说明几何可复用。

电气侧为什么不跟着自动成立：同一个模块搬到风阻更大、滤芯更易脏堵的车型上，同一档位下的过风更小 ⇒ 散热片处的对流变差、R_th 上升，过温降额门限可能被提前触发（该连带账 C2-01 HVAC 空调箱总体架构与分类（半/全集成、单/双蒸发） §3.3 已给结论）。更根本的原因是：第 3 讲那套耗散扫掠的输入里含系统阻力曲线——它决定同一档位下的电流与过风。换车型就是换输入 ⇒ 上一台车的扫掠结果对新车没有效力。

⇒ 本课把它落成复用评估的一条必查项：复用前，必须在新车型的系统阻力曲线下，重跑第 3 讲的全档位耗散扫掠与结温核算。

易错点：把「上一台车没投诉」当成复用的通过依据。 那是拿一个不同输入下的结论来用。它与第 6 讲那条「⛔ 禁止抄上一代门限」是同一条纪律的两个落点：门限与扫掠结果都绑在具体平台的输入上，换平台就要重取。

⚠ 阻力曲线、降额门限的触发点均属平台相关量，本课⛔ 不给数。⚠ 平台化决策本身（复用到什么粒度、模块怎么切）归 C2-13 空调箱平台化/模块化设计，本课只交这一条必查项。

本讲小结：选型不是挑电机，是重分配「耗散、控制智能、诊断」三样的责任线——所以第一步是把部件边界画在同一处（图 1），否则比的是两个包含内容不同的包。电耗账要按档位驻留分布加权后再比总能耗（图 2），⛔ 不是比最高档效率——最高档恰是两条路线差别最小的那一档；驻留、耗散、热阻三个峰值落在同一段，但那是三条互不相干的机理，⛔ 不得互推。成本账三项各占一行，第三项（诊断能力缺失带来的售后换件率）在项目期看不见、只在售后账上出现。有刷路线另有两笔不在这两张表上的账：碳粉落在滤芯下游，是卫生项不只是耐久项；寿命末期是渐变而非突变，验收必须验衰减曲线而不是只验新件（图 3）。EMI 两侧的源不同、手段⛔ 不得互搬，NVH 侧只引不重讲。最后：几何接口对得上不等于电气可复用，复用前必须在新车型的阻力曲线下重跑全档位扫掠。
