C2-12 冷凝水排放、防霉与蒸发器自清洁

课程代码 C2-12 · 板块 C 乘员舱空调与 HVAC / HVAC 空调箱（总成） 时长 约 3.5 小时（6 讲） 前置 C2-05 箱内蒸发器布置与冷凝水管理（提供凝水速率）；A2-04 湿空气物理与焓湿图 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C2-12 大纲的完整展开版

---

引言：水到了排水口之后

C2-05 箱内蒸发器布置与冷凝水管理 把蒸发器翅片上凝下来的水一路送到集水盘的最低点，并交出一个量：峰值凝水生成速率。那门课到此为止。本课从这里接手——水已经在盘里了，往下的问题只有三个：它走不走得掉、走不掉的时候水往哪儿去、以及走掉之后表面还湿多久。

麻烦在于，工程现场递到你手上的从来不是「排水口通流不足」这样干净的一句话。递过来的是两类抱怨：「空调漏水，副驾脚垫是湿的」，和「停一晚，一开空调满车霉味」。这两句话背后各自站着一批物理上毫不相干的成因，治法也互不相通：有的要改迎面风速，有的要改壳体包覆，有的要改进风口水槽；还有一类根本不是水——暖芯与水管接头渗出来的冷却液走的是同一条重力路径、滴在同一块地毯上，看起来和「空调漏水」一模一样，前风窗与天窗排水槽的水也是。⇒ 本课的第一件交付物因此不是排水口口径，而是分诊：先把抱怨归到正确的对象上，再谈改什么。跳过这一步，整改做完现象照旧，而真正的原因又平安躲过一轮——拆开排水管发现通畅、判「无故障」交车、两周后用户再来，是这类问题最常见的结局。

本课的射程：从排水口往下的那一段水路（口径与坡度的几何判据、整车姿态下的最低点校核）、从排水管外部反着回来的气与水（倒吸与倒灌）、霉链条里属于空调箱的那几环、停机后的蒸发器干燥策略及其向整车借时间与电量的接口，以及上述全部内容的验证方案。不在射程内的只给类型与去向，本课不代讲：集水盘以上的凝水生成、吹水与亲水涂层的换热侧作用见 C2-05 箱内蒸发器布置与冷凝水管理；箱壳外表面结露与排水管穿地板处的密封见 C2-16 空调箱与整车的机械/热接口集成：定位基准、穿舱密封、外壁结露与维修可达性；进风口带入的雨雪与内外循环风门见 C2-09 内外循环风门与新风控制；箱壳漏风与负压段密封的测法见 C2-10 空调箱密封与漏风（air leakage）控制；滤芯规格见 C4-01 空气过滤：PM2.5/HEPA/活性炭与 AQS 传感；气味口径与整车 VOC 见 C4-02 车内空气质量（VOC/异味）与净化技术；主动杀菌手段的有效性判据见 C4-03 负离子、光触媒与主动杀菌方案；续跑时的噪声与声品质见 C2-11 空调箱 NVH：风噪/风门异响/鼓风机噪声/再生噪声；风门执行器的失电位与自锁见 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型；鼓风机档位工作点的功率见 C2-04 鼓风机与蜗壳设计：风量—噪声平衡；run-on 窗口的编排规则与 12V 分档安时账的预算分配方法与数值见 K3-11 热管理域的上下电时序、run-on 编排与休眠期能耗预算——⚠ 这条分界线要写清楚，否则会与第 5 讲打架：结构归本课、规则与数值归 K3-11 热管理域的上下电时序、run-on 编排与休眠期能耗预算。空调箱侧的请求（要多少功率、跑多久、什么条件下可以被抢占）与这笔账的结构（有哪几项、谁减谁、门槛在哪一侧）仍然是本课第 5 讲的交付物，⛔ 不在这条「不代讲」清单里；整车级长期湿热暴露后的复检见 L4-05 湿热（高温高湿）整车专项试验：潜热、冷凝水与凝露腐蚀的路试判据；抱怨的分层统计方法见 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计；橡胶件的老化见 H4-01 密封材料（EPDM/HNBR/氟胶）选型。⚠ 「不在本课射程」⛔ 不等于「不重要」——上面每一条都是本课某个判据的输入或出口。

这门课真正的难处，是它把两种时间尺度捆在了一起。排水那一侧的失效当天就看得见：脚垫湿了、水滴到线束上了，现象与原因隔着几小时。霉味那一侧的失效要等三个月：装车时一切正常，短周期台架试验也一切正常，等抱怨回来时，设计早已冻结、模具早已开完。⇒ 一门课要同时管住这两侧，就必须找到一个今天能拍板、又和三个月后的结果挂得上钩的中间量。本课全部内容都挂在这个中间量上，它就是下面第一根钉子。

钉子①（主）：霉链条四环里只有「湿」这一环有工程手柄，所以本课的每一项措施都必须换算成同一个量——它把蒸发器表面的湿态时长 τ_wet 缩短了多少。

蒸发器要长霉，需要四件事同时成立：停机后表面残留水膜（湿）、表面回温到适宜微生物代谢的温度（温）、灰尘花粉等有机颗粒沉积（养分）、停放足够长（时间）。四者是合取，断掉任何一环理论上都有效。所以真正的问题不是「哪一环最重要」，而是哪一环有工程手柄——而这个问题的答案很不平均：湿这一环手柄最多，且都在空调箱的责任范围内；养分这一环手柄存在，但跨了三门课、而且只能削减不能归零；温与时间这两环，工程上没有手柄——停机后芯体回温到舱温是自然过程，用户停多久也不由工程决定。⚠ 后面这句必须显式说出来，否则读者会以为是本课漏讲了，转而去找一个并不存在的手柄。

τ_wet 的含义是「从停机时刻起、蒸发器表面仍存在液态水膜的持续时长」。把它立成统一度量之后，三类看起来毫不相干的措施才第一次可以互相比较：排水几何缩短它的方式是「让水离开」，亲水涂层是「让水铺成膜、走得快」，停机后干燥是「把剩下那点水蒸发掉」。三者作用在同一条时间轴的不同段上，因此可以叠加，也因此可以按「每缩短一分钟 τ_wet 要付多少代价」排优先级——几何改动是一次性成本、对每一次停机都生效，干燥策略则是每一次停机都要重新付电量与整车续跑窗口。⇒ 由此得到本课最锋利的一把筛子：一项措施如果换算不到 τ_wet 上，它就不是防霉措施，只是别的功能顺带的效果。抗菌涂层、UV 与光触媒、售后清洗都落在这一侧——它们对付的是已经长出来的那些，不缩短 τ_wet，因此 ⛔ 不能和断链手段共用同一把优先级尺子。★ 用 τ_wet 作统一度量是本课的归纳，不是哪份标准或哪个通行体系既有的判据；它本身也不容易直接测量，第 6 讲会给出它的可测代理量与测法。

钉子②：排水路径的判据是「几何 + 姿态」，不是「流量」。

按通流算，几毫米的孔对凝水速率来说余量大得离谱，于是口径怎么缩都「够用」。但那个算式的前提是水已经在流动。当口径落到毛细长度的量级，把水柱撕开所需的能量要由表面张力提供、而重力给不出来，水就挂在口边不滴——通流能力再大也没用。这是一道与通流门完全并列、物理上毫无推导关系的几何门，⛔ 两道门不得互相替代，也不得拿其中一道的富余去证明另一道自动满足。

姿态那一侧同理：水只认真实的重力方向，不认设计意图。水平姿态下算出来的集水盘最低点，在坡道上会迁移到盘的另一端；此时排水口完全通畅、吹气也通，而水就积在够不着排水口的地方——故障现象与排水口无关，根因却在排水路径的几何上。这是本课最典型的误诊场景，也是「复现不出来」的来源：试验场地是平的，而用户的车位是坡道。⇒ 这两条都不在流量账里，而排水设计真正出事的地方，绝大多数落在这两条上，不是通流不够。

★ 反钉子：「集水盘在鼓风机下游，鼓风机一转这一段就是正压、气是往外走的，所以排水口不会倒吸。」

这句话的前半截是真的，而这正是它危险的地方。push-through 布置下，集水盘段在鼓风机运转时确实是正压段，这也正是 C2-10 空调箱密封与漏风（air leakage）控制 那套「正压段 / 负压段」二分法给出的结论。刚学完那门课的人会很自然地把同一张压力符号表套到排水口上，于是从一句真话推出一句假话：符号是正的 ⇒ 不会倒吸 ⇒ 防倒吸件可以省。

它读反在哪里：这是两条压差来源与发生时段都不同的判据链，⛔ 不得互推。C2-10 空调箱密封与漏风（air leakage）控制 那张表上的压差由鼓风机建立，射程是鼓风机运转时的箱壳漏风；而排水口倒吸的压差由车底外流场建立，它的风险窗口恰恰是鼓风机停机与滑行的时段——那时箱内不再有正压往外顶，而车底排水口处仍可能是负的。

读反之后，读者会做出两个错误动作，方向不同，后果都很实：

① 把验证工况选在鼓风机运转下。做反向密封或倒吸试验时，按「实际工作状态」把鼓风机开起来加压，测出来的符号恒为正、结论恒为「不倒吸」，于是判定防倒吸件不必要，砍掉排水口单向阀、也不再费劲去给排水管出口选位。⚠ 这个判据在这个工况下永远得不出「会倒吸」——不是数算错了，是把判据放在了它必然给出安全结论的那一侧。而真实失效发生在停车后与滑行段，要到路试和售后才暴露。第 6 讲会把它落成一条验证条款：倒吸类试验必须在鼓风机停机状态下做。

② 把水封当作停机段的保护。认清风险窗口之后，第二个陷阱紧接着来：既然危险的是停机时段，那就加一段水封挡住。但停机时段恰恰是水封最没机会补水的时段——不产凝水、不开压缩机；干燥季与冬季长期不开压缩机时，它必然干涸而完全失效。「最需要它的时段」与「它最可能失效的时段」重合，这一条不点破，读者会把最不可靠的一件当成主防线。第 2 讲会把鼓风机状态、集水盘段的表压符号、车底排水口处的外部压差、以及凝水生成这四条时间线并排画出来（图5）。⚠ 第四条不是凑数的：水封的补水窗口只能从「正在产凝水」这一道上读出来，少了它，「补水窗口与风险窗口不重叠」这句话在图上就无从读起。

读法约定，先立后用。本课同时要用到湿空气侧（承接 A2-04 湿空气物理与焓湿图：空调负荷计算基石 与 C2-05 箱内蒸发器布置与冷凝水管理）与排水几何两套语言，符号撞名是必然的，撞名的后果是读者拿两个不同的量互算——第 1 讲开头会先把四处必然撞名的量分列钉死，再往下走（前三处是两个物理量共用一个字母，第四处是同一个量在两个工况下取值，后者更隐蔽）。另有两条纪律贯穿全课：平台相关量本课一律不给数，只给判据形式与取数方法（须由本项目按实测与整车定义确定），这是合格答案而不是缺项；算例中出现的全部输入都是教学假设值，⛔ 不对应任何平台，也不得直接取用。至于本课引用到的那几件标准各自管什么、不管什么，第 6 讲逐条交代，这里先立一条总态度——借方法学不等于借合格线，判定线由本项目冻结。

六讲是同一条时间轴上的六段。第 1 讲给「让水离开」的几何判据：通流门与几何门这两道并列的必要条件、坡度为什么要按沿程单调而不是按平均值判、停放态与行驶瞬态这两类姿态为什么必须分开校核，以及多排水口这类冗余该不该上。第 2 讲守住「别让外气和外水反着回来」这条边界：出口选位是三个约束的交集，防倒吸与防倒灌的手段该按什么顺序排，单向阀与水封各自的边界在哪，以及与 C2-10 空调箱密封与漏风（air leakage）控制 的射程分界画在哪。第 3 讲把 τ_wet 立成统一度量，逐环点名手柄与那两个没有手柄的环，并把养分的三条来源摊开——其中最容易被整类漏掉的是「绕过滤芯的那一股」，它正是「升级滤芯治霉味」这个直觉整改常常完全无效的机理。第 4 讲把 τ_wet 的最后一段交给干燥策略：干多久、用什么风、什么条件下触发，以及本课第二高危的一处错——把一阶估算式当成「吹久一点总能吹干」的承诺，高湿天它系统性地把时间算得太乐观，而误差方向落在危险侧。第 5 讲说明这几分钟是从整车借来的：续跑窗口有谁在管、12V 停放能量账记在哪一本上、与那些为带走余热而续跑的动作怎么一起编排、以及不让用户看见时他会把它当成「车没关干净」。第 6 讲回答「怎么证明 τ_wet 真的短了」：验证不只有试验项这一维，还有对象层级与件处于什么状态——只测干净新件，必然整维漏掉「唇口被污物卡住合不拢」和「冰粘住顶不开」这两个主失效。收尾各节把关键公式、案例、误区与三件动手做交付物逐条落成可执行的动作。

⇒ 读完全课，再拿到任何一句「我们做了防霉」，你应当能当场追问三件事：它缩短的是 τ_wet 的哪一段、缩短了多少是怎么测出来的、以及这条排水路径在最坏姿态下还成不成立。

第 1 讲　让水离开：口径、坡度与整车姿态下的最低点

这一讲的输入是 C2-05 箱内蒸发器布置与冷凝水管理 交出来的东西：凝水已经沿翅片流进集水盘、盘的最低点已经定好、峰值凝水速率 ṁ_w 已经算出来。从这里往后，水要走的是一条纯几何的路——盘底 → 盘的最低点 → 排水口 → 排水管 → 穿过地板 → 车外出口。这一讲只回答一个问题：这条路上，水会不会走。

值得把这个问题单独拎出来讲一讲，是因为它的答案不在流量账里。排水口的通流能力几乎总是绰绰有余——几毫米的孔，通流能力远大于蒸发器的凝水速率；于是校核表上那一栏永远是绿的，而车照样在坡道上停一晚就满车霉味。真正把水拦住的是两件流量账管不到的事：口径小到毫米量级时表面张力把水挂住不放，以及水平姿态下算出来的最低点，在坡道上会跑到集水盘的另一端。这两条就是本课钉子②的两半——排水路径的判据是「几何 + 姿态」，不是「流量」。这一讲把它们立成可算、可校核的形式。

⚠ 本讲处理的是排水路径失效里的几何这一支。「路被堵死」「水反着灌回来」「出口选错了地方」是另外几支，判据与治法都不同，第 2 讲展开。

这一讲交出九样东西：一次动手之前必做的分诊（1.1）；一张必须先钉死的符号表（1.2）；坡度的真判据（1.3）与它的可视形式（图1）；口径的真判据 Bond 数与四点手算（1.4，图2）以及它与通流判据的关系（1.5）；最坏姿态的完整清单（1.6）、最典型的那一个姿态（1.7）与校核方法（1.8，图3）；第二个排水口该怎么论证（1.9，图4）；一条容易读反的因果（1.10）；以及这条几何链的最后一环——堵死之后水往哪儿溢（1.11）。

1.1 先分诊再动手：现场给的从来不是「排水口通流不足」

是什么。C2-05 箱内蒸发器布置与冷凝水管理 负责把翅片凝水送到集水盘最低点，并交付峰值凝水速率 ṁ_w；本课从排水口开始。但现场送到工程师手上的输入从来不长这个样子，它长成两句话：「空调漏水，副驾脚垫是湿的」与「停一晚上，一开空调一股霉味」。这两句话背后对应的不是一条水路径，而是八条完全不同的水路径。

⚠ 先说这张全集是沿什么线索数出来的：如果沿「蒸发器凝水 → 集水盘 → 排水口」这条主线数，会整类漏掉不在这条线上的水——而恰恰是那几类最常被误报成「空调漏水」。所以这张表要反过来问：还有哪些水，会滴在同一块地毯上、或让同一个用户闻到味，却不走这条主线？

全集①　空调箱相关的水路径，共八条。

#	水路径	本课怎么处置
1	蒸发器翅片凝水——主线，速率 ṁ_w 由 C2-05 箱内蒸发器布置与冷凝水管理 交付	在本课射程内
2	吹水 / carry-over——迎面风速过高时液滴脱离芯体被气流带进风道，落在风道底与出风口，不进集水盘	只给去向：见 C2-05 箱内蒸发器布置与冷凝水管理
3	箱体壳体冷面的外表面结露——在高湿座舱里箱壳外壁结露，水珠直接滴到 IP 线束与地毯，不走翅片也不走排水口	只给去向：见 C2-16 空调箱与整车的机械/热接口集成：定位基准、穿舱密封、外壁结露与维修可达性
4	外循环进风口带入的雨水／雪／洗车水——水槽与挡水板在滤芯上游	只给去向：见 C2-09 内外循环风门与新风控制
5	从排水管外部倒灌进来的水——涉水、洗车高压水、路面积水	在本课射程内（第 2 讲）
6	暖芯与水管接头渗漏的冷却液——它不是水，但走同一条重力路径、滴到同一块地毯，现场极易被当成「空调漏水」	只给现场分诊指纹与去向，⛔ 不给判定阈值
7	前风窗／天窗排水槽与 A 柱排水路径的水——整车侧，同样常被误报为空调漏水	只给现场分诊指纹与去向，⛔ 不给判定阈值
8	直接式热泵箱的箱内冷凝器 IC 表面——按 C2-05 箱内蒸发器布置与冷凝水管理 的口径它是热面、不产生二次凝水	只点名这条边界，本课不展开

为什么这一步不能省。八条路径的治法互不相通：吹水要去改迎面风速，壳体外壁结露要去改包覆，进风口进水要去改水槽与挡水板，冷却液渗漏根本不是水的问题。把其中任何一条当成「排水口问题」去改口径与坡度，改完现象照旧——而真正的原因又白白过了一轮验证周期。⇒ 这张全集本身就是本课的第一件交付物：不先把抱怨分诊到正确的对象上，后面所有排水整改都可能修错东西。

取值口径。⛔ 本课不给「各条路径各占抱怨多少比例」这类数——它取决于平台、销售地区与车龄结构，须由本项目的售后索赔数据分层统计给出（分层统计的做法见 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）。可给的是定性的分诊指纹：

• 现象随空调开停变化 ⇒ 与制冷侧相关，先在 1～3 之间分；
• 液体带颜色、带甜味 ⇒ 是冷却液不是凝水，走第 6 条；
• 滴落点在 IP 线束正下方而不在排水口下游 ⇒ 疑箱壳外壁结露，走第 3 条。

易错点。把「地毯湿」直接等同于「排水口堵了」，拆开排水管一吹是通的，于是判无故障（NTF）交车——真正的第 5 条或第 3 条一个字没查。以及反方向的错：把冷却液渗漏当成凝水，清洗一遍交车，两周后原样再来。⚠ 这两种错都有一个共同点——它们各自都做了一次真实且正确的测量（排水管确实通、蒸发器确实脏），只是那次测量回答的不是被问的那个问题。

1.2 四处必然撞名的量：先钉符号，再动笔

是什么。本课同时用到湿空气侧的符号（承 A2-04 湿空气物理与焓湿图：空调负荷计算基石 与 C2-05 箱内蒸发器布置与冷凝水管理）与排水几何侧的符号，有四处必然撞名。全课口径如下，⛔ 此后不再有第二种写法：

撞名处	本课怎么写	物理含义与单位
d（含湿量）vs 直径	含湿量保留 d；几何特征尺寸一律写 D_h	d：含湿量，kg/kg 干空气 ｜ D_h：水力直径，mm。⛔ 全课不写裸 d 表示尺寸
ṁ_w vs m_water	两者分列，⛔ 不共用符号	ṁ_w：凝水生成速率，kg/s ｜ m_water：停机瞬间挂在芯体与盘内的残留水量，kg
h（换热系数／比焓）vs 高度／潜热	水封高度写 h_seal，汽化潜热写 h_fg	h_seal：水封高度，mm ｜ h_fg：汽化潜热，kJ/kg。⛔ 全课不出现裸写的 h
d_in 与 ṁ_a 的工况：峰值制冷 vs 熄火干燥	峰值制冷工况的那一组一律加下标 pk——写 d_in,pk / d_out,pk / ṁ_a,pk；⛔ 不带下标的 d_in / ṁ_a 在全课一律指熄火后干燥工况（第 4 讲）	d_in,pk、d_out,pk：峰值制冷工况下进、出蒸发器的空气含湿量，kg/kg 干空气 ｜ ṁ_a,pk：该工况下的蒸发器干空气流量，kg/s——三者都由 C2-05 箱内蒸发器布置与冷凝水管理 在高温高湿 + 外循环 + 大风量下交付 ｜ d_in：熄火干燥时进入芯体的空气含湿量，kg/kg 干空气 ｜ ṁ_a：熄火干燥风量（低档、按干空气计），kg/s

为什么值得先花一节做这件事。四处里最危险的是 ṁ_w vs m_water 那一处，因为它会直接算错干燥时长。ṁ_w 与 m_water 量纲不同（kg/s 与 kg），看起来不可能混，但一旦顺手写出「残留水量＝产水速率乘以运行时间」这种式子，它照样算得出一个数来，没有任何东西会报错。

⛔ m_water ≠ ṁ_w × t。这条式子不成立，本课任何地方都不许出现。

理由是物理的：残留水量取决于停机瞬间的持液量——受涂层状态、翅片间距与倾角支配——而绝大部分产水在运行期间就已经排走了。用运行时间去积分，得到的是一个与真实残留量毫无关系、且量级上大得离谱的数；把它代进第 4 讲的干燥时长估算，会得出「怎么吹都吹不干」的结论，然后去加长续跑时间——方向完全错了。

第四处为什么更隐蔽，要单独说一句。前三处是两个不同的物理量抢一个字母，量纲不同、一眼能看出不对劲；第四处是同一个物理量在两个工况下取两组值——量纲相同、记账基准也相同（都按每 kg 干空气计），所以把 C2-05 箱内蒸发器布置与冷凝水管理 交付的峰值制冷工况那组数直接代进第 4 讲的干燥判据，式子照样算得出一个数来，没有任何东西会报错。而两个工况下水的传递方向恰好相反：峰值制冷时空气流过蒸发器是失水（d_in,pk − d_out,pk > 0，那正是凝水的来源）；熄火干燥时空气流过芯体是得水（d_sat,out − d_in > 0，那正是把水带走的能力）。风量那一侧同样差着一个档位以上：ṁ_a,pk 是大风量峰值工作点，ṁ_a 是熄火后的低档。⇒ 全课凡是峰值制冷工况的量一律带下标 pk，⛔ 不带下标的 d_in、ṁ_a 只有一个含义。

取值口径。ṁ_w 与 m_water 都是平台相关量，⛔ 本课不给数。本课给的是两者的获取方式：ṁ_w 由 C2-05 箱内蒸发器布置与冷凝水管理 在高温高湿 + 外循环 + 大风量的峰值工况下按湿空气焓湿账算出并交付；m_water 由停机后立即拆芯称重实测（残余含水量称重法，见第 6 讲）。⚠ 注意这两个来源一个是算的、一个是测的，这本身就说明它们不可互推。

易错点。写公式时顺手把 m_water 写成「ṁ_w 乘以运行时间」（上面那条禁令针对的就是它）；以及在图上把 ṁ_w 与 m_water 标在同一根轴上比大小——量纲不同的量放同一根轴，读者读出来的任何「谁大谁小」都是假的。

1.3 坡度的判据是「沿路径高程严格单调下降」，不是「平均坡度达标」

是什么。从集水盘最低点到排水口的整条水路径上，每一段的高程都必须比上一段低。判据是沿路径的高程剖面曲线单调，而不是首尾高差除以路径长度。出现任何一段等高（平台）或抬高（反坡），水就停在那里，而平均坡度这个指标看不出来——一段反坡完全可以被前后两段陡坡在平均值上抹平。

为什么。驱动水前进的是局部高差，不是全程平均。水不会因为「后面还有坡」就继续爬过一个平台。而停住的那一摊水正好凑齐了霉链条里的「湿」这一环，并且它长期不流动、不被冲刷，恰恰是养分沉积最快的地方——一处反坡换来的不是「排水慢一点」，是一个固定的培养皿。

取值口径。⛔ 最小坡度取多少是平台相关量，本课不给数——它受盘的成型工艺、翘曲量与整车布置高度共同限制。可给的是判据的形式：把姿态旋转后的高程剖面画出来，检查是否仍单调（做法见 1.8）。⚠ 另有一项容易被忘掉的输入：注塑件的残余翘曲会把设计上的小坡度整段吃掉——翘曲量来自壳体成型侧，见 C2-14 空调箱总成的量产工艺、合箱路线与下线（EOL）检测，本课只承接不重算。

易错点。用 CAD 里的理论面判单调，而不带翘曲与装配变形——理论面上那点设计坡度，落到带翘曲的实件上可能整段被吃平；以及只在水平姿态下检查单调性——姿态一变，单调性可能整段翻转，那正是下面 1.6～1.8 三节的主题。

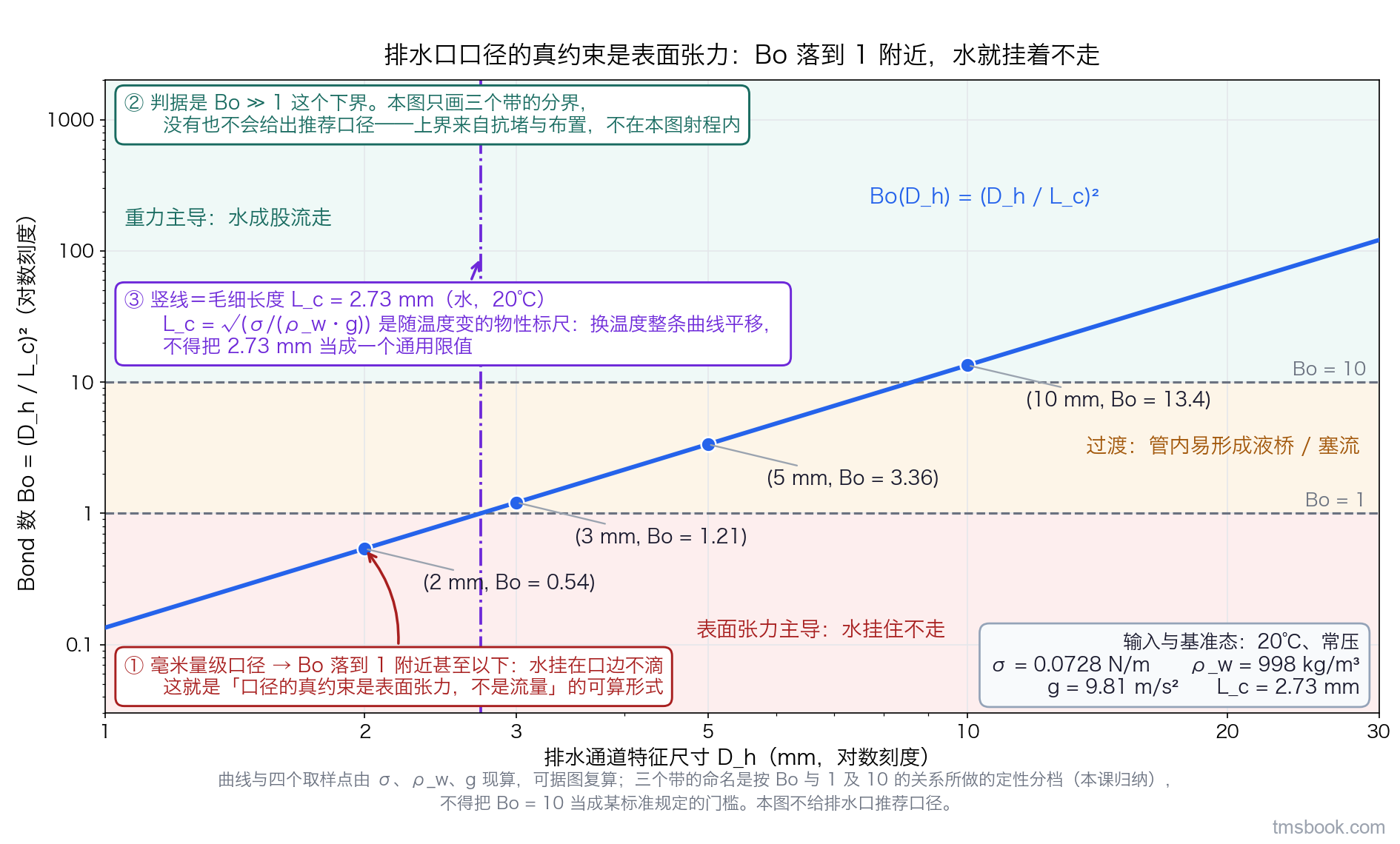

1.4 口径的真约束是表面张力不是流量：Bond 数与四点手算

是什么。把重力与表面张力的量级比写成一个无量纲数：

Bo ≡ ρ_w·g·D_h² / σ = (D_h / L_c)²，其中毛细长度 L_c = √(σ / (ρ_w·g))

取 σ = 0.0728 N/m（水—空气界面，20℃）、ρ_w = 998 kg/m³（20℃、常压）、g = 9.81 m/s²，得

L_c = 2.73 mm（水，20℃）

以它为标尺，四点手算（这是本课的可手算定量示例）：

D_h	Bo = (D_h/L_c)²	读作
10 mm	13.4	重力主导，水成股流走
5 mm	3.36	过渡
3 mm	1.21	表面张力与重力同量级，管内易形成液桥／塞流
2 mm	0.54	表面张力主导，水柱被毛细力挂住，口边挂一颗水珠不滴

为什么流量判据在这里整个失效。按通流式 V̇_drain ≥ ṁ_w/ρ_w 算，几毫米的孔单位时间能过的水远大于凝水速率，于是口径怎么缩都显示「够用」。⛔ 但那个式子有一个没被写出来的前提：水已经在流动。Bo ≲ 1 时，把水柱从口边撕开所需的能量要由表面张力那一侧提供，而重力给不出来——水就停在那里，通流能力再大也没用。这就是「口径的真约束是表面张力而不是流量」这句话的可算形式。

⚠ 把这条约束写成 Bond 数的这个形式，是本课归纳的——⛔ 它不是任何标准或既有规程里的现成判据，引用时请照此说明；三个带的命名（表面张力主导／过渡／重力主导）同样是按 Bo 与 1 及 10 的关系做的定性分档，⛔ 不得把 Bo = 10 当成某个标准规定的门槛。

取值口径。L_c = 2.73 mm 是由物性现算的量，可给准确值，来源为物性手册／CoolProp(IAPWS) 的 σ 与 ρ_w，基准态统一取 20℃、常压。⚠ 换温度整条曲线会平移——σ 与 ρ_w 都随温度变，所以引用 L_c 时必须带上基准态。⛔ 而「排水口该取多大」是平台相关量，本课不给数：它还要同时满足抗堵（絮状污物与沙尘的通过尺寸）、布置可达与单向阀选型三方要求，本课只给「Bo 必须远大于 1」这一条下界判据。

易错点。两个方向都会错：① 拿 Bo 判据去反算排水口尺寸的上界——⛔ 这条判据只给下界，上界来自抗堵与布置，不在它的射程里；② 把 L_c 当成「排水口最小尺寸 2.73 mm」——⛔ L_c 是量级标尺不是限值，Bo = 1 处水已经走不动了，工程取值必须在它之上留出量级余量，而不是取一个刚过线的值。

1.5 通流门与几何门是两道并列的必要条件，取严者——⛔ 不得互推

是什么。排水口要同时过两道门，两道都过才算过：

• 通流门：V̇_drain ≥ ṁ_w / ρ_w，其中 ṁ_w = ṁ_a,pk·(d_in,pk − d_out,pk)，由 C2-05 箱内蒸发器布置与冷凝水管理 在高温高湿 + 外循环 + 大风量的峰值工况下给出（⚠ 下标 pk 按 1.2 的口径，指峰值制冷工况；⛔ 这一组数不得代进第 4 讲的干燥判据，那里的 d_in、ṁ_a 是熄火后干燥工况的量）；
• 几何门：Bo = (D_h / L_c)² ≫ 1。

为什么它们不能互相替代。两道门管的是完全不同的物理：通流门管「单位时间能过多少水」，几何门管「水会不会开始流动」。两者之间没有任何推导关系——通流余量哪怕富余上百倍，也证明不了水会开始流。⇒ 因此它们是两条并列的必要条件，⛔ 不得用一条去验证另一条，也⛔ 不得用一条的余量去抵另一条的不足。

取值口径。ρ_w = 998 kg/m³ 可给准确值（20℃、常压，来源为物性手册／CoolProp(IAPWS)）；⛔ ṁ_w 是平台相关量，本课不给数，由 C2-05 箱内蒸发器布置与冷凝水管理 的峰值工况交付。⚠ 注意 d_in,pk 与 d_out,pk 是含湿量（kg/kg 干空气），⛔ 不是直径——这正是 1.2 那张符号表第一行要防的事；而它们身上那个 pk 下标是符号表第四行要防的另一件事：它们是峰值制冷工况下的取值，⛔ 与第 4 讲熄火干燥工况下的 d_in、ṁ_a 不是同一组数。

易错点。正向的错是把「通流余量很大」当成「几何门自动满足」，于是为了布置方便把排水口一路缩到毫米级。反向的错更隐蔽：拿已经定好的排水口尺寸去反算「本箱最多允许多大的凝水速率」——⛔ 这是拿一个只用于校核下界的判据去反解一个它没有资格给的量。ṁ_w 是设计输入，它由风量与进风状态决定，⛔ 不由排水口尺寸决定；反算出来的那个「允许凝水速率」在物理上不存在，但它会以一个很像样的数字写进评审材料。

1.6 最坏姿态是一张清单不是一个角度，而且要分成两类

是什么。完整清单分两类，共七项：

• 停放态——① 长时间上坡停车；② 长时间下坡停车；③ 侧倾停车（单侧上马路牙／斜坡车位）；④ 上坡与侧倾的组合；
• 行驶瞬态——⑤ 急加速；⑥ 急刹车；⑦ 转弯侧向加速下的水面倾斜。

为什么必须分成两类而不是合成一条。两类的判据、后果与整改手段三样全都不同：

	停放态	行驶瞬态
姿态性质	持续（几小时到几天）	短时（秒级）
判据	最低点是否仍在排水口	水会不会荡出集水盘边沿
后果	积水停留 ⇒ 直接兑现成霉	一次性溢进风道或滴到脚垫 ⇒ 即时故障，与霉无关

⇒ ⛔ 不得把两类合成一条「按最大倾角校核」：那是把两条驱动机理不同、判据不同、后果也不同的链拿一个数去代表，代表完之后两边的失效都查不出来。

取值口径。⛔ 纵坡角与侧倾角的取值是平台相关量，本课不给数——它由整车定义的停车姿态谱与目标市场的道路条件给出。⚠ 行驶瞬态还要额外叠加加速度引起的等效重力方向偏转，其幅值同样由整车工况谱给出。

易错点。① 只校核停放态，漏掉行驶瞬态的荡水——它表现为「急刹车时脚垫上滴一下水」这类偶发、最难复现的抱怨，几乎不可能在静态台架上重现；② 把两类的最大角直接相加当作最坏组合——那会得到一个物理上根本不出现的姿态（比如「上坡 + 急加速 + 侧倾」同时取各自极限），把设计推向毫无必要的过度保守，并且很可能因此被判「做不到」而整条要求作废。

1.7 上坡停车：排水口完全通畅，水却到不了它

是什么。集水盘的底面在水平姿态下向排水口倾斜。车头朝上停在坡道时，整个盘随车身绕横轴转过一个纵坡角；若该角大于盘的设计坡角，盘底相对真实水平面的坡向就翻转了——最低点跑到盘的另一端（远离排水口的那一端），水积在那里，而排水口这时位于「高处」。

为什么它是本课最典型的误诊场景。因为水只认真实的重力方向，不认设计意图。拆检时排水管通畅、吹气也通、口径也没缩，一切能查的都是好的——故障现象与排水口无关，根因却在排水路径的几何上。这也解释了为什么这类抱怨常常「复现不出来」：用户的车位是坡道，而试验场地是平的，同一台车在两个地方表现完全相反。

取值口径。⛔ 盘的设计坡角与临界纵坡角都是平台相关量，本课不给数，由本项目的集水盘几何给出。可给的是判据的形式：临界条件是「纵坡角 = 盘沿该方向的设计坡角」，超过即翻转。

易错点。① 把复现失败当成「用户描述不准」——⚠ 这一条的代价特别高，因为它会让整改在第一步就停下；正确动作是去问用户的车位是什么姿态，然后把那个姿态搬到姿态台上；② 整改时只加大排水口——那与根因完全无关，改完照旧。本课案例里的正确做法是改集水盘坡向，并在原积水区加导流筋，把最低点在该姿态下重新拉回排水口一侧。

1.8 姿态校核的判据是「最低点是否仍在排水口」，⛔ 不是「有没有积水」

是什么。把集水盘与排水路径的 CAD 模型按整车姿态谱里的各极限角做刚体旋转，对每个姿态求盘内表面的相对最低点位置，与排水口位置比对。输出是一张表——「姿态 → 最低点位置 → 是否覆盖」，⛔ 而不是一句「不积水」。

为什么不能用「有没有积水」当判据。它有两个漏洞：① 依赖注入水量——少注一点就看不出积水，同一个几何缺陷可以靠调整试验水量「通过」；② 抓不到潜伏状态——最低点已经迁移、但水量还没到肉眼能看见的程度，那种状态下车放三天照样长霉，而试验记录上写着「合格」。用最低点位置当判据则与水量无关，是纯几何量，同一个模型算两遍结果一样。

取值口径。姿态角取值同 1.6，⛔ 平台相关不给数。⚠ 另有一条最容易漏的：若盘内有导流筋、分隔筋或加强筋，「最低点」必须在筋分割出的每个子腔里各求一次——筋会把盘切成互不连通的几个小水池，整盘求一个全局最低点时，某个子腔里的一汪水会完全不出现在结果里。这是姿态校核最常见的漏项。

易错点。① 只求全局最低点而不看子腔（上一段那条）；② 用理论 CAD 面而不带翘曲与装配变形（同 1.3）；③ 在 DVP 里把这一项写成「各极限姿态下不得积水」——⚠ 那一句话会让试验员按注水量判，本节前面说的两个漏洞就全都开着了，正确写法是把判据写成「最低点是否仍在排水口」。

1.9 第二个排水口买的是姿态覆盖，⛔ 不是流量

是什么。在集水盘前后（或对角）各设一个排水口，使得任一极限姿态下至少有一个口处在该姿态的最低点附近。代价是三样：多一个穿壳漏点、多一套防倒吸件、多一份成本与装配工时。

为什么论证必须发生在姿态平面上。单口在设计姿态下总是够用的——它的失效模式是姿态相关的失效，⛔ 不是容量相关的失效。⇒ 论证「该不该加第二个口」，就必须在纵坡角 × 侧倾角这张姿态平面上论证：看单口的覆盖域能不能包住整车停车姿态谱，包不住的那一块就是第二个口要买的东西。拿流量说事在这里连题都答错了——⛔ 两条驱动机理不同的判据链之间不得互相推导，这是本课反复要用到的一条纪律。

取值口径。⛔ 覆盖域的边界位置是平台相关量，由盘的几何与两个口的位置共同决定，图4 里因此画成可整体平移与变形的域，⛔ 不标任何刻度值。可给的是定性结论：两个口沿纵向拉开时主要买纵坡覆盖，沿对角布置时兼顾侧倾——但对角布置会与盘内筋位和箱体安装点抢空间，所以口的位置本身是一个要一起定的设计变量。

易错点。① 把第二个口当成「保险」而不做覆盖域分析，结果两个口落在同一姿态的高处，加了等于没加，还白付了三份代价；② 忽略「多一个口就多一条倒吸与倒灌通道」——第 2 讲的全部判据（出口选位、反向密封、涉水线）要在两个口上各过一遍，⛔ 不能只做主口。

1.10 行车振动帮水膜走掉——所以长期停放的车反而更容易积水长霉

是什么。行车振动给挂在翅片与盘壁上的水膜提供了脱离表面所需的扰动，使它更容易汇流并走掉；停放时没有这个扰动，同样体积的残留水会在原处停留更久。

为什么这条容易被读反。因为「开车 ⇒ 开空调 ⇒ 产水多 ⇒ 更容易长霉」这条链在直觉上顺得多。但决定霉的不是产水总量，是水在表面停留的时长（第 3 讲把它立成本课的统一度量 τ_wet，并说明为什么全课的措施都要换算到它上面）。天天开的车产水多，但每一次都走得干净、而且振动一路都在；长期停放的车产水少，那点水却一直待在原地。⇒ 两者比的是停留时长，不是产水量。

⛔ 因果方向不得写反。「空调开得越多、产水越多，所以越容易长霉」是本课明确点破的错句，⛔ 它只能出现在被点破的语境里，不得以正面表述出现在任何地方。

取值口径。⛔ 振动对残留水量的影响幅度是平台相关量（取决于路面谱、悬架与箱体安装刚度），本课不给数。⚠ 更要紧的是：它是解释现象的机理，⛔ 不是可控的工程手柄——路面给多少振动不由空调箱设计决定，所以本课不把它写进任何一条设计措施里。

易错点。三个方向都有人踩过：① 把它写成「所以要靠振动排水」——那是把一个不可控量当成设计手段，等于没有设计；② 在耐久试验里用振动台「帮」排水，于是台架结果做得比实车好，把一个真实存在的积水缺陷验证成合格；③ 在霉味攻关时优先怀疑高使用强度的车——⚠ 方向正好反了，真正的高发人群是长期停放者（通勤距离短、车位固定、开得少停得久的那一类），追索样本时按里程排序会把他们排到最后。

1.11 排水链的最后一环：路堵死之后水往哪儿溢，是可以设计的

是什么。从盘底到盘沿之间的高度差即溢流余量——它决定了排水受阻之后系统还能撑多久；而盘沿哪一段最低，就决定了水从哪里溢出去。这两件事都可以主动指定：把最低段设在一个你希望水从那里走的位置，并在它下游给一条通向车外的次级泄水路径。

为什么它必须被算成排水链的一环。典型的失效描述是「排水路一旦堵死，水从集水盘溢出，走的就是副驾脚垫」——⚠ 这句话真正说明的不是「堵了很糟糕」，而是溢流去向当时没有被设计过，它是几何默认值。而默认值不会被任何测试覆盖：没有人会写一条「验证堵死之后水往哪儿流」的试验项，因为堵死本身就被当成不该发生的事。⇒ 一旦触发，直接兑现成最坏后果。

还有一层作用是给第 2 讲的选型立约束：若走单向阀路线，阀的正向开启水头对应的水位必须低于溢流余量对应的水位——否则阀还没被顶开，水已经从盘沿溢出去了。⇒ 这两个量必须放在一起定，具体怎么定见第 2 讲的选型判据。

⚠ 把「溢流余量与溢流去向」立成排水链上一支独立的、要专门设计的东西，是本课归纳的——⛔ 它不是既有规程里的现成条目，引用时请照此说明。

取值口径。⛔ 溢流余量与单向阀的正向开启水头都是平台相关量，本课不给数：前者由本项目的集水盘几何给出，后者由所选阀的供应商数据表给出（且必须写清是哪个产品、哪个胶料）。本课只给两者之间的不等式关系。⚠ 图上若要画这两条水位线，一律画成可沿轴平移的带并标明位置的来源，⛔ 不标刻度值。

易错点。① 把溢流余量当成一个「安全裕度」记下来就完了，不设计去向——余量只买时间，去向才决定后果；② 选阀时只核反向密封，不核正向开启水头与溢流余量的关系——选出来一个反向密封极好、正向却顶不开的阀，等于亲手把排水路封死，而验收表上两栏都是绿的。

⇒ 这一讲到此把「让水离开」这条几何链走完了：路要单调（1.3）、口要过 Bo（1.4～1.5）、姿态要覆盖（1.6～1.9）、堵了之后要有去向（1.11）。⚠ 但这条链有一个前提一直没被检查——它默认水只会往外走。真实的车底不保证这一点：外面的空气会被吸进来，外面的水会被灌进来，而发生这两件事的时段，恰恰不是你会去做试验的那个时段。第 2 讲守的就是这条边界。
