A3-05 湿工况换热器计算：析湿、湿翅片效率与焓差驱动的 ε-NTU

课程代码 A3-05 · 板块 A 基础理论与共性技术 / A3 换热器与工质基础 时长 约 3.5 小时（5 讲 + 1 次湿工况正算与台架对账实操 45 分钟） 适合对象 仿真 / 结构工程师，尤其是做部件级 1D 与芯体模型标定的人（必修） 前置 A2-04 湿空气物理与焓湿图：空调负荷计算基石；A3-01 换热器传热基础：ε-NTU 法与 LMTD 法；A3-02 翅片管/扁管/微通道换热形式与传热强化 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A3-05 大纲的完整展开版

---

引言：翅片一开始淌水，模型就有两处不对，不是一处

一台蒸发器的 1D 模型，在常温中湿工况下与焓差台架对得很好；一进高温高湿 pull-down，它同时冒出两个偏差——模型报的出风干球温度偏低（温降被算大了），而总制冷量又偏低。很多人第一反应是"标定没调准"，于是回头去改空气侧换热系数、去乘一个湿工况系数。改不动，因为错的不是系数，是口径。这门课要敲的第一根钉子就是：析湿一次改两处——驱动势由温差换成焓差，翅片效率由干态的 η_f,dry 掉到湿态的 η_f,wet；只改一处就是半个模型。凡是"湿工况就是干工况乘个系数"的做法，补的都只是驱动势那一半，总表面效率 η₀ 的折损照样漏掉，剩下的偏差仍然是系统性的、方向固定的，重复试验平均不掉。

讲到这里，最容易顺口冒出来的一句是："析湿系数 ξ 恒大于 1，湿表面比同温差的干表面多带走好几倍热，所以拿干工况算法去算湿盘管，是偏保守、偏安全的。"这句话必须当场拆掉，它是本课最容易被读反的一条。读反之后会做出两个具体的错误动作。其一，把"用干工况 η₀ 算湿盘管"当成留了余量，于是不改口径、只加一个安全系数——而实际方向是高估：干态 η₀ 高估了有效面积，于是高估热导、高估出风温降。ξ 大于 1 多出来的那部分是潜热，它去凝水，不降干球温度；所以"湿态换热更强"推不出"出风更冷"，更推不出"干算法偏安全"。后果落在出风温度、除湿量、防雾这些恰恰是验收指标的量上，全部偏乐观。其二，把总制冷量的偏差与温降的偏差当成同一个方向去调参——总热是低估（潜热不进账），温降是高估，方向相反；任何"整体乘一个系数"的标定，都必然把其中一项调得更糟。正确的读法只有一句：湿工况总热更大，但多出来的那部分热不降温；干工况口径带来的是一低一高、方向相反的两个系统性偏差，不是一个可以靠安全系数吸收的单向裕度。

第二条同样容易读反的是："Le≈1 只是个方便的近似，差个 10% 无所谓。"它不是精度问题，而是整个焓势法能不能成立的定义性前提——把显热与潜热两条通道合并成一条焓差通道，靠的正是这一步代换，前提没了，合并本身就不成立。而且刘易斯因子的真值小于 1（常温常压下约 0.90~0.93，取值随所选扩散系数关联式而变，引用时必须声明来源），这意味着按 Le=1 算是低估传质通道——真实的传质系数比 h_c/c_p,m 大约 8%~11%，方向同样和"近似总是偏保守"的直觉相反。它的正确处置不是弃用焓势法，而是加一项修正，第 1 讲给出判据与量级。

第二根钉子是口径纪律，它的好处是量纲当场可判：温差驱动的 UA 量纲是 W/K，焓差驱动的 U_h·A_a 量纲是 kg/s（U_h 的单位是 kg/(m²·s)，不是 W/(m²·K)）；温度效能 ε 与焓效能 ε_h 也不是同一个效能，本课全篇分用、不写裸的效能符号。同样地，台架上那条 Q = ṁ_a·(h_in − h_out) 是测量口径——进出口一测就得总热，但它不回答"这台芯体为什么只能换这么多"；焓势法是正算口径，由几何与表面温度把热量算出来。两者形式相似而性质不同。⛔ 本课不会出现"拿干态效能反算湿态 UA""湿态 UA 与干态 UA 直接比大小"这两种写法：它们连量纲都不同，是量级级别的错，不是精度问题；交付表里这两个量必须分列两行、各带单位。

最后交代射程。本课是跨产品通用的方法课，只给算法与判据，不碰结构、不碰回路、不碰控制。蒸发器的结构形式、冷媒分配均流与出风温度均匀性在 G2-03 蒸发器设计与出风温度均匀性；箱内布置、凝水管理与"湿态压降上升、选风机必须按湿态"那本账在 C2-05 箱内蒸发器布置与冷凝水管理，排水防霉与自清洁在 C2-12 冷凝水排放、防霉与蒸发器自清洁；热泵室外机的双工况角色互换在 G2-09 直接式热泵室外换热器（冷凝/蒸发双向工况）部件设计；除湿再热的回路构型与解耦控制在 C3-06 热泵除湿再热模式：冷媒侧构型、中压与双 EXV 解耦控制。焓湿图判读、过程线与显热比拆分是前置课 A2-04 湿空气物理与焓湿图：空调负荷计算基石 的射程，本课假定你已能在图上定点，一句不重讲；台架怎么搭、数据怎么判有效在 L1-01 换热器性能试验（风洞焓差法）（部件级芯体风洞焓差法）与 L2-01 焓差实验室与空调系统性能试验（整机／系统级），本课只消费它们产出的数据。射程的下边界是 0℃：表面温度跌破冰点、转为凝华结霜之后，析湿系数、饱和焓斜率与饱和焓—温关系这三套量全部失效——那不是精度下降，是换了机理，交 A3-04 污垢、结霜与传热衰减机理。

五讲的走法与两根钉子一一对上：第 1 讲讲清湿表面上到底发生了什么（两条通道占用同一块面积、析湿系数的含义与量级、刘易斯关系的前提与失效）；第 2 讲把驱动势换成焓差，建立饱和空气等效焓与焓势法主式，并声明全课的压力口径；第 3 讲把翅片效率换成湿态、重算总表面效率，说清"用干态值是系统性高估而非随机误差"；第 4 讲把这两处一起送进焓差驱动的 ε-NTU，并处理部分湿盘管的分区与迭代；第 5 讲与 ADP-BF、焓差台架对账，把偏差逐类归因，再用多个高湿工况点反标定。课末的 45 分钟动手做把这条链走一遍。请记住这门课要交付的东西：不是一组标定完就当常数用的参数，而是一条换了风量、换了蒸发温度、换了进风含湿量还能重算的正算通路。

第 1 讲　湿表面上发生了什么：显热与潜热在同一片翅片上耦合

干工况的换热器计算里，空气侧只做一件事——把温度降下来。而表面温度一旦低于进风露点，水蒸气就开始在翅片上凝结，空气侧同时在做两件事：降温，脱水。本讲不给算法，只回答"这一层上到底发生了什么"，因为后面四讲每一条式子的合法性都压在本讲的三个判断上——两条通道共用同一块面积、析湿系数把潜热折算成显热的一个倍数、刘易斯关系是把两条通道并成一条的定义性前提。这三条里任何一条被当成"差不多就行"，后面算出来的 UA、总表面效率与效能都是建在错地基上的。

1.1 两条通道，一块面积——显热与潜热不是两台并联的换热器

是什么。湿表面上同时进行两件事：传热，驱动势是温差 (T_a − T_w)；传质，驱动势是含湿量差 (d_a − d_s,w)。这里 T_a、d_a 是主流空气的干球温度与含湿量，T_w 是表面（凝水膜面）温度，d_s,w 是与 T_w 相对应的饱和含湿量。凝结在膜面上放出的汽化潜热并不是"另一条路"上的热——它同样要穿过同一层空气侧边界层、同一片翅片、同一段管壁才能交给冷媒。

本课符号约定：含湿量统一记 d，入公式一律用 kg/kg，报数用 g/kg；汽化潜热统一记 h_fg（部分中文资料记作 r）；空气侧对流换热系数记 h_c，单位 W/(m²·K)；传质系数记 h_D；湿空气比热记 c_p,m，按每 kg 干空气计，单位 kJ/(kg·K)。空气侧总面积统一记 A_a，全课的参照面积口径都取它。

为什么这件事必须先钉死。因为两条通道共用同一串热阻，所以不存在"显热面积"与"潜热面积"之分。把显热与潜热当成两台并联的换热器、各自配一块面积再相加，会把所需总面积算成实际的两倍——这不是精度问题，是结构性的错。反过来，也不能把凝结那部分热当成"额外负荷"再去追加面积：它没有多占一寸翅片。

工程量级。取一个高温高湿的教学算例：进风 38℃ / 60%RH（h_a = 103.90 kJ/kg 干空气、d_a = 25.55 g/kg），表面温度取 T_w = 12℃（教学假设值，不对应任何平台，见下）。此工况下总热是显热的 2.55 倍——也就是说显热只占总热的 39.3%、潜热占 60.7%，而潜热通道一寸额外面积都没有占。（39.3% / 60.7% 由未舍入的倍数复算给出，与"2.55"这个两位显示值直接相除会差 0.1 个百分点，属显示舍入。）湿空气焓与饱和空气焓一律取 ASHRAE 口径：干空气 0℃、液态水 0℃ 为焓零点，压力 101.325 kPa，每 kg 干空气；本讲全部物性值由 CoolProp 8.0.0 的 HAPropsSI 逐点算出。

易错点。两个方向相反、后果都很实：① 先用析水量乘汽化潜热算出潜热，再把它当"额外负荷"去加一块面积——面积被算多；② 只用 c_p·ΔT 记账，潜热完全不进总量——总热被算少。两种错都源自同一个没想清楚的问题：这两条通道到底占不占同一块面积。

1.2 析湿系数 ξ 是这两条通道的总账；ξ < 1 不是"小于 1 的系数"，是判据在报警

是什么。析湿系数定义为总热与显热之比：

ξ = Q_总 / Q_显 = 1 + h_fg·(d_a − d_s,w) / [c_p,m·(T_a − T_w)]

把 1.1 里的传质系数按刘易斯关系代换掉（那一步见 1.3），它有一个更常用的等价形式：

ξ = (h_a − h_s,w) / [c_p,m·(T_a − T_w)]

其中 h_s,w 是"贴着湿表面、温度为 T_w 的那层饱和空气"的焓，即 h_s(T_w)。它不是表面上真实存在的某股空气，只是一个由 T_w 算出来的换算量——它的构造与它为什么不可测，是第 2 讲的内容，本讲只借用记号。

为什么要有这么一个系数。因为它把潜热通道折算成显热通道的一个倍数：只要拿到 ξ，干工况那一套式子换一个系数就能复用，不必另起一套潜热的方程。第 3 讲的湿翅片效率、第 4 讲的湿态效能，走的都是这条路。

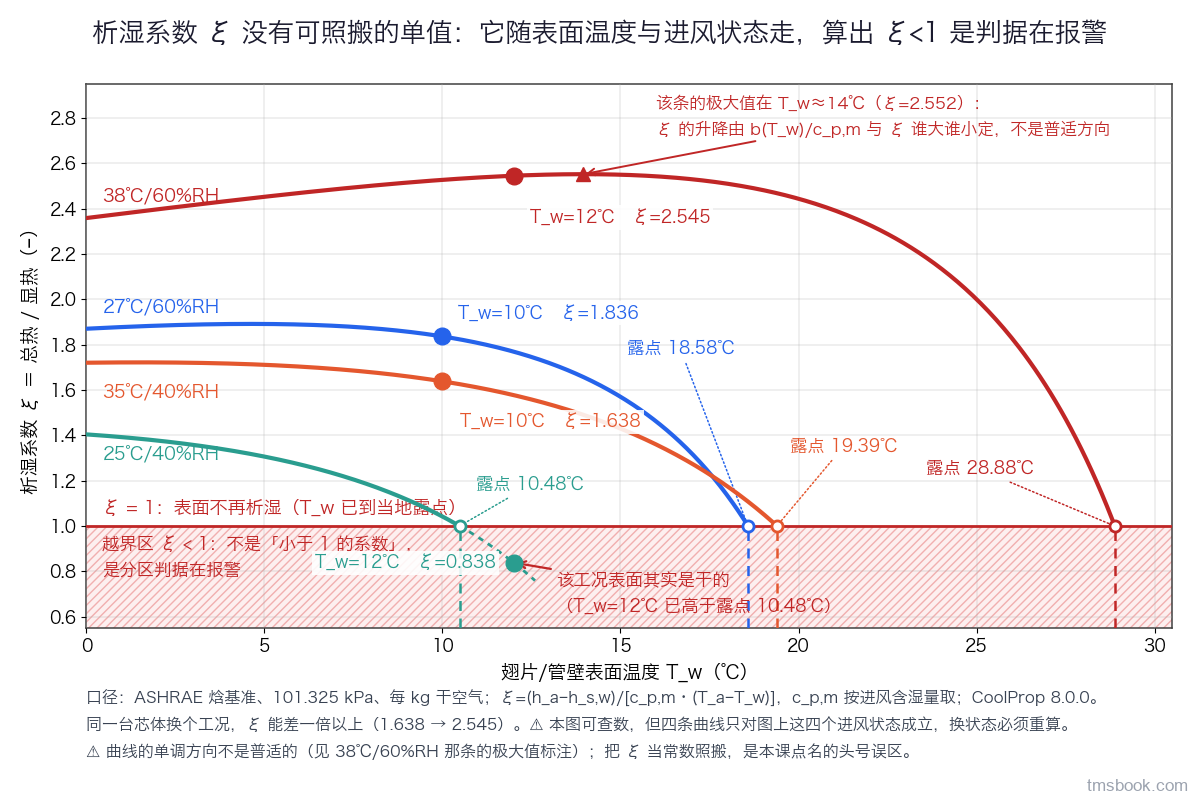

工程量级（全部输入已标注，⛔ 不存在可照搬的通用值）。四个逐点复算的算例，压力 101.325 kPa、ASHRAE 焓基准，表面温度均为教学假设值：

进风状态	进风露点	表面温度 T_w（教学假设值）	ξ
27℃ / 60%RH（h = 61.54 kJ/kg、d = 13.483 g/kg）	18.58℃	10℃	1.84
38℃ / 60%RH（h = 103.90 kJ/kg、d = 25.55 g/kg）	28.88℃	12℃	2.55
35℃ / 40%RH（h = 71.64 kJ/kg）	19.39℃	10℃	1.64
25℃ / 40%RH（h = 45.31 kJ/kg、d = 7.915 g/kg）	10.48℃	12℃	0.838 ← 越界

方向由此可读：进风含湿量升高、表面温度降低，ξ 增大。同一台芯体换个工况，ξ 能差一倍以上（1.64 → 2.55）。⛔ 因此本课不给 ξ 的通用值——它取决于进风状态与表面温度，必须按自己这台芯体的工况点算，或由焓差台架数据反标定。

易错点一：把 ξ 当成可以照搬的常数。上表四行用的是同一条式子，结果跨了三倍多。任何"湿工况就按 ×× 倍算"的做法，都是把一个随工况走的量当成了器件属性。

易错点二（本课归纳的判据）：算出 ξ < 1 时，正确解读是"式子被用在了它的适用域之外"，不是"得到了一个小于 1 的系数"。看上表最后一行：25℃ / 40%RH 的露点只有 10.48℃，而设的表面温度是 12℃——表面根本是干的，压根没有析湿，同一条式子当然会算出小于 1 的结果。此时若照样把 ξ = 0.838 代进第 3 讲的翅片参数 m_wet = √(2·ξ·h_c/(k·δ))，就会得出"析湿反而提高了翅片效率"这种明显反物理的假结论。ξ < 1 是干湿分区判据在报警（分区怎么做在第 4 讲），不是一个数值结果。

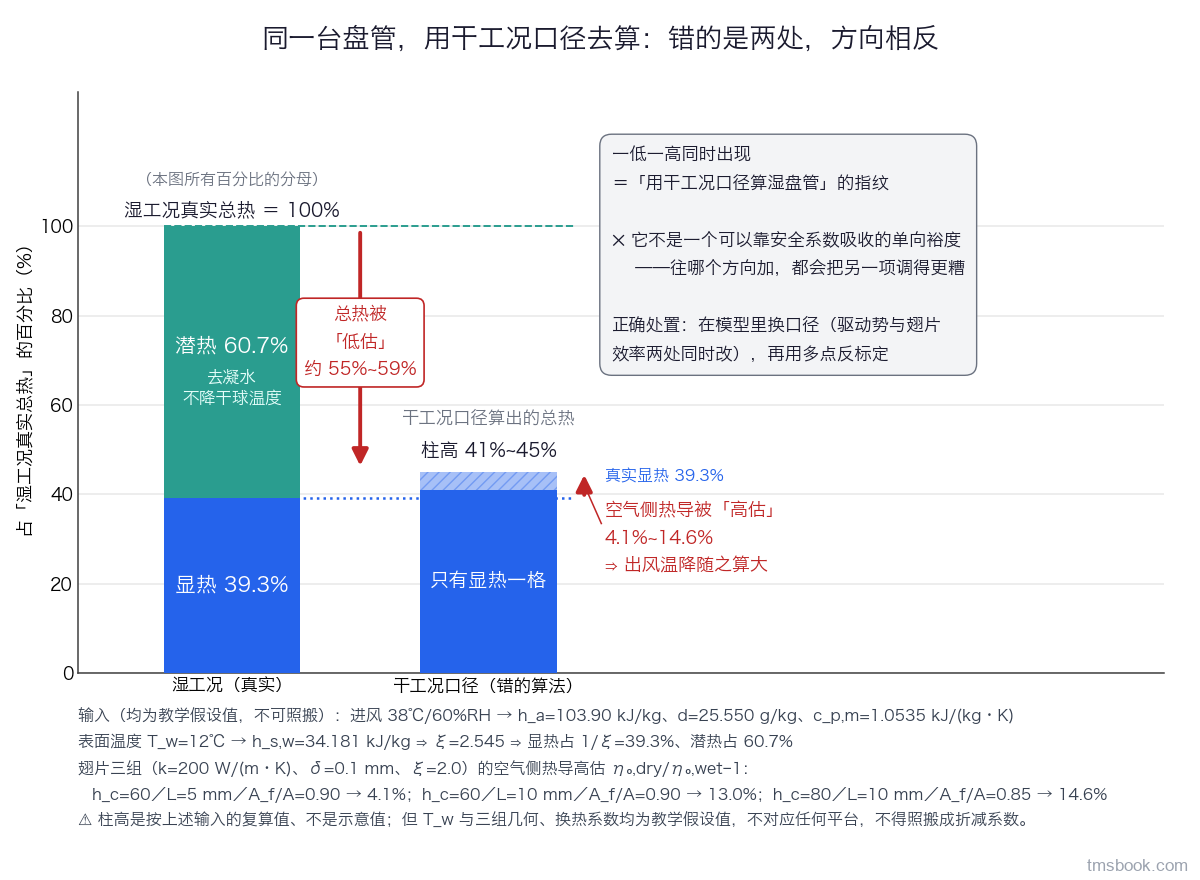

易错点三，也是本课最容易被读反的一条。读到"ξ 恒大于 1、湿表面比同温差的干表面多带走好几倍热"，顺手就会推出一句错话："那用干工况算法算湿盘管就是少算了，偏保守、偏安全。"这句话推不出来，而且方向恰好相反：

• ξ > 1 多出来的那部分热是潜热，它去凝水，不降干球温度。所以"湿态换热更强"推不出"出风更冷"；
• 用干工况的总表面效率去算湿盘管，是高估了有效面积，因而高估温降（这一重高估的机理与量级在第 3 讲）；
• 而总热若仍按 c_p·ΔT 记账，潜热整条不进账，是低估——本节那个 38℃ / 60%RH 算例里，被漏掉的正是总热的 60.7%。

⇒ 干工况口径带来的是一低一高、方向相反的两个系统性偏差，不是一个可以靠安全系数吸收的单向裕度。读反之后会做的那个具体错误动作是：不改口径，只加一个安全系数——而任何"整体乘一个系数"的标定，必然把总热与温降这两项里的一项调得更糟。这条指纹会在典型案例里再出现一次。

1.3 把两条通道并成一条，靠的是刘易斯关系——它是定义性前提，不是精度问题

是什么。刘易斯数是热扩散率与质扩散率之比，Le = α / D_AB；工程上真正用到的是刘易斯因子 Le_f ≡ Le^(2/3)，它出现在传热与传质系数的关联式里：

h_c / (h_D · c_p,m) = Le^(2/3) = Le_f

当 Le_f → 1 时这条关系退化成 h_D = h_c / c_p,m，把 1.1 那两支通道相加，含湿量差与温差就合并成一个焓差，得到第 2 讲要建立的那条主式 q″ = (h_c/c_p,m)·(h_a − h_s,w)。

为什么它是"定义性前提"而不是"一个近似"。焓势法不是换个变量重写一遍——它是靠这条关系把传质系数 h_D 消掉。没有这一步代换，(h_a − h_s,w) 这个合成驱动势根本凑不出来，两条通道就只能各带各的系数分开算。所以 Le 的地位与"某个系数取 0.9 还是 0.95"完全不同：它决定的是后面四讲的整套式子成不成立，而不是它们准不准。⇒ "Le≈1 只是个方便的近似，差个 10% 无所谓"这句话是错的——差的那 10% 不落在结果的精度上，而落在"能不能写出这条式子"上。

工程量级。空气—水蒸气体系在常温常压下 Le ≈ 0.85~0.90，对应 Le_f ≈ 0.90~0.93。⚠ 这两个区间随所选的 D_AB 关联式而变，取值必须声明来源（α 由 k/(ρ·c_p) 算；D_AB 取自 ASHRAE Handbook—Fundamentals 的传质章或所用关联式，版本以现行有效版为准）。

易错点一：以为这个近似"偏保守"。方向恰好相反。因为 Le_f < 1，真实的传质系数是 h_D = h_c / (c_p,m · Le_f)，比 h_c / c_p,m 大约 8%~11%——按 Le = 1 算是低估潜热通道，不是留了余量。"近似总是偏保守"这条直觉在这里不成立。

易错点二：把 Le 与 Le_f 混用。本课区间下 Le 是 0.85~0.90 而 Le_f 是 0.90~0.93，两者只差几个百分点——公式里写错哪一个，误差都会被当成"物性不确定度"吞掉，查不出来。⛔ 因此本课正文一律分列 Le 与 Le_f，不写不带下标的歧义形式。

回看 1.1 那张剖面图右侧的合并框：那一格写的就是这一步代换。前提没了，合并这一步就不成立——而不是"合并出来的结果差一点"。

1.4 Le_f 偏离 1 加一项修正就够了；真正让焓势法失效的是"表面状态变了"的三类场景

是什么。Le_f ≠ 1 时，主式带一个修正项：

q″ = (h_c/c_p,m)·[ (h_a − h_s,w) + (1/Le_f − 1)·h_fg·(d_a − d_s,w) ]

Le_f = 1 时后项归零，退回 1.3 那条主式。

为什么这样处置。有一种严格写法流传很广——"Le≈1 这个前提不成立，后面的式子一条都不能用"。这条太严了，会把可以用的工况一起挡掉。工程上 Le_f 稳定在 0.9 附近，加一项修正即可继续用；真正必须换方程的，是表面状态本身变了的场景，不是 Le_f 略偏离 1。这条口径是本课归纳的处置办法，不是某部标准的既有条款。

工程量级。取 Le_f = 0.91，把修正项与驱动焓差相比 —— (1/Le_f − 1)·h_fg·(d_a − d_s,w) ÷ (h_a − h_s,w)，h_fg 取 10~12℃ 的 2470~2477 kJ/kg：

• 27℃ / 60%RH、T_w = 10℃（教学假设值）：修正项占驱动焓差的 4.4%；
• 38℃ / 60%RH、T_w = 12℃（教学假设值）：占 5.9%。

这个量级与湿工况 j 因子取值的不确定度同一档。⇒ 本课的口径是二选一，没有第三条路：要么把这一项加上，要么在交付物里显式声明"忽略了 Le_f 修正"。⛔ 不许默默按 Le_f = 1 算却不写。以上两个百分比是算例，随工况变，不是通用修正量。

真正让焓势法失效的三类场景。它们的共同特征是"表面不再是那个 0℃ 以上的连续凝露面"：

1. 表面温度接近或高于当地露点，盘管趋于全干。此时该回到温差驱动的常规 ε-NTU（干工况本体在 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法）。⚠ 判据里的"当地露点"指该处空气状态对应的露点，它沿程会随析湿而下降，不是进风露点；这也正是 1.2 里 ξ < 1 报警的那种情况。
2. 极低含湿量的干冷工况。潜热通道本身微不足道，合成驱动势里的相对误差被放大，此时双通道分算或干脆按全干处理更稳。
3. 表面温度跌破 0℃，凝露转为凝华结霜。这一类整体交 A3-04 污垢、结霜与传热衰减机理，本课止于 0℃ 以上凝露。⚠ 结霜之后不是"精度下降"而是换了机理：析湿系数 ξ、饱和空气焓 h_s(T) 及其斜率这三套量全部失效，霜层还会自己长厚、自己改变通道截面。

易错点。最常见的一种是把"Le≈1 不成立"与"表面不再是湿的"混为一谈——前者加一项修正就够，后者必须换方程。判断顺序也不能颠倒：先判是不是出了本课射程（结霜），再判要不要用焓势法（全干／极低含湿量），最后才判修正项怎么取。

1.5 焓湿图那一侧的东西，本课一句不重讲

是什么。本课与前置课 A2-04 湿空气物理与焓湿图：空调负荷计算基石 都会出现含湿量差、装置露点、旁通因子这些词，但分工是清楚的：焓湿图判读、六族线、过程线、显热比拆分、湿源盘点、析水量估算——全部是 A2-04 湿空气物理与焓湿图：空调负荷计算基石 的射程；本课只讲"空气与湿表面之间那一层"的耦合机理，以及由芯体几何正算出总热与出风状态的那条通路。

为什么要在开讲就划这条线。两门课的词表重叠得厉害，不划线就会在第 1 讲复述一遍焓湿图"以便读者衔接"，把课时耗在前置内容上，而真正缺的正算通路仍然没讲。本课假定你已经能在焓湿图上定点、能读出一个状态的焓、含湿量与露点——本讲用到的进风状态三元组（焓 / 含湿量 / 露点）就是这么来的，本课不再重讲怎么定点，只讲这些量进到表面耦合里之后发生了什么。

顺带把另外两条边界一并说清，免得后面反复解释：

• 凝水在流动侧的账不在本课。凝水滞留会抬高空气侧压降、进而影响风量，这条账（含"选风机必须按湿态"这条结论）在 C2-05 箱内蒸发器布置与冷凝水管理；本课只算换热侧，一句不重讲。
• 由实测反推的集总参数不是本课的产出。装置露点与旁通因子必须由焓差台架实测或经标定的仿真给出（这是 G2-03 蒸发器设计与出风温度均匀性 已经钉死的红线，不存在可以照搬的通用数值）；本课交付的是由几何与表面温度正算的那条通路，两者是互校关系，第 5 讲会把它们对起来。

这一讲留下的三件事。第一，驱动势要从温差换成焓差，那个 h_s,w 到底怎么构造、它的口径是什么——第 2 讲。第二，ξ 一旦大于 1，翅片上的等效换热系数就被放大，翅片效率必然往下掉——第 3 讲。第三，这两处改完之后一起进效能法，才能正算出湿工况的出风干球温度与含湿量——第 4 讲。只改其中一处，就只是半个模型。
