引言：先拆，再改——占比就是那条改进路线的天花板

结温超标的那一刻，会议室里最先出现的从来不是一张表，是一个动作：换微通道、加大流量、加厚底板、换一款导热更好的界面材料。这四个动作每一个都可能有效，也每一个都可能几乎无效；而它们的代价差两个数量级——调一次泵的转速和开一副模具并重做整机水力校核，不是同一量级的决定。在拆开之前，你无法区分这两种情况。这门课的第一条硬门槛就是这个：拿不出一张从结到液的热阻分解表，任何改进方案都只是猜。

钉子①：先拆，再改——改进动作的收益上限被那一段的占比锁死。把第 i 段改小，改善幅度记作 α_i（α_i ＝ 1 表示把这一段做到零），总热阻的相对下降就是 α_i × φ_i，φ_i 是这一段的占比。两次连乘，每次都缩水；而占比就是那条改进路线的天花板，它与你愿意付多大代价完全无关。拆的产物是一张七列表：段 / 绝对热阻 K·W⁻¹ / 占比 / 数据来源 / 用了哪个面积 / 改它的代价 / 寿命末期取值。后四列不是形式主义——评审会上绝大多数争议不在算术，在「你这个数哪来的」「你用的是哪个面积」「三年以后它还是这个值吗」。

钉子②：所有换热强化手段都同时抬高压降，选择的实质是在泵功与热阻之间取一个点。因此判断一个流道方案好不好，必须同时给出热阻与压降两个数，而且比的是「各自在压降预算内那个工作点上的热阻」，⛔ 不是两条曲线的标称最低点。压降的约束通常还不是电费——是 CDU 的可用扬程，那是一条硬上限：吃光了就是加不上流量，而不是多花点电。

钉子③：界面材料那一段的实际值由装配决定，不由参数表决定。你真正拿到的是三项相加——体热阻加两个接触热阻，而后两项由压紧力、两侧平整度与翘曲决定。所以这一段的设计输入是「在什么压力、什么平整度下做到多厚」一组条件，⛔ 不是「选哪个牌号」一个结论。顺带一个量级：空气的导热系数约 0.026 W/(m·K)（物性手册值），近乎绝热——压力不足留下的一小块脱开区，造成的局部热阻远大于整片材料的平均值。

三根钉子在第 10 讲合成一条可执行的评审路径：先要分解表 → 看占比最大的那一段 → 按压降预算而不是标称热阻比选 → 查寿命末期那一列。

最容易被读反的一条，先在这里点破：「结温高 ⇒ 强化换热 ⇒ 换更细的流道」。⛔ 方向反在两处。① 换热系数只作用在 R_conv 这一段上，而收益要连乘两次：在本课的教学基准里 R_conv 占 21.5%，把换热系数提到三倍，整体也只降约 14%（⚠ 教学假设值，⛔ 不对应任何平台）；② 压降的代价是全额支付的——它吃掉 CDU 可用扬程、抬高泵功，而泵功最后又变成热回到回路里。读反之后你会做错一个很具体的动作：拿到超温问题直接立项改流道、开模、上微通道。钱和工期花掉，结温降了一点点，压降却成了新问题；而在同一张教学基准表上，把界面材料那一段从面积热阻 0.35 改善到 0.20（通常只需改装配条件加换材料，不开模）拿到的整体降幅与之相当。⇒ 真正的杠杆常常在界面材料与装配条件上，代价低两个数量级。

与它同源、同样常被读反的还有两条，本课一并点破：① 「界面材料要选导热系数最高的牌号」——照参数表的导热系数排序选，你会选到填料量高因而更硬、压不薄的材料，两侧接触热阻反而更大，三项相加之后这一段可能变差；参数表上的那个导热系数只管三项里中间那一项。② 「加大流量总是安全的」（方向最隐蔽）——加流量同时降低对流热阻与液体温升，看起来两头都赢；但层流下压降随流速线性上升、湍流下近平方，泵功随流速的 2.75~3 次方上升，而且在可用扬程封顶时根本加不上去。照这条去做，结果是把余量吃光，不是把结温降下来。

本课的射程：把从结到液的链固定切成五段——结到壳、界面材料、底板一维导热、底板扩散、内壁到液体的对流——外加单列的液体温升（⚠ 它不是热阻，量纲是 K 不是 K/W，但它和热阻吃同一份温升预算）；然后沿这条链把几何、材料、工艺装配、运行与寿命四个维度逐格走一遍。链之外还有四件事本课必须一起讲，因为它们决定链上的数能不能取、取到了能不能用：压降与泵功这条并行账、装配与可制造边界、时间轴（稳态快照没有时间维，而界面材料会泵出干涸、流道会结垢）、以及交付与验证（向谁要哪几个数、怎么验）。

有三个量本课不给数值，但每一个都配了拿到它的路，⛔ 不是拿「取决于平台」混过去：对流换热系数 h——本课未取得可信的公开区间，改给一条完整的反算路径（由温升预算反推冷板段目标热阻，再由 R_conv ＝ 1 ÷ (h × A_wet × η_f) 反推所需的 h，再看这个 h 在你的压降预算内拿不拿得到），第 4 讲走一遍；旁路比例 β_bypass——本课给定义、两个放大场景与保守规则（把旁路那份算进风侧），定量分账归 R3-03 混合系统：剩余风冷那一部分怎么设计，而它本身可实测：在装机样机上量「冷板带走的热」与「器件总功耗」之差；单相冷板的能力边界——本课把它写成一个条件命题而不是一个数，⛔ 不给任何 W/cm² 的上限值，并写死三条重判触发（结温上限或封装形式变了、供液温度等级变了、手上的比较结论超过一个采购周期没复核过）。

全课十讲的走法：第 1 讲先拆——五段怎么切、面积热阻与绝对热阻差的那个面积每段各不相同、七列表怎么填、某一段拿不到数时怎么办；第 2 讲是算术与边界——占比乘改善幅度、串联假设在什么条件下失效、旁路怎么记账、灵敏度表要和代价表并排放；第 3 讲讲冷板本体，底板厚度的 U 形最优、铜还是铝的四维权衡、制造方式决定你能画出什么流道；第 4 讲把对流那一段拆成三个把手（换热系数、浸润面积、翅片效率），三者在公式里相乘、敏感度对等而代价完全不同；第 5 讲讲流道形式与水力直径，以及「最窄截面在哪里」这个要交给下游的答案；第 6 讲算压降与泵功，并讲清泵功变成热再被带走一遍的那条正反馈；第 7 讲把前六讲合起来走一次完整比选算例——两个方案在同一压降预算下谁也过不了目标；第 8 讲回到界面材料，三项相加、装配后的实际厚度、材料族对照与退化；第 9 讲反推，从允许结温与进液温度算出冷板必须做到的数，并把余量拆成四项；第 10 讲交付——评审清单、向器件厂商与冷板供应商各要什么、三类试验各验什么、以及与均流问题的分界。

高温供液这笔账在第 9 讲会看得很清楚：同一颗芯片，进液温度从一档升到另一档，留给冷板的可设计空间被压缩四成以上（⚠ 教学假设算例，⛔ 不对应任何平台）——省下的冷源电费，账单是开给冷板的。

学完的验收标准很朴素：给你一块板的条件，你能填出那张七列分解表、说得出每一行的数据来源与用的哪个面积、按占比和代价排出该先动哪一段、并写出一份对方能照着验收的技术要求。

第 1 讲　先拆，再改：从结到液那张分解表怎么做

一个很常见的开局：某块板上的芯片结温比目标高了几度，评审会上摆着四个方案——加大流量、把直通道换成微通道、把底板加厚、换一款导热系数更高的界面材料。四个都讲得通，四个都有人支持，而它们的代价从「在整机上改一条泵曲线」到「开一副模具并重做整机水力校核」，差两个数量级。

这一讲不评这四个方案里哪个对。它只做一件事：把「该改哪一段」这个问题，从一场辩论变成一张可以逐行核对的表。整门课后面九讲——占比算术、底板、对流三把手、流道形式、压降与泵功、界面材料、温升预算反推、比选与评审——全部建在这张表上；表拿不出来，后面每一讲的结论都没有落点。

1.1 第一个动作是出表，不是提方案

拿到一个结温超标问题，正确的第一个动作是出一张七列分解表，而不是提出一个具体的改进动作。七列是：段 / 绝对热阻 K·W⁻¹ / 占比 / 数据来源 / 用了哪个面积 / 改它的代价 / 寿命末期取值。表的填法在 1.6，这里先说清楚为什么这一步不能跳。

理由只有一条，但它很硬：上面那四个动作，每一个都可能很有效，也都可能几乎无效，而在拆开之前你无法区分这两种情况。加大流量只作用在对流那一段上；换界面材料只作用在界面那一段上；加厚底板同时作用在两段上、而且方向相反（第 3 讲）。如果某个动作作用的那一段只占总热阻的一成，那么把那一段做到零，整体也只降一成——这是上限，与你在它上面花多少钱无关（第 2 讲把这句话写成一条式子）。

于是决策会退化成一件很难看的事：四个方案的收益谁也说不清，而代价谁都看得见，最后拍板靠的是谁的嗓门大、谁的方案听起来更「先进」。微通道听起来就比「把螺栓拧到规定扭矩」先进得多，而后者常常是收益更高的那一个。

工程量级上这一步的性价比是压倒性的。拆这件事本身是一张表加几个除法，成本是几小时；开一次模的成本与工期高两个数量级，而且开完之后你还要重做整机压降与均流校核（第 6 讲、R3-02 二次侧流量分配与并联均流）。⇒ 它是整个冷板设计里投入产出比最高的一步，没有之一。

⚠ 一个很容易蒙混过关的易错点：把「供应商给了一个从结到液的合测热阻值」当成已经拆过了。那是一个数，不是一张表。一个数答不出三件事——改哪一段有收益、这个数是在什么流量和什么工质下测的、三年后它会退化多少。（向供应商索取合测热阻值时必须同时问清的那几项，以及它与本课 R_tot 的口径关系，在第 10 讲。）

今天就能用的一件事：下次评审会上有人提出一个冷板改进方案，先不问「这个方案好不好」，问一句「你改的那一段占总热阻的百分之几」。答不上来的方案不是不可行，是还没有被评估过——包括提出它的人自己。

1.2 链条固定切成五段，液体温升单列一行

热从芯片有源区出发，依次穿过：芯片封装内部到盖板顶面、界面材料层、冷板底板的厚度方向、底板内的横向扩散、内壁到液体的对流。液体自身则从进口一路被加热到该点。本课把它固定切成五段热阻 ＋ 单列的一项液体温升：

#	符号	这一段是什么	两个端面	谁决定它
①	R_jc	结到壳热阻	芯片内部有源区 → 封装外表面（盖板顶面）	芯片与封装厂商，设计方不可改
②	R_TIM	界面材料段的绝对热阻（含体热阻与两侧接触热阻）	盖板顶面 → 冷板底面	材料 ＋ 装配条件（第 8 讲）
③	R_base	底板厚度方向的一维导热	冷板底面 → 流道根部	厚度、材料（第 3 讲）
④	R_spread	底板扩散热阻：热源面积小于冷板面积时横向铺开的额外热阻	与 ③ 共用端面，是同一段的横向分量	面积比、厚度、材料（第 3 讲）
⑤	R_conv	内壁到液体的对流，＝ 1 ÷ (h × A_wet × η_f)	流道内壁 → 液体主流	流速、水力直径、流道形式（第 4、5 讲）
—	ΔT_fluid	冷却液自身从进口到该点的温升	进口液温 → 该点液温	流量与比热（本节末算例）

分段的唯一技术要求是不重不漏：每一段有明确的两个端面，相邻两段共用一个端面，五段加起来正好等于「从结到液」的全部。怎么切在数学上并不唯一——有的资料把盖板单独列一段，有的把 R_base 与 R_spread 合成一项「底板热阻」，都自洽。

但在本课程体系里，切法已经被下游锁死了：E5-03 座舱 SoC 与车载计算平台液冷探索 的符号表逐条写「沿用 R3-01 冷板结构与流道设计」并按这五段做拆法映射，R4-01 单相浸没：槽体、循环与维护性 与 N7-04 数据中心液冷技术向车用的借鉴 的对照图都按这五段并排画。⇒ 改段数不是排版偏好，它会让三门已上线课的图与表整体悬空。所以本课后面九讲、二十九张图，一律只用这五段。

⚠ ΔT_fluid 那一行要特别当心，两个方向都有人栽。

• 漏掉它，是「算得很准但对不上实测」最常见的成因——你算出芯片比它脚下的液体高多少，却忘了那滩液体本身已经比进液口热了几度。
• 把它加进 R_tot，是另一个方向的错，而且是量纲错：它的单位是 K，不是 K/W。

⇒ 正确的写法是把它单列一行、并在表上标明单位，然后在温升预算里与热阻项相加（因为它们吃的是同一份预算），但不进 R_tot 这个求和：

R_tot ＝ R_jc ＋ R_TIM ＋ R_base ＋ R_spread ＋ R_conv        （单位 K/W，⛔ 不含 ΔT_fluid）
T_j   ＝ T_in ＋ ΔT_fluid ＋ Q × R_tot                        （单位 ℃）
ΔT_budget ＝ T_j,max − T_in                                   （单位 K）

本节的教学基准算例（一）——⚠ 以下全部为教学假设值，⛔ 不对应任何平台、⛔ 不得取用；全课任何一讲、任何一张图用到这些量时一律照这一组抄：

Q ＝ 500 W；A_bond ＝ 20 cm² ＝ 2.0×10⁻³ m²。工质取纯水 25 ℃：ρ ＝ 997 kg/m³、c_p ＝ 4180 J/(kg·K)、k_f ＝ 0.60 W/(m·K)、μ ＝ 8.9×10⁻⁴ Pa·s（这一组是物性值，来源＝常用物性手册／物性库在 25 ℃、常压下的取值；⚠ 它们随温度变——升到 45 ℃ 时 μ 明显下降、k_f 略升，严格核算要按工作温度重取）。取 ṁ ＝ 0.030 kg/s（≈ 1.8 L/min），则

ΔT_fluid ＝ Q ÷ (ṁ·c_p) ＝ 500 ÷ (0.030 × 4180) ＝ 4.0 K

把液体温升写成热阻形式时记作 R_caloric，即 ΔT_fluid ＝ Q × R_caloric。取 T_j,max ＝ 85 ℃，T_in 取 45 ℃ 一档，用 1.6 那张表算出的 R_tot ＝ 0.0586 K/W 代入：T_j ＝ 45 ＋ 4.0 ＋ 500 × 0.0586 ＝ 45 ＋ 4.0 ＋ 29.3 ＝ 78.3 ℃。

本讲的口径约定（三条，后面九讲一律照此，⛔ 不再重述）：

1. 分段固定为五段 ＋ 单列的 ΔT_fluid。⛔ 不合并 R_base 与 R_spread、⛔ 不把 ΔT_fluid 算进 R_tot。
2. ΔT_fluid 一律取出口温度为参考 ⇒ R_caloric ＝ 1 ÷ (ṁ·c_p)，全课不换。⚠ 若改取流体平均温度，R_caloric ＝ 1 ÷ (2·ṁ·c_p)，两者差一倍——这个口径必须在写下数字时就声明，⛔ 不能等到发现对不上再回头猜当初取的是哪一个。
3. T_j,max 取芯片规格书给出的「最高允许结温」，⛔ 不是推荐工作结温、⛔ 不是降频阈值——这是三个不同的数，混用会让预算凭空多出或少掉十几开。T_in 取点在机柜二次侧供液接口处的液温；一块板上串联多颗芯片时，下游那颗的局部进液温度另记为 T_in,local，⛔ 不与 T_in 共用符号（第 2 讲）。

⚠ 顺带说明 R_jc 这一段的取数纪律：本课⛔ 不给它的典型带——跨封装形式它相差一到两个数量级，任何「典型值」被抄走之后都会变成一个错得离谱的输入。你能做的是三件：① 它由芯片与封装厂商给定，设计方不可改；② 索取时必须连测试条件一起要（含不含界面材料、参考点取在哪、按什么面积）；③ 本课教学基准取 R_jc ＝ 0.015 K/W，⚠ 教学假设值，⛔ 不对应任何平台、⛔ 不得取用。

今天就能用的一件事：把你手上任何一份冷板热分析报告翻到结论页，数一数它的温升是由几项加起来的。少于「五段热阻 ＋ 一项液体温升」这六项的，先找出缺的是哪一项；如果缺的是液体温升，那份报告和实测对不上几乎是必然的。

1.3 面积热阻与绝对热阻差一个面积——而每一段的那个面积各不相同

同一段界面材料，在材料手册里是一个数，在你的分解表里是另一个数，两者差一个面积。这件事所有人都知道；真正吃人的不是它，是「除以哪个面积」。

	绝对热阻 R	面积热阻 R''
定义	R ＝ ΔT ÷ Q	R'' ＝ ΔT ÷ q''
单位	K/W	K·m²/W（工程常用 K·cm²/W）
它描述	这一件东西的性质，已经含了面积	这种材料／这个界面的性质，与面积无关
你在哪见到它	芯片规格书、冷板性能曲线	材料手册、界面材料参数表

换算只有一条：R ＝ R'' ÷ A。

为什么「除以哪个面积」是真问题：这条链上每一段热流真正通过的面积都不一样。界面材料段是贴合面积 A_bond（盖板与冷板真正贴合的那一块）；对流段是浸润面积 A_wet 再乘翅片效率 η_f（下一节专门讲）；底板一维导热段的面积原则上介于热源面积与冷板面积之间、随扩散程度变化——⚠ 而本课的统一口径是把这一项固定按 A_bond 算，把「热在底板内横向摊开」这件事全部计入 R_spread（第 3 讲讲头那条口径，⛔ 两项不许合并、也⛔ 不许各用各的有效面积重算一遍）。⇒ 无论取哪一种，取法都必须在表里写明；用同一个 A 把全表换算一遍，会把其中某几段系统性地算偏。

算一遍就知道量级。教学基准取 R''_TIM ＝ 0.35 K·cm²/W、A_bond ＝ 20 cm²（⚠ 教学假设值，⛔ 不对应任何平台）：

R_TIM ＝ R''_TIM ÷ A_bond ＝ 0.35 ÷ 20 ＝ 0.0175 K/W          ← 正确：除以贴合面积

若顺手拿冷板外形面积（比如 60 cm²）去换算：

0.35 ÷ 60 ＝ 0.0058 K/W                                      ← 错：把这一段算小到三分之一

而界面材料恰恰是本例里占比最大的一段（1.6 那张表：29.9%）。这一个除法做错，「该先动哪一段」的结论会整个反过来——你会跑去改流道。

⚠ 两个方向都要防，而危险的是第二个：

• 显性错：把 R'' 直接加进以 R 为单位的表。量纲不同，加出来的东西没有意义，但它容易被发现——只要有人看一眼单位列。
• 隐性错：全表共用一个 A。量纲全对、加得起来、表看上去很整齐，没有任何一道检查看得见它。

⇒ 这就是七列里必须有「用了哪个面积」那一列的全部理由：把一个看不见的错，变成一个表上必须填、填错就有人看得出来的格子。

关于 R''_TIM ＝ 0.35 这个数本身：界面材料的面积热阻常见落在 0.2~0.6 K·cm²/W，多数量产装配在 0.35 附近。⚠ 典型值、⛔ 不是验收依据；你的平台须按真实装配条件实测确认。⚠ 本项目未取得可核出处——它来自行业工程实践的常见范围，⛔ 不是任何标准的条款数据。→ 拿到它的路：按第 8 讲的装配试验法测（用真实紧固方式装多套，看分布不看均值）。

1.4 浸润面积 A_wet 的口径只有一句话

A_wet ＝ 这一段热流真正通过的、内壁与液体接触的面积。被支架、连接器或相邻板卡挡住而没有热流通过的那部分，⛔ 不算。

它出现在对流那一段的定义式里，本课固定写成三因子形式、一个都不许并掉：

R_conv ＝ 1 ÷ (h × A_wet × η_f)

其中 h 是单相对流换热系数，由流速、水力直径与流道形式决定（第 4、5 讲）；η_f 是翅片效率（小于 1，第 4 讲）。

⚠ A_wet 与流通截面积 A_c 是两个完全不同的量，⛔ 不许互代。A_c 是全部并联通道的横截面之和，用来算流速；A_wet 是内壁的表面积，用来算换热。它们在数值上可以差一个数量级以上——教学基准的方案乙（100 条 0.3 × 1.5 mm 的通道，长 50 mm，⚠ 教学假设值，⛔ 不对应任何平台）里 A_wet ＝ 0.018 m² 而 A_c ＝ 4.5×10⁻⁵ m²，差约 400 倍。

这个坑之所以危险，是因为混用之后量纲仍然是对的：你会算出一个荒谬的 R_conv，而表上看不出任何破绽。

另外两个易错点：

• 把整块冷板的内表面都算成 A_wet。流道末端、旁通区、密封槽附近那些几乎没有热流通过的壁面要扣掉——它们与液体接触，但这一段的热不从那里走。
• 忘了 η_f。省掉它等于默认翅片从根到尖同温，而翅片越高、材料导热越差、h 越大，这个假设错得越多（第 4 讲给算法）。

今天就能用的一件事：拿到供应商给的冷板换热面积，问一句「这个面积里有多少在热源投影之外」。很多方案的标称换热面积很漂亮，而热源只盖住其中一小块——剩下那部分要靠底板把热横向送过去，而那正是下一讲要算的扩散热阻。

1.5 热流密度 q''：分母和上一节同源

q'' ＝ Q ÷ A                                                 （本课一律用 W/m²）

分母的口径与上一节同源——这一段热流真正通过的面积。分母换一个，q'' 就换一个，所以凡引用一个 q'' 值，必须连它的分母一起引用。

教学基准：Q ＝ 500 W、A_bond ＝ 20 cm² ⇒ q'' ＝ 25 W/cm² ＝ 2.5×10⁵ W/m²（⚠ 教学假设值，⛔ 不对应任何平台）。

⚠ 单位是这一条的真正陷阱。单相冷板文献常用 W/m²，而两相与浸没冷却文献惯用 W/cm²，两者差 10⁴ 倍：

1 W/cm² ＝ 10⁴ W/m²

⇒ 本课规定：引用两相文献的数值时必须当场写出这条换算。不写换算而直接比较，会出现「差四个数量级」的量级错误，而这种错在一段中文里读起来毫无破绽——「热流密度达到 100」这句话，在两种单位下描述的是两个相隔万倍的世界。

易错点：拿封装外形面积当分母（把 q'' 算小），或拿裸 die 面积当分母（把 q'' 算大）。两者可能差数倍，而 q'' 又是全库横向比较各种冷却路线能力时的通用刻度 ⇒ 分母一漂，比较结论就废了。

1.6 七列分解表：评审会上的争议几乎都在后三列

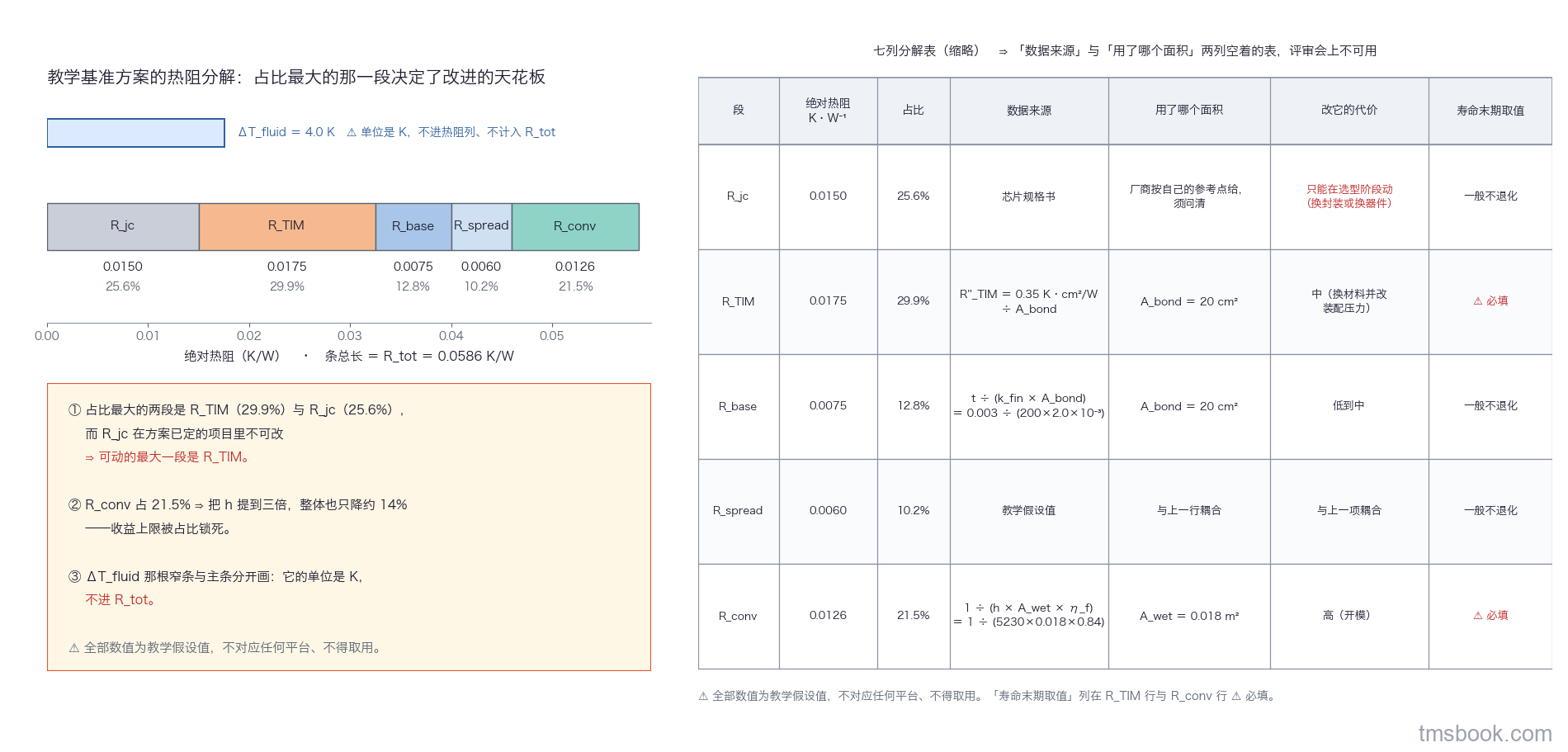

现在把表填出来。⚠ 下表全部数值为教学假设值，⛔ 不对应任何平台、⛔ 不得取用（对流那一段取的是第 5 讲方案乙的几何）：

段	绝对热阻 K·W⁻¹	占比	数据来源	用了哪个面积	改它的代价	寿命末期取值
R_jc	0.0150	25.6%	教学假设（真实项目填器件厂商规格书 ＋ 测试条件）	厂商按自己的参考点给，须问清	⛔ 只能在选型阶段动	一般不退化
R_TIM	0.0175	29.9%	教学假设（由 R''_TIM ＝ 0.35 K·cm²/W 换算）	A_bond ＝ 20 cm²	中（换材料并改装配压力，通常不开模）	⚠ 必填
R_base	0.0075	12.8%	教学假设（由 t ÷ (k_fin × A) 算）	按 A_bond ＝ 20 cm²	低到中（改厚度）	一般不退化
R_spread	0.0060	10.2%	教学假设（构造值，见第 3 讲取法）	与上一行耦合	与上一行耦合	一般不退化
R_conv	0.0126	21.5%	教学假设（由 1 ÷ (h × A_wet × η_f) 算）	A_wet ＝ 0.018 m²，另乘 η_f	高（开模并重做压降与均流校核）	⚠ 必填（结垢）
R_tot	0.0586	100.0%	五段之和	—	—	—
ΔT_fluid	4.0 K　⚠ 单位是 K，⛔ 不进热阻列、⛔ 不计入 R_tot	—	由 Q ÷ (ṁ·c_p) 算	—	低（调流量，代价在压降，第 6 讲）	—

七列各自回答一个不同的问题，缺一列就有一类争议无法收敛：

• 前三列（段 / 绝对热阻 / 占比）回答「现在是什么样」；
• 第四、五列（数据来源 / 用了哪个面积）回答「凭什么这么说」——少了这两列，两个人拿着不同口径的数吵一下午，而且吵不出结果，因为谁也拿不出对方那个数的来历；
• 第六列（改它的代价）回答「改它值不值」——没有它，表只能排出收益顺序，排不出行动顺序（第 2 讲把这两张表并排放）；
• 第七列（寿命末期取值）回答「三年后还成不成立」——少了它，方案交付时全部合格，两三年后陆续超温，而那时已经改不动了。

⚠ 关于占比：⛔ 本课不给「行业典型占比」，你也⛔ 不要从这张表上抄走这组百分比。各段占比随封装、冷板结构与工况变化极大，给一组「典型占比」的后果是它会被直接拿去代替读者自己的分解表——而那正是这一讲要防的事。⇒ 记住一句硬话：结论必须从你自己那张分解表里长出来。拿到它的路，就是这一节的填表法。

1.7 某一段拿不到数时，有固定套路——⛔ 不许用一个「典型值」糊过去

真实项目里，七行填不满是常态：R_jc 的测试条件问不到，界面材料的实际装配热阻还没测，供应商的冷板只给了一条流量—压降曲线而没给热阻。这时候最常见也最有害的两个动作是：把那一行删掉，或者从别的项目抄一个数填进去。

删掉的后果是隐蔽的：占比是按总和算的，删掉一行之后剩下几行的占比会被错误地放大，而且从此没有人会再想起它。抄数的后果更糟：那个数会以「已知」的身份参与后面每一步推理，而没有任何一道检查会再问它从哪来。

正确的套路是四步，照着走即可：

1. 保留那一行，「数据来源」列写「未知」。⛔ 不许删行。
2. 用物理上界与工程下界把它夹住。物理界是那些不可能被突破的：接触热阻不可能小于零；界面材料的体热阻不可能小于 BLT ÷ k_TIM（第 8 讲）。工程界是可辩护的经验边：供应商宣称的最好情况、同类结构做到过的最差情况。
3. 看这个区间会不会改变「占比最大的是哪一段」这个结论。分解表的用途是排序，不是精算 ⇒ 只要区间不跨越排序的分界线，这个未知就不影响本轮决策，带着它继续往下走。
4. 如果会跨越，那么这个未知本身就是你第一个要做的试验。——注意这是一个正向产出：你不只是发现「数据不够」，你还确定了该先测哪一个。

拿教学基准演示一遍（⚠ 以下数值均为教学假设值，⛔ 不对应任何平台）。设界面材料那一段只知道被夹在某个区间里，其余四段照 1.6 那张表不变：

• 区间 0.014~0.025 K/W：整个区间上排序都是「R_jc 与 R_TIM 是最大的两段」（下端 0.014 仍大于 R_conv 的 0.0126）⇒ 排序不翻盘，不必先做试验，可以带着这个未知进入第 2 讲的占比算术。
• 区间 0.004~0.025 K/W：下端 0.004 会让界面材料掉到全链最小的一段 ⇒ 排序翻盘，此时「先改哪一段」这个问题在区间内有两个相反的答案 ⇒ 先做装配试验，再谈方案。

⇒ 分界点不是一个精度指标，而是链上第二名那个值：本例里是 R_conv ＝ 0.0126 K/W。区间下端一旦跨过它，排序就变了。这给了你一个可以立刻照做的判据——把未知区间的下端，和表上第二名比一比，比出来的结果直接告诉你「现在能不能往下走」。

今天就能用的一件事：把你表上每一个「我先按经验填了个数」的格子挑出来，问一句「如果它比现在小一半，我的结论会不会变」。答「不会变」的，那个数不准也没关系，标成未知带着走；答「会变」的，那就是你本轮该做的第一个试验——而你连试验目的都已经写好了。

至此，一张可用的分解表就位了：五段 ＋ 一项液体温升、统一为绝对热阻、每一行的面积与来源可追、代价与寿命末期取值都填了。第 2 讲接手这张表，把「该改哪一段」从一次目测变成一条式子：整体收益 ＝ 该段占比 × 该段改善幅度——并说清这条串联相加在什么条件下会失效。
