O2-02 膜增湿器热湿管理与水平衡

课程代码 O2-02 · 板块 O 燃料电池（FCEV）总成与专题 / 辅助系统（BOP）热管理 时长 约 4.0 小时（9 讲） 前置 O1-01 燃料电池电堆产热与水/热管理耦合；A2-04 湿空气物理与焓湿图 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 O2-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份增湿器选型或校核方案，判断它的结论站不站得住	第 5 讲：堆入口目标是被两条方向相反的约束夹出来的一个带，不是一个点 · 第 4 讲：传质有效度（第 4 讲会把它定义成符号 ε_m）的分母取哪一套，决定它的理论上界是多少	第 2 讲：干侧与湿侧的「每 kg 干气」不是同一个基准 · 第 6 讲：需求线与能力线在哪个电流处交叉
写一份发给增湿器供应商的需求书	第 5 讲：选型的输出不是一个有效度数字，而是一份带六项边界声明的需求书	第 4 讲：要曲线族与标定网格声明，⛔ 不收单点 · 第 9 讲：衰退按同一工况点上的偏移报
算一笔能闭合的阴极水平衡账	第 7 讲：跨系统边界的水量方程长什么样、水质量平衡残差怎么当闸门用 · 第 2 讲：收支十二支（进 4 / 出 5 / 储存 3）各自的身份	第 1 讲：记账只能用含湿量，⛔ 不能用相对湿度 · 第 8 讲：尾气里液态的那一份去了哪
排查一台电压往下走、疑似膜偏干的系统	第 3 讲：偏干／偏淹／局部缺气／其它四路怎么分辨 · 第 6 讲：「增湿器供不上水」的三种成因	第 7 讲：先算总量账，判是总量不足还是分布不良 · 第 9 讲：三条衰退路径各自的数据指纹
给低温或高原工况定一条防结露冻堵的对策	第 8 讲：气路逐站过的结露判据（该站壁温 vs 该站按当地绝对压力算出的露点）	第 6 讲：高原是双重惩罚，最有力的旋钮不在增湿器上 · 第 5 讲：中冷器出口温度定低了会在中冷器里就结露

⛔ 本课不覆盖

栏一 · 不讲哪些题目：① 增湿器的台架测法与验收判据（露点测量链、探头位置与伴热、双侧水质量平衡闸门、工况矩阵、放行报告形式）→ L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定；② 增湿器在一维系统模型里怎么降阶、求解器里怎么做守恒校核 → J1-09 燃料电池系统一维建模与水/热耦合仿真；③ 膜内水传递三路径的机理与净方向判据 → O1-01 燃料电池电堆产热与水/热管理耦合；④ 压缩温升与中冷器选型 → O2-01 空压机冷却与进气中冷；⑤ 阳极再循环／引射器本体与吹扫策略 → ⚠ 「吹扫」是两件事、两个去向：运行中的阳极吹扫（purge，排水排氮）连同阳极环路构型 → O2-03 氢气循环泵/引射器与供氢温控；停机吹扫（防冻用的那一次，第 8 讲要用它）→ O1-05 停机吹扫、保温与整堆防冻设计；⑥ 膜材料本身的牌号选型与耐久数据 → 膜供应商数据表（本课程体系目前没有承接课，本课如实写明为空白，⛔ 不假装有去向）。

栏二 · ⛔ 真正不给的数：① 标准条款的内容、限值与等级号——本课涉及的三本（GB/T 20042 系列 · ISO 23273 · GB/T 24549）本课都未独立核对过原文，⇒ 本课只写标准号、它管什么、以及「版次与年份以现行目录为准」，⛔ 不写任何一条条款 → 用之前自行核现行版原文；术语口径落到部件测法上的那一半 → L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定。② 本项目自己的验收阈值——目标露点与堆入口相对湿度的验收限、传质有效度的验收限、压降限值、膜含水量门槛与温度上下限 → 由本项目的电堆规格、膜供应商数据与所引标准的现行版本共同给出；判据形式与放行报告 → L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定。③ 教学假设之外的具体产品参数——中空纤维与平板两种结构的单位体积膜面积／体积／压降的具体数、有效度随寿命的衰退速率、膜含水量与质子电导率之间的具体倍数、膜面水蒸气传质系数与它配的关联式 → 供应商数据表 ＋ L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定 的耐久台架。

⚠ 与栏二无关的一件，先说清免得你去别处找：平台相关量本课照给典型参考值（区间 ＋ 常见值锚点 ＋ 免责句 ＋ 拿到它的路四件），包括堆入口目标相对湿度带、传质有效度的量级、干侧压降量级、膜含水量的响应时间常数、水回收率——它们在正文里逐个给。⚠ 它们是典型值，⛔ 不是验收依据，你的平台须实测确认。

---

引言：增湿器不造水，它只是把水挪了个地方

一台燃料电池系统跑起来之后，水是它自己产的：阴极那边每时每刻都在生成水。麻烦在于同一份水在两个方向上都会出事——膜太干，欧姆内阻上去、局部还会热点自加速，化学降解与机械疲劳这两笔账不可逆；膜太湿，液态水堵住流道与扩散层，传质塌陷、电压振荡，严重时局部缺气引起反极把碳载体腐蚀掉。于是「把湿度管住」变成一件必须天天判的事。而工程现场判它的入口，几乎总是同一句话：堆入口够不够湿？——接下来的动作，往往是「换一台更大的增湿器」或者「把旁通关小一点」。

这门课要做的第一件事，就是让你在按下那个动作之前，先做另一件事。

先说钉子①：「湿」在本课有三层含义，混一层就必然做错，而三层之间没有任何一条通用换算。第一层是含湿量 ω（每 kg 干气带着多少 kg 水）——它是守恒量，能加能减，是水平衡记账唯一合法的单位。第二层是相对湿度 RH——它是状态量：同一份空气，一滴水都没多也没少，只要温度变了、或者绝对压力变了，RH 就变。第三层是膜含水量 λ_mem（膜内每摩尔磺酸基对应几个水分子）——它才是电堆真正在乎的那个量，而它与 RH 之间隔着一条带滞回的吸附等温线，⛔ 不是比例关系。

⇒ 由这三层直接落出一条你今天就能用的判读纪律，也是全课唯一那条：算质量守恒一律用含湿量，判干湿一律用相对湿度，判性能与寿命一律回到膜含水量；每一次跨层，都必须同时说出「在哪一点、什么温度、什么绝对压力」。⇒ 反过来就是一条可以拿去审别人报告的判据：⛔ 一个不带 (点, T, p) 三件套的湿度数，连被判对错的资格都没有——因为读的人无从知道它说的是哪一层、在哪个断面上。本课几乎所有的错都是这一条的变体：用相对湿度做质量平衡、拿增湿器出口的相对湿度当堆入口的、拿环境露点去判增压侧结不结露——三件事看着不像，其实是同一个错的三种面孔。第 1 讲会把三层的换算与口径一次钉死，并给出可以用计算器复算的逐数对照。

钉子②是一条口径钉，分量与钉子① 相同：一个增湿器指标离开「四件套工况声明」就既不可比、也不可用。这四件是——① 干湿两侧的流量与流量比（传质有效度随流量比走，它不是件的常数）；② 两侧各自的绝对压力（⛔ 不是压比：跨膜的驱动力是水蒸气分压差，它随绝压线性缩放）；③ 两侧的进口温度与湿度；④ 有效度的分母取的是哪一套定义。⇒ 缺任何一项，两台件的有效度不可横比，供应商的曲线与你的工况需求不可求交。这条钉子的落点同样是一个动作：本课交出的每一个湿度类数字，都必须带着它的四件套一起交；而「把厂家给的有效度曲线当既定输入直接用」这句话一旦单独出现，就已经不合格了——它把一个带前提的输入说成了无前提的输入。

再说本课最容易被读反的那一条。它是：「增湿器是给系统加水的部件 ⇒ 膜偏干就加大增湿器、关小旁通」。⚠ 它之所以必然被读反，诱因就在这个部件的名字、位置和局部效果三件事里：它叫「增湿器」，装在进气路上，效果确实是把干空气变湿，加得越多堆入口越湿。在局部，这个直觉完全正确。

方向反在哪：膜增湿器的水全部来自本系统自己的阴极尾气——湿侧丢掉多少，干侧就拿到多少，两支在系统边界上逐项对消。⇒ 增湿器对跨系统边界的净水平衡贡献恒等于零：它挪水，⛔ 不造水。稳态下系统总水量只由四件事定死——电流（生成多少，法拉第定律）· 冷却液出口温度（它定住尾气的饱和蒸汽压，也就定住尾气能带走多少水的上限；⚠ 第 1 讲会把它写成符号 T_cl,out，并说明为什么这里⛔ 不是阴极出口气温）· 系统绝对压力 · 空气计量比。增湿器一个都不在其中。

⇒ 照那个直觉做，会做出两个动作，两个都做反： ① 无效的那个：膜干了先去换一台更大的增湿器、或者把旁通关小。若真因是「尾气把水带走得比生成得快」（出口温度高、计量比大、绝压低），那么湿侧本身就是干的——增湿器的驱动力随之塌掉，加大膜面积换不来水。⇒ 钱花了、体积占了、压降与寄生功耗涨了，症状照旧，而真正该动的三个旋钮一个都没动。 ② 有害的那个（更贵）：为了「多留水」把旁通全关死。旁通存在的理由恰恰是中低负荷与低温工况下需要少加水——那时空气流量小、有效度反而高、冷却液出口温度低（饱和蒸汽压小），进气很容易被推过饱和线 ⇒ 液态水直接进流道（水淹、传质塌陷、电压振荡），冬季则在增湿器纤维束、低点管路与排水阀处冻堵。⇒ 一个为了「防干」做的动作，把系统推到了「淹 ＋ 冻」这一侧。

⇒ 本课要你记住的正面表述是：增湿器治的是「水在系统内部怎么分布」——具体说，是「膜的进气端那一段起点太干」这个分布问题；它治不了「整台系统留不住水」这个总量问题。⇒ 见到「膜干」，第一步永远是先算总量账（第 7 讲），判断是总量不足还是分布不良，⛔ 不是先去看增湿器。⚠ 反向也要读懂：这⛔ 不是说增湿器不重要——在总量够、而进气端起点太干时，它是唯一有效的手段，且没有替代品。

本课的射程：从「电堆已经选定、空气路已经搭起来」这一刻接手，交出两件产物——一份能闭合的阴极水平衡账，和一条带四件套工况声明的增湿器选型／校核结论。⛔ 不从电化学机理讲起，也⛔ 不做到台架验收为止；上下游各自的去向已经列在上面那两栏里，第 1 讲会再逐件点名一次。⚠ 这里先提醒一条最贵的误读：本课给出的一切「目标相对湿度」「目标露点」都是设计目标带，⛔ 不是验收限值、⛔ 不是判定门槛——把带当成线拿去写技术条件，是本课最容易造成的下游事故。

九讲怎么走：第 1 讲立射程与三层「湿」的口径；第 2 讲把水量账算出来——生成水速率、干空气流量、电堆一次通过增加的含湿量、干湿两侧的基准之别，以及阴极侧收支的十二支（进 4 / 出 5 / 储存 3）各自的身份；第 3 讲回到膜要的是什么，以及偏干／偏淹／局部缺气怎么分辨；第 4 讲讲增湿器本体——两种结构、跨膜驱动力、传质有效度的定义与它真正的上界、还有压降这条常被漏掉的代价；第 5 讲讲目标怎么定和手上有哪几个旋钮；第 6 讲讲能力边界与工况漂移（含高原与冷起动这两处最容易做反的地方）；第 7 讲是系统水平衡核算，把前面所有量放进同一个边界里对账；第 8 讲讲低温结露与冻堵，逐站过；第 9 讲讲寿命衰退，以及低增湿与自增湿这两条正在改变问题形态的路线。

⚠ 最后一句写法约定，读之前先知道：本课禁止裸写 λ（它有两个：空气计量比 λ_air 与膜含水量 λ_mem，量纲相同、数值范围还重叠，丢了下标没有任何一道检查能分辨）、禁止裸写「堆温」（有四个温度都被口语这么叫，而它们在本课各管一件不同的事）、禁止裸写「压力」而不声明绝压还是表压（本课一律绝压）。第 1 讲会把这三条连同符号与口径一次性钉死，之后全课不再改。

第 1 讲　先把射程与口径立死：三层「湿」、两个 λ、四个「堆温」

这一讲不讲增湿器。它只做两件事：把本课的边界画出来（你手上的问题该不该在这门课里找答案），再把四组会让人做错事的写法钉死（「湿」的三层、两个 λ、四个「堆温」、以及压力的绝压/表压）。

为什么这两件事必须放在最前面：燃料电池的水管理里，绝大多数错不是算错，而是把两个长得一样的东西当成了同一个——用相对湿度去做质量平衡、拿环境大气压去判增压侧结不结露、一句「把堆温降下来」在两个人脑子里指向两条不同的物理路径。这些错都不会报错：量纲对得上、单位写得出、公式也没抄错，结果是一个自洽而错误的结论。等到第 5、6 讲你要拿一条供应商曲线和自己的工况求交点时，口径不统一的代价才会一次性结算，那时已经没法回头改了。

1.1 本课从「电堆已定、空气路已搭起来」接手，交出两件产物

先说本课站在哪一段。上游你已经拿到的是：电堆的 i-V 特性与它的产热、膜内水传递机理（O1-01 燃料电池电堆产热与水/热管理耦合），以及压缩与中冷之后进气到手的状态（O2-01 空压机冷却与进气中冷）。本课接手的是「这台电堆、这条空气路，水怎么记账、增湿器该按什么指标选、极端工况下会在哪儿塌」。下游本课交出两件东西，就这两件：

1. 一份能闭合的阴极水平衡账——十二支水路各有身份、算得平、动态与稳态分得开（第 2、7 讲）；
2. 一条带「四件套工况声明」的增湿器选型/校核结论——所谓四件套是指：干湿两侧的流量与流量比、两侧各自的绝对压力、两侧进口温度与湿度、以及传质有效度的分母取哪一套定义（第 4 讲会把传质有效度定义成符号 ε_m）。

这两件产物之外的事，本课不做。⛔ 本课不从电化学机理讲起（那是 O1-01 燃料电池电堆产热与水/热管理耦合），也⛔ 不做到台架验收为止（那是 L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定）。

为什么射程要专门用一节写清楚：本课紧挨着六门课，每一门都能接住这条链上的一段。射程不写清，会出现两种错，而两种错的代价不一样——

• 第一种是白读一遍：你要的东西本来在别处，通读一遍本课才敢下结论。这是浪费时间。
• 第二种更贵：把本课给的「设计目标带」当成别处才给的「验收限值」用。本课出现的一切「目标 RH」「目标露点」都是设计阶段用来收敛方案的带，⛔ 不是验收判据、⛔ 不是判定门槛。验收判据、测法、有效性闸门与放行报告形式一律归 L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定。把一条设计目标带写进技术条件当验收线，供应商会照着它交货，而它从来没有被验证过是不是你这台系统真正需要的那个值。

⚠ 还有一条要先读懂：「本课不覆盖」⛔ 不等于「不重要」。台架验收与一维建模两件都不在本课射程内，而本课交出的每一个数最后都要过它们——第 1.6 节把六件不覆盖的事连同去向一次列全。

1.2 「湿」在本课有三层含义，每一次跨层都必须同时说出「在哪一点、什么温度、什么绝对压力」

这是本课的第一根钉子，也是后面每一讲都要回来用的那一句。「湿」在本课有三层含义，混一层就必然做错，而三层之间没有任何一条通用换算：

层	量	它是什么	守恒吗	什么时候用它
记账层	ω（含湿量，kg 水 / kg 干气）	每 kg 干气携带的水质量	守恒，能加能减	一切质量平衡
判读层	RH（相对湿度，%）＝ p_v / p_sat(T)	当前水蒸气分压离饱和有多远	不守恒，是状态量	判干、判湿、判会不会结露
膜的状态层	λ_mem（膜含水量，mol H₂O / mol SO₃⁻）	膜内每摩尔磺酸基对应几个水分子	膜自己的状态量	判性能与寿命

三层的判读纪律只有一句：算质量守恒一律用 ω，判干湿一律用 RH，判性能与寿命一律回到 λ_mem。

露点 T_d 属于判读层——它与水蒸气分压 p_v 一一对应，是同一件事的另一种报法（把这份气体在总压不变的条件下等 ω 冷却到刚好饱和的那个温度）。之所以工程上爱用它，是因为它可以直接和一个壁温比大小；之所以它危险，是因为同一份气体在不同绝对压力下露点不同，而绝压这一项最容易被漏掉。

ω 与 λ_mem 之间没有换算，RH 与 λ_mem 之间也没有比例关系：λ_mem 与膜所处环境的 RH 之间隔着一条带滞回的吸附等温线（吸附与脱附两条线不重合），第 3 讲展开。这就是「三层之间没有通用换算」的实际含义——你能算的只有 ω ↔ p_v ↔ RH ↔ T_d 这一组（下面给式子），而跨到 λ_mem 那一层只能查你所用膜的等温线。

可以算的那一组：两个式子，正反都能走

ω ＝ 0.622·p_v/(p − p_v)　　RH ＝ p_v/p_sat(T) × 100%

反解式同样要记住，因为水平衡算完拿到的是 ω，而要判干湿得回到 RH：

p_v ＝ ω·p/(0.622 ＋ ω)

其中的 0.622 ⛔ 不是经验系数——它就是 M_H2O/M_air ＝ 18.015/28.96 ＝ 0.6221，本课统一写 0.622。请你现在用计算器验一次：这一步值得花十秒，因为一旦你知道它是两个摩尔质量的比，你就知道它与总压无关、换到 250 kPa(abs) 照样能用；而把它当成一个拟合值的人，会在增压系统里不敢用它，转头去找一张「高压版的表」。⚠ 反过来也成立：若某处用了不同的干空气摩尔质量，这个系数就变了——同一个「0.622」底下也能藏着两个答案。

两个逐数示例：把「RH 不能记账」变成你能自己算一遍的事实

示例一（水一点没变，RH 掉了近五倍）。取一份 ω ＝ 0.010、p ＝ 101.3 kPa(abs) 的空气 ⇒ p_v ＝ 1.60 kPa。把它加热：

• 30 ℃ 时 p_sat ＝ 4.25 kPa ⇒ RH ＝ 37.8%
• 60 ℃ 时 p_sat ＝ 19.95 kPa ⇒ RH ＝ 8.0%

水一滴都没少，RH 掉了约 4.7 倍。⇒ 这就是为什么「加热除湿」这个说法是错的：加热一滴水都没除掉，它只是把这份水推离了饱和线。也是为什么⛔ 不得用 RH 做任何质量守恒运算——你把两个 RH 相加，加的是两个跟温度绑死的比值。

示例二（同一份空气，两个绝压，两个露点）。还是那份 ω ＝ 0.010 的空气：

• p ＝ 101.3 kPa(abs) ⇒ p_v ＝ 1.60 kPa ⇒ T_d ＝ 14.0 ℃
• p ＝ 250 kPa(abs) ⇒ p_v ＝ 3.96 kPa ⇒ T_d ＝ 28.8 ℃

抬高约 15 K。⇒ 用环境大气压去算增压侧的露点，会系统性地把结论判成「不结露」——它不是偶尔判错，是每一次都朝同一个方向错。第 8 讲逐站过气路时，这条会以十种面貌回来。

全课复用的一张表：纯水的平面饱和蒸汽压 p_sat(T)

上面每一步都要用到 p_sat(T)。本课全课统一取 IAPWS-IF97 纯水平面饱和蒸汽压（实现取 CoolProp），配图脚本一律现算：

T（℃）	−10	0	20	30	35	40	50	60
p_sat（kPa）	0.2864	0.6112	2.3393	4.2470	5.6290	7.3849	12.3519	19.9464

T（℃）	65	70	75	80	85	90	95	100
p_sat（kPa）	25.0416	31.2009	38.5954	47.4145	57.8670	70.1818	84.6085	101.418

⚠ 0 ℃ 以下必须声明取冰面还是过冷水面，两者不同（冰面更低）。上表 −10 ℃ 那一格 0.2864 是过冷水面；同温度的冰面值为 0.2599。本课一律取过冷水面，理由是 0~−8 ℃ 区实际发生的过程是先凝露、再冻结，用露点线与实测更吻合——这与本课程体系里「工程与试验的起霜闸门一律用露点线」（A3-04 污垢、结霜与传热衰减机理）同源。⛔ 这一条不许在某一讲里悄悄换成冰面。

⚠ 正文里引用单个 p_sat 值时统一保留到小数点后两位（例：80 ℃ 写 47.41 kPa），上表保留原精度供复算；⛔ 生成脚本一律现算，不硬写查表值。

今天就能用：一个湿度数的交付格式

本课把一条纪律定成一个格式。一个不带 (点, T, p) 三件套的湿度数，连被判对错的资格都没有——因为读的人无从知道它说的是哪一层、在哪儿测的、按什么压力算的。⇒ 本课交出的每一个湿度类数字，一律写成：

量（含下标） ＝ 数值　@　哪一点 · 该点气温 · 该点绝对压力

例：RH_ca,in ＝ 70% @ 阴极进气歧管 · T_ca,in ＝ 65 ℃ · p ＝ 200 kPa(abs)（此处数值仅为格式示例，⛔ 不作取用）。

反过来，收到别人给的一个湿度数时，按这四问过一遍，答不上任何一问就先别往下算：

1. 它是哪一层？——ω（能加减）、RH（不能加减）、还是露点（要配绝压）？
2. 在哪一点测/算的？——增湿器干侧出口 ≠ 电堆阴极进口，中间还隔着旁通掺混与一段管路降温。
3. 按哪个温度算的？——是气温还是冷却液温度？（这两个差得远，见 1.5）
4. 按哪个绝对压力算的？——是环境大气压，还是该点的真实绝压？（差 15 K 那一条就出在这里）

本课的两条书写口径（放在本节末，⛔ 不打断上面的推导）：ω 一律写小数（如 0.010），⛔ 不写 g/kg、⛔ 不与百分数并存；RH 一律写百分数，⛔ 不写 0~1 小数。全课禁止裸写「压力」而不声明绝压/表压——本课所有 p 一律是绝对压力，写作 kPa(abs)；提到「压比」时必须写明是哪两点的绝压之比，⛔ 不写成表压比。立这一条的理由很实：本课几乎每一个判据（ω↔p_v 换算、露点、跨膜驱动力）都按绝压走，而现场压力表读数是表压，两者在增压系统里差整整一个大气压——在 200 kPa(abs) 量级上就是差一半。

1.3 本课有两个 λ，量纲相同、数值范围重叠 ⇒ 全课禁止裸写 λ

燃料电池文献里有两个量都写作裸 λ，而本课要同时用到它们：

• λ_air ＝ 阴极空气化学计量比——供给阴极的 O₂ 摩尔数 ÷ 反应实际消耗的 O₂ 摩尔数。量产系统里常见落在 1.5~2.5（⚠ 典型量级、⛔ 非验收依据；完整区间、常见锚点与它在水账里的作用见第 2 讲）。
• λ_mem ＝ 膜含水量——膜内每摩尔磺酸基对应的水分子摩尔数。正常运行常在 8~14，干态可低到 2~4（⚠ 典型量级、⛔ 非验收依据；你所用膜的 λ_mem–RH 等温线须按其供应商数据表取）。

为什么这一条必须在第一讲就钉死，而不是等到用的时候再分：这两个量量纲相同（都无量纲）、数值范围还重叠——λ_air 取 2.0，λ_mem 在干态也可能是 2。⇒ 一旦丢了下标，读者没有任何办法从数值上分辨它们，而且没有任何一道量纲检查会报错。这是本课符号纪律里最要紧的一条，因为它是那种「错了也不响」的错。

而它们真的会在同一页上碰面：第 2 讲要用 λ_air 算电堆一次通过增加了多少含湿量，第 3 讲要用 λ_mem 讲膜的电导率与寿命，第 6 讲判「增湿器供不上水」时两者同时在场。

⇒ 本课的处置：全课禁止裸写 λ，一律写 λ_air 与 λ_mem。引用外部文献时，就地写明「原文的 λ 在本课语境下是 λ_air／λ_mem」，⛔ 不许把原文的裸 λ 原样抄进来。图上同样带下标——没地方就换成中文全称（「空气计量比」「膜含水量」），⛔ 不许为省地方去掉下标。

⚠ 同型的第二条一并在这里说了：全课禁止裸写 ε。增湿器同时传质与传热，有传质有效度与显热有效度两个完全不同的数，两者都无量纲、都落在 0~1 附近，丢了下标同样无从分辨（符号 ε_m 与 ε_h 在第 4 讲定义）。

1.4 前置课的 d 与 φ，就是本课的 ω 与 RH——同一个量，两个行业的两套写法

你做完前置课 A2-04 湿空气物理与焓湿图：空调负荷计算基石（湿空气物理与焓湿图）过来，手上带的是 d 与 φ；本课通篇写 ω 与 RH。这不是笔误，也不是两个不同的量——公式逐字相同、量完全相同，只是暖通/空调与燃料电池两个行业各自的惯例：

• A2-04 湿空气物理与焓湿图：空调负荷计算基石 的 d ＝ 本课的 ω（A2-04 湿空气物理与焓湿图：空调负荷计算基石 写 d ＝ 0.622·p_v/(p − p_v)，与本课的 ω 逐字同式）
• A2-04 湿空气物理与焓湿图：空调负荷计算基石 的 φ ＝ 本课的 RH

为什么要专门写出来：不写对照，最好的结果是你自己愣一下对上；最坏的结果是你以为这是两个不同的量，然后去找它们之间的换算关系——而根本没有换算，它们就是同一个。

⇒ 本课的处置是三条：① 符号口径表里两行各带一句对照；② 正文每次跳转到 A2-04 湿空气物理与焓湿图：空调负荷计算基石 时就地写一句对照；③ φ 在本课不分配给任何量，避免你在本课看到一个 φ 而按前置课的含义去解读它。

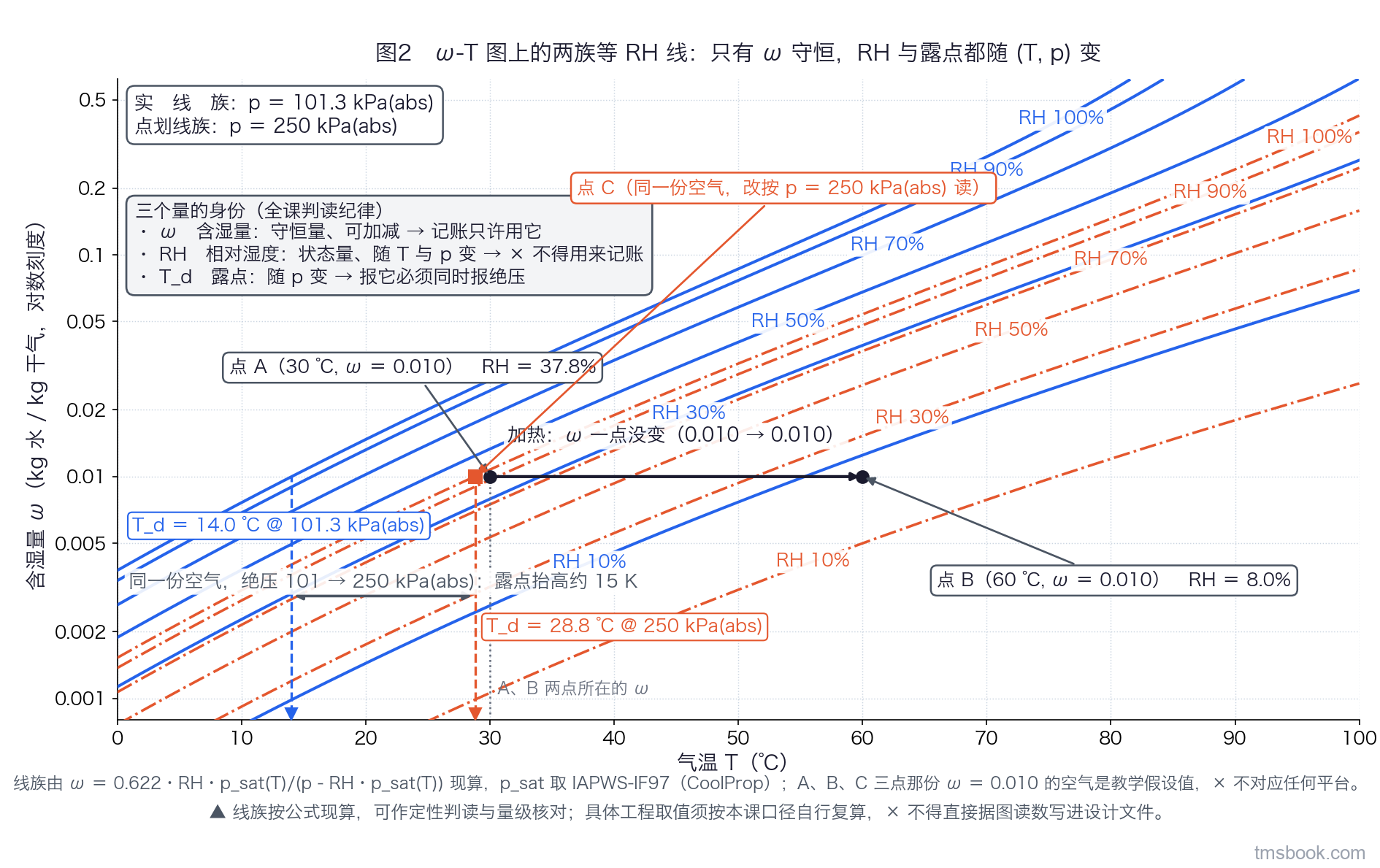

⚠ 还有一条比符号更要紧的：⛔ 别把 A2-04 湿空气物理与焓湿图：空调负荷计算基石 的焓湿图直接拿来读本课的工况。那张图是按海平面大气压画的，而本课的气路在 200 kPa(abs) 量级上——整张图要换，⛔ 不是「读数偏一点」。图 2 上两族等 RH 线的位置差别就是这件事的图形形态：换绝压，线族整体挪位。

1.5 四个温度都会被口语叫作「堆温」，而它们在本课各管一件不同的事

本课有四个温度，工程现场都可能被一句「堆温」带过：

符号	是什么	它在本课决定什么
T_ca,in	电堆阴极进气温度（气路）	决定 RH_ca,in——也就是膜进气端那一截的起点湿度，管分布
T_ca,out	电堆阴极出口气温（气路）	决定尾气里有多少水已经是液态（第 2 讲）
T_cl,in	电堆冷却液进口温度（液路）	与流量一起定堆内温度分布的起点
T_cl,out	电堆冷却液出口温度（液路）	决定尾气的 p_sat，也就是系统能带走多少水的上限，管总量

工程上说「堆温设定」，通常指的是 T_cl,out。

为什么必须分列：本课两个最有力的旋钮，恰好是这四个里的两个，而且它们管的不是同一件事——T_ca,in 管分布，T_cl,out 管总量。于是一句「把堆温降下来」在两种解读下指向两条完全不同的物理路径与两套不同的硬件动作：降 T_ca,in 要动中冷器出口温度（低温回路的水温与流量），降 T_cl,out 要动散热器与整车热平衡。⇒ 两个人各自照自己的解读去做，会做出两件不同的事，而会议纪要上写的是同一句话。

四者的定性关系是：T_ca,in 通常低于 T_cl,in（进气刚经中冷、还没被堆加热），T_ca,out 通常接近 T_cl,out（气与液在堆内充分换热）。⚠ 具体差值是平台相关量，而本课未取得可复核的通用区间，⛔ 不编一个数。⇒ 拿到你自己那两个数的路，分两条：T_ca,in 由中冷器出口温度与堆入口管路散热决定，属 O2-01 空压机冷却与进气中冷（本课把它当一个已经能调的旋钮用，⛔ 不在本课重讲中冷器选型）；T_cl,out 的常见取值范围与它在水账里的杠杆有多大，第 5 讲给出。

本课的书写口径（本节末）：全课禁止裸写「堆温」，一律写成上表四个符号之一，图注里也一样。另附一条单位纪律：温度一律写 ℃，温差一律标 K——数值相同而语义不同，写「ΔT ＝ 15 K」明确它是一个差，写「ΔT ＝ 15 ℃」会被读成一个绝对温度。

⚠ 由这一条直接推出一个很常见的错法，先记在这里：拿 T_cl,out 去算 RH_ca,in。冷却液出口温度比进气温度高得多，代进 p_sat(T) 之后分母变大，RH 被算低——然后你会得到一个「增湿不足」的结论，并据此去加大增湿器。RH_ca,in 一律指电堆阴极进气歧管处、按该处绝压与该处气温算出的 RH：⛔ 不是增湿器干侧出口处的（中间隔着旁通掺混与一段管路降温）、⛔ 不是按环境大气压算的、⛔ 不是按冷却液温度算的。这三种错取法各自会算出完全不同的数，而报出来的都叫「堆入口相对湿度」——两份对不上的数据看起来像测量分散，实际是三种口径。

1.6 本课不覆盖的六件事、不给的那几个数：各带去向

射程不能靠「不提它」来表达。下面这六件，是最容易被误以为本课会讲、而本课确实不讲的：

⛔ 本课不覆盖	去向
① 增湿器的台架测法与验收判据：露点测量链、探头位置与伴热、双侧水质量平衡闸门、工况矩阵、放行报告形式	L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定
② 增湿器在一维系统模型里怎么降阶、求解器里怎么做水量守恒校核	J1-09 燃料电池系统一维建模与水/热耦合仿真
③ 膜内水传递三路径的机理与净方向判据	O1-01 燃料电池电堆产热与水/热管理耦合
④ 压缩温升与中冷器选型	O2-01 空压机冷却与进气中冷
⑤ 阳极再循环/引射器本体与吹扫策略　⚠ 「吹扫」在本课是两件事，去向不同：运行中的阳极吹扫（purge，排水排氮）· 停机吹扫（防冻用的那一次）	阳极环路构型与运行中的吹扫 → O2-03 氢气循环泵/引射器与供氢温控；停机吹扫、保温与整堆防冻设计 → O1-05 停机吹扫、保温与整堆防冻设计
⑥ 膜材料本身的牌号选型与耐久数据	膜供应商数据表——⚠ 本课程体系没有对应课程，本课如实写明这是一处空白，⛔ 不假装有去向

顺带把这条链上你可能要找的另一段也标出来：湿空气参数体系与焓湿图本身在 A2-04 湿空气物理与焓湿图：空调负荷计算基石（本课的前置课），本课只用它的结论并给出符号对照，⛔ 不重讲。

光写「不讲哪些题目」还不够，还要写清「不给哪些数」——因为读者更常来找的是一个数，而不是一个题目。本课一个都不给的有五样：

• 任何一个具体的目标露点值；
• 传质有效度的验收限（符号 ε_m 在第 4 讲定义）；
• 压降限值；
• 膜含水量（λ_mem）的门槛；
• 温度上下限。

理由不是回避：这五样由你这个项目的电堆规格、膜供应商数据与所引标准的现行版本共同给出，本课给不出通用值，给了就会被当成通用结论取用。⇒ 本课能给你的是它们的判据形式与反推路径（第 5 讲给目标怎么定的反推链，第 4、6 讲给哪些声明能让一个指标变得可比），拿到具体数的路在 L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定 与供应商数据表。

今天就能用：五分钟判本课有没有你要的东西。照下面三问过一遍，⛔ 不必通读全课——

1. 你要的是一个「数」还是一条「判据」？要数 ⇒ 先看上面那五样在不在里面，在就直接去 L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定 或供应商；
2. 你的问题在设计侧还是验证侧？验证侧（怎么测、判合不合格、报告怎么写）⇒ L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定；建模侧（怎么降阶、求解器怎么闭合）⇒ J1-09 燃料电池系统一维建模与水/热耦合仿真；
3. 剩下的都在本课：水怎么记账、指标怎么定、能力随工况怎么漂、极端工况在哪儿塌。

1.7 三本标准在本课只出去向、不出内容

本课涉及三本标准，而它们在本课的角色各不相同，⛔ 不能一并当作「本课的依据」：

标准	它管什么	在本课的角色
GB/T 20042 系列（质子交换膜燃料电池 术语/测试方法）	术语与测试方法	本课只用其术语与指标口径的去向
ISO 23273（燃料电池道路车辆 安全规范）	整车安全侧	⛔ 与增湿器的水热指标没有条款级关系
GB/T 24549（燃料电池电动汽车 安全要求）	整车安全侧	⛔ 同上

⚠ 三本的版次与年份一律以现行目录为准，引用前须核——⛔ 本课不写死任何版次年份。

为什么要专门讲这一条：后两本是氢安全、绝缘、碰撞后处置那一类的规范。把它们挂在一门水热课的标准栏里，最容易发生的事就是正文顺手写一句「按 ISO 23273 的要求，增湿器应……」——那是把条款用到了它管不着的地方，属于编造的一种，而且是最难被发现的一种：标准号是真的、格式是对的，只有射程是错的。照它做的人会去满足一条根本不存在的要求。

⇒ 本课的写法一律是：标准号 ＋ 它管什么 ＋ 版次以现行目录为准。⛔ 不写任何一条条款的内容与限值，⛔ 不在标准号后面跟一个具体数值。本课涉及标准的地方只有两处——术语口径（增湿器相关术语按 GB/T 20042 系列的定义）与去向（部件级测法归 L1-12 燃料电池 BOP 部件台架试验：空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定，由那门课自己去核原文）。

⚠ 这条纪律你自己引标准时也一样用得上，顺序别搞反：先问「这条标准管的是不是这件事」，再去核版本号。射程比版次更容易错，也更贵。

本讲小结：本课从「电堆已定、空气路已搭起来」接手，只交两件产物——一份能闭合的阴极水平衡账，一条带四件套工况声明的增湿器选型/校核结论；六件不覆盖的事各带去向，五样不给的数各给判据形式与拿到它的路。口径立死四条：「湿」分三层（ω 记账 · RH 判干湿 · λ_mem 判性能与寿命），跨层必须带上「在哪一点、什么温度、什么绝对压力」；禁止裸写 λ（λ_air 与 λ_mem 数值范围重叠且无量纲检查能分辨）；禁止裸写「堆温」（四个温度里 T_ca,in 管分布、T_cl,out 管总量）；禁止裸写「压力」（一律 kPa(abs)）。带走两件今天就能用的：一个湿度数的交付格式「量 ＝ 数值 @ 点 · T · p」，以及收到别人的湿度数时的四问。下一讲开始记账——从整本水账里唯一一个不含任何经验系数、可以精确算出来的数说起。
