L1-02 压缩机/泵/阀/风扇性能试验

课程代码 L1-02 · 板块 L 试验与验证 / 部件与总成试验 时长 约 4.0 小时（8 讲） 前置 G1-01 电动压缩机结构原理；G5-01 电子水泵结构与选型；A2-06 流体力学基础：连续性、伯努利与静压/动压/全压口径；A2-02 泵与风机的工作点、特性曲线与匹配 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 L1-02 大纲的完整展开版

---

引言：一条曲线，和必须跟它一起交出来的三重口径

部件性能试验的产物看起来很朴素——一张图上的一条线。压缩机的 MAP、水泵的 H-Q、风扇的 P-Q、电子膨胀阀的开度—流量、节温器的行程—温度，都是这样一条线。它会被贴进技术协议，摆进选型对比表，喂进一维系统仿真做反标定，拿去和竞品对标；最后还常常有人从这条线上切一个点下来，想直接拿去当产线的下线限。

麻烦就在这里：一条能用的曲线和一条不能用的曲线，画在纸上长得一模一样。两条都平滑、都单调、都能拟合出好看的多项式，都可以理直气壮地写进报告。分辨它们的信息不在线上，在线之外——被测的到底是哪一个边界之内的东西？线上每个点的工况怎么定义、稳态怎么判的？两根轴上的量各自是什么口径、物性从哪儿来？这三件事没写清楚，那条线就只是「某台设备某天的一串数」。

所以这门课的重心不是「怎么把台架搭起来、怎么把点扫完」。台架搭法与扫点方法当然要讲，但它们是手艺；真正会在项目里出事、会让两家公司在会议室里吵一下午的，是口径。

主钉子：三重口径，缺一重这条曲线就不能被引用

一条部件性能曲线，交付前必须同时绑定三重口径；口径写不全，它就不能跨台架、跨供应商、跨工况引用。

• 对象口径——被测的是裸件还是带附件的总成。压缩机带不带带轮、离合器、油分离器；泵带不带控制器与线束；风扇带不带护风罩与电机支架；阀带不带管接头与滤网。还有安装段（上下游直管段、过渡段、夹具与姿态）算在谁的账上。
• 边界与工况口径——取压位置与取压方式、上下游直管段长度、介质与温度（是水还是乙二醇水溶液、质量分数多少）、进气与环境状态、背压条件（自由出流还是带系统阻力）、开度/阀位的零点怎么定义、指令方式是 PWM 占空比还是 LIN 报文还是模拟量、稳态凭什么判定。
• 量与基准口径——功率报的是轴功率、母线电功率还是水力功率；扬程报的是静压升还是全压升；流量报的是体积流量还是质量流量、按哪个状态折算；效率的分子分母各是什么；物性取自哪个库、哪个版本、哪个浓度。

这根钉子有一个很好用的判据形态：拿到任何一条 H-Q / P-Q / MAP / 开度—流量曲线，先问三句话——被测的是哪个边界之内的东西？这条线上每个点的工况怎么定义、稳态怎么判的？两根轴上的量各是什么口径、物性从哪来？三句里只要有一句答不出来，这条曲线就不能进技术协议、不能进选型对比、不能进一维仿真标定。

要提前说清一件事，免得把这根钉子用过了头：口径完备和数值准确是两条互不相干的判据链。口径卡填全了，不代表这组数是对的；数对不对由误差源与不确定度那一层管（第 8 讲）。⛔ 不能从「口径写全了」推出「数可信」，也不能反过来用「数看着挺合理」去替代口径声明。

副钉子：台架口径既不是装车性能，也不是产线判据

部件台架交付的是「研发口径的一整条特性曲线」。它既不是装车性能，也不是产线判据；往这两个方向搬，都必须先做等价性论证。

• 台架 → 装车：台架把整个系统的阻力网络换成了一个节流阀，把整车前端换成了一个标定风室。装车侧多出来的是真实的阻力网络、安装边界，以及流动与传热的耦合——这些在台架上被刻意拿掉了，所以它们不会以「台架数据不准」的形式出现，而是以「台架全过、装车不达标」的形式出现。
• 台架 → 产线：产线是节拍之内的单点或少点，判据是上下限带而不是整条曲线，量具还得先过测量系统分析。⛔ 不能把台架曲线上切一个点直接当下线限，必须先做相关性标定与等价性论证（产线侧的判据体系是另一门课的事，见 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据，那门课管机电类热管理部件的电气、性能与功能下线判据）。

这根钉子会在每一讲收尾复敲同一个问题：这一讲测出来的东西，往这两个方向搬的时候，哪一部分能搬、哪一部分不能搬、搬之前要补什么。

反钉子：本课最常见的那个口径错，偏的是保守侧——所以它永远不会自己暴露

先把最容易被读反的那句话放在这里：「口径用错了读数就会偏危险，所以迟早会暴露」——这句话是反的。

读者会做错的那个具体动作是这样的：拿一体化电动压缩机（或电子水泵）台架上测到的高压直流母线电功率当分母，去算等熵效率或水力效率。算出来的 η 比供应商给的低一截，于是判「这台件不达标」，发返修单要求供应商整改；或者退一步，把这个低值当成「保守可用值」塞进一维仿真。

方向偏哪一侧，要按定义算一遍才知道。η ＝ 有用功率 ÷ 输入功率，而母线电功率 ＝ 轴功率 ＋ 电机损耗 ＋ 逆变器损耗，恒大于轴功率；分母变大、分子不变 ⇒ η 虚低，不是虚高。于是：

• 在「判合格／不合格」这一个方向上，它确实偏保守——它不会漏放坏件，因此永远不会以「装车出事」的形式暴露出来。这正是它能活很久的原因。
• 而在另外三个方向上，它是真的有害：
  • 口径错位——你报出来的其实是含电机与逆变器损耗的「电—热」综合效率，供应商报的是按轴功率定义的 η_s 或 η_pump。两个不同的量被放进同一张对比表，必然吵架，而吵的是一个并不存在的性能差。
  • 反算——拿这个 η 去反推轴功率、再反推电机效率，是用一个错口径的量去反算另一个量，错会一路往下游传。
  • 过设计——把虚低的 η 塞进整车能耗模型，预测电耗偏高，于是加大电池、加大冷却，成本先付了出去，而根因只是分母选错了。

正确做法是：一体化电动压缩机根本没有外部轴端，转速是控制指令而不是被测量 ⇒ 它的正确交付是声明电耗口径并报 COP/EER，⛔ 不是去反推一个轴功率。若确实需要给出 η_s，必须显式声明这是「等效轴功率口径」，并写明电机与逆变器效率的来源与不确定度（电量与轴功率各自的测量链见 L7-01 测量技术：热电偶/红外/PIV/流量测量；电动压缩机的整套量热计法台架规程见 L1-06 电动压缩机单体性能试验（量热计法台架），那门课管这类台架的规程本体，本课只把它放在 η_v 与 MAP 上的位置）。

还有三条要一起记住，专防把上面这条读成「错口径都偏保守」：

1. 风扇那一处方向恰好相反。用自由出流（无背压）测出来的 P-Q 去代表装车工况，风量是虚高的——装车前端有格栅、冷凝器、散热器的阻力，工作点会沿 P-Q 曲线向左上方移。这个错落在乐观侧，会让人以为风量够用。⇒ 「错口径偏哪一侧」没有通则，必须一处一处算出来，⛔ 不许套用「口径错了总是偏保守」。
2. 同一个「旁路泄漏」，方向由它接在流量计的哪一侧决定。泄漏路径若与被测件并联、却仍落在计量段之内（流量计把没经过件的那股也计进去了）⇒ 通流能力被高估，偏乐观；泄漏若发生在计量段之外、让一部分真实流量没被计入 ⇒ 被低估，偏保守。⇒ 不看管路拓扑就说不出方向，⛔ 不许凭「泄漏总是让性能变差」下判断。
3. 「偏保守所以可以放心用」本身是第三个要读反的点。一个已知偏保守的数，只能用在与它同向的那一个判断上；⛔ 不得反过来拿它论证「实际至少有这么好」，也⛔ 不得拿它去做需要真值的能耗预测、COP 对标或一维模型反标定——反标定要的是真值，喂进去一个偏保守的数，标出来的模型在每一个工况点上都错，而且错得很光滑，看不出来。

本课管什么、不管什么

本课的对象是非换热件的件级性能试验：一个泵、阀、风扇、压缩机、执行器、加热器、去气件，在受控台架上被扫出它自己的特性曲线与判据。射程用四刀切开，⛔ 四刀都不按零件名切：

• 测的是件还是系统——总成级的阀位流量矩阵与切换耐久见 L1-09 集成热管理模块总成级试验：阀位流量矩阵、切换耐久与 DV/PV 编排，系统级回路流量分配与整机性能见 L2-02 制冷/热泵系统性能与工况试验 与 L2-03 冷却系统台架与流量分配试验；
• 测的是流体侧还是驱动侧——本课两侧都在射程内，但它们是同一个件的两个侧面、判据完全不同（第 6 讲专讲这件事）；
• 是试验还是设计／仿真——结构与水力部件几何见 G5-01 电子水泵结构、扬程—流量匹配与选型 G5-05 电子水泵水力部件设计：叶轮/蜗壳几何、内部间隙与轴向力 G1-01 电动涡旋压缩机结构与工作原理，阀件内流 CFD 出的特性曲线族见 J3-05 阀件与集成流道内流 CFD：ζ/Kv-Cv 特性曲线族的生成与交付；
• 是研发口径还是产线口径——见上面副钉子与 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据。

另外几刀是按试验类型切的：换热件的性能试验见 L1-01 换热器性能试验（风洞焓差法），密封耐压见 L1-03 密封、耐压、爆破与泄漏试验，振动与热冲击耐久见 L1-04 振动、热冲击与耐久台架试验，电气类试验见 L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证，电池包／模组与电驱总成分别见 L1-07 电池包/模组级热性能台架试验 L1-08 电驱总成台架热性能试验：多温限同步判读与峰值包络标定，器件级结温与热阻表征见 L7-04 电子/功率器件热测量与表征：TSP 标定、JESD51 热阻实测与结构函数判读。这些课号在本课里只出现「去向」，⛔ 本课不给它们的限值与条款内容。

还有一件要在开头就说破的事：本课的被测件远不止课题标题里那四个零件名。蜡式与电子节温器、膨胀水壶压力盖、水暖与风暖加热器、去气罐与气液分离器、EXV 与多通阀的驱动侧电机，都在同一批台架上验收。按零件名去数被测件，会整族地漏掉它们——漏掉的不是「清单里少了一条」，而是「这一类从头到尾没出现过」，所以看起来清单还是完整的。完整的分族与逐项核对放在第 1 讲。

全课八讲的路线

• 第 1 讲　共性骨架：本课射程与分界；四类件台架的公共骨架；三重口径怎么落成一张随曲线交付的口径卡；两种功率口径的分界；判据的几种形态；台架数据的几个去向——以及为什么「测到什么密度、什么精度」是由去向倒推出来的。相关标准在这一讲统一说清射程。
• 第 2 讲　压缩机：容积效率与等熵效率各自依赖哪条测量链（两者依赖不同，别混为一谈）；MAP 是转速 × 压比的矩阵扫描，矩阵太稀会让下游把插值当真值、把外推当插值；容积式与离心式的特性图坐标系不同，后者不在本课射程内、只标边界。
• 第 3 讲　泵：H-Q 台架用节流阀把系统阻力曲线做成一个可调参数；扬程是能量口径的量而不是压力表读数；BEP 是效率曲线的极大值点；气蚀要主动逼出来，且必须在试验温度下做；电子水泵的 PWM 调速响应要分段测。
• 第 4 讲　加热器与去气／分离件：加热器的判据回到 ΔT ＝ P/(ṁ·c_p)——它首先是一道自校验，然后才是性能指标；再加起热速率与控制精度。去气罐与气液分离器不是同一类件，判据也不共用；泵入口的含气量是否达标，由这台架说了算，第 3 讲的气蚀余量才有意义。
• 第 5 讲　阀类、节温器与压力盖：Cv/Kv 是一个边界依赖的等效量，它的定义式还有失效边界；开度—流量要在恒定压差下扫；滞环只有双向扫才扫得出来——单向扫不是「测得不准」，是整类没测。节温器与压力盖属于自力式阈值件，判据不是曲线而是一个阈值加它的漂移带。
• 第 6 讲　机电执行器的驱动侧：位置型件看回差与位置精度——它又分两支，角度型（风门执行器、多通阀的换向盘，位置轴是角度）与直动型（阀针沿轴线走的 EXV 一类，位置轴是直线行程）；转速型件（风扇、水泵、电动压缩机）看转速—电流—转矩与指令响应；两者共用的只有耐久前后复测、低温起动能力、堵转保护判据这三项（⛔ 是「保护动作对不对」，不是「能扛多久」——后者属耐久 ⇒ G6-04 冷却风扇总成的结构可靠性、耐久与失效分析／L1-04 振动、热冲击与耐久台架试验）。方法原型见 C2-03 风门驱动电机与执行器（步进/有刷/PWM）选型 第 1、2、5 讲，电气接口与电规格见 G12-03 执行器硬件接口与电气规格，本课只做泛化与差异说明。
• 第 7 讲　风扇：P-Q 在标定风室里测；用自由出流的风量代表装车工况会虚高（反钉子第一条二级项的落点）；电流—转速—风量是风扇台架的第二条交付线；噪声要与 P-Q 同工况点同步测；堵转与反转这一类异常工况，本课只做保护动作确认，不做耐久考核。
• 第 8 讲　数据处理的共性方法：相似定律的三个指数是推出来的、不是拟合的，因此它有明确的失效边界；转速换算与密度换算是两件事；误差源要按分类全集去查，⛔ 不是翻仪表精度表；反标定的正确姿势；仿真与台架的 Cv 互校；最后收口到副钉子——研发台架口径不能直接当产线出厂全检方法。附案例与动手做。

怎么读这门课

如果你只带一样东西走，带那三句问话：被测的是哪个边界之内的东西？工况怎么定义、稳态怎么判？两根轴上的量是什么口径、物性从哪来？后面七讲里所有具体的台架、公式与判据，都是这三句话在不同被测件上的展开。

如果你手上正好有一份供应商送来的曲线，现在就可以拿这三句去问一遍。答不上来的那一句，往往就是后面半年争议的全部来源。

第 1 讲　先立口径：这门课交付的是什么，它的判据长什么样

后面七讲要一类一类地讲压缩机、泵、加热器、去气件、阀、执行器、风扇怎么测。但在动手接管路之前，有四件事必须先立起来，否则每一类件都会各自犯同一批错：本课的射程到哪里为止（哪些试验虽然也在这个件上做、却不归本课）、一台部件性能台架由哪几段构成（换一类被测件时哪些要重画、哪些照搬）、一条曲线交付时必须同时交出什么（这是全课的第一根钉子）、以及验收判据一共长成几种样子（只按「测一条曲线」去编排试验矩阵，会有整整四类判据从头到尾不出现，而数据看起来完整无缺）。这一讲把这四件事一次立完，再钉死全课的符号与单位，并交代三条外部标准各自的射程边界。

1.1 本课测的是「件自己的特性曲线」，九条分界都不按零件名切

本课的射程，用一句话说是：一个泵、阀、风扇、压缩机、执行器、加热器、去气件，在一台受控台架上被扫出它自己的特性曲线与判据——这件事本身。交付物有四样：扫出件自己的特性曲线、定下判据形态、绑上三重口径、说清数据的去向。

围着这个射程有九条分界，每一条切的是不同的一刀，而没有一条是按零件名切的：

1. 换热件按「换热 vs 非换热」切 → L1-01 换热器性能试验（风洞焓差法） 管换热器的风洞焓差法性能试验；
2. 密封耐压件按「性能 vs 耐压密封」切 → L1-03 密封、耐压、爆破与泄漏试验 管件级的密封与耐压口径体系；
3. 振动与热冲击耐久按「性能 vs 环境耐久」切 → L1-04 振动、热冲击与耐久台架试验 管环境与耐久谱；
4. 电气类试验按「流体性能 vs 电气」切 → L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证 管电气类试验项；
5. 电动压缩机的量热计法台架本体按「本课只放它在容积效率与 MAP 上的位置 vs 整套台架规程」切 → L1-06 电动压缩机单体性能试验（量热计法台架） 管那套规程与含油修正；
6. 总成级的阀位流量矩阵与切换耐久按「件级 vs 总成级」切 → L1-09 集成热管理模块总成级试验：阀位流量矩阵、切换耐久与 DV/PV 编排 管集成模块的总成级试验编排；
7. 系统级的回路流量分配与整机性能按「件级 vs 系统级」切 → L2-02 制冷/热泵系统性能与工况试验 管系统与工况试验，L2-03 冷却系统台架与流量分配试验 管回路切换点的实测；
8. 结构设计与水力部件几何按「验证 vs 设计」切 → G5-01 电子水泵结构、扬程—流量匹配与选型 G5-05 电子水泵水力部件设计：叶轮/蜗壳几何、内部间隙与轴向力 G1-01 电动涡旋压缩机结构与工作原理 G4-01 电子膨胀阀（EXV）结构、控制与选型 分别管泵的选型与水力部件几何、电动压缩机结构原理、阀类总成；
9. 产线下线判据按「研发口径 vs 产线口径」切 → I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据 管机电类部件的产线 EOL 判据体系。

另有一条不属于上面九条、但读者一定会碰到的去向：测量器件本身的原理、量程与不确定度方法本体不在本课，去 L7-01 测量技术：热电偶/红外/PIV/流量测量；本课只负责说清「哪一段的缺失会把结果推向哪一侧」。

为什么四刀都不按零件名切：按零件名切，读者会顺理成章地以为「凡是在泵上做的试验都归这门课」，于是把泵的振动耐久谱、电机的绝缘耐压、总成的阀位切换耐久一并搬进来。这三者的判据体系、样本量与失效定义根本不在一个层面上——性能试验是一件样件扫一条曲线、判据是曲线形状；耐久试验是一组样件跑一个谱、判据是失效数与寿命分布；电气试验的失效定义是绝缘击穿或功能丧失，与「效率低了两个点」完全不可比。混在一份试验计划里，最直接的后果是样本量和判据互相抄错。

还有一条更要紧的边界，是全课的第二根钉子：本课交付的是研发口径的一整条特性曲线，它既不是装车性能，也不是产线判据。台架把整个系统阻力网络换成了一个节流阀、把整车前端换成了一个标定风室；产线则是节拍之内的单点或少点、判据是上下限带而不是整条曲线。往这两个方向搬运，都必须先做等价性论证。⛔ 不能把台架曲线上切一个点直接当下线限。这条钉子在后面每一讲的收尾都会敲一遍。

顺便把「被测件」这个集合本身画清楚，因为它最容易被漏。如果沿课题名字里那四个零件名去数，会数出「压缩机／泵／阀／风扇」四样，而这不是全集。正确的线索是「这个件在回路里干什么、被测的是流体侧还是驱动侧」，按这条线索数出来是七族：

• ① 做功输运件（有外功输入，产生压升与流量）：容积式压缩机、水泵/油泵、风扇；
• ② 节流/切换件（无外功，只改变通流）：EXV、比例阀、多通阀、截止阀、单向阀；
• ③ 自力式阈值件（无外部指令，靠自身物理量触发）：蜡式节温器、压力盖（正压 + 真空双向）、泄压/安全阀；
• ④ 驱动侧机电件（被测的是电机/执行器本身，⛔ 不是流体）：EXV/多通阀的步进或直流驱动、风门执行器、AGS 叶片驱动；
• ⑤ 能量注入件（不产生压升，只加热）：水暖加热器、风暖 PTC；
• ⑥ 相分离/储存件：去气罐、气液分离器、储液干燥瓶；
• ⑦ 边界之外（本课只标边界、不讲台架本体）：燃料电池用高速离心式空压机、换热件 L1-01 换热器性能试验（风洞焓差法）、密封耐压件 L1-03 密封、耐压、爆破与泄漏试验、集成模块总成级 L1-09 集成热管理模块总成级试验：阀位流量矩阵、切换耐久与 DV/PV 编排、电池包/模组 L1-07 电池包/模组级热性能台架试验、电驱总成 L1-08 电驱总成台架热性能试验：多温限同步判读与峰值包络标定、器件级结温/热阻 L7-04 电子/功率器件热测量与表征：TSP 标定、JESD51 热阻实测与结构函数判读、电气类试验 L1-05 电气类试验：电源负荷、EMC 发射抗扰、整改闭环与电气安全取证、振动热冲击耐久 L1-04 振动、热冲击与耐久台架试验。

按零件名数会整族漏掉 ③⑤⑥ 与 ④——注意这不是「漏了几个零件」，而是漏掉整整一类判据：③ 的判据不是曲线而是一个阈值加它的漂移带，④ 的被测量根本不是流体。第 2 至 7 讲把 ①~⑥ 逐族讲完，⑦ 只标边界与去向、⛔ 不给它们的限值与条款内容。

易错点：把本课的「一整条曲线」判据直接搬去做产线下线判定——这正是第二根钉子点名的那个错。另外要留意，上面列出的一部分邻课目前还只有大纲、尚未有讲义，正文里对它们一律只写「那门课管什么」，读者若点过去暂时看不到内容，这是正常的，⛔ 不要据此以为本课已经把那部分讲过了。

1.2 四类台架长得不一样，骨架却是同一个八段——换件只重画两段

把压缩机台、泵台、阀台、风室这四张图叠在一起，剩下的公共部分就是一台部件性能台架的骨架，共八段：

① 被测件与安装段——夹具、姿态、上下游直管段、进出口过渡段，以及管接头与滤网算不算在被测件账上； ② 边界模拟——压缩机模拟进排气边界（吸气过热度、排气背压），泵模拟系统阻力曲线，风扇模拟背压，阀模拟上下游稳压，节温器则是水浴与带压腔； ③ 驱动与加载——测功机或驱动电机、变频器、直流电源、PWM/LIN/模拟量指令源、扭矩转速传感器； ④ 介质调理——温度控制、脱气、过滤、含油量控制、空气源的湿度与洁净度、乙二醇浓度的在线核对； ⑤ 测量链——流量、压力与压差、温度、扭矩转速、电量（直流母线电压电流，含带宽要求）、位置或角度、噪声振动； ⑥ 控制与稳态判定——工况点寻优与稳定、稳态判定（波动带加保持时间）、自动扫点与扫点顺序； ⑦ 数据处理与物性——物性库与版本、浓度与基准态、折算式的选择、拟合与插值外推； ⑧ 安全保护——超压、超温、堵转、泄漏与可燃制冷剂管控、旋转件防护。

四类件的差别只落在 ② 和 ③ 这两段上，其余六段照搬。这就是为什么要先建骨架再看差异：换一类被测件时你只需重画两段，而按四张台架图各学一遍的人，一遇到第五类件（执行器、加热器、去气罐）就无从下手——而本课的被测件恰恰有七族。

这个骨架里有一半是看不见的。④⑥⑦⑧ 这四段在台架照片上完全不出现：介质里溶了多少气、稳态是按什么波动带判的、物性取自哪个库的哪个版本、保护阈值设在哪。它们正是「同一台架、换个人跑就换个结果」的主要来源。这四段的量化落点在第 8 讲的误差源那一节，本讲只要求你承认它们属于台架的一部分、必须写进试验报告。

易错点：把「台架构成」理解成一张硬件清单——于是采购清单上八段里的三段（被测件安装、边界模拟、驱动加载）齐全，试验报告里却从头到尾没有一句话交代稳态是怎么判的、物性用的哪一版。⚠ 另需分清：测量器件本身的原理与量程不在本课，那是 L7-01 测量技术：热电偶/红外/PIV/流量测量 的范围；本课只管它在骨架里占哪一段、缺了它结果偏哪一侧。

1.3 一条曲线要能被别人用，必须同时交出三重口径

这是全课的第一根钉子：一条部件性能曲线，交付前必须绑定三重口径；口径写不全，它就只是「某台设备某天的一串数」，⛔ 不能跨台架、跨供应商、跨工况引用。

三重口径是一张随曲线一起交付的必填表：

① 对象口径——被测的是裸件还是带附件的总成。压缩机带不带带轮、离合器、油分离器；泵带不带控制器与线束；风扇带不带护风罩与电机支架；阀带不带管接头与滤网；安装段（上下游直管段、过渡段、夹具与姿态）算在谁的账上。

② 边界与工况口径——取压位置与取压方式、上下游直管段长度、介质与温度（水还是乙二醇水溶液、以及它的质量分数）、进气或环境状态、背压条件（自由出流还是带系统阻力）、开度与阀位的定义零点、指令方式（PWM 占空比 / LIN 报文 / 模拟量）、稳态怎么判。

③ 量与基准口径——功率报的是轴功率、母线电功率还是水力功率；扬程报的是静压升还是全压升；流量报的是体积流量还是质量流量、按哪个状态折算；效率的分子分母各是什么；物性取自哪个库、哪个版本、哪个浓度。压力还要说清报的是绝压还是表压，两者的换算基准取标准大气压 p₀ ＝ 101.325 kPa 并显式声明；⚠ 高海拔或非标大气压下的数据必须另行声明当时的实测大气压，⛔ 不得沿用这个值。

为什么必须三重齐全：部件性能数据的唯一用途就是被别人拿去比、或拿去代——进技术协议做选型对比、给一维仿真做反标定、与 CFD 互校、给产线做相关性标定。不带口径的曲线在这四个用途上全部无效，而它画出来和有效的曲线一模一样：同样光滑、同样可重复、同样能导出一份漂亮的报告。判据形态是三句话——拿到任何一条 H-Q / P-Q / MAP / 开度-流量曲线，先问：被测的是哪个边界之内的东西？这条线上每个点的工况怎么定义、稳态怎么判的？两根轴上的量各是什么口径、物性从哪来？三句里答不出任何一句，这条曲线就不能进技术协议、不能进选型对比、不能进一维仿真标定。

三重口径本身不含任何数值——它是一张表，表里每一项的具体取值属平台相关量，由被测件与回路决定。

易错点：把「口径」理解成「工况」，于是报告上写着「25 ℃、6000 r/min、进出口压差 …」，自认为交代得很清楚——那只写了三重里的第二重。实践中吵得最凶的恰恰是第一重和第三重：供应商报的是裸件、你测的是带护风罩的总成；供应商报的是轴功率、你算的是母线电功率。⚠ 反向也要防：口径卡不是免责声明。写全了口径不代表这组数是对的——数对不对由第 8 讲的误差源那一层管。⛔ 这是两条互不相干的判据链，不得从一条推出另一条：口径完备而测量链有系统偏差的数据照样是错的，口径不全但测得很准的数据照样不能给别人用。

1.4 功率口径分两种，分界是有没有一个可以装扭矩仪的外接轴

三重口径里的第三重，有一处错得最多、也最不容易被发现，值得单独拆开。

分界不是「大机还是小机」，是这个件有没有一个可以装扭矩仪的外接轴：

① 有轴——机械头或带轮式压缩机有外接轴，台架上接驱动电机或测功机，再串一个扭矩转速传感器。这一类的轴功率是被测量，因此可以给出以轴功率为分母定义的等熵效率。

② 无轴——一体化电动压缩机全封闭，根本没有外部轴端；转速是控制指令而不是被测量；能测的只有高压直流母线的电压与电流。这一类配 COP/EER，而不配以轴功率定义的等熵效率。电子水泵与风扇同理。

为什么不能混：等熵效率的定义式，分母是压缩功，它对应轴端输入。把母线电功率放进那个分母，得到的量已经不是等熵效率了——它含电机与逆变器损耗，是一个「电—热」综合效率。两个不同的量，⛔ 不能放进同一张对比表。

现在到了这门课最容易被读反的一条。直觉上大家会想：「口径用错了读数就会偏危险，所以迟早会暴露」——反了。本课最常见的那个口径错，读数偏的是保守侧；正因为偏保守，没有人会去查它。

读者会做错的那个具体动作是：拿一体化电动压缩机（或电子水泵）台架上测到的高压直流母线电功率当分母去算等熵效率或水力效率，算出的效率比供应商给的低一截，于是判「这台件不达标」，发返修单要求整改；或者把这个低值当成「保守可用值」塞进一维仿真。

方向偏哪一侧，要算一遍才知道，⛔ 不能猜。效率 ＝ 有用功率 ÷ 输入功率；而由能量守恒与损耗非负，母线电功率 ＝ 轴功率 + 电机损耗 + 逆变器损耗 > 轴功率。分母变大、分子不变 ⇒ 效率虚低，不是虚高。方向是推出来的，不需要任何实测数据；至于差额有多大，取决于电机与逆变器方案，属平台相关量，⛔ 本课不给数。

于是这个错的表现极其特别：在「判合格还是不合格」这一个方向上它偏保守——不会漏放坏件，因此永远不会以「装车出事」的形式暴露出来。而它在另外三个方向上是真的有害：

(a) 口径错位——你报的其实是含电机与逆变器损耗的综合效率，供应商报的是按轴功率定义的效率。两个不同的量放进同一张对比表，必然吵架，而吵的是一个并不存在的性能差； (b) 反算——拿这个效率去反推轴功率、再反推电机效率，是拿一个错口径的量去反算另一个量，错会一路往下游传； (c) 过设计——把虚低的效率塞进整车能耗模型，预测电耗偏高，于是加大电池、加大冷却，成本先付了出去，而根因只是分母选错了。

正确做法：一体化电动压缩机没有外部轴端，正确的交付是声明电耗口径并报 COP/EER，⛔ 不是去反推一个轴功率。若因为对比需要一定要给等熵效率，必须显式声明这是「等效轴功率口径」，并写明电机与逆变器效率的来源与不确定度。母线电量与轴功率各自的测量链见 L7-01 测量技术：热电偶/红外/PIV/流量测量，电动压缩机整套台架规程见 L1-06 电动压缩机单体性能试验（量热计法台架）。

易错点，三个，都是把上面这条读歪的产物：

• ⚠ 第一个是把它总结成「错口径都偏保守」。⛔ 没有这条通则。风扇那一处方向恰好相反——用自由出流（无背压）测的 P-Q 去代表装车工况，风量是虚高的，这个错落在乐观侧、会让人以为风量够用，第 7 讲会把它算一遍。旁路泄漏那一处更极端，同一个泄漏，方向由它接在流量计的哪一侧决定，第 8 讲会拆开讲。「错口径偏哪一侧」必须一处一处算出来。
• ⚠ 第二个是「偏保守所以可以放心用」。一个已知偏保守的数，只能用在与它同向的那一个判断上；⛔ 不得反过来拿它论证「实际至少有这么好」，也⛔ 不得拿它去做需要真值的能耗预测、COP 对标或一维模型反标定——反标定要的是真值，喂进去一个偏保守的数，标出来的模型在每一个工况点上都错，而且错得很光滑、看不出来。
• ⚠ 第三个在测量链上：母线电功率的采样带宽跟不上驱动器 PWM 载波时，测到的是一个被平均掉的假值。带宽要求见 L7-01 测量技术：热电偶/红外/PIV/流量测量。

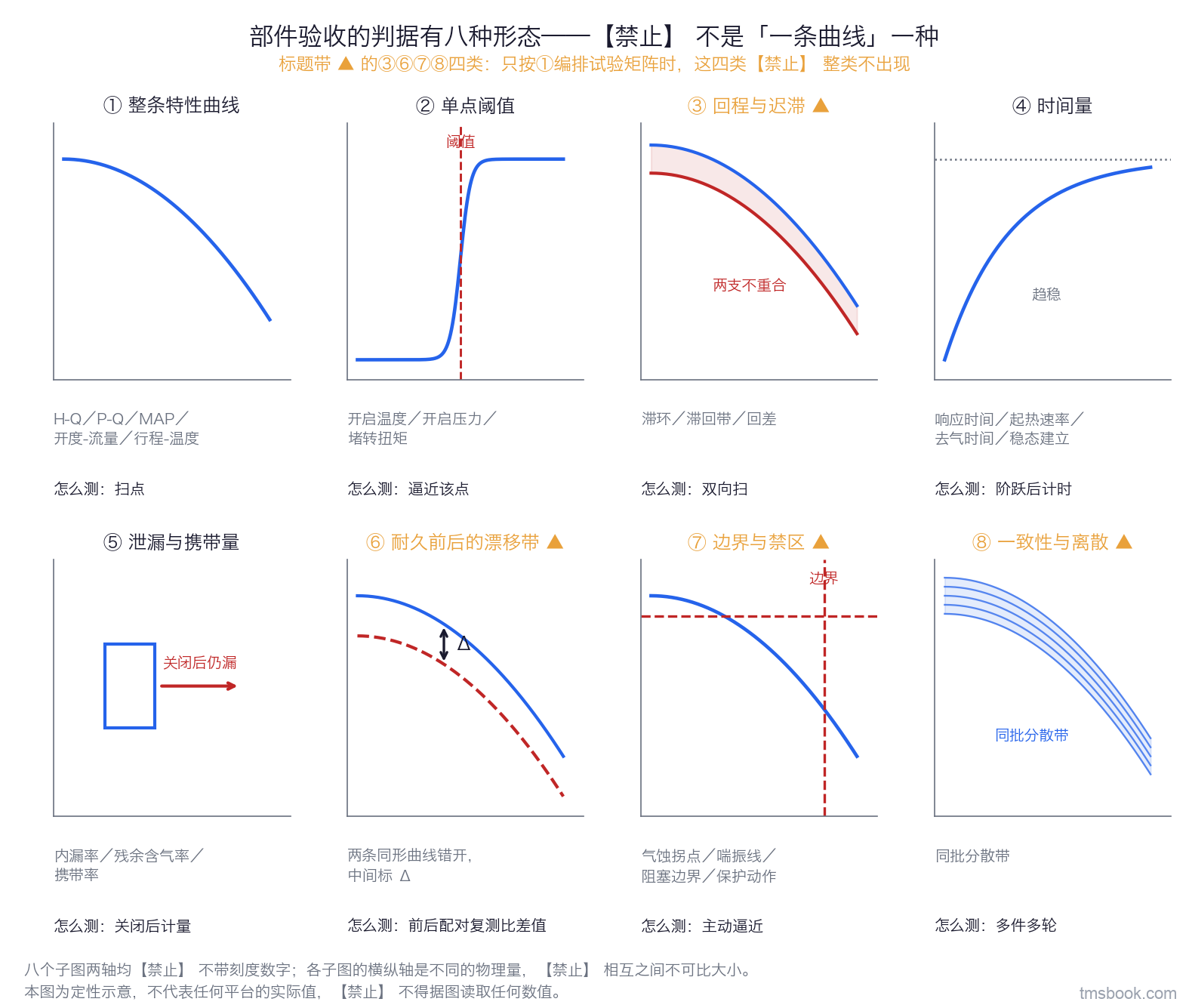

1.5 判据有八种形态，只按「测一条曲线」编排会整类漏掉四种

前面三节讲的都是「怎么把一条曲线交对」。但本课要测的东西，判据并不都长成曲线的样子。把全课要测的东西按「判据长什么样」重新分类，是八种——这套分类是本课归纳的，⛔ 不出自任何标准：

① 整条特性曲线：H-Q、P-Q、MAP、开度-流量、行程-温度； ② 单点/阈值：节温器开启温度与全开温度、压力盖正压开启与真空回吸压力、堵转扭矩； ③ 回程/迟滞：滞环、滞回带、回差； ④ 时间量：响应时间、起热速率、去气时间、稳态建立时间； ⑤ 泄漏/密封/携带量：内漏率、残余含气率、带液与带油携带率； ⑥ 耐久前后的漂移带：判据落在漂移量上； ⑦ 边界与禁区：气蚀拐点、离心式的喘振线与阻塞边界、堵转与反转的保护动作； ⑧ 一致性与离散：同批件的分散带，以及下线检测取哪一两个点代替全曲线、凭什么代表。

为什么必须先分这八类，再去排试验矩阵：因为这八种形态对应八种完全不同的试验编排——曲线要扫点；迟滞要双向扫；漂移带要在耐久前后各测一遍并配对比差值；边界与禁区要主动逼近而不是回避；一致性要多件多轮。如果你只按「测一条曲线」去组织矩阵，③⑥⑦⑧ 这四类不会报错，它们整类不出现：数据看起来完整、光滑、可重复，而另一支根本不存在于这组数据里。这正是「只沿一条线索枚举」的典型后果——漏掉的那一类是整类消失，而清单看起来是完整的。

这八类里有五类不给数：迟滞、漂移带、边界、离散、时间量的允收判据一律属平台相关量，取决于件的设计、回路与整车目标，⛔ 本课不给，须按本项目的取样统计与目标确定。

易错点，两个都出在把两类判据当成同一类：

• 把 ③ 迟滞当成「曲线的测量重复性」，于是只扫一遍取平均。⚠ 单向扫扫不出迟滞——这不是「测得不准」，是整类没测；
• 把 ⑥ 漂移带当成「耐久后仍合格」，于是只判终值不判差值。⛔ 初值合格不等于漂移合格：一个初值在带中央、耐久后跑到带边缘的件，和一个自始至终贴着带边缘却纹丝不动的件，终值判定可能完全相同，而前者在整车寿命内会走出去。压力盖那一节会把这条再敲一遍。

1.6 测到什么密度，由数据的去向倒推，不是「测全一点总没错」

判据形态定完，还剩一个问题：同一台泵，这条曲线到底要扫多少点、测到什么精度？答案不在被测件身上，在数据的去向上。本课列七个去向：

① 选型与技术协议——要的是若干代表点加允收带； ② 一维系统仿真反标定——要的是全工况覆盖，且外推区必须显式标出来； ③ CFD 互校——要的是与仿真同一口径的取压位置与阀位定义，而且这个口径必须事先约定，见 J3-05 阀件与集成流道内流 CFD：ζ/Kv-Cv 特性曲线族的生成与交付； ④ 产线 EOL 判据的上游相关性——要测到「台架点 ↔ 产线点」这一对能建立回归的程度，见 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据； ⑤ 控制标定的输入——MAP、开度表、PWM-转速表，见 G9-03 加热器功率控制与温度保护； ⑥ 失效判据与保护阈值——堵转、气蚀、超温的动作点； ⑦ 对标与竞品比较——唯一的要求就是口径可比。

沿「只想着给选型用」这条线索去数，会漏掉 ②③④⑤，而这四个对曲线密度与口径一致性的要求都比选型高得多。

为什么要由下游倒推：试验矩阵不是「测全一点总没错」堆出来的。扫点数直接换算成台架机时与成本，扫得越密越贵；而漏掉的那一段不会当场暴露，要等到一维模型在某个工况外推失真、或产线找不到相关性时才发现，那时返工代价高一个层级——要重新占台架、重新装件、重新走一遍稳态。

点数与步长本身不给数：它由下游用途与曲线曲率共同决定，属平台相关量。但有一条与数无关的硬要求：网格边界之外要返回错误，而不是返回一个数——把外推悄悄当成插值，是下游最贵的一类失真，第 8 讲会展开。

易错点：先把矩阵扫完再想用途，于是外推区没标、CFD 口径没约定、产线相关点没测——三样都得回台架补。⚠ 第七个去向「对标与竞品比较」看起来最简单，实际最容易翻车：它唯一的要求是口径可比，而竞品数据的口径你通常拿不到——绕回到第一根钉子，一条不知口径的曲线，拿来比什么都不成立。

1.7 全课符号表：H 不是 h，P 不是 p，四个效率永远带下标

本课同一页上会同时出现压缩机（要用比焓）和泵（要用扬程），同时出现压力和功率，同时出现体积流量和加热功率，同时出现扭矩和温度。这四组撞名必然同页出现，而读者一旦代错，文字上看不出任何异常，整段推导已经反了。所以先钉死：

符号	本课含义	单位	与它撞名的是
H	扬程	m 液柱	h ＝ 比焓，kJ/kg
p	压力	kPa 或 MPa（写明哪一个）	P ＝ 功率，W 或 kW
Δp	两个断面之间的压力差；方向随场合而定——泵/风机侧指静压升（出口减进口），阀与节流件侧指阀两端的压降（进口减出口）	Pa 或 kPa（写明哪一个）	同一记号两个方向相反的指向，⛔ 每处必须写明是「升」还是「降」、取哪两个断面
Q	只表示体积流量	m³/h 或 L/min（写明哪一个）	热功率，本课一律写 P_热
M	扭矩	N·m	T ＝ 温度，℃ 或 K（写明哪一个）
ṁ	质量流量	kg/s	—
n	转速	r/min	—

⛔ 全课禁止裸写这几组里任何一个的歧义形式：不写不带说明的 h、不用 Q 表示热量、不用 T 表示扭矩、不写不声明方向的 Δp。

四个效率必须永远带下标，因为它们的分母各不相同：

• η_v 容积效率 ＝ 实际输气量 ÷ 理论排量；
• η_s 等熵效率 ＝ 理想焓升 ÷ 实际焓升；
• η_pump 泵总效率 ＝ 水力功率 ÷ 轴功率；
• η_motor 电机效率。

⛔ 正文里禁止出现不带下标的 η。分母不同意味着这四个量不可互相代入、不可同表比大小——尤其 η_pump 的分母是轴功率，而电子水泵上常常只有母线电功率，这正是 1.4 那个错的入口。

还有一组撞名不是符号而是两个定义不同的量共用一个名字「流量系数」：Cv 的定义是 1 psi 压差下 60 °F 水的流量（US gpm），Kv 的定义是 1 bar 压差下水的流量（m³/h）。由单位换算逐步推导：1 US gpm ＝ 0.2271247 m³/h、1 psi ＝ 0.0689476 bar ⇒ Kv/Cv ＝ 0.2271247 ÷ √0.0689476 ＝ 0.86498（这是精确除法的值，⛔ 不是舍入值），工程上写 Kv ≈ 0.865·Cv、Cv ≈ 1.156·Kv。全课统一用这一组换算系数，第 5 讲与关键公式详解写的是同一个 0.86498。⚠ 这个推导只给出两个定义式之间的换算，⛔ 不代替所引标准对参考温度、回路布置与直管段的规定，那些以现行版本为准、引用前须核。两个数值不同的量并排写在同一份数据表上、当同一个量比大小，会得到约 15 % 的假差异——阀那一讲会再敲一遍。

易错点：从第 3 讲开始丢下标。符号表在第 1 讲立完之后，越往后越容易图省事写成 η、写成 P——⛔ 这两处是本课已知最贵的两个笔误落点。

1.8 三条标准只写去向与射程，本课不写它们的条款内容与限值

本课会碰到的外部标准有三条：电动压缩机性能试验相关的标准体系（其国际标准编号须以现行版本核实，⛔ 不要套用固定编号）、ISO 9906（离心泵水力性能验收试验）、AMCA 210（风机实验室性能测试方法）。

本课对这三条一律只写去向：它管什么、本课借用它的哪一部分、哪一部分不借。⛔ 不写任何条款号、限值、允收等级与公差带；⛔ 版次与实施日期不单值化，一律写「版次与年份以现行目录为准，引用前须核」。理由很直接：本课没有独立核对过这三份的原文条款，凡未核对过原文的条款，只写去向不写内容。

射程判定（这是本课归纳的判断，⛔ 不是标准自己的表述）：

• ISO 9906 的对象是回转动力式泵的水力性能验收。车用电子水泵在工作原理上属这一族，所以本课借用它的方法学骨架——测点怎么安排、稳态怎么判、换算的思路。⛔ 但不借它的允收等级与公差带：那是按工业泵的验收场景定的，而车用件的小流量、PWM 调速与整车安装边界不在它的射程内。
• AMCA 210 的对象是实验室条件下的风机性能测试方法，即标定风室与风洞的构造与计算。本课借用它的风室方法学，⛔ 不借它去论证装车风量——装车工作点由整车前端阻力决定，第 7 讲会讲清这条。
• 电动压缩机性能试验相关的标准体系，本课只标它的去向：整套台架规程与量热计法见 L1-06 电动压缩机单体性能试验（量热计法台架）。

易错点：在试验报告里写「按 ISO 9906 合格」，而实际只借了它的方法、判据用的是自家企标。⚠ 这句话会被下游当成验收结论读——采购拿它去谈价、质量拿它去免检。正确写法是把「借方法」和「用谁的判据」分成两句话写。⚠ 另需一条：产线侧的测量系统分析阈值分档属另一套体系，本课只给去向（见现行测量系统分析手册或企业规范，引用前须核），⛔ 不给分档值；产线判据体系见 I5-04 机电类热管理部件的产线 EOL：电气、性能与功能下线判据。

本讲小结：本课测的是「一个件在受控台架上被扫出它自己的特性曲线与判据」，九条分界都不按零件名切，被测件按「在回路里干什么」数是七族。台架骨架是同一个八段，换一类件只重画边界模拟与驱动加载两段，而介质调理、控制与稳态判定、数据处理与物性、安全保护这四段看不见却决定结果。一条曲线交付前必须绑三重口径（对象／边界与工况／量与基准），缺任一重都不能跨台架引用；功率口径的分界是有没有可装扭矩仪的外接轴，把母线电功率当分母算出的效率恒偏低——它偏保守所以永远不会以装车出事的形式暴露，而口径错位、反算与过设计三条害处照旧成立。判据有八种形态，只按曲线编排会整类漏掉迟滞、漂移带、边界禁区与离散。扫多密由数据的七个去向倒推。这一讲的东西往哪搬：三重口径卡与符号表可以整套搬去装车试验与产线，它们与被测对象无关；而八段骨架里的边界模拟与驱动加载两段搬不过去——装车侧那两段被真实阻力网络与整车前端替换掉了；判据形态八类可以搬去产线，但要先减项——产线在节拍之内只做得了其中一两类的少点判定，搬之前必须补一次相关性标定与等价性论证。
