K1-01 热管理传感器信号处理与故障诊断

课程代码 K1-01 · 板块 K 控制、软件与标定 / 传感与执行部件 时长 约 3.5 小时（5 讲） 前置 G12-01 传感器选型与布置（知道被测什么、装在哪）；体系外前置（需自备）：基础数字信号处理（滤波、采样）常识 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 K1-01 大纲的完整展开版

---

引言：每一分可信度，都是用延迟买来的

传感器送进来的从来不是一个物理量，而是一串数——ADC 的一个码值、一路占空比、一帧报文里的若干位。把它变成控制算法敢用的「电芯最高温度」或「回路压力」，中间要走完敏感元件、安装型式、调理电路、ADC 或数字编码、传输与接收端校验、解码与线性化、数字滤波、合理性诊断与置信度分级这一整条链，一共十二级，外加三条不在这条串行线上的旁路。这门课讲的就是这条链：每一级引入什么误差、花掉多少时间、可能怎么坏，以及软件层拿到信号之后到底能识别出其中哪几种坏法、又有哪几种是它无论如何抓不到的。

本课凡是要「列一张表」的地方——链上有哪些级、信号会怎么坏、有哪些检查手段、故障时有哪些替代策略——都先把全集画出来再逐项核射程，而不是顺着最熟悉的那条线索往下数。原因很实际：沿单一线索枚举时，漏掉的那一类不会以「少了一条」的形式暴露出来，它是整类不出现，看起来清单还是完整的。

第一根钉子是全课主线：「可信」不是免费的，每一分可信度都是用延迟买来的，而这些延迟必须记进同一本总账。滤得越狠噪声越小，相位滞后也越大；消抖越长误报越少，真故障也发现得越晚；替代值保持越久曲线越平顺，脏值也就挂得越久。所以本课每加一层处理，都要先回答两问：它花掉多少时间，这笔时间从哪本预算里出。Δt、τ_filter、差分窗长 m·Δt、t_debounce、t_heal、t_hold、Δt_align_max 不是七个各自为政的标定量，它们在抢同一份预算，还要和不由本课定的 τ_sensor、τ_RC、报文周期与任务周期挤在一起。⚠ 这张表也不是本课自留的中间结果——它就是 B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件 时间预算表的信号侧那几行，填完必须交出去，与执行器侧、通信侧、任务侧合并核算（合账方法归 K3-05 PID/前馈/增益调度控制实战），诊断侧的上限还要被 K5-02 热管理故障处理与降级策略 的 FTTI 反过来压。⛔ 本课只负责把信号侧这几行填对填全，不给合账后的总延迟，也不给可达带宽的结论。

第二根钉子决定诊断做不做得对：「信号有问题」和「被测对象有问题」是两件事，判据、动作、DTC 三样都必须分开。同一条曲线跳到一个高温值，可能是电芯真的到了那个温度，也可能只是接触电阻抖了一下——两种情形要走两条独立的判据链、置两个不同的标志、报两个不同的码。合并的代价不是「不好看」：售后拿到一个混着报的码，既不知道该查线束还是该查电芯，改完一轮还会再来一轮。与此同时也要认清本课的上限——算法侧只能抑制与标记，替代不了物理层整改；线束与端子退化、共地与地弹、抗扰，各有各的出口课，本课只把信号特征反推到根因方向为止。

★ 最后立一条反钉子，它是本课最容易被读反的地方。合理性诊断里最常被引用的那句「变化快于物理可能的斜率即判异常」，几乎所有人读完都会顺手把 slew_max 照被测量物理上可能的最快变化率去定。那句话给的是上界，不是取值方法。slew_max 实际被两侧夹住：上界来自被测量的物理可能斜率，下界来自测量链自己的斜率噪声带 σ_slope——后者与被测量毫无关系，只由量化台阶 q、τ_filter、Δt 与差分窗长 m 决定。只认上界的人会依次做出四个动作，每一个都能当场判真假：把「物理上不会超过某某」直接写进代码，于是上电就被量化噪声自己反复触发，误报与被测量无关，查电芯永远查不出来；为压误报把 t_debounce 一路加长，探测时间被拖过 K5-02 热管理故障处理与降级策略 的 FTTI 预算，保护形同关闭而误报确实消失了，看上去像是解决了；或者反过来把 slew_max 放大，让真跳变与真故障一起安静地漏掉；最隐蔽的是为了「更灵敏」而提高采样率、或把差分窗缩到 1——那只会让噪声带更宽，绕回第一个动作。请从现在起换一句话记：slew_max 是一个窗口，不是一个值；先由 σ_slope 定下界、再由物理可能斜率定上界，窗口非空时在窗内取，窗口为空时不许硬选一个数，得回去走三条退路——加大 τ_filter 或加大窗长 m、提高分辨率减小量化台阶 q、或者换交叉一致性与模型残差这一层来承接这类失效（三条的完整展开见第 3 讲 3.6）。

本课的这套工具是与被测量无关的通用手段，可以套到温度、压力、流量、电流任意一路上；正因为通用，它也不带任何被测量的先验知识。车外环境量（外温、日照、海拔）自有其专有误差机理与专用修正，归 G12-04 座舱与空气侧传感器：外温/内温/日照/蒸发器温度的误差机理、布置与补偿；测点选得代不代表被测量、以及冗余选路与表决，归 G12-01 温度/压力/流量/湿度传感器选型与布置 与 K1-03 传感器布置、冗余与信号可靠性；内部故障标志满足条件之后怎么置码、怎么冻结帧，归 K5-01 OBD/UDS 诊断与故障码（DTC）设计。本课站在这几者中间，只管一件事：把一串数变成一个带置信度标签的可用值，并且在它不可信的时候，让下游第一时间知道。

第 1 讲　信号链总览：从物理量到控制算法可用值

写诊断算法的人常常从第二步开始想问题：先默认手里已经有一路「电池温度」，然后去设计滤波器、去定阈值。这一讲要求你退回第一步——把这路「温度」是怎么变成一个数的整条链先画出来。理由很直接：本课后面所有的判据、参数与故障分类，都是挂在这张链图上的；链上少画一级，就会有一整类失效模式没有挂靠点，而它不会以「少了一条」的形式暴露——它是整类不出现，看起来清单还是完整的。

这一讲要交付两件东西，后面四讲都要反复回来取用：一张链图（有哪些级、有哪几条不在主干上的旁路、每一级由谁定），和一张延迟账（每一级花掉多少时间、由谁给出、最后交给谁去合账）。最后再钉一张符号表（见 1.7）——本课里 τ 至少有四个不同的含义，不在第 1 讲末尾一次钉死，读者迟早会把后面某一讲的判据代进另一讲的公式里。

1.1 信号链不是一条线，是十二级加三条旁路

大多数人脑子里的信号链是三个框：传感器 → 滤波 → 用。真实的链要长得多，而且它不是一条线。

先把主干列全。从被测物理量到「控制算法可用值」之间，串行十二级：

级	这一级做什么	它引入什么（误差／延迟／失效）	由谁定
① 测点	传感器装在哪个位置、代表哪个被测量	测点不代表被测量（本课射程外，只作边界声明）	G12-01 温度/压力/流量/湿度传感器选型与布置／K1-03 传感器布置、冗余与信号可靠性
② 敏感元件	把物理量变成电学量	自带时间常数 τ_sensor；offset 与增益漂移、老化、卡死	G12-01 温度/压力/流量/湿度传感器选型与布置
③ 安装型式与热接触	浸入还是贴壁、有没有导热填充	τ_sensor 的附加滞后	G12-01 温度/压力/流量/湿度传感器选型与布置
④ 调理电路 AFE	激励源、分压、放大，以及模拟域抗混叠滤波	时间常数 τ_RC；激励失准、增益漂移、抗混叠失效	K2-01 热管理控制器（域控/ECU）硬件架构
⑤ ADC	量化、采样保持、采样时刻	量化台阶 q、采样周期 Δt；分辨率地板、混叠、采样时刻抖动	K2-01 热管理控制器（域控/ECU）硬件架构
⑥ 智能传感器内部数字化	把 ④⑤ 搬进传感器壳体里	本 ECU 侧的 ④⑤ 两级就不存在了	器件规格（选型时定，见 G12-01 温度/压力/流量/湿度传感器选型与布置）
⑦ 编码	频率式／PWM 占空比／SENT 等数字编码	编码层的丢失与错帧	器件规格／K2-02 CAN/LIN/CAN-FD 通信与整车 EEA 集成
⑧ 传输	线束、连接器、总线调度	报文周期 T_msg；开路、短路、路间短、接触电阻升高与间歇	K2-02 CAN/LIN/CAN-FD 通信与整车 EEA 集成／G12-03 执行器硬件接口与电气规格
⑨ 接收端	timeout、校验和或 CRC、SNA、E2E、接收时间戳	这一整级的失效判据在通信矩阵里定义	K2-02 CAN/LIN/CAN-FD 通信与整车 EEA 集成
⑩ 解码与线性化	标定换算、LUT 查表／分段折线／在线解析	插值误差；表装错型号、单位或符号错	本课
⑪ 数字滤波	一阶低通／滑动均值／中值	时间常数 τ_filter 与相应的群延迟	本课
⑫ 合理性诊断与置信度分级	四层检查，输出「可信／降级可用／不可用」	探测时间，以及误报与漏检	本课

主干之外还有三条不在这条串行线上的旁路，它们是本课后半程的挂靠点：

• （甲）总线与数字编码支路：SENT／LIN／CAN 送进来的信号根本不经过本 ECU 的 ADC，第 ⑤ 与第 ⑪ 级对它不成立，它的失效来源全部集中在第 ⑨ 级。（严格说 SENT 不算总线——它是单向点对点的数字编码，无仲裁无寻址；但就「不经过本 ECU 的 ADC」这一点而言，它与 LIN／CAN 同类。）
• （乙）反向支路：ECU 反过来给传感器的激励源与上拉／下拉偏置。它是一条从 ECU 指向 AFE的通路，方向与信号相反，而它决定了电气故障落在哪一段电压带里——第 4 讲会专门讲透这一条。
• （丙）消费端分叉：第 ⑫ 级之后，同一个物理量会分成多个版本送给不同的消费者（闭环控制、保护限值判断、诊断、人机显示、记录上云、上总线、标定通道）。第 5 讲会给出每个版本的取值原则。

为什么必须先把这张图画完整：这门课要你「搭得出一条处理链」，而搭链的第一件事是知道链上有哪些级。每一级同时是三样东西——一处误差来源、一处延迟来源、一处失效来源。1.4 的延迟账、第 3 讲的诊断手段、第 4 讲的电气故障分类，全部是逐级挂在这张图上的；图上没有的级，后面就查不到。

为什么必须先画全集，再逐项核对：如果只沿着最熟悉的那条模拟单线枚举——②敏感元件 → ④AFE → ⑤ADC → ⑪数字滤波——你会漏掉（甲）（乙）（丙）三条旁路，还会整整漏掉第 ⑨ 级一级；而第 4 讲有一半内容就落在第 ⑨ 级与（乙）上。漏掉的东西不会报错，只会在某一天以「这个故障我们的诊断怎么一条都没抓到」的形式出现。

易错点：

• 把智能传感器或总线信号当成「也走 ADC」，于是认真地给它设计一个抗混叠滤波器与采样率——而这一段链在本 ECU 里压根不存在。判断方法很简单：先问这路信号进 ECU 的时候已经是不是数字量。
• 漏掉反向支路，于是把「开路时电压会往上跑还是往下掉」当成传感器自带的属性写进诊断表。它不是——它由本 ECU 输入端的偏置策略决定，第 4 讲要专门推翻这个说法。

1.2 判「正常」用的量随输出形式而变，判据不可互套

链上第 ⑦⑧⑨ 级的形态决定了「这路信号现在正常吗」这个问题该拿什么去量。五类常见输出形式，各有各的正常态：

输出形式	正常态长什么样	判「正常」用的是什么量
比例式电压	输出电压与被测量成比例，落在 V_low_th 与 V_high_th 之间的带内	电压
频率式	持续有脉冲，且频率落在量程对应的频带内	有没有脉冲、频率在不在带内
PWM 占空比式	占空比落在有效区间内，且不恒定于极值	占空比是否恒定于 0% 或 100%
SENT	帧按标称间隔到达、CRC 校验通过、慢通道状态位正常	帧与 CRC
LIN／CAN	报文在 timeout 内到达、校验和或 CRC 通过、值不等于 SNA	帧、校验和／CRC 与 SNA

为什么要专门强调这件事：最右一列的五个量互不相同。比例式判的是电压，频率式判的是有没有脉冲，总线判的是帧与校验。这五套判据各自只在自己那一类上成立，把一套搬到另一类上就是典型的机理互套——两支的失效机理根本不同，公式与规程一律不得互相套用。

易错点：

• 给频率式信号做「范围检查」时用电压带去判。频率式在电气层上可能一直有电压（甚至幅值完全正常），脉冲却已经停了。电压带这一层对它是彻底放行的。
• 给 PWM 信号只判范围、不判「恒定于极值」。而 PWM 的丢失恰恰表现为恒 0% 或恒 100%，这两种情况的电平都稳稳落在有效电压带里。
• 反过来还有一处：0% 与 100% 本身是歧义的——它可能是故障，也可能是这个器件定义的合法极限编码（例如用极值编码表示「传感器自诊断已判失效」）。⛔ 不得默认它是故障，也不得默认它正常，必须查器件定义。

射程与去向：上表里的阈值、标称间隔、timeout 与 SNA 编码一律不给数，而且它们不归同一门课，按 1.1 的分级表分开前指：比例式的电压带阈值 V_low_th／V_high_th 由 ECU 输入端的偏置策略、传感器规格与线束压降共同决定，落在 ④AFE／⑤ADC 这两级上，前指 K2-01 热管理控制器（域控/ECU）硬件架构（第 4 讲 4.1 展开）；标称间隔、timeout 与 SNA 编码由通信矩阵逐信号定义，落在 ⑧传输／⑨接收端这两级上，前指 K2-02 CAN/LIN/CAN-FD 通信与整车 EEA 集成。SENT 的帧格式与校验定义去向 SAE J2716，LIN 的校验和与响应超时定义去向 ISO 17987-3（版次与年份以现行目录为准，引用前须核；本课未取原文核对，只写去向，不写条款内容）。跨节点信号拿到这些失效标志之后怎么分级与替代，是本课第 4、5 讲的事。

1.3 采样率按链路上实际存在的最高频分量定；而这条要求只能靠模拟域限带落地

采样定理给的条件是 f_s > 2·f_max。真正容易错的不是这个不等式，是 f_max 到底取谁。

f_max 取的是链路上实际存在的最高频分量，不是被测物理量本身的带宽。 「实际存在」包含了那些不是被测量、却确确实实叠在这条链上的东西：线束接触电阻的波动、PWM 与大电流回路经电气路径耦合进来的干扰。

为什么在热管理这门课里这一条尤其要点破：温度传感器自身的热时间常数 τ_sensor 已经对被测量构成了一个很强的低通——热学量传到 ADC 之前早就被磨圆了，热学量本身几乎不会混叠。所以真正会被折叠进基带的，只可能是敏感元件之后经电气路径耦合进来的那一支。而按「电池温度本来就变得很慢」去定采样率，恰好把唯一需要防的那一支排除在考虑之外。

⚠ 这里要分清两件事，否则会把本课的典型案例归错类：干扰叠进这条链与干扰被折叠进基带不是一回事。本课的典型案例属于前者——线束低温接触电阻波动引入的脉冲毛刺，它确实是「敏感元件之后经电气路径进来的那一支」，但它落在基带之内，⛔ 不是混叠的例子，所以它能靠中值滤波整个压掉（详见「典型案例详解」与第 2 讲 2.4）。下面这句只对真的发生了混叠的那一支成立。

⚠ 这里必须紧接着说第二件事，否则这一节会把人送进一个反方向的动作。

「按耦合干扰定 f_s」在工程上通常做不到。 耦合干扰可以到几十 kHz 乃至 MHz 量级；按 f_s > 2·f_max 直接反推采样率，既超出 ADC 与任务周期的能力，也毫无必要。正确的次序是两步：

1. 先在模拟域（AFE 里的 RC 或有源滤波，对应链上第 ④ 级，时间常数 τ_RC）把带宽限到 f_c,analog，并留出裕量使 f_c,analog < f_s/2；
2. 再按这个已经被限带过的 f_max 去定 f_s。

⚠ 一个必须当场点破的错误动作：只读到「f_max 要含耦合干扰」这半句、没读到「限带在模拟域」这半句的人，会得出「那就提高采样率」这个结论。这个动作两头都做反——

• 它解决不了混叠：模拟域没限带，折叠照旧发生，只不过换到新的 f_s/2 处发生；
• 它还要付另一笔钱：Δt 变小会让斜率噪声带 σ_slope 变宽，速率检查反而更不可用（第 2 讲会给出 σ_slope 与 Δt、m 的关系式并复算）。

同族的另一句错话是「提高采样率再用数字滤波就能把干扰滤掉」。混叠一旦发生，高频分量已经折叠进基带并与真实信号重叠，任何数字滤波都还原不了——这一点 1.5 会从频域上说清，第 2 讲还会从责任划分上再说一次。

★ 说明来源：「f_max 含耦合干扰」与「限带必须在模拟域」这两条各自成立，但它们分处本课的两讲、彼此并没有互指；把两条接起来当成一条完整判据用，是本课归纳的，不是哪一份既有材料写好的。之所以要接起来，就是因为只读前一条必然走到「提高采样率」这个方向做反的动作上。

不给数与去向：f_c,analog 与 τ_RC 由硬件定，⛔ 本课不给取值，前指 K2-01 热管理控制器（域控/ECU）硬件架构；干扰的频谱由 EMC 环境与线束走向决定，须实测确定。

易错点：

• 拿被测量的物理带宽当 f_max（「电池温度几分钟才变一度，1 Hz 采样够了」）。
• 把「采样率够不够」当成一个纯软件问题去讨论。它不是——它由第 ④ 级 AFE 的限带能力决定，软件侧单独拍不了板。
• 想用「更陡的数字滤波器」代替模拟限带。数字滤波作用在采样序列上，它连折叠这件事都看不见。

1.4 处理链的延迟必须按级列成一张表，而这张表要交出去

这是本课主线的第一个落点：「可信」不是免费的，每一分可信度都是用延迟买来的，而这些延迟必须记进同一本账。 每加一层处理，先问它花掉多少时间，再问这笔时间从哪本预算里出。

信号侧一共十一行，按「由谁给出」分成两组：

行	是什么	由谁给出
τ_sensor（含安装型式带来的附加滞后）	敏感元件热时间常数，同时带来幅值衰减与斜坡滞后	G12-01 温度/压力/流量/湿度传感器选型与布置，本课不重推
τ_RC	模拟域抗混叠滤波的时间常数	K2-01 热管理控制器（域控/ECU）硬件架构
采样	事件发生到被采到之间的等待：平均 Δt/2、最坏 Δt	本课整定，但 Δt 本身不由本课单独拍板（见下方口径 4）
τ_filter	数字滤波这一级的群延迟——这一级若是「中值 + 一阶低通」两段串联，本行填两段之和（2.4），⛔ 不另开一行	本课
m·Δt	差分窗长（求变化率时才有）	本课
t_debounce	故障侧消抖时间	本课
T_msg	LIN 的 t_frame 与 CAN 的报文周期	K2-02 CAN/LIN/CAN-FD 通信与整车 EEA 集成／G12-03 执行器硬件接口与电气规格
T_task	ECU 任务周期，工程上常见 10 ms／100 ms 量级（典型）	K4-01 热管理嵌入式软件架构与 AUTOSAR 基础
t_heal	恢复去抖时间	本课
t_hold	替代值保持上限	本课
Δt_align_max	跨源信号的时刻对齐窗	本课

还有三个量反过来压这张表——它们不占这本账的行，但给这本账划上界：模式切换去抖计时（K3-01 整车热管理控制策略总览与模式管理）、FTTI 与多点故障探测时间间隔（K5-02 热管理故障处理与降级策略）、DTC 成熟度计数（K5-01 OBD/UDS 诊断与故障码（DTC）设计）。第 3 讲定 t_debounce、第 5 讲定 t_hold 的时候，压力都是从这三个方向来的。

四条口径必须当场声明，否则这本账合不起来：

1. 采样这一行按最坏值填。 事件时刻与采样时刻之差在 0 到 Δt 之间，平均是 Δt/2、最坏是 Δt——按平均值填还是按最坏值填是一个口径选择，不是一个事实。本课统一取最坏值 Δt 并在此声明；⛔ 不得与执行器侧、通信侧各写各的口径混着加，合账口径以 K3-05 PID/前馈/增益调度控制实战 为准。
2. 数字滤波那一行按「这一级各滤波环节的群延迟之和」填。 第 2 讲会给出一个可以直接填进来的答案（它不需要再折算）；⚠ 若这一级是「中值 + 一阶低通」两段串联，两段的时间是相加的、不是二选一，但它们合记在这一行里——⛔ 本表的行集是要交出去合账的，不由后面某一讲单方面添行。本讲先把这一行占住。
3. T_task 的「10 ms／100 ms 量级」是典型量级，不是承诺值。 ⛔ 不得把它当成某个平台的确定值，也不得把它当成可承诺的上界；其余各行一律不给数——它们全都取决于选型、硬件与通信矩阵，须由本项目实测与仿真确定。
4. Δt 与 T_task 是同一个数的两种用法，所以它们在这本账上分成两行、属主也不同。 在周期任务架构里采样周期 Δt 就是承载这段代码的那个任务的周期：「采样」那一行记的是事件等到被采到的那段等待（按 Δt 计，本课整定链的第 ② 步用它），「T_task」那一行记的是任务调度本身带来的纯滞后。⚠ 由此有一条必须写死的责任划分：Δt 的取值本课不单独拍板——它随任务设计走，由 K4-01 热管理嵌入式软件架构与 AUTOSAR 基础 给出；本课的责任是「拿到 Δt 之后据它整定其余各行」，以及「Δt 一变就从整定链第 ② 步起全部重走」（5.6）。⛔ 不得在软件侧自行改 Δt 而不回到 K4-01 热管理嵌入式软件架构与 AUTOSAR 基础 的任务设计。

这张表最要紧的一句：它不是本课自留的中间量。 它就是整车需求分解里那张时间预算表（B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件）的信号侧那几行，须交到控制环的延迟预算里去，与执行器侧、通信侧、任务侧合并核算；合账方法与由此得到的可达带宽后果见 K3-05 PID/前馈/增益调度控制实战。

⛔ 三条射程边界，一条都不能越：

• 这本账只记信号侧。执行器侧与通信侧的行不在本课射程内——本课只负责把自己这几行填对、填全并交出去。
• ⛔ 本课不给合账之后的总延迟。
• ⛔ 本课不给可达带宽的结论。那是 K3-05 PID/前馈/增益调度控制实战 的事。

易错点：把这张表当成课堂上的一个中间结果，列完就丢了。它必须有一个明确的交付去向；没有去向的表，下一次有人问「我们这条链一共慢多少」的时候还得从头再列一遍，而且多半又会漏掉几行。另一个易错点是各行分别拍板——每个人都按最坏情况给自己那一行留足余量，合起来必然超预算，而且因为没人看过全表，超了也没人发现。

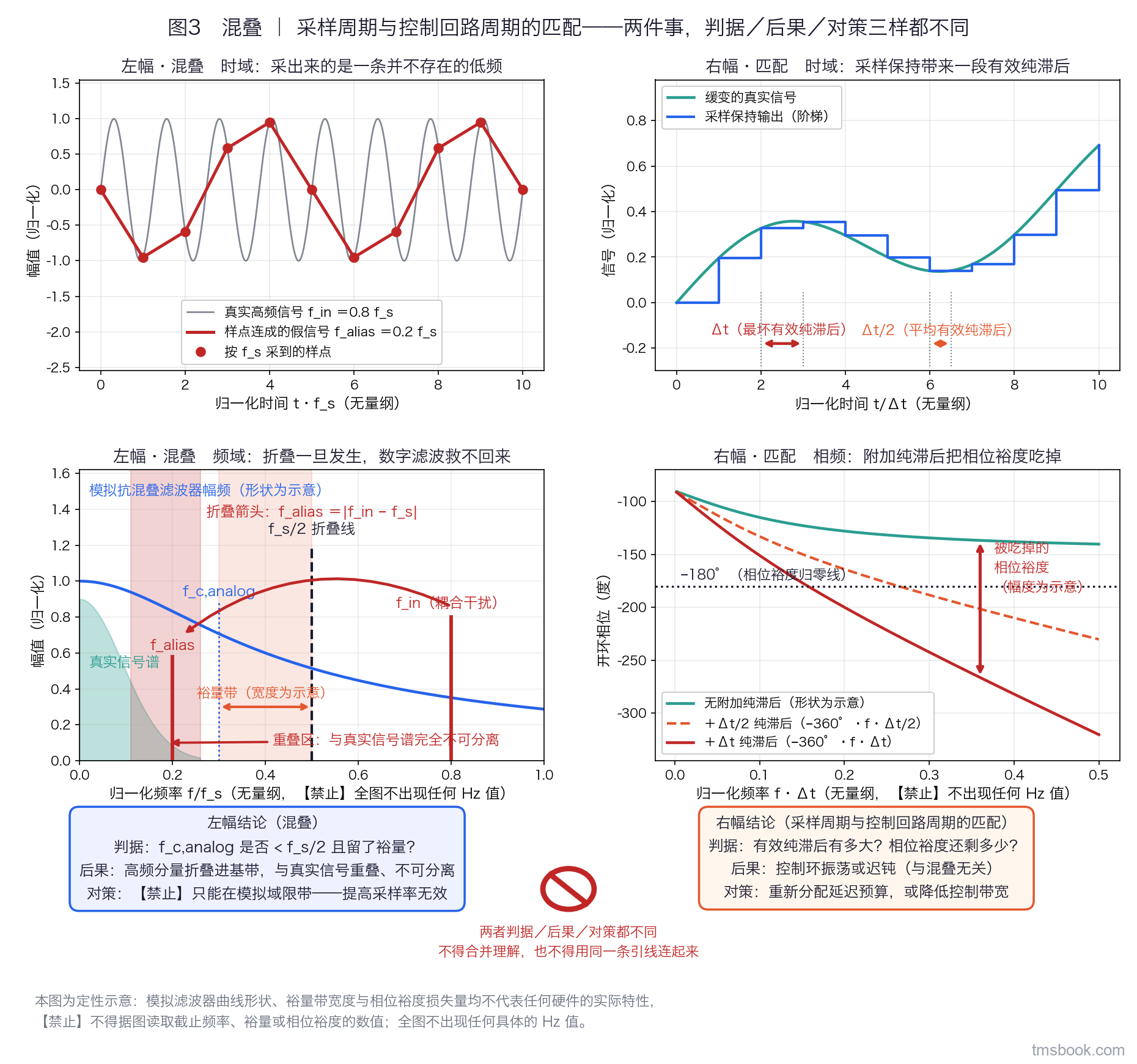

1.5 采样周期与控制回路周期的匹配，跟混叠是两件事

这两件事都跟采样率有关，因此常被并排写在一起，读起来像是同一个问题的两种说法。它们不是。判据、后果、对策三样全都不同：

	混叠	采样周期与控制回路周期的匹配
判据	f_c,analog 是否小于 f_s/2，并留了裕量	有效纯滞后有多大、相位裕度还剩多少
后果	高频分量折叠进基带，与真实信号重叠且不可分离	控制环振荡，或者迟钝
对策	只能在模拟域限带	重新分配延迟预算，或降低控制带宽
提高 f_s 管不管用	管不了——模拟域没限带时，折叠照旧发生在新的 f_s/2 处	管用——有效纯滞后随 Δt 减小

⚠ 表的最后一行是这两件事唯一容易被搅在一起的地方，也正是要点破的地方：提高 f_s 对匹配确实有效，对混叠（在模拟域没限带的前提下）无效。而且即使是对匹配有效的那一半，它也不是免费的——按 1.4 那本账，Δt 一小，别的地方就要付钱（斜率噪声带变宽，见第 2 讲）。

⛔ 两者之间不存在任何推导关系：它们只是共用一个 f_s 而已。不得拿一边的判据去推另一边的结论，图上也不得用同一条引线把两栏连起来。

易错点（两个方向各一个，都会把人带到错误的对策上）：

• 把「采样够快了」当成「不会混叠」的证据。采样快只是把折叠线挪到了更高的频率上；模拟域没限带，超过新折叠线的分量照样折下来。
• 把混叠现象当成控制环振荡去调 PID。混叠折下来的东西在基带里表现为一条本不该存在的低频波动；它有一个很实用的识别线索——它的频率会随转速或开关频率变化（因为它是差频），而真正的控制环振荡频率由环路本身决定，不跟着这些走。识别错了，接下来的每一次调参都在往错误的方向使劲。

1.6 边界：本课的四层工具与被测量无关，车外环境量另有专门做法

本课要教的四层检查——范围、速率、静态／卡死、交叉一致性（第 3 讲 3.2~3.4 逐层展开，全课一律按这四个成员数「四层」，⛔ 滤波不算其中一层、消抖也不算，见 3.1），连同排在它们之前的滤波与线性化，都是与被测量无关的通用工具。它们不带任何关于被测对象的先验知识——只看数值序列本身，以及另一路信号或一个模型估计值。正因为如此，同一套工具可以原样套到温度、压力、流量、湿度、电流任意一路上。

但通用性有边界，而且边界就在隔壁。 车外环境量（外温、日照、海拔这一类）另有一套专有的误差机理与专用修正手段：机舱热浸与路面辐射带来的系统性误差、车速门控、上升与下降不对称的滤波、停车衰减与上电初值继承、云端裁决。这些手段有一个共同点——它们全都是「已经知道被测的是外温」才设计得出来的，属于 G12-04 座舱与空气侧传感器：外温/内温/日照/蒸发器温度的误差机理、布置与补偿 的射程。

⛔ 本课只写去向，不给 G12-04 座舱与空气侧传感器：外温/内温/日照/蒸发器温度的误差机理、布置与补偿 的任何参数与判据。

易错点（两个方向都错，且都很常见）：

• 把外温那套非对称滤波（上升慢、下降快）当成一条通用的滤波推荐，搬到电池温度或冷媒压力上。非对称滤波会人为制造方向性偏差——用在一个要进闭环、还要做速率检查的量上，它同时污染控制与诊断两侧。
• 反过来，把本课「按控制带宽反选 τ_filter」这条方法直接搬到外温这类根本不进闭环的量上。它没有控制带宽可反选，硬套就只能拍脑袋。

1.7 符号约定：四个 τ 全带下标，全课禁止裸写 τ 与 σ

★ 这一节是本课自定的写作约定，不是任何既有材料的规定。之所以要在第 1 讲末尾一次钉死，是因为本课里同名不同义的符号密度很高：τ 至少有四个含义，量纲全都是秒、数量级还可能相近。不钉死，读者会把某一讲的判据代进另一讲的公式，而代错之后每一步计算都不会报错。

易混符号（一律带下标或分列，见到裸写就是写错了）：

符号	含义	单位	由谁给出
τ_sensor	敏感元件热时间常数	s	G12-01 温度/压力/流量/湿度传感器选型与布置
τ_RC	模拟域抗混叠滤波的时间常数	s	K2-01 热管理控制器（域控/ECU）硬件架构
τ_filter	数字滤波时间常数	s	本课（第 2 讲反选）
τ_int	滤波输出的积分自相关时间	s	本课（第 3 讲推导）
Δt	采样周期（周期任务架构下＝承载它的那个任务的周期）	s	随任务设计定（K4-01 热管理嵌入式软件架构与 AUTOSAR 基础）；本课据它整定其余各量，⛔ 不单独拍板（1.4 口径 4）
ΔT	温差	K	视场合
q	量化台阶	与被测量同量纲	由 ADC 位数与量程定
Q̇	热流率（仅出现在互换识别的热平衡反算里）	W	视场合
P_fa	标准正态单侧尾概率	无量纲	数学量
m	差分窗长（样本数）	无量纲	本课
ṁ	质量流量	kg/s	视场合
r	模型残差	与被测量同量纲	本课
R	电阻	Ω	视场合
σ_q	量化噪声标准差	与被测量同量纲	本课
σ_y	滤波输出噪声标准差	与被测量同量纲	本课
σ_slope	斜率噪声带	被测量单位/s	本课

五条硬约定：

1. ⛔ 全课禁止裸写 τ，一律带下标；正文、图上、图注与图片的替代文字同样一律带下标。写「时间常数 τ」而不写是哪一个，读者无从判断该代哪个值。
2. ⛔ 全课禁止裸写 σ，同上；σ_q、σ_y、σ_slope 三者是链上三个不同位置的量，量纲还不一样（前两者与被测量同量纲，第三个多一个「每秒」）。
3. Δt 与 ΔT 不得互写；m 与 ṁ 不是同一个量（一个是样本数、无量纲，一个是质量流量、kg/s）；r 与 R 分列。
4. 标准正态单侧尾概率本课刻意写作 P_fa，不写作常见的 Q(k)——就是为了避开与热流率 Q̇ 撞名。
5. ⛔ 采样序号全课一律写 j，禁止用 n、k、N 当序号。这三个字母在本课都已经各有其义：n＝中值窗长、N＝滑动均值窗长、k＝噪声带倍数（虚警系数）。序号与窗长、倍数全都无量纲，代错了一步都不会报错，所以这一条与前两条同级。（本课不出现复数运算，j 不表示虚数单位。）

其余符号（不易混，但一并钉住口径，后面各讲直接取用）：f_s＝采样率（Hz）；f_max＝链路上实际存在的最高频分量（Hz）；f_c,analog＝模拟域限带的截止频率（Hz）；f_c＝数字滤波的 −3 dB 截止频率（Hz）；α＝一阶低通系数（无量纲）；N＝滑动均值的窗长（样本数，⚠ 与中值窗长 n、差分窗长 m 分列，三者是不同滤波环节上的窗；⛔ N 只表示滑动均值窗长这一件事，消抖窗内的样本数一律写成 t_debounce/Δt 或 N_eff，不得裸写 N）；n＝中值窗长（样本数，见 2.4）；ρ＝差分两端点的相关系数（无量纲）；N_eff＝消抖窗内的有效独立样本数（无量纲）；x̂＝软测量或模型估计值（与被测量同量纲）；slew_max＝速率检查阈值（被测量单位/s）；t_debounce／t_heal／t_hold／Δt_align_max（s）；T_msg＝报文周期（s）；T_task＝ECU 任务周期（s）；ε＝一致性判据的容差带（与被测量同量纲）；k＝噪声带倍数，即速率检查门限所取的标准差倍数、也就是虚警系数（无量纲，由允许的虚警率定，见 3.13；⛔ 不得再用它当采样序号）；j＝采样序号（无量纲，全课统一，见上面第 5 条硬约定）；V_low_th／V_high_th＝比例式传感器正常输出电压带的下／上阈值（V，⚠ 由硬件侧与 K2-01 热管理控制器（域控/ECU）硬件架构 一起定，不由通信矩阵定）。

本讲小结：第一讲交付了三样东西。一张链图——十二级加三条旁路，后面所有失效模式、诊断手段与时间量都挂在它上面；只沿模拟单线枚举，会整类漏掉总线支路、反向偏置支路、消费端分叉与接收端一整级。一张延迟账——十一行信号侧的时间量竞争同一份预算，每行都要写明由谁给出，而这张表要交出去与执行器侧、通信侧、任务侧合账，本课不给合账后的总延迟，也不给可达带宽结论。一张符号表——四个 τ 全带下标、三个 σ 全带下标，全课不许裸写；三个无量纲的字母各归各的量（n＝中值窗长、N＝滑动均值窗长、k＝噪声带倍数），采样序号一律写 j。此外还钉了三条判断：判「正常」用什么量随输出形式而变，判据不可互套；采样率要按限带之后的 f_max 定，而限带只能在模拟域做；混叠与「采样周期和控制回路周期的匹配」是两件事，共用一个 f_s 不等于可以互相推导。
