J5-03 振动、模态与随机振动疲劳

课程代码 J5-03 · 板块 J 仿真分析 CAE / 结构/热应力/疲劳 FEA 时长 约 4.5 小时（8 讲） 前置 J5-01 换热器/冷板结构强度与耐压 FEA；J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度（单元选型、约束与边界条件的通用方法） 同层互补（⛔ 不是先修） I4-03 模态、共振规避与结构 NVH 设计（坎贝尔图、模态有效质量与参与因子、FRF 与传递路径、定向调频手段）——⚠ 它与本课互相把对方列为前置，⛔ 不要按字面先修，理由见 1.4 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 J5-03 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份随机振动疲劳报告，判它交出的寿命数能不能用	第 1 讲：六段责任链逐段问「这一段错了，谁会告诉我」＋报数四件套	第 8 讲（偏差排查六域）· 第 5 讲（响应三件自检）
写一条支架耐久的验收判据进技术条件	第 6 讲：判据落在损伤 D 上、报寿命的四项声明、D 的目标值⛔ 不是 1	第 1 讲（判据为什么从峰值应力换成损伤率）· 第 8 讲（与台架的失效判据对齐）
判「加筋抬频率」这个整改到底救没救到	第 7 讲：四个因子各自的指数、三方案的寿命对比	第 3 讲（先判激励是窄带还是宽带）· 第 2 讲（改了几何，ζ 与传递比一起变）
把一条台架谱搬成仿真输入	第 4 讲：四种基础激励施加方式、控制点/控制策略/容差三件一起搬、三向损伤相加	第 2 讲（连接刚度决定你落在谱的哪一段）· 第 5 讲（相对位移与绝对加速度两套输出别混）
排查「仿真寿命与台架耐久对不上」	第 8 讲：六域排查——谱 / 夹具 / 阻尼 / S-N 口径 / 失效判据 / 分散度	第 2 讲（ζ 是敏感度最高的单一输入）· 第 6 讲（应力口径与曲线必须成对）

⛔ 本课不覆盖，两栏分列：

栏一 · 不讲哪些题目：单元选型、约束与连接的建法、网格收敛与应力奇异识别（→ J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度）· 坎贝尔图、模态有效质量与参与因子、FRF 与传递路径、定向调频手段（→ I4-03 模态、共振规避与结构 NVH 设计，⚠ 它与本课同层互补、⛔ 不是先修）· 焊缝/钎缝的三级应力口径与接头 S-N（→ J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N）· 热循环与应变寿命法（→ J5-02 热应力、热变形与热疲劳仿真）· 载荷谱提取、雨流压缩、台架当量与平均应力修正式本体（→ I6-01 振动、热冲击与压力脉冲耐久设计）· 台架执行、谱代表性与多轴相干性（→ L1-04 振动、热冲击与耐久台架试验）· 台架时长 ↔ 等效里程（→ L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环 与 L1-04 振动、热冲击与耐久台架试验）· 隔振/减振件本身的设计与选型（→ I4-01 支架、悬置与减振结构设计 支架、悬置与减振结构设计；本课只讲它在随机振动模型里怎么进、结果怎么读）· 流致振动与流体脉动（→ J5-04 流固耦合（FSI）与流致振动）· 静强度许用值与安全系数（→ J5-01 换热器/冷板结构强度与耐压 FEA）· 模态锤击与振动台实测标定的执行（→ L6-04 结构动态特性试验：模态、动刚度与传递率实测）。

栏二 · ⛔ 真正不给的数：① 标准条款的限值、等级号与谱表——本课引用的两类标准只写它管什么，⛔ 不抄任何条款内容与 PSD 谱表（→ 版次与适用范围按发布方现行目录确认；试验体系的选用见 L1-04 振动、热冲击与耐久台架试验）；② 本项目自己的验收阈值——D 的验收目标值、支架一阶频率的最低门槛（→ 本项目的部件技术条件与耐久设计规范，裕度取法见 I6-01 振动、热冲击与压力脉冲耐久设计；⚠ 正文对其中几项给了典型带并标「典型值、⛔ 非验收依据」，那⛔ 不是你的验收线）。⚠ 这一栏里⛔ 不包括「γ 大于多少算窄带」的门槛：那条线⛔ 不存在，去技术条件里也拿不到——正解是窄带解与宽带解各算一遍看差多少（窄带解是上界，见 5.3 与常见误区第 10 条）；③ 教学假设之外的具体产品参数——某条 S-N 曲线的 m 与 C、接头等级与接头曲线参数、宽带修正因子 λ 的数表、你平台安装点的 PSD 谱、本件的 σ_static（→ 曲线来源与自建见 J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N，谱的提取与折算见 I6-01 振动、热冲击与压力脉冲耐久设计 L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环，σ_static 由本件静力工况的 FEA 得到）。⚠ 课内一切带数的算例都是教学假设值、⛔ 不对应任何平台、⛔ 禁止照抄取用。

引言：这条链上有六段，只有一段会自己喊出来

一份随机振动疲劳报告很少会「跑不出来」。网格划好了，模态解出来了，谱加上去了，应力云图是一片漂亮的彩色，后处理给出一个寿命数字写进结论——整个过程没有任何一步报错。半年后，台架上那个支架照样从筋根裂开。

问题通常不在于「哪一步算错了」，而在于这条链上绝大多数错误没有报错的位置。把一次随机振动疲劳分析拆开，它是六段：① 模型与边界 → ② 模态 → ③ 激励谱 → ④ 响应 → ⑤ 损伤 → ⑥ 判据与对标。逐段问一句「这一段错了，谁会告诉我？」，答案只有一个例外：只有第 ② 段会自己喊出来——特征值解不出来、刚体模态数不对、模型里有零刚度机构，求解器当场就停。其余五段的失效形态一律是同一副样子：算出来了，看着也像那么回事。

⇒ 所以本课交付的不是「PSD 怎么加进去」（那只是第 ③ 段里的一小块），而是一张逐段自检卡：答「没有人」的那五段，就是必须靠人主动去核的地方。

第一根钉子：验收量是损伤率，⛔ 不是峰值应力

静强度校核交出的是一个确定的最大应力，和它与许用值之比；随机振动交出的是一条应力的概率分布。分布上任何一个「最大值」都只是某个分位，⛔ 不是决定寿命的那个量。⇒ 判据必须换：把幅值分布逐档送进 S-N 曲线，按 Miner 累加成损伤 D，再和目标时长比。

这一换⛔ 不只是换个公式。判据一换，需要的输入全换了——应力均方根 σ_rms、循环率 n₀、幅值分布的形状、S-N 曲线的 m 与 C、存活率，以及这段谱究竟要跑多久。后面几讲基本上都在补这几个输入。

⚠ 顺带把一个方向说清楚：随机振动不看峰值，⛔ 不等于不做静强度校核——两者判的是不同的失效模式，都要做（静强度侧见 J5-01 换热器/冷板结构强度与耐压 FEA）。

第二根钉子：报一个数，必须带四件套

随机振动里的每一个数都是统计量；统计量脱离了它所统计的那个区间，不是不准，是没有定义。⇒ 本课立一条贯穿全课的验收项：报任何一个数，必须同时带四件——① 口径（1σ/RMS 还是 3σ_rms、是应力还是加速度）· ② 带宽与频段 · ③ 它是输入还是响应 · ④ 对应的时长与那一段谱。四件缺一，那个数连被判对错的资格都没有。

四件里每一件都对应一类真的发生过的误读。最典型的是第 ③ 件：报告上写一句「Grms ＝ 1.57 g」，而不说是输入还是响应。本课的教学算例里，同一条谱的输入总级 G_rms,in ＝ 1.5748 g，而结构在共振处的响应 G_rms,resp ＝ 5.6050 g，两者差 3.5591 倍（教学假设值，⛔ 不对应任何平台；逐点复算在第 4 讲）。⇒ 本课全程禁止裸写 Grms，一律带 in / resp 的限定。

最容易被读反的一条：「把固有频率抬高、错开激励频率，就一定更安全」

这句话你会在本课里听到两次它对的那一面：第 3 讲讲共振规避准则，第 7 讲讲加筋抬频。而典型案例那一节讲的是它的反面——那件事的复盘报告写的是「调支架刚度错开水泵二阶谐波后台架复测通过」，本课把它的账拆开之后会看到：只做错开这一步，总损伤只从 1.00 降到 0.93、几乎没有改善（教学假设值）。这几处连起来读极容易内化成一句频率越高越安全、加筋总是对的——然后变成技术条件上的一行「一阶频率不低于某某 Hz」。

方向反在哪：「错开」这条准则的射程是窄带确定性激励——压缩机的阶次、泵与风扇的叶片通过频率、电机的电磁阶次，激励是谱上的几条线，线与线之间有空隙，所以才有得避。而路面经悬架传下来的是宽带随机激励：PSD 在整个关注频段上连续，处处有能量，没有任何一个频率是空的，也就没有可避开的频率。在宽带段里挪 f_n，挪到哪儿都还在谱上，改变的只是你落在 W(f) 的哪一段。

读反之后会做的那个具体动作：拿到一个宽带主导的支架，为了满足那行「一阶频率不低于某某 Hz」而加筋，把 f_n 从谱的平台段抬进滚降段，看到 f_n 处的谱值降了，就在报告上写「共振风险已消除」。

本课的教学算例把这一步量化（教学假设值，⛔ 不对应任何平台、⛔ 禁止照抄取用；参数全表与逐点复算在第 5、7 讲）：f_n 从 25 Hz 抬到 50 Hz，W(f_n) 从 0.0400 降到 0.0256 g²/Hz——谱值确实降了 36%，而响应 G_rms,resp 反而从 5.6050 g 升到 6.3413 g（+13.14%），损伤率 ×3.7073，D＝1 的时长从 4396.7 h 掉到 1186.0 h，寿命只剩 26.97%。⚠ 这个结论对 S-N 指数稳健：m ＝ 3 / 5 / 8 三档的损伤倍数是 2.8963 / 3.7073 / 5.3687，三档全部是变差。

机理写成一个式子就清楚了（本课由 Miles 式与窄带损伤式合成归纳，⛔ 不是任何标准既有、⛔ 不是本课程体系既有；推导与适用射程在第 7 讲）：

D ∝ f_n^(1+m/2) · Q^(m/2) · W(f_n)^(m/2) · A^m

f_n 抬高时 W(f_n) 通常下降（有利），而 f_n 本身既进了响应式、又进了循环率 n₀（两处都不利）。谁赢由谱的斜率与 m 一起决定，⛔ 不由「更硬更好」决定。

★ 还有两个跟着来的做反动作，⚠ 都能当场判真假：

• 只比响应 RMS、不比损伤率。抬频率的同时把循环率也抬了上去——同样跑一小时，50 Hz 的件比 25 Hz 的件多经历一倍循环。⇒ 「响应只涨了 13%」与「寿命掉到 27%」并不矛盾：损伤同时正比于循环率与应力的 m 次方。
• 改了刚度与几何，却沿用改前的传递比 A（A ＝ 关注点应力与该模态响应加速度之比，单位 MPa/g）。加筋在抬 f_n 的同时必然改变 A：可能降，也可能因为筋根成了新的应力集中而升。而 A 进损伤式是 m 次方，比 f_n 与 W 加起来还敏感。⇒ 硬纪律：改了刚度或几何，随机振动必须整解重跑，⛔ 不许拿旧模型的 A 去外推。⚠ 上面那组抬频率的算例本身也假定了 A 不变，而这个假定对它⛔ 不成立——它只用来说明 W(f_n) 与循环率这两个因子的方向。

正确的替代动作：先算出你这一件的损伤率对四个因子各自的敏感度，再挑动哪一个。同一个算例里，只把品质因数 Q 从 20 降到 10（加约束层阻尼、几何不动 ⇒ A 可以合法沿用），损伤率 ×0.17678，D＝1 的时长从 4396.7 h 到 24871.4 h（×5.6569）——加阻尼这条路的收益比抬频率高出一个量级，而且它不改几何。

⚠ 这条反钉子⛔ 不是说「抬频率永远错」：对只受窄带谐波作用的件，线与线之间有空隙，错开就是正解。它说的是那条准则有射程，而判一个件属于哪一类的是激励的带宽，⛔ 不是件的名字。⚠ 本课的典型案例⛔ 不是这一类的样板：那件事上窄带与宽带两支同时存在（改前谐波项 0.82、宽带项 0.18），错开谐波的同时 f_n 也在宽带谱上挪了位置 ⇒ 单做错开总账几乎没动。两支同时存在时，错开必须连带把宽带那一项重算一遍。

本课从哪儿接手，交出什么

本课的起点是两件已经就位的东西：安装点的谱已经给定、模型已经可信。往上游追（路面怎么变成安装点的谱）和往里追（单元、约束、网格怎么建）都不在这里。终点是一个数：这一件在这条谱下的损伤率，以及它必须带着的四件套。

⚠ 一条要先说清的边界：本课算出的 D 是「这一段谱跑这么长时间」的损伤，⛔ 它本身不是「整车能跑多少公里」。服役谱 → 台架当量的损伤等效在 I6-01 振动、热冲击与压力脉冲耐久设计，台架时长 ↔ 等效里程在 L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环 与 L1-04 振动、热冲击与耐久台架试验；⛔ 本课不给任何「多少小时 ＝ 多少公里」的换算系数。

后面八讲怎么走

第 1 讲把符号与口径一次钉死（σ 只表示应力、m 只表示 S-N 指数、T 只表示时长），并把六段责任链、报数四件套与八件事的去向一次摆齐。第 2 讲做模型与模态两段：特征值问题交给你的到底是哪几个量、自由模态为什么只能作模型自检、连接刚度串联起来有多要命（把一个软连接当成刚性，一阶频率能算高 3.3166 倍——教学假设值，⛔ 不对应任何平台），以及模态阻尼比 ζ 为什么是「填进去的」而不是算出来的。第 3 讲做激励：激励源的五个域、转速谐波与叶片通过频率怎么算、窄带与宽带的分野（反钉子的机理就在这里）。第 4 讲做谱：PSD 的定义与面积、Miles 式的三条适用条件、四种基础激励施加方式、三向损伤相加⛔ 不取最大。第 5 讲做响应：输入谱经传递函数变成应力谱、σ_rms ＝ √μ_0、谱矩与不规则度 γ 怎么算出来（⚠ γ 是算出来的，⛔ 不是查出来的）。第 6 讲做损伤：窄带闭式、三区间法与损伤拆账、五条估算路线怎么选、报寿命的四项声明。第 7 讲把六段反过来用——要降损伤，动哪一个因子最划算。第 8 讲做判据与对标：偏差排查的六个域、台架夹具不是刚性的、失效判据不一致会让「偏差」这个词失去定义，以及典型案例的一次完整反演（★ 真正救了那件事的那一项，不在原复盘报告里）。

第 1 讲　先把词定死：责任链六段、报数四件套与本课的射程

这一讲不讲方法，讲的是后面七讲能不能被判对错的前提。随机振动横跨三套学科——结构动力学、随机过程统计、疲劳——三套各有各的符号习惯，撞名极其密集；而它交付的每一个数都是对某一段频率、某一个过程、某一段时长的统计量，脱离这几件限定它不是"不准"，是没有定义。所以本讲做四件事：把符号与单位一次钉死（1.1）；把一次分析拆成六段并逐段问"这一段错了谁会告诉我"（1.2）；把本课的射程边界与相邻课的交接口径写清（1.3~1.5）；把验收量从"最大应力÷许用应力"换成损伤率，并把这一换所要求的统计口径与报数纪律交代完（1.6~1.9）。

读完这一讲你手上应该多两样今天就能用的东西：一张六段自检卡，和一条报数格式。

1.1 全课的符号与单位，在这一节一次钉死，后面不再改

本课最要命的一对是 σ。结构侧的 σ 是应力，统计侧的 σ 是标准差，而随机振动的行话"3σ 应力"恰好把两义拧进了同一个词。本课的处置是：裸写 σ 只表示应力，统计侧一律写成带下标的形式。

符号	本课的含义	单位	在本课⛔ 不表示
σ	应力	MPa	⛔ 不表示标准差
σ_rms	应力的均方根（＝零均值响应的标准差，即统计侧的"1σ"）；它是响应段交给损伤段的唯一一个应力量（⚠ 交接卡上还有 γ、频段与模态合成口径等限定项，见 5.5）	MPa	—
3σ_rms	3 倍应力均方根。全课一律写全 3σ_rms，⛔ 禁止裸写"3σ"；它是分位数⛔ 不是最大值	MPa	⛔ 不表示"3 倍应力"
m	S-N 曲线的指数（σ_a^m·N = C 里的 m）	无量纲	⛔ 不表示质量
M	质量（模态质量写 M_i、模态有效质量写 M_eff,i）	kg	⛔ 不许裸写 m 代替
μ_k	响应 PSD 的第 k 阶谱矩，μ_k = ∫ f^k·S(f) df，k＝0/2/4	μ_0 与被积量同量纲的平方；μ_k 再乘 Hz^k	⛔ 不写成 m_k、⛔ 不表示粘度或摩擦系数
Q	品质因数（共振放大倍数），Q = 1/(2ζ)	无量纲	⛔ 不表示热量、⛔ 不表示二次应力
W(f)	输入加速度功率谱密度在频率 f 处的值（响应侧的谱另写 S_a(f) / S_σ(f)）	g²/Hz	⛔ 不表示功或能量
T	时长（服役时长或台架时长）	s 或 h	⛔ 不表示温度——温度一律写 T_env / T_wall 并带 ℃
D	Miner 累积损伤（D≥1 判失效）；本课大量使用损伤率 D/T，须与 D 分列并带时间单位	无量纲；D/T 为 s⁻¹ 或 h⁻¹	—

配套的三条单位口径，同样在这里写死：

1. 结构侧全课统一取 mm-t-s-MPa 制（与 J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度 一致）：长度 mm、质量 t、时间 s、力 N、应力 MPa、密度 t/mm³。上表按工程报数习惯给单位（质量 kg、刚度 N/mm），进求解器或代进解析式之前必须一致化——手算 f_n = (1/2π)√(k/M) 时只有两种合法写法（2.3 逐点演算，两种给出同一个数）：SI（k 用 N/m、M 用 kg）或 mm-t-s（k 用 N/mm、M 用 t）；⛔ 非法的是把 N/mm 与 kg 混着代。进求解器则整套按 mm-t-s-MPa 走。
2. 振动侧的加速度谱按工程惯例用 g²/Hz。两侧的接口是一个定义值：g ≡ 9.80665 m/s²（国际计量大会定义的标准重力加速度，是定义值不是测量值）⇒ 1 g²/Hz = 96.1704 (m/s²)²/Hz（＝9.80665²，恒等换算、纯算术可复算）。⛔ 全课不写 9.8，也不写 9.81。
3. 立第 2 条的理由值得单说：只要有一处谱按 (m/s²)²/Hz 输入而被当成 g²/Hz 读，错的是 96 倍——而求解器一个字都不会报。 它算得出来、云图出得来、报告写得出一个数。

四个最常见的翻车点，一并点在这里：① 裸写"3σ"被读成"3 倍应力"；② 把 μ_0 的量纲当成应力而不是应力的平方，于是漏掉开方那一步；③ 把 Q 当成可独立调节的参数，而它是 ζ 的导出量（ζ 的取法见第 2 讲）；④ 上面那条 96 倍。

⚠ 本节末尾再补一条命名口径，全课不改：本课的教学算例与教学谱一律用名字称呼——原始方案 / 抬频率方案 / 加阻尼方案（第 5 讲给全）· 连接刚度扫掠算例（2.3）· 三向合账算例（4.7）· 本课教学谱（4.2，全课只此一条）。⛔ 全课不用 A、K、T、P 这类单字母给算例或谱编号，因为这四个字母在本课各自已经有主：A 是应力/响应加速度传递比（MPa/g，第 5 讲）· K 是刚度矩阵（只出现在第 2 讲的特征值问题里）· T 是时长（上表）· P 是压力（第 3 讲讲首）。

1.2 六段责任链里，只有第 ② 段会自己喊出来

一次随机振动疲劳分析可以拆成六段。真正要问的不是"这六段是什么"，而是每一段下面那句话：

段	这一段交出什么	这一段错了，谁会告诉我？
① 模型与边界	约束、连接刚度、减振垫、预载	⛔ 没有人
② 模态	f_n、振型、模态应力、模态阻尼 ζ	求解器会：特征值解不出来 / 刚体模态数不是 6 / 模型里有零刚度机构
③ 激励谱	谱的来源、单位、频段、三向、安装点	⛔ 没有人
④ 响应	应力 PSD、σ_rms、谱矩 μ_k、不规则度 γ	⛔ 没有人
⑤ 损伤	幅值分布 × S-N × Miner	⛔ 没有人
⑥ 判据与对标	目标寿命、台架当量、试验相关性	⛔ 没有人

那五段的失效形态是同一个：算出来了、看着也像那么回事。云图照常出、报告照常写得出一个数、评审会上照常有人点头。⇒ 所以本课交付的不是"PSD 怎么加进去"（那只是第 ③ 段的一小块），是下面这张六段自检卡——它今天就能用在你手上那份报告上：

1. ① 这个模型的约束是怎么来的？把安装孔全约束六个自由度，等于假设连接刚度是无穷大——这个假设谁核过？
2. ② 刚体模态数是不是恰好 6？第 7 阶明显高于 0 吗？（这一段是唯一会自己报错的，⛔ 别浪费它）
3. ③ 这条谱是这个安装点、这个方向的吗？三向都跑了吗？
4. ④ 报出来的 RMS 是输入还是响应？它对应哪一段频率？
5. ⑤ 用的哪条估算路线？幅值分布是按窄带还是宽带取的？S-N 是哪一条曲线、什么应力口径？
6. ⑥ 这个 D 对应多长时间、对应哪一段谱？拿去和什么比？

三个易错点：① 把六段当成流程顺序背下来，而它的用法是六个问句；② 认为"求解跑通了、云图出来了"就说明前几段没问题——随机振动求解几乎永远能跑通，它本质是一次线性叠加，跑不通反而是稀有事件；③ 把"自检"理解成再跑一遍——再跑一遍只会得到同一个数。

1.3 本课的射程：这八件只给去向，⛔ 不在本课展开

先说边界，再讲内容，理由很实际：本课交付的每一个判据式里都有至少一项输入来自别处（S-N 的 m 与 C、ζ 的实测值、谱本身）。不先说清"从哪取、取不到怎么办"，读者会默认把取不到的那一项当成不存在。

八件的方法本体不在本课，本课只给去向：

你要的东西	去向
坎贝尔图交点判读、模态有效质量与参与因子、FRF 与传递路径、定向调频的设计手段	I4-03 模态、共振规避与结构 NVH 设计
单元选型、约束与连接的建模方法、网格收敛与应力奇异识别	J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度
焊缝/钎缝的三级应力口径、等效结构应力、自建接头 S-N 与存活率下限曲线	J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N
热循环与应变寿命法（Coffin-Manson）	J5-02 热应力、热变形与热疲劳仿真
四类载荷谱的提取、雨流压缩、损伤等效定台架当量，以及平均应力修正式本体	I6-01 振动、热冲击与压力脉冲耐久设计
台架执行、谱代表性、失效件解剖	L1-04 振动、热冲击与耐久台架试验
流致振动与流体脉动	J5-04 流固耦合（FSI）与流致振动
许用值与安全系数	J5-01 换热器/冷板结构强度与耐压 FEA

另有两条常被问到的：模态锤击与振动台实测标定怎么做（ζ 从哪来的执行层）⇒ L6-04 结构动态特性试验：模态、动刚度与传递率实测；隔振/减振件本身怎么设计怎么选，以及螺栓预紧力怎么取 ⇒ I4-01 支架、悬置与减振结构设计 支架、悬置与减振结构设计——⚠ 本课对减振件只讲「它在随机振动模型里怎么进、结果怎么读」（2.4），预紧力则只当 σ_static 的一个来源（6.8）。

三个易错点：① 把"去向某课"读成"那门课会给我一个数"——去向给的是方法与口径，⛔ 不是数；② 因为"本课不给限值"就连取法也不写——取法恰恰是本课的交付物；③ 把 I4-03 模态、共振规避与结构 NVH 设计 当成必须先修的前置，下一节专门说这一条。

1.4 每条边界都是双向的：写清"我从哪里接手、我交给谁"

单向的"详见某课"在读者手上会退化成一个死指针——他不知道要带什么过去、能拿什么回来。所以本课把边界写成可执行的交接口径：

相邻课	它给什么	本课从哪里接手	本课交给它什么
J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度	单元选型、约束与连接的建法、网格收敛与奇异识别	从"模型已经可信"处接手	"我这个关注点是不是应力奇异"
I4-03 模态、共振规避与结构 NVH 设计	坎贝尔图、模态有效质量与参与因子、FRF 与传递路径、定向调频手段	从"f_n 与模态应力已经算出来"处接手	"变转速时这些交点怎么判"
J5-07 钎缝/焊缝接头的疲劳评价方法：三级应力口径、等效结构应力法与自建 S-N	接头的三级应力口径与接头 S-N	接回一条可用的曲线与配套口径	"我这个关注点落在接头段上"
J5-02 热应力、热变形与热疲劳仿真	热循环的应变寿命法	与它对齐一条判据	"这里的热应力算均值还是算一份独立损伤"（分辨判据在第 6 讲）
I6-01 振动、热冲击与压力脉冲耐久设计 / L1-04 振动、热冲击与耐久台架试验	前者给谱的提取与台架当量折算，后者给台架执行与谱代表性	接回"这条谱本身是不是对的"	"这条谱跑这么久，D 是多少"

⚠ 关于 I4-03 模态、共振规避与结构 NVH 设计 单说一句：它与本课互相把对方列为前置，从任何一门进都会被告知"先修另一门"——照字面执行的话，这条链没有入口。本课的处置是把它当作同层互补：那几件的方法本体在那门，本课需要的是它的产出（f_n、振型、模态应力）。⛔ 不要把它读成必须先修；真正建议先过的是 J5-01 换热器/冷板结构强度与耐压 FEA 与 J5-06 结构 FEA 建模方法基础：单元、约束、本构与结果可信度。

⚠ 还有一条要防：边界只写在第 1 讲，而后面各讲又越界给了限值。本课后面凡涉及许用值、接头曲线参数、平均应力修正系数、台架时长与里程的换算，一律只给判据结构与去向。

1.5 标准：先写它管什么，然后先问它管不管这件事

本课挂的两类标准是 ISO 16750-3（道路车辆机械负荷试验方法参考）与 GB/T 2423 系列（环境试验方法参考）；国内还有与前者对应的 GB/T 28046.3 体系。本课对它们的处置只有一句：只写标准号与它管什么，⛔ 不抄任何条款内容、⛔ 不抄任何 PSD 谱表与限值；版次与现行状态以发布方现行目录为准，⛔ 不钉死年份。

比版次更容易错的是射程。这两套管的都是电气电子件的环境应力；而本课的受试对象里有相当一部分是承压流体件——换热器、冷板、软管、接头——它们走的是耐压、压力循环、爆破那一套，电池包总成另有包体级试验项。同一台总成上两套体系并行，⛔ 不能拿一套包打天下。⇒ 试验体系的选用与验证计划编排去向 L1-04 振动、热冲击与耐久台架试验，耐压/压力循环侧去向 L1-03 密封、耐压、爆破与泄漏试验。

这一条为什么必须写进本课：你拿到的任务书上，写的往往是"按某标准的谱做随机振动"，而你要评的那个件可能根本不在那套体系的射程内。

四个易错点：① 把标准谱当成"通用车用振动谱"直接用（谱与安装点绑定，见第 3 讲）；② 引用条款内容而没有核过原文；③ 把版次写死；④ 认为"有标准可依"就不需要平台谱。

1.6 判据从"最大应力÷许用应力"换成损伤率，后面每一步都会跟着换

静强度校核交付一个确定的最大应力，再与许用应力比一个数。随机振动交付的不是一个最大应力，是一条应力的概率分布——任何一个"最大值"都只是这条分布上的一个分位。⇒ 判据必须换成损伤：把幅值分布逐档送进 S-N 曲线，按 Miner 累加成 D，再与目标时长比。

这一换是全课的分水岭，因为判据一换，需要的输入也全换了：

	静强度校核	随机振动疲劳
要的量	一个应力	σ_rms、循环率 n₀、幅值分布形状 γ、S-N 的 m 与 C、存活率与置信度、应力比 R 与均值处理、以及谱与时长
交付	一个比值	一个带时长与谱的损伤 D，或损伤率 D/T

后面五讲全部是在补这几项输入——第 2 讲补 ζ 与模态应力，第 3、4 讲补谱，第 5 讲补 σ_rms 与 γ，第 6 讲补 S-N 与幅值分布，第 8 讲补对标。

这一换有多大差别，一个算例就够了。本课的教学基准算例（即第 5 讲的原始方案；教学假设值，⛔ 不对应任何平台；三个方案的完整参数在第 5 讲给全、损伤率在第 6 讲算出）：σ_rms 只有 16.8150 MPa，3σ_rms＝50.4449 MPa（按未舍入的中间值乘 3 得出）。这个数拿去和常见铝合金支架的静强度许用值比，是远在许用值以内、毫无压力；而同一件按损伤算，D=1 的时长只有 4396.7 h。⇒ 静强度视角在这里看不见任何风险。

三个易错点：

• ① 把 3σ_rms 拿去比许用应力就宣布通过。⛔ 这不是随机振动的合格判据——理由在下一节：3σ_rms 是分位数，不是上界。
• ② 反过来，因为"随机振动不看峰值"就不做静强度校核。两者都要做，它们判的是不同的失效模式（静强度侧去向 J5-01 换热器/冷板结构强度与耐压 FEA）。
• ③ 把 D 的验收目标当成 1。⛔ D=1 是失效判据，⛔ 不是验收目标——验收目标必须留裕度以吸收 Miner 线性假设、载荷谱代表性与试验分散度的不确定，且由项目技术条件定。第 6 讲给典型参考带与拿到它的路（保守系数与损伤等效的取法去向 I6-01 振动、热冲击与压力脉冲耐久设计）。

1.7 σ_rms 是分布参数，3σ_rms 是分位数——它们后面跟着两个不同的概率

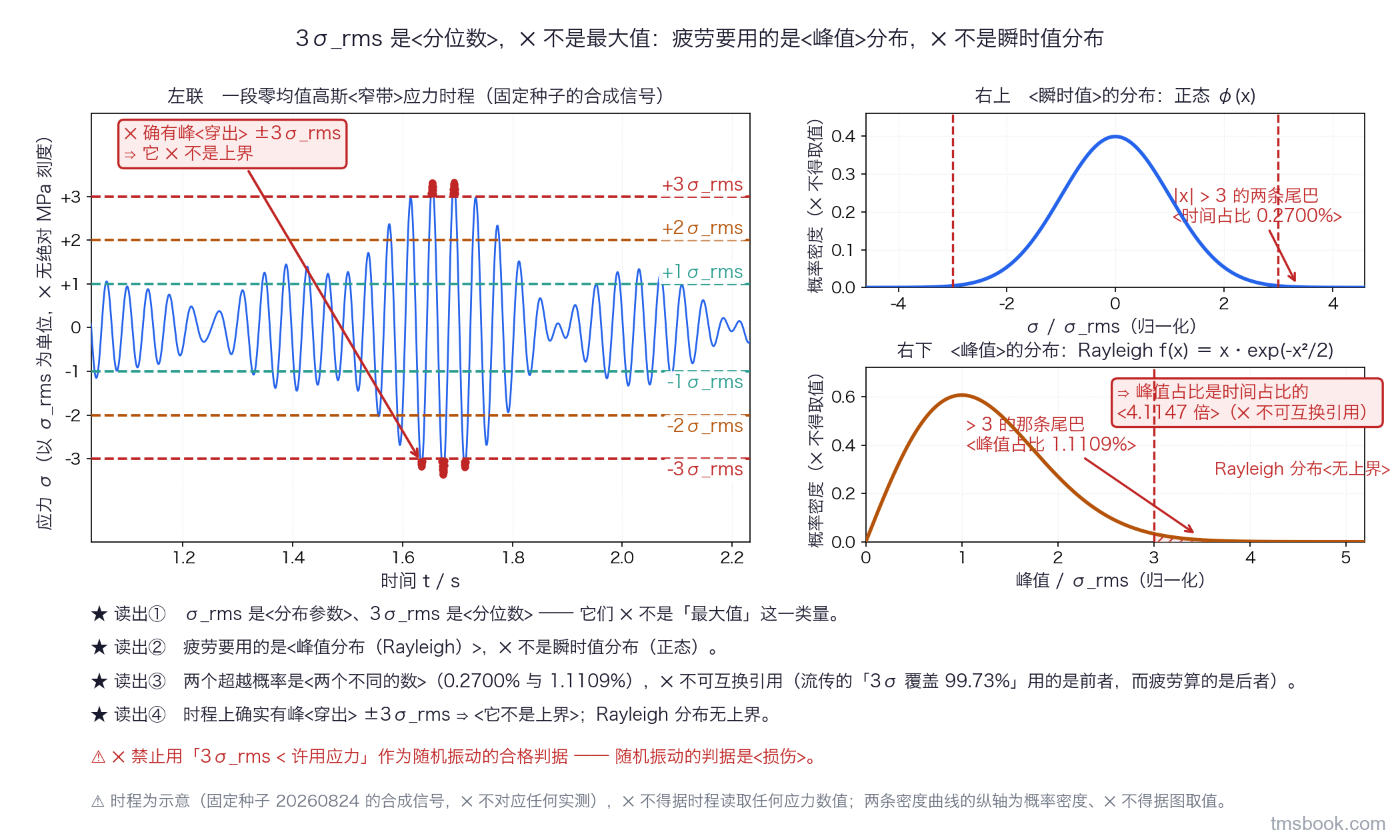

零均值高斯响应过程的瞬时值服从正态分布，它的标准差就是 σ_rms。但做疲劳要用的不是瞬时值，是峰值；窄带过程的峰值服从 Rayleigh 分布。⇒ 同一个"3σ_rms"在两个分布上给出两个完全不同的数，两者都是纯数学值、可自行复算、⛔ 不需要查任何表：

问的是什么	用哪个分布	值
过程取值超出 ±3σ_rms 的时间占比	正态（双侧尾）	1−erf(3/√2) = 0.2700%
峰值超过 3σ_rms 的比例	窄带 Rayleigh	exp(−4.5) = 1.1109%

后者是前者的 4.1147 倍。工程里流传的那句"3σ 覆盖 99.73%"用的是第一个数，而疲劳算的是第二个——拿前一个去论证"3σ_rms 已经足够包住最大值"，是拿错了分布。

"1.11% 很小"这个直觉，在这里是错的。做一次纯算术：一个 25 Hz 的窄带过程，一小时有 25×3600 = 90000 个峰值，其中超过 3σ_rms 的约 1000 个（90000×1.1109%＝999.81）。每小时一千次——这已经不是"几乎不发生"，而且第 6 讲会算出：在 m=5 的假设下，最高那一小撮幅值贡献了绝大部分损伤。

三个易错点：① 把 0.27% 当成"几乎不发生"；② 把 3σ_rms 当成"最大值"写进报告——它不是，Rayleigh 分布没有上界；③ 混淆"时间占比"与"峰值占比"，并据此做一段听起来很保守的论证。⚠ 第 ③ 条禁的是据此做论证；它与第 6 讲 6.2 的三区间法⛔ 不矛盾——那里用正态时间份额只是离散化的权重，且那一整步近似的代价当场被算了出来（等效系数 19.7807 对精确窄带闭式的 18.7997，净偏 +5.22%、方向偏保守）。换基底可以，但必须明码标价。

1.8 von Mises 的 RMS 是一个需要声明的量，⛔ 不是"更全面所以更好"

随机振动求解器往往直接给出一张"von Mises RMS"云图，看起来可以拿起来就用。但 von Mises 应力是六个应力分量的二次型开方、恒为非负 ⇒ 它不是零均值高斯过程，它的概率密度不是正态、峰值也不是 Rayleigh；而 S-N 曲线是在单轴、零均值、对称循环下标定的。

⇒ 本课的口径写死在这里：σ_rms 恒指关注点沿最大主应力方向的单轴应力分量的 RMS。若你必须使用求解器给的 von Mises RMS，必须声明它用的是哪一套等效法——⛔ 不得把 von Mises RMS 当成单轴幅值直接去查 S-N 而不作声明。

这一条常年被跳过，因为它不报错。两种取法的数值往往落在同一量级，差别在 10%~40% 这种"看起来像网格影响"的区间。而由 D ∝ σ^m（本课教学算例统一取 m = 5，教学假设值、⛔ 不对应任何材料）：

• 应力口径差 10% ⇒ 损伤差 1.10⁵ = 1.6105 倍，反方向即寿命 ×0.6209；
• 应力口径差 20% ⇒ 损伤差 1.20⁵ = 2.4883 倍，反方向即寿命 ×0.4019。

一个"像是网格影响"的 20%，在寿命上是 2.49 倍。

三个易错点：① 把 von Mises RMS 当成"更全面所以更好"；② 多轴应力状态下只取一个分量而不说明为什么可以——判据是：主应力方向在时间上是不是基本固定，不固定就要另行处理并声明；③ 把这一条当成学术细节而不写进报告的声明栏。

1.9 报数四件套：四件缺一，那个数连被判对错的资格都没有

这是本课的第二根钉子，与"验收量是损伤率"同等分量：随机振动里的每一个数都是统计量，报数必须带四件套。

件	要写清什么	缺了它会被怎么误读
① 口径	是 1σ/RMS 还是 3σ_rms；是应力还是加速度；应力是单轴分量还是等效应力	"3σ" 被读成"三倍应力"；von Mises RMS 被当成单轴幅值
② 带宽与频段	这个 RMS 是在哪一段频率上积出来的	同一个件，10~200 Hz 与 10~2000 Hz 下的 RMS 是两个数；而模态截断改的正是这个上限
③ 输入还是响应	是输入谱的总级，还是结构上的响应	输入总级被当成结构响应——本课教学算例里两者差 3.5591 倍（G_rms,in = 1.5748 g 而 G_rms,resp = 5.6050 g，教学假设值，第 4、5 讲给全）
④ 时长与那一段谱	这个 D 对应多长时间、对应哪一条谱、哪个方向	一个没有时长的 D 无法与任何目标比；读者会默认按"整个试验"理解，而实际是"一个谱段"

由第 ③ 件直接推出一条书写纪律：裸写"Grms"在本课一律非法，必须写成 G_rms,in（输入 PSD 曲线下面积开方，是输入总级）或 G_rms,resp（结构在关注模态处的响应）。

⇒ 今天就能用的产物规格，把四件套压成一行，报告里每一个数都照这个格式写：

量（口径） = 数值 单位 ｜ 频段 ｜ 输入/响应 ｜ 时长 + 哪一条谱、哪个方向

照着填出来长这样（数值为教学假设值，⛔ 不对应任何平台）：

• σ_rms（单轴分量，最大主应力方向）= 16.8150 MPa ｜ 10~200 Hz ｜ 响应 ｜ 教学谱、Z 向
• G_rms,in = 1.5748 g ｜ 10~200 Hz ｜ 输入 ｜ 教学谱、Z 向
• D/T = 6.3179×10⁻⁸ s⁻¹ ｜ 10~200 Hz ｜ 响应 ｜ 教学谱、Z 向（第 6 讲算出）

⚠ 最要紧的一句放在最后：四件套⛔ 不是报告格式要求，它是判据的一部分。随机振动的每一个量都是对某个频段、某个过程、某段时长的统计——脱离这几件限定，那个数不是不准，是没有定义，谁也无法判它对错，包括写它的人。

本讲小结：先钉词，再算数。符号一次钉死（σ＝应力⛔ 不是标准差 · m＝S-N 指数⛔ 不是质量 · μ_k 谱矩⛔ 不写 m_k · W＝输入 PSD · T＝时长⛔ 不是温度），单位接口写死在 g ≡ 9.80665 m/s² 与 1 g²/Hz = 96.1704 (m/s²)²/Hz——谱单位混用错的是 96 倍而求解器⛔ 不报错。一次分析拆成六段，只有模态那一段会自己喊出来，其余五段的失效形态一律是"算出来了、看着也像那么回事"⇒ 用六段自检卡逐段问"这一段错了谁会告诉我"。本课的射程起点是"安装点谱已给定 + 模型已可信"，八件只给去向且每条边界都是双向的；标准只写它管什么，并先问它管不管你这个件（电气电子件与承压流体件是并行的两套）。验收量换成损伤率：教学原始方案里 3σ_rms 只有 50.4449 MPa（静强度视角毫无压力），而 D=1 只有 4396.7 h。3σ_rms 是分位数⛔ 不是上界——过程超出的时间占比 0.2700%、峰值超越的比例 1.1109%，两个数差 4.1147 倍，25 Hz 下每小时约 1000 个峰穿出去。最后是报数四件套：口径 · 带宽与频段 · 输入还是响应 · 时长与那一段谱——四件缺一，那个数连被判对错的资格都没有。
