I6-03 腐蚀防护与环境适应性设计
课程代码 I6-03 · 板块 I 结构设计与工程化 / 可靠性与耐久设计 时长 约 3.5 小时（5 讲） 前置 H1-01 热管理用铝合金选材；H6-01 / H6-02 表面处理与防腐基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 I6-03 大纲的完整展开版
引言：方案里每一条都追得到出处，件还是从固定点开始烂穿
防腐评审上很少有人拿不出依据。换热器选了带防腐涂层的芯体，钢支架换了镀层，冷却液用的是长效有机酸型体系，件级盐雾做过、也过了——每一条都写得清清楚楚、都追得到出处。麻烦要到远早于设计寿命的时候才露头：融雪盐地区回来的件里，前端冷凝器出现制冷剂微漏；拆检发现是管外先烂，而且烂穿的位置不在大面积的板面上，是在固定点附近那一小块。复盘时把材料清单逐条查一遍，一条都没查出错。错的不是材料，是这张方案从头到尾只回答了一个问题——「这个件用什么材料、加什么涂层」。而腐蚀发不发生，从来不是这一个问题说了算。
钉子 A ——腐蚀不是材料的属性，是「阳极区 ＋ 电解质连通 ＋ 阴极反应」三者共在时才发生的系统属性。阳极上金属被氧化溶解，阴极上有反应把电子吃掉，两者之间必须同时存在电子通路（金属本体）与离子通路（电解质液膜）。三条缺一，回路不闭合，腐蚀速率归零。⇒ 防腐设计的动作是断掉其中一条，而不是「给会烂的那个件加一层东西」。三要素同时给出四类互不可替代的对策：①改驱动力与阳极定位（选材使电位接近、镀层匹配、缓蚀剂成膜钝化、牺牲层把阳极转移到不要紧的地方）；②断电解质通路（形面允许排流不积液、排水孔开在真低点、呼吸口防倒灌、绝缘隔离、防磨护套、走位避开飞溅与滴落）；③改几何与面积（宁大阳极小阴极、消缝隙与搭接积水、涂层涂在哪一侧、加壁厚裕量把到穿孔时间买回来）；④接受腐蚀但改失效模式（牺牲锌扩散层把纵向点蚀转成横向层蚀——它不减少腐蚀量，它改变腐蚀往哪个方向走）。⛔ 只做第①类不叫防腐设计。开头那张方案漏掉的正是②与③，而这两类恰恰常常是四类里最便宜的：不改材料、不加件，只改几何、排水与走位。所以本课每一节都要回到同一个问句——这一条动作断的是三要素里的哪一条？
钉子 B ——腐蚀试验给的是「过没过」，不是「能撑几年」；件级试验谱与实车寿命之间不存在普适加速因子。两层含义，缺一层这根钉子就钉不住。第一层，谱与谱之间不可折算：中性盐雾、SWAAT、循环腐蚀谱的侵蚀机制并不相同（是否酸化、是否全程湿态、有没有真正的干燥段），⛔ 小时数不可互比，更不可乘一个系数换算成年限。第二层，件过了不等于车上不烂：试验箱把介质按规定方式均匀地施加在试样上，而车上决定寿命的还有布置带来的滞留时间与冲刷差异——同一个件换一个安装位，介质一点没变，寿命可以完全不同，而这两件事根本不在任何试验谱里。⇒ 验收判据只能取「到穿孔天数／穿透深度 ＋ 与实车拆检和市场返回件对标」这种形式，⛔ 不许写成「盐雾多少小时 ⇒ 实车多少年」。这根钉子在第 1 讲末先埋一半（布置侧），第 5 讲整讲展开。
接下来把本课最容易被读反的那一条先立在这里：「防腐 ＝ 给会烂的那个件加一层屏障」。这句直觉本身听起来毫无问题，而它会让人做出两个方向恰好相反的动作。
会做错的第一个具体动作：只给铝件涂涂层，与它接触的钢支架／不锈钢件保持裸露，也不加绝缘垫。（⚠ 射程限定：这一条只在存在异种金属电偶对且有电解质连通时成立；单一材料件上的涂层是纯屏障，涂了就是好的，不在此列。）为什么这是读反：任何涂层都有针孔、棱边薄区与石击破损点。给阳极（铝）涂，等于把原本摊在整个铝面上的电偶电流挤进那几个针孔——阳极电流密度是电偶电流除以阳极面积，而阳极面积从「整个铝面」塌缩成「针孔面积」，于是穿孔比不涂更快；给阴极（钢／不锈钢）涂，减小的是有效阴极面积，直接把电偶电流本身降下来，方向完全相反。⇒ 正确动作是优先护阴极，或者两者都涂并同时加绝缘隔离；「只护阳极」是这三种做法里唯一会加速失效的那一种。⚠ 别把铝换热器的整体浸涂当成反例——那是涂层 ＋ 牺牲锌层的组合，锌扩散层的作用恰恰是给涂层针孔兜底，针孔下方的铝仍处在被保护的一侧；单独一层漆才是那个错。
会做错的第二个具体动作：为了把防护等级提上去，把壳体上的排水孔堵掉、把呼吸通道封死。为什么这是读反：防腐要的是不积液，不是不进液。水进不进得去只决定「有没有」，滞留多久才决定「烂不烂」——腐蚀速率对湿润时间敏感，对「是否经历过一次进水」不敏感。封掉排水孔之后，结露、洗车、涉水带进去的那点水出不来，湿润时间从「一场降水的长度」被拉成「常年」，缝隙腐蚀与垢下腐蚀反而是被设计出来的。⇒ 正确动作是让它进得来也出得去：排水孔开在真正的低点、形面允许排流、呼吸口做防倒灌，防护等级按该安装位的实际暴露定，而不是越高越好。
这两个动作同源：都把「防腐」理解成加屏障，而不是断三要素里的一条——所以这条最容易被读反的话，与钉子 A 是同一件事的正反面。它还有一条特别难受的性质：做反的代价在两侧都不可见。第一个动作让「做了防腐」的件比「什么都没做」的件更早穿孔，且失效点集中在涂层针孔下方，外观检查照样判合格；第二个动作把一段季节性的湿润变成常年湿润，而防护等级试验能过（孔堵上了当然更容易过），件级盐雾也能过（试验箱里那个孔堵不堵都一样喷）——两道验收都拦不住它。这恰恰又是钉子 B 说的那件事：件过了不等于车上不烂。
本课要交付三个判断力。第一，看见任何一条防腐动作，能当场说出它断的是三要素里的哪一条——由此看得出一张方案是不是整整一类对策都空着；也由此知道电偶风险要同时看电位差、面积比与电解质连通三件事，而不是只查一张电位序表就下结论。第二，拿到一份腐蚀结果，能说出它回答了什么、回答不了什么，以及验收判据该写成什么形式；再往前一步，能从试后件的形貌与腐蚀产物反推「阳极区是被什么定位的」，把试验结果翻回成设计动作，而不是停在「过了／没过」。第三，判得住水侧那条独立的战线：缓蚀体系按保护对象选而不按谁更先进选，监测判据里必须有一个储量型指标而不只有状态量，混液与补水污染这类绕过缓蚀剂耗尽的失效路要靠作业规程去防、靠监测是看不见的。
还要把射程说死，因为本课与相邻课题最容易在这里重叠。本课的环境适应性只做到「与腐蚀直接耦合的那一层」——某个环境量究竟改变了湿润的有无与时长、电解质的侵蚀性、反应速率、屏障完整性，还是几何（制造出新的滞水点）；至于气候／化学／防护／辐射四类非机械环境载荷的完整载荷谱、按整车安装位置的严酷度分级与验证项定义，属 I6-06 热管理件的环境载荷谱与环境适应性验证（气候·化学·防护·辐射四类非机械载荷）。同理，涂层与阳极氧化的材料工艺归 H6-01 铝换热器防腐涂层与耐盐雾设计 与 H6-02 阳极氧化、锌层与电偶腐蚀防护、工艺窗口与检验判据归 H6-03 表面处理的过程控制、检验判据与特殊过程审核，冷却液配方、劣化机理与在用液的具体测法与限值归 H7-01 冷却液（乙二醇型）配方、性能与劣化，管路布置本体归 I2-02 管路走向、固定与整车集成布置，泵件级归 G5-04 泵的气蚀、空气分离与可靠性 与 G5-01 电子水泵结构、扬程—流量匹配与选型，试后件表征的取样留证与判读归 L7-07 失效件表征与跨材料族失效分析方法（取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱）。⛔ 凡本课不判的判据，一律只给类型与去向，不给限值、不给等级号——这不是省略，是刻意不在两门课里各写一套，否则同一个件会被查到两张不一样的表。
全课的走法与两根钉子对齐：第 1 讲把三要素与「阳极区被什么定位」的形态分类立起来，并在末尾埋下钉子 B 的前一半（布置侧）；第 2 讲在气侧展开四类对策，第 3 讲在水侧展开——那里的电解质是我们自己灌进去的，因此多一整类可动的对策，也多一整类看不见的失效路；第 4 讲用三要素划出环境适应性的射程边界；第 5 讲把验证手段、对象清单、判据形式与试后证据层整讲说透。案例把三条整改各自对回一条要素，动手做则交出一页能被逐格核对的腐蚀防护与验收矩阵。
第 1 讲 腐蚀是三要素共在的系统属性，不是材料的属性
一台在北方跑了两年的车，前端冷凝器微漏。现场第一个被问的问题往往是「这批换热器的材料是不是选差了」——而同一批换热器装在同一台车的另一个位置上，可能十年都不漏。这个问题问错了方向。本讲要建立的第一个判断力，是把「腐蚀」从材料属性改判成系统属性：它要三个条件同时成立才会发生，而这三个条件里有两个是几何与布置给的，根本不在材料清单上。
本讲的走法是：先立三要素与由它推出的四类对策，并把全课的符号口径钉死（1.1）；再把唯一那个能把腐蚀电流换成失重与壁厚损失的记账工具划清射程（1.2）；然后按「阳极区被什么定位」把腐蚀形态排成一条能直接翻成对策的轴（1.3），逐一讲透点蚀、缝隙腐蚀与丝状腐蚀的诱因（1.4~1.6）；接着把电偶腐蚀拆成驱动力、通路与面积三个各自可动的旋钮（1.7~1.9）；最后把整车腐蚀环境按介质与暴露两条轴铺开（1.10~1.13），并在本讲末交代一条会一直用到第 5 讲的判据边界（1.14）。
1.1 腐蚀要三个条件同时成立，断掉任一条速率就归零——防腐设计的动作是「断哪一条」
是什么。金属腐蚀是一个闭合的电化学回路，它成立要三件事同时在场：
- 条件① 有阳极区——某处的金属可以被氧化并溶解出去：M → Mⁿ⁺ + ne⁻；
- 条件② 有电解质把阳极与阴极连起来——一层含离子的液膜或换不动的残液，提供离子通路；⛔ 不要求它是「盐水」，一层结露水就够；
- 条件③ 阴极上有反应能把电子吃掉——中性或碱性的含氧水膜里主要是氧还原（O₂ + 2H₂O + 4e⁻ → 4OH⁻），而在酸性或贫氧的闭塞区（缝隙深处、蚀坑内部）里转为析氢。与它配套还必须有电子通路（金属本体：螺栓、支架、焊缝）把电子从阳极送到阴极。
三条缺一，回路不闭合，腐蚀速率归零。⚠ 请特别注意②与③里各藏着一条路：离子通路与电子通路是两条不同的路，它们走的介质不同、断法也不同。电子通路太容易存在了，以至于在多数人的心智模型里它根本不算一个条件——1.7 与第 2 讲会反复为这件事付代价。
为什么这一条要放在全课最前面。因为它把「防腐要做什么」从一张记不住的做法清单，变成一张只有四类的对策表——而且每一条做法都能被问一句：你断的是哪一条？
| 对策类 | 它动的是哪一条 | 本课里的具体动作 |
|---|---|---|
| Ⅰ 改驱动力与阳极定位 | 条件① | 选材使相邻金属电位接近、镀层匹配、缓蚀剂成膜钝化、牺牲层把阳极转移到不要紧的地方 |
| Ⅱ 断电解质通路 | 条件②的离子通路，以及配套的电子通路 | 形面允许排流不积液、排水孔开在真低点、呼吸口防倒灌、绝缘隔离、防磨护套、走位避开飞溅与滴落 |
| Ⅲ 改几何与面积 | 条件①与③的相对大小 | 宁大阳极小阴极、消缝隙与搭接积水、涂层涂在哪一侧、加壁厚裕量把到穿孔时间买回来 |
| Ⅳ 接受腐蚀但改失效模式 | 一条都不断 | 牺牲锌扩散层把纵向点蚀转成横向层蚀——它不减少腐蚀量，它改变腐蚀往哪个方向走 |
⚠ 这张四类对策表是本课归纳的组织轴，⛔ 不是任何标准的既有分类。它的用法只有一个：拿本项目的防腐方案逐条对照，看每一条落在哪一类。只有 Ⅰ 类条目的方案不叫防腐设计——那正是本课要点破的那条直觉（「防腐 ＝ 给会烂的那个件加一层东西」）在方案层面的样子。Ⅳ 类还要单独标出来：它买到的是到穿孔时间，不是更少的腐蚀量。
工程量级。本条只给结构，不给量。腐蚀电位、极化阻抗、液膜电导都是介质与表面状态相关量，本课一律不给单点值；1.7~1.9 会逐个说明为什么不给、以及不给数的情况下判据取什么形式。
易错点。读者最常漏掉的是「电子通路与离子通路是两条路」这件事，具体形态有两种：只在贴合面加一个绝缘垫片、而螺栓仍然金属对金属贯通——电子通路没断；或者只做了密封、而缝隙里仍有换不动的残液——离子通路没断。⇒ 本课要求：凡写「绝缘隔离」的地方，必须点名它断的是哪一条，⛔ 不许只写「加绝缘垫」四个字就算做完。
全课符号口径（⛔ 全课统一，正文禁止裸写歧义形式）。本课有两组符号极易撞名，在这里一次钉死；第 5 讲与关键公式详解里会按这张表兑现。
| 符号 | 含义 | 单位 | 口径与禁令 |
|---|---|---|---|
| E_a | 阳极的腐蚀电位 | V（须带参比电极） | ⚠ 与 Arrhenius 式里的表观活化能 Ea 只差一个下标：本课凡表示电位一律带下标写 E_a、E_c，活化能一律写 Ea 且只在第 5 讲的射程讨论里出现，⛔ 两者不得混用、⛔ 不得互相代入 |
| E_c | 阴极的腐蚀电位 | V（须带参比电极） | 与 E_a 必须同参比电极、同介质、同表面状态才可相减 |
| I_galv | 电偶电流 | A | 本课不给数值 |
| i_a | 阳极电流密度 | A/cm² | i_a ＝ I_galv / A_a |
| A_a / A_c | 阳极 / 阴极的有效润湿面积 | cm² | ⚠ 是润湿面积不是几何面积——干的那部分不参与 |
| R_sol | 溶液（电解质）电阻 | Ω | ⛔ 电偶式里的电阻一律写 R_sol 与 R_pol，正文、图与图注禁止裸写表示电阻的 R |
| R_pol | 两侧极化电阻之和 | Ω | 同上 |
| R | 通用气体常数 ＝ 8.314 J/(mol·K) | J/(mol·K) | ⚠ 裸写的 R 在本课只表示气体常数，只在第 5 讲讲 Arrhenius 型速率—温度关系的成立射程时出现 |
| F | 法拉第常数 ＝ 96485 C/mol | C/mol | 全课统一取这一显示值，正文、公式、图与图注一律写 96485 |
| M / n | 摩尔质量 / 每摩尔金属转移的电子数 | g/mol · 无量纲 | 取值见 1.2；⛔ 铝的 n 是 3 不是 2 |
| δ_wall | 有效壁厚 | — | 平台相关量，本课不给数 |
| v_perf | 纵向穿透速率 | — | 平台相关量，本课不给数 |
| t_perf | 到穿孔时间，t_perf ≈ δ_wall / v_perf | — | 只作判据式，⛔ 不代入数值求解、⛔ 不据此承诺寿命 |
| E_pit | 点蚀击穿电位 | V | 只作判据形式（E > E_pit 时点蚀形核），本课不给数 |
1.2 法拉第定律是「失重 ↔ 穿透深度」之间唯一的桥，⛔ 它不是寿命预测器
是什么。通过阳极的电量 I·t 除以 n·F 得到被溶解金属的摩尔数，再乘摩尔质量得到质量：
m ＝ I·t·M / (n·F)
把 m 除以密度与受蚀面积，就得到平均穿透深度：
d_avg ＝ m / (ρ · A_a)
参与这两步换算的常数全部是可给准确值的物性与标准值，全课统一如下：
| 量 | 取值 | 来源与口径 |
|---|---|---|
| 法拉第常数 F | 96485 C/mol | 标准值；全课只用这一个舍入 |
| 铝 M / n | 26.98 g/mol · n ＝ 3 | IUPAC 标准原子量，四位有效数字显示；n 取常见氧化态对应的电子数，这是本式的一个显式假设 |
| 锌 M / n | 65.38 g/mol · n ＝ 2 | 同上 |
| 铁 M / n | 55.85 g/mol · n ＝ 2 | 同上 |
| 铝密度 ρ | 2.70 g/cm³（室温） | 物性值 |
| 锌密度 ρ | 7.14 g/cm³（室温） | 物性值 |
为什么它必须出现在第 1 讲。因为试验台上能称出来的是失重，而设计关心的是壁厚还剩多少——这两个量之间只有这一座桥。它同时也是牺牲锌层「能顶多久」的唯一记账工具：同样的电量，扣在锌上还是扣在铝上，扣掉的体积不一样。
工程量级：走一遍量纲，用一组教学假设值。⚠ 下面这组输入是教学假设值，只为走通量纲与建立一次尺度感，不对应任何平台、任何工况、任何介质，⛔ 禁止取用。之所以必须标死，是因为式子里的 I（腐蚀电流或电偶电流）是介质、面积比、极化行为与几何共同决定的量，本课不给它任何值。
设 I_galv ＝ 1×10⁻⁵ A（10 μA），A_a ＝ 1 cm²，t ＝ 1 年 ＝ 3.1536×10⁷ s：
- 电量 Q ＝ I·t ＝ 1×10⁻⁵ × 3.1536×10⁷ ≈ 315.4 C；
- 若溶解的是铝（n ＝ 3）：摩尔数 ＝ Q/(n·F) ＝ 315.4/(3×96485) ≈ 1.09×10⁻³ mol；质量 m ≈ 1.09×10⁻³ × 26.98 ≈ 2.94×10⁻² g（约 29 mg）；体积 ≈ 0.0294/2.70 ≈ 1.09×10⁻² cm³；平均穿透深度 d_avg ≈ 1.09×10⁻² cm ≈ 0.11 mm；
- 同样的电量若扣在锌上（n ＝ 2）：摩尔数 ≈ 1.63×10⁻³ mol；质量 ≈ 0.107 g；体积 ≈ 0.107/7.14 ≈ 1.50×10⁻² cm³；等效厚度 ≈ 0.15 mm。
⇒ 后一行就是牺牲层记账的形式：同一份电量落在锌上换来的是锌层的消耗，不是壁厚的消耗。牺牲层的寿命账要按它自己的 M、n 与密度单独算，⛔ 不能拿铝那一行代替。
易错点（三个，都很高发）。
① 把平均穿透深度当成点蚀深度用。d_avg 的分母是整个阳极面积 A_a。而点蚀是电流集中：同样的 I_galv，若只落在阳极面百分之一的一个蚀坑上（仍属上面这组教学假设），i_a 就上到一百倍，坑底深度与 d_avg 这个数完全无关。⇒ 拿 0.11 mm 这类平均值去判「离穿孔还有多远」，对点蚀件是严重乐观。1.4 会说明为什么换热器外腐蚀的主敌恰恰是点蚀。
② 忘了 n。铝取 n ＝ 3，写成 2 的话量纲照样对、结果直接差 1.5 倍（把上面的算例换成 n ＝ 2，d_avg 会从约 0.11 mm 变成约 0.16 mm）。这个错不会被任何量纲检查抓到。
③ 反过来用。拿实测失重反推一个「腐蚀电流」，再拿这个电流去推「还能撑几年」。⛔ 这条式子只是换算：它算得出「一定电量对应多少金属」，算不出「多久会穿」——因为 I 本身是未知的，而且它在服役期里既不恒定也不均匀。把一个记账换算式当成寿命预测器，是本课在验收侧要反复堵的那类动作的源头。
1.3 腐蚀形态按「阳极区被什么定位」分类——这条轴直接把形态翻成对策
是什么。教科书的腐蚀类型表通常按名称往下数：均匀 → 点蚀 → 缝隙 → 电偶 → 晶间 → 应力腐蚀 → 丝状 → 冲刷。沿这条线索数，必然漏掉两整类：
- 漏类甲：机械—电化学耦合类——气蚀腐蚀、冲刷腐蚀、微动腐蚀。它们在腐蚀类型表里常被放进附录或干脆不放，而在整车热管理里它们恰好长在泵、窄流道与振动接触面这三个必然存在的位置上。
- 漏类乙：非电化学的介质损伤——聚合物在高温乙二醇里的水解、弹性体溶胀与应力开裂、增塑剂抽出。它们不是腐蚀，但与腐蚀同属「介质吃材料」这个问题域；读者拿一张金属腐蚀清单查一遍，会把它们整类漏掉，而清单看起来是完整的。
本课因此换一条轴：阳极区是被什么定位的。⚠ 这条轴是本课自建的分类轴，⛔ 不是任何标准或既有资料里的分类法；引用它时请说明出处是本课的归纳。
| 阳极区被什么定位 | 形态 | 对策方向 |
|---|---|---|
| ① 无定位 | 均匀腐蚀 | 壁厚裕量 |
| ② 由几何定位 | 缝隙腐蚀、垢下腐蚀、滞流段氧浓差 | 改几何与排水 |
| ③ 由钝化膜或屏障的缺陷定位 | 点蚀、丝状腐蚀 | 膜与屏障的完整性、牺牲层 |
| ④ 由异种金属定位 | 电偶腐蚀、金属离子沉积腐蚀 | 电位匹配、面积比、隔离 |
| ⑤ 由金属组织定位 | 晶间腐蚀、层状腐蚀 | 材料与状态（去向 H1-01 热管理用铝合金牌号、性能与选材） |
| ⑥ 由力学作用持续剥膜定位 | 气蚀腐蚀、冲刷腐蚀、微动腐蚀、应力腐蚀开裂 | 流速、减振、配副（去向 G5-04 泵的气蚀、空气分离与可靠性、H6-02 阳极氧化、锌层与电偶腐蚀防护；⚠ 微动腐蚀与应力腐蚀开裂的力学侧另去 I6-01 振动、热冲击与压力脉冲耐久设计） |
为什么用这条轴。因为它把「形态」直接翻成「对策」：阳极区由谁定位，就去改谁。②去改几何与排水，③去改膜的完整性与加牺牲层，④去改电位匹配、面积比与隔离——正好落回 1.1 那张四类对策表的 Ⅲ、Ⅳ 与 Ⅰ 类上。按名称罗列的类型表做不到这一点：它告诉你「这叫缝隙腐蚀」，但不告诉你该动哪个设计变量。
工程量级。本条不含任何量，它是一条分类轴。⛔ 表里的顺序不代表发生概率或严重程度的排序。
射程（哪些讲透，哪些只给去向）。①②③④在本课的气侧（第 2 讲）与水侧（第 3 讲）各讲透一遍；⑤⑥只给形态识别与去向，⛔ 本课不展开材料状态与配副设计；非电化学的那一类（漏类乙）只在分类里留一个格子并给去向 H4-01 密封材料（EPDM/HNBR/氟胶）选型、H7-01 冷却液（乙二醇型）配方、性能与劣化。
易错点。①把这条轴当成既有的标准分类法引用——给它一个它没有的权威，下游拿它去对标别的资料必然对不上；②只用这张表做「命名」而不做「定位」：认出「这是缝隙腐蚀」只完成了一半，另一半是顺着②那一行走到「改几何与排水」；③把机械载荷造成的疲劳与断裂也塞进这张表——那不属于「介质造成的材料损伤」，去向 I6-01 振动、热冲击与压力脉冲耐久设计。
1.4 点蚀可怕的不是速率快，是它的方向正对着壁厚
是什么。铝靠表面氧化膜维持钝化。氯离子在膜的薄弱点——第二相粒子、划痕、涂层针孔——吸附并把膜击穿，裸露出来的那一小块金属成为极小的阳极，而周围大面积的完好钝化膜是阴极。这本身就是一个天然的小阳极大阴极，不需要任何异种金属参与。蚀坑一旦形成还会自催化：坑内金属离子水解产酸，氯离子为维持电中性向坑内迁移，坑口被腐蚀产物盖住、液换不动，于是坑内环境越来越恶劣、越扎越深。按 1.3 的轴，它属第③类——阳极区由钝化膜缺陷定位。
为什么它是外腐蚀防线要打的主敌。因为换热器的最终失效判据是穿孔泄漏，既不是失重也不是外观。点蚀是唯一一种「失重很小但已经漏了」的形态：它的面积极小，称重称不出来，外观也可能只是一个不起眼的点，而它的方向是纵向的，直接对准壁厚。⇒ 一条判据由此定死：按到穿孔天数／穿透深度验收，⛔ 不按失重验收。这条判据在第 5 讲的验收矩阵里会再出现一次。
工程量级。⛔ 不给数：点蚀萌生电位、蚀坑扩展速率都是合金牌号、状态、介质与温度相关量，本课不给任何单点值。本课给的是两样东西——判据形式：E > E_pit 时点蚀形核；以及设计口径：验收取到穿孔天数或穿透深度。E_pit 的取值须由本项目在实际介质与温度下测。
易错点。①拿失重或外观放行——两者对点蚀都不敏感，1.2 的易错点①已经从算术上说明了为什么；②以为涂层能挡住点蚀——涂层针孔恰恰是点蚀的优选起始点，因为针孔下方既有电解质、又有一个天然的小阳极大阴极几何，这一条是第 2 讲那个「涂层涂在哪一侧」结论的物理根据；③把点蚀与均匀腐蚀混为一谈，用平均穿透深度去估寿命。
1.5 缝隙腐蚀是几何定义的，不是材料定义的——同一种金属自己跟自己搭接也会烂
是什么。判据只有一条：有没有一个进得去、出不来、换不动的窄间隙。搭接面、垫片下、卡箍下、螺栓压痕、护板与件之间的凹兜——只要间隙窄到能靠毛细留住液体、又宽到液体进得去，缝内的溶液就换不动：溶解氧先被消耗完，缝内成为贫氧区（阳极），缝外的富氧面成为阴极；缝内水解产酸并富集氯离子，反应自加速。按 1.3 的轴，它属第②类——阳极区由几何定位。
为什么它把「选材做对了」这件事作废。缝隙腐蚀不涉及异种金属，也不需要电位差：纯靠几何就能造出一个大阴极小阳极的电池。⇒ 它是 1.1 那张对策表里 Ⅲ 类（改几何与面积）之所以不可省略的直接原因——一份只有材料与镀层条目的防腐方案，对缝隙腐蚀是完全无效的。
工程量级。⛔ 不给数：临界缝宽、缝内 pH 都是体系相关量。本课给的是可核对的设计动作：消缝隙（连续焊、密封填实，或者干脆做大间隙让它冲得动）、缝口朝下、缝内不留吸水材料、搭接处不做异种金属。
易错点。把缝隙腐蚀当成「密封没做好」的后果，于是去加一圈密封胶——⚠ 半封的缝比不封的缝更危险：水还是进得去，但干不了。这与本课要点破的那条直觉同源：半封 ＝ 只做了「不进液」的一半，把「不积液」那一半做没了。第 4 讲讲防护等级与排水时，同一个错会以另一种形态再出现一次。
1.6 丝状腐蚀长在漆膜下面，它把涂层完整性从「外观项」变成「防腐项」
是什么。在有机涂层下的铝或钢表面，腐蚀从一个破损点出发，沿涂层与基体的界面呈丝状向前扩展：丝头是贫氧的活性阳极，丝尾是富氧的阴极与腐蚀产物，靠界面处的水汽与离子迁移推进。诱因是三者共在：高湿 ＋ 可溶性盐残留 ＋ 涂层附着力不足或前处理不良。按 1.3 的轴，它与点蚀同属第③类——阳极区由屏障的缺陷定位。
为什么它必须在讲形态时就点名。因为它是唯一一种「涂层看着还在、下面已经烂了一大片」的形态。由此推出两件事：①涂装的前处理与封边不是工艺内部的事，它是防腐设计的验收项；②涂层的破损点（石击、装配划伤、切边、孔边）必须被当作缺陷源单独列出来，⛔ 不能只算外观。⇒ 它把「涂层是一片完整的屏障」这个默认前提改成「一片屏障 ＋ 若干个缺陷点」，而缺陷点同时是点蚀与丝状腐蚀的起始源。
工程量级。⛔ 不给数：扩展速率与临界湿度都是涂层体系相关量。本课在这一节给的是设计侧动作：切边与孔边做封边处理、避免可溶性盐残留（钎剂残留与清洗的工艺侧去向 H6-01 铝换热器防腐涂层与耐盐雾设计、H6-03 表面处理的过程控制、检验判据与特殊过程审核）、装配划伤区补涂。涂层体系怎么选、涂在哪一侧、怎么验收，在第 2 讲展开。
易错点。把涂层验收只做成膜厚与外观两项。膜厚合格、附着力合格，而前处理残留的可溶性盐没查，丝状腐蚀照样发生。⛔ 本课不给膜厚与附着力的判据值——工艺窗口与检验判据的去向是 H6-03 表面处理的过程控制、检验判据与特殊过程审核。
1.7 电偶腐蚀要三个条件同时成立：电位差只提供驱动力，它一个人决定不了速率
是什么。电偶电流由一个分式给出：
I_galv ∝ (E_c − E_a) / (R_sol + R_pol)
分子是两种金属腐蚀电位之差，它给驱动力；分母是溶液电阻与两侧极化电阻之和，它给限制。三个必要条件仍然是 1.1 那三条的具体形态：有电位差、有电解质把两者连起来（离子通路）、有金属贯通（电子通路）。⚠ 缺一不可——干燥处的异种金属接触、被绝缘套完全隔开的接触、以及在极低电导介质里相距较远的两块金属，都可以有很大的电位差而几乎不腐蚀。
为什么必须写成分式，而不是写成一句「电位差不能太大」。因为工程上「这两种金属能不能挨着」常被问成一个只看电位差的问题；而现实里有电位差却不烂的组合到处都是，有电位差且烂得很快的组合又往往输在分母与面积上。写成分式，读者才拿得到第二个和第三个可动的旋钮：
- 把分母做大——低电导介质、拉长电流路径（把接触点与润湿区分开）、绝缘隔离（直接把分母做到无穷大）；
- 改面积——1.8 单独讲。
工程量级。电位差可给区间，但必须带三项口径（参比电极、介质、表面状态），见 1.9；R_sol 与 R_pol 不给数——它们是介质电导、氧供给与表面状态的相关量。⚠ 工程实务里流传若干「电位差小于某个值就可以直接接触」的经验门槛，本课不给单值：不同来源给出的门槛并不一致，且各自绑定不同的介质、面积比与暴露条件。⇒ 本课的替代判据是接头排序：把接头按 A_c/A_a 与「会不会滞水」两项排序，治最坏的那几个。取用任何一个流传门槛之前，必须核清它绑定的介质与面积比条件。
易错点。只查电位差就下结论，两个方向都会错：往严里判——把大量本来安全的组合禁掉，付出不必要的隔离件成本与装配风险；往松里判——电位差不大但面积比恶劣的组合（小铝件接大面积不锈钢）被放行，而那恰恰是最快穿孔的形态。

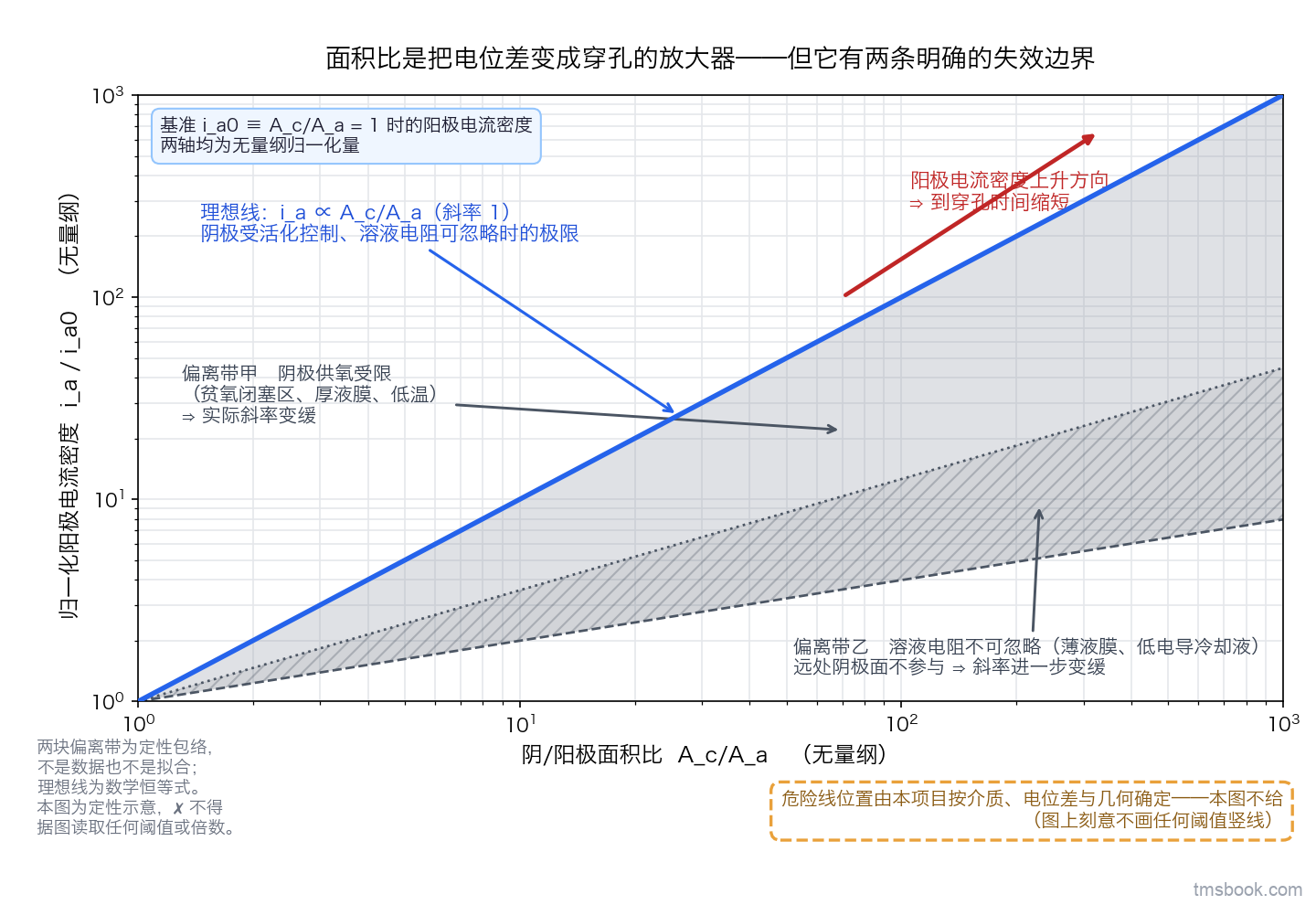

1.8 面积比是把「有电位差」变成「快速穿孔」的放大器，⛔ 但它没有普适阈值
是什么。电偶电流 I_galv 要在阳极面上摊开，得到阳极电流密度：
i_a ＝ I_galv / A_a
同时，阴极的润湿面积越大，单位时间能被消耗的电子越多，I_galv 本身也越大。两者叠加，i_a 随 A_c/A_a 上升。⇒ 小阳极大阴极是灾难形态：铝小件接大面积不锈钢或铜、铝管接钢支架、铝壳接钢法兰，都是这个形态。
为什么这条把「面积」从装配参数变成防腐参数。因为穿孔由局部电流密度决定，不由总失重决定。同一个 I_galv，摊在一整片铝面上可能几十年不穿；挤进一个垫圈压痕里，就是两年漏。这是 1.2 那个算例的易错点①在结构层面的对应物，也是第 2 讲「涂层涂在哪一侧」那条结论的算术根据——涂层不是让阳极消失，是让 A_a 缩小。
工程量级：⛔ 不给阈值。A_c/A_a 的危险线取决于电位差、介质电导、阴极极化行为与电流路径长度，不存在一个跨介质跨结构通用的数，须由本项目按实际接头与介质实测或系统仿真确定。本课只给三样：
- 方向——比值越大越坏；
- 判据形式——把接头按 A_c/A_a 排序，再叠加「会不会滞水」，取最坏的几个做隔离或改面积；
- 一条硬动作——⛔ 禁止出现「裸露小铝件 ＋ 大面积阴极 ＋ 已知会滞水」这个三连。
易错点：把 i_a ∝ A_c/A_a 当成在任何条件下都成立的定律。它有两条明确的失效边界，必须与公式一起记，否则读者会拿它去解释所有现象，包括它解释不了的：
- 阴极供氧受限时（贫氧的闭塞区、厚液膜、低温）——阴极反应先饱和，再加大阴极面积不再增加 I_galv；
- 溶液电阻大时（薄液膜、低电导冷却液）——电流只在接触点附近很短的距离内有效，远处的阴极面根本不参与。
⇒ 这两条边界解释了两类现场现象：为什么泡在液体里的大件电偶效应有时比想象的弱；以及为什么薄液膜下的破坏总是集中在接触点周围一圈，而不是均匀分布在整个阳极件上。
1.9 电位序自带三项口径，⛔ 换一套介质不许照抄——不锈钢在序里出现两次就是证据
是什么。常见的电偶序（腐蚀电位序）是在含氯水溶液里、相对某个参比电极、对特定表面状态测出来的一列腐蚀电位，三项口径缺一不可。从阳极端到阴极端的定性次序是：镁 → 锌 → 铝合金 → 碳钢 → 不锈钢（活化态） → 铜与黄铜 → 不锈钢（钝态） → 钛与石墨。⚠ 同一个不锈钢在同一张序里占两个位置：钝态时位于贵端（比铜还阴极），在缝隙、滞水、贫氧处失去钝化之后，电位跌回碳钢附近。⛔ 本讲不列区间数值——含氯水溶液序的区间值、三项口径的具体写法与两栏对照图在第 2 讲给出，并按来源级别二级（转述值，非标准原文）标注、出处须按现行版本核对。
为什么这决定了「查表判阳极」这个动作合不合法。整车冷却液回路里的介质不是含氯水溶液，而是含缓蚀剂的乙二醇水溶液：电导低、常处贫氧、成膜行为完全不同，序位与驱动力都会偏移。⇒ 拿含氯水溶液的序去判冷却液回路里谁是阳极，是典型的跨射程引用。该体系的排序本课不给数，须由本项目用电化学方法在实际介质与温度下实测。水侧的完整展开在第 3 讲。
工程量级。含氯水溶液序的区间值可给（在第 2 讲给，且三项口径同时写明、标来源级别）；冷却液体系里的序位不给数。⚠ 区间的端点不是承诺值，⛔ 不得拿端点当「能做到」或「一定不会超过」来用。⛔ 两套序之间不做任何数值比较，也不许把一套的结论搬到另一套上。
易错点。①只写「铝比钢活泼」而不写介质与表面状态——读者会把这句话搬到任何场合，包括它不成立的那些；②把「保住钝化」当成材料自带的属性——它其实是一个设计目标：缝隙、滞水、贫氧都会让钝态件跌到活化态，于是一个在图纸上安全的组合，在装配后的某一条缝里变成了危险组合。⇒ 1.5 与本节要合起来读：几何能把材料在电位序上的位置改掉。
1.10 整车腐蚀环境要按「介质轴 × 暴露轴」两条轴建，只沿「盐」数会漏掉三整类
是什么。先说这个全集是怎么建起来的。枚举线索的陷阱：沿「盐」往下数（海洋盐雾 ＋ 融雪盐）就停手。沿这条线索必然漏掉三类：
- 漏类甲：不是氯化钠的融雪剂。氯化钙、氯化镁类的潮解临界相对湿度明显低于氯化钠，意味着在更干的天气里它们仍然维持一层液膜；醋酸盐、甲酸盐类除冰液则是另一套化学。
- 漏类乙：非盐的道路与使用化学品。碱性洗车液、沥青与路面油、燃油与机油泄漏、轮胎胶粒，以及工业大气的含硫含氮沉降与农业区的氨。
- 漏类丙：车辆自己产生的介质。空调冷凝水、冷却液泄漏后的残留、电池包泄压排出物、制冷剂在异常高温下的分解产物。
于是本课把整车腐蚀环境铺成两条轴：
- 介质轴——海洋盐雾／融雪盐（含氯化钠与氯化钙、氯化镁类）／除冰液／道路化学品（洗车液、沥青、油）／大气沉降（含硫含氮、氨）／粉尘／冷凝水与结露水／车辆自产介质；
- 暴露轴——湿润时间、沉积速率、干湿交替次数、冲刷（雨水是把盐洗掉还是把盐带来）、温度带，以及滞留时间。
⚠ 最后那一项要单独点出来：滞留时间是「布置」给的，不是「环境」给的。它是 1.12 与 1.14 的来源，也是本课与件级试验之间那条判据边界的物理根据。
为什么两条轴都要有。因为同一个件在同一台车上，换一个安装位严酷度就完全不同，而变的往往是暴露轴而不是介质轴。只列介质轴，会得到「全车都在同一个盐环境里」这种结论，于是防腐方案对全车一刀切；补上暴露轴，才谈得上按位置排序、把资源压到最坏的那几处。
工程量级。⛔ 不给数。各介质的沉积速率与各暴露量的取值都属地区与安装位相关量；它们的载荷谱、按整车安装位置的严酷度分级与取值来源在 I6-06 热管理件的环境载荷谱与环境适应性验证（气候·化学·防护·辐射四类非机械载荷），⛔ 本课不给档位号与量值。本课只给两件事：这些量各自改的是三要素里的哪一条（第 4 讲把这条耦合关系铺完）；以及一条恒成立的定性关系。⚠ 关于潮解临界相对湿度，本课只给定性排序：氯化钙与氯化镁类明显低于氯化钠 ⇒ 同样的天气下液膜存在时间更长；具体数值须查物性手册原文后填，本处按来源级别二级（常识性转述）标注。⛔ 该结论只用于解释现象，不得用于反算湿润时间，也不得用于折算试验时长。
易错点。按「下不下雪／下不下雨」估湿润时间。⚠ 湿润时间是多笔加项之和：降水与飞溅、洗车与高压清洗、结露、以及排水不畅造成的滞留。⇒ 湿润时间恒不小于降水时间，按降水估必然低估。这条关系不需要任何数值就成立，它是本课在环境侧最常用的一条定性判据。
1.11 冷凝水与粉尘各有一条独立的作用路径：低电导的水一样能腐蚀
是什么。这两样东西最容易被漏，因为它们既不是盐也不是酸。
- 冷凝水与结露水：几乎不含盐、电导很低，但它提供的正是三要素里的条件②（电解质连通）；而且它出现在看不见的地方——空调箱体内、包体内表面、支架背面、腔体内壁。
- 粉尘：有四条互不相同的作用路径——①作为吸湿性盐的载体把盐固定在表面；②堆积成缝隙（于是 1.5 那条几何机理成立了）；③遮蔽形成贫氧区与垢下腐蚀，同时让人看不见下面已经烂了；④在有流速的地方充当磨料剥膜（落到 1.3 表里的第⑥类）。
为什么这一节值得单列。因为它解释了一个常被当成反例的现象：一台从没去过北方、也没见过海的车，为什么也会在某个支架背面烂。腐蚀不需要盐雾箱，它只需要一层能持续存在的液膜。
工程量级。⛔ 不给数：冷凝水量、粉尘浓度与粒径分布都是整车与地区相关量，其载荷谱去向 I6-06 热管理件的环境载荷谱与环境适应性验证（气候·化学·防护·辐射四类非机械载荷）；结露的判定算法与腔体呼吸换气的算法去向 A2-04 湿空气物理与焓湿图：空调负荷计算基石 与 D5-03 电池包防潮、冷凝水与 IP 防护，本课不重讲。本课给的是两条设计动作：冷凝水必须有组织排放，且排放点不落在异种金属接头或滞水凹兜的上方；易积尘面做成不积尘的角度，或者做成可冲刷的形面。
易错点。以为「低电导 ⇒ 腐蚀性弱」。⚠ 低电导增大的是 R_sol，它限制的是远距离的电偶作用（对应 1.8 的偏离带乙），而对接触点附近的电偶腐蚀与对点蚀几乎没有保护作用。另外要分清两件事：去离子冷却液回路把电导做低，目的是绝缘而不是防腐，那条腐蚀—绝缘双重约束的去向是 H7-02 低电导率冷却液与绝缘要求。
1.12 底盘段有三个位置同时是滞留最重与干湿交替最多的，⛔ 对策不是「涂厚一点」
是什么。融雪盐环境下最重的三处，全部由整车几何决定：
- 车轮后方飞溅锥——自轮胎接地点向后张开的扇形区，含盐水被轮胎连续甩进去；
- 车底积水与滴落线——车底上方件表面的水沿几何低点汇聚并滴落，滴落点下方的件长期承接含盐水；
- 护板凹兜——护板与车身之间朝上开口、能存住泥沙与盐的兜形区。
对策是四条并列的布置动作，⛔ 一条都替代不了另一条：走位避开（不落在锥内、不落在滴落点正下方）；防磨护套（管路与线束在有相对运动处的磨蚀会直接打掉涂层，把 1.6 那条丝状腐蚀的起始源做出来）；异种金属隔离（这三处的接头一律按最坏面积比处理，见 1.8）；形面允许排流不积液（⛔ 不做朝上开口的兜）。
为什么这三处无法靠加严件级试验来补。因为它们贡献的是暴露轴而不是介质轴——试验箱里没有飞溅锥，也没有滴落线。把件级盐雾时数加长，改变的是「这个件在这套介质下能撑多久」，改不了「这个位置每天湿几小时、盐往哪儿积」。这是 1.14 那条判据边界在本讲的第一次落地。
工程量级。⛔ 不给数：锥角、滴落线位置与凹兜尺寸都是整车造型与底盘布置的结果，须由本项目在数模上标出来。本课给的是「怎么标、标出来之后按什么排序」：把落在这三处的件与接头挑出来，按 A_c/A_a 与是否滞水排序，先治最坏的几个。布置本体（离地高度、走高走内侧、护板与护套选型）的展开去向 I2-02 管路走向、固定与整车集成布置。
易错点。把布置侧对策当成「布置工程师的事」，于是防腐方案里一条几何条目都没有，全是材料与镀层条目。⚠ 而几何那几条通常是成本最低、收益最大的一类——这正是 1.1 那张四类对策表要抓的漏：沿「往表面加东西」这条线索建方案，Ⅱ 类与 Ⅲ 类会整类不出现。
1.13 干湿交替比一直湿更狠：干燥段不是休息，是浓缩
是什么。1.10 的暴露轴上有一项叫「干湿交替次数」，它是这一组量里最容易被读反的一个。把一次干湿循环拆开看三条量：液膜厚度在湿段维持一个平台、进入干段后单调下降到接近零、再润湿时跃回；液膜内的氯离子浓度与液膜厚度反向——溶质不走、溶剂走了，于是干段末浓度最高；侵蚀性的峰值既不在湿段也不在干段，而在再润湿的那一瞬：一层被浓缩过的盐被重新溶开，直接铺在金属表面上。
为什么必须在第 1 讲就讲。因为它同时改写两件事的判断。在环境侧：一个「时干时湿」的位置不比「一直湿」的位置温和，往往更狠——这解释了 1.12 那三处之所以严酷，不只是因为盐多，还因为它们干湿交替最频繁。在验证侧：连续喷雾类的谱（试样全程湿润）与有真正干燥段的循环腐蚀谱，侵蚀机制不同——后者对融雪盐实车工况的相关性更好，不是因为它时间长，而是因为它的机制对。⇒ 选谱的判据是「实车该位置有没有干湿交替」，⛔ 不是「哪个谱更严」。谱的展开与验收矩阵在第 5 讲。
工程量级。⛔ 本课不转述任何试验谱的条件参数（盐溶液浓度、箱温、pH、喷雾量、循环时长、段落时长）。涉及的标准（GB/T 10125 与 ISO 9227、ASTM B117、ASTM G85 Annex A3、SAE J2334、VDA 233-102、GMW14872）只写标准号与去向，条件参数与现行有效版本须核原文，引用前须核；⚠ 版次与年份以现行目录为准，⛔ 不写成单一确定值。可写的只有定性鉴别特征（是否酸化、是否全程湿态、有没有真正的干燥段），本处按来源级别二级（转述）标注。
易错点。①以为「有干燥段所以更温和」——方向恰好相反；②把不同谱的小时数横向比大小或互相折算——它们的侵蚀机制不同，⛔ 不可比；③把干湿交替当成只属于试验箱的概念，而在整车侧只统计「有没有盐」。
1.14 件级试验验的是件，布置造成的滞留与冲刷不在任何谱里——件过了不等于车上不烂
是什么。腐蚀试验箱把介质按规定方式均匀施加在试样上，它考核的是「这个件在这套介质下能撑多久」——这是一个真问题，试验对它的回答也是有效的。但车上同一个件的实际寿命，还被三件任何试验谱里都没有的事决定：
- 滞留时间——形面积不积液、排水通不通（1.10 的暴露轴、1.12 的三个位置）；
- 冲刷——雨水在这个位置是把盐洗掉，还是把盐带来；
- 局部沉积——它是不是正对着飞溅锥，上方有没有件在往它身上滴。
为什么这条判据决定了验收矩阵长什么样。因为它要求件级结论必须与布置结论成对才能签字：只有件级结论的放行是不完整的。它同时改写失效复盘的第一问——不是「材料是不是选错了」，而是「它装在哪」。第 5 讲的验收矩阵会把这条落成两行。
工程量级。⛔ 不给数。本课给的是判据形式：件级判据取「到穿孔天数／穿透深度」；布置侧判据取「该位置有没有落在 1.12 那三个最不利位置上、排水路径通不通」。⚠ 两者分列两行，⛔ 不合并成一个结论、⛔ 不互相折算——它们由各自的判据链决定，彼此之间没有因果关系。
易错点（两个方向都要防）。①拿件级结论给整车背书——「盐雾过了所以没问题」；②反向也要防：不能因为「试验不代表实车」就否定试验的价值。试验回答的是「件的相对耐蚀能力够不够」，这个问题是真问题；错的是拿它去回答「车上能撑几年」。
本讲末的两条边界声明。本课接下来四讲会反复走到别的课题门口，这里先把边界钉死，避免同一件事在两处查到两张不同的表：
- 与环境适应性的边界。本课收的是「环境载荷 → 腐蚀三要素」的耦合层——一条内容若回答的是「这个环境量怎么改变了湿润、侵蚀性、反应速率、屏障完整性或几何」，属本课；若回答的是「这个环境量取哪一档、档位从哪来、验证项怎么定义」，属 I6-06 热管理件的环境载荷谱与环境适应性验证（气候·化学·防护·辐射四类非机械载荷）（气候、化学、防护、辐射四类非机械环境载荷的完整载荷谱与按整车安装位置的严酷度分级）。⛔ 本课一律不给档位号。
- 与材料工艺的边界。涂层、阳极氧化与镀层的材料与工艺本体归 H6-01 铝换热器防腐涂层与耐盐雾设计、H6-02 阳极氧化、锌层与电偶腐蚀防护，其过程控制、膜厚与检验判据归 H6-03 表面处理的过程控制、检验判据与特殊过程审核；本课只判「这条路能不能走、走了断的是三要素里的哪一条」，⛔ 不给限值与工艺窗口。
⇒ 带着 1.1 那张四类对策表进入第 2 讲：气侧的每一条动作，都要先回答同一个问句——你断的是哪一条？
