I6-02 密封与接头寿命设计与加速试验对标

课程代码 I6-02 · 板块 I 结构设计与工程化 / 可靠性与耐久设计 时长 约 4.0 小时（7 讲） 前置 I3-02 静密封/动密封结构设计与选型；H4-01 密封材料选型；I6-01 交变载荷耐久（压力脉冲/振动基础）；I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 I6-02 大纲的完整展开版

---

引言：寿命是一个交点，不是一段老化时长

在密封耐久的评审会上，最常听到的一句结论是「这个密封能用 N 年」。这句话读起来毫无破绽——也正因为毫无破绽，它多半不是结论，而是一段老化时长换了个说法：件在某个温度的箱子里放了多久、拿出来没漏，于是这个时长被折成了 N 年。本课要做的第一件事，就是把这句话拆开，拆成三个来源完全不同的量加一条判据；三样缺一，那句话说的不是寿命。

钉子 A —— 密封的寿命不是材料的寿命，是接触应力 σ(t) 首次跌到临界密封比压 σ_crit 的那个交点的时间。这个交点由三个产地完全不同的量共同定：σ₀（起点）由结构定——压缩率、沟槽填充率、螺栓预紧、压接率，它是 I3-02 静密封/动密封结构设计与选型 的交付物；衰减律（σ(t) 怎么掉）由胶料—介质—温度三者定，而只有恒压缩量下的剩余反力试验（CSR）直接测它；σ_crit（终点线）由界面定——表面粗糙度、压差、介质分子，以及你选的那一条泄漏判据。把三者画在同一条时间轴上，寿命 t_life 就是那条下降曲线与那条水平线的交点。

这条定义把「密封老化」从一个形容词变成一个可判定的量：它规定了要测什么（σ(t)，⛔ 不是硬度也不是外观）、要与谁比（σ_crit，⛔ 不是一个可以从手册上抄来的通用值——它不是材料常数，换一条泄漏限值它就变）、以及什么时候算失效（交点，⛔ 不是「看起来还行」）。它也顺带把验收的落点挪了位置：要问的是寿命末期那一刻 σ 还够不够，⛔ 不是新件下线时 σ₀ 够不够大——这两件事之间隔着整条衰减律。⇒ 全课第一条可执行动作：拿到任何一句「这个密封能用 N 年」，先问它把这三个量分别取成了什么、泄漏判据是哪一条。

钉子 B —— 加速只压缩时间，⛔ 不改变机理；「跑完没漏」不是加速试验的产出，「失效模式与实车一致」才是。加速因子 AF 的全部含义只有一句：同一条退化曲线换一个时间刻度。机理一换——玻璃化转变、新的降解反应、氧扩散受限、介质相变、挤出转成破坏——AF 这个数照样算得出来，而它已经没有含义，并且没有任何一步计算会报错。这是本课最危险的一种失败：它不表现为一个算错的数，而表现为一份完整、自洽、每一栏都填满了的报告。⇒ 每一份加速试验方案必须交出三样：失效模式一致性证据（拆检 + 断面/形貌 + 多温度点曲线族的平行性）、Ea 的多温度点拟合与残差、以及「目标寿命 → 加速点 → 时长/循环」的折算表。⛔ 三样缺一，那个「通过」不可判定。

⚠ 还有一条直觉必须在开课就拆掉，因为它会让上面两根钉子全部失效：「橡胶老化会变硬，变硬就压得更紧，所以老化对密封是安全侧的」。这条直觉在日常经验里很硬（老化的胶圈摸上去确实又硬又脆），而它在密封力这一层上方向恰好相反：热氧老化以交联为主时，卸载状态下量到的硬度确实上升，而恒压缩量下的剩余反力同时在下降——持续发生的化学应力松弛把承力网络在已经变形的状态下重建了一遍，新建的那部分网络在当前变形下不承力。⇒ 硬度与密封力是两个不同状态下的两个量：一个在卸载态量表面抗压入，一个在恒压缩态量剩余反力；化学松弛发生时，它们朝相反方向走。

读反了这一条，会做出两个具体的错误动作，本课在第 1 讲把它们各自钉死：

错误动作一：拿硬度（Shore A / IRHD）上升当作「还没坏」的证据，甚至把硬度变化量写进老化验收判据。后果是一整份老化数据里，没有任何一个量在测真正在衰减的那个量——报告全部达标，而件在实车上缓漏。⇒ 正确方向相反：老化验收里必须至少有一个恒压缩量下的力学量（CSR 的剩余反力保持率）；硬度与拉伸保留率只用来判是哪一支机理（交联为主还是断链为主），⛔ 不用来判密封力还剩多少。

错误动作二：为「提高密封力」去选一个初始硬度更高的牌号。这是拿 σ₀ 去换跟随能力：高硬度胶在同一压缩率下 σ₀ 确实更高，但寿命判据是 σ(t) 与 σ_crit 的交点——抬高起点既没有改善衰减律（CSR 曲线的斜率），也没有降低 σ_crit，而低温回弹与对界面张开的跟随能力往往更差，装配力与沟槽填充率还会同时被顶到边界（这一侧的本体归 I3-02 静密封/动密封结构设计与选型）。⇒ 正确动作是去改衰减律（配方与介质相容性、降低件的暴露温度）与 σ_crit（界面粗糙度、用防挤出背环把间隙压小），⛔ 不是去抬名义硬度。

⚠ 与它相邻但完全不同的一件事：抗挤出确实随胶料模量升高而变好——挤出由间隙、压差、模量三者共同定，那是一条独立的判据链。⛔ 但不得拿这条链去反推「硬 = 密封力大」：两条链各由各的判据定。

本课的射程与去向。本课讲的是「σ 怎么随时间掉下去、掉到哪条线算完、以及怎么在台架上把这段时间压缩到可做」，⛔ 不讲密封结构本身怎么设计，也不讲统计方法本体。与本课相邻的二十来件事各有属主，遇到时按下面这张表转出去（⚠ 这张表要与正文各讲的去向一一对得上：正文里出现过的每一个去向，这里都能查到）：

• σ₀ 的结构本体（沟槽设计、压缩率、接头选型）→ I3-02 静密封/动密封结构设计与选型；胶料—介质相容性与牌号选型 → H4-01 密封材料（EPDM/HNBR/氟胶）选型；
• 泄漏率的单位换算、氦当量折算与年泄漏预算分配 → I3-01 系统密封等级与泄漏率目标设定；泄漏路径分析与防漏对策 → I3-03 冷媒/冷却液泄漏路径与防泄漏设计；检漏方法与判读，以及快速气体减压等破坏性试验方法体系 → L1-03 密封、耐压、爆破与泄漏试验（⚠ 这一门的射程含试验方法体系那一层，⛔ 不只是「怎么检漏」——1.7 里那条「本课不引任何快速气体减压试验方法标准的条款」指的就是它）；
• 统计口径、置信度、删失处理与样本量—时长的交换 → I6-04 可靠性目标、分配与寿命数据统计（TMS 可靠性量化入门）；索赔表与场端在役数据的口径 → M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计；
• 动密封磨损与按动作次数定寿 → I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证；腐蚀与环境适应性 → I6-03 腐蚀防护与环境适应性设计；载荷谱构造与疲劳寿命 → I6-01 振动、热冲击与压力脉冲耐久设计 与 J5-03 振动、模态与随机振动疲劳（压力脉冲与振动载荷谱的构造在 I6-01 振动、热冲击与压力脉冲耐久设计，振动谱本体与随机振动疲劳寿命计算在 J5-03 振动、模态与随机振动疲劳；本课两门的输出都只用不重定）；
• 冶金连接（钎焊/焊接）那一类接头不存在「密封力衰减」这个问题，失效走缺陷与腐蚀穿孔 → H2-01 铝换热器钎焊原理与钎料/钎剂体系 与 I3-03 冷媒/冷却液泄漏路径与防泄漏设计；
• 验证条目的登记格口与受控变更 → M1-03 DVP&R 与验证计划管理；旋转部件的耐久矩阵 → G1-05 压缩机润滑、可靠性与湿压缩防护；商用车的目标寿命口径 → P1-01 重卡发动机冷却与大功率散热系统；
• 使用剖面里「件本身」的温度分布与极端工况定义 → B1-01 整车热平衡与全工况热负荷谱分析 与 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡（全课折算的共同输入，⛔ 不用环境温度代件温度）；项目目标寿命与泄漏率验收限的需求分解 → B1-02 需求逐级分解：整车 VTS → 系统 SSTS → 零部件；整车耐久路试的等效里程口径 → L4-06 整车耐久路试中的热管理验证：强化路谱、等效里程与失效闭环；
• 管路走向与固定（它同时决定件的温度环境与振动输入）→ I2-01 机舱布置（Packaging）与热害规避；装配防错与产线管控（半插到位、来料混批那几支的对策）→ I5-01 面向制造与装配的设计（DFM/DFA） 与 M2-03 供应商质量与来料控制。

⚠ 关于标准：本课涉及压缩永久变形、压缩应力松弛、温度循环与制冷剂软管等多个标准体系，讲义一律只给标准号与去向，⛔ 不写条款内容、试样形制、循环档位与限值；版次与年份以现行目录为准，引用前须核原文——尤其要先核它自己的射程（这条标准管的是不是你手上这件事），射程比版本号更容易引错。

七讲就是这条判据的七层：

• 第 1 讲把 σ(t) 的度量口径钉死（CS 是卸载回弹后的几何量，CSR 才是密封比压的直接度量），并把退化机理按「什么在改变 σ(t) 或 σ_crit」摊成四类；
• 第 2 讲把 σ_crit 与泄漏判据绑成一对，并把渗透、界面缺陷、旁路三支泄漏分开——只有其中一支才是寿命判据支；
• 第 3 讲把同一套判据搬到接头上：那里 σ 由金属件维持，作用在同一个 σ 上的衰减律不止一条；
• 第 4 讲讲怎么把这条衰减曲线在时间轴上压缩（Arrhenius 的三条前提、两套常数、Ea 的自拟合），以及压缩的合法边界为什么是五类而不是一类；
• 第 5 讲把压缩倍数折成一份可执行的台架方案：使用剖面、温度谱的损伤加权、加速点怎么摸、组合谱怎么编排；
• 第 6 讲讲台架数据怎么变成一个可判定的寿命结论（Weibull 与 B10 在密封场景下的判读）、以及怎么与实车对标；
• 第 7 讲讲换一个对象时，这套判据的哪五个输入必须重定，以及 DV/PV 与回标定闭环。

全课最后收在一张一页的密封寿命与加速试验方案表上：每一栏都要写清它的填写判据，而不是只填一个数。⇒ 如果你只带走一件事，请带走那条自检——三个量、一条判据、三份产物；一份「密封耐久已验证」的报告答不出这几问，它就还没有被验证。

第 1 讲　密封退化的物理机制与 CS/CSR 度量口径

「这个密封件能用多少年」——这是本课要回答的问题，也是整个热管理系统里最容易被含糊过去的一个问题。含糊的根子在于：多数人回答它的时候，脑子里想的是材料还能撑多久（胶老化到什么程度、硬到什么程度、外观有没有裂），而实车上漏不漏，取决于这个件此刻还在这条界面上压着多大的力。这是两件事：它们的度量方法不同、加速方法不同，而且在最关键的那一处，结论方向相反。

这一讲干五件事：把寿命的工程定义钉死成一个交点；把会改变这个交点的退化机理画成一张不漏整类的全集；把「衰减到底是什么形状」说清楚（它直接决定试验什么时候能停）；把度量口径分成四档，说明为什么只有其中一档直接对应密封比压——而工程上最常用的那一档偏偏不是它；最后划出本讲的射程线，说明哪一类失效根本不归这条判据链管。

⚠ 先说清一件事：这一讲从头到尾几乎不出现可代入的数。起点、终点线、交点时间、各类机理的门槛，全部是平台相关量，本课一律不给数，须由实测确定。「不给数」在这门课里是合格答案，不是缺陷——本课交付的是判据、口径与判别信号，把它套到你自己的沟槽、胶料、介质与泄漏判据上，那些数才会长出来。

1.1 寿命是一个交点，不是一段老化时长

密封寿命的工程定义只有一条：

寿命 t_life ＝ 接触应力 σ(t) 首次跌到临界密封比压 σ_crit 的那个时刻。

写成验收语言就是 σ(t_life) ≥ σ_crit——注意它要求的是寿命末期那一列还够，⛔ 不是新件的 σ₀ 够大。

【三个量，三个产地】这条定义里有三样东西，它们的来源完全不同，缺一样这句话就不成立：

• σ₀ ——起点，由结构定：压缩率、沟槽填充率、螺栓预紧、压接率。它是结构设计的交付物，本体在 I3-02 静密封/动密封结构设计与选型；本课只把它当接口用（「σ₀ 从哪来」这一层），⛔ 不给任何压缩率取值范围，也⛔ 不给「压缩率越大越好」这类方向性建议——压缩率同时抬高装配力与挤出风险，它的窗口是那门课的活。
• 衰减律 ——σ(t) 怎么掉，由胶料—介质—温度三者共同定。它是本课的主线，而只有恒压缩量下的剩余反力试验（压缩应力松弛 CSR）直接测它（1.4 展开）。
• σ_crit ——终点线，由界面定：表面粗糙度、压差、介质分子，以及你所选的那一条泄漏判据（你允许它漏多少）。σ_crit ⛔ 不是材料常数、⛔ 不存在可引用的通用值——这一条在第 2 讲讲透。

把三者画在同一条时间轴上：σ₀ 是起点，σ(t) 是从起点出发的一条下降曲线，σ_crit 是一条水平线（更准确地说是一条带，见下），寿命就是曲线与那条线的交点。

【为什么要把定义写成交点】因为这样一写，「密封老化」就从一个形容词变成了一个可判定的量。它同时钉死了三件事：要测什么（σ(t)，⛔ 不是硬度、⛔ 不是外观）、要与谁比（σ_crit，⛔ 不是一个通用经验值）、什么时候算失效（那个交点，⛔ 不是「看起来还行」）。

由此得到全课的第一条可执行动作：拿到任何一句「这个密封能用 N 年」，先问它把这三个量分别取成了什么、泄漏判据是哪一条。三样缺一，那句话说的不是寿命，是一个老化时长——它只说明件在某个箱子里待了多久，不说明它此刻还压着多大的力。

【一条判据换一次，寿命就变一次】σ_crit 里装着「你允许漏多少」，所以它随泄漏判据整体上下平移：把限值放宽，这条带下移、交点右移、寿命变长；把限值收紧，正好反过来。⇒ 寿命结论必须与泄漏判据成对报出，同一批数据在两条判据下能报出两个差很远的寿命，而两个都不算错——只要各自把判据写在旁边。本课的硬纪律：寿命结论与泄漏判据必须同口径、同单位、同测试温度与压差。泄漏率的单位换算、氦检当量折算与整车年泄漏预算分配整段归 I3-01 系统密封等级与泄漏率目标设定，本课⛔ 不给任何限值、量级数与换算系数。

【产线检的那一列，不是验收的那一列】还有一处容易被跳过：产线上能检的是 t=0 那一列（装配到位、静态检漏、压装力监控），而验收要求写在 t_life 那一列。两者之间隔着整条衰减曲线，产线全检合格不构成任何关于 t_life 的证据。这就是为什么必须做老化与加速试验，而不是把下线检漏做得更严一点。

【量级】σ₀、σ_crit 与交点时间全部是平台相关量，本课一律不给数——它们取决于沟槽设计、胶料牌号、介质、压差与项目定的那条泄漏判据，须由实测（多温度点 CSR 曲线族 ＋ 泄漏台架）与有限元共同确定。本课可给的只有这条定义式的结构。

【易错点】① 把「材料的最高使用温度」当成密封寿命——那是材料指标，与本件的 σ₀ 和 σ_crit 都无关，它既不知道你的压缩率，也不知道你允许漏多少；② 只报交点时间不报泄漏判据——换一条判据 σ_crit 就变了；③ 想延寿的时候只去抬 σ₀（换更硬的胶、加大压缩率），而不动衰减律与 σ_crit——这条是本课反钉子点名的错误动作，1.5 会把它的技术根挖出来。

1.2 退化机理不是一条线索，是四类

有了交点这个定义，下一个问题就明确了：什么在改变 σ(t) 或 σ_crit？

绝大多数人回答这个问题时，沿的是同一条线索——「橡胶老化」：热氧老化 → 臭氧 → 疲劳。沿这条线索数下去，得到的是一张只讲温度与时间的表，而它必漏三整类。按「什么在改变 σ(t) 或 σ_crit」这条轴重新枚举，本课把退化机理切成四类：

① 时间—温度型老化——氧化交联与降解断链，随时间连续累积，可以用 Arrhenius 关系描述（式子与两套常数的配对在第 4 讲钉死）。它改的是 σ(t)，按温度与时间加速。这是唯一一类可以用「提温换时间」的。

② 介质作用型——溶胀、抽出（增塑剂与防老剂被介质带走）、水解、冷却液添加剂耗尽后的酸性侵蚀。它的轴不是「温度—时间」，是「接触了什么」。它同时改 σ(t) 与材料本身的能力，必须在介质中做，干态数据不成立（1.6 展开）。

③ 压力与气体动力学型（事件型）——快速气体减压、挤出、高压下的外挤蠕变。这一类与「老化」无关：单次或少数次就能毁掉密封。它按压差、降压速率与循环次数加速，⛔ 提温对它没有定义，⛔ 不在 Arrhenius 的射程内（1.7 展开）。

④ 界面与结构侧的变化——沟槽/法兰金属件的应力松弛与蠕变（不是橡胶松弛）、螺栓预紧衰减、装配缺陷（扭曲、切伤、涂错润滑脂）、微动导致的界面粗糙度变化。它同时改 σ₀ 那一侧与 σ_crit 那一侧，按热循环数与振动谱加速。⚠ 关键在于：这一整类不会出现在任何一份橡胶老化数据里——你把胶圈拿去做一万小时老化，它什么都不告诉你。接头侧的这一类在第 3 讲整讲展开。

【为什么这样分，而不是分得更整齐】分类不是为了好看，是因为四类的加速方式互不相同：①可按温度加速；②必须在介质中做；③只能按压力循环次数与降压速率加速；④要按热循环数与振动谱加速。把它们混成一句「做个高温老化」，等于只加速了第一类——而实车上先坏的，常常是另外三类里的一类。这也是钉子 B 的第一次落点：加速只压缩时间，⛔ 不改变机理；你没加速到的那一类，不会因为你没加速就不发生。

【量级】四类各自的门槛与速率全部是平台/胶料/介质相关量，本课不给数，须由本件在本介质中的实测确定。

【易错点】① 只做干态热老化就宣布寿命达标；② 把快速气体减压或挤出当成「老化的一种」，塞进恒温老化箱去做——箱子里既没有压差也没有降压，跑一万小时也复现不出来；③ 忘了第四类：胶圈完好而法兰预紧已经掉光，拆检时会被误判成「密封件没问题，所以不是密封问题」，于是整条排查方向走偏。

⚠ 还有一类经常被顺手写进这张表的东西——动密封磨损。它不归本课这条判据链管，判别信号与去向在 1.8 单独交代。

1.3 衰减不会停：两种形状对应两个相反的动作

现在把镜头拉近到第一类，看 σ(t) 这条曲线本身。这里有两件事必须一起讲：松弛分两支，以及曲线是什么形状。第二件事直接决定试验什么时候能停，而它是本讲最容易被读反的地方之一。

【两支松弛】弹性体在恒定变形下的应力松弛有两支，机理不同、温度依赖也不同：

• 物理松弛：链段与缠结在恒定变形下的重排。它在试验开头的若干小时到若干天里跑掉大部分，之后趋缓；温度依赖弱，提温对它的加速有限。
• 化学松弛：原有承力网络在应力下断裂，同时新的交联在已经变形的构型上生成——新网络在当前变形下不承力，于是剩余反力持续下降。它没有终点：只要有氧和温度，它就一直进行；它服从 Arrhenius 关系，可以用提温来加速。

⇒ 只有化学松弛这一支才是长寿命外推的对象。如果试验窗口太短，数据里主要装的是物理松弛，那么拟出来的所谓「松弛速率」根本不是你要外推的那个量。而这件事有一个可以直接看的判别信号：把多个温度点的曲线画到一起（纵轴取剩余反力保持率、横轴取对数时间），物理松弛主导的那一段，各温度曲线彼此接近；化学松弛主导的那一段，各温度按温度明显分开。⇒ 分开之后的那一段，才是可以用来拟活化能的那一段。如果整条数据都没分开，说明你还在物理松弛段里，⛔ 这时候拟出来的活化能不可用。

【形状：单指数是个陷阱，危险的不是精度】大纲给的松弛式是一个定性单指数：

F_seal(t) ≈ F₀·exp(−t/τ)

本课只用它讲清一件事——衰减是随时间连续发生的，从装上那一刻就开始。⛔ 除此之外，本课不用它做任何寿命外推。

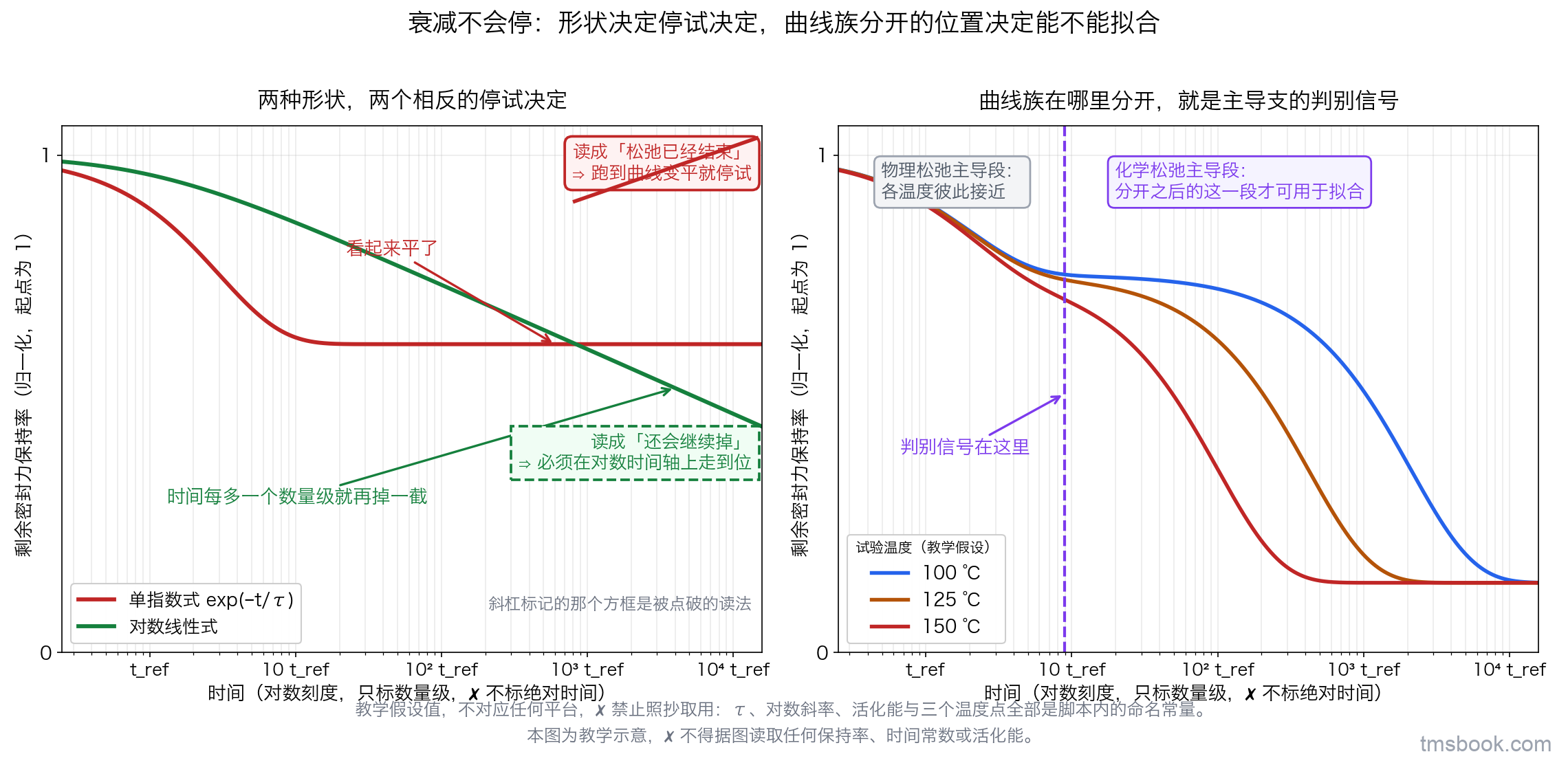

⚠ 它的危险不在精度，在形状。指数形状在 t 远大于 τ 之后趋近一个水平——看上去松弛会停、会趋于一个平台。而工程实测的剩余反力对 log t 近似线性：时间每多一个数量级，就再掉一截，它不会停。

这两种形状导出的工程动作完全相反：

• 若松弛会停 ⇒ 试验跑到曲线变平就可以停试，并宣布剩余密封力守住了；
• 若它对 log t 线性 ⇒ 要覆盖十几年，就必须让试验在对数时间轴上走到位——靠提温把对数轴往前推（第 4、5 讲讲怎么推），⛔ 而不是靠等它变平。

⇒ 本课的硬判据：长寿命外推一律以多温度点 CSR 实测曲线为准，⛔ 不套用单指数式。

【量级】那条直线的斜率（每十倍时间掉多少）是胶料—介质—温度相关量，本课不给数，须实测；⚠ 「若干个数量级内近似线性」这句话的具体跨度上限本课同样不给——它也要靠本件的数据自己证。

【易错点】① 用「曲线已经变平」当停试理由——这正是被点破的那一种读法；② 把单指数拟出的 τ 当成材料常数去比两个牌号——两条曲线在不同时间窗上拟出的 τ 不可比，⛔ τ 不作跨牌号比较；③ 走到另一个极端：拿单指数外推到很长时间，得到一个近乎归零的剩余力，然后宣布「算出来根本用不了」。⚠ 本式的偏差方向随拟合窗口与用法而变（⚠ 说方向必须带宾语，本课全篇的宾语一律是寿命：在「读成会停」那种用法下偏乐观，在「短窗拟 τ 直接外推」那种用法下可能偏悲观），所以正确处置是不拿它外推，⛔ 而不是给它加一个方向性修正系数——修正系数要求偏差方向是稳定的，而这里它不稳定。

1.4 它们测的不是同一个状态

到这里，要测的量已经很明确了：恒压缩量下还剩多少力。但工程上最常做的那个试验测的不是它。这一节把度量口径分档——这是本课的度量骨架，也是后面几讲所有数据能不能进账的前提。

【四档，按「在哪个状态下测哪个量」分】

• 第一档：卸载后的几何量——压缩永久变形 CS、回弹率。它回答「永久变形了多少」。
• 第二档：卸载后的材料量——硬度、拉伸强度与断裂伸长保留率。它回答「材料本身变成什么样了」。
• 第三档：恒压缩量下的力学量——压缩应力松弛 CSR 测得的剩余反力。它回答「现在还剩多少力」，只有这一档直接对应密封比压。
• 第四档：功能量——泄漏率。它回答「实际漏不漏」，而它自己还要再分渗透与界面缺陷两支（第 2 讲展开）。

⚠ 这四档不是四个并列的老化指标，而是在两个不同状态下测的四类量：第一、二档在卸载态测，第三档在恒压缩态测。正因为状态不同，它们之间不存在通用换算系数。

【CS 与 CSR 的量法差在哪】

• CS（压缩永久变形，ASTM D395 / ISO 815 体系）：把试样压到限位块厚度、保温保时，然后卸载、恢复一段时间，再量厚度。

  CS% ＝ (t₀ − t₁)/(t₀ − t_s) × 100%

  ⚠ 符号要当心：这个式子里带下标的 t 全是厚度（t₀ 试样原始厚度、t₁ 卸载恢复后厚度、t_s 限位块厚度），⛔ 不是时间——本课的时间也用 t，两者只靠下标区分，读到这个式子时先把这一条记住。

• CSR（压缩应力松弛，ISO 3384 / ASTM D6147 体系）：把试样压到固定变形量后始终不卸载，用力传感器连续记录剩余反力，配恒温老化箱做多个温度点。常用的画法是把剩余反力对初值归一成保持率，再对 log t 作图（就是 1.3 那张图右格的样子）。

⚠ 两套标准本课只写去向、不写内容：⛔ 不复述任何条款、试样形制、恢复时间档、温度档与限值；版次与年份以现行目录为准，引用前须核原文。

【为什么 CS 系统性偏乐观——机理是明确的】工程上常用一个一阶估算把 CS 翻译成密封力：

σ(t) ≈ σ₀·(1 − CS(t))

它系统性偏乐观，而且原因不是「精度不够」，是机理：化学应力松弛的实质是网络在变形态下重建，重建出来的那部分在当前变形下不承力——所以它在 CSR 上直接表现为力掉了；但在卸载时，这同一部分网络会阻碍回弹，于是在 CS 上只表现为「回弹少了一点」。同一件事，两种度量给出的表观严重程度完全不同。再加上 CS 还混进了卸载后继续恢复的那一部分（恢复时间越长，测得的 CS 越小），用 (1 − CS) 去代表剩余密封力必然给出偏高的估计，而且时间越长偏得越多。

⇒ 本课的口径钉死：σ(t) ≈ σ₀·(1 − CS(t)) 只可用于筛选排序（比如几个牌号谁更抗），⛔ 不可用于长寿命外推；长寿命外推一律以多温度点 CSR 实测为准。

【量级】CS 与 CSR 的实测值是胶料—介质—温度—时间相关量，本课不给数，须实测。本课可给的是结构性结论：两者不是同一个量的两种测法，⛔ 不存在一个通用的换算系数。

【易错点】① 拿一份 CS 数据去外推十几年寿命；② 忽略 CS 的恢复时间与温度这两个口径——同一批件用不同恢复条件测出的 CS 可以差很多，两组数据不可互比，所以引用任何一个 CS 值都必须带上它的恢复条件；③ 只做一个温度点的 CS 就去拟活化能——单点定不出加速因子，这一条第 4 讲还要再钉一次。

1.5 硬度上升与密封力下降是同时发生的

这一节是本课的反钉子落点，也是全课最容易被读反的一条。

日常经验很硬：老化过的胶圈摸上去又硬又脆。由此几乎所有人都会得出一个直觉——「橡胶老化会变硬，变硬就压得更紧，所以老化对密封是安全侧的」。这条直觉在密封力这一层上，方向恰好相反。

【两支老化，先分清】热氧老化有两支：以交联为主时，交联密度上升 ⇒ 卸载态硬度上升、断裂伸长率下降、材料变脆；以断链降解为主时，材料软化、发粘、拉伸强度下降。判是哪一支，靠硬度与拉伸保留率的方向加上断面形貌——⛔ 不能靠 CS 一个量，因为两支都能把 CS 顶上去。

【为什么方向会相反】回到 1.4 的分档：密封力是恒压缩状态下的剩余反力，硬度是卸载状态下的表面抗压入读数——两个状态、两个量。而化学应力松弛做的事情是把承力网络在已经变形的状态下重建了一遍，新建的那部分在当前变形下不承力。于是「材料整体更硬」与「当前这个变形下还剩的力更小」完全可以同时成立，而且在交联为主的老化里，这两件事就是同时发生的。

⇒ 由此定下本课的度量纪律：硬度（Shore A / IRHD）与拉伸保留率是卸载态的材料量，它们只用于判「是交联为主还是断链为主」这一支机理，⛔ 不得用于判密封力还剩多少。老化验收里必须至少有一个恒压缩量下的力学量（CSR 的剩余反力保持率），否则整份老化数据里没有任何一个量在测真正在衰减的那个量——报告全部达标，而件在实车上缓漏。

【读者会做错的第一个动作】拿硬度上升当「还没坏」的证据，甚至把硬度变化量写进老化验收判据。⇒ 正确动作方向相反：把 CSR 的剩余反力保持率放进验收，硬度与拉伸保留率退回到「判机理支」的位置上。

【读者会做错的第二个动作】为了「提高密封力」去选一个初始硬度更高的牌号。这是拿 σ₀ 换跟随能力：高硬度胶在同一压缩率下 σ₀ 确实更高，但寿命判据是 σ(t) 与 σ_crit 的交点——抬高起点既没有改善衰减律（那条曲线的斜率），也没有降低 σ_crit，而低温回弹与对界面张开的跟随能力往往更差，装配力与沟槽填充率还会同时被顶到边界（结构侧本体在 I3-02 静密封/动密封结构设计与选型）。⇒ 正确动作是去改衰减律（配方与介质相容性、降低暴露温度）与 σ_crit（界面粗糙度、用防挤出背环把间隙压小），⛔ 不是去抬名义硬度。

⚠ 与它相邻但完全不同的一件事：抗挤出确实随胶料模量升高而变好。那是一条独立的判据链（1.7 讲），⛔ 不得拿它反推「胶越硬密封力越久」——这两条链各由各的判据定。

【量级】硬度与拉伸保留率的变化量是胶料相关量，本课不给数；⚠ 「硬度变化超过多少算失效」这类门槛本课同样不给——那是材料验收判据，归 H4-01 密封材料（EPDM/HNBR/氟胶）选型 与项目技术规范，本课只给它的用途归属。

【易错点】① 把硬度变化量写进老化验收判据；② 用硬度反算模量、再反算密封力——一个被声明「只用于判机理支」的量，⛔ 不得反向用去算别的量；③ 见到软化发粘就判「老化不严重」——那是断链支，强度与抗挤出能力同时在掉，后果不比变硬轻。

1.6 介质作用必须在介质中测

第二类机理（介质作用型）的判据只有一条：在介质中测。这一节说清楚为什么干态数据在方向上都可能是错的。

【介质对弹性体有三条独立作用路径】

• 吸收：介质进入胶体 ⇒ 溶胀、体积增大、模量下降；
• 抽出：增塑剂与防老剂被介质带走 ⇒ 硬化，并且丧失抗氧化能力；
• 化学侵蚀：水解、冷却液添加剂耗尽后 pH 漂移带来的侵蚀。

三条在同一件上可以同时进行，而且方向未必一致：溶胀让体积增大，短期有可能把接触应力顶上去（看起来更安全）；而抽出让长期抗老化能力下降（后果在更晚才显形）。

【三条路径的显形时刻不同——这是最容易漏的一层】吸收在浸泡早期就显形；抽出在浸泡阶段几乎看不出来，要等后续老化阶段才显形（防老剂被抽走这件事，本身不改变外观、也不立刻改变力学量，它改变的是「接下来老化得多快」）；化学侵蚀要等添加剂耗尽之后才起步，起步点由介质自身的耗尽进程定。⇒ 只看浸泡试验的结果，会把后两条整个漏掉。

【为什么这条判据要写死】大纲那个案例就是这条的实例：某 HNBR 在该冷媒与高温组合下溶胀后 CS 偏大，最终靠换牌号 ＋ 加防挤出背环解决。⇒ 老化试验的介质与温度组合必须与实车一致；干态数据只能用于机理筛选，⛔ 不能用于寿命判定。

⚠ 还有一处容易被忽略的耦合：溶胀期的 CS 可以测得很大而密封力并不下降（体积膨胀把件顶在沟槽里），反过来的情况也可能出现。⇒ 介质中的 CSR 是唯一能把这几件事同时算进去的度量——它测的就是「此刻这条界面上还剩多少力」，不管这个力是被溶胀顶起来的还是被松弛掉下去的。

【量级】溶胀率、抽出量及其对模量的影响全部是胶料—介质组合相关量，本课不给数，须由介质中浸泡与老化实测确定；胶料—介质相容性矩阵与牌号选型整段归 H4-01 密封材料（EPDM/HNBR/氟胶）选型，本课只用它的输出。⚠ 引用供应商相容性数据时必须写清是哪个牌号、哪个介质配方、哪个温度组合，并标明它属供应商数据表这一级来源——某个组合的窗口 ≠ 该牌号的通用范围；同一个量在不同出处给出不同值时，两个都记、各带出处，⛔ 不得单值化。

【易错点】① 拿干态老化拟出的活化能去折算介质中的寿命；② 只看溶胀率不看抽出——抽出的后果在浸泡试验结束时还看不出来；③ 把介质换代（换冷媒、换冷却液配方）当成不影响密封寿命结论的小改动——它换掉的是三条路径的全部输入。

1.7 事件型损伤：快速气体减压与挤出

第三类机理与前两类性质不同：它不是随时间累积的老化，是事件。单次或少数次就能毁掉密封，而恒温老化箱里跑再久也复现不出来。这一类里有两件事必须单独讲。

【快速气体减压（RGD，rapid gas decompression；又称爆炸减压 ED）】

机理：高压下气体溶进胶体，快速泄压时气体来不及扩散出来，在内部形成气泡并把胶撕开。发生条件是一组耦合——足够高的气体分压与足够长的浸泡时间（让气体溶进去并接近饱和）、足够快的泄压速率（让它来不及出来）、以及胶料本身的气体溶解度与抗撕裂能力。

⚠ 损伤形态在内部：内部气泡与内裂，而外观常常完好——拆检不剖切就看不见。

⇒ 它的加速变量是压差、降压速率与循环次数；⛔ 提温既不能加速它，也不能代表它，Arrhenius 对它没有定义。把它归进「老化」会犯两个方向的错：一是加速试验做恒温老化，跑再久也不出这种失效；二是实车上出了这种失效却去查老化数据，那里当然什么都查不到。

⇒ 判据：凡是工况里存在快速泄压的回路（维修放气、模式切换泄压、故障保护泄压），密封耐久方案里必须单列一项按次数计的加压—泄压循环，与热老化并列而不是取代它。

【挤出（extrusion）】

机理：高压侧的胶体被压差挤进配合间隙，先是局部塑性流动，反复几次后在挤出边缘撕裂。三个自变量：间隙 g（由配合公差与压力下的壳体张开量决定）、压差 Δp、以及胶料在使用温度下的模量（模量越低越容易被挤）。

工程对策落在间隙侧（防挤出背环、控制配合公差、加厚壁）与模量侧，也可以把 Δp 分级承担。

⚠ 挤出是一条独立于热老化的判据链：老化通过降低模量与丧失回弹间接把它变坏，但它本身不是时间—温度型损伤。⇒ 它必须与密封力那条链分开讲、分开判：抗挤出确实随模量升高而变好，而密封力随老化的下降与模量升高之间没有必然关系（1.5 已经把机理讲透）。⛔ 不得由「选硬胶抗挤出」推出「选硬胶密封更久」——两条链各由各的判据定。

【量级】压差门槛、降压速率门槛、可承受循环次数与间隙门槛全部是工质—胶料—件形相关量，本课不给数，须实测确定。⚠ 本课不引任何快速气体减压试验方法标准的条款内容与限值——试验方法体系的去向是 L1-03 密封、耐压、爆破与泄漏试验 与件供方规范，凡引到标准一律只写标准号与去向，版次与年份以现行目录为准，引用前须核原文。沟槽与配合公差设计整段归 I3-02 静密封/动密封结构设计与选型。

【易错点】① 用外观检查判快速气体减压——要剖切；② 把它算进加速折算表里，当成一项可以用温度换的损伤；③ 只做一次泄压就判通过——它是按次数累积的；④ 只在常温下评挤出——高温下模量最低、壳体张开最大，两个不利因素同时到达；⑤ 加了背环就不再管间隙——背环自己也有挤出与磨损；⑥ 把挤出损伤当成 CS 偏大去处置，于是去换一个 CS 更好的牌号，而间隙一点没动。

1.8 本讲的射程线：动密封磨损不由这条判据链管

最后把边界划掉一块：动密封磨损与动作次数定寿⛔ 不在本课，整段归 I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证。这不是「不重要」，是「不归这条判据链管」——本课在这里只给判别信号。

【为什么必须切开】磨损是接触界面的材料去除，它的自变量是接触比压、滑动距离与动作次数、表面粗糙度与润滑状态，不是时间与温度。它的加速方式是提高动作速率或次数，而⛔ 绝不可套 Arrhenius——提高动作速率会把边界润滑推进干摩擦，直接改掉机理。

⚠ 危险在于：把磨损件的失效数据拿去拟热老化的活化能，会得到一个能算出来但没有含义的数，而且没有任何一步计算会报错——这正是钉子 B 说的那种形态：AF 照样算得出，台架照样跑得完，报告照样写「通过」。

【三条判别信号】命中任意一条，就说明你面对的不是本课这条判据链：

1. 拆检见磨痕与磨屑——界面上有材料被去除的痕迹，而不是（或不只是）网络松弛；
2. 失效随动作次数走，而不是随时间与温度走——同样服役时长的件，动作次数多的先坏；
3. CSR 曲线族与失效时间对不上——你手上的多温度点剩余反力曲线预测的交点，与实际失效时间完全不在一个量级上。

⇒ 先判是哪条链，再决定用哪门课的方法。本课的责任是把归属判清楚并写出去向，⛔ 不是替它定判据。

【量级】本课一个磨损相关的数都不给——磨损量关系式里的常数、磨损量门槛、动作次数配额全部归 I6-05 磨损与动作次数定寿：耗损失效的第四机理、跨部件判据与动作耐久验证。⚠ ⛔ 不得把「本课不讲」写成「不存在这类失效」；不判的判据，只给类型与去向。

【易错点】① 在含滑动副的件上（阀杆、快接插拔面、泵轴封）只做静态老化就判寿命；② 反过来，把纯静密封的缓漏归因成磨损，于是去改表面处理，而不去改衰减律；③ 把「动作次数」与「热循环次数」混成同一个计数——两者的损伤机理不同，⛔ 不可互折（这条纪律第 5 讲折算时还会用到）。

本讲小结：寿命是一个交点——σ(t) 首次跌到 σ_crit 的那一刻；三个量产地不同（σ₀ 由结构定、衰减律由胶料—介质—温度定、σ_crit 由界面与那条泄漏判据定），一份寿命结论必须同时交代这三样，并与泄漏判据成对报出。会改变这个交点的机理有四类，加速方式互不相同：时间—温度型、介质作用型、事件型（快速气体减压与挤出，⛔ 提温对它没有定义）、界面与结构侧（⛔ 它不会出现在任何一份橡胶老化数据里）。σ(t) 这条曲线分物理与化学两支松弛，只有化学松弛这一支是长寿命外推的对象，多温度点曲线族什么时候分开就是判别信号；单指数式只用于说明「衰减连续发生」，⛔ 不用于任何外推——实测剩余反力对 log t 近似线性，它不会停，所以「曲线变平就停试」是被点破的读法。度量分四档、落在两个不同状态上，只有恒压缩量下的剩余反力（CSR）直接对应密封比压；CS 是卸载回弹后的几何量，σ(t) ≈ σ₀·(1 − CS(t)) 系统性偏乐观，只可用于筛选排序。反钉子的落点在这里：硬度上升与剩余反力下降是同时发生的，硬度只用来判是哪一支机理，⛔ 不用来判密封力还剩多少；想延寿要去改衰减律与 σ_crit，⛔ 不是去抬名义硬度。介质作用必须在介质中测（吸收／抽出／化学侵蚀三条路径，后两条在浸泡结束时还看不见）；动密封磨损不归本课，三条判别信号一命中就换课。第 2 讲接着把 σ_crit 那一端钉死：泄漏怎么分支、临界密封比压凭什么定、以及为什么它不是材料常数。

---
