H6-02 阳极氧化、锌层与电偶腐蚀防护

课程代码 H6-02 · 板块 H 材料、连接与制造工艺 / 表面处理与防腐 时长 约 3.5 小时（7 讲） 前置 H1-01 热管理用铝合金牌号、性能与选材；H6-01 铝换热器防腐涂层与耐盐雾设计 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H6-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份异种金属接头的防护方案	第 6 讲：四类手段各动哪个因子、组合怎么配才不共模	2.1（面积比三档）· 1.2（两带重叠＝判不出、须实测）
给一颗高强度钢紧固件定镀层与去氢要求	4.2 四条镀层路线取舍 · 4.4 氢脆三条件判据与三个出口	4.6（换镀层必重做扭矩标定）· 第 7 讲（氢脆用力学持久载荷验，⛔ 不是盐雾）
判一块阳极氧化冷板的绝缘方案够不够	3.3 击穿电压随膜厚非线性、按棱边最薄处取值 · 3.4 膜⛔ 不提供爬电距离	第 3 讲的封孔那一节（湿热后必须复测）· 爬电校核 → G9-01 高压 PTC 加热器结构与安全设计
为一对滑动摩擦副选表面处理	5.2 四条路线的基体限制、硬度—摩擦系数—成本三轴与第四轴结合力	3.1 与 3.3（同一道阳极氧化，耐磨语境下要的东西相反）
排一份电偶腐蚀失效的分析顺序	第 7 讲：从拆解形貌反查设计变量的六跳判据链	第 2 讲（缝隙与铜离子：序表和面积比都读不出）· 收尾「典型案例详解」

⛔ 本课不覆盖：铝换热器本体（管/翅/主片）的耐盐雾与涂层体系（→ H6-01 铝换热器防腐涂层与耐盐雾设计）· 槽液窗口、封孔评定、检验点位与抽样、特殊过程审核（→ H6-03 表面处理的过程控制、检验判据与特殊过程审核）· 爬电距离与电气间隙的校核体系（→ G9-01 高压 PTC 加热器结构与安全设计）· 禁用物质的条款、限值与申报（→ M4-05 热管理零部件禁用物质与材料合规申报（ELV/GB/T 30512·REACH/PFAS·IMDS/CAMDS））· 冷却液配方与缓蚀剂劣化（→ H7-01 冷却液（乙二醇型）配方、性能与劣化 H7-02 低电导率冷却液与绝缘要求）· 铝牌号与状态选材（→ H1-01 热管理用铝合金牌号、性能与选材）· 整车级腐蚀防护矩阵（→ I6-03 腐蚀防护与环境适应性设计）· 管路走向与固定（→ I2-02 管路走向、固定与整车集成布置）· 四类滑动副的结构与内泄漏指标（→ G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封 G5-01 电子水泵结构、扬程—流量匹配与选型 G5-02 电子油泵与油路热管理 G4-03 多通阀（四通/八通）结构与密封设计）· 端子微动腐蚀（另一套机理——机械微动破坏接触面膜层，⛔ 不是电偶对，只点名 → K1-01 热管理传感器信号处理与故障诊断）。以及任何一个具体的数——膜厚与镀层厚度的取值和等级号、盐雾与循环腐蚀的小时数、氢脆的强度门槛、去氢烘烤的温度—时间—镀后间隔、爬电距离查表值：它们由本项目技术协议、所引标准的现行版本与 H6-03 表面处理的过程控制、检验判据与特殊过程审核 的检验判据给出，⛔ 本课一个数都不给。

---

引言：谁先烂，查表就知道；烂多快，查表查不出来

整车的水回路与冷媒回路上，铝件、钢紧固件、不锈钢快接与铜接头是混装的。它们各自都算耐蚀，麻烦出在被接在一起又同时被润湿的那一刻——结露、路面盐水、洗车水、一处渗漏的冷却液，都足以把两件金属接成一只电池，于是活泼的那一件替另一件承担了全部的溶解。

所以真正要回答的问题不是「会不会腐蚀」——异种金属电连接、又有连通的电解液，它一定发生。要回答的是三件能落到图纸上的事：谁先烂、烂多快、该动哪一件。三件的难度完全不同：第一件查电偶序大体能判（但序给的是带不是点，两带重叠时正确答案是「判不出来、须实测」）；第二件查表查不出来；第三件最反直觉，多数人会动错那一件。这门课就是把这三件事分别做成可执行的判据。

钉子①：决定烂得多快的是电流密度，不是电位差

是什么。把「电偶腐蚀有多猛」写成一条能拆账的链：

i_a = I_galv/A_a = E_galv/((R_sol + R_pol + R_ct)·A_a)

其中 E_galv = E_corr,c − E_corr,a 是驱动电位差（V）；R_sol 是电解液那一段的溶液电阻（Ω），对应离子通路；R_pol 是两个电极的极化电阻之和（Ω），它把阴极反应动力学装进了回路；R_ct 是两件之间的金属接触电阻（Ω），对应电子通路；A_a 是阳极与电解液接触的润湿裸露面积（cm²）。★ 分母里的 R_ct 一项是本课在常见写法上补出来的——绝缘垫与绝缘套管改的正是它，不把它显式列进去，「绝缘隔离」这一整类手段在式子里就没有落点。

除以 A_a 这一步是全课的分水岭。I_galv 是流过整个回路的总电流，而决定某一处多快被穿透的，是这股电流从多小的一块面积上挤出去。⇒ 全课凡说「哪个方案更严重」「这张图上谁高谁低」，判据量一律是 i_a：⛔ 不用 E_galv（那只是分子里的一项）、⛔ 不用总失重（那是整面平均，恰好把「集中在哪儿」这条信息抹掉）、⛔ 不用 I_galv 的绝对值（它没除面积）。

为什么它偏偏会被做错。因为 E_galv 是四个因子里唯一一个查表就有的，于是它天然被当成结论。而另外三个因子里任意一个变化一个数量级，结论就翻：介质从盐水换成低电导的冷却液，R_sol 抬起来；阴极换一种金属，R_pol 变；加一个绝缘套，R_ct 变；把阳极件做小，A_a 变。电位差一个字没改，i_a 可以差出量级。

本课不给 i_a 的数，给你三样能替代它的东西。i_a 与 I_galv 的判读门限是平台相关量——它同时依赖介质电导、面积比、温度与几何 ⇒ ⛔ 本课不给数。能拿走的是：①判据结构，就是上面那条四因子拆账——评审时逐项问「这个方案动的是哪一个因子，另外三个有没有跟着变坏」；②比较型用法——同一套试样、同一介质下比不同方案的相对高低，以及看电流随时间的走向；③实测——零阻电流表（ZRA）直接量 I_galv，除以润湿裸露面积就得到 i_a，做法在第 7 讲。

最常见的那个错法。把 I_galv 的绝对值当严重程度写进评审材料：同一个电流读数，摊在整块支架上，与集中在一个垫圈压痕的缝隙里，是完全不同的两件事——后者的 A_a 小得多，而它恰恰是实车上真正穿孔的那个位置。⇒ 报 I_galv 的同时必须报它对应的 A_a，⛔ 只报电流不报面积的数据，在本课里不构成结论。

⚠ 这条四因子拆账是本课归纳的记账口径，⛔ 不是任何标准既有的分级方法；把它写进方案时请一并说明这一点。

反钉子：哪个件会烂就保护哪个件，在电偶接头上是反的

那句话是这样的：「哪个件会烂，就在哪个件上加保护层。」

它为什么会被自然地带进来（诱因在既有的工程直觉里，⛔ 不是立个靶子）：几乎所有别的防护场景里它都成立——要防磨就在磨的那面加硬层，要防锈就给会锈的那件涂漆；H6-01 铝换热器防腐涂层与耐盐雾设计 讲的铝换热器确实是给会烂的那一件（铝管外表面）喷锌与浸涂，刚读完那门课迁移过来是很自然的动作；而「保护」这个词本身就把注意力钉在被保护的那一件上，可 i_a 的分母里还站着另一件的面积。

它在电偶接头上为什么反过来。涂层不可能没有针孔、棱边薄区与装配划伤。涂在阳极上：A_a 从整面缩成那几个破口，而 A_c 一点没变 ⇒ 面积比 r_A = A_c/A_a 被放大若干数量级，全部电流灌进那几个破口 ⇒ 比完全不涂穿得更快。涂在阴极上则相反：A_c 缩小 ⇒ 总电流下降，而阳极仍是整面均摊 ⇒ 两个方向都在往好处走。

读反之后会做反的四个动作（每一个都能当场判真假）：

① 给铝支架做阳极氧化或喷涂，而不锈钢压板与螺栓保持裸露——最标准的做反，且在评审桌上看起来还很负责（「活泼的那件已经处理过了」）。 ② 评审看到「铝件已做表面处理」就判通过，不追问阴极侧做了什么——检查表上只有「阳极件是否防护」一格，那一格填满就绿灯。 ③ 售后与返修只补涂铝件那一侧——补得越多、针孔越集中，穿孔越快。 ④ 把「涂层覆盖率」当成防护等级指标——覆盖率 99% 的阳极比覆盖率 0% 的阳极更危险；这个指标在阳极侧是反向的，只有在阴极侧才是正向的。

⚠ 反过来也要看住：这不是说「阳极件一律不许做表面处理」。判据只有一句——这一层有没有把 A_a 缩成针孔，而 A_c 没有同步缩小；在没有电偶对的场合，阳极件做阳极氧化或喷涂完全正确。正面展开在第 6 讲。

★ 本课另有两条同型的反钉子，各在该点破它的地方点破：「锌镍耐蚀更好 ⇒ 一律优先选锌镍」在第 4 讲，「换不锈钢更安全」在第 1 讲与第 7 讲。它们与主反钉子是同一个形状——一条在别处成立的经验，被搬进了判据结构完全不同的场合。

钉子②：阳极氧化、锌层、有机涂层各买到一样不同的东西，⛔ 不能互相顶账

本课把三件常被并排写进「表面处理」一栏的东西串在一起讲，恰恰是因为它们买到的不是同一样东西：

• 阳极氧化买的是屏障与介质耐压。它自己不牺牲：膜破了不自愈，也不对暴露处提供任何电化学保护；而且它⛔ 不提供爬电距离（那是几何路径量）。
• 锌层买的是牺牲。它靠自己溶解护住钢基体，涂层破损处仍然护，代价是它必然白锈、必然耗尽——白锈是它在履职，⛔ 不是缺陷。
• 有机涂层与转化膜买的是屏障与电流分布。涂在哪一件上，结论完全相反（就是上一节那条反钉子）。

⇒ 三种方向各不相同的错分别是：把氧化膜当牺牲层用、把锌层当绝缘层用、把涂层涂在小阳极上。三件事分别在第 3 讲与第 4 讲讲透，第 5 讲讲同一批工艺换到耐磨语境后判据怎么全变，第 6 讲讲怎么组合。

⚠ 由此带出一条贯穿全课的判读纪律：牺牲型防护的健康标志是它自己在消耗（锌层白锈、厚度下降），屏障型防护的健康标志是它自己完好（无针孔、无起泡、无剥离）。⇒ 同一条现象（表面变化）在两种体系里的判读方向相反。所以全课凡是要说「这里腐蚀了／没腐蚀」，必须先声明这一层属于哪一型，⛔ 不许省这一步。

本课射程：三层边界

本课只在三层边界之内交付东西，每一层都有明确的去向。

第一层，对象边界——只做异种金属「接头」这一层。换热器本体（管、翅、主片）内部的电位序、弧喷锌、浸涂与耐盐雾方法归 H6-01 铝换热器防腐涂层与耐盐雾设计，本课⛔ 不重讲；整车级的腐蚀防护矩阵与环境适应性归 I6-03 腐蚀防护与环境适应性设计；管路走向与固定的布置侧对策归 I2-02 管路走向、固定与整车集成布置；冷却液配方、缓蚀剂劣化与低电导要求归 H7-01 冷却液（乙二醇型）配方、性能与劣化 与 H7-02 低电导率冷却液与绝缘要求；端子微动腐蚀是另一套机理，本课只点名。⚠ 有一个方向相反的例外：滑动摩擦副的配副与耐磨表面处理在本课讲一次（第 5 讲）——G1-09 涡旋盘副参数化设计：型线—V_th/Vi 反算、间隙链与齿顶密封、G5-01 电子水泵结构、扬程—流量匹配与选型、G5-02 电子油泵与油路热管理、G4-03 多通阀（四通/八通）结构与密封设计 这四门只谈各自的内泄漏与效率结果、不谈配副材料与表面处理，本课是它们共同的上游出口。⇒ 第 5 讲因此是一条相对独立的支线，冲着电偶腐蚀来的读者可以整讲跳过，⛔ 不必通读到那儿才发现它与自己无关。

第二层，决策边界——只到「选哪种、要不要」为止。本课交付的是设计端的判断：谁是阳极、面积比落在哪一档、走哪条镀层路线、这颗紧固件要不要去氢、氧化膜能不能承担这个绝缘要求、这对摩擦副选哪条耐磨路线。而槽液窗口、膜厚与附着量的检验判据、封孔质量评定、去氢烘烤窗口、抽样规则与特殊过程审核一律归 H6-03 表面处理的过程控制、检验判据与特殊过程审核。⚠ 这条分界不是按专业分的，是按证据从哪来分的：那些参数的正确性依赖产线证据（炉温记录、时间戳、槽次与挂具关联），⛔ 不是设计端凭判断能给的。同理，绝缘配合的整套校核体系（爬电距离与电气间隙、污染等级、耐压与绝缘电阻验收）归 G9-01 高压 PTC 加热器结构与安全设计，本课只交一条边界判断：氧化膜给的是介质耐压与高 CTI 的无机表面，⛔ 不提供爬电距离；禁用物质的条款、限值、豁免与申报归 M4-05 热管理零部件禁用物质与材料合规申报（ELV/GB/T 30512·REACH/PFAS·IMDS/CAMDS），本课只讲这道筛在选型链上排在第几步。

第三层，数据边界——本课⛔ 不给具体数。膜厚与镀层厚度的取值和等级号、盐雾与循环腐蚀试验的小时数、氢脆的强度或硬度门槛、去氢烘烤的温度—时间—镀后间隔、爬电距离的查表值，本课一个都不给：所引的标准（盐雾试验、铝阳极氧化、紧固件锌片涂层、钢上电镀锌、异种金属接触序表）均未取得原文，正文只写标准号并加「版次与年份以现行目录为准，引用前须核」；而这些值本身也是由本项目技术协议与 H6-03 表面处理的过程控制、检验判据与特殊过程审核 的检验判据给出的。⇒ 本课换给你的是三样：判据结构（拿到数之后按什么判）· 取值口径（在哪个位置取、按什么基准取）· 去向（这个数该向谁要）。⚠ 一个直接的用法：评审时看到一个孤零零的厚度值或小时数，先问它的取值位置与试验谱，两问答不上来就不作数——这三样恰恰是本课能给、而那个数本身给不了的。

七讲怎么排

第 1 讲立四要素与电偶序的读法：序给的是带不是点，不锈钢在序里占两格，两带重叠时的正确答案是「判不出来、须实测」。第 2 讲整讲讲分母：面积比、缝隙、阴极侧的氧还原动力学、铜离子那条输运机理、润湿时长与法拉第账。第 3 讲讲阳极氧化膜能给什么、不能给什么。第 4 讲讲钢件镀层体系、氢脆判据链与合规筛，并接出「换镀层就要重做扭矩标定」这条最常断的线。第 5 讲是耐磨支线。第 6 讲把四类防护手段摊成一张拆账表并讲组合取舍。第 7 讲讲验证与失效分析，把前六讲的判据接到可实测、可举证的手段上。

全课统一的六条口径

下面六条在全课任何一处都成立，后面各讲不再重复：

• 电位一律写成「V vs SCE、含氯水溶液（3.5% NaCl 量级）、室温、开路自腐蚀电位」。换参比电极必须换算后再比较；换介质（乙二醇冷却液、去离子水、雨水）序位与差值都会移动，本课⛔ 不给换算系数，只给「必须重测」这一条。⛔ 全课不把电位写成不带下标的单个字母——本课同时出现介电强度语境，四个量各带自己的下标：E_corr（自腐蚀电位，接头两侧分别记 E_corr,a 与 E_corr,c）· E_galv（驱动电位差）· E_pit（点蚀电位）· E_diel（膜的单位厚度介电强度，⛔ 与前三个量纲完全不同、不可比大小）。
• 判据量统一为 i_a；面积一律取与电解液实际接触的润湿裸露面积（⛔ 不是投影面积、⛔ 不是名义接触面积、⛔ 不是零件总表面积），涂层完好的一侧按针孔、棱边与划伤处的裸露面积计；面积比一律写成 r_A = A_c/A_a，阴极在分子，⛔ 全课不许中途倒过来。
• 膜厚与镀层厚度一律按最不利位置取下包络：棱边、弯角、深孔、几何阴影区、螺纹牙底；⛔ 不用平面区平均值、⛔ 不用名义厚度。
• 不锈钢一律写成两个电位节点（钝态／活化态），出现在任何序表、任何图上都两格并列；判它在哪一态由局部供氧与 Cl⁻ 决定，⛔ 不由牌号决定。
• 说「腐蚀了／没腐蚀」之前先声明这一层是牺牲型还是屏障型（钉子②那一节）——两者的健康标志方向相反。
• 试验小时数只指该加速谱下的试验小时：⛔ 不等于实车年限、⛔ 不做倍率外推、⛔ 不跨谱比较（恒定盐雾的小时数与循环腐蚀谱的小时数不是同一个量）。

第 1 讲　四要素、电位序的读法，与接头上的两条通路

一个接头能不能挨着装，工程上真正要回答的从来不是「这两种金属兼不兼容」这么一句话。本讲把它拆成四步走：先把电偶腐蚀成立的四个条件数全——防护手段的分类不是按材料学分的，每一类手段都是在断其中一格，数不全就一定会整类漏掉对策；再把电偶序这张表的读法讲清——它给的是带不是点，第一用途是判次序，第二用途才是估驱动力量级，而它最常见的误用是被当成物性常数代进公式；接着钉住两件最容易被漏掉的事：不锈钢在序里占两格、落在哪一格由局部环境决定而不由牌号决定，以及这张表换了介质就得整张重问一遍；最后划出驱动力公式的射程——E_galv 只是分子里的一项，把电子通路与离子通路分开看之后就会发现，从它到「烂得多快」，中间还差第 2 讲一整讲的账。本讲不给出任何可以拿去做设计输入的电位数值，理由写在 1.2 的四行口径注里。

1.1 四要素：缺一格就不发生，所以断链是最便宜的一类对策

电偶腐蚀的本质是一节被意外做出来的电池。它要工作，四样东西必须同时在场：

1. 阳极——两件里电位较低（较活泼）的那一件，它负责溶解；
2. 阴极——电位较高（较贵）的那一件，它的表面负责把电子消耗掉（在含氧水膜里主要是氧还原）；
3. 离子通路——把两件连起来的连续电解液。海洋盐雾、融雪盐水、结露与凝水、洗车水、路面积水飞溅、制造与库存阶段的残水，以及泄漏的冷却液本身，都能充当；
4. 电子通路——两件之间的金属接触路径：螺栓杆、螺纹副、贴合面，以及人为拉的搭铁线。

四格构成一个闭合回路。缺任何一格，回路不闭合，电偶腐蚀就不发生。

这句话听起来像常识，但它有一个很实在的推论：防护手段的分类不是拍脑袋分的，而是按「断掉哪一格、或者改哪一格的取值」分出来的。 本课后面要讲的选材避让、绝缘隔离、涂层策略、面积设计这四类手段，各自动的正是四格里的不同项——这也正是它们互不顶账的原因：做了其中一样，另外三样一点没变。第 6 讲会把这四类摊在一张表上做组合取舍，本讲只要先把「它们各自在动哪一格」认清。

关于代价，四条断链动作有一个稳定的高低次序：由低到高是排水 → 绝缘 → 涂层 → 换材料（⚠ 这个次序是本课归纳的，不是任何标准或既有规范里的排序）。断电子通路那一格的典型代价是一个绝缘套加一个绝缘垫；断离子通路那一格的典型代价是一条排水槽、一个开口朝向的调整或一条滴水线；两者都远低于换材料或改整套表面处理。⛔ 具体成本随平台、批量、地域与供应商差异极大，本课不给数——这里能给的只有次序，而次序已经足够回答「先从哪一格下手」这个问题。

⚠ 本节最需要警惕的错法，不是漏掉某一格，而是断了一格却拿不出证据证明它真的断了。两个常见形态：

• 绝缘套装上了，而螺栓杆与安装孔壁在装配公差与拧紧偏摆下仍有金属接触——图纸上电子通路断了，实物上没断；
• 绝缘垫装上了，而两个件通过共用的搭铁线在别处仍然导通——你断的是这个接头，回路却从几十厘米外绕了回来。

⇒ 电子通路的断开必须能测：装配后测两件之间的导通电阻，⛔ 不能靠图纸上画了一个绝缘件就算数。搭铁线这一格尤其容易被漏掉——它是人为制造出来的电子通路，而且与防腐绝缘的诉求直接冲突。需要等电位的地方应另设专门的搭铁路径，⛔ 不要让防腐绝缘与安全接地在同一个螺栓上互相打架（绝缘配合与接地的校核体系去向 G9-01 高压 PTC 加热器结构与安全设计）。

四格之外还有一个性质不同的量：四要素同时在场的累计时间。它不决定腐蚀发不发生，只决定累计了多少，因此不是第五个「要素」而是一个计量口径——它的定义与量化留在 2.5，那里会把它接进法拉第账。

今天就能用的产物：四格核对表。 评审一个接头时，先把这四行逐格填满，再下任何结论——

这一格	在这个接头上由谁承担	打算怎么断它	断了之后拿什么证明
阳极	哪一件、具体哪一处表面	一般不断，只改它的裸露面积与状态	面积记账（2.1）
阴极	哪一件（⚠ 不锈钢必须写清按钝态还是活化态记，见 1.3）	屏蔽或涂覆阴极侧	涂层位置与覆盖状态
离子通路	液从哪来、会积在哪	排水开口、开口朝向、避免缝隙、密封	数模上有没有能积液的封闭腔
电子通路	螺栓、贴合面、搭铁线	绝缘套、绝缘垫圈、非金属紧固件	装配后导通电阻实测

⛔ 实测中最常被填空的是两格：第四行的「搭铁线」和第三行的「会积在哪」。这两格空着的评审表，等于没评。

1.2 电偶序读的是相对次序与带宽，⛔ 不是可以代入的物性常数

先把量定下来。E_corr ＝ 金属在给定介质中的开路自腐蚀电位，单位 V vs SCE。接头里的两件分别记 E_corr,a（阳极件）与 E_corr,c（阴极件）。

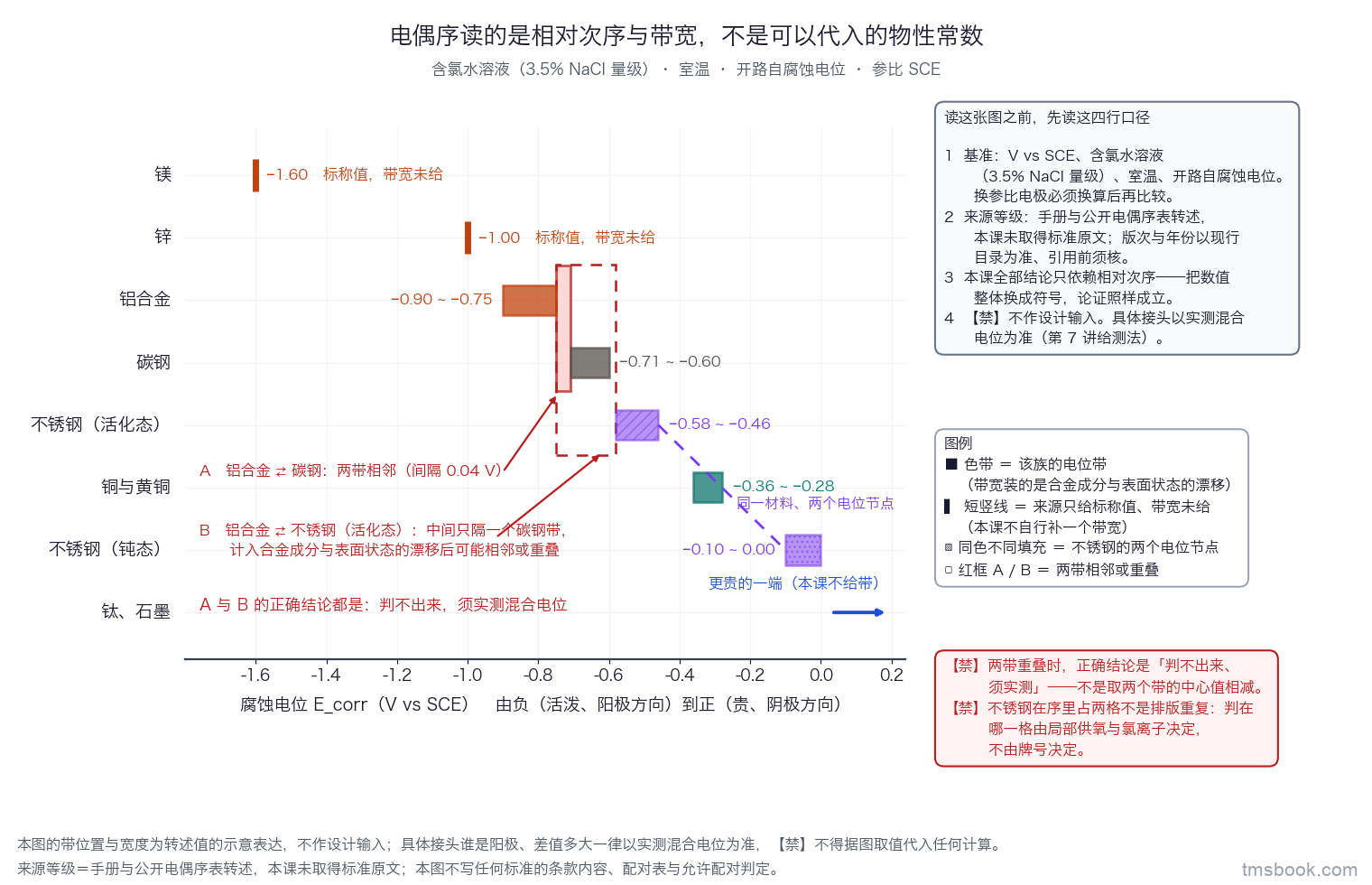

下面这张序表照本课程体系的序表转写，介质为含氯水溶液（3.5% NaCl 量级）、室温、开路自腐蚀电位、参比 SCE：

族	E_corr 带（V vs SCE）
镁	−1.6（标称值，带宽未给）
锌	−1.0（标称值，带宽未给）
铝合金	−0.90 ~ −0.75
碳钢	−0.71 ~ −0.60
不锈钢（活化态）	−0.58 ~ −0.46
铜与黄铜	−0.36 ~ −0.28
不锈钢（钝态）	−0.10 ~ 0.00
钛、石墨	更贵的一端

读这张表之前，先读这四行口径：

1. 基准——V vs SCE、含氯水溶液（3.5% NaCl 量级）、室温、开路自腐蚀电位。换参比电极必须换算之后再比较；换介质的后果见 1.4。
2. 来源等级——手册与公开电偶序表转述，本课未取得相关标准原文。异种金属接触序表的两个常见出处是 MIL-STD-889 与 ASTM G82，版次与年份以现行目录为准、引用前须核；⛔ 本课不写这两本标准的任何条款内容、配对表与允许配对判定。
3. 本课的全部结论只依赖相对次序——把上表的数值整体换成符号，论证照样成立（本节下面演示一次）。
4. ⛔ 不作设计输入。具体接头里谁是阳极、驱动力差值多大，一律以实测混合电位为准（第 7 讲给测法）。

为什么只能这样读。 序表给出的是带而不是点，而带宽本身就是信息：它装的是同一族内合金成分的差别、表面状态（新鲜切削面与钝化良好面）、温度、溶氧量与浸泡时长带来的漂移。同一牌号的铝在两种表面状态下可以落在带的两端。⇒ 把 E_corr 当成密度那样的物性常数代进公式，是本讲最常见的一种误用，也是评审桌上最难当场识破的一种——因为它算出来的数看起来很确定。

演示一次：把数换成符号，结论还在不在。 只保留次序信息，上表可以整体写成

E_corr(Mg) ＜ E_corr(Zn) ＜ E_corr(Al) ＜ E_corr(Fe) ＜ E_corr(不锈钢·活化) ＜ E_corr(Cu) ＜ E_corr(不锈钢·钝)

于是：

• 铝支架 + 钝态不锈钢压板 ⇒ E_corr(Al) ＜ E_corr(不锈钢·钝) ⇒ 铝是阳极。这个结论只用到了「＜」，一个数值都没用到，所以它对上表的数值精度完全不敏感。
• 铝支架 + 碳钢螺栓 ⇒ 两带之间只隔 0.04 V，而两带自身的带宽分别是 0.15 V 与 0.11 V，间隙比任一条带自己还窄得多 ⇒ 次序关系在这一对上不稳定 ⇒ 正确结论是「谁是阳极查表判不出来，须实测混合电位」。

⇒ 由此得到一条可以直接照着用的判据，两档：

1. 量化档——两带之间的间隙小于任一带自身的带宽时，判为「不可判」，转实测。 它只需要读表上的两个端点，不需要任何额外数据；而且它自带一个可调旋钮：你的项目如果对表面状态控制得更严（例如全部件都走同一套统一的前处理），带宽会窄，可判的配对就变多；反过来，件来源杂、表面状态跨度大，就要把带宽估得更宽，更多配对落进「须实测」。
2. 无条件档——⚠ 带宽本身是会被局部环境放大的，而不锈钢的活化态位置本身就是环境的函数（1.3）。⇒ 凡是一侧可能落在活化态不锈钢上的配对，即使表上看起来已经隔开，也一律按「不可判」处理，⛔ 不要用它跟铝或碳钢的带去比间隙。

⚠ 这两档的用法差别很实在：第 1 档只是提醒你去测；第 2 档是说连「往哪个方向偏保守」都定不了——因为同一颗螺栓在这个接头上可能同时是强阴极和阳极。

⚠ 本节最要防的一个动作：拿两个带的中心值相减，把结果当成 E_galv 报进评审材料。它错在两处——一是把带压成了点，二是把「判不出」这个真实结论掩盖成了一个确定的数字。正确的写法是先给出两带是否相邻或重叠的判断，落在「不可判」档就直接写「须实测」。⚠ 这条与本课的第二条反钉子直接咬合：锌镍镀层的腐蚀电位带与铝合金带存在重叠区，所以「把紧固件从电镀锌统一升级为锌镍」在铝—钢接头上不是纯赚——那一侧谁是阳极查表判不出来（第 4 讲展开）。

本讲的符号约定（写在这里，后面不再打断）：本课同时出现腐蚀电位与介电强度这两类完全不同的量，⇒ ⛔ 全课禁止裸写 E。电位一律带下标写成 E_corr、E_corr,a、E_corr,c、E_pit、E_galv；介电强度另有自己的符号，在 3.3 给出。

1.3 不锈钢在序里占两格：保住钝化本身就是设计目标

上一节那张表里，不锈钢出现了两次，而且分别落在序的两端。这不是排版重复，是同一种材料的两个状态：

• 钝态——表面钝化膜完整时，它的电位比铜还贵，是接头里最强的阴极之一；
• 活化态——钝化膜失稳之后，电位大幅跌落到碳钢那一带附近。

这意味着一件在评审时很难被想到的事：同一颗不锈钢螺栓，在同一个接头上可以同时扮演两个角色。它露在敞开面上的那部分是强阴极，正在把旁边的铝件吃掉；而它被压在缝隙或贴合面里的那一段，可能已经失钝、变成了阳极，正在被自己吃掉。⇒ 序表里只挑一行抄进方案，两个方向都会错：抄了钝态那行，你低估了这颗螺栓自身的缝隙腐蚀风险；抄了活化态那行，你低估了它对铝件的驱动力。⛔ 因此本课凡是出现不锈钢的图与表，一律两格并列。

再定一个量。E_pit ＝ 点蚀电位（击破电位），单位 V vs SCE：表面实际电位高于它时，钝化膜会被氯离子击破并稳定扩展。⛔ 它与 E_corr 不是同一个量，⛔ 两者不得互相代入——E_corr 说的是「这块金属现在处在什么电位」，E_pit 说的是「电位升到哪里钝化膜就守不住」，一个是状态、一个是门限。

钝化是怎么被推垮的。 维持钝化需要持续供氧。缝隙、贴合面与滞水区里同时发生三件事：

1. 缝内溶氧被消耗掉之后得不到及时补充（贫氧）；
2. 金属离子水解使局部 pH 下降；
3. 由于缝内外要维持电中性，氯离子向缝内迁移并富集。

三者叠加，把本来能自我修复的钝化膜推垮。⇒ 这条把「选耐蚀材料」这个动作重新定位了：不锈钢的耐蚀性和后面第 3 讲要讲的阳极氧化铝的耐蚀性，都依赖一个可维持的表面状态，而那个状态是由几何决定的，不由牌号决定。⇒ 「保住钝化」不是材料工程师一个人的事，它本身就是一条结构设计目标。

⛔ 缝隙宽度、滞水深度与干燥速度都是结构参数，属平台相关量，本课不给数。能给的是一条二选一判据与一条验证要求：

• 判据：一处缝隙要么密封到进不去液，要么开到能自由排水与换气，⛔ 不许停在中间——中间态是最坏的一档，它既进得去液又出不来、还换不了气；
• 验证：缝隙的效果只能在装配态组件上验（带预紧、带绝缘件、带真实缝隙一起做循环腐蚀），⛔ 试片验不了它（第 7 讲展开）。

⚠ 本节最要防的一个动作：把缝隙腐蚀当成「材料耐蚀等级不够」去解决，于是把碳钢件换成不锈钢件。方向恰好做反了——不锈钢在缝隙里恰恰更容易出问题（它的耐蚀性依赖钝化，而缝隙正是拆钝化的地方），换过去之后你既没有改善缝隙的几何，又把一个原本电位不太贵的件换成了潜在的强阴极。

1.4 序随介质而变：含氯水溶液里的序 ≠ 乙二醇冷却液里的序

1.2 那张表的第一行口径写着「含氯水溶液」，这四个字不是装饰。整车上的电解液至少有两大类，而它们不是同一套序：

• 外侧——盐雾、融雪盐水、结露与雨水，接近序表标注的那个介质；
• 内侧——含 OAT 或 HOAT 缓蚀剂的乙二醇冷却液：低电导、常处贫氧、缓蚀剂还会在电极表面成膜。

这里要引入一个新的量。κ ＝ 电解液电导率，单位 mS/cm。它有两个作用：直接决定离子通路那一段的电阻（第 2 讲记作 R_sol，单位 Ω），并且决定电偶作用的有效半径——也就是「离接触点多远的那一部分阴极，还真的参与到这个回路里来」。

⇒ 换介质会同时动两处，而且两处都在分母上：

• 低电导抬高 R_sol ⇒ 有效半径缩小 ⇒ 远端那一大片阴极面积实际上参与不进来。这条解释了一个反直觉的现象：同样一对金属，泡在盐水里可能整块阴极都在供电流，泡在低电导冷却液里却只有接触点附近一圈在起作用。
• 缓蚀剂在阳极侧或阴极侧成膜 ⇒ 改变的是电极反应的动力学（第 2 讲记作极化电阻 R_pol，单位 Ω）。

两者叠加的结果是：同一对金属在冷却液里的腐蚀强度与在盐水里完全不是一个量级，而这一层差别在 1.2 那张表上一点都读不出来——表上只有电位，没有 κ，也没有缓蚀剂。

⛔ 冷却液的电导率随配方、劣化程度与离子污染变化，属平台相关量，本课不给数。能给的是三样：

• 判据：换介质必须重判，⛔ 不许把外侧的结论直接搬进内侧；
• 实测路径：在役冷却液电导率监测；
• 去向：冷却液配方与缓蚀剂劣化去 H7-01 冷却液（乙二醇型）配方、性能与劣化，低电导要求与离子来源去 H7-02 低电导率冷却液与绝缘要求。

⚠ 本节最要防的一个动作：拿盐雾试验的结果去背书水侧接头的寿命。两者的介质不同、序位不同、限流步也不同——外侧那套试验的介质根本没有作用到内表面上，做过它并不等于水侧验过。

1.5 E_galv = E_corr,c − E_corr,a 只给驱动力：它是分子里的一项，⛔ 不是答案

到这里可以把驱动力这个量正式定下来，同时把它的射程一次划清。E_galv ＝ 电偶驱动电位差，单位 V：

字段	内容
式子	E_galv = E_corr,c − E_corr,a
变量	E_corr,c ＝ 阴极件的开路自腐蚀电位、E_corr,a ＝ 阳极件的开路自腐蚀电位，单位均为 V vs SCE，且必须取自同一介质、同一参比、同一表面状态口径
适用条件	只在两件已经电连接、且电位是在浸泡稳定之后测得时成立。⛔ 不适用于已被外加极化的工作电极；⛔ 不适用于跨介质比较（1.4）；⛔ 两带间隙小于任一带带宽时，本式的输入本身就判不出来（1.2）
它回答什么	两件事，且只有两件——符号决定谁是阳极；大小给驱动力量级
怎么用一次	给定一对金属，先在序表上判符号（谁在下谁是阳极），再判两带是否相邻或重叠；重叠就停在「须实测」，⛔ 不要往下算

它⛔ 不回答什么。 E_galv 与腐蚀速率之间，隔着回路总电阻与阳极面积两层：驱动力要先除以整个回路的电阻才得到电流，电流还要再除以阳极的润湿裸露面积，才得到那个真正决定局部穿透速度的量。这两步的完整记账在 2.1，本讲只需要记住结论：E_galv 是分子里的一项，它不是答案。

⇒ 这就是本课第一条钉子的来处：电偶腐蚀有多猛，由阳极电流密度决定，⛔ 不由电位差决定。 电位差之所以最容易被当成结论，恰恰是因为它是全链条上唯一一个查表就有的量——而查表就有的那一项，往往正是最不该被单独使用的那一项。

⛔ 本课不给任何具体的 E_galv 数值门限（不给「差多少伏以上算危险」这类数）。本课在这一层交付的只有一条判据，就是 1.2 那条：同族或相邻两族的电位带间隙小于任一带自身的带宽时，判为不可判，转实测混合电位。

⚠ 两个方向相反的误用，评审时都见得到：

• 正向误用——拿 E_galv 的大小直接排风险序：把几个接头按电位差从大到小排一列，最大的那个当成最危险的。它错在把分母整个忽略了；只要三项电阻或阳极面积中的任意一个差一个数量级，这个排序就翻。
• 反向误用——由「这里腐蚀了」反算 E_galv：既然烂了，那说明电位差一定很大。⛔ 一个被声明只用于某个判断方向的量，不得反过来当作结论去倒推——腐蚀发生的真实原因可能完全在分母上（一个针孔、一处缝隙、一条没断的搭铁线），而电位差一点没变。

1.6 电子通路与离子通路是两条独立的路：断哪条都行，⛔ 但只断一条时要能证明另一条真的断了

1.1 把四要素并列摆开时，第三格与第四格是两个平级的框。到了实物上，它们是两条走在不同位置的路，而工程上常被合成一句「做了绝缘隔离」——这一句话底下其实藏着两件互不代替的事。⚠ 下面这个拆分是本课归纳的，⛔ 不是任何既有分类：

断哪条路	典型手段	它改的是哪一项	它的失效方式
电子通路	绝缘垫圈、绝缘套管、非金属紧固件	两件之间的金属接触电阻（第 2 讲记作 R_ct，单位 Ω）	绝缘套装反或装漏、垫圈被压穿、蠕变后重新接触、螺栓杆与孔壁靠上
离子通路	排水开口、开口朝向与滴水线、密封、避免缝隙	电解液那一段的电阻（第 2 讲记作 R_sol，单位 Ω）	排水口被涂料或泥沙堵死、密封老化、结构上留了积液的封闭腔

（表格最后一列那几种失效形态——绝缘套装反、垫圈被压穿、排水口被堵——的排查动作与设计对策在第 6 讲展开，本节只用它们说明「两条路各自会怎么失效」。）

两条路是并联在同一个环上的：断掉任意一条，环就不闭合，电偶腐蚀就停。这是好消息——它意味着你不必两条都断。

坏消息是：只做一样，就必须承担另一样单点失效的全部后果。而这两条路的失效方式完全不相干——绝缘垫被压穿或蠕变之后电子通路恢复了，而排水依旧良好；排水口堵了之后离子通路恢复了，而绝缘垫依旧完好。⇒ 你在下线检查里看到的那个「完好」，证明不了另一条。

⛔ 两条路各自的电阻门限属平台相关量，本课不给数。替代物是两条都不需要试验就能查的判据：

• 电子通路——以装配后的导通电阻实测为准。这是一个下线可执行的动作，⛔ 不是靠图纸上有绝缘件就能宣布的（1.1 已经说过一次，这里给的是它的落点）。
• 离子通路——以结构上是否存在能积液的封闭腔为准。这一条在数模上就能判，不必等到有样件：找出所有朝上开口的凹槽、所有没有最低点排水的腔、所有两件贴合但没密封的缝。

⚠ 本节最要防的一个动作：把绝缘垫与密封胶当成同一件事写进方案。密封胶在断掉离子通路的同时，并不保证断掉电子通路——螺栓仍然穿过两个件，金属接触照旧。反过来，绝缘垫圈断掉了螺栓支承面这一处的电子通路，却不影响液膜沿着两件外侧表面连通。⇒ 方案里写「已做绝缘隔离」这五个字时，必须能立刻答出：断的是哪一条？另一条现在靠什么？
