H6-01 铝换热器防腐涂层与耐盐雾设计

课程代码 H6-01 · 板块 H 材料、连接与制造工艺 / 表面处理与防腐 时长 约 3.5 小时（5 讲） 前置 H1-01 热管理用铝合金牌号、性能与选材；H2-01 铝换热器钎焊原理与钎料/钎剂体系 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H6-01 大纲的完整展开版

---

引言：防腐不是把腐蚀变少，是把它掰个方向

整车上很难再找出第二个零件，被放在比前端换热器更糟的位置。冷凝器、散热器与低温散热器就挂在格栅后面的第一排，前面只隔一层网，下面是路面甩上来的水、泥沙、融雪盐和碎石；机舱另一侧的蒸发器一年四季在滴凝水；热泵的室外换热器整个冬天在结霜、化霜、再结霜，化霜水顺着翅片往下淌，淌不干净就在下一次降温时原地冻住。这些零件还得在这样的位置上撑满整车的耐久年限。而它们最后坏掉的形态几乎只有一种——某一处被穿透，冷媒或冷却液漏出来。换热器是压力边界件，漏了没有降级使用这个选项，也没有「先凑合一段」。

真正会出事的那一幕通常不在整车上，而在评审桌上。三套防腐方案的加速腐蚀试验结果摆成一列，最显眼的一栏是试后失重，有人指着最小的那一行说「这套最耐蚀」。这门课要做的第一件事，就是把这个动作作废：那一列数字与「哪一套能撑到寿命目标」之间没有换算关系，而且常常是反的。

钉子①：防腐不是把腐蚀「变少」，是把腐蚀的方向从「纵向穿透」掰成「横向铺开」。本课唯一的终点判据是穿孔，而穿孔由纵向穿透速率决定，不由总失重决定。同一个电量、同一份失重，摊在整面上和集中在百分之一的面积上，到穿孔的时间可以差两个数量级——第 1 讲会用法拉第定律把这件事逐步手算一遍，⚠ 那一组输入是为讲清机理而设的教学假设值，算出的 1006 天与 10.1 天只作算例，⛔ 不对应任何平台、禁止取用。把这条想清楚，全课的三类手段就各自归位了，因为它们各动一个不同的变量：牺牲锌扩散层靠「浓度梯度→电位梯度」把腐蚀前沿折向横向，机理是把被保护件的电位压到点蚀电位 E_pit 以下；涂层抬高溶液电阻 R_sol 与极化电阻 R_pol，买到的是点蚀萌生期被拉长；转化膜与缓蚀剂属钝化抑制型，抬高 E_pit、降低腐蚀电流，买到的同样是萌生期（转化膜同时还是有机涂层的附着基底）。⚠ 三类机理的这一分野在第 3 讲一次钉死、全课统一：屏障型抬 R、牺牲型压 E、钝化抑制型抬 E_pit，⛔ 转化膜不与浸涂并成「屏障」一格。⚠ 还要提前说明一句：把到穿孔寿命拆成 t_perf ≈ t_init + δ_eff/v_perf 这两段，是本课归纳的一条判据——不拆，就说不清这三类手段各自买到了什么，也解释不了「涂层完好时几乎不腐蚀、一旦破损就迅速穿」。

接着把本课最容易被读反的那一句立在这里：「腐蚀速率越低、失重越小＝寿命越长」。这句话几乎必然被读反，诱因不在讲法，在读者已经有的知识里：其一，腐蚀入门讲的第一个量就是由失重换算来的均匀腐蚀速率（mm/a、g/(m²·h)），第一反应就是拿它排序；其二，牺牲阳极保护的定义性特征恰恰相反——它让保护层自己更快地腐蚀，锌层工作时总失重是上升的，外观还会长白锈；其三，本课的失效判据是局部穿透，而失重是整面平均，二者之间隔着一个可以差两个数量级的集中度，中间没有任何换算关系。

读反之后会做出四个具体动作，每一个都能当场判真假：

动作①：用失重法给方案排序，把带弧喷锌的那一套排在后面。它的失重确实更大（多了一层锌在溶解），而它恰恰是到穿孔天数最长的那一套——方案在评审桌上就被淘汰了。

动作②：试后看到锌层白锈严重、失重大，判「腐蚀严重、不合格」。那正是它在履职。真正的失效信号方向相反：锌层还在，而管壁已经被点穿——那说明电位梯度不够、喷涂漏了，或者那一面根本没有锌。

动作③：用法拉第定律 Δm = M·I·t/(n_e·F) 算出总失重，除以面积摊成均匀减薄，再把它当穿透深度去反推到穿孔寿命。这一步必然得到严重乐观的结论。法拉第定律只给溶解总量，⛔ 不给穿透深度；从总量到深度，中间缺的那一项是集中度，而集中度不是任何材料常数。

动作④：把腐蚀速率当成一个量。它其实是两个：v_uni＝由失重换算的均匀减薄速率，v_perf＝纵向穿透速率。到穿孔寿命的式子里能填的只有后者，填前者就是把点蚀当均匀腐蚀算。本课因此不再使用不带下标的 v_corr 这个写法，符号与口径在第 1 讲一次钉死。

所以正确的读法是：要比的量是「到穿孔天数」，不是「失重」；牺牲层买的就是「腐蚀被摊开」这件事，代价正是总失重上升。失重法只在一种场合正当——同一形态的方案之间比较（例如两套涂层体系都以均匀减薄为主时）；一旦一支带牺牲层、一支不带，两者的失重就不可比，只能比截面穿透深度与到穿孔天数。

还有一句同型的话要一起点破：「涂层要涂在会腐蚀的那一面」。直觉是去保护阳极，实际方向反了。涂层不可能没有针孔与破损点，只涂阳极侧，等于把大阳极改造成小阳极——阴极面积一分未减，阳极面积却缩到那几个破损点上，阳极电流密度 i_a = I_galv/A_a 随之暴涨，局部穿得比不涂更快。正解是优先覆盖阴极侧，或者两侧都涂，⛔ 绝不单涂阳极侧。它与「把翅片做得比管子更耐蚀」是同一种因果反转：把「谁该被保护」和「谁该被覆盖、谁该更耐蚀」搞成了同一件事。

这门课要建立三个判断力。第一，看见任何一条防腐动作，能当场说出它动的是哪个变量——是压 E、是抬 R，还是抬 E_pit；由此才排得出换热器上那条电位序、判得出谁该做牺牲件，也才知道这条序必须在钎后件上实测：本课的电位序全部挤在铝合金那一格里，同族牌号之间的差值很小，查表查不出来。第二，能把外腐蚀与内腐蚀两条防线分开选、分开配，说清一个三层方案里每一层各拦哪一项，而不是把「三层都上」当成三倍安全。第三，拿到一组腐蚀试验结果，能说出它背书了什么、背书不了什么：判据为什么必须是到穿孔天数、这个天数为什么其实是一个区间、加速倍率为什么不能外推成年限，以及一张验证覆盖矩阵上哪几格根本没有人在验。

射程也先说死，因为本课与相邻课题最容易在这里重叠。异种金属接头的电偶机理、电偶序取值、面积比设计与阳极氧化归 H6-02 阳极氧化、锌层与电偶腐蚀防护，本课只在铝换热器内部排电位序；槽液窗口、膜厚与附着量判据、施工与过程能力归 H6-03 表面处理的过程控制、检验判据与特殊过程审核，本课只定「选哪套体系、防哪种腐蚀、怎么验」；冷却液配方与劣化归 H7-01 冷却液（乙二醇型）配方、性能与劣化，本课只交付「结构侧对冷却液提什么要求、怎么读它的腐蚀试验结果」；整车级的环境适应性与腐蚀防护矩阵归 I6-03 腐蚀防护与环境适应性设计，本课做的是换热器零件级；禁限用物质的条款、限值、豁免与日落日期归 M4-05 热管理零部件禁用物质与材料合规申报（ELV/GB/T 30512·REACH/PFAS·IMDS/CAMDS），本课⛔ 只给去向不给条款；飞石的力学防护归 G7-06 FEM 结构、抗石击与耐久设计；钎剂体系与钎焊缺陷归 H2-01 铝换热器钎焊原理与钎料/钎剂体系 与 H2-05 钎焊接头缺陷（虚焊/漏焊/腐蚀）与失效分析，本课只讲「钎剂残留与腐蚀」这一条接口。合金牌号、复合板层结构与有效壁厚怎么算，承接前置课 H1-01 热管理用铝合金牌号、性能与选材——本课全程用的有效壁厚 δ_eff 与它是同一个量。

最后是钉子②：外腐蚀与内腐蚀是两条独立的防线，各有各的介质、机理、手段与验证，⛔ 一条防线不能当两条用。外侧面对的是空气、海洋盐雾、融雪盐、道路化学品，以及常年存在、不靠天气的凝水与化霜水，靠弧喷锌扩散层、涂层与结构排水去拦，验证走中性盐雾 NSS、SWAAT 与各家的循环腐蚀谱 CCT；内侧面对的是冷却液、制冷剂与冷冻油，以及制造和库存阶段留下的残水，靠合金成分、复合板 7072 内衬与缓蚀剂去拦，验证走冷却液腐蚀试验与内循环台架。而外侧那三套试验都只把介质施加在试样的外表面——做过 SWAAT，不等于工质侧的寿命验过。全课就沿这两根钉子走：第 1 讲把腐蚀形态、穿孔判据与两条战线立起来，并用一次手算把钉子①量化；第 2 讲整讲讲透牺牲锌扩散层的机理；第 3 讲讲外表面的三类防护体系为什么不可互相背书，以及哪些工序必须钎前、哪些必须钎后；第 4 讲整讲是内侧那条战线；第 5 讲讲验证——三套试验谱到底差在哪、判据怎么定、它们各自验不到什么。典型案例是钉子①的反面（锌覆盖不均，保护半径覆不住，腐蚀重新集中，提前穿孔），动手做则交出一份能被逐格核对的电位序、验证矩阵与三层方案分工说明。

第 1 讲　腐蚀失效模式、穿孔判据与内外两条战线

一台前端换热器最后是怎么坏的？只有一句话：某一处的腐蚀前沿把有效壁厚穿透了，工质漏了出来。这一讲要做的事，是把这句话拆成一串可以逐条判真假的判据。顺序是：先把腐蚀形态数全——形态决定判据，拿错判据去测就等于没测；再用一次法拉第定律的手算，把「点蚀是主敌」从一句口号变成两个差一百倍的天数；然后把点蚀萌生、电偶驱动、面积比、缝隙滞水这四条机理逐条钉死；最后回到判据本身——穿孔是终点判据，但「不漏」不等于「没坏」，而外侧与内侧是两条互相独立的防线。后面四讲（牺牲锌扩散层、外表面涂层体系、内腐蚀、验证矩阵）全部挂在这一讲建立的判据与符号口径上，本讲最后一节把全课要用的符号一次性钉死。

1.1 腐蚀形态全集：形态决定判据，拿错判据去测就等于没测

是什么。腐蚀入门给的是四大类——均匀腐蚀、点蚀、电偶腐蚀、缝隙腐蚀。这四类在铝钎焊换热器上全都真实存在，但只数这四类，会整类漏掉另外几种同样高发的形态：层状腐蚀/剥蚀（沿平行于表面的方向层层剥开）、丝状腐蚀（有机涂层下自破损点沿涂层与基材界面丝状扩展）、垢下/沉积物下腐蚀（翅片间泥沙与道路污物滞留处）、钎剂残留（白霜）诱发的点蚀。下表把本课射程内的九格连同各自的判据一次列全：

形态	在换热器上的高发部位	要量的那个量
① 均匀腐蚀	管外表面、翅片全表面	由单位面积失重换算的均匀减薄速率 v_uni
② 点蚀	管外表面、涂层破损点、管内壁	最大坑深（金相截面），⛔ 不是失重
③ 层状腐蚀	弧喷锌扩散带内	腐蚀前沿是否已推到扩散带底
④ 电偶腐蚀	翅片—管钎角周边、异种金属接头	面积比 R_area 与阳极电流密度 i_a
⑤ 缝隙腐蚀	翅片—管贴合根部、主片插管处、边板搭接、安装脚贴合面	缝隙几何与滞水时间，⛔ 不是材料本身的耐蚀性
⑥ 垢下腐蚀	翅片间泥沙与道路污物沉积处	沉积物覆盖面积与其下方的坑深
⑦ 丝状腐蚀	有机涂层下，自破损点沿界面扩展	自破损点算起的丝长与扩展方向
⑧ 钎剂残留诱发点蚀	涂覆过量或未充分反应的残留处	残留处的坑深与分布密度
⑨ 内侧点蚀与沉积微电偶	管内壁、外来金属离子的沉积处	坑深与沉积物成分（第 4 讲展开）

另有一格只点一句：晶间腐蚀——它与铜含量及晶界析出相绑定，而「低 Cu」在铝换热器里是选材侧的既有约束，选材判据见 H1-01 热管理用铝合金牌号、性能与选材，本课不再展开。

明确不在本课射程的几项，写清去向（⛔ 本课不给它们的判据与限值）：应力腐蚀开裂（3xxx 系对它不敏感；奥氏体不锈钢的氯致开裂属另一个体系，见 H6-02 阳极氧化、锌层与电偶腐蚀防护）；氢脆（钢件电镀侧的问题，见 H6-02 阳极氧化、锌层与电偶腐蚀防护）；冲刷/侵蚀腐蚀与汽蚀（工质侧流动相关，见 H7-01 冷却液（乙二醇型）配方、性能与劣化，泵侧汽蚀见 G5-01 电子水泵结构、扬程—流量匹配与选型）；微动腐蚀（属连接器与接插件域）。微生物腐蚀同样只作已知项列出，本课不给它的判据。

为什么必须先把全集摆出来，再逐格核对。因为漏掉的那一类不会以「少了一条」的形式暴露——它是整类不出现，清单看上去仍然齐整。沿「教科书四大类」这一条线索往下数，漏掉的恰好是层状腐蚀（它是本课要主动制造的那种形态，第 2 讲整讲讲它）与丝状腐蚀（有机涂层铝件最典型的一条失效路，第 3 讲讲它）。⇒ 每数完一遍都要回问两句：我是沿什么线索数出来的？有没有不在这条线上、却同样属于这个集合的东西？这两句在本课后面还要用四次——数防腐手段、数电位序节点、数验证方法、数验证矩阵的维度，每一次都是同样的漏法。

为什么形态决定判据。九格里每一格要量的量都不一样，而这些量彼此之间没有换算关系：均匀腐蚀看减薄速率，点蚀看最大坑深，电偶腐蚀看面积比，缝隙腐蚀看几何与排水，层状腐蚀看前沿是否已到扩散带底，丝状腐蚀看自破损点算起的丝长。拿失重去判点蚀、拿外观去判缝隙，都属于拿错判据去测，测完等于没测——1.2 会把这件事量化成一个具体倍数。

工程量级。本节不给任何速率值：同一种形态换一种介质、换一个合金，速率就是另一个数量级。本节交付的是「哪种形态在换热器的哪个部位高发、各自要量什么」这张定位表，它是后面全部测量与试后分析的入口。

易错点。①在截面上把层状腐蚀与点蚀读混——两者最容易混，而结论方向恰好相反（前者是设计意图在履职，后者是主敌在推进），第 2 讲给鉴别读法；②把「本课没列的形态」默认成「不会发生」——不在射程内只表示由别的课给判据，不表示它不存在。

1.2 点蚀为什么是主敌：同一个电量、同一份失重，摊开与集中的到穿孔时间差两个数量级

这一节只做一件事——把「点蚀是主敌」从口号变成一次可以当场复算的手算。

工具是法拉第定律：

Δm = M·I·t/(n_e·F)

其中 Δm＝溶解掉的金属质量、M＝摩尔质量、I＝腐蚀电流、t＝时间、n_e＝电子转移数、F＝法拉第常数。⚠ 先记住这条式子交付的到底是什么：它给的是溶解总量，⛔ 不给穿透深度。两者之间隔着一个「溶解发生在多大面积上」的因子，而那个因子恰恰是本节要算出来的东西。

常量（物性/标准值，取自通用物性表一级来源，全课统一这一组取值）：F = 96485 C/mol；铝的 M = 26.98 g/mol、n_e = 3、ρ = 2.70 g/cm³。

输入（⚠ 以下三个输入全部是为讲清机理而设的教学假设值，不对应任何平台、任何产品、任何试验，⛔ 禁止取用于任何工程判断）：阳极电流密度 i_a = 10 μA/cm²、有效壁厚 δ_eff = 0.30 mm、腐蚀集中的面积占比 1%。

第一步，算一年通过的电量。取一年 = 365.25 天 = 3.15576×10⁷ s：

Q = 1×10⁻⁵ A/cm² × 3.15576×10⁷ s = 315.58 C/cm²

第二步，算这些电量溶解掉多少金属。

Δm = 26.98 × 315.58 / (3 × 96485) = 0.02941 g/cm²

第三步，把它摊成减薄深度。除以密度：

d = 0.02941 / 2.70 = 0.01089 cm = 108.94 μm/a ⇒ 约 109 μm/a

⚠ 口径说明：109 μm/a 是本课统一的显示值；未舍入的 108.94 只在下一步乘一百时用，本课不再出现第三种舍入。

第四步，算到穿孔的天数。如果腐蚀真的是均匀的（受蚀面积＝全面积），第三步那个值就是 v_uni，于是

t_perf = 300 μm ÷ 108.94 μm/a ≈ 2.75 a ≈ 1006 天

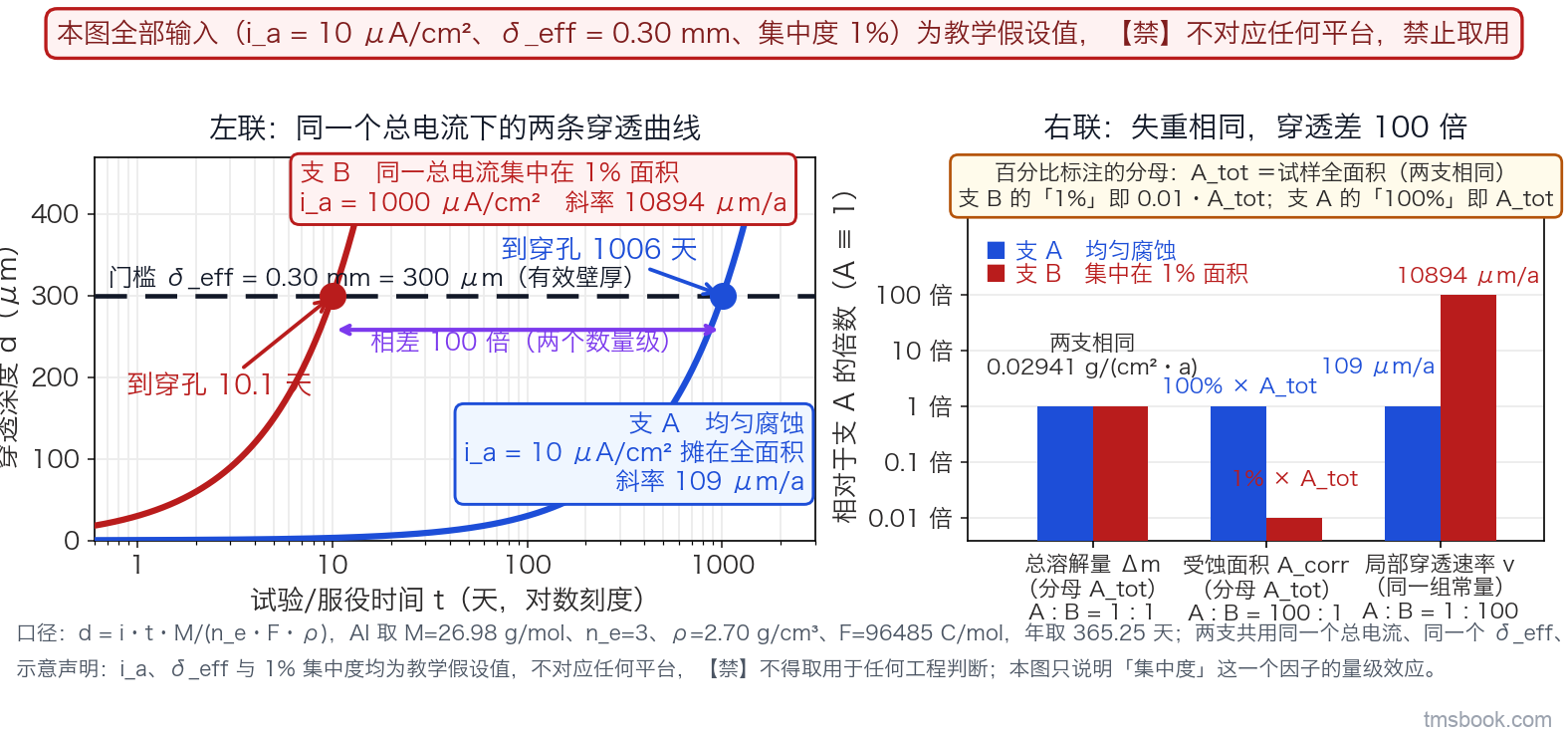

第五步，把同样的电流集中起来。现在保持总电流一分不变，只把它集中到 1% 的面积上。由 i_a = I_galv/A_a，阳极面积缩到百分之一，电流密度就放大一百倍，纵向穿透速率 v_perf 随之变成 108.94 × 100 = 10894 μm/a：

t_perf = 300 μm ÷ 10894 μm/a ≈ 10.1 天

1006 天与 10.1 天。两者的总失重完全一样——同一个电量、同一个 Δm、同一块铝、同一个 δ_eff。差出来的那 100 倍不是任何材料常数，就是面积集中度本身。这就是「点蚀是主敌」的全部内容：换热器不是被腐蚀掉的总量搞穿的，是被腐蚀的集中程度搞穿的。

★ 这里必须当场点破全课最容易被读反的那一句：「腐蚀速率越低、失重越小＝寿命越长」。它在腐蚀入门里几乎是本能——学到的第一个量就是由失重换算来的均匀腐蚀速率，第一反应就是拿它给方案排序。但本课的失效判据是局部穿透，失重是整面平均，上面这一算已经说明：两者之间隔着一个可以差两个数量级的集中度，中间没有任何换算关系。⇒ 要比的量是「到穿孔天数」，不是「失重」。

失重法只在一种场合正当：同一形态的方案之间比较，例如两套涂层体系都以均匀减薄为主时。一旦一支带牺牲层、一支不带，两支的失重就不可比——牺牲层工作时它自己在溶解，总失重本来就是上升的（这笔代价第 2 讲专门讲），此时只能比截面穿透深度与到穿孔天数。

两个由此派生、现在就要钉死的易错动作：

① 拿法拉第定律算出总失重，除以全面积摊成均匀减薄，再把它当穿透深度去反推寿命。这一步必然得到严重乐观的结论——上面同一个电流，摊开是 1006 天，集中在 1% 面积上是 10.1 天。精确的说法是：Δm 除以受蚀面积与密度，得到的是该受蚀面积上的平均减薄；只有当受蚀面积真的等于全面积时，它才等于 v_uni。⛔ 形态一旦是点蚀，全面积平均减薄与纵向穿透速率之间就只隔着一个集中度，而法拉第定律不给这个集中度，也就不给穿透深度。

② 把腐蚀速率当成一个量。它其实是两个：v_uni＝由失重换算的均匀减薄速率，v_perf＝纵向穿透速率。1.9 的寿命式子里能填的只有后者，填前者就是把点蚀当均匀腐蚀算。⇒ 全课不写不带下标的腐蚀速率，两个量各带各的定义与单位（符号口径见 1.12）。

1.3 E > E_pit 是点蚀的萌生判据，而 E_pit 不是材料常数

是什么。铝之所以在空气与中性水里还能用，靠的是表面那层致密的 Al₂O₃ 钝化膜。Cl⁻ 的破坏方式不是把整层膜溶掉，而是在膜的薄弱处竞争吸附、把那一点局部击穿。当试样在该时刻的实际电位 E 高于点蚀电位 E_pit 时，蚀坑就能稳定形核并持续长大：

E > E_pit ⇒ 点蚀萌生

⚠ 这里的 E 是试样此刻的实际电位（被电偶或外加极化之后会偏离开路值），它与开路状态下的自腐蚀电位 E_corr 不是同一个量。两者只差一个下标，混用会让后面所有判据整条失效——全课不写不带下标的电位（见 1.12）。

为什么这条式子是全课的枢纽。因为它是牺牲保护为什么有效的唯一机理解释。牺牲层做的事不是「让腐蚀慢一点」，而是把被保护件的 E 压到 E_pit 以下——判据不成立，点蚀就从根上不萌生。第 2 讲整讲讲的就是「浓度梯度怎么变成电位梯度、电位梯度怎么把 E 压下去」。它同时解释了第 3 讲那条完全不同的路：涂层与转化膜不压 E，它们抬的是电阻与 E_pit 本身。

工程量级。E_pit 强烈依赖Cl⁻ 浓度、温度、pH、合金成分与表面状态，⛔ 本课不给数。同一个牌号，换一种溶液、换一个扫描速率，测出来就是另一个值。⇒ 它只能在同口径（同溶液、同温度、同扫描速率、同参比电极）下横向比较，报值时必须把这四项一起报出来；离开这四项，一个孤立的 E_pit 数字没有含义。

易错点。①把 E_pit 当牌号属性写进技术条件——供应商确实能给你一个数，但那个数只在它测它的那套条件下成立，搬到你的介质里不成立；②把 E 与 E_corr 混写，于是「电偶把 E 抬上去了」这件事在文字里整个消失，方案评审时看不出风险来自哪里。

1.4 E_pit 判「会不会萌生」，E_rp 判「已有的坑会不会继续长」，两者不可互用

是什么。动电位循环极化扫一圈，正扫给出击穿电位 E_pit，回扫还会给出一个再钝化电位（保护电位）E_rp：当电位低于 E_rp 时，已经存在的蚀坑会重新钝化、停止长大。

为什么必须分开。换热器的真实处境从来不是「一块完好的板」，而是已经带着破损点——涂层被石击打破、百叶边缘漏涂、装配划伤、锌层喷成孤岛。此时该问的问题已经不是「会不会萌生」，而是「已有的这个坑会不会长下去」。这是两个不同的问题，由两个不同的量回答，⛔ 一个的结论不得推出另一个的结论。

工程量级。两者都随介质与合金变，⛔ 本课不给数；测法、溶液、扫描速率与参比电极必须同口径，否则两次测的值不可比。

易错点。①拿 E_pit 合格就断言「有划伤也不会扩展」——那是用萌生判据去回答扩展问题；②反过来拿 E_rp 去判未损伤件的萌生倾向，同样越界。⇒ 这两个量各自对应的试样状态不同：判萌生用原样试样，判扩展必须用带人为损伤的试样。第 5 讲把「试样预处理状态」做成验证矩阵里独立的一维，源头就在这条判据上。

1.5 电偶腐蚀的三个限制项，对应三条互不替代的对策

是什么。两件电位不同的金属在电解液里连通，就有电偶电流：

I_galv = (E_corr,c − E_corr,a)/(R_sol + R_pol)

分子是两件的开路自腐蚀电位差（驱动力），分母是溶液欧姆电阻 R_sol 与阴阳极极化电阻之和 R_pol（阻力）。

为什么它值得单独讲一遍。因为它把「防腐怎么做」拆成了三个可以分别下手的项，而本课的三类手段恰好一项一条，谁也替代不了谁：

动哪一项	怎么动	落在哪一讲
降 ΔE_corr（分子）	选材与电位梯度设计：让该牺牲的更阳极、该保护的更阴极	第 2 讲（牺牲锌扩散层与翅片牺牲设计）
抬 R_sol（分母第一项）	断掉电解液通路：排水、避免滞水、避免面—面大面积贴合、隔离垫	1.7 与第 3 讲
抬 R_pol（分母第二项）	涂层：把界面的电荷转移阻力抬上去。⚠ 转化膜⛔ 不算在这一项——它属钝化抑制型，抬的是 E_pit（全课统一口径，见 3.2）	第 3 讲

工程量级（这一条尤其要写清）。本式在本课只作驱动关系使用，⛔ 不得当作可代入求解的定量式，本课也不给任何算例数值。理由是两个分母项都不是常数：R_pol 随电位与时间强非线性变化；R_sol 在薄液膜条件下随液膜厚度剧变——而车上的外腐蚀绝大多数时间正是薄液膜工况，不是浸没工况。把浸没条件下的电阻代进去算出一个电流，数值是假的，方向也未必对。

易错点。①只做了绝缘隔离就认为电偶问题关闭了——绝缘断的是电子通路，离子通路还在（第 4 讲讲的铜离子沉积就是一条不需要电子通路的远程路径）；②把本式套到薄液膜大气腐蚀上直接算电流，如上；③只盯着分子，以为「电位差小就没事」——分母同样可以小到把一个不大的驱动力放成一个很大的电流。

1.6 面积比一律写成 R_area = A_c/A_a，越大越危险；平均 i_a 不是坑底的那个值

是什么。电偶电流落在阳极上，摊成阳极电流密度：

i_a = I_galv/A_a

配套的面积比判据，本课钉死写法：R_area = A_c/A_a（阴极面积 ÷ 阳极面积），越大越危险。⚠ I_galv 与 i_a 只差一个大小写，量纲却完全不同（A 与 A/m²）；全课不裸写单个字母，一律带下标。

为什么它比电位差更要命。式子内部是一个纯比例关系，两边都是符号，不需要任何数值就能读出结论：同一个 I_galv 下，阳极面积缩小 10 倍，阳极电流密度就增大 10 倍。下面三种在现场看起来毫不相干的情形，其实是同一件事的三种外观：

• 铝管接不锈钢或铜接头——小阳极接大阴极（异种金属的电偶序取值与面积比设计见 H6-02 阳极氧化、锌层与电偶腐蚀防护）；
• 涂层大面积完好、只剩几个破损点——阴极面积一分未减，阳极缩成那几个点；
• 弧喷锌漏喷成孤岛——没被喷到的那几块裸基材成了小阳极。

★ 顺带点破另一句听起来很自然、做起来正相反的话：「涂层要涂在会腐蚀的那一面」。直觉是去保护阳极，实际方向反了。涂层不可能没有针孔与破损点，只涂阳极侧等于把大阳极改造成小阳极：阴极面积一分未减，阳极面积却缩到那几个破损点上，i_a 暴涨，局部穿得比不涂还快。正解是优先覆盖阴极侧，或者两侧都涂，⛔ 绝不单涂阳极侧。它与「把翅片做得比管子更耐蚀」是同一种因果反转：把「谁该被保护」和「谁该被覆盖、谁该更耐蚀」当成了同一件事（翅片那一支第 2 讲展开）。

工程量级。⛔ 本课不给绝对电流密度值——它随介质、电位与时间变。本节交付的是方向判据与一句可以直接执行的选材与覆盖动作：宁大阳极、小阴极。

易错点。①面积比写反：写成 A_a/A_c 之后，「越大越危险」就变成了「越大越安全」，是量级级别的反向错误——所以本课把分子钉死为阴极面积；②把 i_a 当成坑底的实际电流密度——它是摊在整个阳极面积上的平均值，蚀坑底部的局部值可以高出若干数量级。这一条正是「涂层带几个漏涂点，比整片不涂还危险」这句话的算式来源，第 2 讲讲锌层漏喷、第 3 讲讲涂层破损，用的都是它。

1.7 缝隙与滞水是电解液的制造机：排水设计属于防腐设计，不是结构专业的附赠

是什么。换热器上天然的缝隙一个不少：翅片与管的贴合根部、主片插管处、边板搭接、安装脚与支架的贴合面、护风罩与格栅之间的积泥兜。这些地方靠毛细作用把水留住，形成缝隙腐蚀的典型环境——缝内贫氧、Cl⁻ 向缝内迁移富集、水解使 pH 下降，最后形成一个自催化的酸性缝隙环境：越腐蚀越酸，越酸越腐蚀。

为什么把它放进这一讲。回看 1.5 的式子：R_sol 只有在电解液连续的时候才小。缝隙与滞水做的事，就是把本来会断掉的液膜续上，而且长时间续着。反过来说，断掉连续液膜是三条对策里最省钱的一条——它不消耗任何材料预算，不加涂层、不加锌，只需要在结构上让水走掉。

工程量级。湿润时间（表面维持液膜的累计时间）是大气腐蚀量的主变量之一，具体值随安装位置、离地高度与地域而变，⛔ 本课不给数。本节交付的是四条可以直接写进防腐设计说明的设计动作：给排水口；避免向上开口的兜；避免面—面大面积贴合（改成点接触或线接触、或加断水槽）；把结构最低点让出来，别让它落在缝里。整车层面的布置、离地高度与环境适应性矩阵见 I6-03 腐蚀防护与环境适应性设计。

易错点。①把排水当成整车布置的事，于是它一个字都没进防腐设计说明——没有属主的项，在评审上不会被追；②图上标了排水孔，却没有核实喷涂与涂装会不会把它堵上——浸涂把排水孔糊死是量产里真实发生过的事，工艺侧的过程控制见 H6-03 表面处理的过程控制、检验判据与特殊过程审核；③把缝隙腐蚀当成材料问题去改合金——它的判据在几何与排水上，换牌号解决不了一个自催化的酸性缝隙。

1.8 失效判据全集：穿孔是终点判据，但「不漏」不等于「没坏」

是什么。先把终点定死：穿孔＝腐蚀前沿从某一侧穿透有效壁厚 δ_eff、形成贯通漏路，这是换热器的功能与安全同时终止的那一刻，也是本课全部对策共同的目标函数。它够格当终点，是因为换热器是压力边界件——漏了就没有任何降级使用的空间，不像一个性能衰减的件还能凑合用一阵。相比之下，外观、失重、腐蚀速率都只是通往它的中间量。

但它不是唯一的报废判据。把判据全集摆出来，一共八项：

判据	用什么量	在本课的地位
到穿孔天数	检漏手段发现贯通漏路的那一天	主判据
单位面积失重	试后清除腐蚀产物后的失重	射程有限，只能同形态之间比（1.2）
最大穿透深度	金相截面上量最深的那一处	本课内，试后分析必做
外观评级	起泡、变色、划痕处的扩蚀宽度	方法标准另有归属，本课只写去向
涂层附着力保持	划格法一类的附着等级	归 H6-03 表面处理的过程控制、检验判据与特殊过程审核
换热性能衰减	UA 下降	★ 本课归纳（见下）
空气侧压降上升	同风量下的压降增量	★ 本课归纳（见下）
内侧四项	pH、储备碱度、缓蚀剂耗尽、金属析出	第 4 讲

★ 最后那两项是本课归纳补上的判据，不是任何标准的既有条款，也不是常规验证矩阵里默认会有的一格。它们的机理是：翅片根部被腐蚀断裂 → 翅片脱落 → 有效换热面积减少；腐蚀产物与脱落的涂料在百叶开口与钎角处堆积 → 空气侧堵塞。两条合起来的后果是 UA 下降、空气侧压降上升，也就是换热器在完全不漏的情况下先失去了功能。而这一类衰减可以先于穿孔到达，只查泄漏的试验完全发现不了它——试后拿去打压，密封良好，报告写「合格」。

⇒ 由此推出一条对第 5 讲的硬要求：验证矩阵里必须单列一格「性能复测」，否则整个试验只回答了「漏没漏」这一个问题。UA 与空气侧压降怎么评价、复测口径怎么定，见 A3-03 换热器性能评价：换热量、压降与紧凑度权衡。

工程量级。目标到穿孔天数是各家整车厂按整车耐久年限与地域腐蚀等级定的平台相关量，⛔ 本课不给数；三条判据谁先到，也没有固定次序——那个次序随方案而变。

易错点。把「最终失效判据＝穿孔」读成「不漏就没坏」。这两句话之间差着一整类判据，而差掉的那一类恰恰是用户最先感知到的（风量不够、空调不冷、能耗上升），只是它不会在检漏台上报警。

1.9 到穿孔寿命要拆成两段：t_perf ≈ t_init + δ_eff/v_perf

是什么。把寿命写成「壁厚除以腐蚀速率」是常见写法，但它只覆盖了扩展期。点蚀在开始稳定推进之前还有一段萌生期：钝化膜被 Cl⁻ 逐步破坏、亚稳蚀坑反复形核又反复再钝化，这一段里几乎量不到深度增长。★ 本课把它拆成两项使用——这是本课归纳的写法，不是既有的标准式子：

t_perf ≈ t_init + δ_eff/v_perf

其中 t_init＝萌生期，δ_eff＝有效壁厚，v_perf＝纵向穿透速率。

为什么非拆不可。不拆项就说不清三类手段各自买到了什么：

• 涂层、转化膜与缓蚀剂的主要贡献落在 t_init——它们把介质与金属隔开、把击穿推迟，但它们不改变金属一旦开始溶解之后的推进速率；
• 牺牲层与壁厚余量的贡献落在后一项——牺牲层是把 v_perf 折向横向（第 2 讲），壁厚余量是把 δ_eff 加大。

拆开之后，「涂层完好时几乎不腐蚀、一旦破损就迅速穿」这件反直觉的事也就有了解释：涂层买的是 t_init 那一段，破损点一出现，那一段直接归零，剩下的完全由 v_perf 决定——而此时因为面积比恶化（1.6），v_perf 还比没涂的时候更大。

符号口径（这里是那句反钉子的技术形态，必须钉死）。分母只能填 v_perf，⛔ 不能填 v_uni。填错的后果 1.2 已经算过：同一组输入，一个给 1006 天，一个给 10.1 天。δ_eff 是有效壁厚——名义总厚扣掉钎料层、牺牲层占比与硅侵蚀影响层之后剩下的那一段芯材，再扣服役腐蚀余量；这份厚度预算怎么分配见 H1-01 热管理用铝合金牌号、性能与选材（本课的 δ_eff 与它是同一个量），芯体的耐压与强度校核见 G2-07 换热器芯体强度、耐压与热疲劳设计。

工程量级。两段的比例是介质、合金与表面状态的强函数，⛔ 本课不给数，只给结构。本式的用途是归因——判断某个手段改善的是哪一段，⛔ 不是代数值去求一个寿命。

易错点。①把加速试验里得到的 t_perf 直接乘一个倍率外推成实车年限——加速倍率为什么不可外推，第 5 讲用大气腐蚀剂量-响应关系的形式说清；②只优化 t_init（不停地加涂层）而不管 v_perf，于是试验件在完好状态下表现极好、装车后遇到一次石击就迅速穿；③反过来只堆壁厚——那是最贵也最没有效率的一条路，而且它与轻量化直接冲突。

1.10 外腐蚀与内腐蚀是两条独立的防线：介质、机理、手段、验证四样全不同

是什么。同一根管子的两侧，是两条各自完整、互不覆盖的防线：

	外侧战线（空气/盐水侧）	内侧战线（工质侧）
介质	空气、海洋盐雾、融雪盐（NaCl 与吸湿性更强的 CaCl₂/MgCl₂）、道路化学品与油污、酸雨与 SO₂、粉尘泥沙、洗车水与高压水枪、凝水与化霜水	乙二醇型冷却液（IAT/OAT/HOAT）、低电导冷却液、制冷剂与冷冻油、制造与库存阶段的残水、钎剂残留、成型与清洗工序残留
主要手段	弧喷锌扩散层（牺牲型）、整体浸涂与翅片亲水涂层（屏障型）、无铬转化膜（钝化抑制型）、结构排水	合金成分（低 Cu）、复合板 7072 内衬（牺牲型）、冷却液缓蚀剂（钝化抑制型）
机理落点	压 E 到 E_pit 以下；抬 R_sol 与 R_pol；抬 E_pit	抬 E_pit、降腐蚀电流；同样有牺牲型的一支
验证	中性盐雾、SWAAT、各家循环腐蚀谱	冷却液腐蚀试验（玻璃器皿法与模拟服役两类方法）与内循环台架
讲到哪	第 2、3 讲（手段）＋ 第 5 讲（验证）	第 4 讲

⚠ 表中两类试验的条件与判定按现行版本核——本课未逐条核对标准原文，此处只用它们的射程：它们考核的是工质侧，不是空气侧；方法名与参数第 4 讲再展开。

为什么必须分治。两侧的电解液电导、含氧量、温度、流动状态与 pH 缓冲能力全都不同：外侧是间歇的薄液膜、氧充足、Cl⁻ 可以在干燥时浓缩；内侧是连续的浸没流动、氧受限、pH 由缓冲体系托着、还有缓蚀剂在持续钝化表面。同一块铝在两侧的腐蚀形态与速率都不一样，所以手段不能互换，验证更不能互相背书。

工程量级。本节不给数，交付的是上面那张两条防线各自的手段清单与验证清单对照表——它同时是第 5 讲验证覆盖矩阵的行标题。

易错点（最常见的两种形态，都是「一条防线当两条用」）。①「加了整体浸涂，所以水侧也保护了」——浸涂在外表面，工质侧一点都没碰到；②「做过 SWAAT，所以水侧寿命有证据了」——外侧加速试验的介质只施加在试样外表面，⛔ 做过 SWAAT 不等于工质侧寿命验过。第 5 讲会把两条战线摆进同一张覆盖矩阵，让空白格自己显出来，而不是留白。

1.11 凝水与化霜水是常年存在的一类电解液，不靠天气

是什么。数外侧介质时最容易只沿「盐」这一条线数：海洋盐雾、融雪盐、道路化学品。沿这条线数，会整类漏掉两个由整车自己产生的电解液源：蒸发器凝水（凝水的产生与排放见 C2-05 箱内蒸发器布置与冷凝水管理 与 C2-12 冷凝水排放、防霉与蒸发器自清洁）与热泵室外换热器的化霜水（化霜循环见 C3-04 除霜循环与化霜策略（热泵），结霜与传热衰减机理见 A3-04 污垢、结霜与传热衰减机理）。

为什么它们不能被漏掉。融雪盐是季节性、地域性的：不下雪的地方、不撒盐的路，一年到头也遇不上。凝水是全年、全地域的：只要开空调就有，只要热泵化霜就有。而且凝水并不是「干净的水」——它在生成过程中溶解空气里的酸性气体与灰尘，pH 并不中性，滞留在翅片间还会与沉积的泥沙一起构成垢下腐蚀的环境（1.1 第 ⑥ 格）。

工程量级（只给方向，⛔ 不给临界相对湿度值）。融雪盐里的 CaCl₂/MgCl₂ 吸湿性强于 NaCl，能在较低的相对湿度下仍然维持液膜——这一条正是循环腐蚀试验里「干燥段把盐浓缩、再润湿时侵蚀性突增」的物理基础，第 5 讲用它解释为什么循环腐蚀谱对融雪盐工况的相关性更好。

易错点。①只按「沿海/融雪盐地区」定防腐等级，于是内陆、非融雪盐市场的车型被整类判为低风险，而它的蒸发器与前端换热器一样天天在见水；②忽略化霜水在翅片与下护板处形成的冻融循环对涂层的加速劣化——⚠ 车用目前没有统一的标准化冻融耐久方法，多沿用各家整车厂的企业规范，本课不给判据，只提示它是一条必须在验证矩阵里显式认领或显式弃权的风险，⛔ 不能靠留白蒙混过去。

1.12 符号与口径一次钉死：本课有四个电位、两个速率、两个电流

是什么。本课的公式一共五条，涉及的量里有三组只差一个下标或一个大小写的近亲——它们在读者笔下极易并成一个量，一并就整条判据失效。全课统一口径如下，后面四讲一律照此书写：

符号	是什么	单位与口径	最容易与谁混
E_corr	自腐蚀（开路）电位	V，须注明相对哪一个参比电极	与 E 混
E	试样该时刻的实际电位（被电偶或外加极化后偏离开路值）	同上	与 E_corr 混
E_pit	点蚀电位（萌生判据的门槛）	同上，⛔ 不给数	与 E_rp 混
E_rp	再钝化（保护）电位（已有蚀坑是否继续长）	同上，⛔ 不给数	与 E_pit 混
I_galv	电偶电流	A	与 i_a 混（只差大小写）
i_a	阳极电流密度	A/m² 或 μA/cm²	与 I_galv 混
v_uni	由失重换算的均匀减薄速率	mm/a 或 μm/a	与 v_perf 混
v_perf	纵向穿透速率	mm/a 或 μm/a	与 v_uni 混
n_e	电子转移数（铝取 3，锌取 2）	无量纲	与 N_s 混
N_s	试样数	件	与 n_e 混
R_area	面积比，钉死写作 A_c/A_a（阴极 ÷ 阳极）	无量纲，越大越危险	分子分母写反
R_sol 与 R_pol	溶液欧姆电阻 与 阴阳极极化电阻之和	Ω	两项都在分母，⛔ 不许并成一个电阻
δ_eff	有效壁厚	mm	与名义总厚混
t_init 与 t_perf	萌生期 与 到穿孔寿命	天或年	只写 t 时分不清

为什么要专门花一节做这件事。三组近亲各自对应一种已经出过事的错法：E 与 E_corr 混写，会让「电偶把电位抬上去了」这件事在文字里消失，于是方案里看不出风险来自哪；I_galv 与 i_a 混写，面积比判据整条失效——两者量纲不同，混用之后「小阳极更危险」这句话在算式上无从谈起；v_uni 与 v_perf 混写，正是本课那句反钉子的技术形态，1.2 已经算出它的代价是 1006 天与 10.1 天之差。另有两条约定：本课不出现弹性模量，所以 E 这个字母专用于电位，与选材侧「电位一律写 E_corr」的口径一致；δ_eff 与选材课厚度预算里的壁厚是同一个量，⛔ 不许在本课重新定义一个「壁厚」。

工程量级。本表里⛔ 不给任何数值——四个电位、两个速率、两个电流、面积比与有效壁厚，全部是随材料、介质与平台变化的量。本表交付的只有两件事：每个符号是什么，以及写它的时候必须带什么（电位带参比电极，速率带下标，面积比带分子分母的方向）。

易错点。①在技术条件或试验报告里裸写「腐蚀速率」「电位」「电流密度」而不带下标与口径——收到的数没法与任何别的数比较，等于没测；②横向比较两份来自不同实验室的电化学数据，却不核对溶液、温度、扫描速率与参比电极是否一致；③把面积比随手写成 A_a/A_c，结论方向立刻反过来。
