H5-02 TIM 涂覆工艺、厚度控制与接触热阻

课程代码 H5-02 · 板块 H 材料、连接与制造工艺 / 导热界面材料 TIM 时长 约 4.0 小时（7 讲） 前置 H5-01 导热界面材料选型；A1-06 热阻网络法与集总参数建模 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H5-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
定一份 TIM 涂覆与压合工艺卡	第 3 讲：图形按排气路径定、涂覆量是窗口不是下限、估算量必须由标定试片反推	第 2 讲（定厚方式对照、保压与回弹）· 第 4 讲（抑制空洞三档手段的介入时机）
审一份供应商 D5470 报告	第 6 讲：它报的是含仪器计量面接触项的整体值、至少三个厚度点、横比前先对齐压力	第 6 讲（互校查的是回归斜率、⛔ 不是截距）
给仿真里的 TIM 层定一个 R''	第 7 讲：三条取值路径各自的方向性、实体网格厚度必须等于 BLT	第 6 讲（材料级与装配级差在哪四处）
定产线受控特性与失控排查表	第 5 讲：受控特性全集、选特性三判据、布点工位与失控定向排查	第 4 讲（表面准备三档与有效期）· 第 2 讲（BLT 从哪个量推出来）
查一批结温偏高的件	第 1 讲：逐项拆账，先判谁主导 · 第 4 讲：空洞的后果由位置定，不由面积占比定	第 2 讲（BLT 摊成一条带，两端各判一次）

⛔ 本课不覆盖：料族比较与选型（选哪一族、目标 BLT 大致落在哪一档）⇒ H5-01 导热界面材料（导热垫/凝胶/灌封）选型；泵出、干裂、老化这类时变项 ⇒ H5-03 TIM 可靠性、泵出与老化，本课全部按「装配完成、首次达到稳定状态」这一个时点讲；到喷嘴口之前的胶料链（双组分计量比、混合器状态与更换周期、可用期）⇒ H4-03 结构胶/密封胶粘接工艺与耐久；控制图选型、能力指数与测量系统分析 ⇒ M2-01 质量工具：PPAP/8D/SPC/MSA，本课只交出受控特性清单与布点；结温网络与面内扩展热阻的算法与取值 ⇒ J6-01 功率器件结温与热阻网络仿真（⚠ 扩展项本课要点名、也要给识别判据——热源投影面积 ÷ 界面面积 < 1 就必须单独算它，见 1.8；不覆盖的只是怎么算）；点胶与视觉设备的选型编程维保、真空贴合设备本身、粘接前的活化工艺本身 ⇒ 本课程体系内无对应课题，按设备供应商资料与本企业工艺规范。★ 以及不给的数：任何一个具体的目标值、参量阈值与本底限值——目标 BLT 与其公差带、单件胶量与控制限、压合力与保压时间、空洞率与覆盖率门限、接触热阻 R''_c1 / R''_c2 的取值、表面活化的有效期——由本项目自己的硬件、料与产线设备给出，去向与标定方法本课逐条写清，⛔ 本课一个数都不给。

---

引言：同一款料，工艺做好做坏差一倍——而那一倍不在你买的那个 k 里

器件底面与冷板之间那零点几毫米，是整条散热链上少见的一段「买不来」的热阻。TDS 上那个导热系数是采购谈下来的，而这一层最终有多大热阻，取决于压合稳定后的实际厚度、取决于料有没有真的润湿到两侧表面的谷底、取决于压合时气有没有出去。同一份 TDS、同一副硬件，换一条产线或换一组压合参数，界面热阻能差一倍——这句话不是修辞，第 1 讲会用一组标明为教学假设、不对应任何平台的输入把它逐项拆开，而拆出来占比最大的那一项，并不是大多数人第一个去查的空洞。本课要做的就是把这一层从「选了什么料」交还给三件事：怎么把它做出来、怎么把它测出来、怎么把它填进模型。

全课要敲的钉子只有一句：这一层的热阻是 R''_th = BLT/k + R''_c1 + R''_c2，三项里只有 k 是采购来的，BLT 与两侧接触状态是工艺做出来的。 其中两侧接触项必须分列、⛔ 不许假定对称——器件底板与冷板的表面状态通常完全不同，合成一项之后，查根因时就再也分不清该改器件侧还是该改冷板侧。围绕这句话，本课要建立三个判断力：① 拆账——把界面总热阻拆成体项与两侧接触项，并判断在你那个厚度上到底谁主导（第 1 讲）；② 做窗口——把 BLT、涂覆量、空洞与覆盖率从「一个目标值」改写成「一条有上下限的带」，并在带的两端各判一次（第 2 讲到第 5 讲）；③ 给数——任何一个界面热阻数，都说得出它是谁跟谁接触、在什么压力与厚度下得到的、以及它偏在哪一侧（第 6 讲与第 7 讲）。

第三条最难，因为它有一个看起来完全正确的错读法。本课会反复说「仿真不能直接填体导热系数，要用含接触项的有效热阻」，而这句话最容易被读成——⛔ 「那我把 D5470 多厚度回归出来的截距（R''_c1+R''_c2）直接填进薄层热阻边界就对了」。这是本课最容易读反的一条，而且读反的恰恰是本课自己的正解：那个截距是试样与仪器抛光计量端面之间的接触项，⛔ 不是 TIM 与你那两个真实零件表面之间的接触项。照它填下去，读者会以为自己已经把接触热阻算进去了，结温预测照旧偏乐观，而这一次连怀疑的理由都没有了——上一次至少还知道「我填的是体 k，肯定偏乐观」，这一次模型说明上写着「已含接触项」。这条错读法的正解落在第 6 讲（那个截距到底是跟谁接触的）与第 7 讲（薄层热阻边界的 R'' 该从哪三条路径取、各自偏在哪一侧）。

不用等读完，今天就能用的一件事：把你手上那个准备填进模型、或准备写进评审报告的界面热阻数拿出来，问三句——

1. 它是 R 还是 R''？面积基准是哪个面？ 整体热阻 R 的单位是 K/W，面热阻 R'' 的单位是 K·cm²/W，两者差一个面积，换算是 R = R''/A；而 A 取器件底面、涂覆区面积还是冷板接触面，三者可以差很多，所以面积基准必须跟这个数一起写出来。
2. 它是在哪个接触压力 P 下得到的？ 本课的 P ＝ 压合反力 / 界面投影面积，是平均压强，⛔ 不是紧固件预紧应力、⛔ 不是局部峰值。两家在不同 P 下报数时，两个都记、各带条件，⛔ 不折算成一个数。
3. 它对应的是哪个厚度？ 是试验里的试样厚度 t，还是你装配压合稳定后的 BLT？本课全程把这两个记号分开写、⛔ 不互换：BLT 指的是保压结束、回弹与流变松弛到平台段之后、常温无外加热流时的实际胶层厚度，⛔ 不是名义间隙、⛔ 不是止挡凸台高度、⛔ 不是垫片自由态厚度。

三句里有一句答不上来，这个数就还不能进模型——它缺的不是精度，是「它在算哪一段」这个前提。这三句分别由第 1、第 6、第 7 讲补齐。本课的面热阻一律用 K·cm²/W（1 K·cm²/W = 1×10⁻⁴ K·m²/W，换算是精确算术），凡是报一个热阻数、代进算式或填进模型，都带记号并写明面积基准；本课引用的几份测试标准只写它管什么、去哪查，版次与年份以现行目录为准，引用前须核。

第 1 讲　界面热阻三项串联与拆账：三项里只有一项是采购来的

同一款 TIM，同一副硬件，两条产线做出来的界面热阻能差一倍——这句话在评审会上说出来没人反对，但接下来那句「那是哪儿差的」通常就答不上来了。答不上来不是因为缺数据，是因为大多数人手里只有一个数：供应商 TDS 上那个体导热系数 k。而 k 是采购来的，它在两条产线上一模一样。差出来的那一倍，全部落在另外两项上，而那两项在多数人的账本上根本没有位置。本讲要做的就是先把账本立起来：把这一层拆成三段能各自追责的面热阻，把每一段挂到具体的人头上（谁买的、谁做的、谁验的），再把「薄」「厚」「差一倍」这几个形容词换成能当场代数的判据。账本立起来之后，后面六讲才有地方落——第 2、3 讲把 BLT 做出来，第 4 讲把空洞压下去，第 5 讲把它布到产线上，第 6 讲把它测出来，第 7 讲把它填进模型。

先钉三条本讲全程适用的记号与口径，后面不再重复：

• 面热阻一律用 K·cm²/W，换算 1 K·cm²/W ＝ 1×10⁻⁴ K·m²/W（换算本身是精确算术）。整体热阻写 R（单位 K/W），两者的关系是 R ＝ R''/A，A 以 cm² 计。⚠ 全课⛔ 禁止裸写「热阻」这两个字而不带记号——R 与 R'' 只差一个面积，混起来的错是 A 那么大的一个因子。定性叙述里说「界面热阻」是正常的；凡是报一个数、代进算式、或填进模型的那一处，必须写清是 R 还是 R''、面积基准取的是哪个面。
• BLT ＝ 装配态胶层厚度：压合稳定（保压结束、流变松弛与回弹到达平台段）之后、常温、无外加热流时的实际胶层厚度。⛔ 不是图纸上的名义间隙、⛔ 不是止挡凸台高度、⛔ 不是钢网厚度、⛔ 不是垫片自由态厚度。
• 粗糙度写 σ_s（Ra 或 Sa，用哪一个必须写明）。⚠ 全课⛔ 禁止裸写 σ——在结构语境里 σ 是应力，本课不用 σ 表示任何量。

本讲的次序是：两套机理不得互套（1.1）→ 三项串联的账本与它背后的七项全集（1.2）→ 热阻怎么换成温差、面积基准取哪个面（1.3）→ 交叉厚度 t* 把「薄／厚」变成可算的判据（1.4）→ 高 k 料为什么对工艺更敏感（1.5）→ 接触热阻的三条趋势与那条会饱和的曲线（1.6）→ 空洞该记在哪一项（1.7）→ 账上那个一维口径够不到的第四项（1.8）→ 把「差一倍」拆成三笔各自追责的账（1.9）。

1.1 有 TIM 的界面与裸金属对贴，是两套机理——两套公式⛔ 不得互套

是什么。两个金属面直接对贴时，热流只有两条并联路径：一条走微凸点的固-固导热（真实接触面积通常只占名义面积的很小一部分），一条走间隙里的空气导热（辐射项在整车温区可以忽略）。接触热阻的大小，取决于加压之后真实接触面积能长到多大。一旦填了 TIM，这个物理换掉了。谷底被填满，微凸点那条路径不再是主角；剩下的接触热阻来自TIM 与固体表面之间润湿得完不完全——残留的是微观未润湿区，以及被压合前沿封在谷底、挤不出去的那层薄气。⛔ 它不再是宏观的微凸点模型。

为什么这件事值一整节。因为两套机理开出的药方完全不同。裸金属界面降阻靠加压：压力上去，真实接触面积跟着上去。有 TIM 的界面降阻靠润湿：表面清洁度、粘度与保压时间的匹配、压合速度——而加压只在「把 TIM 挤进谷底」这一段有效，填进去之后迅速饱和（1.6 会把这条曲线画出来）。药方错了，投入全部打空：为了降界面热阻去把压合力加大一倍，界面上什么也没发生，力却全进了封装、焊点与紧固件。

工程量级。⛔ 本课不给 R''_c 的任何关联式，也不给任何一档粗糙度或压力对应的 R''_c 数值——它随表面工艺、料的流变与压力分布而变，属平台相关量。替代物是第 6 讲的两条实测路径（实件台架反推、器件级瞬态双界面法）与一条报数口径：任何一个界面热阻数，必须连它是在多大接触压力 P 下测的一起报。

今天就能做的一次试验（不需要任何新设备）。取同一副硬件、同一压合压力，做两件事的对比：

1. 清洁一遍再压——两个面按你现有的清洁规程再走一遍（或加一道），其余参数一个不动；
2. 加压再压——清洁规程不动，只把压合力提上去一档。

判读与下一个动作写死：清洁明显改善 ⇒ 润湿主导，下一步去查表面准备（清洁剂、活化及其有效期、指纹与脱模剂污染）与粘度—时间匹配，⛔ 别再动压合力；清洁没用而加压有用 ⇒ TIM 还没填进谷底，下一步去查压合速度、保压时间与涂覆量是不是不足（第 3、4 讲）。两样都没用，说明你手上这个界面的瓶颈不在接触项——回到 1.4 用交叉厚度判一下，多半是体项在主导。

这条判据什么时候不成立。它的前提是「界面上确实有一层能润湿的料」。冶金结合类的界面（焊接、烧结）既不是裸金属对贴也不是 TIM 润湿，属另一族，其定位与选型口径见 H5-01 导热界面材料（导热垫/凝胶/灌封）选型，本课射程内的三项串联账不适用于它。

易错点。把裸金属接触热阻的经典关联式（粗糙度—硬度—压力型）拿来算有 TIM 的界面。⛔ 这是机理不同的两支互套，错的是量级不是精度——那类关联式的每一个输入（材料硬度、微凸点密度）在填了 TIM 之后都不再是决定性的量。

1.2 界面总热阻 R''_th ＝ BLT/k + R''_c1 + R''_c2：三项里只有 k 是采购来的

是什么。把界面这一层拆成三段串联的面热阻：

R''_th ＝ BLT/k ＋ R''_c1 ＋ R''_c2

• 体项 BLT/k——TIM 自己这层料的热阻，由厚度与体导热系数决定；
• 器件侧接触项 R''_c1——TIM 与器件表面之间；
• 冷板侧接触项 R''_c2——TIM 与冷板表面之间。

⚠ 两侧必须分列，⛔ 不许假定 R''_c1 ＝ R''_c2。器件底板可能是电镀面或喷涂面，冷板可能是机加面或型材挤压面，两者的粗糙度、平面度与局部压力分布通常完全不同。合成一项写成「界面接触热阻」，出了问题就分不清该改器件侧还是改冷板侧——而这两侧归的往往是两个部门。

为什么这条式子是全课的账本。因为它把三项挂到了三个不同的责任人身上：

项	由什么决定	谁能改	本课在哪儿讲
体项 BLT/k	k 由料定，BLT 由工艺定	k：采购与选型（H5-01 导热界面材料（导热垫/凝胶/灌封）选型）；BLT：工艺	第 2、3 讲
器件侧接触项 R''_c1	器件表面状态、润湿、局部压力	工艺（含来件表面规格）	1.1、1.6、第 4 讲
冷板侧接触项 R''_c2	冷板表面状态、润湿、局部压力	工艺（含来件表面规格）	1.1、1.6、第 4 讲

三项里只有 k 是买来的，另外两项是做出来的。这就是本课全程要敲的那颗钉子；1.9 会把它换算成一笔可以逐项追责的账。

工程量级（教学假设，⛔ 不对应任何平台，⛔ 禁止照抄取用）。取示意料 k ＝ 3.0 W/(m·K)、BLT ＝ 0.30 mm ⇒ 体项 ＝ 0.30 mm ÷ 3.0 W/(m·K) ＝ 1.00 K·cm²/W；若两侧接触项之和 R''_c,total ＝ 1.00 K·cm²/W，则 R''_th ＝ 2.00 K·cm²/W。⚠ 注意这个量级关系：在 0.3 mm 这个常见档位上，接触项与体项同量级——那个你从没算过的量，和你天天在算的量一样大。作为量级对照，行业上常见的 TIM 体导热系数典型区间约 1~6 W/(m·K)（典型区间，⛔ 端点不作可承诺值；高填充料、金属基与冶金结合类不在此区间内，属另一族，见 H5-01 导热界面材料（导热垫/凝胶/灌封）选型），本课只在做量级对照时引用它，⛔ 不作设计输入。

这张账其实有七项，三项串联只是它的前三项。把「热流从器件面走到冷板面依次穿过什么」这条线索走完，一个界面上要记的账是这样一张全集——⛔ 别沿教科书那条「体项＋接触项」的二分往下数，那条线索上有整整两类不会出现：

账上的项	它是什么	归谁
体项 BLT/k	含填料取向带来的方向性（跨界面用的是面外方向）、含固化前后 k 不同	本课（第 2、3 讲）
器件侧接触项 R''_c1	TIM 与器件表面之间润湿不完全 ＋ 微观谷底残留气	本课
冷板侧接触项 R''_c2	同上，但表面状态通常与器件侧不同 ⇒ 两侧分列	本课
空洞项	⛔ 它不是接触项，是体项内部的并联缺陷（一列空气柱与周围良好区并联）	本课（1.7 与第 4 讲）
面内扩展热阻	热源投影面积小于界面面积时的三维项；一维口径测不出也算不出	本课只点名，去向 J6-01 功率器件结温与热阻网络仿真（1.8）
时变项	泵出、干裂、老化、热循环后的 BLT 漂移	去向 H5-03 TIM 可靠性、泵出与老化；本课全部按「装配完成、首次达到稳定状态」这一个时点讲
非热的伴生项	压合反力打进封装与结构的应力；溢料造成的电气短路与污染	本课点名不展开，归结构与电气评审

★ 沿单一线索必漏的那一类：只沿「体项＋接触项」二分数，扩展热阻与空洞这两项整类不出现——而它们恰恰是仿真结温对不上台架时最常见的两个原因。时变项与非热伴生项也不在这条线索上：一个在时间轴上，一个根本不在热的账上。

⚠ 这两项到底是跟谁接触？——一条现在就要钉死的方向性。R''_c1 与 R''_c2 里的「接触」，指的是你的器件底板与你的冷板这两个真实表面。而第 6 讲要讲的那个多厚度稳态测法，两侧夹的是试验机计量棒的抛光端面，在该方法规定的表面状态与规定的接触压力下测的——那两个面的粗糙度、平面度、压力分布与实际 BLT，跟你产线上那两个面全都不一样。⇒ 那个方法回归出来的截距，是该仪器基准面下的接触热阻，把它当成真实装配的接触热阻，落在偏乐观侧。本课由此定下一条全程不得违反的方向性禁令：既已声明它偏乐观，就⛔ 不得反过来拿它论证「实际装配的接触热阻不会比这更差」，也⛔ 不得拿它去反算实际界面的粗糙度或压力。取值该怎么办、三条路径各自的方向性是什么，第 7 讲给全。

易错点。① 单位混用——K·m²/W 与 K·cm²/W 差 10⁴，两个模型各取一套，对不上的时候没人想到是这个原因；② 把两侧接触项合成一个数，查根因时分不清该改哪一侧；③ 把 BLT 写成设计间隙——BLT 是压合稳定后的实际胶层厚度，两者之间隔着整条公差链与翘曲（第 2 讲）。

1.3 界面热阻要换成温差才有意义，而 R ＝ R''/A 里的 A 是哪个面必须一起报

是什么。没有人拿热阻签字，签字的是温度。两个换算式：

• 用面热阻：ΔT ＝ q'' · R''_th，其中 q'' 是通过该界面的热流密度（W/cm²），ΔT 是界面两侧的温降（K）；
• 用整体热阻：R ＝ R''/A，ΔT ＝ Q · R，其中 Q 是通过该界面的热功率（W），A 是界面投影面积（cm²）。

为什么这一步必须单独摆出来。因为 A 到底取哪个面，是个真问题：器件底面、目标涂覆区、冷板接触面——这三个面在一副真实硬件上互不重合，而且可以差很多。同一个 R'' 除以三个不同的 A，得到三个不同的 R。⇒ 一个孤零零的热阻数不可用：拿到手要么问清楚，要么当它不存在。

报一个界面热阻数的最小格式（今天就能拿去改你的模板）。四个字段，缺一个这个数就不能进模型、不能进对比表：

字段	要写什么	缺了会怎样
① 记号	是 R（K/W）还是 R''（K·cm²/W）	两者差一个 A，量级级别的错
② 面积基准 A	器件底面／目标涂覆区／冷板接触面，写明是哪一个	三个面可以差很多，折算不回来
③ 对应的 BLT	这个数是在多厚的胶层上得到的	体项与厚度绑死，换个厚度这个数就不成立
④ 接触压力 P	得到这个数时的平均接触压力	接触项随压力变（1.6），两家不同压力下的数⛔ 不可直接比

⚠ 这里的 P ＝ 压合反力 F ÷ 界面投影面积 A，是平均压强；⛔ 不是紧固件的预紧应力，⛔ 也不是局部峰值压强。两家供应商在不同 P 下报数时，两个都记、各带条件，⛔ 不得折算成一个数。

工程量级。⛔ q''、Q 与结温 T_j 都属平台相关量，本课不给数——它们取决于器件、工况与冷却能力，须由实测或仿真确定；结温网络怎么算见 J6-01 功率器件结温与热阻网络仿真，本课只负责把 R''_th 给准。替代物是上面那两个代入式和一条自检：把本课任何一个 R''_th 的差值乘上你自己那个界面的 q''，得到的就是这一层带给你的温差差值。示意换算（教学假设，⛔ 不对应任何平台，⛔ 禁止照抄取用）：取 q'' ＝ 10 W/cm²，好工艺与差工艺的 R''_th 由 1.633 升到 3.364 K·cm²/W（这两个数从哪儿来，1.9 逐项拆开）⇒ 界面温降由 16.3 K 升到 33.6 K。差出来的这 17.3 K，全部由工艺造成，与买的是哪款料无关。

易错点。① 把界面热阻的误差比例直接说成结温的误差比例。它们不是一回事——界面只是结温链上的一段，从界面项的比例折到结温的比例，必须按这一段在整条链里的占比换算。后面会出现「填体导热系数漏掉 50.0%」这类说法（教学假设算例，BLT 0.30 mm、k ＝ 3.0 W/(m·K) 那一组），⚠ 它说的是界面这一层被漏掉一半，⛔ 不是结温预测偏低一半；第 7 讲会把这一步再敲一次。② R 与 R'' 混用而不写面积基准——两个模型各拿一个「热阻」值，差的正好是一个 A，而争论谁对的时候没人说得清差在哪一步。

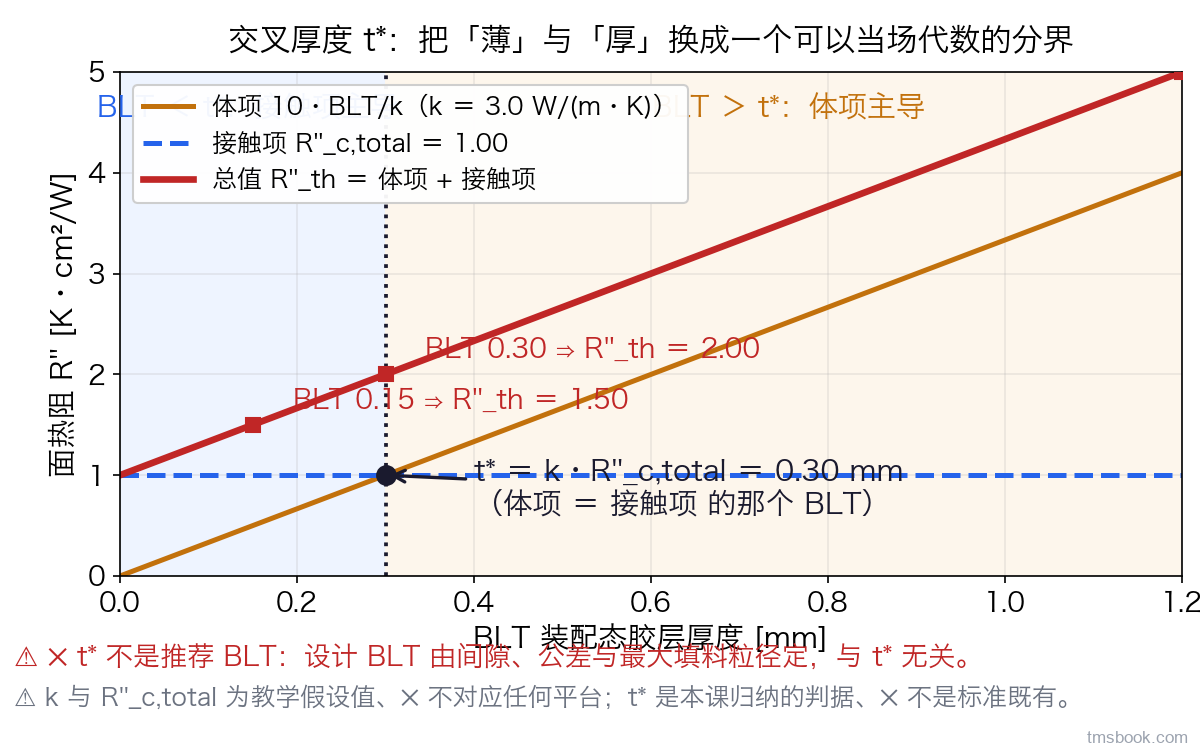

1.4 交叉厚度 t* ＝ k·R''_c,total：把「薄」与「厚」从形容词变成一个能算的数

是什么。「薄 BLT 时接触项主导，厚 BLT 时体项主导」——这句话是对的，但它没法用：你手上那 0.4 mm 到底算薄还是算厚？把它变成能算的，只要令体项等于两侧接触项之和：

BLT/k ＝ R''_c,total　⇒　t* ＝ k · R''_c,total

t* 就是这条分界厚度。BLT ＜ t*：接触项主导；BLT ＞ t*：体项主导。

★ ⚠ 这条判据是本课归纳的，⛔ 不是本课程体系或任何标准既有的——引用时请照这句话写明，别给它一个它没有的权威。

为什么它值得单列。因为主导项决定了你下一步该往哪儿投钱。接触项主导时，把 k 从 3 换到 6 的收益有限（1.5 会算给你看），钱该花在表面准备与压合工艺上；体项主导时，反过来，压薄 BLT 与换高 k 料才是有效动作。判不出主导项，改进方向就只能靠猜。

工程量级（教学假设，⛔ 不对应任何平台，⛔ 禁止照抄取用）。取示意料 k ＝ 3.0 W/(m·K)、R''_c,total ＝ 1.00 K·cm²/W（＝ 1.0×10⁻⁴ K·m²/W）：

t* ＝ 3.0 × 1.0×10⁻⁴ ＝ 3.0×10⁻⁴ m ＝ 0.30 mm

同一接触水平下换料：k ＝ 1.5 ⇒ t* ＝ 0.15 mm；k ＝ 6.0 ⇒ t* ＝ 0.60 mm。沿这条线读三个厚度上的总热阻（同一组教学假设）：BLT ＝ 0.15 / 0.30 / 1.20 mm 时 R''_th ＝ 1.50 / 2.00 / 5.00 K·cm²/W。

怎么拿到你自己的 t*，以及判出来之后做什么。k 从 TDS 上取（⚠ 取面外方向那个值，且注意固化前后可能不同）；R''_c,total 你手上多半没有——那正是第 6 讲要解决的事。⇒ 在拿到实测值之前，先按你所在这一族料的量级代两个端点算出一个 t* 的区间，再看你的目标 BLT 落在区间的哪一侧：

• 目标 BLT 明显小于 t* 区间下端 ⇒ 接触项主导，下一个动作是把表面状态与压合工艺列进改进清单，⛔ 别先去谈换料；
• 目标 BLT 明显大于 t* 区间上端 ⇒ 体项主导，下一个动作是先问「BLT 还能不能再薄」（第 2 讲的三方一票否决会告诉你能不能），再谈换 k；
• 目标 BLT 落在区间里 ⇒ 这个判据此刻给不出结论，⇒ 去把 R''_c,total 测出来（第 6 讲），⛔ 别在这儿硬判。

易错点。把 t* 当成「推荐 BLT」。⛔ 它只是主导项的分界，⛔ 不是设计目标——设计 BLT 由间隙、公差链与最大填料粒径定（第 2 讲），跟 t* 没有关系。一个界面完全可能设计在 BLT ＝ 3 t* 的地方而且很合理。

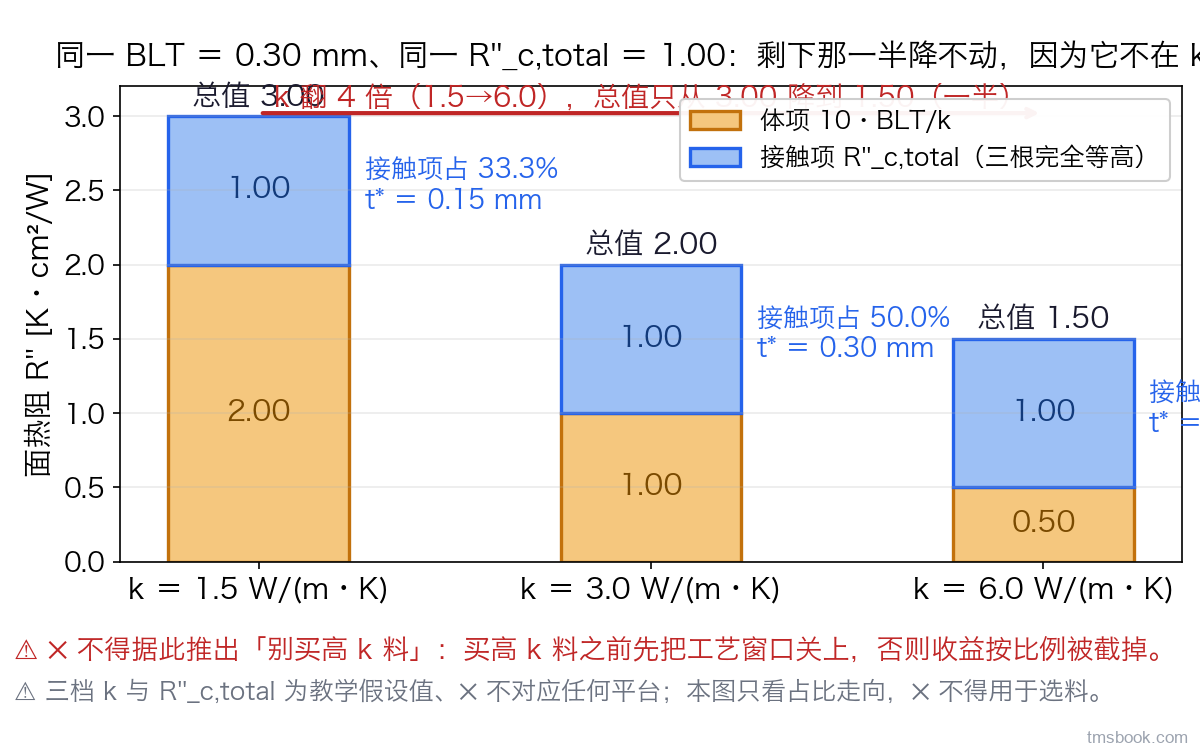

1.5 k 越高，接触项主导的厚度范围越宽——高 k 料对工艺更敏感，不是更宽容

是什么。t* ＝ k·R''_c,total 对 k 单调递增。⇒ 买了更高 k 的料，接触项主导的那段厚度区间反而更宽。同一个 BLT，换成高 k 料之后，你从「体项主导」区跨进了「接触项主导」区——而接触项那笔账，你的工艺一点没动。

为什么这条把采购和工艺接上了。换料是一次采购动作，它的收益却由工艺决定：如果 R''_c,total 没跟着降下来，多花钱买的那部分 k，有更大比例被接触项吃掉。

工程量级（教学假设，⛔ 不对应任何平台，⛔ 禁止照抄取用）。固定 BLT ＝ 0.30 mm、R''_c,total ＝ 1.00 K·cm²/W，只换 k：

k（W/(m·K)）	体项	接触项	R''_th	接触项占比	该 k 下的 t*
1.5	2.00	1.00	3.00	33.3%	0.15 mm
3.0	1.00	1.00	2.00	50.0%	0.30 mm
6.0	0.50	1.00	1.50	66.7%	0.60 mm

（面热阻单位均为 K·cm²/W。）把 k 从 1.5 翻到 6.0——四倍——总热阻只从 3.00 降到 1.50，一半。后面那一半怎么也降不动，因为它根本不在 k 里。而随着 k 上去，接触项占比从 33.3% 升到 66.7%：料越好，你没做的那部分功课占的比重越大。

今天就能做的一次校核（换料评审上直接用）。拿到候选料的 k 之后，别只看 k 排序，做三步：

1. 用你现有界面的 R''_c,total（没有实测就用区间，见第 6 讲的取值路径）算出换料前后各自的 t*；
2. 看你的目标 BLT 相对这两个 t* 的位置有没有跨过去；
3. 跨过去了，就在评审结论里写死一句：本次换料的收益上限是 ΔR'' ＝ ΔBLT/k 那一段，接触项不随之改善——把这句话写进去，采购省下来的账和工艺欠下的账就不会再被算成同一笔。

易错点。拿这条去论证「所以别买高 k 料」——⛔ 方向反了。正确结论是：买高 k 料之前先把工艺窗口关上，否则收益按比例被截掉。高 k 料本身没有错，错的是把它当成一次不需要配套工艺投入的采购。

1.6 接触热阻的三条趋势：压力降阻会饱和，而粗糙度与平面度各走一条路

是什么。三条定性趋势，它们是后面所有工艺判据（压合力、保压时间、表面准备、止挡设计）的物理根：

1. 接触压力 P ↑ ⇒ R''_c ↓，但会饱和。加压的作用是把 TIM 挤进两侧表面的谷底；一旦填满，再加压对接触项不再有贡献——多出来的力全部进入封装、焊点与紧固件。
2. 表面粗糙度 σ_s ↑ ⇒ R''_c ↑。路径是「填充难度」：谷更深更密，需要更低的粘度或更长的保压时间才能填满；填不满，残留的就是接触项。
3. 平面度／翘曲变差 ⇒ R''_c ↑。路径完全不同：它走的是「压力分布」——同样的总压合力，翘曲让压力在面内分布不均，局部欠压区的接触热阻显著高于平均值，而你测到的那个平均值看不出这件事。

⚠ 第 2 条与第 3 条⛔ 不可合并成一句「表面差就阻大」：它们的药方不同。粗糙度的问题靠料的流变与保压时间解；平面度的问题靠止挡设计、紧固顺序与压力分布解，换一款更软的料多半没用。

工程量级。⛔ 本课不给 R''_c 的定量关联式，也不给任何一档粗糙度或压力对应的 R''_c 值——它随表面工艺、料的流变与压力分布而变，属平台相关量。替代物有两个：第 6 讲给的两条实测路径（实件台架反推 ／ 器件级瞬态双界面法），以及 1.3 那张最小报数格式表里的第 ④ 项——任何一个界面热阻数（含供应商数据）都必须连接触压力 P 一起报；拿不到同压力下的数据就两个都记、各带条件，⛔ 不得折算成一个数。

今天就能用的一条判据（压合力还该不该加）。在你的压合设备上跑一组压力阶梯，其余参数全部不动，每一档压完测同一个位置的界面表现（切片测 BLT ＋ 台架测温差，第 6 讲给方法）。看两条曲线在哪儿开始平：

• BLT 已经不再下降、温差也不再改善 ⇒ 你已经进了饱和段。下一个动作是把力还回去——把多出来的那部分反力从结构账上退掉，⛔ 而不是继续往上加；
• BLT 还在降但温差不改善了 ⇒ 瓶颈已经不在接触项，去 1.4 判一下主导项，多半该动的是空洞或扩展项；
• 两条都还在动 ⇒ 窗口还没关上，可以继续，但每加一档都要把反力 F ＝ P·A 那笔账同步交给结构评审。

⚠ 这条判据的前提是「其余参数全部不动」——压力阶梯里如果同时改了保压时间或料温，测出来的平不平就不是压力的性质了。

易错点。把「加压降 R''_c」外推成「压得越紧越好」，或者「压紧一点总比压松了保险」。⛔ 压到硬止挡之后再加力，对 BLT 与 R''_c 都不再有贡献，只把力打进封装与紧固件——那笔账在热的评审里没人报，出事的时候也不会以「界面热阻变差」的形式出现。

1.7 空洞不是接触项，是体项内部的并联缺陷——账放错位置，药方就跟着错

是什么。一处空洞等于一列空气柱，它与周围的良好区并联：两条支路各占一份面积，把各自的面热导按面积加权相加，再取倒数，就是这一层的有效面热阻。⛔ 它不在 R''_c1 与 R''_c2 那两项里——空洞处既没有 TIM，也没有 TIM 与固体之间的接触界面可言。

为什么位置放对了这么重要。因为账的位置直接决定改进动作：把空洞算进接触项，人就会去调压合力——而压合力对已经被封住的空洞几乎无效；放对位置（体项内部的并联缺陷），人才会去查排气路径与涂覆量，那才是空洞的成因所在（第 4 讲）。这是一个典型的「算得完全正确、却在改错东西」的场景。

工程量级（教学假设，⛔ 不对应任何平台，⛔ 禁止照抄取用）。取 BLT ＝ 0.30 mm、k ＝ 3.0 W/(m·K)，空气取干空气、300 K、101.325 kPa 下的 k_air ＝ 0.026384 W/(m·K)（CoolProp 实算）：

区域	面热阻（K·cm²/W）	说明
良好区（TIM 体项）	1.000	＝ BLT/k
空洞区（整柱空气）	113.71	＝ BLT/k_air，是良好区的 113.7 倍
均布 5% 空洞时的整层	1.052	只升 5.21%

⚠ 这三个数放在一起才有意思：局部差 113.7 倍，摊到整层却只升 5.21%——几乎就等于面积占比本身。并联的性质就是这样：一条支路再差，它能拖累整体的份额也不超过它占的面积。

★ 但这只在「均布」时成立。看到「5% 空洞只升 5%」就判空洞不重要，是本课最容易踩的一个坑——空洞的危害在位置，不在平均占比：同样 5% 的面积，落在热源投影区正上方和落在边角，结果完全是两回事。位置这一维、以及由此得出的三项联合判据（总空洞率 ＋ 最大单个空洞的当量直径 ＋ 热源投影区内的局部空洞率），第 4 讲给全。

今天就能改的一件事。把你手上那份 X 光判读报告拿出来，看它是不是只给了一个空洞率百分比。只给一个平均数的报告，按 1.7 这三个数就能判定它不足以支撑放行决定——因为它对「那 5% 在哪儿」这个问题一个字没说。下一个动作：在判读规程里补上「最大单个空洞的当量直径」与「热源投影区内的局部空洞率」两项，具体口径与门限的标定路径见第 4 讲。

易错点。① 把空洞记进接触项 ⇒ 去调压合力，白调；② 用一个平均空洞率放行 ⇒ 漏掉热源正上方那个洞；③ 反过来，看到局部 113.7 倍就宣布「空洞是头号敌人」——1.9 会把它放回整笔账里排一次序，它不是第一名。

⚠ 本课所有空洞算例一律用「一维并联柱」口径：每一列独立，⛔ 不计两侧板内的横向扩热。横向扩热在真实结构里会把空洞的后果拉低 ⇒ 这个口径给出的是空洞危害的上界（偏保守侧）。⛔ 因此不得反过来拿它论证「实际至少这么差」，也⛔ 不得拿它去反算两侧板的扩热能力。另外，本小节这两个数（1.000 与 1.052）只算 TIM 这一层的体项，⛔ 不含两侧接触项——1.9 那笔账里的空洞是按整条支路（体项 ＋ 两侧接触项）与整柱空气并联算的，两处并联口径覆盖的范围不同，⛔ 不得互相代入。

1.8 面内扩展热阻是界面账上的第四项，而一维口径既测不出也算不出它

是什么。当热源投影面积小于界面面积时，热流没法直上直下：它要先在器件侧的板内横向铺开，穿过界面之后再在冷板侧继续铺开。这两段横向铺开的阻力叫面内扩展热阻，它是三维的，⛔ 不包含在 R''_th 的三项串联里。

为什么必须在第 1 讲就点名。否则读者会把「界面面热阻算准了」当成「结温就算准了」。在功率器件上，扩展项常常与界面项同量级——你在界面上抠了半天的百分之十几，可能还不如把两侧板的扩热画对来得管用。

工程量级。⛔ 本课不给扩展热阻的算式，也不给它的量级——它由热源尺寸、板厚、板材导热系数与下游对流条件共同决定，属平台相关量。替代物是一条识别判据和一个去向：

热源投影面积 ÷ 界面面积 ＜ 1，就必须把扩展项单独算一次。算法与取值见 J6-01 功率器件结温与热阻网络仿真。

今天就能做的一次自查（三十秒）。拿你手上那副硬件的两个数——发热芯粒（或模块基板上的热源区）的投影面积，和你在模型里铺薄层热阻边界的那块面积——相除。得数明显小于 1 而你的模型里两侧的板是薄壳或者干脆没建实体网格，那么扩展这一项在你的模型里根本没有产生的位置，结温必然偏乐观。下一个动作：把两侧的板建成实体网格（这是扩热唯一的来源），再回到 J6-01 功率器件结温与热阻网络仿真 核算扩展项。

易错点。在仿真里用一维薄层热阻边界把整个界面铺满，然后以为三维效应已经算进去了。⛔ 薄层热阻边界是逐面元一维的，它不产生横向扩热——每个面元自己上下导通，面元之间不互通。扩热是由两侧的实体网格提供的，所以两侧的板必须真的建出来。同一件事在第 7 讲还会从模型设置那一侧再敲一次。

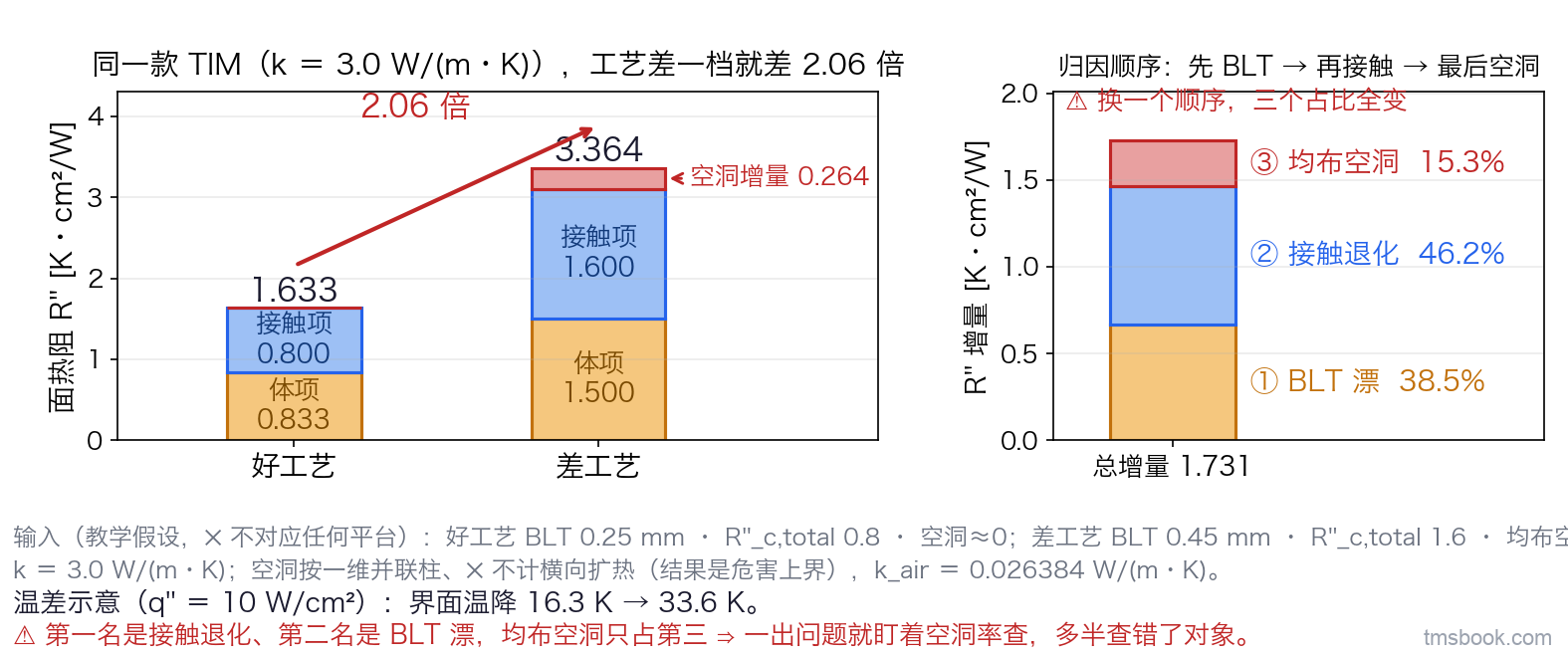

1.9 「工艺做好做坏差一倍」是一笔能拆开的账，而拆出来的第一名不是空洞

是什么。把好工艺与差工艺两组参数代进 R''_th，逐项拆出各自的贡献。用同一款料（k 不变）、同一副硬件，差别全部来自工艺。

输入（教学假设，⛔ 不对应任何平台，⛔ 禁止照抄取用）：k ＝ 3.0 W/(m·K)、k_air ＝ 0.026384 W/(m·K)（干空气、300 K、101.325 kPa，CoolProp 实算）。

	BLT	R''_c,total	空洞
好工艺	0.25 mm	0.8 K·cm²/W	≈ 0
差工艺	0.45 mm	1.6 K·cm²/W	均布 8%

结果：好工艺 R''_th ＝ 0.833 ＋ 0.800 ＝ 1.633 K·cm²/W；差工艺 ＝ 1.500 ＋ 1.600 ＋ 空洞增量 0.264 ＝ 3.364 K·cm²/W，2.06 倍。换成温差（取 q'' ＝ 10 W/cm²，同样是教学假设）：界面温降 16.3 K → 33.6 K。

把增量拆开——⚠ 按固定归因顺序：先 BLT、再接触、最后空洞。

归因（顺序固定）	变化	占总增量
① BLT 漂厚	体项 0.833 → 1.500	38.5%
② 两侧接触退化	0.800 → 1.600	46.2%
③ 均布空洞 8%	＋0.264	15.3%

⚠⚠ 这个拆分依赖归因顺序：换成「先空洞、再 BLT」，三个占比全变。⇒ 报占比时必须把顺序一起报，⛔ 不许只说「空洞占 15.3%」这一个数。

为什么这一拆值钱。它直接反驳了产线上那个默认动作：一出热的问题就先查空洞率。在这组参数下，拆出来的第一名是接触退化（46.2%），第二名是 BLT 漂厚（38.5%），均布空洞只有 15.3%——而空洞恰好是三者里最容易看见的一个（X 光一拍就有图），另外两个都要切片或热测才拿得到。最容易测的那一项，未必是贡献最大的那一项。

本节的产物规格——一页「界面热阻账本」。拿这张表去替换你现在评审里那一行「TIM 热阻」，它是本讲全部内容的落点：

栏	填什么	取自本讲哪一节
① 体项 BLT/k	目标 BLT（含公差带两端）÷ 面外方向的 k	1.2；BLT 怎么定见第 2 讲
② 器件侧接触项	数值 ＋ 它的来源与方向性标注	1.2、1.6；取值路径见第 6、7 讲
③ 冷板侧接触项	同上，⛔ 不许照抄器件侧	1.2
④ 空洞修正	按一维并联柱算，注明是上界，并注明是均布还是按最坏位置	1.7；位置这一维见第 4 讲
⑤ 扩展项	热源投影面积÷界面面积＜1 时必填，注明由 J6-01 功率器件结温与热阻网络仿真 给	1.8
⑥ 报数四件套	是 R 还是 R''、面积基准是哪个面、对应的 BLT、接触压力 P	1.3
⑦ 主导项判定	算出 t*，写明目标 BLT 落在哪一侧、下一步动工艺还是动料	1.4、1.5
⑧ 时点声明	本表全部按「装配完成、首次达到稳定状态」这一时点；时变去向 H5-03 TIM 可靠性、泵出与老化	1.2

⚠ 这张表最重要的不是那些数，是②③两栏各占一行与第 ⑥ 栏：多数评审材料上，这两件事一件都没有。

易错点。① 只报「空洞占 15.3%」而不报归因顺序，读起来像一个客观事实，其实换个顺序就变；② 把这组占比当成你的平台的占比——两组输入都是教学假设值，⛔ 禁止照抄；③ 由此得出「空洞不用管」——1.7 已经说过，空洞的危害在位置不在平均占比，均布 8% 只是这一笔账里最温和的那种形态。
