H5-01 导热界面材料（导热垫/凝胶/灌封）选型

课程代码 H5-01 · 板块 H 材料、连接与制造工艺 / 导热界面材料 TIM 时长 约 3.0 小时（5 讲） 前置 A1-06 热阻网络法与集总参数建模；体系外前置（需自备）：传热基础与接触热阻概念 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H5-01 大纲的完整展开版

---

引言：那层没人细看的胶，可能是整条散热链上最大的一段

电芯底面压到液冷板、功率模块底板压到冷板、域控 SoC 压到壳体、显示屏背板压到支架——整车上凡是"发热的东西压在散热的东西上"的地方，中间都夹着一层导热界面材料（TIM，Thermal Interface Material）。它在 BOM 上不贵，在方案评审里常常只占一行："这里用个 3 W/(m·K) 的导热垫。"然后就翻页了。

但把这条链按面热阻拆一次账，结论会让人不太舒服。取一组示意假设输入（TIM 的 BLT 取 2 mm、k 取 2 W/(m·K)，两侧各一道 2 mm 铝合金壁，冷却液侧对流换热系数 h 取 10³ W/(m²·K)——这几个数全部是为了讲清量级而设的示意假设输入，不对应任何牌号、任何平台，也不得当作可取用值），整条链合计约 20.24 K·cm²/W，而 TIM 这一段就占 49.4%，与整个冷却液对流侧持平。也就是说，你在流道、泵功率与冷却液流量上折腾出来的收益，可能有一半被那层"顺手选的垫子"吃掉了。（本课的面热阻一律先折算到 K·cm²/W 上再横比，1 K·cm²/W = 1×10⁻⁴ K·m²/W。）

⚠ 但请注意：「TIM 是最大单段」是一条条件命题，不是口号。它取决于 BLT、材料的 k 与两侧对流的强弱——同一条链上把 h 由 10³ 提到 5×10³ W/(m²·K)，TIM 的占比就从 49.4% 跳到 81.7%。第 1 讲会把这个条件当场写出来，并让你看见改善别处反而会让 TIM 更突出，而不是更不重要。

这门课要建立的是三个判断力。第一，把界面上的一切都折算到「装配级面热阻抗」上去谈——会拆账，会读供应商 TDS 上那条热阻抗—BLT 曲线的斜率与截距。第二，会在公差带的两端各结一笔账——上限端的热账与下限端的力账，把两条限的交集画成一个可行窗口，再检查这个窗口盖没盖住整条公差带。第三，会用「间隙、公差、绝缘、返修与退役」四个维度先做排除、再在剩下的候选里比 k 与成本，而不是反过来先打分再找理由。

钉子①：选 TIM，选的是「装配级面热阻抗 R''_th 在目标 BLT 与目标接触压力下的那个值」，不是 TDS 首页那个体导热系数 k。装配后的界面永远是三段串联：中间的体项 BLT/k，加上两侧各一道接触热阻，写成 R''_th = BLT/k + R''_c,total。TDS 上的 k 只描述这条直线的斜率，截距那一段（两侧接触热阻之和）与 k 无关——而薄层里截距能反超斜率项。用一组示意两点从曲线上反解（0.5 mm 对 3.0、2.0 mm 对 9.0 K·cm²/W，示意假设输入），得 k=2.5 W/(m·K)、R''_c,total=1.0 K·cm²/W：BLT 取 0.2 mm 时接触项占 55.6%，取 2.0 mm 时只剩 11.1%。同一个材料、同一份 TDS，接触项是大头还是零头，取决于你把它压到多厚。只比首页那个 k，比的是斜率，漏掉的是截距。

钉子②：判据落在公差带的两端，不落在名义间隙。零件出货是一条带，不是一个点，而两端的失效机理完全不同、要分别结账。上限端结热账：间隙偏大、材料压不到位，界面留下残留空气缝——干空气在 300 K、101.325 kPa 下 k_air = 0.026384 W/(m·K)，比 TIM 低两个数量级；一条 0.1 mm 的残留缝就是 37.90 K·cm²/W，是前面那层 2 mm/k=2 整层（10.00 K·cm²/W）的 3.79 倍。下限端结力账：反力等于压强乘投影面积，取投影面积 200 cm²、该压缩率下压强 100 kPa（示意假设输入，实际须查 TDS），反力就是 2000 N，约 204 kgf——这一份力要由电芯壳体的承载能力与模组紧固件的预紧余量吃掉，吃不下就是压伤电芯或顶弯 PCB。本课那个"高 k 高硬垫片在纯电 SUV 模组上翻车"的案例，根因正是选型判据里压根没有「公差带」与「装配反力」这两项——不是某个参数没调好，调参数救不回来。

反钉子（本课最容易被读反的一条，请先记住结论再往下读）：第 3 讲会讲到「薄 BLT 时接触热阻主导，由实测阻抗反算的 k_eff 远低于体 k」。这句话极容易被读成——「所以 BLT 别做薄，厚一点更保险」「所以要想办法把 k_eff 做高一点」。⛔ 这两句都是错的，而且读反之后你会主动往错的方向改设计。原因是两条单调性同向：k_eff = k/(1 + k·R''_c/BLT) 随 BLT 单调递增，而 R''_th = BLT/k + R''_c,total 同样随 BLT 单调递增。把 k_eff 做好看的唯一办法就是把界面做厚，而那恰好是让 ΔT = q''·R''_th 变大的方向。仍用上面那组示意参数：BLT 由 0.2 加到 2.0 mm，k_eff 由 1.111 升到 2.222 W/(m·K)——数字翻倍，看着"变好了"；而 R''_th 由 1.80 升到 9.00 K·cm²/W——实际差了 5 倍。k_eff 是诊断量，它存在的意义只是揭示"薄层里 TDS 的 k 不能直接代"，它不是优化目标，更不能写进设计目标或验收指标。

读反之后真会做的三个动作，请你现在就认出来：①把 BLT 往大取；②把 k_eff 写进设计目标或验收指标；③ΔT 超标了先去看 k_eff 高不高。正确的动作方向相反：BLT 要取「公差带上限处仍能可靠填满、下限处反力不超承载」的最小可行值；而减薄的真正约束来自最大填料粒径、来自泵出、来自公差带本身，不来自 k_eff 好不好看。同源还有第二个读反形态——「接触项在薄层里主导」被读成「那 k 就无所谓了，选便宜的低 k 料就行」。错在"主导"是有条件的：同一组示意参数下，BLT 到 1.0 mm 与 2.0 mm 时体项已经占到 80.0% 与 88.9%，那两档反倒是 k 说了算。判断 k 重不重要，必须先把目标 BLT 落下来。

本课的射程：只收五个材料族——导热垫片、导热凝胶 / gap filler、相变材料、导热硅脂、灌封胶；只管选型期这一段，也就是"把界面材料选对"。明确不收的另有七类：导热结构胶、焊料与烧结银、液态金属、石墨/热解石墨片与均热板、金属箔与导热双面胶带、陶瓷/云母绝缘片、导热加吸波双功能料；它们各自的去向在第 2 讲末逐类点名——说清去向，是为了不让你拿本课的四维判据去套它们。往下的几段同样不在本课：涂覆工艺、BLT 控制与最大填料粒径的数值口径见 H5-02 TIM 涂覆工艺、厚度控制与接触热阻；服役期的泵出、干涸析油、硬化开裂与压紧力松弛见 H5-03 TIM 可靠性、泵出与老化；双组分胶料的计量混合链见 H4-03 结构胶/密封胶粘接工艺与耐久；禁限用物质清单与申报动作见 M4-05 热管理零部件禁用物质与材料合规申报（ELV/GB/T 30512·REACH/PFAS·IMDS/CAMDS）。热阻网络的方法承 A1-06 热阻网络法与集总参数建模入门，冷板侧的量级对照与公差链承 D2-05 冷板与电芯的接触热阻与 TIM 应用，退役拆解与梯次接 D6-04 退役动力电池梯次利用的热管理：分散度口径、SOH 分选成组与退役包接口复用决策。还有一条贯穿全课的诚实纪律：平台相关量本课一律不给数——热流密度、ΔT 预算、壳体可承受面压、具体牌号的 k 与曲线，一概写"查 TDS"或"按平台实测标定"，这是合格答案而不是敷衍。凡是本课给出的算例数字，都会当场标明它是示意假设输入。

五讲怎么走：第 1 讲把 TIM 放回整条串联热阻链上拆一次账，讲清"为什么必须填"与"k 不等于热阻抗"，并立起四维选型骨架——那张骨架图就是全课的路线图；第 2 讲逐族讲定位，垫片靠压缩、凝胶靠流动、相变靠软化、硅脂靠薄、灌封靠包封，机制决定了它们各自只在某个间隙量级里成立；第 3 讲教你读 TDS，从 ASTM D5470 的热阻抗—BLT 曲线到压缩率—压强曲线、Shore 硬度、击穿场强与体积电阻率、溢油与挥发分，每一项都带着"它绑着什么条件"的读法；第 4 讲往下钻一层到填料与化学体系，讲复合后的 k 为什么远低于填料本体、片状填料为什么会躺平、高填充的真实代价是什么、导电填料为什么在绝缘部位是整族禁区、最大填料粒径为什么才是 BLT 的真正下限；第 5 讲把前四讲收成一条决策链：按公差带两端选、绝缘的三条路径、返修与退役的两级门槛、成本与节拍，再加上来料检验与二供等效这两件"选完之后仍然会翻车"的事。之后是关键公式详解、案例复盘、五条误区与一次动手做——动手做那一次，你要亲手把四维判据落成一页选型对比表。

第 1 讲　TIM 在热链里的位置：先把这条链拆一次账，再谈选什么料

绝大多数人选 TIM 是从供应商 TDS 的首页开始的——那一页最显眼的数字是体导热系数 k，于是"选 TIM"就自然变成了"在预算内挑一个 k 最大的"。这一讲要做的是把这个起手式换掉，而换掉它的办法不是讲道理，是拆账：把从热源到冷却液的整条路径统一到同一个口径上，逐段算出各占多少，再回过头看三件事——TIM 这一段到底有多大、它凭什么大、以及"大"这个结论成立的条件是什么。拆完账你会发现两件事：第一，决定这一段有多大的量，并不是 TDS 首页那个 k；第二，"TIM 是最大单段"是一句条件命题，条件不写出来，这句话就既不能用来说服评审，也不能用来指导改设计。

1.1 "TIM 常是最大单段"是条件命题不是口号——先把这条链拆一次账

从电芯（或芯片结面）到冷却液，热要依次穿过：壳体壁 → TIM → 冷板壁 → 冷板内的对流换热面。这是一条串联路径，串联的量可以直接相加，但前提是各段用同一个口径。本课全程把它统一到面热阻上：

• R''＝面热阻（单位面积热阻），单位 K·m²/W，工程上更常用 K·cm²/W；
• R＝总热阻，单位 K/W；
• 两者差一个面积：R ＝ R''/A，A 为该段的传热面积（对 TIM 这一层即界面的投影面积）。

1 K·cm²/W ＝ 1×10⁻⁴ K·m²/W。这个换算写在这里不是凑数——混用 R 与 R''，是这条链上最高发的低级错，而它错得很安静：两个量都叫"热阻"，都能相加，量纲一看就过去了，只有代进温升公式时才会差出一个面积倍数。全课凡横比一律先折算到 K·cm²/W，见到一个"热阻"先问它带不带面积。

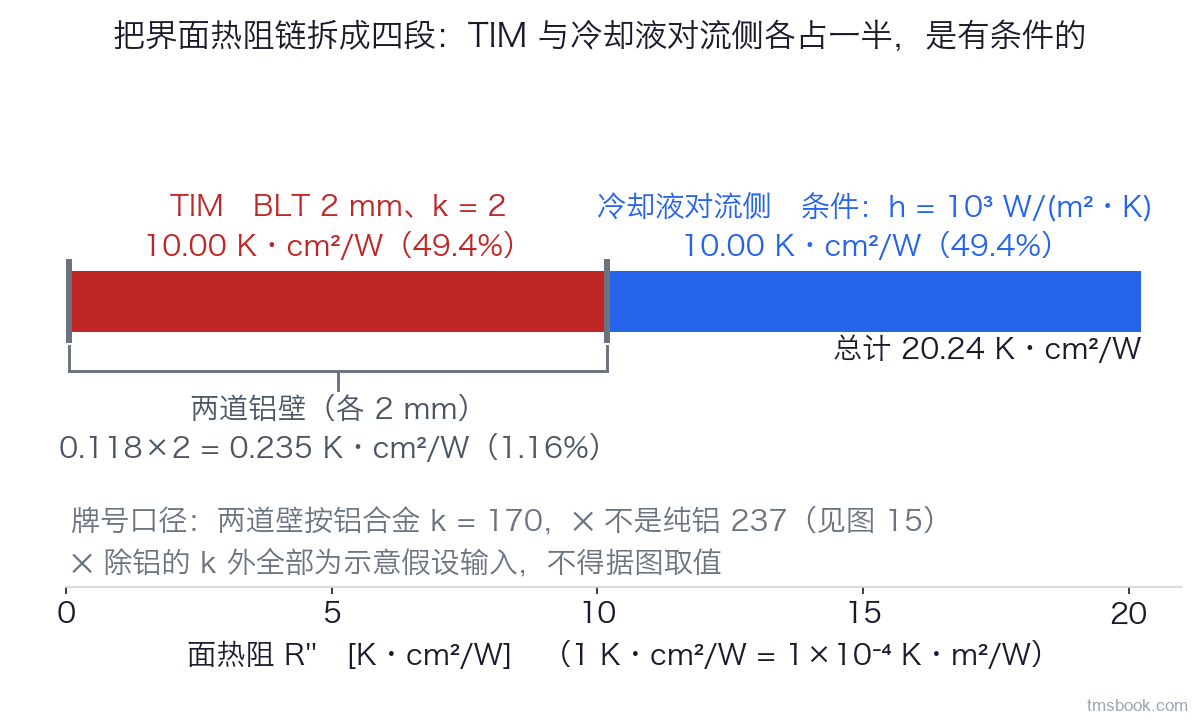

固体导热段用 R''＝t/k（t 为厚度，k 为该段材料的导热系数），对流段用 R''＝1/h（h 为对流换热系数）。用一组示意假设输入拆一次账：

段	输入（示意假设输入，非任何牌号或平台实测）	R''（K·cm²/W）	占比
电芯铝壳	2 mm，铝合金（6061 一类）k ＝ 170 W/(m·K)	0.118	0.58%
TIM	BLT ＝ 2 mm，k ＝ 2 W/(m·K)	10.00	49.4%
冷板壁	2 mm，同一铝合金 k ＝ 170 W/(m·K)	0.118	0.58%
冷却液对流侧	h ＝ 10³ W/(m²·K)	10.00	49.4%
合计		20.24	100%

三点必须说在前面。第一，除铝的 k 是室温物性值外，表里其余每一个输入都是示意假设值，不对应任何平台、任何牌号，本表只用于看量级与占比，不能取值。第二，这里的 k ＝ 170 W/(m·K) 是铝合金（6061 一类）的值，不是纯铝的 237 W/(m·K)；后面第 4 讲讲填料时还会用到纯铝那个数，两处必须各自标明牌号口径，不能并成一个笼统的"铝"。第三，这条链只画到冷板的对流换热面为止，不含电芯内部导热与冷却液的沿程温升；冷板侧本身的口径与拆法承 D2-05 冷板与电芯的接触热阻与 TIM 应用，本课借它立选型的起点，不重讲。

两道铝壁合计 0.118 × 2 ＝ 0.235 K·cm²/W，占 1.16%。⚠ 这两个数要原样写出来。工程上这一段当然可以忽略，但"可以忽略"的前提是先把它算出来、并且把算出来的数留在纸面上；一旦在记录里把它压缩成一句模糊的上界说法（"零点几而已""百分之一量级"那类），下一次壁厚变了、材料从铝换成导热差得多的塑料或不锈钢件，就没有人会记得回来重算这一段。

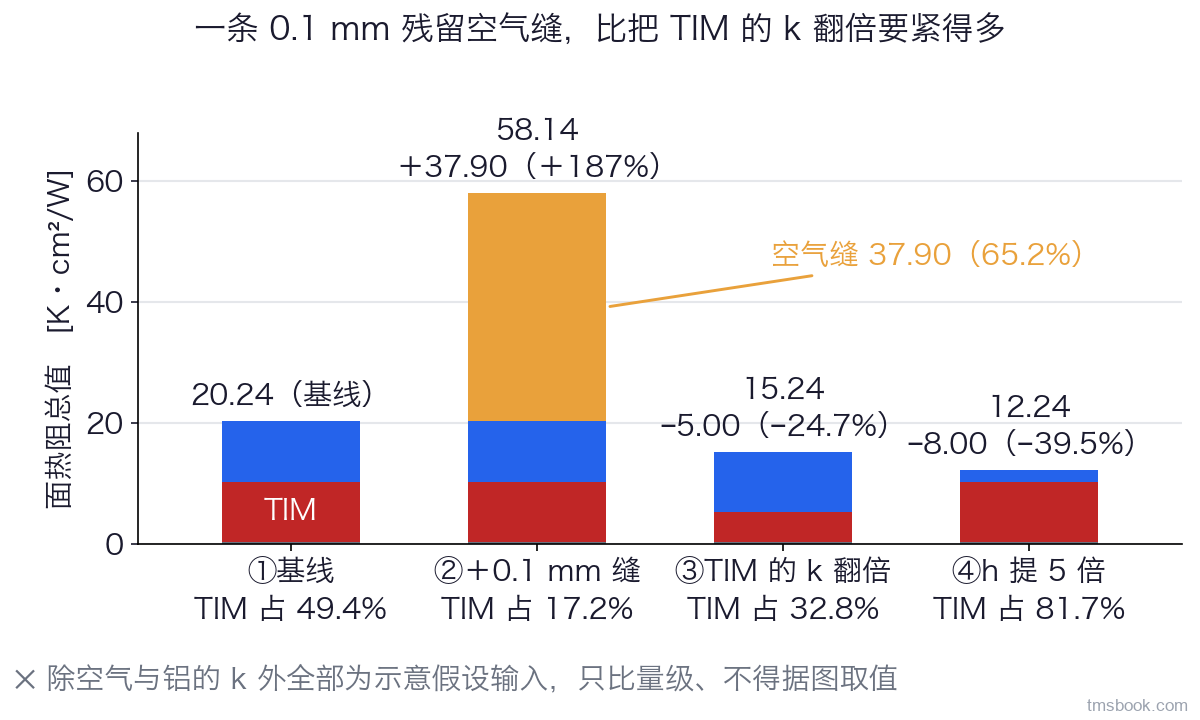

现在把这条链当成一个可以做单变量对照的模型，只改一个量，看总值和占比怎么动：

• 基线：20.24 K·cm²/W，TIM 占 49.4%；
• 界面没压到位，残留一条 0.1 mm 空气缝：总值升到 58.14（＋37.90，＋187%），空气那一段独占 65.2%，TIM 本身反而只剩 17.2%；
• 把 TIM 的 k 从 2 翻倍到 4：总值降到 15.24（省 5.00，−24.7%），TIM 占 32.8%；
• 把冷却液侧的 h 从 10³ 提到 5×10³ W/(m²·K)：总值降到 12.24（−39.5%），而 TIM 占比被顶到 81.7%。

第三根条与第四根条合起来，正好回答了本节标题里的那个"条件"：TIM 占比在这四种情形下从 17.2% 一路走到 81.7%。所以"TIM 是散热链上最大的一段"不是一句可以直接引用的通论，它取决于 BLT 与 TIM 的 k、取决于两侧固体壁的厚度与材料、更取决于对流侧有多强。把这句话当口号用，会犯两个方向相反的错：一种是没拆账就直接去买更贵的 TIM——花钱买心安，效果可能还不如把装配压力调对；另一种是看到"TIM 只占 17%"就判它不重要——而那 17% 恰恰是因为界面根本没填满、账已经烂在空气缝上了。

⚠ 特别提醒一句 h：它是强平台相关量，取决于流道形式、流量、工质与温度，本课不给设计取值，10³ 与 5×10³ 只是为了把敏感性演示出来的示意输入。真实平台上这条链每一段该取多少，必须由实测或仿真给出——这条链本身怎么建、怎么标定，方法承 A1-06 热阻网络法与集总参数建模入门。

1.2 界面必须填的根因：空气的 k 低两个数量级，一条 0.1 mm 残留缝能盖过整层 TIM

上一节那根"加了 0.1 mm 空气缝"的条，凭什么能把总值推高 187%？答案在两个表面真实的样子上。

工程表面看着平整，放大看是起伏的。两个零件压在一起，真正固体—固体接触的只是零星的微凸点，接触面积占名义面积的比例很小，其余全是连通的空气缝。热流走到这里被迫向那些微凸点收缩，绕过空气再散开——这就是接触热阻的来源。请注意这个来源是几何的，不是"表面脏了"或者"材料不好"：它由粗糙度、平面度与接触压力决定，所以有效的对策是填充与压紧，而不是换一个更贵的料。

空气有多差？k_air ＝ 0.026384 W/(m·K)（干空气、300 K、101.325 kPa，由 CoolProp 实算）。它随温度变：0℃ 为 0.02436、20℃ 为 0.02587 W/(m·K)，本课全部空气缝算例统一用 300 K 那一个值。而垫片与凝胶这两族的复合体 k 典型在 1~6 W/(m·K) 量级（须按 TDS 与测试方向确认；⚠ 这条带只管这两族，硅脂族的典型上限更高，2.4 给的是 1~8，灌封族则更低，2.5 给的是 0.3~2）——两者差约两个数量级。一条空气缝不是"小瑕疵"，它是串在链上的一块绝缘贴。

把数算出来：0.1 mm 空气缝 ＝ 0.0001 m ÷ 0.026384 W/(m·K) ＝ 37.90 K·cm²/W，是整层 2 mm、k ＝ 2 的 TIM（10.00 K·cm²/W）的 3.79 倍。也就是说，界面上一条厚度只有 TIM 二十分之一的残留缝，热阻能顶将近四层 TIM。

这里第一次出现本课最容易走反的一个岔口，先把它点破：⛔ "界面温降超标就换更高 k 的 TIM"是错的对策。按上一节的账，把 k 从 2 翻到 4 只省 5.00 K·cm²/W，而那条空气缝要付 37.90——提 k 拿回来的收益只抵掉空气缝的 13%，两者差一个数量级。更糟的是这条路还会反噬：把复合体的 k 做高，主要手段是提高填料填充率（换更高 k 的填料本体也有帮助，但受基体串联与颗粒—基体界面热阻限制，天花板并不高，第 4 讲 4.1 展开），而高填充的料同时更硬、更粘（第 4 讲 4.4 展开），装配时更压不到位、更容易留缝——于是"提 k 治温升"变成了一个方向做反的闭环：为了治温升去提 k，提 k 又让界面更填不满，而填不满才是温升的真正来源。

反过来也有一个错，同样要在这里挡住：既然薄层里接触项这么重，是不是"k 就无所谓了、挑便宜的低 k 料就行"？不成立。"接触项主导"是有条件的，条件是 BLT 足够薄；BLT 到了毫米量级，体项 BLT/k 会重新变成大头（第 3 讲 3.2 有四档实算）。判断 k 重不重要，必须先落到你的目标 BLT 上，不能脱离 BLT 谈 k。

所以本讲要交给你的动作顺序很朴素：先确认填满，再谈提 k。而"能不能填满"这件事，不由 TDS 首页那个 k 回答，由第 3 讲的压缩率—压强曲线、第 4 讲的最大填料粒径和第 5 讲的公差带一起回答。

1.3 体导热系数 k 与装配级面热阻抗 R''_th 是两个量：k 只是那条直线的斜率倒数

到这里可以把本课的第一根钉子钉下去了。

装配之后，跨过 TIM 这一层的面热阻是：

R''_th ＝ BLT/k + R''_c,total

其中 BLT 是装配后的界面层厚度（Bond Line Thickness），k 是材料的体导热系数，R''_c,total 是两侧接触热阻之和（即图 03 右联标出的 R''_c1 + R''_c2）。同一件事用总热阻记号写就是：

R_TIM ＝ BLT/(k·A) + R_c1 + R_c2　（单位 K/W）

两式说的是同一件事，差一个面积：R ＝ R''/A，同理 R_c ＝ R''_c/A。⚠ 这两套记号在同一页文档里并列出现时极易混，尤其 R_c 与 R''_c 只差两个撇号而差着一个面积——本课凡涉及横比一律用 R''（面热阻）；要算某个具体零件的绝对温升时，再除以那一段的实际传热面积换回 R。

现在看这个式子的形状：把 R''_th 对 BLT 作图，是一条直线——斜率是 1/k，截距是 R''_c,total。这就是本课第一根钉子的全部内容：

选 TIM，选的是"装配级面热阻抗 R''_th 在你的目标 BLT 与目标接触压力下的那个值"，而不是 TDS 首页的体导热系数 k。

k 只描述斜率。截距那一段——两侧的接触热阻——和 k 没有任何关系，它由表面粗糙度、平面度、接触压力与材料的随形能力决定；而层越薄，截距在总值里的分量越重，薄到一定程度它会反超斜率项。用 BLT/k 去冒充装配级阻抗，就是把截距整段丢掉，结果是系统性低估温降——注意"系统性"这三个字：它不是随机误差，是每一次都往同一个方向偏，而且偏在让你误以为安全的那一侧。

这两个数是可以分开的，而且分开的办法不需要任何仪器：在 TDS 的热阻抗—BLT 曲线上取两点，斜率倒数给你 k，截距给你 R''_c,total。用一组示意假设的曲线点（0.5 mm → 3.0 K·cm²/W、2.0 mm → 9.0 K·cm²/W）反解，得到 k ＝ 2.500 W/(m·K)、R''_c,total ＝ 1.000 K·cm²/W——这两个数是示意值，不对应任何牌号，手算的完整过程与四档 BLT 下的占比在第 3 讲 3.2 做，图见图 10。而这里要先记住的是：只要 TDS 上给的是一条曲线而不是一个点，k 与接触项就一定是可以分开的；如果它只给了一个点，那你连"分不分得开"都无从判断。

温度预算落在哪里？落在

ΔT_TIM ＝ q'' · R''_th

q'' 是过界面的热流密度（W/m²），ΔT_TIM 是这一层贡献的温降。这里的 R''_th 必须取含接触项的装配级值——代体项 BLT/k 进去，得到的 ΔT 每次都偏小。q'' 与整层的 ΔT 预算都是平台相关量，由平台热预算反推、须由实测或仿真确定，本课不给数；单位换算上有一个不对称的陷阱（K·m²/W 与 K·cm²/W 差 10⁴，而两个方向的危险性并不相等），放在第 3 讲 3.3 专讲。

顺带说清 ASTM D5470 管什么，因为它是"装配级"这三个字的来源：它是一种稳态热阻抗测试方法，试样被夹在两块标定过的量热计块之间、在规定的接触压力下测到稳态，报出的是含试样两侧接触热阻在内的整体值——所以那个数才配叫 impedance（热阻抗），而 BLT/k 只是它的一部分。测试栈长什么样、为什么它的结构决定了 TDS 曲线能直接用在你的界面上、以及什么条件下不能用，在第 3 讲 3.1 展开（图 09）。⚠ 标准的版次与适用范围请按现行版本确认后再引用。

由此得到一条可以立刻用起来的判据。横比两家 TDS 之前，先问三件事：

1. 这个数是体导热系数 k，还是装配级热阻抗 R''_th？（单位就能分辨：W/(m·K) 是前者，K·cm²/W 一类是后者）
2. 如果是阻抗，它是在哪个 BLT 下报的？
3. 它是在哪个接触压力下报的？

三件里缺任何一件，这个数都不能拿来和另一家比——比的是数字，不是物理量。

1.4 四维选型骨架：每一维给出的是否决票，不是分数

拆完账、分清了 k 与 R''_th，才轮到"到底怎么选"。本课的选型骨架是四个维度：

维度	它决定什么	本课在哪里给判据
间隙	定族——按间隙的数量级把候选压缩到一两族	第 2 讲 2.7、第 5 讲 5.1（图 08）
公差	定模量与形态——公差带越宽，越要靠材料随形而不是靠硬压	第 3 讲 3.5、第 5 讲 5.2~5.3（图 24、图 25、图 26）
绝缘	定材料禁忌——高压部位把导电填料整族排除，另有两条不由 TIM 决定的路径	第 4 讲 4.3、第 5 讲 5.4（图 18、图 27）
返修与退役	定形态——能不能拆、报废时能不能分开，是两级不同的门槛	第 5 讲 5.5~5.6（图 28）

关键在于这四维不是并列打分项，而是并列的否决项。它们各自输出的是"哪些候选出局"，不是"这一项得几分"。为什么必须这样？因为一旦做成加权打分表，一个漂亮的 k 值就能把其它三维的否决票买通：绝缘那一栏扣两分、公差那一栏扣三分，热性能那一栏加十分，总分还是它最高，于是它被选中——而实际上它在绝缘那一维是不合格，不是"扣分"。本课的案例正是这样发生的：高 k、高硬度的预成型垫在名义间隙处确实算出了最好的热性能，而"公差带"和"装配反力"这两项根本没进判据表，于是没有任何一栏能给出否决票。

再看这四维各自的可量化程度，你会发现打分法从一开始就不成立：四维里只有"间隙"是能先量出来的数。公差带要走公差链（最坏情况或 RSS）才有，方法承 D2-05 冷板与电芯的接触热阻与 TIM 应用；绝缘要连试样厚度一起读才有意义，跨厚度不能线性缩放；返修与退役是二值门槛——能拆或不能拆，没有"比较能拆"。三个都不是连续可打分的量，硬凑成分数只是把判断藏进权重里。

四维之间还互相咬合，形成一条闭环，这也是本课后面章节的路线：绝缘要求导电填料整族排除 → 只剩陶瓷填料体系 → 复合体的 k 有一个天花板 → 若按 ΔT ＝ q''·R''_th 算下来温度预算还不够，剩下的手段只有压薄 BLT → 而 BLT 能压到多薄，撞的是最大填料粒径这条硬下限（第 4 讲 4.10，图 22），不是压力不够 → 最小可行 BLT 一旦定了，就要拿去和公差带比，看可行窗口能不能覆盖整条带（第 5 讲 5.2，图 26）。所以改动任何一维，都要沿这条环回头重核一遍，不能改完一处就交差。

最后补一维在图上没有、但同样具有否决权的东西：成本、涂覆节拍、储存条件与有效期。它们经常被当成"非技术项"扔到方案定稿之后再算，而真实结果往往是热方案被迫回退——点涂料的节拍撑不住产量、双组分要冷藏且回温、某个族的单件料耗算下来根本上不了量产。正确的做法是在这一步就把它们列为并行约束，与热判据同时进决策，具体在第 5 讲 5.7 收口。

还有一句要先说，它是本课的第二根钉子，量化落在第 5 讲：上表里"公差"这一维，判的不是名义间隙，而是公差带的两端——上限端结的是热的账（压不到位、留空气缝），下限端结的是力的账（压缩反力要有人承担）。名义值只有一个点，而零件出货是一条带；只在名义点上判过关，等于对整批车里的两端一无所知。

本讲小结：把从热源到冷却液的路径统一到面热阻 R'' 上串联，用一组示意假设输入拆一次账——TIM 与整个冷却液对流侧各占 49.4%、两道铝壁合计 0.235 K·cm²/W（1.16%）、合计 20.24 K·cm²/W；但"TIM 是最大单段"是条件命题，同一条链改一个变量，TIM 占比就在 17.2%~81.7% 之间移动。界面必须填，是因为空气的 k ＝ 0.026384 W/(m·K) 比 TIM 低两个数量级，一条 0.1 mm 残留缝就是 37.90 K·cm²/W，把 k 翻倍只抵掉它的 13%——填满优先于提 k。装配后的面热阻是 R''_th ＝ BLT/k + R''_c,total，k 只是那条直线的斜率倒数，截距那一段与 k 无关而在薄层里能反超它；横比 TDS 前先问"是 k 还是阻抗、在什么 BLT 下、在什么接触压力下"。选型骨架是间隙、公差、绝缘、返修与退役四维，每一维给的是否决票不是分数，四维还咬合成一条必须回头重核的闭环。
