H4-03 结构胶/密封胶粘接工艺与耐久

课程代码 H4-03 · 板块 H 材料、连接与制造工艺 / 密封/塑料/橡胶/胶粘 时长 约 3.5 小时（10 讲） 前置 体系外前置（需自备）：材料力学 / 黏弹性基础；H4-01 密封材料选型（垫片 vs 胶密封的取舍） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 H4-03 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份胶接接头的承载校核	第 2 讲：平均剪应力是接头的名义应力、⛔ 不能跨几何搬运；剥离与劈裂一律按单位宽度线载荷记账	第 3 讲（连续胶道的控制量是应变不是应力）· 第 7 讲（最不利工况在低温侧还是高温侧）
选包盖周边胶道的胶种与胶层厚度	第 3 讲：由 γ_max ≈ Δα·ΔT·L_DNP/t_bond 反推「要多柔、要多厚」，以及 L_DNP 三种形态各怎么取	第 1 讲（四根轴的胶种全集与三道并行否决闸）· 第 9 讲（兼导热时的重叠窗口）
写一份点胶—合盖—固化工艺卡	第 5 讲：t_bond 的口径与四类厚度控制手段、按体积守恒定胶量与胶嘴口径 · 第 6 讲：t_open 与 t_pot 两个计时起点、点胶到压合的时间账	第 4 讲（表面处理链与处理后的时效窗口）
查一批老化后开胶的根因	第 8 讲：破断面五形态 → 每一种该动哪一讲 · 第 7 讲：十支驱动源，先要说得出「这一支我为什么排除」	第 4 讲（界面污染与四种验证手段）· 第 6 讲（比例失调与表干后合盖）
排一份耐久验证计划并给验收线	第 8 讲：十支驱动源 × 八类试验的覆盖矩阵；C_f 与剩余承载必须一起看	第 6 讲（过程能力验证）· 第 10 讲（整件级才暴露拐角与起终点）

⛔ 本课不覆盖——

【栏一 · 不讲哪些题目】压敏胶带与导热垫片（它们没有固化环节，本课第 6 讲整讲对其不成立）⇒ H5-01 导热界面材料（导热垫/凝胶/灌封）选型、G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效；界面接触热阻的测量与拆账 ⇒ H5-02 TIM 涂覆工艺、厚度控制与接触热阻（本课只取胶层体项）；灌封（整腔浇注）⇒ E3-01 OBC / DCDC 散热设计；塑料件的二次熔融焊接与热板/激光焊 ⇒ H3-04 塑料件的热熔焊接与拼合密封（热板焊/红外焊/振动摩擦焊/激光透射焊/超声焊·旋熔焊）；垫片与机械密封 ⇒ H4-01 密封材料（EPDM/HNBR/氟胶）选型；被粘塑料件本体的材料与耐介质 ⇒ H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容；电偶腐蚀的电位序、面积比与速率判据 ⇒ H6-02 阳极氧化、锌层与电偶腐蚀防护；防护等级的判定条件与试验 ⇒ D5-03 电池包防潮、冷凝水与 IP 防护；可回收率与材料分选 ⇒ M4-04 热管理系统可持续性设计（LCA/DfR/材料碳足迹）。⚠ H3-04 塑料件的热熔焊接与拼合密封（热板焊/红外焊/振动摩擦焊/激光透射焊/超声焊·旋熔焊） 与 H4-04 吹塑成型塑料件与环境应力开裂（ESCR）：膨胀水壶等承压/储液件的材料—成型—失效 目前尚无讲义，本课只写分界在哪，⛔ 不声称它们已经讲了什么。

【栏二 · ⛔ 真正不给的数】① 标准条款的限值与等级号：搭接拉剪、T 型剥离、楔子断裂耐久、胶接件老化环境这四族标准，本课只写各自管什么，⛔ 不写试样尺寸、试验条件、老化循环编号与任何限值（本课未取得原文，版次与适用范围以现行目录为准、引用前须核）；防护等级号去向 D5-03 电池包防潮、冷凝水与 IP 防护。② 本项目自己的验收阈值：楔子试验的判定线、老化谱的时长与温湿度组合、加热件带电状态下的局部温升限值——本课给判据结构与反解路径（第 8、9 讲），须由本项目自定并实测。③ 教学假设之外的具体产品参数：任何牌号的单点值、清洗剂与底涂的牌号浓度与烘干条件、混合器更换的分钟数、胶体的体积电阻率数值 ⇒ 按牌号数据表与本项目的工艺窗口试验取得（体积电阻率本课只给「远高于电解液」这一条定性结论，理由在第 9 讲）。

⚠ 与上面三类不同：平台相关量（目标 t_bond 与公差、活化后的时效窗口、混合比报警阈值、C_f 验收线、包尺寸对应的 L_DNP……）本课在正文里给典型区间加常见值锚点，并逐条写清拿到它的路；⚠ 它们是典型值、⛔ 不是验收依据，你的平台须实测确认。

---

引言：胶道固化之后，没有任何一台仪器能告诉你它粘住了没有

螺栓的预紧力可以复测，焊点可以做超声或 X 光探伤。而一条胶道固化之后，「外观合格」与「粘住了、粘得牢」之间没有任何可测的桥。⚠ 精确说法（⛔ 别读成「无损手段没用」）：CT、超声与视觉查得出有没有胶、位置对不对、有没有断胶与空洞——那正是量产里最常见的一类缺陷，这些手段对它非常有效；它们查不出的是界面到底粘住了没有、老化之后还剩多少，而后者恰恰是开胶漏水的直接成因。电池包盖密封、水冷板与结构件粘接、壳体接缝防水，越来越多地用胶替掉螺栓加垫片——也就是说，承载与防水越来越多地压在一层装完之后不可复测的东西上。

本课的主钉子：胶接接头的承载能力不是「胶」的属性，是「接头系统」的属性。牌号数据表上那个搭接剪切强度，是「这一个牌号 × 这一种被粘材料 × 这一套表面处理 × 这一个胶层厚度 × 这一个试验温度 × 这一个加载速率 × 未老化态」七项条件下的一个观测值；换掉其中任何一项，它就不再代表你手上这个接头。这条钉子在本课被做成一张四问卡，每一讲填其中一格：

1. 这个接头在最不利工况下到底是剪切、正拉、劈裂还是剥离受力？（第 2、3 讲）
2. 被粘面在点胶那一刻的状态由哪一道工序保证、用什么方法验、有效期多久？（第 4 讲）
3. 胶层厚度 t_bond 由什么机械手段限住、公差是多少？（第 5 讲）
4. 验收看的是初始强度，还是老化后的剩余承载与内聚破坏率 C_f？（第 7、8 讲）

不用等读完，今天就能用的一件事：把手上那份胶接方案、供应商报告或校核书拿出来，逐条答这四问。四问里答不出任何一问，这份校核就是在给一个不存在的接头算账——而它算出来的数照样会是「合格」，因为算式本身不会因为你不知道界面状态而报错。答不出哪一问，就直接跳到括号里那一讲。

第二根钉子是第一根在产线上的形态：胶接是「工艺即性能」的连接方式。既然固化之后不可非破坏地测出强度，质量保证就必须整体前移到过程量——表面处理的有效期、两组分混合比 r_mix、t_bond、开放时间 t_open、固化度——再加上破坏性抽检与破断面判读。⛔ 产线上不存在「装完了测一下」这个补救环节。⇒ 第 4、5、6 三讲讲的不是工艺细节，它们就是质量证据本身；这一点在第 5 讲的检验能力边界与第 8 讲的破断面判读处各兑现一次。

本课最容易读反的一条，落在一个尺寸上

热失配剪应变的估式是 γ_max ≈ Δα·ΔT·L_DNP/t_bond。式子里的 L_DNP 是到胶接区中性点的距离——它由整块被粘板的平面尺寸定，⛔ 不由胶道自身的尺寸定。而读者眼前看得见、量得出、写在图纸上的那个尺寸，恰恰是胶道宽度 w_bead（毫米级）。顺手代进去，答案小两个数量级，而式子照样算得出一个「合理」的数。

按本课那组教学假设值（Δα ＝ 11×10⁻⁶/K、ΔT ＝ 100 K、t_bond ＝ 0.4 mm；⚠ 教学假设，不对应任何平台，⛔ 禁止照抄取用）：误代 w_bead ＝ 8 mm，得 γ_max ＝ 2.2%，落在环氧断裂伸长率的典型带内 ⇒ 结论是「高模量环氧完全够用」；而正确的 L_DNP 是板件半对角线 800 mm，同一组条件下 γ_max ＝ 220%——两者恰好差 L_DNP/w_bead ＝ 100 倍。环氧的断裂伸长率典型在 1~8%，柔性聚氨酯典型在 100~400%（⚠ 均为行业典型区间、⛔ 不是验收依据，随配方与固化程度显著变化，须按牌号数据表并注明测试温度）——也就是说，同一条胶道上这两个数会给出方向完全相反的选型结论。⚠ 220% 是刚性被粘件、无剪滞折减下的保守上界，⛔ 不得反过来用它去反算许用温度或许用胶层厚度。

读反之后会做错的那个具体动作：在电池包盖周边那条连续胶道上选定刚性环氧，还顺手把胶层压薄省胶。这件事装车当天完全看不出来，它在第一两个冬夏之后才兑现成「包盖周边开胶、水从拐角进来」。⚠ 方向自检：「胶道窄，所以胶层里的应变小」听起来非常通——这正是它危险的地方。真正决定剪应变的是两侧被粘件相对滑移的累积量，滑移从胶接区中性点开始沿板面一路累积，累到这条胶道所在的位置已经是毫米量级的位移；胶道有多宽只决定承载面积，⛔ 不进剪应变的账。整条链在第 3 讲展开。

⚠ 800 mm 不是凑出来的数：电池包平面尺寸常落在 1.2~1.8 m，多数 B/C 级纯电平台在 1.4~1.6 m ⇒ 周边连续胶道的 L_DNP（半对角线）落在约 0.7~1.0 m。⚠ 典型值、⛔ 不是验收依据，须按本项目实际包尺寸计算确认；三种接头形态（孤立搭接、周边连续胶道、分块点胶）各自的取法在第 3 讲。

第二条容易读反的，出现在事后：破断面上

破断面上的「内聚破坏」是好消息，「界面破坏」才是坏消息，而两者的外观提示恰好把人往反方向带。界面破坏的断面往往干净、平整，胶层整块留在一侧且看起来完好无损，读起来像「胶本身没坏，只是没粘住 ⇒ 加大胶量、或换个更强的牌号」；内聚破坏是胶体被撕开、两侧都挂胶，看起来像「胶被扯烂了 ⇒ 换高强度牌号」。两个方向的处置都做反了：界面破坏该动的是表面处理与底涂（第 4 讲），⛔ 换强胶无效——界面比胶弱时，胶再强也用不上；内聚破坏说明界面已经强过胶体、这套材料的粘接能力已经用满，此时该动的是接头几何、胶层厚度或胶种模量（第 2、3、5 讲）。还有一个专门骗人的中间形态：薄层内聚破坏——断面上留着一层极薄胶膜，肉眼看「挂胶了」，容易被判成内聚破坏，而它实质是界面附近弱边界层的破坏，处置方向与界面破坏相同。五种形态、各自的外观提示与「哪一种该动哪一讲」的映射，在第 8 讲。

射程与十讲的路线

本课的对象是整车热管理的承压、密封与结构小件上，以液态或膏状点涂、随后固化的那一类胶——按工艺形态切，⛔ 不按零件名切。六条分界与各自的去向在第 1 讲一次写清，上面那张「本课不覆盖」先给出速查。

十讲分四段走：选——第 1 讲，胶种全集按四根轴画（化学族／固化机制／功能角色／供货形态），以及选型主干之外的三道并行否决闸。算——第 2 讲把静载算清（名义应力的含义、端部剪滞与应力集中、搭接长度的收益边界、剥离与劈裂按线载荷记账、被粘件刚度失配），第 3 讲把热载算清（γ_max 的五个字段、L_DNP 的取法、ΔT 的基准是胶的无应力温度）。做——第 4 讲界面（污染物全集、润湿判据、处理方法与处理后的时效窗口、四种验证手段），第 5 讲几何（t_bond 的口径、厚度的双侧边界、四类控制手段、体积守恒定胶量、点胶缺陷图谱），第 6 讲固化与节拍（固化机制全集、t_open 与 t_pot、混合比在线闭环、点胶到合盖的时间账）。证——第 7 讲十支失效驱动源，第 8 讲八类试验的覆盖矩阵、楔子试验的判读、破断面五形态与 C_f。最后两讲把它放回整车：第 9 讲一层胶同时担结构、热与绝缘时怎么求重叠窗口、无解时的三条退路，第 10 讲包盖密封的三条路线、FIPG 的拐角与起终点搭接，以及报废端可分离性——那是在选型那一刻就已经定死、十几年后才由别的部门付账的一条账。

⚠ 最后先钉两条贯穿全课的记账纪律，后文不再整段重复。① 本课出现的每一个粘接强度数值，都必须同时写明被粘材料与牌号族、表面处理状态、胶层厚度、试验温度、老化状态这五项——⛔ 裸写「这个胶 25 MPa」在本课一律判为无效数据，这正是主钉子的落地形式。② 本课说「耐久」一律指经环境或循环老化之后的剩余承载与破断面形态，⛔ 不指初始强度、⛔ 不指静载安全系数；凡「验收」二字后面跟的默认都是老化后判据，若某处确指初始值，会就地写明「初始」二字。

第 1 讲　胶种画像与选型：数据表上那个强度值，是七项条件下的一个观测值

图纸上写「结构胶」三个字，供应商回一份数据表，表头那一行是「搭接剪切强度 25 MPa」。这一讲要说清的是这个数底下压着什么：它是这一个牌号 × 这一种被粘材料 × 这一套表面处理 × 这一个胶层厚度 × 这一个试验温度 × 这一个加载速率 × 未老化态七项条件下的一个观测值。七项里换掉任何一项，它就不再代表你手上这个接头——因为承载能力从来不是「胶」的属性，是接头系统的属性。

这一讲的走法：先把可选的胶铺成一个四根轴张起来的集合，而不是一条从弱到强排的队（1.1）；再逐族看环氧、PU、MMA／厌氧／硅酮各自的画像，看清它们的强项与禁忌为什么是同一个性质的两面（1.2~1.4）；然后把选型主干写成一条能照着走的四步（1.5），把挂在主干旁边、只投否决票的三道并行闸讲透（1.6）；接着划清结构胶／密封胶／导热结构胶／灌封／TIM 这五件常被混作一谈的东西的分界（1.7）；最后交代本课的射程与六条分界，说明每条界是按什么切的、跨过去该找谁（1.8）。

后面九讲——接头受力与搭接几何、热失配剪应变、界面化学、厚度控制、固化与节拍、失效机理、验证与破断面判读、一层胶兼多重功能、整车密封与报废端——全部挂在这一讲选出来的那个胶种档位上。档位选错，后面九讲做得再对也救不回来。

1.1 可选的胶是四根轴张起来的集合，⛔ 不是一条从弱到强排的队

是什么。做胶接选型时，第一个动作往往是把「环氧 → PU → 丙烯酸 MMA → 硅酮 → 厌氧」这条化学族清单拉出来，按强度从高到低往下挑。这条清单本身没错，错在它只是一根轴。真实的可选集合由四根轴张起来：

轴	这根轴上有什么	沿这根轴移动会改变什么
轴 A　化学族	环氧／聚氨酯 PU／丙烯酸 MMA／硅酮 RTV·FIPG／厌氧／氰基丙烯酸酯／硅烷改性聚合物 MS·SMP／环氧-PU 与环氧-丙烯酸杂化／丁基与聚硫／丙烯酸压敏胶 PSA	模量、伸长率、耐温、耐介质——决定这条胶道能不能吃下两侧被粘件的热失配位移
轴 B　固化机制	2K 化学固化／1K 热固化／1K 湿气固化／厌氧固化／UV 与可见光固化／感应与红外加速固化／热熔（冷却即固）／压敏（不固化）	节拍、设备、可用期与开放时间——决定这条胶道能不能在这条产线上点得出来
轴 C　功能角色	结构承载／密封／导热／电绝缘或导电／阻尼与隔振／定位工装胶（临时）	验收面——决定验收表上要填哪几栏（1.7 展开）
轴 D　供货与施工形态	双管膏体／桶泵 2K 泵送／模切胶带与 PSA／预成型垫／在线成型 FIPG·CIPG／膜状胶／发泡密封条	可达性、投料与废料、以及出了问题能不能返修

为什么。因为选型的真实约束常常落在轴 B 与轴 D 上，而不是轴 A。「这条胶道能不能在合盖节拍内点完并压合」——决定它的是固化机制与供货形态，与化学族无关；「这个位置机械手够不够得着、胶枪能不能保持恒定的走枪速度」——决定它的是施工形态。沿化学族清单选完再回头去撞节拍与可达性，等于把最硬的那两个约束放到最后才查，而这时候胶已经写进图纸、样件已经做完。

沿单一线索数会漏掉什么。只沿化学族数，整整三根轴不出现；而在整车热管理上真实在用、却不在那条清单上的形态至少有这几样，它们必须显式出现在你的表里，⛔ 不许靠「表里没有＝不用」隐含：

• PSA 双面胶带——加热膜、传感器、小支架的贴附大量在用（去向 G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效、H5-01 导热界面材料（导热垫/凝胶/灌封）选型）；
• 热熔胶——线束固定与轻载定位；
• UV 与可见光固化——透光件与小面积返修；
• MS 硅烷改性聚合物——整车密封上的低 VOC 路线；
• 膜状胶——预成型、厚度天然受控的一种供货形态。

工程量级／典型值（轴 B 的固化时间量级带）。这几档的差别不是「快一点慢一点」，是差着数量级：

• 2K 化学固化：混合之后仍可施工的可用期常在约 3~15 min（2K PU 一档）；室温固化体系常在约 24 h 达到大部分终强度、约 7 d 接近完全；
• 1K 热固化环氧：常在约 120~180 ℃ 保温约 10~30 min（须再叠加零件热容与烘道升温滞后）；
• 1K 湿气固化：表干时间常在约 5~20 min，它近似给出开放时间的上界。⛔ 厚胶道的芯部完全固化时间不适用上面任何一档——它靠水汽从表面往里扩散，机理不同。

⚠ 以上均为行业典型区间，标「典型」；⛔ 不是验收依据，⛔ 区间端点不得当成可承诺值。它们随温度与湿度显著变化——夏季车间与冬季车间不是同一条产线。→ 拿到本项目取值的路：按你车间的实际温湿度做实测，并把结果直接写进节拍账（第 6 讲）。

易错点。把「胶种」当成「牌号」。同为标称「PU 结构胶」，柔性密封型与高模量结构型的模量差一个数量级以上（1.3 给区间）。所以「PU 都很柔」是一句全称错误，⛔ 不得按化学族直接下承载结论；写得对的说法是——柔性密封型 PU 在那个位置的模量落在低档，而结构型 PU 不在。选型结论必须落到档位，而不是落到族名。

本节末的两条口径声明（后面各讲一律照此执行，⛔ 不再重复）：

① 本讲首次出现的四个符号。τ_avg ＝ 搭接接头的平均剪应力，单位 MPa——它是接头的名义应力，⛔ 全课不得把它称作「胶的强度」（定义式与名义应力口径在第 2 讲）；E_a ＝ 固化后胶体的拉伸弹性模量，单位 MPa（⛔ 全课禁止裸写 E，本课第 9 讲有电绝缘语境，而相邻课 H6-02 阳极氧化、锌层与电偶腐蚀防护 的 E 是电位）；ε_b ＝ 固化后胶体的断裂伸长率（拉伸口径），单位 %；T_g,a ＝ 固化后胶体的玻璃化转变温度，单位 ℃（带下标 a，与被粘塑料件的玻璃化转变温度分列，后者是 H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容 的量）。另外本讲会用到 t_bond ＝ 胶层厚度，单位 mm，口径一律指固化并压合稳定之后、常温、无外载时被粘面之间胶层的实际厚度——⛔ 不是点胶设定值、⛔ 不是压合前的胶道高度、⛔ 不是限位筋或玻璃微珠的名义高度（那是下包络，实际只会等于或大于它）；控制手段与公差在第 5 讲展开。

② 任何一个粘接强度数值必须随附的五项。本课出现的每一个 τ_avg 数值（以及后面的正拉与剥离数值），必须同时写明：① 被粘材料与牌号族；② 表面处理状态；③ t_bond；④ 试验温度；⑤ 老化状态（未老化／某种老化之后）。⛔ 裸写「这个胶 25 MPa」，在本课一律判为无效数据。这条不是排版讲究——它就是「承载能力是接头系统的属性」这句话的可执行形态。⇒ 今天就能用的动作：拿到任何一份胶的数据表或试验报告，先找这五项；五项里缺哪一项，那个数就只能当量级参考，⛔ 不能进你的校核书。搭接拉剪的试验方法族见 ISO 4587（它管的是搭接拉剪强度的试验方法；版次以现行目录为准，引用前须核）——本课未取得该标准原文，只写它管什么，⛔ 不写试样尺寸与试验条件。

1.2 环氧：高模量与低伸长率是同一个交联网络的两面，⛔ 挑不出来其中一面

是什么。环氧固化后交联密度高，网络致密。由此得到的一串性质是一起来的：E_a 高、τ_avg 高、耐温与耐化学好、蠕变小；代价同样是一起来的——ε_b 低、缺口敏感、对被粘件之间的热失配位移几乎不让步。

为什么。提供刚度的那个交联网络，和限制变形能力的那个交联网络，是同一个网络。所以「我要环氧的强度，但希望它别那么脆」这句话在化学上没有落点——⛔ 这两件事不能分开挑。往下推一步，就得到环氧的适用域与它的禁忌：

• 适用：两侧刚度接近、尺寸不大、到胶接区中性点的距离小的孤立搭接——金属对金属的小件、嵌件、局部补强；
• 禁忌：铝-钢或铝-塑配对的大尺寸周边连续胶道。它在这里不是「性能差一点」，而是被第 3 讲那一步算出来的热失配剪应变直接判掉。

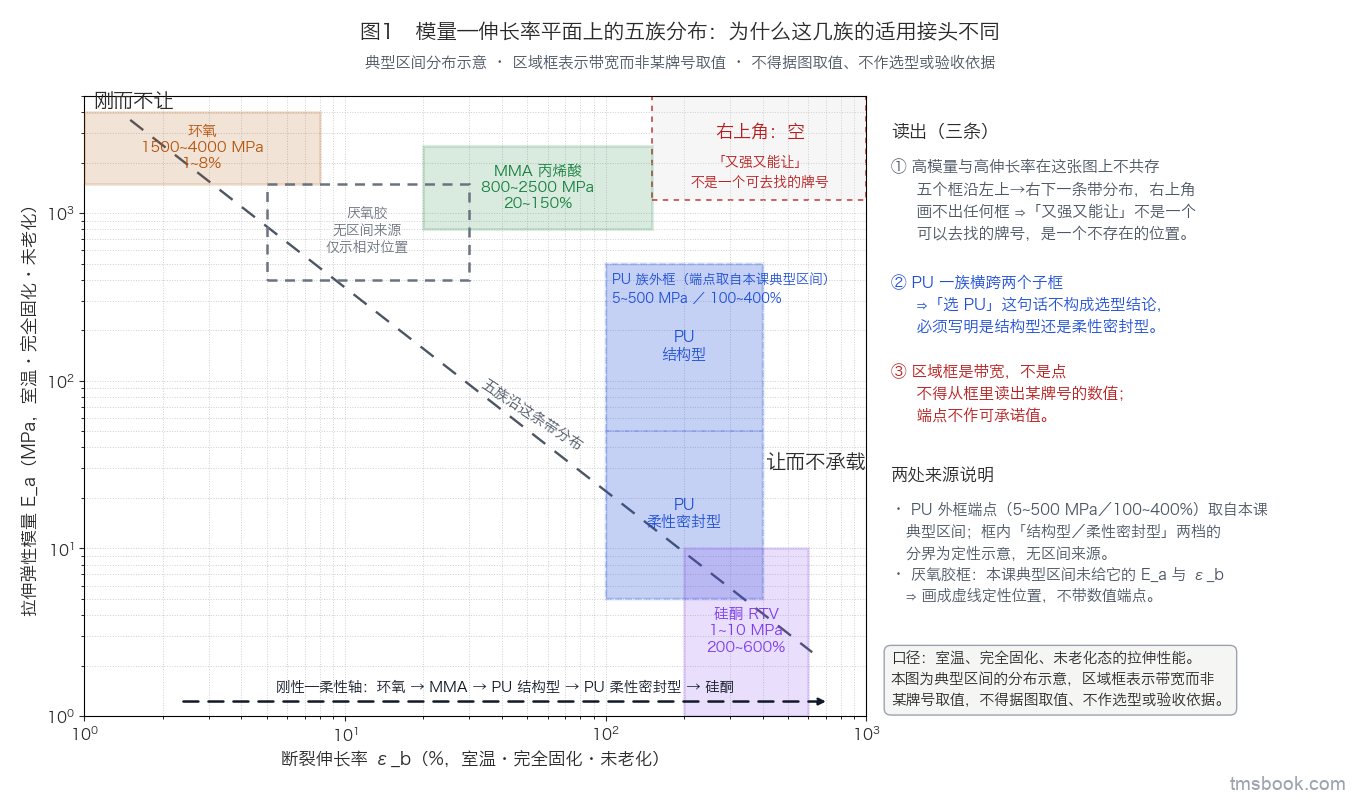

工程量级／典型值。E_a 约 1500~4000 MPa；ε_b 约 1~8%；τ_avg 约 15~35 MPa（这一档指的是经处理的金属被粘面、结构粘接常用的胶层厚度带、室温、未老化态测得的接头名义值——五项口径见 1.1 末；⛔ 引用时不得只搬数不搬口径）。T_g,a 约 60~120 ℃，使用温度带约 −40~120 ℃（部分体系更高）。⚠ 全部为行业典型区间，标「典型」；⛔ 不是验收依据、⛔ 端点不得当可承诺值；随配方、固化程度与温度显著变化，且不同测法给出的 T_g,a 不是同一个数——引用时须写明取的是哪一套测法口径。→ 路：所选牌号的数据表，加动态力学分析给出的模量温谱，再由本项目的随件搭接样件实测确认。

易错点。拿「环氧强度最高」当选型结论。胶的强度高与接头承载高是两件事——第 2 讲会说明为什么高模量胶在长搭接上反而更早在端部起裂。⚠ 这里还有一处更贵的落点，先在这里预告：本课全课最容易被代错的一个量，是热失配剪应变式子里那个「到胶接区中性点的距离」。它由整块被粘板的平面尺寸定，⛔ 不由胶道自身的宽度定。把胶道宽度顺手代进去，算出来的应变会小两个数量级，而式子照样给出一个看起来合理的数——读者据此得到的结论，恰恰就是「环氧完全够用」。第 3 讲用两张图把这两个尺寸画在同一张图上正面点破；在此之前，⛔ 不要凭「环氧强度高」给周边连续胶道下任何结论。

1.3 PU：靠低模量与高伸长率吃掉热失配位移，⛔ 不是靠强度

是什么。PU 固化后交联密度低、分子链柔顺。于是 E_a 比环氧低一到两个数量级、ε_b 大得多，它把界面上的应力峰值削得很平；代价是 τ_avg 低、耐温上限低，且长期高温高湿下有水解风险（第 7 讲展开）。

为什么——这一条是本讲最值得带走的推理。「PU 柔韧、适配异种材料的线胀系数差」这句话在选型资料里几乎人人会写，但它只是一句结论。它的可算依据是第 3 讲那个式子：胶层的最大工程剪应变 ≈ 两被粘件线胀系数之差 × 温度变化幅值 × 到胶接区中性点的距离 ÷ 胶层厚度。四个因子里，前两个由材料配对与载荷谱定，胶层厚度在毫米以下，而到中性点的距离在周边连续胶道上是米级的一半——于是同一个胶层厚度下，剪应变落在百分之几十到百分之几百（第 3 讲给出教学算例；那个数是「刚性被粘件、无剪滞折减」两条假设下的保守上界，⛔ 不得脱离这四个字单独引用）。

只有断裂伸长率在百分之百量级的胶种，才在这个应变面前有裕度。⇒ 「这条胶道选 PU」不是一句经验偏好，是第 3 讲那一步算出来的结果；反过来，一旦你把接头改成到中性点距离很小的分块点胶，这个结论就要重算。

工程量级／典型值。E_a 约 5~500 MPa——⚠ 结构型与柔性密封型跨度极大，⛔ 每次引用必须写明是哪一档；ε_b 约 100~400%；τ_avg 约 5~12 MPa（经处理的金属或涂装面、结构密封胶道常用的厚度带、室温、未老化态的接头名义值）；T_g,a 约 −40~60 ℃（同样是结构型与柔性密封型差别极大）；使用温度带约 −40~90 ℃。⚠ 行业典型区间，标「典型」；⛔ 不是验收依据、⛔ 端点不得当可承诺值。→ 路：牌号数据表加本项目试样实测。

那个「到中性点的距离」在电池包上大致多大，这里可以先给一个量级，好让上面这条推理落地：电池包平面尺寸常落在 1.2~1.8 m，多数 B/C 级纯电平台在 1.4~1.6 m ⇒ 周边连续胶道的该距离（取板件半对角线）落在约 0.7~1.0 m。⚠ 典型值，⛔ 不是验收依据；须按本项目实际包尺寸计算并实测确认。→ 拿到它的路：第 3 讲给出这个量在三种胶道形态（孤立搭接／周边连续胶道／分块点胶）下各自的取法，按你自己的板件尺寸算。

易错点。把 PU 的低强度读成「凑合用、有更好的就换掉」。在周边连续胶道上，真正的失效模式是应变超限而不是应力超限——此时换更高强度的胶反而更早失效，因为高强度往往同时意味着高模量与低伸长率（1.2 已经说明这两者分不开）。⚠ 反向也要防：这不等于「胶越软越好」。软胶在两侧各有代价——贫胶时它的承载面积余量更小，长期持载时它的蠕变与应力松弛更明显（第 5 讲与第 7 讲各给一条判据）。

1.4 MMA、厌氧与硅酮 FIPG：各自解决一件别的胶解决不了的事

是什么。这三类不是环氧与 PU 的低配版本，它们各自占着一格别人进不去的位置：

• 丙烯酸 MMA：固化快，对轻度油污与未充分处理的表面容忍度高。代价是气味与刺激性明显、耐温一般。它的位置是：产线来不及做完整表面处理时，只有它。
• 厌氧胶：只在隔绝氧气且接触金属离子时才固化——所以它能灌进螺纹牙间和轴孔配合面，多余的部分留在空气里不固化。它的失效判据不是搭接剪切，是拆卸扭矩。它的位置是：螺纹与轴孔那种几何，别的胶进不去。使用温度带约 −55~150 ℃（行业典型区间，标「典型」，⛔ 不是验收依据）。
• 硅酮 RTV／FIPG：柔性密封、非结构。耐温高、伸长率极大、粘接强度低；未完全固化时释放的副产物对相邻件有选择性影响（选型时须与相邻件的材料一起核）。它的位置是：接缝要能拆开重涂、而拆开之后又必须重新密封时，只有在线成型这条路。

为什么。把这三类摆进全集，是因为环氧与 PU 覆盖不了它们各自的那一格：表面处理时间不够（MMA）、几何进不去（厌氧）、要求可拆可重涂（FIPG）。这三格里的任何一格出现在你的需求里，主干上那四档就直接不适用——⛔ 不是「差一点」，是不适用。

工程量级／典型值。MMA：τ_avg 约 10~25 MPa、ε_b 约 20~150%、使用温度带约 −40~120 ℃。硅酮 RTV：τ_avg 约 0.5~2 MPa、ε_b 约 200~600%、E_a 约 1~10 MPa、T_g,a 远低于室温、使用温度带约 −50~200 ℃。⚠ 全部为行业典型区间，标「典型」；⛔ 不是验收依据、⛔ 端点不得当可承诺值；τ_avg 一律按 1.1 末的五项口径引用。→ 路：牌号数据表加本项目被粘件的随件搭接样件实测。

易错点。把硅酮 FIPG 当结构胶用——它进不了承载路径，一旦被当成承载件，接头刚度会随温度与时间显著漂移。⚠ 反向的错更常见也更隐蔽：因为「硅酮不承载」，就顺手免掉了表面清洁。密封失效同样从界面开始——清洁这一关，密封胶道一步都不能少（第 4 讲）。

1.5 选型主干：四步，产物是一个「胶种档位」而不是一个牌号

是什么。主干有三个输入，一条从刚到柔的四档输出。三个输入是：① 最不利受力型式（第 2 讲把受力型式铺成六型加复合受力的全集，并定下「按最不利的那一型定判据」这条规矩）；② 介质与温度带；③ 目标热失配剪应变档（第 3 讲记作 γ_max，那一讲给出定义、式子与三种胶道形态下的取法）。四档输出依次是：环氧 → MMA → PU 结构型 → PU 柔性密封型／硅酮 FIPG。

今天就能照着走的四步。

1. 定最不利受力型式。若这条接头在最不利工况下含剥离或劈裂分量，先动几何（第 2 讲给缓解手段）——⛔ 不要指望换胶种把剥离扛过去。
2. 定介质与温度带。把耐温上限不够、或长期接触介质不合格的族直接划掉，⛔ 不进后面的比较。
3. 算目标应变档。按第 3 讲的式子与取法算出这条胶道要求的应变能力，再与各族的 ε_b 带比数量级——⚠ ε_b 与 γ_max 是两种不同的应变度量（一个拉伸、一个剪切），⛔ 不得直接比大小；本课统一的比较方式（各自除以其许用系数之后只比数量级，且只用于回答选型方向问题）在第 3 讲给出，⛔ 不得据此得出任何许用应变门限值。按那条方式，环氧的 ε_b 与周边连续胶道所要求的应变能力，差的是一到两个数量级——这就是为什么这一步能把一整族直接判掉。
4. 过三道并行闸（1.6）。任一不过，折回第 1 步或第 3 步重选。

产物规格：一行字——「胶种档位 ＋ 它是被哪一步定死的」。例如「PU 结构型；由第 3 步的应变档定死，第 1 步无剥离分量、第 2 步无耐温冲突」。⛔ 产物不是一个牌号：牌号在这一行之后才开始选，且选定之后必须按 1.1 末的五项口径把数据表值复核一遍。写下「被哪一步定死」这半句的价值在于——后面任何一个输入变了，你能立刻知道要不要重走这条主干。

一条前置否决行，须显式写在你的表里。有些被粘材料已知可粘接性极差——POM 与部分 PP 属于这一类：不先做表面活化，⛔ 不许胶接。这一行必须显式列出来，⛔ 不许靠「表里没写＝不许用」隐含；它在主干之前生效，与选哪一档胶无关（活化方法与验证在第 4 讲）。

1.6 三道并行闸：它们只投否决票，⛔ 不改进方案，也⛔ 不是串行流程

是什么。主干选出档位之后，还要过三道闸：

闸	它查什么	最晚必须过的时点	不过时的动作
① 工艺可行域	节拍 vs 可用期与开放时间；点胶路径与机械手可达性；合盖与压合方式、压合力（第 6 讲）	结构冻结之前	折回主干重选档位，或改点胶路径与压合工装
② 可返修与报废端可分离性	服役期能不能返修；报废时拆开是内聚破坏、界面破坏还是母材破坏（第 10 讲）	选定胶种档位那一刻	折回主干；或接受并把这笔账显式记进决策
③ 物质合规与申报	物质申报与合规（去向 M4-04 热管理系统可持续性设计（LCA/DfR/材料碳足迹））	牌号冻结之前	换牌号或换档位

为什么这三道要单画出来。它们的共同点是否决权在选型逻辑之外：它们不会让你的方案更好，只会告诉你「这条路走不通」。而回退代价随发现时点上升得很快——闸①在样件阶段发现，动的是点胶路径；等量产爬坡时才发现，动的是产线。本课把这个代价统一按「重走一轮设计验证」的量级来描述，⛔ 不给周数与费用，那随项目差别太大。

易错点（两个方向都要防）。其一，把可分离性当成「回收部门以后的事」放到最后。胶接是不可逆连接——在你选定档位那一刻，报废端的形态已经定死了（第 10 讲给形态判据）。其二，把三道闸画成串行流程。它们是并行否决，⛔ 不存在「先过前面两道再说」——读者一旦读成串行，就会把闸③留到最后补一份申报，而那时牌号已经冻结。

1.7 结构胶／密封胶／导热结构胶／灌封／TIM：分界按「失效时丢的是什么」

是什么。这五件东西在货架上长得很像——都是膏状、都从管里挤出来、都会固化。但它们的验收面完全不同，所以分类错一次，验收项就整块选错：

它是什么	失效时丢的是什么	验收面看什么
结构胶	承载路径	老化之后的剩余承载与破断面形态（第 8 讲做成可量的判据）
密封胶	密封（漏）	老化之后仍然不漏
导热结构胶	热路与承载路径同时丢	两者同时看，而两者的最优厚度方向相反（第 9 讲）
灌封（整腔浇注）	固定、绝缘、导热与防潮一起丢	厚芯固化与内应力（去向 E3-01 OBC / DCDC 散热设计）
TIM 导热界面材料	只丢热路，不承载，通常可拆	接触热阻的测量与拆账（去向 H5-02 TIM 涂覆工艺、厚度控制与接触热阻）· 选型与压缩回弹（去向 H5-01 导热界面材料（导热垫/凝胶/灌封）选型）

为什么分界要按后果切、⛔ 不按化学族或强度数值切。本课对「结构胶」与「密封胶」的分界钉死为一句话：这条胶道失效时会不会导致承载路径丧失——会，就是结构（含结构密封胶）；不会但会漏，就是密封。⛔ 不按化学族分（同为 PU，既可作结构也可作密封）、⛔ 不按强度数值分（那只是结果不是判据）。⚠ 同一条胶道兼两职时，按结构判据管，密封判据另加、⛔ 不替代它。

工程量级／典型值（胶层厚度带）。这五类在厚度上的诉求方向不同，量级带可以直接看出来：结构粘接约 0.2~0.5 mm；导热结构胶约 0.3~1.0 mm；电池包盖周边密封胶道约 1~3 mm；FIPG 约 0.5~2 mm。⚠ 行业典型区间，标「典型」；⛔ 不是验收依据、⛔ 端点不得当可承诺值。★ 这个 t_bond 与 H5-02 TIM 涂覆工艺、厚度控制与接触热阻／H5-01 导热界面材料（导热垫/凝胶/灌封）选型 那两门课记作 BLT 的是同一个量、同一个口径，跨课引用⛔ 不需要换算（本课正文其余各处一律写 t_bond，⛔ 不让两个记号出现在同一个式子里）。→ 拿到本项目取值的路：由第 3 讲反算厚度下限（应变侧），由第 9 讲反算厚度上限（热阻侧），取两者的重叠区。

易错点。把结构胶与导热灌封／TIM 混为一谈，用错材料也用错工艺。它最典型的形态是：拿 TIM 的厚度经验去定结构胶的 t_bond——TIM 追求薄（薄了热阻小），而结构胶在周边连续胶道上追求厚（厚了剪应变小）。⛔ 这句话只在这里作为误区点破，它不是一条可以正面照做的经验。两个方向的账怎么一起算、无解时有哪三条退路，第 9 讲整讲处理。

1.8 本课的射程：按「以液态点涂、随后固化」切，⛔ 不按零件名切

是什么。本课的对象是整车热管理的承压、密封与结构小件上，以液态或膏状形式点涂、随后固化的胶接——电池包盖密封、水冷板与结构件粘接、壳体接缝、以及在线成型的 FIPG 密封。六条分界，每条按不同的东西切，去向各自不同：

被切出去的是什么	这一刀按什么切	去向
压敏胶带与导热垫片	形态（不经历固化环节）	H5-01 导热界面材料（导热垫/凝胶/灌封）选型、G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效
灌封（整腔浇注）	工艺	E3-01 OBC / DCDC 散热设计
塑料件的二次熔融焊接（热板、激光）	连接原理（熔合，不靠界面粘接）	H3-04 塑料件的热熔焊接与拼合密封（热板焊/红外焊/振动摩擦焊/激光透射焊/超声焊·旋熔焊）
垫片与机械连接处的密封	密封原理（靠压缩回弹）	H4-01 密封材料（EPDM/HNBR/氟胶）选型
被粘塑料件本体的材料与耐介质	层（件本体 vs 界面）	H4-02 塑料件（尼龙/PPS）注塑与耐冷媒相容
防腐与电偶腐蚀判据	专业	H6-02 阳极氧化、锌层与电偶腐蚀防护

为什么按形态与工艺切，⛔ 不按零件名切。因为只有这么切，界面纪律才可以沿用。举两个反例就清楚了：压敏胶带没有固化环节，所以本课第 6 讲整讲对它不成立；垫片靠压缩回弹密封，所以本课第 3 讲的热失配剪应变账对它不成立。反过来，如果按零件名切——「电池包上的密封件」——读者会以为同在一块盖板上的胶道与垫片适用同一套判据，而它们的失效机理根本不是一回事。

易错点。把本课的界面处理与耐久判据套到 PSA 胶带上。胶带的失效机理是蠕变剥离与低温脆化，它不经过表面能润湿这一关，所以本课第 4 讲那套污染物与活化的判据对它不适用。⚠ 另有一处写法上的提醒：本讲用「见 [[X]]」给出的去向，只表示这件事归那一门管，⛔ 不表示那门课已经写好了某个结论——H3-04 塑料件的热熔焊接与拼合密封（热板焊/红外焊/振动摩擦焊/激光透射焊/超声焊·旋熔焊） 与 H4-04 吹塑成型塑料件与环境应力开裂（ESCR）：膨胀水壶等承压/储液件的材料—成型—失效 目前尚无讲义，跨过去之前先确认那边有没有你要的东西。

射程外的东西，本课只给类型与去向，⛔ 不给限值与条款内容。两处最容易被要求「顺便给一个数」的地方，这里先说清楚：整包防护等级（IP）——本课⛔ 不给任何等级号、等级判定条件与试验条款，去向 D5-03 电池包防潮、冷凝水与 IP 防护；电偶腐蚀的电位序、面积比与速率判据——本课⛔ 不给，去向 H6-02 阳极氧化、锌层与电偶腐蚀防护。本课在这两件事上只负责说清胶接侧要交出什么：压合后胶道连续且无贯通渗透路径、界面状态可验证、并且这两条在老化之后仍然成立。

本讲小结。① 可选的胶是四根轴张起来的集合（化学族／固化机制／功能角色／供货形态），沿化学族一条清单数会让整三根轴不出现，而节拍与可达性这两个最硬的约束恰恰长在轴 B 与轴 D 上。② 环氧的高模量与低伸长率是同一个交联网络的两面，挑不出来其中一面；PU 在周边连续胶道上的位置不是经验偏好，是第 3 讲那一步算出来的；MMA、厌氧、硅酮 FIPG 各占一格别人进不去的位置。③ 选型主干是四步，产物是「胶种档位＋它被哪一步定死」这一行字，⛔ 不是一个牌号；主干旁边挂着三道并行否决的闸，回退代价随发现时点上升。④ 结构／密封／导热结构／灌封／TIM 的分界按失效时丢的是什么切，⛔ 不按材料外观或强度数值切。⑤ 本课的射程按「以液态点涂、随后固化」这条工艺形态切，六条分界各有去向。⑥ 全讲最该带走的一条动作：拿到任何一个粘接强度值，先找那五项（被粘材料与牌号族／表面处理状态／t_bond／试验温度／老化状态）——缺一项，那个数就不能进你的校核书。
