TMS BOOK · ACADEMY 讲义

贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效

大纲的完整展开版——讲师授课蓝本 / 学员自学材料

G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效

课程代码 G9-05 · 板块 G 总成级产品专题 / G9 加热器 时长 约 3.5 小时(9 讲 + 1 次面加热件选型与贴附方案核对实操) 适合对象 加热件与电池包结构工程师、低压电气与线束工程师、管路与整车热管理系统工程师;做电芯贴附加热与管路/阀件防冻结伴热的(必修),做座舱舒适件与视野件加热的(选修,本体与界面两块可复用) 前置 G9-02 厚膜加热技术与水暖 PTC 厚膜加热技术与水暖 PTC;H4-03 结构胶/密封胶粘接工艺与耐久 结构胶/密封胶粘接工艺与耐久;H5-02 TIM 涂覆工艺、厚度控制与接触热阻 TIM 涂覆工艺、厚度控制与接触热阻;体系外需自备:基础电工学(电阻、绝缘电阻与低压回路保护)、A1 传热基础(导热与接触热阻) 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 G9-05 大纲的完整展开版


按任务导航

你手上的事 直接看 还要配
审一份电芯/模组贴附加热膜方案 第 6 讲:面功率密度倒推法五步走一遍,并与「先按总功率÷面积」的错误顺序并排对照 第 5 讲(界面热阻链拆账)· 第 2 讲(峰谷比 β_q 与面内热扩散长度 L_sp 的均温校核)
定一条贴附件的空隙/脱粘验收判据 第 5 讲:ΔT_local ≈ q″·R″_void 手算,主控量取最大连通脱粘区等效直径 d_debond,累计面积率为辅 第 6 讲(由胶耐温余量反算「比冷板严多少」)· 第 9 讲(取值点必须落在温循之后)
写柔性加热件的图纸约束与规格书条款 第 3 讲:焊点不落发热区、引线出口应力消除、留热膨胀余长——三条硬规则合成一份图纸约束 第 2 讲(无发热边框 w_border)· 第 4 讲(功率地与信号地分开;耐压与绝缘电阻的取值点)· 第 9 讲(寿命末期功率漂移带怎么写成可验收条款)
给一段管路/阀件做防冻结伴热选型 第 8 讲:先定保温再算伴热;功率账按段算,⛔ 不按总长乘一个系数 第 7 讲(只许用工作温度下的每米功率;按冷态浪涌给回路定容)
查一台已装车件「加热变慢」 第 5 讲:同时看发热面温度 T_h 与被加热体表面温度 T_s,一步分出「功率不够」与「界面出了问题」 第 9 讲(老化漂移不产生任何故障码)· 第 6 讲(自加速链已经走到哪一步)

⛔ 本课不覆盖——【栏一 · 不讲哪些题目】加热膜该做多大总功率、低温预热策略与升温功率需求 ⇒ D3-01 电池加热策略:PTC / 热泵 / 液热(本课当既定输入);功率调制、软起动、三层过温与干烧联锁 ⇒ G9-03 加热器功率控制与温度保护;开路/短路置码与「通电后该升未升」的响应校验 ⇒ G12-03 执行器硬件接口与电气规格;刚性基板四层构造与恒阻不自限 ⇒ G9-02 厚膜加热技术与水暖 PTC;爬电距离与电气间隙校核、双重/加强绝缘路径 ⇒ G9-01 高压 PTC 加热器结构与安全设计;加热风窗、后风窗格栅与镜面等视野件 ⇒ C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断;通用胶学、表面处理与固化窗口 ⇒ H4-03 结构胶/密封胶粘接工艺与耐久;涂覆图形、空隙成因与界面热阻的分离测法 ⇒ H5-02 TIM 涂覆工艺、厚度控制与接触热阻 / D2-05 冷板与电芯的接触热阻与 TIM 应用;座椅/方向盘舒适件的应用与长时接触限温口径 ⇒ A4-06 辐射采暖/制冷与座椅、方向盘加热通风;热失控本体机理、扩散判据与隔热泄压排烟 ⇒ D5-01 热失控热扩散抑制(热管理与结构协同) / D5-02 隔热、泄压与排烟设计中的热管理边界;传感器座、镜筒这类自成一件的点/局部对象的专用加热 ⇒ E5-02 激光雷达、摄像头的温控与防凝露(⚠ 管路沿程上的阀件/法兰/传感器座不在此列——它们是被伴热管段的沿程热学突变点,由本课第 8 讲按等效直管长度并进管路功率账);制冷侧蒸发器结冰的蒸发温度下限与滞环保护 ⇒ K3-02 空调温控与压缩机转速/过热度控制(制冷与制热两模式) / K6-02 空调与制冷系统标定(与本课「防冻结」同形异义,第 8 讲末显式切分)。【栏二 · ⛔ 真正不给的数】① 未取得原文的标准条款限值与等级号:耐压试验电压、保持时长、绝缘电阻限值——本课一个数都不给 ⇒ 按「工作电压等级 · 绝缘型式 · 所依标准体系」三个输入重推、按现行版本确认,由电气安全责任人出具试验条件;长时接触表面温度的限值与件号 ⇒ 口径承 A4-06 辐射采暖/制冷与座椅、方向盘加热通风,件号按项目确认;柔性衬底与胶层的阻燃分级、禁限用物质件号 ⇒ 按整车物质合规清单的现行版本确认;电伴热的工业标准件号 ⇒ 车用适用性未经确认,本课不引用、不代拟。② 本项目自己的验收阈值:空隙率/脱粘面积的合格线、寿命末期功率漂移带的合格线 ⇒ 本课给的是反算法与报出规则(第 5~6 讲),数由你自己的允许最高表面温度与胶耐温余量反算,再按本课的寿命末期口径实测确认。③ 教学假设之外的具体产品参数:某牌号衬底的耐温与最小弯折半径、某型伴热带的每米功率—管温衰减曲线、碳浆方阻绝对值 ⇒ 向供应商索取该型号数据并在自己的贴附状态与设计最低环境温度下实测。⚠ 面功率密度、胶层厚度、界面总热阻、允许最高表面温度这一类随平台移动的量,本课在正文里给典型区间与常见值锚点(并注明是典型值、⛔ 非验收依据、须实测确认),⛔ 不在栏二之列。


引言:贴上去的那一刻,热沉就只剩下一层胶

一片柔性加热膜贴在模组侧板上做低温预热,装车与台架初期一切正常。冬季路试若干轮之后,现场报回来的是两句很普通的话:同样的占空比,升温比标定慢了;偶尔还会触发过温闭锁。把膜拆下来测电阻,阻值仍在合格带内;查故障码,没有;回看仿真,也没有异常——所有的闸都是绿的。而红外热像上,膜的中部已经出现一条状高温区;拆开看,那一片胶层变色、边角脱开了一圈。(这是本课末尾详解的那个案例,它是按因果链搭出来的复合案例,⛔ 不对应任何具体项目。)

这门课要处理的,正是上面每一个「正常」为什么都不算数。它的入口只有一句话:热往哪儿走、由谁保证走得掉。刚性基板那一族(陶瓷 PTC、厚膜 HVCH,见 G9-02 厚膜加热技术与水暖 PTC)的发热面背后直接泡在强制对流的冷却液里,对流换热系数常在 1000~5000 W/(m²·K)、多数量产平台落在 2000 附近(⚠ 典型值、⛔ 不是验收依据;★ 本课只用它说明那一族的热沉量级,⛔ 不参与贴附件的任何计算)。换成一层胶贴在固体面上,热沉就从「对流侧」塌成一条串联的热阻链——它不是变差了一点,而是换了一种类型。全课两根钉子都从这里长出来。

钉子一(顺序侧):面功率密度 q″ 是被热沉与寿命末期脱粘状态倒推出来的设计上限,⛔ 不是「总功率 ÷ 面积」算出来的结果。电芯/模组贴附膜的设计 q″ 常落在 0.1~0.5 W/cm²,多数量产方案在 0.2 W/cm² 附近;厚膜那一族则在数 W/cm² 量级(以 G9-02 厚膜加热技术与水暖 PTC 给出的数为准)。⚠ 两端都是典型值、⛔ 都不是验收依据,结论随平台移动,你要用自己的数复核它还成不成立;区间来源是公开加热膜产品「额定功率 ÷ 发热面积」反算得到的量级,属供应商数据表级。→ 拿到你自己那个数的路,就是本课第 6 讲的五步:① 定被加热体允许的最高表面温度 T_s,max 与允许温差 ΔT_s,max → ② 定寿命末期最坏的空隙/脱粘状态(间隙厚度 δ_void 与最大连通脱粘区等效直径 d_debond)→ ③ 用 ΔT_local ≈ q″·R″_void 反算允许的 q″ → ④ 再用 q″ 与所需总功率 P 定发热面积 A_发热 → ⑤ 回头核对均温与无发热边框。顺序反过来(先 P÷A 得 q″),后面四步就全成了事后追认。⚠ 另外记住 q″ 的分母只取发热区面积 A_发热,⛔ 不取外廓面积、⛔ 不取贴合面积——三个面积必须一起报出,供应商数据表上只写「面积」而不写明是哪一个的,本课要求回问,⛔ 不许直接收下。

钉子二(因果侧):贴附加热件的热沉就是被加热体本身,而它只经一层胶连过去 ⇒ 热与粘接构成一条自我加速的正反馈链。局部脱粘 → 该处热阻突增 → 发热层局部温升 → 胶在更高温下加速老化与软化、同时承受更大的热失配剪应变 → 脱粘面积扩大 → 直至局部烧穿或反复触发过温闭锁。这条链是可以当场手算的:取 q″ = 0.2 W/cm²、δ_void = 0.5 mm、空气导热系数 0.026 W/(m·K),空隙那条路的面积归一化热阻 R″_void ≈ 192 K·cm²/W,发热层在该处的附加温升 ΔT_local ≈ 38 K(⚠ 教学假设值,⛔ 不对应任何平台)。三个直接推论全课反复要用:① 「初始贴合合格」不构成安全论证——安全论证的对象是寿命末期的脱粘面积上限;② 只测电阻查不出脱粘(脱粘不改变发热层电阻),早期唯一可用的现场证据是红外热像,或热循环后的剥离残值;③ 试验件必须按量产工艺贴在真实被加热体上——平板试片上这条链的起点(曲率与表面状态造成的排气不畅)根本不出现。

⚠ 两根钉子在电伴热那一支上同样成立,只是把单位面积功率换成单位长度功率:热沉是管壁与管内介质、账算在保温层的线热阻上,而自限温伴热带的「自限」只管本体、不管界面。

本课最容易被读反的一条:「被加热体温度上不去 ⇒ 加热功率不够 ⇒ 加大功率或延长通电时间。」在贴附加热件上,这条推理的方向是反的。读者会做的那个具体动作是:低温预热时发现电池升温比标定慢、或伴热段管温维持不住,于是在控制标定里提高占空比、延长通电时间,或者换一片功率更大的膜。而贴附件的热沉就是被加热体本身——升温变慢的第一嫌疑不是功率不够,是热沉那条路被切断了(空隙、脱粘、胶层被压得厚薄不均)。此时发热层温度 T_h 已经在超温,加功率等于沿钉子二那条自加速链继续踩油门:脱粘扩大得更快,「加热变慢」最终变成「局部烧穿」。

它为什么极容易读反:读者的直觉全部来自刚性件+流体热沉那一族。在那里冷却液一直在,功率确实常常是瓶颈,「热得慢就加功率」是对的。⇒ 同一个动作在两族里的正确性相反,而换族的时候,没有人会重新问一遍「我的热沉还在不在」。更坏的是它不报错:发热层温度通常没有传感器在测(限温热敏电阻多半贴在被加热体上或膜的一角),发热层阻值不变、无故障码、仿真也不会告诉你胶开了。

判别只要一步,今天就能用:同时看 T_h(发热面温度)与 T_s(被加热体表面温度)。两者同时偏低才是真的功率不足;T_s 偏低而 T_h 偏高,就是界面出了问题 ⇒ 该查的是贴附工艺与设计 q″,⛔ 不是加功率。⚠ 现场能同时拿到这两个温度的手段只有红外热像,或者事先在膜上单独埋一支热敏电阻并把它引出来——这正是本课把红外热像列为第一工具、把「只测电阻」列为误区的原因。⚠ 顺带立一条贯穿全课的口径:凡本课说「温度」,一律指明是 T_h 还是 T_s,⛔ 不出现无下标的裸温度符号;温度报 ℃、温差报 K。

两轴分野与本课射程。加热件按「基材刚性 × 热沉形式」两轴分两族,但这两轴不是描述性的分类,而是因果性的:基材刚性管「贴不贴得住」,热沉形式管「热走不走得掉」。沿两轴再往下收窄四步,就得到本课的射程——金属电阻/碳系/导电聚合物 PTC × 柔性基材 × 固体贴附热沉 × 面与线对象 × 不透明。被排除的每一支都有去向,⛔ 没有空白分支:背面有强制对流流体的 ⇒ G9-01 高压 PTC 加热器结构与安全设计 / G9-02 厚膜加热技术与水暖 PTC;透明的视野件(它的判据体系不同——法规视野判据、光学约束、与天线共面)⇒ C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断;点/局部对象(摄像头镜筒、激光雷达、自成一件的传感器座——对象本身就是一个点状件,要为它单独设计一件加热器)⇒ E5-02 激光雷达、摄像头的温控与防凝露。⚠ 管路沿程上的阀件、法兰、传感器座⛔ 不在这一格:它们挂在一段被伴热的管子上,热账与带长跟着那段管子走 ⇒ 由本课第 8 讲按等效直管长度并进管路的功率账。

图1 自上而下的四步判别决策链:入口「我有一个加热需求」→ 菱形「热往哪儿走、由谁保证走得掉?」分出刚性基板+流体热沉(下挂陶瓷 PTC ⇒ G9-01、厚膜 HVCH ⇒ G9-02,标注对流换热系数 1000~5000 W/(m²·K) 典型带、多数约 2000)与柔性衬底+固体贴附面(本课)两支 → 菱形「被加热面透不透明?」把视野件电加热划出去(⇒ C5-04)→ 菱形「被加热对象是什么几何?」分出面、线、点/局部(⇒ E5-02)、体四支;底部横幅写本课射程。本图为判别路径示意,方框大小与分支长短不含任何量化含义,⛔ 不得据图读取任何数值。
图1 从图上读出三件事:① 分野的判据是「热往哪儿走、由谁保证走得掉」这一句,⛔ 不是「软还是硬」;② 射程由四个判据依次收窄得到,每一个被排除的分支都写明了去向,⛔ 没有空白分支;③ 面与线两支都属于本课,分别对应第 1~6 讲与第 7~9 讲。本图为判别路径示意,方框大小与分支长短不含任何量化含义,⛔ 不得据图读取任何数值。

全课九讲怎么走。第 1 讲把上面这条判别链展开成谱系全集与构造层全集,给出硅胶基/PI 基/碳浆-碳纤维三个衬底族的边界与选型三输入,并把钉子一立题;第 2 讲讲发热网络几何——它决定的是均温而不是总功率,并给出本课自建的量级判据「面内热扩散长度」,用它回答「节距该取多大」与「换一个贴附对象后均温结论为什么会翻转」;第 3 讲落到柔—刚过渡处(电极带、焊点、引线出口),那才是柔性件真正的故障集中区;第 4 讲讲绝缘的两把尺子(耐压验「会不会击穿」、绝缘电阻验「劣化到什么程度」)与低压域/B 级电压两套供电的差异,并交付控制与诊断所需的硬件前提;第 5 讲拆贴附界面的热阻链、把反钉子落地,并立下脱粘的度量口径;第 6 讲是本课核心——胶系两条路、加热件独有的三条胶约束、钉子二的自加速链展开,最后把钉子一收口成 q″ 倒推法;第 7 讲与第 8 讲转到电伴热:件本身(自限温与恒功率的机理差、每米功率的口径校正、冷态浪涌定容)与防冻结功率账(先定保温再算伴热、按段算、缠绕与补带);第 9 讲把失效模式与验证矩阵各自收成一张全集,并说明为什么必须做组合试验。之后是典型案例详解与动手做(电芯组路线与管路防冻结路线二选一)。

最后说清本课的净新增边界。这是一门柔性贴附式面状加热件与电伴热的「部件设计 + 贴附界面 + 失效验证」课,⛔ 不是加热器控制课、⛔ 不是胶学课、⛔ 不是界面热阻测量课、⛔ 不是电池加热策略课。它交付三件可核对的产物:一份衬底与件型选型说明(含发热网络几何与均温校核)、一份贴附界面设计与 q″ 倒推核对表、一份失效模式与验证矩阵。⚠ 本课所有结论停在「量级估算 + 方向判断 + 判据次序」这一层,平台相关量一律给典型带与常见值锚点,⛔ 一个都不作验收依据。⚠ 两个最常见的走错门:到本课来找「加热膜该做多大功率」——那是 D3-01 电池加热策略:PTC / 热泵 / 液热 的产出,本课当既定输入;来找「过温保护怎么分层」——那在 G9-03 加热器功率控制与温度保护。

第 1 讲 分野、射程与本体构造:热往哪儿走,由谁保证走得掉

一片加热膜看起来是全课最简单的零件:一层塑料、一层金属箔、一层胶。它之所以值得单独开一门课,是因为它把「发热」和「粘接」这两件本来不相干的事绑死在了同一个界面上——而车上大多数加热件都不是这样。本讲要做的是把这一族件从加热件的大家族里切出来:它的边界在哪、为什么邻居的方法不能直接搬过来、它的本体由哪些层构成,以及全课那根最重要的钉子——面功率密度 q″ 到底是算出来的还是被倒推出来的。

本课是什么、不是什么(先划清,后面不再重复)

本课是一门柔性贴附式面状加热件与电伴热的「部件设计 + 贴附界面 + 失效验证」课。学完你要交出三件可核对的产物:

  1. 一份衬底与件型选型说明(含发热网络几何与均温校核);
  2. 一份贴附界面设计与 q″ 倒推核对表(须含反算过程,不接受只写结论);
  3. 一份失效模式与验证矩阵(七类立项 + 组合项)。

⛔ 它不是加热器控制课、⛔ 不是胶学课、⛔ 不是界面热阻测量课、⛔ 不是电池加热策略课。之所以要在开篇把这四条划掉,是因为相邻课已经各自占住一块,不划清本课必然与它们重叠或落空:

你想找的东西 它在哪门课
刚性基板四层构造、恒阻不自限与安全外挂 G9-02 厚膜加热技术与水暖 PTC
高压 PTC 加热器结构与绝缘配合 G9-01 高压 PTC 加热器结构与安全设计
PWM/继电分档/软起动/三层过温与干烧联锁 G9-03 加热器功率控制与温度保护
加热回路的开路、对地短路、对电源短路怎么分开置码 G12-03 执行器硬件接口与电气规格
碳浆膜/碳纤维/加热丝三形态在座椅方向盘上的应用、44~45 ℃ 长时接触限温 A4-06 辐射采暖/制冷与座椅、方向盘加热通风
加热风窗、后风窗除霜格栅、镜面加热 C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断
通用胶学、表面处理与润湿、固化窗口 H4-03 结构胶/密封胶粘接工艺与耐久
涂覆图形、空隙成因与除空洞工艺、界面热阻的多厚度分离测法 H5-02 TIM 涂覆工艺、厚度控制与接触热阻、D2-05 冷板与电芯的接触热阻与 TIM 应用
低温加热策略比选与「这个包要多大加热功率」 D3-01 电池加热策略:PTC / 热泵 / 液热

本课结论停在哪一层:量级估算 + 方向判断 + 判据次序。所有随平台走的量,本课都给典型带与常见值锚点,⚠ 全是典型值、⛔ 一个都不作验收依据。

最常见的两次走错门:① 到本课来找「这片加热膜该做多大功率」——那是 D3-01 电池加热策略:PTC / 热泵 / 液热 的产出,本课把它当既定输入;② 到本课来找「过温保护该怎么分层」——那在 G9-03 加热器功率控制与温度保护。

本讲的四条记法(先说清,后面直接用)

  • 面功率密度 q″ 一律写 W/cm²,全课不与 W/m² 并存(换算:1 W/cm² = 10⁴ W/m²,这里写一次,后文不再换算)。这么定是为了让它能与面积归一化热阻直接相乘就得到温差,你可以当场手算。
  • 面积归一化热阻 R″ 一律写 K·cm²/W(1 K·m²/W = 10⁴ K·cm²/W)。它是「单位面积上的热阻」,双撇 ″ 是它与电阻 R(Ω)的分界,全课不混。
  • 温度分两个,不写没有下标的裸温度:T_h = 发热层/发热面温度(加热件内部最高点),T_s = 被加热体表面温度(电芯壳/模组侧板/管壁外表面)。这两个量在界面正常时几乎并肩走、在界面劣化时走向相反,这是全课最要紧的一条记法。
  • 大写 P = 加热件总电功率(W)。⚠ 第 2 讲会出现小写 p,指发热网络节距(mm)——两个完全不同的量,本课报出时一律带单位,⛔ 不靠大小写区分。

1.1 分野判据是两轴,⛔ 不是「软还是硬」

车上的加热件按基材刚性 × 热沉形式两轴分成两族:

判别只问一句:热往哪儿走、由谁保证走得掉。

这两根轴不是描述性的分类,是因果性的,各管一件事:基材刚性管「贴得住吗」(它决定件能不能跟随被加热体的循环形变),热沉形式管「热走得掉吗」(它决定件敢用多大 q″)。两根轴共同定死可用的设计空间——所以缺任何一根,你划出来的都不是设计空间,是一半的设计空间。

先把量级摆出来,因为它和直觉不一样。流体热沉侧的对流换热系数 h 典型落在 1000~5000 W/(m²·K)、多数量产平台在 2000 附近(⚠ 典型值、⛔ 非验收依据,量级承 G9-02 厚膜加热技术与水暖 PTC;→ 拿到它的路:由该门课的回路工况取),换算成面积归一化热阻是 2~10 K·cm²/W 量级。固体贴附侧只有一条串联的胶链,用压敏胶(PSA)时 R″ 常在 3~15 K·cm²/W、多数落在 10 附近(⚠ 典型值、⛔ 非验收依据;→ 拿到它的路:按 H5-02 TIM 涂覆工艺、厚度控制与接触热阻 的多厚度分离法在自己的胶系与表面状态上实测,第 5 讲拆成三项)。

⚠ 请注意这个结果:两者数量级相当。差别不在这一层。真正的差别是——贴附侧的这条热阻会随脱粘单调恶化,而且没有任何东西把温度拉回来(这一点在第 5 讲量化)。⇒ 拿稳态热阻的名义值去论证「贴附方案和水暖方案差不多」,是本课最早出现、也最难自己发现的一个错误:你比的那个数是对的,但它不是决定性的那个数。

两个易错点:

  • 把「柔性」当成分野的原因。柔性是结果——因为热沉是一个会呼吸、会热胀的固体面,件才必须是柔的。
  • 只看基材刚性这一根轴。于是「铝基板加热片贴在电芯上」这种刚性件 + 固体贴附的组合,会被当成柔性方案来审,而它恰恰是本讲下一节要点破的那个错。

你今天就能用的一句话:拿到任何一个加热件方案,先在纸上写两行——「热沉是什么」和「谁跟着谁变形」。两行都答得上来,方案才算有边界;只答得上第一行,你审的是热学,不是件。

1.2 为什么厚膜不能直接贴电芯

这是分野最好的试金石,因为它几乎是每个人的第一个念头:厚膜加热板功率密度那么高、又薄又平,贴到电芯上不是正好?

答案是不行,而且是两条独立的理由,缺一条论证都不完整。

理由一:热沉塌陷(热学)。厚膜那个高 q″ 是背面直接接触冷却液换来的。把它从冷却液里拿出来、用胶贴到一个固体面上,热沉就从「对流侧」塌成了一条串联热阻链。量级上:厚膜 HVCH 发热面的 q″ 在数 W/cm² 量级(承 G9-02 厚膜加热技术与水暖 PTC,⛔ 以那门课给出的数为准,本课不另立值);而电芯/模组贴附加热膜的设计 q″ 典型落在 0.1~0.5 W/cm²、多数量产方案在 0.2 W/cm² 附近。⇒ 约差一个量级。⚠ 两端都是典型值、⛔ 不是验收依据,结论随平台移动——你的平台要用自己的两个数复核这个结论还成不成立。→ 拿到贴附侧那个数的路:用本讲 1.7 立题、第 6 讲展开的倒推法自己反算,⛔ 不要抄这里的 0.2。

⚠ 那么 1.1 里「两族界面热阻同量级」和这里「可用 q″ 差一个量级」矛盾吗?不矛盾,差别落在另外三件事上,这三件事你在第 5、6 讲会一件一件用到:① 对流侧的温度被冷却液钳住,热阻涨了发热面温度涨、而那一端不动;贴附侧没有任何东西钳它。② 贴附侧的 R″ 会随寿命单调恶化(脱粘只会长大不会长回去),对流侧不会。③ 两族被加热对象的允许温度不在一个档上——电芯/模组允许的最高表面温度 T_s,max 典型 45~55 ℃、多数项目落在 50 ℃ 附近(⚠ 典型值、⛔ 非验收依据;→ 拿到它的路:取电芯供应商规格书里的充电/静置允许温度上限,再按包内温度分布的不确定度扣裕度,⛔ 不得抄上一代平台),而水暖那一族被加热的介质本身就是冷却液,它的允许温度由回路定,不受这条线约束。

理由二:刚柔失配(力学)。不锈钢基板加上玻璃介质层,刚度跟不上电芯的循环膨胀(俗称「呼吸」)。刚性件贴在一个会周期性鼓胀的面上,形变全部由胶层承担,而胶层在边角承受的是剥离——剥离正是胶最怕的受力型式。结果是必在边角先脱开。

这两条是并列的,⛔ 不是递进的,这一点必须说清楚,因为它决定了整改方案对不对:

  • 即使有人把 q″ 降下来解决了第一条,第二条仍然独立成立——边角照样剥离;
  • 反过来,即使换了柔性胶把形变吸收掉,热沉塌陷这一条也不会因此消失。

⇒ 两条判据链不得互相推导:审方案时它们是两张独立的过关表,同一个整改动作也不能同时记两次功。

两个易错点:只讲热沉塌陷、把力学那条当成「顺带一提」;或者反过来只讲刚柔失配,于是有人提出「用薄一点的不锈钢基板」,以为把刚度降下来就解决了——它一条也没解决,热沉那条根本没被碰到。

你今天就能用的核对表(任何「把一个原本靠流体散热的加热件贴到固体面上」的提案,两栏都要独立打勾):

栏 要回答的问题 不通过时的下一个动作
热学栏 换到固体贴附后,允许的 q″ 是多少?是谁反算出来的? 回到 1.7 的五步倒推,⛔ 不是去调功率
力学栏 被加热体的循环形变有多大?谁来吸收?边角的剥离由谁兜住? 换柔性衬底或加机械压紧件(第 6 讲「剥离转剪切」)
图2 两族热沉链的拆账对比:左栏「刚性基板+流体热沉」自下而上堆叠基板与介质层体热阻、基板—冷却液对流热阻约 2~10 K·cm²/W(由 h = 1000~5000 换算),栏顶一条粗虚线标「冷却液温度把这一端钳住」;右栏「柔性衬底+固体贴附」堆叠衬底体热阻(小量)、R″_c1、胶层体热阻 BLT/k_胶 约 10(PSA 档的<strong>主项</strong>)、R″_c2 四段,四段外侧一条合计括号标「合计 R″_正常 约 10 K·cm²/W(PSA 档总值,典型带 3~15)」,括号旁一行小字「⚠ 图上两个『约 10』不是同一个量:一个是胶层体材项、一个是四段合计的总值——PSA 档下接触项是次要项,两者才同落在 10 这个量级,⛔ 不得拿总值去反算 k_胶」,栏顶没有钳位线而是一支向上的空心箭头,右侧另挂红色虚线框标寿命末期脱粘的 R″_void ≈ 192 K·cm²/W 与 ΔT_local ≈ 38 K。本图为拆账示意,色块高度仅供比较,⛔ 不得据图读取任何具体数值。
图2 该读出的是三件事:① 两族的界面热阻总值在数值上是同量级的(左栏 2~10 与右栏四段合计约 10 K·cm²/W)——⚠ 右栏图上出现两个「约 10」,一个是胶层体材项、一个是四段合计的总值,PSA 档下接触项是次要项,两者才同落在 10 这个量级,⛔ 别把它们当成同一个量;所以差别不在这一层;② 真正的差别是边界条件类型——左栏顶端被冷却液钳住,右栏顶端没有任何钳位;③ 右栏还额外挂着一条会随寿命长大的空隙热阻,而它没有上限。本图为拆账示意,左右两栏的绝对高度不代表两族优劣,⛔ 不得据图读取任何具体数值。

1.3 玻璃与镜面这一支不在本课射程

加热风窗、后风窗除霜格栅、镜面与雨刮区加热——这一支不在本课射程。⚠ 不是因为它简单,是因为它的判据体系不同,其热学、分格断格诊断与控制归 C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断。

本课对象只限不透明固体面:电芯与模组、壳体、管路、阀件、箱体。

透明面加热多出三条本课完全不管的约束,而这三条会反过来定死发热网络的几何:

  1. 透光率与雾度——发热导体必须细到不可见,或者干脆改用透明导电层;
  2. 法规规定的视野区判据——哪一块必须化开、多久化开,是被规定的,不是设计者选的;
  3. 与玻璃天线/抬头显示区的共面冲突——发热网络要给它们让路。

⇒ 后果是:本课第 2 讲那套「按峰谷比定节距」的方法在那里不适用,因为那边的节距首先被光学和法规定死了,热学只能在剩下的空间里找解。⛔ 不要跨射程搬用。

⛔ 本课不给视野件的任何面功率密度与格栅间距,去 C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断。

易错点:看到「面状加热件」五个字就把本课的贴附界面方法搬去审风窗加热。风窗加热的发热层是夹在玻璃夹层里或印在玻璃上的——那里根本没有本课说的那层胶,本课全课反复敲的那条「脱粘 → 热阻突增 → 温升 → 胶加速老化 → 脱粘扩大」的自加速链,在那里不成立。搬过去的结论会是错的,而且错得很隐蔽:你会去查一个那边根本不存在的失效模式。

1.4 加热件谱系全集

分野讲完了,但两根轴是判别用的,不是枚举用的。沿两根轴数一遍加热件,会有整整三类整类不出现——而清单看起来是完整的,这正是最危险的地方。

⇒ 全集改按五段重画:「热在哪儿产生 → 经什么载体走 → 交给什么热沉 → 对象是什么几何 → 透不透明」。

① 发热机理

  • 金属电阻(蚀刻箔/加热丝/厚膜银钯浆)
  • 碳系导电复合(碳浆印刷/碳纤维/碳布)
  • 本征 PTC(陶瓷 BaTiO₃ 晶界势垒,见 G9-02 厚膜加热技术与水暖 PTC;导电聚合物炭黑链,本课第 7 讲)
  • 感应/微波/红外辐射(车用低压加热件里非主流,本课点名不展开)
  • 非电热源(余热、燃油加热器、化学发热包)⇒ 归 D3-01 电池加热策略:PTC / 热泵 / 液热 的方案比选

⚠ 最后一类就是沿「加热件」这条线索数时整类不出现的那一类——而它在低温预热方案比选里是真实候选。

② 基材刚性

  • 刚性(陶瓷、不锈钢基厚膜、铝挤压)
  • 半刚(FR4/铝基板/厚 PI 硬板)⇒ 本课点名不展开
  • 柔性(硅橡胶、PI、PET、编织布基)

⚠ 「半刚」这一档就是沿「软 vs 硬」二分时整类不出现的那一类——它既不是「刚性 + 流体」也不是「柔性 + 贴附」,1.1 末尾那个「铝基板加热片贴电芯」正落在这一格里。

③ 热沉形式

④ 被加热对象的几何

  • 面(电芯/模组/壳体/箱体)
  • 线(管路、软管)⇒ 本课电伴热那一支
  • 点/局部(摄像头镜筒、激光雷达、自成一件的传感器座——对象本身就是一个点状件,要为它单独设计一件加热器)⇒ E5-02 激光雷达、摄像头的温控与防凝露 ⚠ 这一格与本课第 7~9 讲反复处置的阀件/法兰/传感器座是两回事,⛔ 别读成同一格:那些是挂在一段被伴热的管路上的沿程热学突变点,热账、带长与验收全部跟着那段管子走 ⇒ 由本课第 8 讲按等效直管长度并进管路的功率账,⛔ 不去 E5-02 激光雷达、摄像头的温控与防凝露。分界只问一句:它是被单独加热的一个对象,还是一段管路上的一个突变点?
  • 体(介质本身)⇒ 加热器本体课

⚠ 沿「面加热件」数会让「线」与「点」两类不出现——而本课射程恰恰含前两者。

⑤ 透明性

⇒ 本课射程 = ① 金属电阻/碳系/导电聚合物 PTC × ② 柔性基材 × ③ 固体贴附热沉 × ④ 面与线对象 × ⑤ 不透明。

⛔ 其余每一格都必须写明去向,不留空白格:没有被列进射程的格子,不等于它被禁止、也不等于它不存在——它只是归别人管。这条纪律的实用价值在评审会上:有人问「那燃油加热器呢」,你要能立刻说出它在哪一格、归哪门课,而不是说「本课不讲」。

易错点:把全集画成「本课讲的 vs 本课不讲的」两栏。那不是全集,那是射程声明——全集必须先把格子摆满,再逐格标去向。两者的差别是:射程声明只需要你知道自己讲什么,全集要求你先知道一共有什么。

图3 加热件谱系的五段全集树:自左向右五列,分别是「① 发热机理」(金属电阻/碳系导电复合/本征 PTC/感应微波红外辐射/非电热源)、「② 基材刚性」(刚性/半刚/柔性)、「③ 热沉形式」(液体强制对流/空气强制对流/固体贴附/辐射/自然对流)、「④ 对象几何」(面/线/点局部/体)、「⑤ 透明性」(不透明/透明);本课射程的格子用粗实线框并填浅色,其余灰格右下角各写去向课号,右下角另有三支引线点名「沿两轴枚举时会整类不出现的三类」。本图为分类示意,格子大小与列宽不含任何量化含义,⛔ 不得据图读取任何权重或占比。
图3 该读出的是三件事:① 全集是按五段依次画出来的,⛔ 不是沿「刚性 vs 柔性」两轴枚举出来的;② 沿两轴枚举会让非电热源、半刚基材、点/局部对象三类整类不出现;③ 本课射程是五段各取若干格的交集,其余每一格都写了去向、没有空白格。本图为分类示意,⛔ 不得据图读取任何权重或占比。

1.5 三个衬底族的边界与选型三输入

射程划完,接着选件。柔性贴附件的衬底主要分三族,另有一支本课补充:

硅胶(硅橡胶)基——柔顺、可包覆异形面、可以做得又厚又软(加热垫的典型形态)。长期耐温上限是三族里最低的:典型 −50~+200 ℃,常见的长期上限档在 180~200 ℃(⚠ 供应商数据表级,⛔ 按具体牌号与厚度确认)。

PI(聚酰亚胺)基——薄、尺寸稳定、耐温最高:材料手册给出的 PI 薄膜长期使用温度上限在 250~260 ℃ 量级(⚠ 材料手册级,短期更高,具体牌号须复核)。代价是刚度高,不适应大曲率与反复大变形。

碳浆/碳纤维印刷层——做大面积面发热、成本低,而且天生是面状源(这对均温有利,第 2 讲会用到)。代价是方阻 ρ_s 的分散度与老化漂移在三族里最大。

PET 基(本课补充的第四支)——长期耐温上限 105~125 ℃ 量级的低成本档(⚠ 供应商数据表级)。⚠ 这一支不在本课程体系原有的三族划分里,本课把它补进全集,⛔ 本课不展开它的工艺,只给耐温边界与适用去向:低温、低功率、成本敏感的贴附场景。

选型输入固定三条,⛔ 不多不少:

输入 它锁死的是谁的短板 为什么
① 被加热面的曲率半径 锁 PI 它弯不过来——PI 的刚度不适应大曲率
② 装配与使用中的弯折次数 N_flex 锁 PI 与碳浆 前者疲劳,后者方阻随弯折漂移
③ 寿命末期允许的功率漂移带 锁碳浆 碳浆的 ρ_s 随热循环单调上移,功率单调下降

⇒ 这就是为什么输入只要这三条:三条各锁一族的短板,三条齐了选型基本就定了。反过来,如果你手上只有其中两条,选型必然还剩两族在竞争,评审会上就会变成比价格。

两个要带走的数(都是典型值,⛔ 都不是验收依据):

  • 最小弯折半径 r_bend:静态(装配一次性弯折)典型 ≥10 倍膜厚,动态(使用中反复弯折)典型 ≥20 倍膜厚(⚠ 供应商数据表级,⛔ 必须写清是哪个产品与哪个衬底族;硅胶基通常可小于此,PI 基受此约束更紧)。⛔ 不得只报一个数——装配一次性弯折与使用中反复弯折是两回事。→ 拿到它的路:向衬底或加热件供应商索取两档值,并用弯折循环试验在含引出结构的试样上验证(第 3 讲)。
  • 寿命末期功率漂移带:典型 −5%~−20%,多数落在 −10% 附近(同电压、同环境温度、同占空比下比较)。→ 拿到它的路:在自己的热循环耐久件上按本节末的寿命末期口径实测 ρ_s 与功率,并把结果写成规格书里可验收的漂移带条款。⚠ 不写测试条件三项(电压/环境温度/占空比)的漂移带无法验收。

⚠ 一条容易漏的木桶效应:加热件的耐温上限常常不由衬底决定,而由胶层、粘合剂或引线护套里最低的那一个决定。⇒ 选型时必须逐层列表取最小值,⛔ 不能只报衬底耐温。这也是为什么下一节要把构造层数清楚。

两个易错点:按「耐温最高」选了 PI,结果它在装配那一下就被折死了(问题出在输入 ①②,而你只看了耐温);以及只报一个 r_bend 而不分静态/动态两档。

⚠ 口径统一,本节到此为止:本课凡出现「寿命末期(EOL)」四个字,一律指项目整车耐久规范规定的里程/年限/循环数三者中最先到达者。⛔ 本课不代定这三个数(属项目输入),但⛔ 不许某处指质保期、某处指设计寿命。

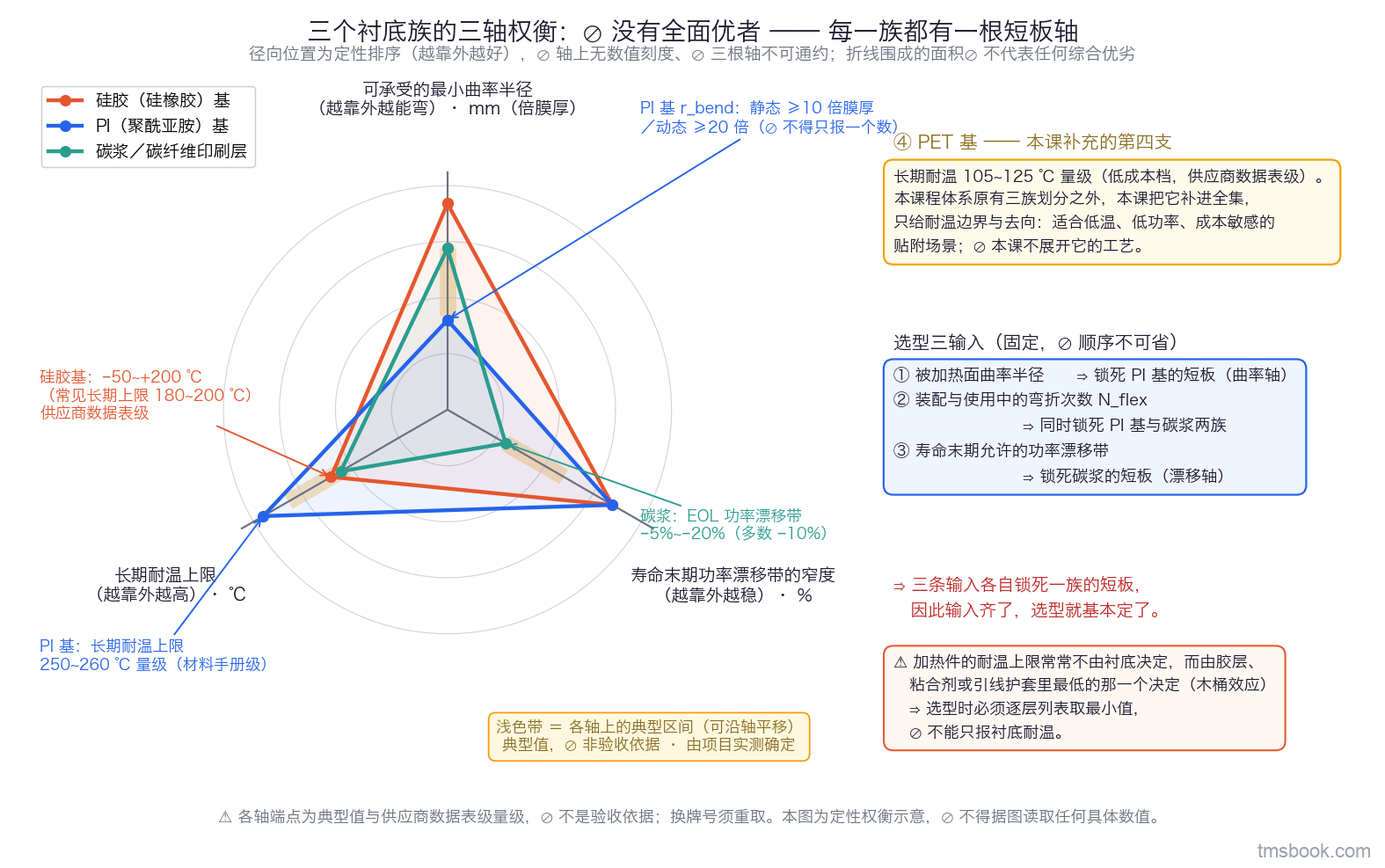

图4 三个衬底族的三轴权衡对比:三根轴分别为「可承受的最小曲率半径(越靠外越能弯)」「长期耐温上限(越靠外越高)」「寿命末期功率漂移带的窄度(越靠外越稳)」,三条闭合折线分别标硅胶基、PI 基、碳浆/碳纤维印刷层并各带端点数值;右侧虚线框补充 PET 基一支,左下角方框列出选型三输入并用三支箭头指向各自锁死的那一族;各轴的典型区间画成可沿轴平移的浅色带。本图为定性权衡示意,三根轴刻度不等距,⛔ 不得据图读取任何具体数值。
图4 该读出的是三件事:① 三族没有全面优者——每一族在三根轴上都有一根是短板;② 三条选型输入各自锁死一族的短板,因此输入齐了选型就基本定了;③ 本课补充的 PET 基作为第四支进入全集并标明了它的耐温边界。本图为定性权衡示意,各族折线围成的面积⛔ 不代表任何综合优劣。

1.6 柔性加热件的构造层全集

问一个人「柔性加热膜有几层」,多数答案是三层:上绝缘、发热层、下绝缘。这个「三明治」直觉会漏掉一半以上,而且漏掉的正是后面出问题的那几层。

⇒ 构造层全集要按热流方向、从被加热体往外数,共十一层:

# 层 它管什么
① 被加热体表面(含表面处理、涂层、氧化层、电芯蓝膜/绝缘膜) 它的表面能与粗糙度直接决定胶与被加热体之间那一项接触热阻
② 胶层(PSA/结构胶/导热胶,含底涂 primer) 热通路 + 柔性补偿;本课全部核心问题的载体
③ 下绝缘衬底 发热层与被加热体之间的电气隔离
④ 发热层(蚀刻箔/加热丝/碳浆) 产生热;断丝断格与方阻漂移发生在这里
⑤ 上绝缘衬底 对外的电气隔离
⑥ 保护/包覆层 防水、耐磨、防化学
⑦ 均温层(铝箔/铜箔/石墨片,可有可无) 把面内温度摊平;有没有它决定第 2 讲的峰谷比
⑧ 温度敏感元件(NTC/热熔断体/双金属片)及其贴附位置 限温判据的一部分,⛔ 不是布置问题
⑨ 电极带与引出焊点 整片的电流都要从这里过
⑩ 引线、护套与应力消除件 把机械载荷挡在焊点之外
⑪ 机械压紧件(包边、压条、边框) 把剥离转成剪切(第 6 讲)

⚠ 沿「膜本身」数,会让 ⑧⑨⑩⑪ 四层整类不出现——而第 3 讲与第 9 讲讲的失效正集中在那四层。同时最里面的 ① 也会被漏掉——它根本不属于「加热件」,可它决定了那一项接触热阻。⇒ 这份剖面图不是加热件的剖面图,是「加热件 + 被加热体」的剖面图,这就是本课与件供应商图纸的第一个分歧点。

⛔ 本节不给各层厚度数——它们分散在第 2、3、5 讲各自的位置给,在那里它们才有对照物。

两个易错点,都很常见:

  • 把均温层当成「可选的散热片」。它不散热——热量最终还是要经胶层走进被加热体,均温层一点也没帮它走掉;它只把面内温度摊平。所以「加了均温层散热更好」是错的,「加了均温层峰值低了」才是对的,而这两句会导向完全不同的设计动作。
  • 把 NTC 的贴附位置当成布置问题,谁有空谁摆。它其实是限温判据的一部分:贴在膜上读到的是 T_h,贴在被加热体上读到的是 T_s,而这两个温度在界面劣化时走向相反。⇒ 贴哪里,直接决定了软件将来能不能分辨「功率不足」和「界面坏了」这两种完全不同的故障。这条链在第 5 讲会完整讲,但决定权在这一层的图纸上,不在软件里。
图5 柔性加热件的十一层剖面全集:自下而上依次为被加热体表面、胶层、下绝缘衬底、发热层、上绝缘衬底、保护包覆层、均温层(虚线框表示可选)、温度敏感元件(两个小方块分别标「读 T_s(限温用)」与「读 T_h(诊断用,可选)」)、电极带与引出焊点、引线护套与应力消除件、机械压紧件,每层各带层名、作用与主要失效模式;右侧大括号括住最外四层标「沿膜本身数会让这四层整类不出现」,左侧大括号单独括住被加热体表面。本图为剖面示意,各层厚度不成比例,⛔ 不得据图读取任何厚度或比例关系。
图5 该读出的是三件事:① 构造层要从被加热体表面数起、共十一层,⛔ 不是「三明治」三层;② 沿「膜本身」数会漏掉最外四层与最内一层,而失效正集中在那里;③ 两支温度敏感元件的贴附位置分别对应 T_s 与 T_h 两个走向相反的温度。本图为剖面示意,各层厚度不成比例。

1.7 钉子一立题:q″ 是被倒推出来的设计上限,⛔ 不是 P÷A 的计算结果

本讲最后立全课第一根钉子。它只有一个式子:

q″ = P / A_发热

式子本身谁都会写。问题在于它在本课里的用法和在 G9-02 厚膜加热技术与水暖 PTC 里是相反的:

  • 在 G9-02 厚膜加热技术与水暖 PTC(刚性件 + 流体热沉)里,它是计算结果——热沉由冷却液保证,q″ 能高到什么程度由介质温度与流量定,你把功率和面积填进去就得到它。
  • 在本课(柔性件 + 固体贴附)里,它是约束——热沉是一层胶,而且这层胶会随寿命恶化。q″ 必须先被反算出来,才轮到定面积。

公式相同、用法相反。这是本课最需要防的一次「同式不同用」:读者读过 G9-02 厚膜加热技术与水暖 PTC,会把那边的顺序原样搬过来,而搬过来不报错——你照样能算出一个数,它只是没有依据。

⇒ 本课把设计顺序钉死成五步(本讲只立题给顺序,第 6 讲把每一步的反算走完):

  1. 定被加热体允许的最高表面温度 T_s,max 与允许温差 ΔT_s,max。T_s,max 典型 45~55 ℃、多数项目落在 50 ℃ 附近;模组内允许表面温差 ΔT_s,max 典型 3~8 K、多数项目落在 5 K 附近(⚠ 两个都是典型值、⛔ 都不是验收依据。→ 拿到 ΔT_s,max 的路:由电芯一致性要求与均衡能力反推,见 D2-05 冷板与电芯的接触热阻与 TIM 应用、D3-01 电池加热策略:PTC / 热泵 / 液热)。★ 这一步取错,整条倒推链全部失效。
  2. 定寿命末期最坏的空隙/脱粘状态——间隙厚度 δ_void 与最大连通脱粘区的等效直径 d_debond(这两个量的度量口径在第 5 讲末钉死,那里会讲清为什么主控量是最大连通区的尺寸而不是累计面积率)。
  3. 用局部附加温升反算允许的 q″:空隙处发热层的附加温升近似等于 q″ 乘以那条空气路径的面积归一化热阻(第 5 讲给式子与算例)。把「胶的长期耐温减去设计发热面温度」当作允许的附加温升,倒过来就得到允许的 q″。
  4. 再用 q″ 与所需总功率 P 定发热面积 A_发热。总功率 P 是 D3-01 电池加热策略:PTC / 热泵 / 液热 的产出,本课当既定输入。
  5. 回头核对均温与无发热边框——校核发热网络的峰谷比(第 2 讲)与无发热边框宽度 w_border(第 2 讲)。

⚠ 第 ⑤ 步是回环,⛔ 不是收尾。峰谷比不达标时,你要回到第 ④ 步重新定面积、或者加一层均温层,然后再走一遍。把它当成「画完图再看一眼」,是这条链上最常见的断点。

⚠ 第 ② 步最常被跳过,理由永远是「寿命末期脱粘量我拿不到」。⛔ 拿不到不是跳过的理由:先用一个明确标注的假设值把五步走通一遍,把它写成待实测项挂在核对表上,⛔ 不许因为一个输入缺失就把整个倒推法跳掉。走通一遍的价值是你会立刻知道这个假设值的敏感度有多高——如果它挪一点结论就翻,那它就是你项目里第一优先要去测的量。

⚠ 面积有三个,报出时必须一起给(这条不写清,第 ④ 步一定算错):

符号 指哪一块 谁拿它当分母
A_件 加热件外廓面积(含无发热边框、电极带与焊点让位区) ——
A_发热 发热区面积(发热网络实际覆盖的那一块) q″ 的分母只取它
A_贴 设计贴合面积(胶层实际应贴住的那一块) 脱粘面积率的分母只取它

⛔ 凡在正文、图上或核对表里报 q″,同处必须把三个面积一起给出,⛔ 不许只写「面积 100 cm²」。⛔ 供应商数据表若没写明它的 q″ 分母取的是哪一个,本课要求回问,⛔ 不许直接收下——这三个面积在一片带宽边框的膜上可以差出百分之几十,收下来就等于收下了一个未知量。

你今天就能用的:把上面这张三面积表加进你的加热件选型核对表,做成固定三列。这一条改动不需要任何计算能力,却能在下一次供应商对接时立刻暴露对方数据表的口径——它是本讲成本最低、见效最快的一条。

易错点(也是 D3-01 电池加热策略:PTC / 热泵 / 液热 已经点名的那条误区):先用总功率除以面积得到 q″、再去问「这个 q″ 行不行」。那不是设计,那是给一个已经拍好的结果找解释——它落进的正是「把加热膜当成贴上去就自带热沉」这个误区。⇒ 判别很简单:如果你的 q″ 是算出来的,你就还没开始做这件事;只有当它是被反算出来的,设计才真正开始。

本讲小结:分野看两轴——基材刚性管「贴得住吗」、热沉形式管「热走得掉吗」,判别只问「热往哪儿走、由谁保证走得掉」;厚膜不能直接贴电芯有热沉塌陷与刚柔失配两条独立理由,缺一条论证都不完整;谱系全集要按五段画(沿两轴数会漏掉非电热源、半刚基材、点/局部对象三整类),玻璃与镜面归 C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断;衬底三族按曲率半径、弯折次数 N_flex、寿命末期漂移带三条输入选,⚠ 耐温上限常常不由衬底决定;构造层从被加热体表面数起共十一层,⛔ 不是三明治三层;而全课第一根钉子是——q″ 是被热沉与寿命末期脱粘状态倒推出来的设计上限,⛔ 不是总功率除以面积的结果,五步顺序从这里立题,第 6 讲走完。


后面还有 8 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
