F2-01 增压中冷系统匹配与进气路径布置

课程代码 F2-01 · 板块 F 动力总成与整车其他热源 / F2 进排气与增压热管理 时长 约 3.5 小时（7 讲 + 1 次中冷器选型与压降算例） 适合对象 增压系统 / 前端模块的结构与仿真工程师；做燃油、混动与增程进气热管理的人（进阶必修） 前置 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法；A2-05 空气侧压降、风量与风阻的工程处理；A2-04 湿空气物理与焓湿图（含湿量、露点与总压的换算）；体系外前置（需自备）：涡轮增压与内燃机进气基础 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 F2-01 大纲的完整展开版

---

引言：换热量算得一点没错，这台车照旧掉功率、照旧退点火角，还在冬天喝进一口水

空气被压气机压过之后是烫的——这不是设计缺陷，是压缩本身的性质：压比越高、压气机等熵效率越低，出口越热。压气机出口温度 T₂ 落在 150~200 ℃ 这个量级（第 1 讲会用等熵温升式把这个量级复算一遍；⚠ 它是本课自己算出来的，不是引用哪一份手册或标准的既有数据）。热空气密度低，同样的排量吸进去的空气质量就少；压缩终点温度高，标定被迫退点火角，扭矩再被扣一次。中冷器就是被放在这条路上，把这口热气降下来的那件换热器。到这里为止的道理，任何一本教材都写得清清楚楚，而它恰恰是本课要拆掉的那个起点——因为按这条道理往下做，做出来的方案在评审会上无懈可击，在实车上却会同时出现三种互不相干的毛病：中冷器换热量达标而爆震裕度不够、加大芯体之后功率反而掉了、冬天市区开一段路进气道里攒出一团水。

学完这门课，你应当能做五件事：① 用 ε-NTU 法把中冷器芯体的尺寸定出来，并算出出口温度与中冷效能 ε；② 判断空空（风冷）与空水（水冷 + 低温回路）两条路线各自的适用边界并作出选型；③ 编出增压侧压降预算、把每 kPa 压损折算成明确的代价；④ 识别并规避中冷器出口冷凝水的析出与倒灌；⑤ 把中冷器塞进前端模块，评估它与散热器、冷凝器层叠时的空气侧串扰。⚠ 这五件事有一个共同前提，而那个前提正是本课的第一根钉子。

第一根钉子（全课下文一律简称「钉子①」）：中冷器不是一件按「换热量达标」选出来的换热器。本课的设计对象是从压气机出口法兰到进气门的一整条增压气路，而这条气路上永远同时挂着三本账——热账（T₂ → 中冷器出口温度 T_CAC,out → 进气密度 → 充气量与爆震裕度）、压账（增压侧总压降 Δp_charge → 有效增压压力 → 功率代价）、水账（该处绝压下的露点 → 冷凝析出 → 积存、倒灌与腐蚀）。三本账共用同一批设计变量，而这些变量把三本账推向的方向并不一致：加深芯体让热账变好、压账变差；抬高出口温度目标让水账变好、热账变差；改水冷让压账与瞬态变好，却把前端风的那份账从中冷器名下转到低温散热器（LTR）名下。⇒ 由此定下本课的验收纪律：任何一条设计动作都必须同时报出它把三本账各自推向哪个方向，只报一本账的方案在本课一律不合格。⚠ 三本账之间只有方向可比，没有换算系数——它们的量纲不同（温度、压力、露点温度），本课不给、也不存在一个能把三者折成一个总分的通用系数；第 1 讲会把它们各自折到「进气密度」这一根公共轴上，那是三本账第一次、也是唯一一次真正可比的地方。

第二根钉子（全课下文一律简称「钉子②」）：三本账各自的最不利工况是三个不同的点，⛔ 不存在一个「额定点」能同时代表它们。热账的最不利在热浸之后的连续高负荷——芯体、气室、管路与冷端被逐级抬起，风险随持续时间累积；压账的最不利在最大空气质量流量点——压降随流量按二次量级增长，额定点线性外推必然低估；水账的最不利在低温高湿的低负荷与短途走走停停——出口温度贴着冷端，而把水带走的机会几乎为零。三个点不重合，因此「按额定点定案、再拿单点 ε 与单点 Δp 外推全工况」是本课要反复敲掉的那一个动作。⇒ 正确的交付物不是一张额定点的表，是三张工况面上的三条判据。这根钉子在第 3 讲（压账按最大流量点编预算）、第 5 讲（热账的最不利点在热浸之后而不是 tip-in 瞬间）、第 7 讲（台架交付 ε 与 Δp 的工况面而不是单点）各钉一次。

先把本课最容易被读反、且后果最重的那一条摆到台面上（全课下文一律简称「反钉子①」）：「拿环境露点判中冷器会不会结露」。这句话之所以危险，不是因为它「偶尔判错」，而是因为它是一个结构性恒真的假判据——它给出的答案永远是「不结露」，不会因为工况变了而给出别的答案。证明只有三步（这条推论是本课归纳的，⛔ 不是任何标准或手册的既有条款）：只要相对湿度小于 100%，环境露点就恒低于环境温度，即 T_dew,amb < T_amb；而中冷器出口温度 T_CAC,out 的物理下界是它自己的冷端温度（空空方案是芯体迎风温度 T_face、空水方案是冷却液进口温度 T_LTR,in），这两者又都不低于环境温度；于是 T_CAC,out ≥ T_冷端 ≥ T_amb > T_dew,amb 恒成立。⇒ 一个连「有时对」都算不上的判据，用它筛查等于没有筛查。

正解是按中冷器出口处的绝对压力反算露点：含湿量 d 不随压缩改变（这一段既没有加水也没有除水），而水蒸气分压 p_v ＝ p_总·d/(0.622+d) 与该处绝压成正比 ⇒ 总压翻倍则 p_v 翻倍，露点显著上移。第 4 讲会把这条两步换算写成可手算的流程，并给两组可复算的算例；其中一组是 25 ℃／80% RH／101.325 kPa 的空气，它的环境露点是 21.31 ℃，而同一股空气在 250 kPa 绝压下露点升到 36.93 ℃——上移 15.62 K。⚠ 这组输入与结果全部是教学假设值，⛔ 不对应任何平台、禁止取用；它要说明的是「露点会随绝压上移」这件事的量级，不是任何一台机器的门限。这也正是为什么增压机的中冷器会结露，而同样湿度下自然吸气车的进气道不会。

读反之后会做错的三个具体动作，每一个都能当场判真假：① 在方案评审里用环境露点做筛查，据此判定「本平台不会结露」，把排水口、排水坡度与挡水结构从图纸上划掉——省下的是几个孔与几度倾角，赔上的是一次成团进水造成的水击。② 把冬季与雨季的进气积水投诉归因成「密封不好、外面的水漏进来了」，于是一路去查进气道密封、管卡与接口——而那些水本来就是进气自己带进来、在增压段析出的，方向查错了就永远修不好。③ 标定时把中冷器出口温度目标一味往下压（理由是「反正不会结露」），在低温高湿工况把 T_CAC,out 压到该处露点以下，用一点密度收益换来一次水击风险。⚠ 三个动作的共同特征是它们都能通过常规评审：判据写在纸上、逻辑自洽、数值也没算错，错的是判据本身选错了压力口径。

本课还有第二条会被读反的话（全课下文一律简称「反钉子②」）：「增压响应慢，是因为中冷器芯体热惯量大」——因果被挂到了错的那根轴上。建压快慢由压气机出口到节气门之间的气路容积决定：要把这段容积充到目标压力需要时间，容积越大越慢，这是质量与压力的动力学，与金属热容无关。芯体金属热容影响的是出口温度的时间响应；而且在 tip-in 那一刻，冷芯体是热汇——它把热吸走，T_CAC,out 是从低于新稳态的一侧慢慢往上爬的，此刻热惯量让空气更凉而不是更热。⇒ 两条时间常数量纲来源不同、可调变量不同，本课要求它们分列两行，⛔ 不得互相推导、也不得用同一条曲线同时表示。读反之后会做错的三个具体动作：① 为「改善响应」去砍芯体厚度与金属质量——气路容积一点没减、迟滞照旧，而 UA 掉下来、稳态出口温度升高，热账与压账一起变差，两头落空。② 把 tip-in 段实测到的进气偏热记到芯体热惯量头上——真实来源是热浸之后被泡热的气室与管路壁面，以及贴壁安装的探头读数被壁面导热污染；照热惯量去改，改的根本不是那件东西。③ 选型时以「芯体热容小」为由优先选水冷——空水中冷器连同其冷却液的总热容未必更小，它瞬态更好的真因是气路短、容积小加上冷端温度可控；把理由说错，下一个项目遇到「气路更长的空水布置」时会照着同一条错理由再判错一次。

三条口径纪律现在就写死，全课通用，因为它们是本课在评审现场最常出错的地方。一是压力口径：所有进入密度换算 ρ ＝ p/(R·T)、露点换算与压比计算的压力一律取绝压；⚠ 工程口语里的「增压 1.0 bar」是表压，必须先加上当地大气压才能作比——不换算就会把压比算小一号，T₂ 随之严重低估，而高原上 p₁ 更低、同样的表压对应更大的压比，错得更多。二是温度符号：本课把四个温度分列并各带取值位置——T₁ 是压气机进口温度、T₂ 是压气机出口温度、T_CAC,out 是中冷器出气室出口处的空气温度、T_IAT 是常置进气温度传感器读到的温度（读数落在哪里由取点决定）；三个冷端参考同样分列——T_amb 是环境温度、T_face 是芯体实际迎风空气温度、T_LTR,in 是冷却液进口温度。⛔ 正文一律不裸写「进气温度」，因为中文工程口语里这四个字至少有两义在同时流通（有人指中冷后、有人指歧管内），而它们在热浸工况下能差出可观的一截。⚠ 另有一处与增压领域惯例的冲突要预先声明：涡前排气温度在业内常写作 T₃，本课不使用这个符号，凡涉及排气侧一律写全「涡前排气温度」，避免与本课的温度序号混淆。三是效能的叫法：本课统一写中冷效能 ε，⛔ 不写「中冷效率」——ε 是温降与理论最大温降之比，是一个温差比、不是能量效率，叫成「效率」会诱导读者把它当成能量转换的比例去理解；而且它的分母里那个冷端温度有 T_amb、T_face、T_LTR,in 三种互不相同的取法，口径不声明，这个数就没有意义。

最后把边界划清——这门课夹在两个成熟的属主课之间，不在开篇把界写死，它必然与它们重叠，或者整段落空。上游的界在压气机出口法兰：法兰之前的增压器本体（涡壳与轴承体冷却、停机热浸与机油焦化、电动增压器）归 F2-06 涡轮增压器本体热管理：涡壳/轴承体冷却、停机热浸与机油焦化、电动增压器，本课只把它交出来的 T₂ 与流量当输入。下游的界在进气门。横向最要紧的一条界是与 G2-06 中冷器（风冷/水冷）设计 中冷器（风冷/水冷）设计的分工：G2-06 中冷器（风冷/水冷）设计 是部件本体层（芯体形式与构型、材料与防腐、件级排水结构、测点误差预算与探头时间常数分离），本课是系统匹配与路径布置层——压气机侧热力学与 T₂ 的来源、ε-NTU 定尺寸的完整五步、Δp_charge 的全路径口径与十项分配、压降折算功率代价的两套口径、露点的两步换算与「环境露点判据恒真」的证明、积存量的时间积分、负中冷窗口的成立条件、层叠位置全集与 T_face ≠ T_amb 的误差方向、以及 T_IAT 取点（常置进气温度传感器的测点位置）作为布置阶段输出的可行域。⛔ 凡触及件级内容，本课一律前指、不重讲。其余不定的部分，逐项写明归谁：ε-NTU 与 LMTD 两套方法本身 → A3-01 换热器传热基础：ε-NTU 法与 LMTD 法；翅片、扁管与微通道的传热强化机理与 j／f 关联式 → A3-02 翅片管/扁管/微通道换热形式与传热强化；换热量、压降与紧凑度的权衡 → A3-03 换热器性能评价：换热量、压降与紧凑度权衡；含湿量、露点与焓湿图的基础换算 → A2-04 湿空气物理与焓湿图：空调负荷计算基石；件级空气侧压降与风量风阻的算法 → A2-05 空气侧压降、风量与风阻的工程处理；前端冷却模块总体设计 → G7-01 前端冷却模块（FEM/Cooling Module）总体设计；层叠串扰的计算方法 → G7-02 多换热器层叠布置与空气侧串扰；格栅开度与进风能力匹配 → G7-03 前端进气量、格栅开度与散热能力匹配；芯体耐压、约束热应力与低周热疲劳的算法与验证 → G2-07 换热器芯体强度、耐压与热疲劳设计；铝换热器防腐与耐盐雾 → H6-01 铝换热器防腐涂层与耐盐雾设计；温度与压力传感器的件级选型、精度与布置 → G12-01 温度/压力/流量/湿度传感器选型与布置；换热器风洞焓差法试验方法 → L1-01 换热器性能试验（风洞焓差法）；EGR 冷却器本体、酸露点与冷凝腐蚀机理 → F2-02 EGR 冷却与冷凝腐蚀防护。⚠ 其中 F2-02 EGR 冷却与冷凝腐蚀防护 与 F2-06 涡轮增压器本体热管理：涡壳/轴承体冷却、停机热浸与机油焦化、电动增压器 目前只写去向——本课不声称它们已经讲透了哪一件事。⛔ 对所有不定的部分，本课一律只给类型与去向，不给限值、不给等级号、不给条款内容。

⚠ 由此有三种读法会落空。一是把本课当标准条文课读，来找中冷器的换热量与压降考核方法、泄漏率允收限值、试验条件的具体规定——本课未取得 GB/T 汽车用热交换器相关标准、QC/T 汽车中冷器行业标准、SAE 增压空气冷却器试验规范、ISO 车用换热器试验相关标准中任何一份的原文，因此对它们只写体系名与去向，⛔ 一个条款、一个限值、一个等级号都不写；版次与年份以现行目录为准，引用前须核。二是把本课当部件设计课读，来找芯体该选哪种翅片、端盖该用什么材料、排水口该开多大——那些在 G2-06 中冷器（风冷/水冷）设计 与 A3-02 翅片管/扁管/微通道换热形式与传热强化，本课只到「给它提什么要求」为止。三是来找可以直接抄进项目的数——本课凡带代入值的算例，输入与结果一律是教学假设值，不对应任何平台，⛔ 禁止取用；凡是取决于机型、工况定义、前端布置、标定策略与冷却液回路配置的量（ε 与 Δp 的实际值、爆震裕度的换算系数、LTR 目标水温及其上抬量、析出与清除速率、泄漏率限值、载荷谱幅值与次数），本课一律不给数，只给它由谁给出、按什么工况定。本课能交给你的不是数，是推出那个数的那条链，以及判断这条链算得对不对的判据。

七讲的走法，是让三本账各自被结算七次。第 1 讲把三本账的量与量纲对齐——T₂ 从哪来、密度为什么是公共货币、中冷效能 ε 的三种冷端口径怎么分。第 2 讲让架构选型对三本账各交一次答卷：中冷架构是八项全集而不是「风冷对水冷」的二选一，其中四项在本课射程内展开。第 3 讲让热账与压账在同一张图上对撞：ε-NTU 定尺寸的五步走完，再把 NTU 的收益递减与随芯体深度线性增长的压降摆在一起，拐点就是选型点。第 4 讲把水账变成可手算的判据：两步换算、积存量的时间积分、防倒灌的结构侧四项与控制侧一项。第 5 讲给三本账加上时间轴：两条时间常数分列、负中冷窗口的成立条件、以及「进气偏热」六类成因的鉴别诊断。第 6 讲把三本账搬到前端模块上重算一遍：层叠位置的六项全集、串扰的两个方向、以及 T_IAT 取点的可行性矩阵。第 7 讲让验证覆盖三本账：载荷谱交接、耐压与气密两条互不相干的判据链、以及交付 ε 与 Δp 的工况面而不是一个额定点。其后的典型案例把七讲的判据合成一条推理链，动手做则交出一张三本账各占一列的选型与风险表——最后一列要写清「三本账里最先被击穿的是哪一本」。⚠ 写不出这一列，说明工况还没扫全。

第 1 讲　三本账要摊在同一张表上：先把量与量纲对齐

这一讲不讲中冷器怎么选，讲的是选之前必须先把账本摆好。从压气机出口法兰到进气门这一整条气路上，同时挂着热账、压账、水账三本账，它们共用同一批设计变量而方向并不一致；更麻烦的是三本账的产出量分别是温度、压力与露点温度，量纲互不相同，摆在一起根本没法比大小。⇒ 这一讲做四件事：把控制体的两个端点钉死（1.1）；把热账的输入 T₂ 从"供应商给的一个数"变回"自己能算的一张面"（1.2、1.3）；找到一根能让温降与压损同时落上去的公共轴，也就是进气密度（1.4~1.6）；最后把中冷效能 ε 这把尺子的口径写死，尤其是它分母里那个最容易被悄悄换掉的冷端参考温度（1.7~1.10）。

后面六讲每一次"这样改到底好不好"的判断，用的都是这一讲立起来的量与口径。口径没立住，后面算得再细，也只是把误差算得更精确。

1.1 本课的设计对象是整条增压气路，不是中冷器这一件

先把控制体画出来。本课的上游边界是压气机出口法兰——法兰之前的增压器本体（涡壳与轴承体冷却、停机热浸与机油焦化）不在本课射程，去向 F2-06 涡轮增压器本体热管理：涡壳/轴承体冷却、停机热浸与机油焦化、电动增压器；下游边界是进气门。这个控制体里从左到右依次是：压气机出口法兰 → 热端硬管与软管 → 中冷器进气室（端盖）→ 芯体流道 → 中冷器出气室 → 冷端硬管与软管 → 节气门 → 进气歧管 → 进气门。集成进气歧管式的方案里，进气室、芯体与出气室这三段就长在歧管里，节点少了两段管，但一段都没有消失。

这条气路上挂着三本账——它们各自的输入、产出与最终受害者都不同：

账	链条	最终以什么形式被扣回来
热账	压气机出口温度 T₂ → 中冷器出口温度 T_CAC,out → 进气密度 → 充气量与爆震裕度	标定被迫退角限扭，扭矩与热效率一起掉
压账	增压侧总压降 Δp_charge → 有效增压压力 → 功率代价	增压器辛苦提上来的压比，在路上漏掉一部分
水账	该处绝对压力下的露点 → 冷凝析出 → 积存、倒灌与腐蚀	抖动、失火、水击，以及长期的腐蚀

为什么必须三本一起算，而不能排成先后顺序。因为三本账共用同一批设计变量，而同一个动作在三本账上的方向不一致：

• 加深芯体：热账变好（UA 上去了），压账变差（芯体流道的摩擦损失随深度上去），同时金属热质量与内表面积一起变大，瞬态与液膜的账也跟着动；
• 抬高中冷器出口温度目标：水账变好（离露点远了），热账变差（密度掉了）；
• 改水冷：压账与瞬态变好（气路可以做短），但前端那份风的账并没有消失，它从中冷器身上转移到了低温散热器 LTR 身上（第 6 讲要把这份账重新算一遍）。

⇒ 由此得到本课的第一条纪律，也是全课反复要敲的那颗钉子：任何一条设计动作，都必须同时报出它把三本账各自推向哪个方向；只报一本账的方案在本课一律不算数。这不是"考虑周全"这类态度要求，而是有机制的——只优化一本账的动作会在另一本上被扣回来，扣回来的那一笔往往还更贵，本课案例里那台冬季走走停停的增压车，走的正是这条路。

为什么"顺序化"同样不成立。现场很常见的做法是把三本账排成流水：先按换热量定芯体，定完了再看压降够不够，最后临上市前查一下会不会结露。这条流水线隐含了一个假设——前一本账的结论不会被后一本推翻。而这个假设是错的：水账一旦要求把出口温度目标抬起来，热账那一步定下的 ε 与芯体尺寸就得重来；压账一旦发现总压降超标，可能要减薄芯体或改走向，热账又得重来。顺序化的代价不是多返工一轮，而是最后那一本账只剩下"加个排水孔"这种量级的处置手段——因为前面两本账已经把设计冻结了。

工程量级。三本账之间的换算系数（降多少度值多少扭矩、多损一 kPa 折多少功率、抬高多少度出口温度能换多少结露裕度）全部是平台相关量，本课不给数——它们取决于机型、标定策略、工况定义与前端布置，须由整车热平衡、一维模型与标定台架给出。本课给的是方向与"必须同时报三个方向"这条纪律；至于量级估算所需的可手算工具，第 1 讲给密度这一条（1.4），第 3 讲给压降折算那一条，第 4 讲给露点两步换算那一条，三条合起来就够在评审现场当场判一个方案。

易错点三条，每一条都能在评审现场当场认出来：① 把控制体缩到芯体两端——于是端盖、管路、节气门与歧管的压降和蓄热全部漏账，这正是"实测压损吃掉大半增压收益"那类事故的结构性来源（第 3 讲展开）；② 把"换热量达标"当成交付判据——换热量只覆盖热账的一半（它甚至没说清出口温度落在哪里，更没说压账与水账）；③ 把三本账排成先后顺序，理由如上。

1.2 T₂ 不是查来的，是算出来的——而式子里那个 π 必须是绝压比

是什么。压气机对空气做功，出口温度按等熵温升除以等熵效率估：

ΔT_s = T₁·(π^((κ−1)/κ) − 1)　　ΔT = ΔT_s / η_c　　T₂ = T₁ + ΔT

其中 T₁ 是压气机进口温度（绝对温度，K），π = p₂/p₁ 是压比，κ 是空气绝热指数，η_c 是压气机等熵效率。本课统一取 κ = 1.4（常温双原子理想气体值），于是 (κ−1)/κ = 0.2857。

为什么这么算。等熵过程是可逆绝热压缩的理想极限，真实压缩里的不可逆损失没有别的去处，全部转成了额外的温升——这就是为什么同样的压比下，效率越低出口越热。它也解释了"小压气机一旦偏离高效区，出口温度就失控"这句现场经验的机理：不是压比突然变大了，是分母掉下去了。

⛔ 式中那个 π 必须是绝压比，两侧都取绝压。这是本课在评审现场最容易出错的一处口径。工程口语里的"增压 1.0 bar""增压 1.5 bar"讲的是表压，要先加上当地大气压才能作比。把"增压 1.0 bar"直接当成 π = 1.0 代进去，等熵温升算出来是零，T₂ 就等于压气机进口温度 T₁——这个错误不会以"偏差 20%"的形式出现，它会直接把整本热账抹平。正确的换算是：海平面标准大气压下"增压 1.0 bar"对应 π ≈ 2.0，"增压 1.5 bar"对应 π ≈ 2.5。

工程量级。先给两条典型区间用于量级判断：

• 单级增压乘用车汽油机额定点的绝压比典型落在 1.8~3.0，高性能标定与两级增压更高；
• 乘用车小型涡轮增压器压气机在其高效区内的等熵效率典型落在 0.65~0.78，偏离高效区时显著更低（1.3 展开）。

⚠ 这两条都是量级参考：具体取值必须查该增压器的 map 与本项目的动力总成定义，⛔ 区间端点不得当成"能做到"的承诺值，也⛔ 不得用单点代表全工况。

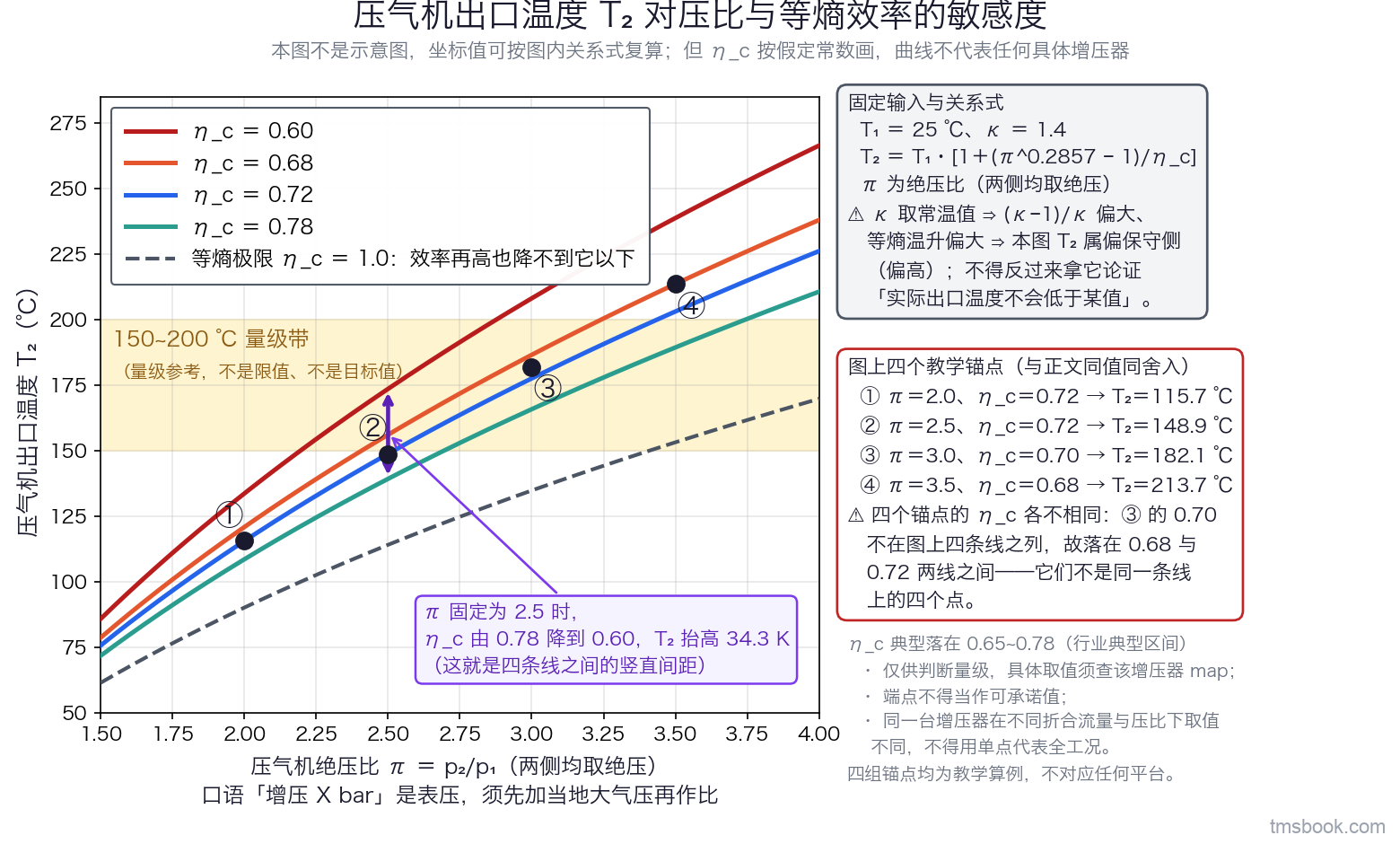

代进上式，得到本课的四组教学锚（κ = 1.4、T₁ = 25 ℃，逐点复算）：

π（绝压比）	η_c	ΔT_s（K）	实际 ΔT（K）	T₂（℃）
2.0	0.72	65.3	90.7	115.7
2.5	0.72	89.2	123.9	148.9
3.0	0.70	109.9	157.0	182.1
3.5	0.68	128.3	188.7	213.7

⇒ 这一组就是"增压之后、中冷之前的空气温度落在 150~200 ℃ 量级"这句话的来源。⚠ 两条限定必须同时记住：其一，这四组是本课自己按 κ、η_c、π 三项复算出来的，⛔ 不是哪份标准或手册里的既有值；其二，四组的输入全部是教学假设值，⛔ 不对应任何平台、禁止取用——它们的用途只有一个，即让你看清 T₂ 对 π 与 η_c 有多敏感。

κ 的方向性声明（这条后面会被反复引用）：κ 随温度升高而下降，本课取常温值 1.4 会使 (κ−1)/κ 偏大、等熵温升偏大，因此上表给出的 T₂ 是偏保守侧（偏高）的估计。⛔ 按方向性纪律，不得反过来拿这组 T₂ 去论证"实际出口温度不会低于某某值"——一个声明了偏保守侧的量，只能往它声明的那个方向用。

易错点四条：① 拿表压当绝压代入（后果如上，T₂ 严重低估）；② 用海平面大气压代替当地大气压——高原上 p₁ 更低，同样的表压对应更大的 π，出口更热，而高原恰恰又是散热条件更差的地方，两头同时不利；③ 把 η_c 当常数（下一节整节讲这一条）；④ 忘了 κ 的方向性，把偏保守侧的估计反向使用。

1.3 η_c 不是一个数，是压气机 map 上的一张面

是什么。压气机 map 的横轴是折合质量流量、纵轴是压比，图上一圈套一圈的等效率岛围着一个高效区，此外还有喘振线与阻塞线两条边界。选型时人们通常把额定功率点放进高效区里，于是"这台增压器的效率"就有了一个看起来很确定的数。问题在于，发动机并不只在额定点上工作：

• 低速全负荷（低折合流量、高压比）落在高效区的左上方之外；
• 瞬态 tip-in 初期（流量还没建立起来、压比正在往上爬）也走在那个角落里；
• 高负荷高转速则往阻塞线那一侧靠。

为什么它对本课重要。因为 T₂ 是热账与水账共同的输入：η_c 掉一截，同一个压比下 T₂ 抬高，中冷器要带走的热量变大（热账的负担变了）；与此同时增压绝压这个量并没有跟着变，但工作点变了，露点判据的压力口径与出口温度目标也要跟着重算（水账的输入变了）。⇒ 拿额定点的 η_c 代表全工况，会在"小流量 + 高压比"那个角落里系统性低估 T₂，而那个角落正是低速大扭矩与 tip-in 初期所在的位置——也就是驾驶员最常抱怨、标定最吃紧的位置。

工程量级。η_c 在 map 上的具体分布是平台相关量，本课不给数，须取增压器供应商提供的 map（并注意它给的是台架条件下的 map，装到车上还有进气阻力与热浸的影响）。本课只给一条纪律，它是可执行的：

⇒ 定容量时用最不利点，而不是额定点；并且"最高 T₂"与"最大热量"这两个最不利点可能落在 map 上不同的位置，两个点都要算。

这条纪律不是保守主义，而是因为它们确实不重合：最高 T₂ 出现在压比高而流量小的角落（温升大、但质量流量小），最大热量出现在流量大的地方（温升未必最大，但 ṁ·c_p·ΔT 最大）。用前者定出口温度目标、用后者定 UA 需求，两件事不能互相替代。⚠ 这也是本课第二颗钉子的第一次露面：三本账各自的最不利工况是三个不同的点，⛔ 不存在一个"额定点"能同时代表它们——热账的最不利在热浸之后的连续高负荷、压账的最不利在最大空气质量流量点、水账的最不利在低温高湿的低负荷与短途走走停停。这三个点后面几讲会各自展开，这里先把它立住。

易错点三条：① 拿铭牌效率或 map 峰值效率去算全工况——峰值效率只在那一小块岛里成立，把它当全场常数就是把最不利工况从账本上抹掉；② 把"效率高"直接等同于"出口温度低"而忘了压比同时也在变——沿着一条负荷线走，η_c 与 π 常常同向变化，T₂ 的走向要两项一起看；③ 只用额定点定芯体，理由见上一段。

1.4 密度 ρ = p/(R·T) 是热账与压账的公共货币：ΔT 与 Δp 折到这根轴上才第一次可比

是什么。理想气体状态方程给出进气密度：

ρ = p/(R·T)，干空气 R = 287.05 J/(kg·K)（标准干空气组成，通用气体常数除以摩尔质量）

⛔ 两个口径必须同时写死：T 用绝对温度（用摄氏读数算比值会把相对增益算得离谱地大），p 用该处的绝对压力（表压代入会把密度算高一截）。

为什么它是本课的公共货币。热账的产出是一个温降 ΔT（单位 K），压账的产出是一个压损 Δp（单位 kPa）。这两个量的量纲不同，"降 15 K 和多损 10 kPa 哪个更亏"这个问题在原量纲上根本无法回答。只有把两者都折成密度的相对变化 Δρ/ρ，它们才第一次落到同一根轴上，可以直接比长短——这就是 1.1 那条"三本账同时结算"的纪律能够落地的技术前提。⚠ 注意公共货币只解决了热账与压账的可比性；水账不在这根轴上（露点是一个温度门槛，越过就出事，不是可以拿密度去换的连续量），三本账之间⛔ 不画等号、⛔ 不做换算，只比方向。

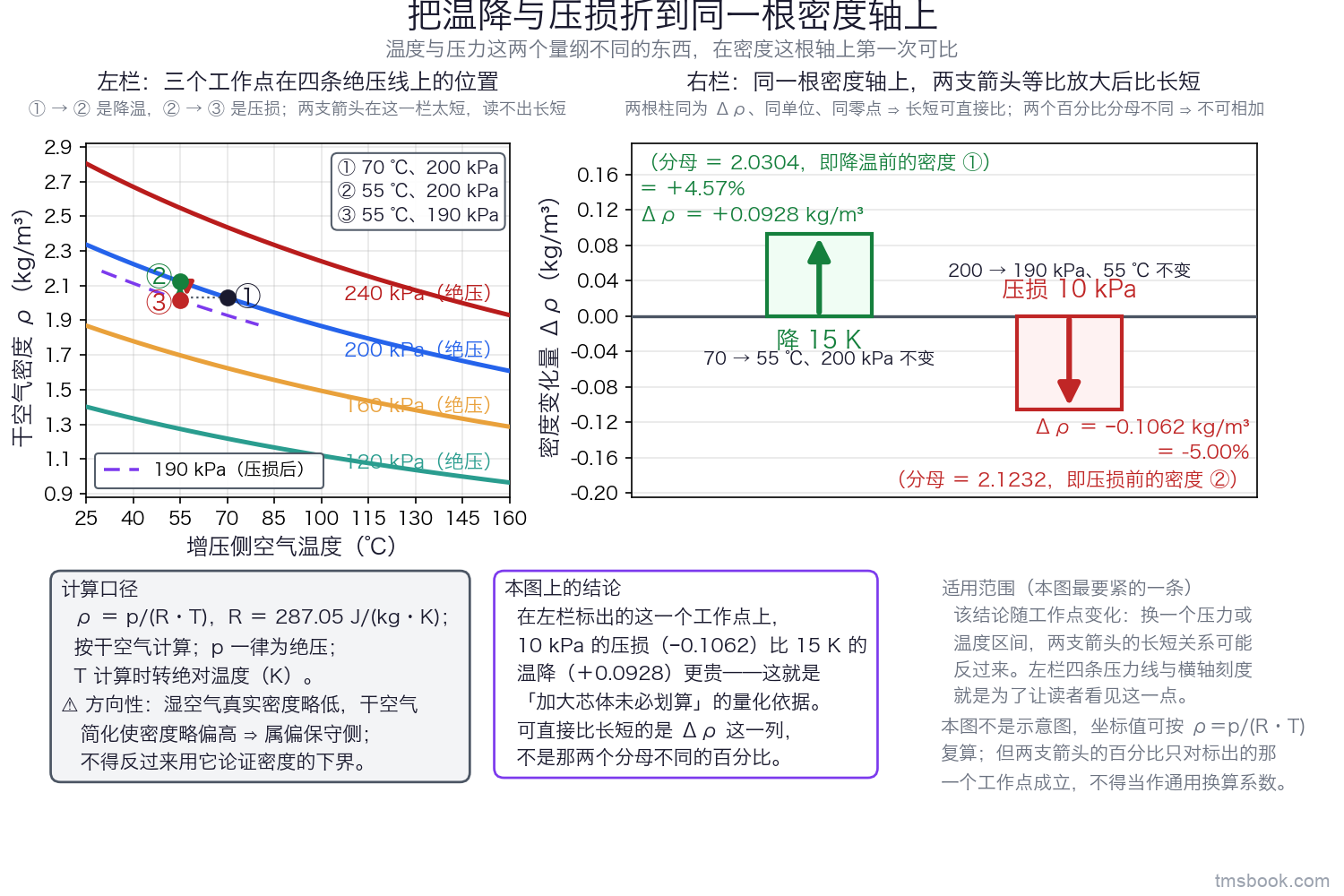

工程量级。本课自算的一组对照（干空气，R = 287.05，逐点复算，全课与配图同值同舍入）：

工作点	ρ（kg/m³）	相对变化
200 kPa 绝压、70 ℃	2.0304	—
200 kPa 绝压、55 ℃（降 15 K）	2.1232	＋4.57%
190 kPa 绝压、55 ℃（较 200 kPa 损 10 kPa）	2.0171	−5.00%

⇒ 在这一组工作点上，10 kPa 的压损比 15 K 的温降还贵。这个对照是本课最有用的一条现场直觉：它意味着"加深芯体把出口温度再压低 15 K"这个动作，如果同时把增压侧压降推高 10 kPa，在这一组工作点上是净亏的。⚠ 但这条结论随工作点变化——它依赖那个 200 kPa 与那个温度区间，⛔ 不得写成全称、⛔ 不得当作通用换算系数拿到别的工作点上套。正确的做法是每次都拿 ρ = p/(R·T) 现算一遍，这个算式在评审现场用计算器就能跑完。

干空气简化的方向性声明。本课的密度换算一律按干空气做。湿空气的真实密度略低（水蒸气的摩尔质量小于空气），因此这个简化在本课涉及的湿度范围内属于偏保守侧（把密度算高了一点点）。⛔ 按方向性纪律，不得反过来拿它论证"密度至少有多少"。

易错点四条：① 用表压代入；② 拿中冷器出口压力去算进气歧管里的密度——两者之间还隔着冷端管路、节气门与歧管，那几段的压降不是零（第 3 讲把这条路径的口径写死）；③ 把密度增益直接当成扭矩增益——中间还要过充气效率与标定这两道，见 1.5 与 1.6；④ 拿密度这条链去反算爆震裕度——密度这个量在本课声明的用途只有一个，就是让 ΔT 与 Δp 可比，⛔ 不得反向反算别的量。

1.5 进气密度与充气效率是两件事，⛔ 不可互算、不可相加

是什么。充气效率 η_v 的定义是：实际吸入的新鲜空气质量，与"按进气歧管状态充满一个排量"的理论质量之比。⇒ 请注意这个定义的结构——进气密度是那个理论质量的计算依据，也就是 η_v 的分母的一部分，而不是与 η_v 并列的另一项收益。

为什么必须分开记。两者的影响因素几乎不重叠：

• 密度是一个状态量，只由该处的 p 与 T 决定，别的什么都不管；
• η_v 是几何、气门正时与波动效应的产物，受气门正时与叠开、进排气压差、残余废气比例、进气波动与歧管长度支配。

把中冷器带来的降温收益同时记进"密度提升"和"η_v 提升"两处，就是把同一份收益记了两遍，结果是扭矩预测虚高——而虚高的那部分在实车上不会出现，最后是标定去背这口锅。

工程量级。η_v 的取值是平台相关量，本课不给数，须由一维模型或台架给出随转速与负荷变化的 map。本课用到 η_v 只有一个目的：把记账口径分隔开——降温的收益记在密度这一栏，气门正时与歧管调谐的收益记在 η_v 那一栏，两栏之间⛔ 不许有加号。

易错点三条：① 重复记账，本条要点破的就是它；② 把"降 T_IAT 能提升 η_v"当成机理讲——这句话的方向并不是想当然的：T_IAT 降低时歧管里的密度上升，而 η_v 的定义分母（按歧管状态算的理论质量）也随之上升，两者部分抵消，净效果要看具体机型的进排气压差与残余废气，⛔ 不许拍脑袋定方向；③ 把 η_v 的变化算成中冷方案的功劳去评价中冷器——那笔账属于气道与配气机构，不属于本课的控制体。

1.6 T_IAT 与爆震裕度之间只给方向、⛔ 不给换算系数

是什么。中冷后进气温度 T_IAT 降低 → 压缩终点温度降低 → 末端未燃混合气的自燃倾向下降 → 爆震裕度变大 → 标定可以少退角、多出扭矩。反过来，T_IAT 升高时标定被迫退角限扭。这两条方向是确定的，本课认它们。

为什么不给系数。"每降 X K 能多加 Y 度点火提前角"这个换算强烈依赖压缩比、燃料辛烷值、燃烧室结构与滚流组织、EGR 率、点火能量与整套爆震控制策略——它是标定域的平台相关量，本课不给数，须由标定台架实测给出。而不给的理由不止是"不知道"，更重要的是给了就必然被反用：拿"反正每 10 K 也就值那么几度角"去论证芯体可以做小、目标出口温度可以往上放，而那个系数换一台机器就完全不同。一个在某台机器的某个工况上成立的比值，⛔ 不得写成全称结论。

那这条链在本课怎么用。用法是反过来的：

⇒ 由标定给出的爆震裕度需求，反过来定 T_CAC,out 与 T_IAT 的目标温度；本课再拿这个目标温度去做 ε-NTU 定尺寸（第 3 讲）与结露校核（第 4 讲）。

也就是说，爆震裕度是这条链的输入而不是产出。⛔ 反方向使用——拿一个换算系数去论证中冷器可以做小——是本课明确禁止的动作。

易错点三条：① 把某台机器的换算系数当通用常数；② 用它反算中冷器的 UA 需求（一个声明了只用于判方向的量，⛔ 不得反向反算别的量）；③ 忽略这条链在什么时候最紧——它最紧的时刻不是台架上的稳态额定点，而是热浸之后的连续高负荷（第 5 讲展开），那时 T_IAT 被逐级抬起来，爆震裕度和中冷能力同时见底。

1.7 ε 的分母里那个 T_cold 有三种取法，口径不声明这个数就没有意义

是什么。中冷效能定义为实际温降与理论最大温降之比：

ε = (T_in − T_out)/(T_in − T_cold)

其中 T_in 是增压空气进中冷器的温度（即 T₂），T_out 是中冷器出气室出口温度 T_CAC,out，而 T_cold 是冷端进口温度——理论最大温降的参照点。承接 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法 的 ε-NTU 体系，本课不重讲效能的推导，只把它的口径钉死。

问题出在 T_cold 上，它有三种互不相同的取法：

记号	取在哪里	什么时候是它
T_amb	环境空气温度	台架条件下的空空中冷（台架上没有上游换热器，芯体迎风温度恰好等于环境温度）
T_face	芯体正前方的实际迎风空气温度，＝ T_amb ＋ 上游串扰温升	装车之后的空空中冷（前端层叠里芯体前面还站着别的换热器）
T_LTR,in	中冷器冷却液进口温度	空水中冷 WCAC（它的冷端是冷却液，与环境之间还隔着一台 LTR）

⛔ 三者不是同一个量，用哪一个必须声明。为什么这是本课最容易出事的一处口径：台架报告习惯按环境温度给 ε，这在台架上是对的（那里 T_face 与 T_amb 恰好相等）；可拿到车上仍按环境温度用，串扰带来的那份温升就被静默地吞掉了，误差不报警地进了整车预测——第 6 讲会把这份误差的方向与量化写法给出来。

另外两条符号纪律，从这里开始全课生效：

• ⛔ 正文与图上不许裸写"中冷效率"：ε 是一个温差比，量纲上就不是效率，把它当能量效率去理解会引出"效率不可能超过百分之百所以还有余量"这类完全无关的推理。本课统一写中冷效能 ε。
• ⛔ 不许裸写"进气温度"：这条气路上至少有四个温度都可以被叫做"进气温度"——T₁（压气机进口）、T₂（压气机出口＝中冷器进口）、T_CAC,out（中冷器出气室出口）、T_IAT（常置 IAT 传感器读到的那个）。它们各自取在不同位置，数值可以差出几十开尔文，其中 T_CAC,out 与 T_IAT 之间的差值还会变号（热浸之后这一段是净加热、差值为正；长管路向环境散热时差值为负）。全课一律带下标写。

工程量级。ε 的具体取值是平台相关量，本课不给数，须由部件台架（承接 L1-01 换热器性能试验（风洞焓差法） 的焓差法）或经过标定的一维模型给出。本课后面出现的所有 ε 数值都是教学假设值，正文与图注都会写明它们不对应任何平台、⛔ 禁止取用。

易错点四条：① 三种 T_cold 混用——尤其是拿台架按 T_amb 标定出来的 ε，配上整车的环境温度去预测出口温度；② 把 ε 当能量效率理解；③ 空水方案只报第一级 ε 而忘了 LTR 那一级（1.9 讲这一条）；④ 拿 T_IAT 当 T_out 去算 ε——两者之间隔着一段会加热也会散热的管路，第 6 讲专门点破这一条。

1.8 ε 是换热器的属性，不随冷端温度变；随冷端温度变的是 T_out

是什么。在 ε-NTU 体系里，

ε = f(NTU, C_r, 流型)，其中 NTU = UA/C_min、C_r = C_min/C_max

这三个自变量全部只与几何和两侧的流量热容率有关，与进口温度无关。⇒ 于是出口温度由下式给出，这是本课后面用得最多的一条式子：

T_out = T_in − ε·(T_in − T_cold)

为什么必须先把这两句话分开。本课后面每一次"冷端温度被抬高了会怎样"的推理，走的都是同一条链：ε 不变、T_cold 变，于是 T_out 按 ε 的比例跟着变。这条链至少要用三次——第 6 讲的前端层叠串扰（T_face 被上游换热器抬高）、第 4 讲与案例里的 LTR 目标水温上抬（T_LTR,in 被主动抬高以换水账）、第 5 讲的热浸（冷端与壁温被逐级抬起）。⚠ 若误以为"天气热了 ε 会自己掉一点补回来"，或者反过来"冷端抬高一点 ε 会自己涨回来"，整条推理链当场断掉，而且断得毫无痕迹——因为算出来的 T_out 看起来还是一个合理的数。

这条简化的适用边界。"ε 与进口温度无关"严格说是在物性随温度变化可忽略的前提下成立的。中冷器的增压侧从 150 ℃ 量级降到 55 ℃ 量级，跨度不算小，空气的 c_p 与传热系数在这个区间内确有变化（本课教学口径下 c_p 在 300~430 K 区间的变化约在百分之一量级，见 1.10 的取值说明）。⇒ 工程上的处理是：用区间内的平均物性算，并在报告里写明取的是哪一个值；若某个算例的温跨特别大或涉及冷端相变，就不能再用单一 ε 一步到底，要分段算。这条边界必须写出来，⛔ 不许把"ε 是常数"当成无条件成立的物理定律。

ε 与逼近温度是两把不同的尺子，⛔ 不可混用：

• ε 是无量纲的比值，回答"这台换热器把可用温差用掉了多大比例"；
• 逼近温度 = T_out − T_cold，有量纲（K），回答"离冷端还差多少度"。

两者的用途不同：定尺寸时用 ε（它直接连着 NTU 与 UA），而判"能不能压到某个绝对温度"时用逼近温度——尤其是判结露时，你关心的是 T_out 这个绝对值离露点还有几度，而不是它用掉了百分之多少的可用温差。

易错点三条：① 以为"天气热了 ε 会掉"——掉的是 T_out 的绝对水平（因为 T_cold 抬高了），ε 本身不动；② 把这条简化当成无条件成立，见上一段的适用边界；③ 把 ε 与逼近温度混为一谈，比如拿"ε 已经 0.8 了"去回答"出口能不能压到 60 ℃ 以下"——后者取决于 T_cold 在哪里，跟 ε 是多少不是同一个问题。

1.9 空水中冷的稳态出口温度下界不低于空空——它多付了一次逼近温度

是什么。两条技术路线的冷端不同，因此各自出口温度的物理下界也不同：

• 空空中冷：冷端是芯体正前方的空气，T_out 的下界是 T_face；
• 空水中冷 WCAC：冷端是冷却液，T_out 的下界是 T_LTR,in；而 T_LTR,in 自己的下界又是 LTR 的迎风空气温度，中间还要再付一次逼近温度。

⇒ 空水方案是两级串联换热（增压空气 → 冷却液 → 环境空气），而串联的每一级都要付一次"有限 UA 换来的温差"。两级串联就付两次。由此得到一条结构性结论，它不依赖任何具体数值：

在同样的前端迎风温度下，空水方案的稳态出口温度下界不低于空空方案。

为什么这条要放在第 1 讲讲。因为它直接否掉了选型评审里最常听到的一句话——"改水冷会更凉"。水冷的优势不在稳态下限，而在另外三件事上：气路可以做短（瞬态更好）、布置自由度大、冷端温度可以被主动控制（这一条正是水账的调节手段）。这三条各自的物理来源、以及它们在什么条件下会打折，第 2 讲逐条拆开讲。这里只要先把"稳态下限"这一格填对，免得后面拿一条不成立的理由去做选型。

工程量级。两级逼近温度的具体值都是平台相关量，本课不给数——它们取决于两台换热器各自的 UA、两侧流量与前端进风能力，须由部件台架与整车热平衡确定。本课给的是结构：算 WCAC 的出口温度时，必须写成两级串联的形式，⛔ 不许把 T_LTR,in 当成一个不动的常数直接代进 ε 式子。

易错点三条：① 把瞬态优势误读成稳态优势（"水冷一定更凉"），这是本节要点破的那句话；② 算 WCAC 时只报第一级 ε 而漏掉 LTR 那一级——漏掉之后 T_LTR,in 就成了一个凭空给定的常数，而它在连续高负荷下会被逐级抬起来，正是热账最不利点的成因之一；③ 忘了 LTR 在前端层叠里同样要占迎风面积——那份前端的账没有消失，只是从中冷器的名下换到了 LTR 的名下（第 6 讲重算，链 G2-05 低温散热器（LTR）与集成前端布置 与 G7-02 多换热器层叠布置与空气侧串扰）。

1.10 换热量的两条算法必须互相校核，闭不上先查流量与测点，⛔ 不要先怀疑换热器

是什么。本课要求互相校核的是两条主路——热侧焓降与效能式；再算上冷侧焓升，同一个换热量一共有三条互相独立的算法：

• 热侧焓降：q = ṁ_air·c_p·(T_in − T_out)
• 效能式：q = ε·C_min·(T_in − T_cold)
• 冷侧焓升：q = ṁ_cold·c_p,cold·(T_cold,out − T_cold,in)

⇒ 任意两条闭合，这组数据才算可信。

为什么这是工程纪律而不是一个数学恒等式。三条路用到的输入并不相同：热侧要增压空气流量与两端温度，冷侧要冷端流量与两端温度，效能式要 ε 与两侧流量热容率。三者闭不上，说明其中某一个输入是错的；而按现场经验，最常错的两类是流量（旁通没关严、接口泄漏、流量计位置不对、台架风量与实际过芯风量不是一回事）与温度测点（探头贴壁被壁面导热污染、落在气室的射流不均区或死区）。⇒ 所以纪律的方向是：先查流量与测点，⛔ 不要先怀疑换热器。

工程量级：一次闭合示范。下面这组是本课的教学假设值，⛔ 不对应任何平台、禁止取用；给它只为了把闭合这个动作走一遍。先声明取的物性口径：增压侧空气定压比热统一取 c_p = 1.01 kJ/(kg·K)，冷端空气取 1.006 kJ/(kg·K)——这两个是取整后的教学口径，来源是 CoolProp 8.0.0 给出的空气 c_p 在 300／330／350／400／430 K 分别为 1.0064／1.0091／1.0103／1.0149／1.0191 kJ/(kg·K)，前者取的是增压侧 300~430 K 区间的取整值，后者取的是约 300 K 的值。

风冷组的教学输入：增压空气质量流量 0.12 kg/s、中冷器进口 T_in = 150 ℃、目标出口 T_out = 55 ℃、芯体迎风温度 T_face = 35 ℃、迎面风质量流量 0.55 kg/s。于是

• 增压空气侧热容率 C_min = 0.12 × 1.01 = 0.1212 kW/K；
• 热侧焓降 q = 0.1212 × (150 − 55) = 11.514 kW；
• 冷端热容率 C_max = 0.55 × 1.006 = 0.5533 kW/K；
• 冷侧温升 11.514 / 0.5533 = 20.81 K ⇒ 冷端出口 55.8 ℃。

⇒ 这一步顺带给出一条现场可用的判断：冷侧温升本身就是一个可核的量。如果实测的冷端出口温升与这个算出来的值差得很远，问题多半出在过芯风量上（旁流、格栅遮挡、层叠里的短路），而不是芯体的换热能力。第 3 讲会接着这组输入把 ε、C_r、NTU 与 UA 一路算完；这一讲只要求你把"两条路算不上号就是数据有问题"这件事记成条件反射。

⚠ 关于 C_min 取哪一侧：本例中增压空气侧的热容率（0.1212）远小于冷端（0.5533），所以 C_min 是空气侧。⛔ 取反会把 NTU 算得离谱（第 3 讲还要再强调一次），而这个错误在结果上表现为"UA 需求小得不像话"，很容易被当成好消息收下。

易错点三条：① 拿 T_IAT 当 T_out 代入热侧焓降——那多算（或少算）了一段管路的加热或散热，算出来的 q 不是中冷器的 q；② 冷侧流量直接用台架风量，而车上实际过芯的风量因层叠、旁流与格栅开度而不同；③ 闭不上就去调 ε 把它配平——这是把测量误差洗进模型参数，洗完之后模型在别的工况上会以更隐蔽的方式错。

本讲小结：本课的设计对象是压气机出口法兰到进气门这一整条气路，上面挂着热账、压账、水账三本账，任何设计动作都要同时报出三个方向。热账的输入 T₂ 由等熵温升除以等熵效率算出，式中的 π 必须是绝压比，而 η_c 是 map 上的一张面、不是一个数。密度 ρ = p/(R·T) 是热账与压账唯一的公共货币——但它不能与充气效率 η_v 相加，也不能换算成爆震裕度的系数。中冷效能 ε 的分母里那个 T_cold 有 T_amb／T_face／T_LTR,in 三种取法，口径不声明这个数就没有意义；ε 是换热器的属性、不随冷端温度变，随之变的是 T_out。空水中冷多串一级换热，稳态出口温度下界不低于空空，它的优势在别处。最后，换热量的两条算法必须闭合，闭不上先查流量与测点。

---
