E5-04 高压连接器、线束与母排的温升管理

课程代码 E5-04 · 板块 E 电驱与电力电子热管理 / 智能电子与大算力散热 时长 约 3.5 小时（7 讲） 前置 A1-02 对流换热与换热系数估算；体系外前置（需自备）：电工基础（欧姆定律、焦耳热） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 E5-04 大纲的完整展开版

---

引言：会先烧的那一处，往往不在导线上

高压链路上跑的是数百安这个量级的电流。⚠ 这是一个量级带，不是取值——具体电流由电池与充电策略标定决定，⛔ 也不许拿这个量级去反算任何截面、限值或门限。把焦耳热 P = I²R 摊开看，几百安平方之后放大出来的每一份功率，最终都要由链路上某一段导体、或某一处接口自己散掉。而真正拆开过烧毁件的人往往记得同一件事：变色、发黑、塑料变形的位置，常常不在导线中段，而在端子、压接筒、螺接搭接面这些「接口」上。

这门课要建立的判断力有三条：热在哪里、在哪个尺度上——是宏观的一段导体，还是微米级的接触斑点；温升该用哪一套式子算，算出来的那个数被哪些边界条件支配；一个「合格」的温升结论要带哪些限定词才站得住，以及它必须在什么寿命状态下再测一次。全课围绕两根钉子反复敲。

钉子 A —— 这条高压链路的载流能力，由「一处接触点在寿命末期的状态」定死，⛔ 不由导体本体的稳态电阻定。

导体本体的电阻 R = ρL/A 是设计阶段就算得准的量，而且它一辈子只随温度可逆变化——温度升上去它变大，断电冷下来它就复原。接触电阻 R_c 不是这样：它是全链路上唯一会随时间单调增大、而且增大不可逆的电阻项。三条劣化路径——接触力松弛、微动磨屑氧化、膜层生长——都只朝一个方向走，断电冷却也回不去（⚠ 这三条是方向单调的那几条，⛔ 不是劣化侧的全集；完整的五类全集在第 6 讲 6.1，其中「膜层生长」归在 6.1 的（c）镀层体系那一类里）。把一条「算得准、会复原」的量与一条「会长大、回不来」的量放进同一个 I²R 里，容量就只能按后者的寿命末期值去定。

这根钉子直接定死了三个动作：① 定容量按寿命末期，不按新品；② 余量要加在接触点这一侧——接触力保持、镀层体系、端子形制、防微动，⛔ 加在导体截面上对那一处接触点几乎无效；③ 验收判据必须含「耐久前后对比」这一档。⚠ 最常见的一个误判是：把「新品实测接触电阻合格」当成容量已经定住了。新品值与寿命末期值之间没有任何可推导关系，这是两条各自独立的判据链，⛔ 不能由一条推出另一条。至于接触电阻到底是多少，本课不给任何可取用值、不给任何典型值——它取决于端子形制、镀层体系、接触力、装配状态与寿命阶段，须按所用产品的数据表并由本项目实测确定。⚠ 口径说准一句：正文里唯一出现接触电阻数字的地方是第 6 讲 6.5 那个算例，那两个数是为走通算法而设的教学假设输入、已在原处标死，⛔ 禁止取用、⛔ 不得当成新品或劣化后的典型值。

钉子 B —— 「温升 30 K，合格」是一句不带三个限定词就不成立、也不可比的话。

三个限定词是：① 相对哪个环境温度基准——ΔT 是温升不是温度，规范给的 ΔT_spec 与「最高环境温度 + ΔT ≤ 全链最低耐温件」是两条互不相干的判据链，必须同时过，⛔ 不得由一条推出另一条；② 测的是哪个点——最热的接触斑点在毫米以下的尺度里，热电偶贴不到，读数永远是「可达点」的读数；③ 试样处于什么寿命状态——新品，还是耐久后。少任何一个，这个数既不能与另一次试验比，也不能拿去判合格。

⚠ 上面那句话里的 30 K 只是被点评的那张报告上的读数，本课不给任何温升限值：限值在「数十 K」这个量级上，具体数值、参考点定义与热稳定判据都属外部规范的条款内容，本课只写去向（第 3 讲）。钉子 B 同时定死两件事：本讲义里每一个温升数出现时都必须带这三项限定；试验大纲里的散热边界（导线截面、自由长度、走向、是否贴板、腔体开闭）必须写死，否则两次试验根本不在同一个口径上。⚠ 由此还有一个日常动作要改掉：把两份来源不同的温升报告直接比大小——它们的散热边界不同，就是两个不可比的量。

反钉子：那个 ΔT，不是这处连接的安全裕度。

有一句话听起来天经地义：「稳态热平衡算出来（或温升试验测出来）的那个 ΔT，就是这处连接的温度安全裕度」。它正是第 2 讲那套方法的产物，也是第 7 讲试验报告上的那一行。它是错的，而且会让人在三个场合做错，其中两个的动作方向恰好相反。

会做错的第一个动作：做完 ρ(T) = ρ₀[1 + α(T − T₀)] 的迭代，认定「正反馈已经算进去了」，于是不再做寿命末期的温升复测、不设接触电阻与接触压降的寿命判据。本课里有两条完全不同的正反馈，而它们极容易被当成同一条。第一条是 ρ(T) 的：温度↑→电阻↑→发热↑，它线性、可逆、有界——发散阈值在冷态温升 1/α ≈ 254 K（⚠ 这是冷态温升口径，⛔ 不是「温升到 254 K 才有危险」，绝缘早在此之前就烧穿了），远在任何工程温升之外；在第 2 讲那个教学算例的条件下，反馈本身只贡献 +2.9%（⚠ 那个算例里另有 +7.86% 来自环温基准修正，两段合计才是 +11%，⛔ 不得把整个 11% 记在反馈名下），断电就复原。第二条是接触劣化的：温度↑→接触力松弛、膜层生长、磨屑氧化→R_c↑→发热↑，它的时间尺度是小时到年、且不可逆，不出现在稳态热平衡方程里的任何一项。⇒ ρ(T) 迭代永远算不出热失控；把它当成「正反馈已覆盖」，等于用一个收敛的 10% 量级修正去替代一条真正会跑飞的回路。正确动作：ρ(T) 迭代照做（算例里那 +11% 的合计放大会实打实吃掉 11% 的载流余量，容量核算里必须算进去），但热失控这一侧只能靠耐久后复测 + 接触压降监测拦住，两者⛔ 不可互相替代。

会做错的第二个动作（方向恰好相反）：一听说「接触电阻恶化会正反馈到热失控」，就把余量无差别地加到整条链路上——加大母排截面、加粗线束、放大线鼻子。截面 A 只出现在本体电阻 R = ρL/A 里；而收缩电阻 R_constriction = ρ/(2a) 由接触斑点的等效半径 a 决定，a 由接触力与材料硬度决定，与导体截面无关。⇒ 钱、重量与布置空间全花在了不出问题的那一段上，而那一处接触点一分钱的改善都没有。正确动作：先判热点落在哪一类载体上（第 1 讲给出三类载体的分工对照），是接触点，就往接触力保持、镀层、端子形制、防微动这四个手柄上花；是分布式发热，才谈截面与散热面。

会做错的第三个动作：把宏观温升合格当成「接触斑点没事」。宏观 ΔT 是热平衡的结果，它对散热边界极其敏感——同一个连接器，在试验台上接一段又长又粗的导线自由悬空，与在车上接一段短导线塞进密封盒里，测出来的 ΔT 可以完全不同；换个边界，这个量就不可比。而接触压降 U_c = I·R_c 只跟接触状态有关，对散热边界的依赖弱得多，还能反推出接触斑点本身的温度——那个尺度上的温度是任何热电偶都测不到的。正确动作：温升试验必须同时报 ΔT 与接触压降，前者用于判限值，后者用于判接触状态与两次试验之间的可比性，⛔ 不许只报前者。

★ 三处的共同根源是同一句话：ΔT 是一个「此时此刻、此散热边界、此寿命状态」下的结果量，⛔ 不是这处连接的安全裕度。这句话会在第 2 讲讲完热平衡的当场再点破一次，并在「常见误区」里收口。

本课的射程：只讲 I²R + 接触电阻 + 被动散热平衡这一条链——怎么算、限值从哪里来、怎么降额与初选、怎么验证。与它相邻但不在本课射程内的方向（熔断器的保护配合与选择性、镀层与密封件的选型限值、耐久试验序列本身、整根导体的主动液冷方案、测量不确定度的方法本体等），本课只给类型与去向，⛔ 不给限值与判据；这条边界在第 1 讲末一次写死，免得读者拿本课的口径去做本课不敢担保的判断。

七讲的路线，次序由钉子 A 定：

• 第 1 讲　先定热点在哪——P = I²R 只有一个式子，但「R 是谁的 R」有三个互不相同的答案；母排、线束、连接器三类载体的最热点在哪、靠什么散热、什么随时间变，是三套不同的答案；
• 第 2 讲　再算温升——分布式发热用表面热平衡，集中热源用翅片热阻，两套式子⛔ 不许互套；ρ(T) 正反馈的闭式解、以及「该按稳态还是瞬态算」的判据也在这一讲；
• 第 3 讲　限值从哪里来——它不是一条，是几条互不相干的判据链，必须同时过、取最严者，而短板通常不在导体身上；
• 第 4 讲　线束的载流量与降额——降额因子远不止「环境温度」一项，而且它们能不能相乘是有条件的；
• 第 5 讲　母排的截面初选、铜铝选材与载流强化——电流密度 J = I/A 是定义式，本身不含任何热学信息；
• 第 6 讲　把「随时间变的那一项」单独拿出来讲——接触力从哪来往哪去、微动磨损、镀层体系，以及两条正反馈为什么必须分开讲；
• 第 7 讲　验证——温升试验大纲怎么写：测点怎么定、通电方式怎么选、散热边界怎么写死，以及为什么必须耐久之后再测一次。

读完这七讲，你手上应该有的不是一个「多少安培合格」的数，而是一套能自己判「这个数在什么条件下成立、什么时候作废」的口径。

第 1 讲　热在哪里产生：P = I²R 的三个 R，与三类载体各自的最热点

高压回路的温升问题，几乎所有人的第一反应都是同一句：算 I²R。这句话没错，但它只走了半步。真正决定「哪里先烧」的，不是这个式子本身，而是式子里那个 R 是谁的 R——同一份电流，流过一段母排本体、流过一处螺接搭接面、流过一个折弯或螺栓孔，产生的热在空间上的分布形态完全不同；而温升等于发热除以该处的散热能力，散热能力同样按分布形态各不相同。把三支混成一个「回路总电阻」乘 I²，算出来的是全段平均温升，可烧坏永远发生在最热点上。

所以本课的第一讲不算温升，只做一件事：把热点找出来，并把它们分类。这一讲要交出三样东西——三支发热的拆分（1.1~1.2）、「接触点最先烧」这句话的真正理由（1.3）、以及发热点与散热路径的两张全集与三类载体的分工对照（1.4~1.6）。后面六讲的次序全部由这一讲的结论定：先知道热在哪，才谈得上用哪套式子去算（第 2 讲）、拿哪条限值去卡（第 3 讲）、余量该加在哪一侧（第 4、5 讲）、什么东西会随时间变（第 6 讲）、验证要验什么（第 7 讲）。

1.1 P = I²R 只有一个式子，「R 是谁的 R」却有三个互不相同的答案

把焦耳热按 R 的来源拆开，得到三支：

① 本体电阻 R = ρL/A。它分布在整段导体上，发热沿长度铺开。这是三支里唯一一个设计阶段就算得准、且一辈子只随温度可逆变化的量——温度回来了，电阻就回来了。

② 接触电阻。它集中在若干个微米级的接触斑点上，单个圆形斑点的收缩电阻为 R_constriction = ρ/(2a)，a 是等效斑点半径（1.2 展开）。这个关系来自接触物理的经典专著（Holm《Electric Contacts》），来源级别是专著／手册，不是任何标准的条款——引用时要按这一级说话。

③ 被绕流抬高的局部电阻。螺栓孔、折弯、变截面、并联多片母排的边缘，这些地方电流线被挤压，名义截面 A 已经不是电流真正流过的那个截面，R = ρL/A 在此处直接失效，局部电流密度显著高于名义值 J = I/A。本课对这一类只给判据与定性后果，不给任何绕流系数——把绕流量化需要电流场求解，那不是本课的方法。

为什么必须拆成三支？因为三支的发热空间分布完全不同，而温升 = 发热 ÷ 该处的散热能力，散热能力也随分布形态而不同。分布式发热要用表面热平衡去算，集中热源要用两侧导体的翅片热阻去算，两套式子在第 2 讲会分开给，且不许互套。

易错点：拿供应商给的「回路总电阻」（端到端一个数）乘 I²，当成一个热源来估温升。那个数把三支混在了一起，更要命的是——它不告诉你热在哪里。一条链路可以总电阻完全达标，而其中一处接触面已经在冒烟。

1.2 接触电阻 = 收缩电阻 + 膜电阻：一个是几何与力学的，一个是化学的

两个金属表面看上去贴合，实际上只在少数几个微观凸起上真正接触，真实接触面积远小于表观面积。电流线在接近这些斑点时被强烈收缩、穿过、再散开——收缩这个过程本身就产生电阻，这就是收缩电阻（也叫集中电阻），单个圆形斑点为 R_constriction = ρ/(2a)。斑点表面通常还覆着一层氧化、硫化或有机污染膜，串联出膜电阻 R_film。两者相加才是工程上说的接触电阻。

⚠ 三个符号在这里一次钉死，全课不再改口（同名不同量必须分列）：R_constriction＝单个斑点的收缩电阻（Ω，Holm 关系 R_constriction = ρ/(2a)）；R_film＝膜电阻（Ω）；R_c＝一处接触点的接触电阻（Ω），即 R_c = R_constriction + R_film。⇒ 本课凡写 R_c 的地方一律指这个合计量——四线法量到的是它，U_c = I·R_c 里的也是它；⛔ 不得裸写 R_c 指代收缩电阻这一支。

区分它们不是术语洁癖，而是因为改善手柄完全不同：

• 收缩电阻靠接触力与材料硬度。接触力 F 上升 ⇒ 真实接触面积上升 ⇒ 等效斑点半径 a 上升 ⇒ R_constriction 下降。两种极端接触假设给出两个不同的指数：全塑性接触下真实接触面积 A_r = F/H（H 为材料硬度）⇒ a ∝ √F ⇒ R_constriction ∝ F^(−1/2)；弹性 Hertz 接触下 a ∝ F^(1/3) ⇒ R_constriction ∝ F^(−1/3)。⇒ 写成 R_constriction ∝ F^(−n)，n 落在 1/3 ~ 1/2 这条带里。★ 这条指数带是本课由上述两种极端假设推出的，不是任何标准或手册的拟合值；它只用来说明「接触力是主导手柄」这一件事，不得用它去反算某个具体接触力下的 R_constriction 绝对值。
• 膜电阻靠镀层体系与破膜。镀什么、镀多厚、插拔或紧固时能不能把膜擦破，是另一条完全不同的技术路线（镀层选型的限值不在本课，见 6.3——它给出类型与去向；1.8 那张口径边界表里也列着这一条）。

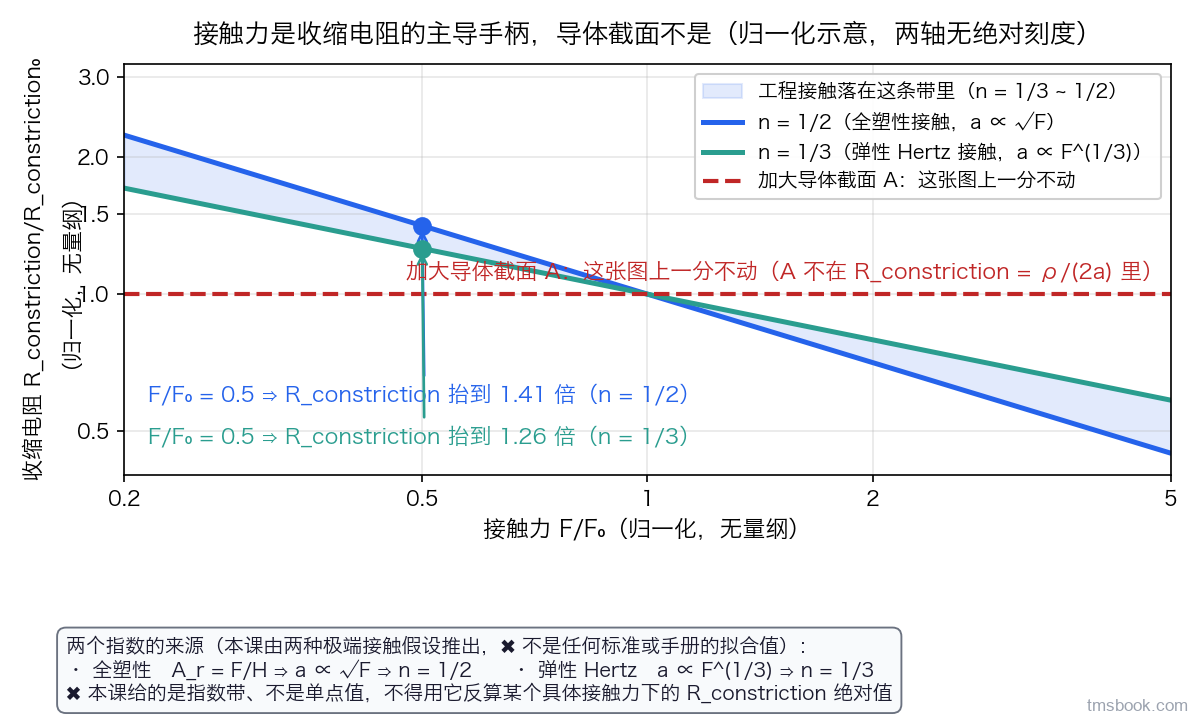

把指数关系画成归一化曲线，就能看清这一讲最要紧的一条：接触力掉一半，收缩电阻抬升约 1.26 ~ 1.41 倍（1.26 = 2^(1/3)，对应弹性接触；1.41 = 2^(1/2)，对应全塑性接触），而加大导体截面 A 在这张图上一分不动——因为 A 根本不出现在 R_constriction = ρ/(2a) 的任何一项里。这条结论会在后面几讲被反复用到：余量要加在接触点这一侧（接触力保持、镀层、端子形制、防微动），加在导体截面上对接触点几乎无效。

最后一句要记牢：接触电阻不是一个像电阻率那样的固有属性，它是随接触力、温度、时间、循环次数变化的状态量。正因为如此，本课不给它任何可取用值、任何典型值——新品的、寿命末期的，一个都不给（⚠ 第 6 讲 6.5 算例里那两个接触电阻数是为走通算法而设的教学假设输入，⛔ 禁止取用、⛔ 不是典型值）。它取决于端子形制、镀层体系、接触力、装配状态与所处寿命阶段，须按所用产品的数据表并由本项目实测确定。既然本课拒绝给它数，本课也就不用任何涉及它的倍数或数量级说法去支撑结论：论证「接触点最先烧」，靠的是下一节那三条不需要数值的理由。

1.3 「接触点最先烧」的三条真原因——都不是「集中发热所以功率密度高」

几乎所有人都会脱口而出一个理由：热集中在一个小点上，功率密度当然高，当然更热。这个直觉推不出结论，必须先把它排除掉，否则改善手柄会选错。

看一段截面均匀的导体上放一个集中热源：热量向两侧沿轴向导走，再从表面散掉，两侧各相当于一片半无限翅片。定义热扩散长度 L_f = √(kA / (h·U))（k 为导体导热系数，A 为截面积，h 为表面总换热系数，U 为散热周长），则单侧翅片热阻为

R_fin = 1 / √(h·U·k·A) = 1 / (h·U·L_f)

⚠ 下标口径在这里一次钉死，全课不改口（2.8 用的是同一套）：裸写 R_fin 即「单侧」翅片热阻（K/W）；两侧并联写 R_fin,2 = R_fin/2。⛔ 本课不写「R_fin,单侧」这种带中文下标的形式。

右边这个写法就是那个恒等式：单侧翅片热阻，恰好等于「把同样一份功率均匀摊在长度 L_f 的表面上散掉」的热阻；两侧并联，就等于摊在 2L_f 上。⇒ 把一份功率集中在一点，与把它均匀摊在两倍热扩散长度的导体上，宏观温升是同一个数。单靠「集中 vs 分布」这一条，推不出「接触点更热」。

用本课统一的算例条件走一遍（教学假设值，禁止取用）：40 mm × 5 mm 铜排，A = 200 mm²，散热周长 U = 0.090 m，铜导热系数本课统一取 k = 400 W/(m·K)，表面总换热系数取本课算例统一采用的 h_tot = 12.00 W/(m²·K)（这是一个教学假设值，它的完整口径与来由在第 2 讲给出，不对应任何平台）。代入得 L_f = 0.272 m、单侧翅片热阻 R_fin = 3.40 K/W、两侧并联 R_fin,2 = 1.70 K/W。这组数只对本算例的截面与这个 h_tot 成立——搬到线束上，k·A 小得多、外表面还被绝缘裹着，量级完全不同，不许照搬。（由 L_f 还引出一条「这一段能不能当孤立表面散热来算」的判据，是本课归纳的，第 2 讲会用它。）

排除了直觉，真正的三条原因是：

① 接触电阻会随时间单调增大，而且不可逆；本体电阻不会。本体电阻只随温度可逆变化，断电冷下来它就回去了。而接触力松弛、微动磨屑氧化、膜层生长这三条路径都只朝一个方向走——断电冷却之后，R_c 回不去。它是全链路上唯一一个会长大的电阻项。⚠ 这三条是方向单调的那几条，⛔ 不是劣化侧的全集：完整的五类（接触力的流失／微动磨损／镀层体系／界面冶金变化／装配一次性缺陷）在第 6 讲 6.1，本节说的「膜层生长」归在 6.1 的（c）里，⇒ 引用「那几条劣化路径」时请写清是这三条还是 6.1 那五类。

② 连接器所在位置的散热条件通常是全链最差的。塑料壳体导热差，密封腔里几乎没有对流，连接器又常被包裹、扎带绑住或塞在盒子里。发热侧未必最大，分母侧却最小。

③ 接触电阻的余量不可设计。本体电阻不够，加截面就是了，这是一个设计者手里握得住的变量；接触电阻不够，只能改接触力、镀层与端子形制——而这几样的实际值同时受装配质量与服役历程支配。一个你不能在图纸上直接写死的量，只能靠验证去守，这就是第 7 讲把「耐久后再测一次温升」当成必备一档的原因。

易错点：把「热点」这个词在两个尺度上混用。宏观热点指的是端子壳、母排段这一级，热电偶贴得到、宏观热平衡算得出；微观热点指的是接触斑点内部，尺度在毫米以下，任何热电偶都贴不进去，宏观热平衡方程里也没有任何一项描述它——那一层要靠接触压降去反推（第 6 讲）。两者的判据、量级与手柄都不同，混用会让你用一个测得到的数去替一个测不到的量作保。

1.4 发热点全集：沿「电流流过哪些导体」枚举，会漏掉哪四整类

找热点最自然的做法，是顺着电流路径把导体数一遍：母排 → 线束 → 连接器。沿这条线索数，必定漏掉四整类。漏掉的不会以「少了一条」的形式暴露，而是整类不出现——从头到尾没被提过，看起来却像是数全了。

（a）每一处可分离／可拆接口。螺接搭接面（母排对母排、母排对端子）、压接区（线鼻子或端子筒与股线之间）、焊接区（超声波金属焊／激光焊／摩擦焊）、插接（公母端子的弹性接触）。它们都不是「一根导体」，但每一处都是一个独立的 R_c。★ 最容易漏的是这一句：一根母排两端各有一个接触面——沿导体数的人把母排记成一个电阻，实际它是「接触面 + 本体 + 接触面」三段串联。本课射程：这一类全在，是本课核心。

（b）串在链路上的功能元件。熔断器——它本身就是设计好的发热体；接触器／继电器触点；分流器／电流传感器——分流器本身就是一个电阻，而且被自己加热之后还会污染它自己的测量。本课射程：熔断器只做发热侧（稳态温升不得顶到它的熔化特性曲线膝部这一条），它的分断能力与上下级选择性配合不在本课，本课不给任何判据与限值。接触器与配电盒级的热阻链见 E3-02 车载充电系统与高压配电盒热管理；逆变器盒内的非半导体热源（DC-Link 薄膜电容的 ESR 自发热、预充／泄放电阻、EMC 滤波件）见 E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源；PCB 铜箔与热过孔见 E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型。

（c）被绕流抬高的局部电阻。螺栓孔、折弯与变截面、并联多片母排的边缘（邻近效应把电流挤到外侧片）。这些位置 R = ρL/A 不成立，局部电流密度高于名义值。本课射程：只给判据与定性后果，不给绕流系数。

（d）不是 I²R 的热输入。电机壳、排气系统、地板下、被加热的钣金，通过辐射与传导给线束和母排加热。它一瓦都不出现在 I²R 里，却直接吃掉温升预算。这是「算式怎么查都查不出错、实测却明显更热」的最常见来源。本课射程：在，作为边界条件与线束降额因子处理（第 4 讲）。

1.5 散热路径全集：同一条路径，在两种情形下一个可忽略、一个是主项

发热找全了，还要把散热找全。温升是两者相除的结果，分母漏掉一条，结论一样会错。散热路径共六条：

(a) 表面自然／强制对流；(b) 表面辐射（在自然冷却场合它与对流同量级，是一个很便宜的手柄，第 2 讲展开）；(c) 沿导体轴向导热到相邻件；(d) 经安装点、支架、绝缘子传导到结构件；(e) 经绝缘层或护套的径向导热（⚠ 护套既是热阻也是散热面，而且它自己的耐温等级往往比导体低得多）；(f) 主动强化（风冷、局部液冷端子——本课只到被动风冷这条边界，见 1.8）。

其中 (c) 最容易被写反，值得单独说：

• 在一段足够长、均匀发热、边界也均匀的导体里，温度沿轴向处处相等 ⇒ 轴向净热流为零。此时只算表面散热是对的，把轴向导热算进去反而是重复计账。
• 而在一个集中热源上（接触面、螺接点），两侧导体就是两片翅片，轴向导热是主散热路径，热阻按 1.3 给的 R_fin 算——两侧导体是并联的两片，⇒ 这里要取的是 R_fin,2 = R_fin/2，⛔ 不是单侧那一档。

⇒ 同一条路径，在两种情形里一个可忽略、一个是主项。把其中任何一句搬到另一边，都是量级级别的错。所以本课不写「轴向导热总是主路径」这类话——判断的前提是「这处发热是分布的还是集中的」，这正是 1.1 那三支拆分的用处。

易错点：拿「母排温升算法」去算一个端子的温升。端子很短、两侧接的是细导线（k·A 小得多），它自己的表面积也小，表面散热几乎不起作用，主路径根本不是同一条。

1.6 三类载体分工对照：母排、线束、连接器是三套答案

把前面几节的结论按载体收成一张表。这张表是本课后面全部分工的依据：

	发热在哪、最热点在哪	靠什么散热	什么随时间变
母排	分布在本体，并集中在螺接搭接面上；最热点通常在搭接面	自身表面对流与辐射（裸露或半裸露、周长大）+ 经支架传导	搭接面的扭矩衰减与镀层状态
线束	分布在导体全长；成束之后最热点在束芯的导体上	先穿过绝缘层的径向热阻，再从护套外表面散出；成束后芯部导体的对流面为零	护套老化与压接区
连接器	集中在接触斑点上	主要靠两侧导体轴向导走；塑料壳体与密封腔基本不散热	接触力、膜层与磨屑——变化幅度最大的一类

三条差异，各自决定一件事：最热点位置不同 ⇒ 热电偶该贴哪里不同（第 7 讲）；散热主路径不同 ⇒ 用哪套式子不同（第 2 讲）；随时间变的项不同 ⇒ 验证方式不同（第 6、7 讲）。后面四讲正是按这张表拆的。

易错点：把三者的允许温升当成同一个数。它们各自的短板件不同——母排常常是相邻的绝缘支架，线束常常是护套，连接器常常是壳体与密封件。限值该怎么取，第 3 讲专门讲。

⚠ 还要提醒一句：「母排／线束／连接器」这个三分法本身也不是全集。沿它数，还有五类件会落在外面：（a）编织带与叠层软连接（用于吸收公差与减振，其散热周长与等效导热与硬母排完全不同）；（b）电池包内的 CCS／FPC 汇流件（薄铜箔，散热靠贴合面而不靠周长）；（c）铜铝过渡片／双金属接头（它既不是铜排也不是铝排，是第三类件）；（d）穿墙件／贯穿套管（穿钣金处同时是电气、密封与热的三重界面）；（e）分流器与电流传感器（本身载流、本身发热）。本课对三类主载体讲全套算法；(a)(c)(e) 只点名其存在与它们同三类主载体的差别（(c) 在第 5 讲展开）；(b) 的去向是 E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型 与电池包板块，(d) 的去向是 I2-02 管路走向、固定与整车集成布置。

1.7 电流量级：「数百安」是一个量级带，不是一个取值

要对 I² 这一项有量级感：乘用车直流快充链路上的电流在数百安这个量级带上。★ 这是量级，不是取值——本课不给任何具体的接口额定电流档位。

为什么不给：这些档位属于充电连接装置类标准的条款内容（[GB/T 20234] 系列与 [IEC 62196] 系列），本课没有独立核对过这些标准的原文，因此只写标准号与去向，版次与年份以现行目录为准，引用前须核；也要留意它们的射程——这两个系列管的是充电连接装置，不能拿它们的条款去管车内的母排或普通高压连接器。至于具体的电流曲线（峰值多大、随 SOC 怎么阶梯下降、每一档持续多久），那是平台相关量，取决于电池与充电策略标定，须按 B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡 的极端工况定义确定。

顺带记住一个方向性的差别，它会一直影响到第 2 讲选稳态还是瞬态：直流快充是短时大电流，要拿持续时间与热时间常数比才知道它进不进稳态；交流慢充电流低一个量级但可以持续数小时，必然进稳态。两者对温升的意义是相反的，不能只看电流谁大。

易错点：拿枪端或接口的额定电流，当成车内每一段导体的设计电流。链路上有分支、有并联支路、各段的占空比也不一样——每一段的设计电流要按它自己实际承担的那一份来定。

1.8 本课的口径边界：讲哪一条链，哪些方向只给去向

本课讲的是一条链：I²R 发热 + 接触电阻 + 被动散热平衡，以及围绕它的限值、降额、初选、劣化与验证。以下十一个方向本课只给类型与去向，不给限值、不给等级号、不给条款内容。⚠ 这张表是完整的一次枚举——正文后面凡是写着「本课只给类型与去向」的方向，都能在这张表里找到对应的一条；⛔ 如果某个方向不在这张表上，那不是「它在本课射程内」，而是这张表漏了，请按本表的口径处理并回报。

1. 主驱逆变器盒内的非半导体热源（DC-Link 薄膜电容的 ESR 自发热、预充／泄放电阻的脉冲能量口径、EMC 滤波件）⇒ E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源。本课只把母排温度当成它们的边界条件交出去。
2. 配电盒级的热阻链、充电链路两条路径的热源排序、充电口 NTC 布点与降功率标定 ⇒ E3-02 车载充电系统与高压配电盒热管理。⚠ 这里的分工要说清楚：本课是这套方法与口径的属主，E3-02 车载充电系统与高压配电盒热管理 是它在充电链路场景下的应用与热点排序，两门不各写一遍算法。
3. 整根导体做主动液冷（同轴包覆、伴行管、端子直冷）的载流量口径 ⇒ N1-03 充电桩/超充设备侧热管理。本课全部限于车内被动风冷导体；第 5 讲会提到的「液冷端子」只是一种局部散热强化手段，不是把整根导体的载流量口径换掉。
4. 熔断器的分断能力与上下级选择性配合：本课只做发热侧（1.4(b) 那一条），保护配合不给判据、不给限值。
5. 温度测量的不确定度体系（热电偶等级与冷端补偿、贴附方式与胶层热阻、红外的发射率与空间分辨率）⇒ L7-01 测量技术：热电偶/红外/PIV/流量测量。第 7 讲会说清「必须报什么」，但不确定度的方法本体在那门课。
6. 耐久序列本身与失效分析（振动、热冲击、温湿、插拔、电流循环怎么排）⇒ L1-04 振动、热冲击与耐久台架试验、I6-02 密封与接头寿命设计与加速试验对标。本课只规定「验证必须含耐久前后对比」这一档。
7. 镀层的选型限值与厚度（镀什么、镀多厚、各镀层体系的等级号）⇒ G11-02 快接（quick connector）结构与密封选型、I6-02 密封与接头寿命设计与加速试验对标。本课只给四种常见镀层的短板各落在哪一件事上（6.3），⛔ 不给厚度、不给限值、不给等级号。
8. 电偶腐蚀的防护工艺体系（密封、防潮、涂覆的工艺与验收）⇒ H6-02 阳极氧化、锌层与电偶腐蚀防护。本课只给「三个条件同时成立才发生、手柄是断掉第三条」这条机理（5.7），⛔ 不给工艺参数。
9. 控制侧降功率/中止阈值的整定⇒ K5-07 诊断与保护阈值的整定、验证与复验（充电口测温布点⇒ E3-02 车载充电系统与高压配电盒热管理）。⚠ 它是标定出来的动作点，与材料耐温限值是两回事（3.4(f)、6.7），⛔ 不可互相当成对方。
10. 可触及表面的合规判据（可触摸温度的限值与分级）⇒ M4-03 安全法规（可燃工质/高压/热失控）合规。本课只把它立成第三条独立判据链（3.3），⛔ 不给限值。
11. 「用可测量去估计测不到的热点」这套方法论本体⇒ E1-07 电机不可测温度的在线估计与热保护标定：绕组热点、磁钢温度与退磁保护（⚠ 该课以电机绕组热点为对象，方法论同源，⛔ 但其模型参数不可移植到端子上）。本课只给「承认测不到、换一个能测的量」这条处置（7.3）。

⚠ 另有两条不是「去向」而是「本课不量化」的边界，一并写在这里免得混读：绕流系数（螺栓孔／折弯／变截面／并联片边缘，本课只给判据与定性后果，1.1③、1.4(c)）与 R_ac 的求解（本课只给「什么时候必须换用 R_ac」这条判据，怎么算去 E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源、E1-01 电机水冷（机壳水道）设计与换热强化，2.10）。

本讲小结：P = I²R 里的 R 有三个答案——本体（分布、可逆、算得准）、接触（集中在微米斑点、会长大、余量不可设计）、绕流（R = ρL/A 在那里就不成立）。接触电阻 R_c = 收缩 R_constriction + 膜 R_film，收缩由 R_constriction = ρ/(2a) 与接触力定，与导体截面无关；接触力掉一半，收缩电阻抬升约 1.26 ~ 1.41 倍。「接触点最先烧」的真原因是三条：R_c 会不可逆地长大、连接器的散热条件通常是全链最差的、以及它的余量不可设计——不是「集中发热所以功率密度高」（那条被集中—分布恒等式排除了）。发热点全集提醒你四整类会被整类漏掉，散热路径全集提醒你轴向导热在两种情形里地位相反；而母排、线束、连接器的最热点、主散热路径与随时间变的项，是三套不同的答案——后面六讲就是照这三套答案拆的。
