E2-06 主驱逆变器盒级热设计：DC-Link 薄膜电容与非半导体热源

课程代码 E2-06 · 板块 E 电驱与电力电子热管理 / 电控/功率半导体散热 时长 约 3.5 小时（6 讲） 前置 E2-01 逆变器/IGBT 散热设计与冷板；A1-06 热阻网络法与集总参数建模入门；体系外前置（需自备）：三相 PWM 逆变器与调制基础（调制比、功率因数、SVPWM） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 E2-06 大纲的完整展开版

---

引言：那几十瓦按占比排在末位，按温限余量排在第一

一台 800 V 平台的主驱，夏天跑长坡、低速大扭矩，反复限功率、动力回退。在线估的结温离上限还有十几 K，冷却液流量、进口水温、冷板压降查下来全在设计范围内，模块选型也没有问题。整车侧于是提出「再给一点水温余量」，而那条回路是电机与电控共用的，给不出。

这类问题的根子常常不在半导体上，而在盒级热账根本没有做。不做的理由几乎总是同一句：盒内那些非半导体的件——DC-Link 薄膜电容、预充与泄放电阻、EMC 滤波件、驱动板与隔离电源、电流传感器、母排端子——加起来只占模块损耗的个位数百分比，交给整车回路也不过让冷却液多升零点几度，不值得单列一张表。这句话本身没有算错：按本课的教学假设值（分子与分母同取最恶劣的格 B 那一个工况点，⛔ 不是额定工况），非半导体项合计 120 W，模块损耗 3.0 kW，占比 4.0%；把这 120 W 全部交给整车回路，按 ṁ·c_p = 500 W/K 折算，冷却液不过多升 0.24 K。错的不是这笔账，是这笔账回答的不是要问的那个问题。

全课的第一根钉子就钉在这里：决定「要不要管非半导体热源」的判据是逐件的温限余量 ΔT_margin（单位 K），不是它占模块损耗的百分比（单位 %）——按这两个判据排出来的两张表，第一名不是同一件。还是那 120 W：其中 51.6 W 落在 DC-Link 薄膜电容上，而在同一个工况点上，那个件的芯温余量是 −18.1 K（已经超限），功率模块的结温余量还有 +14 K。按占比排序，非半导体这一整块排在末位、随手可以划掉；按余量排序，它排第一，而且它就是那台车限功率的原因。两个量的分母根本不同——占比的分母是盒内总热，一个公共分母；温限余量的分母是各件自己的温限，各有各的分母。⛔ 用一个公共分母排出来的名次，回答不了一个按各自分母判定的问题。⇒ 盒级热账的产出不是「多几度水温」，而是一张逐件的温限余量表。

这根钉子与前置课 E2-01 逆变器/IGBT 散热设计与冷板 那条「散热瓶颈看各段的温升贡献 P·R，不看热阻 R」是同一条纪律的盒级版本：把一组量并排列出来就按数值大小排序，是最省力也最容易出错的一步。⚠ 反向也要防：知道电容要紧之后，不要走到另一个极端、把盒内每一件都做到 CFD 级——正确顺序是先按温限余量排出名次，再决定谁值得细算。

第二根钉子紧接着来，它决定这张余量表可不可信：电容芯温 T_hot 测不到，它是「算」出来的；而这个算法有三个必须同时闭合的环，任一环破，算出来的余量都偏危险侧——偏高，报「还有余量」。

• 环一：工况要扫，不要设，而且要扫的目标函数是 P_cap 不是 I_cap,rms。这是本课归纳的一条判据，⛔ 不是既有条款。教学假设值下两个候选格的排序正好对调：格 A 的 I_cap,rms = 189.1 A、P_cap = 46.6 W，格 B 的 I_cap,rms = 156.9 A、P_cap = 51.6 W。电流小的那一格反而更热，因为它的频谱落到了更贵的频段上。用电流排序就收工，漏掉的恰恰是真正最恶劣的那一格，而且漏的方向是低估。
• 环二：ESR 要按频段分段累加。ESR 是频率的函数，教学假设值下同样 1 A rms 落在 40 Hz 比落在 10 kHz 贵 11.3 倍（14.09 mΩ 比 1.2516 mΩ）。把格 B 那 156.9 A 全按开关频段的 ESR 一刀切折算，得到的是 30.8 W 而不是 51.6 W。
• 环三：R_th 与 T_ref 必须同源。壳温配 R_th(hot–case)、端子温配 R_th(hot–terminal)，混用一次，就把 −18.1 K 的超限报成 −5.2 K——一个「还差一点、再观察观察」的结论。

三个环有一个共同的性质，也是它们值得单独立成一根钉子的原因：三种错都不报错。量纲对、量级对、每一步都在合理范围里，算出来是一个看起来完全正常的芯温。⇒ 收口的自检只有一条，而且第 4 讲会把它写成可以在台架上现场做的动作：壳温口径与端子口径这两条同源路径，必须给出同一个芯温；对不上，说明埋点位置或热阻定义面至少有一个不对，⛔ 不许改热阻去凑。

本课最容易被读反的一条

「电压加速指数 n≈7~9.4 远大于温度项 10 ℃ 法则的斜率 ⇒ 降温没用，只要在电压侧降额就行。」

这句话几乎一定会被读出来，因为寿命式 L = L0·(V0/V)^n·2^((T0−T_hot)/10) 把两个指数并排摆在同一行，人的第一反应就是比大小：一个是 8，一个是 1/10。但这两个指数挂在不同的自变量上，量纲根本不可比——n 乘的是电压的相对变化（%，无量纲），10 ℃ 那一项乘的是温度的绝对变化（K，有量纲）。比它们的斜率，等于问「每涨一成」和「每升一度」哪个更陡：问题本身不成立。要比，必须先换成同一种货币。换算率是本课由该寿命式推得的（⛔ 不是既有条款）：ΔT_equiv = 10·n·log₂(1/(1−x))——x = 1% 的电压降额只相当于 1.01 / 1.16 / 1.36 K 的降温，x = 10% 相当于 10.64 / 12.16 / 14.29 K，三档分别对应 n = 7 / 8 / 9.4。换完之后，结论通常确实偏向电压侧（选型上加一档耐压，往往比从热路径上抠出十几 K 便宜），⛔ 但那是按本项目两侧的实际代价算出来的结论，不是从「8 比 0.1 大」读出来的。⚠ 还有一处基准：上面那组换算值标定的是「把工作电压 V 降下来」，而「加一档耐压」改的是寿命式里的参考电压 V0（换型号）——两者 ⛔ 不是同一个动作，能不能互相折算、按什么条件折算，5.5 给出。

读反之后会做错的动作有两个，第二个贵得多：

① 砍掉电容散热与布置改进的预算——不把电容移进冷板投影的上游、不加大端面喷镀到端子的导热截面、不做共冷板与共腔的热耦合建模，只在选型表上把耐压提一档，就认为寿命账已经补平。

② 拿寿命收益去抵一条根本不能抵的硬约束。温度在本课有两个身份：作为寿命项，它可以与电压按上面那条换算率折算；作为温限项，它是硬边界，电压降额一分钱也抵不了。教学假设值下芯温 118.1 ℃、上限取 100 ℃，余量 −18.1 K——无论把耐压加到多高，这 18.1 K 一分不少，电容照样先触限、连续功率照样被卡住。两个身份用的是同一个符号 T_hot，写在纸上长得一模一样，处置却完全相反；⇒ 顺序只能是先过温限这道硬门，过了才轮到排寿命账的优化顺序，反过来会得到一个「寿命十年、但连续功率上不去」的方案。⚠ 还有一处反向要防：换更高耐压的型号通常连带更大的卷绕体、更低的 ESR 与更低的 R_th，芯温也会跟着降——所以电压侧那一步的收益 ⛔ 不能只按寿命式记账，必须回头重算 P_cap 与芯温。

★ 另有一条同源的反向陷阱，第 2 讲会一并点破：「低速大扭矩 = 高调制比」。低速意味着低反电势，调制比 M 反而偏低。按「全力输出就是调制到底」只核 M≈1 那一角，会整格漏掉真正的最恶劣点——上面格 B 的 M 只有 0.22。

本课的射程：从冷板往盒里接着算

E2-01 逆变器/IGBT 散热设计与冷板 的损耗只算到通态与开关、热路径只算到模块冷板。本课从冷板往盒里接着算，是它的盒级补集：把「模块损耗」升级成「盒级热负荷 P_box」，把盒内那一整类非半导体热源列全、记账，再从中挑出温限最紧的那一件——DC-Link 薄膜电容——一路算到它的芯温余量，最后与结温余量并列成一张表做裁决。

本课定量做的分两层，⛔ 两层不要混成一句：第一层「算到判据」的只有一件——电容自发热 P_cap，以及由它折算出的芯温 T_hot 与余量，全课只有它一路走到裁决；第二层「只给记账口径」的有四项——预充电阻（③）、泄放电阻（④）、栅极驱动（⑧）、电流传感器（⑪），第 1 讲各给一条恒等式或算式与一个教学假设数（160 J / 3.2 W / 6.0 W / 8.7 W），它们只进热账，⛔ 本课不给它们的限值与判据。本课点名其存在、计入热账，但只写去向不给判据与限值的包括：EMC 磁件的铁损与铜损机理归 E3-01 OBC / DCDC 散热设计；母排、端子与接触电阻的温升核算归 E5-04 高压连接器、线束与母排的温升管理（本课只把母排温度当作电容端子与壳体的边界条件接进来，⛔ 不重算，重算等于重复建设且两处口径会打架）；预充电阻的脉冲热容、绝热温升与允许连续次数归 E3-02 车载充电系统与高压配电盒热管理（⚠ 本课在 1.3 给它的单次耗散能量恒等式 E ＝ ½·C·U_bus² 属上面那一层「记账口径」，⛔ 不是判据与限值，两者不矛盾）；板级铜厚、热过孔与器件避让归 E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型；凝露的成因与防治归 D5-03 电池包防潮、冷凝水与 IP 防护 与 E5-02 激光雷达、摄像头的温控与防凝露（⚠ 那两门的对象分别是电池包与外置传感器，射程不同，⛔ 不得直接搬用其防护等级与措施）；功率模块侧的寿命与功率循环归 E2-07 功率模块热可靠性与寿命评估：功率循环、任务剖面与 AQG 324；分级保护的机制、迟滞防抖与观测器本体归 E2-05 结温估计、热保护与主动降额策略（本课只向它交付「电容芯温」这一个被保护量、它的估算方法与置信度边界）；总成温限清单与冷却液入口温度需求分别归 E4-01 电驱三合一/多合一集成热设计 与 E4-02 多合一冷却回路共用与温度协调。同一条直流母线上其它部件注入的纹波与母线 LC 谐振的放大，本课只声明其存在，去向记为 E3-02 车载充电系统与高压配电盒热管理 与 N1-01 800V 高压平台热管理挑战；把大幅纹波故意灌进高压回路的脉冲自加热场景去 D3-02 脉冲自加热（交流自加热）低温快速升温，本课只做驱动与发电工况。

前置是 E2-01 逆变器/IGBT 散热设计与冷板（逆变器散热与冷板）与 A1-06 热阻网络法与集总参数建模入门（热阻网络法与集总参数建模）；此外还需要三相 PWM 逆变器与调制的基础（调制比、功率因数、SVPWM），这一块体系外自备，本课不代讲、只用其结果。⚠ 但有一个口径必须回问：调制比 M 的归一化定义随调制方式变化，同一个工况按 SPWM 与按 SVPWM 定义的 M 数值不同，而表面读数一模一样（都是 0~1 之间的一个数）；第 2 讲开头会先声明本课取哪一套，⛔ 不许直接收下一张标着「M」的工况表而不问它的基准。

还有一条取值口径要在开头说清：本课要用的四个关键量——电容芯温上限、ESR-f 曲线、纹波电流降额曲线、电压加速指数 n——都不在任何标准里，一律以供应商规格书的现行版本为准，⛔ 不得引用通用限值，也 ⛔ 不得写成「按某标准规定芯温不超过多少度」这类句子。相关标准与体系本课只在收尾处写去向，⛔ 不写条款内容；版次与日期以现行目录为准，引用前须核。

⚠ 关于本引言与全课出现的每一个数。它们同属一套教学假设值（C、U_bus、f_sw、ESR、热阻、芯温上限、模块损耗、水流热容等成套给出，第 1 讲首次使用之前集中列出）。这套值只保证内部自洽与量级合理，⛔ 不对应任何平台、任何产品、任何牌号，禁止被当作可取用的数抄走。换一套假设值，上面所有的数都会变；但三条结论的方向不变——按 I_cap,rms 与按 P_cap 排出来的两张表第一名会对调、单一频段折算系统性偏低、混用参考面系统性偏低。本课要教的是这三个方向，不是这些数。

全课六讲怎么走

第 1 讲　盒级热账：模块损耗 ≠ 整盒热负荷。先把盒内热平衡项的全集画出来（⚠ 沿「功率半导体」这一条线索枚举，漏掉的会是整整一类，而不是少一条），再写记账式 P_box；说清热源清单与热平衡式不是同一张表——后者还要列谁在带走热、谁在灌热进来，而壳体与机舱环境那一项方向可正可负。稳态件与脉冲件分两张表核。全课的符号约定也在这一讲钉死（L 只表示寿命、寄生电感一律写 L_σ，四个频率与全部温度一律带下标）。

第 2 讲　纹波电流：来源、频谱分解与最恶劣工况定位。纹波从哪来、为什么只能由 DC-Link 电容就近承担；频谱为什么必须分成开关频段与低次分量两块；用解析式在 (M, cosφ, I_ph) 网格上把工况扫一遍，以及本课对目标函数的那处修正——要扫的是 P_cap。最后把最恶劣电流与最恶劣热边界叠加，⛔ 不许各取一半。

第 3 讲　ESR(f,T) 与 P_cap 的逐段累加。ESR 为什么不是常数、介质项与欧姆项在哪里交叉；取单点 ESR 的两种错法方向相反、⛔ 不存在取中间值的折中；分段的分辨率由曲线斜率定；ESR 还随温度变，P_cap 与 T_hot 要迭代到自洽，以及判它收不收敛的那个无量纲数。

第 4 讲　从 P_cap 到芯温：各向异性热路径、参考面同源与降额曲线。卷绕体不是芯片，⛔ 一维串联链在结构上就不适用；参考面必须与热阻同源（钉子乙的第三环），以及那条现场自检；芯温测不到怎么办、埋点位置能不能与热阻定义面对上；规格书那条纹波电流降额曲线的三个隐含条件，以及它在多频段纹波下为什么只能当粗筛。

第 5 讲　退化与寿命：自愈清除、ΔC/C 判据与两个指数。金属化薄膜的失效是渐变不是台阶；湿气这条第二路径；双因子寿命式的三个参考点必须成套取自同一份规格书；薄膜与铝电解的分野在电压加速指数量级，⛔ 两套口径不得互套；本讲显式点破上面那条反钉子——先换货币、先过硬门、再算收益。

第 6 讲　布置、热耦合与温限裁决：电气要近、热要远。寄生电感 L_σ 决定关断过电压尖峰，所以「电容紧贴模块」是硬起点不是可让的自由度；而紧贴的往往正是盒内最热的两个面。共冷板与共腔的热耦合要显式建模，盒级 CFD 必须保留腔内空气域与表面辐射。最后把结温余量与芯温余量并列成余量表——⚠ 两行必须在同一个工况点、同一份热边界上算出来——并给出它真正的用法：余量不是静态排名，而是看能不能在两个件之间交易。⛔ 本课的结论不是「电容总是约束者」：常态下仍然是结温，只有在纹波最恶劣叠上高液温时电容芯温才可能反超。

收尾把关键公式、典型案例、常见误区、动手做与小结合在一起：案例是那台长坡限功率的车，三条根因恰好各破钉子乙的一个环；动手做的四件交付物之间有三条必须闭合的自洽检查，做完可以自己判对错。

第 1 讲　盒级热账：模块损耗 ≠ 整盒热负荷

这一讲要交出的不是一张更长的损耗表，而是四件事：记账口径——盒级热平衡该怎么写，它与「热源清单」为什么不是同一张表（1.1）；判据——做这本账的理由不是冷却液多升那零点几度，而是这几十瓦落在哪几个件上（1.2）；分类——稳态件与脉冲件为什么不能塞进同一张 I²R 表，以及常驻项为什么在轻载时反而更显眼（1.3、1.4）；归属——几项最容易被记到错误位置的损耗，它们各自走哪条热路径、由谁负责核算（1.5~1.7），以及这本账最后交到谁手上（1.8）。

⚠ 次序是有意排的。这一讲每一节的输出都是后面几讲的输入：1.1 的全集决定了后面有没有整类热源被漏掉，1.2 的判据决定了后面把算力花在谁身上，而 1.8 的三个接口决定了这本账算完之后有没有人真的用得上。⇒ 这一讲写错的地方，后面不会报错，只会让一个看起来完整的结论静静地偏向一侧。

1.0　先把符号钉死：全课统一的写法

本课要同时处理电学量、频率量与温度量，其中有三对符号只差一个下标而量纲完全不同。⛔ 全课按下表书写，不许裸写歧义形式。

符号	含义	单位	纪律
L	寿命	h	⛔ 全课只作此义
L_σ	换流回路寄生电感	H	⛔ 禁止省下标写成 L
f₁ / f_sw / f_k / f_c	基波 / 开关 / 频谱第 k 段 / 介质项与欧姆项的交叉频率	Hz	⛔ 禁止裸写 f
T_hot	卷绕体芯温（热点）	℃	电容侧被判定的量
T_j / T_case / T_terminal	结温 / 壳温 / 端子温	℃	⛔ 禁止裸写 T
T_ref	泛指所取的参考面温度	℃	必须与所配热阻同源
T_amb / T_fluid,local	机舱环温 / 本件处的局部液温	℃	T_fluid,local 口径沿用 E2-01 逆变器/IGBT 散热设计与冷板，本课不重新定义
R_s	ESR 的欧姆分量	Ω	⛔ 禁止裸写 R
R_th(hot–ref)	芯点到某参考面的热阻	K/W	括号里的参考面必须写出
R_bleed / R_precharge / R_shunt	泄放 / 预充 / 分流器电阻	Ω	—
C	电容	F	比热一律写 c_p
n	电压加速指数	无量纲	⛔ 禁止用 n 表示谐波次数；频谱段序号用 k、开关位数量用 N_sw
P_box / P_cap / P_module / P_plate	盒级热负荷 / 电容自发热 / 模块损耗 / 整块冷板上所有件的总损耗	W	P_plate 与 E2-01 逆变器/IGBT 散热设计与冷板 同名同义，⛔ 本课不重新定义
tanδ / tanδ_d	规格书给的整体损耗角正切 / 其介质分量	无量纲	⛔ 两者不得混用
ΔC/C	容值相对变化	—	全课写成负值一侧（容值下降为负）
M	调制比	无量纲	归一化定义随调制方式变化，本课取哪一套在第 2 讲声明
U_bus / V / V0 / V_now	直流母线电压 / 第 5 讲寿命式里的工作电压 / 规格书参考电压 / 降额前的工作电压	V	对 DC-Link 电容而言 V 与 U_bus 是同一个物理量（本课算例 V ＝ U_bus ＝ 800 V，V_now 即降额前的那个 800 V）；V0 是规格书那一套参考点里的电压，只与 V 以比值出现，⛔ 不得把 800 V 当成 V0
L_cable	电池到逆变器的高压线束等效电感	H	⛔ 与换流回路寄生电感 L_σ 不是同一条回路的电感（一条在盒外、一条在换流回路内），两者都禁止省下标写成 L
x_load / x	归一化负载（I / I_额定，1.4）/ 电压降额比例（第 5 讲，相对当前工作电压的降幅）	无量纲	⛔ 归一化负载一律带 _load 下标；裸写的 x 全课只作「电压降额」这一义
i / m	瞬时电流（i(t)、i_dc、i_ac、i_cap）/ 迭代轮次	A / —	⛔ 迭代轮次一律写 m：⛔ 不得写 i（i 在第 1、2 讲是瞬时电流），也 ⛔ 不得写 k（k 是频谱段序号）
a / b / c（仅 1.4）　γ₁ / γ₂（仅 2.4）	1.4 占比模型里的恒定块、随负载块与分母系数 / 2.4 把解析式平方后记下的两个纯数常数	1.4 三者带功率量纲 · γ 无量纲	⛔ 两组不得互借字母：2.4 的两个常数一律写 γ₁ ＝ √3/(4π)、γ₂ ＝ √3/π，⛔ 不写成 a、b

三对最危险的撞名，说清为什么值得单列：L 与 L_σ——一个是小时、一个是亨，只差一个下标，而它们分别出现在寿命账与布置约束两处；四个 f——第 3 讲的整条论证建立在「这一段电流落在哪个 f 上」，裸写一个 f，论证读起来照样通顺，但结论会差倍数；n 与 k——n 若被顺手借去表示谐波次数，会与电压加速指数在第 5 讲当场撞车，而两处都能算出一个数来，没有任何东西会报错。

本讲用到的教学假设值（⚠ 本组数值为教学假设，只保证内部自洽与量级合理，不对应任何平台、任何产品，⛔ 禁止取用）：C＝500 µF · U_bus＝800 V · f_sw＝10 kHz · P_module＝3.0 kW · ṁ·c_p＝500 W/K · R_bleed＝200 kΩ · R_shunt＝25 µΩ · Q_g＝5 µC · ΔV_ge＝20 V · N_sw＝6 · T_hot,max＝100 ℃。⚠ 全课算例共用同一套假设值，同一个量在正文与图上取同一个数、同一个舍入。换一套假设值，各处的数都会变，但本课三条结论的方向不变——这一点在用到它们的地方会各自再说一次。

1.1　记账口径：P_box 是一张平衡式，不是一张热源清单

是什么。盒级热账要做的第一件事，是把「模块损耗」升级成「盒级热负荷」。写成一张记账式：

P_box ＝ Σ_i P_module,i ＋ P_cap ＋ P_R(precharge/bleed) ＋ P_EMC ＋ P_board+aux ＋ P_sensor ＋ P_busbar

它的用途只有一个：给整车冷却回路提散热量与入口水温需求。E2-01 逆变器/IGBT 散热设计与冷板 的账算到「冷板把热交给冷却液」为止，本课从冷板往盒里接着算，是它的盒级补集。

为什么记账式与热源清单不是同一张表。热源清单只回答一个问题：谁在发热。而热平衡还要回答另外两个：谁在把热带走、谁在把热灌进来。把控制体画在整个逆变器盒的外壳上，穿过这个边界的通量至少有四条：① 冷却液带走的那一份（单向出，就是要报给回路的 P_box）；② 壳体与机舱环境之间的对流与辐射；③ 三合一里减速器油腔／电机端盖经壳体的传导；④ 盒外母排经高压连接器与线束的传导。

★ 后三条方向可正可负。以第 ② 条为例：高负荷时冷却液温度可以高于机舱温度，此时盒体外表面是一个散热面；冷启动时方向恰好相反，机舱在往盒里灌热。⇒ ⛔ 不得默认盒体总在向环境散热——那个默认值在冷启动那一格上是反的，而它不会以「算错了」的形式暴露，只会让冷启动工况下的盒内温度被一致地低估。同理，第 ④ 条的方向取决于盒外母排与盒内端子两端的温差，第 ③ 条取决于油腔与电子腔的温差。

热源全集：沿一条线索数必漏，且漏的是整类。最常见的枚举方式是沿「功率半导体」这条线索往下数——IGBT／SiC 的通态与开关损耗、二极管的通态与反向恢复损耗。数完之后清单看起来是完整的，因为漏掉的那些不在这条线索上，它们是整类不出现，而不是某一类里少一条。本课的热源全集共十七项：

① 功率半导体（通态与开关、二极管通态与反向恢复；机理与算法去 E2-01 逆变器/IGBT 散热设计与冷板，本课只取其结果）　② DC-Link 薄膜电容的 ESR 自发热　③ 预充电阻（脉冲件）　④ 泄放／放电电阻（稳态常驻）　⑤ 主动放电电路（脉冲）　⑥ 串联电容组的均压电阻（稳态常驻）　⑦ EMC 滤波件——共模扼流、差模／母线扼流、X 电容、Y 电容、屏蔽与接地路径　⑧ 栅极驱动损耗（落在驱动电阻与驱动 IC 上，不在芯片上）　⑨ 控制板（MCU、电源、收发器）　⑩ 隔离电源（磁件与开关损耗）　⑪ 电流传感器（分流器 I²R_shunt，或霍尔／磁通门自身激励功耗）　⑫ 高压采样与绝缘监测的分压电阻链　⑬ 母排、端子与高压连接器的 I²R 加接触电阻　⑭ 熔断器（常驻 I²R）　⑮ 盒内继电器／接触器（线圈保持功耗 ＋ 触点 I²R，若集成）　⑯ 冷板的泵功耗散 Δp·V̇（流动摩擦转成热）　⑰ NTC 与温度采样（量级可忽略，但须列出）。

另有两项不是热源、但必须进热平衡式：⑱ 机壳与机舱环境的对流与辐射；⑲ 三合一里减速器油腔／电机端盖经壳体的传导（去 E4-01 电驱三合一/多合一集成热设计）。

★ 加粗的四项——高压采样分压电阻链、熔断器、盒内继电器、冷板泵功——是实际清单里最容易整类缺席的一组。它们的共同点是：常驻、与负载几乎无关、且不属于任何一个人的常规检查项。⛔ 它们不会以「少一条」的形式暴露自己。

射程判定（与引言那一段是同一套口径，⛔ 不是三种划法）。②~⑰ 全部计入 P_box，本课分三层：第一层，只有 ②（电容自发热）一路定量算到芯温与余量；第二层，③④⑧⑪ 给出记账口径并配一个教学假设算例（③ 预充只给单次耗散能量恒等式 E ＝ ½·C·U_bus²＝160 J，⛔ 连续次数、热容与绝热温升不给，去 E3-02 车载充电系统与高压配电盒热管理；④ 泄放 3.2 W；⑧ 栅极驱动 6.0 W；⑪ 分流器 8.7 W）；第三层，⑫⑭ 等其余各项只点名、只计入，⛔ 本课不给数（含在 F1 那笔「其余项合计 29.5 W」里）。其余各项只取其损耗结果并点名它们存在：⑦ 的磁件铁损／铜损机理去 E3-01 OBC / DCDC 散热设计，⑬ 的温升核算去 E5-04 高压连接器、线束与母排的温升管理，③ 的脉冲热容判据去 E3-02 车载充电系统与高压配电盒热管理，板级铜厚与热过孔去 E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型。⛔ 本课不给这些件的限值与等级号。

⚠ ⑯ 冷板泵功那一项要单独说一句：它的归属必须与回路侧约定——记在回路侧还是记在盒侧，两种记法都成立，但⛔ 两边都算或两边都不算都是错，而这两种错都不会报错。这条约定的接口在 E4-02 多合一冷却回路共用与温度协调。

工程量级／典型值。盒内非半导体项合计通常只占模块损耗的个位数百分比（典型）。⛔ 这个占比不得用来反算任何一件的功率——逐件功率是平台相关量，须由本项目按选型与工况实测标定。本课算例取的教学假设值是：P_module＝3.0 kW、非半导体项合计 120 W ⇒ P_box＝3120 W。

易错点。

• ① 报给整车回路的是 Σ模块损耗而不是 P_box。回路那边会按少报的数排热账，而少报的方向永远是「散热要求偏低」。
• ② 把环境交换项当成一条热源列进热源清单。它不是热源；把它列进清单还会顺手固化一个方向，正好踩中上面那条禁令。
• ③ 漏掉高压采样分压电阻链、熔断器、盒内继电器、冷板泵功这四类。⛔ 它们不会以「少一条」的形式暴露。

1.2　判据：不是「多升几度水温」，是逐件的温限余量

是什么。这是全课的第一根钉子：决定「要不要管非半导体热源」的判据是逐件温限余量 ΔT_margin（单位 K），不是它占模块损耗的百分比（单位 %）。

为什么两张排序表的第一名不是同一件。因为两个量的分母不同。占比的分母是一个公共分母（盒内总热，或模块损耗）；而温限余量的分母是各件自己的温限——功率模块按结温上限判，薄膜电容按芯温上限判，两者相差几十开尔文，且各自对应完全不同的失效形态。⇒ ⛔ 用一个公共分母排出来的名次，回答不了一个按各自分母判定的问题。

这与 E2-01 逆变器/IGBT 散热设计与冷板 那条「瓶颈看温升贡献 P·R、不看热阻 R」是同一条纪律的盒级版：并排摆在一张表上的数，只有在同一个分母、同一个量纲下才能比大小。

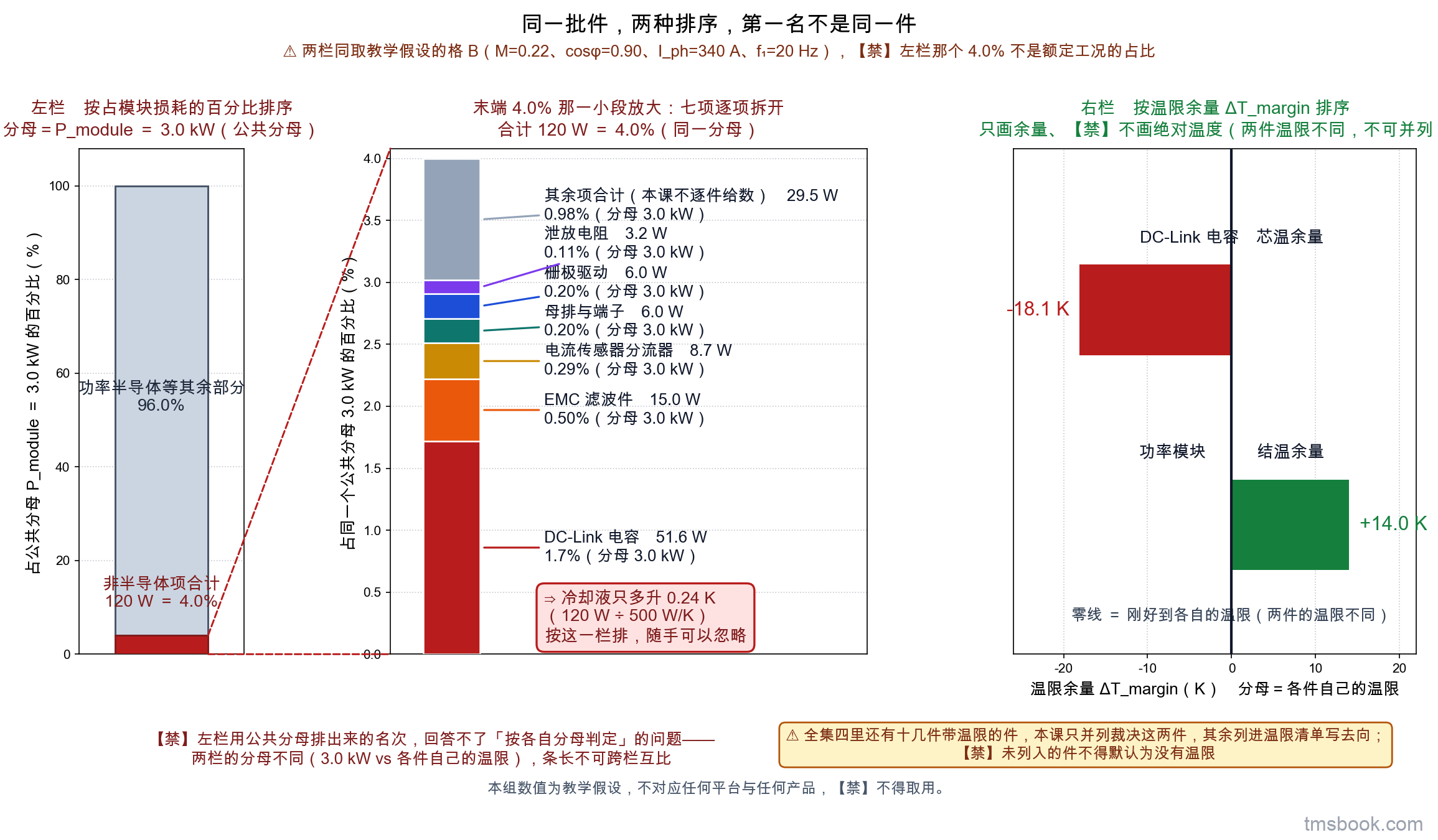

工程量级／典型值。用本课的教学假设值把两张表都排一遍（⚠ 教学假设，⛔ 禁止取用）：

按占比排——非半导体项合计 120 W，占 P_module＝3.0 kW 的 4.0%；这 120 W 交给整车回路后，冷却液温升只多 120 W ÷ 500 W/K ＝ 0.24 K。按这张表，整块非半导体项排在末位，随手就可以忽略。

⚠ 这个 4.0% 的分子与分母取自同一个工况点：教学假设的格 B（M＝0.22、cosφ＝0.90、I_ph＝340 A、f₁＝20 Hz，第 2 讲扫出来的最恶劣格）——分子里 51.6 W 的电容自发热与 8.67 W 的分流器损耗都按该格算，分母 P_module＝3.0 kW 也取该格的模块损耗。⛔ 它不是额定工况那一格的占比，也 ⛔ 不能拿去代表别的格：1.4 会说清为什么这个比例随负载变，以及为什么报占比必须写明工况点。

按温限余量排——这 120 W 里有 51.6 W 落在 DC-Link 薄膜电容上，那个件在同一工况下的芯温余量是 −18.1 K（已超限）；而同工况下功率模块的结温余量还有 +14 K。按这张表，它排第一。

⇒ 盒级热账的产出不是「多几度水温」，而是一张逐件的温限余量表。

⚠ 一句必须同时说清的话：这张余量表在本课只并列裁决功率模块结温与电容芯温这两件；盒内其余带温限的件（驱动 IC 与隔离器件、隔离电源磁件、MCU 与控制板器件、PCB 基材与焊点、电流传感器、母排绝缘骨架、端子镀层、灌封胶、密封件、高压连接器与线束护套、熔断器、辅源侧电容、NTC 等）只列进温限清单并写去向。⛔ 未列入表的件不得默认为「没有温限」——那是一个不会被任何测试覆盖到的默认值。

易错点。

• ① 因为「才百分之几」就整块不做。这正是 4.0% 与 0.24 K 这两个数会诱导出的动作。
• ② 反过来，因为「电容很关键」就把每一件都做到 CFD 级。正确顺序是：先按温限余量粗排，再决定谁值得细算——排序是廉价的，细算不是。
• ③ ⛔ 不得写成「非半导体项比模块损耗低一到两个数量级」这类倍数句：本课对逐件功率是不给数的，一个自己都不肯给的量，不能拿去做倍数比较。

1.3　稳态件与脉冲件必须分两张表核

是什么。盒内的电阻类件分两类，判据完全不同：稳态件（泄放电阻、均压电阻、母排与触点、分流器）按 I²R 与稳态温升平衡核；脉冲件（预充电阻、主动放电电路）按单次耗散能量与连续次数核。

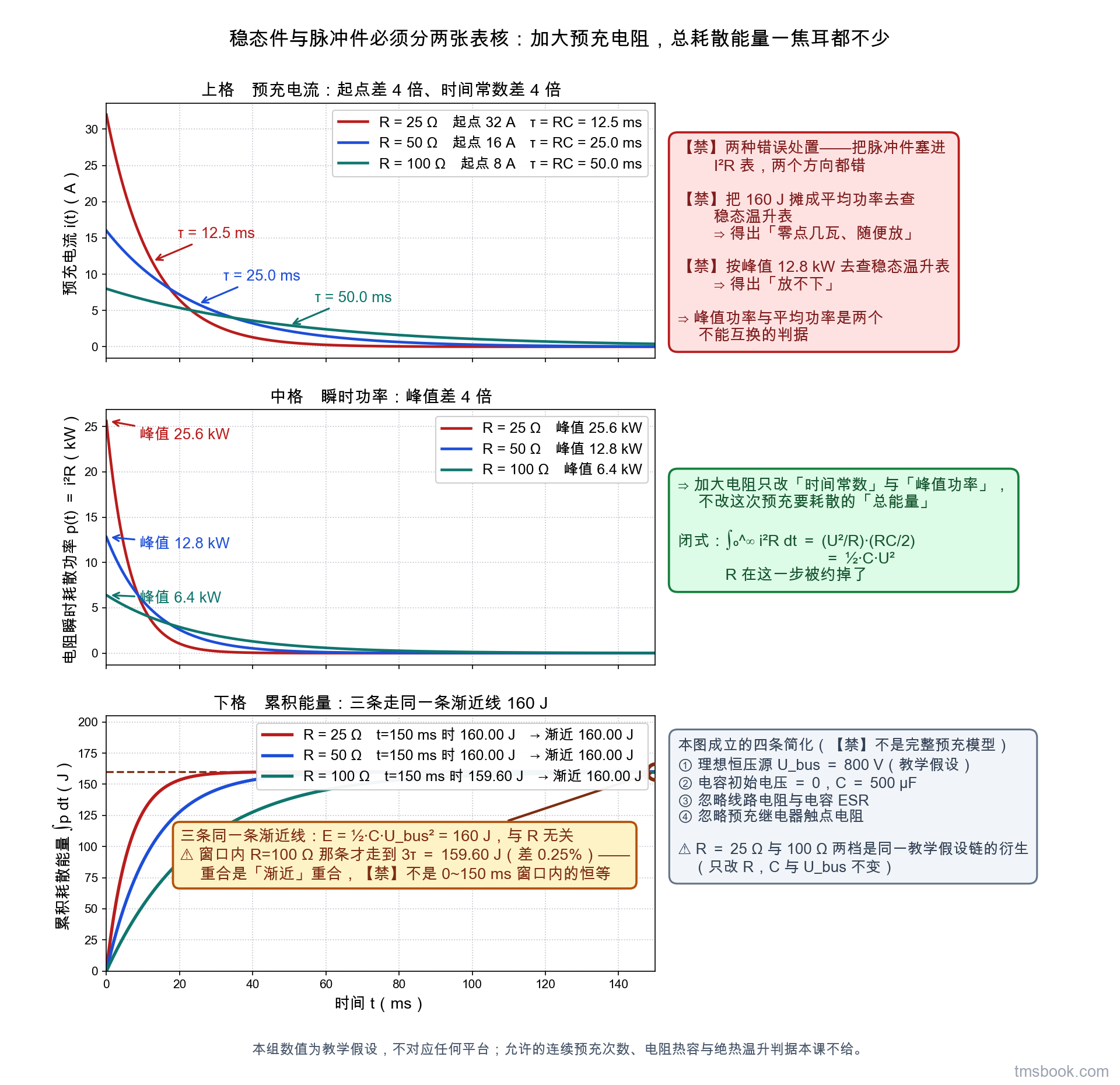

预充那一侧有一条可解析证明的恒等式：理想 RC 充电过程中，电阻上耗散的总能量恰好等于最终存进电容的能量

E ＝ ½·C·U_bus²，与 R_precharge 无关

证明只用一步：i(t) ＝ (U_bus/R)·e^(−t/RC)，则 ∫₀^∞ i²R dt ＝ (U_bus²/R)·∫₀^∞ e^(−2t/RC) dt ＝ (U_bus²/R)·(RC/2) ＝ ½·C·U_bus²——R 在积分里被约掉了。R 只决定时间常数与瞬时峰值功率，不改变这个积分值。

为什么两类不能塞进同一张表。因为它们的失效判据不是同一件事：稳态件看的是温升平衡（发热与散热达到平衡时的温度），脉冲件看的是热容与绝热温升（一次事件里能量全部灌进热容、几乎来不及散出去）。把脉冲件塞进 I²R 表，只有两种做法，而两种都错：按平均功率算，得到「零点几瓦、随便放」；按峰值功率算，得到「十几千瓦、放不下」。两个结论都不是这个件真实的裕度。

工程量级／典型值。教学假设值下（C＝500 µF、U_bus＝800 V）：每次预充耗散 E ＝ 0.5 × 500 µF × (800 V)² ＝ 160 J。取 R_precharge＝50 Ω 时，起始电流 800/50 ＝ 16 A，瞬时峰值功率 800²/50 ＝ 12.8 kW，时间常数 τ ＝ 50 × 500 µF ＝ 25 ms。把阻值改成 25 Ω 或 100 Ω，峰值功率变成 25.6 kW 或 6.4 kW、时间常数变成 12.5 ms 或 50 ms，而这一次预充要耗散的总能量仍然是 160 J。

⚠ 这四条简化条件必须一起说：理想恒压源、电容初始电压为零、忽略线路电阻与电容 ESR、忽略预充继电器触点电阻。⛔ 它不是一个完整的预充模型，它只用来支撑「与 R 无关」这一条结论。

⛔ 允许的连续预充次数、电阻热容与绝热温升判据本课不给——那一层的口径与算例去 E3-02 车载充电系统与高压配电盒热管理。

易错点。

• ① 以为加大电阻就少发热。能量不变，变的只是它在多长时间里、以多高的瞬时功率倾泻出来。
• ② 把 160 J 摊成平均功率去查稳态温升表。分母（时间）是你自己挑的，结论也就成了你自己挑的。
• ③ 反过来，拿 12.8 kW 这个瞬时峰值去查稳态温升表，得出一个「放不下」的结论并据此推翻方案。

1.4　泄放电阻：被安全放电时间锁死的常驻项

是什么。泄放电阻的阻值不是热设计能自由选的变量。它由一条安全要求反推：高压断开后，母线电压须在规定时间内降到规定值以下，即 t ＝ R_bleed·C·ln(U_bus/U_safe)。这条要求把 R_bleed 的上限锁死，于是它的稳态耗散

P_bleed ＝ U_bus² / R_bleed

也就跟着锁死了——它在轻载、怠速、甚至整车不动只是高压上电的状态下同样全额存在。

⛔ 放电时间门限与残余电压限值属整车高压安全要求，本课只写去向、不给限值。

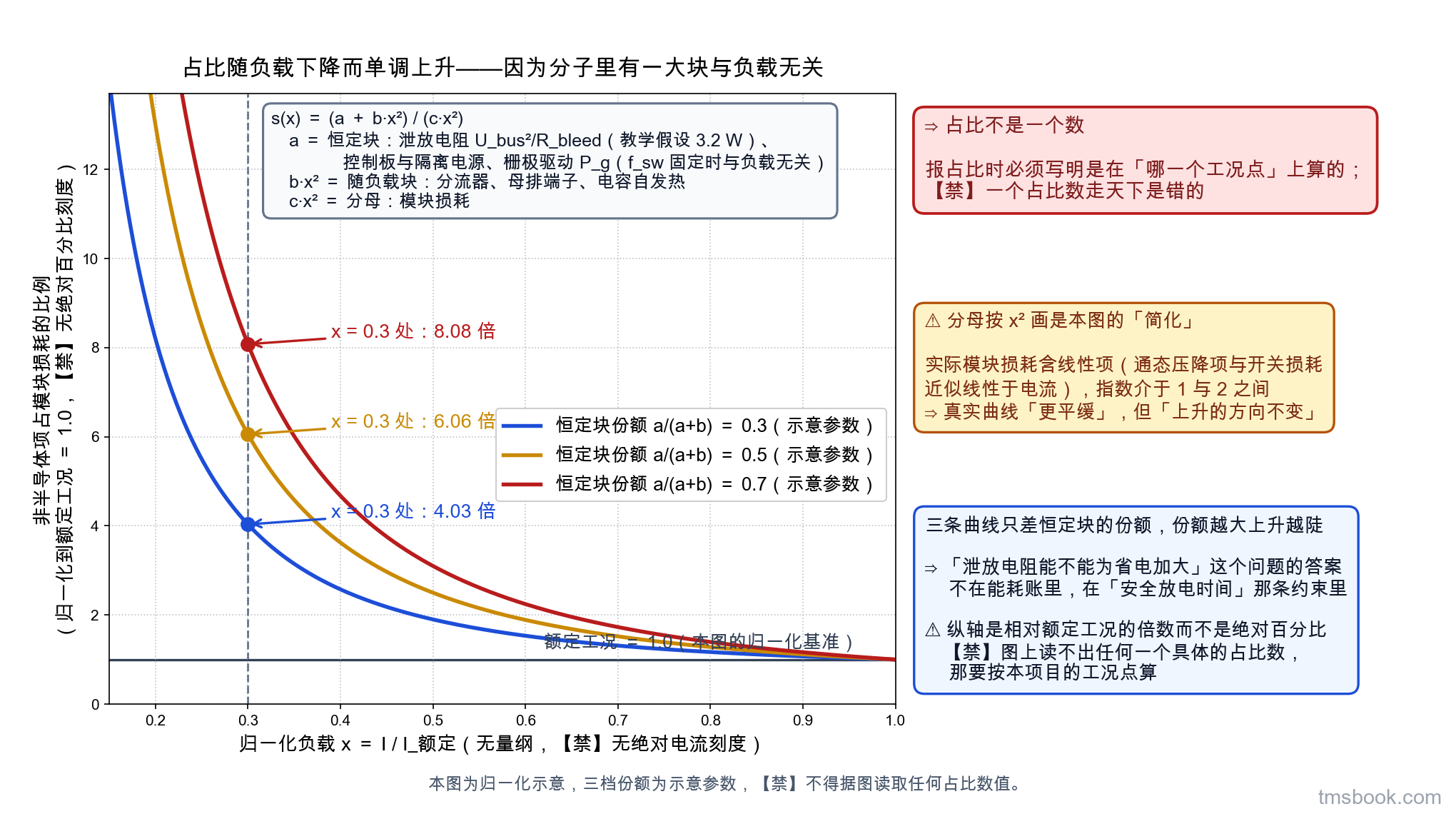

为什么它解释了「轻载时占比抬升」。把「非半导体项占模块损耗的比例」写成 s(x_load) ＝ (a ＋ b·x_load²)/(c·x_load²)，其中 x_load 是归一化负载（I / I_额定，⚠ 与第 5 讲那个电压降额 x 不是同一个量，见 1.0 符号表）：分子里有一大块 a 是常数（泄放电阻、控制板与隔离电源、以及 f_sw 固定时的栅极驱动损耗），另一块 b·x_load² 随负载变（分流器、母排端子、电容自发热）；而分母随负载超线性变化。⇒ 负载一降，分子里的常数块几乎不动、分母掉得快，比例必然抬升。

★ 由此得到一条口径纪律：报占比时必须写明是在哪个工况点上算的。⛔ 一个占比数走天下是错的——1.2 里那个 4.0% 只在教学假设的格 B（M＝0.22、cosφ＝0.90、I_ph＝340 A、f₁＝20 Hz）那一点上成立，换一格分子分母都要重算。

⚠ 这个模型本身也有射程：把分母写成 ∝x_load² 是一个简化，实际模块损耗里含线性项（通态压降项与开关损耗都近似线性于电流），真实指数介于 1 与 2 之间 ⇒ 真实曲线比图上更平缓，但上升的方向不变。

工程量级／典型值。教学假设值下 R_bleed＝200 kΩ、U_bus＝800 V ⇒ P_bleed ＝ 800²/200 kΩ ＝ 3.2 W 常驻。

易错点。

• ① 以为泄放电阻可以为省电而加大。加大它就拖长放电时间，直接触碰上面那条安全要求——这个问题的答案不在能耗账里。
• ② 只在额定工况算一次占比，就把那个数当成这门课的结论。

1.5　栅极驱动损耗落在驱动电阻与驱动 IC 上，不在芯片上

是什么。每一次开关动作都要把栅极电荷 Q_g 搬上去、再搬下来，这部分能量几乎全部耗散在驱动回路的电阻上（驱动 IC 内阻加外部栅极电阻）：

P_g ＝ Q_g·ΔV_ge·f_sw·N_sw

为什么它必须单独记一行。它常被顺手归进「开关损耗」——⛔ 但开关损耗耗散在芯片里，走的是结→壳→界面→冷板那条链；栅极驱动损耗耗散在驱动板上，走的是驱动 IC 与栅极电阻→驱动板铜箔与过孔→板级散热路径这条完全不同的链。两条链从起点就分开，终点也不同。

⇒ 归错地方不是「一个误差」，而是两个方向相反的误差同时发生：把 P_g 加进结到壳那一段的分子里，会高估芯片结温；同时驱动板那一侧少了这一份，会低估驱动板温度。前者让人去推翻一个本来可用的模块选型，后者让驱动板在样车上真的过热——而两个错都不会报警。

工程量级／典型值。教学假设值下 Q_g＝5 µC、ΔV_ge＝20 V、f_sw＝10 kHz、N_sw＝6 ⇒ P_g ＝ 5 µC × 20 V × 10 kHz × 6 ＝ 6.0 W。⛔ Q_g 与 ΔV_ge 属器件数据手册值（供应商数据表级来源），引用时须写清是哪个产品、哪个驱动条件；⛔ 某一款器件的取值不代表该系列的通用能力。板级铜厚、热过孔与器件避让这一层的口径去 E5-05 板级（PCB）热设计：铜厚、热过孔与基板路线选型。

易错点。

• ① 把它算进 P_die，或算进模块的开关损耗那一行。
• ② 忘记它随 f_sw 线性增长。⇒ 「降开关频率」这一步的收益必须三处一起记：模块的开关损耗、驱动损耗、以及纹波频谱的落点（第三处在第 2 讲）。只记第一处，会把这一步的收益算高。

1.6　电流传感器：热账里唯一「被自己加热后会污染测量」的一项

是什么。盒内十七项热源里，电流传感器有一个别人没有的身份——它同时是热源与测量件。分流器型有 I²R_shunt 自发热，霍尔／磁通门型有自身激励功耗；而两类的温漂（分流器的电阻温度系数与热电势、霍尔的偏置与增益漂移）都会让测得的电流偏离真值。

为什么误差会被放大，而且是闭环。损耗项对电流是平方关系。设量测相对误差为 ε，把 I·(1＋ε) 代进 I²R 得 (1＋ε)² ＝ 1＋2ε＋ε²，一阶展开即 2ε。⇒ 量测偏 1%，通态与纹波损耗项就偏约 2%。这是一个解析结果，不是经验系数。

更要紧的是它不是一条单向的误差传递链，而是闭环：传感器自发热 → 器件温升 → 温漂 → 测得电流偏 ε → 平方律损耗项偏 2ε → 损耗估计、保护阈值与结温观测器输入三处同时偏 → 降额判据偏 → 工况变 → 发热变，回到起点。⇒ 它不会自己收敛掉。

工程量级／典型值。教学假设值下，分流器 25 µΩ × 三相 × (340 A)² ＝ 8.67 W ⇒ 8.7 W。⛔ 各类传感器的温度系数、偏置与增益漂移一律不给数（供应商数据表级来源，去规格书）；本课只给 2ε 这条放大关系本身。

易错点。

• ① 只把它当测量件，于是热账里整整少一项。
• ② 只把它当热源，于是漏掉它对损耗估计与保护阈值的回污——而后者的后果比多几瓦严重得多。
• ③ 用自热后的读数去标定另一个自热的量。这是一次自证，检不出任何东西。

1.7　两处「只计入、不核算」的交界：EMC 滤波件与母排端子

这一节讲的是同一件事的两个实例：「计入热账」与「负责核算」是两件事。本课对这两处只做前者。

其一，EMC 滤波件。常见的写法是「共模扼流与 Y 电容」两件——沿这条线索数会漏掉差模／母线扼流，而它恰好是电流最大、损耗最大的那一件（它承载母线的直流分量，铜损往往最大；共模扼流则以铁损为主）。全集里还有 X 电容与屏蔽及接地路径。⇒ 计入 P_box 的是这一组的合计，不是其中两件。教学假设值下滤波件合计 15 W（⛔ 逐件功率是平台相关量，本课不给）。

磁件的铁损与铜损机理（Steinmetz 与 iGSE 方波修正、热态 B_s 校核）及其量级判据去 E3-01 OBC / DCDC 散热设计。⚠ 这里有一条不能省的射程声明，而且要分两件说——本课一共向 E3-01 OBC / DCDC 散热设计 转引两件不同的事，它们的射程不一样：

• 其一，磁件的铁损与铜损：那一门课这一块的对象是车载电源（OBC / DCDC）的磁性元件，与本课机理同源、工况不同——母线扼流承载大直流偏置，磁芯工作点与之完全不同 ⇒ ⛔ 不得把它的判据直接搬用到本课的母线扼流上。
• 其二，密闭腔内自然对流与表面辐射的量级与三模式占比（第 4 讲 4.1 与第 6 讲 6.3 用到）：那一门课把它写在密封盒散热那一层上——密闭腔内自然对流不足以作主散热手段，但对没有导热连接的悬空件它是唯一路径。⇒ 这一件与磁件那一件不是同一条判据，⚠ 上面那句「对象是磁性元件」只管磁件那一件，⛔ 不要拿它去否掉腔内传热这一条转引；本课对腔内这一层同样只声明存在、⛔ 不给数。

其二，母排与端子。盒内母排、端子与高压连接器的 I²R 加接触电阻计入 P_box（教学假设值下合计 6 W），但它们的温升核算口径归 E5-04 高压连接器、线束与母排的温升管理，本课不重算。

★ 母排温度在本课有一个不可替代的角色，值得单独点名：它是电容那条轴向主路径（膜面→端面喷镀→端子→母排）的终点温度，也就是第 4 讲那条热路径的边界条件。⇒ 若两处各算一遍，会得到两个打架的母排温度，而电容芯温对这个边界条件是直接敏感的——重算不只是重复建设，是制造一个无人能裁决的分歧。

⛔ 母排温度与压降的数本课不给（平台相关量，须由 E5-04 高压连接器、线束与母排的温升管理 的口径核算或实测给出）。

易错点。

• ① 顺手在本课列一套母排温升公式——看起来是把内容补全了，实际是在两门课之间制造第二套口径。
• ② 反过来，把母排当成恒温边界。它是热源，温度随工况变，⛔ 不得取一个定值代进去。

1.8　这本账交给谁：三个下游接口

是什么。盒级热账算完之后有三个去处，缺一个这本账就白算：

1. 给整车冷却回路的散热量与入口水温需求——报的是 P_box，不是 Σ模块损耗（接口在 E4-02 多合一冷却回路共用与温度协调）；
2. 给总成温限清单补上「DC-Link 电容芯温」这一项（接口在 E4-01 电驱三合一/多合一集成热设计）；
3. ⚠ 给 E2-01 逆变器/IGBT 散热设计与冷板 的 P_plate 补上那些坐在同一块冷板上的非半导体件。

为什么第三个接口最容易漏。E2-01 逆变器/IGBT 散热设计与冷板 的分段结温式里，冷板到冷却液那一段的分子是 P_plate ——整块冷板上所有件的总损耗，而不是模块损耗。若电容、泄放电阻等也坐在同一块冷板上，它们的损耗同样进 P_plate。⇒ 漏算它们的后果不止是给回路报少了散热量，而是把功率模块自己的结温也算低了——这是一个方向危险的错：算低的结温看起来余量更足。

⇒ P_box 与 P_plate 是两个不相等的集合：盒内不坐在冷板上的件（如悬空的控制板、部分滤波件）进 P_box 但不进 P_plate；而坐在冷板上的非半导体件同时进两者，那块交集正是最容易漏的一块。

工程量级／典型值。教学假设值下 P_module＝3.0 kW、非半导体项合计 120 W；若其中 60 W 坐在同一块冷板上，P_plate 就要相应加 60 W。⚠ 符号 P_plate 与 T_fluid,local 与 E2-01 逆变器/IGBT 散热设计与冷板 同名同义，⛔ 本课不重新定义。

易错点。

• ① 交付时不写清本次把哪些件算进了 P_plate。两边的接口对不上，而两边都不会报错——一边以为对方算了，另一边以为自己不该算。
• ② 把 P_box 与 P_plate 当成同一个数。它们的控制体不同：一个是整个盒，一个是一块冷板。

⇒ 这一讲到此把「盒里有什么、该怎么记、判据是什么、交给谁」四件事定下来了。其中本课要定量算的只有一项：DC-Link 薄膜电容的自发热 P_cap。它的电流从哪来、频谱怎么分、最恶劣工况怎么扫，是第 2 讲的事。
