D5-02 隔热、泄压与排烟设计中的热管理边界

课程代码 D5-02 · 板块 D 电池热管理 BTMS / 热扩散与安全 时长 约 4.5 小时（7 讲） 前置 D5-01 热失控热扩散抑制；D1-03 热失控触发机理与特征参数；体系外前置（需自备）：气体动力学基础（可压缩流与阻塞流） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D5-02 大纲的完整展开版

---

引言：三件套交出去的是三个窗口，不是三个数；而窗口错在哪一端，多半是口径没定

一次整包热扩散试验，触发之后电芯没有扩散——隔热做到位了，邻芯温度一直压在线内，从热的角度看这是一次成功的设计。可试验拆下来一看，包盖被顶开了，烟从法兰缝四面漏出去。事后复盘挖出三条独立的错，每一条单看都像是小心谨慎的做法：防爆阀的开启压力是拿「高温加高原」这个最恶劣的正常工况组合算出来的，定得偏高；产气速率取的是一个偏低的估计；上界只按壳体承压校过、没有按密封失效校。三条合起来的后果是，压力在阀开之前先撕开了密封胶线——泄压这件事被密封失效替它做了。而一旦从法兰缝漏，喷出方向就不再由设计决定，之前所有关于「烟往哪儿排、别喷到哪儿」的工作一次性作废。⇒ 这门课要防的正是这一类事故。⛔ 它的根子不在算错：三条错里没有一条是代错了公式，全部是某个数旁边那一行「这个数按什么口径取的」没有写。第 7 讲会把这条决策链整条拆开，逐条对上它的改法。

这是一门边界课，不是一门材料课，也不是一门零件课。它的输入是一个已经定了电芯体系、包体结构与整车布置的在研电池包；它的输出只有三个区间加一条路径——隔热层厚度 δ 的可行区间、泄压件开启压力 p_open 的可行区间、泄压面积 A 的可行区间，外加一条定向排烟路径与它的冲突清单；交付形态固定是两件：一张写明了每个量取哪一套口径的泄压参数卡，和一张标出全部冲突点的路径图。射程收得这么窄，是因为「隔热、泄压、排烟」这三个词底下压着完全不同的几个工种，把它们摊开讲，每一样都只讲得到名词层。所以本课不做下面这些事，只给类型与去向：芯间隔热对扩散抑制效果的核算与失控能量账（D5-01 热失控热扩散抑制（热管理与结构协同））· 底部叠层的完整厚度账、耐火材料选择与外部火烧场景（D5-05 电池包底部撞击与外部火烧防护：底部叠层的厚度账与耐火材料选择）· 喷发源的建模层级，即质量流率时程、气相组分与温度、颗粒相解不解析（D5-07 热失控与热扩散传播仿真建模：化学源项、喷发边界与可信边界）· 热害仿真的方法体本身（J2-05 热浸（soak）与热害仿真）· 整包试验的实施、四路信号的同步基准、测点烧断与数据保全、产气速率实测（L1-11 不可逆危险试验的实施与管控：整包热扩散/滥用试验与可燃工质泄漏实测）· 产气特征参数与喷出物成分（D1-03 热失控触发机理与特征参数）· 检漏方法与判据（I5-03 检漏、装配工装与制造可行性评审）· 呼吸通道在检漏时的封堵与补偿、IP 与冷凝（D5-03 电池包防潮、冷凝水与 IP 防护）· 密封等级与泄漏率目标（I3-01 系统密封等级与泄漏率目标设定）· 座舱进气侧的架构与 HVAC 响应动作（C2-01 HVAC 空调箱总体架构与分类（半/全集成、单/双蒸发）、C2-09 内外循环风门与新风控制、I7-02 失效安全（Fail-safe）与冗余设计）· 过孔与穿舱件密封（I2-02 管路走向、固定与整车集成布置）· 高原试验与海拔工况（L4-02 高原试验与海拔影响）· 接触热阻与 TIM（D2-05 冷板与电芯的接触热阻与 TIM 应用）· 包外可燃气滞留达爆炸下限的爆燃评估（G8-11 R290（可燃工质）系统的集成模块选型：充注量账本与 RIU 路径，热管理只提供源项接口）。⛔ 凡射程外的，本课一律不给限值、不给等级号、不给条款内容；引用到的标准也只写标准号与它管什么，⚠ 版次、年份与生效窗口以现行目录为准、引用前须核（第 7 讲逐个交代法规接口该怎么写）。⚠ 但「本课不讲」⛔ 不等于「不重要」——上面每一门要么是硬前置、要么是硬接口，参数卡上有一栏就是靠它们填的。

钉子①：这门课交出去的从来不是三个数，是三个窗口，外加窗口互相挤压时的仲裁顺序。每个窗口的两端，都由方向相反的两类工况各拉一边。隔热厚度 δ：下界被失控延迟与外部火源顶起来（要撑住邻芯、要扛住包外火焰），上界被正常散热与低温加热压下去（热要出得去，寒区里热也要进得来），再往下还要让出装配空间与力学压缩回弹的余量。开启压力 p_open：下界被日常瞬态的残余压差顶起来（不能误开），上界被密封失效与壳体屈曲压下去（不能憋爆），⚠ 注意上界是这两条链里先到的那一个，而不是习惯上先想到的那一个。泄压面积 A：下界被事故产气速率与压升速率顶起来，上界被结构刚度削弱、开孔带来的 IP 代价与布置禁区压下去。⇒ 学完这门课，你要能对任何一条「把某个参数改一改」的提案，当场问出三句话：你动的是哪一个窗口？你动的是它的哪一端？被你挤掉的那一端由谁买单？写成一个数，评审桌上只问得出「这个数从哪来」；写成窗口，才回答得了「还剩多少裕度、谁在挤它、挤没了该改谁」这三个真正会被追问的问题。⚠ 三处配套的自律要一起记住：① 窗口不是「取中值」的许可证——中值本身不是判据，端点被谁定住、中间还剩多宽才是；② 窗口算出来是空集时，正确动作是改上游（壳体刚度、密封方案、透气面积与透气膜规格、包体布置与自由容积、材料体系），⛔ 不是回头去调系数把它「凑」出来，更不是把参数硬塞到窗口外面去；⚠ 这五样是把三个窗口合起来说的——只谈 p_open 这一个窗口时是 3.7 表里的四条（材料体系改的是 δ 与 A 两个窗口，⛔ 不动 p_open 窗口的任何一端）；③ 三个窗口不是三件独立的事——它们通过自由容积、开孔与空间预算互相耦合，隔热做厚会让泄压窗口跟着漂，泄压口开大会削掉结构刚度与密封面积，排烟道占的又是电芯与底部叠层抢的同一段空间；这层耦合摊开在第 7 讲。⛔ 本课不给这三个窗口的任何一个端点值——它们全部是平台相关量，取决于包体结构、密封方案、透气膜规格、电芯与材料体系，须由本项目的结构仿真、密封实测与泄压件实测给出；课上的图一律把它们画成可沿轴自由平移的带。

钉子②：这门课里绝大多数「数错了」的事故，根子都不在算错，而在口径没定。请随身带着这张清单，看到参数卡上任何一个量，逐条问一遍：δ 取自由厚度、装配压缩后厚度，还是寿命末期厚度？λ 取常温值还是高温段值？定容近似里的 p₀、T₀ 取合盖封装那一刻的状态，还是当前状态？日常最大压差取准静态组合值还是瞬态残余值？产气速率取质量口径（kg/s）还是摩尔／体积口径（mol/s、Nm³/s）？p_open 取名义值还是批次分布的两端？临界压比判在阀刚开的那一瞬间，还是判在设计峰值压力处？C_d 取教科书喷管值，还是泄压件的产品实测／认证值？——这八处每换一套，结论都会跟着变；其中至少两处（日常最大压差的取法、产气速率的质量与摩尔口径）换一套之后结论会直接反向。⚠ 它们之所以危险，是因为表面读数一模一样：一张写着「Δp_max = 某值」的参数卡，看不出它是准静态还是残余；一张写着「产气速率」的表，看不出它是 kg/s 还是 Nm³/s；接收方拿到之后照样代得进公式、照样算得出一个数来，没有任何东西会报错。⇒ 三条对应的动作：① ⛔ 不要把口径当成「写清楚一点」的体例要求——第 2 讲会把产气速率那一处推完，两套口径给出的是方向相反的结论（★ 那条推导是本课自己做的，⛔ 不是某标准或某手册的既有结论）；② 跨部门传参数时只传数不传口径就是没传，尤其是向工艺侧传检漏充压上限、向仿真侧传产气速率这两处；③ 拿到别人报告里的数，见到两义词必须回问，⛔ 不许直接收下——「标准体积」这四个字本身就是两义词，标准态取哪一套得问清楚。

顺着钉子② 再立一条全课的读法约定，先立后用：本课有几组同名不同义、又真的会在同一张表上相邻出现的量，正文与图上一律带下标写、⛔ 不裸写。① Δp 至少要分成 Δp_quasi（准静态组合值，按定容近似与海拔差算出来的那个）与 Δp_residual,max（呼吸阀正常通流下残留的最大压差），这两个量的关系正是下面那条反钉子的全部内容。② ṁ 要分成 ṁ_gen（事故产气速率，源）与 ṁ_vent（泄压件排气速率，汇），⚠ 而 ṁ_breath（日常换气需求速率）与它们分属完全不同的量级与场景，⛔ 三者不得互相代入。③ p_open（开启压力）与 p_peak（开启过程中实际到达的峰值压力）不是一个量——泄压件不是理想开关，第 4 讲会说明上界真正约束的是后者。④ A 要分清是阀口几何面积还是包内串联通道的最小有效流通面积，第 4 讲会说明这两者常常不在同一处。⑤ δ 一律带厚度口径的后缀写（自由／装配压缩后／寿命末期），因为它在寿命内是变的。⚠ 这几组不是「名字像」而已：它们相隔一两讲出现，代错一个，算出来的仍然是一个看着合理的数，而你不会知道自己错在哪一侧。

★ 本课最容易被读反的那一句，先在这里点破：「防爆阀开启压力的下界，就是拿高温加高原这个最恶劣的正常工况组合算出来的 Δp。」⛔ 读反了。读者为什么会这么读，其实很好理解：定容近似 Δp ≈ p₀·ΔT/T₀ 与海拔差都是准静态算法，代进去顺手，算出来的数还很大，看上去足够「保守」。危险恰恰在这里——这两个算法默认的前提是呼吸阀不工作。而呼吸阀（防水透气膜）的全部职责，就是把这类慢变化平衡掉；真正会残留在包内的，是「透气膜通流跟不上的那一部分」，也就是残余压差，它由换气需求速率与膜的流量—压差曲线的交点决定，⛔ 不由压差的幅值决定。⇒ 取极值的场景因此整个换掉：从「幅值最大的组合」换成「变化率最大的瞬态」——热包遇冷水的骤冷、山路快速下降，⛔ 而不是「停在高原上暴晒」这类准静态状态点（它压根不产生残余压差，因为膜有的是时间把它平衡掉）。读者读反之后会做的那个具体动作是：把准静态组合值乘上防误开系数当下界写进参数卡，于是 p_open 被顶到窗口上沿甚至越过上沿；此时如果上界只按壳体强度校过，参数看起来还「在窗口里」，实际是密封失效压先到——这正是开头那次试验里包盖被顶开的成因。⚠ 还有第二种做错法，方向相反、来源相同：他为了迁就这个虚高的下界，干脆放弃下界校核（「反正阀不会误开」），结果在真正的快瞬态里把阀误开了。⚠ 最后一句必须一起记住，否则会矫枉过正：这不是说「下界不重要」。下界必须校，只是校的对象换成了残余压差；而准静态组合算出的那个值也没有作废，它有自己的正当用途——它是呼吸阀失效工况（堵塞、结冰、被泥水糊死）下的校核值，那个工况靠诊断发现，⛔ 不用来定阀参数。这条主线把第 2 讲与第 3 讲串在一起：第 2 讲把「幅值」与「变化率」拆成两个轴，第 3 讲给出下界的正确取法与准静态值的正确去处。

⚠ 本课另有两处同型的读反，这里只报题、不给正解，正解各自留在它那一讲：用阻塞流式反算泄压面积，到底算保守还是算冒进？（第 4 讲）· dp/dt 校核通过，能不能当作「面积够大」的独立证据？（第 4 讲）。⛔ 这里不预先塞一个顺口的说法进你脑子——这两处之所以危险，正是因为顺口的那个答案听起来毫无问题。

全课七讲就按这条主干排。第 1 讲先给隔热层定位置再记账：包内至少有五处不同位置的隔热／导热件，它们串在三条不同的热流路径上，⛔ 三本热账只有在同一片材料真的同时串在几条路径上时才画得到同一根 δ 横轴上；随后逐本记账——正常散热账（δ/λ 在串联热阻链里占的是位置，不是绝对值）、被「散热」这条线索整类漏掉的低温加热账与保温账、失控延迟账（Fo = α·t/L² 的用法与它的射程）、外部火源账（位置换到底部叠层，与 D5-05 电池包底部撞击与外部火烧防护：底部叠层的厚度账与耐火材料选择 的边界划在哪），再讲高温段 λ 为什么会让常温值系统性偏乐观、力学账怎样把 δ 变成一个必须声明口径的量、以及那些不改热阻却能整个否掉方案的非热账，最后收成一条有先后的选型判据链。第 2 讲把包内压力从呼吸讲到爆压：先画压力源全集十二类（沿「车外环境在变」这条线索只数得出三类，而漏掉的那些里有两类落在呼吸阀与防爆阀都不管的死角），再定封装基准与定容近似的三个前提各自在哪失效，把呼吸阀与防爆阀这两个件、两条判据链彻底分开，教会怎么读透气膜的流量—压差曲线，讲清为什么取极值的是瞬态而不是准静态组合，然后是产气组分带来的口径陷阱，最后是上界的双链与「包内压力必须实测两条」。第 3 讲专攻开启压力窗口：下界的正确取法、准静态值的正确用途、上界两条链各自出数再取小、两个系数一起把窗口吃掉多少必须在参数卡上显式算出来、窗口约束的是泄压件开启压分布的两端而不是名义值、温度修正要逐侧判方向，以及窗口为空时改上游的四条路；这一讲还有一件必须同时交出去的东西——向工艺侧输出允许的检漏充压上限。第 4 讲专攻泄压面积，主线是一条链而不是一个公式：先判压比 → 选式 → 取 C_d → 算面积 → 独立校核；沿途处理临界压比对 γ 的不敏感性（⇒ 组分不确定不妨碍先把压比判了）、高原为什么是双重恶劣侧、三项方向一致的误差怎样叠乘、限流截面为什么未必在阀口、泄压件不是理想开关，以及阀形式与开孔位置的取舍。第 5 讲讲排烟通道本体：先把排出物形态全集十类画出来（凝聚相那三类只是其中一支），逐类问它伤害什么、该按什么设计，讲清「按被喷到设计，不按环境温度设计」这条判据的含义与射程，路径设计要先列禁区再求可行方向的交集，射流要按三个区分别设计，最后是排烟口与 IP 防护那个没有两全解的死结。第 6 讲接着往下走——排烟口不是终点：喷发源边界条件五项缺一不可，再侵入通路全集十三条（沿「车身上朝外的开口」只数得出六条，漏掉的里面有整条不经过车外的），CTB／CTC 架构下上盖就是座舱地板，行车与静止两种外流条件下结论常常相反，验收必须签到乘员舱进气侧而不是只签排烟口的朝向。第 7 讲把三者放回同一张桌子上：冲突全集十项与仲裁顺序的用法（它是建议不是标准条款）、底部厚度预算的零和分配、验证要从整包试验里拿走哪几个结果、法规接口该怎么写，然后走完开头那个案例的决策链，收在动手做上。

⇒ 全课收口只有一句：你交出去的是三个窗口和一条路径，而每个数旁边都要写清它是按哪一套口径取的。参数卡与路径图凑齐了，这门课才算学完——它们正好把两根钉子各验一遍。

---

第 1 讲　隔热层的三本账：先定位置，再记账

这门课要交出去的第一个窗口，是隔热厚度 δ 的窗口。它的下界被失控延迟与外部火源顶起，上界被正常散热与低温加热压低，然后装配空间与力学压缩回弹再从两侧各切一刀。本讲要做的只有一件事：把这个窗口的每一条边到底被谁拉着，一条一条记清楚。

但在动笔记账之前，有一个前提必须先摆到桌面上，因为它是隐含的，而且一旦不成立，后面所有的权衡曲线都画错了：「隔热层在三种工况下的三本账」这句话，默认三本账记在同一片材料上。芯间隔热垫与底部叠层里的耐火层，是两个位置上的两件东西；把它们的账记进同一个 δ，等于把两条互不相干的曲线画到同一根横轴上，然后在那根横轴上找「最优厚度」——这是通则 B1 说的那种错：在子集上成立的结论，被写成了全称。⇒ 本讲因此的顺序是先定位置、再记账，而不是反过来。

本讲的路线：1.1 先把包内五处隔热／导热件的位置与三条热流路径的交叉关系摆出来；1.2 记正常工况的热阻链账，问 δ/λ 在链里占的是什么位置；1.3 补出被「散热」这一条线索整类漏掉的低温加热账与保温账；1.4 记失控工况账，并当场交代 Fo 判据的射程；1.5 记外部火源账，同时划清与 D5-05 电池包底部撞击与外部火烧防护：底部叠层的厚度账与耐火材料选择 的边界；1.6 讲高温段 λ 的行为——选型判据真正的落脚点在这里；1.7 讲力学账，以及「热账里那个 δ 到底取哪一个厚度」这个必须声明的口径；1.8 补非热账的全集；1.9 把前面八节收成一条有先后的选型判据链。

⚠ 提醒一句：1.1 的「先定位置」不是可以跳过去的场面话。后面每一条判据都压在它上面——1.4 的 Fo 判据要问 L 取的是哪一层的厚度，1.7 的力学账要问哪一层在承受电芯膨胀力，1.9 的判据链第一环就是它。跳过 1.1 直接比材料，是本讲要拦的第一种错法。

本讲统一使用的符号（此后一律沿用这一套带下标的写法，⛔ 不写成裸形式）：

符号	含义	单位
δ	隔热／缓冲层厚度（口径三分，见 1.7）	m
δ_free / δ_assembled / δ_EOL	自由厚度／装配压缩后厚度／寿命末期厚度	m
λ	导热系数（本讲后半一律指高温段值，见 1.6）	W/(m·K)
R''_ins	隔热层面热阻，R''_ins = δ/λ	m²·K/W
ρ	材料密度	kg/m³
c_p	材料比热容	J/(kg·K)
α	热扩散率，α = λ/(ρ·c_p)	m²/s
L	Fo 判据里的特征厚度（取哪一层，见 1.4）	m
Fo	傅里叶数，Fo = α·t/L²	无量纲
t	时间	s

⚠ 本讲的 α 一律指热扩散率，⛔ 不用它表示任何别的量。

1.1 先定位置：「隔热层」不是一个件，是五个位置上的五件东西

把「隔热层」这个词拆开，包内至少有五个不同位置的隔热／导热件：

① 芯间隔热垫——装在相邻电芯的大面之间； ② 芯底与冷板之间的导热／绝缘层——⚠ 这一层通常要的是导热好，不是隔热好； ③ 底部叠层里的耐火／隔热层——在冷板与底护板之间或之下； ④ 模组端板、绑带与侧板； ⑤ 上盖内衬与包体内表面。

与之交叉的是三条热流路径：

正常散热路径：电芯 → 芯底界面 → 冷板 → 冷却液； 失控传播路径：故障芯 → 芯间垫／结构件／冷板面内 → 邻芯； 外部火源路径：包外火焰 → 底护板 → 底部叠层 → 冷板 → 电芯。

把五个位置与三条路径画成一张交叉矩阵之后，有三件事会当场看清楚，而它们靠语言描述是说不清的：

第一，三本热账不落在同一片材料上。矩阵里每一列勾中的行不同——芯间垫主要串在失控传播路径上，底部耐火层同时串在正常散热路径与外部火源路径上。⇒ 「正常工况罚分、火烧工况得分」这本账，主角是③ 底部耐火／隔热层，而不是读者最先想到的芯间垫。

第二，只有当某一行同时被两列以上勾中时，那两本账才画得到同一根 δ 横轴上。这就是本讲开头那个隐含前提的可操作形式：想画权衡曲线，先回矩阵里查一下这一层到底串在几条路径上。

第三，位置 ② 与其余四个位置的选型方向相反。它要的是低热阻、高导热，而其余四层要的是高热阻。⇒ 两套判据是两条机理不同的支路，通则 C3 在这里是硬的：规程与判据⛔ 不得互套。把「λ 越低越好」这条顺手用到 ② 上，得到的是一个把散热路径掐死的方案，而它在选型表上看起来还很漂亮。

★ 需要说明来源：「先定位置、再记账」这条判据，以及这张五位置 × 三路径交叉矩阵，是本课按全集核对后归纳并立的，⛔ 不是既有做法、也⛔ 不写成某标准既有。

⛔ 本节不给任何厚度与热阻数值。五处的取值全部是平台相关量，由本项目的布置与热-力联合校核确定；本课在这一层只给「哪一层串在哪条路径上」这个结构性结论。

三个易错点，每一个都在实车项目里见过：

① 拿芯间垫的厚度去论证「快充能力被隔热拖垮」。在底冷架构下，芯间垫串的是横向均温路径，它对主散热路径的影响要经过横向均温这一步才传得过去，⛔ 不是直接串联。这个因果链条中间少了一环，结论就可能被放大好几倍。 ② 把「隔热层」当成一个设计变量写进优化。实际上这里有五个自由度，把它们锁成一个，优化器给出的最优解落在一个根本不存在的设计空间里。 ③ 整层忘掉 ②。它是五层里唯一要求导热好的一层，所以在「隔热选型」这个题目下它整类不出现——而它恰恰是正常散热路径上被动得最狠的一层。

1.2 正常工况账：R''_ins = δ/λ 要记的是它在链里占的份额，不是它自己的绝对值

把电芯到冷却液这条路写成一条串联热阻链：

电芯体内导热 → 电芯壳体 → 芯壳与导热层的界面接触 → 导热／绝缘层（其中含 R''_ins = δ/λ 这一项）→ 冷板壁 → 冷板内对流

然后问三个问题：δ/λ 这一项在链里占多大一份？它增大之后，温差在链上怎么重新分配？被抬高的那部分温差最后由谁买单？

为什么必须这样问，而不能直接看 δ/λ 的绝对值。同样一个 δ/λ，串在一条本来就热阻很大的链里，几乎不改变结果；串在一条已经优化到接触热阻主导的链里，它就是主项。⇒ 一个 δ/λ 的数值，脱开它所在的链，什么也说明不了。

这一点还解释了本课那句「同一个数值在正常工况是罚分、在失控工况是得分」为什么能同时成立——两侧看的根本不是同一样东西：得分那一侧（1.4 的延迟时间）看的是绝对值，因为延迟时间由 L 与 α 直接定；罚分那一侧看的是占比，因为温升由整条链的分压关系定。把这两侧混起来谈「δ/λ 是好还是坏」，永远谈不出结果。

⛔ 各项热阻的占比是平台相关量，取决于电芯形制、界面材料与压紧力、冷板结构与流量，须由本项目的热阻测试或详细仿真给出。本课⛔ 不给任何占比、百分比与热阻值。界面接触热阻与 TIM 这一项的定量方法本身归 D2-05 冷板与电芯的接触热阻与 TIM 应用，本讲只把它作为链上的一格列出来、指明去向。

三个易错点：

① 拿「δ/λ 增加了 X%」去推「电芯温升增加 X%」。两者之间隔着整条链的分压关系，这个推导只有在 δ/λ 占了链的全部时才成立，而那种情况不存在。 ② 忘了 R''_ins 是面热阻，单位是 m²·K/W，要除以有效换热面积才是热阻：R ＝ δ/(λ·A) ＝ R''_ins/A（K/W）。⚠ 方向别记反——量纲上 m²·K/W 除以 m² 才得到 K/W，乘上去得到的是 m⁴·K/W 这个不存在的量；而不同层的有效换热面积并不相同（单位或基准自带口径的量，必须写明本项目取哪一套）。芯间垫的面积是电芯大面，芯底导热层的面积是电芯底面，两者差得很远——把两个面热阻直接相加比较，比的是两个不同基准上的数；要相加，先各自除以自己那一层的面积换成 K/W 再加。 ③ 把这条链当成静态的。1.7 会说明 δ 随装配与寿命变化，λ 又随压缩率变化 ⇒ 这条链本身会漂，链上各项的相对份额也跟着漂。

1.3 「正常工况」内部就分裂成方向相反的三支，⛔ 不能合并成一句「正常工况罚分」

沿「正常工况 = 散热」这条线索去数，会漏掉两整支，而且是整类不出现——清单看起来是完整的，因为漏掉的那两支根本没有在任何一行里露过面（说的正是这种形态）。

把「正常工况」拆开，至少是三支：

第一支·快充与高负荷散热——热从电芯往外走，δ/λ 是阻碍，罚分； 第二支·低温加热——PTC、加热膜或热泵向包内注热，热要穿过同样的界面进电芯，δ/λ 同样是阻碍，也是罚分； 第三支·停车静置保温——不加热也不散热，δ/λ 减小温降，降低下一次预热的能耗与里程损失，得分。

⇒ 于是「正常工况」这四个字里同时装着罚分与得分两个方向。在寒区市场，第二支与第三支往往才是主导工况，δ 的上界很可能根本不是被快充定住的——而只用夏季快充工况去定上界的人，永远不会发现这件事，因为他的算例里没有那两支。

★ 需要说明来源：「正常工况内部分裂为散热／加热／保温三支，后两支被单一线索整类漏掉」这条判据是本课按全集核对补入并立的，⛔ 不写成既有。

⛔ 本节不给数。三支各自的权重取决于目标市场的工况谱——环境温度分布、日均停车时长、快充频次——须由本项目的工况谱与整车能耗模型给出。

三个易错点：

① 只用夏季快充工况定 δ 的上界，寒区上市后发现预热时间与冬季能耗超标，而此时包体已经冻结、改不动了。 ② 把保温得分与散热罚分直接相加求净收益。⚠ 两者的评价指标根本不同——一个是温升与可用充电功率，一个是能耗与续航里程。⛔ 不同量纲的账不能直接相加，只能各自成行进权衡表，由整车侧按各自的目标权重仲裁（仲裁顺序在第 7 讲）。 ③ 默认加热路径与散热路径是同一条。加热膜可能贴在包体侧面或底部，与冷板不在同一位置 ⇒ 第二支要问的那个 δ，未必是第一支里那一层。这一条又回到 1.1：先查位置。

1.4 失控工况账：Fo 把厚度换算成延迟时间，但它⛔ 不是「邻芯能撑住 t 秒」的承诺

同一片材料，在失控工况下换了个身份：它不再是散热路上的阻碍，而是给邻芯争取时间的那道墙。要把「加厚多少」翻译成「多争取多少时间」，用的是无量纲时间 Fo：

Fo = α·t/L²，其中 α = λ/(ρ·c_p) 为热扩散率，L 为隔热层厚度

反解出温度波穿透这一层的时间尺度：t ≈ Fo·L²/α。

为什么要做这个换算。延迟时间是整车侧真正关心的量——它要和报警、断高压、乘员撤离的时序对齐。一个「多厚多少毫米」的结论在整车评审桌上没人接得住，一个「多争取多少秒」的结论才接得住。本课在第 4 讲还会用到它：泄压件动作的时刻，与这条延迟时间是同一条时间轴上的两个点。

⚠ 但 Fo 判据的射程必须当场划清，它比多数人以为的窄得多：

它是纯导热的量级估算。⛔ 它不含材料受热分解的吸热，⛔ 不含高温下的结构失效，⛔ 不含通过结构件与冷板面内的旁路传热。⇒ 它给出的是一个量级，⛔ 不是一个可以写进安全论证的承诺值。把「Fo 算出来 t 秒」直接写成「邻芯能撑住 t 秒」，是把一个估算当成了证据。

可以放心用的只有那条纯代数关系：由 t ≈ Fo·L²/α 得 t ∝ L²——厚度翻倍，延迟时间约四倍。这一条与材料无关、与 α 的取值无关，是代数结论，可以直接拿去做量级敏感性判断。⛔ 但不得据它给出任何具体的延迟时间秒数——那要 α 与 L 的实际值，两者都是平台相关量。

⛔ α 与 L 的取值须按所用材料在高温段的物性（1.6）与本项目的实际装配厚度（1.7）给出，本课不给单点值。

三个易错点，第一个方向单一、后两个是范畴错误：

① 用常温 α 代入。高温段 λ 上升（1.6 会拆开讲），α 随之上升，真实的穿透比常温值算出来的更快 ⇒ 常温值给出的延迟时间落在偏乐观的一侧。通则 A2 在这里是硬的：声明了方向性的量⛔ 不得反向使用——你可以拿它说「实际延迟不会比这个更长」，⛔ 但不能拿它去论证「至少能撑 t 秒」。 ② 把 Fo 判据当成传播判据。它只回答「热什么时候到」，⛔ 不回答「到了之后邻芯会不会被推过自产热起始温度」。后者是能量收支问题，归 D5-01 热失控热扩散抑制（热管理与结构协同）；两者是两条不同的判据链，⛔ 不得互相推导。热到了而邻芯没被推过去，与热还没到，是两种完全不同的安全状态。 ③ 忽略材料在高温下会收缩、烧穿、失去支撑。此时 L 本身就不存在了，Fo 判据的前提直接崩掉——⚠ 而崩掉的方式不是「误差大一点」，是这个式子不再适用。这一条把我们直接推到 1.6。

1.5 外部火源账：热流方向反过来、位置也换了一层

第三本账的输入是包外的火——车底燃烧物、相邻车辆起火、燃油泄漏后的池火。热流方向由外向内：包外火焰 → 底护板 → 底部叠层 → 冷板 → 电芯。

承担这本账的是位置 ③ 底部叠层里的耐火／隔热层，⛔ 不是芯间垫。判据的形状是「在规定的火焰暴露条件下，电芯侧温度不越过某个门限」。

为什么必须把它与前两本账分开记。因为它的位置不同，所以它增厚时挤掉的东西也不同：它挤的是底部空间预算（离地间隙、底护板厚度、冷板高度、装配余量），⛔ 不是芯间空间。把它与芯间垫混为一谈，会得出「加厚隔热同时改善了火烧防护」这种联动结论——⚠ 这个结论在某些架构下碰巧成立，但它不是一条可以默认的规律，而这正是通则 B1 要拦的那种全称化。底部厚度预算的零和分配在第 7 讲还会再算一次。

射程与去向，本节说清三条：

① 耐火层的厚度、材料牌号与耐火时间，⛔ 本课一律不给——它们是平台相关量，且底部叠层的完整厚度账与耐火材料选择属 D5-05 电池包底部撞击与外部火烧防护：底部叠层的厚度账与耐火材料选择 的射程。 ② 火焰暴露条件与判定门限属标准条款，本课按通则 B3 只写去向：见 GB 38031 与 UN GTR 20 的现行版本。⚠ 版次与生效窗口⛔ 不得单值化——GB 38031 现行版为 2025 版，对新申请型式批准的车型与已获批车型分档实施，具体生效窗口按现行版本逐档确认，⛔ 不要把它记成一个日期；本课⛔ 不复述任何条款内容与限值，引用前须核原文。 ③ 冷板在这条路径上的双重身份——底部叠层里还夹着冷板，它里面有冷却液：火烧工况下它既是一个可观的热沉，又是一个泄漏风险源。这一层耦合归 D5-05 电池包底部撞击与外部火烧防护：底部叠层的厚度账与耐火材料选择，本讲只把它标出来，⛔ 不在这里展开。

三个易错点：

① 把三本热账画在同一根 δ 横轴上做权衡——回到 1.1 的矩阵去查：这三列勾中的行不同。 ② 引用火烧试验条款的具体参数而未核原文。⚠ 这类引用出错时，版本号通常是对的，错的是射程——拿一条管别的对象的条款来管本项目的这一层。拿不准时只写「按现行版本与适用范围确认」。 ③ 忘了冷板。只算「耐火层挡住多少热」，而没有算冷板作为热沉吸走的那部分，也没有算它破损后的后果。

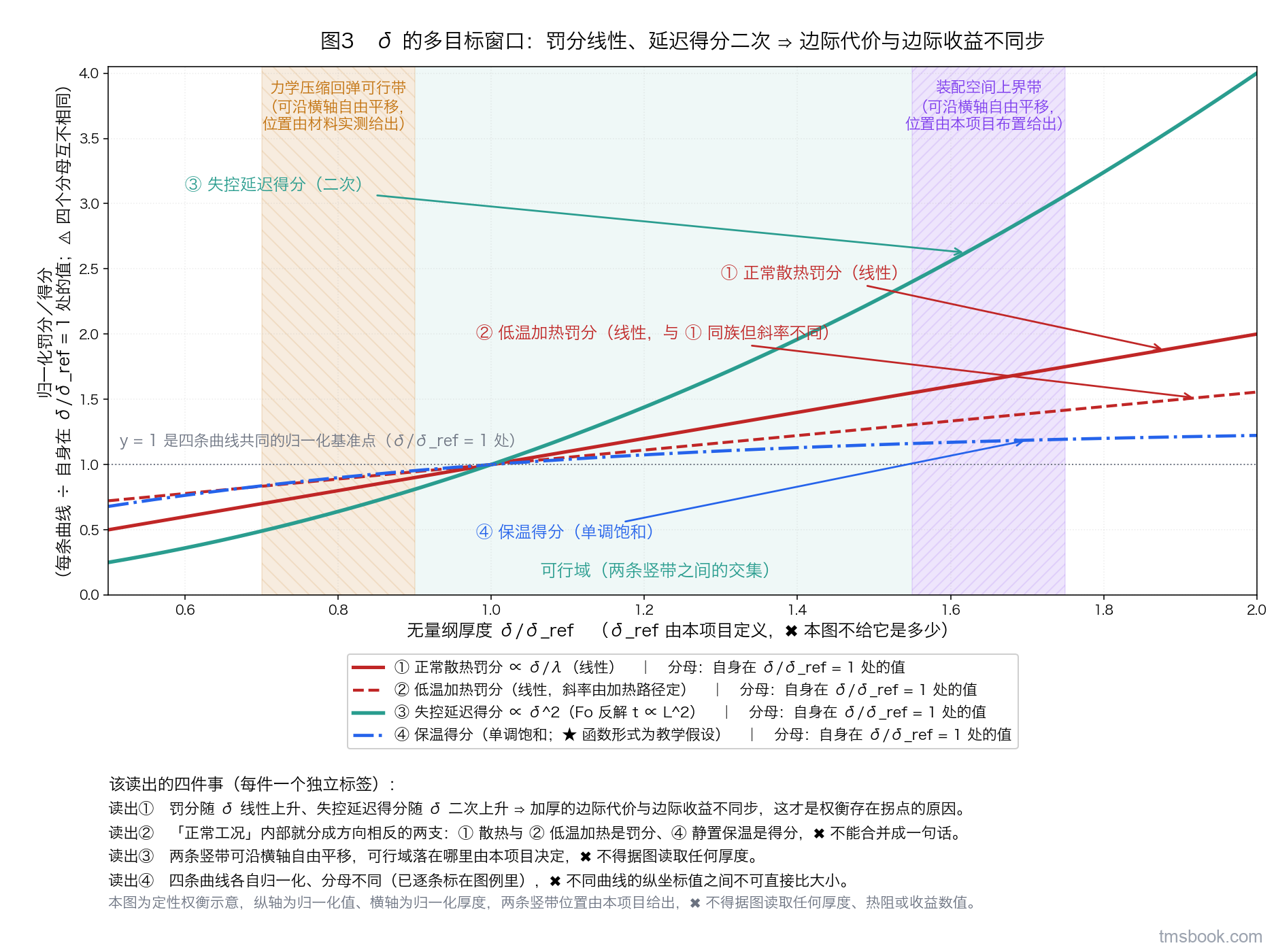

到这里，δ 这个变量上已经挂了四支方向不同的热账（散热罚分、加热罚分、失控延迟得分、保温得分），外加两条非热的硬边——装配空间与力学压缩回弹。它们围出来的东西，就是本课要交的第一个窗口。

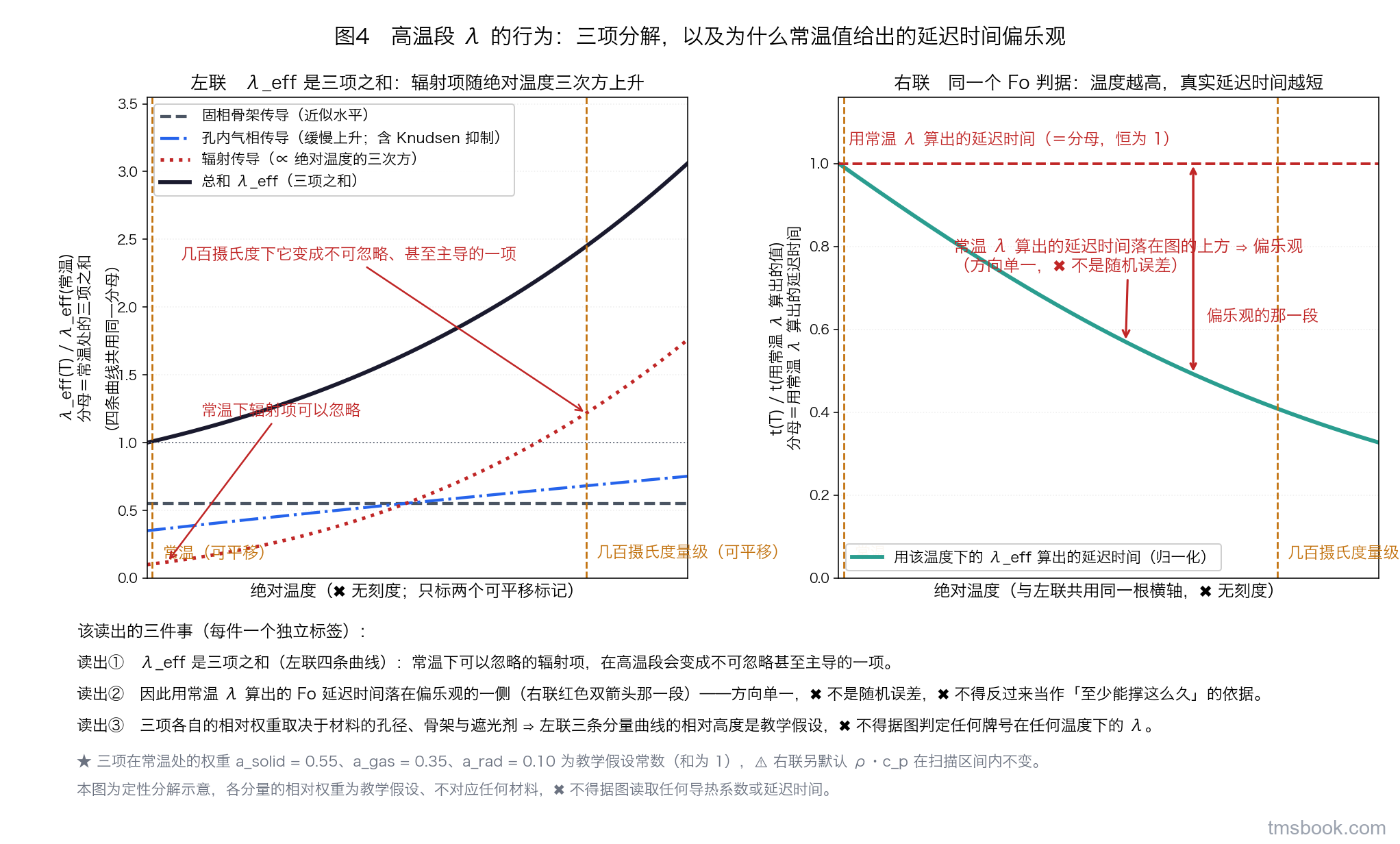

1.6 高温段的 λ 才是判据：三项分解，以及常温值为什么偏乐观

多孔隔热材的有效导热系数 λ_eff 不是一个物性常数，它至少是三项之和：

固相骨架传导——沿固体骨架走的那一份，随温度变化缓慢； 孔内气相传导——含 Knudsen 效应：当孔径小到与气体分子平均自由程可比时，气相导热被显著抑制。⚠ 这正是气凝胶常温 λ 极低的机理，而它是一个依赖孔结构的机理，不是材料的天然属性； 辐射传导——在光学厚介质里可写成等效导热的形式，其大小随绝对温度的三次方增长。

三项一叠加，结论就出来了：常温下辐射项可以忽略，几百摄氏度下它会变成不可忽略的一项，甚至变成主项。⇒ 用常温 λ 去算 1.4 的 Fo，得到的延迟时间是系统性偏长的——方向单一，⛔ 不是可以互相抵消的随机误差（这个方向性⛔ 不得反向使用）。

而高温段还要问第二个问题：结构完整性。λ 再低，如果这层材料在几百摄氏度下会收缩留缝、会烧穿、会失去支撑，那么 1.4 里那个 L 就不存在了。⚠ 收缩留缝这一种最阴——它不产生任何可见的破坏，只是在两片电芯之间开出一条缝，而那条缝里的辐射与对流会把整层的等效热阻打掉一大截。

关于常温 λ 的量级，本课给一组带来源级别的数，并同时写明它不能拿来做什么：

常温面外导热系数的量级带——气凝胶毡约 0.02 W/(m·K) 量级；云母板与陶瓷化硅橡胶约 0.2~0.4 W/(m·K) 量级。

⚠ 这组数的来源级别是公开供应商数据表汇总（的第三级，最低的一级）。⇒ 三条限制同时成立：⛔ 不得当作选型依据；⛔ 不得把区间端点当成可承诺值；须按所用产品的数据表取值，并注明测试温度、压缩状态与测试方法（激光闪射法 LFA / Hot Disk）。⚠ 再强调一次：本课全部权衡结论都不依赖这组数，它在这里只用于说明一件事——常温值不是判据。

至于「辐射项随绝对温度的三次方增长」，那是多孔介质辐射传导的理论关系，可以放心引用，也是本节唯一一条允许拿去做趋势判断的结论。

三个易错点：

① 拿常温 λ 排材料座次，然后在高温段被反超。⚠ 这一条的代价不在选型阶段，而在验证阶段——热扩散试验一次不过，包体已经定型。 ② 忽略压缩状态。同一块气凝胶毡在不同压缩率下的 λ 不同（压实后固相通路增多，λ 上升）。数据表上那个值对应哪一个压缩率，必须问清楚；而问清楚之后还要回到 1.7 去看：装配后实际被压到多少。 ③ 只看 λ 不看结构完整性。这是本课误区节点名的那种错法：常温 λ 好看的材料在几百摄氏度下收缩或烧穿，前面三本账全部作废。

1.7 力学账：δ 在寿命内是变的，热账里代进去的是哪一个厚度，必须声明

芯间隔热／缓冲垫还有第二个身份：它是电芯膨胀力的缓冲件。电芯在充放电时有可逆膨胀，在循环中还有累积的不可逆胀气；这些力最后压在这片垫子上。它的压缩率—压应力曲线因此决定了两件事：

装配之后它还剩多厚（δ_assembled）；寿命末期它被压到多厚（δ_EOL）。

而 λ 本身也随压缩率变化——压实之后固相通路增多，λ 上升。⇒ 这两件事叠在一起，1.2 那条串联链与 1.4 那个 Fo，输入的两个量都在寿命内漂。

为什么这条口径必须显式声明，而不是「大家默认知道」。热账里如果代的是自由厚度 δ_free，算出来的面热阻与延迟时间都偏乐观；⚠ 而这个偏差在寿命末期最大——恰恰是电芯内阻上升、析锂风险累积、最容易发生失控的那个时刻。⇒ 误差与风险同向叠加，⛔ 不是可以互相抵消的随机误差。这一条与 1.6 那条（常温 λ 偏乐观）是同一个方向，两者相乘不相消。

★ 需要说明来源：「δ 在寿命内是变的 ⇒ 热账里的厚度必须声明口径」这条判据是本课按全集核对补入并归纳所立的，⛔ 不写成既有。它的落地形式很简单：参数卡上写明本次热账代入的是 δ_free、δ_assembled 还是 δ_EOL；⚠ 三者中任何一个都可以用，⛔ 但不许不写。

⛔ 本节不给数。压缩率—压应力曲线、λ 随压缩率的变化、以及电芯的可逆／不可逆膨胀量，全部是平台与产品相关量，须由所用材料的实测曲线与本项目的电芯膨胀数据给出，且必须与热账用同一个厚度口径。

三个易错点：

① 热与力分头校核、各用各的厚度——力学侧按 δ_EOL 校压应力有没有超，热侧按 δ_free 算延迟时间，两份报告各自都过，合起来是个不存在的设计。⇒ 热与力必须一起校核，且用同一个厚度口径。 ② 用自由厚度算 Fo，然后把那个偏乐观的延迟时间写进整车时序对齐表。这一条的后果落在整车侧：报警与断高压的时序按一个不存在的余量排的。 ③ 忘了模组绑带与端板刚度会改变压缩率的分布。同一片垫子，在模组两端与在中间被压的程度不同 ⇒ δ_assembled 不是一个数而是一个分布，取哪一个位置的值同样是口径问题。

1.8 非热账全集：它们不改热阻，但能把某一本热账整个推翻

到 1.7 为止，δ 上挂着的还都是热账与力学账。但隔热选型真正被否掉的场合，多数不在这两类里。把那些「不在热账上、却能否决方案」的约束显式成表：

① 电气绝缘与耐压——芯间件同时是绝缘件，它要承担电芯之间的绝缘与耐压； ② 掉粉与污染——气凝胶掉粉会落到绝缘面、连接器与采样点上； ③ 可压缩性与装配力、公差累积、能否自动上料——它决定这个方案在产线上能不能做； ④ 老化后的状态——高温高湿下吸湿（⚠ 吸湿会抬高 λ，直接打回 1.6 那本账）、粉化、压缩永久变形（直接打回 1.7 那本账）； ⑤ 重量与体积——成组效率与包体能量密度； ⑥ NVH——隔热垫常常兼作缓冲与阻尼件； ⑦ 材料成分限制与试验后处置——法规侧与报废回收侧的约束。

为什么必须把它们显式成表，而不是「想到了再说」。通则 E2 讲得很清楚：未列入的项⛔ 不得默认当成禁止或不存在——⚠ 因为默认值不会被测试覆盖。一个没写进选型表的项，不会有人去校它，也不会有任何一份报告报它红。而热账做得再漂亮，一个掉粉问题就足以让方案在装配线上被否掉；这类否决在热工程师的清单里通常整类不出现，因为它不产生任何一个温度数。

⛔ 本课对这些项一律只给判据类型，以及「它会推翻哪一本热账」的机理；具体等级、允收值与试验方法⛔ 不给——绝缘与耐压判据归电安全侧，掉粉与装配归制造侧，老化试验归可靠性侧，材料成分与报废处置归 M 板块。

三个易错点：

① 把这些当成「别人的事」而不写进选型表。它们不会因此消失，只会在评审后期以「再想想办法」的形式退回来，而那时能改的只剩下最贵的那几个选项。 ② 只在新件状态下核热账。吸湿之后 λ 上升、压缩永久变形之后 δ 变小，两项都往 1.6 与 1.7 那两个偏乐观的方向再推一把。 ③ 把「没写进表的项」当成「已经通过」。⚠ 这一条是 E2 的原话，它值得单独记一遍：清单上的空白不是通过，是没查。

1.9 收成一条判据链：顺序本身就是判据

把 1.1 到 1.8 收成一条有先后的链，一共五环：

第一环——这一层装在哪、串在哪条路径上？（1.1）⚠ 这一环带一个分支：如果答案是「它要求导热好」（位置 ②），⛔ 立刻转到另一套判据，两套⛔ 不得互套。 第二环——几百摄氏度下它的 λ 与结构完整性怎样？（1.6）不过关的后果：收缩留缝／烧穿／失去支撑 ⇒ 延迟时间那本账全废。 第三环——它要不要承压缩回弹、要不要绝缘？（1.7、1.8 的 ①）不过关的后果：δ 在寿命内被压薄、绝缘被掉粉与吸湿侵蚀。 第四环——掉粉、装配力、公差、自动上料、老化吸湿怎样？（1.8 的 ②③④）不过关的后果：在制造与可靠性环节被否。 第五环——常温 λ 与单价。

为什么顺序本身就是判据。把常温 λ 提到第一环，就是 1.6 里点名的那种错法；把位置放在第一环，是因为位置决定了后面每一问该怎么问——芯底导热层要的是导热好，它的问题清单与其余四层方向相反，第二环到第五环全部要换一套问法。

还有一条比顺序更硬的：前四环是否决项，只有第五环是优化项。⇒ ⛔ 这条链不许折算成加权打分表。加权求和会让一个致命短板（高温烧穿）被其它高分项补偿掉，最后选出一个「总分最高、但在几百摄氏度下会消失」的材料——而打分表上看不出任何异常。

★ 需要说明来源：这条判据链的顺序、以及「前四环是否决项、第五环才是优化项」这个划分，是本课按要点归纳所立的，⛔ 不写成既有做法、也⛔ 不写成某标准既有。

材料谱系在这条链上的短板，本课只给定性描述，⛔ 不给任何限值与座次：

气凝胶毡——λ 低（机理见 1.6 的 Knudsen 效应），但脆、易掉粉 ⇒ 它在第四环上最吃紧； 云母板——耐高温、高温结构完整性好，但导热偏高 ⇒ 它在第二环上过得漂亮、在第五环上要付代价； 陶瓷化硅橡胶——受热成瓷，即在高温下转变为陶瓷态并保持支撑 ⇒ 它是专门为第二环那个「失去支撑之后 L 还在不在」的问题准备的； 隔热泡棉——兼做膨胀力缓冲 ⇒ 它同时挂在第三环的力学账上，选它时热账与力学账必须一起看（1.7）。

三个易错点：

① 把链走成打分表并加权求和——前四环是否决项，⛔ 不是加分项。 ② 在第二环用常温数据——那等于把第二环退化成第五环，链的顺序白排了。 ③ 跳过第一环直接比材料——五个位置的问题清单不同，不先定位置，比的是五套不同判据下的分数。

到这里，δ 这个窗口的两端与两条硬边已经齐了。下一讲换一个量：包内压力。它的窗口比 δ 的窗口更窄，而且两端各由一件完全不同的事定住——这也是本课八处口径里出错最多的一段。
