D4-03 充电过程温控策略与充电功率协同

课程代码 D4-03 · 板块 D 电池热管理 BTMS / D4 快充与超充热管理 时长 约 4.0 小时（6 讲 + 1 次策略标定与闭环对比实操） 适合对象 BTMS 系统 / 控制 / 标定工程师；做充电曲线与温控策略的必修 前置 D4-02 超充（4C/6C）热管理挑战与冷却强化；K3-01 整车热管理控制策略总览与模式管理；体系外前置（需自备）：BMS 充电控制与 SOC/SOH 估算基础——本课只讲策略层的 BMS—TMS 握手与降级逻辑，不讲 BMS 本体的功能构成与估算算法 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D4-03 大纲的完整展开版

---

引言：先问「此刻是谁在限」，再决定动哪个把手

充电曲线不是电池部门一家画出来的。它交到热管理手上时，问题通常已经变成一句很具体的抱怨：这台车 10→80% 比标称慢（这个口径本身自带两义，第 1 讲会先把它声明清楚）。而工位上最顺手的三个动作——把冷却液目标温度再压低一档、把水泵再开大一档、把 Chiller 再多开一路——在相当一部分场合里做完之后，整段时间一秒都不会短，只是多花了电、多出了噪声、把包内温差做大了。这门课要建立的三个判断力就是从这里长出来的：先辨明此刻是谁在限、再决定冷量供多少与给谁、最后用一张统一的账表判两版策略孰优。

钉子①（辨因层）：实际充电功率是四项取小——P_chg = min(P_电化学包络, P_T, P_连接器/母排, P_桩)，而热管理只握着其中「一项半」的把手。能直接决定的只有 P_T，即电芯温度门限给出的那条功率上限；能间接移动的只有电化学包络（温度改变析锂窗口的位置，那是半项）；连接器与母排的热限、桩侧的能力，热管理一点都动不了。由此推出全课最贵的一条纪律：只要此刻的 min 不是 P_T、紧接着的那一段里也不会变成 P_T，那么任何把电池弄得更凉的动作都不会缩短 t_10→80——账面上被改善的那一项确实降了，而 min 一点没动。⚠ 顺带钉死一个几乎所有人都会顺手加上去的第五项：TMS 报出的可用冷却能力 Q_avail 不在这个 min 里——它是供给量，通过决定「电芯温度什么时候撞到门限」来间接影响 P_T，⛔ 不得直接写进取小式（那是把「能力」与「限值」两种东西取小）。本条给的是四项之间的结构关系，⛔ 不给任何数：四项各自的值都是平台相关量，须按本项目实测标定。

钉子②（账本层）：目标函数是 t_10→80 = ∫ E_pack·dSOC / P_chg(SOC, T) 这一整段的积分，不是峰值功率那一个瞬时点。峰值功率只是这个积分里某一瞬的被积函数值，把它最大化与把积分最小化不是同一件事，而且经常方向相反。更要紧的是第二半句：没有任何一个动作可以只报时间这一项，每一版策略都要在同一张表上把七类账一起算完——预调温省下的分钟数要减去预热耗掉的电与误触发的期望损失；压低水温省下的降额时间要减去 Chiller 功耗与包内温差变大的寿命代价；主动让出功率省下的整段时间要减去用户对「功率数字变小」的感知。⇒ 本课任何一处写「更快」「更好」的地方，都必须同时给出它在另外六类账上的方向，⛔ 只报时间的结论在本课一律不成立。⚠ 时间的绝对值同样是平台相关量、本课不给数，两版策略之间一律用相对量比较。

反钉子（本课最容易被读反的一条）：「derating 是保护动作，所以曲线定得越保守越安全」。这句话读起来天经地义，实际三步全错，而每一步都对应一个读者会真做出来的具体动作。第一步错在「保守」同时指向两个方向相反的动作。带迟滞的降额曲线有两个拐点：升温方向上开始降功率的触发点 T_trip，与降温方向上恢复功率的恢复点 T_rec，二者之差即迟滞带 ΔT_hys。让曲线更保守只有一条合法路径——把 T_trip 往更冷的一侧挪；而想「减少抖动」时，人的第一反应几乎总是把 T_trip 往更热的一侧抬。★ 迟滞带只许往恢复侧开，⛔ 不许往触发侧开，否则整条门限被静默抬高了一个 ΔT_hys，安全裕量被吃掉，而标定表上看不出任何异常。第二步错在把保守化当成单调改善，而它一次改三项。把 T_trip 前移：峰值温度确实降了；t_10→80 明确变长；而电池在高温区的驻留时间方向不定——功率被砍下去，产热也随之下降、温度回落更快，驻留可能反而更短，也可能因整段被拉长而更长。寿命衰减看的是温度对时间的积分，不是峰值那一个点。⛔ 本课不许只拿峰值温度这一项去判哪一版更安全。第三步错在把安全事件当成这条曲线的最后一个拐点。「温度再高就直接停」听起来是把保护做到极致，实际是把安全动作塞进了降额动作的执行路径，于是它继承了这条路径的三样东西：迟滞带、与桩的功率协商往返、以及以 t_10→80 为目标函数的取舍——而这三样恰恰是安全动作最不能有的。温度降额中止与安全事件中止是两条语义不同的中止请求：前者可恢复、走协商往返、由本课的曲线驱动；后者不可自动恢复、优先级高于一切冷量仲裁、必须走独立路径（完整动作链与桩车联动见 D5-06 充电与充满静置工况的电池热安全应急响应与桩车联动）。

全课的射程止于充电结束与随后的续冷退出：拔枪后整车已下电时的时序握手不在本课，见 K3-11 热管理域的上下电时序、run-on 编排与休眠期能耗预算。

第 1 讲　充电曲线是被谁限住的：动手降温之前，先回答「此刻是谁在限」

拿到「这版车的 10→80% 再快一点」这个任务，最顺手的走法是把热管理这一侧能拧的都拧一遍：冷却液目标温度往下压一档、水泵转速往上抬一档、Chiller 多开一路，然后回头看充电曲线有没有抬起来。这条路有时候有效。而它无效的那几次才是本讲存在的理由——无效的时候，标定表上被改动的每一个量都确实朝着「更凉」的方向走了，包内最热点温度也确实降了下来，而整段充电时间一秒没变。改动没有错，验收也没有错，错的是改的对象。

钉子① 在本讲立住：实际充电功率是四项取小的结果——P_chg = min(P_电化学包络, P_T, P_连接器/母排, P_桩)——而热管理只握着其中一项半的把手：它直接决定 P_T（电芯温度门限给出的功率上限），间接移动 P_电化学包络（改变温度就改变析锂窗口的位置，这是那半项），而连接器与母排的热限、桩侧的能力，它一点都动不了。⇒ 由此推出全课最贵的一条工程纪律：如果此刻的 min 不是 P_T，那么把冷却液再往下压一档、把泵再开大一档、把 Chiller 再多开一路，t_10→80 一秒都不会短，只会多花电、多出噪声、把包内温差做大。这条纪律在后面每一讲都要用一次：它解释了为什么预调温的收益在冬天为正而在夏天可能为负，为什么「主动让一点功率」在某些条件下反而更快，也解释了为什么两版策略的账要按「此刻是谁在限」分段拆而不是按时间均分。

钉子② 同样在本讲立住：目标函数是 t_10→80 = ∫ E_pack·dSOC / P_chg(SOC, T) 这一整段的积分，而不是曲线上那个最高点。峰值功率是这个积分里某一瞬的被积函数值，把它最大化与把积分最小化不是同一件事，而且经常方向相反。更要紧的是：没有任何一个动作可以只报这一项——每一版策略都要把它在别处付的账一起算完（完整的账目全集在第 6 讲画）。⇒ 本课任何一处写「更快」「更好」「改善」的地方，都必须同时给出它在其余各类账上的方向；⛔ 只报时间的结论在本课一律不成立。

本讲交付七件：① 四项取小这个结构，以及热管理在其中的「一项半」权限边界；② 一张可以照做的判因表——从五组可观测信号读出此刻是谁在限，每一项配上有效动作与无效动作各一条；③ 四项各自的观测量、责任方与改善路径，逐项摊开成表；④ 把「限住充电功率的约束」这个集合沿电流路径重数一遍，补出三整类不在惯用线索上的限制，并显式排除一个几乎所有人都会顺手加进去的「第五项」；⑤ 阶梯 CC 与 SOC-倍率包络的三个来源，以及它们对应的三条完全不同的改进路径；⑥ 目标函数的完整口径——包括「10→80%」这四个字自带的三处两义；⑦ 一条对本课全部判据都成立的警告：卡门限用的那个 SOC 是估计量，不是测量量。

本讲不交付：预调温的目标温度、提前量与能量代价（第 2 讲）；充电中的冷量分配与仲裁（第 3 讲）；降额曲线的拐点、斜率与迟滞怎么设（第 4 讲，本讲只用 P_T 这个符号，不画曲线）；BMS—TMS—桩的握手字段与降级路径（第 5 讲）；两版策略的完整账表（第 6 讲）。射程之外的四类只写去向不写内容：析锂包络本身的机理与形状归 D4-04 高倍率工况下的温差与析锂风险控制；连接器与母排的温升机理、限值与改善手段归 E5-04 高压连接器、线束与母排的温升管理；桩侧能力与多枪分流归 N1-03 充电桩/超充设备侧热管理，从桩到电芯的完整短板链路归 N1-02 超快充链路级热管理：从桩到电芯的短板效应；SOC 与 SOH 估计算法本体归 BMS 域，本课只用它的一条定性结论。⛔ 凡本讲写「见第 N 讲」或「前指某课」的地方都是刻意的分工，不是漏讲。

本讲的走法：先把结构立起来，说清 min 是什么、热管理握着哪一项半（1.1）；再把「先辨因」这句口号变成一张照着能查的信号表（1.2）；然后把四项逐项摊开，说明为什么它们不能合并成一个笼统的「热门限」（1.3）；接着把这个集合重数一遍，看看沿惯用线索会漏掉什么（1.4）；再解释充电曲线为什么是台阶而不是平滑线（1.5）；最后把目标函数与它的口径钉死（1.6），并给全课的判据输入加一条警告（1.7）。

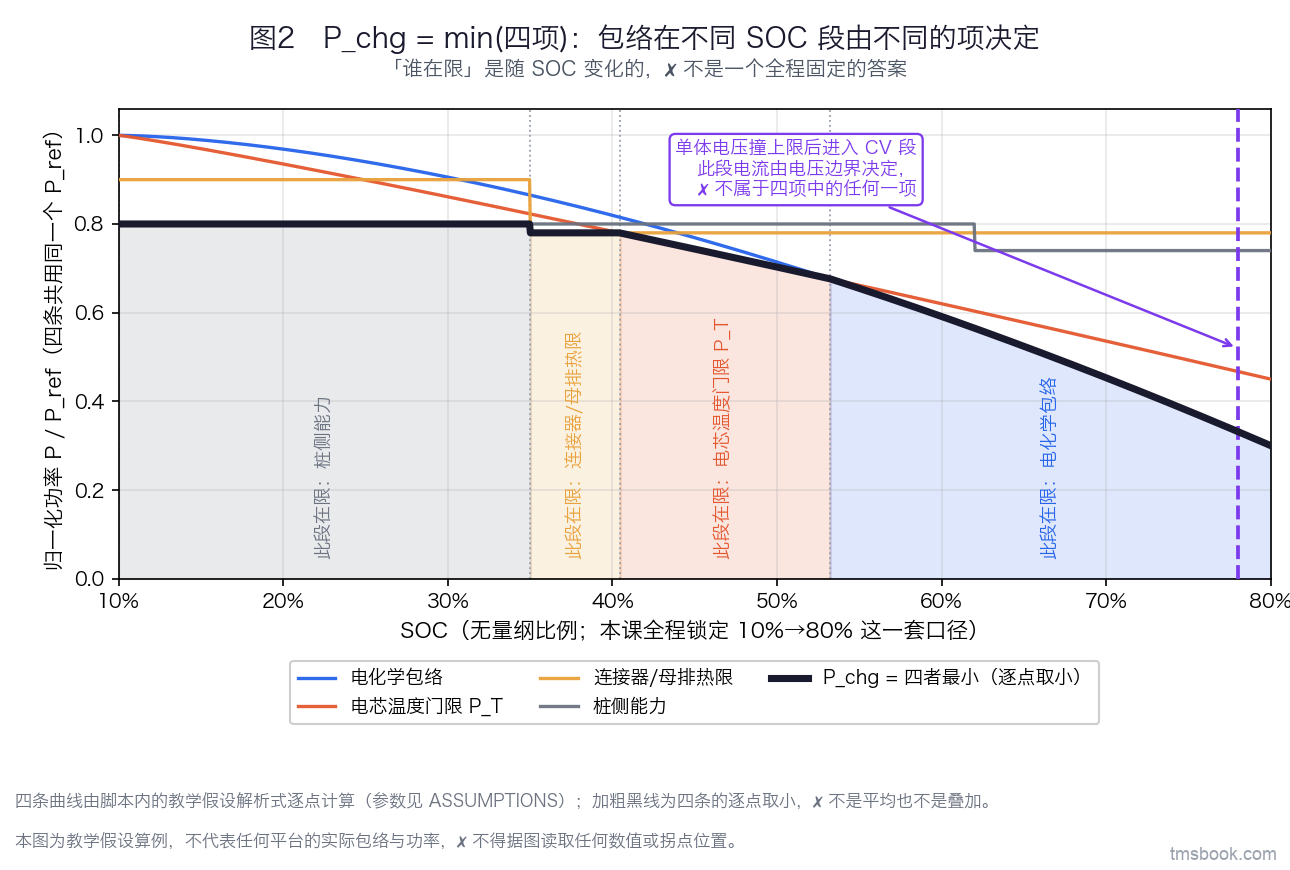

1.1 充电功率是四项取小，而热管理只握着其中一项半——所以任何温控动作之前必须先辨因

是什么。直流快充时，车实际拿到的功率不是任何一方单独决定的，而是四条互相独立的约束逐点取小的结果：

P_chg = min(P_电化学包络, P_T, P_连接器/母排, P_桩)

四项里，本课能直接决定的只有 P_T；能间接移动的只有 P_电化学包络，那是半项；剩下两项完全在别人手里。三种权限的性质完全不同，必须分开记：

• 直接的那一项 P_T。温度门限给出的功率上限，它由第 4 讲的降额曲线定义。热管理提高供冷能力、改善流量分配、把包温压住，作用点就在这一项上。
• 那半项 P_电化学包络。可用倍率随负极电位与析锂窗口变化，而析锂窗口的位置随温度移动——把冷透了的包温抬到充电目标窗口的下沿之上，这一项就抬上去了。这是热管理对电化学包络的唯一入口（包络本身的机理与形状归 D4-04 高倍率工况下的温差与析锂风险控制）。★ 这里先把「窗口」两个字的口径钉死，因为本课有两个窗口、而它们的上沿由取小式里不同的项定住：析锂窗口是 SOC—倍率平面上的可用区，它随温度移动，属第①项 P_电化学包络；充电目标窗口是温度轴上的一段（2.1 给出），它的下沿由低温侧的析锂风险与内阻定住、上沿由 P_T 的第一个拐点定住。⇒ 全课「把包温抬进窗口」这个动作只指抬到充电目标窗口的下沿之上，抬的是 P_电化学包络 那半项；⛔ 不得读成「往上沿顶」——上沿属于 P_T，那是取小式里另一项，顶过去正好落进降额区（2.1）。⚠ 这半项只在低温侧有效：低温时包络收得紧，升温把它撑开；而在高温侧继续升温并不会把包络抬得更高，只会先撞上 P_T。⛔ 这是一个带方向的把手，不得反向使用——「温度能影响包络」这句话在两个方向上给出的不是同一个结论。
• 动不了的两项。连接器与母排的温升由电流平方与接触电阻决定，改善靠截面、镀层与接触压力，责任方是高压电气侧（去向 E5-04 高压连接器、线束与母排的温升管理）；桩侧能力由桩自己决定，包括桩的额定、功率模块降额、液冷线缆温度与多枪分流（去向 N1-03 充电桩/超充设备侧热管理）。热管理在这两项上做任何动作都不产生整段时间收益。

先把本讲要用的符号钉住（与全课统一，与降额曲线相关的其余符号在第 4 讲一并收口）：T̂_hot 是包内最热点温度的估计值，T_lim,hot 是它对应的门限；Δ̂T_pack 是包内温差的估计值，ΔT_lim 是它的门限；T_lim,conn 是连接器与母排的温度门限；Q_avail 是仲裁之后落到电池这一支的可用冷却能力——★ 全课口径只取这一个，⛔ 它不是系统总量：热管理侧本周期能供出的冷却能力总量另写 Q_avail,sys，六方共分的是它（3.4／3.6），两者之间差着整整一次仲裁，⛔ 不得互代、⛔ 不得互相代入。⛔ 全课不裸写 T_max——这个写法在工程文档里既被用来指被估的状态又被用来指限值，两者量纲相同而含义相反，读者会拿去互比甚至互代；⛔ 不裸写不带下标的 ΔT（本课有五个不同的 ΔT）；温度门限给出的功率上限全课只叫 P_T 一个名字。

为什么这一条必须放在全课最前面。它决定了本课全部动作的有效性前提。min 这个运算有一个残酷的性质：改一个不在 min 位置上的量，账面上那一项确实改善了，而结果一点不动。把这句话翻译成工位上的语言就是——冷却系统的每一项指标都做得更好了，验收表上每一格都是绿的，而客户体感到的补能时间一秒没短。这类改动在快充标定里是最常见的白花钱，而且它不会以失败的形式暴露：温度确实降了，图表确实好看了，只是那笔钱买的东西没有出口。

⇒ 由此也就回答了「为什么第 1 讲必须先教辨因」这个问题：优化的对象不是「让电池更凉」，是「让当前的那个 min 抬起来」。这两句话在某些时刻指同一个动作，在另一些时刻指完全不同的动作，而它们长得一模一样。

工程量级／典型值。⛔ 本节不给任何数。四项各自的值全部是平台相关量——它们取决于电芯体系与包络标定、冷却系统能力与降额曲线、高压电气的截面与镀层、以及现场那台桩，须由本项目实测与标定确定。本节给的是它们之间的结构关系，而结构关系不需要数值就能用。

易错点，三条。

① 把「电池温度降下来了」当成「充电变快了」的充分条件。它只在 min 恰好落在 P_T 上时才成立，而那是四种可能之一。⇒ 正确的说法是：降温是抬高 P_T 的手段；P_T 抬高之后 P_chg 涨不涨，还要看它是不是当前的 min。

② 把 Q_avail 当成 min 里的第五项写进式子。这是全场最高发的一个动作，因为它读起来太自然了——「冷却能力也是一种限制啊」。它错在把「能力」与「限值」两种东西取小。这一条在 1.4 末尾单独展开。

③ 把那半项当整项用。「热管理能影响电化学包络」这句话是对的，但它是一个只朝一个方向开口的把手。把它当成「温度是包络的通用调节旋钮」，在高温侧就会做出方向相反的动作。

1.2 辨因不是一句口号：五组可观测信号，每组配一条有效动作和一条无效动作

是什么。「先辨因再优化」如果只停在这句话上，读者回到工位仍然不知道该看哪个信号。本节把它变成一张可以照着查的表——五组可观测信号，每一组回答「是不是我在限」，并各自带上命中之后改什么有效、改什么无效：

#	观测信号	命中说明什么	有效动作	⛔ 无效动作
①	单体最高电压与充电截止电压的距离	已经进入 CV 段，电流由电压边界自然回落	回到电芯与包络侧看这一段该不该这么早到；重看 SOC 与截止电压的口径	去查温度门限、去改冷却——此时没有任何门限被触发
②	SOC 与包络的相对位置	电化学包络在限	低温侧：把包温抬到充电目标窗口的下沿之上（这是热管理唯一的入口；⛔ 不是往上沿顶，上沿归 P_T，见 1.1 与 2.1）；其余：回 D4-04 高倍率工况下的温差与析锂风险控制 看包络本身	继续降温——高温侧降温不会把包络抬上去
③	T̂_hot 与 T_lim,hot 的距离	电芯温度门限在限，即 P_T 是当前的 min	提高供冷能力、改善流量分配、预调温、必要时主动让功率（第 3 讲）	——（这一支是唯一「改冷却有效」的支路）
④	连接器与母排测点温度与 T_lim,conn 的距离	连接器或母排热限在限	走高压电气侧的改善路径（去向 E5-04 高压连接器、线束与母排的温升管理）	改冷板、压低电池侧水温——作用点根本不在这条链上
⑤	桩侧报出的可用功率与车侧请求的差	桩侧在限（桩额定、功率模块降额、线缆温度、多枪分流）	换一台桩、避开分流工况；链路级判因见 N1-02 超快充链路级热管理：从桩到电芯的短板效应	车侧任何热管理动作

⚠ 五条支路是并列的，⛔ 不得只查其中一条就下结论。表里每一行的最后一格之所以要写出来，是因为判错支路的后果不是效果差一点，是改动完全无效——而无效改动在数据上与「改得还不够」长得一模一样，于是下一轮会改得更狠。

为什么工程上真正稀缺的不是判断力，是观测量。上面这张表能用的前提，是车上真的把这几路信号输出到了可观察的位置。而实际情况常常是：温度有、电压有，而「此刻是谁在限」这个结论本身没有任何一路信号承载。⇒ 本节因此附带一条设计要求：把「当前压制者」标识（active limiter）与它的裕量作为观察量登记进信号表，让功率协商的每一步都能回答「这一步是被谁压住的」。这条做法与 K3-01 整车热管理控制策略总览与模式管理 的输入契约同源——那门课要求能力与限值都要有可回读的字段，本课把它落在充电域的这一个具体量上。没有它，辨因就只能靠事后猜，而事后猜的准确率在多支路同时接近门限时会掉得很快。

工程量级／典型值。⛔ 本节不给任何门限值与判据阈值——「距离多近算在限」是一个由本项目按噪声、估计误差与协商周期共同确定的量，不是一个可以抄的数。本节给的是信号清单与判据结构：查哪几路、每一路命中说明什么、命中之后做什么。

易错点，两条。

① 只沿温度一路信号下结论。热管理工程师的信号表上温度最多、最熟、刷新最快，于是「温度在涨」几乎自动等于「温度在限」。而这五条支路里只有一条是温度。

② 把「接近门限」当成「在限」。在没有 limiter 标识的车上，人们退而求其次用「T̂_hot 已经很接近 T_lim,hot」来推断「所以是温度在限」——接近不等于在限，另一项完全可能已经更低了。两项同时接近各自门限时，这种推断的错误率最高，而那恰恰是快充最关键的那一段。

⚠ 下面这张图把上表画成一条决策链。⚠ 图上支路 ① 判的是 CV 段，它不属于 min 的四项——那是本课在 1.4 里补出来的一整类，之所以排在最前面，是因为它最好查、也最容易被误判成降额生效。

1.3 四项各有自己的观测量、责任方与改善路径——⛔ 合并成一个「热门限」就等于放弃了辨因

是什么。先把公式一的五个字段摊开：

• 表达式　P_chg = min(P_电化学包络, P_T, P_连接器/母排, P_桩)。
• 变量　四项都是功率（kW），而且每一项都是 SOC、温度与 SOH 的函数，不是常数——它们随充电过程一起动，谁是 min 也就跟着变。
• 适用条件　⚠ 这个式子只在直流充电的恒流段成立。单体电压撞上截止电压之后进入 CV 段，电流由电压边界决定而自然下降，那一段不属于这四项中的任何一项（见 1.4）。
• 用途　辨因，即判定此刻改什么才有效。⛔ 它不是一个用来预测功率数值的式子——四项的值都要另外给。
• 算例　见下文的次序推演。

在这个框架下，四项的差别不是「数值不同」，而是观测量、责任方与改善路径三样全都不同：

限制项	观测量	责任方	改善路径（本课射程内／外）
P_电化学包络	单体电压、SOC 与包络的相对位置	电芯与电池系统侧	射程外：包络本身的机理与标定归 D4-04 高倍率工况下的温差与析锂风险控制。本课只有一个入口——低温侧升温把析锂窗口撑开，也就是冬季预热式的预调温（第 2 讲）
P_T	T̂_hot（估计值，不是实测点）	电池热管理	射程内：供冷能力、流量分配、降额曲线（第 4 讲）、必要时主动让功率（第 3 讲）、夏季预冷式的预调温（2.8）。⚠ 冬季预热⛔ 不抬这一项——它抬的是上一行的 P_电化学包络（本节算例与 2.8 都按这一条判）
P_连接器/母排	连接器与母排上的直接测点	高压电气	射程外：截面、镀层、接触压力与降额规程，去向 E5-04 高压连接器、线束与母排的温升管理；⛔ 本课不给任何限值与耐温等级号
P_桩	桩侧报出的可用功率	桩（及运营方）	射程外：桩额定、功率模块降额、液冷线缆温度、多枪分流，去向 N1-03 充电桩/超充设备侧热管理；桩到电芯的完整短板链路见 N1-02 超快充链路级热管理：从桩到电芯的短板效应

⚠ 表里最要紧的一格是 P_T 的观测量：它是估计值，不是测点值。量产包上 NTC 的位置由采样线束就近决定，必然错过真正的极值点，所以 T̂_hot 是一个由稀疏测点推出来的量（估计器构造与置信度分级归 D1-06 电池热状态在线估计：从稀疏 NTC 到 T_max 与 ΔT_pack）。而同一张表里 P_连接器/母排 的观测量通常是直接测点。两者的误差性质完全不同，因而它们的裕量也不该按同一个宽度留——这一条在第 4 讲展开。

为什么四项不能合并。把 P_T 与 P_连接器/母排 合成一句「热门限」，是最常见的一次合并，因为两者都叫「温度」。⇒ 后果非常具体：看到功率被砍就去改冷却，而实际触发的是母排温度或桩侧降额，于是冷却越改越强、时间一秒不动，而真正该动的截面、镀层或那台桩从头到尾没人碰。⚠ 观测量与责任方都不同的两个量，一旦共用一个名字，跨部门的问题单就会一直落在错的那张桌子上。

算例：只给次序，不给值，照样能判该改什么。设某一时刻四项从小到大依次是

P_桩 ＜ P_T ＜ P_电化学包络 ＜ P_连接器/母排

⚠ 这里给的是相对高低，⛔ 不给任何绝对值——判因这件事本来就不需要绝对值。逐一判四个候选动作：

• 改冷板／压低水温：抬的是 P_T，而 P_T 不是当前的 min。⇒ 整段时间不动，代价照付（Chiller 功耗、噪声、包内温差变大）。
• 加大母排截面：抬的是四项里已经最高的那一项。⇒ 完全无效。
• 换一台能力更强的桩：抬的正是当前的 min。⇒ 有效——但只有效到 P_T 那个位置为止，越过之后 min 就换成 P_T 了，收益到此为止。
• 预调温：在低温工况下抬的是 P_电化学包络，而它在这个次序里排第三。⇒ 此刻无效。⚠ 但这不等于预调温没用——它在另一个时刻（进桩那一瞬、包温还在窗口之下时）恰好抬的就是 min。

⇒ 这个算例同时演示了两件事：辨因的结论是「此刻」的，不是「这台车」的；以及抬 min 的收益总是到「下一项」为止——所以任何一次改善都要问「抬到哪儿就撞上谁」。

工程量级／典型值。⛔ 四项的值全部是平台相关量，一律不给数。连接器与母排的限值、耐温等级号与降额规程条款一个字不写，只写去向 E5-04 高压连接器、线束与母排的温升管理——本课不判的判据只给类型与去向。

易错点。把四项合成一句「热限」，于是看到功率被砍就去改冷却，而实际触发的是母排温度或桩侧降额。⚠ 这个错误在组织层面还会自我强化：合并之后，问题单的标题就叫「充电热限」，它永远被派给热管理。

1.4 沿电流路径把这个集合重数一遍：min 里不止那四项，还有三整类不在这条线索上

是什么。四项是一个好用的框架，但它是已经被写下来的那份清单。要判断它全不全，得换一条线索重数一遍，而且要把线索本身讲出来。⚠ 下面这套分法是本课自己归纳的，⛔ 不是任何标准既有的分类，引用时要按本课归纳标出来。

自检第一问：我沿什么线索数的？——沿电流从桩流到电芯再流回来这条物理路径，逐段问「这一段上有什么会先到极限」：

• 桩侧：桩的额定功率、功率模块温度降额、液冷线缆温度、多枪分流；
• 连接：充电枪与插座触点、高压连接器、母排、接触器与熔断器；
• 车侧高压回路：BDU、低压桩场景下的升压环节、高压线束；
• 包内：电化学包络、电芯温度门限、包内温差。

⇒ 这条线索比「四项」细得多，也把责任方分得更清楚。但它仍然是一条线索，所以要问第二问。

自检第二问：有没有不在这条线索上、却同属这个集合的？——有，而且是三整类。⚠ 这三类不是「四项之外还漏了三条」，是三个各自完整的类别；它们造成的现象与四项完全一样（功率上不去），而排查动作完全不同：

整类① 电压边界。单体电压撞上截止电压后进入 CV 段，电流自然下降。这不是任何一条「门限」造成的，是电化学的边界条件——四项全都是「门限」类，而 CV 段不是门限。⇒ 把 CV 段的功率下降误读成降额生效，人就会去查一个根本没触发的温度门限，查不出来之后再去改冷却，而那一段无论怎么改都不会变。排查动作是查电压与 SOC，不是查温度。

整类② 通信与协议层。协商步长、报文周期、超时重协商，都会让实际功率低于双方各自的能力：当每个往返只能加一档时，从零爬到满功率这件事本身就要花时间，而这段时间既不属于任何一方的能力不足，也不属于任何一条热限。⚠ 充电通信协议的射程要分清：GB/T 27930 管的是非车载充电机与 BMS 之间的通信协议，ISO 15118 管的是车辆与充电设备的通信接口，GB/T 18487.1 是传导充电系统的通用要求。⛔ 本课未独立核对上述标准原文，一律不写报文字段、周期与任何时限数值，只写去向；标准的版次与年份以现行目录为准，引用前须核原文。排查动作是查报文与协商过程，它完全不在热的线索上。

整类③ 整车状态与安全互锁。绝缘检测、高压互锁、BMS 自检未完成，以及充电全程要给泵、风扇与控制器供电的低压侧能力。⇒ 这一类的典型形态是「功率迟迟不上来」或「上到一半停住」，排查动作是查状态机与互锁条件。

另有一条必须显式排除的：Q_avail ⛔ 不是 min 里的第五项。这是几乎所有人都会顺手加进去的一项，而它错在把「能力」与「限值」两种东西取小——一个是散热能力，一个是充电功率上限，量纲与语义都不同。Q_avail 在这个结构里的真实位置是：

Q_avail → 决定温度轨迹怎么爬 → 决定 T̂_hot 什么时候撞上 T_lim,hot → 才轮到 P_T 开始下降 → P_T 进 min

⇒ 这条链条上有两件事因此变得清楚。第一，Q_avail 不足不会立刻让功率下降：它先让温度爬得更快，中间隔着一整段热容缓冲，然后才由降额曲线砍功率。这段延迟正是预测性控制能吃到收益的地方（第 6 讲会用到这一点）。第二，Q_avail 是第 5 讲三方握手里被回报的那个字段本身，它的语义是「我此刻最多能供多少」——是一个约束，不是一条指令。

⚠ 沿单一线索枚举时漏掉的不是一条，是整类；而整类缺失不会以「少了一条」的形式暴露——清单看起来完整、每一条都对，只是有三种病它从来不诊断。这是本课要读者养成的那个习惯：数完之后，先说出自己沿的是哪条线索，再问有没有不在这条线索上的。

工程量级／典型值。⛔ 本节不给数。协议层的报文周期与超时时限由现行标准规定，本课只写去向不写内容；各段限制的限值与等级号一律不给，只给「这一段上有什么会先到极限」的类型。

易错点，两条。

① 把 CV 段的电流自然下降误读成降额生效。两者在功率曲线上都表现为「功率往下走」，而一个要查电压、一个要查温度。⚠ 这两条判据链互不相干，⛔ 不得互相推导。

② 把「协商往返本身要花时间」算进热管理的账。这一段时间确实计入 t_10→80，但它的成因在协议层，改冷却对它没有任何作用。⇒ 拆账时它应当单独记一格（第 6 讲）。

1.5 阶梯不是「电池怕热」的表现：SOC-倍率包络的台阶有三个互不相同的来源

是什么。现代快充曲线不是一条平滑下降的线，而是若干段恒流拼成的阶梯——工程上常写成「阶梯 CC」，它踩着的那条上界就是 SOC-倍率包络。⚠ 阶梯这个形状有三个来源，它们互不相同：

• 物理来源。负极电位随 SOC 升高而下降，可用倍率随 SOC 单调收缩。⚠ 这个收缩本身是连续的，它给出的是包络，不是台阶。
• 协议与实现来源。功率是通过报文一档一档协商出来的，协商的步长与周期把连续的包络离散成了台阶。这一段与电池没有关系。
• 工程来源。用少数几段恒流比用一条连续函数更容易标定、更容易验证、出问题也更容易定位——一条连续曲线要在整个 SOC×温度×SOH 空间上验证，而几段恒流只要验几个换挡点。

⇒ 这三个来源对应三条完全不同的改进路径，混为一谈就会去改错的东西：

现象	若成因是	该动的地方
阶梯太粗，台阶之间落差大	标定分段太少	加密分段（代价是标定与验证工作量）
功率爬升迟缓、跟不上包络	协商步长与周期	协议与实现层；⛔ 改车侧热管理没有用
某一段的倍率本身就低	包络在那一段就是低的	回 D4-04 高倍率工况下的温差与析锂风险控制 看析锂包络；低温侧可由预调温间接抬（第 2 讲）

C 率的定义先钉住（本课全程沿用）：I = n·C_rated，其中 n 即 C 率数值，1C 表示以额定容量数值大小的电流充放。⚠ 它是一个定义，不是实测值，可以精确给。

为什么这一条要放在辨因之后。因为阶梯与降额在数据里长得像：两者都表现为「功率在某个位置往下掉一截」。而它们的来源完全不同——阶梯是规划出来的曲线形状（充电开始之前就写在标定表里），降额是运行中被砍的结果（取决于当时的温度轨迹）。⚠ 这是两条互不相干的判据链，⛔ 不得互相推导：看到台阶就说「这里在降额」，或者看到降额就说「这是设计好的阶梯」，两个方向都会把排查引到错的地方。区分它们的办法是回到 1.2 那张表——降额一定伴随某一路观测量接近它的门限，而阶梯不需要任何门限被接近。

工程量级／典型值。⛔ 台阶数、每段的倍率、换挡的 SOC 点全部是平台相关量，一律不给数——它们由电芯体系、包络形状与本项目的倍率目标共同确定，须由本项目标定。本节能给的只有结构：包络连续收缩、协商把它离散化、工程上再取几段。

易错点。⛔ 不得把阶梯简单归因为「电池怕热」。这个归因听起来什么都解释了，实际它把三个来源压成了一个，于是无论阶梯出什么问题，动作都是「再加强冷却」——而三条改进路径里没有一条是它。

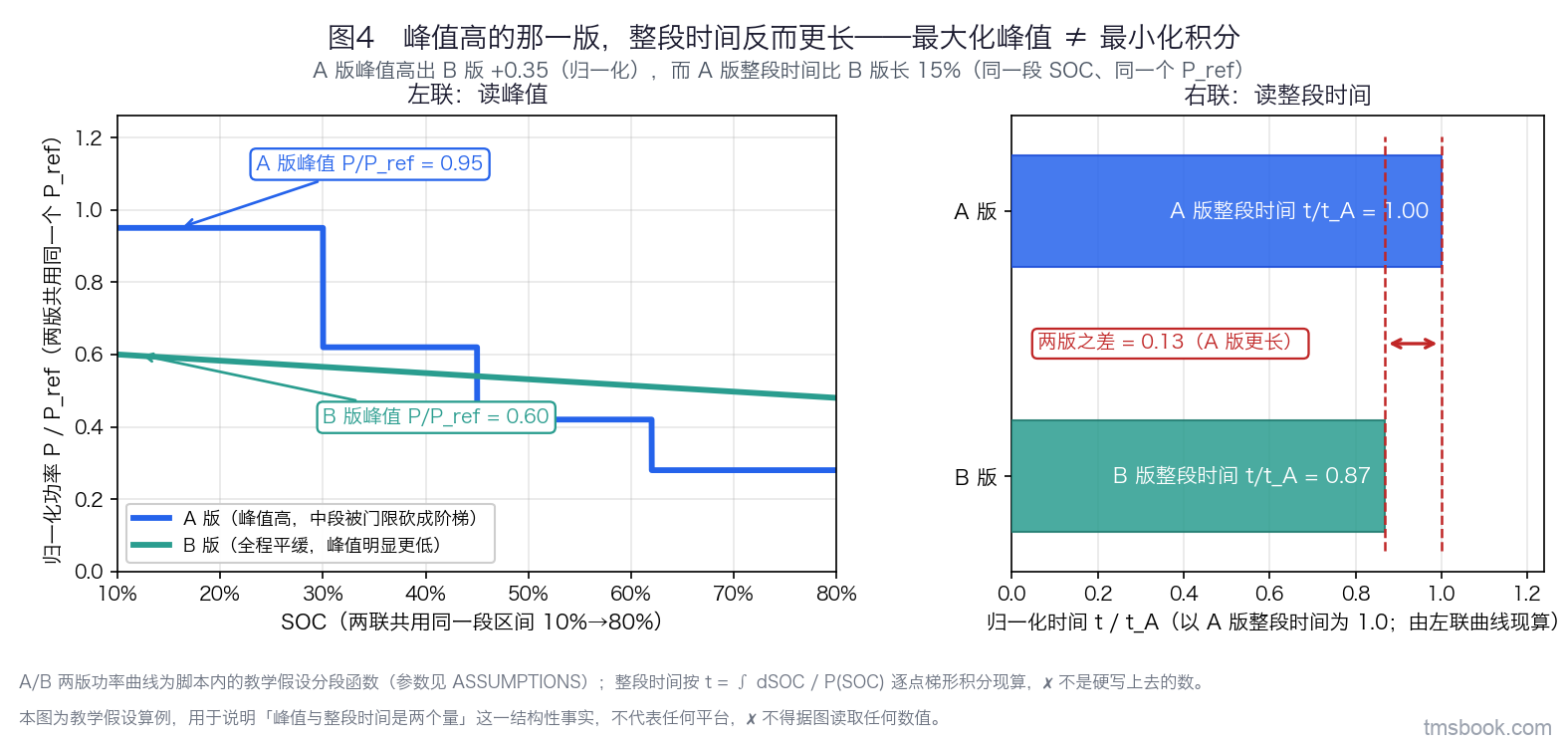

1.6 目标函数是一段积分不是一个峰值——而「10→80%」这个口径本身自带三处两义

是什么。本课的目标函数是

t_10→80 = ∫ E_pack·dSOC / P_chg(SOC, T)

把五个字段摊开：

• 表达式　如上。它是横轴上的一段长度，不是纵轴上的一个峰值。
• 变量　E_pack 是包总能量（kWh）；SOC 无量纲，区间口径见下文；P_chg 是充电功率（kW），⚠ 它的口径必须声明是进包功率还是桩出口功率——★ 本课在下文两义之②处把它声明死：全课取进包功率，⛔ 不许中途换口径。
• 适用条件　① 这个写法忽略了充电效率随功率的变化，⇒ 进包与桩出口两个口径之间差一个效率，全课只许取一套，本课取进包功率；② ⚠ P_chg 里的 T 是随充电过程演化的，而温度又反过来被 P_chg 决定——这是一个耦合积分，⛔ 不能拿一个恒定温度代进去积，那样算出来的时间会系统性偏乐观（因为它抹掉了温度爬升导致的功率回落）。
• 用途　目标函数，也是两版策略唯一的共同标尺。
• 算例　分段近似：把 10→80 切成若干段，每段取该段的 min 项与该段的温度，t ≈ ∑ ΔSOC·E_pack / P_i。⚠ 这个分段近似不只是一个算法——它同时是第 6 讲拆账的结构：每一段属于哪一项在限，这段时间就记在那一项名下。

一个可以手算的下界。取 C 率定义 I = n·C_rated，若一台 4C 车型能在 10→80 全程跑满 4C 恒流，则

(80% − 10%) ÷ 4C = 0.70 ÷ 4 = 0.175 h ≈ 10.5 min

⚠ 这是纯算术，不含任何实测量，可以直接复核。⚠ 但它自带方向：这是理想恒流情形下的时间下界——实际曲线被四项限制砍成阶梯、还要加上协商爬升与 CV 段，实际时间只会更长。⛔ 不得反过来拿它承诺任何实际充电时间；一个带方向的量反向使用，得到的结论必然偏乐观，而偏乐观正是这类承诺最不该出错的一侧。

「10→80%」这四个字自带三处两义，比较之前必须显式声明取哪一套。⛔ 这是本课不许直接收下的一个口径：

① SOC 区间的端点。行业里 10→80、20→80、30→80 都在流通。⚠ 低 SOC 段功率最高，含不含它，结果差很多。⇒ 本课全程锁定 10→80；⛔ 不得拿本课口径下的结论去与外部另一口径下的数字比大小。⚠ 顺带记住：这两个端点是行业通行的比较口径，⛔ 不是任何物理边界——它们不对应析锂窗口、不对应寿命门限，也不对应任何电压限值。

② P_chg 记的是进包功率还是桩出口功率。两者差一个充电效率，而能耗账差得更远——热管理自耗、DC/DC、线缆与连接损失全落在这两个口径之间。★ 本课就在这里把它声明死：全课取「进包功率」。理由是目标函数的分子 E_pack 是包的能量，分子与分母同在包侧，这个积分才自洽。⇒ 由此带出一条实现层的硬要求：桩侧回读到的是桩出口功率（第 5 讲 5.2），它进本课的账之前必须按效率折算一次，⛔ 不许把回读值直接当 P_chg 代进积分；全课后面凡写 P_chg，一律指进包功率。

③ 是否把预调温时间算进「补能时间」。有的口径从插枪算起，有的把车主开始等待的那一刻算起。⚠ 本课第 2 讲整讲讲的就是预调温——这一处两义会直接吃掉预调温的全部收益，或者全部代价：从插枪算起，预热的分钟数不进这本账，收益看起来是白捡的；从等待算起，它一分钟不少地计入。

为什么必须先钉口径再谈优劣。口径不统一时，比出来的差值全是口径差，而它长得和真实改善一模一样——同样是「快了若干」，同样能画成一张漂亮的对比图，同样通得过评审。⇒ 本课的做法是：任何一次两版比较之前，先把三处口径逐条声明一遍，然后才允许比。

工程量级／典型值。⛔ E_pack、各段时间与两版策略的时间差全部是平台相关量，一律不给数，⛔ 也不给任何绝对分钟数——本课所有时间比较一律用相对量表达（两版之比、某段占整段的比例）。唯一给出的绝对数是上面那个 10.5 min，而它是算术下界不是实测值，用途只有一个：说明峰值倍率与整段时间之间隔着多少东西。

易错点，三条。

① 拿峰值功率做宣传口径，又拿它做工程验收口径。两个口径混用之后，一版「峰值更高、整段更慢」的曲线在宣传上是进步、在工程上是退步，而两边看的是同一个数。

② 比较两版时，两边用了不同的 SOC 区间或不同的功率口径。⇒ 比出来的差值全是口径差。

③ 拿一个恒定温度去积分。它把耦合抹掉了，算出的时间系统性偏乐观；而两版策略若各自用了不同的分段数，比较本身也不成立。

1.7 卡门限的那个 SOC 是估计量：修法在判据结构上，不在门槛值上

是什么。本讲反复用到 SOC——阶梯 CC 的换挡点用它、包络的取值用它、第 2 讲预调温的到达 SOC 预测也用它。⚠ 而 BMS 报出的 SOC 是一个估计量，不是测量量，它的误差有三个来源：

• 安时积分会漂。电流传感器的偏置在积分过程中累积，充电时间越长、偏差累积得越多；
• OCV 修正在电压平台区失效。用开路电压反查 SOC 的前提是 OCV—SOC 曲线有足够的斜率，而在平台段极其平坦的体系（例如 LFP）上，一点点电压误差对应很大一段 SOC；
• 低温大倍率下误差更大。极化大，端电压与开路电压之间的关系变差，修正本身的可信度下降——⚠ 而低温大倍率正是快充最关心的那个角落。

为什么这一条必须在本讲讲。因为它作用在本课全部判据的输入端。把一个带误差的量当精确输入去卡门限，会在误差方向不利的那一侧越界，而系统不会报任何故障——SOC 没有故障码，门限也没被违反（按报出的值算它还没到），越界这件事从头到尾没有任何一路信号说出来。

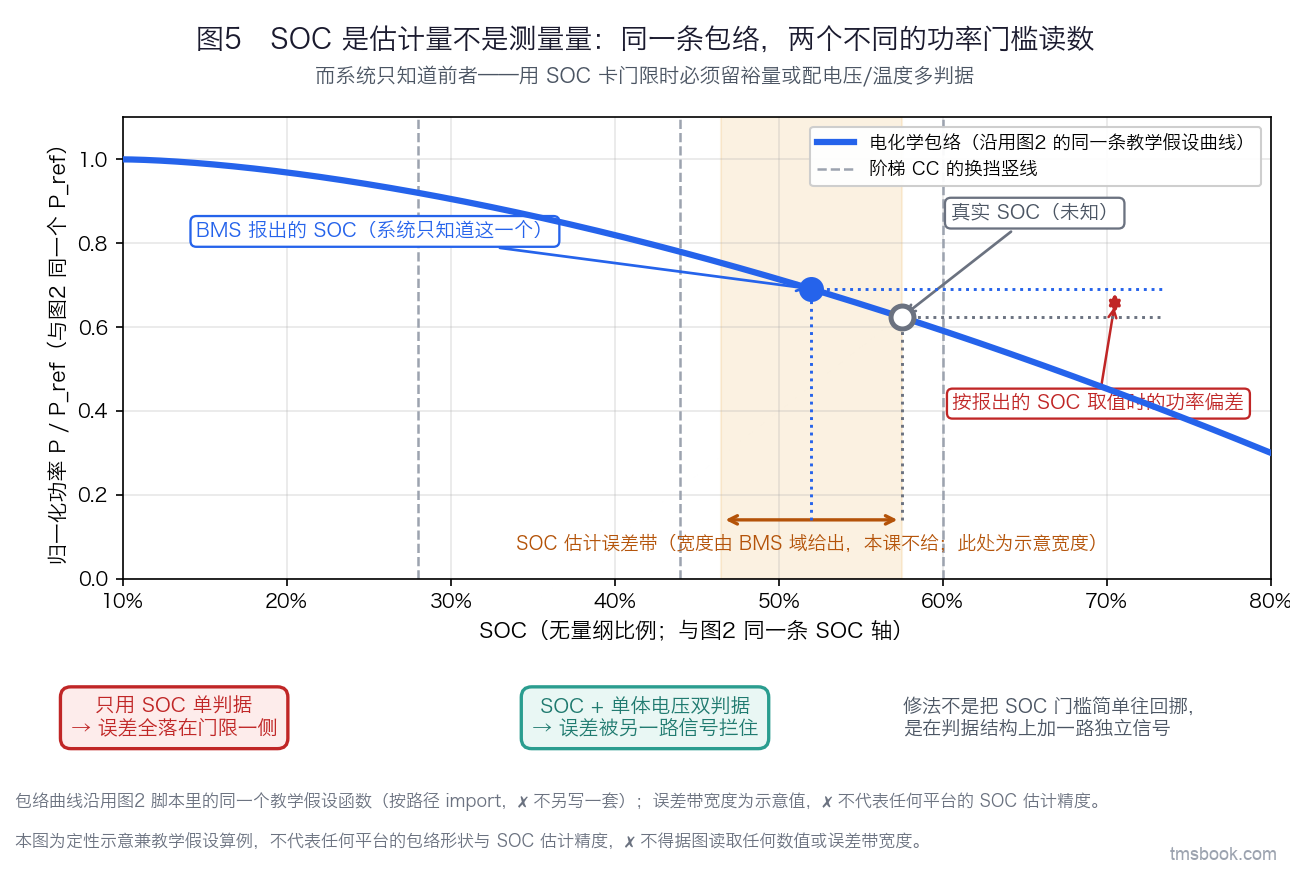

正确做法在判据结构上，不在门槛值上。⚠ 最容易做的修法是把 SOC 门槛往回挪一点，留一段裕量。它有效，但它只把同一个单判据的触发点移动了一下——误差仍然全部压在这一路信号上，而误差在低温大倍率下会变大，恰好把那点裕量吃掉。⇒ 本课要求的做法是：关键门限配双判据，例如 SOC 与单体电压同时满足才允许切换。两路信号的误差来源不同，⇒ 一路报偏了，另一路会把它拦住。

工程量级／典型值。⛔ SOC 估计误差带的宽度不给数——它取决于估计算法、电流传感器精度、电芯 OCV 曲线的形状与当时的工况，属 BMS 域的量，在本课射程之外，只写去向。本节只用它的一条定性结论：用 SOC 卡门限时必须留裕量或配电压／温度多判据。

易错点，两条。

① 只在门限值上留裕量，不在判据结构上留。见上文——单判据留裕量，误差仍然全压在同一路上。

② 把「SOC 是估计量」当成 BMS 的事，与热管理无关。本课的换挡点、包络取值与预调温触发全都吃这个输入，⇒ 它的误差会原样传进热管理的判据里，而热管理侧看不到它的误差带。
