D2-05 冷板与电芯的接触热阻与 TIM 应用

课程代码 D2-05 · 板块 D 电池热管理 BTMS / 冷却方案设计 时长 约 3.5 小时（8 讲） 前置 A1-06 热阻网络法与集总参数建模；D2-01 液冷冷板设计 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D2-05 大纲的完整展开版

---

引言：图纸上那句「涂导热胶」，底下压着的是一条分布

冷板设计的交付物很容易被画成一张流道图：几条并联通道、一个进出口、一份压降与温差报告。但热量在进入流道之前，要先横穿电芯壳与冷板之间那一层填充材料。这一层在图纸上常常只是一句「涂导热胶」，在仿真里常常只是一个厚度输入，在 BOM 上常常只是一行单价——三处都把它当成了一个值。本课要做的第一件事，就是把这三处的「值」换成它真实的形态：一条由公差链给出的分布，以及分布两端各自要结、且方向相反的两本账。

关于这一层，流传最广的一句话是「它常常是整条热阻链上最大的一环」。这句话得先改准，否则它会把后面所有的归因带偏。把电芯内部那一级也算进链里时，它未必成立——本课的教学算例里电芯内部占全链 55.28%，而 TIM 那一级只占 16.59%。真正成立的是另一句：在包设计侧能改的那个子集里，它是最大的一环（同一组假设下占 37.23%，BLT 落到公差上限时升到 48.43%）。两句话听起来差不多，导出的动作完全不同——前一句会让你直接去换料，后一句会让你先去问「这条链里哪几级归我管、每一级还能降多少」。

本课交付六样可以拿去评审的东西：① 一张把电芯到冷却液的串联链拆到每一级的面热阻账，以及一条把「该改谁」从占比排序升级成可改量排序的规则；② 一条把 TIM 那一级拆成「体材 + 两个界面」的分解式，和它带来的那个不随减薄消失的截距；③ 一套用 ASTM D5470 多厚度外推把体材导热与界面接触热阻分开量出来的做法，连同三种会让报告看起来很正规的数据处理错误；④ 一条从公差链走到 BLT 分布、再走到温升区间的算法，以及热账取上限端、力账取下限端这条两端各判各的纪律；⑤ 一棵先问公差带宽度、再问可返修性的选型树，和一张非热约束的准入清单；⑥ 一份 TIM 在 DVP 里的挂点与老化后复测清单，外加加热件贴合面为什么必须另立一条绝对判据。

射程要收得很窄。本课只判 TIM 那一级与它两侧的界面；链上其余各级只作为输入量出现，本课不给限值也不给判据。电芯产热速率与包内温差目标归 D1-01 动力电池产热机理与产热速率建模 / D1-02 电芯温度不均与温差控制目标 与电芯供应商；电芯内部那一级的取值本课一律不判——它不归任何一门课代算，须按你自己的构型算或按电芯供应商数据取（1.4、1.8 同此口径），而「冷却面怎么选、换一个冷却面之后这一级的导热方向与量级会变成什么」归 D2-06 圆柱/方形/软包电池的冷却结构差异；冷板流道、冷却液沿程温升与流道内流量均匀性归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性 / J3-02 电池包液冷流道 CFD 与流量均匀性；包级流路与并联支路（模组间）流量分配、结构强度归 D2-07 电池包总成级热管理集成设计。尺寸标注与公差分析方法本体归 I5-02 GD&T 与公差分析在热管理中的应用；平面度怎么测、检具怎么做、尺寸报告怎么判读归 I5-06 热管理件的尺寸测量、检具与尺寸报告判读（尺寸工程验证侧）——本课只对它提一条准入条件：不写测量状态的平面度，不能进公差链。材料家族的配方侧与非热指标全集归 H5-01 导热界面材料（导热垫/凝胶/灌封）选型，涂覆工艺窗口与允收限归 H5-02 TIM 涂覆工艺、厚度控制与接触热阻，物质合规申报归 M4-05 热管理零部件禁用物质与材料合规申报（ELV/GB/T 30512·REACH/PFAS·IMDS/CAMDS）。件级台架热阻反算归 L1-10 冷板/液冷总成件级热性能台架试验（模拟热源法），红外与接触式测温的测量口径归 L7-01 测量技术：热电偶/红外/PIV/流量测量。界面材料一旦兼承结构连接与不可拆固定（导热结构胶），就出了本课的射程，归 H4-03 结构胶/密封胶粘接工艺与耐久；功率器件那一侧的 TIM1、焊料与烧结银归 E2-03 功率模块封装、DBC 与热阻网络；加热件本体设计归 G9-05 贴附式面状加热件与电伴热：柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效；退役包最后还剩哪几档处置方式归 D6-04 退役动力电池梯次利用的热管理：分散度口径、SOH 分选成组与退役包接口复用决策 / M4-04 热管理系统可持续性设计（LCA/DfR/材料碳足迹）；两侧失效严重度怎么进 DFMEA 归 I7-01 热管理系统/零部件 DFMEA 实操。⛔ 凡射程之外的，本课一律只写去向，不给限值、不给等级号、不给条款内容。

---

钉子①：TIM 那一级的热阻是「BLT/k + 两个界面」，而 BLT 不是一个值、是公差链给出的一个分布——热账取分布的上限端、力账取下限端，名义值只配用来画图。

写成式子是 R''_TIM = BLT/k + R''_c1 + R''_c2：中间那一项是体材，两端是两个互不对称的界面接触热阻，而供应商标称的导热系数 k 只管中间那一项。真正把这条式子从「一个数」变成「一条分布」的，是 BLT（粘结线厚度）这个量的来历——它不是图纸上直接标注的尺寸，而是电芯高度公差、电芯面平面度与鼓胀、模组堆叠累积、冷板平面度、紧固变形等几组量叠加之后剩下的那条缝。天生是分布，不是值。⚠ 这里列的是几个具体的贡献量举例，⛔ 它们不是第 4 讲那五类贡献量（零件尺寸／装配／受力变形／材料工艺／时间），两者 ⛔ 不许做 1:1 映射：光是「紧固变形」这一项就属于 4.1 点名「公差表上通常根本没有对应行」的受力变形类。

落到本课的教学算例上（⚠ 下面这一组是教学假设输入，⛔ 不对应任何平台、⛔ 不得取用；本课各处的算例数字凡由这一组导出的，一律同此声明，完整一组见后文「三条全课口径」②）——k = 2.0 W/(m·K)、R''_c,total = 1.00 K·cm²/W、名义 BLT = 1.00 mm、五项公差分量最坏合成 ±0.70 mm：R''_TIM 从下限端的 2.50 走到上限端的 9.50 K·cm²/W，端到端 3.80 倍；在 q'' = 3000 W/m² 下，ΔT_TIM 从 0.750 K 走到 2.850 K。若把最坏情况合成换成 RSS 统计合成（±0.324 mm），上限端的 ΔT_TIM 变成 2.286 K——少算 19.79%。要紧的是这 19.79% 并没有被解决掉，它是被一组关于「分量相互独立、近似正态、不含系统性偏移」的假设换走的；假设不成立时，它就是白白让出去的裕度。

更要紧的是，这条分布要被读两次，而两次的读法方向相反：热阻的账在上限端结——最厚的那条缝给最大的热阻与最大的温升；压缩反力的账在下限端结——最薄的那条缝给最大的压缩量与最大的反力。⛔ 两端不许都用名义值，也 ⛔ 不许拿热账的结论去替力账：它们是两条互不相干的判据链，责任人、验收方式与失效形态都不同。只算名义值的时候，这两本账一本都没结。

---

钉子②：先把链拆开再决定改谁，排序键是「该级占比 × 该级还能降多少」，不是只按占比。

同一组教学假设下，从电芯发热点到冷却液的整条串联链是 36.18 K·cm²/W（对应 ΔT_chain 合计 10.853 K）：电芯内部 20.00、对流侧 10.00、TIM 那一级 6.00，冷板壁与电芯壳这两级都是铝，合计不到全链的 0.5%。⇒ 链上最大的那一环不在包设计侧手里。这时候只按占比排序，会立刻把预算引到一个既改不动、又不归你管的地方去。

把「你能改的」单独框出来再看：TIM 那一级 + 冷板壁 + 对流侧 = 16.12 K·cm²/W，TIM 在这个子集里占 37.23%，BLT 落到最坏上限时升到 48.43%。⇒ 该不该动 TIM，取决于你能改的那个子集里的占比，不是全链占比。而「还能降多少」这一维同样要算出来而不是拍出来：TIM 那一级的可达下限被公差带上限锁住（它必须填得满最坏那条缝），对流侧则还可以继续靠流道与流量降——两者的下限来自完全不同的约束。

还有一层必须先说破：占比本身是假设的函数，不是一个可以引用的常数。把对流侧的换热系数 h 从 1×10³ 提到 5×10³ W/(m²·K)，TIM 在可改子集里的占比就从 37.23% 升到 73.91%；电芯内部的等效导热系数在 15~30 W/(m·K) 之间取值，单这一项就把 TIM 的全链占比从 12.12% 拉到 18.27%。⇒ 报占比必须同时报假设。⛔ 任何一句不带 h、不带电芯内部取值、不带 q'' 的「TIM 占了多少」，都是不可核对的。

---

★ 下面这条是本课最容易被读反的一条，先在这里点破。

本课会反复说「BLT 越大，那一级的热阻越大」——这句话本身没错。而它最常被接下去读成的那一句是：「那就把名义间隙设计得越小越好，或者干脆选薄一档的垫」。

读反之后会做错的那个具体动作：在不动公差带宽度的前提下，把名义 BLT 从 1.00 mm 下移到 0.50 mm（或者把 2.0 mm 的垫换成 1.0 mm 的垫），然后在评审上说「热阻降了一半」。

为什么错，三条，而且三条都算得出来：

① 下限端会穿过零。公差带宽度并没有变（最坏合成仍是 ±0.70 mm），名义值下移到 0.50 mm 之后，下限端落到 −0.20 mm。这不叫「很薄」，这叫干涉：TIM 被压到底之后，多余的那部分压缩量全部转成反力。⛔ 干涉之后的那个实际反力，本课一个数都不给——它是牌号与结构相关量，反力随压缩量还是非线性上升的（第 5 讲 5.1），须按该牌号的压缩—反力曲线与结构 CAE 确定。这里只给一个量级参照，而且它是按名义面压算的、与干涉无关：教学算例里 100 kPa 的名义面压乘上 200 cm² 的投影贴合面积就已经是 2000 N ≈ 203.94 kgf（1 kgf = 9.80665 N），而干涉只会让它比这更大。压坏的是电芯壳与箱体，热的问题当场变成结构问题，而它在纯热仿真里一个字都不会出现。

② 减薄的热收益是封顶的。两侧界面那一项不随 BLT 变化，它是这条直线的截距。四档 BLT 0.2 / 0.5 / 1.0 / 2.0 mm 下，界面项分别占 R''_TIM 的 50.00% / 28.57% / 16.67% / 9.09%——越薄，你越是在跟一个不动的数较劲。反过来这句话也要记住：BLT 落在 1.0 与 2.0 mm 那两档时，体材项已占 83.33% 与 90.91%，那两档里 k 才是主导项。判断 k 重不重要，必须先落到目标 BLT 上再说。

③ 真正的杠杆是把分布压窄，不是把均值下移。本课案例的正解正是这一条：收严冷板平面度、把点胶量分档，让 BLT 的分布变窄，而不是把整条分布整体推向更薄的一侧。

正确动作（方向不同，不是程度不同）：BLT 的名义值取「上限端仍然填得满、下限端反力不超过承载」的最小可行值，然后把力气全部花在收窄公差带上。⛔ 不许在公差带不动的前提下单独下移名义值。

同一条经验还有第二种被搬错的方式，后果最重，本课专设第 8 讲讲它。「界面劣化 ⇒ 热阻上升 ⇒ 器件温升缓慢恶化」这条在冷却界面上完全成立的链，被原样搬到加热件的贴合面上——于是拿冷却界面那条热阻漂移（ΔR''）门槛去判加热膜或 PTC 的贴合面，判出来一直合格。

错在方向。冷却界面劣化时，热还是走得掉，只是走得更费劲、温升变差，这是一个渐进的、可观测的过程；而加热件贴合面劣化时，发热体自身的热沉直接消失了，而功率还在往里灌——温度上升让局部更热，热沉却已经不在，这一支是自加速的。更麻烦的是，它的面均热阻可能根本到不了门槛：空隙面积占比 5% 时面均只升 5.18%，而被气孔覆盖的那一小块局部却是 63.34 倍。用一个面均量去判一个局部失效，判据本身就是失效的。

正确动作：加热件界面的判据要换成一条绝对判据——任意局部空贴面积下，发热体温度 ≤ 绝缘/基材耐温。⛔ 不得沿用 ΔR'' 门槛去替代它，也 ⛔ 不许拿「ΔR'' 没超」当成加热侧的通过证据。⚠ 「两条判据同时满足」这句话只对双向界面（同一界面既走冷又走热）成立：那里冷却工况用 ΔR''、加热工况用绝对判据，两套分工况各取各的通过记录，任何一套不过即不过（第 8 讲 8.4 与 8.6）。

---

动笔之前，三条全课口径先交代清楚。

① 单位与基准。本课的面热阻一律以 K·cm²/W 报数、四位有效数字（1 K·cm²/W = 1×10⁻⁴ m²·K/W）。⚠ 面热阻 R'' [m²·K/W] 与总热阻 R [K/W] 是两个量纲不同的量，⛔ 不可互算、不可比大小；唯一合法的换算通道是乘除有效贴合面积，而那个面积是热真正过得去的面积，不是电芯的外形面积（倒角、绝缘膜覆盖区、贫料区都不传热）。拿到一个叫「热阻」的数却说不清它带不带面积基准时，⛔ 不许直接收下，必须回问。

② 教学假设。为了把式子走通，本课取了一组假设输入：q'' = 3000 W/m²、有效贴合面积 200 cm²、k_TIM = 2.0 W/(m·K)、名义 BLT = 1.00 mm、R''_c,total = 1.00 K·cm²/W（是两个界面之和，⛔ 不许平分成两个 0.50 去用）、h = 1.0×10³ W/(m²·K)、电芯内部按 L_cell = 100 mm 与 k_eff = 25 W/(m·K) 取 20.00 K·cm²/W（⚠ L_cell 是电芯沿冷却方向的尺寸，⛔ 不是壁厚 t，⛔ 也不许写成裸 L，见 1.4）、公差五分量 ±0.20 / ±0.15 / ±0.15 / ±0.10 / ±0.10 mm、面压 p = 100 kPa。⚠ 这一组输入以及由它导出的每一个结果（36.18、6.00、9.50 K·cm²/W，2.850 K，3.80 倍，63.34 倍，19.79% …）全部是教学假设的产物，⛔ 不对应任何平台，⛔ 不得被引用为工程结论。凡是真正该给数的地方，本课一律写「须由本项目实测或仿真确定」——那是合格答案，不是缺项。

③ 本课归纳，以及标准怎么写。本课有几条判断不是现成条款，而是从已有材料推出来的。下面这九条就是全集——正文里每一条都在原地标明「本课归纳」，⛔ 不写成既有结论；⛔ 本课不在别处另给一份更短的清单，凡引用「本课归纳有哪几条」一律以这九条为准：① 占比是假设的函数、报占比必须同时报 h／k_eff／q''（1.6）；② 排序键 =「该级占比 × 该级可达降幅」（1.7）；③ D5470 的回归质量清单（3.4）；④ 从手册值到实装值的五道加项归因链（3.6）；⑤ BLT 贡献量的五类划分（4.1）；⑥ 空隙的面均账与局部账为什么会给出方向相反的结论（2.6、5.6）；⑦ 验证层级里在材料级与件级之间补出的「界面/工艺级」一层（3.6、7.4）；⑧ 老化模式里补出的「界面几何驱动的脱开」——材料本身没坏而间隙变大导致脱开的那一类失效（7.2、7.3）；⑨ 按热流方向把界面分成冷却／加热／双向三类，其中双向界面两套判据分别校核（8.1、8.6）。标准侧本课会点到 ASTM D5470、ISO 22007 系列、UL 94 与 GB 38031 四份，只写哪一份管哪一侧，⛔ 不写条款号、不写限值、不写试验条件数值；⚠ 版次与实施日期以现行目录为准，引用前须核原文。还有一处同一个量有两个出处：TIM 的导热系数典型带，一处给 1~3 W/(m·K) 量级，而 H5-01 导热界面材料（导热垫/凝胶/灌封）选型 按材料族给出更宽的带（导热垫 1~6、导热凝胶 1~4，来源是多家公开 TDS 的典型规格范围并集）——两个口径都记，⛔ 不单值化；且区间端点 ⛔ 不得当成可承诺值写进选型要求。

---

八讲就按这条主干排。

第 1 讲把从电芯发热点到冷却液的串联链逐级拆开再排序：七级各自怎么表达、面热阻与总热阻的口径怎么分、TIM 那一级为什么和整个对流侧是同一量级、以及为什么「占比」是假设的函数。钉子②在这一讲第一次兑现。

第 2 讲把 TIM 那一级拆成三段：体材项、两个互不对称的界面项，以及界面项作为截距带来的「减薄收益封顶」；接触热阻随压力、粗糙度与平面度、材料硬度、润湿性各往哪个方向走（趋势可以用来判断方向，绝对值必须实测）；最后看一条 0.1 mm 的气缝在它覆盖的那块面积上意味着什么。

第 3 讲把体材与界面分开量出来：ASTM D5470 多厚度外推法怎么做、斜率与截距各给出什么、这个截距为什么不能直接当作车上那两个真实界面的接触热阻；三种常见的数据处理错误各自把结果推向哪个方向、幅度多大；最后把「为什么装上去的热阻永远比数据手册难看」拆成五道可归因的加项。

第 4 讲回答 BLT 是怎么来的：五类贡献量（其中三类通常不在公差表上）、平面度为什么必须写明测量状态、最坏情况合成与 RSS 合成各自的前提与代价、以及 BLT → R''_TIM → ΔT_TIM 的传递与 k 的族线。钉子①在这一讲用公差链兑现。

第 5 讲结另外两本账：力账——压缩反力在公差带的下限端结，三条约束各归一个责任方，且一律须由本项目定、禁止抄上一代平台；工艺账——气泡的位置由涂覆路径的拓扑决定，不是随机发生的。这一讲还会把空隙的面均账与局部账并排摆出来：同一个空隙率，两个口径，结论相反。

第 6 讲讲选型：第一刀切的是公差带宽度而不是 k，第二刀切的是可返修性——一个非热的问题；非热约束逐项过一遍（阻燃、绝缘与击穿、密度带来的重量、对铝及涂层的相容性、物质合规）；并把常被一句话带过的「可维修性」拆成售后返修可拆与报废/梯次可分离两个必须分别回答的门槛，⛔ 不得由一档推出另一档。

第 7 讲讲老化与验证：泵出为什么是头号长期失效、六种失效模式怎么鉴别（它们分属五类驱动量，含一类材料没坏、只是几何变了的）、验证要走哪几级桥、缺了件级那一环为什么就没法归因、在包上靠哪三个量分别回答「在哪／多大／在不在恶化」，以及 DVP 里只做初始态为什么等于没做。

第 8 讲把界面的方向当成一个独立的维度来看：同一条空贴在冷却侧与加热侧的后果不是一个量级，加热件界面为什么必须另加绝对判据、复测量为什么要从热阻换成温度分布，以及既走冷又走热的双向界面该怎么办。

最后，案例部分把「SOP 前热试验温差超标、而仿真说没问题」走成一条完整的决策链（输入 → 判据 → 定位 → 结论 → 做错的代价）；动手做交三样东西：一张各级占比图加两句瓶颈判断、一张 BLT 区间与 ΔT_TIM 的对照表、一份 ASTM D5470 回归结果（k、截距、R² 与残差各报各的，并写清这个截距为什么不能直接当产品界面热阻）。

第 1 讲　热阻链里 TIM 排第几：先归因再决定改谁

"温差超标，换一款更好的 TIM"——这是电池包热评审上最常出现的一句话，也是最常花冤枉钱的一句。它省掉的那一步叫归因：热从电芯的产热点走到冷却液，要连过好几道关，TIM 只是其中一道。这一讲只做一件事：把这条链拆开，让每一级都变成一个可以互相比大小的数，然后再决定该动谁。拆完你会撞上两件与直觉不符的事——链上最大的那一环通常不在包设计侧手里；而"TIM 占多少"这句话，离开假设根本不成立。这一讲交出的东西有三样：一条七级串联链的分解表、一套全课通用的面热阻口径、一条把"占比排序"升级成"可改量排序"的排序规则。

1.1 从电芯发热点到冷却液，热走的是一条七级串联链

先画全集，再逐级算。沿"从产热点到冷却液的物理路径"逐级枚举，串联主链是七级：

1. 电芯内部——从产热点走到壳体内表面；
2. 电芯壳 / 外包；
3. 界面①（壳 ↔ TIM），记 R''_c1；
4. TIM 体材，BLT/k；
5. 界面②（TIM ↔ 冷板），记 R''_c2；
6. 冷板壁；
7. 冷板壁到冷却液的对流，1/h。

⚠ 这七级之所以能"串联"相加，前提是热确实只走这一条路。真实包里还有并联旁路——沿着上面这条路径枚举时，它们是整类不出现的：模组箱体与结构件的旁路导热、电芯裸露面的自然对流与辐射、极耳与汇流排导热、相邻电芯之间的横向导热。⛔ 不许把这几项默认成零。串联加和成立的前提正是这些旁路的热流占比可忽略；不成立时（例如强制风冷并存、大截面汇流排贴壳），把七级简单相加会系统性高估总热阻。

⚠ 另有两项不属于这条串联链、却会被算进整包温差，而且它们各归各的课：冷却液沿程温升 ΔT_coolant = Q/(ṁ·c_p) 是 D2-01 电池液冷冷板设计：流道、压降与温差均匀性 的账；并联支路（模组间）之间的流量分配不均是 D2-07 电池包总成级热管理集成设计 的账（流道内部的流量均匀性仿真口径另见 J3-02 电池包液冷流道 CFD 与流量均匀性）。⛔ 两项都不许挂到 TIM 头上——把它们记在 TIM 名下，你会得到"换了 TIM 温差还是下不去"这个必然的结论，然后继续换下一款。

本课全部算例用同一组教学假设输入。下面这张表是全课唯一的一份，此后正文、图与图注里出现的任何一个数，只要能追到这张表，就都带同一条声明：⛔ 教学假设、不对应任何平台、禁止取用。

量	教学假设值	说明
q''（通过冷却面的热流密度）	3000 W/m²	由平台热预算与电芯发热速率反推，实际值须由实测/仿真确定（发热速率归 D1-01 动力电池产热机理与产热速率建模）
A_cool（热账用的有效贴合面积）	200 cm² = 0.02 m²	热真正过得去的面积，倒角、绝缘膜覆盖区、贫料区与未压合区一律扣掉（见 1.2）；全链各级一律按这一个面积归一化
A_proj（力账用的投影贴合面积）	200 cm² = 0.02 m²	⛔ 它与 A_cool 不是同一个量：力是整个压合足迹都在传，不扣不传热区 ⇒ 真实项目上 A_proj ≥ A_cool。本课教学假设下两者刚好取同一个数，只为让算例可复算，⛔ 不许据此在项目上把两者当成一个量（见 5.3）
k_TIM	2.0 W/(m·K)	基准 TIM 体材导热系数
名义 BLT	1.00 mm；四档演示 0.2 / 0.5 / 1.0 / 2.0 mm	全课唯一的基准 BLT
R''_c,total（两界面之和）	1.00 K·cm²/W	⛔ 不许平分成两个 0.50 去用（理由见第 2 讲）
h（冷板冷却液侧对流换热系数）	1.0×10³ W/(m²·K)，敏感性扫 1×10³~5×10³	平台相关量，只当量级带用（见 1.5、1.6）
冷板壁	铝，壁厚 t = 2.0 mm、k_wall = 170 W/(m·K)	铝合金（6061 一类）室温物性文献值，须按牌号与热处理状态确认；纯铝约 237
电芯铝壳	铝，壁厚 t = 1.0 mm、k_wall = 170 W/(m·K)	同上
电芯内部	L_cell = 100 mm、k_eff = 25 W/(m·K)，按 L_cell/(2k_eff) 取 20.00 K·cm²/W	见 1.4。⚠ L_cell 是电芯沿冷却方向的尺寸，⛔ 不是壁厚 t，两者差两个量级、且分属两条不同的式子；构型一换这一级完全不同
公差五分量	±0.20 / ±0.15 / ±0.15 / ±0.10 / ±0.10 mm	用于第 4 讲的合成算例
p（TIM 压缩面压）	100 kPa	用于第 5 讲的反力算例
ASTM D5470 示意数据集	k = 2.0、夹具截距 0.60 K·cm²/W、厚度 0.5/1.0/1.5/2.0/3.0 mm	用于第 3 讲的回归算例
空隙面积占比扫描 φ	0~10%	用于第 5 讲的两本账。⚠ φ 是面积占比，⛔ 不是体积空隙率——5.6 那条面积并联式要的就是面积占比，两者只在「贯穿气柱」这一条假设下才相等。⛔ 它是自变量扫描范围，不是允收限

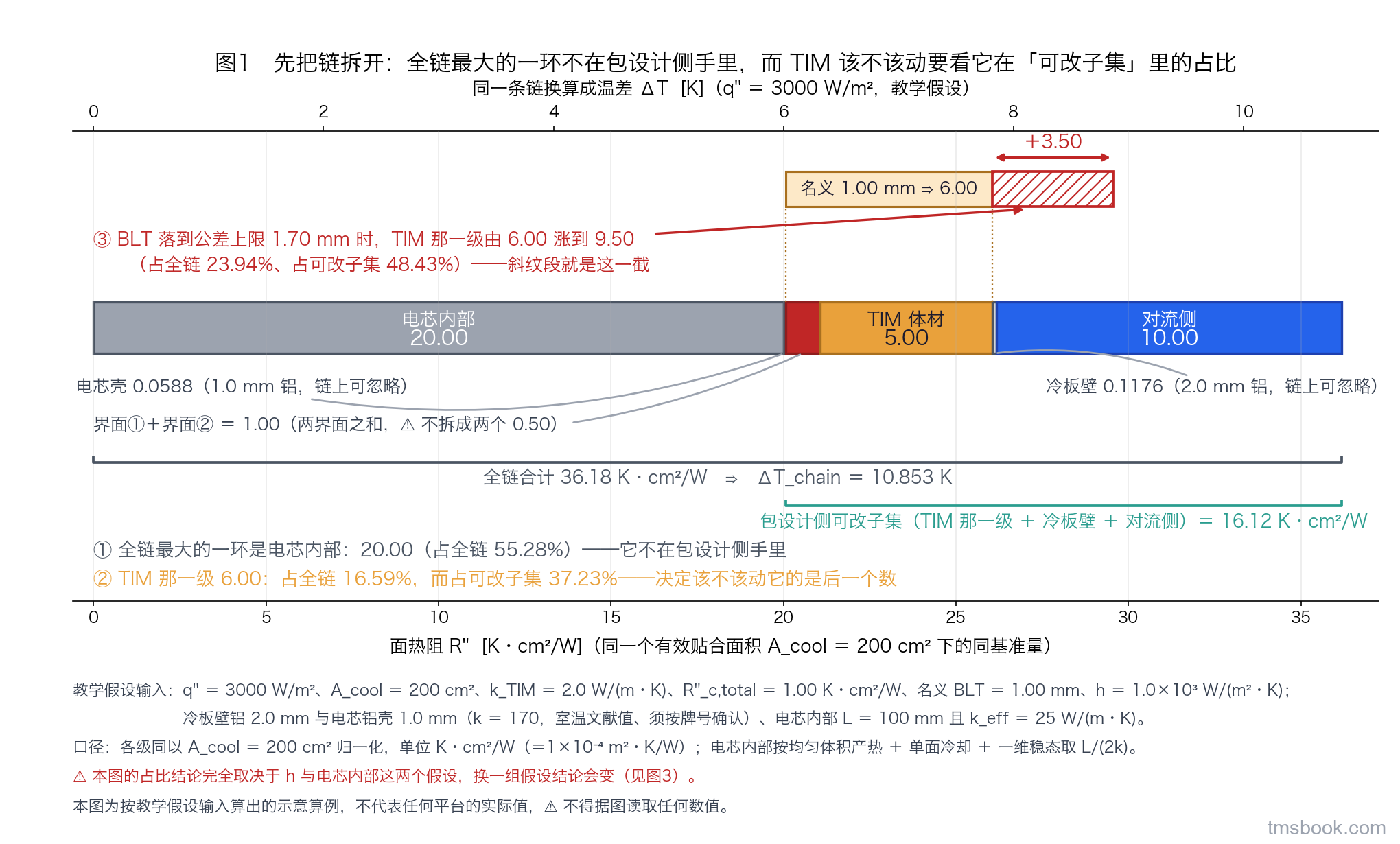

代进去，这条链长这样。各级怎么算，1.2~1.5 逐格交代；这里先看它们放在一起是什么形状：

级	这一级是什么	算法	教学假设下（K·cm²/W）
① 电芯内部	产热点 → 壳内表面	L_cell/(2k_eff)，见 1.4	20.00
② 电芯壳	铝壳壁厚	t/k_wall	0.0588
③ 界面① R''_c1	壳 ↔ TIM	实测	③+⑤ 合计 1.00
④ TIM 体材	BLT/k_TIM	10×BLT/k，见 1.3	5.00
⑤ 界面② R''_c2	TIM ↔ 冷板	实测	见③
⑥ 冷板壁	铝壁厚	t/k_wall	0.1176
⑦ 对流侧	冷板壁 → 冷却液	1/h，见 1.5	10.00
—	全链合计	Σ	36.18

q'' = 3000 W/m² 时，整条链的温差 ΔT_chain = q''·ΣR'' = 10.853 K。⚠ 全课的温差一律带下标写（ΔT_chain 全链、ΔT_TIM 那一级、ΔT_cell 电芯内部、ΔT_coolant 冷却液沿程），⛔ 不许裸写 ΔT——上一段刚说过沿程温升 ⛔ 不许挂到 TIM 头上，而裸符号正好把这两个量抹平。

把这张表读出三件事：

第一，全链最大的一环是电芯内部（20.00，占 55.28%），而它不在包设计侧手里。它由电芯的结构、化学体系与冷却面选择决定，本课不判它（射程见 1.8）。

第二，TIM 那一级 = 界面项 1.00 + 体材项 5.00 = 6.00 K·cm²/W，占全链 16.59%。孤立看这个数没有意义，得看它在"你能改的那部分"里占多少——见 1.7。

第三，电芯壳与冷板壁这两级几乎不占账：0.0588 + 0.1176 = 0.1764，不到全链 36.18 的 0.5%。⚠ 这个结论的前提是铝壳 + 铝冷板壁。钢壳这一级低一个量级左右、铝塑膜软包是复合结构须实测，⛔ 不得用本课的铝壳结论覆盖它们。

1.2 拿到一个叫"热阻"的数，先判它有没有面积基准

上面那张表能相加，靠的是一件事：七级用的是同一个口径、同一个面积。这一节把口径钉死，全课此后不再另起一套。

面热阻 R'' 与 总热阻 R 是两个量纲不同的量：

符号	含义	单位	本课怎么用
R''	面热阻（单位面积热阻）	m²·K/W；工程常用 K·cm²/W；英制 °C·in²/W	全课面热阻一律用 K·cm²/W 报数、四位有效数字
R	总热阻	K/W	只在与整包温升挂钩时才出现，且必须写明所用的 A
A_cool	有效贴合面积——热真正过得去的面积（热账用）	cm² 或 m²	本课教学假设取 200 cm²。⛔ 它与力账用的投影贴合面积 A_proj 不是同一个量（见 1.1 表与 5.3）
q''	通过冷却面的热流密度	W/m²	ΔT_i = q''·R''_i（i 为链上某一级），⛔ 报占比不报 q'' 等于没报

⛔ 这两个量不可互算、不可比大小。它们唯一合法的换算通道只有一条：

R = R'' / A_cool

而这里的 A_cool 不是电芯外形面积，是有效贴合面积——倒角、绝缘膜覆盖区、贫料区与未压合区都不传热，一律要扣掉。⚠ 也 ⛔ 不是第 5 讲力账里那个 A_proj：那一侧要的恰恰是完整的投影压合足迹（不传热的地方照样传力），两者物理上就不该相等。

三条易错点，每一条都会让后面所有占比结论错一档：

1. A_cool 取成电芯外形面积。分母被放大，R'' 被系统性低估——低估的比例就是"你以为贴上了、实际没贴上"的那部分面积占比。把 A_proj 当成 A_cool 直接代进热账，正是这条易错点最常见的具体形态。
2. 把两个用不同 A_cool 归一化出来的 R'' 放进同一张图比高低。两根柱子的分母不是同一个，比高低这个动作本身就不成立；要比就先写明各自的 A_cool，或换算到同一个面积上再比。
3. 拿到一个"热阻"数，没判清它带不带面积基准就收下。供应商数据表、仿真报告和试验报告三边的习惯并不统一，判不出来就回问，⛔ 不许直接收下——两个量表面读数一模一样，含义全变，代进式子照样算得出一个数来，没有任何东西会报错。

单位换算按定义精确导出，没有近似：

• 1 K·cm²/W = 1×10⁻⁴ m²·K/W；
• 1 °C·in²/W = 6.4516 °C·cm²/W = 6.4516×10⁻⁴ m²·K/W（1 in = 2.54 cm 是定义值，故 1 in² = 6.4516 cm²，换算精确无误差）。

1.3 体材面热阻可以心算：R'' = 10 × t / k

有了口径，第一条能在评审现场心算的规则就出来了。把厚度 t 用 mm、导热系数 k 用 W/(m·K)，换成 K·cm²/W：

R''[K·cm²/W] = 10 × t[mm] / k[W/(m·K)]

推导只是单位换算：t[mm]/1000 得到米，除以 k 得到 m²·K/W，再乘 10⁴ 换成 K·cm²/W，两步合起来就是 10t/k。读法是每 1 mm 厚度、每 1 W/(m·K) 导热，贡献 10 K·cm²/W。

t / k	R''（K·cm²/W）
1 mm / 1 W/(m·K)	10
1 mm / 2 W/(m·K)	5.00
2 mm / 2 W/(m·K)	10.00
0.3 mm / 2 W/(m·K)	1.50

这条规则值钱的地方不在精度，在于它能心算。选型评审上没人会为了判一个量级去起一个求解器，能心算的判据才会真的被用。

⚠ 一个必须当场分开的东西：上表第三行"2 mm 厚、k = 2.0 → 10.00 K·cm²/W"只是这条换算规则的一次代入示范，⛔ 它不是本课的基准 BLT。本课全部算例的名义 BLT 统一取 1.00 mm（见 1.1 的教学假设总清单）。同一门课里让同一个量出现两个值，是这门课自己要防的那类毛病。

1.4 电芯内部那一级是 L_cell/(2k_eff)，不是 L_cell/k_eff

链上最大的那一环，也是最容易算错一倍的那一环。

⚠ 先把两个厚度符号分开，本课全篇照此写：t 只表示「沿热流方向穿过一层材料的厚度」（电芯壳壁厚、冷板壁厚、TIM 的 BLT 都是它，量级 mm）；L_cell 只表示「电芯沿冷却方向的尺寸」（量级 100 mm）。⛔ 两者不许都写成裸 L——它们相差两个量级，而且分属下面这两条差一个 2 倍的式子，正是本节要防的那个错。

电芯内部不是"外部热流穿过一层材料"，而是材料自己在产热。在"均匀体积产热 + 单面冷却 + 一维稳态"这三条假设下，尺寸 L_cell 的平板里热流沿厚度方向线性增长——靠近绝热面那一侧几乎没有热流通过，靠近冷却面那一侧才承担全部热流。积分下来，绝热面与冷却面之间的温差是

ΔT_cell = q''·L_cell / (2k_eff)

其中 q'' 是通过冷却面的热流密度。所以这一级的等效面热阻取 L_cell/(2k_eff)，不是 L_cell/k_eff。

代进教学假设（L_cell = 100 mm、k_eff = 25 W/(m·K)，方形电芯沿高度方向、底部冷却）：R'' = 0.100/(2×25) = 2.0×10⁻³ m²·K/W = 20.00 K·cm²/W。

差这个 2 倍的后果不是"精度差一点"：它整整落在链上最大的那一环上。用 L_cell/k_eff 会把电芯内部高估成 40.00，全链跟着涨，TIM 的占比被系统性压低——于是你会得出"TIM 无关紧要"这个错误结论，而它来自一个纯粹的建模口径错误。

三条易错点：

• 用 L_cell/k_eff 高估一倍（就是上面这条）；
• 把 L_cell/(2k_eff) 反过来搬到"外部热流穿过一层材料"的场景——电芯壳、冷板壁、TIM 体材都属于后者，那里热流不在层内产生、全程恒定，等效面热阻就是 t/k（k 取该层的体材导热系数），没有那个 2；
• 照抄本课这一级的示意值 20.00。⛔ 不许照抄。这一级对构型极其敏感：换成大面冷却的薄电芯，热走的是叠片法向导热（典型 0.5~1.5 W/(m·K)），比面内方向（典型 15~30 W/(m·K)）低一到两个量级，这一级的值会完全变掉，全链占比结论随之改写。⚠ 面内与法向是两个方向、两个量级，⛔ 不得跨方向套用；冷却面怎么选见 D2-06 圆柱/方形/软包电池的冷却结构差异。

★ 说明一句出处：把电芯内部当成"均匀体积产热 + 单面冷却 + 一维稳态"，是本课为了把整条链画出来而设的教学模型，不是任何标准或手册的既有条款。它是这一讲里不确定性最大的一处——真实电芯是多层各向异性结构、产热也不均匀。⇒ 你在自己项目上做这条链，这一级必须按自己的构型算或按电芯供应商数据取；本课只用它把链的形状立起来。上下游关系（全课统一口径，1.8 与引言同此）：这一级的取值本身⛔ 不归任何一门课代算——按本项目构型自算或取电芯供应商数据；电芯发热速率归 D1-01 动力电池产热机理与产热速率建模 与电芯供应商；温差目标归 D1-02 电芯温度不均与温差控制目标；换一个冷却面之后这一级的导热方向与量级怎么变归 D2-06 圆柱/方形/软包电池的冷却结构差异；热阻网络怎么建、什么时候能用集总参数归 A1-06 热阻网络法与集总参数建模入门。

1.5 对流侧是 TIM 最近的邻居，拿它当第一把尺子

孤立地说"TIM 那一级 6.00 K·cm²/W"，判断不出它值不值得改。要判，就得把它放到同一条链上离它最近的邻居旁边。

对流侧的等效面热阻是 1/h。h 在 10³ W/(m²·K) 量级时：

1/h = 1/1000 = 1×10⁻³ m²·K/W = 10.00 K·cm²/W

而 TIM 那一级（教学假设下）是 6.00 K·cm²/W。两者同一量级——这就是"TIM 值不值得改"的第一把尺子：它不是链上一个可以忽略的小数，它和整个冷板冷却液侧的对流是一个数量级的东西。

⛔ 但 h 不许当成一个确定值收下。它由流道形式、流量、冷却液物性与流态共同决定，是平台相关量，须由实测或仿真确定（流道与压降归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性，仿真口径归 J3-02 电池包液冷流道 CFD 与流量均匀性）。本课只把 10³ W/(m²·K) 当量级带用，并且强制对它做敏感性——因为"TIM 和对流侧同量级"这个结论，完全是这个假设的产物：

h（W/(m²·K)）	1/h（K·cm²/W）
1×10³	10.00
5×10³	2.00

h 提到 5×10³，对流侧就从 10.00 掉到 2.00，"同量级"这句话立刻不成立了——TIM 反而成了这一侧最大的一块。下一节把这件事讲清楚。

1.6 "TIM 占多少"是假设的函数，报占比必须同时报假设

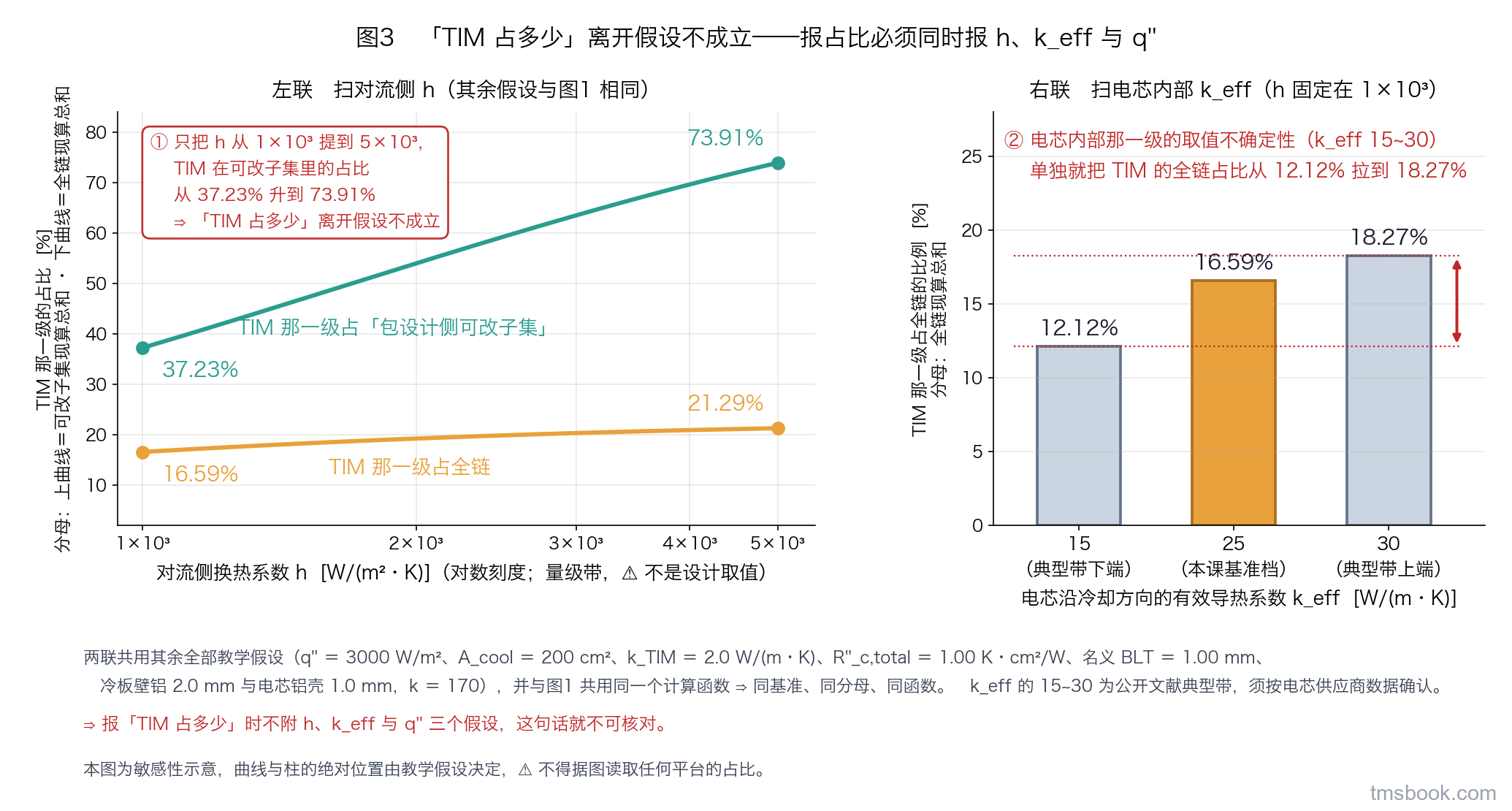

★ 这是本课归纳的一条判据，不是任何标准或手册的既有说法：占比不是一个可以引用的常数，而是随两三个强假设变动的输出量。

用 1.1 那条链，只改一个变量，其余不动：

扫描的变量	TIM 占全链	TIM 占可改子集
h = 1×10³ → 5×10³ W/(m²·K)	16.59% → 21.29%	37.23% → 73.91%
k_eff = 15 / 25 / 30 W/(m·K)	12.12% / 16.59% / 18.27%	—

（"可改子集"是什么，1.7 给定义。）

读两件事：

① 只把 h 从 1×10³ 提到 5×10³，TIM 在可改子集里的占比就从 37.23% 升到 73.91%——将近翻倍，而 TIM 本身一个字没改。所以"TIM 占多少"这句话离开 h 的取值不成立。

② 电芯内部那一级的取值不确定性，单独就能把 TIM 全链占比从 12.12% 拉到 18.27%。而 k_eff 取 15 还是 30，本身就是一个你未必测过的量（1.4 说过，它是本课不确定性最大的一处）。

⇒ 两条纪律：

• 报占比必须同时报 h、k_eff 与 q''。缺了 q''，读者无法把占比换算成温升，那个百分比就没法与温差目标对话；缺了 h 与 k_eff，那个百分比不可核对。
• ⛔ 不许把别的文章、别的课、别的项目里的占比数字直接搬来当自己项目的结论。包括本课这几个数——它们是上面那组教学假设的产物，换一组假设就是另一组数。要用，就用同一套算法代自己的输入现算一遍。

1.7 排序键是"该级占比 × 该级还能降多少"，不是只按占比

这一讲的落点在这里。不分解热阻链就换更贵的 TIM，多半是花钱买心安——但只把链分解开、按占比排序，还不够。

看 1.1 那张表：全链最大的一环是电芯内部（55.28%）。按占比排序，你的第一优先级应该是它。可它既改不动（由电芯结构与化学体系决定），又不归你管（电芯供应商与整车侧的账）。照占比排序，预算就花在了一个动不了的地方。

⇒ ★ 本课归纳的排序规则：排序键 = 该级占比 × 该级的可达降幅；而"可达降幅"由这一级的物理下限与责任归属共同决定。

先把链切成两块：

	包含哪几级	教学假设下（K·cm²/W）
全链	七级全部	36.18
包设计侧可改子集	TIM 那一级 + 冷板壁 + 对流侧	16.12

在可改子集里重新排：

• TIM 那一级 6.00，占可改子集 37.23%；
• 对流侧 10.00，占 62.04%；
• 冷板壁 0.1176，可以忽略。

再把 BLT 的分布叠上去（第 4 讲会算清楚这个分布怎么来）：BLT 落到公差上限 1.70 mm 时，TIM 那一级从 6.00 涨到 9.50，占全链 23.94%、占可改子集 48.43%——在可改子集里几乎与对流侧平起平坐了。

⇒ 该不该动 TIM，取决于你能改的那个子集里的占比，不是全链占比。

两条易错点：

• 按全链占比排序（就是上面这条）；
• 把"可达降幅"拍脑袋估。它必须算出来，两侧算法不同：TIM 侧的可达下限被公差带上限锁住——BLT 必须能填满最坏情况下的间隙，所以它降不到你想要的任何一个值（第 4 讲）；对流侧的可达降幅则由流道与流量还能怎么改、以及流阻与泵功预算还剩多少决定（D2-01 电池液冷冷板设计：流道、压降与温差均匀性）。两个下限都是算出来的，不是估出来的。

1.8 本课的射程：只判 TIM 那一级与它两侧的界面

热阻链是跨专业的，边界不写清就会出现两种典型故障：两边都以为对方算了，或者两边各算一遍、口径还不一样。所以把边界明写在这里。

本课只判 TIM 那一级与其两侧界面。其余各级只给去向与接口量，⛔ 不给限值、不给等级号、不给条款内容：

那一级 / 那件事	归谁
电芯内部这一级的取值	⛔ 不归任何一门课代算——按本项目构型自算或取电芯供应商数据（1.4 同此口径）
电芯发热速率	D1-01 动力电池产热机理与产热速率建模 与电芯供应商
整包温差目标怎么定	D1-02 电芯温度不均与温差控制目标
冷却面怎么选（大面 / 底面 / 侧面），以及换面之后电芯内部那一级怎么变	D2-06 圆柱/方形/软包电池的冷却结构差异
冷板流道、压降与冷却液沿程温升	D2-01 电池液冷冷板设计：流道、压降与温差均匀性（流道内流量均匀性的仿真口径另见 J3-02 电池包液冷流道 CFD 与流量均匀性）
包级流路、并联支路（模组间）流量分配与结构强度紧固	D2-07 电池包总成级热管理集成设计
热阻网络怎么建、集总参数何时成立	A1-06 热阻网络法与集总参数建模入门

本课需要的输入只有三个：q''（或单电芯发热功率与有效贴合面积）、h（或冷板侧的等效面热阻）、电芯内部的等效面热阻。本课交出的输出是两样：R''_TIM 的分布，与 ΔT_TIM 的分布——注意都是分布，不是单个值，理由从第 4 讲起讲。

⚠ 一条最常见的边界误用：把上游给的"温差目标"直接当成 TIM 的分配额。温差目标是整条链加上沿程温升与分配不均之后的总账；要变成 TIM 的预算，必须先按 1.1 的方式把链上其它各级逐级扣掉。不扣就用，你会给 TIM 分一个它无论如何都达不到的指标，然后在选型阶段无休止地换料。

本讲小结：热从电芯产热点到冷却液走七级串联链，链外还有并联旁路（⛔ 不得默认成零）与两项不属于本链的温差（冷却液沿程温升 ΔT_coolant 归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性、并联支路流量分配不均归 D2-07 电池包总成级热管理集成设计，⛔ 都不许挂到 TIM 头上）。相加的前提是同口径：面热阻 R'' 与总热阻 R 量纲不同、⛔ 不可互算不可比大小，唯一通道是有效贴合面积 A_cool（⛔ 它不是力账用的 A_proj）。三条可心算的算法：体材 10t/k、电芯内部 L_cell/(2k_eff)（⛔ 不是 L_cell/k_eff，也 ⛔ 不许把 L_cell 与壁厚 t 混写）、对流侧 1/h。教学假设下全链 36.18 K·cm²/W，电芯内部占 55.28% 却不在包设计侧手里；TIM 那一级占全链 16.59%、占可改子集 37.23%，BLT 落到公差上限时升到 48.43%。⇒ 排序键是"占比 × 可达降幅"，⛔ 不是只按全链占比；而任何一句"TIM 占多少"，不附 h、k_eff 与 q'' 就不可核对。
