D2-02 电池直冷（制冷剂直冷）系统设计与控制
课程代码 D2-02 · 板块 D 电池热管理 BTMS / D2 冷却方案设计 时长 约 4.0 小时（7 讲 + 1 次直冷/液冷对比算例） 适合对象 电池热管理系统 / 控制工程师；做直冷架构选型与温控标定的人 前置 A1-04 log p-h 图判读与蒸气压缩循环；A2-03 两相流基础：沸腾、冷凝与流型；D2-01 液冷冷板设计（作为对照基线） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D2-02 大纲的完整展开版
引言：省下来的那套水路，是用「压降预算」买回来的
「把蒸发器搬进电池包」——直冷架构的全部定义就是这一句话。落到架构图上，它先表现为一串减法：水泵没了，包内外那两段水路与它们的接头没了，Chiller 没了，膨胀水壶与补液口也没了；与此同时，电芯到制冷剂之间少了「水」这一级介质，冷却能力反而还上了一个台阶。任何一张只画到这一步的对比图，都会让直冷看起来是纯粹的简化——能力更强、零件更少。本课要做的第一件事，就是把这张「省下来的清单」翻到背面：那些没有出现在减法里、但确确实实被加进来的东西，以及一条只有直冷才有的换算关系——制冷剂侧的每一份压降，都会经饱和线直接变成电芯温差。
这是一门直冷侧的设计与控制课：输入是「这个包走直冷」这个已经定下来的前提，输出是一套能被设计、被标定、也能在评审上被追问的判据。它交付六样东西：① 一张分「分液件／支路／集管与出口段」三段记的压降预算表，以及把它折成温差、与包内电芯温差限值对账的算法；② 一版分液（均流）方案，连同选它所用的五列判据；③ 一套控制骨架——谁是被控量、谁是保护量、两者以什么结构共存；④ 一份四步走的过热度配平流程，以及它对应的验证工况表；⑤ 一张分三档（硬边界／代价边界／假边界）的架构边界表，交给选型课去填；⑥ 一份包内高压制冷剂的安全账清单，每一本账写明「本课给什么、限值由谁给」。
射程要收得这么窄，是因为「电池直冷」四个字底下压着好几个工种：两相流、冷板结构、制冷循环、控制标定、电池安全、包体密封与售后，混在一门课里讲，结果必然是每样都停在名词层。所以本课不做下面这些事，只写去向：液冷／直冷／风冷／浸没四方案该怎么选、决策树长什么样，归 D2-08 电池冷却方案选型：四方案同口径对比与决策树（本课默认直冷已选定，两处口径不一致时以 D2-08 电池冷却方案选型：四方案同口径对比与决策树 为准），直接回路与二次回路的通用取舍归 B3-03 二次回路 vs 直接回路架构对比；两相压降关联式、流型图、干涸判据、Ledinegg 与密度波的机理，归 A2-03 两相流基础：沸腾、冷凝与流型，本课只用不推；EXV 本体特性与过热度闭环整定归 G4-01 电子膨胀阀（EXV）结构、控制与选型，两条快环的整定、限幅与低选结构、模式间的无扰交接、低负荷三条处置路线的并排取舍归 K3-02 空调温控与压缩机转速/过热度控制（制冷与制热两模式），整车模式表、冷量仲裁与优先序归 K3-01 整车热管理控制策略总览与模式管理 与 K3-03 电池温控策略（加热/冷却/保温切换），回路拓扑归 B3-02 制冷剂回路拓扑：并联蒸发、经济器、闪蒸与喷射器；压缩机的运行包络、最低转速与回油下限归 G1-02 压缩机排量、转速控制与容调 与 G1-05 压缩机润滑、可靠性与湿压缩防护，包络四条边归 C3-02 热泵采暖原理与低温制热衰减，最小稳定过热度的实测边界归 G3-03 水—冷媒换热的过热度与均流控制；包内电芯温差 ΔT_pack 的判据与口径四要素（测点位置／采样时刻／工况定义／平均口径）归 D1-02 电芯温度不均与温差控制目标，快充侧的连带判据归 D4-04 高倍率工况下的温差与析锂风险控制，产热速率的分散归 D1-01 动力电池产热机理与产热速率建模，热阻链上界面（含接触）那一级归 D2-05 冷板与电芯的接触热阻与 TIM 应用、板壁导热那一级与液冷侧的压降预算分摊归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性，包体热容归 D2-07 电池包总成级热管理集成设计；冬季加热的三条非直热路线（水 PTC／水暖板、包内加热膜或加热垫、脉冲自加热）归 D3-01 电池加热策略：PTC / 热泵 / 液热 与 D3-02 脉冲自加热（交流自加热）低温快速升温；换向阀本体与内泄漏归 G4-03 多通阀（四通/八通）结构与密封设计，架构级代价归 B3-04 热泵型整车热管理架构（多通阀一体化方案），整车级连锁后果归 B3-08 标杆车型架构解构：Model Y 八通阀 / 小米 SU7 九通阀双模热泵 / 比亚迪直冷直热 / 问界 M9 增程 TMS，逆循环化霜的对照归 C3-04 除霜循环与化霜策略（热泵），与除霜、座舱采暖抢热量的优先序归 K3-04 热泵与多通阀协调控制 与 D4-03 充电过程温控策略与充电功率协同，标定侧的滞环取法归 K6-03 电池热管理标定；安全侧一整片：工质安全分类与整车 A2L 逻辑归 H7-03 制冷剂演进：R134a→R1234yf→R744→R290 与 H7-07 R1234yf 与 A2L 微可燃工质的整车工程与安全设计，浓度积累模型与传感器布置归 K5-03 制冷剂泄漏检测与安全响应，泄压、排烟与局部骤冷带来的材料低温脆化与热应力归 D5-02 隔热、泄压与排烟设计中的热管理边界，包内结露、露点来源与 IP 防护归 D5-03 电池包防潮、冷凝水与 IP 防护，泄漏路径 FTA 与防漏对策归 I3-03 冷媒/冷却液泄漏路径与防泄漏设计，密封等级与泄漏率目标归 I3-01 系统密封等级与泄漏率目标设定。⛔ 凡射程外的，本课一律不给限值、不给等级号、不给条款内容。⛔ 本课也不写「什么车该选直冷」这类结论句——它只负责把直冷侧的边界与代价那几格填好交出去。
钉子①：直冷的全部优势与全部代价，来自同一次替换——载冷的分母从 c_p·ΔT 换成潜热。
液冷靠冷却液升温载冷，每公斤能带走 c_p·ΔT，是十几到二十几 kJ/kg 的量级；直冷靠冷媒相变载冷，每公斤能带走的是进出板的可用焓差，是百 kJ/kg 的量级。⇒ 同样的热负荷下，两者的质量流量差着数倍到一个数量级。（究竟差几倍不是一个常数——它由你给液冷基线选的那个冷却液温升决定，而那是设计选择不是物性；第 1 讲会把这个比值连同它的四个口径量一起写死，全课只用这一个数，⛔ 引用时不得把口径丢掉。）管细了、泵没了、能力还更强，这一半的账就是这么来的。
而代价来自同一次替换的副产品：相变过程的温度由压力锁死。这一句同时是优势和代价——沿程不因吸热而升温（优势），但沿程因压降而降温（代价）。饱和线是一台永远在工作的换算器，它把制冷剂侧的每一份压降，按当地的饱和线斜率 dT_sat/dp 直接翻译成电芯温差。一句话记法：省下来的那套水路，是用「压降预算」买回来的。
⇒ 两条设计动作因此整体反向：液冷里靠「加大流量」能救的东西，直冷里一律要靠降低压降救；液冷冷板可以做长、做细、做蛇形来提高换热系数并靠单一流路压住分配不均，直冷板必须做短、做宽、做并联——流道每长一分，沿程压降就顺着 dT_sat/dp 变成一分电芯温差。⇒ 做直冷的第一张表不是换热面积表，是压降预算表：总压降先在「分液件／支路／集管与出口段」三段之间分配，再乘 dT_sat/dp 折成温差——其中分液件段与支路段那两截掉在板上（或板的入口），它们与包内电芯温差限值对账；集管与出口段那一截掉在汇流之后、板已经换完热，它压低的是压缩机吸气压力，吃的是系统侧的压比与能力，⛔ 不制造包内电芯温差（这条分账在 2.5 写死）；对不上就回头改支路数、改当量直径、改工质，⛔ 而不是加大流量或加大面积。
钉子②：直冷系统里，包内多支路的状态几乎不可观测；唯一的支路级观测量是过热度，而它在带液支路上恒等于零。「看起来正常」与「真的正常」，在直冷上不是同一件事。
过热度只在该支路的液膜已经耗尽之后才开始携带信息。只要支路出口还是两相，出口温度就贴着当地饱和温度不动 ⇒ 一条带液两成的支路和一条带液六成的支路，给出的是同一个读数（这两个比例只是为了说明「两者不可区分」而举的例，⛔ 不是任何取值）。你能知道的只有「它带液」，不能知道「它差多少」。
于是本课后面四件难事，全部落在同一句话上——静态分液不均、并联通道动态失稳、停机迁移后的包内积液、以及泄漏诊断要与正常瞬态分开。它们没有一件能靠「多加一个传感器读出来」解决：前两件的可观测量本身就是失效的，后两件要判的量根本没有对应的传感器。⇒ 直冷的控制与诊断必须假定支路状态不可观测而设计：靠结构（分液阻力、每支路独立 EXV）把不确定性压在事前，靠间接判据（停机时长、板温回升、低压侧压力恢复速率、包内压力与温度的组合）在事后兜底，⛔ 不靠「读一个数再闭一个环」。这条听起来消极，其实是本课最省钱的一条：认清哪些量测不到，你才不会在标定阶段花三个月去调一个原理上给不出信息的环。
★ 下面这条是本课最容易被读反的一条，先在这里点破：沿流程方向，温度到底往哪边走。液冷板沿流程升温、直冷板沿流程降温，两者方向恰好相反；而干涸又把壁温在同一端顶回去，于是「直冷板的末端到底是冷端还是热端」不是一句话能回答的问题。
先把两条链摆清楚：
- 液冷：冷却液沿流程吸热升温，当地液温单调上升；电芯温度等于当地液温加上「热流 q̇ × 串联热阻链 ΣR」⇒ 出液端最热（⚠ 与 ΣR [K/W] 相乘的是热流 q̇ [W]，⛔ 不是热流密度 q″ [W/m²]——这一对在第 2 讲 2.1 的符号表里被点名禁止互代）。液冷的一条常识由此而来——把热流密度最高的模组挂到进液端。
- 直冷：两相段的温度不由「吸了多少热」决定，而由当地压力经饱和线决定；流动方向上压力只降不升 ⇒ 当地饱和温度沿程单调下降。电芯温度等于当地饱和温度加上「热流 q̇ × 串联热阻链 ΣR」，单看第一项是进液端最热、出口端最冷。
- 但同一个出口端干度最高：液膜耗尽（干涸）之后换热系数断崖下跌，热阻链里沸腾侧那一项瞬间放大，壁温与电芯温度可以在几厘米之内被顶回去，成为全板最高点。
⇒ 两个方向相反的效应落在同一端：饱和温度把末端往下压，干涸把末端往上顶。末端是冷是热，取决于沿程饱和温度落差与干涸段那一截温升的相对大小——它是一道要算的题，不是一条可以背下来的结论。
读反之后，会做错的是下面这两个具体动作：
错法甲（照液冷经验搬）：「末端液温最高，所以要避开末端」⇒ 在直冷板上把热流密度最高的模组挪到出口端，理由是「那里饱和温度最低」。若该板出口已经进入干涸段，这一挪等于把最热的电芯放在全板换热能力最差的一段上。它的隐蔽之处在于：进出口温度、混合过热度、系统压力全都正常，只有拆包量温度场才看得见那个远超预期的局部热点。
错法乙（把沿程饱和温度落差当成包内温差本身，或当成它的上界）：算出 50 kPa 压降在 R134a、10 ℃ 饱和口径下对应 3.61 K（教学假设口径下的算得值，⛔ 不对应任何平台），就判「包内温差 3.61 K，达标，剩下抠细节即可」⇒ 于是不做支路分配核算、不做干涸位置校核、不做界面公差链。沿程饱和温度落差只是包内电芯温差的一个分量，其上还要叠热阻链本身的分散、干涸段换热系数塌陷、产热侧 q̇ 的分散（归 D1-01 动力电池产热机理与产热速率建模）、支路间分配不均以及瞬态项——这五支的完整全集在 2.5 的「对账」小节，⛔ 数的时候一支都不许少。⇒ 一个被明确声明为「分量」的量，被反过来当成了整体的上界——这是本课全篇最需要防的一类误用。
动笔之前，还有四条全课口径要先交代清楚。
① 符号：本课有一个真实的撞名。沸腾传热的通用记法里，不带下标的那个 ΔT_sat 指的是壁面过热度（壁温减去饱和温度），是沸腾关联式里的驱动温差；而在直冷语境里，同一个不带下标的写法又常被用来指沿程饱和温度落差。两者量纲完全相同、物理含义完全不同，而你刚上完两相流的前置课就来上本课 ⇒ 极易互相代入：拿沿程落差去查沸腾关联式，或拿壁面过热度去反算压降，两种都是量级级别的错。本课把它们分列成两个带下标的符号，全课（正文、图、图注与图的替代文字）一律禁止裸写 ΔT_sat；两个符号的定义、单位与并列对照，在第 2 讲开头一次钉死。
② 教学基准态：全课只有一组。它的四个基准输入是：工质 R134a、蒸发温度 10 ℃、进板干度 0.25、出口过热度 5 K。⚠ 另有三个为把算例走通而取的量——热负荷 Q = 6.0 kW、两相段压降 Δp_ref = 50 kPa、液冷对照侧口径（50 vol% 乙二醇水溶液 40 ℃、ΔT_cool = 6.61 K）——⛔ 它们不计进上面那「四项」，但同样是平台相关量；全课一律按「四 + 三」这一种切法数，⛔ 不另起第二种（清单见「关键公式详解 · 全课唯一的一组教学基准态」）。这四项全部是平台相关量，本课不给设计值——蒸发温度由电芯温度目标与热阻链反推，进板干度由冷凝温度与节流前过冷度决定，目标过热度由最小稳定过热度与过热段占板长这两条边共同定，一律须由实测或系统仿真确定。上面这一组只是为了把式子走通而取的教学假设值，⛔ 不对应任何平台、⛔ 不得照抄取用。涉及的物性值（饱和压力、饱和线斜率、汽化潜热、液气密度比等）统一取自 CoolProp 8.0.0，温度为饱和温度、压力为绝压，全课同值同舍入。
③ 本课归纳：哪些结论的依据是本课自己的推理。本课有一批判断不是现成条款，而是从已有材料推出来的——例如蒸发温度下限的四条封顶该怎么分类、压降预算为什么必须分三段记账、支路数的上界由谁决定、分液方案该用哪几列判据打分、配平为什么是四步、板内流向换不换会带来什么后果。正文里这些地方一律标明「本课归纳」。⛔ 它们不写成既有结论——你在评审上引用时要知道，它们的依据是本课给出的推理链，而不是某一份文件。
④ 标准：只写去向，不写条款。本课会点到四份：SAE J639（车用空调系统安全要求）、ISO 817 与 ASHRAE 34（制冷剂命名与安全分类）、GB 38031（电动汽车用动力蓄电池安全要求）、GB/T 31467-2023（电动汽车用锂离子动力电池包和系统电性能试验方法）。本课没有独立核对过其中任何一份的原文，因此只写「哪一份管哪一侧」，⛔ 不写条款号、⛔ 不写限值、⛔ 不写转述值；⚠ 版次与年份以现行目录为准，引用前须核。⛔ 尤其不许把空调系统那一侧的条款跨到电池包侧去用。
七讲就按这条主干排。
第 1 讲讲优势那一半，把「直冷凭什么强」拆成可核对的四条：可用焓差为什么不是全部潜热；流量比为什么不是常数、引用它必须连哪几个口径量一起给；热阻链上少掉的那一级介质与一级逼近度，怎么换成了同样电芯温度目标下更高的蒸发温度；蒸发温度的下限被哪四条互不相干的判据同时封顶；以及「省四本账」必须和「增五样东西」摆在同一张表上对账。
第 2 讲讲代价那一半，也就是压降怎么变成温差：把第一约束式的适用条件与失效边界补齐；说明 dT_sat/dp 是工质属性且随饱和温度变化，因此换工质不能照搬流道、只看常温点也不行；把上面那条反钉子用沿程曲线正面画一次；讲干度沿程增长、流型演变与干涸段的换热系数断崖；最后把压降预算分三段记账，并说明同一个压降数值在液冷与直冷里贵的程度差着量级。
第 3 讲是均流问题的主场，也是钉子②的第一次兑现：两相分液为什么天生不均（是物理不是加工精度）；静态分配不均与动态失稳是两件事，判据不同、对策也不同；支路过热度为什么只是单侧可观测；单点出口过热度为什么是「平均值的谎言」；一支干烧与另一支带液的后果落在两本互不相干的账上；配平为什么是四步流程而不是一次测量；最后用五列判据表把分液方案选型收口。
第 4 讲给控制骨架：被控量是蒸发压力而不是过热度，过热度环是保护量、以限幅或低选的形式与主环共存；过热度目标在直冷里双向受限，上限那一条是座舱蒸发器没有的；与座舱并联蒸发时蒸发压力是两个用户共享的状态量，三种结构各有代价；停机迁移、包内积液与再启动放行判据；结露与绝缘给出的板温下限随包内露点浮动，不是一个固定值；低负荷开停机的温差代价，以及为什么低负荷是最难的工况而不是最轻松的。
第 5 讲处理架构边界，先立三档分类：硬边界（改任何设计都过不去，只能换架构）、代价边界（过得去，但要另设计另花钱且必须显式对账）、假边界（常被当成硬边界而实际不是）。三条假边界逐条点破，因为它们会让方案在评审第一轮就被误杀；而没有水路就没有热惯性缓冲这一条是真的硬边界，它的后果不止于温度波动，还包括冷源中断后留给降功率与报警的时间窗更短。
第 6 讲讲直冷直热——同一块板反过来给电芯供热：两条阀路实现方式的代价科目完全不同；板内流向换不换，决定两个模式的热端在不在同一端，而这件事必须在阀路方案定下时一并确定；直热模式下被控量与出口观测量整体换一套，而新的观测量比过热度更钝；直热的安全上限是双重的，两条判据链不得互相推导；再加上低温回油与换向瞬间的冷媒迁移两笔账。
第 7 讲把「包内走高压制冷剂」这一句话落成七本可执行的安全账：包腔不是座舱，浓度要按包腔自由容积算；包内相变带来两个液冷没有的量；泄漏判据必须能与开停机迁移这种正常瞬态分开；两处穿壳接头是液冷没有的边界条件；维修性在 D2-08 电池冷却方案选型：四方案同口径对比与决策树 的选型表里常常是否决列而不是打分列（⚠ 但按第 5 讲 5.1 的判据它仍是代价边界——当否决列用，是因为那笔代价在特定平台上大到付不起，⛔ 不是因为它是硬边界；两处口径怎么接，7.5 写死）。⛔ 这一讲不给任何限值，只给账目、判据形状与接口。
最后，案例部分把一个量产直冷路线走成一条决策链（输入 → 判据 → 结论 → 做错的代价），⛔ 只用公开可查的定性事实；动手做交三件东西：一张写明四个口径量的流量与管径对比表、一条带前提的流道长度上界、一版四支路均流方案。
第 1 讲 直冷凭什么强：潜热载冷、少一级热阻链，以及它们各自的边界
这一讲只回答一个问题：直冷的能力优势到底从哪里来，并把它换算成能拿去评审的四样东西——① 一份写明四个口径量的载冷密度与流量对账（而不是一句「潜热比显热大」）；② 一条从电芯温度目标反推蒸发温度的递推链，写明直冷删掉了哪两级、又新增了哪一级（而不是一句「少一级热阻」）；③ 一张蒸发温度下限的四条判据表（而不是「越低越好」）；④ 一张「省了什么 / 增了什么」两栏对账表的填法（而不是一句「直冷更简单」）。
⚠ 先把本讲的射程说清楚：它讲的是钉子①的前半截——直冷的全部优势与全部代价来自同一次替换（把载冷的分母从 c_p·ΔT 换成潜热），而本讲只算优势那一半。代价那一半（饱和线把制冷剂侧压降直接翻译成电芯温差）从第 2 讲开始算。⛔ 只拿本讲的结论去做架构对比，会得到一个系统性偏乐观的结果——两半必须一起记账。
1.1 载冷的分母从 c_p·ΔT 换成潜热，但可用的不是整根潜热
先把本讲要用的两个词钉死：
- 直冷（direct cooling，也称制冷剂直冷）：把蒸发器直接做进电池包，制冷剂在包内冷板的流道里蒸发，电芯的热量不经过任何中间载冷介质就交给制冷剂。
- 潜热载冷：每公斤介质带走的热量主要来自相变潜热，而不是来自它自己的温度变化。与它相对的一侧是显热载冷——液冷靠冷却液升温载冷，每公斤能带走 c_p·ΔT_cool。
⚠ 本讲会用到干度 x 这一个量。本课全课取的是「流动干度」——气相质量流量占总质量流量的份额，⛔ 不是按存量算的静态含气率（两相有滑移时两者不等，而本课全篇正讲两相分离，⇒ 恰恰在本课的核心场景里两者必然不等）。取流动口径是因为 x_in 要乘进 ṁ_ref：式 1 的可用焓差 (1 − x_in)·h_fg 是按流过板的那一股算的。它沿流程如何增长、如何改写流型与换热系数，见第 2 讲。全课的符号与单位表在第 2 讲 2.1 一次给全，⛔ 别处不另立一套。
液冷侧（显热载冷）能带走多少。取 50 vol%（体积分数）乙二醇水溶液、40 ℃，定压比热 c_p = 3362 J/(kg·K)（CoolProp 8.0.0，INCOMP::MEG；与 D1-02 电芯温度不均与温差控制目标 / H7-01 冷却液（乙二醇型）配方、性能与劣化 同源同值）。
⚠ 这里有一个自带两义的口径必须当场处理：「50% 乙二醇」在中文工程实务里体积分数与质量分数两义都在流通，读数一模一样而溶液不同，比热、密度、粘度会一路串错。⇒ 拿到一句「50% 乙二醇」，正确动作是回问是哪一种分数，⛔ 不许直接收下。本课全课统一取体积分数。
液冷基线取 ṁ_cool = 0.27 kg/s（与 D1-02 电芯温度不均与温差控制目标 的教学算例同口径），在 Q = 6.0 kW 下对应沿程温升 ΔT_cool = 6.61 K，于是每公斤冷却液载冷 c_p·ΔT_cool = 22.22 kJ/kg——十几到二十几 kJ/kg 这个量级。
直冷侧（潜热载冷）能带走多少。汽化潜热本身确实是百 kJ/kg 量级（CoolProp 8.0.0，10 ℃ 饱和）：R134a 190.74、R1234yf 156.74、R744 197.15 kJ/kg。
⚠ R744 这一条要带一句限定：它的临界温度只有 30.98 ℃，h_fg 随温度衰减很快（20 ℃ 时已降到 152.00 kJ/kg）。⇒ ⛔ 不得把 R744 的 h_fg 当成与 R134a 同样稳定的量跨工况引用——这条限定在第 6 讲讲直热模式时还会以另一种形式再出现一次。
本课全程只用下面这一组基准态，⛔ 不许某一节另起一组。⚠ 它按「四个基准输入 + 为走通算例另取的量」这一种切法数（全课统一，⛔ 不另起第二种切法）：前四行是基准输入；第五行的 Q 是为走通算例另取的量，⛔ 不计进「这四项」——全课另有两个同类的量（Δp_ref = 50 kPa 与液冷对照侧口径），清单见「关键公式详解 · 全课唯一的一组教学基准态」。
| 输入项 | 取值 | 性质 |
|---|---|---|
| 工质 | R134a | 教学假设值 · 基准输入① |
| 蒸发温度 T_e | 10 ℃（对应 p_sat = 414.61 kPa，绝压） | 教学假设值 · 基准输入② |
| 进板干度 x_in | 0.25 | 教学假设值 · 基准输入③ |
| 出口过热度 ΔT_sh | 5 K（⚠ 裸写的 ΔT_sh 是回路级的名义／目标过热度，⛔ 不是某一条支路的读数，三级分层见 2.1） | 教学假设值 · 基准输入④ |
| 冷板总吸热 Q | 6.0 kW | 教学假设值 · 为走通算例另取的量，⛔ 不计进那「四项」；与 D1-02 电芯温度不均与温差控制目标 的教学算例同值以便对读 |
⛔ 这几项全部是平台相关量，本课不给设计值：T_e 由电芯温度目标与热阻链反推、x_in 由冷凝温度与节流前过冷度决定、ΔT_sh 由最小稳定过热度与过热段长度共同定，一律须由实测或系统仿真确定。上面这一组只是为了把式子走通，⛔ 不对应任何平台、⛔ 不得照抄取用。
⚠ 先把式号钉死，免得跨讲引用时对不上：全课只有五个式号，编号一律以文末「关键公式详解」的五式为准（式 1 流量 / 式 2 流量比 / 式 3 压降变温差 / 式 4 支路过热度 / 式 5 电芯温度）。本讲另外用到的两条 T_evap 递推与式 1 的分母展开，⛔ 不占式号，只给名字。
直冷所需的制冷剂质量流量：
式 1 ṁ_ref = Q / (h_out − h_in)
这一节的重点不在式 1 本身，而在它的分母怎么展开：
式 1 的分母展开（⛔ 不占式号） h_out − h_in = (1 − x_in)·h_fg + c_p,v·ΔT_sh
为什么分母不是 h_fg。制冷剂经膨胀阀等焓节流后进入直冷板时，干度已经不是 0 而是 x_in——那一部分液体在节流过程中就已经闪蒸成气，进板时它不再有吸热能力。所以每公斤在板内真正能吸的热，只有剩下的液相那一部分潜热 (1 − x_in)·h_fg，再加上出口过热段那一小截显热 c_p,v·ΔT_sh。
代进去（CoolProp 8.0.0，R134a、10 ℃ 饱和口径）：
- h_in = 261.26 kJ/kg，h_out = 409.01 kJ/kg ⇒ 可用焓差 Δh = 147.75 kJ/kg；
- 其中潜热段 (1 − 0.25) × 190.74 = 143.06 kJ/kg、过热段 4.70 kJ/kg（两段各自舍入到两位小数）；
- 过热段只占 3.18%（分母就是 147.75 kJ/kg）；
- 被 x_in 吃掉的那一截是 0.25 × 190.74 = 47.69 kJ/kg。
⚠ 过热段之所以这么小，是因为过热蒸气的定压比热只有 c_p,v ≈ 939 J/(kg·K)（414.61 kPa、约 12.5 ℃，CoolProp 8.0.0），5 K 过热换出来的焓差本来就只有个位数 kJ/kg。⛔ 这个 c_p,v 只作为「为什么过热段这么小」的解释性数值出现，⛔ 不用它去反算别的量。
★ 3.18% 这个份额不是花絮。过热段吃掉的焓差极少，占掉的板长却与这个份额完全不成比例——单相过热蒸气侧的换热系数远低于沸腾段，同样一点热量要靠长得多的一段板才交得出去。这条不对称是第 4 讲「过热度目标为什么还有一个上限」那条论证的定量输入之一，量级估算放在那一讲做。

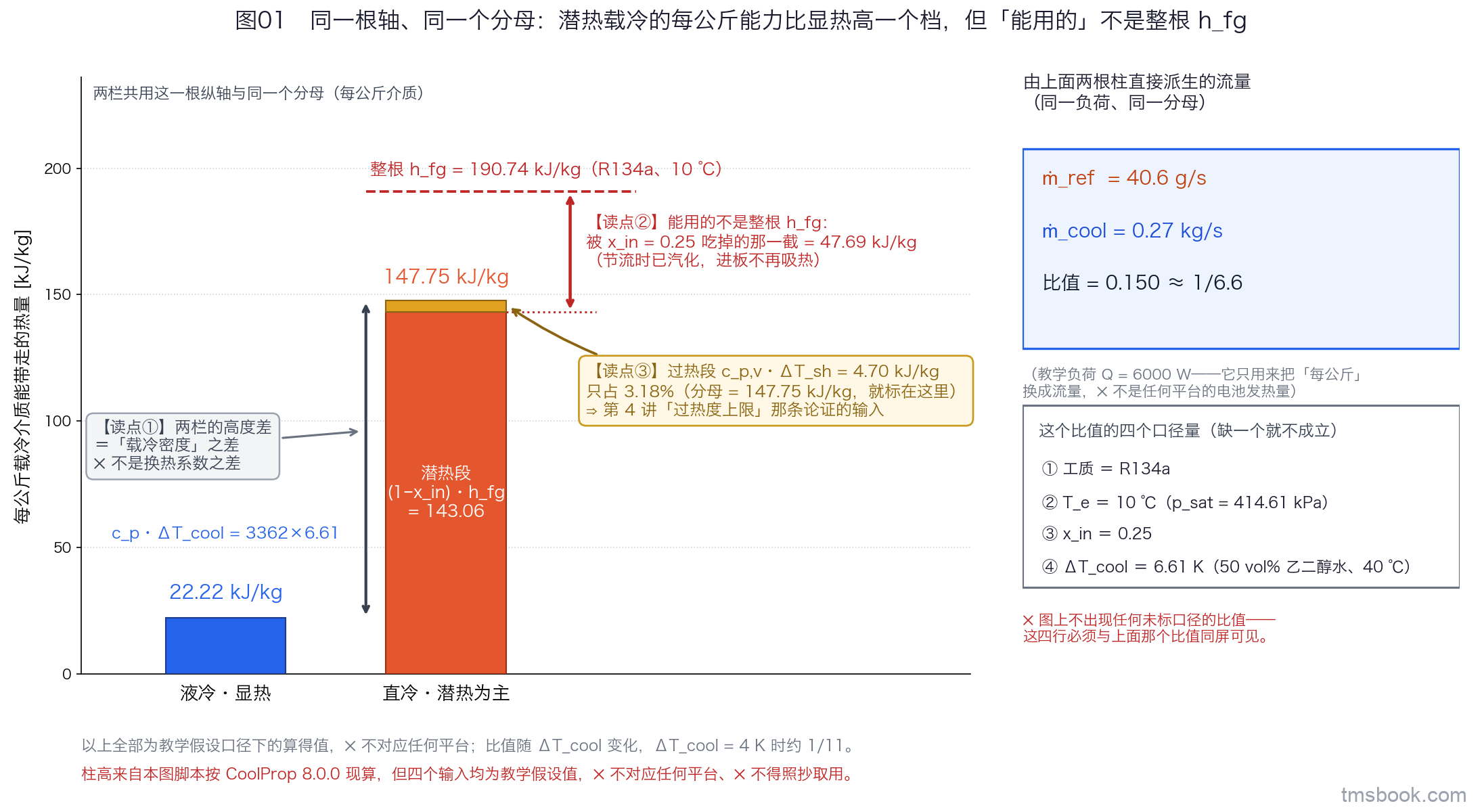

流量算出来：ṁ_ref = 6000 / 147 750 = 40.6 g/s；同样 Q 下液冷侧是 ṁ_cool = 0.27 kg/s。两侧并起来看：22.22 对 147.75 kJ/kg 的载冷密度，0.27 kg/s 对 40.6 g/s 的质量流量，比值 0.150 ≈ 1/6.6。⚠ 这个比值必须连四个口径量（工质 R134a / T_e = 10 ℃ / x_in = 0.25 / ΔT_cool = 6.61 K）一起引用，理由在 1.2。
敏感度：越热的天越吃亏，而且两头一起吃亏。x_in 取 0.20 / 0.25 / 0.30 时，可用焓差分别是 157.29 / 147.75 / 138.22 kJ/kg——从 0.20 涨到 0.30，可用焓差掉 12%。而 x_in 是随冷凝温度上升而上升的：环境温度越高、冷凝压力越高，节流前后能压出的液相份额越少，进板干度就越大。⇒ 越热的天，同样的冷量要越大的制冷剂流量；而流量越大，制冷剂侧压降越大，那正是第 2 讲那本温差账最紧的工况。两个不利因素在同一个工况上同时出现，⛔ 不要分开评估、⛔ 不要各自取一个「典型工况」去算。
⛔ 这组敏感度只演示方向与量级，⛔ 不得据此给任何设计裕度系数——真实敏感度须按本项目的冷凝侧工况扫描算。
两个易错点。
① 用 h_fg 当分母。教学口径下 147.75 / 190.74 = 0.775 ⇒ 流量会少算约两成。流量算小，管径、分液件尺寸与压缩机排量跟着算小；更麻烦的是压降也跟着算小，于是第 2 讲那本温差账整条偏乐观——一个偏乐观的分母会在下游每一步继续偏乐观，而且中途没有任何一个环节会报错。
② 把这一节读成「直冷换热更强」。本节讲的是载冷密度（每公斤介质能带走多少热），⛔ 不是换热系数。沸腾侧的换热系数确实高，但那是另一条独立的论证（第 2 讲讲流型与换热系数时给）。⛔ 两条不能混着讲，也⛔ 不能互相当证据——把「潜热大」当成「h 大」的理由、或者反过来，都会在方案对比表里造出一个并不存在的双倍收益。
1.2 流量比不是常数；热阻链上少一级介质、少一级逼近度
先说这个比值为什么不是常数。把式 1 与液冷侧的能量平衡并起来：
式 2 ṁ_ref / ṁ_cool = (c_p · ΔT_cool) / (h_out − h_in)
分子里躺着 ΔT_cool，而 ΔT_cool 是液冷方案自己的设计选择，不是物性。同一个 Q、同一个工质、同一个 T_e，只要把液冷侧的沿程温升预算收紧，这个比值就跟着变：
| 液冷侧 ΔT_cool | 比值 ṁ_ref / ṁ_cool | 约等于 |
|---|---|---|
| 6.61 K（本课教学基准） | 0.150 | 1/6.6 |
| 4 K | 0.091 | 1/11 |
| 3 K | 0.068 | 1/15 |
⇒ 流传的那句「直冷把质量流量降约一个数量级」，只在 ΔT_cool ≈ 4~5 K 的口径下成立；本课教学基准的 6.61 K 给出的是约 1/6.6。而温差目标越紧、允许的 ΔT_cool 越小，直冷的流量优势看起来就越大——这个比值的大小有一半是被对照组的设计选择决定的，不是直冷自己的属性。
⛔ 引用这个比值时必须连四个口径量（工质 / T_e / x_in / ΔT_cool）一起给；⛔ 不得把它当成一个物性常数搬进别的项目或别的课的选型表。⚠ 本课全课只有 0.150 ≈ 1/6.6 这一个流量比取值；上表另两行是同一式在另两个 ΔT_cool 下的取值，摆在这里只为说明它不是常数，⛔ 不是第二组基准态。
再说热阻链。二次回路（液冷）要从电芯温度目标反推蒸发温度，中间要逐级减掉三段：
递推式 A · 二次回路（⛔ 不占式号） T_evap ≈ T_cell,目标 − ΔT_界面与板 − ΔT_水侧沿程 − ΔT_approach
直冷把后两段删掉，递推变成：
递推式 B · 直冷（⛔ 不占式号） T_evap ≈ T_cell,目标 − ΔT_界面与板 − ΔT_sat,Δp
⚠ 这里有一个必须当场分开的符号。本课把沿程饱和温度落差记作 ΔT_sat,Δp，把壁面过热度（壁温减去当地饱和温度）记作 ΔT_w,sat，⛔ 全课禁止裸写 ΔT_sat。两者量纲相同、物理含义完全不同：前者是「沿着流道走了一段，饱和温度掉了多少」，后者是「壁面比当地饱和温度高多少」。前置课 A2-03 两相流基础：沸腾、冷凝与流型 按沸腾传热的通用记法用 ΔT_sat 表示后者，⇒ 刚学完前置课就来上本课的读者最容易把两者互代——拿沿程落差去查沸腾关联式，或拿壁面过热度去反算压降，都是量级级别的错，而式子照样算得出一个数来。
删掉的那两级不是「省了两个数」。它换来的是：在同样的电芯温度目标下，蒸发温度可以取得更高。而蒸发温度每高一档，三项收益一起来——压比下降、循环 COP 上升、压缩机同排量下的制冷量上升（吸气密度更大）；循环侧的机理见前置课 A1-04 工程热力学与蒸气压缩制冷循环（log p-h 图判读）。
⇒ 这才是「直冷的超充冷却上限更高」这句话的真正来源，⛔ 不是「直冷的冷板做得更好」。恰恰相反：直冷板本身的流道与结构比液冷冷板受限得多（第 2 讲会讲清为什么直冷板必须做短、做宽、做并联）。把能力优势归到冷板身上，会导致改进动作全部使错方向——去抠冷板的换热面积与翅化，而真正的杠杆在蒸发温度这一级。
⛔ ΔT_approach 与 ΔT_界面与板都是平台相关量，本课不给数：前者取决于 Chiller 选型与两侧流量，算法归 B3-03 二次回路 vs 直接回路架构对比；后者是界面与板壁两级之和，两级的属主不是同一门课——界面（含接触）那一级取决于 TIM 方案与装配压力，归 D2-05 冷板与电芯的接触热阻与 TIM 应用；板壁导热那一级取决于板壁材料与结构，归 D2-01 电池液冷冷板设计：流道、压降与温差均匀性（全课按这两级分列，见 2.5 与式 5 的 R_TIM / R_wall）。本课只交出「递推链上有几级、直冷删掉了哪两级、新增了哪一级」这个结构。
易错点：把删掉的两级直接折算成「蒸发温度可以高这么多」。直冷同时新增了一级——沿程饱和温度落差 ΔT_sat,Δp。它在液冷里根本不存在（冷却液的温度不随压力走），在直冷里却是第一约束。⇒ 账要两边一起记：删掉两级是收益，新增一级是代价，净值要算，⛔ 不能只报收益那一侧。代价那一侧从第 2 讲开始算。
1.3 蒸发温度可以压得比液冷低，但下限被四条判据同时封顶
液冷侧的板温下限，是被 Chiller 出水温度与冷却液防冻限住的；直冷少掉那一级逼近度之后，板温直接跟着蒸发温度走，理论上能压到接近 0 ℃ 甚至更低。这是直冷在快充段能力更强的另一半来源。⚠ 「跟着走」⛔ 不等于「板温 = 蒸发温度」：两者之间还隔着沸腾侧与板壁两级热阻（电芯温度再加界面那一级），是一条链上的三个点——这条链在第 4 讲 4.1 一次钉死，本节只用它「中间没有别的介质、没有逼近度」这一点。
但「能压多低」既不是「越低越好」，也不是只有一条限制。
★ 本课归纳：蒸发温度的下限由四条互不相干的判据同时封顶，实际可用下限取其中最靠上的那一条。
| # | 这一条限的是什么 | 它由谁给 |
|---|---|---|
| ① | 包内结露／结霜——板面温度低于包内露点即结露，低于 0 ℃ 即结霜（⚠ 这里的「板面」指与包内空气接触的那一面，⛔ 不是第 4 讲 4.1 定义的「贴电芯那一面」，两面隔着板壁那一级热阻，见 4.5）；结露直接冲击绝缘电阻，结霜则在换热面上糊一层额外热阻 | 由包内露点状态给出；露点来源与防冷凝设计组合归 D5-03 电池包防潮、冷凝水与 IP 防护 |
| ② | 压缩机运行包络——最低吸气压力、最大压比、排气温度上限、回油最低转速，取这四条里最先撞上的一条 | 包络四条边归 C3-02 热泵采暖原理与低温制热衰减；转速与回油归 G1-02 压缩机排量、转速控制与容调 / G1-05 压缩机润滑、可靠性与湿压缩防护 |
| ③ | 电芯自身的低温窗口——板温过低会把贴板电芯压到限功率甚至禁充区，快充末段尤其明显 | 以电芯规格书为准，归 D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求 / D3-01 电池加热策略：PTC / 热泵 / 液热 |
| ④ | 包内材料与结构——局部骤冷对灌封胶、密封件、汇流排的低温脆化与热应力 | 归 D5-02 隔热、泄压与排烟设计中的热管理边界 |
为什么必须写成四条，而不是合并成一条。这四条来自四个完全不同的判据体系——① 是湿空气与绝缘、② 是压缩机与循环、③ 是电化学、④ 是材料与结构。⛔ 它们之间没有因果关系，不能从任何一条推出另一条：把包内露点降下来，并不会把压缩机的排气温度上限抬高；电芯的低温窗口也管不到灌封胶的脆化温度。⇒ 落到图上，⛔ 不许用一条引线把四条串起来；落到流程上，⛔ 不许「先满足最容易算的那一条就往下走」。
四条限值本课全部不给数，而且第 ① 条连「一个固定值」都不是——它随包内露点浮动，包内湿度状态一变，这条线就整体上下平移。⇒ 画到图上只能画成一条可沿温度轴自由平移的带，并在行尾标明由谁给出，⛔ 不画成一条固定竖线——画成固定线，等于替属主给了一个本课明确不该给的数，而读者会去量它。
⚠ 还有一件要在这里先点一句的事：蒸发压力本身不是一个静止的量。开停机、与座舱抢冷量、EXV 动作，都会让它上下波动，而波动经饱和线换成板温，会让全板同步上下。它属于包内温差来源里的瞬态那一支，与本节讲的「静态下限在哪里」是两件事，展开在第 4 讲。
易错点：只记住「结露」这一条。结露最直观、最好讲，所以往往是唯一被记住的那一条。而实测里最先撞上的常常是第 ② 条——把蒸发温度压低的同时压比在涨，而车用电动压缩机的排气温度上限并不宽裕，高环温加大冷量的工况尤其如此。⇒ 拿到「板温还能不能再压低一点」这个问题，正确动作是四条一起查、取最靠上的那一条，⛔ 不是先去算露点、算完就下结论。
1.4 四省与五增要填在同一张表上；能力上限由两条互不相干的约束取小
先把两栏摆平。直冷相对二次回路省掉的四本账，是常被引用的那一半：
省（相对二次回路）：① 水泵及其寄生功；② 包内外的冷却液管路与接头；③ Chiller（连同它那一级逼近度，见 1.2）；④ 膨胀水壶与补液口。
★ 本课归纳：与这四项对账的「增」有五项，必须填在同一张表上。
增（直冷新增）：
① 分液件——分配腔／节流孔板／毛细段，或每支路独立 EXV 与它们的线束（第 3 讲）； ② 包内高压制冷剂管路与两处穿壳接头——进、出各一处，且两处都同时穿越包体的 IP 密封面与高压腔； ③ 包体的耐压与泄压要求——「制冷剂大量泄入包内」是一条液冷根本不存在的新设计工况（第 7 讲；泄压侧的算法归 D5-02 隔热、泄压与排烟设计中的热管理边界）； ④ 包内压力与多点温度传感——直冷的诊断没有别的可观测量可用，这一条与钉子②直接相连； ⑤ 售后检漏与冷媒作业能力——包内不可拆检，售后端要具备制冷剂回收、抽真空与充注的资格与设备。
为什么必须并排填，而不能只报省下的那一半。四省五增里，重量与体积这两列多半确实是净省；但泄漏点数与维修性这一列常常是净增。水路接头漏的是冷却液——可见、可闻、有痕迹，后果基本收在包内进水与绝缘；包内制冷剂接头漏的是高压工质，判据、检测手段、响应动作与售后流程全部是另一套（第 7 讲）。⇒ 选型时这两列分开填，⛔ 不许合成一句「直冷更简单」——那句话把两列性质完全不同的账加成了一个方向，而它们的符号本来就不一致。
⛔ 各项的重量、体积、成本增减全是平台相关量，本课不给数。它们最终填进 D2-08 电池冷却方案选型：四方案同口径对比与决策树 的六列对比表；本课只负责交出「哪几行该填、每一格的数据来源状态怎么标」——自家实测／供应商数据／文献量级／工程估算／未验证，五档里选一档写在格子里，填不出来的一格标「未验证」，⛔ 不拿行业印象补。⚠ 四方案同口径对比表与决策树归 D2-08 电池冷却方案选型：四方案同口径对比与决策树，两处口径不一致时以 D2-08 电池冷却方案选型：四方案同口径对比与决策树 为准。
易错点：把「泄漏点数下降」当成直冷的固有收益。那是直接回路相对二次回路的一般性收益（整车层面少一整套液路，归 B3-03 二次回路 vs 直接回路架构对比）；而直冷在包内这一段恰好是反过来的——它把高压制冷剂引进了一个此前完全没有制冷剂的腔体，并在包壳上开了两处穿壳接头。⇒ 同一句话在整车层面与包内层面结论相反，引用时必须说清是哪一层，⛔ 不许把整车层面的结论直接搬到包内层面用。
再说能力上限。「这套直冷最多能带走多少热」，★ 本课归纳：由两条互不相干的约束取小。
- 系统侧封顶＝压缩机在该蒸发压力下的可持续质量流量 × 可用焓差（式 1 的分母）。它回答的是「有多少制冷剂可用」。
- 包内侧封顶＝在 ΔT_pack 预算允许的压降之内，能铺多长的流道、贴多少电芯。它回答的是「这些制冷剂能被送到多少电芯身边，而不把温差账花光」。
两条各由各的判据决定，⛔ 互相之间不能推导，最终能力取二者较小。
这条判断能解释一个高频的现场困惑：「压缩机排量都加大了，包温还是下不来。」——若瓶颈在包内侧，加大排量只会把更多制冷剂推进同样的流道，压降上升，而压降经饱和线换出的 ΔT_sat,Δp 跟着变大，包内温差反而恶化。⇒ 拿到这个现象，第一个动作是判瓶颈在哪一侧，再决定动系统还是动包内，⛔ 不是先去加排量。
⛔ 两条约束的具体值全是平台相关量，本课不给数：压缩机侧的可持续流量与包络取值来源归 G1-02 压缩机排量、转速控制与容调；包内侧的压降预算与它换出的温差，第 2 讲用教学假设值走一遍完整流程。作为对账基准的包内电芯温差限值 ΔT_pack 本课同样不给数——它的判据、口径四要素（测点位置／采样时刻／工况定义／平均口径）与限值来源全部归 D1-02 电芯温度不均与温差控制目标，快充侧的连带判据归 D4-04 高倍率工况下的温差与析锂风险控制。本课只写一条关系：所有温差分量之和必须与 ΔT_pack 对账。
易错点：把这条与「换热面积不够」混为一谈。直冷板的沸腾侧换热系数通常不是瓶颈——瓶颈在压降与分液，不在面积。液冷冷板那条「加面积有收益、直到 NTU 饱和」的经验（D2-01 电池液冷冷板设计：流道、压降与温差均匀性）在这里方向不同：直冷里加面积往往意味着加流道长度，而流道每长一分，沿程压降就顺着饱和线变成一分电芯温差。⇒ 做直冷的第一张表不是换热面积表，是压降预算表——它长什么样、怎么分三段记账，第 2 讲给。
本讲收口：交出去的是四样东西。① 一份写明四个口径量的载冷密度与流量对账（22.22 对 147.75 kJ/kg、0.27 kg/s 对 40.6 g/s、比值 0.150 ≈ 1/6.6），外加「可用焓差不是 h_fg」这条分母纪律；② 一条从电芯温度目标反推蒸发温度的递推链，写明直冷删掉了哪两级、新增了哪一级，以及 ΔT_sat,Δp 与 ΔT_w,sat 这一对符号的分列；③ 一张蒸发温度下限的四条判据表，每条标明由谁给、限值本课不给、图上只能画成可平移的带；④ 一张四省五增两栏对账表的填法，以及「能力上限＝两条约束取小、先判瓶颈再动手」这条顺序。
⚠ 这四样全部落在钉子①的优势那一半。同一次替换的另一半——沿程压降经饱和线直接翻译成电芯温差——从第 2 讲开始算；省下来的那套水路，是用「压降预算」买回来的。
后面还有 6 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
