D1-07 电芯热学物性的实测与索取：c_p、各向异性 k 与内部等效热阻的取值来源、测法与验收

课程代码 D1-07 · 板块 D 电池热管理 BTMS / 电池产热与热失控基础 时长 约 3.5 小时（6 讲） 前置 D1-01 动力电池产热机理与产热速率建模；A1-01 一维/多维、稳态与瞬态导热的工程建模；A1-06 热阻网络法与集总参数建模入门；L7-03 试验数据分析与不确定度评估 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 D1-07 大纲的完整展开版

---

引言：一个没有口径的物性值，与一篇论文里的数没有区别

一套电池热模型要跑起来，除了源项，还得有一组电芯热学物性：ρ、c_p、k∥、k⊥、内部等效热阻 R_int、极耳热路径热阻。⚠ 这六项是最小字段集，⛔ 不是完整清单——沿「模型方程里出现了哪几个符号」这条线去数，数出来的一定只有「长成一个数」的那些东西，第 1 讲会把整类漏掉的那几样补回来。D1-01 动力电池产热机理与产热速率建模 已经把「发多少热」这个源项问清楚了，A1-01 一维/多维、稳态与瞬态导热的工程建模 与 A1-06 热阻网络法与集总参数建模入门 给了导热与集总建模的方法本体——但那几门课都只用这六个数，不测它们。现实里它们通常来自一张供方规格书上的 25 ℃ 单值表：一个 c_p，一个 k，没有第二栏，也没有任何关于它是怎么测出来的交代。本课就管这一格：这六个数从哪来、有哪几种测法、每种测法天然给的是哪一档口径，以及向电芯厂索取时该要什么、什么情况下必须退回。本课不重讲产热、不重讲建模方法本体、也不重讲不确定度评定的方法学（那归 L7-03 试验数据分析与不确定度评估），它只负责把一份可验收的电芯热参数数据包交出来。

本课第一根钉子是一句会让人不舒服的话：热学物性的「值」本身没有意义，有意义的是「值 ＋ 控制体 ＋ 测试状态」这一整组。ρ 是材料属性，测一次就定；而 c_p、「等效 k」与 R_int 不是——它们是集总模型的口径量。同一颗电芯，把控制体画在卷芯上、画在含壳含极耳的整芯上、还是画在含结构胶与支架的模组上，会得到三个不同的数；三个都对，对的是不同的东西。道理不玄：热容是外延量，边界往外挪一次就多包进一份质量；而等效导热与等效热阻是把边界之间那一段路径折进了系数里，边界一变，折进去的路径也跟着变。本课用一颗教学电芯把这件事量化到无法辩驳（以下数值全部是教学假设值，⛔ 不对应任何平台、任何电芯、任何供应商产品，⛔ 禁止取用）：卷芯口径 (m·c_p)=880.0 J/K、含壳整芯口径 988.0 J/K，壳体与结构件那 108.0 J/K 占整芯的 10.9%；同一份 18.0 W 产热下，卷芯口径算出的初期温升斜率是 1.23 K/min、含壳整芯口径是 1.09 K/min，差 12.3%。⚠ 本课的基准是含壳整芯口径的 1.09 K/min；那个 1.23 K/min 是卷芯口径的值，它恰好与 D1-01 动力电池产热机理与产热速率建模 公布的教学绝热温升率同值同舍入，但在本课里它代表的是「漏计壳体」那一行，⛔ 不是本课的基准。⇒ 报一个 c_p 或一个 k 而不同时报它的控制体与测试状态六问（① BOL 还是 EOL、② SOC 与荷电历史、③ 测试温度点与覆盖范围、④ 夹具压力与约束方式、⑤ 干态还是含液、⑥ 绝热量热是否已做热惯量因子 Φ 修正），这个数在可信度上就等同于文献值——它只在它被测出来的那一个状态上有定义。⚠ 这不是抠字眼，它对应一个每天都在发生的动作：把规格书上那个不带任何声明的「25 ℃ 比热容」直接乘上整芯质量填进模型。填进去的那一刻，这个数就失去了身世；三个月后模型对不上，没有人还会想到该回去查的是它。

第二根钉子说的是数据的形态：k 在多数测法里不是「测」出来的，是「算」出来的。激光闪射法直接测到的是热扩散率 α，要经 k = α·ρ·c_p 才变成建模用的导热系数。教学算例：α=5.00×10⁻⁷ m²/s、ρ=2.20×10³ kg/m³、c_p=1.00×10³ J/(kg·K) ⇒ k⊥(含液)=1.10 W/(m·K)；若 c_p 实际偏低 20%，k 等比偏低 20% 到 0.880 W/(m·K)——这个误差既不被平方也不被开方，是一比一进去的（同为教学假设值，⛔ 禁止取用）。而这三项常常各有各的试样、各有各的测试状态、各有各的口径：α 取自一小块局部薄片，ρ 可能是整芯质量除以外廓体积，c_p 可能来自另一次拆解的加权。把它们乘成一个 k 交出来，三种口径错配全被压进一个数里，连「错在哪一项」都问不出来。这条钉子同时定死两件事：① 向供方索取的是 α、ρ、c_p 三项原始数据，不是一个 k 的结论值；② 本课的讲序必须是 c_p 先于 k，⛔ 反过来讲不通——先把 c_p 的口径钉住，那条换算链才有意义。⚠ 这里顺带立一条全课约定：凡是写出 k⊥ 的一个数值，就必须同时写明它是含液态还是干态，⛔ 不许裸写——本课教学电芯的这两个值是 k⊥(含液)=1.10 与 k⊥(干态)=0.800 W/(m·K)，干态比含液低 27.3%（教学假设值，⛔ 禁止取用），而它们在数据表里长得一模一样；k⊥ 作为字段名出现时不带状态，那一栏正是索取时必须补上的。

本课最容易被读反的一条在这里。看到「k∥ 比 k⊥ 大一二十倍」，几乎所有人的第一反应是：「内部温差当然由厚度方向决定，k∥ 测不测无所谓」——这句话完全读反了。（那个「一二十倍」本身也要有出处：A1-01 一维/多维、稳态与瞬态导热的工程建模 讲义给过 k∥/k⊥ 差 10–30 倍这个量级区间，来源级别是本站讲义、非标准原文，⛔ 端点不得当承诺值、⛔ 不得代入交付模型；这里复述的只是读者脑子里的那句话。）决定某个方向对内部温差贡献多少的，不是 k，是 L²/(C·k) 这个组合——L 是该方向的半特征尺度，C 是几何常数（平板均匀源两侧等温 C=2、实心圆柱均匀源外表面等温 C=4）。k 只是分母里的一项，而 L 在分子里还是平方的；电芯又恰恰是各向异性与各向异尺寸同时存在的东西——导热最差的那个方向，正好是最薄的那个方向。两个效应互相抵消，抵消到什么程度完全由几何决定。

教学电芯（方壳 148 × 26.5 × 120 mm，教学假设值）把它算穿：厚度方向 L=13.25 mm、k⊥(含液)=1.10 W/(m·K) ⇒ ΔT_max=3.59 K；面内宽度方向 L=74 mm、k∥=20.0 W/(m·K) ⇒ ΔT_max=6.16 K。k∥ 是 k⊥(含液) 的 18.2 倍，可面内半尺度是厚度半尺度的 5.58 倍、平方之后 31.2 倍——面内方向的温差反而是厚度方向的 1.72 倍。换一个几何，结论就翻过来：同一组教学 k 值放到 4680 那样的外形上（半径 23 mm、半高 40 mm），径向 5.41 K、轴向 1.80 K，径向主导 3.01 倍。⚠ 这条判据是本课归纳的，不是哪一份标准的现成条款；它的用途只有一个——排「哪个方向的 k 该先测」的序，⛔ 不作温差预测，⛔ 两个方向的一维解相加也不等于二维解。上面的几何、k 与温差全部是教学假设值，⛔ 不代表任何 4680 产品的热物性、几何或产热，禁止取用。

读反了会做错三个具体动作，而且它们互相加强：① 索取时只写 k⊥、把 k∥ 划掉——k∥ 恰恰是取样最难的那一个（卷绕电芯几乎取不到足够长的平直条状试样），「反正不重要」正好给了省掉它的理由，于是这一整类数据缺席，而且没有人觉得缺；② 模型里把面内当均温处理，热点位置与最高温出现的时刻一起算错；③ 反标试验只在厚度方向布点，两个方向的响应在这些测点上是混叠的，反解出来的是一组「拟合得很好、一外推就错」的参数。正确的动作是：先按 L²/(C·k) 把各方向的贡献排一遍序（L 要按实际冷却面所决定的传热路径取；冷却面本身怎么选属 D2-06 圆柱/方形/软包电池的冷却结构差异），再决定哪个方向的 k 是必测项、哪个可以先给一个区间做敏感度。

由这两根钉子和这条反钉子，本课要建立三个判断力。一是口径判断力：拿到任何一个热参数，先问它量在哪一圈边界上、在什么状态下测的；答不上来，就既不许直接代进模型，也不许拿去和别家的数比大小。二是测法适用性判断力：每一种量热法与导热测法都有它自己的试样假设，而电芯是多层、含液、各向异性、还会在测试期间自己变化的样品——把方法用上去之前要先论证它，而不是先把标准号写进报告。三是索取与验收判断力：把前两条落成一份能照着执行的索取清单与退回理由，并用一次敏感度扫描回答「该先补测哪一项」。⚠ 还有一条贯穿全课的底线要先说：数据拿不到时，合法的处置是给区间与敏感度、并把它写进模型的可用边界声明，而不是先填一个数把不确定性藏起来——「这一项须实测标定」是一个合格答案，不是一个缺陷。

全课六讲的走法是：第 1 讲把数据包的字段与三档控制体口径立起来，反钉子在这里第一次被算穿；第 2 讲走完 c_p 的几种测法，说清每一种天然给的是哪一档口径、系统偏差朝哪一边；第 3 讲走 k 的试样级测法，以及它们用在含液多层电芯样品上时的适用性论证；第 4 讲上整芯级——稳态法与瞬态反标怎么把 k∥/k⊥、R_int 与极耳热路径分开，以及可辨识性这道闸；第 5 讲落成向电芯厂索取的清单、测试状态六问与退回理由；第 6 讲用 ±20% 敏感度算例给出「先补测哪一项」的排序依据。案例合钉，误区收口。

最后交代边界。本课只负责这些数怎么取得、怎么验收，它们在下游怎么用一律只给去向：快充温升与峰值的建模与相关性验收归 D4-01 快充产热与温升预测建模，电芯之间的温差与温差控制目标归 D1-02 电芯温度不均与温差控制目标，热失控触发与失控温区的物性归 D1-03 热失控触发机理与特征参数、热扩散抑制归 D5-01 热失控热扩散抑制（热管理与结构协同），换化学体系之后热设计目标怎么改归 D1-05 电池化学体系（NMC/LFP/钠离子/固态）对热设计的差异化要求，冷却结构与冷却面的选择归 D2-06 圆柱/方形/软包电池的冷却结构差异，壳外表面到冷板的接触热阻与界面材料归 D2-05 冷板与电芯的接触热阻与 TIM 应用 与 H5-01 导热界面材料（导热垫/凝胶/灌封）选型 / H5-02 TIM 涂覆工艺、厚度控制与接触热阻，一维快充建模的标定归 J1-06 电池热管理一维建模与快充温升仿真，不确定度评定的方法学归 L7-03 试验数据分析与不确定度评估。⚠ 其中 D2-05 冷板与电芯的接触热阻与 TIM 应用 / D2-06 圆柱/方形/软包电池的冷却结构差异 / J1-06 电池热管理一维建模与快充温升仿真 / H5-01 导热界面材料（导热垫/凝胶/灌封）选型 / H5-02 TIM 涂覆工艺、厚度控制与接触热阻 尚未开课，本课只写课号与这一层关系，⛔ 不指向它们的具体内容。前置方面，D1-01 动力电池产热机理与产热速率建模、A1-01 一维/多维、稳态与瞬态导热的工程建模、A1-06 热阻网络法与集总参数建模入门、L7-03 试验数据分析与不确定度评估 四门是硬前置，本课直接承接、不重讲；另有两项体系外前置需自备——锂离子电池的基本构造与卷绕/叠片工艺常识（只需知道极片、集流体、隔膜、极耳、电解液与壳体各是什么、装配顺序如何），以及量热与热分析仪器的基本操作概念。这两项本站没有对应课程，⛔ 不默认你已经有。

第 1 讲　电芯热参数清单与三档口径：数据包里到底该有哪些字段

这一讲不测任何东西，也不给任何可以拿去用的数。它做的是更靠前的一件事：把「你到底在向电芯厂要什么」这句话说清楚。

热参数索取上最常见的失败不是要错了量，而是要到了一个没有身份的数。规格书上印着一行「比热容 @25 ℃」，后面跟一个数字，看上去干净利落——可它是拆解后干态样品逐组分测了再加权的结果，还是整颗电芯连壳一起量出来的等效值？测的时候是新电芯还是循环过的？夹具压了多大力？这些问题一个都答不上来时，那个数唯一确定的信息只有单位。它照样能代进模型，照样能算出一条曲线，而且不会有任何东西报错。

本讲有五个落点：三档口径（同一颗电芯有三个都对的 c_p）、数据包的最小字段集与它们各自的下游落点、沿单一线索枚举必然整类漏掉的那六样、各向异性方向定义与几何的绑定，以及来源三档的准入边界与「数据不全」时的合法出路。第四个落点里还埋着本课最容易被读反的一条判据，它值得单独一节。

本课全部算例使用同一组教学假设参数。它在正文、图、图注与生成脚本的每一处取值完全一致；⛔ 它不对应任何平台、任何电芯、任何供应商产品，禁止取用，只用来把口径这件事算给你看。种子集承自硬前置 D1-01 动力电池产热机理与产热速率建模 已发布讲义里的同一颗教学电芯，本课在其上新增质量分解表与一个热扩散率取值：

量	教学假设值	说明
卷芯体积产热率 q̇_v	45.0 kW/m³	分母是卷芯体积，承自 D1-01 动力电池产热机理与产热速率建模
卷芯体积 V_卷芯	4.00×10⁻⁴ m³	⇒ 单芯产热 Q̇ = q̇_v·V_卷芯 = 18.0 W。⚠ 全课符号约定：裸写的 Q̇ 一律指电芯自身的产热；第 4 讲整芯稳态法算式里那个由加热器施加、通过试样的热流是另一个量，全课一律写 Q̇_s，⛔ 两者不许混写成同一个符号
卷芯密度 ρ_卷芯	2.20×10³ kg/m³
卷芯体积热容 ρ·c_p	2.20 MJ/(m³·K)	与上一行不是两个独立值：ρ·c_p ÷ ρ_卷芯 ＝ 卷芯口径等效 c_p ＝ 1.00×10³ J/(kg·K)
面内导热系数 k∥	20.0 W/(m·K)	极片平面方向
厚度方向导热系数 k⊥（干态）	0.800 W/(m·K)	干态试样口径
热扩散率 α	5.00×10⁻⁷ m²/s	本课新增 ⇒ k⊥（含液）＝ α·ρ·c_p ＝ 1.10 W/(m·K)
集总散热 hA	2.00 W/K	本讲用不到，后面讲时间尺度时用
电芯外廓	148 × 26.5 × 120 mm	截面 148 × 26.5 mm 承自 D1-01 动力电池产热机理与产热速率建模；第三维 120 mm 是本课补出的教学取值，⛔ 不是由 V_卷芯 反算的——反算会让外廓体积恰好等于卷芯体积，1.1 易错点③ 与 3.1 要教的那条体积口径之分就演示不出来了
整芯外廓体积 V_外廓	4.71×10⁻⁴ m³	＝ 0.148 × 0.0265 × 0.120，比 V_卷芯 大 17.7%——多出来的那一份是气隙、壳内空腔与壳壁
整芯外廓密度 ρ_外廓	2.12×10³ kg/m³	＝ 整芯质量 1.000 kg ÷ V_外廓，比 ρ_卷芯 2.20×10³ 低 3.4%——3.1 那条「据外廓体积算出的 ρ 比卷芯本体密度小」在本课教学电芯上成立

质量分解表（同为教学假设值，⛔ 禁止取用；表里的 900 / 700 / 1300 / 1800 J/(kg·K) 是教学取值，⛔ 不得当作这些材料的手册值引用）：

组分	质量 (kg)	比热容 c_p (J/(kg·K))	m·c_p (J/K)
正极	0.340	900	306.0
负极	0.330	700	231.0
隔膜＋内部极耳＋其它	0.070	1300	91.0
电解液	0.140	1800	252.0
卷芯小计	0.880	1000.0（等效）	880.0
壳体＋顶盖＋极柱	0.120	900	108.0
含壳整芯	1.000	988.0（等效）	988.0

这张表是被两条约束钉住的，不是随手编的：① 卷芯小计 880.0 J/K 与 D1-01 动力电池产热机理与产热速率建模 已发布讲义公布的集总热容同值同舍入，两课的算例因此接得上；② ρ_卷芯 × 卷芯等效 c_p ＝ 2.20 MJ/(m³·K)，与同一课的体积热容一致。由它直接得到本讲要反复用的那个比例：壳体与结构件那 108.0 J/K，占含壳整芯 m·c_p 的 10.9%。

⚠ 一处必须当场说破的读数陷阱：含壳整芯的 m·c_p 是 988.0 J/K，它的等效比热容是 988.0 J/(kg·K)——两个数字长得一样，纯粹因为这颗教学电芯的整芯质量恰好是 1.000 kg。它们的单位不同、量也不同（一个是外延量、一个是比强度量），⛔ 换一颗电芯这个巧合立刻消失。本讲后面那条最隐蔽的口径错配，出的就是这一类事。

1.1 钉子一：值 ＋ 控制体 ＋ 测试状态，缺一样这个数就没有定义

先把三个量分开看。ρ 是材料属性：给定一块材料，密度测一次就定了，换个人测、换台仪器测，得到的是同一个东西。而 c_p、等效导热与内部等效热阻不是——它们是集总模型的口径量，随你把控制体的边界画在哪里而变。同一颗电芯，把边界画在卷芯上、画在含壳整芯上、还是画在含结构胶与支架的模组上，会得到三个不同的数；这三个数都对，只是对的是不同的东西，而它们在数据表里长得一模一样。

为什么会这样，两句话就能说完。热容是外延量：控制体每往外挪一次，就多包进一份质量，也就多一份 m·c_p，这一步没有任何模糊之处。导热在多层复合体上则本来就是「等效」的——真实的电芯内部是极片、隔膜、电解液、集流箔一层层叠起来的，没有哪一处存在一个叫「电芯导热系数」的材料常数；你写下的那个 k，是把某一段路径上的全部热阻折算成一个均质体之后的结果，边界一变，折进去的路径就变。

把它算成数。本课教学电芯的两档热容是 880.0 J/K（卷芯口径）与 988.0 J/K（含壳整芯口径），差 108.0 J/K。同一份 18.0 W 产热，在忽略散热的起始段代进 dT/dt ≈ Q̇/(m·c_p)：

• 卷芯口径：18.0 W ÷ 880.0 J/K ＝ 1.23 K/min
• 含壳整芯口径：18.0 W ÷ 988.0 J/K ＝ 1.09 K/min
• 两者相差 12.3%

⚠ 这里有一条必须钉死的口径约定，它会一路管到本课末尾：D1-01 动力电池产热机理与产热速率建模 已发布讲义公布的 1.23 K/min 是卷芯口径的绝热温升率，与上面第一行同值同舍入；而本课的基准是含壳整芯口径的 1.09 K/min。⛔ 两个数不许互相替换，出现时必须每次都带着口径一起出现。

12.3% 这个数值本身不重要（它是教学值），重要的是它的性质：这不是测量精度问题，是定义问题。你把测量做得再准，只要口径选错，这 12.3% 一分不少地留在结果里；而且它不会以「误差」的面目出现，它会以「模型标定不上」的面目出现，然后被归因到冷板、接触热阻或者别的什么地方去。

由此得到本课的第一根钉子：报一个 c_p 或一个 k，而不同时报它的控制体与测试状态，这个数在可信度上等同于文献值——它只在它被测出来的那一个状态上有定义。所谓测试状态，本课固定为六问：① BOL 还是 EOL；② SOC 与荷电历史；③ 测试温度点与覆盖范围；④ 夹具压力与约束方式；⑤ 干态还是含液（含拆解到测量的间隔时间）；⑥ 绝热量热是否已做 Φ 修正。这六问的逐条判据、每一问对应哪一种系统偏差、以及缺项怎么写退回理由，本课后面有专门的一讲来落；本讲只要先接受一件事：它们不是「补充说明」，它们和数值一样是数据的一部分。

三个易错点，按发生频次排：① 把规格书上一个不带任何声明的「25 ℃ 比热容」直接代进模型；② 以为「反正都是同一颗电芯的 c_p，能差多少」——差的正好是壳体与结构件那一整份质量；③ 把 D1-01 动力电池产热机理与产热速率建模 讲过的体积口径（卷芯体积与电芯外廓体积之分）当成本课说的口径——那是 ρ 与 q̇_v 的分母口径，与热容和导热的等效口径是两件事，⛔ 不可互指。⚠ 本课教学电芯上这两个体积并不相等：V_卷芯 ＝ 4.00×10⁻⁴ m³、V_外廓 ＝ 4.71×10⁻⁴ m³（大 17.7%），据此算出的两个密度是 ρ_卷芯 ＝ 2.20×10³ 与 ρ_外廓 ＝ 2.12×10³ kg/m³（低 3.4%）——⇒ 这一根轴是分母画在哪，而本节说的那一根轴是控制体边界画在哪，两根轴各自独立，⛔ 一根上的声明不能替另一根作答。

1.2 三档口径：卷芯本体 / 含壳整芯 / 含结构模组

三档口径的定义必须写死在数据表里，⛔ 不得互换：

• 卷芯（jelly roll）本体值——只含极片、隔膜、电解液与内部集流、内部极耳；
• 含壳含极耳的整芯等效值——再加壳体、顶盖、极柱、防爆阀与外露极耳；
• 含结构胶与支架的模组等效值——再加结构胶、支架、绝缘件与端板分摊。

三者是嵌套关系而不是并列关系：外层一定包含内层，所以外层的 m·c_p 一定更大。但要注意，等效比热容（每公斤那个数）往哪边走并不确定——它取决于新包进来的那些件的 c_p 比原来高还是低。本课教学电芯正好演示了这一点：卷芯口径的等效 c_p 是 1000.0 J/(kg·K)，加上金属壳体之后降到 988.0 J/(kg·K)，因为金属件的比热容比含液卷芯的等效值低。⚠ 这条「金属壳体材料的 c_p 明显低于含液卷芯的等效 c_p、而碳酸酯类电解液与聚烯烃隔膜则明显高于电极活性材料」是量级与相对高低的陈述，来源级别是手册／文献（第二级），本课未核对原文，⛔ 因此不写任何可引用的具体物性值、不写牌号，实际取值请按所用牌号与温度查手册并注明出处。

模组档还要再加结构件那一份。它随模组设计而变，属平台相关量，⛔ 本课不给数——只给两句可靠的话：它一定比整芯档大；换一套模组设计就要重算。

三个易错点：① 拿卷芯口径的比强度量 c_p 去乘整芯质量——这是最隐蔽的一种错配，它不缺质量、也不缺比热，缺的是「两者出自同一个控制体」这一条，而算出来的数看着完全正常（三种口径错配各自把结果推向哪一边、幅度多大，本课第 2 讲会并排算给你看）；② 把三档写在同一列里不加标注，几个月后没有人还分得清哪一行是哪一档；③ 以为 D1-01 动力电池产热机理与产热速率建模 已经讲过口径差了——那门课讲的是体积口径，热容与导热的等效口径由本课明确写死（本课归纳，⛔ 不是哪一份标准的现成条款）。

1.3 「有效 c_p」与「等效导热」是模型参数，不是材料属性

「有效热容」「等效导热」这两个词里的「有效／等效」不是修辞，它在说一件很具体的事：这个数只对某一个被指定的控制体成立。

为什么它更像模型参数而不像物性：集总参数模型把一个空间分布的温度场压成一个节点，压的过程必须先选边界；换一个边界就换了压法，也就换了这个系数。物性可以在实验室里独立测出来，然后谁拿去用都对；模型参数必须连同它所属的那个模型一起交付，脱离模型的单个数字无法验收。这也正是 J1-06 电池热管理一维建模与快充温升仿真 那条一维建模与快充温升仿真的链路在标定环节要的东西——本课负责把这一档口径的数交出去（该课在建，此处只给去向与关系，⛔ 不指向它的具体内容）。

⛔ 本课不给任何可取用的有效 c_p 数值——它是平台相关量，须按本项目的控制体定义与实测标定确定。

三个易错点：① 把「有效 c_p」当成「更准的 c_p」——它不是更准，是换了口径；② 两个供应商各给一个有效 c_p，直接比大小判优劣，而两人画的控制体根本不是同一个；③ 拿有效 c_p 去反算某个组分的材料 c_p——一个声明了只用于某个判断的量，⛔ 不得反向反算别的量。

1.4 R_int 与极耳热路径热阻：同样是口径量，而 R_int 还多一层

内部等效热阻 R_int 定义为「芯体温度到壳外表面温度」的等效热阻。它和 c_p 一样是集总口径量，必须与所用控制体一起报。但它比 c_p 还多一层口径：「芯体温度」本身有两种取法——芯体最高温（热点）与芯体体积平均温，两者对应两个不同的 R_int。

这一层差不是精度问题，是解析上就分得开的定义问题。均匀体积产热的平板，两侧等温时：

• 最大温差　ΔT_max ＝ q̇_v·L²/(2k)
• 体积平均温差　ΔT_mean ＝ q̇_v·L²/(3k)

两者之比恒为 3/2，与 q̇_v、L、k 取什么值都无关。代进本课教学电芯的厚度方向（L ＝ 13.25 mm 即半厚度，k⊥（含液）＝ 1.10 W/(m·K)，全部 18.0 W 经该方向导出、两侧等温这一教学构造）：ΔT_max ＝ 3.59 K、ΔT_mean ＝ 2.39 K；各除以 18.0 W 得 R_int ＝ 0.1995 K/W（芯体最高温口径）与 0.1330 K/W（芯体平均温口径），比值 1.50。⛔ 这两个数是教学假设值，不对应任何电芯，禁止取用。

它为什么要紧：供方给你一个 R_int，你按另一个口径拿它去从壳表传感器读数反推芯体温度，就会低估 33% 的温差（＝ 1 − 2/3，解析结论，与取值无关）——而这一步恰恰是安全判据的入口。低估的方向是把芯体温度算得比实际更接近壳表温度，也就是把内部热点算凉了。

极耳热路径热阻同理，而且它的口径问题在另一个维度上：必须声明这条热阻的两端接在哪两个面上——卷芯集流体端、极柱外表面、汇流排连接点，三种接法给出三个不同的数。⛔ 本课不给它的任何取值与量级倍数：它随电芯形制、极耳截面、焊接方式与汇流排设计而变，须由实测或整芯级反标确定。这两条路径怎么单独辨识、怎么把它们解耦，是本课第 4 讲的内容（图 17 与图 21）。

还有一个易错点：把 R_int 当成材料属性去和别的电芯比大小——它连「同一颗电芯」内部都还有两个口径，跨电芯直接比就更没有基础了。

1.5 数据包的最小字段集：六项，每一项在下游有唯一落点

数据包的最小字段集是六项：ρ、c_p、k∥、k⊥、内部等效热阻 R_int、极耳热路径热阻。

它们不是一张并列的名词表。每一项在下游各自控制一个可观测量，说不出落点的字段，说明索取的人不知道自己在要什么：

字段	它在下游主要控制的那个可观测量	谁来用它
ρ	k ＝ α·ρ·c_p 换算链上的一环；也是 q̇_v 与整芯质量 m 之间的桥	本课第 3 讲
c_p（经 m·c_p）	温升斜率与峰值出现时刻	快充温升与相关性验收去向 D4-01 快充产热与温升预测建模；一维建模与快充温升仿真去向 J1-06 电池热管理一维建模与快充温升仿真（该课在建）
k⊥	与 k∥ 一起，经 L²/(C·k) 定电芯内部温差与热点位置	电芯温度不均与温差控制目标去向 D1-02 电芯温度不均与温差控制目标
k∥	同上（本讲 1.8 会说明为什么它不能被划掉）	比值与量级怎么用去选冷却面，去向 D2-06 圆柱/方形/软包电池的冷却结构差异（该课在建）
R_int	壳表面温度与芯体温度之差——也就是传感器读数与你真正关心的那个温度之间的差	本课第 4 讲负责它的辨识
极耳热路径热阻	有多少热量不走大面、而走极耳这条金属短路	本课第 4 讲负责它的解耦辨识

⛔ 本课只负责这些数从哪来、怎么验收，下游用法一律只给去向，不给内容。

两个易错点：① 只要 c_p 与 k，忘了 R_int 与极耳路径——于是模型里壳表温度与芯体温度被当成同一个，装在壳上的那颗传感器该怎么标定就无从谈起；② 把「字段齐了」当成「数据包合格了」——每个字段还要带控制体与测试状态，这一点在 1.1 已经说过，它在本课会被反复触发。

1.6 全集：沿「方程里有哪几个符号」枚举，会整类漏掉六样

上一节那六项是怎么数出来的？沿着「热模型跑起来要哪几个数」这条线索数的。这条线索本身没错，但它有一个结构性后果：凡是不长成「一个数」样子的东西，会整类不出现，而清单看起来是完整的——没有哪一行会以「少一行」的形式提醒你。

先把线索交代清楚，再补「不在这条线索上、但同属这个集合的整类」。数据包字段的全集共十二类，前六类即上节的最小字段集，后六类是本课按这条自检补出来的（⛔ 不是哪一份标准或既有课程体系的现成条款）：

①ρ ②c_p ③k∥ ④k⊥ ⑤内部等效热阻 R_int（芯体—壳外表面）⑥极耳热路径热阻

⑦质量分解表（各组分质量与所用 c_p）——它不是一个热参数，但没有它就做不了口径归因；本课第 2 讲那条「加权值与整芯值差到一成先查壳体」的排查判据，直接依赖这张表。沿「热参数」线索数，它必漏。 ⑧每个量的自变量维度（c_p(T)、k(T)、SOC 与 SOH 依赖）——沿「有哪些量」枚举，会把每个量当成一个数，而漏掉「它其实是个函数」这件事。 ⑨各向异性的第三方向（方壳的长度方向与宽度方向不同、圆柱的周向）——沿「k∥／k⊥ 两个」去数，第三方向必漏。 ⑩表观热容里混入的非显热项（副反应放热、相变潜热被量热仪记成 c_p）——沿「显热」这条线索必漏。 ⑪每个量的不确定度本身——沿「值」这条线索数必漏，而本课第 6 讲那套「先补测哪一项」的排序全靠它。 ⑫不在本包内、但必须显式成表一行的量：壳外表面到冷板的接触热阻（去向 D2-05 冷板与电芯的接触热阻与 TIM 应用）、TIM 体材热阻（去向 H5-01 导热界面材料（导热垫/凝胶/灌封）选型 / H5-02 TIM 涂覆工艺、厚度控制与接触热阻）。三课均在建，此处只写课号与关系。

看一眼这六类的共同特征就明白它们为什么会一起消失：质量分解表是一张表、自变量维度是一条曲线、不确定度是一个附加量、第三方向是一个被默认掉的对称假设——没有一个长得像「一个数」。

它们各自的暴露方式也不同，这决定了你会在哪一步才发现缺：质量分解表在做口径归因时才发现缺；自变量维度在换工况时才暴露（只有 25 ℃ 一个点的表撑不起低温与快充）；第三方向在换电芯形制时暴露；表观热容的污染在高温段暴露；不确定度在要排补测优先级时暴露。全部是「很后面才露头」的类型。

本课对这十二类的射程说清楚：①~⑨与⑪在本课射程内，会给测法与验收口径；⚠ 其中 ⑨ 各向异性的第三方向要把「给什么」说死，免得射程被读大：本课给它的是方向定义与索取／验收口径——方向必须绑几何（1.7）、取样时必须声明这个 k∥ 取的是哪一个面内方向（3.6）、反标时若只在一个面内方向拉开距离就只能辨识那一个方向（4.5）、未测的那个方向必须在索取清单与数据包里显式成行标「未测·待实测替换」（5.1 与 5.7）；⛔ 本课不为第三方向另给一套测法——它与 k∥ 用的是同一类测法，缺的从来不是方法，是那一行。⑩本课只讲「它存在、它会污染 c_p、怎么在报告里看出它被污染过」，副反应本身的触发温度与放热量属 D1-03 热失控触发机理与特征参数 射程，本课只给去向；⑫必须显式成为数据包里的一行并写明由谁给，⛔ 本课不给取值。

⚠ 最后一条要单独强调，因为它是另一个默认值陷阱：「没列进数据包」不等于「不需要」，更不等于「等于零」。一个没被显式写成一行的量，不会被任何验收覆盖；等到它被触发时，你面对的是一段未定义行为，而不是一个可以争论的数。所以正确的做法不是把它删掉，是把它留在表上、标明「本包不给、由谁给」。

1.7 各向异性的方向定义必须绑到几何

k∥ 与 k⊥ 这一对符号，只有绑到极片的几何朝向上才是定义明确的。脱离几何，它们是空的。

• 方壳／软包（叠片或扁卷）：k⊥ 沿叠层法向，也就是厚度方向；k∥ 在极片平面内。
• 圆柱卷绕：径向近似对应 k⊥（每往外一圈都要穿一次隔膜与电解液），轴向近似对应 k∥（沿箔材连续），周向也近似 k∥，但热流路径是绕圈走的。这里的「近似」二字必须保留——卷绕几何并不是严格的分层结构。

为什么方向定义就是全部：热在电芯里走的是两类完全不同的路——沿铜箔铝箔这类连续金属走，和穿过隔膜与电解液填充的孔隙走。前者是一条金属高速路，后者要一层层穿。所谓「方向定义」，其实是在说这个数说的是哪一类路。

⛔ 真实电芯的 k∥、k⊥ 绝对值与它们的比值属平台相关量，本课不给数。允许出现的比值只有两类，且各自都要带出处：

• 本课教学假设值之间的比：k∥ 是 k⊥（含液）的 18.2 倍、是 k⊥（干态）的 25.0 倍。⚠ 这两个数是教学值之比，⛔ 不得当作任何产品的典型比值。
• A1-01 一维/多维、稳态与瞬态导热的工程建模 讲义给出过 k∥／k⊥ 相差 10–30 倍的量级并要求各向异性赋值。⚠ 来源级别＝本站讲义（第二级，非标准原文）；用途只有方案期的量级回问与敏感度扫描的中心值，⛔ 端点不得当承诺值、⛔ 不得代入交付模型。

⚠ 还有一条贯穿全课的书写纪律，就从这里开始生效：凡给出 k⊥ 的数值，必须同时写明它是含液态还是干态试样的值，⛔ 不许裸写 k⊥。本课教学电芯的这两个值差 27.3%（干态 0.800 比含液 1.10 低），而在很多数据表上，它们会用同一个符号、同一个单位并排出现——这正是本课要教的那件事。

三个易错点：① 只报「k∥／k⊥」而不说工艺与极片朝向——同一句话在卷绕与叠片上指的是不同方向；② 方壳的两个面内方向被当成一个：本课教学电芯的两个面内半特征尺度分别是 74 mm（宽度方向，对应 148 mm 边）与 60 mm（高度方向，对应 120 mm 边），代进下一节那个组合式得到的贡献并不相同，⛔ 本讲的量化对比只取其中较大的那个方向，这不代表另一个面内方向可以省掉；③ 圆柱的周向被整类漏掉——它正是上一节第⑨类的典型形态。

1.8 反钉子：决定某方向贡献多少的是 L²/(C·k)，不是 k

★ 本课最容易被读反的一条，就在这里：

「k∥ 比 k⊥ 大一二十倍，所以内部温差当然由厚度方向决定，k∥ 测不测无所谓」——这句话完全读反了。

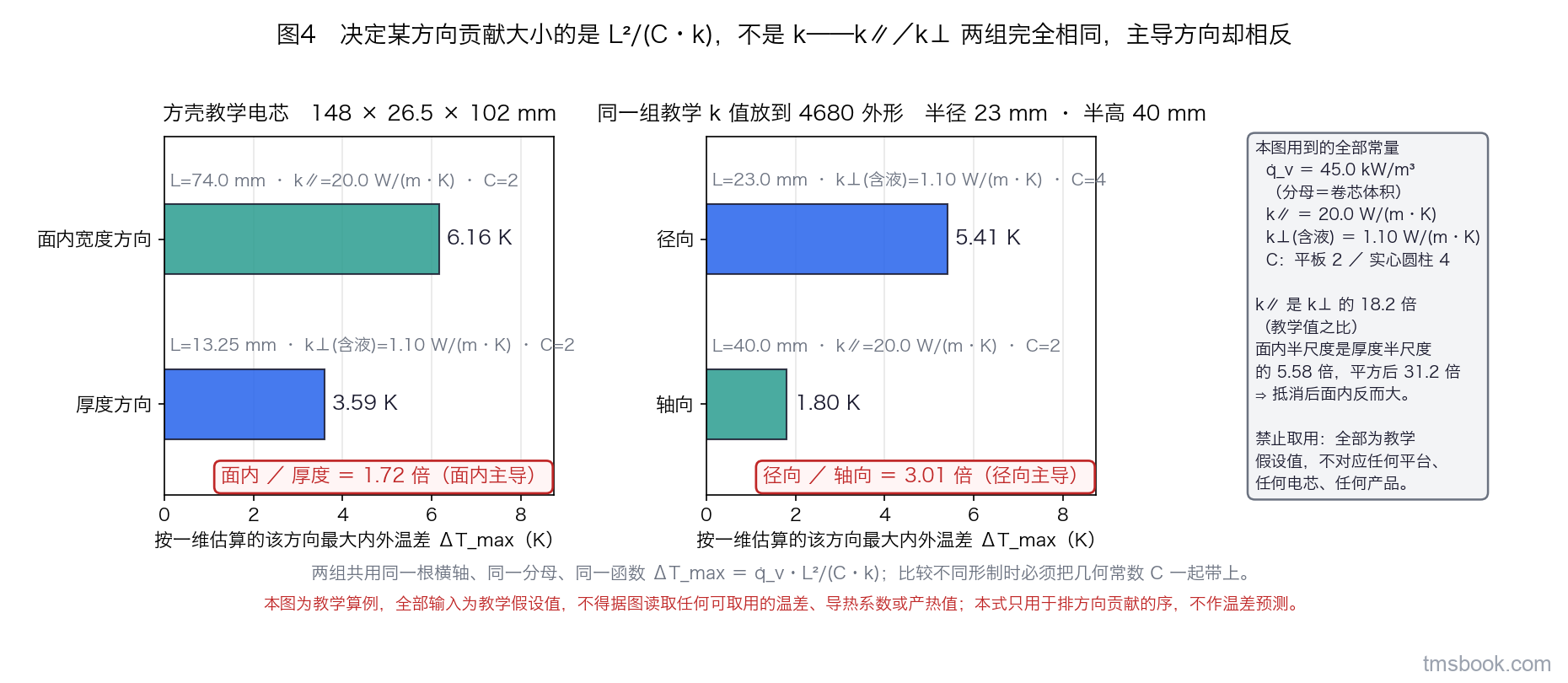

决定某个方向对内部温差贡献多少的，不是 k，而是 L²/(C·k) 这个组合。均匀体积产热下，某方向的最大内外温差：

ΔT_max ≈ q̇_v·L²/(C·k)

其中 L 是该方向的半特征尺度（平板取半厚或半宽，实心圆柱径向取半径、轴向取半高），C 是几何常数：平板均匀源两侧等温 C ＝ 2，实心圆柱均匀源外表面等温 C ＝ 4。k 只是分母里的一项，而 L 在分子里还是平方的。

为什么电芯特别容易在这里翻车：电芯是各向异性与各向异尺寸同时存在的东西——导热差的那个方向，恰恰是薄的那个方向。两个效应互相抵消，抵消到什么程度完全由几何决定，而不是由 k 的比值决定。

把它算穿（全部为教学假设值，⛔ 禁止取用）：

方壳教学电芯 148 × 26.5 × 120 mm

• 厚度方向：L ＝ 13.25 mm、k⊥（含液）＝ 1.10 W/(m·K)、C ＝ 2 ⇒ ΔT_max ＝ 3.59 K
• 面内宽度方向：L ＝ 74 mm、k∥ ＝ 20.0 W/(m·K)、C ＝ 2 ⇒ ΔT_max ＝ 6.16 K
• k∥ 是 k⊥（含液）的 18.2 倍，但面内半尺度是厚度半尺度的 5.58 倍、平方后 31.2 倍 ⇒ 面内方向反而是厚度方向的 1.72 倍

同一组教学 k 值放到 4680 外形上（半径 23 mm、半高 40 mm）

• 径向：C ＝ 4、k 取 k⊥（含液）＝ 1.10 W/(m·K) ⇒ 5.41 K
• 轴向：C ＝ 2、k 取 k∥ ＝ 20.0 W/(m·K) ⇒ 1.80 K
• 径向主导 3.01 倍——结论翻过来了

⛔ 这里的 4680 只是一个外形尺寸，本课不引用任何 4680 产品的热物性、几何或产热；上面两组的 k∥／k⊥ 完全相同，主导方向却相反，差别全部来自几何。这也顺带说明第三件事：比较两个方向时必须把 C 一起带上，圆柱与平板的 C 是 4 与 2，⛔ 只比 L²/k 是一个只覆盖了部分因素的比值，不能当整体系数用。

读者读反之后会做的三个具体动作，而且它们互相加强：

1. 索取清单里只写 k⊥、把 k∥ 划掉。而 k∥ 恰恰是取样最难的那一个——卷绕电芯几乎取不到足够长的平直条状试样（这一条本课第 3 讲会讲透）。「反正不重要」正好给了省掉它的理由，于是这一整类数据缺席，而且没有人觉得缺。
2. 模型里把面内当均温处理。热点位置与最高温出现的时刻会一起算错，且错的方式不是「差一点」，是画在了别的地方。
3. 反标试验只在厚度方向布点。两个方向的响应在这些测点上混叠，反解出的是一组「拟合得很好、一外推就错」的参数——这一条与本课第 4 讲讲的可辨识性是同一件事的两面（图 19）。

正确动作：先按 L²/(C·k) 把各方向的贡献排一遍序，再决定哪个方向的 k 是必测项、哪个可以先给区间做敏感度。⚠ 取 L 时要按实际冷却面所决定的传热路径取（冷却面本身怎么选，去向 D2-06 圆柱/方形/软包电池的冷却结构差异，该课在建）。

⚠ 两条使用边界，⛔ 都不能越：① 这条判据是本课归纳的，不是哪一份标准或既有课程体系的现成条款；② 一维解相加不等于二维解，本式只用于排贡献的序，⛔ 不得当温差预测交付。

1.9 来源三档、准入矩阵，以及数据不全时的合法出路

拿到一个热学物性数值，第一件事不是看它是多少，是看它从哪来。来源分三档，各有可用边界：

• 自测——口径完全可控（控制体是你自己画的，测试状态是你自己记的），代价是破坏样品、周期长、要有设备与人。
• 电芯厂规格书——先看有没有测试状态声明。有声明的按声明判；没有声明的，降档并入文献值。
• 文献值——只能用于方案期的量级判断，以及敏感度扫描的中心值；⛔ 不得进入交付模型与相关性验收。

这三档的差别不在「谁测的」，而在「口径可不可追溯」。一份没写口径的规格书数，与一篇论文里的数在这一点上没有区别——两者你都无法判断它是卷芯还是整芯、干态还是含液、BOL 还是 EOL。这条判据看起来不近人情，但它是可执行的：不需要你去评估供方的实验室水平，只需要看那张表上有没有那六行字。

⚠ 顺带说明一个常被忽略的事实：不少规格书给的是设计值或同族电芯的沿用值，而不是这一颗电芯的实测值。这一条不需要靠猜——它正是「有没有测试状态声明」这一问要甄别的东西。

⛔ 本课不给任何一档来源的具体数值，只给准入判据。准入矩阵与下面那条四步链均为本课归纳，⛔ 不是哪一份标准或既有条款。

数据不全时怎么办——这是本节的第二半，也是最容易被跳过的一半。拿不到实测值时，合法处置是四个动作串在一起：

1. 在数据包里把该字段标为「待实测替换」；
2. 给一个来源明确的区间（并写明这个区间是哪一档来源给的）；
3. 做一次敏感度扫描，看这个区间的宽度会把哪个输出推到什么程度（做法见本课第 6 讲）；
4. 把这条不确定性写进模型的可用边界声明——也就是「这个模型的结论在什么范围内成立」。

为什么这比填一个数好：一个被填进去的单值会立刻失去它的身世，三个月后没有人记得它是猜的；而一个标着「待实测」的区间会一直提醒使用者「这里还有一笔账没结」。⛔ 本课不给任何「暂用值」的建议数——给了就等于替读者做了他必须自己做的那个决定。

三个易错点：① 用一个「行业典型值」填进去，然后忘了它是填的；② 给了区间但没做敏感度——于是没人知道这个区间宽到什么程度才算要紧；③ 做了敏感度但没写进可用边界声明，模型换个工况被别人拿去用时，那份不确定性一起消失了。

到这里，本讲要立的三样东西都齐了：口径这一维（三档控制体，以及 R_int 那多出来的一层）、字段这一维（六项最小集，加上会整类漏掉的六类）、来源与准入这一维（三档来源、一格禁用、以及数据不全时的四步）。它们合起来只回答了一个问题：一份合格的电芯热参数数据包长什么样。至于每一项具体怎么测出来、每一种测法天然给的是哪一档口径、又各自带着哪一种系统偏差——从下一讲开始逐个说，顺序是先 c_p 后 k，⛔ 反过来讲不通，理由在下一讲开头。
