C5-04 视野件电加热:加热风窗、后风窗除霜格栅与镜面/雨刮区加热的设计、控制与诊断

课程代码 C5-04 · 板块 C 乘员舱空调与 HVAC / C5 除霜除雾与视野安全 时长 约 3.5 小时(6 讲 + 1 次视野件加热配置与断格诊断阈值核算实操) 适合对象 视野件 / 玻璃件与车身电器工程师、HVAC 系统工程师、热管理域控与车身域接口标定工程师(必修);除霜法规试验工程师与整车能量管理工程师(选修) 前置 C5-01 前风窗除霜除雾法规与性能设计 前风窗除霜除雾法规与性能设计;C5-03 低温起雾机理与主动防雾控制 低温起雾机理与主动防雾控制;G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效 贴附式面状加热件与电伴热;体系外前置(需自备):基础电工学(并联电阻网络、方阻概念、低压回路熔断与线束载流) 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 C5-04 大纲的完整展开版


引言:交付的不是瓦数,是「哪一块玻璃在多长时间内被抬到了什么温度」——而这个量被上下两条边夹着

冬天早上,一台纯电轿车的用户投诉后风窗中上部有两三条横带始终不化。诊断仪连上去,读不出任何故障码;量回路总电阻,落在规格里;仪表也没有任何提示。评审会上最常出现的三种说法是:「功率不够,下一版把总功率加上去」「那几根栅线偏细,加宽一点」「先加一条断丝故障码,让用户能看见」。⛔ 这三条里有两条会把事情做反,剩下那一条会做成一个永远报不出来的码。真正要先答的问题只有一个:这套加热件到底把哪一块玻璃、在多长时间内、抬到了什么温度?——把这句话摊开,就会发现上面每一条对策都跳过了它自己那一段因果。这门课要建的,就是让这一问在评审会上能被当场答出来的判据链。⚠ 这个投诉本身不是单点故障:它的三层根因(诊断的可检出下限、贴膜刮擦断栅、上沿短栅线的面功率密度偏高)分别落在第 4、3、1 讲,补齐其中任何一处都挡不住这条投诉——第 5 讲之后会把它整条走一遍。

这是一门「被加热体」的课。它的对象是视野件——为了保住看得见而被通电加热的那几个界面:加热风窗、后风窗除霜格栅、外后视镜镜片、雨刮驻停区与洗涤喷嘴、前风窗内侧的 ADAS 摄像头视窗。⚠ 沿「玻璃」这条线索去数,会整类漏掉不是玻璃的那几支(雨刮 / 洗涤这一支属于机构可动性,电子外后视镜的摄像头窗口替代了镜片的功能却不是玻璃件)——★ 第 1 讲会按「哪些界面要透光 + 哪些机构要能动」两条腿把件族全集重画一遍(这条重画的全集是本课归纳),并对不在射程内的每一支明确写出去向。本课只讲被加热体这一侧:玻璃与镜面被加热时的热学、栅线几何在玻璃面上造成的功率分布、玻璃特有的热应力与光学约束、以及这套件在整车上的控制、诊断与电流账。加热件本体与贴附界面(加热膜 / 加热垫的结构、贴附与脱粘失效)归 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效;出口温度闭环、软起动与三层过温联锁归 G9-03 加热器功率控制与温度保护;驱动接口电气规格与通用 DTC 链归 G12-03 执行器硬件接口与电气规格;车外感知件(激光雷达罩、环视摄像头)与相机盒体内部的防凝露归 E5-02 激光雷达、摄像头的温控与防凝露;视区作图、面积门槛与融霜能量底账归 C5-01 前风窗除霜除雾法规与性能设计;露点裕度的定义与算法归 C5-03 低温起雾机理与主动防雾控制;风道 CFD 方法学归 C5-02 风窗气流组织与除霜风道 CFD;整车功率仲裁的优先级归 B3-04 热泵型整车热管理架构(多通阀一体化方案) / B4-04 整车能量管理与热管理的协同优化 / C3-01 PTC 采暖系统设计与功率匹配。⛔ 凡射程外的,本课一律只写去向与「它管哪一层」,不给限值、不给条款内容。⚠ 引用到的标准也只写标准号与它管什么:GB 11555《汽车风窗玻璃除霜和除雾系统技术规范》——⚠ 版次与实施日按 C5-01 前风窗除霜除雾法规与性能设计 的记法处理并不单值化C5-01 前风窗除霜除雾法规与性能设计 已记该标准 2025 版于 2026-01-01 实施、全部代替 2009 版),版次与实施日以现行目录为准、引用前须核,⛔ 本课不把年份写进标准号;GB 15084 一路(机动车辆间接视野装置的性能与安装要求)、GB 9656 一路(机动车辆安全玻璃的可见光透过率限值)、ISO 16750 系列与 CISPR 25 / ISO 11452 族同样只写去向,条款与限值⛔ 本课不写。

钉子①:视野件加热的交付量是「哪一块玻璃、在多长时间内、被抬到了什么温度」,不是电功率、不是通电时长、更不是「装了加热丝」。所有能拧的手柄——面功率密度 q″、栅线线宽与节距、档位与占空比、定时时长、多件轮流表、供电归属——都必须换算成「它把哪一块玻璃的表面温度抬了几 K」才算数。⚠ 而这门课最反直觉的一点是:给出去的 q″ 有多少真变成玻璃内表面温升,不由你决定,由加热层两侧的热阻比决定,而这个比值还随车速变。面加热与热风加热在这里分道:热风从内表面对流进去,必须先抬舱内空气与内饰;面加热的热源嵌在玻璃层内,按内、外两侧热阻反比分流——除雾看内表面温升的那一份,除霜看送到外侧的那一份。第 1 讲用一套教学假设值(⛔ 全套不对应任何平台、⛔ 不得当作可取用值:2.1 mm 玻璃 + 0.76 mm PVB + 2.1 mm 玻璃、丝在 PVB 中面、h_i = 10 W/(m²·K)、q″ = 500 W/m²)把它算穿:外侧对流换热系数 h_o 从 30 W/(m²·K) 抬到 100 W/(m²·K),送到外侧的份额由 73.6% 升到 88.3%,而加热带来的内表面温升增量 ΔT_g,in 由 13.2 K 掉到 5.9 K。这就是「停车工况标定的档位,到高速迎风就不够用」的定量出处。⛔ 但不得由同一件事顺手推出「除霜也随之变差」——外侧份额其实是增加的;除霜好不好由融霜锋面的净热流判据判(C5-01 前风窗除霜除雾法规与性能设计),两条判据链方向不同、⛔ 不得互推。

钉子②(承钉子①):q″ 被两头夹住,而夹住它的上下两条边不由同一门课、也不由同一个专业给出。下边是视野判据,方向是温度下限——前风窗那一份由 GB 11555 的视区与时间节点给,其余四件在国内没有强制除霜法规,判据只能来自竞品对标与间接安全论证(第 5 讲)。上边是三条约束取小玻璃面内温差与热应力(第 3 讲,许用值向玻璃件规范与供应商要,⛔ 本课不给数)· 低压侧可用电流(第 6 讲,DCDC 可分配份额 / 熔断降额后额定 / 线束许用载流……取小)· 以及光学与射频共存留出的无镀区(第 4 讲:天窗即冷区,而冷区先起雾结霜)。⇒ 视野件加热设计不是「按热需求算功率」这个单向动作,而是在这条夹缝里找可行区。找不到可行区时,正确的动作是改栅线的线宽与节距分布、改分区、或改供电归属(低压还是高压,第 6 讲),⛔ 不是把功率往上加——上边那三条边不会因为你想要更多热就往上让。⚠ 与之配套的另一条方向性口径要在这里先立住:本课的判据方向与 A4-06 辐射采暖/制冷与座椅、方向盘加热通风 的接触式舒适件相反——那边管的是可接触表面的温度上限(防长时接触低温烫伤),这边管的是玻璃的温度下限(保视野)。同为阻性加热件、两套完全相反的判据体系,第 5 讲会把这条对照写死;具体限温以 A4-06 辐射采暖/制冷与座椅、方向盘加热通风 为准,⛔ 本课不另行核定、⛔ 不把它的上限搬到视野件上。

还有一句话是本课最容易被读反的,先在这里点破:「后风窗上沿那几根短栅线先超温、先老化,那就把它们加宽一点——导线加粗不就能降发热吗?」这句话之所以听起来完全正确,是因为它来自读者天天在用的另一套场景:线束、熔断器、PCB 走线。在那些场景里导体是传输元件,电流由负载定死,加粗就是降 I²R、降温升,方向永远对。而后风窗栅线本身就是负载——它并联在两条汇流条之间,端电压被母排钉死,加宽 w ⇒ 该根栅线电阻下降 ⇒ 电流上升 ⇒ 功率上升。同根同源的第二处读反是「先烧的那一段说明它电阻大」:串联电路里确实如此,而栅线是并联的,并联网络里电阻最小的那一支发热最多。用第 1 讲那套教学假设值(⛔ 同样不对应任何平台:R_□ = 8 mΩ/□、w = 0.8 mm、p = 30 mm、U_bus = 13.5 V、N = 12 根,长度自上沿 0.90 m 线性递增至下沿 1.20 m)现算一遍:最长那根 L = 1.20 m ⇒ R = 12.0 Ω、P = 15.2 W、q″ = 422 W/m²;最短那根 L = 0.90 m ⇒ R = 9.0 Ω、P = 20.3 W、q″ = 750 W/m²短了四分之一,面功率密度高了 78%——这个比值恰是 (1.20/0.90)²,与线宽无关。若照直觉把这根短的加宽到 w = 1.0 mm,R 降到 7.2 Ω、P 升到 25.3 W、q″ 升到 937 W/m²:是往火上浇油。

读反之后会做的三个具体动作,而且三个都会被现场数据「验证」。给短栅线加宽——q″ 进一步抬高,该段更快烧穿、方阻更快上移;而现场看到的现象(上沿先化、上沿先坏)会被解读成「加宽有效果、只是还不够」,于是继续加宽。② 整片统一加宽以「提高可靠性」——总功率随之上抬,第 6 讲那本电流账被顶穿,按稳态功率定容的那一版熔断直接跳;而 q″ 的不均匀度一点没变,因为不均匀度只由长度 L 与节距 p 的分布决定。③ 把「短栅线区先化霜」当成设计意图写进标定——于是在低温档也允许长时间通电,正好把热应力与老化最重的那一段推得更狠。正确的动作方向恰好相反:要压低短栅线区段的 q″,应当减小该区段的 w(或增大该区段的节距 p,或两者一起改),让 w_i/(L_i²·p_i) 在全区落进同一条带——同一根短栅线把 w 减到 0.45 mm,q″ 回到 422 W/m²,与最长栅线拉平。⚠ 代价是该根栅线的电流密度与银浆层局部温升会重分布,且总电阻与总电流跟着变,必须与母排压降和第 6 讲的电流账一起复核,⛔ 不许只改一处就交付。⚠ 上面这几句错话在本讲义里只允许出现在这一段与「常见误区」节,⛔ 不得以正面表述出现在任何别处。

最后是全课的读法约定,先立后用。本课罕见地同时并行三套「电阻」两套「温差」,代错一个,式子照样算得出一个数来、没有任何东西会报错:R_□(方阻,Ω/□ 或 mΩ/□,材料与工艺的属性)· R_i(单根栅线的支路电阻,Ω,与 R_□ 差一个方块数 L/w)· R_in / R_out(加热层内、外两侧的面积热阻,m²·K/W)——三者量纲各不相同、⛔ 不可互算、⛔ 不可比大小ΔT_g,in(加热带来的玻璃内表面温升增量,按线性叠加取,⛔ 不是内表面绝对温度)与 ΔT_面内(玻璃面内两点之间的温差,热应力的驱动量)是两个不同的量。同理 q″(面功率密度,W/m²)与 P(单根或整件功率,W)⛔ 不得互称。⇒ 全课正文禁止裸写不带下标的 R 与不带下标的 ΔT,第 1 讲会一次给全符号表,每个符号带定义、单位与「它用来判什么」。

全课六讲就按这条主干排。第 1 讲立热学地基:件族全集与判据来源、加热层技术路线的分野(层内线状源 / 面状源 / 单层玻璃上的银浆烧结栅线)、后风窗那张「两条汇流条 + 一组并联栅线」的电网络与上面那条反钉子的物理根、母排压降与栅线功率分布的耦合、两侧热阻分流,以及外后视镜镜片这个边界条件相反的小尺度版本(它几乎没有「内侧」这一路)。第 2 讲讲控制:为什么这条链上根本没有「出口温度」这个被控量、被控的只有通断 + 时长 + 功率密度,触发源要成表(其中雨刮开启信号是必须实现的一条,因为堵转发生时用户已经在用雨刮了),退出条件要写成「定时关断 + 二次触发抑制」而不是常开,整车状态互锁是安全项不是省电项,以及面加热与风道除霜是分工接力而非二选一第 3 讲给 q″ 的上限从哪来:稳态面内温差与热应力只用来排序方案、热冲击才是更常见的破坏形态、贴膜与遮挡的机理(电流并没有增加,是散热塌了)、断栅跨接修复的验收判据不是「通了」、以及加热层老化对可见光透过率与雾度这条本课独有的光学约束。第 4 讲讲在车诊断与共存:可观测量只有回路总电流一路,电流窗口法必须诚实给出可检出下限(栅线越密越查不出),合理性检查是必要补充不是加分项,以及两条共存约束——镀层「开天窗」留出的无镀区就是冷区、后风窗栅线兼作 FM 天线让「加热怎么投切」变成一条 EMC 与接收质量的联合评审项。第 5 讲把它接回判据来源:电加热风窗在 GB 11555 除霜试验中的计入口径三问、与 A4-06 辐射采暖/制冷与座椅、方向盘加热通风 方向相反的判据体系、无法规那四件的两个判据来源,以及性能侧与耐久侧两条腿的验证。第 6 讲把它折成低压电流账:七项取小再按冷态浪涌校一次、多件并发为什么必须限时轮流、以及供电归属(走低压还是走高压)这条决定形态的选择。最后收在动手做上——你要交出四件套:件族清单(含判据来源标注)· 后风窗栅线核算 · 触发与退出接口表(含轮流表与电流账)· 诊断规格页(含可检出下限与「查不出什么」);这四件凑齐了,才叫一份能签字的视野件加热方案,而它们正好把两根钉子各验一遍。


第 1 讲 面加热的 q″ 不是「加到玻璃上的热」:它先被两侧热阻分掉,再被栅线几何重新摊开

这门课的交付量是「哪一块玻璃、在多长时间内、被抬到了什么温度」。但真正动手时,工程师手里握着的从来不是温度,而是一串别的东西:面功率密度 q″、栅线的线宽与节距、档位与占空比、定时时长、供电走低压还是高压。第 1 讲要做的,就是把这串手柄和那个交付量之间的换算关系一次铺开——⚠ 而这条换算链上有两处「不由你决定」的地方,它们正是全课最反直觉的两点:第一,你给出去的 q″ 有多少变成玻璃内表面温升,由加热层两侧的热阻比决定,而这个比值还随车速变;第二,同一片玻璃上各处实际拿到多少 q″,由栅线长度的平方反比决定,而不是由你把线画得多均匀决定。

本讲按五步走:先把「这门课管哪几件、每一件的判据从哪来」定死(1.1、1.2),再把全课符号钉死(1.3——本课同时并行三套「电阻」和两套「温差」,这个符号密度在单门课里是少见的);然后进热学主线:加热层在哪一层决定了什么(1.4)、q″ 怎么被两侧热阻分掉(1.5、1.6)、栅线几何怎么把它在玻璃面上重新摊开(1.7、1.8)、母排压降怎么把这个分布再改写一遍(1.9);最后把同一套热学搬到边界条件恰好相反的镜面上(1.10),并交代本课刻意不讲哪几层、它们各归哪门课(1.11)。

⚠ 本讲出现的全部算例数值都是教学假设值,用途只有一个——把式子走通、把方向讲清。⛔ 它们不对应任何平台、不对应任何车型,⛔ 一个都不许当成可取用的设计值抄走。

1.1 件族口径先定死:五件里只有前风窗是法规件,另外四件的判据得自己挣

本课说的「视野件加热」,指的是为了保住「看得见」而给某个界面通电的加热件。按本课射程,它是五件:

  1. 加热风窗(前风窗,PVB 内嵌金属丝或透明导电镀膜);
  2. 后风窗除霜格栅(银浆丝网印刷烧结栅线);
  3. 外后视镜镜片加热(镜片背面贴加热垫);
  4. 雨刮驻停区与洗涤喷嘴/洗涤液管路加热
  5. 前风窗内侧 ADAS 摄像头视窗(玻璃侧的局部加热分区)。

为什么第一件事是分判据来源,而不是数零件。五件里,只有前风窗一件落在强制性除霜/除雾型式试验的射程内——它的视区怎么作图、面积门槛怎么定、时间节点怎么判读,由 GB 11555《汽车风窗玻璃除霜和除雾系统技术规范》给,判读方法本身归 C5-01 前风窗除霜除雾法规与性能设计(⚠ 该标准的版次与实施日以现行目录为准,引用前须核;电加热风窗在这项试验里的计入口径是本课的法规交付物,见第 5 讲)。其余四件,国内没有强制除霜法规。它们的目标只能有两个来源:竞品对标(由本项目自行采集的同级车观测)与间接安全论证(借由视野装置在冬季工况下仍可用这条线论证,出处见第 5 讲)。

这条分野不是分类学趣味,它决定整条开发链的形状

  • 法规件的目标是被外部写死的,达不达标是二值的,失败要重新送检,整改窗口由送检节点倒逼;
  • 对标件的目标是自己定的,失败不表现为「不合格」,而表现为客诉——冬天早上后风窗有两条带不化、镜子照不清,用户会来说,但没有任何一次试验会拦住它上市。

⇒ 由此得到两条各错一头的错误做法:把四件对标件按法规件的严格度做,成本失控(为一件没有法规门槛的东西反复送环境舱);把前风窗按对标件做,是合规风险(用竞品化霜时间去替代法规视区判读,两者的分母根本不是一回事)。

工程量级(⚠ 全部为行业典型区间,只用于判「这一件大概是几十瓦还是几百瓦的问题」,⛔ 不给单点值、⛔ 不作为设计输入):外后视镜镜片与雨刮驻停区加热在几十瓦每件量级;后风窗除霜格栅与加热风窗在二三百瓦量级;多件同开落在数百瓦量级;前风窗内侧 ADAS 视窗的局部分区量级最小,在十瓦量级。这几档量级会在第 6 讲被折成低压侧的电流账,并向整车冬季能耗账(B4-02 冬季续航掉电与热管理能耗拆解)交付取数口径。

易错点两条。其一,把「这一件上有没有加热丝」当成件族清单——真正要先答的问句是「这一件的判据从哪来」,答不出来的件,功率给多少都是拍脑袋。其二在射程上:车外感知件(激光雷达罩、环视摄像头、毫米波雷达罩)看起来与本课同类,实际由 E5-02 激光雷达、摄像头的温控与防凝露 独占,本课一个字不重讲;本课只在第 4 讲交出「前风窗内侧摄像头视窗的玻璃侧除雾由本课承担、相机侧归 E5-02 激光雷达、摄像头的温控与防凝露」这条分工线。

1.2 沿「玻璃」这条线索数,会整类漏掉三支:本课按两条腿重画件族全集

上一节那五件是本课的射程,⛔ 它不是「车上需要加热的视野界面」这个集合的全集。这两件事必须分开,否则读者拿着五件去做 FMEA 时,漏掉的那几支不会以「少一条」的形式暴露,而是整类不出现——清单看起来是完整的。

⚠ 本课归纳(以下这张全集与它的画法是本课自己数出来的,⛔ 不是任何标准或既有清单里现成的条目)。先说线索:如果沿「玻璃」这一条数,只数得出前风窗、后风窗、侧窗与天幕——凡是不长在玻璃上的视野件全部消失。改沿两条腿数——「保住视野需要哪些界面透光」加上「需要哪些机构还能动」——得到完整全集十支

# 判据来源 本课射程
(1) 前风窗 法规(视区与时间节点) 全射程
(2) 后风窗 竞品对标 + 间接安全论证 全射程
(3) 外后视镜镜片 竞品对标 + 间接安全论证 全射程
(4) 雨刮驻停区、雨刮片与洗涤喷嘴/洗涤液管路 竞品对标 + 间接安全论证 全射程
(5) 前风窗内侧 ADAS 摄像头视窗与雨量/光线传感器窗口 玻璃侧承担 玻璃侧全射程,相机侧移交 E5-02 激光雷达、摄像头的温控与防凝露
(6) 电子外后视镜(CMS)的外置摄像头镜头窗口 露点判据 + 光学畸变 只补一条判据,件本身移交 E5-02 激光雷达、摄像头的温控与防凝露
(7) 侧窗与三角窗 只给结论与理由
(8) 车内后视镜与流媒体内后视镜 只给结论与理由
(9) 天窗与全景天幕 只给结论与理由
(10) 大灯与尾灯灯罩除雾除霜 ⛔ 不在本课射程

三支是沿「玻璃」这条线索必漏的,值得单独点出来。

  • (4) 雨刮/洗涤这一支根本不是光学界面,是机构可动性。它加热的目的不是让谁透光,而是让刮水器能抬得起来、让喷嘴能喷得出水。驻停区结冰导致刮水器堵转是冬季高频客诉,而它一旦发生,用户已经在用雨刮了——这条支的触发接口因此与别的件不同(第 2 讲逐条给判据)。
  • (6) 电子外后视镜的镜头窗口替代了 (3) 的功能,却不是玻璃件。本课对它只补一条判据:它的判据形式从「玻璃侧温度高于舱内露点」变成「镜头窗口温度高于露点,且加热本身不引入光学畸变」——后半句是玻璃件上不存在的约束(玻璃是被看穿的介质,镜头窗口是成像光路的第一片)。⛔ 件本身的温控设计归 E5-02 激光雷达、摄像头的温控与防凝露,本课不扩展射程。
  • (10) 灯罩除雾服务的是「被别人看见」,不是「看出去」,完全不在驾驶员视野这条线索上,⛔ 本课不讲。

(7)(8)(9) 这三支必须给一个显式结论,而不是留一个空位。多数平台确实不给侧窗、内后视镜与天幕做电加热,理由分别是:侧窗可以降下来擦、内后视镜在舱内且被暖风覆盖、天幕不承担驾驶视野。⚠ 但「本课没列」⛔ 不等于「不存在」或「禁止」——一个默认为空的位置不会被任何测试覆盖。做侧窗加热的车是有的(寒区市场、无框车门的密封结冰),届时它的判据要按本课 1.1 的两档去挣,而不是「因为清单里没有所以不做」。

车辆四分之三视角的单色轮廓示意图,十条带独立文字标签的引出线分别指向前风窗、后风窗、外后视镜镜片、雨刮驻停区与洗涤喷嘴、前风窗内侧 ADAS 摄像头视窗、电子外后视镜摄像头窗口、侧窗与三角窗、内后视镜、天窗与全景天幕、大灯与尾灯灯罩十支。每个标签框内两行,上行是件名、下行是判据来源,用三种底色区分:法规(视区与时间节点)只出现在前风窗一处,竞品对标加间接安全论证覆盖后风窗、外后视镜镜片、雨刮驻停区三支,移交其它课覆盖摄像头视窗的相机侧、电子外后视镜窗口与灯罩三支。图右侧一栏射程带分三行:本课全射程(第一至第五支)、本课只补一条判据(第六支)、只给结论与去向(第七至第十支),每行末尾写去向课号。图左下角一个独立方框写明本图的全集画法:沿「玻璃」这条线索数只得到前风窗、后风窗、侧窗与天幕,本图按「哪些界面要透光加哪些机构要能动」两条腿重画;雨刮驻停区与电子外后视镜窗口两支旁各带一个提示标记,表示它们正是沿玻璃线索会整类漏掉的那一类。图上不标任何功率、温度、尺寸或时间数值。本图为件族与判据来源的定性示意,车辆轮廓与各件位置均不代表任何车型的实际布置,⛔ 不得据图读取任何尺寸、位置或参数。
图 1 视野件加热的件族全集与各支的判据来源。该读出四件事:一,五件里只有前风窗是法规件——三种底色的面积对比一眼可见,法规色只出现一次;二,件族全集比常说的五件宽,第六至第十支带虚线框,左下角方框写明它们是怎么被找出来的;三,本课的射程边界在哪——右侧射程带三行各自的去向课号;四,沿单一线索枚举会漏掉哪一类——雨刮这一支是机构可动件、电子外后视镜窗口是非玻璃视野件,两处提示标记即为此设。本图交付的是集合与判据来源,不是参数;⛔ 图上不含任何功率、温度、尺寸或时间数值,位置只表示相对方位,⛔ 不得据图读取任何尺寸、位置或参数。

1.3 全课符号先钉死:三套「电阻」、两套「温差」,量纲各不相同,⛔ 不可互算不可比大小

本课有一个别的课少见的特点:同一个字母 R 在三个完全不同的量上出现,而且三者的量纲各不相同。不先钉死,后面几节会出现「把面积热阻代进 P = U²/R」这种既算得出数、又没有任何东西会报错的错误。

全课符号表(每个符号带定义、单位与「它用来判什么」):

符号 含义 单位 用来判什么
q″ 面功率密度 W/m² 玻璃单位面积上摊到多少电功率
P、P_i 整件功率 / 单根栅线功率 W 电流账与熔断定容
R_□ 方阻(每一个正方形方块的电阻) Ω/□(本课算例用 mΩ/□) 导电层的材料—工艺属性
R_i 单根栅线电阻,R_i = R_□·L_i/w_i Ω 该根栅线分到多少功率
R_in、R_out 加热层两侧的面积热阻 m²·K/W q″ 往内往外各分掉多少
r_b 母排线电阻 Ω/m 沿母排的压降
h_i、h_o 内 / 外侧对流换热系数 W/(m²·K) 两侧膜阻,1/h
λ_g、λ_PVB、λ_air 玻璃 / PVB 中间膜 / 静止空气的导热系数 W/(m·K) 层内导热阻 δ/λ;λ_air 用于遮挡叠加的那一段(3.3)
δ 层厚 m 同上
δ_U、δ_T、δ_meas、δ_total 归一化后的相对误差(端电压 / 温度 / 采样,及三者之和) 无量纲(写成百分数) 断格诊断的可检出下限(第 4 讲)
α_L 玻璃的线膨胀系数 1/K 进热应力量级式(第 3 讲)
α_R 导体的电阻温度系数 1/K 诊断的温度归一化与冷态浪涌(第 4、6 讲)
T_g,i、T_g,o 玻璃内 / 外表面温度 除雾看内、除霜看外
T_amb 环境温度(玻璃温度不可得时的代理量 诊断归一化的退让基准(第 4 讲)
ΔT_g,in 加热带来的内表面温升增量 K 进露点裕度账
ΔT_面内 玻璃面内温差 K 进热应力校核(第 3 讲)
w_i、p_i、L_i 第 i 根栅线的线宽 / 节距 / 长度 m(工程上常用 mm) 栅线几何
N、k、k_min 并联栅线根数 / 已断根数 / 可检出的最小断格数 断格诊断灵敏度(第 4 讲)
k_derate 熔断的降额系数 低压电流账(第 6 讲)
U_bus 母线实际端电压 V 算电流与单根功率
R_htr、R_htr,20 加热层的回路电阻 / 其 20℃ 参考值 Ω 冷态浪涌与熔断定容(第 6 讲)
I_件、ΣI 单件稳态电流 / 视野件族内同时导通的电流之和 A 低压电流账(第 6 讲)
I₀ 无断格时的回路总电流(参考的是断格数 A 断格诊断(第 4 讲)
I₂₀ 20℃ 为参考温度时的电流(参考的是温度 A 冷态浪涌(第 6 讲)

六对最容易混,逐对说清。

  1. q″ 与 P——一个是面上的密度、一个是件上的总量,⛔ 不得互称。本课凡说「这一段太热」,指的一律是 q″;凡说「这一件吃多少电」,指的一律是 P。
  2. R_□ 与 R_i——方阻的量纲确实也是 Ω,所以最容易被当成同一个量随手代进公式。它们之间差一个「方块数」L/w:R_i = R_□·(L_i/w_i)。本课算例里 R_□ = 8 mΩ/□ 变成 R_i = 12.0 Ω,中间就是这一步(1500 个方块)。⚠ 跳过这一步,量级会直接错三位。
  3. R_i 与 R_in/R_out——前者是阻(Ω),后者是面积热阻(m²·K/W)。⛔ 二者不可互算、不可比大小。
  4. ΔT_g,in 与 ΔT_面内——前者是「加热让内表面比不加热时高了几 K」(沿厚度方向的效果),后者是「同一片玻璃上最热处与最冷处差几 K」(沿面内方向的应力源)。两者都是温差,但一个是本课要做大的量、一个是本课要压小的量,方向相反。
  5. δ(层厚)与 δ_U/δ_T/δ_meas/δ_total(相对误差)——⚠ 它们只是共用一个字母:前者是长度(m),出现在 δ/λ 这条导热阻里(1.5);后者是无量纲的相对误差百分数,出现在断格诊断的可检出下限 k_min ≈ N·δ_total 里(第 4 讲)。⛔ 二者不可互算、不可比大小——处置与上面三套 R 完全一样。⚠ 凡写误差一律带下标(δ_U、δ_T、δ_meas、δ_total),⛔ 不得裸写 δ 表示误差。
  6. α_L(线膨胀)与 α_R(电阻温度)——两者的单位都写成 1/K、字形又近,而数量级差三个量级(本课典型物性:α_L ≈ 8.5×10⁻⁶/K、纯银 α_R ≈ 3.8×10⁻³/K)。α_L 进的是热应力量级式(第 3 讲),α_R 进的是诊断的温度归一化与冷态浪涌(第 4、6 讲)。⛔ 全课不得裸写 α

⚠ 另有一个字母要点一句:k 在本课只表示无量纲的计数或系数(已断根数 k、可检出下限 k_min、熔断降额系数 k_derate);导热系数一律写 λ(λ_g、λ_PVB、λ_air),⛔ 本课不用 k 表示导热系数。

三条全课禁令(写、画、讲都适用):⛔ 不得出现不带下标的裸 R;⛔ 不得出现不带下标的裸 ΔT 与裸 h;⛔ 不得出现不带下标的裸 α 与表示误差的裸 δ。

一条口径声明:本课的热阻一律取面积热阻(m²·K/W,即已经除掉面积的那一种),与 C5-01 前风窗除霜除雾法规与性能设计 / C5-03 低温起雾机理与主动防雾控制 同一套记法。⚠ 但要注意切分点不同C5-01 前风窗除霜除雾法规与性能设计 的 R_in / R_out 是以融霜锋面为界切开的两段,本课的 R_in / R_out 是以加热层为界切开的两段——符号相同、单位相同、分界面不是同一个,跨课取用前必须先看它切在哪里。

1.4 加热风窗两条技术路线的分野,不在「贵不贵」,在加热层在哪一层、是线状源还是面状源

路线一:PVB 夹层内嵌金属丝。金属丝夹在夹层玻璃的 PVB 中间膜里,是层内的线状源。它可以做到较大功率;代价是丝在近距离与特定光照下可辨(丝径在几十微米量级,行业典型区间,⛔ 不给单点值),且断一根就是一条冷带

路线二:透明导电镀膜。导电层是覆在玻璃面上的连续镀层,是面状源,均温性好,功率由方阻与端电压直接定,不需要算什么几何。代价有两个,而且都不在热学里:镀层同时改变可见光透过率,并对射频与光学窗口整片遮挡——GPS/ETC/毫米波、雨量传感器、前风窗内侧 ADAS 摄像头都得在镀层上留出无镀区,即所谓「开天窗」(第 4 讲)。

选型输入是三样,⛔ 不是价格:① 所需的面功率密度 q″;② 可接受的丝可见性;③ 需要开天窗避让的射频/光学窗口数量——窗口越多,镀膜方案要挖的洞越多,均温这个优点被吃得越厉害。

这条分野决定后面三讲的形态。线状源要算单根功率与栅线几何(1.7 的两条式子),面状源直接由方阻与端电压给出 q″;线状源的失效表现为一条看得见的冷带,面状源的老化表现为整片功率缓降——后者用户和诊断两边都看不见,这一类是第 3、4 讲要专门处理的。

⚠ 本课归纳:技术路线的全集有八支,「金属丝 vs 镀膜」这条二分线索会漏掉其中三支。完整全集是:(1) PVB 夹层内嵌金属丝;(2) 透明导电镀膜;(3) 银浆丝网印刷烧结栅线;(4) 贴附式加热膜/加热垫(PI 基或硅胶基,用于镜片背面与摄像头罩);(5) 印刷在中间膜上再夹入夹层的导电膜;(6) 热风与除霜风道;(7) 疏水/亲水与防雾涂层;(8) 玻璃自身的低辐射镀层。

其中三支容易被整类漏掉,理由各不相同:

  • (3) 银浆烧结栅线既不是「夹层内嵌丝」也不是「镀膜」——它印在单层钢化玻璃的内表面上、经烧结成形,是后风窗的主流做法。沿二分线索数会把它并进 (1) 一起讲,而它与 (1) 在工艺、可修复性(银胶跨接,第 3 讲)与断栅形态上完全不同。
  • (6)(7) 不是电加热件,但同属「抬玻璃表面温度 / 防止起雾」这个手段集合:热风与风道归 C5-01 前风窗除霜除雾法规与性能设计,涂层归 C5-03 低温起雾机理与主动防雾控制。⛔ 本课不给它们的设计参数,只给去向。
  • (8) 低辐射镀层最容易被整类漏掉——它降低玻璃向天空的长波辐射散失,做的是「让玻璃别那么冷」,与「给玻璃加热」结果同向、机理完全不同(它不消耗电,也不能被控制)。

射程判定:(1)(2)(3) 是本课主线;(5) 只点名归类;(4) 本课只讲被加热体这一侧(镜片与玻璃的热学与边界条件),加热件本体、贴附界面与脱粘失效归 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效;(6)(7)(8) 只给去向。

易错点:把「镀膜均温好」直接读成「镀膜没有冷区」。镀膜的冷区恰恰是被强制留出来的那几块无镀区——天窗的位置与尺寸由射频与视场需求定,⛔ 不由加热需求定,而无镀区在加热上就是冷区,冷区先起雾结霜(第 4 讲)。

三栏并列的玻璃层叠剖面放大示意图,三栏一律自上而下按车外到车内排列,厚度方向刻意夸张并在图上写明不按比例。左栏为 PVB 夹层内嵌金属丝:外玻璃、PVB 中间膜及嵌在膜中面的一排丝截面、内玻璃。中栏为透明导电镀膜:玻璃、连续镀层、保护层,镀层上画一个缺口标注无镀区(天窗)。右栏为银浆丝网印刷烧结栅线:单层钢化玻璃、印在内表面的栅线截面、两侧母排截面。每栏下方三行独立标签,分别是源的形态(线状源/面状源/线状源)、功率由谁定(丝的排布与丝径/方阻与端电压/线宽、节距、长度与方阻)、断了长什么样(一条冷带/整片功率缓降/一条可见冷带且可跨接修复)。三栏之上横贯一条「加热层在哪一层」的标尺,标出三条路线的加热层深度位置分别为层内、面上、内表面。图右侧一个独立的量纲对照框列出方阻 R_□(Ω/□)、单根栅线电阻 R_i(Ω)、面积热阻 R_in 与 R_out(m²·K/W),三者之间画禁止符号并写明不可互算、不可比大小。图上不标厚度、丝径、方阻与功率的任何数值。本图为层叠顺序与源形态的定性示意,厚度方向不按比例,各层厚度、丝径与栅线尺寸均不代表任何产品,⛔ 不得据图读取任何尺寸或参数。
图 2 三条加热层路线的层叠位置、源形态与失效可见形态对照。该读出四件事:一,三条路线的分野在加热层在哪一层、是线状源还是面状源,看顶部标尺与「源的形态」那一行;二,功率由不同的量定——线状源由几何与方阻共同定,面状源由方阻与端电压直接定;三,失效的可见形态不同——线状源断了是一条看得见的冷带,面状源老化是整片缓降;四,右侧量纲对照框里的三个「R」量纲不同、不可互算,这是全课最易混的一处。本图为层叠顺序与源形态的定性示意,厚度方向刻意夸张、层厚与丝径均不按比例,⛔ 图上不含任何厚度、丝径、方阻与功率数值,⛔ 不得据图读取任何尺寸或参数。

1.5 面加热与热风加热的判据差异:热源嵌在玻璃层内,q″ 按两侧热阻反比分流

热风加热与面加热经常被当成「同一件事的两种做法」,⛔ 它们不是。差别只有一句话:热源在哪一侧

  • 热风加热:热源在舱内空气侧。热流必须先抬起舱内空气与内饰,再经内侧膜阻 1/h_i 进入玻璃内表面,然后经玻璃导热到外侧霜层。瓶颈落在 1/h_i 与热源功率这两处(完整口径承 C5-01 前风窗除霜除雾法规与性能设计,本课不重推)。
  • 面加热:热源嵌在玻璃层内。它不需要先抬空气,但也不能选择热往哪边走——它按加热层两侧的串联热阻反比分流:热阻小的那一侧分走更多。

把加热层看成位于层内的一个面热源,两侧各是一条串联的面积热阻:

R_in = 1/h_i + δ_in/λ_g + δ_PVB,in/λ_PVB(从加热层往舱内数) R_out = δ_PVB,out/λ_PVB + δ_out/λ_g + 1/h_o(从加热层往车外数)

按两侧并联分流,送到外侧的那一份是:

q″_out = q″ · R_in/(R_in + R_out)

⚠ 分子上是 R_in,不是 R_out——热往阻力小的那一侧多走,所以外侧份额由内侧热阻占比决定。这一步是本节最容易写反的地方。

加热带来的内表面温升增量是:

ΔT_g,in = q″ · [R_out/(R_in + R_out)] · (1/h_i)

口径声明:ΔT_g,in 是「加热让内表面比不加热时高了几 K」这个增量,按线性叠加取,⛔ 它不是内表面的绝对温度 T_g,i。要得到 T_g,i,得把不加热时的那个值(由 C5-03 低温起雾机理与主动防雾控制 的一维稳态链算)与它相加。

这两条式子把本课接到左右两门课上:ΔT_g,in 直接进 C5-03 低温起雾机理与主动防雾控制 的露点裕度 ΔT_margin(除雾看它);q″_out 直接进 C5-01 前风窗除霜除雾法规与性能设计 的融霜能量底账(除霜看它)。⚠ 三条前提写在这里,越出去就不成立:一维稳态、除该面热源外无其它内热源、无日照

教学算例(⚠ 以下常量全部为教学假设值,⛔ 不对应任何平台、⛔ 不得照抄取用):夹层风窗按 2.1 mm 玻璃 + 0.76 mm PVB + 2.1 mm 玻璃,丝在 PVB 中面;λ_g = 1.0 W/(m·K)、λ_PVB = 0.22 W/(m·K)(PVB 典型值,须按材料数据表核);h_i = 10 W/(m²·K)(与 C5-03 低温起雾机理与主动防雾控制 同值,对应没有往风窗送风的自然对流状态);q″ = 500 W/m²。停车档取 h_o = 30 W/(m²·K)。代进去:

  • R_in = 0.1 + 0.0021 + 0.0017 = 0.1038 m²·K/W
  • R_out = 0.0017 + 0.0021 + 0.0333 = 0.0372 m²·K/W
  • 外侧份额 = 0.1038/(0.1038 + 0.0372) = 73.6% ⇒ q″_out = 368 W/m²,内侧那一份 132 W/m²
  • ΔT_g,in = 500 × 0.264 × 0.1 = 13.2 K

⚠ 请注意 R_in 里那个 0.1 占了绝对多数——它就是 1/h_i。玻璃与 PVB 的导热阻在这条账里几乎可以忽略,两侧热阻比实际上是两侧膜阻比。这一点直接推出下一节:能改变分流比的,主要不是玻璃,是风。

⛔ 最后钉一条口径:这个量级与 C5-01 前风窗除霜除雾法规与性能设计 已写下的一致——风窗面加热的功率密度在百 W/m² 量级,对应的内表面温升在 10℃ 量级,且随外侧风速与环境温度显著缩水(行业典型区间,⛔ 不给单点值,⛔ 非可取用设计值)。本课不另起一套口径。

1.6 分流比随车速变:内侧份额缩掉一半以上;⛔ 但不得由此推出「除霜也变差」

把上一节的算例只改一个数:h_o 从 30 提到 100 W/(m²·K)(高速迎风档,⚠ 同样是教学假设值)。

  • R_in 不变,仍是 0.1038 m²·K/W(它里面没有 h_o);
  • R_out 由 0.0372 降到 0.0138 m²·K/W
  • 外侧份额由 73.6% 升到 88.3% ⇒ q″_out 由 368 升到 441 W/m²
  • ΔT_g,in 由 13.2 K 掉到 5.9 K,内侧那一份由 132 掉到 59 W/m²

这条结论的射程要一并写清,否则它比看起来窄。上面只改了 h_o,h_i 仍取 1.5 节那个自然对流值 10 W/(m²·K)(对应没有往风窗送风);而高速迎风时舱内往往正在吹风除霜 ⇒ 那一刻 h_i 显著上升,R_in 里占绝对多数的 1/h_i 随之变小,两侧热阻比与 ΔT_g,in 都要按当时的 h_i 重算(⛔ 不是把这里的 13.2 K / 5.9 K 直接搬去用)。⇒ 本节给的是「只有外侧变、内侧不变」这一支的定量形状;两路热并存那一支见 2.5,法规联测那一支见 5.4。

同一个 q″、同一块玻璃、同一个档位,内表面温升缩掉一半以上。这就是「停车工况标定的档位到高速迎风就不够用」的定量出处:除雾的被控量是 ΔT_g,in,它进 C5-03 低温起雾机理与主动防雾控制 的裕度账,而它随车速单调缩水。⇒ 档位标定必须带车速这一维,⛔ 拿一组停车工况的标定数据去论证「高速下也够」是错的——那是拿一个在偏乐观一侧算出来的值反向使用。

⚠ 这里必须显式立一条禁令,因为它正好落在最顺手的地方。看到「外侧份额从 73.6% 升到 88.3%」,⛔ 不得由此推出「所以高速时除霜反而更好」。两条判据链在这里是分开的:

  • 除雾看的是内表面温升增量,它是一个份额问题,本课算得出来;
  • 除霜看的是融霜锋面的净得热——送到外侧的那一份要与同时增强的外侧对流散失竞争。h_o 上升是同时抬高「送出去的量」和「散失掉的量」的,净结果由 C5-01 前风窗除霜除雾法规与性能设计 的净热流判据算,⛔ 本课不给这个结论

⇒ 记住这条形状:分流比变化只能告诉你「热往哪边走得多」,⛔ 不能告诉你「那一边的活干得好不好」。把两条链连起来的读者,会得出「高速行驶有利于除霜、可以降档」这种在冬季高速上很危险的结论。

⚠ 最后交代 h_o 的性质:它是工况相关量,由车速、来流角与风窗倾角共同决定,⛔ 本课不给真值——30 与 100 这两档只是把变化算穿用的教学假设值。真实分布须实测或由 CFD 确定,方法学归 C5-02 风窗气流组织与除霜风道 CFD

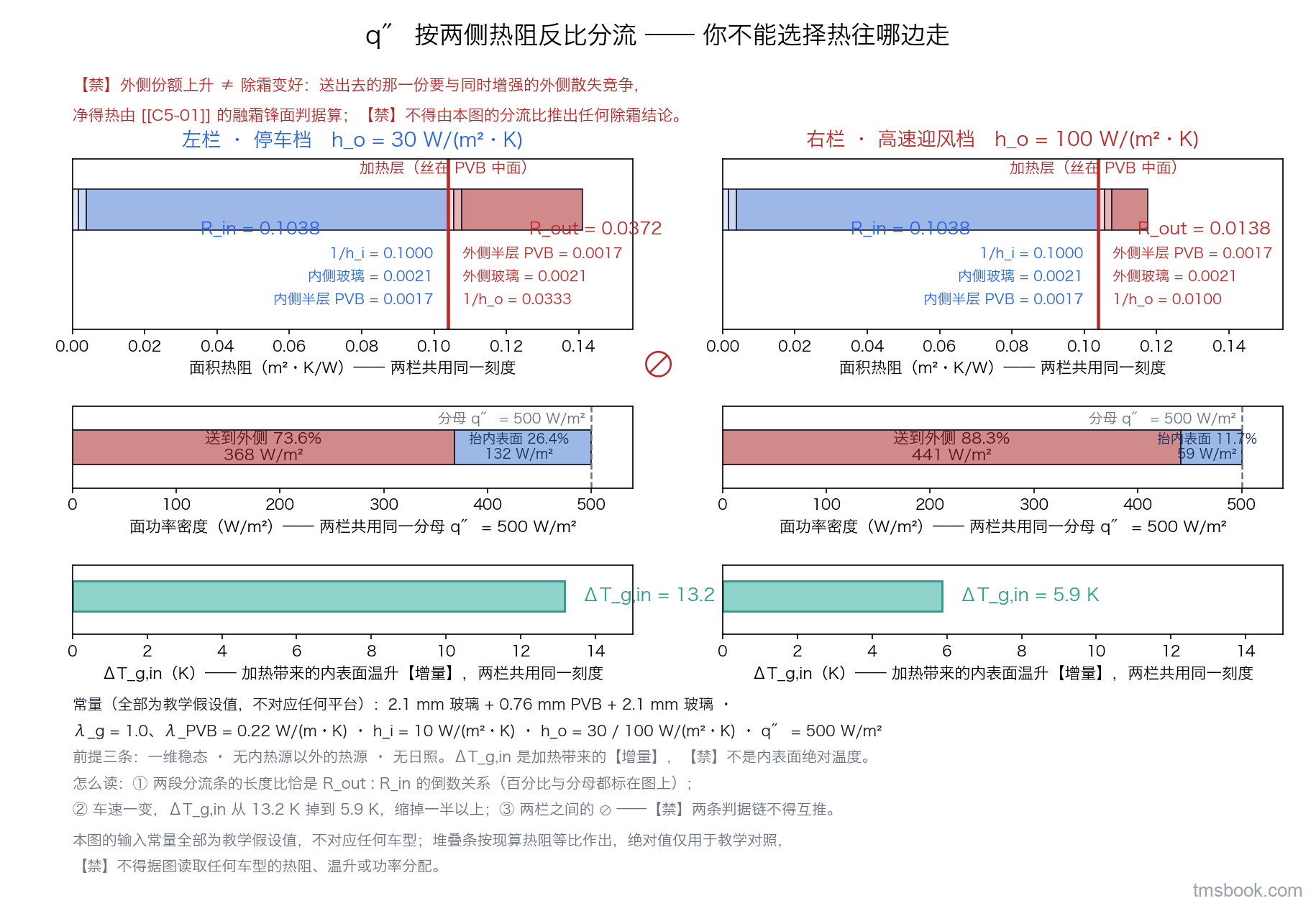

左右两栏共用同一条横轴的堆叠条图,横轴为面积热阻,单位 m²·K/W,线性刻度自 0 起,两栏共用同一刻度。每栏画一根从加热层向两侧展开的双向堆叠条:向左是 R_in 的三段(内侧膜阻 1/h_i、内侧玻璃 δ/λ_g、内侧半层 PVB δ/λ_PVB),向右是 R_out 的三段(外侧半层 PVB、外侧玻璃、外侧膜阻 1/h_o),每段带独立文字标签并标出数值。左栏为停车档 h_o = 30 W/(m²·K),右栏为高速迎风档 h_o = 100 W/(m²·K)。每栏堆叠条下方一组分流条,总长代表 q″ = 500 W/m²,按份额切成两段并各标百分比与绝对值,左栏为 73.6% 对应 368 W/m² 与 26.4% 对应 132 W/m²,右栏为 88.3% 对应 441 W/m² 与 11.7% 对应 59 W/m²,百分比的分母 q″ = 500 W/m² 写在条的右端。每栏最右各有一个温升标尺,标出加热带来的内表面温升增量,左栏 13.2 K、右栏 5.9 K,各带独立标签。两栏中间画一个禁止符号,旁注两行文字说明外侧份额上升不等于除霜变好、送出去的那一份要与同时增强的外侧散失竞争,以及不得由本图的分流比推出任何除霜结论。左下角信息框列出全部常量并注明全部为教学假设值、不对应任何平台。本图的输入常量全部为教学假设值,不对应任何车型,堆叠条按现算热阻等比作出,绝对值仅用于教学对照,⛔ 不得据图读取任何车型的热阻、温升或功率分配。
图 3 加热层两侧的热阻分流:停车档与高速迎风档对照。该读出三件事:一,q″ 按两侧热阻反比分流,你不能选择热往哪边走——两段分流条的长度比即由两侧热阻定,百分比与它们共同的分母都标在图上;二,车速一变,内侧份额缩掉一半以上——温升增量从 13.2 K 掉到 5.9 K,两个标尺并排可读,这是停车工况标定的档位到高速迎风就不够用的定量出处;三,两栏之间的禁止符号——外侧份额上升 ⛔ 不得被读成除霜变好,这两条判据链不得互推,除霜的净得热要按融霜锋面判据另算。本图输入常量全部为教学假设值、不对应任何车型,绝对值仅供教学对照,⛔ 不得据图读取任何车型的热阻、温升或功率分配。

1.7 后风窗银浆栅线是一个电网络,不是一根发热丝:q″ 正比于 1/L²

上一节回答了「热往哪边走」,这一节回答「同一块玻璃上各处分到多少」。后风窗是本课把这件事讲透的最好载体,因为它的结构完全暴露在眼前:两条竖直汇流条(母排)+ 一组横向并联的栅线

先算单根。栅线两端接在左右两条母排上,彼此并联,端电压近似相同(母排压降的修正见 1.9)。第 i 根栅线的电阻是方阻乘以方块数:

R_i = R_□ · L_i / w_i

代进 P = U²/R,得单根功率;再除以该根栅线的覆盖带面积(宽 p_i、长 L_i),得该带的面功率密度:

P_i = U_bus² · w_i / (R_□ · L_i) q″i = P_i/(p_i·L_i) = U_bus² · w_i / (R□ · L_i² · p_i)

⚠ 口径钉一下:本课全篇的 q″ 一律指该根栅线覆盖带上的平均面功率密度,⛔ 不是栅线导体本身上的功率密度(后者高数个量级,属线状源的局部峰值,归 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效,⛔ 本课不给)。

本节最重要的一条几何结论:q″ ∝ 1/L²。长度进分母进了两次——一次通过电阻(L 大 ⇒ R 大 ⇒ P 小),一次通过覆盖面积(L 大 ⇒ 摊得更开)。而曲面后风窗上沿窄、下沿宽,各根栅线的长度天生不等 ⇒ 短栅线区段是双重不利

教学算例(⚠ 常量全部为教学假设值,⛔ 不对应任何平台):R_□ = 8 mΩ/□、w = 0.8 mm、p = 30 mm、U_bus = 13.5 V、N = 12 根,长度自上沿 0.90 m 线性递增至下沿 1.20 m。

栅线 L R_i P_i q″_i
最长(下沿) 1.20 m 12.0 Ω 15.2 W 422 W/m²
最短(上沿) 0.90 m 9.0 Ω 20.3 W 750 W/m²

短了四分之一,面功率密度高了 78%。而这个比值 1.78 恰好等于 (L_max/L_min)² = (1.20/0.90)²——它与线宽、与方阻、与端电压全都无关,只要 w 与 p 全片取常数,这个比值就钉死在那里。整片 12 根合计约 210 W、总电流约 15.6 A(同一组教学假设值下现算)。

这一条同时解释了两个看起来不相干的现场现象:「上沿两三条横带始终不化」与「上沿最先老化」——它们不是两个问题,是同一个根因的两端。q″ 高的那一段温度高,方阻随热循环上移得也最快(老化机理归 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效),于是它的功率逐年掉得更快,最后先变成不化的那一条。

易错点:把「均匀」理解成几何均匀。等宽等距画出来的图纸看起来最整齐,而 q″ 是最不均匀的——均匀的是几何,不均匀的是功率。设计判据不是「让 w 和 p 都是常数」,而是让 w_i/(L_i²·p_i) 在全区落进同一条带,也就是短栅线区减小 w增大 p,或两者一起改。

⛔ 本课不提供任何可直接取用的 w/p 表:真实的线宽、节距与长度分布必须由本车型的玻璃 CAD 外形反推,提供一张表只会被当成典型值抄走。本课交付的是那条判据

1.8 反钉子:栅线是并联的发热元件,加宽 w 会让 q″ 更高——与线束的直觉方向完全相反

上一节末尾那条修法——「短栅线区要减小 w」——读到这里,多数人心里会有一个反对的声音:「哪里先烧就加粗哪里,导线加粗不就能降发热吗?」

这个直觉不是凭空来的,它来自读者天天在用的另一套场景:线束、熔断器、PCB 走线。在那些场景里,导体是传输元件,电流由负载定死,加粗导体就是降低 I²R、降低温升——方向永远对。

而后风窗栅线本身就是负载。它并联在两条母排之间,端电压被母排钉死,于是:

加宽 w ⇒ 该根栅线电阻 R_i 下降 ⇒ 电流上升 ⇒ 功率 P = U²/R 上升。

量化出处就在上一节的式子里:P_i = U_bus²·w_i/(R_□·L_i),q″i = U_bus²·w_i/(R□·L_i²·p_i)——w 在分子上。给已经最热的那一段加宽,是往火上浇油。

同根同源的第二处读反:「先烧的那一段说明它电阻大」。串联电路里发热多确实对应电阻大,而栅线是并联的:R_i = R_□·L_i/w_i,上沿栅线短 ⇒ R_i 小 ⇒ P = U²/R 大。并联网络里,电阻最小的那一支发热最多。

照错误方向做下去会发生什么(三个动作,而且都会被现场数据「验证」):

给短栅线加宽。沿用上一节的教学算例:把 L = 0.90 m 那根的 w 从 0.8 mm 加到 1.0 mm ⇒ R_i 由 9.0 Ω 降到 7.2 Ω、P_i 由 20.3 W 升到 25.3 W、q″ 由 750 升到 937 W/m²。该段更快烧穿、方阻更快上移;而现场看到的现象(上沿仍然先化、仍然先坏)会被解读成「加宽有效果、只是还不够」,于是继续加宽

整片统一加宽以「提高可靠性」。总功率随之上抬,低压侧电流账被顶穿(第 6 讲),按稳态功率定容的那一版熔断直接跳;而 q″ 的不均匀度一点没变——不均匀度只由 L 与 p 的分布决定,w 若整片同比例改,比值不变。

把「短栅线区先化霜」当成设计意图写进标定。把上沿先化当成好事,于是在低温档也允许长时间通电,正好把热应力与老化最重的那一段推得更狠(热应力后果见第 3 讲)。

正确的动作方向恰好相反:要压低短栅线区段的 q″,应当减小该区段的 w(或增大该区段的 p,或两者一起改)。同一算例:把那根的 w 减到 0.45 mm ⇒ R_i = 16.0 Ω、P_i = 11.4 W、q″ = 422 W/m²,与最长栅线拉平。

但减小 w ⛔ 不是一处就能改完的事:它同时改变该根栅线导体上的电流密度与银浆层的局部温升分布,也改变整片的总电阻与总电流。⇒ 必须与 1.9 的母排压降和第 6 讲的电流账一起复核,⛔ 不许只改一处就交付。

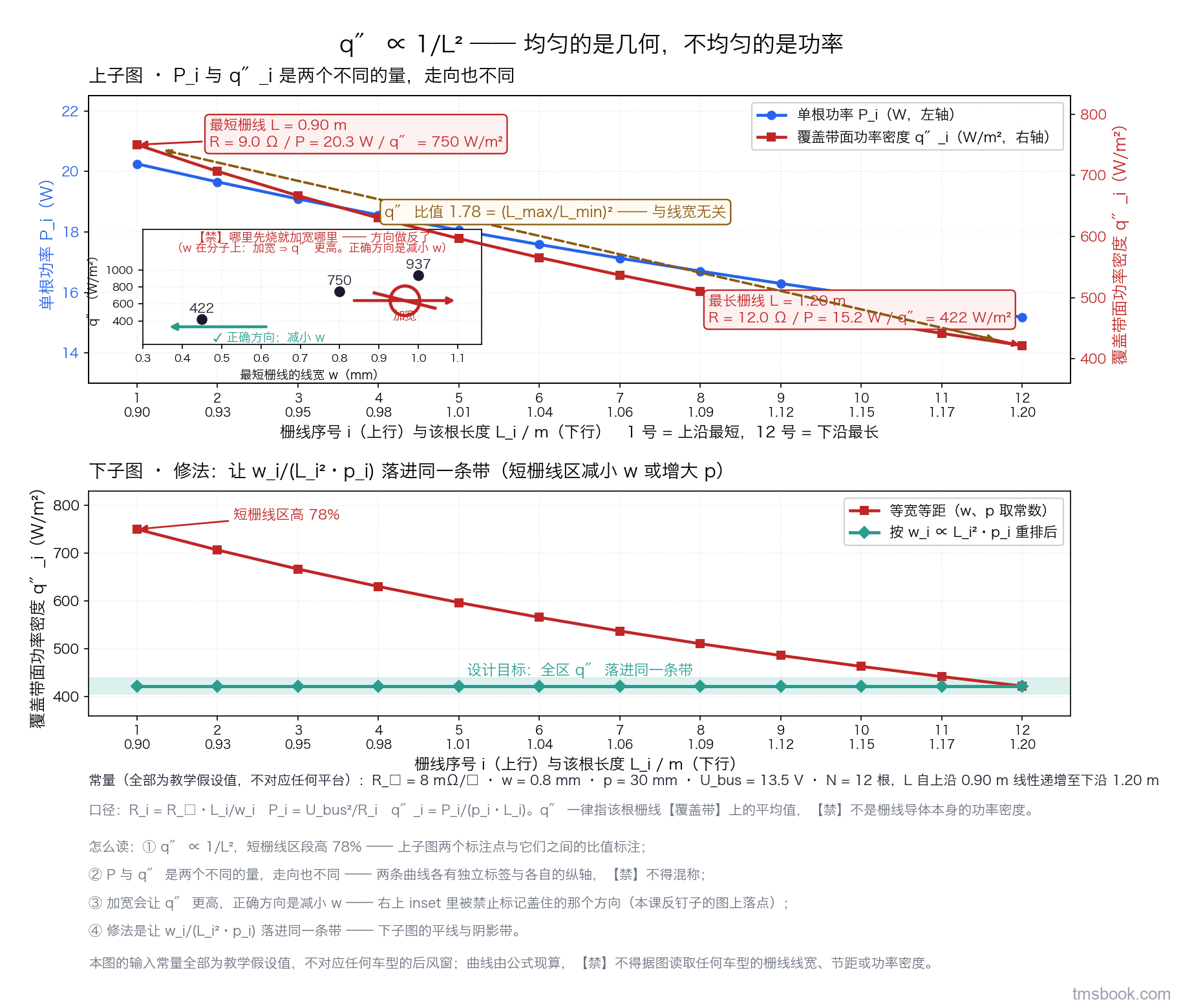

上下两个子图共用同一条横轴的判读图。横轴为栅线序号 1 至 12,1 号在上沿、12 号在下沿,轴标签上同时标出各根的长度 L_i。上子图画两条各带独立标签的曲线,分别是单根功率 P_i(单位 W)与覆盖带面功率密度 q″_i(单位 W/m²),各用一条纵轴;在最短栅线 L = 0.90 m 与最长栅线 L = 1.20 m 两处各画一个标注点,分别写出 9.0 Ω/20.3 W/750 W/m² 与 12.0 Ω/15.2 W/422 W/m² 三元组,两点之间画一条带箭头的连线标注 q″ 比值 1.78 等于长度比的平方。上子图右上角有一个小插图,以最短栅线为对象画出三个离散点,标出线宽 0.45、0.80、1.00 mm 对应的 q″ 分别为 422、750、937 W/m²,并用一个禁止符号盖住加宽那个方向,旁注说明「哪里先烧就加宽哪里」是把方向做反了,同时用一个允许标记指向减小线宽的方向。下子图在同一横轴上画两条 q″ 曲线对照,一条为线宽与节距全片取常数,另一条为按线宽正比于长度平方乘节距重排后的结果,后者落在一条窄带内,带宽用阴影标出并写明设计目标是全区 q″ 落进同一条带。左下角信息框列出常量并注明全部为教学假设值、不对应任何平台。本图输入常量全部为教学假设值,不对应任何车型的后风窗,曲线由公式现算,⛔ 不得据图读取任何车型的栅线线宽、节距或功率密度。
图 4 栅线长度不等如何把面功率密度拉开,以及修法的正确方向。该读出四件事:一,q″ 正比于长度的负二次方,短栅线区段高 78%——上子图两个标注点与它们之间的比值标注;二,P 与 q″ 是两个不同的量、走向也不同——两条曲线各有独立标签与各自的纵轴,⛔ 不得互称;三,★ 加宽会让 q″ 更高,正确方向是减小线宽——右上插图里被禁止符号盖住的那个方向是错误动作,⛔ 不是一个可以中性并列的备选方案;四,修法是让线宽除以长度平方与节距之积在全区落进同一条带——下子图的平线与阴影带。本图输入常量全部为教学假设值、不对应任何车型的后风窗,⛔ 不得据图读取任何车型的栅线线宽、节距或功率密度。

1.9 汇流条/母排:沿条压降必须远小于单根栅线的压降,否则远端塌陷、近端过热

1.7 与 1.8 都默认了一件事:每根栅线的端电压相同。这一节把这个假设拆掉,因为它在真实的后风窗上并不严格成立——而这是本课独有的一块,别的加热件上没有。

母排本身有电阻。沿它流过的是所有栅线电流之和,越靠近馈点电流越大。于是每根栅线的实际端电压=母线电压减去两条母排上到该栅线接点的累计压降:离馈点越远,端电压越低、功率越小。

设计判据只有一条沿母排的压降必须远小于单根栅线上的压降。它由四样东西共同决定——母排截面、印刷层数、母排与栅线的搭接长度、以及馈点位置。⛔ 焊点不落在发热区内、引出做应力消除这两条通用规则不在本课重讲,它们归 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效;本课只补「母排压降与栅线功率分布的耦合」这一条。

⚠ 它与栅线几何是两个独立机制,必须叠加着看。1.7 的几何给出 q″ ∝ w/(R_□L²p) 这条沿栅线长度的分布;母排压降再叠一层沿高度方向、朝远离馈点单调衰减的分布。两者可能互相抵消,也可能互相放大——取决于馈点在哪一头。⇒ ⛔ 不许只算一个就下结论;⛔ 尤其不许看到「上沿先坏」就直接归给母排,那要先问馈点在上沿还是下沿。

教学算例(⚠ 母排线电阻属产品相关量,由母排截面、印刷层数与银浆配方定,⛔ 本课不给真值;下面两档是教学假设值):其余常量与 1.7 完全一致时,母排线电阻 r_b = 1.0 Ω/m(单层印刷)会让 12 根栅线的功率首末差达到一成量级;把 r_b 降到 0.2 Ω/m(加宽母排或多层印刷)后,该差值收进百分之几。⛔ 具体数值不写死在正文里——它由梯形电阻网络的节点法线性求解得出,随馈点位置与栅线分布变化。

易错点:只看「总电阻对不对」来验收母排。总电阻是一个把整片折成一个数的量,它完全可以合格,而沿条压降已经过大——远端功率塌了、近端过热,总电阻却纹丝不动。要看的是各栅线功率的离散度;而这一项在下线检测里通常没有测点,⇒ 它只能在设计阶段算出来,一旦量产就再也测不到了。

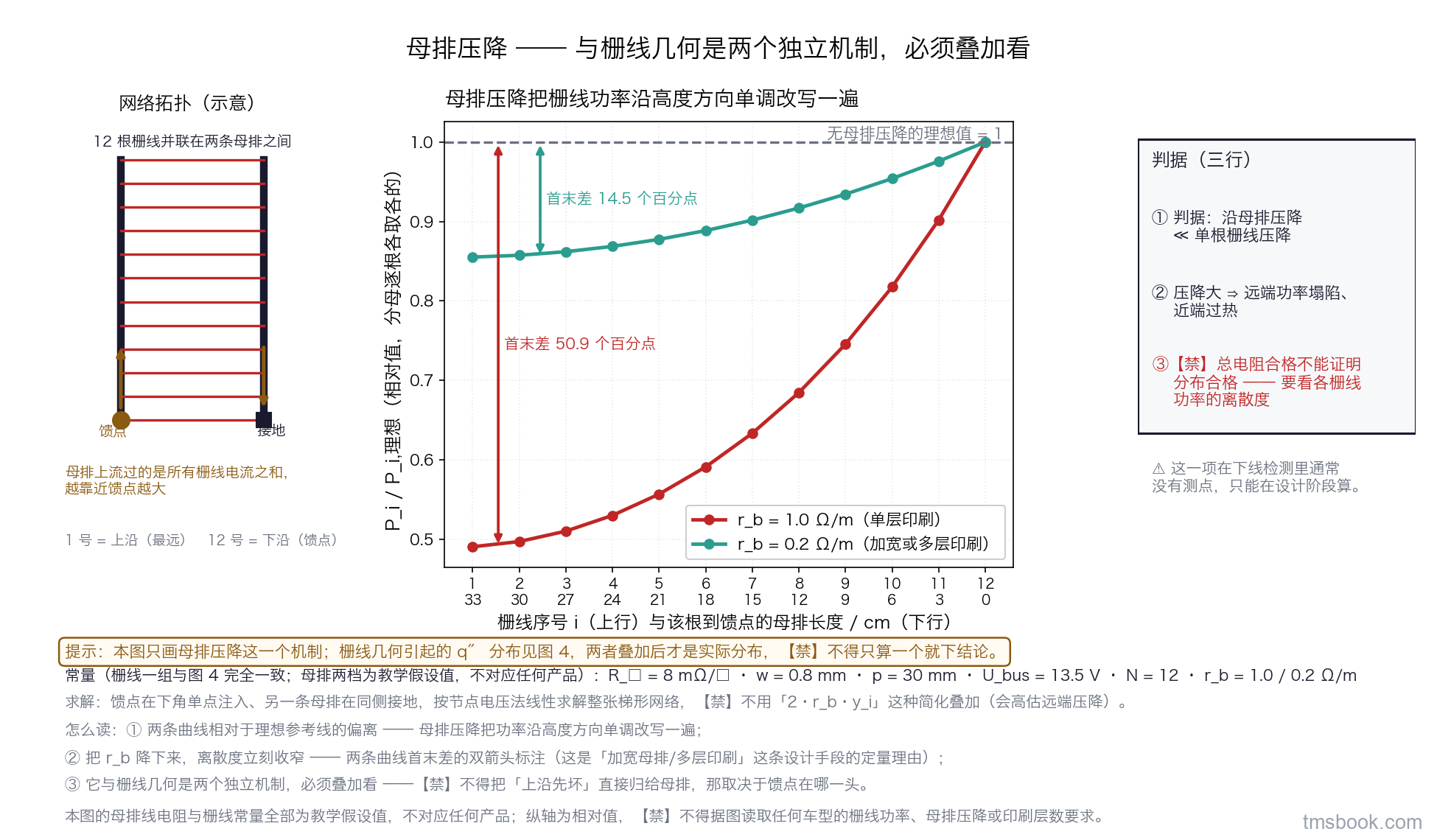

左右两部分组成的判读图。左侧是一个小的网络拓扑示意,画出两条竖直母排、12 根水平栅线并联其间、一个位于下角的馈点以及电流方向箭头,并标注母排上流过的是所有栅线电流之和、越靠近馈点越大。右侧主图横轴为栅线序号 1 至 12,同时标出各根到馈点的母排长度;纵轴为该根栅线的功率相对值,即实际功率除以无母排压降时同一根栅线的功率,分母逐根各取各的。主图画两条带独立标签的曲线,分别对应母排线电阻 1.0 Ω/m(单层印刷)与 0.2 Ω/m(加宽或多层印刷),两条曲线的首末差各用一个双箭头标出并写出百分数;另画一条水平参考线标注无母排压降的理想值。主图右侧一栏文字判据框列三行,分别写明判据是沿母排压降远小于单根栅线压降、压降大则远端功率塌陷近端过热、总电阻合格不能证明分布合格而要看各栅线功率的离散度。图下方一条提示带写明本图只画母排压降这一个机制,栅线几何引起的分布是另一个机制,两者叠加后才是实际分布。纵轴为相对值,图上不出现任何绝对功率数值。本图的母排线电阻与栅线常量全部为教学假设值,不对应任何产品,⛔ 不得据图读取任何车型的栅线功率、母排压降或印刷层数要求。
图 5 母排压降如何把栅线功率沿高度方向再改写一遍。该读出三件事:一,母排压降让各根栅线的实际功率单调偏离理想值——两条曲线相对于水平参考线的偏离;二,把母排线电阻降下来,离散度立刻收窄——两条曲线首末差的双箭头标注,这正是加宽母排或多层印刷这条设计手段的定量理由;三,它与栅线几何是两个独立机制、必须叠加看——图下方提示带;⛔ 不得把「上沿先坏」直接归给母排,那取决于馈点在哪一头。纵轴是相对值,⛔ 图上不含任何绝对功率数值;母排与栅线常量全部为教学假设值、不对应任何产品,⛔ 不得据图读取任何车型的栅线功率、母排压降或印刷层数要求。

1.10 外后视镜镜片是同一套热学的小尺度版本,但边界条件相反:几乎没有「内侧」这一路

把 1.5 的那套分流搬到外后视镜上,会得到一个方向完全不同的结论——而公式一个字没改。这正是本讲最后一条要立的判断力:同一条公式,两套边界条件,结论方向可以相反;⛔ 所以不能靠「我们用的是同一套方法」来给结论背书。

镜片的两侧长什么样。加热垫贴在镜片背面;背面朝向的是镜壳内部的一个近似封闭空腔——空气几乎不流动,热阻大。正面则是全时暴露的迎风面:行驶时迎风、下雨时淋雨、结冰时还要熔冰,热阻小。

R_in ≫ R_out,分流比接近「全部送到正面」。

于是设计输入完全换了一笔账:风窗上要算的是「往内那一份还剩多少」,镜面上几乎没有往内那一份可算,功率全部用来对抗正面的对流散失与融冰潜热。⚠ 融冰潜热是相变吸热,⛔ 它不是一条导热热阻,不能并进 R_out 里当成串联的一段——它是并行的一个吸热汇。

⇒ 由此得到本节的禁令:风窗那一套分流结论与档位,⛔ 不得原样搬到镜面上。两者的档位表、定时表不是同一笔账算出来的,互相套用会得到两头都不对的结果:按风窗的分流比给镜面定档,会低估镜面需要的功率;按镜面的「全部送到外侧」去理解风窗,会以为除雾也能靠加大功率线性解决。

工程量级:镜面加热功率在几十瓦每件量级(行业典型区间,⛔ 不给单点值,与 B4-02 冬季续航掉电与热管理能耗拆解 的低压电加热附件量级带一致)。⛔ 镜片的 h_o、结冰厚度与融冰时间全部属平台/工况相关量,本课不给数。

本课与加热件本体那一侧的分工线,在镜面上最清楚加热垫本体、贴附界面与脱粘失效归 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效被加热体(镜片)这一侧的热学与边界条件归本课

易错点,而且它会一路影响到第 4 讲用「电阻测下来正常」判定镜面加热完好。⛔ 这条判不出来——加热垫脱粘不改变发热层的电阻(发热层还是那一层,导体没断),改变的是它与镜片之间的热接触。⇒ 只测电阻永远查不出脱粘;能查出来的只有两样:红外热像,以及「已通电,镜片温度该升而未升」这条合理性检查(第 4 讲)。

左右两栏剖面对照示意图,两栏一律按壳内或车内到车外自左向右排列。左栏为夹层加热风窗:自左到右依次是车内空气、内玻璃、加热层、外玻璃、迎风侧,加热层两侧各画一条热阻链并以线段长度表示相对大小,内侧一条明显长于外侧一条,下方标签写明两侧都有出路、必须算分流比。右栏为外后视镜镜片:自左到右依次是镜壳内近似封闭空腔、加热垫、镜片基材、镜面、迎风侧;镜壳一侧的热阻链画得很长并标注近似封闭空腔、内侧热阻远大于外侧热阻,正面一侧画短热阻链并额外画一个融冰潜热的独立分支标签,下方标签写明几乎没有内侧份额、功率几乎全部用于对抗正面散失与融冰。两栏之间画一个禁止符号,旁注两行文字说明风窗的分流结论与档位不得原样搬到镜面、同一条公式在两套边界条件下结论方向不同。右栏另画一条虚线框圈住加热垫本体与贴附界面并标明该部分归加热件那一门课、本课只讲被加热体这一侧。右栏底部一条独立标签写明脱粘不改变发热层电阻、只测电阻永远查不出。图上不标任何热阻值、温度、功率或几何尺寸。本图为边界条件与分工线的定性示意,两侧热阻链的长度只表示相对大小、不按比例,镜片与风窗的层厚亦不按比例,⛔ 不得据图读取任何热阻、温度或尺寸。
图 6 同一套分流公式,两套相反的边界条件:风窗与镜片。该读出三件事:一,镜片的边界条件与风窗相反——右栏内侧那条很长的热阻链与它的标签;二,因此两者的设计输入不是同一笔账——两栏下方的结论标签与中间的禁止符号,风窗的档位与定时表 ⛔ 不得搬到镜面;三,加热件本体那一侧与被加热体这一侧的分工线在哪——右栏那个虚线框,框内归加热件专门那一门课、框外归本课。本图交付的是边界条件的定性差异与分工线,⛔ 图上不含任何热阻、温度、功率与尺寸数值;热阻链长度只表示相对大小、层厚不按比例,⛔ 不得据图读取任何热阻、温度或尺寸。

1.11 本课刻意不讲哪四层:与加热件本体那一侧的分工线画在哪

最后交代扣除。⚠ 写出来的理由不是为了显得谦虚——扣除必须被读者看见,否则读者会把「本课没讲到」读成「这件事不存在」;而不扣除的后果也不是啰嗦,是两门课各写一版、口径必然漂移

本课扣除的四层(各写清去向与它管哪一层):

扣除的 它管哪一层 去向
发热网络的几何决定均温而不是决定总功率 加热件本体内部的布线设计 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效
线状源的局部峰值 q″ 可达名义面功率密度数倍 导体自身尺度上的功率密度 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效
阻性加热件的通用方法论——这一层要拆成三段各归各的,⛔ 不是一个去向 ① 方阻—面功率密度这一支:加热件本体的通用设计方法 · ② 分区、分档与档间过渡 · ③ 闭环控温 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效(感知件那一侧的对应做法见 E5-02 激光雷达、摄像头的温控与防凝露)· ② A4-06 辐射采暖/制冷与座椅、方向盘加热通风(5.2 与误区⑨ 同)· ③ G9-03 加热器功率控制与温度保护(2.1、图 7 与误区③ 同——那门课管的是有出口温度可闭环的那一侧)
传感器窗口的加热与相机盒体侧的防凝露 感知件这一侧 E5-02 激光雷达、摄像头的温控与防凝露

本课承接的四件(各写清为什么只有玻璃/镜面才有):

  1. 两侧热阻分流(1.5、1.6)——只有当加热层嵌在一个两侧都通向外界的透明结构里时,「往哪边走」才成为一个要算的问题。贴在一块金属壳上的加热垫没有这个问题。
  2. 栅线长度不等引起的 q″ 分布(1.7~1.9)——它的根源是玻璃外形是曲面且上下不等宽,这是玻璃件独有的几何约束。
  3. 光学与射频约束(第 3、4 讲)——加热层同时是视线要穿过的介质射频要穿过的介质,这两条约束只有透明件上才存在。
  4. 热应力上限(第 3 讲)——玻璃是脆性材料且有边部缺陷,面内温差直接转成破坏风险;q″ 的上限由它反算,⛔ 不由热需求定。

⇒ 本课与 G9-05 贴附式面状加热件与电伴热:柔性加热膜/加热垫、伴热带的部件设计、贴附界面与失效 的交界线一句话说清「加热件本体与贴附界面」归那一侧,「被加热体(玻璃/镜片)的热学与光学」归本课。⚠ 落在交界线上的事情,判归属只问一句:换一块被加热体,这件事会不会变?会变的(分流比、q″ 分布、透过率、热应力)归本课;不会变的(发热层本身的电阻怎么来的、垫子怎么贴上去的、贴附界面怎么失效)归那一侧。

⛔ 最后一条易错:把「扣除」写成一句「见某某课」就算完。那样读者拿不到分工线,下次碰到一个新问题仍然不知道该翻哪一本——⇒ 扣除要逐项写清哪一层归谁、交界在哪,就像上面这两张表和这句判归属的问话。

至此第 1 讲交出的东西可以收成三句:件族与判据来源已经定死(1.1、1.2);给出去的 q″ 有多少抬内表面温度,由两侧热阻比决定,而它随车速缩水(1.5、1.6);同一块玻璃上各处分到多少 q″,由栅线长度的平方反比与母排压降共同决定,⛔ 不由「画得均匀」决定(1.7~1.9)。下一讲要回答的是这条链上最反直觉的一个空缺:既然一切都要换算成「玻璃被抬到了什么温度」,为什么这条链上偏偏没有一个「出口温度」可以拿来闭环?

后面还有 5 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做

会员专属

后续为会员深水区内容——四库数据与深度拆解。

查看会员方案
