C2-10 空调箱密封与漏风（air leakage）控制

课程代码 C2-10 · 板块 C 乘员舱空调与 HVAC / C2 HVAC 空调箱（总成） 时长 约 3.5 小时（5 讲 + 1 次漏风试验与定位实操） 适合对象 空调箱结构 / 试验工程师；做密封设计与风量对不上账问题排查的人（必修） 前置 C2-01 HVAC 空调箱总体架构与分类；C2-07 风道设计与出风分配（风量口径） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 C2-10 大纲的完整展开版

引言：鼓风机吹出的风，为什么不全从出风口出来

拿一台已经装好的空调箱，让鼓风机在额定转速下运转，把每个出风口（吹面、吹脚、除霜）的风量都测一遍，加起来。你会发现一件让人不太舒服的事：各口风量之和，往往对不上鼓风机的送风量，差一截。这一截，就是漏风。

漏风的尴尬之处在于，它不写在任何一张性能规格表里。没有哪份需求文件会写「本空调箱允许漏风 X%」放在最显眼的位置，评审会上大家盯着 COP、盯着制冷量、盯着噪声，很少有人盯着「送进去的风到底有多少真的从出风口出来了」。可它却同时在吃三样东西：吃风量（送风量的一部分根本没到乘员脸上）、吃性能（漏掉的那部分风，是你已经花电、花制冷剂、花 PTC 功率冷过或热过的风，白扔了）、带进脏东西（负压段的漏风是往里吸的，吸进来的是未过滤的、带异味、带机舱热风的空气）。

这门课要做的，就是把这件最不体面的事讲清楚：漏风怎么量化、怎么测出来、怎么堵回去。它不酷，没有相变、没有跨临界、没有高深的循环，就是缝、压差、密封条这些「土」东西。但它是空调箱里投入产出比最高的一门功课之一——一处喇叭口泡棉的改动，可能同时解决风量偏低和「一股机舱味」两个整车级投诉。最不体面，最有回报。

第 1 讲　漏风账：漏在哪、赔多少

要治漏风，先得会算漏风的账。这一讲把「漏了多少、漏在哪、赔了什么」这笔账拆开，建立后面四讲的公共语言。

1.1 总账式：各口风量之和对不上，差额就是漏风

最基本的一条守恒关系是：进空调箱的风，要么从某个出风口出去，要么漏掉。写成账式就是

Σ Q_i(出风口) = Q_total − Q_leak

也就是各出风口风量的总和，等于总送风量减去漏风量。这条式子本身平平无奇，它的价值在于给了你一个可测的抓手：你没法直接「看见」漏风，但你能测总送风量、能测每个出风口的风量，两边一减，差额就是漏风量。这正是承接 C2-07 风道设计与出风分配（吹面/吹脚/除霜） 风道设计与出风分配里定下的风量口径——那一讲教你怎么把各口风量测准、分配对，这一讲告诉你：当你把各口都测准了、加起来还是对不上总量时，别急着怀疑仪器，先怀疑漏风。

这里有个思维习惯要建立：「对不上账」不是误差，是信号。 很多工程师第一反应是「测量误差吧」「风量计精度不够吧」，把差额归进不确定度里抹掉。但当差额稳定地、系统性地出现，而且量级远超仪器精度时，它就是漏风在说话。承认这个差额、去追它，是治漏风的第一步。

1.2 性能损失：漏掉的是「已经花钱处理过」的风

漏风为什么该心疼？因为漏掉的风不是普通空气，是已经被冷过或热过的空气。夏天，这股风已经流过蒸发器、被压缩机做的功降过温、脱过湿；冬天，它已经被 PTC 或热泵、或暖芯加过热。它带着你花电费、花制冷剂循环功换来的焓值，结果没送到乘员脸上，从某条缝溜走了。

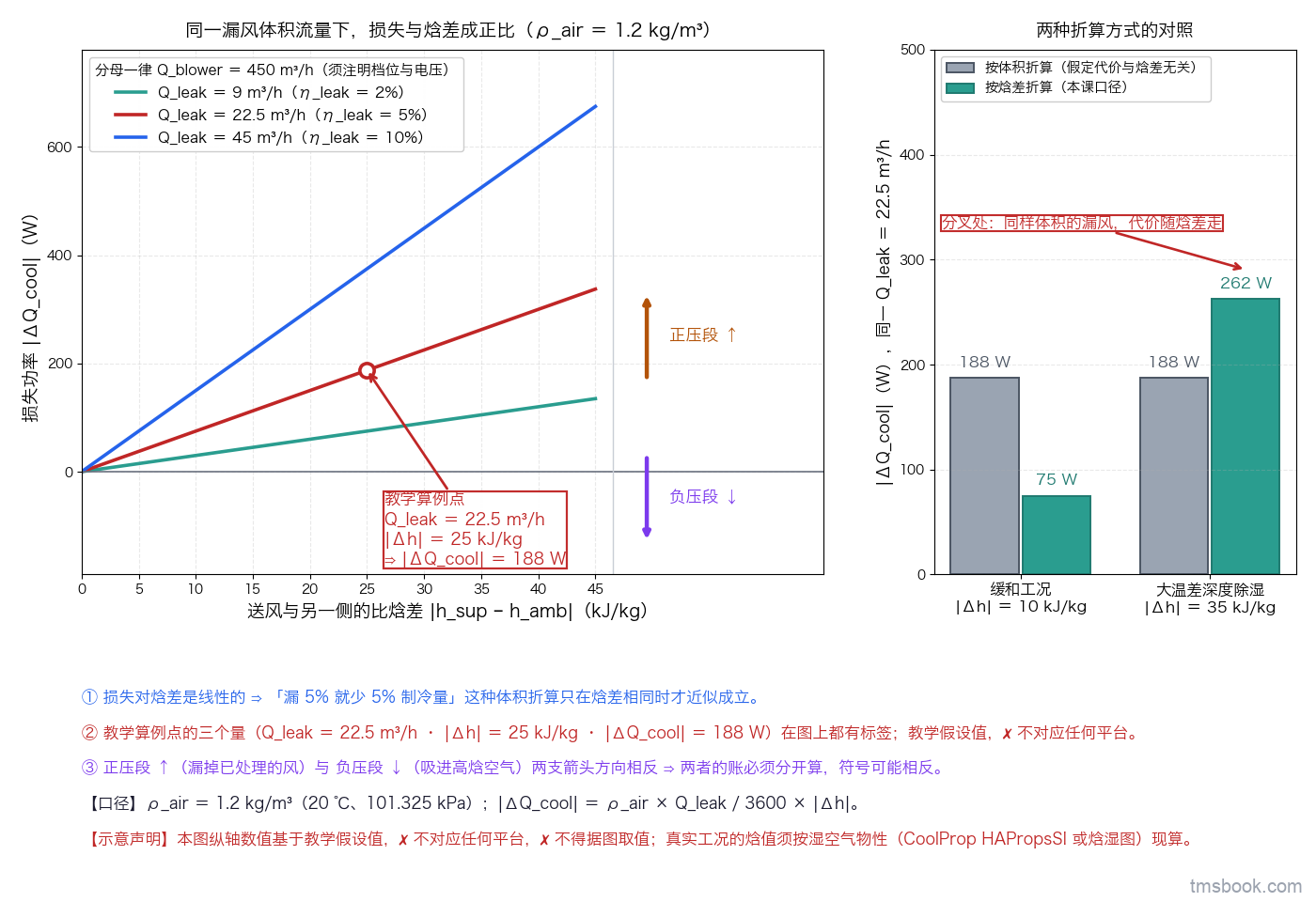

所以漏风的性能损失，要按焓差算，不能按体积算（这一点第 4 条公式会展开）。一个直觉误区是「漏了 5% 的风，就损失 5% 的性能」——不完全对。风量损失确实约等于漏风率，但制冷/制热量的损失，要看漏掉的这股风相对环境的焓差有多大：在极端工况（大温差、深度除湿）下，同样体积的漏风，带走的冷/热量更多，因为每一份漏风的「含金量」更高。漏风的代价在最需要性能的工况下最贵，这是它比「掉一点风量」更值得治的原因。

1.3 个位数百分点是常见目标，但位置比总量更重要

工程上，把漏风率压到个位数百分点，是一个常见的目标区间。但这门课要反复敲打的一句话是：真正的问题往往不是总量，而是漏的位置。 同样是漏，漏在正压段（往外漏）和漏在负压段（往里吸）后果天差地别——后者绕过滤芯，把脏空气直接引进座舱，1% 的负压漏可能比 3% 的正压漏更该优先治。这个「位置优先于总量」的判断贯穿全课，第 2 讲专门讲。

所以当有人拿着一份报告说「漏风率 6%，在目标内」，你要追问的第一句永远是：这 6% 漏在哪儿？ 一个只有总数、没有分区的漏风报告，价值有限（这也是第 4 讲分区测量和 pitfalls 里「只报总数」那一条要解决的）。

1.4 冷热串腔：漏在箱内的「内漏」

前面讲的都是漏到箱外的「外漏」。还有一类漏，漏在箱子内部，叫内漏，最典型的是冷热串腔：冷风绕过温度门（temperature door / air-mix door），直接混进了本该走热路径的气流里。

它的机理是这样的：空调箱靠温度门的开度来分配「过暖芯的热风」和「不过暖芯的冷风」的比例，从而调出目标出风温度。全热工况下，温度门本应把冷路径完全关死，让全部气流走暖芯。但如果温度门关不严、或者门板与箱壁之间有缝，就会有一股冷风从缝里漏过去，绕开暖芯直接混进热风。外在表现就是：全热工况下出风温度上不去、加热能力「虚标」。 用户投诉「暖风不够热」，查了 PTC 功率正常、暖芯水温正常，最后发现是温度门在漏冷风。

内漏之所以要单独拎出来讲，是因为它在常规的对外漏风试验里测不出来——箱子对外是密封的，堵口加压一切正常，但内部两个腔在串。它的诊断要靠出风温度的异常、或者专门的分腔试验，思路和外漏完全不同。

1.5 隔断串腔：左右串扰本质也是内漏

C2-08 温度分层（stratification）与左右温区控制 讲的左右分区串扰（双区空调左侧和右侧设定不同温度时的相互干扰），本质上也是一种内漏——只不过漏的界面是左右两个分区之间的隔断，漏的后果是「左边设 18℃、右边设 26℃，结果两边温度都往中间靠，分区形同虚设」。

把冷热串腔和隔断串腔都归到「内漏」这个大类里，是有方法论价值的：它们和外漏共享同一套物理——都是「有压差 + 有缝隙 = 有漏」，都适用第 4 条公式（孔口流模型），治理手段也相通（找到那个不该有的缝，用密封结构堵上）。区别只在于漏的界面在箱外还是箱内。理解了这一点，你面对任何一个「气流没走该走的路」的问题，都能用同一套「压差在哪、缝在哪、怎么堵」的框架去拆。

本讲小结：漏风 = 总送风量 − 各出风口风量之和，对不上账是信号不是误差；漏掉的是已处理过的风，损失按焓差算；目标是个位数百分点，但位置比总量重要；除了漏到箱外的外漏，还有冷热串腔、隔断串腔这类漏在箱内的内漏，共享同一套「压差+缝隙」的物理。
