A3-02 翅片管/扁管/微通道换热形式与传热强化

课程代码 A3-02 · 板块 A 基础理论与共性技术 / 换热器与工质基础 时长 约 3.5 小时（11 讲） 前置 A3-01 ε-NTU 与 LMTD（UA 的热阻拆解）；A1-02 对流换热与换热系数估算；A2-05 空气侧压降、风量与风阻；A2-03 两相流基础：沸腾、冷凝与流型（MPE 冷媒侧的干度、流型与质量流密度 G 口径） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A3-02 大纲的完整展开版

---

按任务导航

你手上的事	直接看	还要配
审一份芯体比选方案，或供应商那句「同迎风面积下换热高一档」	第 8 讲：五个约束面 + 六步权衡规程，判它站在哪个约束面上	第 3 讲（j、f 与 G_a 基准）· 第 10 讲（曲线从哪来）
定一条「这个芯体在怠速低风量下还算不算数」的判据	§3.3：先判流动效率 η_flow 还剩多少，再决定能不能引它的 j 曲线	第 2 讲（强化靠什么成立）· 第 10 讲（外插处置）
挑一个翅片间距 F_p 与翅片密度档位	第 4 讲 §4.3／§4.4：加密的三重代价；蒸发器宽一档的根因是排水	第 2 讲（代价全集）· 第 11 讲（收进选型链）
由目标总热导 UA 反推芯体几何	第 9 讲：带回代校验的反解流程（收敛后须核仍在窗口内）	第 3 讲（特征长度与窗口）· 第 1 讲（工艺与耐压两道闸）

⛔ 本课不覆盖

【一 · 不讲哪些题目】ε-NTU/LMTD 与 1/UA 热阻拆解 → A3-01 换热器传热基础：ε-NTU 法与 LMTD 法；一维肋片方程的推导 → A1-01 一维/多维、稳态与瞬态导热的工程建模；湿盘管析湿修正 → A3-05 湿工况换热器计算：析湿、湿翅片效率与焓差驱动的 ε-NTU；结霜与积尘的衰减机理本体 → A3-04 污垢、结霜与传热衰减机理；紧凑度与体积/质量基准 → A3-03 换热器性能评价：换热量、压降与紧凑度权衡；钎焊工艺窗口 → H2-01 铝换热器钎焊原理与钎料/钎剂体系／H2-07 钎焊变形、残余应力与尺寸控制；强度与耐压设计方法 → G2-07 换热器芯体强度、耐压与热疲劳设计／J5-01 换热器/冷板结构强度与耐压 FEA；整车级风机匹配 → A2-02 泵与风机的工作点、特性曲线与匹配。

【二 · ⛔ 真正不给的数】① 标准条款的限值与等级号（盘管空气侧试验方法、额定与工况外插、汽车散热器行标、铝钎焊复合板带材料体系）：只写去向与射程，版次以现行目录为准、引用前须核原文；② 你的平台自己的验收线（空气侧压降预算线、允许充注量、耐压裕度、翅片压塌门限）→ 由前端模块集成与风机匹配（A2-02 泵与风机的工作点、特性曲线与匹配／F2-01 增压中冷系统匹配与进气路径布置）、本企业钎焊工艺能力与强度设计（G2-07 换热器芯体强度、耐压与热疲劳设计／J5-01 换热器/冷板结构强度与耐压 FEA）确定；③ 教学假设之外的在产芯体参数（某款芯体的 j、f 曲线与几何表）→ 走第 10 讲那四个数据来源之一。

⚠ 平台相关量⛔ 不在第二栏：接触热阻占比、压降预算、充注量降幅这一类，本课一律给典型带 + 锚点 + 免责句 + 拿到它的路。

---

引言：一片长翅被切成二十段之后，你到底买到了什么

桌上摆两个前端冷凝器：一个是圆管穿套片，一个是扁管夹百叶窗折叠翅片。供应商的说法通常是一句话——「同迎风面积下，换热高一档」。这句话多半是真的，问题在于它只念了收款那一半。把一片连续长翅切成许多短翅，每一段前缘都让边界层重新起始，空气侧换热系数 h_a 确实上去了；而那些窗口同时在气流里立起了一排排形阻，摩擦因子 f 也上去了，而且涨得更快。本课那句一句话概括——「j 因子涨一分，f 因子往往涨两分」——说的不是某个系数的数值，而是这件事的形状：强化的边际收益递减，边际代价不递减。⚠ 它是一条跨翅型族的经验观察，⛔ 不是守恒律——换一种强化机理，两条曲线的相对位置会整体平移，但「f 那条在上面」这个次序在车用翅型里相当稳。

这就是本课的第一根钉子：强化换热在车用换热器上从来不是「把 h_a 提上去」这一件事，而是「拿压降、噪声、污堵敏感度、工艺与耐压边界去换 h_a」这一笔同时到账的交易。因此本课给出的每一条强化结论，都必须带着它的代价一起被引用——⛔ 单独引用「某某翅片换热更好」这半句，就是错用。由它派生出三条贯穿十一讲的红线：① 比较两种芯体，⛔ 不许只比 j 不比 f，必须站在同一个约束面上比（本课默认是同迎风面积 A_fr + 同风机气动功率 P_fan＝V̇_a·Δp_a），而且报结论必须同时报约束面，因为换一个约束面排序可能翻转；② 任何 j/f 关联式都随身带一个适用窗口（雷诺数区间 · 翅型 · 几何比范围），工况点出了窗口，结论作废，⛔ 不是「精度差一点」；③ 强化把边界层打断得越狠，它对工况偏移越敏感——高风量下赢得越多的芯体，低风量、积尘、结霜时掉得越凶。

第二根钉子在内侧：「细就是强」只在「单相」与「充分发展段」这两条限定同时成立时才是定量结论；离开这两条，它只能判方向、⛔ 不能拿来算数。单相层流充分发展段的努塞尔数近似是个常数，于是内侧换热系数 h_r 与流体导热系数成正比、与内侧水力直径 D_h,r 成反比，通道越细 h_r 越高——冷板水路、冷凝器过冷段、蒸发器过热段走的是这条账。可多孔扁管做冷凝器或蒸发器时，绝大部分管长在两相段，那一段的 h_r 由流型、质量流密度 G_r 与干度 x 主导，它与 D_h,r 的关系根本不是「反比于 D_h,r」这一条。⇒ 本课把「按相态分账」立成硬纪律：单相侧走努塞尔数近似常数那条账，两相侧走 G_r-x 两相关联式那条账，两条账的公式与规程一律不得互套。

最容易被读反的一条，值得现在就点破。读反的样子是：「百叶窗把边界层反复打断，所以它在任何工况下都比平直翅片好；怠速风量低的时候换热不够，就把百叶窗开得更密、开窗角 θ 开得更大，强化更狠一点就补回来了。」读者据此会做的那个具体动作是：拿到一个怠速或低车速工况换热不足的前端冷凝器，去减小百叶窗间距 L_p、加大 θ，并继续用高风量台架上测得的 j 曲线预测低风量性能——于是仿真上看着补回来了，装车实测反而更差。

方向反在哪：百叶窗的强化依赖气流真的跟着窗走。雷诺数降低时，翅片通道两侧的粘性边界层增厚并互相靠近，气流不再拐进窗口，而是沿翅片轴向从通道里直穿过去——此时百叶窗对换热的贡献大幅退化，芯体的 j 因子向平直翅片靠拢；而 f 因子不会跟着退回去，那些窗口的形阻仍然在。低风量下的百叶窗芯体是「强化没了、代价还在」。而减小 L_p、加大 θ 会把发生直穿的临界雷诺数往上推（通道更窄、粘性效应更早占主导）⇒ 那个动作正好把失效区间扩大到了你想救的那个工况上。正确方向与它相反：适度放宽 F_p 与 L_p、降低单位深度的开窗数，或者换动作对象——加大迎风面积把雷诺数抬回窗口内、改善前端进风（风阻与风机工作点见 A2-02 泵与风机的工作点、特性曲线与匹配／A2-05 空气侧压降、风量与风阻的工程处理）。★ 本课把这条写成一个可判真假的判据：在选型工况的雷诺数下先判百叶窗流动效率 η_flow 还剩多少，再决定能不能引用该芯体的 j 曲线——⛔ 先判流动效率、后引 j，不许倒过来。

⚠ 还有一条与第二根钉子同根、同样容易读反：「D_h,r 越小换热系数越高，所以多孔扁管的孔越细，冷媒侧换热越好」。两相段这句话不成立：那一段的 h_r 由液膜减薄、表面张力主导与单位体积湿周增大三件事合起来决定，而同样的质量流量摊到更小的总截面上，G_r 会被迫抬高，压降按 G_r² 放大 ⇒ 细到某一档之后，换热增益被压降与随之而来的饱和温度滑移吃掉，系统级有效温差反而变小。照「越细越好」定孔径，会做出一个台架换热漂亮、装车能力反降的芯体。

本课要交出的是六件东西：① 四类车用换热形式的分类，以及各自的工艺与耐压边界；② 空气侧 j-f 评价体系和它的适用窗口纪律；③ 干工况下翅片效率与总表面效率的算法、用法，以及总表面效率在总热导 UA 里的确切位置；④ 内侧微通道化按相态分账的定量口径；⑤ 由 UA 反推几何时可用的关联式入口（带窗口与回代校验）；⑥ 一条可执行的芯体形式选型决策链。这六件对应下面十一讲，每一件在被第一次用到时都会把它的限定条件重念一遍——本课里几乎每一条结论都是有限定的，把限定丢掉正是它被用错的方式。

接下来十一讲是这样排的。第 1 讲把四类车用换热形式摆开，先过工艺与耐压这两道可行性闸——选型第一问从来不是性能。第 2 讲回到强化的本质，并把传热强化的三条路径（扩大有效面积、提高换热系数、增大有效温差）立成显式全集，⛔ 不只讲打断边界层那一支。第 3 讲交付空气侧的评价语言 j 与 f、百叶窗几何三要素、流动效率，以及关联式的窗口纪律。第 4 讲算翅片效率 η_f 与总表面效率 η_o，回答「继续加翅片还有没有意义」。第 5 讲进到内侧微通道化的单相那一格，第 6 讲专讲两相段的定量口径，第 7 讲讲均流与集管——它是微通道的命门。第 8 讲把 j 与 f 变成一套可执行的权衡规程（这是下游最常来取的东西）。第 9 讲把关联式当作计算入口，由总热导 UA 反推几何，并在收敛后做回代校验。第 10 讲回答「这条曲线从哪来、误差在哪、什么时候不许外插」。第 11 讲把前面十讲收成一条可走的选型决策链。

⚠ 最后三条符号纪律，先摆在这里，正文里每次用到都会再点一次：f 全课一律指 Fanning 摩擦因子（与管路风道文献常用的 Darcy 差 4 倍，出现时写作 f_D）；写雷诺数必带特征长度（百叶窗关联式用的 Re_Lp 与按水力直径算的 Re_Dh 数值可差一个量级，混用会直接把工况点判到窗口的另一侧）；⛔ 不许裸写 η——翅片效率 η_f、总表面效率 η_o、百叶窗流动效率 η_flow 是三个完全不同的量，只差一个下标。

第 1 讲　车用换热器的四种形式

同样是一块铝、同样是「让空气和冷媒/冷却液换热」，圆管套片、扁管百叶窗、多孔扁管平行流、层叠杯型这四种形式做出来的东西，性能差着一代，而且差的不只是性能——它们能不能做出来、能扛多高的压力、坏了能不能修、被柳絮糊住之后掉得多快，全都不一样。这一讲先把本课的边界画清（你在这里能拿到什么、拿不到什么该去哪儿拿），再立全课两根钉子，然后把四种形式一栏一栏摆开，最后交给你一条选型时第一个要过的判断链——它排在任何性能比较之前。

1.1 本课的射程：从哪接手、交出六件、哪七类事不在这里

本课不是从零讲换热器。它从三件你已经会的事上接手：

• 换热器的热阻拆解与 ε-NTU／LMTD 方法（A3-01 换热器传热基础：ε-NTU 法与 LMTD 法）——1/UA 怎么拆成串联的几项，本课直接拿来用、不重推；
• 对流换热系数怎么估（A1-02 对流换热：自然对流、强制对流与换热系数估算）；
• 空气侧压降与风阻的工程处理（A2-05 空气侧压降、风量与风阻的工程处理）。

在这三件之上，本课交出六件东西，它们分别落在第 1~11 讲：

交付物	落在哪
① 四类车用换热形式的分类，以及各自的工艺／耐压边界	第 1 讲（本讲）
② 空气侧 j-f 评价体系，以及它的适用窗口纪律	第 3 讲、第 8 讲、第 10 讲
③ 干工况 η_f 与 η_o 的算法、用法、以及 η_o 在 UA 里的位置	第 4 讲
④ 内侧微通道化按相态分账的定量口径	第 5 讲（单相）、第 6 讲（两相）
⑤ 由 UA 反推几何的关联式入口（带适用窗口与回代校验）	第 9 讲
⑥ 一条可执行的芯体形式选型决策链	第 11 讲

同样重要的是本课不交付什么。下面这七类事各有属主，本课只在用到时点名，不重讲：

不在本课的事	去向
ε-NTU／LMTD，以及 1/UA 的热阻串联分解	A3-01 换热器传热基础：ε-NTU 法与 LMTD 法（本课的前置）
一维肋片方程的推导（微分方程与边界条件）	A1-01 一维/多维、稳态与瞬态导热的工程建模；本课只交付结果式 η_f 的工程用法与 η_o 的推导
湿盘管析湿后的翅片效率修正	A3-05 湿工况换热器计算：析湿、湿翅片效率与焓差驱动的 ε-NTU；本课给出的 η_f／η_o 全部是干工况
结霜、积尘、柳絮堵塞的衰减机理本体	A3-04 污垢、结霜与传热衰减机理；本课只给「强化结构如何放大这一敏感度」
紧凑度权衡（按体积／质量的基准）	A3-03 换热器性能评价：换热量、压降与紧凑度权衡；本课只交付 j-f 这一层
钎焊工艺窗口（炉温曲线、钎着率、填角）	H2-01 铝换热器钎焊原理与钎料/钎剂体系／H2-07 钎焊变形、残余应力与尺寸控制；接触率→UA 的换算见 H2-08 钎焊接头与芯体的可钎焊性设计（DFM for Brazing）
强度与耐压设计方法、整车级风机匹配	G2-07 换热器芯体强度、耐压与热疲劳设计／J5-01 换热器/冷板结构强度与耐压 FEA；风机匹配 A2-02 泵与风机的工作点、特性曲线与匹配

有一条要当场挡回去：如果你是顺着别处一句「精算须走分段法或效能-传热单元数法，方法本体去向本课」找过来的——那一条指错了课。ε-NTU 与 LMTD 的方法本体在 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法，本课把它列为前置、⛔ 不重讲。⚠ 本课第 6 讲确实有「分段」，但那是两相段沿管长按干度分段积分，与「流体物性沿程变化所以要分段」不是同一件事，⛔ 不能拿本课那一条去顶替。

⚠ 最后一条边界，比上面六格都重要：本课给的是方法与行业典型区间，⛔ 不是你平台的验收限值。翅片间距、开窗角、孔径、允许压降这些量，本课给「典型带 + 它被哪条代价定住 + 你怎么拿到自己的那个数」；写进技术条件的门限必须由你的项目自己定。本讲往后每出现一个数，都按这条口径读。

1.2 全课两根钉子

这两根钉子在第 1 讲立，第 2~11 讲每一讲都会回来引用一次。本课六条典型误区里有四条，都是这两根钉子被丢掉半句造成的。

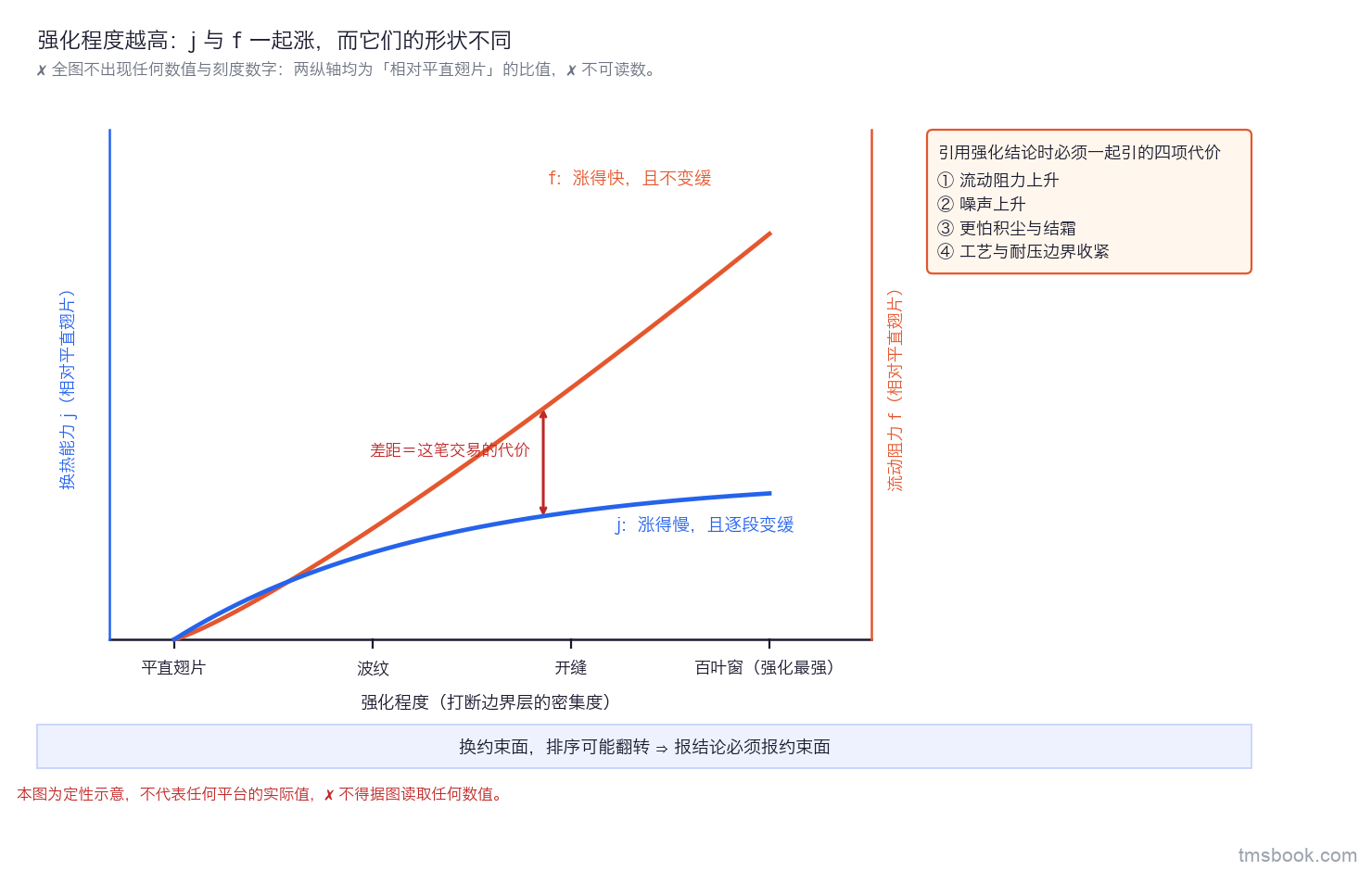

钉子 A——强化换热从来不是「把 h_a 提上去」这一件事，而是一笔四项同时到账的交易。在车用换热器上，你拿到的每一分换热增益，都是用流动阻力、噪声、污染敏感度、工艺与耐压边界这四项里的若干项换来的。本课 summary 那句话——j 因子涨一分，f 因子往往涨两分——说的不是某一个系数的大小，而是一条形状：强化的边际收益递减，而边际代价不递减。

⇒ 由它派生出三条全课红线：

1. 比较两种芯体，⛔ 不许只比 j 不比 f，必须站在同一个约束面上比（同迎风面积 + 同风机功耗，或同 Δp_a）。报一个比较结论，必须随身报它站在哪个约束面上——换约束面，排序可能翻转（第 8 讲给五个约束面的全集与六步规程）。
2. 任何 j／f 关联式都随身带一个适用窗口（Re 区间 · 翅型与几何比范围 · 工质与物性范围）。工况点落到窗口外，结论作废，⛔ 不是「精度差一点」（第 3 讲 §3.7 给纪律本体，第 9 讲给反解时的回代校验）。
3. 强化把边界层打断得越狠，它对工况偏移（低风量、积尘、结霜）越敏感——高 Re 下赢得越多的芯体，低 Re 下掉得越凶。

⛔ 钉子 A 不许被读成「所以不要强化」。它说的是强化要在约束面上比、并连着代价一起引用——这两个结论完全不同。你今天就能用的那半句是：凡是引用「某某翅片换热更好」，必须把它的下半句（代价是什么、在哪个约束面上成立）一起抄过来；抄不全就别用这条结论。

钉子 B——「细就是强」只在「单相」与「充分发展段」两条限定同时成立时，才是一个定量结论。单相层流充分发展段里 Nu 近似为常数，于是 h ∝ k/D_h，通道越细换热系数越高。这条式子是内侧微通道化的根，但它自带两条限定：仅限单相；仅限充分发展段（入口段不适用，那里的 h 更高）。离开这两条，它只能判方向，⛔ 不能拿来算数。

这一条最常被误用的地方正是 MPE：MPE 做冷凝器或蒸发器时，绝大部分管长在两相段，而两相段的 h_r 由流型、质量流密度 G_r 与干度 x 主导，与 D_h,r 的关系不是 k/D_h，量级能差好几倍（承接 A2-03 两相流基础：沸腾、冷凝与流型，定量口径在本课第 6 讲）。⇒ 本课把「按相态分账」立成硬纪律：单相侧（冷板水路、冷凝器过冷段、蒸发器过热段）走一套账，两相侧走 G_r-x 两相关联式那套账，两套账的公式与规程一律不得互套。

⇒ 可执行的那一步：看到有人写 h ∝ k/D_h 并据此算数，当场问两句——这一段是单相吗？这一段是充分发展段吗？两句里有一句答不上，这个数就只能当方向用。

1.3 四种形式：先看清「比的是哪一侧」

四种形式的差别，第一层不是性能高低，而是两件互相独立的事：内侧通道形态（圆管／扁管／多孔扁管／板间流道）与空气侧表面形态（连续套片／折叠翅片／无翅光面）。这两件可以自由组合——这也是为什么「比较两种芯体」这句话在没有说清比的是哪一侧之前，几乎没有意义。

1.4 圆管套片（翅片管）：为什么它至今是现役主流，软肋在哪

形态与成型：连续的铝套片被冲出带翻边的孔，一排圆管穿过去，再用机械胀管或液压胀把管撑开，让管外壁与翅片孔翻边贴紧。整个过程不需要钎焊炉，模具与工装简单，对来料表面清洁度的要求远低于钎焊工艺链。

它凭什么还活着——四条，每条都不是性能上的：

• 便宜：无钎焊炉、无钎料复合板带，材料与工艺成本低一档；
• 可修可拆：单根管漏了可以堵管、可以换，翅片被外物打塌可以现场梳理；
• 抗异物、耐脏：连续套片 + 较宽的翅片间距，对石子、絮状物与粉尘的宽容度高，也更容易冲洗；
• 对来料不敏感：没有钎着率这一关，工艺波动带来的性能分散比钎焊芯体小。

⇒ 这四条合起来解释了一件事：暖风芯体至今大量用圆管套片。暖风芯体在整车上的处境是「低压侧、水—空气、装在仪表台后面、坏了换起来很贵、进风还带着乘员舱侧的灰」——第 ③ 闸（服役环境与可维修性）赢过了它在性能上的那点差距（见 §1.9）。胀接与穿片工艺本体去向 H3-02 胀接、压装与机械连接工艺，部件级选型去向 G2-04 散热器（水箱）设计与选型。

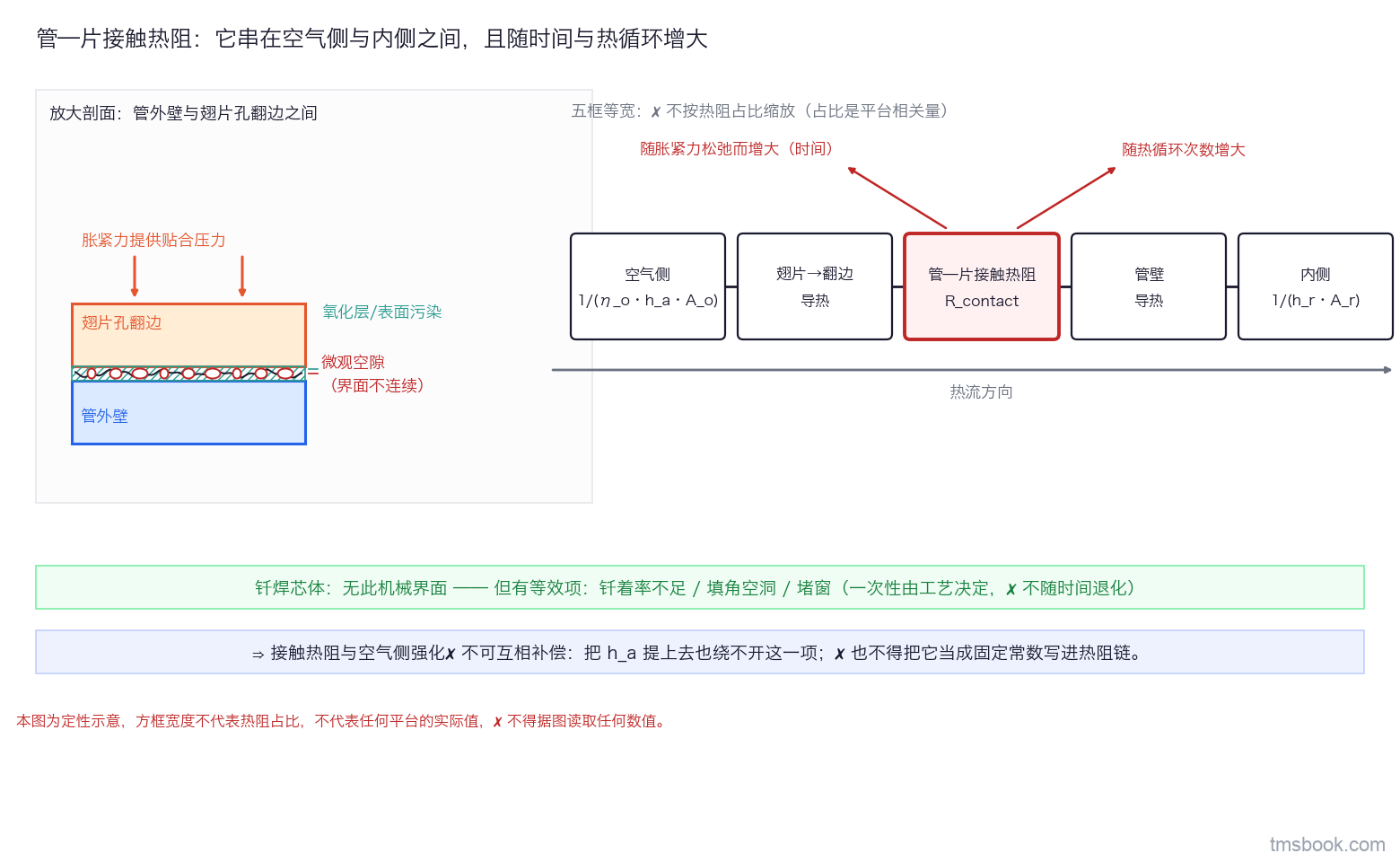

软肋：管—片接触热阻 R_contact。翅片孔翻边与管外壁是靠机械胀紧力压在一起的，两个金属面之间永远存在微观空隙与一层氧化／污染膜。热流要从空气侧的翅片走到管壁，必须穿过这个界面，于是 1/UA 的串联链里多出一项：

R_contact 在 1/UA 里占多少？这是一个平台相关量——它取决于胀接工艺（胀紧量、胀头形式）、管片配合公差、翻边高度、表面状态与服役年限。可引用的典型参考是：在新件、胀紧良好的机械胀接圆管套片上，这一项通常落在 1/UA 的个位数百分比量级，工程估算常用的锚点在百分之几这一档；当胀紧力随热循环松弛、或界面存在氧化与污染时，它可以涨到十几个百分点甚至更高，并且是单向劣化的。⚠ 典型值，来源是公开传热与装配工艺文献对该界面的共识性描述（该量没有单一权威值，不同文献口径不一），⛔ 不是验收依据，须按你自己的芯体确认。

⇒ 你怎么拿到自己的那个数（三条路，任选）：① 同一芯体做「胀紧量不同的两组样件」的台架对比，由两组 UA 之差反推这一项；② 拿同尺寸的钎焊样件做对照件，把差值归给界面；③ 按 H2-08 钎焊接头与芯体的可钎焊性设计（DFM for Brazing） 的「接触率→UA」换算法，用界面接触面积比例反算。

⛔ 两个方向都不许走偏：

• ⛔ 不许把 R_contact 当成一个固定常数写进热阻链——它是工艺与时间的函数，用新件的值去预测整车寿命末期的性能，会系统性乐观；
• ⛔ 也不许反过来说「钎焊芯体没有接触热阻，所以这一项可以删」——钎焊芯体有它的等价项（钎着率不足、填角空洞、堵窗），只是这一项一次性由工艺决定、不随时间退化，换算方法归 H2-08 钎焊接头与芯体的可钎焊性设计（DFM for Brazing），工艺窗口归 H2-01 铝换热器钎焊原理与钎料/钎剂体系。

1.5 扁管 + 百叶窗折叠翅片：当代散热器／冷凝器主流，赢在一次钎焊成型

形态与工艺链：扁管（挤压成型，或由带材折叠／焊接成型）排成一层，扁管之间夹一段折叠翅片——薄铝带经辊压折成波纹状，同一道工序里在翅片斜面上连续开出百叶窗；整叠芯体加上集管与边板，涂钎剂后进炉一次钎焊成型。

相对圆管套片，它有三项增益，各自的来源不同，⛔ 不要混为一谈：

1. 没有机械接触界面——翅片与扁管在钎焊中形成冶金结合，§1.4 那一项热阻在原理上被消掉；
2. 强化能力强——折叠翅片可以沿深度方向连续开窗，把一片长翅切成许多短翅段（机理在第 2 讲）；同时空气侧表面积密度（单位芯体体积的空气侧换热面积，m²/m³）比连续套片高一档：连续套片一族常落在数百 m²/m³ 这一档，折叠翅片一族常在 1000 m²/m³ 上下及以上。⚠ 这是行业典型区间，它随 F_p 与 F_h 移动（翅片越密、翅高越低，密度越高）；⛔ 不要把它写成一个固定倍数，也⛔ 不是验收依据。它的来源是紧凑式换热器文献通行的紧凑性分档口径与公开的车用芯体参数；要拿到你自己芯体的那个数，直接按几何算：空气侧总表面积 A_o 除以芯体外廓体积（A_fr·L_d）。
3. 迎风形阻低——扁管的迎风投影是一条窄边，绕流分离区远小于同等排布的圆管排。

这也是本课后面九讲的默认对象：j-f 评价、百叶窗几何三要素（F_p、L_p、θ）、翅片效率、均流，全都挂在它身上。

⛔ 一条不许读错的：「一次钎焊成型」不等于「没有界面热阻」。钎着率不足、填角空洞、以及钎料流进窗口造成的堵窗，都会把这份增益吃掉一部分，表现成一个等效的界面热阻 + 一个被削弱的强化面。区别只在于：它一次性由工艺决定（炉温曲线、钎剂、装配压紧），⛔ 不随服役时间退化。⇒ 所以对钎焊芯体，该盯的是工艺能力与其分散度，而不是「界面会不会老化」。

1.6 多孔扁管（MPE）平行流：把换热形式的选择从部件级变成系统级

形态：挤压成型的扁管，外廓仍是扁的，内部被腹板隔成几十条并联的小孔（截面常为矩形或近似矩形），壁薄、孔小。冷媒从集管进来，被分到同一层的许多根扁管、每根扁管的许多个孔里——这就是「平行流」；集管内用隔板分程，让冷媒在芯体里走若干个来回。

它带来两项系统级收益，两项都不是「换热更好」这一句能概括的：

• 耐压：承压能力由「薄壁 + 小孔 + 腹板拉结」的几何决定，小通道的薄壁比同等壁厚的大通道能扛高得多的内压 ⇒ 这一步才使跨临界 CO₂（R744）这类高压工质在换热器侧成为可能（去向 H7-04 CO₂ 跨临界系统工程要点）；
• 充注量：内容积小，换热器这一件的持液量直接下来 ⇒ 对 R290 这类可燃工质的安全设计是关键一环（去向 H7-05 R290（丙烷）可燃工质安全设计）。

同时带来两项新问题，后面各有专讲：均流（集管设计不好，几十条通道只有几条在干活——第 7 讲）与堵塞敏感（孔小，异物与析出物的容忍度低）。单孔 D_h,r、孔数与壁厚的典型区间在第 5 讲给（它们被挤压工艺能力与工作压力共同封顶，且不同工质对应的区间不同）。

⛔ 这里有一条案例级的读错，写得清楚一点：「MPE 耐压高」⛔ 不等于「这一只可以做 R744」。形式能承压，说的是这一类结构在这个压力量级上不是原理性不可行；真要做 R744，仍要按它的工作压力与爆破压力重新定孔径、壁厚、腹板数与集流管结构，而且 R744 高压侧是气冷器、根本没有冷凝段，换热与流程安排是另一套（H7-04 CO₂ 跨临界系统工程要点、G2-01 冷凝器设计与过冷段/储液一体化）。把「形式可行」当成「这只件可行」，是本课案例里点名的那一步。

1.7 层叠／杯型蒸发器与板式 Chiller：第四类形态

形态与成型：两片冲压成型的板扣合成一条板间流道，一层层叠起来焊成芯体；空气侧仍然是折叠翅片，内侧是板间流道而不是管孔。板式 Chiller（冷媒—液体界面）是同一族在液冷侧的形态，去向 G3-02 板式换热器钎焊结构与流道优化／P3-01 工程机械液压油与发动机热管理。

它在蒸发器上长期占位的原因有三条：流道可以做得又宽又薄（对两相蒸发的流型与分配友好）；蒸发器的工作压力远低于冷凝器，耐压不是瓶颈；宽流道对杂质与析出物的宽容度高于 MPE。板间流道上的波纹／人字纹强化——靠流道弯曲诱导二次流与周期性分离再附——机理在第 2 讲给。

⛔ 一条比较纪律：不许把杯型蒸发器与 MPE 蒸发器直接拿来比 j／f。这两者的空气侧完全可以是同一种折叠翅片（那 j 与 f 就是一样的），而它们的差别几乎全在内侧。⇒ 比较之前必须先声明比的是哪一侧——这正是图2 第一件要读出的东西。

1.8 四种形式不是全集：本课归纳补出的三支

上面四支是沿「现役主流产品」这条线索排下来的。沿单一线索枚举，必然漏掉不在这条线索上的整类，而且漏掉的那一类不会以「少一条」的形式暴露出来——它压根不出现。⇒ 本课改用二维建集：空气侧表面形态（连续套片／折叠翅片／无翅光面）× 内侧通道形态（圆管／扁管单孔／扁管多孔 MPE／板间流道／无内流道），逐格核过。四支主流各占一格，另外补出三支（★ 以下三支是本课归纳的，⛔ 不是本课程体系既有的分类）：

1. 扁管单孔 + 折叠翅片——介于「扁管百叶窗」与「MPE」之间的一整类：空气侧与扁管百叶窗一样，内侧只有一个（或少数几个）较大的扁通道。它在低压侧很常用，成型比 MPE 容易（可用折叠／焊接管路线），耐压则低于 MPE。⛔ 不要把它并进 MPE 那一支讲——两者的内侧水力直径、均流问题与耐压能力都不在同一档。
2. 钎焊板式／板翅式紧凑芯体——油冷器、Chiller 这一族。本课只给它的形态与分工线，部件本体去向 G3-02 板式换热器钎焊结构与流道优化／P3-01 工程机械液压油与发动机热管理。
3. 无翅光管／裸管盘管——没有二次表面（A_f/A_o = 0）的那一格。它在工程上只出现在少数低风量或强腐蚀场景，但在教学上不可省：它是「翅片效率这笔账退化掉」的边界情形——没有翅片，总表面效率 η_o 恒等于 1。第 4 讲讲 η_o 时会用它来标定你的直觉。

⛔ 二维表里空着的格，处置有纪律：空格必须写明它是「本课未覆盖」还是「物理上不成立」，⛔ 不许默认成「不存在」或「禁止」。例如「连续套片 + 板间流道」这一格在本课未覆盖（不等于做不出来），而「无翅光面 + 无内流道」这一格根本不构成换热器。

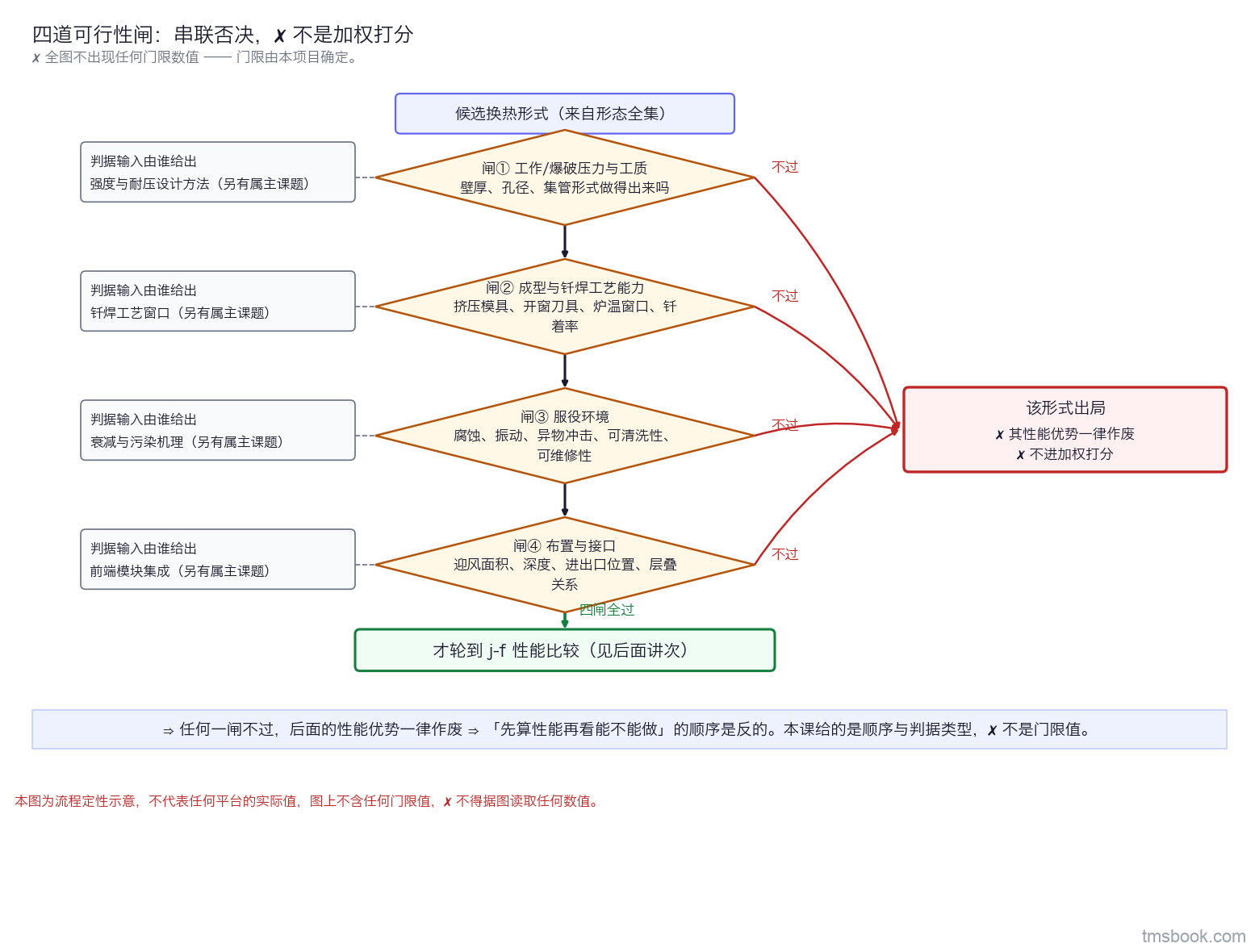

1.9 选型第一问不是性能，是工艺与耐压能不能做出来

这是本讲要交给你的那件今天就能用的东西。拿到一组候选换热形式时，先过四道闸，四闸全过之后才轮到 j-f 性能比较：

★ 这条四闸链与它的排序是本课归纳的判断次序（按「判不过的后果最不可逆」排前），⛔ 不是任何标准规定的检验项，也⛔ 不是本课程体系既有的分类。逐闸的用法：

闸① 工作压力／爆破压力与工质。判什么：这个工质在这个压力档下，所需的壁厚、孔径与集管形式做不做得出来。输入由谁给：强度与耐压设计方法（G2-07 换热器芯体强度、耐压与热疲劳设计／J5-01 换热器/冷板结构强度与耐压 FEA）、工质工作压力（H7-04 CO₂ 跨临界系统工程要点／H7-05 R290（丙烷）可燃工质安全设计）。判不过怎么办：换形式（例如从扁管单孔换到 MPE），或退回去改系统压力档——⛔ 不许靠「加安全系数再算一遍性能」绕过去。为什么排第一：它最不可逆，而且判不过时后面三闸全部白算。

闸② 成型与钎焊工艺能力。判什么：挤压模具能不能做出这个孔型与壁厚、开窗刀具能不能做到这个 L_p 与 θ、炉温窗口与钎着率能不能保证、翅片在装夹压紧下会不会压塌。输入由谁给：H2-01 铝换热器钎焊原理与钎料/钎剂体系／H2-07 钎焊变形、残余应力与尺寸控制（钎焊工艺窗口）、H3-02 胀接、压装与机械连接工艺（胀接与穿片）。判不过怎么办：放宽几何到工艺窗口内，或换供应商工艺路线（扁管的挤压路线与折叠／焊接路线，可达壁厚与耐压上限不同，见 H1-05 金属零件成型工艺：扁管挤压、翅片辊压与百叶窗成型、主片/水室冲压、管件弯曲与端部成型）。⚠ 这一闸最容易被仿真工程师跳过——CFD 里任何几何都画得出来。

闸③ 服役环境。判什么：腐蚀（前端的盐雾与路面化学品）、振动与疲劳、异物冲击、可清洗性、可维修性。输入由谁给：衰减与污染机理 A3-04 污垢、结霜与传热衰减机理。判不过怎么办：换形式或换防护（涂层、保护网），或接受更短的维护周期。★ 这一闸正是暖风芯体仍用圆管套片的原因——它在第 ③ 闸上赢的，比它在性能上输的多。

闸④ 布置与接口。判什么：迎风面积 A_fr 与芯体深度 L_d 放不放得下、进出口位置与管路走向、前端多层叠放时的相互遮挡与进风。输入由谁给：前端模块集成与风机匹配（A2-02 泵与风机的工作点、特性曲线与匹配／F2-01 增压中冷系统匹配与进气路径布置）。判不过怎么办：改布置或改芯体外形，⛔ 不是先按理想尺寸做完性能再去挤空间。

四闸的门限值全部是平台相关量——本课给的是顺序、判据类型与输入来自谁，⚠ ⛔ 不给任何可承诺的数；你的那几个数由本项目的工艺能力、工质压力档与前端布置确定。

⛔ 最后一条，是这一节最容易被做反的：四闸是串联的否决闸，⛔ 不是一张按权重加总的打分表。「这个形式工艺上有点勉强，但换热高出一截，加权算下来还是它赢」——这种算法把一个否决项换算成了分数，而否决项没有汇率。任何一闸不过，后面的性能优势一律作废，该形式直接出局。

本讲小结：本课从 ε-NTU 与热阻拆解接手，交出六件、挡回七类；两根钉子立死——强化是一笔连着代价的交易（引用结论必须连代价与约束面一起引）、「细就是强」只在单相 + 充分发展段两条限定同时成立时才是定量结论。四种车用形式的差别首先是「内侧通道形态 × 空气侧表面形态」两件事：圆管套片便宜可修、软肋是会随时间退化的管—片接触热阻；扁管百叶窗一次钎焊成型、是本课后面九讲的默认对象；MPE 用耐压与充注量把选型变成系统级问题，代价是均流与堵塞；层叠／板式在蒸发器与液冷界面上占位。四支不是全集——本课按二维表补出扁管单孔、钎焊板式、无翅光管三支。⇒ 今天就能用的：选型先过四道可行性闸（压力与工质 · 工艺能力 · 服役环境 · 布置接口），四闸全过才轮到比性能；四闸是串联否决，不是加权打分。
