A2-04 湿空气物理与焓湿图：空调负荷计算基石

课程代码 A2-04 · 板块 A 基础理论与共性技术 / A2 流体、两相流与湿空气 时长 约 3 小时（5 讲 + 1 次焓湿图读图实操） 适合对象 系统 / 控制工程师；做空调负荷、除雾与湿度控制的人，入门必修 前置 工程热力学基础（理想气体、焓）；A1-04 工程热力学与蒸气压缩制冷循环（log p-h 图判读） 蒸气压缩循环与 log p-h 图判读 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 A2-04 大纲的完整展开版

引言：空调真正在做的事，是把水拧出来

大多数人以为空调就是"制冷"——把空气变冷。这个理解只对了一半。夏天开车，你真正难受的往往不是热，而是黏——那是湿度在作祟。空调要把座舱变舒适，得同时干两件事：把温度降下来（显热），把水汽拧出来（潜热）。而潜热这一块的账，常常比降温还贵。

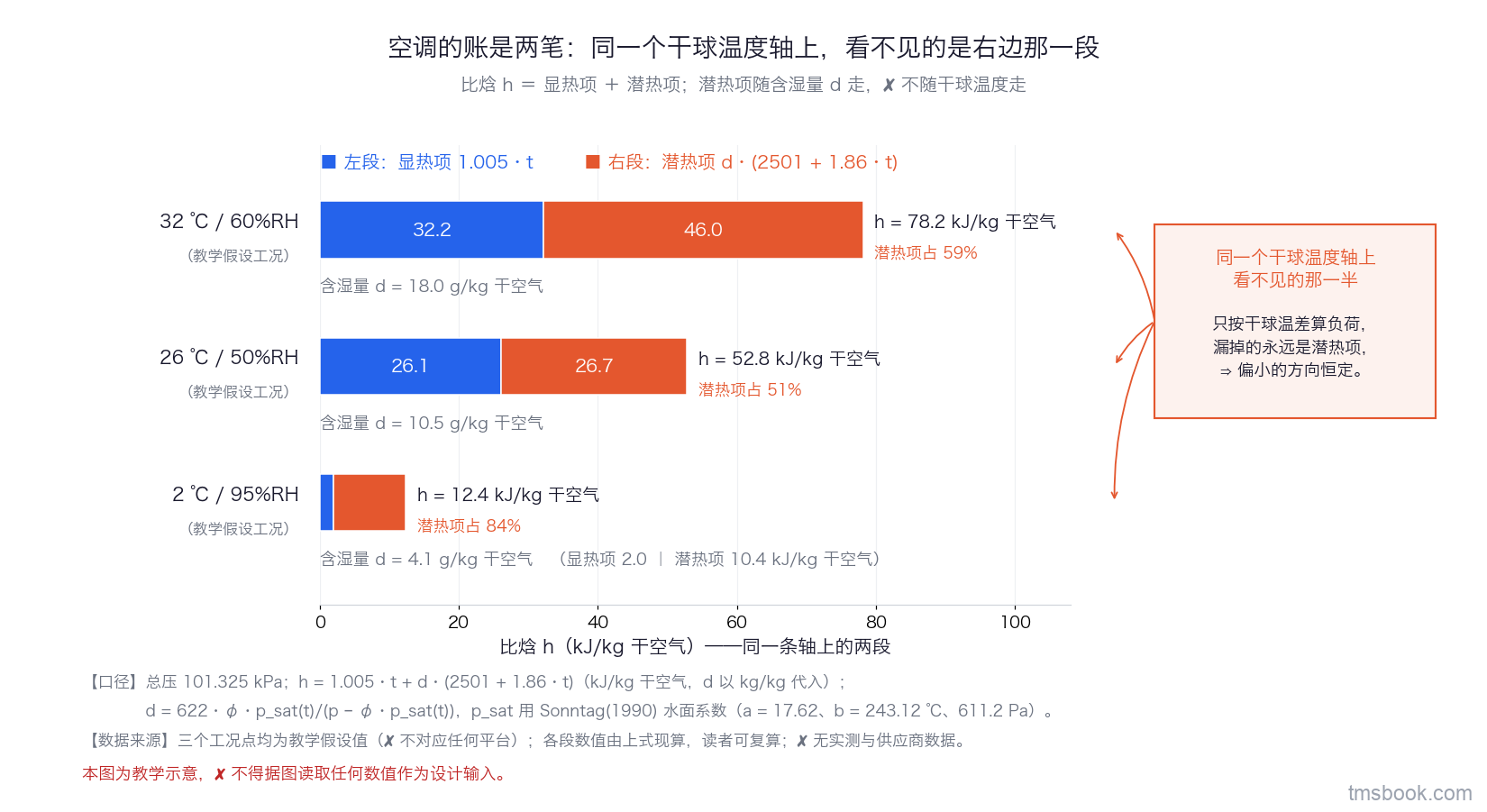

这就带来一个反直觉的事实：高温高湿天刚上车，空调明明全力在转，你却觉得半天不凉。不是空调坏了，是制冷量的一大半正花在"拧水"上——把空气里的水汽凝成液态排掉，这个过程消耗巨大，却几乎不降干球温度。你感觉不到，仪表也不显示，但它实实在在吃掉了压缩机的功。

要把这笔账算明白，靠的不是干球温度计，而是一张图——焓湿图。它把湿空气的六个参数画在一张二维图上，让你一眼看出一团空气"含多少水、能拧出多少、要花多少焓"。这门课的目标，就是让你能在这张图上读点、画过程线、拆显热潜热、算析水量——把空调负荷、pull-down、除雾这些整车里最常见的账，全部落到这一张图上算清楚。

第 1 讲　湿空气的参数体系

在读图之前，必须先建立参数体系。湿空气有一堆参数——含湿量、相对湿度、露点、湿球、比焓——它们不是并列的孤立指标，而是同一团空气的不同侧写。搞不清它们各自量的是什么、彼此怎么换算，读图就是死记硬背；搞清楚了，六族线自然就活了。

1.1 为什么一切都按"每 kg 干空气"记账

湿空气是干空气加水蒸气的混合物。在座舱这个温压范围里，两者都可以当理想气体处理，各自的分压相加等于总压（道尔顿分压定律），这让所有物性都能解析计算——这是整套体系能用图表达的物理前提。

关键的记账约定是：所有参数都按"每 kg 干空气"来算，而不是每 kg 湿空气。为什么？因为空调的每一个过程——加热、冷却、除湿、混风——里面的干空气质量是守恒的，变的只是水。你冷却除湿，拧掉的是水，干空气一分不少地穿过蒸发器；你加湿，加的也是水。干空气就像一条质量不变的传送带，水是被装上卸下的货物。

如果改用"每 kg 湿空气"记账，那么每凝掉一点水，作为基准的那个"1 kg"本身就变了，前后两个状态的分母不一样，做差就没意义。选干空气当基准，是因为它是这套过程里唯一的不变量。这就是为什么含湿量 d 的单位是"kg 水 / kg 干空气"、比焓 h 的单位是"kJ / kg 干空气"——分母永远是那条不变的传送带。

1.2 含湿量 d、相对湿度 φ、水蒸气分压 p_v 三者的换算

这三个参数最容易混，但它们量的是不同的东西：

• 水蒸气分压 p_v：水蒸气这一组分自己的分压，是最本源的量；
• 含湿量 d：单位干空气带了多少水，d = 0.622·p_v/(p − p_v)。它由 p_v 和总压 p 唯一决定，是绝对湿度指标；
• 相对湿度 φ：φ = p_v/p_vs(t)，即当前水蒸气分压占该温度下饱和分压的比例。注意 p_vs 是温度的函数——温度越高，空气能容纳的水越多，饱和分压越大。

这里藏着最常见的误解根源：φ 是个相对量，它把温度偷偷绑了进去。同样一团空气（p_v 不变、d 不变），你把它加热，p_vs 变大，φ 就下降了——水一点没少，"相对湿度"却降了。所以 φ 高不代表水多，φ 低不代表水少。要比较两团空气到底谁湿，得看 d 或 p_v，不能看 φ。这条会在第 4 讲的负荷拆分里反复咬人。

1.3 露点 t_d、湿球 t_wb 与绝热饱和的物理意义

露点和湿球是两个用温度来"翻译"湿度的量，物理机制完全不同：

• 露点温度 t_d：在含湿量不变、总压不变的条件下，把空气冷却到刚好饱和（φ=100%）的那个温度。此时 p_vs(t_d) = p_v。露点是一个纯粹的绝对湿度指标——两团空气露点相同，含湿量就相同，与它们当前多热无关。这也是为什么露点在除雾里是主角：玻璃只要冷到车内空气的露点，水就开始在玻璃上凝结。
• 湿球温度 t_wb：让空气流过一层水膜，水蒸发要吸热，空气因此被冷却；蒸发一直进行到空气饱和为止，这个绝热饱和过程达到的温度就是湿球温度。它的物理内核是一笔能量平衡：空气交出的显热，正好等于蒸发那部分水所需的潜热。空气越干，能蒸发的水越多，冷却越狠，t_wb 比干球低得越多。

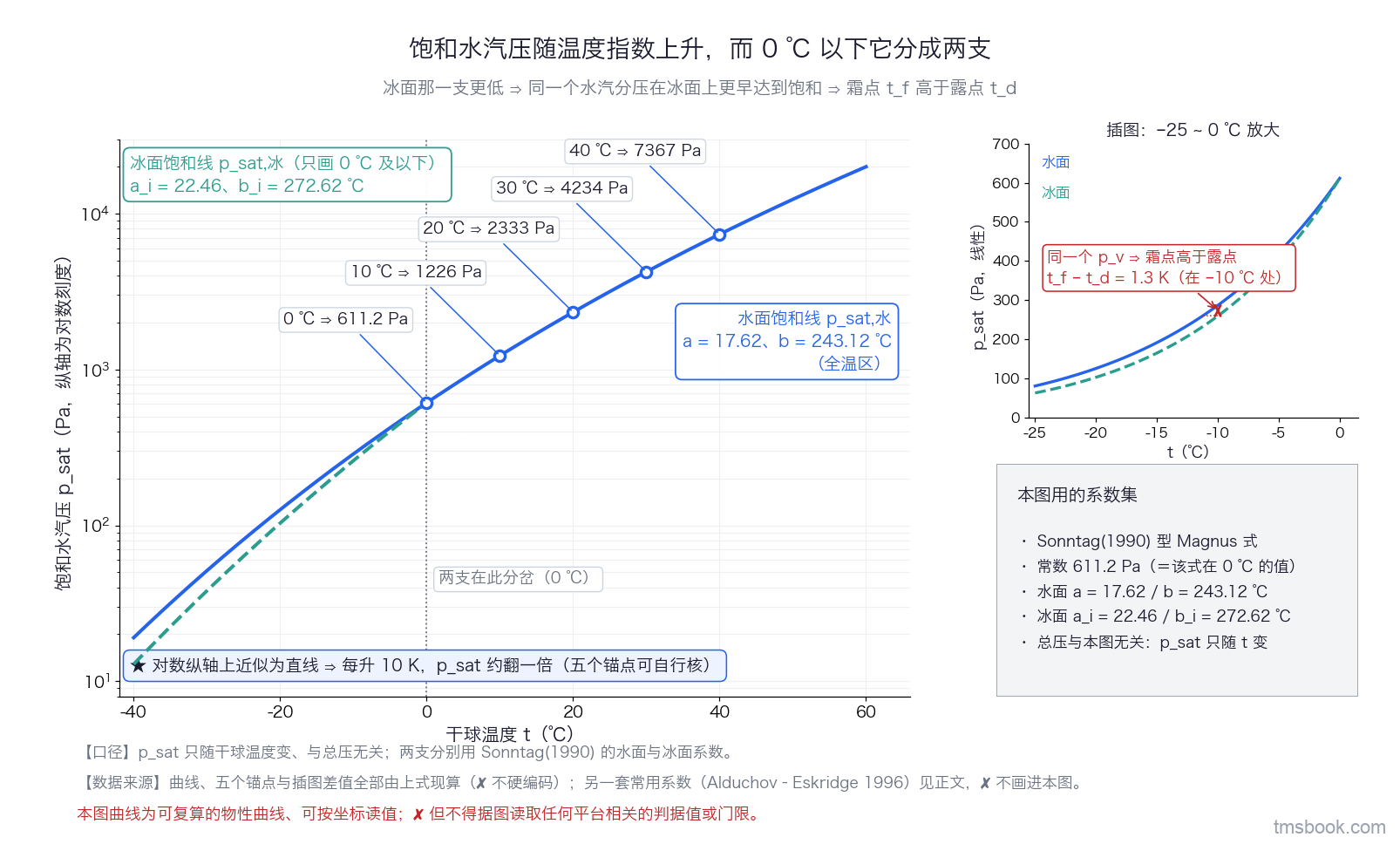

还有一个必须先划清、但本课不展开的量：霜点 t_f。当表面温度落到 0℃ 以下，析出的是霜而不是露，此时对应的饱和状态要按冰面算。冰面的饱和蒸汽压低于同温度的过冷水，所以同一含湿量下，霜点比露点高一点（我按 Hyland-Wexler 的水面 / 冰面饱和压力式复算：露点 −1 / −5 / −10 / −20℃ 分别对应霜点 −0.9 / −4.4 / −8.9 / −17.9℃，即高出约 0.1 / 0.6 / 1.1 / 2.1 K，温度越低差得越大）。但工程与实验的起雾、起霜闸门一律用露点线，⚠ 不要改用霜点线——露点线偏保守（先于霜点被触发），且传感器与焓湿图给的都是露点，换成霜点等于把保护阈值放松那零点几到两度。本课 5.2 的除雾判据用的就是露点。霜点本身的完整处理（低温物性、结霜生长与除霜策略）主讲位在 A3-04 污垢、结霜与传热衰减机理，本课只给这条结论与去向。

三者的关系是 t_d ≤ t_wb ≤ t（干球），只有在饱和状态（φ=100%）时三者才重合。干球与湿球之差（湿球温差）直接反映空气有多干——这就是老式干湿球温度计测湿度的原理，也是台架上一支甩式湿度计能定出整个状态点的道理（见 2.4）。

1.4 比焓 h 的两项：为什么潜热系数那么大

湿空气的比焓 h = 1.005·t + d·(2501 + 1.86·t)，拆成两块看：

• 显热项 1.005·t：干空气随温度带的热量，1.005 是干空气比热；
• 潜热项 d·(2501 + 1.86·t)：水蒸气带的焓。括号里 2501 是 0℃ 水的汽化潜热（kJ/kg），1.86 是水蒸气的比热。

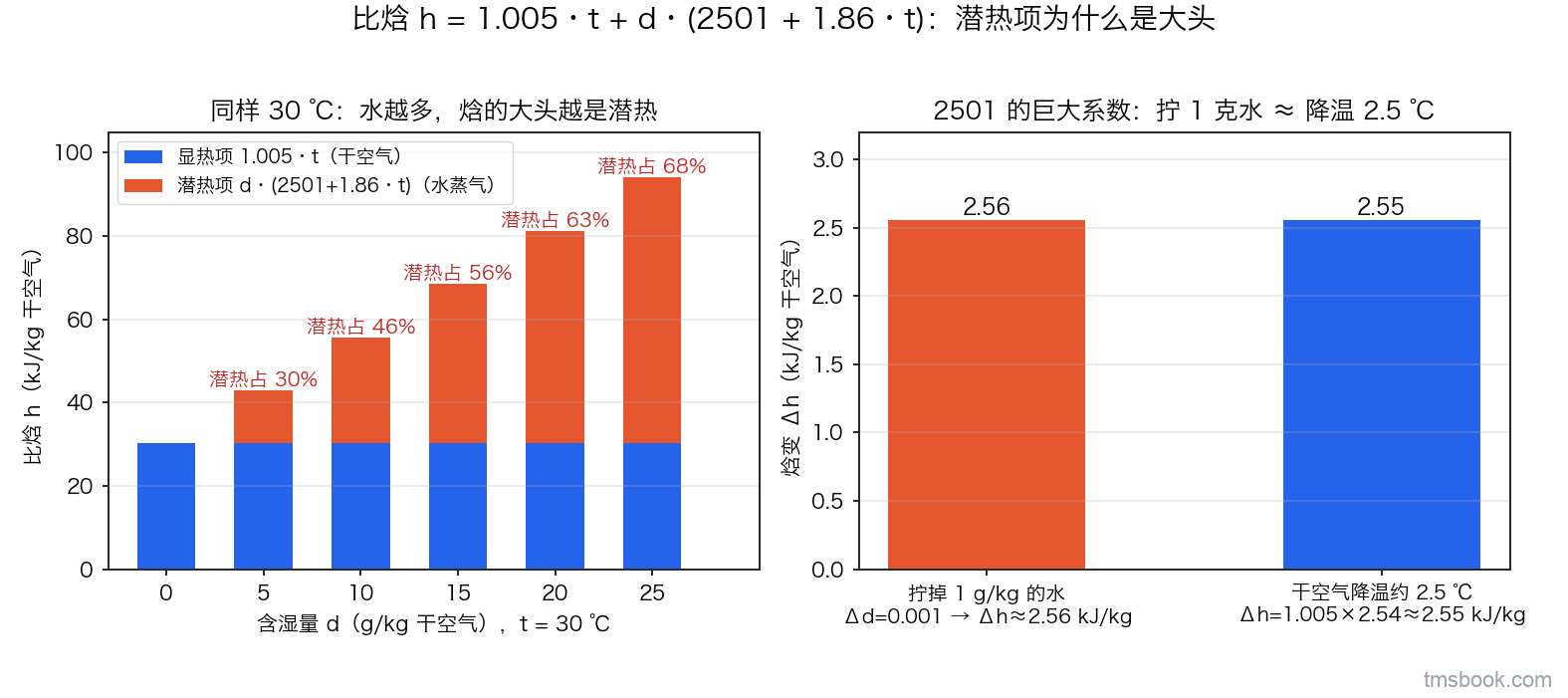

这里最该记住的是：2501 这个系数大得离谱。物理上，把水从液态变成气态要拆开大量氢键，代价极高。它带来的直接后果是——含湿量 d 只要变一点，焓就变一大截。从公式系数直接可算：拧掉 1 g/kg 的水（Δd=0.001），焓就掉约 2.5 kJ/kg；而这份焓若用来降温，够把干空气降约 2.5℃。也就是说，"拧掉 1 克水"和"降温 2.5 度"在能量上是同一量级的事。

这一条是整门课的物理基石：它解释了为什么除湿贵、为什么高湿天 pull-down 慢、为什么再热工况看着浪费却省不掉。把这个系数刻进脑子，后面的账你就有了尺子。

本讲小结：湿空气 = 干空气 + 水蒸气，按"每 kg 干空气"记账是因为干空气在所有过程里质量守恒；d/p_v 是绝对湿度、φ 是绑了温度的相对量（φ 高不等于水多）；露点是绝对湿度的温度翻译、湿球是绝热饱和的能量平衡；比焓的潜热项系数 2501 巨大，是"除湿贵"的物理根源。
