P1-01 重卡发动机冷却与大功率散热系统

课程代码 P1-01 · 板块 P 商用车 / 客车 / 特种车专题 / P1 商用车（重卡/轻卡） 时长 约 3.5 小时（7 讲 + 1 次散热裕量核算实操） 适合对象 重卡 / 商用车热管理系统工程师与结构工程师（必修）；乘用车工程师转商用车可选修 前置 F1-01 发动机冷却系统设计（大小循环、节温器）；B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡；B2-01 燃油车热管理架构：发动机冷却 + 空调（⚠ 该课给出的冷却液散热量初值经验是汽油机口径，柴油机的这个比值明显更低，第 1 讲会先把口径换过来再用） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 P1-01 大纲的完整展开版

---

引言：先问零车速那一格的风从哪来，再看额定功率

一台重型牵引车的发动机功率是乘用车的数倍量级，而它的散热包要塞进一个同样受限的前脸里——驾驶室、车架纵梁、整车限高与造型先把可用的迎风面积切掉一大半，剩下的那点空间还要同时容下冷凝器、中冷器、散热器和一串油冷器。于是这门课要回答的问题非常具体：这台机器到底有多少热量要散、它在哪一个工况上最难散、这些热量该分给几片芯体、风从哪里来、那股风值多少钱、以及最后凭什么说一句「这个包够了」。学完你要能做五件事：① 估算给定发动机功率下冷却系统需要应对的散热量数量级；② 判断高原、拖挂、长坡这类工况下冷却系统会不会成为整车瓶颈；③ 按「进风温度要求由严到宽」给出散热器包的叠层布置方案；④ 评估风扇功率对整车能耗与噪声法规裕量的影响并做取舍；⑤ 给出高原与满载工况下的散热裕量设计原则。

先把边界画死，否则这门课要么与邻课重叠、要么整段落空。本课的对象口径是重型牵引车与自卸车——额定功率量级、叠层空间、电控风扇的自由度都按重型取值；轻型与中型商用车（N1/N2）的冷却包受短前悬与小迎风面积挤压、且多为机械水泵配被动式硅油离合器，结论不可照搬，适用边界见 P1-06 轻型/中型商用车（N1/N2）热管理：与重卡结论的适用边界。本课判五件事：热量账怎么算、叠层怎么排、风扇怎么选、裕量留多少、怎么验收；⛔ 不判部件内部机理，也不判试验规程本体。明确只给类型与去向的有九类：发动机冷却回路的零件级机理（F1-01 发动机冷却系统设计（大小循环、节温器））· 前端冷却模块总体与气流路径（G7-01 前端冷却模块（FEM/Cooling Module）总体设计 / G7-02 多换热器层叠布置与空气侧串扰）· 风扇硬件谱系与横向选型对照（G6-05 发动机/液压驱动冷却风扇：硅油离合器、液压马达与驱动方式选型 / G6-01 冷却风扇（无刷）气动与选型 / G6-02 风扇 PWM 调速与噪声品质控制）· 水泵总成结构与水封失效（G5-06 机械水泵与可变流量/离合器水泵：总成结构、水封失效与混动并联）· 后处理与再生温控（F2-03 排气热管理与后处理起燃（催化器暖机） / F2-05 压燃机（柴油）后处理热管理：DPF 再生温控、SCR 排温窗口与尿素系统伴热）· EGR 冷却与冷凝腐蚀（F2-02 EGR 冷却与冷凝腐蚀防护）· 试验规程本体与结果修正（L4-04 整车道路试验通则：策划、车载数采与结果有效性判定 / L7-05 整车热试验结果的环境折算、修正与达标判定 / L3-04 整车能耗与续驶里程试验：规程口径、执行与指标传导）· 冷却液、散热器本体与传热衰减机理（H7-01 冷却液（乙二醇型）配方、性能与劣化 / G2-04 散热器（水箱）设计与选型 / A3-04 污垢、结霜与传热衰减机理）· 其他动力形式与车型（P1-02 缓速器（液力/电涡流）热管理 / P1-03 驾驶室空调与驻车空调/独立燃油采暖 / P1-04 电动重卡三电热管理与兆瓦级超充 / P1-05 长途干线工况热管理标定 / P1-07 天然气（LNG/CNG）商用车热管理：气化器吸热、减压器伴热与燃气机散热 / P3-03 特种车（消防/军用/极地）环境适应热管理 / B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 / O3-01 FCEV 大散热量前端散热系统（低温差挑战） / O3-02 电堆散热器与风扇/AGS 匹配）；另有极端工况的定义体系本身（B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡）、变速箱油温路径（F3-02 变速箱/减速器油温控制与油冷器）与耐久验证方法（I6-02 密封与接头寿命设计与加速试验对标）同样只给去向。⚠ 对这些内容，本课只写「这件事由谁管、去哪查」，⛔ 不给限值、不给等级号、不给条款内容——本课没有独立核过的数一旦写出来，读者就会拿它当验收依据用。同一条纪律管着本课引用的每一个国家标准：只写标准号、它管什么、去哪查，条款内容、限值、分级与判据数值一律不写，版次与年份以现行目录为准、引用前须核原文。这样切下来，本课真正自己交付的是四样：整车级的热量账、叠层排序判据、风扇驱动方式的自由度、裕量与验收口径。

第一根钉子 —— 冷却系统的设计点不在额定功率点上，而在「热量账最大 × 散热能力最小」的那一格上；重卡的这两者通常不是同一个工况。乘用车上这两件事常常重合（车速高 ⇒ 负荷大、冲压风也大），所以「按额定功率选包」在乘用车上很少出事。重卡不重合：额定附近的长时间占空比出现在满载拖挂爬长坡（车速低、冲压风弱）与上装取力作业（零车速、完全没有冲压风），而这两格恰恰落在散热能力最小的那一端。⇒ 由此得到全课的第一条可执行动作：拿到任何一个散热方案，先问它在「低车速」与「零车速」这两格上，风从哪来、有多少、进风有多热，⛔ 不要先看额定功率。这根钉子在七讲里各有一个落点——第 1 讲把冷却液散热量 Q_cool 从有效功率 P_e 的线性外推里解开；第 2 讲用「有没有冲压风 × 负荷持续多久」二维建起工况全集，把取力作业、DPF 主动再生、缓速器这三格逼出来；第 3 讲讲同一股风在各片芯体之间怎么分；第 4 讲讲零车速那一格你到底有没有风；第 5 讲讲那股风值多少钱；第 6 讲讲冷却液侧别成为瓶颈、也别让风扇替它白烧；第 7 讲把这一切收成一个可验收的单值与一套可复核的裕量。

第二根钉子 —— 任何一个散热数字都必须带三个口径才算数：哪条技术路线（EGR/SCR 路线、燃料、动力形式）· 哪个服役状态（新车 / 脏态 / 服役末期）· 哪个环境基准（海拔与大气密度、环境温度）。三者缺一，这个数既不能被复核，也不能跨车型引用。它同样贯穿七讲：第 1 讲是口径①（国六两条技术路线把 Q_cool 与排气带走的热量 Q_exh 往相反方向推，燃气机与燃料电池又各是一套）；第 2 讲把口径②③带进工况谱；第 3 讲的叠层排序判据是各芯体的进风温度 air-on，而 air-on 随环境温度与热风串扰而变（口径③）；第 4、5 讲的风扇风量与功率都要按空气密度打折（口径③）；第 6 讲的节温器切换点与水泵工作点随服役状态漂（口径②）；第 7 讲收口两次——热平衡试验的实测值未修正到基准环境不得判达标（口径③），散热裕量未按脏态核不算核过（口径②）。⇒ 全课的第二条可执行动作：看到任何一句「这个包能压住多少千瓦」「这台车的 ATB 是多少度」，先问它是哪条路线、什么服役状态、什么环境基准下的；答不出来的数不进设计决策。

现在把本课最容易被读反的那句话原样摆到台面上，它在第 2 讲正面立规矩、第 7 讲给出正误两条核算路径、常见误区节收口：「高原上发动机本来就会降功率，热负荷跟着降，所以高原不是最恶劣工况——按平原满载长坡核过裕量就够了。」读者照它会做的那个动作非常具体：在裕量核算表里，把高原那一行的散热需求按 derating 之后的有效功率线性缩放（P_e 掉了几成，Q_cool 就跟着按同样几成折），于是高原那一行算出来比平原满载还低、被判成「不控制工况」，散热包就照平原满载长坡定型了。代价是整条高原干线上反复的水温报警与被迫降速——而那时冷却包已经定型，能动的只剩风扇策略、护风罩与格栅开度这几手。

它错在四层。一、热负荷侧：Q_cool 并不随 P_e 同比例下降。derating 降的是 P_e；而高原上进气密度低、过量空气系数下降、燃烧与后处理标定同时改变，单位有效功对应的冷却液散热量 Q_cool/P_e 上升——两个方向相反的因子相乘，净效应可能是 Q_cool 几乎不降。那个「按比例折一折」的动作，把一个会上升的比值当成了常数。二、散热能力侧：它按空气密度直接下降。同一风扇转速下体积流量近似不变，质量风量按空气密度打折，而换热量取决于质量流量；在整车冷却包上空气侧通常又是热容流率较小的那一侧 ⇒ 可用热容流率与总传热系数被同时压低。⚠ 有人会拿「海拔高、气温低」来抵消——那是标准大气模型给的温度，而高原干线夏季的实际地面温度并不服从它，拿模型温度当设计环境温度是第二个错，正解是取目标路线的气象统计。三、工况侧：降功率把冲压风一起降没了。迎面动压随空气密度与车速平方走，高原上密度已经降、derating 之后车速又降，冲压风按两个因子一起掉、几乎归零，散热全靠风扇，而风扇送出的质量风量同样按密度打折——这一格恰好就是第一根钉子说的「散热能力最小」的那一端。四、它对的那一半，⛔ 不许连这一半也否掉：降功率确实是一条真实存在的保护通道，也确实会让 Q_cool 的绝对值下降一些。错的不是「降功率会降热负荷」这句话本身，错的是「按 P_e 线性缩放」与「因此高原不必单独核」这两个动作。⇒ 正解是把高原当成一个独立的核算点：热负荷侧取发动机厂在该海拔、该工况下给出的散热量数据（⛔ 不是平原数据乘一个系数），散热能力侧按目标路线气象统计的大气密度与环境温度重算，两侧都换过之后再比缺口。

⚠ 同一类读反还有第二副面孔，它落在验收那一端：ATB（air-to-boil，使散热器上水室冷却液到沸的最高允许环境温度）是一个外推值，不是一个实测值。「这台车 ATB 是多少度」很容易被读成「这台车在那个环境温度下实测过」——它其实是由某一个实测点（常常是二三十度环境下测的），按「该工况下冷却液到环境的温差近似恒定」外推到沸点线得到的。外推假设一旦被破坏——风扇变了档、derating 介入、脏态改变了温差、压力盖失压改变了沸点——这个数就不成立。⇒ 引用任何一个 ATB 之前必须问三句：它从哪个实测点外推、外推区间里有没有变档、沸点是按哪个冷却液配方与哪个压力盖开启压力算的。三句缺一，这个 ATB 不可跨车型比较。第 7 讲把它拆开画给你看。

还有一层语境要先交代，否则本课很多判断会被误读成「热管理自己能定」：散热包的尺寸从来不是热管理一家能定的输入。它同时被发动机技术路线、后处理成本、造型与法规牵着走——第 1 讲的国六路线选择（走不走 EGR，决定了多少热量灌进冷却液回路）、第 3 讲的格栅开度与造型（前脸有效通风面积 FFA 是造型、法规、结构与散热需求四方共同定的）、第 4 讲的驱动方式受整车公告与二类底盘可改动范围的约束、第 5 讲那笔油耗当量能不能兑现到申报值上取决于燃料消耗量体系的规程口径——这四处每一处都是别的专业或别的体系定死的边界。⇒ 热管理的工作不是去争这些边界，而是把它们翻译成可核对的判据，并在它们变化时说清后果。整车热管理的价值主张与边界见 A5-01 整车热管理概论：定义、边界与价值主张，主机厂—Tier1—Tier2 的分工见 A5-03 产业链地图：主机厂—Tier1—Tier2 分工，热管理对续航、NVH 与成本的系统性影响见 B4-03 热管理对续航、NVH、成本的系统性影响。⛔ 把跨部门约束当成「别人的问题」而不写进设计输入清单，是本课要治的一种惯性——那些约束一变，散热包就要重来。

最后交代本课的走法与一条贯穿全课的动作。走法是：第 1 讲算账（燃油能量四分账、Q_cool/P_e 比值的口径、国六两条路线、燃气与纯电平台的口径外延、24V 低压网这条前置约束），第 2 讲建工况全集（准稳态与瞬态之分、高原、DPF 再生、伴热、取力作业），第 3 讲分风（叠层排序、FFA 博弈、分层错列、热风串扰、布置形态），第 4 讲拿自由度（风扇驱动方式谱系、失效模式、公路二类底盘的受限对策），第 5 讲算风扇的两笔账（油耗当量与噪声法规裕量），第 6 讲理冷却液侧（水泵取舍、流量与泵功四步链、多级节温、介入排序），第 7 讲收口（裕量反推、ATB、热平衡试验、服役期与寿命标尺）。贯穿全课的那个动作是：凡列清单，先画全集，再逐项核对射程——本课一共画六个全集：热负荷工况 · 冷却包芯体 · 风扇驱动方式 · 服役期的散热能力衰减源 · 冷却包布置形态 · 动力形式与冷却口径。每一个都写明它是沿什么线索建起来的、沿单一线索必漏的是哪一整类、以及逐项核过之后哪些留在本课射程内。⚠ 其中有几格是本课归纳补出的（例如零车速下的长时间怠速、下坡时缓速器满负荷、低温冷启动与暖机这三格热负荷工况），正文与图上都会标明「本课补出」，⛔ 不写成既有结论。⚠ 还有一条同样要紧：没有写进表里的项，不等于禁止或不存在——本课把「本课不判但确实存在」的项显式列成表里的一行并标去向，⛔ 不留任何默认值。

第 1 讲　热量账：Q_cool 不是 P_e 的正比量，它由技术路线与燃料/电气平台共同定

散热包选型的第一个数，现场几乎总是这样来的：手边有一台功率小一截的机器，配着一个已知尺寸的散热器；新项目功率大了几倍，于是把散热量按功率倍数放大，再去问供应商要一个对应尺寸的芯体。这一步做完，后面全部工作——叠层、风扇、水泵、裕量、验收——都建在它上面；而它可能在第一位数字上就已经错了，且错的方向不是「差一点」，是差一个乘法因子。本讲要把 Q_cool 从 P_e 的线性外推里解开，交出一个能被复核的初估口径。走法是：先立四分账这条守恒约束，说清它的用处不在于算（1.1）；再把「不能按功率倍数外推」这条禁令的物理根找出来，它就藏在比值的分母里（1.2）；接着处理这个比值最容易被当成常识的一层——它是口径量而不是物性量，跨来源引用之前必须先对齐边界（1.3）；然后讲国六两条技术路线怎么把这本账整个重排（1.4），并把 EGR 冷却器这一项从账上单列出来（1.5）；再交代本课全部数字的动力形式基线在哪、换成燃气机会往哪个方向变（1.6）；最后两节转到平台侧的电气口径——商用车的 24V 低压网（1.7）与纯电重卡叠上来的高压网与 DCDC 额度（1.8）；1.9 把全课引用标准的写法一次定死，后面六讲沿用。

1.1 一台机器烧掉的燃料只有四个去处——这条守恒式的用处不是算出 Q_cool，是逼你去查另外三项

是什么。柴油机的燃油能量平衡只有四项：

Q_fuel ＝ P_e ＋ Q_cool ＋ Q_exh ＋ Q_other

• Q_fuel——单位时间内随燃料进入发动机的化学能（由燃料质量流量与低热值给出），单位 kW；
• P_e——曲轴上输出的有效功率，单位 kW；
• Q_cool——最终由冷却液带走、必须靠散热包散掉的那一份，单位 kW，这是散热系统唯一直接负责的一项；
• Q_exh——随排气带出车外的那一份；
• Q_other——辐射、对流、附件与摩擦等其余损失。⚠ 在能量平衡表里它常被作为差额项处理（用总量减去前三项得到），此时它同时吸收了前三项的测量误差，⛔ 不要把它当成一个独立测出来的量去做机理讨论；引用一张平衡表之前，先问清 Q_other 是实测项还是差额项。

为什么这条式子重要——它不是计算式，是守恒约束。四项里有三项要实测（P_e 上台架测功机、Q_cool 由冷却液流量与进出口温差算、Q_exh 由排气流量与焓差算），所以这条式子算不出 Q_cool，指望它算出来的人一定会失望。它真正的用处在另一边：只要有任何一项被技术路线改动，其余三项必然重排。于是每听到一句「新机型的 Q_cool 比上一代低」，它就逼出下一问：变大的是谁？它会不会在别处收费？——1.4 的国六两条路线是这一问的第一个答案，第 3 讲提到的燃料电池外延是第二个（排气这条免费散热通道整条消失，那一份热只能改由散热器承担）。⇒ 把这条式子当成一张随时要配平的账，而不是一个公式。

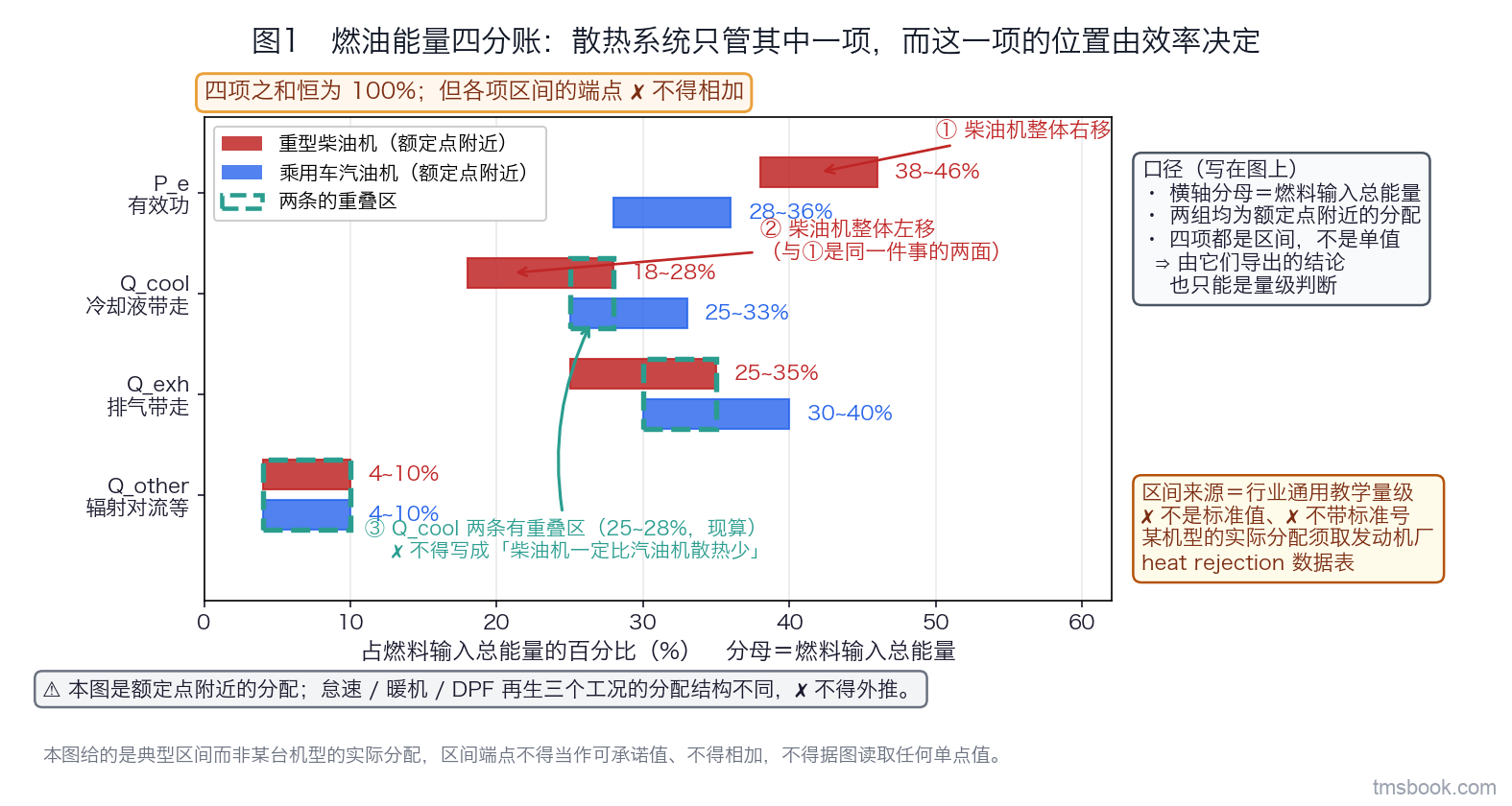

工程量级。四项在额定点附近的占比可给行业典型区间，重型柴油机与乘用车汽油机分两组：

分项	重型柴油机（典型）	乘用车汽油机（典型）
P_e	约 38~46%	约 28~36%
Q_cool	约 18~28%	约 25~33%
Q_exh	约 25~35%	约 30~40%
Q_other	约 4~10%	约 4~10%

三条硬约束必须跟着这张表一起记，缺一条这张表就会被用错：

1. 四项之和恒为 100%，但各项区间的端点⛔ 不得相加——把四个上端点加起来会得到一个大于 100% 的数，把四个下端点加起来会得到一个小于 100% 的数，两个都不对应任何一台真实机器。区间描述的是「同一类机器在不同标定、不同工况点上的分散」，不是「一台机器的四项各自可以取到的范围」。
2. 这是额定点附近的分配。怠速、暖机、DPF 主动再生三个工况点的分配结构完全不同（再生工况尤其特别，第 2 讲会讲清它为什么会让 Q_fuel 变大而 P_e 不变），⛔ 不得把这张表外推过去。
3. 某台具体机型的分配值属平台相关量，本课⛔ 不给数，必须由发动机厂按工况点（转速—扭矩—海拔—环境温度）出具的 heat rejection 数据表给出。

⚠ 这两组区间的来源级别是行业惯用量级（内燃机能量平衡的通用教学口径），⛔ 不是任何标准值，⛔ 不带任何标准号；引用时请照此声明，不要在传递中被升格成「标准规定」。

易错点两条。其一，把四分账当成「可以只看一项」的许可——它的含义恰好相反，是「动一项必查其余三项」的强制。有人拿到「这条路线 Q_cool 更低」就直接把散热包做小，而没有去问那一份热去哪儿了、在哪个系统上会被重新收费。其二，拿额定点的分配比例去算怠速、暖机或再生工况——那三个点上 P_e 或者极低、或者为零，用一个以 P_e 为基准的比例去算，分母本身就快没了。

1.2 ⛔ 不许把乘用车的散热量乘上功率倍数——Q_cool/P_e 的分母是有效热效率

是什么。最常见的错误起手式只有一句话：「乘用车 100 kW 的机器配这么大一个散热器，重卡 400 kW 就配四倍。」它把 Q_cool 当成了 P_e 的正比量，而这两者之间根本没有正比关系——中间隔着一个会变的比例系数，而那个系数恰恰在两类机器之间差得最多。

为什么。把比值拆开，是一步纯代数，不需要任何取值：

Q_cool/P_e ＝ (Q_cool/Q_fuel) ÷ (P_e/Q_fuel) ＝ k_cool ÷ η_e

其中 k_cool 是冷却液份额（1.1 表里的 Q_cool 行），η_e ＝ P_e/Q_fuel 正是有效热效率（1.1 表里的 P_e 行）。⇒ 这个比值的分母就是效率本身。效率高的机器，同样的有效功烧掉的燃料更少，分给冷却液的绝对量也更少；而效率高这件事同时抬高分母、压低分子，两个方向叠加，比值双向变小。柴油机压缩比高、过量空气系数大、进气不节流，η_e 显著高于汽油机 ⇒ 这个比值明显更低。这就是「不能按功率倍数外推」的物理根：外推动作默认了 k_cool/η_e 是常数，而它恰好是两类机器差别最大的那个量。

工程量级。Q_cool/P_e 在额定点附近的行业典型区间，两组分列：

• 重型柴油机　约 0.5~0.75
• 乘用车汽油机　约 0.8~1.1

⚠ 三条使用纪律：

• ⛔ 不要拿区间端点去相除或组合成一个「最坏值」。端点不是可承诺值，端点的组合不对应任何一台机器；这两组区间与 1.1 那张表是同一套口径导出的，不是两份独立数据，交叉相乘只会把同一处的分散算两遍。
• ⛔ 不得写成「柴油机一定比汽油机散热少」的全称——两组的 Q_cool 区间有重叠（图1 已标出重叠区），典型区间上明显更低是对的，「一定」是错的。
• ★ 引用这个比值时必须同时声明它含哪几个热源（含不含 EGR 冷却器、机油冷却器、水-空中冷器、燃油回油冷却器）。本课全课统一取「上散热器的总热量」口径——即所有最终由冷却液带到散热器芯体的热量之和，一处不许换；为什么必须先声明这一句，见 1.3。

⚠ 一处必须当场点破的口径落差。前置课 B2-01 燃油车热管理架构：发动机冷却 + 空调 给出的 Q_coolant 初值经验是汽油机口径——它服务的是「一台大火炉配一台小冰箱」那类架构讨论，用在汽油机上是对的。柴油机的该比值明显更低。带着汽油机口径直接走进重卡项目，第一步就会把散热量的量级抬高一截，而这一截会一路传下去：芯体做厚、风阻上升、迎风面积被占、风扇为了穿过更厚的芯体而转得更高——第 3 讲与第 5 讲会讲清这条代价链是怎么放大的。

易错点两条。其一，把「效率高所以散热少」推成「重卡散热比乘用车轻松」——方向对，幅度全错：重卡的 Q_cool 绝对量仍然大得多，只是没有到功率倍数那么多；同时它要挤进一个同样受限的前脸，还要在冲压风最弱的工况上工作（钉子 A）。其二，拿宣传口径的峰值热效率去算整车运行工况的 Q_cool——那是台架万有特性上最优区的值，而整车实际运行工况点大量落在最优区之外，两个口径的结果差得远；用最优区的效率算出来的 Q_cool 偏乐观，而散热包的设计需要的是偏保守侧的输入。

1.3 Q_cool/P_e 是一个口径量而不是物性量：跨来源引用之前必须先把统计边界对齐

是什么。同一台机器，在同一个工况点上，这个比值可以给出好几个不同的数，取决于统计边界画在哪里：只算缸体缸盖水套 → 一个值；把 EGR 冷却器算进来 → 明显更高；再把机油冷却器、水-空中冷器（WCAC）、燃油回油冷却器都算进来 → 又高一截。数没有变，边界变了。⇒ 它是一个口径量，不是像比热、密度那样的物性量；离开口径声明，它不可比较。

为什么会这样。因为上面这些换热器把热量灌进的是同一个冷却液回路，散热器最终要一并散掉——从散热包的视角看它们是同一份负荷。但发动机厂的数据表未必都把它们算进来：EGR 冷却器与机油冷却器常按选装件或按另一张表格给出，水-空中冷器则要看进气冷却方案选的是空-空还是水-空。⇒ 供应方按自己的产品边界出表是合理的，对齐边界是引用方的责任。

本课的口径，在此写死，全课一处不换：

Q_cool ＝ 上散热器的总热量＝所有最终由冷却液带到散热器芯体的热量之和，含缸体缸盖水套、EGR 冷却器（若该机型有）、机油冷却器、水-空中冷器（若为 WCAC 方案）、燃油回油冷却器，以及后续各讲会陆续挂上来的其他液侧用户（变速箱/缓速器/液压油若采用水冷式油冷器，也计入）。

⇒ 拿到任何一个比值或一张 heat rejection 数据表，先问四句：含不含 EGR 冷却器？含不含机油冷却器？进气冷却是空-空还是水-空、后者含不含？含不含燃油回油冷却器？四句问完再谈大小。这四句就是钉子 B 里「口径①」在第 1 讲的落地形式。

工程量级。各边界之间的差额本身属平台相关量，⛔ 本课不给数——它取决于该机型的 EGR 率、机油冷却方案与进气冷却方案。能给的只有方向：边界越宽，比值越高；⛔ 反过来不成立——比值高不一定是边界宽，也可能是效率低或标定不同，⛔ 不许由一个宽边界的高比值反推该机型效率差。

易错点两条。其一，拿供应商 A 的窄口径比值去校核供应商 B 的宽口径数据表，发现「对不上」之后去改芯体尺寸——而差出来的那一部分恰恰是国六重卡最容易被漏掉的 EGR 与 WCAC 两份，它们不占迎风面积，却整份灌进冷却液侧（第 3 讲会把冷却包芯体按「占风侧」与「占液侧」二分，正是为了不让这一类整类漏掉）。其二，在同一份任务书里混用两个口径——上半页按窄口径算热量、下半页按宽口径选芯体，两处各自都对，合起来错，而且这种错在评审上极难被发现，因为每一页单独看都能自洽。

1.4 国六的两条技术路线把 Q_cool 与 Q_exh 往相反方向推——散热包的尺寸不是热管理一家能定的输入

是什么。同为国六排放的重型柴油机，实现路线不止一条，而不同路线对冷却系统的要求方向相反：

• 相对高 EGR 路线——把一部分高温排气冷却后送回进气以压低燃烧温度、抑制 NOₓ 生成。这份被冷却下来的热由 EGR 冷却器灌进冷却液回路；EGR 率越高，灌进来的越多。
• 低 EGR ＋ 高效 SCR 路线——少用甚至不用 EGR，把 NOₓ 交给后处理去还原。这份热留在排气里排出车外，同时把后处理的可用排温抬高，SCR 更容易进入工作窗口。

为什么这不是「哪条更好」的问题。把它放回 1.1 那张守恒账上看得最清楚：这是同一份热量在冷却系统与后处理系统之间的分配权。走高 EGR，Q_cool 占比往上、Q_exh 往下 ⇒ 散热包要更大，但后处理的起燃与低温工况压力小；走低 EGR ＋ 高效 SCR，Q_cool 往下、Q_exh 往上 ⇒ 散热包可以更小，但后处理更贵、低温与起燃一侧的压力加大（去向 F2-03 排气热管理与后处理起燃（催化器暖机） / F2-05 压燃机（柴油）后处理热管理：DPF 再生温控、SCR 排温窗口与尿素系统伴热）。⇒ 一个直接的结论：散热包的尺寸不是热管理一家能定的输入——它被发动机的技术路线选择、后处理的成本预算共同牵着。热管理在这件事上的工作，是把「换一条路线，散热包会怎样」翻译成可核对的判据，摆到定路线的那张桌子上，而不是等路线定完再去接一个数。

工程量级。两条路线下 Q_cool 与 Q_exh 的移动方向可以定性给出（图2 只画方向），而幅度是平台相关量，⛔ 本课不给数、不给区间——它取决于该机型的 EGR 率标定、后处理配置与工况点。⇒ 这也正是钉子 B 的口径①在选型环节的用法：看到任何一句「这个包能压 XXX kW」，先问它是哪条路线下的。

易错点两条。其一，把「国六」当成一个统一的热负荷口径去引用别人的数据——「国六重卡的 Q_cool 大约是……」这种句子在两条路线之间是不可通约的，⛔ 不得写成全称。其二，只盯着冷却包看，忘了这条路线选择同时决定了后处理的起燃策略与低温工况对策；等到低温标定阶段发现排温不够，路线早已定死，能改的只剩伴热与后喷这几手，而它们又会回头改写冷却回路的负荷（1.5 与第 2 讲的伴热一条会接上这条线）。

1.5 Q_EGR 必须在账上单列——并进 Q_cool，标定一改你就看不出散热包为什么不够

是什么。走 EGR 路线的机型，EGR 冷却器带走的那份热可以单独写出来：

Q_EGR ＝ ṁ_egr · c_p,exh · ΔT_egr

• ṁ_egr——被引回进气的废气质量流量，kg/s，由 EGR 率与进气量共同决定；
• c_p,exh——废气侧的定压比热，kJ/(kg·K)。⚠ 它随废气成分与温度变，⛔ 不要拿空气在常温下的值硬代进来当常数用；
• ΔT_egr——废气在 EGR 冷却器进出口的温降，K。

⚠ 一条全课通用的写法约定：本课凡出现定压比热，一律带下标写明介质——c_p,exh（废气侧，本节）、c_p,air（空气侧，第 2、3 讲的空气热容流率）、c_p,coolant（冷却液侧，第 6 讲的流量核算）。三者数值相差很大，⛔ 正文中禁止裸写不带下标的 c_p，也⛔ 不许互相代入。

它是挂在发动机冷却回路上的一个独立热源，产热机理与缸体水套完全不同——水套的热来自缸内燃烧向壁面的传热，而这一项是把已经离开气缸的高温废气重新按住、把热交还给冷却液。

为什么必须单列，两个用处。其一，它随标定而变：EGR 率是标定量，会在项目全程反复调整（排放、油耗、后处理三方拉扯的结果）。把 Q_EGR 并进 Q_cool 之后，整份热量账对标定变化不敏感——散热包在纸面上永远够用，直到某一轮标定把 EGR 率往上抬，实车才开始报水温，而此时账上看不出任何变化，「标定一改散热包就不够」这条因果链在数据上是断的。其二，两条路线的数据要能互相对照：高效 SCR 路线可以做到低 EGR 甚至无 EGR，此时这一项接近于零；把它写死进 Q_cool 的口径里，另一条路线的数据表就完全对不上，两边的人会以为对方在编数。

⛔ 一条明确的禁令：不得写成「所有国六机都带这一项」。EGR 是路线选择的结果，不是排放阶段的必然配置（1.4 已给出两条路线）。同理，在核算表里给这一项留一行是对的，把它预设为非零是错的——先问该机型走的是哪条路线。

工程量级。ṁ_egr 与 ΔT_egr 均属平台相关量，⛔ 本课不给数，必须由发动机厂按工况点给出；c_p,exh 的取值也要按废气成分与温度查物性，⛔ 不用一个常温常压的空气值代替。⇒ 本课能给的只有账本的形状：热量账上必须有「Q_EGR」这一行，且该行的取值必须与 EGR 率标定绑定、随标定版本更新。

易错点两条。其一，把 Q_EGR 只当成「多出来的负担」而忘了守恒——它在灌进冷却液的同时降低了 Q_exh，账仍然是配平的；只看到负担一侧的人，会在做路线对比时把高 EGR 路线的总热量算重。其二，把机理讨论拉进散热包设计——EGR 冷却器的传热设计、酸露点与冷凝腐蚀边界、积碳结垢导致的换热衰减都不在本课射程，去向 F2-02 EGR 冷却与冷凝腐蚀防护；本课只负责它在热量账上占一行、以及这一行随标定漂移这两件事。

1.6 本课全部数字的动力形式基线是柴油机——换成燃气机，Q_cool 抬升，回路上还多一个方向相反的用户

是什么。1.1 到 1.5 建立的分配比例、比值区间与账本结构，以及后面六讲的叠层结论与裕量口径，全部以柴油机为基线。换到天然气（LNG/CNG）动力上，同一个功率等级会同时发生两件事：

• 燃烧侧：燃气机多为当量燃烧（过量空气系数接近 1），缸内温度与向壁面的传热强度都高于柴油机的稀薄燃烧 ⇒ 冷却液带走的份额抬升，四分账里 Q_cool 那一条整体右移；
• 回路侧：LNG 车上还多一个部件——气化器，它从冷却液取热，把液态天然气气化后再送去减压与供气。⚠ 这是一个方向相反的用户：它不是往回路里放热，是从回路里取走热。

为什么不能照搬。两个变化叠加之后，改变的不只是 Q_cool 的绝对量，还有它的时间分布：满载持续工况下，气化器取走的那一份相当于给散热包分担了一点；而在暖机段与低温工况下，它与驾驶室采暖、机油升温、后处理伴热一起抢同一份热，把暖机拖慢。⇒ 同功率的柴油机散热包直接搬到燃气机上，可能出现两种方向相反的问题：满载段散热能力不够，暖机段又暖不起来。⛔ 一套结论解决不了两个方向。

工程量级。Q_cool 占比的抬升幅度、气化器的取热量与它随工况的变化，均属平台相关量，⛔ 本课不给数、也不给区间——给一个区间就等于默许别人拿它去反推燃气机的散热包，而本课没有核过那一侧的口径。判据与量化去向 P1-07 天然气（LNG/CNG）商用车热管理：气化器吸热、减压器伴热与燃气机散热。同理，混动、纯电与燃料电池重卡各有各的分配结构与可用温差，本课的结论一律不搬过去，第 3 讲会在布置形态一节里交代燃料电池那一侧的后果与去向。

易错点两条。其一，只记住「燃气机更热」而忘了气化器这个反向用户——于是把暖机与低温工况一起算错了方向：以为热量更富余，结果暖机更慢、伴热更吃紧。方向错比幅度错难查得多，因为它在满载工况的验证里根本不会暴露。其二，把「以柴油机为基线」当成一句免责声明写在文件角落，正文里照样跨动力形式引用数字——基线是一条使用边界，不是免责条款。

1.7 商用车的低压网是 24V：它不是 12V 的加强版，是另一套零件体系

是什么。热量账算完，接下来每一讲要选的执行件——电子水泵、电子风扇、电控式硅油离合器的电磁阀、电子节温器与各类电子阀、PTC、温度与压力传感器——全部挂在整车低压网上。商用车的低压网是 24V，乘用车是 12V。这一条差别不是「电压高一档」这么轻：电机绕组、驱动器耐压等级、继电器与保险、线束端子与压接工艺，整条支路的零件体系都不同，⛔ 乘用车件不能直接沿用。

为什么。从 P ＝ U·I 出发，同样的功率下 24V 的电流是 12V 的一半——这是 24V 网存在的直接理由：重卡的线束长（尤其牵引车加挂车），电流减半意味着同等压降下线径可以小一档，或同等线径下压降减半。但这条好处会被另一件事吃掉一部分：重卡上的热管理执行件功率本身就比乘用车大一个档（要驱动的流量与风量不在一个量级），所以即便在 24V 下，电流仍然可观——第 6 讲会用一个教学算例把「散热量 → 冷却液流量 → 泵轴功率 → 24V 下的电流」这条四步链算给你看，量级落在几十安培，而那还是不计电机效率的乐观侧。

工程量级。低压网的可用功率预算、发电机容量、各执行件分到的额度均属平台相关量，⛔ 本课不给数，须由整车电气按低压负载清单确定。本课能给的是要核哪三件：稳态电流（决定线径与持续温升）· 启动冲击电流（决定保险与驱动器选型）· 低温下的电压跌落（决定最恶劣条件下还转不转得动）。

易错点两条。其一，把乘用车的 12V 电子水泵或电子风扇「换个电压」拿来用——即便找得到同一系列的 24V 版本，它的流量-扬程能力与耐久口径仍是按乘用车量级定的，装上去在干线满载工况下扬程不足（这正是第 6 讲要正面处理的一条误区）。其二，只核了稳态电流而没核启动冲击与低温电压跌落——重卡低压执行件最常见的失效场景恰恰在后两项上：低温冷启动瞬间，蓄电池端电压跌落、冷却液黏度最高、电机堵转转矩需求最大，三件事同时发生。

1.8 纯电重卡再叠一张高压网：DCDC 容量是选型的前置约束，不是选完件再去要电

是什么。纯电重卡上有两张网：高压网供牵引、快充与大功率热管理执行件；低压 24V 网不再由发动机带的发电机供电，而是由 DCDC 变换器从高压网变换而来。⇒ 低压网的总额度不再是「发电机能发多少」，而是「DCDC 分得到多少」，且这一份额度要与转向、制动、照明、驾驶室与仪表等一起分。

为什么它是前置约束。热管理的执行件恰好是低压网上功率最集中的一群——多路电子水泵、电子风扇、多个电子阀、PTC，都在这张网上。这群负载还有一个特点：它们的优先级排在转向与制动之后。⇒ 如果在架构阶段没有把这一群的总额度谈下来，到了后期只剩两条路：降规格（换小一档的泵和风扇，散热能力跟着降），或者分时工作（错开峰值，谁也不同时满负荷）。而分时工作直接削掉「按需冷却」的收益——按需冷却的全部价值就在于「需要的时候给足」，一旦被排班约束住，它退化成另一种形式的定速运行。⇒ 先拿到电的额度，再选件；不是选完件再去要电。

工程量级。DCDC 容量、各执行件的额度分配、高压侧可用于热管理的功率上限，全部属平台相关量，⛔ 本课不给数。本课给的是动作：在架构阶段就把热管理的低压负载清单（逐件的稳态功率、峰值功率、同时率假设）提交进整车电气的额度谈判，并把「同时率假设」写成一条可被追溯的输入，而不是一个默认值。

易错点两条。其一，把额度谈判当成电气专业的活而不参与——热管理是低压网上最大的可变负载，额度谈不下来时最先被砍的也是它，缺席的代价由热管理自己承担。其二，把纯电重卡的热管理架构当成「在本课基础上加个电池回路」——它的热源构成、可用温差与回路拓扑都是另一套，本课的柴油机口径一律不搬，完整架构去向 P1-04 电动重卡三电热管理与兆瓦级超充。

1.9 本课引用的每一个标准，只写它管什么、去哪查——⛔ 不写条款内容与限值

是什么。本课后面六讲会多次落到标准上：拖挂工况的边界、排放路线的边界、噪声一侧的判据、油耗申报口径、热平衡试验的合格判据。本课对这些标准一律只写三样：标准号 + 它管什么 + 去哪查。

标准号	它管什么（用途去向）	本课在哪里用到
GB 7258《机动车运行安全技术条件》	机动车运行安全的技术条件，是整车层的一条基础约束	第 4 讲：整车层的基础约束之一，影响驱动方式的可改动范围
GB 1589	汽车、挂车及汽车列车的外廓尺寸、轴荷及质量限值	第 2 讲：它划出拖挂工况的载荷与列车组合边界
GB 17691	重型柴油车排放要求，间接决定 EGR/SCR 路线与后处理负荷边界	1.4 / 1.5：技术路线两分的上游约束
GB 1495 体系《汽车加速行驶车外噪声限值及测量方法》	加速行驶车外噪声的限值与测量方法	第 5 讲：风扇噪声一侧的判据源
GB 30510《重型商用车辆燃料消耗量限值》	重型商用车燃料消耗量的限值要求	第 5 讲：风扇改进能否兑现到申报值
GB/T 27840《重型商用车辆燃料消耗量测量方法》	重型商用车燃料消耗量的测量方法（C-WTVC 循环）	第 5 讲：同上，申报口径一侧
GB/T 12542	整车热平衡能力的道路试验方法	第 7 讲：坡道/道路热平衡试验的稳态判定与合格判据源

⚠ 表中标准名称、版次、发布日期与代替关系一律不单值化——统一按「版次与年份以现行目录为准，引用前须核」处理。其中 GB 7258、GB 17691、GB 1589 三个，本课核过的只到存在性与版本状态这一层（现行有效，修订动向以现行目录为准）；GB 1495 体系、GB 30510、GB/T 27840、GB/T 12542 四个，本课连这一层都没有核，只写标准号与用途去向。

为什么这样做。这些标准的条款内容与限值，本课没有取到原文。把二手转述写进讲义，就是把转述值当成了标准值——而读者会拿讲义上的数当验收依据用，一旦转述出错，错的不是一句话，是一批车的判定。⇒ 本课的做法是把风险挡在源头：凡未核原文的条款，只给去向，不给内容。⛔ 限值、分级、循环细节、稳态判据的具体数值，本课一个都不写。

易错点两条。其一，把「不写限值」做成「不提这个标准」——那会让读者连该去查谁都不知道，比写错更糟。正确做法恰恰相反：把判据源指清楚，写明「这个判断由哪个标准管、去哪查、要核哪一版」，剩下的让读者去取原文。其二，把标准的射程搞错——比版本号错得更隐蔽也更常见：拿管 A 类对象的条款去管 B 类对象，读者照做会得出一个完全没有依据的结论。⇒ 引用之前先问一句「这条标准管的是不是这件事」，拿不准就写「按现行版本与适用范围确认」。

⇒ 本讲到此，钉子 B 的三个口径里第一个已经就位：拿到任何一个散热数字，先问它是哪条技术路线、哪种燃料与动力形式、哪套电气平台下的。答不出这三问的数，不进设计决策。第 2 讲把另外两个口径——服役状态与环境基准——带进工况谱，并把「哪一格才是设计点」这个问题正面立起来。
