空压机冷却与进气中冷

大纲的完整展开版——讲师授课蓝本 / 学员自学材料

O2-01 空压机冷却与进气中冷

课程代码 O2-01 · 板块 O 燃料电池(FCEV)总成与专题 / 辅助系统(BOP)热管理 时长 约 3.5 小时(8 讲) 前置 B2-04 燃料电池(FCEV)热管理架构与大散热量挑战;A2-05 空气侧压降、风量与风阻的工程处理 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 O2-01 大纲的完整展开版


按任务导航

你手上的事 直接看 还要配
审一份供应商报来的「空压机发热量」 1.2~1.3 两支热流的分账口径与量级差;4.3 三个「功耗」口径各服务哪个判断 3.1 九项产热源全集——先看它漏了哪几项
定中冷器出口温度的下限 6.1~6.2 露点按该处绝压算,判据比的是壁温、不是气流温度 5.2 上界怎么从增湿器与堆入口反推
挑一种中冷器结构并写出判据结论 5.4 四条判据:三条权衡 + 一道门 5.5 面积—压降—体积三方权衡;7.1 挂靠拓扑
写一份给供应商的空压机选型需求 2.2~2.3 无油这道是非门,以及无油方案自身的三条硬约束 3.3 夹套按温度上限排的串联次序;7.1 冷却液温位需求
排中冷回路在整车低温回路上的挂靠方案 7.1 四种拓扑,以及决定选哪一种的那一个温差 7.5 压降的两笔代价;8.2 早期信号该盯哪两个量

⛔ 本课不覆盖——分两栏:

栏一 · 不讲哪些题目:电堆自身产热、水热耦合与低电导率冷却液回路 → O1-01 燃料电池电堆产热与水/热管理耦合 / O1-02 电堆冷却回路与低电导率冷却液设计;膜增湿器内部的传质与水平衡 → O2-02 膜增湿器热湿管理与水平衡(本课只把它的干侧进口条件交出去);前端散热器、风扇与主动进气格栅匹配、迎风位争夺 → O3-01 FCEV 大散热量前端散热系统(低温差挑战) / O3-02 电堆散热器与风扇/AGS 匹配;高速电机的转子热路、气隙对流与泰勒数关联式 → E1-06 干式电机的转子与端部热路:气隙对流、端部空腔与风摩损;通用中冷器的芯体设计方法 → G2-06 中冷器(风冷/水冷)设计;空压机特性族、喘振线与阻塞边界的实测 → L1-12 燃料电池 BOP 部件台架试验:空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定;系统寄生功耗与净效率的闭环账 → O2-05 燃料电池系统寄生功耗与净效率账:BOP 用电—产热的闭环。

栏二 · ⛔ 真正不给的数:① 标准条款的限值与等级号——GB/T 24549、ISO 23273、ISO 16750-3 / GB/T 28046.3、ISO 14839 系列在本课只写它管什么与去向,版次以现行目录为准、引用前须核原文;② 绕组、轴承与功率器件的温度上限与降额曲线 → E1-05 电机温升限值、绝缘等级与降额、O2-04 FCU/DCDC 与高压部件散热 与供应商数据表;③ 起浮转速、起停寿命谱、喘振裕度,以及气隙换热系数 h_gap 的数值与关联式 → 供应商数据表、L1-12 燃料电池 BOP 部件台架试验:空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定、E1-06 干式电机的转子与端部热路:气隙对流、端部空腔与风摩损。⚠ 与这三类不同,中冷器出口目标温度、逼近温差、空气侧压降、夹套热负荷这些随平台变的量,本课在正文里给出典型区间与常见值锚点。

引言:「这台空压机发热多少」——问题本身就问错了

选型评审桌上最常见的一张表,是把每个部件填进一格「发热量 kW」。轮到空压机时,供应商样本上通常也确实有这么一个数。你把它填进去,冷却系统的负荷表看上去完整了——然后中冷器和水冷夹套这两个件,你一个都定不出尺寸。问题不出在这个数准不准,而在于它从一开始就是两笔账合出来的,而这两笔账去处不同、温位不同、最恶劣工况也不是同一个。

钉子 A:空压机的热是两股,必须分账。第一股是压缩功变成的空气焓——压缩机对空气做的功,无论效率高低,全部留在被压出去的那股空气里。绝热压缩没有第三个去处:机械功进去,出来的只有焓的升高,它只能由下游中冷器交给冷却系统。第二股是电机绕组损、铁损、转子损、风摩损、轴承损与驱动器损——它们发生在固体件上,只能由水冷夹套(外加气隙与端腔那两条次要通道)带走。两股的量级不是小差别:本课教学算例(工况 A,50 kW 级,N_cell = 330、I = 500 A、λ_air = 2.0、T_1 = 25 ℃、p_1 = 101.3 kPa(abs)、π_C = 2.0、η_C = 0.72,教学假设值,⛔ 不对应任何平台,⛔ 不得照抄取用)里,ṁ_a = 0.118 kg/s、T_2 = 115.7 ℃、气动功 P_air = 11.1 kW,其中要在中冷器交出去的 Q_IC = 5.6 kW(降到 T_IC,out = 70 ℃),而夹套负荷 Q_jkt 约 1.7 kW——第一支是第二支的三倍以上(本课两组教学工况分别约 3.3 倍与 7 倍,比值本身随工况变)。它们在整车上还可能挂在不同的回路节点、要不同的温位:夹套要低温位护绕组与轴承,中冷器要的是把气降到堆入口那个温度带。⇒ 两支相加发生在回路层,⛔ 不发生在部件层;在部件层合成一个数,两个件都失去了各自的定尺寸依据。

这根钉子今天就能用:拿到任何一个「空压机功率/发热量」,先问三句——它是气动功 P_air、轴功 P_shaft,还是电输入 P_elec?它对应哪个工况点(功率、压比、环温、海拔)?它含不含随机集成的驱动器?三句里任何一句问不出来,这个数就不能进冷却负荷表。顺带堵住一个反向的直觉:效率高 ≠ 中冷负荷小。同一算例把 η_C 从 0.65 提到 0.78,T_2 从 125.5 ℃ 降到 108.7 ℃,Q_IC 从 6.8 kW 降到 4.7 kW——降了三成,⛔ 不是降到零;即便 η_C→1,等熵那一截温升仍原封不动地留在空气里。

钉子 B:在燃料电池的空气路上,「无油」是准入门槛,⛔ 不是权衡项。油润滑轴承的淘汰判据是阴极催化剂中毒——随空气进入阴极的微量油雾在催化层上造成的衰减是不可逆的,它不能靠维护、标定或降额补回来。而评分矩阵这个工具,它的数学含义(加权求和)本身就预设了「差的那一项可以被别的项补偿」;这里没有可补偿的东西:省下的成本换不回一片被毒化的膜电极。⇒ 正确的形状是先过一道是非门——进阴极的空气路上不得有润滑油,满足才进入候选集——再在候选集内部做权衡。读反这一条会做的具体动作很好认:把「污染风险」列成评分矩阵的一列,给它一个权重,于是成熟度与成本两列加起来就能把它压过去,评审纪要上还会写「综合最优」。⛔ 用错工具比用错权重严重得多:权重错了结论偏一点,工具错了结论可以整个反过来。这个形状在第 5 讲还会再出现一次(空气-冷却液中冷器的内漏会把冷却液带进阴极,后果与油雾同型),本课把它列为中冷器选型的第四条判据。

反钉子:中冷器出口会不会结露,⛔ 不能拿环境露点去判。露点是「含湿量 ω 不变、等压冷却到刚好饱和」的那个温度,而水蒸气分压 p_v = ω/(0.622+ω)·p 随绝压线性上升 ⇒ 露点随绝压升高而升高,而压缩机做的第一件事恰恰就是把绝压顶上去。逐点算(纯水平面饱和线,现算):一份 35 ℃/90% RH 的进气,环境 101.3 kPa(abs) 下露点 33.1 ℃;增压到 152 / 203 / 253 kPa(abs) 后分别是 40.5 / 46.1 / 50.5 ℃,即压比 1.5 / 2.0 / 2.5 各对应抬高约 +7 / +13 / +17 K。⚠ 报任何露点都必须同时报该处的绝对压力,⛔ 不许让一个露点数单独出现。

读反之后会做的那个动作是这样的:他把中冷器出口目标温度定在 45 ℃(理由是「越冷越好,堆入口温度低一点总没坏处」),用环境露点 33 ℃ 核了一遍,45 > 33,判定不结露,于是下游不设排水口、不设低温限幅、冷却液水温也不设下限。而在 35 ℃/90% RH、压比 2.5 的额定工况下,该处露点是 50.5 kPa(abs) 对应的 50.5 ℃——空气一进中冷器就跨过饱和线,芯体与出口管路持续析出液态水,液滴进入增湿器与电堆流场,造成局部淹没与单片电压塌陷。更糟的是这个错的方向是单调的:他越想「多降一点温度多留一点裕度」,结露越严重——裕度的方向被算反了。⇒ 正确的形状是:中冷器出口目标温度是一个带上下界的温度带,上界由增湿器材料上限与堆入口需求给,下界由该处绝压下的露点加一段裕度给;且结露判据比的是该站壁温与该站当地绝压下的露点,⛔ 不是气流平均温度、⛔ 不是环境露点——芯体壁面是全链路上最冷的那一处。

本课管到哪儿:对象是「空压机总成自身的热」与「它压出来的那股热空气」这两笔账,一直算到把它们交给整车低温冷却回路为止。再往下的电堆产热、增湿器内部、前端散热、转子热路与台架标定各有属主,去向已列在上面的导航表里。

八讲怎么走:第 1 讲先立「分账」这个动作本身,把空气供给链画成一条热流拓扑——先有账本,再谈选件;第 2 讲选型(离心/容积式、无油/油润滑),它决定的是第二支热流的构成;第 3 讲把第二支拆到产热源与散热通道两个全集,并说清为什么「加大冷却液流量」对无油机型的转子几乎无效;第 4 讲用等熵关系把第一支算出来(T_2 与 P_air),它是第 5 讲的唯一输入;第 5 讲把第一支交给中冷器并选结构;第 6 讲给出口温度定下界(结露),这是第一支「能降到多低」的物理边界;第 7 讲把两支一起挂到整车低温回路上做接口权衡——这是两笔账第一次相加的地方,也是最容易把它们混成一个数的地方;第 8 讲的失效模式逐条拆开也分属两支。

第 1 讲 先立账本:空气供给链上的两股热流

这一讲不选件、不算换热器,它只做一件事:把「空压机的热」这句话拆成两笔互不相干的账,并说清每一笔要交给谁。

之所以要把这件事放在最前面,是因为后面七讲的每一个动作——选轴承形式、定夹套冷却液流量、算压缩出口温度、选中冷器结构、定出口温度下界、挂 LT 回路、判失效信号——都要先知道自己在给哪一笔账定尺寸。合成一个数之后,这七个动作没有一个做得成。

本讲开头先钉四条口径(全课通用,后面各讲不再重复声明): ① 压力一律用绝对压力,写作 kPa(abs),不出现没有声明绝压/表压的「压力」;压比 π_C = p_2/p_1 按总压、按绝压算,且 p_1 取在空压机进口法兰(进气滤清器与管路压降之后),⛔ 不取当地大气压。 ② 温度写 ℃、温差写 K(数值相同、语义不同);但凡进入 (p_2/p_1)^((k−1)/k) 这类幂运算或参与比值的温度,一律先换算成绝对温度 K。用 ℃ 直接代进等熵关系式,是这门课最容易出的一个静默错——结果看起来仍然像个温度。 ③ 质量与能量记账一律以干空气流量 ṁ_a 为基准,湿度以含湿量 ω(每 kg 干气所带的水质量)挂在它上面;热账写 ṁ_a·c_p,m·ΔT,⛔ 不写 ṁ_wet·c_p,a(那是把水汽当成了干空气)。 ④ 本课全程不给任何限值、等级号与标准条款内容;凡本课不判的判据,只给它的类型与去向。

1.1 本课管到哪儿为止:七条分界

本课的对象是「空压机总成自身的热」与「它压出来的那股热空气」这两笔账,一直管到把它们交给整车低温冷却回路为止。

分界不按零件名切,按「回答什么问题」切。按零件名切会让人以为「凡是空压机的事都在这门课」,而本课在空压机上只做一刀:它的热去哪儿、要多大的冷却能力。再往下的转子热路与台架标定都在别处。七条分界如下:

# 不在本课的那件事 去向 本课只交付
① 电堆本身的产热与水热耦合;冷却回路与低电导率冷却液 O1-01 燃料电池电堆产热与水/热管理耦合、O1-02 电堆冷却回路与低电导率冷却液设计 默认已具备,本课不重讲
② 膜增湿器内部的传质、水平衡与有效度 O2-02 膜增湿器热湿管理与水平衡 只交付它的干侧进口条件(见 1.7)
③ 前端散热系统的迎风位争夺与低温差挑战;散热器与风扇/AGS 匹配 O3-01 FCEV 大散热量前端散热系统(低温差挑战)、O3-02 电堆散热器与风扇/AGS 匹配 只给中冷器提出的需求
④ 高速电机的转子热路、气隙对流与风摩关联式 E1-06 干式电机的转子与端部热路:气隙对流、端部空腔与风摩损 只给量级判据的去向,⛔ 不给泰勒数 Ta 的分段关联式
⑤ 通用中冷器(风冷/水冷)的芯体设计与选型方法 G2-06 中冷器(风冷/水冷)设计 只讲燃料电池场景特有的判据与边界
⑥ 空压机 map、喘振线与阻塞边界的实测;增湿器露点法 L1-12 燃料电池 BOP 部件台架试验:空压机 map 与喘振线、膜增湿器露点法、引射器卷吸比标定 本课给的是设计口径,⛔ 不是验收依据
⑦ 系统寄生功耗与净效率的闭环账 O2-05 燃料电池系统寄生功耗与净效率账:BOP 用电—产热的闭环 只交付 P_elec 这一个接口量

前置是 B2-04 燃料电池(FCEV)热管理架构与大散热量挑战(燃料电池整车热管理架构与大散热量挑战)与 A2-05 空气侧压降、风量与风阻的工程处理(空气侧压降、风量与风阻的工程处理),本课默认你已经拿到它们。

⚠ 最常见的越界是「顺手给一句关联式」。一旦给了,读者就会拿它当判据用,而本课并没有核过那些系数。所以上表里凡属别课的机理,本课一律只写一句「为什么去那门课」,⛔ 不写关联式本身——你在本课任何地方都不会看到气隙换热系数 h_gap 的数值或它的分段关联式,只会看到它的去向和「它是转子温度的头号不确定量」这一句判断。

1.2 空气供给链上的热从哪来、到哪去

把从进气口到电堆阴极入口这一段拉直,链路是:

进气口 → 滤清器 → 空压机总成(压缩级 + 高速永磁电机 + 驱动器)→ 中冷器 → 膜增湿器干侧 → 电堆阴极入口

在这条链上,热只有两个来源:

  • 第一支:压缩过程对空气做的功。它是压缩机的有用功,不是「损耗」,但它全部变成了被压出去那股空气的焓。
  • 第二支:固体件上的损耗——电机绕组损、定子铁损、转子损、风摩损、轴承损、驱动器损。它们发生在转子/定子/功率器件上,留在固体件里。

而只有三个去处:

  • ① 中冷器 → 冷却系统(第一支唯一的出路);
  • ② 水冷夹套 → 冷却系统(第二支的主出路,转子那部分另有通道,第 3 讲讲);
  • ③ 壳体与管路对环境的自然对流与辐射——本课只用它解释一件事:夹套负荷不等于第二支各项损耗之和,中间要扣掉这一份。本课不给它的量。

为什么第一支没有第三条出路:绝热压缩里,机械功进去,出来的只有气体焓的升高——没有第四种可能。很多人下意识以为「把空压机的等熵效率做上去,这笔热就少了」,这句话只对了一半:提高等熵效率并不能让这笔热消失,它只是让同样的压比少用一点功,因而少留一点焓在气里。即使等熵效率趋近于 1,等熵温升 T_2s − T_1 那一整截仍然全额留在出口空气中,中冷负荷不会趋于零。这一点在 1.3 有算例。

⚠ 这两支各自包含哪些项,第 3 讲给全(九项,其中一项归第一支、其余归第二支)。这一讲要你先记住的只是分支这个动作本身:它们走两条完全不同的路,在部件层不相交。

图1 空气供给链的热流拓扑:进气口、滤清器、空压机总成(压缩级/高速永磁电机/驱动器)、中冷器、膜增湿器干侧、电堆阴极入口串成一条空气主路;一支实线热流箭头从压缩级沿主路进入中冷器,另一支虚线热流箭头从电机与驱动器向下汇入水冷夹套,两根冷却液管在右下角汇入整车低温冷却回路。本图为定性示意,部件的位置、大小与管路长度不代表任何平台的实际布置,⛔ 不得据图取值。
图1 从图上读三件事:① 压缩功变成的空气焓这一支没有第三条出路,它一路贴着空气主路走到中冷器才被交出去;② 电机侧那一支走的是固体件到夹套的另一条路,两支在部件层不相交;③ 两支唯一相加的位置是右下角那个圆点,也就是冷却回路层——在它之前把两支合成一个数,中冷器和夹套就都没法定尺寸。本图为定性示意,部件的位置、大小与管路长度不代表任何平台的实际布置,⛔ 不得据图取值。

1.3 两支热流的量级差

先把本课的教学算例参数一次给全,后面八讲与全部配图只用这两组,不会中途换一组重算:

参数 工况 A(基准) 工况 B(高温高湿)
电堆片数 N_cell 330 片 330 片
电堆电流 I 500 A 500 A
阴极空气化学计量比 λ_air 2.0 2.0
进气温度 T_1 / 相对湿度 RH 25 ℃ / 60% 35 ℃ / 90%
进口绝压 p_1 101.3 kPa(abs) 101.3 kPa(abs)
压比 π_C 2.0 2.5
等熵效率 η_C 0.72 0.72
中冷器出口温度 T_IC,out 70 ℃ 70 ℃

⚠ 以上全部为教学假设值,不对应任何平台,⛔ 不得照抄取用;由它们派生出来的每一个带量纲结果同样带这句标注。拿到你自己那一组的路:N_cell 与 I 从电堆规格与工作点取,λ_air 从空气供给策略取,π_C 由堆入口所需绝压加沿程压降倒推(第 4 讲给了倒推式)。

算出来(推导链在 1.4 与第 4 讲,这里先给结果):

量 工况 A 工况 B
干空气流量 ṁ_a 0.118 kg/s 0.118 kg/s
湿修正比热 c_p,m 1.032 kJ/(kg·K) 1.071 kJ/(kg·K)
等熵出口温度 T_2s 90.3 ℃ 127.2 ℃
实际出口温度 T_2 115.7 ℃ 163.1 ℃
气动功 P_air 11.1 kW 16.2 kW
第一支:中冷负荷 Q_IC 5.6 kW 11.8 kW
第二支:夹套负荷 Q_jkt 约 1.7 kW 约 1.7 kW(基本不变)

第一支是第二支的三倍以上——工况 A 约 3.3 倍,工况 B 约 7 倍。这两支之间不是「主项与修正项」的关系,也不是「一大一小可以合并」的关系:它们量级不同、比值本身还随工况变,而且在整车上还可能挂在不同的回路节点上、有不同的温位要求——夹套要的是低温位(护绕组与轴承),中冷器要的是把气降到堆入口温度带。⇒ 一个合成后的「总发热量」既定不了中冷器的换热面积,也定不了夹套的冷却液流量。

回到 1.2 那个「效率高就少发热」的直觉,用算例把它量出来:工况 A 保持一切不变,只把 η_C 从 0.65 提到 0.78,T_2 从 125.5 ℃ 降到 108.7 ℃,Q_IC 从 6.8 kW 降到 4.7 kW。降了三成,⛔ 不是降到零——因为等熵温升那一截(65.3 K)与效率无关,效率只影响多出来的那一截。

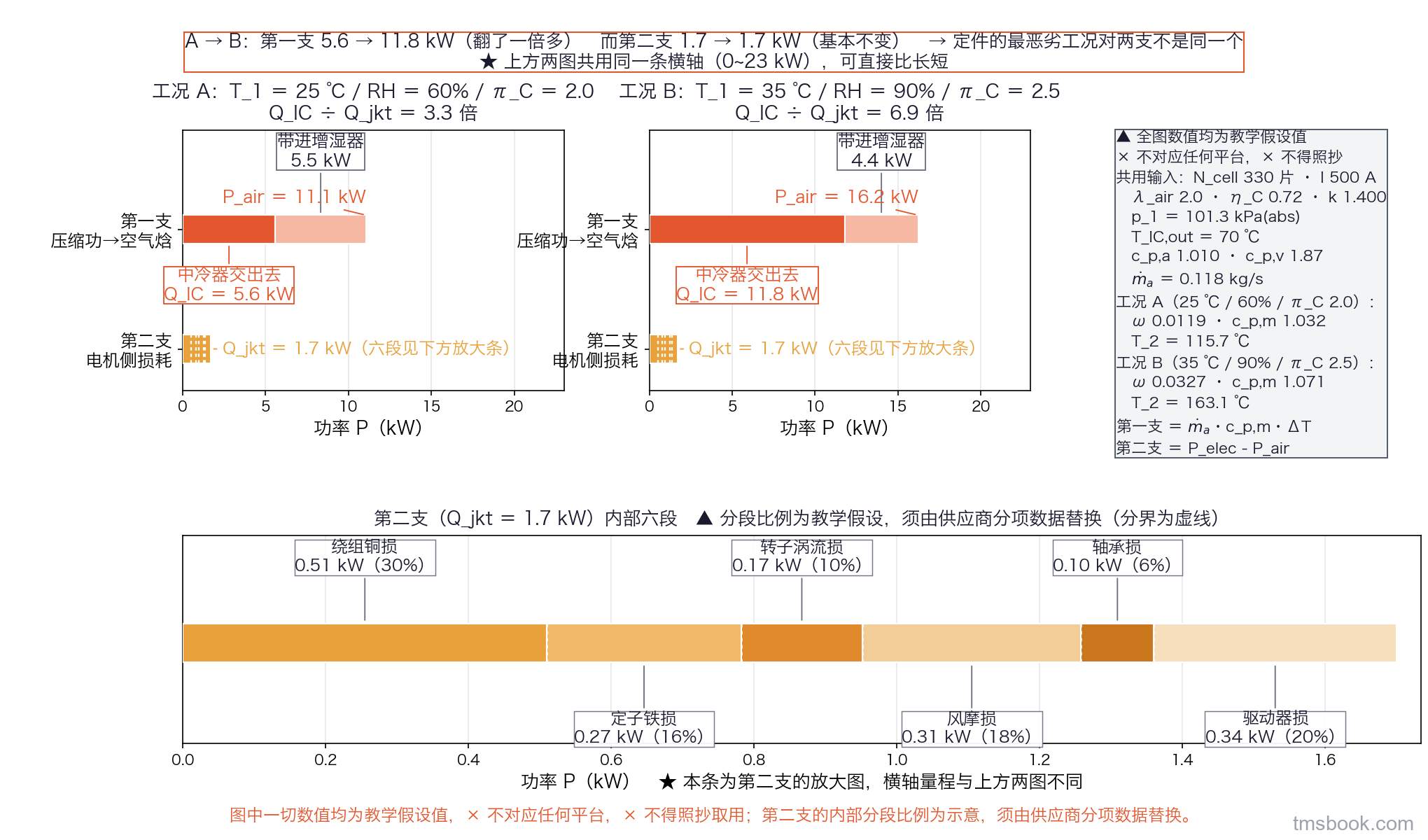

图2 两支热流的量级拆账:上条按气动功 P_air 拆成「要在中冷器交出去的一截」与「留在气里带进增湿器的一截」,下条按绕组损、铁损、转子损、风摩损、轴承损、驱动器损六段拆开,两条共用同一条功率横轴(kW),工况 A 与工况 B 两组并列。图中一切数值均为教学假设值,⛔ 不对应任何平台,⛔ 不得照抄取用;第二支的内部分段比例为示意,须由供应商分项数据替换。
图2 从图上读三件事:① 第一支在两个工况下分别是 5.6 kW 与 11.8 kW、第二支约 1.7 kW,这个倍数本身就说明两支为什么不能合成一个数;② 第二支内部六段的分配随平台变,图上的分界线是虚线;③ 从工况 A 到工况 B 第一支翻了一倍多而第二支基本不变,说明两支的最恶劣工况不是同一个。图中一切数值均为教学假设值,⛔ 不对应任何平台,⛔ 不得照抄取用;第二支的内部分段比例为示意,须由供应商分项数据替换。

夹套负荷这一支的行业量级:50 kW 级燃料电池系统的夹套负荷常见落在 0.8~2.5 kW,多数量产平台在 1.5 kW 附近。⚠ 典型值,⛔ 不是验收依据;你的平台须实测确认。→ 拿到它的路:向供应商索取分项损耗(铜损/铁损/转子损/风摩/轴承/驱动器)与它们各自的标定工况点,⛔ 不要用一个「电机效率 95%」倒算——那会把低载点的风摩占比整块漏掉。

1.4 空气流量从电堆电流反推:一个乘错就偏低 9.5% 的地方

第一支热流的分子是空气流量,而空气流量不是由空压机定的,是由电堆要消耗多少氧定的。推导链只有四步:

  1. 阴极氧的摩尔消耗速率 = N_cell·I/(4F)(每摩尔 O₂ 对应 4 个电子);
  2. 乘 λ_air,得到实际供给阴极的 O₂ 摩尔速率;
  3. 除以干空气中氧的摩尔分数 x_O2,得到空气的摩尔速率;
  4. 乘干空气的等效摩尔质量 M_air,得到干空气质量流率。

合起来:

ṁ_a = λ_air·N_cell·I·M_air / (4F·x_O2) (摩尔路,x_O2 = 0.2095)

它有一条完全等价的写法(走质量路):

ṁ_a = λ_air·N_cell·I·M_O2 / (4F·y_O2) (质量路,M_O2 = 32.00 g/mol、y_O2 = 0.2315)

本课取的基础常数:F = 96485 C/mol(⛔ 不写 96500)、M_air = 28.96 g/mol(⛔ 不写 29)、M_O2 = 32.00 g/mol、x_O2 = 0.2095(摩尔分数)、y_O2 = 0.2315(质量分数)。

这里有一个会静默出错的配对:M_air 只能配 x_O2,M_O2 只能配 y_O2。你随时可以用一个数自查——两种正确配法都给出同一个常数:

  • M_air / x_O2 = 28.96 / 0.2095 = 138.2 g 空气 / mol O₂
  • M_O2 / y_O2 = 32.00 / 0.2315 = 138.2 g 空气 / mol O₂

而流传很广的一种混配写法 M_air/(4F·y_O2),算出来的是 28.96 / 0.2315 = 125.1,偏低 9.5%。

⇒ 今天就能用的自查动作:拿你手上那张表格或那段代码,把「摩尔质量 ÷ 氧分数」这一组算出来,看它是不是 138.2。不是 138.2,就是配错了——而配错之后算出的流量看起来完全正常(0.107 而不是 0.118 kg/s),没有任何一个数会显得离谱,中冷负荷会跟着偏低约一成。

用教学算例验一遍(教学假设值,⛔ 不对应任何平台):N_cell = 330、I = 500 A、λ_air = 2.0 ⇒ 氧消耗 = 330×500/(4×96485) = 0.4275 mol/s ⇒ ṁ_a = 2.0 × 0.4275 × 138.2 g/mol = 0.118 kg/s(118 g/s) ⇒ 错配式给的是 0.107 kg/s。

第二个常见错在 λ_air 的定义上:它是阴极空气化学计量比——供给阴极的 O₂ 摩尔数 ÷ 反应实际消耗的 O₂ 摩尔数。它不是燃烧学里那个同名量(那个的分母是理论空气量,不是氧消耗量)。引用供应商资料或任何外部文件里的 λ 之前,必须先核它是按 O₂ 定义还是按空气定义——这条口径与 O2-02 膜增湿器热湿管理与水平衡 逐字相同。也正因为这个字母在不同学科里指不同的东西,本课全程写 λ_air,⛔ 不裸写 λ。

1.5 「空压机功耗」有三个口径,报数必须带下标

供应商样本上写着一个「功率」,你的热账要用它——但它多半不是你要的那个数。本课把它拆成三个,全课不出现不带下标的「功耗」:

口径 定义 它服务哪一个判断 工况 A 算例
P_air(气动功) ṁ_a·c_p,m·(T_2 − T_1),即压缩机实际交给空气的功率 定中冷器尺寸——第一支热流的源头 11.1 kW
P_shaft(轴功) P_air + P_wind + P_bear 判风摩与轴承在轴上占多少(第 3 讲用) 约 11.5 kW
P_elec(电输入) P_shaft / (η_motor·η_inv) 算整车电耗与寄生功耗(去向 O2-05 燃料电池系统寄生功耗与净效率账:BOP 用电—产热的闭环);P_elec − P_air 才是夹套那一支 约 12.8 kW

⚠ 表中 P_shaft 与 P_elec 用了 η_motor·η_inv ≈ 0.90、P_wind + P_bear 合计约 0.4 kW,这两个是教学假设值,不对应任何平台。行业面上高速永磁电机在额定点常见 0.93~0.96、驱动器常见 0.96~0.98,但低载点显著更低。⚠ 典型值,⛔ 不是验收依据;你的平台须实测确认。→ 拿到它的路:向供应商索取效率 MAP,且它必须覆盖你的工况包络,⛔ 不是一个额定点数字。

P_air 已经把等熵效率造成的不可逆损失包含在内了——那份损失并没有跑掉,它就在出口空气的焓里。这是 1.2 那句「没有第三条出路」在符号层的写法。

两个方向的错都很常见,而且方向相反:

  • 漏算方向:只盯压缩机本体效率,把 P_elec − P_air 这一整块(本例约 1.7 kW)从冷却账上漏掉。驱动器尤其容易两头不认领——它「不是压缩机」,于是被排在压机热账外;它「不是电机」,于是又被排在电机热账外。而它常常与压机集成在同一个壳体上、共用同一套水冷夹套。
  • 高估方向:拿样本上的 P_elec 去算中冷负荷。本例里 12.8 相对 11.1,会把 Q_IC 高估约 15%,中冷器就选大了、前端风位也白占了。

⇒ 今天就能用的一张问询卡——向空压机供应商要数时,逐条问清这五件:

  1. 你给的这个功率是 P_air、P_shaft 还是 P_elec?含不含驱动器?
  2. 效率是等熵还是多变?(同压比下多变效率 η_poly 恒高于等熵效率 η_C,直接代进本课的式子会把 T_2 算低)
  3. 是 total-to-total 还是 total-to-static?本课一律取 total-to-total、按绝压比定义。
  4. 它标定在哪个工况点(流量、π_C、进气温度与绝压)?
  5. 分项损耗(铜损/铁损/转子损/风摩/轴承/驱动器)能不能分开给?

⚠ 前三条不核就直接收下的数,误差方向全部指向「温度更低、负荷更小」——也就是说,你不会被任何异常现象提醒。

1.6 一个不带工况的「发热量」是不可用的数

到这里可以下一条本课反复要用的结论:本课不出现一个叫「空压机发热量」的合计数。不只是因为它把两支合成了一个数,还因为它通常没有挂工况点。报任一支热流,都必须同时写明功率、π_C、环温(高海拔时还要写 p_1)。

同一台空压机在七个工况上,两支热流的量级完全不同,而且两支的比值也在变。七个工况是:

① 额定满载 ② 低载/怠速 ③ 快速变载瞬态 ④ 高温高湿 ⑤ 低温冷起动 ⑥ 高海拔 ⑦ 停机与吹扫

⚠ 别沿「功率大小」这一条线索去数工况——沿它数出来的是 ①②,然后就停了,而③⑥⑦这三类根本不在功率这条轴上:③ 是瞬态、不是任何一个稳态点;⑥ 变的是进气绝压;⑦ 的诉求方向与运行工况相反(要防冻、要防进气过冷)。

关键的一句:两支热流的最恶劣工况不是同一个。

  • Q_IC 的最恶劣点在额定满载 + 高环温 + 高海拔——那里压比需求最大,T_2 最高,气也最热最湿。
  • Q_jkt 与转子温度的最恶劣点可能出现在低速大扭矩或长时间低载高压比的点上:低载时 ṁ_a 小、Q_IC 随之小,但如果控制策略为了维持压比而保持较高转速,风摩损(按角速度 Ω 的三次方标度)不降,第二支的占比反而显著上升。

⇒ 用一个「额定点发热量」去定所有件,必然有一个件被定小。

高海拔这一条给个结构性判据:p_1 随海拔下降,若堆入口所需 p_2 不变,则 π_C 按 p_2/p_1 反比抬升 ⇒ 等熵温升 T_2s − T_1 与 Q_IC 同步抬升。⚠ 抬升幅度取决于该平台在高海拔是否降额运行(很多平台选择降额),所以本课不给统一的抬升百分比。→ 拿到它的路:把你平台的海拔工况点(p_1、允许功率)代进第 4 讲的算法链重算一遍,判定依据是整车高海拔试验。作为量级参照,乘用车/商用车燃料电池系统的 π_C 典型落在 1.5~3.0,额定点多数在 2.0~2.5。⚠ 典型区间,⛔ 不是验收依据。

⇒ 今天就能用的一张表:把上面七个工况列成行,把 Q_IC / Q_jkt / 转子温度列成列,逐格填「算过 / 没算过」。填完之后有两条纪律:① 没算过的格子,不得默认它比算过的更轻;② 每一列的最恶劣行各自单独找,⛔ 不允许三列共用同一行。这张表填完,你就知道自己手上那个「发热量」到底覆盖了几个格子。

1.7 交给下游的是三个量,不是一个温度

本课与 O2-02 膜增湿器热湿管理与水平衡(膜增湿器)的交界面很明确:中冷器空气侧出口条件 = 增湿器干侧进口条件。本课交出去的是一个三元组:

(T_IC,out, ω, p) ——出口温度、含湿量、该处绝压

为什么必须三个一起交:下游要判的是「会不会结露」,而露点 T_d 是 (ω, p) 的函数,温度只决定「有没有跨过它」。如果下游只收到一个温度,它就只能去猜环境含湿量、或者去猜绝压——两个猜法都会把露点算低,于是判成「不结露」,然后不设排水、不设出口温度下限、把中冷目标温度一路往低了定。这是本课要反复防的那类错,第 6 讲会把它拆到逐站。

三个量各自怎么来:

  • ω:由进气条件(T_1、RH、p_1)定,并且在整条压缩-冷却链上只要没有液态水析出就一个数都不变。压缩不改变含湿量,它只改变 p 与 T。
  • p:由压比与沿程压降给出(p_2 扣掉中冷器与管路的压降)。
  • T_IC,out:由中冷器的换热能力与冷侧条件定,第 5 讲讲怎么选、第 6 讲讲它的下界在哪。作为量级参照,中冷器出口目标温度常见落在 55~75 ℃,多数量产燃料电池系统在 65 ℃ 附近。⚠ 典型值,⛔ 不是验收依据;你的平台须实测确认。→ 拿到它的路:上界由 O2-02 膜增湿器热湿管理与水平衡 的堆入口相对湿度目标与增湿器有效度反推、并受增湿器材料上限约束,下界由第 6 讲的当地露点加裕度定,两者的交集才是你的目标带。

用工况 B 把「猜绝压」的代价量出来(教学假设值,⛔ 不作验收依据):进气 35 ℃/90% RH ⇒ ω = 0.0327 kg 水/kg 干气。交接点绝压取 195 kPa(abs)(出口 253 kPa 扣掉中冷器与管路压降后的教学取值),出口温度 70 ℃。

  • 按该处绝压算:T_d = 45.3 ℃ ⇒ 距 70 ℃ 还有 24.7 K 裕度。
  • 按环境大气压 101.3 kPa(abs) 算:T_d 只有 33.1 ℃ ⇒ 裕度被虚报成 36.9 K。

同一股气,同样的 ω,裕度差出 12.2 K,而且错的那一边永远偏安全。所以本课有一条硬规矩:报露点必须同时报该处的绝对压力,⛔ 不许单独出现一个露点数。

⇒ 今天就能用的交付规格——你交给增湿器/电堆负责人的那张纸上,至少要有这三行,且每一行都带绝压:

  1. T_IC,out = ___ ℃(工况点:功率 ___、π_C ___、环温 ___)
  2. ω = ___ kg 水 / kg 干气(写小数,⛔ 不写 g/kg)
  3. p = ___ kPa(abs)(交接断面在哪里也要写明)

最后点破一个直觉错误:很多人以为「压缩会把水挤掉,所以 ω 会降」。只要没有析出液态水并被排走,ω 一个数都不变。真正能改变 ω 的动作只有两个——中冷器里析出液态水并被排掉,或者增湿器跨膜加水。

本讲小结:空压机的热必须分成两支记账——第一支是压缩过程交给空气的功(P_air),它全额留在出口空气的焓里,只有中冷器这一条出路;第二支是固体件上的损耗,走水冷夹套。本课教学算例里第一支是第二支的三倍以上,且两支的最恶劣工况不是同一个。报数时三件事一起做:空气流量按 138.2 g 空气/mol O₂ 自查配对、「功耗」必须带 P_air/P_shaft/P_elec 的下标、任何一支热流都必须挂着工况点。交给下游的不是一个温度,是 (T_IC,out, ω, p) 三元组——少一个,下游就判不了结露。
