O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角）

课程代码 O1-08 · 板块 O 燃料电池（FCEV）总成与专题 / O1 电堆热管理 时长 约 3.0~3.5 小时（5 讲 + 1 次极化曲线走查与两口径对账实操） 适合对象 从纯电 / 内燃机方向转 FCEV 的工程师、燃料电池项目新人，以及需要与燃料电池团队对话的系统与项目管理岗 前置 无硬性站内前置（本课是 O 板块的入口课）；体系外前置（需自备）：会读化学反应式与摩尔量，懂电压、电流与串并联，知道气体分压与相对湿度是什么 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 O1-08 大纲的完整展开版

---

引言：同一台电堆，两本账，差出三成的散热器

某 FCEV 项目的前端散热器选型评审被打回。系统组按电堆规格书上的效率数折算废热、据此定散热器尺寸；热管理组按另一套口径复核，得到的产热大出三成量级（分母＝按液态水记账那本账里的产热）。会开了两轮，两边把算式逐行摊开对，结果是一件让人不太舒服的事：没有人算错。差别不在算术，在两本账对「生成的水算不算已经凝成液体」这件事给了两个不同的答案——而两份文件里，都没有写下自己用的是哪一本。整起争议的全部根因，就是这一句话的缺失。

转到 FCEV 项目上的第一周，卡住人的通常不是「电堆怎么造」，而是三张纸读不下去。第一张是电堆规格书：上面写着一个效率数，你要拿它折算废热，可它没说这个数是按哪把尺量出来的。第二张是一条 i-V 极化曲线：横轴电流密度、纵轴单片电压，你要在上面找出额定点、判断这台堆「今天为什么塌陷得更早」，可三段各自由什么支配、哪四项标注缺一项就不能跨堆比，纸上没人写。第三张是系统图：几十个方框连成一片，你要分清哪几条路必须有、哪些件归你、哪些件归别人。这门课把这三张纸拆开讲——⛔ 它不讲电堆怎么造，也一句定尺寸都不做。

学完你应当能做七件事：① 写出阴阳极两个半反应与总反应，并用法拉第定律从电流与片数估出氢耗与理论空气需求的量级；② 分清 E_rev / E_tn 与 HHV / LHV 两套口径，把同一台电堆的效率数与产热数在两把尺之间正确换算，并说清混用会偏多少、偏在哪个方向；③ 用 Nernst 方程判断温度与反应物分压把开路电压推向哪边、推多少量级，并解释实测开路电压（OCV）为何显著低于理论值、为何这不是故障；④ 在一张寿命初期（BOL）的极化曲线上标出活化 / 欧姆 / 浓差三段，说出各段主导机理，并判断哪个旋钮搬动哪一段；⑤ 按层序说清一片电池如何叠成一堆，说明串联带来什么后果，并解释逐片电压监测（CVM）为什么必须存在；⑥ 定义 λ_air 与阳极那两个容易混的 λ 口径、说清它们的区别，并画出「电堆 + BOP」四条路的系统鸟瞰图；⑦ 指出锂离子电池与 PEMFC 同名三类极化的三处根本不同，避免转岗时把 D1-01 动力电池产热机理与产热速率建模 的经验直接代入。五讲依次是：第 1 讲反应、三把电压刻度与两套效率口径；第 2 讲 Nernst 方程与开路电压；第 3 讲极化曲线三段读法与四个旋钮；第 4 讲从一片到一堆与 CVM 的由来；第 5 讲气体供给、λ 与系统鸟瞰交棒。

第一根钉子（口径钉）：任何效率数、产热数，不写基准就是废数。同一台电堆、同一个工作点，HHV 尺（产物按液态水记账）与 LHV 尺（产物按气态水记账）给出的产热是 1.28·P_el 与 0.92·P_el，差额 0.36·P_el 正是生成水的汽化潜热；两把尺上的效率则是 43.9% 与 52.0%，后者数值相对高约 18%（分母＝43.9%）。以上全部以单片电压 V_cell = 0.65 V 这一教学假设值算得，⛔ 该值不对应任何平台、不得取用。所以引用任何一个效率数或产热数之前，必须先问三件事：基准（HHV / LHV）＋ 产物相态 ＋ BOL / EOL；缺任何一项，那个数不能进任何一本账。⚠ 这里还埋着第二层陷阱：同一个差额 0.36 除以不同的分母，会得到 28%（分母＝HHV 口径产热 1.28）、39%（分母＝LHV 口径产热 0.92）、16%（分母＝HHV 口径输入化学能 2.28）三个都对、含义却完全不同的百分数——所以本课立一条硬约定：凡给百分比，必须把分母一起写出来，正文如此，图上也如此。两把尺的定义、显示约定与相互换算，本课第 1 讲设专节处理；O1-01 燃料电池电堆产热与水/热管理耦合 的产热记账按 HHV、B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 的整车热量账按 LHV，那两门课各自声明了自己的基准，⛔ 本课不替它们改口径，只把换算讲清楚。

第二根钉子（记账钉）：气量看电流，热量看电压。法拉第定律把电流直接翻译成物质流——每片、每 100 A，氢耗 1.04 mg/s、氧耗 8.29 mg/s、生成水 9.34 mg/s、理论干空气 35.8 mg/s，与电压一点关系都没有；而同一股电流放出的这份能量里，多少变成电、多少变成热，完全由单片电压 V_cell 定——(E_tn − V_cell) 那一段就是热。⇒ 两个轴各管一件事，⛔ 不得互串。全课都由这一条串起来：第 1 讲用它拆效率与产热；第 3 讲用它读极化曲线（纵轴是电压、横轴是电流，各管一件事）；第 4 讲用它解释 CVM 为什么必须逐片测（串联下各片电流相同，唯一有差别的量就是电压）；第 5 讲用它定 λ 的分母（分母只能是法拉第理论消耗量，只与电流和片数有关）。⛔ 这根钉子最常见的破功形态是按功率而不是按电流去算氢耗——同一功率下，电压低（高电流密度点，或衰减之后）需要的电流更大、氢耗更大，按功率折算会把供氢与再循环件系统性选小；正确的动作是先把功率折回电流，再进法拉第式。

先把本课最容易被读反的那句话摆到台面上：「Nernst 说升温把电压推低 ⇒ 那就把电堆冷却目标温度往低了设，借此提效率。」这个动作方向做反了，而它偏偏最容易被本课的听众做出来——第 2 讲会老老实实推出「温度升高、开路电压略降」，而读者手上正握着冷却回路目标出水温度这个旋钮，有能力也有动机立刻去拧它。用量级说话：Nernst 的温度项只管开路那一头，HHV 基准下 −0.85 mV/K，25℃ 到 80℃ 一共才 −47 mV（LHV 基准下更小，−0.23 mV/K、共 −13 mV；⚠ 温度系数本身也带口径）；而从开路走到工作点，以 V_cell = 0.65 V 这一教学假设值计，一片电池丢掉的是 530 mV 量级，前者不到后者的一成（分母＝530 mV）。升温真正的收益全在这 530 mV 里：反应动力学改善（活化段上抬）、膜导质子改善（欧姆段变缓）。在正常工作温区、且加湿到位的前提下，升温使整条极化曲线上移，工作点电压是升的，不是降的。⇒ 准确的说法只有一种：热力学 / 开路那一项不成立，动力学与欧姆那两项成立，且在工作点上后者主导。照读反的方向把冷却目标温度调低，会同时坏两件事：① 活化段与欧姆段一起变差，工作点电压掉，效率跟着掉；② 温度一低，阴极气体能携带的水汽变少，液态水更容易积在气体扩散层与流道里，浓差段的塌陷点提前——性能与水管理两头都变差，换来的只是几十 mV 量级的开路项。⚠ 反向也不能推成「越热越好」：高温端膜失水会让欧姆段重新变陡，温度窗口的上限由膜材料与水平衡定（归 O1-01 燃料电池电堆产热与水/热管理耦合、O1-03 电堆温度与温差均匀性控制），本课不给任何温度门限。这一条在第 2 讲专设一节点破，在第 3 讲的旋钮对照表里与「开路电压略降」并排写清两者为什么不矛盾，误区节再收一次口。

最后把边界划清。本课交付五件事：两个半反应与法拉第记账；三把电压刻度与两套效率口径的定义、显示约定与换算；Nernst 方程「判方向、估量级」的用法（含实测开路电压为什么低于理论值）；BOL 极化曲线的三段读法与四个旋钮的对照；电堆的层序构成、串联后果、λ 的定义，外加一张交棒用的系统鸟瞰图。本课明确不做的，逐项只给去向、不给限值：产热的绝对式记账、两笔账的拆分与水 / 热耦合 → O1-01 燃料电池电堆产热与水/热管理耦合；冷却回路与低电导率冷却液设计 → O1-02 电堆冷却回路与低电导率冷却液设计；电堆温度与温差均匀性 → O1-03 电堆温度与温差均匀性控制；低温冷启动、停机吹扫与整堆防冻 → O1-04 低温冷启动（-30℃）与自加热策略、O1-05 停机吹扫、保温与整堆防冻设计；催化层—气体扩散层—双极板的固体侧热阻链、面内各向异性导热与冷却流场板，以及夹紧力、接触热阻与密封比压的三方窗口 → O1-06 电堆内部传热路径与冷却流场板热设计；衰减、EOL 产热抬升与散热余量，以及把 CVM 当衰减表征用的门限与速率 → O1-07 电堆衰减与散热余量：从 BOL 到 EOL 的产热抬升与定尺寸；BOP 各部件 → O2-01 空压机冷却与进气中冷（空压机与进气中冷）、O2-02 膜增湿器热湿管理与水平衡（膜增湿器与水平衡）、O2-03 氢气循环泵/引射器与供氢温控（氢循环泵 / 引射器、供氢温控、吹扫逻辑，以及阳极两个 λ 口径的换算与选型落点）、O2-04 FCU/DCDC 与高压部件散热（FCU / DCDC 散热）；寄生功与系统净效率的闭环账 → O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环（本课的效率只到电堆级）；整车热量账、多回路排布与前端散热 → B2-04 燃料电池（FCEV）热管理架构与大散热量挑战、O3-01 FCEV 大散热量前端散热系统（低温差挑战）；冷却液电导率限值与在线管理 → O3-03 去离子器与冷却液电导率在线管理。标准同理：本课未独立核对过 GB/T 24548（燃料电池电动汽车 术语）、GB/T 24554（燃料电池发动机性能试验方法）与 IEC 62282 系列（燃料电池技术）中任何一份的原文，对它们只写标准号与用途去向，⛔ 一个条款、一个限值、一个具体分部号都不写；版次与年份以现行目录为准，引用前须核。⚠ 另有一类件本课明确不引——氢品质与整车氢安全——但「本课不引」不等于「不适用」，只是不在本课射程，它们的引用处在 O2-03 氢气循环泵/引射器与供氢温控 与 O3 模块。

⚠ 由此有三种读法会落空。一是来找可以直接抄进方案的数——本课凡带代入值的算例，输入与结果一律是教学假设值（单片电压 0.65 V/片、算例电堆 300 片、第 3 讲的极化曲线参数组），不对应任何平台，⛔ 禁止取用；而交换电流密度与 Tafel 斜率、面比电阻与极限电流密度、膜厚与铂载量与气体扩散层参数与活性面积、CVM 报警门限与单片偏差限值、空压机寄生功与系统净效率、吹扫周期与引射比、端部与中部的温差、冷却液电导率限值这些量，本课一个都不给数，只写「须由实测或电堆供应商规格确定」，或写明归上面列出的哪一门课。二是把它当电堆热设计课读——知道各层叫什么，不等于懂电堆热设计；热阻链、面内各向异性导热与冷却腔构型全在 O1-06 电堆内部传热路径与冷却流场板热设计，拿本课的层序图去做热设计必然缺量。三是把锂离子电池那套判据直接搬过来——同名的「浓差极化」在两边不是同一件事，载流子、反应物供给方式与失效后果三处都不同，第 3 讲末段会把它们摆开对照。本课能给你的不是数，是读懂那张规格书、那条曲线、那张系统图所需要的判据，以及一句在任何评审桌上都该问出口的话：这个数，是按哪把尺量的？

第 1 讲　反应、三把电压刻度与两套效率口径（HHV / LHV）

这一讲只回答一个问题：电压是从哪里丢掉的、丢掉之后变成了什么。听起来像是电化学的题目，但它落地的形态是一张散热器选型表——本课的典型案例里，两个组各自算得都没错，却差出三成量级的散热量，根子就埋在这一讲。走法是：先把后面所有数字都要靠的两张表钉在最前面（口径与符号约定 1.1、教学假设值 1.2），因为本课最贵的一类错误恰恰发生在「数字本身算对了、口径没说清」这一层；然后从两个半反应出发（1.3），用法拉第定律把电流翻译成物质流（1.4）；接着立起三把电压刻度（1.5），把两套效率口径的根子挖出来（1.6）并完成两把尺之间的换算（1.7）；最后三节划边界——本课只给比值不给绝对式（1.8）、引任何数之前先问基准（1.9）、以及本讲不碰什么（1.10）。

1.1 「1.18 V」在本课出现两次、含义完全不同——所以 E 类电压一律带 (基准, 温度) 双标注

是什么。本课会反复用到五个热力学电压值，它们必须以「符号 + 基准 + 温度」的完整形式出现：

本课统一写法	显示值	算得值	含义
E_tn(HHV, 25℃)	1.48 V	1.481 V	产物按液态水记账时的热中性电压
E_rev(HHV, 25℃)	1.23 V	1.229 V	产物按液态水记账时的可逆电压
E_tn(LHV, 25℃)	1.25 V	1.253 V	产物按气态水记账时的热中性电压
E_rev(LHV, 25℃)	1.18 V	1.184 V	产物按气态水记账时的可逆电压
E_rev(HHV, 80℃)	≈1.18 V	—	HHV 尺在 80℃ 的可逆电压（由温度系数线性外推，来源与一阶近似的边界见第 2 讲）

⚠ 表里最后两行数字完全相同、含义完全不同：一个是 LHV 尺在 25℃ 的可逆电压，另一个是 HHV 尺在 80℃ 的可逆电压。两者之间没有任何关系，只是恰好都舍入到 1.18。这就是本课把「(基准, 温度) 双标注」定成硬约定的直接理由——裸写一个「1.18 V」，读者无法分辨你说的是哪一个。

显示约定。全课电压一律显示到小数点后两位；上表「算得值」那一列只在这张表里出现这一次，此后正文、图、图注与生成脚本一律代入显示值，⛔ 舍入值与算得值不并存。表里 80℃ 那一行刻意不给算得值：它是线性外推出来的一阶近似，给三位会让它看起来比实际更硬。⚠ 顺带把这里用到的 80℃ 交代清楚——它取自电堆工作温度带 60~80℃ 量级（典型区间，与 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 同口径），本课只把它当作 Nernst 代入温度的背景，⛔ 不得当成任何平台的目标温度或控制门限（门限须由本项目自己确定）。

为什么这条约定要立在全课最前面。因为口径不是修辞问题，它会直接改变减法的结果。两位显示值之间做减法，只有当「显示值之差」与「真值之差」舍入到同一个两位数时才成立——不成立时，你造出的是一个第三个量，它既不是真值，也不是任何人的显示值：

减法	用显示值算	用算得值算	判定
E_tn(HHV) − E_rev(HHV)　1.48 − 1.23	0.25	0.252	✓ 可用——HHV 尺的可逆熵热段
E_tn(LHV) − E_rev(LHV)　1.25 − 1.18	0.07	0.069	✓ 可用——LHV 尺的可逆熵热段
E_tn(HHV) − E_tn(LHV)　1.48 − 1.25	0.23	0.228	✓ 可用——两口径差，即潜热项
E_rev(HHV) − E_rev(LHV)　1.23 − 1.18	0.05	0.044	⛔ 不可用——两位相减得 0.05，真值 0.04（⚠ 这一行连三位「算得值」也不能相减：1.229 − 1.184 ＝ 0.045，与由未舍入的 ΔG 直接算得的 0.0443 又差一档。前三行三位相减与真值一致，只有这一行不一致 ⇒ 舍入过的数一律不参与减法）

⇒ 所以本课不给 E_rev 的两口径差。这不是漏写：那个量在本课不承载任何判断（本课的效率与产热记账全部挂在 E_tn 上，见 1.7），而给它就必须同时端出一整套更高精度的值，那会让全课出现两套并存的数。⚠ 这条规则本身就是本课第一根钉子的现场演示——一个数是怎么记出来的，比它等于几更重要。

符号约定（E 家族）。本课全程使用下列写法，⛔ 不得裸写不带下标或不带标注的形式：

符号	定义	单位
E_tn	热中性电压，＝ −ΔH/(nF)；必带 (基准, 温度)	V/片
E_rev	可逆电压，＝ −ΔG/(nF)；必带 (基准, 温度)	V/片
E⁰(T)	Nernst 式里的标准态电压，数值上即该温度、该基准下的 E_rev（第 2 讲用）	V/片
V_cell	实测单片电压	V/片
N_cell	电堆片数	片
n	该反应转移的电子数，本课恒为 2	—
F	法拉第常数，96485 C/mol	C/mol
R	通用气体常数，8.314 J/(mol·K)	J/(mol·K)

⚠ 本课另有一组更容易丢下标的符号——λ 家族（λ_air、λ_H2,sys、λ_H2,stack-in），它们的约定在第 5 讲另设一处，因为要先讲清「阳极为什么会有两个口径」才说得明白；本讲只需先记住一条：正文中禁止出现不带下标的 λ_H2。⚠ 还有一处跨课的记法差异：O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环 把片数写作 n_cells，与本课的 N_cell 是同一个量，引用时说明一句即可。

易错点。⛔ 最常见的失守不是写错值，而是只抄一半标注——把「E_tn = 1.48 V」写进需求书却不写 25℃、不写 HHV，下游拿去和另一份按 LHV 写的规格书对比，两边都以为在说同一件事。⛔ 其次是把上表「算得值」那一列复制进别的文档：它在本课只出现这一次，作用是让你能复算，⛔ 不是可以到处引用的第二套值。

1.2 本课所有算例共用一组教学假设值——⛔ 一个都不许当成可取用值

是什么。要把一个机理讲清楚，就必须给出具体的输入值，否则算例做不出来、曲线也画不出来。本课因此显式声明一组教学假设值，全课共用：

量	取值	用在哪
单片工作电压 V_cell	0.65 V/片	本讲全部效率与产热算例；也是第 3 讲教学曲线的额定点电压
算例电堆片数 N_cell	300 片	只用于第 4 讲「一片跌下去，总电压掉多少」的可见度演算
极化曲线半经验模型参数组	E_oc、Tafel 斜率 b、交换电流密度 i₀、面比电阻 ASR、传质项两参数（取值在第 3 讲给出）	只用于生成第 3 讲的教学曲线

为什么必须显式声明而不是默默用。因为不给这组值，第 3 讲就画不出一条可读的极化曲线，第 4 讲也算不出「一片从 0.65 V 跌到 0.2 V、几百片的总电压只掉零点几个百分点」这个必须手算才有说服力的判据；但给了之后，它就有被当成「行业参考值」抄走的风险——而这几个量恰恰全是平台相关量。声明是唯一的解法：让它可算，同时让它不可取用。

工程量级。0.65 V/片落在单片工作电压的典型带 0.6~0.8 V 之内（典型区间，⛔ 端点不得当成「能做到」的承诺值）。这组值还被刻意标定过：第 3 讲的教学参数组使曲线在 i = 1.0 A/cm² 处恰好落在 0.65 V，与本讲算例用的电压对上，全课一个数贯穿——你在本讲算出的那个效率值，就是第 3 讲那条曲线额定点上的效率。

易错点。⛔ 正文与图注里凡出现由这组值算出的结果，都必须带着「教学假设值，不对应任何平台，⛔ 不得取用」这句声明一起走——包括 1.7 的 1.28 / 0.92 / 43.9% / 52.0%，以及第 4 讲那一串继承值。⛔ 尤其不得把第 3 讲参数组里的 Tafel 斜率、i₀、ASR 当成任何电堆的参数抄走：这三个量在本课是明确不给数的——i₀ 与 Tafel 斜率取决于催化剂、铂载量与表面状态，ASR 取决于膜厚、含水量、接触状态与流场设计，都须由实测或供应商数据确定。

1.3 先记死两条结论：水生在阴极侧，电子必须绕外电路

是什么。PEMFC 把一个总反应拆成了空间上分开的两个半反应，中间隔着一张只导质子的膜：

• 阳极（燃料侧）：H₂ → 2H⁺ + 2e⁻
• 阴极（空气侧）：½O₂ + 2H⁺ + 2e⁻ → H₂O
• 总反应：H₂ + ½O₂ → H₂O

反应真正发生的地方是催化层（厚度只有微米量级），不是流道、也不是膜本体。质子从阳极催化层穿过质子交换膜到达阴极催化层；电子被膜挡住——膜只导质子、不导电子——只能绕外电路走一圈到阴极，这一圈就是这台设备对外做功的全部。

为什么这两条结论要先记死。因为后面每一讲的关键判断都是从它们长出来的：

• 水生在阴极侧 ⇒ 把水带走的任务落在阴极那股空气身上（第 5 讲 λ_air 的第二个任务，也是 λ_air 必须显著大于 1 的两个理由之一）；⇒ 高电流下极化曲线的塌陷首先是阴极水堵，而不是催化剂不行（第 3 讲）。
• 电子必须绕外路 ⇒ 膜的隔电子能力一旦下降（内部微短路），那部分电子就在堆内白走了、不对外做功 ⇒ 这是第 2 讲讲「实测开路电压为什么低于理论值」时的一条成因。

工程量级。本节刻意不给任何速率、通量或温度数——它建立的是路径，不是量。要把路径变成量，得等 1.4 的法拉第定律。

易错点。⛔ 不要把「水生在阴极」推成「阳极不会有水」。膜两侧的水实际是双向流动的：质子过膜时会拖着水一起走（电渗拖曳，方向阳极→阴极），而阴极侧水多了又会靠浓度梯度反扩散回阳极，净方向随电流密度、温度与进气加湿状态而变。⚠ 这一整套属于水热耦合，归 O1-01 燃料电池电堆产热与水/热管理耦合，本课只写去向、⛔ 不给任何判据。

1.4 电流一进法拉第式就变成物质流——⛔ 最常见的错是按功率算氢耗

是什么。半反应式里的系数就是记账凭证：每 mol H₂ 交出 2 mol 电子，每 mol O₂ 收下 4 mol 电子。于是物质流与电流严格成正比，两条式子把电流直接翻译成质量流量：

ṁ_H2 = N_cell·I·M_H2/(2F)　　　　ṁ_air,stoich = N_cell·I·M_air/(4F·y_O2)

式子右边只有电流 I、片数 N_cell、几个摩尔质量与两个常数——V_cell 一个字都没出现。

为什么这是本课第二根钉子的前半句。「气量看电流」意味着：供氢件、氢再循环件、空压机的流量需求由电流定，与电堆当时的效率高低无关；电压只决定这股电流所放出的能量里，多少变成电、多少变成热（1.5 起讲）。两个轴各管一件事，这条判据一直用到第 5 讲——λ 的分母只能是法拉第理论消耗量，因此也只与电流有关。

工程量级。取一个便于心算的口径：每片、每 100 A，干空气基准，y_O2 取摩尔分数 0.2095，按 100% 法拉第效率（即忽略氢渗透与吹扫损失）。摩尔质量取 M_H2 = 2.016、M_O2 = 32.00、M_H2O = 18.015、M_air = 28.96 g/mol（干空气）：

量	算式	算得值	本课显示值
氢耗 ṁ_H2	100 × 2.016 / (2 × 96485)	1.045 mg/s	1.04 mg/s
氧耗 ṁ_O2	100 × 32.00 / (4 × 96485)	8.291 mg/s	8.29 mg/s
生成水 ṁ_H2O	100 × 18.015 / (2 × 96485)	9.336 mg/s	9.34 mg/s
理论干空气 ṁ_air,stoich	100 × 28.96 / (4 × 96485 × 0.2095)	35.82 mg/s	35.8 mg/s

质量守恒可以当场闭合校验：1.04 + 8.29 = 9.33 ≈ 9.34（差在显示舍入；用算得值 1.045 + 8.291 = 9.336 精确闭合）。由此还能读出一个常被问起的比例——化学计量下（λ = 1、干空气）空气与氢的质量比约 34：进堆空气的质量是氢的三十几倍，这解释了为什么阴极侧的管路、换热与噪声问题在系统里的分量远大于阳极侧。

易错点（两条，都点名）。

⛔ 第一条：按功率算氢耗。「这台堆多少千瓦，氢耗大概是多少」——听起来天经地义，做起来会系统性选小。同一个功率下，工作点电压越低（跑在高电流密度点上，或者到了寿命末期衰减之后），需要的电流就越大，氢耗也越大；按功率折算等于默认了一个乐观的电压。⇒ 本课的判据是：先把功率折回电流，再进法拉第式；折的时候用哪个电压，必须说清是 BOL 还是 EOL（EOL 电压更低、电流更大，这笔账归 O1-07 电堆衰减与散热余量：从 BOL 到 EOL 的产热抬升与定尺寸）。

⛔ 第二条：拿氧的质量流量去除以摩尔分数。干空气里氧的摩尔分数是 0.2095、质量分数是 0.232，中文里两个数都被念成「氧占空气两成」。ṁ_air 式里的 y_O2 站在 4F 旁边，它对应的是摩尔口径；如果拿上表那个 8.29 mg/s 的质量流量去除以 0.2095，会得到 39.6 mg/s，比正确的 35.8 mg/s 偏大约 11%（分母＝35.8）。质量口径的正确算法是除以质量分数：8.29 / 0.232 = 35.7 mg/s，与 35.8 一致（差在显示舍入）。⚠ 本课统一取 y_O2 = 0.2095；正文口语里的「氧占两成」只作定性描述，⛔ 不参与任何计算。⚠ 进气含湿时还要先从湿空气换算到干空气基准，这一步在动手做里会用到水蒸气饱和压力表或物性库。

1.5 三把刻度：E_tn 在上、E_rev 居中、V_cell 在下——中间那一段是可逆熵热，⛔ 不是能优化掉的损失

是什么。要把「电压丢到哪去了」说清楚，先得有一把尺。这把尺上有三个刻度，全部是每片的量（V/片）：

• E_rev = −ΔG/(nF)——热力学上这个反应最多能拿到的电功电压；
• E_tn = −ΔH/(nF)——「反应焓全部变成热、一点电都不发」所对应的电压，故称热中性电压；
• V_cell——实测的单片电压，落在两者之下。

三段差值各有各的名字，⛔ 不可混用：

区间	名字	它是什么
E_tn − V_cell	热	这一片电池放出的全部热（每单位电荷）
E_rev − V_cell	不可逆损失	活化、欧姆、浓差三类极化之和，第 3 讲逐段拆
E_tn − E_rev	可逆熵热	反应本身的熵变要求放出的那一份热，电流为零时它就存在

为什么这把尺是全课的基座。本课后面所有的记账动作，本质上都是「在这把尺上量一段」：效率是量 V_cell 占 E_tn 的比例，产热是量 (E_tn − V_cell) 这一段有多长。而它同时也是两套口径的定义源头——1.6 会说明，换一套口径，变的就是 E_tn 与 E_rev 这两个刻度的位置。

工程量级。HHV 尺：E_tn = 1.48 V、E_rev = 1.23 V，可逆熵热段 0.25 V/片。LHV 尺：E_tn = 1.25 V、E_rev = 1.18 V，可逆熵热段 0.07 V/片——两把尺的熵热段差了三倍多，这不是笔误：把生成水记成气态时，那部分汽化潜热连同它带来的熵变一起被移出了这本账。以教学假设值 V_cell = 0.65 V/片代入 HHV 尺，一片电池的账是：对外电功 0.65 V/片、不可逆损失 0.58 V/片、可逆熵热 0.25 V/片，后两段合起来 0.83 V/片就是热。⇒ 一片电池发出的热，和它发出的电是同一个量级的——这句话是整个 O 板块热管理问题的起点，也是 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 说 FCEV「大散热量」的来源。

易错点。⛔ 三把刻度的上下顺序不能记反：E_tn 在最上、E_rev 居中、V_cell 在下。记反了会得出「电压越高热越多」这种方向完全相反的结论。⛔ (E_tn − E_rev) 是可逆熵热——它不是损失、不因为设计做得好而变小、也不会因为催化剂更好而消失，把它当成「可以优化掉的那一部分」是方向性的错读。⚠ ΔG 与 ΔH 都随温度与产物相态变，因此 E_rev 与 E_tn 也随之变；本课全部 E_tn 与 E_rev 一律取 25℃ 值，这是本课的口径选择，⛔ 不是「它们与温度无关」——所以引用任何由它们算出的产热比值时，必须把温度一起声明。

1.6 【本讲专节】两套口径的根子只有一件事：生成水按液态还是气态记账

是什么。同一个反应 H₂ + ½O₂ → H₂O，产物那个「H₂O」到底记成液态水还是气态水，是一个记账选择；而不同的选择给出不同的 ΔH 与 ΔG，于是 E_tn 与 E_rev 全都跟着不同：

产物相态	口径名	ΔH°(25℃, 1 bar)	ΔG°(25℃, 1 bar)	E_tn = −ΔH/(2F)	E_rev = −ΔG/(2F)
液态水	HHV（高热值）	−285.83 kJ/mol	−237.13 kJ/mol	1.48 V	1.23 V
气态水	LHV（低热值）	−241.82 kJ/mol	−228.57 kJ/mol	1.25 V	1.18 V

（热化学数据为手册级来源，⚠ 引用前须核所用物性库或手册的版本。）

两者之差就是生成水的汽化潜热：285.83 − 241.82 = 44.01 kJ/mol，折到电压上正好是 E_tn 的两口径差 0.23 V/片（1.48 − 1.25）。「高热值 / 低热值」这两个名字也是从这里来的——把 ΔH 除以氢的摩尔质量，就得到氢的两个热值：HHV 141.8 MJ/kg、LHV 120.0 MJ/kg，两者相差 21.8 MJ/kg，与 0.23 V/片是同一件事的两种说法。

为什么两套口径都合法、而且都在用。因为车上生成的水实际是液气两态并存的，而且比例随工况变——温度高、λ_air 大、压力低，就有更多水以蒸汽形式随阴极尾气走掉；反过来就有更多水在堆内或下游冷凝。任何一套口径都只是记账的两端，都不完全等于现实。⇒ 所以问题从来不是「哪一套对」，而是「有没有声明用的是哪一套」。这一点在站内可以直接查证：O1-01 燃料电池电堆产热与水/热管理耦合 声明了自己一律按 HHV 记账，B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 声明了自己一律按 LHV——那两门课各自声明了自己的基准，而两把尺之间的换算落在本讲（1.7）。

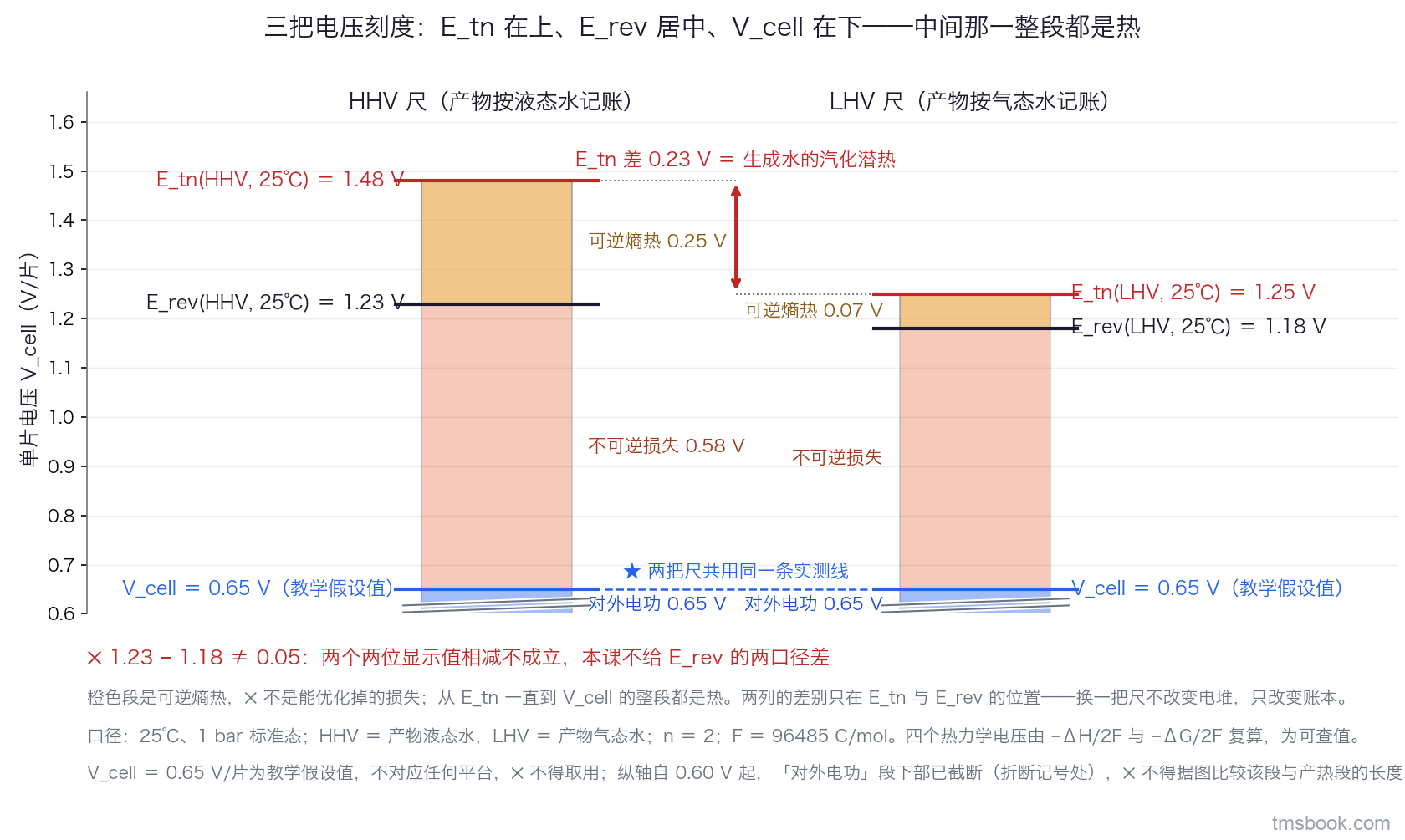

易错点。⛔ 不要把「LHV 口径不计潜热」误读成「那部分热不存在」。它存在，只是被记在了另一本账上——它随阴极湿排气以水蒸气的形式离开电堆，不进入冷却液。本课典型案例的整改第二条，做的正是把这一部分单列扣除。⛔ 也不要以为换一把尺就改变了电堆：换尺子只改变账本。图3 里 V_cell 是同一条实测线，两列变的只有 E_tn 与 E_rev 的位置。

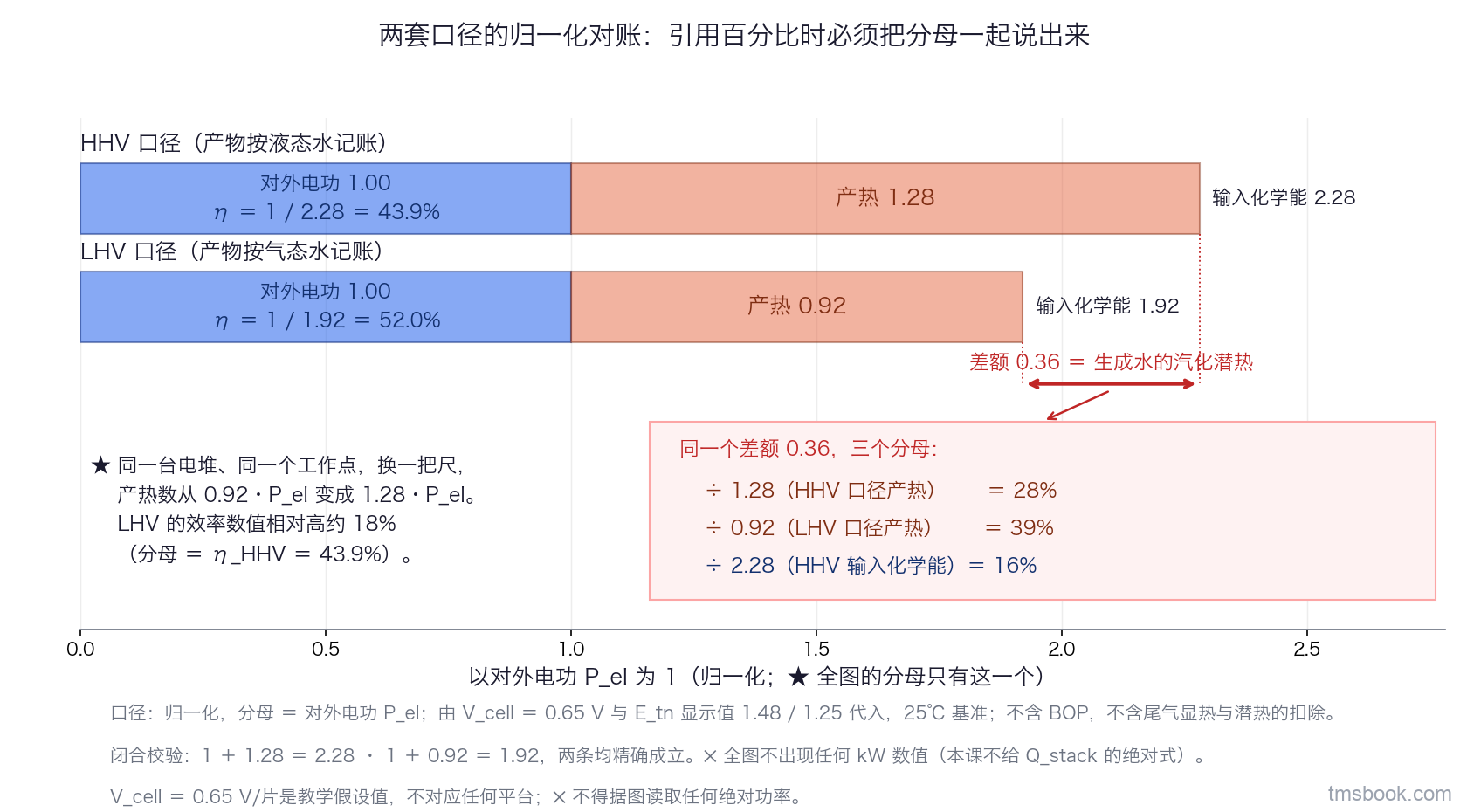

1.7 换一把尺，产热从 0.92·P_el 变成 1.28·P_el——⚠ 同一个差额除以不同分母，得到三个不同的百分数

是什么。把 1.5 那把尺变成可以直接用的记账工具，只需要两个无量纲的比值：

η_cell = V_cell / E_tn　　　　Q / P_el = (E_tn − V_cell) / V_cell

前者是电堆级效率，后者是「每发 1 份电，同时放出多少份热」。以教学假设值 V_cell = 0.65 V/片代入（25℃ 基准、电堆级、不含 BOP、也不含尾气显热与潜热的扣除）：

口径	E_tn	η_cell	Q/P_el	输入化学能/P_el
HHV（产物液态水）	1.48 V	43.9%	1.28	2.28
LHV（产物气态水）	1.25 V	52.0%	0.92	1.92

闭合校验当场可做：1 + 1.28 = 2.28、1 + 0.92 = 1.92，两行都精确闭合。

为什么这一节值得单列。因为两套口径之间的换算必须有一个统一的落点，否则同一台电堆会在不同文件里长出两个互不相认的产热数，而谁也说不清该信哪一个。同一台电堆、同一个工作点，只是换了一把尺：效率数在 LHV 尺上的数值比在 HHV 尺上相对高约 18%（52.0 / 43.9 = 1.184，也就是口语里说的「约两成」），产热数则从 0.92·P_el 变成 1.28·P_el——两者相差 0.36·P_el，而这 0.36 正是生成水的汽化潜热在这本账上的份额。

工程量级。★ 这里是本节最要紧、也最容易在会议桌上吵起来的一句：0.36 这个差额，除以不同的分母，会得到三个都对但完全不同的百分数——

分母是什么	算式	结果	这句话该怎么说
HHV 口径产热 1.28	0.36 / 1.28	28%	「潜热项占 HHV 口径产热的三成量级」
LHV 口径产热 0.92	0.36 / 0.92	39%	「相对 LHV 口径产热高出约四成」
HHV 口径输入化学能 2.28	0.36 / 2.28	16%	「占输入化学能的一成半量级」

⇒ 凡给百分比，必须把分母一起说出来。这不是学究气：会议室里 A 说「差三成」、B 说「差四成」，两人都没算错，吵的是分母。图上也必须把分母画出来，⛔ 不许让百分数浮在没有分母的地方。

易错点。⛔ 拿 LHV 口径的效率数去套 HHV 口径的产热式 ⇒ 算出的热偏小，散热器会选小。⛔ 把 HHV 口径算出的产热当成「全部落在冷却液上」⇒ 散热器会放大约三成（分母＝HHV 口径产热 1.28）——因为那部分潜热其实随阴极湿排气走了。⚠ 这两个方向相反的错法，源自同一件事：数字被抄走了，基准没被抄走。1.9 给出防它的动作。

1.8 本课只给比值式，⛔ 不出现 Q_stack 的绝对式

是什么。1.7 交出的两个工具，η_cell 与 Q/P_el，全部是无量纲的比值。把片数与电流乘进去、得到一个以千瓦计的绝对产热，以及把这份热进一步拆成「可逆熵热 + 不可逆极化热」两笔账的做法，是 O1-01 燃料电池电堆产热与水/热管理耦合 的正文，⛔ 本课不把它立成工具式。

为什么要卡这一刀。不卡，两门课就会各写一遍同一件事，而两边的口径迟早漂开——本讲的典型案例正是「同一台电堆两本账」的现场，如果连讲义本身都出现两套写法，这门课就成了它自己要防的那个问题的实例。射程划清的收益很实在：读者知道「要算绝对值就去 O1-01 燃料电池电堆产热与水/热管理耦合」，而不是在两处各抄半句、拼出一个第三种算法。

工程量级。以 V_cell = 0.65 V（教学假设值）计，HHV 尺 Q/P_el = 1.28、LHV 尺 0.92——这两个无量纲数就是本课能交出的全部。要变成瓦数，需要该工作点的电功率，而那属于具体平台的数据。

易错点。⛔ 典型案例一节里会出现一个绝对式，那是作为争议另一方所使用的口径被引述的，它归 O1-01 燃料电池电堆产热与水/热管理耦合，⛔ 不是本课的工具式。⛔ 动手做第三步要你算产热时，走的路径是「先用本课的比值，再乘以额定点电功率」，⛔ 不许在本课里把绝对式立成工具。⚠ 另有一条方向性纪律，案例节会展开：按 HHV 口径算出的产热隐含「生成水全部在堆内冷凝」，因此它是进入冷却液那份热量的上界而不是等号——⛔ 不得反向拿它当下界用。

1.9 引用任何效率数或产热数之前先问基准——缺基准的数按无效处理

是什么。这是一条可以当场执行的纪律：规格书、需求书、仿真输入里的每一个效率数与产热数，必须带三项标注——

• ① 基准：HHV 还是 LHV；
• ② 产物相态：这个数把生成水记成了什么状态；
• ③ BOL / EOL：它是寿命初期的数还是末期的数。

三项缺任何一项，那个数不进任何一本账。

为什么这么硬。因为不带标注的数在两个部门之间传递时，接收方会按自己习惯的口径去解读——而两种解读在散热量上差出三成量级（分母＝HHV 口径产热 1.28）。更麻烦的是这类偏差不会在算术层暴露：两边各自的计算全对，谁也查不出对方哪一步错了，只有到评审桌上两个结果撞在一起才发现，那时返工代价最大。本课的典型案例就是这么一起。

工程量级。⛔ 本课不给任何具体电堆的效率数——那是平台相关量，取决于电堆产品、工作点与衰减状态，须以供应商规格与实测为准。本课能给的是换算关系（1.7）与提问清单（本节），不是取值。

易错点。⛔ 「先问基准」不是嘴上问一句就完事——追问要落到文件上：那个数写在哪一份文件的哪一栏、是谁给的、按哪一套记的、复核时用什么反算。⛔ 也不要以为口径只有 HHV / LHV 这一对：第三项 BOL / EOL 同样是口径，同一台堆在寿命末期的单片电压更低，Q/P_el 这个比值会跟着抬上去，这笔账归 O1-07 电堆衰减与散热余量：从 BOL 到 EOL 的产热抬升与定尺寸。⚠ 讲到站内两处已有的口径事实时，措辞要准确：O1-01 燃料电池电堆产热与水/热管理耦合 与 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 各自声明了自己的基准——⛔ 不要说成「它们已经讲透了换算」，换算的落点在本讲。

1.10 本讲的效率只到电堆级，边界画在「热变成了什么」这一步之前

是什么。本讲的射程有两层边界，都要说死。

第一层——效率只到电堆级。本课的 η_cell = V_cell/E_tn 只看单片电压对热中性电压的比，分子分母都在电堆这一层。把电堆毛功率减去全部 BOP 耗电之后得到的系统净效率，是另一本账，归 O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环。

第二层——本讲不碰的四类内容。整车热量账、多回路排布与前端散热（B2-04 燃料电池（FCEV）热管理架构与大散热量挑战、O3-01 FCEV 大散热量前端散热系统（低温差挑战））；水热耦合、电渗拖曳与反扩散（O1-01 燃料电池电堆产热与水/热管理耦合）；热从催化层经 GDL、双极板导出去的固体侧热阻链（O1-06 电堆内部传热路径与冷却流场板热设计）；电堆内的温度与温差均匀性（O1-03 电堆温度与温差均匀性控制）。

为什么系统净效率必须单独算。因为寄生功「既减分母又加分子」——空压机、氢循环泵、水泵、风扇耗掉的电要从对外净输出里扣走（分子变小），而它们自身的发热又加进整车热负荷（另一本账变大）。这个闭环不单独算，两头都会错，而且错的方向都是偏乐观。

工程量级。⛔ 本课不给 BOP 总功耗的任何数值或占比，也 ⛔ 不给「系统效率比电堆效率低多少」这类差值——那需要 BOP 的功耗数据，属 O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环 的射程；本课只写去向、不给数。

易错点。⛔ 拿电堆级效率去做整车能耗或续航估算，会系统性偏乐观。⛔ 讲到「热去哪了」时最容易顺手多说一句「冷却液带走多少、排气带走多少」——那是 O1-01 燃料电池电堆产热与水/热管理耦合 的实测分账法与 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 的整车账，本讲只到「(E_tn − V_cell) 这一段是热」为止。⚠ 边界不划清，这门课就会变成 O1-01 燃料电池电堆产热与水/热管理耦合 与 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 的缩水版，三门课互相重复，而重复的两处口径迟早会漂开。

⇒ 本讲到此，本课的记账语言已经齐了：口径与符号钉死了、教学假设值声明了、从电流通向物质流的那条路打通了、三把电压刻度立起来了、两套口径的定义与换算也交出来了。但这些全部是在某一个电压值上做的静态记账——V_cell = 0.65 V 是被当作已知输入代进去的。第 2 讲开始问它是怎么来的：先回到电流为零的那一头，看看热力学允许的最高电压会被温度与分压推向哪边、推多少，以及为什么实测的开路电压总比理论值低上百毫伏——而那并不是故障。
