O1-03 电堆温度与温差均匀性控制

课程代码 O1-03 · 板块 O 燃料电池（FCEV）总成与专题 / O1 电堆热管理 时长 约 3.5 小时（6 讲 + 1 次流量分配与闭环控制设计实操） 适合对象 系统 / 控制工程师；电堆热管理控制策略与标定人员（必修） 前置 O1-01 燃料电池电堆产热与水/热管理耦合（产热的空间分布是本课的输入）；O1-02 电堆冷却回路与低电导率冷却液设计（回路、流量与泵是本课的执行手段）；A3-01 换热器传热基础：ε-NTU 法与 LMTD 法；L7-01 测量技术：热电偶/红外/PIV/流量测量；L7-03 试验数据分析与不确定度评估 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 O1-03 大纲的完整展开版

---

引言：温度这一侧全是绿灯，而出口那一区的片子在持续掉电压

某氢燃料电池商用车项目的电堆台架上，热这一侧的两个数长期都在设计带里：冷却液进出口温差稳定，出堆温度也没有靠近膜的温度上限。按当时的验收表，「温度均匀性」这一栏是打勾的。而同一台架的单片电压巡检（CVM）曲线上，靠近冷却液出口那一区的若干片电压持续低于全堆均值，且这个偏差随运行时数缓慢拉大。停机拆检后确认的成因在流量侧：集流/分流歧管末端那几条流道的流阻偏大，分配到的冷却液流量不足，那一小片区域长期运行在比其余部分更高的温度上，膜的化学降解在那里被提前推快了。⇒ 这件事里最值得停下来看的不是「哪个零件做坏了」，而是另一句更难受的话：从头到尾，没有任何一个温度测点看得见它。一个车用电堆由几十到几百片单电池串联而成（典型），而热这一侧只有进出口两支热电偶在说话。

为什么看不见？因为进出口温差是一个混合后的量。几百条并联支路的出口在集流腔里汇成一股，某一条支路的超温在这里被其余支路的流量稀释掉了——它不是被测小了，是被平均掉了。进出口温差真正有可观测性的对象只有两件事：单片沿流道方向的温升，以及流量相对于热负荷够不够充裕；而「片与片之间差多少」是另一个维度上的量，两个进出口测点在原理上就不承载这个信息。⇒ 这不是分辨率不够、多加一位小数就能补上的精度问题，是可观测性缺失：一个量在这套测点布置下压根不出现，再准的表也读不出来。所以本课从一开始就要求把「温度均匀性」这个词拆成两个互不替代的量：沿流道方向（片内）的温升，和片与片之间（堆向）的离散。它们由不同的机理产生、要用不同的手段观测、也要靠不同的执行器去治。为了不让这两件事在符号上继续混着写，全课统一两个记法：整堆冷却液进出口温差记作 ΔT_stack（单位 K），单条并联流道内的进出口温升记作 ΔT_channel（单位 K）；⛔ 全课不裸写不带下标的 ΔT。（⚠ 这里的 ΔT_stack 指的是进出口温差 T_out − T_in，⛔ 不是「整堆集总温度的变化量」——后者全课一律写成 dT_stack/dt，见第 3 讲。）

★ 全课要反复敲的钉子有两条。第一条在设计侧：并联流道按流阻分配流量，不按几何对称分配——歧管画得再对称、支路截面做得再一致，只要各支路从入口到出口的总流阻不等，流量就不等，温差就跟着来；等阻力设计追求的是流阻一致，不是尺寸对称。第二条在观测与控制侧：ΔT_stack 与片间一致性是两个可观测量，各有各的传感器，不许互相替代；同样地，ΔT_stack 与出堆温度构成的是一对双回路而不是替代关系——泵按 ΔT_stack 调总流量（管的是流量相对热负荷够不够），旁通阀与风扇按出堆温度调散热（守的是膜的温度上限），两条回路各守各的边界，谁也不能替谁下班。

⚠ 与钉子配对的还有一条反钉子——本课最容易被读反、并因此做出方向相反动作的那一条。读者很容易把「温度均匀性验收」理解成「把进出口温差控小就算合格」，于是在传感器布点方案评审上把中段测点砍掉、不上 CVM 电压离散度这条判据，只把 ΔT_stack 一个数写进验收表；顺着同一条误解再走一步，就是把目标温度往低了压，以为温度越低越安全。这两个动作的方向都是反的：前者把唯一能看见局部超温的那双眼睛主动关掉了——ΔT_stack 越小，反而越像「一切正常」；后者会把电堆推向水淹一侧，因为目标温度窗口从来不是「散热越充分越好」，它是水热折中的执行层（承接 O1-01 燃料电池电堆产热与水/热管理耦合）。⛔ 记住这句话的形状：ΔT_stack 合格与片间一致性合格，是两张互不替代的答卷；只交前一张，不等于后一张也是绿的。

本课要建立四项判断力：① 能解释影响电堆温差均匀性的三类因素——沿流道方向的产热与换热耦合、歧管与并联支路间的流量分配、端板边界效应，并说清局部电流密度不均是如何放大它们的；② 能用流量与换热的基本关系，由给定热负荷估算出进出口温升的量级，并知道这个量级对流量有多敏感；③ 能设计一套「目标温度 + 温差带宽」的闭环控制逻辑，说清变频泵与旁通阀各自的反馈量、执行量与响应带宽；④ 能判断温度不均对膜寿命与一致性衰减的影响方向。六讲依次落地：第 1 讲把温差不均拆成可追责的几类成因；第 2 讲讲流量分配设计，把「等阻力歧管」从一句口号还原成并联流阻网络的算法；第 3 讲讲整堆温度闭环，说清双回路的分工，以及加减载这类动态工况下的响应滞后与超调从哪来；第 4 讲讲温度不均如何折算成寿命与一致性的代价，把「木桶效应」讲成可判断的机理链；第 5 讲讲电堆测温的硬约束——热电偶必须绝缘、且不得破坏密封面与装配压力分布，以及各观测手段各自的可观测性边界；第 6 讲讲怎么从有限测点走到可验收的结论：模型反演、典型故障识别，以及与控制策略、标定的对外接口。⚠ 两条边界先说在前面：板级与片内的导热路径、流场板与端板本身的热设计不在本课，见 O1-06 电堆内部传热路径与冷却流场板热设计；衰减反过来抬高产热、吃掉散热余量的那一向也不在本课，见 O1-07 电堆衰减与散热余量：从 BOL 到 EOL 的产热抬升与定尺寸。

第 1 讲　温差不是一个量：两个正交方向、四类成因，一个旋钮压不动四类

评审桌上问「电堆的温差控制得怎么样」，最常见的回答是报一个数——进出口温差多少 K。这个回答有两处经不起追问。第一，它报的那个量不是被问的那个量：进出口温差是回路上的量，而「温差均匀性」在电堆里至少有两个互相正交的方向，回路那个量对其中一个方向几乎没有可观测性。第二，就算把方向说清了，温差也不是一个可以「调好」的单一对象——它由四类成因叠出来，四类里有一类在任何一台健康电堆上都存在、且与缺陷无关，另外三类各自动能量平衡的不同项，方向还不全一样：有的让局部偏热，有的让局部偏冷。

这一讲要立起本课的第一根钉子：温差是两个正交方向上的两个量，四类成因每一类只动其中一项，⇒ 观测手段与治法必须按成因分派，⛔ 不存在一个能同时压住四类的全局旋钮。七节的走法是：先把四个长得一样、单位也一样的温差量分开并定死符号（1.1）；再把单片的稳态能量平衡摆出来，说明本讲的四类成因是从这个骨架上数出来的、不是从经验里凑的，以及骨架上还有一项本课不展开（1.2）；然后逐项讲——沿流道的产热-换热耦合为什么让后端天然更高，以及它的量级恰好就是回路的进出口温差（1.3）；产热本身也是分布量，局部电流密度不均把「均匀产热」这个前提也拿掉（1.4）；并联支路按流阻分配流量，制造公差在三次方以上的幂律里被放大（1.5）；端板那一端是方向相反的一类，端部偏冷（1.6）；最后合成一张四类成因的定位表，并交出本讲的反钉子（1.7）。

⚠ 开讲前先把本讲的数字形态说死。本讲带代入值的算例，输入与结果一律是教学假设值，它们存在的目的是让各项之间的量级关系有一把尺可量，⛔ 不对应任何平台、任何产品，不得取用。具体地：电堆的温度门限与温差门限，本讲一个都不给——门限属平台相关量，须由本项目的取样统计与验证结果确定；局部电流密度分布、端部影响的片数与下垂深度、制造公差的实际带宽，本讲同样一个数都不给，只给它们与温差之间的代数关系与方向。本讲承接 O1-01 燃料电池电堆产热与水/热管理耦合 的产热账口径（25℃ / HHV，E_tn = 1.48 V/片），并承接 O1-02 电堆冷却回路与低电导率冷却液设计 第 2 讲那一组回路算例的假设值（冷却液侧热负荷 50 kW、c_p = 3.5 kJ/(kg·K)、总质量流量 1.79 kg/s），⛔ 本讲不重推、不改精度。⚠ 其中 50 kW 是本讲直接设定的教学假设值，⛔ 它不是由 O1-01 燃料电池电堆产热与水/热管理耦合 那个 74.7 kW 的上界扣算出来的——那个数带着「上界」的方向性声明，⛔ 不得反向使用。

1.1 「温差均匀性」这五个字底下压着四个不同的量，它们单位相同、⛔ 互相测不出

是什么。电堆上带「ΔT」名头的量至少有四个，单位都是 K，写在纸上长得一模一样，但它们量的是四件不同的事、卡在四个不同的地方。本课全程按下表分开写，⛔ 正文中禁止裸写不带下标的 ΔT：

符号	它量的是什么	主轴方向	单位
ΔT_ip	单片面内温差：同一片双极板上最高温点与最低温点之差，主轴是沿流道方向（进口角→出口角）	垂直于堆轴的片平面内	K
ΔT_c2c	片间温差：整堆几百片里最热的一片与最冷的一片之差	沿堆的装配轴向	K
ΔT_stack	回路进出口温差：冷却液出堆总管温度减进堆总管温度	不是堆内的分布量，是回路上的一个标量	K
ΔT_channel	单条并联流道的进出口温升：某一条流道自己的出液温度减进液温度	沿该条流道	K

为什么必须分开。前两个是正交的：ΔT_ip 是在一片之内量的，ΔT_c2c 是跨片量的。一台电堆完全可以片间温差很小（几百片彼此温度一致）而每一片自己面内温差很大，也可以反过来。⇒ 两个量互相测不出、⛔ 互相不可替代、⛔ 也不可比大小——它们由不同的成因主导，也由不同的手段观测。

第三个量 ΔT_stack 更要单独看待：它是各条流道出液混合之后的结果。混合是一个求平均的动作，而平均会把离散抹掉——这一点在 1.5 会用一个可手算的算例钉死。⇒ ΔT_stack 与 ΔT_channel 只在一个理想条件下相等：所有并联支路的流量与产热都完全均匀。一旦不均匀，ΔT_stack 是各支路的流量加权平均，而 ΔT_channel 是各支路各自的值，两者的关系是「平均值 vs 分布」，⛔ 不是同一个量。

易错点。把这四个量中的任意两个当成一个来用，是本课全程要防的第一类错。最常见的形态是拿 ΔT_stack 去代表 ΔT_c2c——两个测点去判几百片的离散度。这条错法的完整论证（为什么它在原理上就不成立、该用什么代替）是第 5 讲的正文，本讲只需要记住一件事：它们是四个量，不是一个量的四种叫法。

1.2 四类成因不是凑出来的，是从单片稳态能量平衡的四项上数出来的

是什么。取电堆里某一片上的一小块微元，稳态下它的温度由一个平衡决定：这块微元自己产的热，必须全部走掉。它只有三条出路，加上产热这一项，一共四项：

(源项)　　　　局部产热 q̇''(x, y)　＝ 　　(输运项)　　　被流过的冷却液带走的那一份　＋ 　　(内部扩散项)　沿板面横向导给邻近区域的那一份　＋ 　　(边界项)　　　沿堆轴向导向端部、并最终散失到环境的那一份

为什么要先摆这个骨架。因为「温差从哪来」这个问题，如果沿着经验线索去数——先想到冷却不均、再想到堵塞、再想到装配——数出来的东西看起来是完整的，而漏掉的那一类不会以「少了一条」的形式暴露，它是整类不出现。摆出平衡式之后，全集就变成一件可以逐项核的事：每一项都可以不均匀，每一项不均匀都会在温度场上留下一个形状不同的印子。⇒ 本讲的四类成因，就是这四项各自的不均匀（其中输运项因为「沿程」与「支路间」是两种完全不同的机制，拆成两条）：

平衡式里的哪一项	它不均匀时对应哪一类成因	讲在哪
输运项 · 沿单条流道的沿程累积	冷却液一路吸热、自身升温，换热推动力沿程下降 ⇒ 后端天然更高	1.3
源项	局部电流密度不均 ⇒ 局部产热放大	1.4
输运项 · 支路之间的分配	并联流道按流阻分配流量，制造公差与局部堵塞造成离散	1.5
边界项	端板与端部的散失路径 ⇒ 端部偏冷	1.6
内部扩散项	板内横向导热把不均匀性抹平的能力	⛔ 本课不展开，见 O1-06 电堆内部传热路径与冷却流场板热设计

⚠ 最后一行必须显式写出来，⛔ 不许因为本课不讲就让它从表里消失。内部扩散项是唯一一个反向的项——前四项制造不均匀，它抹平不均匀。它的能力取决于板材（石墨板 vs 金属板）、板厚与接触状态，那整条固体侧热阻链是 O1-06 电堆内部传热路径与冷却流场板热设计 的正文。本讲对它只给一个方向性判断：它只会把 ΔT_ip 压小，不会把它放大；至于压小多少，本课不给，也不许拿一个假定的抹平量去修正本讲的估算结果。

⚠ 上面这张「四项 + 一项」的骨架是本课按能量平衡归纳出来的组织方式，⛔ 它不是某一份标准的既有条款，引用时须说明出处是本课。

1.3 后端天然更高不是缺陷，是稳态解的形状——而它的量级恰好就是回路的进出口温差

是什么。冷却液沿一条流道从进口走到出口，一路在吸热，自身温度单调上升。而局部换热带走热量靠的是板壁与冷却液之间的温差（换热推动力）：

q̇''(s) = h · [T_plate(s) − T_coolant(s)]

⇒ 在 h 与 q̇'' 都沿程不变的理想情形下，方括号里那一截是个常数，而 T_coolant(s) 在往上走 ⇒ T_plate(s) 只能跟着往上走。这条结论有一个很重要的性质：它不需要任何缺陷。产热完全均匀、流量完全均匀、制造完全无公差、一点堵塞都没有——板温沿流道方向仍然是一条上升线。它是稳态解的形状，不是故障的征候。

为什么它的量级值得单独算一遍。把 h 与 q̇'' 沿程不变这个理想情形写成两段：板温相对冷却液抬高的那一截（记 ΔT_wall = q̇''/h，沿程为常数），加上冷却液自己沿程升的那一截（就是 ΔT_channel）。⇒ 面内最高温点在出口端、最低温点在进口端，两者之差是：

ΔT_ip = [T_coolant(出口) + ΔT_wall] − [T_coolant(进口) + ΔT_wall] = ΔT_channel

★ 在这套理想条件下，单片面内温差恰好等于该条流道的进出口温升，那个常数偏移 ΔT_wall 被完整地减掉了。这条结论把两件常被当成不相干的事拴在了一起：回路上那个看起来只关系到「泵要多大」的进出口温差，直接设定了单片面内温差的量级。O1-02 电堆冷却回路与低电导率冷却液设计 第 1 讲说「允许的回路进出口温差被电堆的均匀性要求压小、它站在流量式的分母上」——按住那个分母的是谁？就是这条式子。

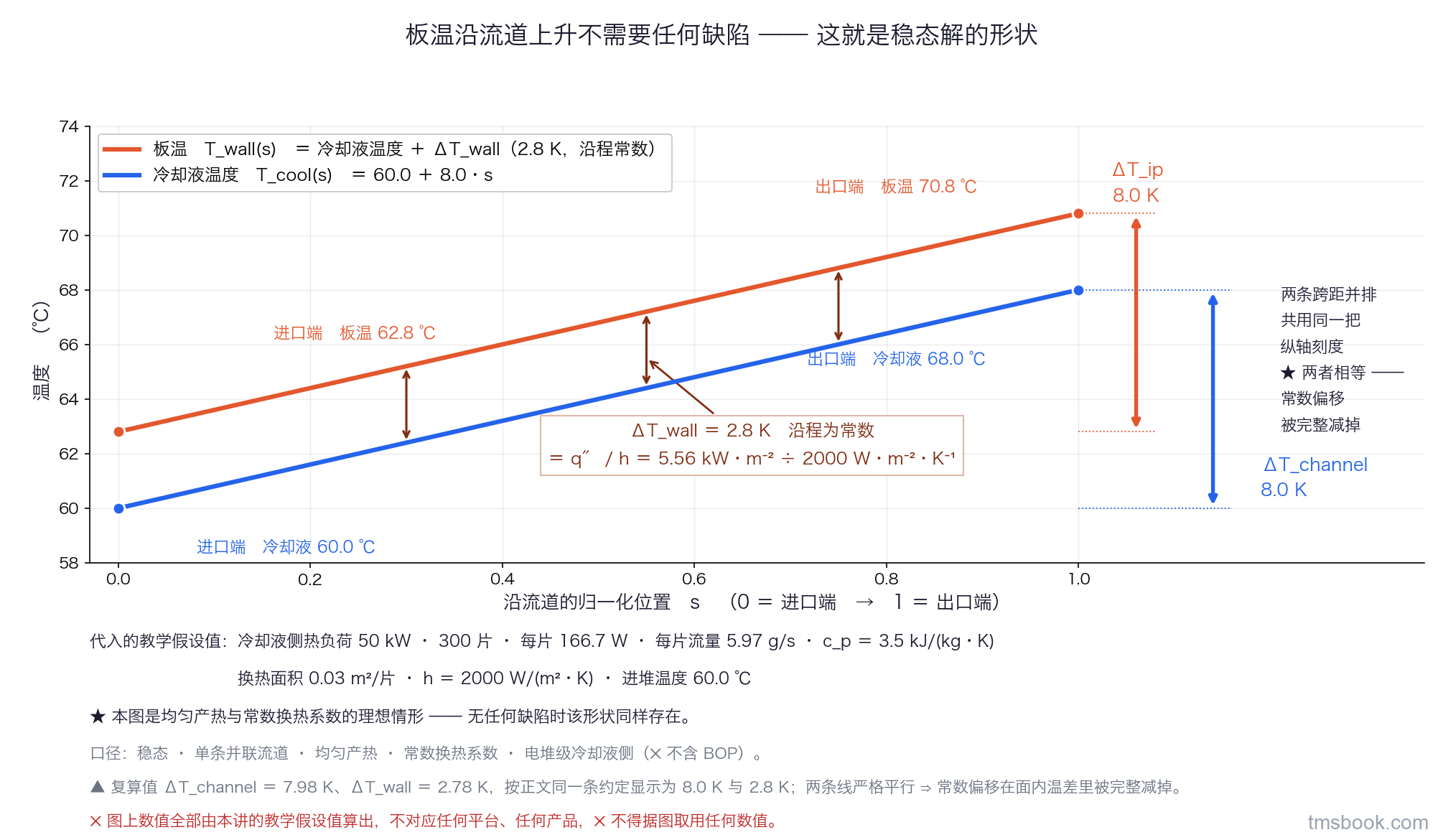

工程量级：一个可手算的算例（教学假设值）。输入沿用 O1-02 电堆冷却回路与低电导率冷却液设计 第 2 讲那一组，再补两项本讲自己的假设：

量	取值	性质
冷却液侧热负荷 Q_gen（＝O1-02 电堆冷却回路与低电导率冷却液设计 口径的 Q_coolant，⚠ 全课同一个量）	50 kW	教学假设值（承 O1-02 电堆冷却回路与低电导率冷却液设计 算例）
冷却液比热 c_p	3.5 kJ/(kg·K)	教学假设值（承 O1-02 电堆冷却回路与低电导率冷却液设计 算例）
总质量流量 ṁ_total	1.79 kg/s	教学假设值（承 O1-02 电堆冷却回路与低电导率冷却液设计 算例）
片数 N_cell	300 片	教学假设值（承 O1-01 燃料电池电堆产热与水/热管理耦合 算例）
每片冷却侧换热面积 A_c	0.03 m²（＝300 cm²）	教学假设值（本讲设定）
冷却侧换热系数 h	2000 W/(m²·K)	教学假设值（本讲设定）
进堆冷却液温度 T_in	60 ℃	教学假设值（本讲设定）

• 回路总温升：ΔT_stack = 50 kW / (1.79 kg/s × 3.5 kJ/(kg·K)) = 7.98 K。⚠ 本讲此后统一按一位小数显示为 8.0 K，并且后面所有以它为基数的结果都由 8.0 K 起算——这是显示精度的约定，写明是为了让你复算时能对上。
• 每片分到的热与流量：166.7 W/片、5.97 g/s/片；该片自己的温升 ΔT_channel = 166.7 W / (5.97×10⁻³ kg/s × 3.5 kJ/(kg·K)) = 7.98 K，即 8.0 K（与上一行同一个值、同一条显示约定）。
• ★ 注意这里的等号：并联结构下每片各自升 8.0 K，⛔ 不是 300 片累加起来升 8.0 K，也⛔ 不是每片升 8.0/300 K。并联的定义就是各支路同进同出，所以在均匀分配的理想情形下，单支路温升＝回路总温升。这一句看着像废话，但它正是 1.5 那条误算的根。
• 板温相对冷却液的抬高：热流密度 = 166.7 W / 0.03 m² = 5.56 kW/m²，ΔT_wall = 5.56 kW/m² / 2000 W/(m²·K) = 2.8 K。
• ⇒ 板温从进口端的 62.8 ℃ 升到出口端的 70.8 ℃，ΔT_ip = 8.0 K，与 ΔT_channel 相等。

易错点两条。⛔ 第一条：把「后端更热」当成缺陷去追根因——追不到，因为它在健康堆上也存在；能改变它的量只有三个：该流道分到的流量、该流道分到的热、以及流道的走向布置。⛔ 第二条：拿 ΔT_channel 当成 ΔT_ip 的上界或下界用。它两边都不是——内部扩散项会把 ΔT_ip 单向压小（1.2），而下一节要讲的产热分布会把它双向拉动。⇒ ΔT_channel 是 ΔT_ip 的量级锚，不是它的界；它的价值在于，它是这几项里唯一一个在回路设计阶段就能算出来的，⇒ 设计期能握住的抓手就是它。

1.4 源项也在动：局部电流密度不均，把「产热均匀」这个前提整条拿掉

是什么。上一节的结论建立在「q̇'' 沿程不变」上，而这个前提在真实电堆里不成立。承 O1-01 燃料电池电堆产热与水/热管理耦合：单片产热由热中性电压尺给出，Q_cell = (E_tn − V_cell)·I。把它下沉到面内的每一小块，有一个很干净的推论：同一片双极板是高电导的整块导体，面内近似等电位，⇒ V_cell 在这一片上是个常数，于是

q̇''(s, y) ≈ i(s, y) · (E_tn − V_cell)　（25℃ / HHV 口径，承 O1-01 燃料电池电堆产热与水/热管理耦合）

⇒ 一阶上，面内产热的分布形状完全跟随局部电流密度 i(s, y) 的分布形状：电流密度高出均值多少，那块地方的产热就高出多少。

为什么 i(s, y) 一定不均匀。本讲不重讲电化学（那是 O1-01 燃料电池电堆产热与水/热管理耦合 第 4 讲的射程，它明确只做到产热侧），只列出它在面内被推动的三条路径与各自方向：

1. 反应气沿流道被消耗：越往下游氧分压越低、浓差极化越大，在等电位约束下该处 i 被压低 ⇒ 产热偏低；
2. 膜含水量的面内分布：干的地方膜阻高、i 低，湿的地方膜阻低、i 高；
3. 温度本身：温度高处反应动力学更快、膜电导也更高（在水足的前提下）⇒ i 更大。

⚠ 第 3 条把因果接成了环：温度高 → i 高 → 产热高 → 更热。但它不发散，因为同一个高温还同时抬高局部干膜的风险，膜一干膜阻就上去、i 反而被压下来——两支方向相反的反馈在竞争，谁占上风取决于该处的水状态（判据在 O1-01 燃料电池电堆产热与水/热管理耦合）。⛔ 本讲不把它写成一条单向的正反馈，那会让读者以为局部热点必然自我放大到失控。

工程量级：产热分布的方向，是一个与流量无关的独立自由度。把 1.3 的推导重做一遍，但让产热沿程可变。记 f(s) = q̇''(s)/q̇''_avg（无量纲的产热分布形状，均值为 1），则

ΔT_ip = ΔT_channel + ΔT_wall · [ f(出口端) − f(进口端) ]

★ 这个闭式把两件事彻底分开了：第一项是回路给的（流量与热负荷决定），第二项是产热分布的方向给的。⚠ 适用条件必须一起记住：一维沿流道、稳态、单相、h 沿程为常数、且忽略板内沿流道方向的横向导热（那一项归 O1-06 电堆内部传热路径与冷却流场板热设计）。⚠ 这条闭式是本课从能量平衡归纳的，⛔ 不是某份标准或手册的既有关系式。

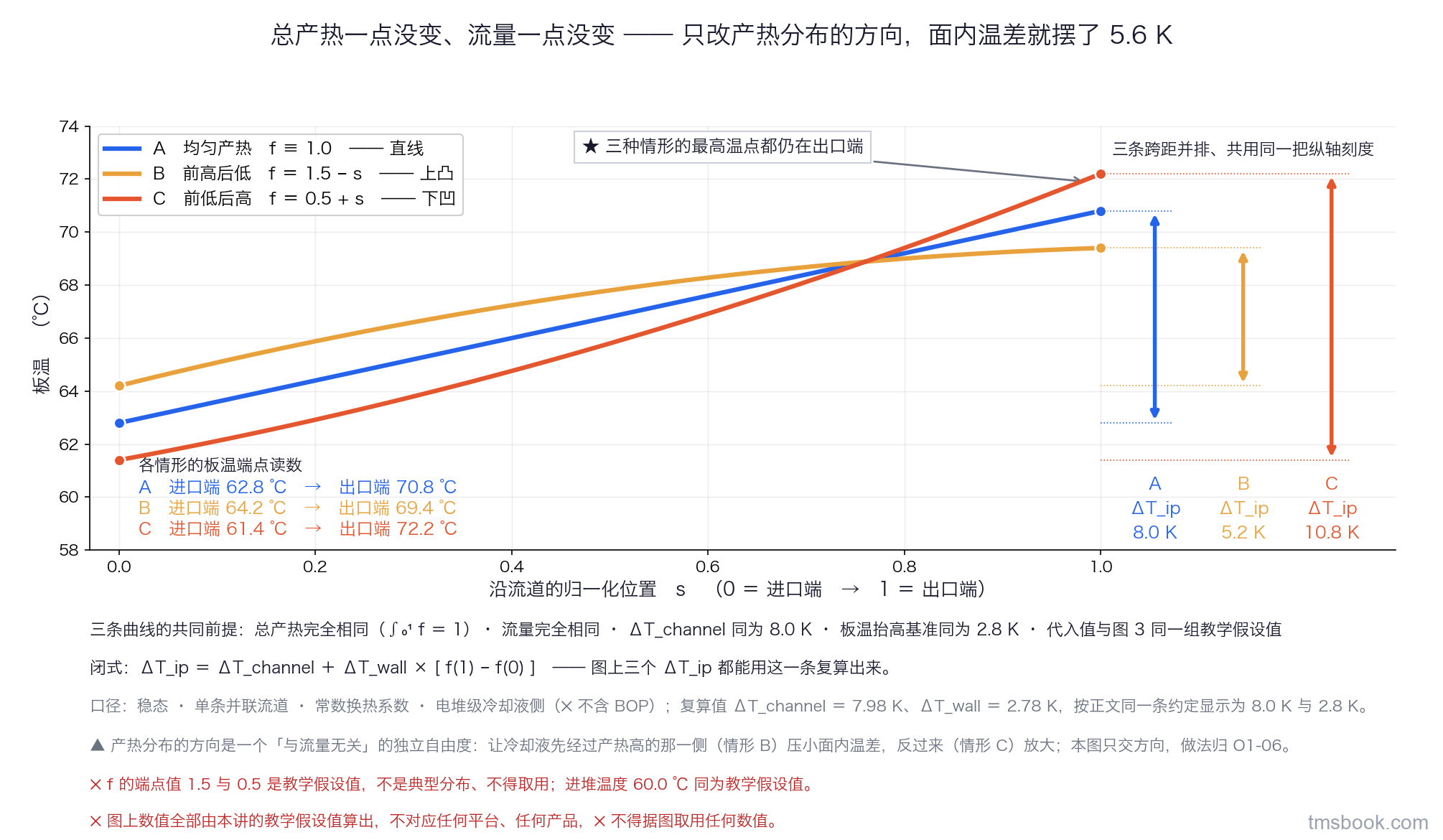

代入 1.3 那组教学假设值（ΔT_channel = 8.0 K、ΔT_wall = 2.8 K），取三种产热分布形状做对照——三种的总产热完全相同，⛔ 差别只在分布方向：

情形	产热分布 f(s)（教学假设值）	板温进口端	板温出口端	ΔT_ip
A 均匀	f ≡ 1.0	62.8 ℃	70.8 ℃	8.0 K
B 前高后低	f = 1.5 − s（进口端 1.5 → 出口端 0.5）	64.2 ℃	69.4 ℃	5.2 K
C 前低后高	f = 0.5 + s（进口端 0.5 → 出口端 1.5）	61.4 ℃	72.2 ℃	10.8 K

⇒ 同一份总产热、同一个流量、同一个 ΔT_channel，仅仅因为产热高低的方向不同，面内温差就在 5.2 K 与 10.8 K 之间摆动，摆幅 5.6 K ——占 ΔT_channel 的 70%（分母＝ΔT_channel ＝ 8.0 K）。⚠ f 的这两组端点值 1.5 与 0.5 是教学假设值，设它们是为了让摆幅有一把尺可量，⛔ 不对应任何平台、⛔ 不是典型分布、⛔ 不得取用。

★ 由此得到一条设计方向上的判断（只给方向，⛔ 不给做法）：让冷却液先流过产热高的那一侧，能压小面内温差；反过来则放大。怎么在流场板上实现这个相对关系——流道走向、进出气与进出液的相对布置、逆流还是顺流——是 O1-06 电堆内部传热路径与冷却流场板热设计 的正文，本讲不展开。

⚠ 还有一条要顺手记住：三种情形里最高温点都仍在出口端（把闭式对 s 求导可以验证，在本组假设下它全程单调上升）。⇒ 如果实测发现最高温点明显不在出口端，那本身就是一个诊断信号——它意味着局部产热的空间变化幅度已经大到压过了沿程累积项，而能造成这种幅度的通常是局部故障（单支路流量骤降、局部干膜或局部反应集中）。这条信号怎么用、配什么测点，是第 6 讲的正文。

易错点。⛔ 把面内温差整个归因于「冷却不均」，然后在冷却侧反复改。上表说明：分子那一端（产热分布）能贡献的量与分母那一端（流量）能贡献的量是同一个量级的，只在冷却侧找，最多找到一半。

1.5 并联支路按流阻分配流量——而流阻对通道尺寸是三次方以上的幂律

是什么。电堆里的并联结构有两级，两级都会出问题，⛔ 不能只想到其中一级：

• 片内一级：一片流场板上有多条平行的冷却流道，它们并联在这一片的进出液口之间；
• 片间一级：几百片各自的冷却腔并联在整堆的分流歧管与集流歧管之间。

两级共用同一条分配原理：并联的各支路两端压差相同，⇒ 流量按各支路的流阻反比分配。这条原理的完整展开（等阻力歧管怎么设计、U 型与 Z 型的差别）是第 2 讲的正文，本讲只需要它的一个推论：决定某一支拿到多少流量的是它的流阻，⛔ 不是它的几何份数。

为什么小公差会变成大偏差。电堆的冷却流道是宽而浅的槽，工作在层流区（O1-02 电堆冷却回路与低电导率冷却液设计 第 2 讲已给这个判断：电堆芯体那一段的压降—流量幂指数约为 1，正是层流的标志）。层流下的流阻对通道尺寸是高次幂：

• 圆管（Hagen–Poiseuille）：同压降下 Q ∝ d⁴；
• 宽扁矩形槽（宽度远大于净高 H）：同压降下 Q ∝ H³。

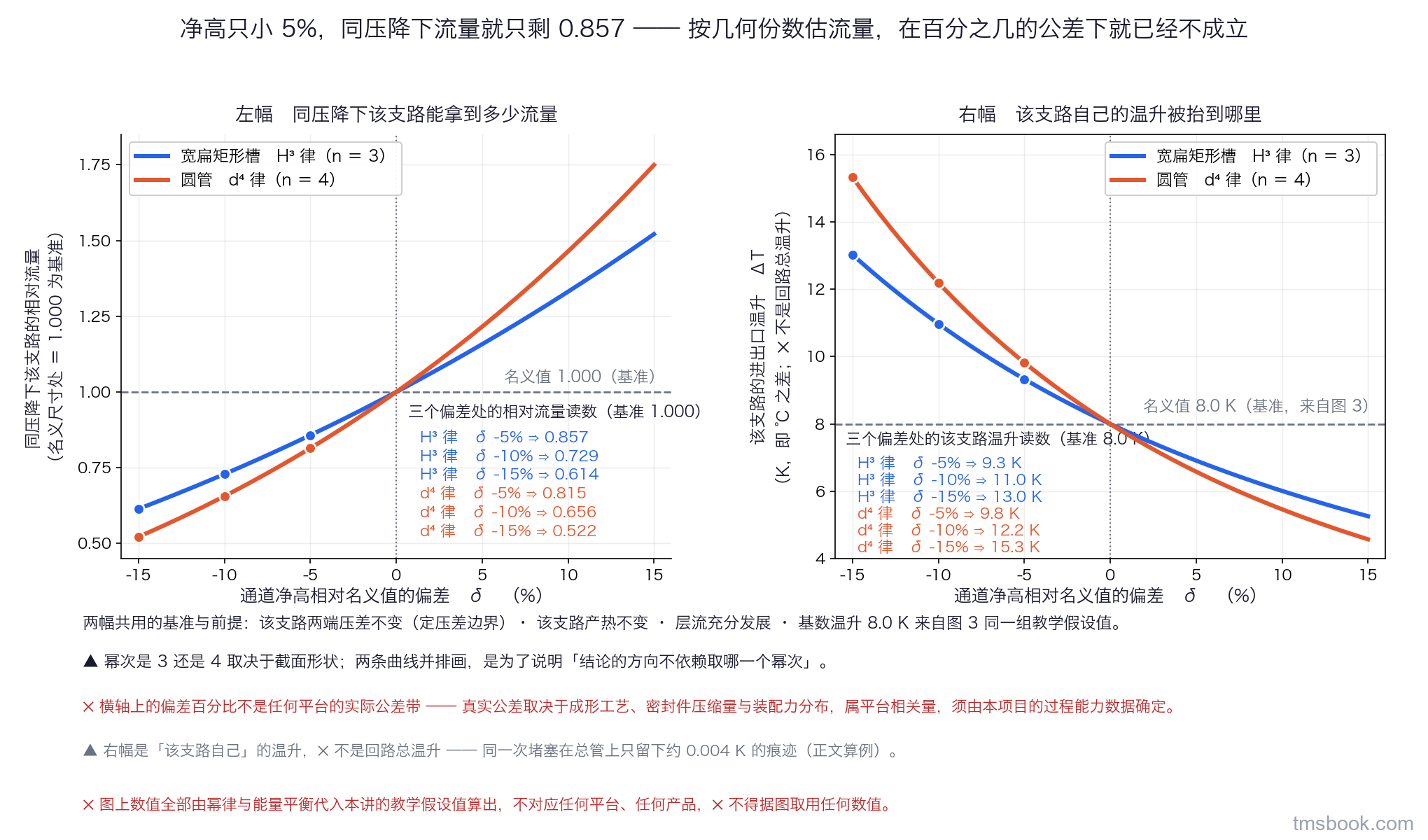

⇒ 两种截面形状的幂次不同（3 与 4），但结论的方向一致：尺寸上一点点偏差，会被三次方以上的幂律放大成流量上的大偏差。而流量一少，该支路的温升就按反比抬起来（ΔT_channel = q_local/(ṁ_channel·c_p)，分母被打）。代入 1.3 那组教学假设值（名义 ΔT_channel = 8.0 K）：

通道净高相对偏差	同压降下相对流量（H³）	该支路 ΔT_channel	相对流量（d⁴，对照）	该支路 ΔT_channel（d⁴）
−5%	0.857	9.3 K	0.815	9.8 K
−10%	0.729	11.0 K	0.656	12.2 K
−15%	0.614	13.0 K	0.522	15.3 K

⚠ 表里的相对流量与温升是纯代数结果（由幂律与能量平衡直接算出，基数为 8.0 K），⛔ 但左列那些偏差百分比不是任何平台的实际公差带——真实公差取决于板的成形工艺、密封件压缩量与装配力分布，属平台相关量，须由本项目的过程能力数据确定。⚠ 表的适用前提：该支路两端的压差不变、该支路的产热不变。

让通道净高变小的几条路径（⛔ 不止「制造公差」一条）。

1. 成形公差：冲压/压印金属板或机加石墨板的槽深带宽；
2. 装配压力分布不均：夹紧力在堆上分布不均时，密封件与板的压缩量随位置变，冷却腔的净高跟着变——⚠ 这一条只算它对流道截面的影响；夹紧力对接触热阻的影响是另一条完全不同的路径，归 O1-06 电堆内部传热路径与冷却流场板热设计；
3. 密封胶挤出：装配时胶被挤进流道，局部截面骤降；
4. 结垢与颗粒沉积：低电导冷却液回路里的颗粒物、离子交换树脂碎屑、腐蚀产物在低流速区沉积（污垢的形成机理与生长规律见 A3-04 污垢、结霜与传热衰减机理）；
5. 异物或气泡滞留：加注排气不彻底时，气泡卡在某条流道里，等效于该支路流阻骤增。

⚠ 前三条是装机时就存在的（一次性、不随时间变），后两条是随运行时间生长的——⇒ 两组在时间尺度上完全不同，因此它们的发现手段也不同：前者靠首台的分区测温与流量分配试验，后者靠在役趋势监测。⛔ 把两组混成一句「流量分配不均」，会让排查方向从一开始就走错。

后果的形状：局部超温，而混合温度几乎不动。接着上表算一步（教学假设值，300 条并联支路里只有 1 条净高偏 −5%）：

• 那一支自己的温升从 8.0 K 抬到 9.3 K，⇒ 它的出液比别的支路热 1.3 K；
• 总流量只降了 0.048%（一条支路少的那点，摊在 300 条上），⇒ 回路总温升 ΔT_stack 仍显示为 8.0 K（按一位小数，变化落在 0.01 K 以内）；
• 那 1.3 K 在混合处被 300 条一起稀释，对混合温度的抬升约 0.004 K。

⇒ 局部超温 1.3 K，在总管上只留下约 0.004 K 的痕迹，这个量级远在工程温度测量链的分辨率与不确定度之下（评定方法见 L7-03 试验数据分析与不确定度评估，本讲不给任何仪表指标）。⚠ 这就是 1.1 说「ΔT_stack 与 ΔT_c2c 是两个量」的算术根据；该用什么手段才看得见它——测点布置、单片电压巡检的用法——是第 5 讲的正文，本讲只交出这个「被稀释」的形状。

易错点。⛔ 按几何份数估流量：认为 300 片并联就是每片 1/300、一片上 20 条流道就是每条 1/20。分配的依据是流阻，不是份数；上表已经给出，一个百分之几的尺寸偏差就能把这个假设打掉十几个百分点。

1.6 端板那一端方向是反的：端部电池偏冷，而且它在瞬态里比稳态更明显

是什么。前三类成因造成的都是局部偏热，端板效应是唯一一类方向相反的：堆两端的电池温度低于中部，整堆沿轴向的片温分布呈两端下垂的马鞍形。它作用在 ΔT_c2c 这个方向上（跨片），⛔ 不作用在 ΔT_ip 上。

为什么。把端部那几片的热边界摊开，它同时接了五条与中部片完全不同的路径——⚠ 这五条是本课按「端部与中部在几何与边界上的差别」逐项列出的，⛔ 不是某份标准的既有分类：

1. 端板组件的外表面散失：端板、集流板、绝缘板是一整块暴露在环境里的大面积构件，与舱内空气有对流、与周边件有辐射与接触散热，而中部每一片的外露周边小得多；
2. 少了一侧的产热邻居：中部任一片两侧都贴着在产热的邻片，端部那一片只有一侧有；
3. 紧固件热桥：拉杆／螺栓／端板箱体把热从端部导出去，是一条中部片没有的路径；
4. 接口把外部温度带进端部：进气（经增湿器后温度通常低于堆温）、进液总管的接口大多布置在端板上，最冷的那股介质恰好从端部进入；
5. 端板的大热容：端板是厚重金属或复合件，热容远大于单片——⚠ 这一条在稳态上不体现，它只在瞬态里起作用。

⇒ 前四条决定稳态下端部下垂多深，第 5 条决定瞬态下端部滞后多久。冷启动与快速加载时，中部片已经升到工作温度，端部那几片还在被大热容的端板往下拽 ⇒ ΔT_c2c 在动态过程中比稳态大。低温冷启动这一整套过程的判据归 O1-04 低温冷启动（-30℃）与自加热策略，本讲只给这个方向。

工程量级与射程。⛔ 本讲不给「端部影响几片」「下垂多少 K」的数——它取决于端板材料与厚度、绝缘板的隔热能力、舱内环境温度与风速、堆的片数与长径比，属平台相关量，须由本项目的实测或共轭传热仿真确定。⛔ 同样不给治法：端板加热、绝缘板与端板的热设计、端部片的冷却腔差异化——那整条是 O1-06 电堆内部传热路径与冷却流场板热设计 的正文。⚠ 本讲要留下的只有三件事：方向是偏冷、作用轴是片间、时间尺度上瞬态比稳态更明显。

⚠ 还有一条形状上的提醒：两端很少对称。一端通常挂着更多接口与附件（进出气、进出液、集流引出、绝缘检测线束），另一端相对干净 ⇒ 两端的下垂深度不同。⛔ 把轴向分布默认成对称的马鞍形，会让只在一端布测点的方案漏掉更冷的那一端。

它的后果落在哪。偏冷的那几片，局部相对湿度更高、更容易水淹（水淹的机理与判据承 O1-01 燃料电池电堆产热与水/热管理耦合），⇒ 该片的电压会低于均值。这就把「温度不均」与「电压一致性」接上了——但温度不均究竟怎么啃寿命与一致性，是第 4 讲的正文；本讲只交到「方向」为止。

易错点。⛔ 把整堆的温度目标往下调来「治」片间温差——这个动作对端板效应是反方向的：整堆更冷，端部只会更冷、水淹风险更高。这是本讲反钉子的一半，1.7 说完整。

1.7 四类成因的定位表：一个旋钮压不动四类——这是本讲的反钉子

把前四节合成一张表。这张表是本讲真正的产物，后面五讲全是在它上面做文章：第 2 讲治「支路分配」那一列，第 3 讲用闭环控制去动「回路给的那一项」，第 4 讲讲这些温差各自怎么啃寿命，第 5、6 讲回答每一列拿什么看得见。

成因	动能量平衡的哪一项	作用轴	方向	时间尺度	是缺陷吗	治法归哪
沿流道产热—换热耦合	输运项 · 沿程累积	片面内（ΔT_ip）	后端偏热	稳态即存在	否，健康堆上也有	回路 ΔT_stack 的选取（第 3 讲）、流向布置（O1-06 电堆内部传热路径与冷却流场板热设计）
局部电流密度不均	源项	片面内（ΔT_ip）	高 i 处偏热	稳态 + 随水状态波动	部分是设计固有、部分是故障	流场与产热分布的匹配（O1-06 电堆内部传热路径与冷却流场板热设计）、水管理（O1-01 燃料电池电堆产热与水/热管理耦合）
支路间流量分配不均	输运项 · 支路分配	面内 + 片间（两者都动）	流量少的一支偏热	装机固有（公差）／随时间生长（结垢、异物）	是	歧管等阻力设计（第 2 讲）、冷却液洁净度（O1-02 电堆冷却回路与低电导率冷却液设计）
端板与端部散失	边界项	片间（ΔT_c2c）	端部偏冷	稳态 + 瞬态更明显	否，是边界条件的必然	端板／绝缘板热设计（O1-06 电堆内部传热路径与冷却流场板热设计）

★ 反钉子：本讲最容易被读成相反意思的那一条。读完前面几节，很自然会得到一个印象——「温差大就是冷却不够，把冷却液流量调大、把目标温度调低就是了」。⇒ 读者会做错的那个具体动作是：见到片间电压离散或某处报超温，第一反应去把泵的转速往上加、把整堆目标温度往下压。拿上表逐列核一遍就知道它错在哪：

• 对沿程累积项：有效。所有支路流量同比放大 k 倍，各支路温升同比缩到 1/k。⚠ 但代价是泵的水功率随流量按 2~3 次幂涨（这条夹逼 O1-02 电堆冷却回路与低电导率冷却液设计 第 2 讲已给，⛔ 本讲不重推）。
• 对支路分配不均：只压小绝对值，对相对不均零改善。因为所有支路是同比例放大的——哪一片最热、它超出多少百分比，排序与比例一点没变。⇒ 花了高次幂的泵功，买到的只是整体降温，离散度原样留着。
• 对源项（局部电流密度不均）：几乎无效。它贡献的那一截是 ΔT_wall·[f(出口)−f(进口)]，只跟 h 与产热分布有关；而电堆冷却流道工作在层流区，层流充分发展段的 Nu 是只与截面形状和边界条件有关的常数（圆管恒热流 Nu = 4.36，各截面取值与关联式见 A3-01 换热器传热基础：ε-NTU 法与 LMTD 法）⇒ h ＝ Nu·λ/d_h 与流量无关，加流量抬不动它。⚠ 入口段内 h 会高于该常数并弱依赖流量，但它不改变这条判断的方向。
• 对端板效应：反方向。整堆更冷，端部只会更冷、更容易水淹。

⇒ 一个全局旋钮，对四类成因分别是「有效但贵／只治标／几乎无效／方向反了」。这就是本讲要钉进去的那句话：温差不是一个可以调好的单一对象，它是四类成因叠出来的分布；⛔ 在不知道是哪一类主导之前动全局旋钮，最好的结果是花钱买一点绝对温降，最坏的结果是把端部推向水淹。

⇒ 顺着这张表，后面五讲的分工也就定下来了：先把能治的那一列治掉（第 2 讲的流量分配设计），再把该给的那一项给准（第 3 讲的目标温度与温差带宽闭环），然后弄清它究竟啃掉了什么（第 4 讲的寿命与一致性），最后回答拿什么看得见、看到了怎么判（第 5、6 讲的测温约束、可观测性边界与故障识别）。
