O1-02 电堆冷却回路与低电导率冷却液设计

课程代码 O1-02 · 板块 O 燃料电池（FCEV）总成与专题 / O1 电堆热管理 时长 约 3.5 小时（7 讲 + 1 次回路流量选型实操） 适合对象 系统 / 结构工程师；电堆冷却回路正向设计人员（必修） 前置 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战；O1-01 燃料电池电堆产热与水/热管理耦合；H7-01 冷却液（乙二醇型）配方、性能与劣化 / H7-02 低电导率冷却液与绝缘要求；A2-01 管网水力学：沿程/局部压降与流量分配 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 O1-02 大纲的完整展开版

---

引言：两本互不相干的账，压在同一批零件上

一台车用燃料电池电堆，额定工况下要处理的产热量与同功率的驱动电机相近（⚠ 这是量级对照：FC 侧指电堆级产热、⛔ 不含 BOP，系统级的用电—产热闭环归 O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环）；而它只肯把这些热交到 60~80℃ 量级的冷却液上，面对 35~40℃ 量级的夏季环境，可用温差不足 40 K，约为发动机冷却系统的一半（⚠ 同样是量级对照，⛔ 不是可承诺的设计值；两个温度带都是行业典型量级，⛔ 端点不得当作承诺值，本项目的设计环境温度由工况谱确定，归 B1-01 整车热平衡与全工况热负荷谱分析）。而同一根冷却液柱，还在堆内跨接着几百片单电池串联叠出来的数百伏电位阶梯，于是它的电导率 κ 要被压到个位数 µS/cm 量级（⚠ 这是行业惯例的目标量级，⛔ 不是验收限值、⛔ 不作验收依据；具体限值取电堆供应商规格，⛔ 禁止抄上一代平台）。这门课要交的，就是在这两条约束的夹缝里把这一路冷却回路正向做出来的那套顺序、判据与交付物。

第一根钉子（下文一律简称「约束钉」）：这一路的设计被两条互不相干的约束链同时压着，它们各有各的判据、各有各的失效后果，⛔ 谁也推不出谁。一条是热账链——冷却液侧热负荷与电堆输出电功率同量级，而进出堆温差 ΔT_coolant 又必须小（堆内温度均匀性的要求，判据归 O1-03 电堆温度与温差均匀性控制）⇒ 由能量平衡反解出来的质量流量被分子分母两头同时顶上去 ⇒ 压降随流量按幂律涨 ⇒ 泵扬程、泵功、管径、接头通径、阀通流面积与散热器芯体流道被整串改写。另一条是电账链——冷却液柱跨接电位阶梯 ⇒ 片间分流电流 ⇒ 不做功的电流损失，外加分流驱动的阳极侧金属电化学溶解 ⇒ κ 必须压低 ⇒ 离子型缓蚀剂被禁用 ⇒ 接液材料清单被重写，泵湿端、散热器水室、密封件、传感器探头与快接逐个受限。两条链在同一批零件上相交，所以选型自由度是两条链约束的交集，不是各自的并集——这就是 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 那句「先定冷却液，再选件」的由来，本课把它落成一条可执行的顺序规则和一张接液件清单。⛔ 请连同它的禁令面一起记住：「κ 合格」推不出「流量够」，「流量够」也推不出「绝缘够」，「整车对地绝缘电阻合格」更推不出「堆内分流可接受」。

第二根钉子（下文简称「口径钉」）：回路的设计输入是分账后的冷却液侧热负荷 Q_coolant，⛔ 不是 O1-01 燃料电池电堆产热与水/热管理耦合 交来的整堆总产热 Q_stack。两者之间隔着一本账，这本账要扣掉几项、也要加上几项，而账的口径必须随数字一起交付。更要紧的是：高热值（HHV）与低热值（LHV）两个口径给出的是这本账的两个端，⛔ 不是两个可以随手挑一个用的取值。HHV 口径的整堆总产热是 Q_coolant 的上界——它一项都没扣；⚠ 但这个上界带一个前提：回路侧还有三类加项（泵功等），只有当加项之和不超过扣项之和时它才成立（2.2 展开）。前提成立时，拿它当热负荷方向在保守侧、不会烧堆，但它会直接乘进散热器面积、迎风面积、风扇功耗与整车成本。而按 LHV 口径取的那个工程近似既不是上界也不是下界：它把潜热扣到了上界（等价于假定生成水全部以蒸汽离开），却一点没扣阴极尾气显热、阳极侧排放与堆体环境散失，两个误差分量方向相反 ⇒ ⛔ 不得把它当成「保守下界」使用。⇒ 交付物里必须与数字一起写清三件事：用的是哪一端、扣了哪几项、加了哪几项；⛔ 上界与下界不得在同一份定尺寸计算里混着用。

往下走之前，先把本课最容易被读反的那一条立在这里：「电导率 κ 是一条越低越安全的单调指标」——于是把它当成一个越压越好的旋钮去优化。恰恰相反：κ 是被上下两侧同时夹住的窗口，而且为压低交付态 κ 而做的那个动作，会把 dκ/dt 抬起来——把 κ 压得最漂亮的那一版配方，在役最先超标。读者会做错的具体动作是：为了让入厂验收与加注下线时的 κ 读数好看，在配方上砍掉离子型缓蚀剂（甚至改用近纯去离子基液），而接液材料清单、去离子器旁通比例与树脂更换周期一个字不动——交付那天的数据最好看，问题全部推到里程上去发生。三段机理串起来才致错：缓蚀保护被拿掉，接液金属失去成膜保护，而腐蚀产物恰好就是 κ 的来源；溶出项被抬高、去离子能力一点没动 ⇒ 稳态 κ 平台抬高、树脂消耗加快，在原定的更换窗口内 κ 就会越限；κ 上升又把分流电流抬起来，而分流驱动的金属溶解本身就是一个离子源——溶出、κ、分流三者构成一个正反馈环。

⚠ 但 ⛔ 不得把这一条读成「所以它必然发散」：去离子旁路是这个环上的负反馈支路，它决定环的稳态点落在哪；只有当树脂饱和、旁通流量不足、或溶出速率超出去离子能力时，环才失去锁定。把正反馈直接说成发散，与把「树脂管住了」说成「这个环根本不存在」，是同一个错误的两个方向。⇒ 正确动作是：κ 的设计量不是交付态的一个点值，而是三元组——上限窗口 · dκ/dt · 去离子能力与树脂寿命，只压初始 κ 只动了三元组里最不要紧的那一项；配方侧的正解是换缓蚀体系，不是减添加剂（低电导配方仍然需要缓蚀，只是要换成非离子型 / 低解离体系，配方本体归 H7-01 冷却液（乙二醇型）配方、性能与劣化 / H7-02 低电导率冷却液与绝缘要求，本课只交约束）。⛔ 另有两个反向也不许顺手读出来：其一，不许读成「κ 不重要，交给去离子器就行」——去离子器挂在旁通上，它管的是回路平均的 κ，而分流驱动电位差最大的地方在堆内歧管，且停机静置期间泵不转、旁通不流，溶出照常发生而去离子停摆；其二，更不许读成「整车对地绝缘电阻合格 ⇒ 电堆回路的 κ 就够低了」——这是两条互不相干的判据链，照对地判据选液，绝缘监测会一路绿灯，而堆内分流腐蚀照旧发生。

本课要建立三个判断力，每一个都对应一个当场可验的动作。第一，看到「FC 回路要不要独立走一路」这个架构问题，能把它拆成一张可逐条判真假的判据表，并知道这张表的用法是析取——任何一条不成立就足以独立，而要论证「可以合用」必须每一条都过；同时能把独立的代价与理由摆在同一张表上，因为只列收益的架构结论既不可审也不可复用。第二，能把整堆产热分账成回路的设计输入，再由能量平衡反解出流量量级，并说清回路压降为什么必须分段处理、拿额定点的平方律往低流量外推错在哪一侧。第三，能说出堆内片间分流这条路径的几何形态与电流方向，据此判断一份冷却液与一张接液件清单是否成立，并在回路正向设计阶段就把验收判据、放液点与排气顺序一并定出来——⛔ 这几项不定出来，设计与工艺就是脱钩的。

射程要先说死，因为本课与相邻课题最容易在这里重叠：本课只承担冷却液侧与回路侧。⛔ 冷却腔内的传热路径与流场板热设计归 O1-06 电堆内部传热路径与冷却流场板热设计；片间温度离散度与温度均匀性判据归 O1-03 电堆温度与温差均匀性控制；配方与在用液劣化判读归 H7-01 冷却液（乙二醇型）配方、性能与劣化，件级溶出测法、整车绝缘电阻与等电位归 H7-02 低电导率冷却液与绝缘要求；去离子器本体、旁通比例、树脂寿命与在线阈值归 O3-03 去离子器与冷却液电导率在线管理；散热器与风扇 / AGS 匹配归 O3-02 电堆散热器与风扇/AGS 匹配，整车水热平衡与余热采暖仲裁归 O3-04 整车水热平衡与电堆余热采暖利用；通用充注、排气与最低液位工法归 G10-03 系统充注、排气与最低液位设计；泵的结构与扬程—流量匹配归 G5-01 电子水泵结构、扬程—流量匹配与选型。⛔ 凡本课不判的判据，一律只给类型与去向，不给限值、不给等级号、不给条款内容——这不是省略，是不在两门课里各写一套，否则同一个件会被查到两张对不上的表。

第 1 讲　为什么电堆冷却回路必须单独走一路

翻开任何一份 FCEV 整车热管理架构图，电堆冷却回路都是单独画出来的一路。但如果在架构评审上追问一句「为什么不能和电池或电驱合用」，多半会听到两种回答：「主流都是这么做的」，或者「温度不一样」。第一种不是判据，第二种只答了八分之一。

这一讲要把「必须独立」这个架构结论拆开：它由几条判据支撑、这些判据怎么用（合起来用还是分开用）、独立要付出什么代价，以及「独立」这个词管到哪一层为止。本讲从头到尾不出现任何限值——电导率的上限、绝缘电阻的阈值、进出堆温差的门限都不在本讲射程内。本讲只交判据、边界与去向，限值各有各的属主课。

1.1 「必须独立」是一个要被审、能被推翻的结论，不是一句「主流都这么做」

先说清楚这件事为什么值得单独花一讲。

「电堆走独立一路」在今天确实是主流架构选择，但「主流都这么做」是一个结果，不是一条判据。用结果当理由的架构结论有三个具体后果，每一个都会在项目中期真实发生：

第一，它不能被推翻，因此也不能被验证。评审会上没有人能指着它说「这条不成立」，看上去很稳，实际是把一个未经检验的假设锁进了平台。

第二，下一代平台想合并时找不到当初的判据。三年后有人提出「电堆和电驱共用一路能省一台泵一个膨胀壶」，评审要重新论证一遍——而当年真正起作用的那几条约束，很可能已经没人记得。

第三，面对成本压力时挡不住。降本评审上「主流都这么做」是最容易被推翻的一句话，因为它天然可以被「那我们做个不主流的」顶回去。能挡住的只有一条一条能判真假的判据。

所以这一讲要交付的第一样东西，是把「独立」这个架构决定翻译成一张可以逐条判真假的判据表。翻译完之后，「电堆是否必须独立」这个问题就从一个立场问题变成了一个可以在评审上逐条核对的技术问题。

在拆判据之前，先把拓扑摆出来。一辆 FCEV 上并列着若干条冷却/换热回路——电堆高温回路、BOP 回路、电驱与 FCU/DCDC 回路、动力电池回路、座舱采暖回路（分路口径沿用 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 讲 FCEV 多回路架构时的划法，本课不新增也不合并任何一路）。电堆这一路与其余各路之间的每一处「不并」，都对应一条独立成立的理由，而不是所有切口共用同一条理由。下面这张图先给出这个全貌，把四处最典型的切断面标出来。

1.2 八条判据，用法是析取：任何一条不成立就足以独立

把「不能合用」的理由全部摊开，一共八条。这里必须提醒一句方法上的事：如果沿着「温度窗口不兼容」这一条线索往下数，只数得到第一条，其余七条整类不出现——而整类的缺失不会以「少了一条」的形式暴露，它会让清单看起来是完整的。所以下面这张表是按「两条回路要合用，需要在哪些维度上同时兼容」这个全集画的，不是沿某一条熟悉的线索枚举出来的。

编号	判据	判真假时问什么	来源
(a)	温度窗口兼容	电堆冷却液的温度带与另一路的温度诉求，在同一根温度轴上有没有非空交集？	本课学习目标点名
(b)	电导率兼容	两侧的冷却液电导率目标是不是同一个量级？混流之后谁被谁拉走？	本课学习目标点名
(c)	材料与配方兼容	两侧的接液件清单能不能取同一份？共用件会不会把离子源带进 FC 侧？	★ 本课归纳补充
(d)	流量与压降特性兼容	合用之后两侧的流量分配与工作点还成不成立？	★ 本课归纳补充
(e)	热负荷时间特性兼容	两侧最恶劣的设计工况点是不是同一个点？共用散热器按谁选？	★ 本课归纳补充
(f)	控制目标与优先级兼容	「优先保谁」这条仲裁规则，在合用回路里有没有可动的执行量？	★ 本课归纳补充
(g)	失效传播与安全边界兼容	一侧泄漏或污染会不会直接毁掉另一侧？高压绝缘边界会不会被冷却液跨接？	★ 本课归纳补充
(h)	维护与售后兼容	加注、换液、补液、专用设备与规程能不能混线作业？	★ 本课归纳补充

这张表里 (a)(b) 两条对应本课的学习目标，其余六条 (c)~(h) 是本课归纳补进来的判据——它们不是某条标准里的现成条目，也不是既有课程里已经列好的清单。这一句必须写明，因为读者在评审上引用它们时，需要知道该把它们当成本课程给出的工程判据来论证，而不是当成可以直接援引的条款。

接下来是这一讲最要紧的一句话：这八条的用法是析取，不是合取。

• 任何一条不成立，就足以判定「必须独立」。不需要八条同时成立，也不需要凑够几条。一条判「否」，论证就结束了。
• 反过来，要论证「可以合用」，必须八条全部走通。只过了其中几条不构成合用的依据——没走通的那几条里，随便哪一条都会在项目后期以自己的方式发作。

这两句是同一个判定语义的正反两面，但读者在实际使用时最容易只记住其中一面。

⛔ 八条之间不得互相推导。「电导率这条过了」推不出「温度窗口这条过了」；「流量与压降这条过了」也推不出「失效传播这条过了」。它们各自有各自的判据链、各自有各自的失效后果，唯一的共同点是它们作用在同一批零件上。这一点在本课后面几讲里会以更硬的形式反复出现，本讲先把它当成使用这张表时的纪律记住。

三个高发的读错，逐个点破：

• 易错一：把析取读成合取。误以为要八条同时不兼容才能独立，于是在评审上被问「那第五条其实还好啊」就退让了。判据是析取的，一条不成立即可。
• 易错二：拿「独立是主流架构选择」当判据。它是这八条判据在当前主流平台上共同作用的结果，把结果搬回来当原因，等于什么都没论证。
• 易错三：只答温度与电导率两条就以为答完了。这是最常见的一种，因为这两条最容易想到、也最常被提及。后面 (c)~(h) 六条里，任何一条被忽略都会在具体环节上出问题——材料那条会在物料清单上出问题，维护那条会在售后网点出问题，而它们都不会在架构评审的 PPT 上显形。

1.3 温度窗口这一条，判的是两条带有没有交集，不是「温度差不多就能合」

八条里最先被想到的就是温度。但「温度不一样」这四个字并不构成判据——真正要判的是：两条温度带在同一根温度轴上，有没有留出一个可用的共同工作点。

为什么必须画成「带」而不是「点」？两个原因。

其一，串联合用时，下游件拿到的是上游件的出口温度。这不是取平均的问题——把电堆和电驱串在一条回路上，电驱进口拿到的就是电堆出口那个温度，中间没有任何可以调节的余地（除非再加一台换热器，那已经是另一种架构了）。所以合用的条件是两条带真的交得出一个共同工作点，而不是「平均值差不多」。

其二，每一路的温度诉求本身就是一条带，不是一个数。它由工况范围、部件耐温、效率最优区、控制余量共同决定，写成一个单点目标值只是为了方便，用单点去判交集会得到完全错误的结论——两个单点当然「不相等」，但两条带完全可能相交；反过来两个单点很接近，两条带也可能因为宽度不同而交集为空或者交集小到没有控制余量。

本讲能给出位置的只有一条带：电堆冷却液出口温度的行业典型带在 60~80℃ 量级（与 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战、O1-01 燃料电池电堆产热与水/热管理耦合 同口径）。这个数只作背景尺度与温度轴上的对照锚点，⛔ 两个端点都不得当成可承诺值，⛔ 更不得当成任何平台的目标温度或控制门限——本项目的目标温度由电堆供应商规格与整车工况谱共同确定，属平台相关量。

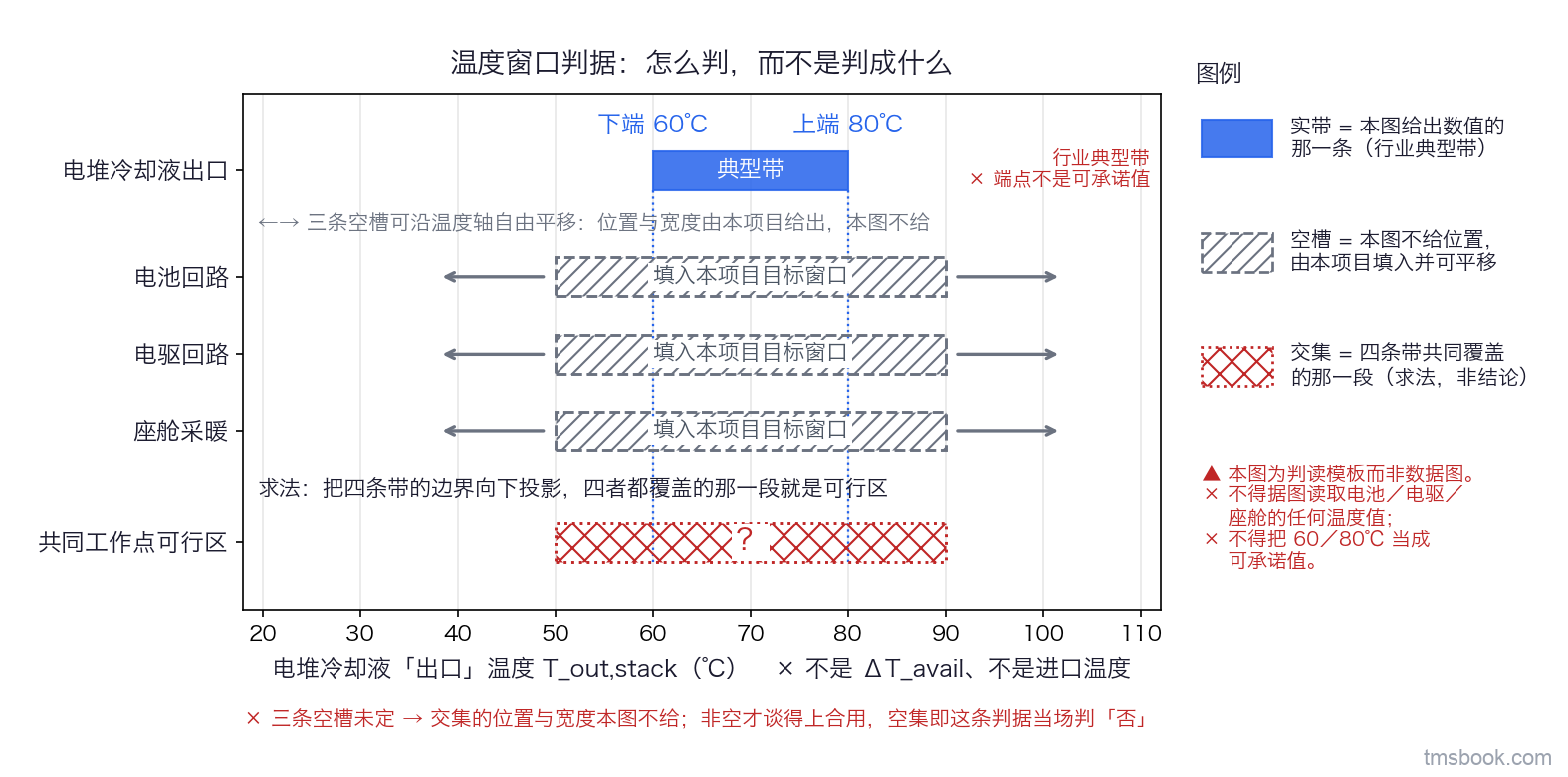

至于电池回路、电驱回路、座舱采暖这三条带的位置，本课一条都不给：它们由本项目各自的目标窗口确定。下面这张图因此画成一个判读模板而不是一张数据图——电堆那条带是实的，另外三条画成可以沿温度轴左右平移的空槽，由使用者填。

这一条判据上还有一个高发的口径错误，必须在这里先钉一下：不要把「可用温差」和「进出堆温差」混着说。前者是电堆冷却液出口温度与环境温度之差，管的是散热器要多大；后者是冷却液进堆与出堆之差，管的是流量要多大。两个量都叫「温差」、量纲相同、读数外观一样，混用不会报错，只会算错。本讲 1.11 会把本课出现的全部五个「温差」一次列清并各带下标，从那一节起全课禁止裸写 ΔT。

1.4 电导率不兼容是单向的：两液相混只有一个方向，所以这是不可逆污染

第二条判据，也是 FC 回路区别于所有常规冷却回路的那一条。

电导率 κ 是一个强度量——两股液体混合之后，混合液的 κ 落在两者之间，靠近哪一侧取决于混合比例。这句物理上很平常的话，落到工程上却有一个不对称的后果：任何比例的常规冷却液混进来，都只会把低电导那一侧抬高；反过来不成立，低电导液混进常规回路对常规回路没有任何有意义的改善。

⇒ 所以这一条判据不是「谁迁就谁」的问题。它不是两侧各让一步就能谈拢的指标，而是一个单向的、不可逆的污染问题：一旦发生，低电导那一侧的状态就回不去了，只能靠去离子器慢慢往回拉。

而「慢慢往回拉」这四个字里藏着两笔账，是这条判据真正的分量所在：

• 树脂寿命被一次事件吃掉一大截。去离子器的交换容量是有限的，它本来是按正常的溶出速率去配寿命的，一次污染事件相当于提前透支了后面很长一段里程的容量。
• 拉回去的这段时间里，堆内的分流照常发生。κ 不是一个「只要最终合格就没事」的指标——它在超标的那段时间里持续起作用，而它起作用的方式与后果，第 4 讲专门讲。

本讲不给任何 κ 的限值，只给两个有出处的锚点，以及它们之间的距离：

• 电堆冷却回路的电导率目标在个位数 µS/cm 量级。⚠ 这个说法的来源级别是行业惯例与本课程体系内的转述，未独立核对标准原文，因此本课只写量级、⛔ 不写限值、⛔ 不作为任何验收依据。具体限值取电堆供应商规格与本项目电安全方案，⛔ 禁止抄上一代平台。
• 作为对照的另一个锚点是 H7-02 低电导率冷却液与绝缘要求 在做整车对地绝缘量级校核时，其教学算例里取的 500 µS/cm。⚠ 这是该课教学算例的取值，不是任何平台的实际值，本课只引用它作量级对照，⛔ 不用它反算本课的任何限值。

两个锚点相差约两个数量级。⛔ 本课不给「常规乙二醇防冻液的典型 κ」——那属于配方口径（归 H7-01 冷却液（乙二醇型）配方、性能与劣化），且随缓蚀体系差别很大，把它写成一个数会误导选型。

⛔ 这里还要预先堵住一个方向相反的误读：不要把「整车对地绝缘电阻合格」读成「电堆回路的 κ 已经够低了」。这是两条互不相干的判据链，照对地判据去选冷却液，绝缘监测会一路绿灯而堆内的问题照旧发生。这条误读的机理、以及为什么两条链之间差出一到两个数量级，第 4 讲专门点破，本讲只先把它标为禁区。

易错：以为「加一个水-水换热器把两侧隔开」就等价于独立。换热器隔开的是流体，它确实挡住了上面说的混流污染。但它挡不住下一节要讲的那一类——这也正是 (c) 与 (g) 两条判据存在的理由。

1.5 隔离必须隔到零件清单一级，不是隔到管路一级

接着上一节的问题往下走：流体不混了，是不是就没事了？

不是。离子的来源是接液材料与制造工艺残留，与两侧流体是否连通没有关系。只要下面这些东西是共用的，常规回路的材料选择就会被原样带进 FC 侧：

• 共用泵型——湿端的隔离套、轴承副、磁钢护套、蜗壳，材料链一整条跟着过来；
• 共用散热器供应商的水室与管带材料；
• 共用密封件配方——O 圈与垫片里的硫化剂与填料；
• 共用快接与接头；
• 共用传感器探头——探头的接液部分本身就是一个离子源；
• 共用的制造与清洗工艺——钎剂残留、切削液、清洗剂、脱模剂，这一类甚至不出现在物料清单上。

⇒ 所以判据 (c) 的正确表述是：「隔离」必须隔到零件清单一级，隔到管路一级是不够的。一台泵、一个快接、一只探头只要沿用了常规回路的选型，FC 回路的 κ 就有一部分被交给了别人的物料清单去决定。

⛔ 本讲不给任何数——各类接液件的溶出速率与件级验收限值，其静态浸泡与循环台架的测法、取样口径与限值归 H7-02 低电导率冷却液与绝缘要求；配方与在用液劣化判读归 H7-01 冷却液（乙二醇型）配方、性能与劣化。本讲交的只是这条判据本身，以及它对架构决定的含义。

易错：把「货架件通用化」当成降本手段直接套到 FC 回路上。通用化在常规回路之间是成立的降本路径，跨到 FC 侧就变成了把整条回路的电导率控制权交出去。这件事的代价不会在样车阶段暴露，它会在里程累积之后以电导率超标的形式出现，而那时候物料已经定点、工装已经开出来了。

判据 (g) 与这一条同源，但后果更硬：失效传播与安全边界不兼容。合用回路意味着一侧的泄漏或污染会直接毁掉另一侧——电池回路的一次内漏，代价是 FC 侧整套换液加去离子器更换；反过来 FC 侧的泄漏又把带电位的冷却液带到了另一路的零件上。更根本的一层是：冷却液柱本身会跨接高压绝缘边界，合用回路等于把这条跨接路径从「电堆这一路之内」扩大到了「两路之间」。独立回路正是为了从物理上切断它。这条路径的形态与定量归属，第 4 讲展开。

1.6 流量与压降特性不兼容：串进来是同时改写两侧工作点，不是让 FC 侧「委屈一点」

判据 (d)。FC 冷却回路的水力特征可以用一句话概括：要大流量，同时要低压降。第 3 讲会讲清楚这个「大流量」是怎么被顶上去的——简单说，是因为进出堆温差被堆内温度均匀性要求压得比常规回路小，而同样的热负荷除以更小的温差，得到的就是更大的流量。

把这样一条支路并进或串进一条既有的常规回路，后果不是「FC 侧凑合一下」，而是两侧的工作点被同时改写：

• 串联时，流量由公共泵的曲线与整条回路的总阻力共同决定。加进来一段新的阻力，原回路上每一个部件拿到的流量都变了。
• 并联时，问题反过来：并联支路之间是低阻的那一支抢流量（这是 A2-01 管网水力学：沿程/局部压降与流量分配 的并联分配铁律）。FC 侧要低压降，就意味着它是那条低阻支路，它会把流量从别的支路手里拿走。

⛔ 本课不给任何管径、流速、压降与分配比例的数——它们必须按本项目的实际管网、用 A2-01 管网水力学：沿程/局部压降与流量分配 的方法逐段算出来。本讲只给这条判据的方向：合用不是单侧让步，是两侧重算。

易错：以为「加个节流孔板配平就行」。孔板确实能改变支路之间的分配比例，但它改不了 FC 侧对绝对流量与低压降的双重要求——它是靠人为增加阻力来配平的，方向恰好和 FC 侧要低压降的诉求相反。配平能让账面上的分配好看，代价是把泵的工作点推到更高的扬程侧。

1.7 热负荷时间特性与控制优先级：一条让共用散热器打架，一条让仲裁规则无处落地

这两条判据 (e)(f) 常被合在一起忽略，因为它们都不在「稳态点」这张纸上。

(e) 热负荷时间特性不兼容。电堆在整车运行中是常态持续大功率放热；而动力电池的热负荷是间歇的——它与充电、加速、快充这些事件绑定，且它的目标温度诉求与电堆并不在同一个方向上。两者共用一个散热器时，各自给出的最恶劣设计工况点不是同一个点。选型只能取两者的包络，而包络的代价直接落在前端迎风面积上。也就是说，共用散热器省下的那台换热器，会以更大的前端面积、更高的风扇功耗还回去一部分——这笔账必须在架构阶段算，而不是等到前端布置放不下才发现。

(f) 控制目标与优先级不兼容。整车层面，电堆的温度与温差优先级高于座舱采暖与其它热汇（这条优先级由 O3-04 整车水热平衡与电堆余热采暖利用 定，本课沿用不改）。问题在于：合用回路里这条仲裁没有可动的执行量。「优先保电堆」要能被执行，控制器手里必须握着一个能单独动的量——独立回路里那是本路的泵转速、旁通阀开度、风扇与 AGS；而在共用回路里，动任何一个量都会同时改变两侧，「优先」就退化成一句原则。

易错：把「优先级」写成一句原则而不落成互斥规则。后果非常具体：采暖被降级的时候，如果没有一条显式的规则说明「这是仲裁的正常结果」，整车诊断就会把它当成一个故障上报，售后会按故障去查，而系统其实工作在设计意图之内。

⛔ 本讲不给份额、不给温度门限：工况谱本身的方法归 B1-01 整车热平衡与全工况热负荷谱分析，模式仲裁与功率—热优先级的落地归 O3-07 FCEV 系统级热管理模式管理与功率—热仲裁，整车水热平衡归 O3-04 整车水热平衡与电堆余热采暖利用。

1.8 独立的代价必须和理由写在同一张表上，否则这个结论不可审

判据讲完了，但架构结论只写收益不写代价是不可审的——评审桌上没法比方案，下一代平台也没法复用。

独立带来的增量至少有这么几项，逐项列出来：

增量项	具体增加了什么	归哪里定
泵	多一台泵及其驱动与控制	选型归 G5-01 电子水泵结构、扬程—流量匹配与选型
膨胀壶与去气罐	多一套，且 FC 侧对气液界面另有要求	设计归 G10-02 膨胀水壶/去气罐（degas）设计与排气
散热器	多一个换热器，且占用前端一层	选型与匹配归 O3-02 电堆散热器与风扇/AGS 匹配
去离子器	常规回路上根本没有这个件	本体设计归 O3-03 去离子器与冷却液电导率在线管理
管路、接头与快接	多一整套，且要专用化防错	走向与固定归 I2-02 管路走向、固定与整车集成布置
传感器	多一组温度、压力，外加电导率取样	在线管理归 O3-03 去离子器与冷却液电导率在线管理
加注与售后	多一个加注工位、多一套专用设备与规程	工法归 G10-03 系统充注、排气与最低液位设计

再加上一条整体量级：B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 在讲 FCEV 多回路架构时已给出，FCEV 的冷却回路数量是同级 BEV 的两倍量级。这不是本课新算的数，是引用。

⛔ 本课不给成本与重量的数——它们随平台、随供应商、随年份变化，写成数只会被当成可比的基准。本课只交「哪几项会增加、增加在哪」。

⇒ 把这张代价表和 1.2 那张判据表并排放，架构结论才算完整。只列收益的结论既无法被反驳，也无法被复用——三年后想合并的人会重新问一遍所有问题，而当年做决定的人只留下了一句「主流都这么做」。

易错：把独立当成默认答案而跳过论证。结论碰巧是对的，但推导过程没有留下来，等于下一代平台要从零再走一遍。

1.9 「独立」不等于「不耦合」：本课向整车交的是两个边界条件

这是 1.1~1.8 之后最容易被读偏的一处。

「独立」说的是冷却液回路在物理上独立——不与其它回路共用流体、不共用泵与散热器、不共用接液件清单。它没有说这一路的热量不进整车的账。电堆放出的热最终还是要经前端排到环境里去，还可能被采暖取走一部分，这些都发生在整车层面，要在同一本水热平衡账里配平（归 O3-04 整车水热平衡与电堆余热采暖利用）。

所以回路设计阶段必须把接口写清楚：接口在哪、谁给谁定值。本课能交出去的是两样东西：

1. 冷却液侧热负荷 Q_coolant——它怎么从整堆产热分账出来，是第 2 讲的内容；
2. 温度窗口——出口温度带与进出堆温差的取法，是第 3 讲的内容。

⇒ 这两样是本回路向前端与整车侧交出的边界条件。而反过来，取热比例（采暖从这一路拿走多少）与模式仲裁（什么工况下允许取、取多少）不是本课定的，归 O3-04 整车水热平衡与电堆余热采暖利用 与 O3-07 FCEV 系统级热管理模式管理与功率—热仲裁；散热器 UA、迎风面积、风扇与 AGS 的匹配归 O3-02 电堆散热器与风扇/AGS 匹配 与 O3-01 FCEV 大散热量前端散热系统（低温差挑战）。

两个方向的误读都要点破：

• ⛔ 把「独立」读成「不用管整车」。后果是接口没人写，采暖取热就会反向扰动电堆的温控——而这时候查问题的人会在电堆回路里找原因，因为账面上它是「独立」的。
• ⛔ 反过来，把整车总废热直接当成本回路的热负荷。O3-04 整车水热平衡与电堆余热采暖利用 已经点破这会高估三成量级，必须逐项扣除。这个方向的错误更隐蔽，因为它的方向在保守侧，不会烧堆——但它会一路乘进散热器面积与前端成本里。

1.10 与二次回路架构对比之前，先对齐层次：说的不是同一个「回路」

「回路」这个词在热管理里被两套完全不同的概念共用，混着讲会让读者以为「独立回路」是「二次回路」的一个选项。

• B3-03 二次回路 vs 直接回路架构对比 比较的是制冷剂侧的架构：冷媒直接与被冷却对象换热，还是先把冷量交给一种载冷剂（通常是冷却液）、再由载冷剂去换热。它的取舍轴是冷媒充注量、管路长度、换热温差损失与布置自由度。
• 本课比较的是冷却液侧的拓扑：整车上这几条冷却液回路，要不要合并成更少的几条。它的取舍轴就是 1.2 那八条判据。

两者不在同一层：一个在讲冷量怎么传递，一个在讲回路怎么划分。⛔ 本课不给两种制冷侧架构的效率差——那属于 B3-03 二次回路 vs 直接回路架构对比 的射程。

易错：把「电堆废热经水-水换热器过户给采暖回路」当成二次回路的实例来讲。那是 O3-04 整车水热平衡与电堆余热采暖利用 的隔离式过户架构——两侧都是冷却液，换热器在这里的作用是隔离（把 FC 侧的接液边界守住），而不是二次回路里「载冷剂中转」那个作用。用错类比的后果是读者会顺着二次回路的取舍轴去评价它，而那条轴在这里根本不适用。

1.11 符号与口径约定：全课统一用 κ，ΔT 一律带下标

这一节看起来是体例，实际是本课最容易致错的一处，所以放在第 1 讲一次性钉死，后面各讲一律沿用、不再各写各的。

第一件事：电导率的符号。同一个物理量在不同资料里有两种写法——B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 与本课大纲写作 σ，H7-02 低电导率冷却液与绝缘要求 与 O3-03 去离子器与冷却液电导率在线管理 写作 κ。本课全课统一用 κ，单位用 S/m 或 µS/cm。⛔ 全课不混用两套符号、⛔ 不裸写 σ。这么定还有一个更硬的理由：σ 在耐压与结构语境里是应力，本课后面讲管路、接头与结构约束时会用到那个含义，两个量同名同符号必然出事。

第二件事：本课至少有五个量都被叫作「温差」。它们量纲相同、单位相同、在报表上的读数外观一模一样，含义却完全不同。混用不会触发任何报错，只会安静地算错。⇒ 本课全课禁止裸写 ΔT，一律带下标：

符号	定义	单位	本课怎么用
ΔT_coolant	T_out,stack − T_in,stack，冷却液进堆与出堆之差	K	★ 本课唯一用于反解流量的那一个（Q_coolant = ṁ·c_p·ΔT_coolant），见第 3 讲
ΔT_avail	T_out,stack − T_amb，可用温差	K	只作口径交接——它管的是散热器 UA 与迎风面积，归 O3-01 FCEV 大散热量前端散热系统（低温差挑战）／O3-02 电堆散热器与风扇/AGS 匹配／B2-04 燃料电池（FCEV）热管理架构与大散热量挑战
ΔT_cell	片与片之间的温度离散度	K	只给去向，归 O1-03 电堆温度与温差均匀性控制；⛔ 本课不给门限
ΔT_channel	单条并联流道的进出口温升	K	只给去向，归 O1-03 电堆温度与温差均匀性控制
ΔT_lm	散热器的对数平均温差	K	只作口径交接；B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 已点破它不等于 ΔT_avail，且两者之比随换热有效度上升而下降

这张表里有两处必须特别提醒：

• ΔT_coolant 与 ΔT_channel 不是同一个量。前者是各条流道混合之后的整堆平均，后者是单条流道自己的温升。⇒ ΔT_coolant 对堆内的均匀性是盲的——它算得再漂亮，也不能说明片间温度是均匀的。决定均匀性的是 ΔT_cell 与 ΔT_channel，归 O1-03 电堆温度与温差均匀性控制。
• ΔT_coolant 与 ΔT_avail 不能互相代入。把可用温差代进流量公式，或者把进出堆温差代进散热器计算，都是本课后面几讲里反复出现的实撞形态。第 3 讲会给出代错之后流量偏到什么方向。

第三件事：还有四个符号会在不同讲里撞名，一并在这里钉死。它们与 ΔT 是同一个形态——量纲或外观相近、混用不报错、只会安静地算错。⇒ 全课按下表走，⛔ 各讲不得另立：

符号	本课把它定给谁	另一个含义写成什么	出现在哪
R	⛔ 全课不裸写 R。电阻一律带下标：R_leak（某一条冷却液通路的电阻，Ω）、R_iso（整车高压系统对车身地的绝缘电阻，Ω）	水力流阻写 R_hyd（并联支路的流阻）。⚠ R_hyd 在两个流态下的定义式不同：湍流 Δp ＝ R_hyd·V̇²（⇒ 流量按 1/√R_hyd 分配）、层流 Δp ＝ R_hyd·V̇（⇒ 按 1/R_hyd 分配），两者量纲不同、⛔ 不可互相代入	R_leak／R_iso 第 4、6 讲；R_hyd 第 3 讲 3.4
Q	Q 一律是热功率（kW），且尽量带下标：Q_stack／Q_coolant／Q_pump／Q_latent,max……	流量 ⛔ 不用 Q 表示：体积流量写 V̇（L/s 或 m³/s）、质量流量写 ṁ（kg/s）	第 2、3 讲
Δp	裸 Δp 只指某一段或整条回路的压降（Pa 或 kPa）	泵两端的压升写 Δp_pump；划给前端换热器的那一份压降预算写 Δp_frontend	第 2、3、7 讲
c_p	c_p 一律是所用冷却液在工作温度下的定压比热（kJ/(kg·K)）	堆体固体（双极板／端板／紧固件）的等效比热写 c_p,stack	第 3 讲 3.1 与 3.6

⚠ 三条说明写在这里，免得被当成漏网：

• ① 行业固定用语 「Δp-Q 曲线」（供应商随件交付的压降—流量曲线）里的 Q 指的是流量，本课保留这个写法并在此一次性标明；⛔ 除这个固定词组之外，全课任何位置都不得用 Q 表示流量。
• ② 水力功率 P_hyd ＝ V̇·Δp_pump，而 Q_pump ＝ V̇·Δp_pump/η_pump 是泵的输入功率——后者比前者多出电机与机械损失那一截，⛔ 两者不是同一个量、不得混称（第 2 讲 2.4 与第 3 讲 3.5 一律按这条口径写）。
• ③ 图15 的纵轴沿用了裸 R 标注「一段冷却液柱的电阻」，图上已同时写明它不是 R_iso、也不是堆内分流的等效电阻——那一个量就是本表里的 R_leak。

★ 顺带说明一句它的性质：ΔT_coolant 本身是设计变量，不是给定值，⛔ 本课不给它的数、也不给「典型带」——它由电堆厂家规格与 O1-03 电堆温度与温差均匀性控制 的温度均匀性要求共同确定，须由实测或仿真定。后面讲义里出现的具体取值一律是教学假设值，会在出现的地方逐处标明，⛔ 不对应任何平台、不得取用。

本讲小结：「电堆冷却回路必须独立」不是一条理由，是八条各自成立的判据（温度窗口／电导率／材料与配方／流量与压降／热负荷时间特性／控制优先级／失效传播与安全边界／维护与售后），其中后六条是本课归纳补进来的；它们的用法是析取——任何一条不成立即足以独立，而要论证「可以合用」必须八条全过，⛔ 八条之间不得互推。温度窗口判的是两条带有没有交集而不是「温度差不多」；电导率不兼容是单向的不可逆污染；隔离必须隔到零件清单一级；流量与压降合用是两侧重算而不是单侧让步；热负荷时间特性与控制优先级这两条决定了共用散热器的工况点会打架、共用回路里的仲裁无处落地。独立要付代价，代价必须与理由写在同一张表上，结论才可审。最后，「独立」指的是冷却液回路物理独立，⛔ 不是「不用管整车」——本课向整车交出的是 Q_coolant 与温度窗口两个边界条件。全课统一用 κ 表示电导率，ΔT 一律带下标；另有四个跨讲撞名的符号在 1.11 第三张表里一次性钉死——R 不裸写（电阻 R_leak／R_iso，水力流阻 R_hyd）、Q 只作热功率（流量写 V̇ 与 ṁ）、裸 Δp 只作压降（泵压升写 Δp_pump）、c_p 只作冷却液比热（堆体固体写 c_p,stack）。
