O1-01 燃料电池电堆产热与水/热管理耦合
课程代码 O1-01 · 板块 O 燃料电池（FCEV）总成与专题 / O1 电堆热管理 时长 约 4.0 小时（5 讲 + 1 次产热/水平衡计算实操） 适合对象 燃料电池系统 / 仿真工程师；电堆及 BOP 热管理正向设计人员（必修） 前置 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战；A1-04 工程热力学与蒸气压缩制冷循环（log p-h 图判读）；O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 O1-01 大纲的完整展开版
引言：同一行「散热量 XX kW」，能把散热器同时选大和选小
某氢燃料电池商用车项目的电堆规格书上，只有一行「散热量 XX kW」。冷却回路按它定尺寸，台架一跑，热平衡怎么也对不上。复盘时才发现这一行字什么都没交代：它是按高热值（HHV，产物按液态水记账）还是低热值（LHV，产物按气态水记账）记的？是寿命初期（BOL）还是末期（EOL）？是电堆级还是含辅助系统（BOP）的系统级？稳态还是瞬态？而最要命的是那个「口子」——它说的是电堆放出的全部热，还是真正进入冷却液的那一份。⚠ 这两件事在中文里都叫「散热量」，而它们之间隔着一整块随阴极尾气离开的显热与水汽潜热。⇒ 同一行字，能把散热器同时选大和选小：把「全部热」直接当成冷却液负荷，散热器被系统性放大；反过来用一个口径不明的「效率大约一半、所以产热约等于电功率」去折算，产热被算小，到台架上才炸。⛔ 两个方向相反的错，根因是同一个：数字被抄走了，口径没被抄走。而整改动作也不是「换一个更准的数」，是把口径补齐、并把实测校核挂进验证计划——这两件事本课都会给出做法。
这门课要建立四项判断力：① 用热中性电压公式，从给定的电流、单片电压与片数算出电堆的产热功率，并把它拆成可逆熵热与不可逆极化热两笔；② 画出膜内水传递的路径并判断净通量的方向；③ 说清电堆温度设定为什么是水管理与热管理的公共变量；④ 判断给定工况下电堆偏「干」还是偏「淹」的风险方向。五讲依次落地：第 1 讲把产热这本账算清楚——两笔账的拆分、热账里到底有哪五项、热往哪六个出口走、试验端怎么用两本账把它分开、以及引用任何一个产热数之前必问的六项口径；第 2 讲把膜内的水传递路径摆全（大纲列了三条，本课把压差对流补进全集），给出净通量方向的判据；第 3 讲讲温度—湿度耦合，把「升温省散热器」这个单边账补成两本；第 4 讲讲面内不均，射程只到产热侧（电化学口径）；第 5 讲划边界、与邻课交棒，再用典型案例把全课合成一条判据链、用动手做各验一遍。
第一根钉子（记账钉）：电堆的产热是两笔账，⛔ 不是活化 / 欧姆 / 浓差三类极化之和。Q_stack = N_cell·(E_tn − V_cell)·I 这一整段电压尺里，只有 (E_rev − V_cell) 那一截是三类极化对应的不可逆热——那是「做得不好造成的损失」，可以靠设计改善；上面还压着 (E_tn − E_rev) 那一截可逆熵热，它由反应本身的熵变决定，电流为零时它按定义就已存在，⛔ 不因催化剂更好、膜更薄、装配更好而变小，⛔ 也不是可以优化掉的损失。25℃ / HHV 口径下这一截是 0.25 V/片，它占产热的份额不是常数，而是单片电压的函数 f_rev = 0.25/(1.48 − V_cell)：在单片电压的行业典型带 0.6~0.8 V/片 上是 28.4%~36.8%（⚠ 典型区间，⛔ 端点不得当成任何平台的可承诺值），越往低负荷、高电压点走占比越大。⇒ 脱开公式、按「三类极化」这个机理印象去外推别的工况，产热会被系统性算小三成量级（以 V_cell = 0.65 V/片 计漏掉 30.1%，分母＝HHV 口径的 Q_stack），而且低负荷点错得最多。⚠ 连「你错了多少」都带口径：换成 LHV 尺，熵热段只剩 0.07 V/片，同一个 V_cell = 0.65 V/片 下漏掉的只有 11.7%（分母＝LHV 口径的 Q_stack）。
第二根钉子（耦合钉）：电堆温度是水管理与热管理的公共变量，⛔ 不是散热侧可以独占的旋钮。把它往上调，散热侧确实得利：可用温差变大，同样的热量需要的散热能力变小。但同一个动作在水这一侧同时做了三件事——饱和蒸气压 p_sat(T) 陡升，⇒ 同样绝对含水量下膜附近的相对湿度骤降（60~90℃ 区间每升 10 K，相对湿度掉到原来的 0.64~0.68 倍，由标准水蒸气表值实算；⚠ 该比值只在这个温区成立，⛔ 不得外推成「一律掉三分之一」）；阴极尾气的携水能力增强，⇒ 随尾气离开的水更多、外部增湿的负担更重；而膜必须保住含水量才导质子。⇒ 「先按散热把温度定下来，再去看水管理配不配合」这个顺序本身就是错的——热这本账不能脱开水那本账单独平，温度窗口必须由两侧同时给约束、取交集。这根钉子同时决定了本课的边界：本课交的是产热量与水传递的物理判据，散热回路定尺寸归 O1-02 电堆冷却回路与低电导率冷却液设计、温差门限归 O1-03 电堆温度与温差均匀性控制、增湿器归 O2-02 膜增湿器热湿管理与水平衡，而它们共用的那个变量就是温度窗口——所以那个窗口不能由任何一方单独定。
★ 先把本课最容易被读反的那一条摆到台面上：「三条水路径合起来是把水往阴极搬 ⇒ 水淹和干膜是同一侧的两个极端，盯住阴极就够了。」恰恰相反——淹在阴极侧、干在阳极侧，而且在高电流密度下两者同时发生。读者会做错的那个具体动作是：把阴极出口的相对湿度（或阴极侧流道压降）当成水管理的唯一判据，据它去调加湿量与空气化学计量比——看到阴极出口偏湿、甚至排出液态水，就往下调加湿量、或往上调空气流量去吹。这个动作对阴极侧的积液确实有效，而它同时把阳极侧推得更干：阳极侧的水本来就在被电渗拖曳持续抽走，减少加湿等于把它唯一的补给也砍掉。量级支持这个错觉，却恰恰是它的反证——电渗拖曳搬运的水是阴极生成水的 2·n_d 倍，按 n_d 的典型带 1~2.5 代入就是 2~5 倍（⚠ 典型区间，⛔ 端点不得当可承诺值），而那些水正是从阳极侧被抽走的。⇒ 判据必须成对：阴极侧判积液，阳极侧判膜干，⛔ 一个测点不能同时判两件事，⛔ 尤其不许从「阴极出口湿度高」推出「膜不缺水」。⚠ 反向也不许被读成「所以只管阳极」——阴极积液堵住流道会直接掐掉那一块的反应，而且它带正反馈（积液遮蔽 ⇒ 局部电流密度下降 ⇒ 局部产热下降 ⇒ 局部温度更低 ⇒ 更容易冷凝）。阴极的湿与阳极的干不是同一根刻度尺的两头，是两个量。这一条在第 2 讲专设一节点破，第 4 讲落到面内分布上，误区节再收一次口。
本课的口径与数字纪律，先在这里写死。① 全课产热与效率一律按 25℃ / HHV 记账（E_tn = 1.48 V/片、E_rev = 1.23 V/片，取自 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 的显示约定，本课引用不重推、不改精度）；⚠ B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 讲的整车热量账一律 LHV，跨课引数必须先换尺，⛔ 不得直接互抄。② 本课凡带代入值的算例，输入与结果一律是教学假设值（300 片、活性面积 300 cm²、电流密度 1.0 A/cm² 即 300 A、V_cell = 0.65 V/片），据此得 P_el = 58.5 kW、Q_stack = 74.7 kW（其中可逆熵热 22.5 kW、不可逆极化热 52.2 kW，22.5 + 52.2 = 74.7 当场闭合），Q/P_el = 1.28。⛔ 这组数不对应任何平台、任何产品，不得取用。③ 按 HHV 口径算出的 Q_stack 是「真正进入冷却液那一份」的上界而非等号——它隐含「生成水全部在堆内冷凝」，而车上大量水以蒸汽随尾气离开（潜热扣项的上限为 20.5 kW，占上界的 27.5%，由生成水摩尔流量乘汽化潜热算出）；⛔ 这个方向性声明不得反过来使用，⛔ 不许由上界减去潜热上限造出一个「下界」（那个差值还没扣尾气显热与表面散失）。④ 凡属平台相关量的，本课一律不给数、也不给「通用比例」：六个出口各自的份额、净水通量系数、膜的扩散与渗透参数、增湿量与增湿器效率、局部电流密度与温度分布、温度与温差门限、系统净效率——一律写明它取决于什么、须由本项目实测或供应商数据确定、以及判据归哪一门课。
最后把边界划清。本课的净新增只有五件事：绝对式 Q_stack 与两笔账的拆分；膜内水传递的四条路径与净方向判据；温度作为水热公共变量的判据形状；面内产热分布（电化学口径）；试验端的两本账分账法。本课明确不做的，逐项只给去向、不给限值：极化曲线三段的读法与主导机理、两套效率口径的定义与换算、电堆构造与化学计量比的口径 → 前置课 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角），本课引用不重讲；冷却回路与低电导率冷却液、泵与散热器的任何定尺寸 → O1-02 电堆冷却回路与低电导率冷却液设计、O3-01 FCEV 大散热量前端散热系统（低温差挑战）；温度与温差的门限、均匀性控制与判异 → O1-03 电堆温度与温差均匀性控制；催化层—气体扩散层—双极板的固体侧热阻链与冷却流场板 → O1-06 电堆内部传热路径与冷却流场板热设计；衰减速率、EOL 判据与散热余量 → O1-07 电堆衰减与散热余量：从 BOL 到 EOL 的产热抬升与定尺寸；膜增湿器与水平衡的定量 → O2-02 膜增湿器热湿管理与水平衡；氢侧循环与吹扫 → O2-03 氢气循环泵/引射器与供氢温控；空压机与进气中冷 → O2-01 空压机冷却与进气中冷；BOP 寄生功与系统净效率 → O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环；一维系统模型的实现、降阶粒度与台架标定 → J1-09 燃料电池系统一维建模与水/热耦合仿真，流道级两相流 CFD → J2-01 CFD 基础、湍流模型与网格划分（Fluent/STAR-CCM+）；整车热量账、工况谱与极端工况定义 → B2-04 燃料电池（FCEV）热管理架构与大散热量挑战、B1-01 整车热平衡与全工况热负荷谱分析、B1-03 极端工况定义：高温、高原、低温、快充、拖挂爬坡，FCEV 的模式管理与功率仲裁 → O3-07 FCEV 系统级热管理模式管理与功率—热仲裁；与锂电产热记账的类比只到「可逆熵热 + 不可逆热」这个框架为止，两侧的参数化⛔ 不得互算 → D1-01 动力电池产热机理与产热速率建模。标准同理：本课未独立核对过 GB/T 24548（燃料电池电动汽车 术语）、燃料电池电动汽车动力性能测试相关国标与 IEC 62282 系列（燃料电池技术）中任何一份的原文，对它们只写标准号与它在本课承担的角色，⛔ 一个条款、一个限值、一个分部号都不写；版次与实施日期以现行目录为准，引用前须核。⚠ 上面点到的多门课目前只有大纲，故本课措辞一律用「归 X」「判据在 X」这类去向式，⛔ 不写「X 已讲透某某」。
⚠ 由此有两种读法会落空。一是来找可以直接抄进方案的散热量——本课一个平台相关量都不给，给的是让你自己算出它、并且知道它是按哪把尺、从哪个口子记出来的那套判据。二是把它当电堆热设计课或水管理设计课读——本课交的是产热与水传递的物理判据，热怎么从产生点导出去、水怎么被增湿器补回来，都在别的课上。⇒ 全课最后要落到一句在任何评审桌上都该问出口的话：这个「散热量」，是哪一本账上的哪一个口子？顺带记住另一条与它并列的纪律——热量看电压，水量看电流：产热跟着 (E_tn − V_cell) 走，生成水只跟着电流走，所以电堆衰减会抬高产热却一克不改生成水。两个轴各管一件事，⛔ 不得互串。
第 1 讲 电堆产热账：热中性电压、两笔热与热量的实际出口
这一讲只回答一个问题：一台电堆在某个工作点上到底放出多少热，而这个数要怎么记，下一个人拿走时才不会用错。它听起来像电化学的题目，落地形态却是一张交给冷却回路的输入表——本课的典型案例里，两个组各自算得都没错，散热量却差出一大截，根子全埋在这一讲。九节的走法是：先把产热拆成两笔性质完全不同的账（1.1）；把口径钉死，并把「熵热大约三成」这个印象换成一条可以当场手算的曲线（1.2）；然后把效率与产热写成同一件事的两种形态（1.3），并顺手点破一个方向恰好相反的流行说法（1.4）；接着用两个全集把账做全——热账里到底有哪几项（1.5）、这些热又从哪几个口子走掉（1.6）；再把它落到台架上，说清为什么只有两本账一起做才闭得合（1.7）；最后两节收口：本课算出的那个数是上界而不是等号（1.8），以及引用任何一个产热数之前必须问清的六项口径（1.9）。
⚠ 开讲之前先把本课的数字形态讲明白，否则后面九节会被整体误读。本课能给准确值的只有两类：一类是物性与热化学数据（法拉第常数、水的摩尔质量、汽化潜热、饱和蒸气压表），另一类是由它们与一组教学假设值算出的纯代数结果。凡是涉及某一台具体电堆的量——膜厚、电渗拖曳系数的实际值、六个热出口各占多少、温度门限、温差门限、增湿量、衰减速率——本课一个都不给，只写「它取决于什么、须由谁确定、判据归哪一门课」。⇒ 「不给数」不等于没有干货：本课交付的是让你能自己算、而且始终知道自己算的是哪一本账的判据。⛔ 反过来也要说死：本课正文与图上出现的每一个带千瓦、克每秒的数值，都是由那组教学假设值算出来的，不对应任何平台、任何产品，禁止取用。

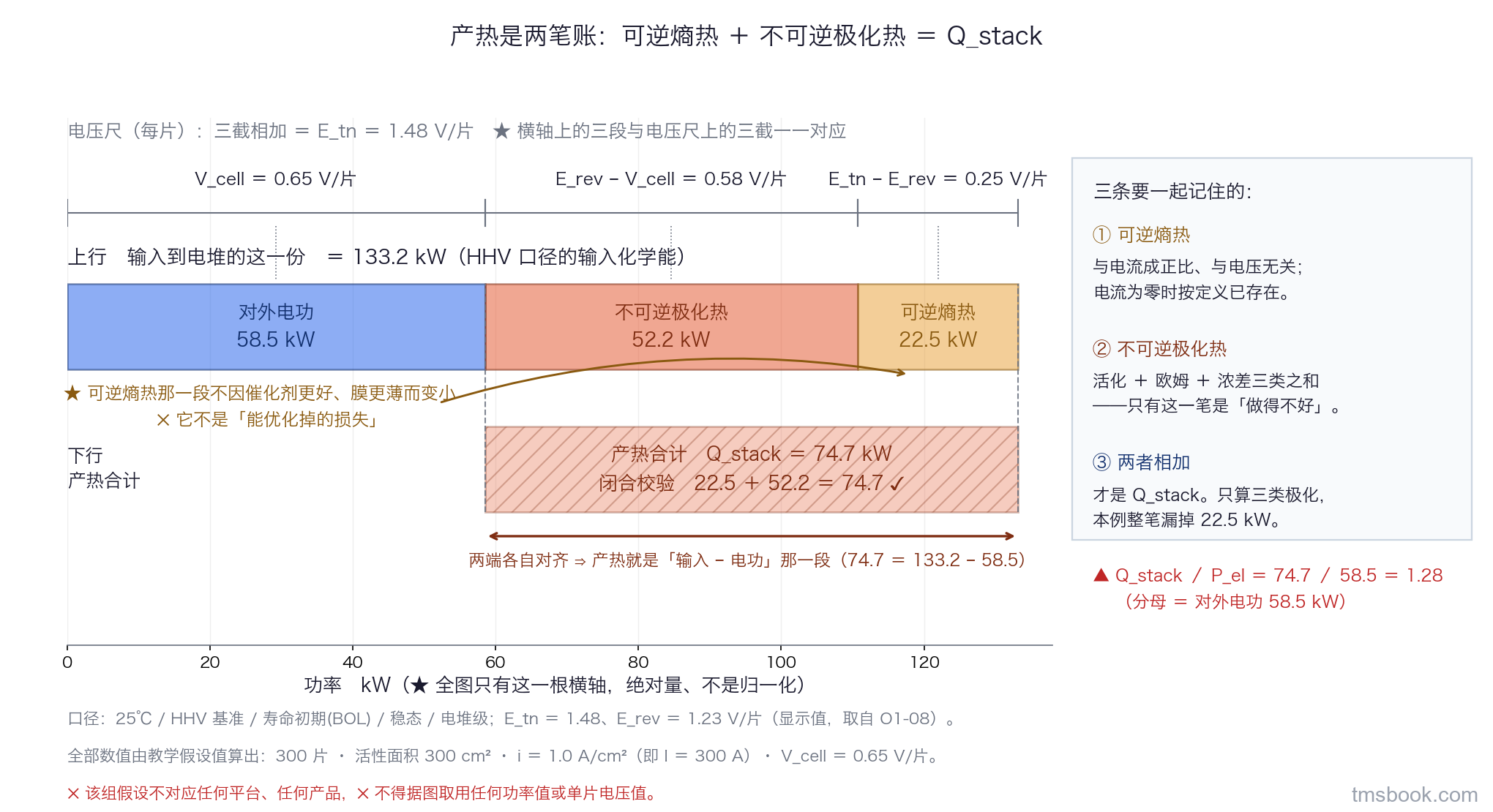

1.1 产热是两笔账：可逆熵热与不可逆极化热——⛔ 不是活化/欧姆/浓差三类极化之和
是什么。一片电池上的电压尺要分成两截来记账。整堆的产热功率是
Q_stack = N_cell · (E_tn − V_cell) · I
而这一整段里压着两笔性质完全不同的账：
Q_rev = N_cell · (E_tn − E_rev) · I （可逆熵热） Q_irr = N_cell · (E_rev − V_cell) · I （不可逆极化热，活化 + 欧姆 + 浓差三类之和） Q_rev + Q_irr = Q_stack （恒等，因为 (E_tn − E_rev) + (E_rev − V_cell) = E_tn − V_cell）
本讲用到的符号与单位一次列全，⛔ 后文不再改写法：
| 符号 | 含义 | 单位 |
|---|---|---|
| N_cell | 电堆串联的电池片数 | 片 |
| I | 流过电堆的电流（串联，各片相同） | A |
| V_cell | 实测单片电压 | V/片 |
| E_tn(HHV, 25℃) | 热中性电压：反应焓全部变热、一点电不发时对应的电压 | V/片 |
| E_rev(HHV, 25℃) | 可逆电压：热力学上能拿到的最大电功对应的电压 | V/片 |
| P_el | 电堆对外电功率 = N_cell · V_cell · I | W |
| Q_stack | 电堆总产热功率 | W |
| Q_rev | 可逆熵热（产热的第一笔账） | W |
| Q_irr | 不可逆极化热（产热的第二笔账） | W |
三把刻度本课直接取用，⛔ 不重推。E_tn 在上、E_rev 居中、V_cell 在下，这把尺怎么立起来、两套口径怎么定义与换算，是前置课 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 第 1 讲的正文，本课引用不重讲；而 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 在它的 §1.8 里也明写了自己只给比值式、把绝对式留给本课。⇒ 两门课之间的那一刀就落在这里：本课接过来的净新增，是把无量纲的 η_cell 与 Q/P_el 乘上片数与电流，变成以千瓦计的绝对量，并把它拆成两笔账。⚠ 划这一刀是有代价意识的：两门课如果各自推一遍同一件事，两边的口径迟早漂开；所以本课不改这几个电压值的精度、不重新从 ΔG 与 ΔH 推一遍，只负责往下乘。
为什么这两笔必须分开记。可逆熵热来自反应本身的熵变（该反应的 ΔS < 0，热力学要求它在可逆进行时也要放出这一份热）。它有三条性质，条条都与另一笔账相反：
- 它与电流成正比、与电压无关——(E_tn − E_rev) 在给定基准与温度下是个常数；
- 它不因催化剂更好、膜更薄、装配更好而变小——那些改进搬动的是 V_cell，搬不动 E_rev；
- 电流为零时它按定义就已经存在于这个反应里，它不是「做得不好」的产物。
而 (E_rev − V_cell) 那一截才是「做得不好造成的损失」：三类极化都落在这一截里，它可以靠设计改善。⇒ 把两者合成一句「电压损失变成热」，就把可优化的和不可优化的混成了一件事——这是本课第一根钉子，全课会反复敲。
工程量级（教学假设值）。本课全部算例建立在下面这一组假设上，它与 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 的教学假设组一致：
| 项 | 取值 | 说明 |
|---|---|---|
| 片数 N_cell | 300 片 | 教学假设值 |
| 活性面积 | 300 cm²/片 | 教学假设值 |
| 电流密度 i | 1.0 A/cm² | ⇒ I = 300 A |
| 单片电压 V_cell | 0.65 V/片 | 教学假设值，寿命初期（BOL） |
| 记账口径 | 25℃ / HHV / BOL / 稳态 / 电堆级 | 全课统一，⛔ 中途不换 |
⚠ 这一组值不对应任何平台、任何产品，⛔ 不得取用；它存在的唯一目的是让下面几个数可以被你当场复算。代入：
- P_el = 300 × 0.65 V/片 × 300 A = 58.5 kW
- Q_stack = 300 × (1.48 − 0.65) V/片 × 300 A = 300 × 0.83 × 300 = 74.7 kW
- Q_rev = 300 × (1.48 − 1.23) V/片 × 300 A = 300 × 0.25 × 300 = 22.5 kW
- Q_irr = 300 × (1.23 − 0.65) V/片 × 300 A = 300 × 0.58 × 300 = 52.2 kW
- 闭合校验：22.5 + 52.2 = 74.7 ✓
易错点四条。⛔ 把三类极化之和当成全部产热——在本例里这等于把 22.5 kW 整笔漏掉，占 Q_stack 的 30.1%（分母＝HHV 口径的 74.7 kW）；⛔ 把可逆熵热说成「可以优化掉的损失」，然后在方案里给它排一个改善量；⛔ 忘记 Q_stack 是整堆的量而 (E_tn − V_cell) 是每片的量——少乘一个 N_cell，结果差两个数量级，而它长得仍然像一个合理的数；⛔ 把 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 的比值式 Q/P_el 直接当成绝对功率用——那是个无量纲数，它要乘上 P_el 才是千瓦。
1.2 口径必须写死：本课一律 25℃/HHV，熵热段 0.25 V/片——换一把尺，连「你错了多少」都跟着变
是什么。HHV 口径把生成的水按液态记账，LHV 口径按气态记账，两者相差的正是生成水的汽化潜热。本课的所有产热数与效率数一律按 25℃ / HHV，并且在每一处给数的地方带上这个标注。本课取用的四个电压显示值全部来自 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 的显示约定：
| 本课统一写法 | 显示值 | 含义 |
|---|---|---|
| E_tn(HHV, 25℃) | 1.48 V/片 | 产物按液态水记账时的热中性电压 |
| E_rev(HHV, 25℃) | 1.23 V/片 | 产物按液态水记账时的可逆电压 |
| E_tn(LHV, 25℃) | 1.25 V/片 | 产物按气态水记账时的热中性电压 |
| E_rev(LHV, 25℃) | 1.18 V/片 | 产物按气态水记账时的可逆电压 |
⇒ 两把尺上的可逆熵热段分别是 0.25 V/片（HHV, 25℃）与 0.07 V/片（LHV, 25℃），全课统一用这两个数。⚠ 本课不给 E_rev 的两口径差——1.23 − 1.18 = 0.05 这种「两个两位显示值相减」的算法不成立，O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 已专门点破过；本课需要的每一个差值都直接取上表已定的那两个数，⛔ 不现场做减法造第三个量。⚠ 另外，符号纪律承 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角）：E 类电压凡给出取值处一律带 (基准, 温度) 双标注，⛔ 不裸写；在通用算式里出现的 E_tn 与 E_rev 是符号占位，其取值一律按本课口径 (HHV, 25℃)。
为什么本课选 HHV。口径不是学究气，它会直接改变结论：同一台电堆、同一个工作点，HHV 尺给出 Q/P_el = 1.28、LHV 尺给出 0.92，两个数都对，差的是记账方式。本课选 HHV 有两条具体理由：其一，本课要拆的那两笔账（熵热 / 极化热）在 HHV 尺上量级清晰；其二，(E_tn − V_cell) 这个式子本身就是 HHV 的定义式。⚠ 与本课口径不同的邻课要点名：B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 的整车热量账一律按 LHV，跨课引数必须先换尺。

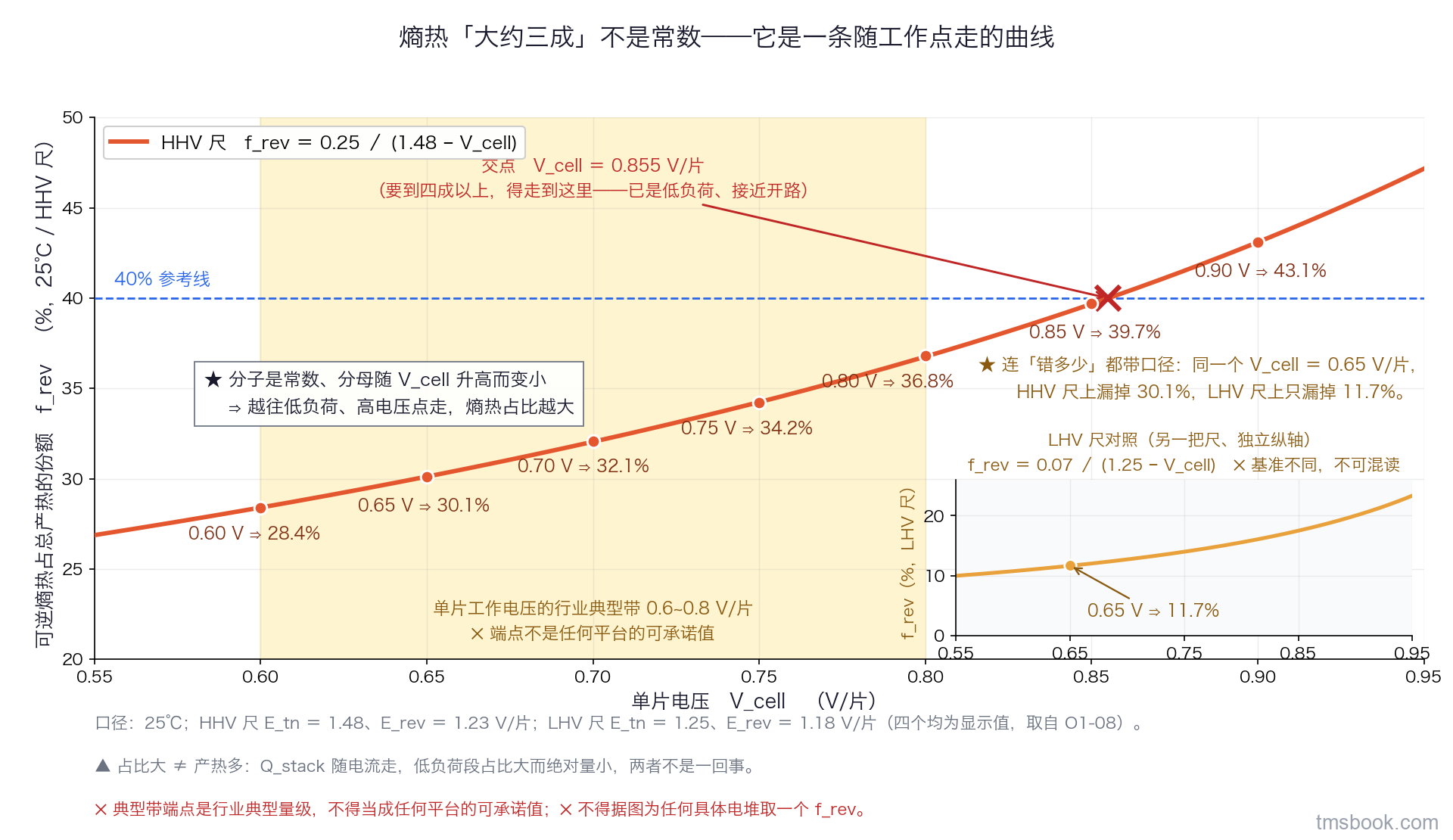

熵热占产热的份额不是常数，是 V_cell 的一个函数。把 Q_rev/Q_stack 里的 N_cell 与 I 约掉，剩下的是一条只跟单片电压有关的曲线：
f_rev = (E_tn − E_rev) / (E_tn − V_cell) = 0.25 / (1.48 − V_cell) （25℃ / HHV）
这是一条可以当场手算的判据：分子是常数，分母随 V_cell 升高而变小 ⇒ 越往低负荷、高电压点走，熵热的占比越大。代入几个点（25℃ / HHV，统一保留一位小数）：
| V_cell（V/片） | 0.60 | 0.65 | 0.70 | 0.75 | 0.80 | 0.85 | 0.90 |
|---|---|---|---|---|---|---|---|
| f_rev | 28.4% | 30.1% | 32.1% | 34.2% | 36.8% | 39.7% | 43.1% |
⇒ 在单片工作电压的行业典型带 0.6~0.8 V/片 上，f_rev 落在 28.4%~36.8%；要到四成以上，需要 V_cell ≥ 0.855 V/片——那已经是低负荷、接近开路的工作点了。⚠ 0.6~0.8 V/片 是行业典型区间，⛔ 端点不得当成任何平台的可承诺值。
★ 连「你错了多少」都要先说清用的是哪把尺。「只按三类极化算产热」这个错，在 HHV 尺上、以 V_cell = 0.65 V/片 计，漏掉的是 30.1%；换到 LHV 尺，熵热段只剩 0.07 V/片，同一个工作点漏掉的只有 0.07/(1.25 − 0.65) = 11.7%。⇒ 两个数都对，因为它们是两本账上的两个比例。这就是为什么本课把口径写死在第一讲，而不是留到附录里。
易错点五条。⛔ 从 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 抄一个 LHV 口径的效率数，直接代进本课的 HHV 口径产热式——算出的热偏小，散热器会跟着选小；⛔ 用两个两位显示值相减去造第三个量；⛔ 只在讲义开头声明一次口径，正文各处的数不带标注（口径一旦离开数字，下一个人就抄不走它）；⛔ 把「约三成」当常数写进模型——低负荷段会被系统性算小；⛔ 反过来把「低负荷占比大」读成「低负荷产热更多」——占比大而绝对量小（Q_stack 随 I 走），两者不是一回事。⚠ 还有一条：这条比值只用于判份额，⛔ 不得拿它去反算 E_rev、反算熵变或任何别的量。
1.3 效率与产热此消彼长，是同一件事的两种写法——⚠「各占一半」这句口号自带一把尺
是什么。两条式子，共用同一个 E_tn，因而共用同一把尺：
η_cell = V_cell / E_tn （电堆级发电效率） Q / P_el = (E_tn − V_cell) / V_cell = 1/η_cell − 1 （每发一份电，同时放多少份热）
⇒ 两式互为代数变形，⛔ 不是两条独立的判据。写成这一对，是为了让「效率掉一点、产热涨多少」这件事可以当场算，而不是靠感觉。它同时解释了 FCEV 的热负荷为什么对工作点特别敏感：η 在分母上，η 越低，Q/P_el 涨得越快。
工程量级。以 V_cell = 0.65 V/片（教学假设值，⛔ 不得取用）代入两把尺：
| 口径 | E_tn | η_cell | Q/P_el | 输入化学能中：电 | 输入化学能中：热 |
|---|---|---|---|---|---|
| HHV, 25℃ | 1.48 V/片 | 43.9% | 1.28 | 43.9% | 56.1% |
| LHV, 25℃ | 1.25 V/片 | 52.0% | 0.92 | 52.0% | 48.0% |
⚠ 这几个数与 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角）、B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 逐字同值，本课不另给一套。
★ 「产热量与发电功率同量级（约各占一半）」这句话必须带口径。把它落到数上：把输入化学能归一为 1，LHV 尺是 52.0% 电 / 48.0% 热——「约各占一半」成立；HHV 尺是 43.9% 电 / 56.1% 热——热明显多于电，⛔ 不是各占一半。这不是措辞讲究，而是同一条口径纪律的又一个落点：说这句口号的人，通常不知道自己站在哪把尺上。而本课一律按 HHV，所以本课不能原样使用「各占一半」这句话。
⚠ 这里还埋着一个分母陷阱，必须一次说清：上表最后两列的分母是「输入化学能」，⛔ 不是电功率。「热占 56.1%」与「Q/P_el = 1.28」说的是同一件事，但前者的分母是输入化学能、后者的分母是对外电功率——同一个差额除以不同的分母，会得到完全不同的百分数。本课因此立一条与 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 相同的硬约定：凡给百分比，必须把分母一起写出来，正文如此，图上也如此。
易错点三条。⛔ 把 η_cell 与系统净效率混用——后者要扣掉空压机、氢循环、泵与风扇那一串寄生功，那本闭环账归 O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环，本课的效率一律只到电堆级；⛔ 用 LHV 的 η 去套 HHV 的 Q/P_el 式（两式必须同尺）；⛔ 把 Q/P_el 直接当成「冷却液要带走的份额」——那还差着随尾气离开的好几笔，1.7 与 1.8 会把这一层拆开。
1.4 ★ 按废热占比论，内燃机比电堆更高——FC 难在温位与出口，⛔ 不在废热占比
是什么。先把两边换到同一把尺再比。内燃机的有效热效率按惯例是 LHV 口径，其行业典型量级是 30~40% ⇒ 废热占输入化学能 60~70%。而电堆在 LHV 尺上、以 V_cell = 0.65 V/片（教学假设值）计，废热占输入化学能 48.0%。⇒ 按占比算，内燃机的废热占比更高。⚠ 两侧必须都站在 LHV 尺上，⛔ 拿本课 HHV 尺的 56.1% 去和内燃机的 60~70% 比，是跨尺比较，不成立；⚠ 30~40% 是行业典型区间，⛔ 端点不得当成可承诺值。
那 FCEV 为什么被称作「大散热量」。真原因有两条，都不在占比上：
① 出口少。内燃机有一条高温排气的「免费通道」，把相当一块废热直接排到大气，根本不经过冷却液。而电堆这一侧，阴极湿排气只有 60~80℃ 量级（电堆工作温度带的典型量级，⛔ 不得当成任何平台的目标温度或控制门限），它能带走的份额远小于内燃机的烟气 ⇒ 废热的主体压在冷却液这一条路上。本课 1.6 会把六个出口逐个摆开，就是为了让这句话可核。
② 温位低。冷却液出口温度的上限被膜的材料边界压着，可用温差被两头同时挤：一头是它的上限不能随便往上抬（往上抬要付水管理的代价，这正是第 3 讲的题目），另一头是环境温度托着底。而散热器要交付的是 UA = Q/ΔT——分子更大、分母更小，两个方向叠在一起。⚠ 本课到此为止：这两条的定量、整车层面的后果与任何温度门限，本课一个都不给——整车层面归 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战，温度与温差的门限归 O1-03 电堆温度与温差均匀性控制，前端散热的定尺寸归 O3-01 FCEV 大散热量前端散热系统（低温差挑战）。⛔ 本课不给 UA、不给面积、不给风量。
易错点三条。⛔ 写「FCEV 的废热占比比燃油车高」这类方向相反的全称——它在任何一把尺上都不成立；⛔ 不换尺就直接比两个百分数；⛔ 把本课这句「难在温位与出口」当成结论直接搬去做架构选择——本课交的是方向与去向，架构判据在 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战。
1.5 全集一：热账里有五项，沿「三类极化」这条线索数会漏掉四整类
⚠ 先说清「全集 N」这个编号怎么读，本课只说这一次。全课共六个全集，编号是它们在本课全集清单上的固定编号，⛔ 不是它们在正文里的出现顺序：全集一（本节，热账五项）· 全集二（1.6，热的六个出口）· 全集三（2.1，膜内水传递路径）· 全集四（1.9，引用产热数前的六项口径）· 全集五（4.1，面内不均的六类成因）· 全集六（2.9，水的物料账）。⇒ 你会先读到 1.9 的「全集四」、再读到 2.1 的「全集三」，⛔ 那不是编错了。
先把全集摆出来。电堆这本热账里有五项：
| # | 项 | 它是什么 | 本课怎么处理 |
|---|---|---|---|
| (a) | 不可逆极化热 | 活化 + 欧姆 + 浓差三类之和，对应电压尺上 (E_rev − V_cell) 那一截 | 给绝对式与算例 |
| (b) | 可逆熵热 | (E_tn − E_rev) 那一截，反应熵变要求放出的那一份 | 给绝对式与算例（本课钉子一） |
| (c) | 氢跨膜渗透与内部短路的寄生反应热 | 它不产生外电流，这部分能量全部变热 | 只写去向，⛔ 不给份额 |
| (d) | 生成水在堆内冷凝释放的潜热 | 它决定 HHV 这本账里那一部分热到底有没有留在堆内 | 给上限算式（见 1.8） |
| (e) | 进堆反应气与冷却液带进/带出的显热 | 进气温度低于堆温时它是净吸热项，不是产热项，但它进同一本热平衡账 | ⛔ 不给数，只写方向 |
为什么必须先画全集。沿着「活化 / 欧姆 / 浓差」这条最熟悉的线索往下数，你只数得到 (a) 一项，后四项整类不出现——而整类的缺失不会以「少了一条」的形式暴露，你数出来的那张表看起来就是完整的。逐项说清它们为什么不在那条线索上：(b) 是本课钉子一，它压根不是「损失」，所以在「电压损失」这条线索上没有它的位置；(c) 因为它不产生外电流，在极化曲线上表现为开路电压的亏空而不是一条额外的热流；(d) 与 (e) 属相变与显热，根本不在「电」这条线索上。
三点射程声明。① 关于 (c)：本课只写三句——它存在；它不产生外电流、能量全部变热；它随寿命增大。⛔ 本课不给它的份额、不给等效电流密度，也⛔ 不给「大约百分之几」——它随膜厚与老化状态变，表征与随寿命的变化归 O1-07 电堆衰减与散热余量：从 BOL 到 EOL 的产热抬升与定尺寸。⚠ 但「不给数」不等于「可以不提」：在低负荷点与寿命末期，它的占比会明显上升，做热量账时必须知道账上有这一项。② 关于 (d) 与 (e)：它们在 1.6 的出口全集里会再出现一次——⛔ 同一笔热只能记一次，它们既是账里的项、也是账的出口，⛔ 不要在同一本账里记两遍。③ 关于 (e)：它是净吸热还是净放热，取决于进气温度与堆温的高低，⛔ 本课不给数。
三类极化本课不再分段。活化段、欧姆段、浓差段各由什么支配、哪个旋钮搬动哪一段，是 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 第 3 讲的正文；本课在产热账里不把这三段分开记——它们对热的贡献是同一种性质（不可逆），合起来就是 (E_rev − V_cell)·N_cell·I。为什么不分：分段对诊断有用（曲线塌陷了先查哪一头），对产热记账没有任何增量——三段的和已经被实测的 V_cell 一次性给出了，再拆一次只会引入三套需要单独标定的参数。⇒ 本课的产热式只需要一个实测量 V_cell，这正是它可用的关键。以教学假设值计，(E_rev − V_cell) = 1.23 − 0.65 = 0.58 V/片 ⇒ Q_irr = 52.2 kW，占 Q_stack 的 69.9%（分母＝HHV 口径的 74.7 kW）。⛔ 本课不给三段各自的份额，那需要交流阻抗或电流中断法的实测数据。
易错点四条。⛔ 在产热账里另引入一个「内阻 R」并写成 I²R——PEMFC 的 (E_rev − V_cell) 已经把欧姆、活化、浓差三支全包进去了，另写一项 I²R 会既重复计入欧姆那一支、又遗漏非欧姆的两支；⛔ 把 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 那条「全段拉一条直线拟合出来的内阻什么都不是」的结论忘掉，转身在本课里用它算热；⛔ 把 (c) 当成可以忽略的小项而只字不提；⛔ 把 (d) 在这一节记一遍、又在 1.6 的出口里记一遍。
1.6 全集二：热有六个出口，沿「冷却液」这条线索数会漏掉五类——其中蓄热项不是出口，是账不平的原因
先把全集摆出来。电堆产的热往六个方向走：
| # | 出口 | 说明 |
|---|---|---|
| (a) | 冷却液 | ṁ_cool · c_p · ΔT，通常是最大的一支 |
| (b) | 阴极尾气的显热 | 那股气从进堆温度被加热到出堆温度 |
| (c) | 阴极尾气带走的水汽潜热 | ★ 生成水以蒸汽形式离开时，它的汽化潜热不落在冷却液上 |
| (d) | 阳极侧尾气与吹扫排放 | 带再循环时这一支很小；dead-end 加周期吹扫时它是间歇的 |
| (e) | 堆体表面对环境的对流与辐射散失 | 端板、外壳与管路，通常是小项，但低负荷与冷启动时不可忽略 |
| (f) | 堆体自身热容的蓄热 | 瞬态项，稳态账里为零 |
为什么要把出口列全。因为本课交给冷却回路设计（O1-02 电堆冷却回路与低电导率冷却液设计）的那个输入不是 Q_stack，而是真正进入冷却液的那一份；两者之间隔着 (b)~(e) 四支。而 (c) 这一支尤其要点名：它正是 HHV 口径的 Q_stack 与「真正进冷却液的那一份」之间的差，1.8 会把它算出上限。
★ (f) 是最容易漏的一项，因为它根本不是出口，而是账不平的原因。整堆热平衡试验必须等到稳态才成立；没等到就做分账，那个差额会被误记进别的支路，而且看起来像是某一支算错了——你会去查流量计、查热电偶、查产热公式，唯独不会去查「是不是还没稳」。
射程声明。本课在这一节的射程只到「这六个出口各是什么、怎么在试验端分账」。六支各自的份额是平台相关量——它们随电堆温度、工作压力、阴极空气化学计量比与进气湿度大幅变化 ⇒ ⛔ 本课一律不给，也⛔ 不给任何「通用比例」。⚠ 这里有一条必须挡住的搬运：B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 在 LHV 口径下给过「冷却液侧约占八九成」的量级，那是另一把尺上的另一本账（LHV 账里潜热本来就不在内），⛔ 不得直接搬进本课的 HHV 账。
易错点四条。⛔ 认为「电堆的热全在冷却液上」；⛔ 把 B2-04 燃料电池（FCEV）热管理架构与大散热量挑战 的八九成量级当作本课 HHV 账的分配比；⛔ 在瞬态数据上做分账；⛔ 在带再循环的系统里把 (d) 当成一支主要出口（那时它很小，而且是间歇的）。
1.7 试验端的两本账：只有冷却液侧与阴极尾气侧一起做，整堆热平衡才合得上
是什么。台架上唯一能实测「到底有多少热真的进了冷却液」的手段，是同时做两本账再与公式对表：
冷却液侧：Q_cool = ṁ_cool · c_p · (T_out − T_in) 阴极尾气侧：Q_exh = ṁ_gas · c_p,gas · (T_out − T_in) + ṁ_vapor · h_fg 对表：Q_cool + Q_exh 与 Q_stack = N_cell · (E_tn − V_cell) · I 逐项核对
其中 ṁ_vapor 由阴极出口的温度、压力与湿度状态算出。⚠ 本课出现 ṁ_cool · c_p · ΔT 只是作为分账的算式形式，⛔ 不代入任何数值——冷却液流量、比热、进出口温差与泵、散热器的参数一律归 O1-02 电堆冷却回路与低电导率冷却液设计 与 O3-01 FCEV 大散热量前端散热系统（低温差挑战）。
为什么两本账缺一本就闭不合。这是本课与 O1-02 电堆冷却回路与低电导率冷却液设计 之间那个接口能不能被信任的唯一验证路径：回路设计的输入如果只来自公式外推、从来没有与实测对过表，那个数的误差没有人知道。而只测冷却液这一本时，会发生一件很具体的坏事——两账之差会被误判成「产热公式算大了」，于是有人去调公式，而真实原因是那部分热压根就没走冷却液这条路。
需要哪些测点。冷却液侧四项：流量（体积或质量）、进口温度、出口温度，以及所用比热的取值口径；阴极侧八项：进口与出口的气流流量、温度、绝对压力、湿度状态各四项。⚠ 其中阴极出口的湿度状态是最容易漏的一项——漏了它，就无法把潜热那一支从显热里分出来，整本尾气账就只剩一个粗略的显热估计。
射程与标准的处理。⛔ 本课不给任何测量精度要求、不给采样时长、不给稳态判据。测试规程与试验方法类的国标只写去向：GB/T 24548（燃料电池电动汽车 术语）、性能试验方法类国标（站内 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 已把这类去向指到 GB/T 24554）与 IEC 62282 系列（燃料电池技术）——⚠ 本课未独立核对过其中任何一份原文，因此一个条款、一个限值、一个分部号都不写；版次与年份以现行目录为准，引用前须核。
易错点三条。⛔ 把出口气按干气算显热——湿空气的比热与干空气不同，而且水汽那一项是大头；⛔ 忘记阴极出口排出的液态水怎么记——那部分水的显热要算，但它的潜热从未释放到堆内，⛔ 不能再计入冷却液侧；⛔ 在未达稳态时做账（1.6 的 (f) 项此时不为零）。

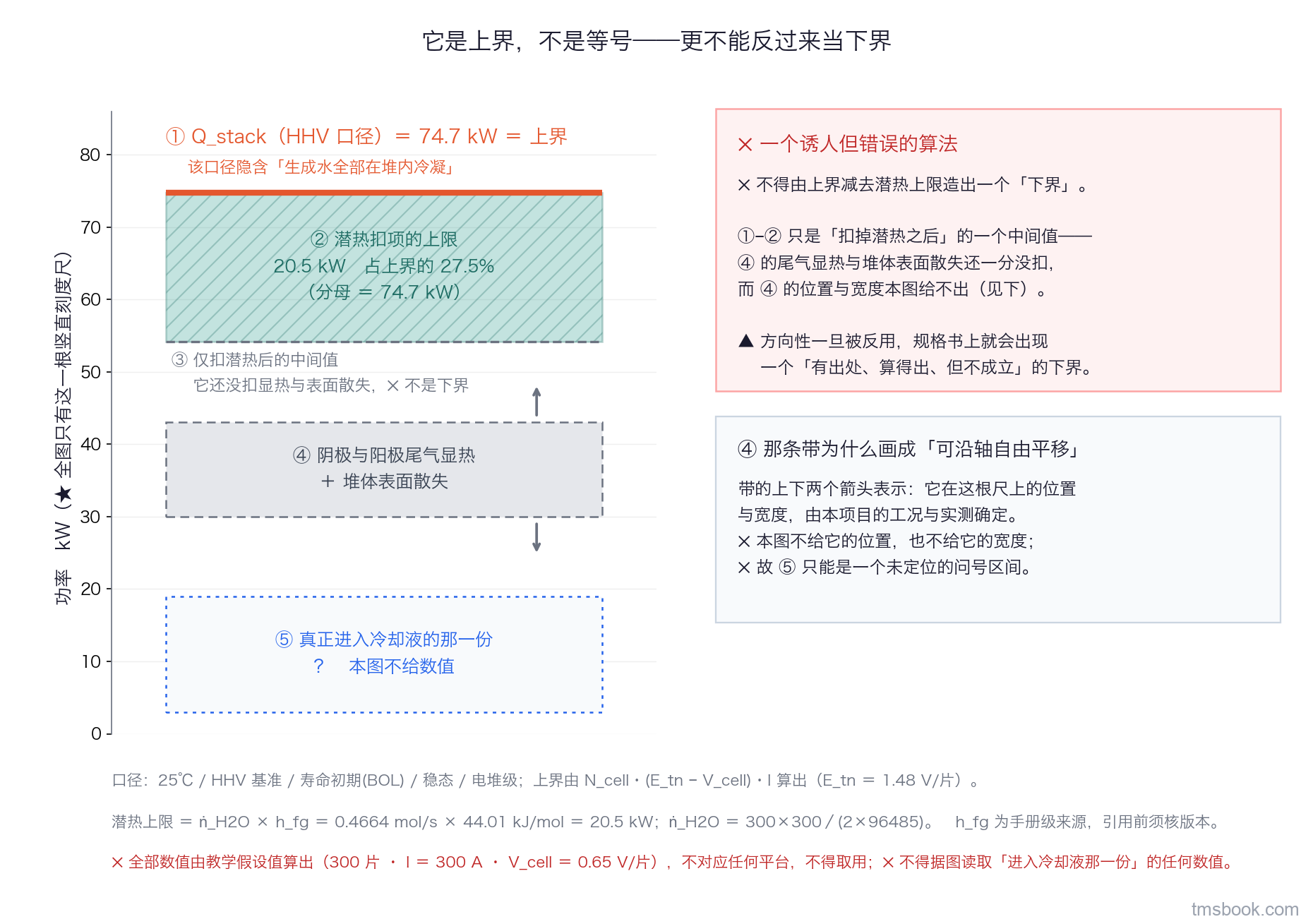

1.8 ★ HHV 口径的 Q_stack 是「进入冷却液热量」的上界，⛔ 且不得反过来当下界用
是什么。HHV 口径把生成的水按液态记账，这等价于假定「生成的水全部在堆内冷凝、把汽化潜热留在了堆里」。而车上大量的水是以蒸汽形式随阴极尾气离开的 ⇒ 那部分潜热根本没有进入冷却液。所以：
Q_stack(HHV) 是「真正进入冷却液的那一份」的上界，⛔ 不是等号。
为什么这条方向性声明必须写死。因为它同时挡住两个方向相反的错：把上界当等号 ⇒ 散热器被系统性放大；而反过来拿它去论证「冷却液至少要带走多少」⇒ 那是把一个上界当下界用，⛔ 明令禁止。两个错的根因是同一个：数字被抄走了，口径没被抄走。
工程量级（教学假设值，⛔ 不得取用）。以那组假设计，生成水的摩尔流量 ṅ_H2O = 0.4664 mol/s（相应的质量流量 8.40 g/s，即 30.2 kg/h；这个量只跟电流走，它的算式与理由在第 2 讲 2.4 单列）。于是：
- 上界：Q_stack(HHV) = 74.7 kW
- 潜热扣项的上限（对应「生成水全部以蒸汽离开」这一极端）：0.4664 mol/s × 44.01 kJ/mol = 20.5 kW，占上界的 27.5%（分母＝74.7 kW）
- 再往下还要扣阴极与阳极尾气的显热、堆体表面散失——这几项各是多少必须由本项目的工况与实测确定，⛔ 本课不给，因此本课也不给「进冷却液的那一份」的任何数值
⛔ 特别点破一个诱人的算法：74.7 − 20.5 = 54.2 kW 不是下界，它只是「扣掉潜热之后」的一个中间值，显热与表面散失还一分没扣。⛔ 不得把它写进任何一份规格书。
⚠ 潜热怎么算：本课走摩尔焓，不走显示值相减。本课的潜热项一律由 ṅ_H2O × 44.01 kJ/mol 直接算（h_fg 取 25℃ 的标准热化学数据，手册级来源，⚠ 引用前须核所用物性库或手册的版本），⛔ 不走「1.28 − 0.92 = 0.36」这条两位显示值相减的路径——那条路只在 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 的归一化对账上成立，拿它去算绝对量会引入舍入误差。⚠ 顺带把一件容易被误会成「两门课打架」的事说清楚：本课算得潜热上限占 Q_stack 上界的 27.5%，而 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 的归一化账上是 28%（0.36 除以 1.28）——这是同一件事的两种算法，差别只在那里走的是两位显示值、本课走的是精确摩尔焓。
易错点三条。⛔ 拿 74.7 kW 直接去选散热器；⛔ 从「上界 74.7」推出「下界 54.2」；⛔ 给「潜热占几成」一个通用比例——它随温度、压力、阴极空气化学计量比与进气湿度大幅变化，本课只给这一组教学假设值下的上限。
1.9 全集四：引用任何一个产热数之前必问的六项口径——最容易漏的是「口子」，因为两者在中文里都叫「散热量」
六项，缺任何一项，这个数不进任何一本账。
| # | 口径项 | 问什么 | 来源 |
|---|---|---|---|
| (a) | 热值基准 | HHV 还是 LHV | 承 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） 已立的三问 |
| (b) | 温度基准 | E_tn 与 E_rev 取哪个温度的值（本课一律 25℃） | 承 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） |
| (c) | BOL / EOL | 寿命初期还是寿命末期 | 承 O1-08 PEMFC 工作原理与电堆构造导论：极化曲线、Nernst 方程与两套效率口径（热管理视角） |
| (d) | 边界 | 这个数是电堆级，还是含 BOP 的系统级 | ★ 本课归纳补入 |
| (e) | 口子 | 它是「电堆放出的全部热」，还是「真正进入冷却液的那一份」 | ★ 本课归纳补入 |
| (f) | 稳态 / 瞬态 | 瞬态时堆体蓄热项不为零 | ★ 本课归纳补入 |
⚠ 后三项是本课归纳补入的，⛔ 不是某一份标准的既有条款，也不是本领域某份既有检查表上的条目——用它的时候要知道它的出处只有本课。补它们各有原因：(d) 因为 BOP 的热是另一本账（系统级的闭环账归 O2-05 燃料电池系统寄生功耗与净效率账：BOP 用电—产热的闭环）；(e) 因为这正是本课典型案例的根因；(f) 因为瞬态时 1.6 的蓄热项不为零。⚠ 而 (b) 这一项要读清楚：本课一律取 25℃，这是本课的口径选择，⛔ 不是「E_tn 与 E_rev 与温度无关」。
★ 为什么 (e) 最容易漏。因为「电堆放出的全部热」与「真正进入冷却液的那一份」在中文里都叫「散热量」——两个词一模一样，而它们之间隔着一整块随尾气离开的显热与潜热。这一项的代价可以量化：以教学假设值计，「全部热」是 74.7 kW，而它与「进冷却液的那一份」之间隔着最大 20.5 kW 的潜热扣项，再加上尚未量化的尾气显热与表面散失。⇒ 两个数都叫「散热量」，而它们不是同一个量。
怎么落地——⛔ 不是嘴上问一句。过关的形式必须是可核的：口径要写进文件的具体栏位，注明谁给的、按哪一套记的、复核时用什么反算。一份只写「散热量 XX kW」而不写口子的规格书，就是把一个歧义原样传给下一个人；而下一个人不会知道自己接到的是歧义，他会直接拿它去选件。
易错点三条。⛔ 在规格书里只写「散热量 XX kW」而不写口子；⛔ 把「先问基准」当成嘴上问一句，问完不落到文件上；⛔ 认为六项里只有 (a) 重要——(a) 最广为人知，恰恰因此它最不容易被漏。
这一讲交出去的是什么。一个带完整口径的绝对产热数、它拆成的两笔账、它的五项来源与六个出口、在台架上验证它的两本账，以及它是上界这条方向性声明。但这一讲从头到尾只碰了「热」这一本账——而它里面已经出现了两处躲不开的水：生成水在堆内冷不冷凝（1.5 的第四项），以及随尾气离开的那一大块潜热（1.6 的第三支、1.8 的扣项上限）。⇒ 热这本账，从第一节起就在借水那本账的量。第 2 讲把水那本账正式打开，从膜内的水到底沿哪几条路走开始。
后面还有 4 讲正文 · 关键公式 · 案例拆解 · 常见误区 · 动手做
