N3-02 天然工质（R290/R744）系统与安全

课程代码 N3-02 · 板块 N 前沿与新技术 / N3 新工质与 CO₂ 热泵 时长 约 3.5 小时（5 讲 + 1 次安全联锁设计练习） 适合对象 系统 / 安全工程师，做天然工质选型或安全评审的人（选修，面向资深） 前置 H7-05 R290（丙烷）可燃工质安全设计（材料/工质相容性基础）；H7-06 工质环保法规（GWP/ODP）与替代路线 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 N3-02 大纲的完整展开版

引言：环保账算清楚了，安全账才刚开始

R290（丙烷）GWP 只有个位数，R744（CO₂）GWP 定义为基准值 1（本课出现的 GWP 数值若无特别说明，一律取 IPCC AR4 的 GWP100 口径——换 AR5/AR6 口径不但数值会变，工质之间的高低排序也可能反转，引用时务必写明评估报告版本）——这组数字摆在法规趋严的桌面上，几乎是不可辩驳的环保理由。但工程师的工作不是只看一张对比表就拍板换工质。R290 是可燃工质，R744 是高压工质，两者都带着 HFC/HFO 工质不需要认真对待的新风险类别：燃爆和窒息。这不是"多做一道工序"的小事，而是要重新过一遍系统安全架构、维修流程、法规合规，缺一项都可能酿成事故。

这门课要讲清楚的核心命题是：环保属性评审和安全属性评审是两条独立的线，通过了前者不代表后者及格。把这两种工质各自的风险机理、系统级设计对策、充注量评估框架、维修运输合规要求理清楚，你才有资格回答"敢不敢用、怎么用得安全"这个问题——而不是简单地把工质型号一换就上车。

第 1 讲　天然工质为什么被重新重视

1.1 GWP/ODP 驱动：数量级优势不是修辞，是真实的法规压力

天然工质重新进入视野，第一推动力是环保参数的数量级差异。把几种工质的 GWP 摆在一起看（以下数值取 IPCC AR4 的 GWP100 口径）：R744（CO₂）定义为基准值 1，R290（丙烷）约为个位数量级（AR4 取 ≈3），而传统的 R134a 高达约 1430、新一代 HFO 类工质 R1234yf 在该口径下也是个位数（≈4）。这里必须钉一句：GWP 数值和工质之间的排序都取决于所引的评估报告口径——换到 AR5，R134a 降到 1300 量级；换到 AR5/AR6，R1234yf 的 GWP100 已经小于 1，反而低于 R290，"R1234yf 略高于 R290"这个说法只在 AR4 口径下成立。欧盟 F-gas 法规的不同版本采用的也是不同评估报告的 GWP 口径（早期版本按 AR4，最新版本已更新口径），所以做合规判定前先确认对方引的是哪一版评估报告，再比数字。这不是"略优"，是数量级的差距——R134a 排放 1 公斤对温室效应的贡献，相当于排放上千公斤 R744。ODP（臭氧消耗潜值）方面天然工质同样是零或近零。

这个量级差异解释了为什么行业不满足于从 R134a 换到 R1234yf 这一步，还要认真评估更彻底的天然工质路线：法规对 GWP 的门槛在持续收紧，工质替代不是一次性动作，而是一条随法规节奏演进的路径，天然工质是这条路径的远端选项。

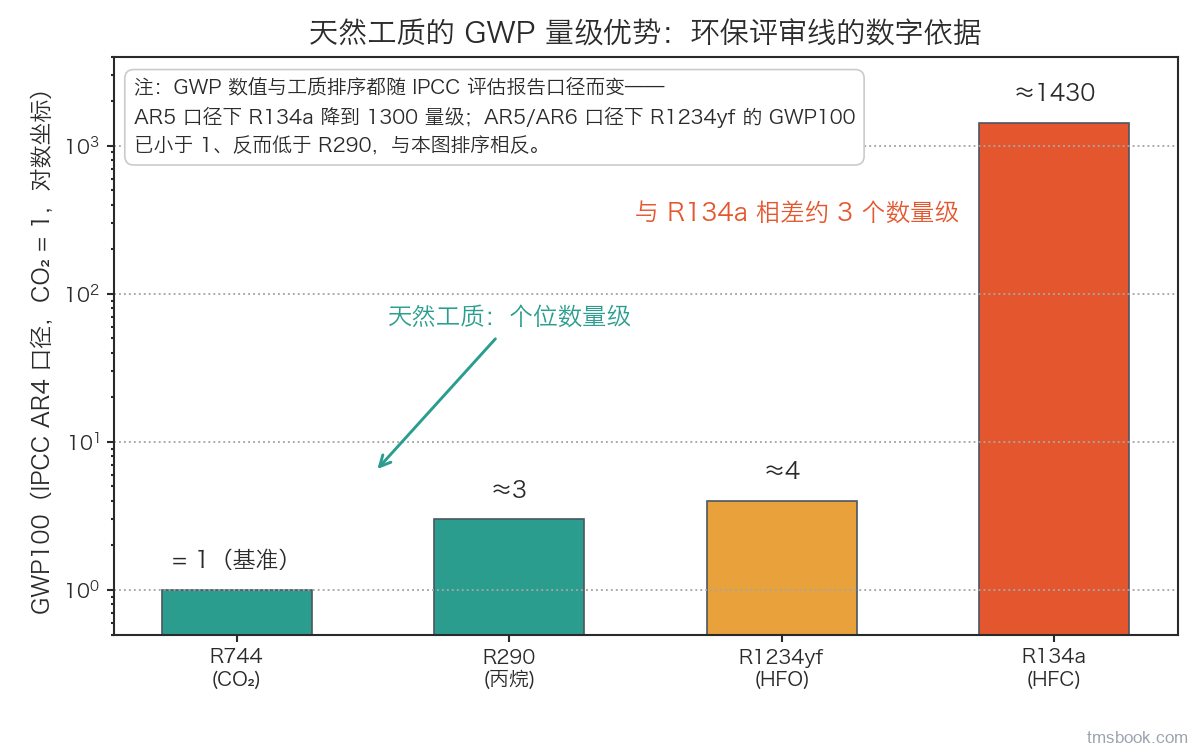

图 1 的四个数值取 IPCC AR4 的 GWP100 口径；换 AR5/AR6 口径时 R1234yf 会降到 1 以下、与 R290 的高低关系反转，读图时口径要和数值一起读。

1.2 法规趋严背景下的替代逻辑

具体的法规条文、时间表和区域差异，属于 H7-06《工质环保法规（GWP/ODP）与替代路线》专门讲解的范围，本课不重复展开。这里只讲逻辑关系：法规趋严 → 高 GWP 工质的使用窗口收窄 → 企业需要提前布局替代路线 → 天然工质因为环保参数最优而进入候选清单。理解这条逻辑链，才能明白为什么"安全风险明显更高"的 R290、R744 反而会被认真讨论，而不是被环保参数更折中的 HFO 类工质一步到位取代——法规压力和成本、性能约束共同决定了不同企业会选择路径上的不同节点。

1.3 "天然"不等于"零风险"——两条独立的评审线

这是全课最重要的一句破题话，值得单独展开讲清楚道理。"天然工质"这个名字容易造成一种心理暗示：来自自然界、化学性质"温和"、听起来比人工合成的氟化物更安全。这是一个认知陷阱。

工程评审必须把"环保属性"和"安全属性"当成两条完全独立的评审线：

• 环保属性评审回答的问题是"这个工质排放到大气中，对温室效应/臭氧层的影响有多大"——R290、R744 在这条线上得分都很高；
• 安全属性评审回答的问题是"这个工质在系统里意外泄漏、在使用/维修/运输环节，会不会伤人"——R290 的答案是可燃可爆，R744 的答案是高压容器风险 + 窒息风险，两者在这条线上都不是"零风险"，只是风险类型和 HFC 类工质不同（HFC 主要担心的是温室效应，天然工质担心的是现场安全）。

一个工质环保评审通过，绝不意味着安全评审可以走过场。后面四讲要讲的系统设计对策、充注量评估、维修合规，本质上都是在补齐这第二条线。

1.4 行业现状：产业化节奏不同步

R290 热泵在家用/商用热泵领域，部分场景已经产业化——家用空调、商用热泵机组等固定安装场景，通风条件明确、维护主体专业，风险管控相对成熟，行业已经积累了实际运行经验和相应的安全标准（比如 IEC 60335-2-40，第 4 讲会详细讲它的思路及局限）。

车用 CO₂ 热泵则仍偏前沿，产业化程度明显低于家用 R290 热泵。原因不难理解：车辆是移动的、受限空间多、维修场景分散在成千上万个非专业维修点，通风条件远不如固定安装设备可控；同时车用高压系统（CO₂ 跨临界系统工作压力显著高于常规工质，具体系统设计在 N3-01 讲过）对承压部件、碰撞安全的要求也更高。这个产业化节奏的差异，直接决定了本课后面讲的安全设计对策，不能简单把固定场景的经验平移到车用场景——这也是第 4 讲要重点澄清的一个误区。

本讲小结：天然工质的环保优势是数量级级别的（GWP，IPCC AR4 的 GWP100 口径：R744=1 基准，R290 个位数，对比 R134a≈1430；换 AR5/AR6 口径数值与排序都会变，引用须注明评估报告版本），是法规趋严下认真被考虑的根本原因；但"天然"不代表"零风险"，环保评审与安全评审是两条独立的线；R290 家用热泵已产业化，车用 CO₂ 热泵仍偏前沿，两者的安全设计经验不能直接互相套用。
