800V 高压平台热管理挑战

大纲的完整展开版——讲师授课蓝本 / 学员自学材料

N1-01 800V 高压平台热管理挑战

课程代码 N1-01 · 板块 N 前沿与新技术 / 高压平台与超快充 时长 约 4.0 小时(7 讲) 前置 E2-01 逆变器/IGBT 散热设计与冷板;B2-03 纯电(BEV)整车热管理架构设计 本讲义定位 讲师授课蓝本 / 学员自学讲义,是 N1-01 大纲的完整展开版


引言:同一块母排,截面变松了,排与排之间的距离变紧了

一台车的电压平台从 400V 抬到 800V,热管理这边最先被问到的通常是同一句话:「这样一来,我们是轻松了还是更难了?」

这句话在被拆开之前没有答案。它之所以答不了,不是因为资料不够、也不是因为项目还早,而是因为它把好几笔账混在一起问了。升压这个动作只改掉了一个自变量——电压;而热管理侧的每一笔账,各自挂在不同的自变量上。有的账挂在电流上,它真的松了;有的账挂在电压上,它真的紧了,但紧出来的东西是距离不是热;还有一大类账既不挂电流也不挂电压,它一分没降,只是因为别的项降了,它在总账里的占比反而上升。三类账的方向各不相同,所以任何一句「800V 让热管理更轻松」或者「更难了」,都是把三类账混着说出来的。

本课要做的事就是把这几笔账拆开。

这门课是什么,不是什么

这是一门平台切换的热管理决策课。它的输入是一条已经做出的架构决定——电压平台从 400V 抬到 800V;它的输出是四样可以拿去开会、拿去签字的东西:

  1. 一张按自变量分类的账目表:把「800V 之后什么变了」拆成三类账(加上四类容易整类漏掉的补入项),每一类各自给方向;
  2. 一份热管理件的复用 / 重做清单:哪些件无条件复用、哪些必须重开发、哪些是「复用零件但保不住位置」;
  3. 一个「电驱回路冷却液设定温度能不能上抬」的核算结论:从哪里入手算、算出来的是什么性质的数、还要被哪几道约束再砍一刀;
  4. 一张给决策层的分项收益代价表:每一项标明它的确定性等级、它姓不姓 800V、以及由谁去核。

反过来说,本课不是下面这四门课,⛔ 它们的内容一条都不在这里重讲:⛔ 不是 SiC 器件散热课(那是 E2-02 SiC 器件散热与双面冷却技术)、⛔ 不是连接器与母排温升核算课(那是 E5-04 高压连接器、线束与母排的温升管理)、⛔ 不是充电链路课(那是 N1-02 超快充链路级热管理:从桩到电芯的短板效应)、⛔ 不是高压部件安全与绝缘设计课(那是 G9-01 高压 PTC 加热器结构与安全设计)。

为什么要把边界划得这么死?因为「800V」这个词底下压着至少四个工种——电力电子、连接器与线束、充电生态、高压电安全。把它们塞进一门课里讲,结果必然是每一样都只讲到名词层:读者认识了 SiC、认识了爬电距离、认识了局部放电,却仍然答不出「我这台车该重做哪几个件」。而「一次电压平台切换对热管理到底意味着什么」,恰恰是唯一一段没有专门课、却每一次平台定义都必须回答的内容。本课就写这一段。

由此也决定了本课的判据长什么样:它们全部落在结构性的问题上——「这笔账的自变量是什么」「这个件挂在哪条供电母线上」「这一项姓不姓 800V」——⛔ 而不落在具体的毫米数、具体的温升值、具体的水温设定上。那些量要么在别的课里,要么是本项目自己的平台相关量。⚠ 这一条边界声明以及后文各讲开头的射程标记,都是本课归纳的判据,⛔ 不是任何标准或既有体系里的现成条目。

这里要顺带堵住一个很常见的误读:「本课不讲」不等于「不重要」。恰恰相反,E2-02 SiC 器件散热与双面冷却技术(器件与封装)、E5-04 高压连接器、线束与母排的温升管理(导体与接触点温升)、G9-01 高压 PTC 加热器结构与安全设计(部件侧绝缘配合)是本课的三个硬接口——写一份平台切换的热管理方案,缺任何一条都签不了字。本课的做法是取它们的结论去算平台层的账,⛔ 一条都不重推。

第一根钉子:先问这笔账挂在哪个自变量上,再问它变好还是变坏

这是全课七讲反复要敲的第一件事,也是本课给读者的第一个可执行动作

拿到任何一条关于 800V 的断言,第一个动作不是判断它真假,而是先把它归到三类账里——这笔账的自变量是电流 I、是电压 U、还是功率与开关行为?归不进去的断言,多半是把两类账混着说的。

三类账的方向是这样的:

  • 挂在 I 上的账——导体本体的 I²R、接触点(收缩电阻加膜电阻)发热、继电器与接触器触点、熔断器、分流器、连接器端子。同功率、同截面下,这类损耗降到约 1/4。这一类真的松了
  • 挂在 U 上的账——爬电距离、电气间隙、固体绝缘与耐压、局部放电、绝缘电阻与绝缘监测、高压互锁。这一类真的抬了一档,但要看清它的产物:抬出来的是距离与试验项,⛔ 不是热。
  • 挂在 P 与开关行为上的账——开关损耗、磁件铁损、EMC 滤波件发热、DC-Link 电容的 ESR 自发热、驱动与控制板、电机铁损。这一类与电压平台近乎无关,绝对值几乎不动,而它在总账里的占比上升了。

分类只有三格,加上后面几讲要补的四类(同期决策的账、随串联数走的账、随供电架构选择走的账,以及「不带电、却被绝缘布置挤走」的那一类),一张表就能做完,⛔ 不需要任何数值输入。

⚠ 这里有一处特别容易走岔:⛔ 不要把这个分类做成「零件分类」。同一个零件上常常挂着两笔方向相反的账——母排就是最干净的例子:它的截面挂在 I 上(电流减半,截面可以往下走);它的排与排、排与壳体之间的距离挂在 U 上(电压抬一档,距离要往上走)。按零件分,这两笔账会被合并成一句「母排差不多」,而它们其实指向相反的动作。⚠ 这条三类账的分类判据是本课归纳的,⛔ 不是某标准或既有体系里现成的分法。

第二根钉子:升压给热管理带来的净影响是「发热变少、空间变紧」——它是一道布置题

第二根钉子是一条结论,它在第 5、6、7 讲反复兑现:

800V 这件事本身,给热管理带来的是发热变少、空间变紧。它不是一道散热题,是一道布置题。

前半句:电驱侧在同功率下的废热持平或略降(I²R 到约 1/4、SiC 的损耗更低),所以整车前端的散热需求不会因为电压平台上移而变大

后半句:真正变紧的是绝缘配合算出来的那些距离。它们和高压互锁、绝缘监测这两个实体件一起,与散热器、风扇、管路、膨胀壶、支架抢同一块机舱空间。而且这场争夺发生在架构阶段——绝缘距离一旦定案就是硬约束,没有折衷余地;而散热面积是可以被压缩的那一方。压缩总是发生在可压缩的那一侧。等电气侧把绝缘方案定完再来放冷却件,热管理手里就只剩「加大散热器」和「牺牲风量」两张牌,而这两张牌恰好会把前面省下来的收益全部吐回去。

所以本课在第 5 讲和第 6 讲各要求一件强制交付物:一份带优先级的空间需求清单加一个明确的介入时点(第 5 讲),以及一张把「800V 本身」与「同期决策的超充、整车功率等级提升」分开记的前端热负荷账(第 6 讲)。

★ 与第二根钉子必须同时敲下去的推论是:真正把前端压力拉高的那几项,一条都不姓「800V」。把它们记到 800V 头上,会在架构评审上得出方向相反的结论,也会把散热器面积的增量算到错的项目账上。

四条最容易读反的判断,先在这里点破

本课有四条判断,照直觉推下去逻辑上讲得通、评审时也说得过去,而在真实分支上结论恰好偏向危险侧或者方向相反。四条在正文里各有一节正面展开,这里先把它们和「读反之后会做错的那个具体动作」摆出来。

① ⛔ 读反了:「SiC 的结温上限比 Si 高 ⇒ 换了 SiC,冷却设计就可以放松、冷却液温度可以往上抬。」

这句话的前半在材料层面不算错,错在它被搬到了车规模块这一层。车规主驱模块的额定结温上限由封装定死——焊层与键合体系的功率循环寿命、灌封与塑封料的耐温、DBC 体系——Si IGBT 与 SiC MOSFET 的这个数同在一档(常见 150~175℃ 量级,E2-01 逆变器/IGBT 散热设计与冷板 / E2-02 SiC 器件散热与双面冷却技术 口径;⚠ 本课另有一处出处记作「175℃ 量级」,两处出处不同,本课两个都记、⛔ 不单值化)。⇒ 换 SiC 不自带任何额外的结温预算

读者会做错的动作有两个方向,都要写清:方向 A(最常见)——拿两份规格书的 Tjmax 相减,把差值当成「腾出来的余量」去反推水温能抬多少;而那个差近零,于是算出「抬不了」,白白丢掉 SiC 换代真正带来的那部分收益,散热器该缩没缩。方向 B(后果更重)——听信「SiC 能用到 200℃ 以上」,把冷却液设定温度直接上抬几十 K;真实的余量根本不在那里,结果是结温平台整体抬高,焊层与 TIM 的功率循环寿命账被静默透支,而这笔账在整车试验里不会当场报错,要到耐久后段或者市场返回件里才暴露。

正解是:余量来自损耗下降那一项,入口是 T_j = T_coolant + P·R_th,total 的反解;⚠ 而反解算出来的是上界,还要被四道约束里最紧的一道再砍一刀(第 3 讲)。一句话记住:SiC 给的是损耗,不是结温。

② ⛔ 读反了:「高原市场车型 ⇒ 爬电距离和电气间隙都要按海拔放大。」

两个量的物理机制根本不同。电气间隙是空气中的最短直线距离,由空气击穿决定,气压降低则击穿电压下降 ⇒ 它随海拔修正爬电距离是沿绝缘表面的最短路径,由污染等级、凝露与材料 CTI 决定 ⇒ 它⛔ 不做气压修正

读者会做错的动作同样是两个方向:把修正系数同时乘到两个量上 ⇒ 爬电距离被无谓放大,在机舱里凭空多吃掉一块布置空间,而那块空间通常正是从冷却部件那里割的;反过来只记得放大爬电、忘了修间隙 ⇒ 真正会击穿的那一项留在了原值上,这是偏危险侧的一半。

⚠ 本课⛔ 不给修正系数、⛔ 不给任何毫米值(未独立核对标准原文),只交付「哪一个要修、哪一个不修」这条方向性结论与它的去向。

③ ⛔ 它在两个方向上同时错:「电压翻倍、电流减半 ⇒ 发热减半。」

对 I²R 主导的件(母排、连接器、线束、触点):同截面下损耗降到约 1/4,不是一半 ⇒ 按「减半」去留裕度是过于保守,减重与降本的机会被白白放掉。对开关损耗、磁件铁损、EMC 滤波件、DC-Link 电容 ESR 主导的件:这些热源一点没降,且在总账里占比上升 ⇒ 按「减半」去缩散热能力是过于乐观,直接做出欠散热的方案。

读者会做错的那个具体动作是:拿一个统一的「减半」系数去乘整车高压侧的热负荷表,然后一刀切地缩散热能力。两类件会朝相反方向做错,而在一张表上看不出来——这正是第一根钉子要先按自变量把账分类的原因。⚠ 顺带一提,即便是纯 I²R 的件,损耗降到约 1/4 也不等于温升降到 1/4:稳态温升由散热侧的平衡决定,温升的降幅小于损耗的降幅,「温升也降到 1/4」是偏乐观侧的说法,⛔ 不得当作可承诺值。这条的推导与它的适用边界在第 1 讲。

④ ⛔ 方向反了,而且是张冠李戴:「上了 800V,整车前端散热压力更大了。」

800V 本身让电驱侧在同功率下的废热持平或略降 ⇒ 前端散热需求不会因为电压平台上移而变大。真正把前端压力拉高的,是与 800V 常常同期决策的两件别的事:超充能力(静止充电没有迎面风、风扇又受噪声限制、Chiller 的冷凝负荷还叠加上来,见 D4-02 超充(4C/6C)热管理挑战与冷却强化)与整车功率等级提升

读者会做错的动作有三个方向:在架构评审上以「800V 会让前端更紧」为由反对升压方案——用一笔不属于它的代价去否掉它;把散热器面积、风扇功率的增量整笔记到 800V 这个项目账上,于是收益代价表算出来是负的,而那笔代价本该记在超充头上;反过来,因为「800V 不增加前端负荷」这个正确结论,就连超充那笔账也不算了,前端能力照 400V 平台的老账定,等超充工况上了台架才发现缺口。

⇒ 正解不是在「变大」和「不变」之间选一个,而是把账拆成记账方逐项记,每一项标明它姓不姓 800V(第 6 讲)。

本课的射程:从「电压平台变了」到「热管理要做哪些动作」这一段

本课的是:三类账的分类与逐类定向 · 器件侧损耗结构的变化与它的正确读法 · 冷却液设定温度能否上抬的反解口径与四道约束 · 导体与接触点这一侧「变松了多少、还有哪些下限卡着」· 绝缘配合的产物如何挤占布置空间以及热管理该带什么去谈判 · 回路归属与供电架构选择 · 前端热负荷的分账规则 · 复用与重做清单和给决策层的收益代价表。

本课不做的部分只给类型与去向,⛔ 一律不给限值、不给等级号、不给条款内容:SiC 器件本身的散热设计、双面冷却的收益估计与功率循环定寿见 E2-02 SiC 器件散热与双面冷却技术E2-07 功率模块热可靠性与寿命评估:功率循环、任务剖面与 AQG 324;热阻链的分段定义面与瞬态 Zth、以及封装与 DBC 体系本身的机理见 E2-01 逆变器/IGBT 散热设计与冷板E2-03 功率模块封装、DBC 与热阻网络盒级热账(DC-Link 薄膜电容与非半导体热源)见 E2-06 主驱逆变器盒级热设计:DC-Link 薄膜电容与非半导体热源;结温估计与主动降额见 E2-05 结温估计、热保护与主动降额策略;母排、连接器与线束的温升怎么算怎么测、接触电阻恶化的正反馈机理见 E5-04 高压连接器、线束与母排的温升管理;部件侧的绝缘配合与局部放电见 G9-01 高压 PTC 加热器结构与安全设计,耐压与局放试验的判读见 L1-05 电气类试验:电源负荷、EMC 发射抗扰、整改闭环与电气安全取证;高压 PTC 与电动压缩机的部件级重开发见 G9-01 高压 PTC 加热器结构与安全设计G1-03 压缩机电机与驱动器(IPM)集成;充电链路的短板效应与两条大功率充电路线的取舍见 N1-02 超快充链路级热管理:从桩到电芯的短板效应;低压桩升压充电这一特殊工况见 N1-04 升压充电(兼容低电压等级直流桩)工况下的电驱热管理与冷量仲裁(⚠ 那里电驱是充电时的主热源,与本课语境下的一般直觉结论相反,两条工况的结论⛔ 不可互换);超充侧的冷却强化见 D4-02 超充(4C/6C)热管理挑战与冷却强化;前端换热能力的核算见 G2-05 低温散热器(LTR)与集成前端布置;冷却液配方、劣化与低电导率要求见 H7-01 冷却液(乙二醇型)配方、性能与劣化H7-02 低电导率冷却液与绝缘要求;包内均温与热扩散设计在 D 板块。回路命名一律按 A5-05 术语、缩写与工程语言体系(TMS 通用语) 的全站约定,按对象叫「电驱回路 / 电池回路 / 座舱回路」,⛔ 不用「高温回路 / 低温回路」这类相对词。

⚠ 还有一件在第 1 讲开头就要钉死的事:本课出现的「电压」有七种,而本课的三处核算各自用的是不同的那一个——收益宣称用标称、I²R 与温升的最坏工况用最低工作电压对应的最大电流、绝缘配合用最高工作电压加过电压类别。⛔ 三处混用是本课最容易犯的口径错,而它表面读数一模一样,都是一个带 V 的数。

七讲怎么走

  • 第 1 讲 为什么要 800V:从 P = U·I 出发,先把「电压」这个词的七种口径钉死,再分三步说清电流减半带来什么(同截面下 I²R 到约 1/4)、带不来什么(开关损耗与磁件那一类一分没降、占比反而上升)、以及 800V 真正的驱动力其实在充电功率上限那一侧;反钉子③ 在这一讲被点破,第一根钉子的分类判据也在这一讲成型。
  • 第 2 讲 功率器件侧:耐压等级为什么把 Si IGBT 推向 SiC MOSFET(判据是耐压、损耗与成本三项,⛔ 不是「SiC 更耐热」);反钉子① 的正面表述——结温上限由封装定死、Si 与 SiC 同在一档;SiC 的真实收益是损耗下降,而小芯片带来的热流密度上升是方向相反的另一半;开关频率拉高是把热账从功率半导体转移到无源件身上。
  • 第 3 讲 冷却液温度到底能不能上抬:本课唯一一条能给出数量的判据链。反解 T_j = T_coolant + P·R_th,total 求可上抬量,说清它是上界而不是建议值,再逐条过四道约束(功率循环寿命 / 封装与部件耐温 / 下游部件耐温 / 界面瓶颈)取最紧的一道;末尾走一个完整的教学算例,并且刻意让最紧的那道约束不是结温
  • 第 4 讲 母线、连接器与线束:截面的理论下界被哪四类下限卡住;接触电阻不随母线电压变化,所以连接器仍要按 I²R 单独核算,而方向要说清——复用落在安全侧、缩小才是风险侧;这一讲还有一处硬落点:截面由电流定、排间距由电压定,两条判据链互不相干,⛔ 不许互推;算例分列「同截面复用」与「同损耗缩截面」两种口径,⛔ 只能取一。
  • 第 5 讲 绝缘与耐压,以及它吃掉的那块空间:爬电距离与电气间隙是两个不同的量(反钉子② 在这里点破);除了这两个查表项,还要重新核的项有哪些——包括最容易整类漏掉的局部放电冷却介质本身作为绝缘链的一环;高压互锁与绝缘监测同样在抢布置权;热管理要交的不是绝缘方案,而是一份带优先级的空间需求清单加一个明确的介入时点
  • 第 6 讲 回路架构与前端账:双回路的命名口径与负载归属为什么必须重核;高压附件的供电架构两条路线(直挂主母线 / 经辅助 DC/DC 拉一条子母线)以及它的四条下游后果;前端热负荷账的记账方全集与分账规则,反钉子④ 在这一讲落地;电池侧串联数上升带来的边界条件变化。
  • 第 7 讲 复用清单与决策框架:复用判据只有一条可执行的问句——这个件挂在哪条供电母线上;这条问句问不到的三类件(被绝缘布置挤走的不带电件、软件与标定资产、验证资产);「校核」不等于「重做」,校核结论分三档;最后是给决策层的分项收益代价表——⛔ 不给一个合计的净收益数。

之后是动手做、典型案例详解、常见误区与小结。

关于数字的一句话

全课凡涉及平台相关量的地方,一律写清「取决于什么、须由谁核算或实测标定」,⛔ 不给可直接取用的数——这是合格答案,不是缺项。本课能给准确值的只有几个纯数学的比值(同功率下的电流比、同截面下的损耗比、同损耗下的截面比、高压 PTC 重匹配的电阻比),它们全部可以逐步复算;⚠ 而它们都是标称口径下的理想比值——两个平台的实际工作电压都是一个范围而不是一个点,所以严格的表述是「电压等级抬升约一倍」,真实电流比不会恰好是一半。第 3 讲与第 4 讲的算例一律使用教学假设值,不对应任何平台,⛔ 禁止照抄取用;引用其它课与标准的地方只写去向与量级,标准的版次与日期以现行目录为准、引用前须核

第 1 讲 为什么要 800V:从功率方程说起

「上 800V」 是一条已经在很多平台上做出的架构决定。可一旦这条决定落到热管理桌上,最先冒出来的问题总是那句没法回答的话——800V 之后,热管理是变轻松了还是变难了?你会听到两种答案,而且两种都有人拿数据支持:「电流减半、发热大降,当然轻松」;「绝缘要求高了、器件更贵更娇气,当然更难」。两句话都不假,也都不对——它们各自只抓了一半,然后把那一半说成了全部。

这一讲要做的,是把这个问题换掉。换成一个能判真假的问法:这笔账的自变量是什么?是电流 I、是电压 U,还是功率与开关行为?换完之后你会发现,三类账的方向各不相同——一类真的降到约 1/4,一类真的抬了一档而且它的产物是距离不是热,还有一类绝对值几乎不动、占比反而上升。三个方向不同的东西,本来就没有一个共同的形容词。全课七讲、六个全集、复用清单与最后那张收益代价表,全部是这一问的展开。

1.1 先划边界:这是一门平台切换的决策课

本课的输入只有一条,而且它已经被做出来了:整车电压平台从 400V 抬到 800V。本课不讨论该不该抬(那是产品与充电生态的题),只讨论抬了之后热管理要做什么。

本课的输出是四样可以拿去开评审的交付物:

# 交付物 在哪一讲成形
1 一张按自变量分类的账目表——每一笔账挂在 I、U 还是 P 与开关行为上 第 1 讲(本讲 1.7)
2 一份热管理件的复用 / 重做清单,判据是「它挂在哪条供电母线上」 第 7 讲
3 一个「冷却液设定温度能不能上抬」的核算结论(反解口径 + 四道约束) 第 3 讲
4 一张给决策层的分项收益代价表——每一项标明它姓不姓 800V 第 7 讲

同样要说清本课不是什么,因为这门课与七门相邻课全部贴边,不划线就会写成别人的摘要:

⚠ 上面这段边界声明与后面六个全集里的射程标记合起来,就是本课的边界——它是本课归纳的,⛔ 不是课程大纲里现成写着的一段话,也不出自任何标准。之所以要专门声明,是因为「本课不讲」很容易被读成「不重要」:恰恰相反,E2-02 SiC 器件散热与双面冷却技术E5-04 高压连接器、线束与母排的温升管理G9-01 高压 PTC 加热器结构与安全设计 是硬接口,写平台切换方案时缺任何一条都签不了字。

还有一条读法上的提醒:本课的判据全部落在「这笔账的自变量是什么」「这个件挂在哪条母线上」这类结构性问题上,⛔ 不落在具体毫米数、具体温升值这类平台量上。你在本课里看到的「不给数」,绝大多数不是偷懒,是那个量确实只能由你的项目算出来。

1.2 P = U·I:唯一的物理起点,以及「翻倍、减半」这个说法的口径

800V 的全部收益,源头只有一个式子:

P = U·I

功率不变这个约束下,电压与电流成反比。标称口径下,U₈₀₀/U₄₀₀ = 2,于是 I₈₀₀/I₄₀₀ = 1/2。这是纯数学,代进去就能复算,不需要任何平台参数。

把这一步写清楚,是为了给你一把尺子:后面凡是有人向你宣称一条 800V 的收益,你先问它能不能从「I 变小」这一步推出来。推得出来的,是真收益;推不出来的,就得另找理由——多半那条理由并不姓 800V。

⚠ 但「翻倍、减半」这个说法本身带着一个口径,必须当场写死:它是标称口径下的说法。两个平台的实际工作电压都是一个范围而不是一个点——满充与低 SOC 大功率放电时的母线电压相差不小,充电末期还要再高一截。所以真实的电流比不会恰好是 1/2,严格的表述是「电压等级抬升约一倍」。

两个易错点,都在这一步就埋下:

  • 把 U₈₀₀/U₄₀₀ = 2 与 I₈₀₀/I₄₀₀ = 1/2 这两个标称比值直接当成核算输入代进温升计算。⛔ 不行——I²R 的最坏工况在最低工作电压那一侧(同功率下电流在那里最大),下一节就要把这件事钉死。
  • 忘掉「同功率」这个前提。如果升压的同时整车功率等级也提了(在真实项目里这两件事常常同期决策),电流根本不会减半。这正是本课后面要反复拆开的两笔账:电压平台同期决策不是一回事。

1.3 口径先钉死:本课的「电压」有七种,三处核算各取一个

这是本课最容易出错、也最少被人显式声明的一层。下面七个量在中文工程语境里全都被叫「电压」,而本课的三处核算各自用的是不同的那一个:

# 它是什么 谁用它
标称平台电压 「400V 平台」「800V 平台」这两个标签 体系分类与对外沟通
电池包标称电压 串联数 × 单体标称电压 收益宣称 P = U·I
最高工作电压 满充、充电末期,含充电机端 绝缘配合的输入是它
最低工作电压 低 SOC 大功率放电 I²R 与温升的最坏工况在它这一侧
瞬态过电压 开关尖峰、浪涌,由过电压类别给 查电气间隙的另一个输入
桩侧输出电压 充电时的实际母线电压,低于整车需求时进入升压工况 去向 N1-04 升压充电(兼容低电压等级直流桩)工况下的电驱热管理与冷量仲裁
辅助子母线电压 仅当设 800V→400V DC/DC 时存在 第 6 讲的供电架构选择

⇒ 三处核算的正确取用是:

  • 收益宣称 P = U·I——取 ① / ②(标称口径);
  • I²R 与温升核算——取 ④ 对应的最大电流,⛔ 不是标称;
  • 绝缘配合——取 ③ 再叠加 ⑤(过电压类别)。

这七个量的分类与这三条取用规则,是本课归纳的一张对应表,⛔ 不出自任何标准。至于每个量各自的范围,那是平台相关量:取决于电芯体系、单体标称电压与串联数,⛔ 本课不给数,须由你的项目电气架构给出并实测确认。

图1 一条无刻度的水平电压轴:轴上一条从最低工作电压(低 SOC 大功率放电)到最高工作电压(满充与充电末期)的实心带,带内一个空心圆点标注标称平台电压(400V/800V 这两个标签),带右上方一个尖峰符号标瞬态过电压,带下方两条独立短横线分别标桩侧输出电压与辅助子母线电压;轴下方三个方框——收益宣称 P=U·I、I²R 与温升核算、绝缘配合核算——各引一条颜色不同、互不交叉的箭头指向它真正取用的那一点。图上标明这套分类与取用规则为本课归纳。口径示意图,不得据图取值。
图1 七个都叫「电压」的量,以及三处核算各自该取哪一个。要读出的判断是:400V/800V 这两个标签本身不是任何一处核算的输入——收益宣称取标称那个圆点,I²R 与温升核算取带的左端点(最低工作电压,同功率下电流在这里最大),绝缘配合同时取带的右端点与那个尖峰。三条箭头互不交叉、互不合并,正说明这三处不可以共用同一个「电压」。口径示意图,不得据图取值;轴上不设刻度,两个平台的实际工作电压范围是平台相关量,本课不给数。

为什么值得为这件事单开一节?因为混用它们的后果三个方向都不一样

  • 用标称电压算最坏电流 ⇒ 电流被低报,温升裕度被高估——偏危险侧
  • 用标称电压去查绝缘间隙 ⇒ 间隙被低报——同样偏危险侧
  • 反过来,用最高工作电压去算收益 ⇒ 收益被高报

⇒ 三条错的方向不一致,所以⛔ 不能靠「统一取一个偏大的数」蒙混过去。而这类错最难被评审发现的地方在于:它们表面读数一模一样——都是一个带 V 的数字。供应商写 800V、电气写 850V max、热管理拿 800V 去算电流,三方各自自洽,合起来错。

1.4 电流减半带来什么:同截面损耗到约 1/4,或同损耗截面到 1/4——只能取一

导体与接触点的焦耳热是

P_loss = I²R

电流减半、电阻不变,则损耗降到约 1/4。这是 800V 唯一一条能量化的直接收益,也是所有减重与降耗宣称的源头。

同一个物理事实还有第二种用法:保持损耗不变,则 R 可以放大约 4 倍。由 R = ρL/A_c(A_c 为导体截面积)可知,截面 A_c 的理论下界是原来的 1/4。

⚠ 先处理一个符号问题,免得后面越读越乱:本讲里 A_c 指导体的截面积(出现在 R = ρL/A_c 里),下一节还会出现一个 A_s,指导体对外的散热表面积(出现在换热平衡式里)。两者是完全不同的量,⛔ 本讲一律不写裸的 A。

⛔⛔ 这两种用法只能取一,不得叠用。「既把损耗降到 1/4、又把截面缩到 1/4」是把同一份收益花了两次——收益要么兑现成「更凉快」,要么兑现成「更轻」,⛔ 不可能同时全额兑现两样。这个错误在减重目标的评审材料里出现得相当频繁,因为两句话分开看都对。

还有一条限定要跟着写:「截面到 1/4」是理论上界。真实的截面还被一组与电流关系不大的下限顶着——接触可靠性与接触力、机械强度与装配振动耐久等等,第 4 讲逐条给。而且截面一缩,导体本身会变热,电阻率 ρ(T) 随温度上升,把一部分收益吃回去(ρ(T) = ρ₀[1 + α(T − T₀)] 的口径承接 E5-04 高压连接器、线束与母排的温升管理,本课引用不重推)。

⛔ 因为它是上界,所以它不能反向使用——⛔ 不得拿「1/4」去论证「至少能减掉多少重量」并写进减重目标。上界回答的是「最多能减多少」,不回答「至少」。

1.5 损耗降到约 1/4,不等于温升降到约 1/4

这是本讲第一个容易被跳过、而后果是算多裕度的地方。

把「损耗比」直接当成「温升比」,隐含的假设是 ΔT 与损耗严格成正比。而稳态温升是由一条平衡式定出来的:

I²R = h·A_s·ΔT + 辐射项

其中 h 是表面传热系数,A_s 是散热表面积,ΔT 是对环境或冷却介质的温升。只有当 h 是常数时(强制对流、且流态不变可线性化),才有 ΔT ∝ P_loss、损耗比才等于温升比。

而在自然对流下 h 并不是常数——它随 ΔT 弱增(量纲分析给出 h ∝ ΔT^0.25),代回平衡式得到 ΔT ∝ P_loss^0.8。于是损耗降到约 1/4 时,温升比是 (1/4)^0.8 ≈ 0.33,而不是 (1/4) = 0.25。

⇒ 实际的温升比落在 0.25 与 0.33 之间:温升的降幅小于损耗的降幅

⚠ 这两个指数是趋势判据,来自量纲分析,⛔ 不是设计值、⛔ 不得直接取用去算某个具体温升——真实几何、表面状态与流态都会让它偏离;具体核算去 E5-04 高压连接器、线束与母排的温升管理

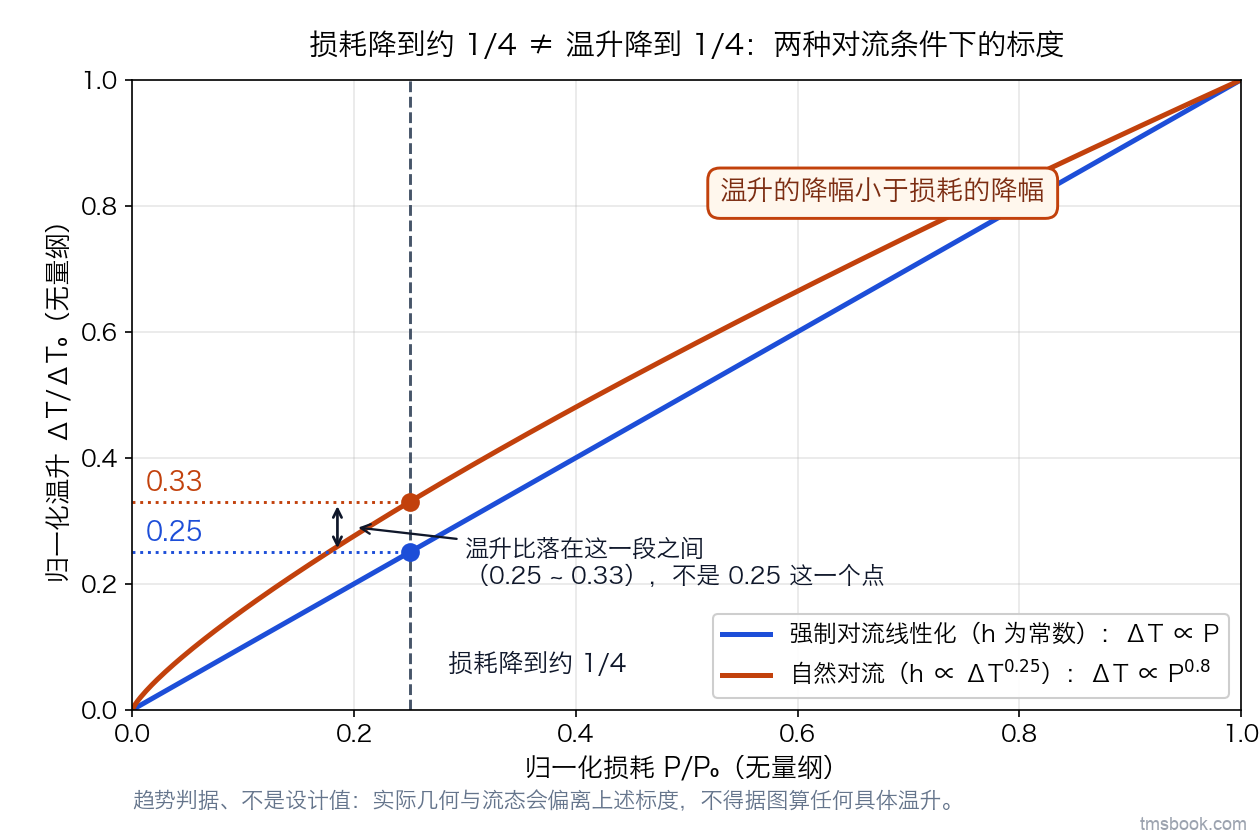

图2 线性坐标图:横轴为归一化损耗(0 到 1),纵轴为归一化温升(0 到 1)。两条曲线分别是强制对流线性化下的正比直线与自然对流下的上凸曲线(指数 0.8),各带图例与文字标签;在横轴「损耗降到约 1/4」处有一条竖虚线,与两条曲线各交于一个实心数据点,两点各向纵轴引出一条水平线,端点读数分别为 0.25 与 0.33;图内右侧一个文字框写「温升的降幅小于损耗的降幅」。这是趋势判据不是设计值,实际几何与流态会偏离上述标度,⛔ 不得据图算任何具体温升,具体核算见导体与连接器温升课。
图2 温升的降幅为什么小于损耗的降幅。要读出:把横轴的损耗降到约 1/4 时,纵轴的温升比落在 0.25 与 0.33 之间,而不是 0.25 这一个点 ⇒ 「温升也降到 1/4」是偏乐观侧的说法,⛔ 不得当作可承诺值。⚠ 纵轴这两个读数是温升比,与全课统一写作「约 1/4」的损耗比不是同一个量,两者不得互读。这是趋势判据不是设计值,实际几何与流态会偏离上述标度,⛔ 不得据图算任何具体温升,具体核算见导体与连接器温升课。

⚠⚠ 这里还藏着一个方向极易写反的二阶效应,必须当场写对:同截面下电流减半后,导体更凉了 ⇒ 电阻率 ρ(T) 下降 ⇒ 实际损耗比约 1/4 还要略低。这个反馈是顺着降温方向走的,它放大而不是限制降幅——⛔ 因此它不能被写成「温升降不下去」的理由。上面那条结论之所以仍然成立,靠的是 h 那一项,⛔ 不是 ρ 这一项。

⚠ 与它方向相反的是另一个场景:如果你把截面真的缩到 1/4(1.4 节的第二种用法),导体反而更热 ⇒ ρ(T) 上升,把一部分收益吃回去(第 4 讲)。同一个 ρ(T) 效应在「同截面」与「缩截面」两个场景里符号相反,⛔ 两处不得互相套用。

两个易错点各朝一个方向:

  • 拿 0.25 当温升比去论证「还有很大裕度」——偏乐观,区间的端点⛔ 不得当作可承诺值;
  • 反过来把这一条读成「所以减重收益是假的」——收益是真的,只是它的上界比直觉小一点。

1.6 电流减半带不来什么:不随 I² 走的那一类

高压侧还有一大类热源,它们的自变量根本不是主回路电流:

  • 开关损耗——随开关频率、单次开关能量与母线电压走。⚠ 这一项的方向最容易被写反,口径在这里钉死:单次开关能量 E_sw 在同一电流下随 U_dc 上升,但本课讨论的是同功率换代——电压翻倍的同时电流减半,两个因子作用在同一个乘积上、方向相反 ⇒ 合起来它与电压平台近乎无关,绝对值几乎不动(这正是引言与 1.7 表 ③ 给的那一档)。⛔ 不得只取「E_sw 随 U_dc 上升」这半句,把开关损耗记成升压带来的增项;⚠ 也⛔ 不得反过来把它记成随电流减半而下降的减项——它不随主回路电流按 I² 走。真正会让这一项动起来的是器件与开关频率(第 2 讲 2.3、2.4),⛔ 不是电压平台;
  • 磁件铁损——随频率与磁通密度走;
  • EMC 滤波件发热
  • DC-Link 电容的 ESR 自发热——随纹波电流走。

这些热源的绝对值不因为主回路电流减半而下降。而随 I² 走的那一类降到约 1/4 之后,总账的分母变小了 ⇒ 这一类在总热账里的占比反而上升

⚠ 请把这句话读准:是占比上升,不是它们变热了。绝对值没变,是分母缩了。各项的绝对值全部是平台相关量,⛔ 本课不给数、也⛔ 不给占比数字;盒级非半导体热源的定量口径去 E2-06 主驱逆变器盒级热设计:DC-Link 薄膜电容与非半导体热源(主驱逆变器盒级热设计:DC-Link 薄膜电容与非半导体热源)——⚠ 全课的盒级热账一律指向 E2-06 主驱逆变器盒级热设计:DC-Link 薄膜电容与非半导体热源E2-01 逆变器/IGBT 散热设计与冷板 管的是模块与冷板那一层,⛔ 两者不是同一层账。

图3 两根并排的堆叠柱,左柱标「400V 平台」、右柱标「800V 平台(同功率、同截面)」。每根柱自下而上分两段:下段为随 I² 走的项(导体 I²R、接触点、继电器与接触器触点、熔断器、分流器),上段为不随 I² 走的项(开关损耗、磁件铁损、EMC 滤波件、DC-Link 电容 ESR)。右柱下段的高度画成左柱下段的约 1/4,两柱上段等高;两柱右侧各有一条带箭头的标注线标出上段占该柱总高的比例,右柱那条明显更长;两柱之间一个禁止符号,旁注「⛔ 拿一个统一的『减半』系数去乘整张热负荷表」。纵轴无刻度。占比结构示意图,⛔ 不得据图读取任何占比数值。
图3 同功率、同截面下,两类热源朝相反的方向变化。要读出两件事:① 下段真的降到约 1/4 而不是减半 ⇒ 按「减半」留裕度是过于保守,减重与降本的机会被白白放掉;② 上段一点没降、占比反而上升 ⇒ 按「减半」缩散热能力是过于乐观,会直接做出欠散热的方案。两个错的方向相反,而在一张按同一个系数缩过的热负荷表上,它们看起来完全一样。占比结构示意图,⛔ 不得据图读取任何占比数值;两段的初始高度比只是为了把结构画出来。

⇒ 由此可以把本课要点破的第一句错话摆到台面上:

「电压翻倍、电流减半 ⇒ 发热减半。」——这句话在两个方向上同时错

它错在哪,上面两段已经给全了,这里只把后果并排写出来:

件的类型 「减半」这个系数给出的 实际 照它做会怎样
I²R 主导(母排、连接器、线束、触点) 1/2 约 1/4 过于保守:裕度留多了,减重与降本的机会被放掉
开关损耗 / 磁件 / EMC 滤波件 / DC-Link 电容主导 1/2 1(不降,占比还升) 过于乐观:散热能力被缩,直接做出欠散热方案

读者真正会做的那个错误动作是:拿一个统一的「减半」系数去乘整车高压侧的热负荷表,然后一刀切地缩散热能力。这个动作最难被拦住的地方在于,它看起来是做过量化的——表上每一行都有新数字。而两类件会朝相反方向做错,在那张表上一点都看不出来。⛔ 请注意:这两个数(约 1/4 与 1)之间没有任何一个「平均值」是有意义的,⛔ 不要试图折中。

⚠ 还要提醒一句:只点破前半(「其实是 1/4」)而不点破后半,比不讲还坏——那会让读者更有底气地去缩散热能力。两半必须一起讲。

最后带走一个记账习惯:既然「占比上升」只是分母变小的结果,那么优化的优先级要看绝对值和可改善幅度,⛔ 不看占比。一个占比从 20% 升到 50% 而绝对值一瓦没变的热源,并没有变得更值得优化。

1.7 一条可操作的分类判据:先问这笔账的自变量是什么

把 1.4~1.6 三节并起来,就得到本课第一根钉子的可操作形式:

面对任何一条关于 800V 的断言,第一个动作不是判断它真假,而是先把它归到三类账里——这笔账的自变量是 I、是 U,还是 P 与开关行为?归不进去的断言,多半是把两类账混着说的。

它把「800V 之后是变好还是变坏」这个不可判真假的问题,换成了一个可判真假的分类动作。分类不需要任何数值输入就能做完,一张表就够。

⚠ 先交代这张表是怎么数出来的,这一步比表本身重要:

  • 我沿什么线索数的?沿「这笔账的自变量是什么」。
  • ⛔ 我刻意没有沿哪条线索数?没有沿「按部件清单过一遍」。原因很硬:同一个零件上常常挂着两笔方向相反的账——母排就是最好的例子,它的截面挂在 I 上(变松),而排与排之间的距离挂在 U 上(变紧)。按零件分类,必然把这两笔账压成一句「母排差不多」,而那句话在任何一侧都不成立(第 4 讲展开)。
  • 有没有不在这条线索上、却同属这个集合的?有,而且是整整四类——它们是本课按全集核对补入的,标 ★:
# 这笔账随什么走 内容 800V 之后的方向 射程与去向
导体本体 I²R、接触点(收缩电阻 + 膜电阻)发热、继电器 / 接触器触点、熔断器、分流器、连接器端子 同功率、同截面下降到约 1/4 射程内;定量核算口径承接 E5-04 高压连接器、线束与母排的温升管理
U 爬电距离、电气间隙、固体绝缘与耐压、局部放电、绝缘电阻与绝缘监测阈值、高压互锁、B 级电压警示与维修断电点 抬一档,产物是距离与试验项,不是热 射程内,但本课只讲它对布置的挤压;限值与条款去 G9-01 高压 PTC 加热器结构与安全设计 与相应标准现行版本
P 与开关行为 开关损耗、磁件铁损、EMC 滤波件发热、DC-Link 电容 ESR 自发热、驱动与控制板、电机铁损 与电压平台近乎无关,绝对值几乎不动、占比上升 射程内(只判方向与占比变化);盒级热账去 E2-06 主驱逆变器盒级热设计:DC-Link 薄膜电容与非半导体热源,模块与冷板去 E2-01 逆变器/IGBT 散热设计与冷板
④ ★ 同期决策 超充能力(D4-02 超充(4C/6C)热管理挑战与冷却强化)、整车功率等级提升、SiC 换代逼出来的封装升级(双面冷却 / pin-fin,E2-02 SiC 器件散热与双面冷却技术 它们不由 800V 引起,方向各自独立 射程内,但本课只做一件事:把它们从 800V 的账上摘出来
⑤ ★ 拓扑与串联数 电芯串联数明显增加 ⇒ 包内均温、绝缘、热扩散的边界条件变化 边界条件变了,要重新核 射程内到「要重新核」为止;包内设计去 D 板块
⑥ ★ 供电架构选择 高压附件直挂 800V 主母线,还是经 800V→400V 辅助 DC/DC 走一条 400V 子母线 这道选择本身会新增或不新增一个发热件 射程内;部件侧改动去 G9-01 高压 PTC 加热器结构与安全设计G1-03 压缩机电机与驱动器(IPM)集成
⑦ ★ 不带电、却被 ② 挤走的那一类 管路、水壶 / 膨胀壶、散热器、风扇总成、支架、走线通道 电气上与本次切换无关,却是布置权争夺里实际被割掉的一方 射程内;这是钉子 2 的落点,第 5 讲展开

⚠ 这张分类表与其中标 ★ 的四类补入项,都是本课归纳的,⛔ 不是课程大纲里现成的分类,也不出自任何标准。⛔ 另外提醒一句:没有列进表里的东西,⛔ 不要默认它「不存在」或「被禁止」——它多半只是没在本课的射程里,遇到时按同一条线索(自变量是什么)自己归一次类。

图4 决策链流程图:顶部入口框「拿到一条关于 800V 的断言」,下接菱形判据「这笔账的自变量是什么?」,分出三条主分支——随 I² 走(导体 I²R、接触点即收缩电阻加膜电阻、继电器与接触器触点、熔断器、分流器、连接器端子)通向结果框「同功率同截面下降到约 1/4」;随 U 走(爬电距离、电气间隙、固体绝缘与耐压、局部放电、绝缘电阻与绝缘监测、高压互锁)通向结果框「抬一档,产物是距离与试验项,不是热」;随 P 与开关行为走(开关损耗、磁件铁损、EMC 滤波件、DC-Link 电容 ESR、驱动与控制板、电机铁损)通向结果框「绝对值几乎不动、占比上升」。图右侧另有一条与三条主分支完全不相连的独立通道,标「归不进上面三类:它和电压平台一起进项目、却不由电压平台引起」,内含超充能力、整车功率等级提升、SiC 逼出的封装升级,其结果框写「⛔ 记到 800V 头上就会把账算错」。图底一条横带标「本课归纳的分类判据」。流程图不承载数值,不得据图取值。
图4 拿到一条关于 800V 的断言,第一个动作不是判真假,是先归类。要读出:三条主分支的结论方向各不相同(降到约 1/4/抬一档但产物是距离/不降但占比上升)⇒ 任何一句「800V 让热管理更轻松」或「更难」,都是把三类账混着说的。右侧那条独立通道刻意不与主分支连线,正说明它不在「电压变了所以什么跟着变」这条因果线上——它最容易被整类漏掉,也最容易被误记到 800V 头上。流程图不承载数值,不得据图取值。

⚠ 第 ④ 类值得单独提醒一句:它之所以最容易被整类漏掉,是因为枚举时人总是顺着「电压变了,所以什么跟着变」这条因果线数——而第 ④ 类不在这条线上,它只是和 800V 同期进入项目。等到第 6 讲算前端热负荷、第 7 讲做收益代价表时,这一类记错栏会直接把结论的符号弄反。

1.8 800V 真正的驱动力是充电功率上限——以及它成立的前提

到这里你可能会问:既然行驶工况下的收益是「I²R 降到约 1/4、另一类不降」,那这笔改动的账为什么划得来?

因为 800V 最大的一笔收益,根本不记在行驶工况这一栏,而记在充电这一栏:

P_charge,max = U_pack·I_max

充电功率的天花板是电压与电流上限的乘积。而 I_max 被什么卡死?被连接器端子与电缆的热限——端子接触点与电缆的温升不允许你无限制地加电流。抬电压,是唯一一条不去动那个热限就能把功率上限抬起来的路:在同一电流等级(也就是同一套连接器与电缆热限)下,功率上限可翻倍。

⇒ 这条结论决定了收益的归属:800V 最大的那笔收益要记在「充电能力」这一栏,⛔ 不要把它记成「行驶效率」或「散热变轻松」。第 7 讲那张收益代价表必须这样分栏写,否则会在错的栏目里找不到它、又在对的栏目里少记一笔。

⚠ 但这条结论有一个必须写死的前提它成立的条件是电流上限不变

大功率充电其实有两条路:抬电压,或者抬电流。后者要靠液冷电缆等手段把那条热限本身推上去——那是另一笔要重算的账。本课只负责说清「抬电压」这一侧打开了哪一侧上限,⛔ 不判两条路线孰优孰劣、⛔ 不判全链路谁是短板,取舍在 N1-02 超快充链路级热管理:从桩到电芯的短板效应

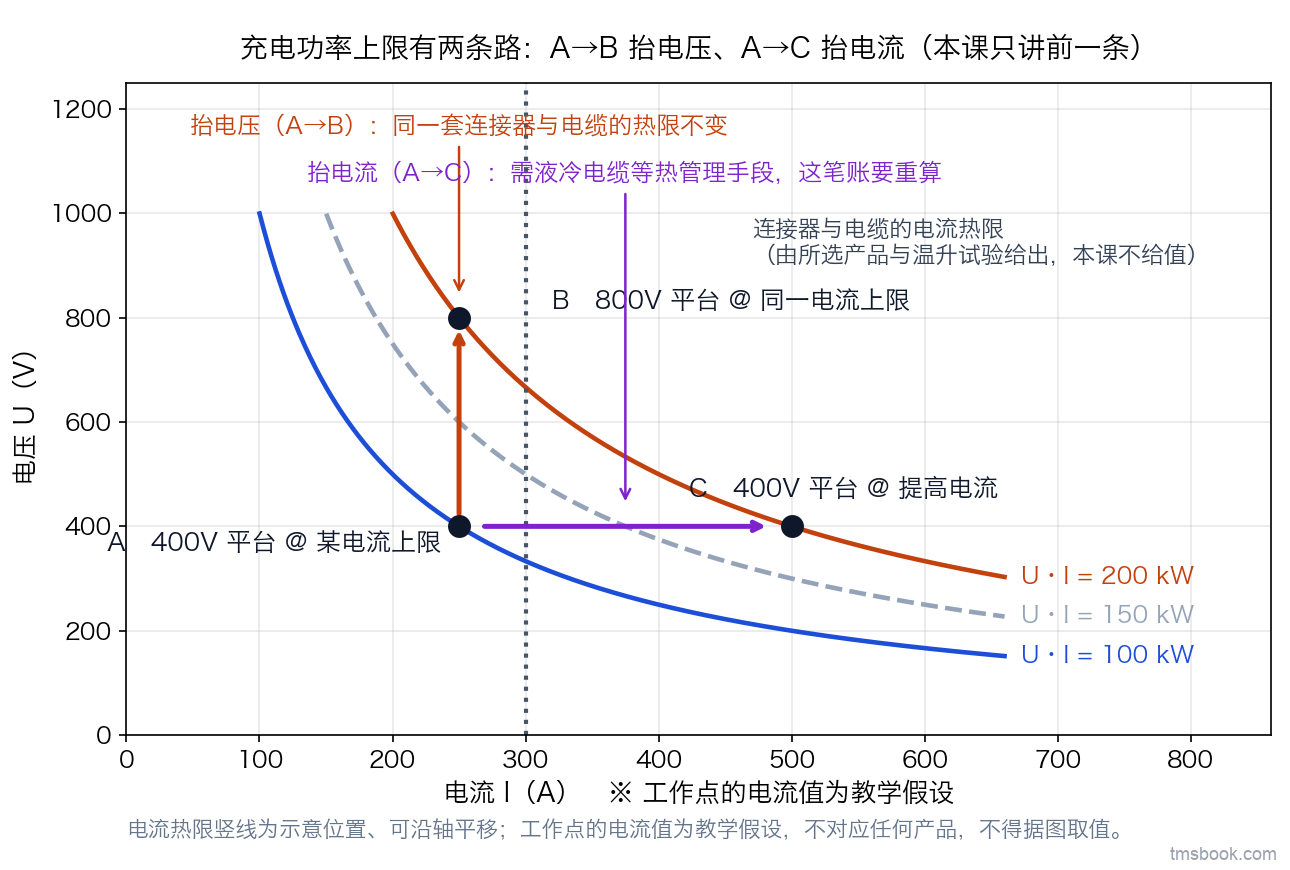

图5 横轴为电流(A)、纵轴为电压(V)的工作点图:三条等功率双曲线 U·I 为常数,每条各标其功率值(kW)。图上三个工作点——A 为 400V 平台在某电流上限处;B 为 800V 平台在同一电流上限处,位于 A 正上方并落在两倍功率那条双曲线上;C 为 400V 平台提高电流后的点,位于 A 正右方并同样落在两倍功率那条双曲线上。A 到 B 的箭头标「抬电压:同一套连接器与电缆的热限不变」,A 到 C 的箭头标「抬电流:需液冷电缆等热管理手段,这笔账要重算」;另有一条竖直虚线标「连接器与电缆的电流热限」,B 落在该线左侧、C 越过该线。电流热限竖线的位置为示意、可沿轴平移,其真值由所选连接器与电缆的温升试验给出;工作点的电流值为教学假设、不对应任何产品,⛔ 不得据图取值。
图5 把充电功率上限翻倍有两条路,本课只讲其中一条。要读出:A→B 这条路(抬电压)成立的前提是电流上限不变——它没有去动连接器与电缆的那条热限,所以同一套连接器仍然可用;A→C 那条路(抬电流)越过了热限竖线,说明它要另付一笔热管理代价,两条路线的取舍不在本课射程内。电流热限竖线的位置为示意、可沿轴平移,其真值由所选连接器与电缆的温升试验给出;工作点的电流值为教学假设、不对应任何产品,⛔ 不得据图取值。

⚠ 关于标准的一条纪律,就在这里说清楚:充电连接装置的端子温升限值与试验方法,属 GB/T 20234 系列的射程。本课未独立核对该标准原文 ⇒ 本课只写去向:端子温升限值与试验方法请查 GB/T 20234 系列的现行版本,⛔ 本课不写条款内容、不写限值、不写试验条件;版次与实施日期以现行目录为准,引用前须核。⛔ 不要把本课的任何一句话当成该标准的条文。

顺带纠一个常见的过度延伸:这条结论⛔ 不等于「800V 车一定充得快」。它只说明整车侧把电压这一侧的上限打开了;桩侧能不能输出那么高的电压、全链路上谁才是真正的短板,是 N1-02 超快充链路级热管理:从桩到电芯的短板效应 的题(桩侧输出电压低于整车需求时还要进入升压工况,见 N1-04 升压充电(兼容低电压等级直流桩)工况下的电驱热管理与冷量仲裁)。

1.9 从「电压翻倍」到落地:整条链路逐段各给一个结论

把上面几节合起来看,「升压」这件事在工程上不是把器件缩个容那么简单,而是整条高压链路要逐段重新给结论。本课第 2 讲到第 7 讲,就是这条链路的逐段展开:

这一段 它要回答的
第 2 讲 功率器件侧 耐压等级抬升、Si 让位 SiC 的真实理由,以及「换 SiC 到底腾出了什么」
第 3 讲 冷却液温度设定 能不能上抬?入口是反解,出口要过四道约束
第 4 讲 导体与连接 截面能缩多少、接触点为什么仍要单独核算
第 5 讲 绝缘与布置 距离怎么吃掉机舱空间,热管理该在什么时点介入
第 6 讲 回路架构与前端账 谁留在哪条回路,前端热负荷这笔账该记给谁
第 7 讲 复用清单与决策 哪些件必须重做、哪些能复用,以及那张分项收益代价表

⛔ 六段里的每一段都必须独立给出「变好 / 变坏 / 不变」的结论,⛔ 不许合并成一句话——这正是钉子 1 在课程结构上的落地:既然三类账的方向不同,讲义就必须按「」分段,⛔ 不能按「部件」分段。

⚠ 最后提醒一句用词上的分寸:「整条链路重新设计」⛔ 不等于「什么都要重做」。第 7 讲那份复用清单,恰恰是要说清哪些不用重做。校核重做是两件事:把它们混为一谈,会在项目预算上多要一大笔无谓的开发工作量,而在真正必须重做的那几件上反倒没有排足资源。

本讲小结:800V 的物理起点只有 P = U·I 一条,同功率下电流减半——但兑现这条起点之前必须先钉死口径(七个量都叫「电压」,三处核算各取一个,⛔ 混用是本课最容易犯的错)。由它派生的收益是 I²R 类损耗降到约 1/4(或同损耗下截面到 1/4,⛔ 两者只能取一),而温升的降幅小于损耗的降幅;派生不出来的是开关损耗、磁件、EMC 滤波件与 DC-Link 电容那一类,它们绝对值不降、占比反而上升。⇒ 于是「发热减半」这句话在两个方向上同时错,⛔ 拿一个统一系数去缩散热能力,两类件会朝相反方向做错。带走的可操作判据只有一条:先问这笔账的自变量是 I、是 U,还是 P 与开关行为——外加一类归不进去的「同期决策」,它和 800V 一起进项目、却不由 800V 引起。最后记住 800V 最大的一笔收益记在充电功率上限那一栏,而它成立的前提是电流上限不变。
