M2-02 热管理常见质量问题与根因分析

课程代码 M2-02 · 板块 M 项目、质量、成本与合规 / 质量工具与体系 时长 约 4.0 小时（7 讲） 前置 M2-01 质量工具：PPAP/8D/SPC/MSA；体系外前置（需自备）：热管理系统基础（制冷/冷却回路，A/C/F 板块）；A5-08 从现象到系统：热管理常见故障现象的入门分诊法（建议前置——objective2「从现象快速缩小根因排查范围」默认学员已能把现象路由到子系统，售后/服务/质量转开发的人从 A5-08 进来再学 8D 才接得上） 本讲义定位 讲师授课蓝本 / 学员自学讲义，是 M2-02 大纲的完整展开版

---

引言：8D 表上 D4 那一格，怎么才算填对了

一份批量投诉的工单到你手上，8D 表打开，D4 那一格要你写一条「根本原因」。难的从来不是把这一格填满——现象摆在那儿，有经验的人当场就能说出三四条听起来都成立的原因；挑一条写进去，D5 的对策写得出来，D6 的验证数据也交得上，8D 按时关闭、指标好看。真正的麻烦要等下一批件上原样复发时才暴露：那一格里填的是一个说得通的故事，而说得通的故事可以同时有好几个，你挑中的未必是真的那一个。⇒ 这门课要教的不是怎么把 D4 填满，是怎么判断它填对了。

本课站的是离线拆车这一段：车已经进厂、件已经拆下来，你要交出的是三样东西——一条能被开关的原因、一条打在这条原因上的对策、一条写得出门槛的结案出路。围绕这三样，全课有两根钉子和一根反钉子；它们在引言里立，在后面每一讲各敲一次。

钉子①：一条结论要当「根本原因」，必须过「双向可复现」这道门

验收分两半。充分性——这条原因能解释已经观察到的全部现象，包括那些不方便的：为什么只有这一批、为什么只在这个工况、为什么隔壁那台一模一样的车没有。必要性——在不改别的条件下把它开关一次：加上它现象再现，去掉它现象消失。

只有充分性的结论，就是上面那个「说得通的故事」；把它写进 D4，D5 的对策就打在空处，而 8D 照样能关闭、指标照样好看，问题会在下一批原样回来。⇒ 本课因此把「根因找到了没有」这件靠感觉的事，换成四句可以当场问出口的话：(a) 它解释得了「为什么只有这一批 / 只在这个工况 / 为什么那台同样的车没有」吗？(b)「加上它、现象再现」这一半我做过吗？(c)「去掉它、现象消失」这一半我做过吗，去掉的时候有没有同时改了别的东西？(d) 这两次开关是我主动做的，还是等它自己发生的？四句里凡是答不出的，这条结论就还是假设——⛔ 不许写进 D4，更不许据它关闭 8D。

⚠ 本课不给「复现几次算够」的数（它取决于问题严重度与统计口径，属平台相关量，须由项目确定），但给一条不依赖次数的判据：开关必须是你主动做的。等它自己再出现一次，那不是必要性验证。8D 与 5Why 本身并不产出根因，它们只是逼你把这道门做出来的脚手架。

钉子②：现象进入根因分析之前，先过三道分流闸

8D 的对象是「一个能归因到件或过程的缺陷」。有三类现象长得很像缺陷，但根本不是它：

① 这是不是设计意图——低 SOC、快充、化霜等场景下策略主动收紧性能，用户感知为「空调突然不给力」「暖风忽然变弱」，件没坏、策略也没错（见 K5-02 热管理故障处理与降级策略）。判为让路的走产品/策略评审，⛔ 不做质量 8D；否则会把设计意图当缺陷拆机，还会污染索赔统计的分母（口径接 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）； ② 这是不是软件、标定或传感器假读——件没坏，是策略误报或信号不可信。先用数据排掉，⛔ 不拆件； ③ 这属不属于本课这一段——还停在「现象→哪个子系统」的分诊阶段（去 A5-08 从现象到系统：热管理常见故障现象的入门分诊法）？属跑着的车上的在线辨识（去 K5-05 在役健康度与渐变衰减辨识：从车端信号到服务决策 / K5-08 诊断使能窗口与故障抑制矩阵：多故障并发的根因仲裁）？属索赔表口径与真实故障率（去 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）？

⚠ 三道闸是排除不是怀疑：排不掉就明确写「未排除」并把它继续留着，⛔ 不许因为排不掉就跳过去；⛔ 也不是「先怀疑软件」。三道闸的成本量级是「读一次数据」，而闸后的第一个动作是「拆一台车」——顺序颠倒，付出的是工时与整车占用这一整档的代价。

★★ 反钉子：「没检出」不等于「不存在」

这是全课最容易被读反的一条。现场嗅探扫了一遍没报警、部件单测全项合格、读码没有故障码、换总成后问题消失——读者的默认理解是「那就排除了」。而这四句共同的语义只有一句：用这个方法、在这个工况下、这一次没看到。一个阴性结果的排除力，等于该方法对该失效的检出能力；而热管理最贵的四类失效——慢漏、阀内漏、间歇性信号漂移、微裂纹——恰好各自落在常用方法检出能力最低的那一档。

读者读反之后会做的那个具体动作是：把阴性结果当成证据写进 8D 的 D4，用它把某个候选根因划掉；或者据它结案（「未见异常」「未复现」）把车放回去。这一个动作同时踩四个坑：

· 候选表少了一列，而那一列往往就是真因——被划掉的候选不会再被检查，后续每一步分析都在一张缺列的表上做，而表面上它看起来是完整的； · 它把「方法的局限」记成了「件的清白」——责任从检测方法悄悄转移到了件上，于是没有人再回头问一句「这个方法本来查得到它吗」； · 渗透型泄漏这一整类会被结构性地漏掉——软管本体整个壁在渗、根本没有漏点，任何点定位方法对它都不是灵敏度不够，而是用错了类；而「扫一遍没报警」会让人以为已经查过了； · 它让「换总成后问题消失」变成结案理由——换件同时换掉了新件、重新装配、重新拧紧、重新充注，⛔ 它不是一个单因子开关：现象消失既可能是根因被换掉，也可能是被这些扰动暂时压住。

⇒ 正确写法只有一句，但每次都要写全：「用 X 方法、在 Y 工况下未检出，未排除」——写明方法与工况，并把这一列留在候选表里。要真正排除，只有两条路：换一个检出能力更高的方法，或换到这个失效更容易暴露的工况，再拿新的阴性结果去排除。⚠ 反过来也要防：⛔ 不得因为「阴性没有排除力」就把所有候选无限期挂着——那是把一条判据用成了不作为的借口。

⇒ 于是「扫过了没报警，不漏」「单测合格，件没问题」「没有故障码，硬件是好的」「换了总成就好了，根因找到了」这四句话，在本课里只会以被点破的错句出现：第 2 讲讲检漏方法与灵敏度时当场点破一次，第 3 讲讲部件单测合格与阀内漏、第 5 讲讲无故障码时各复敲一次，第 7 讲讲「外观正常但功能已失」时收口。⛔ 它不会只被丢进末尾的误区节了事——读到那里时，读者已经带着「查过了就是没有」的印象读完了整整七讲。

另有五条直觉，会把人带向相反的动作

它们不像反钉子那样贯穿全课，但每一条都对应一个读反后会立刻去做、而且看起来还挺负责任的动作。五条都会在正文里当场点破，⛔ 不只列进误区节：

(a) 「制冷量不足 ⇒ 先补点冷媒」——过充同样表现为制冷量不足且排气压力偏高，与冷凝不良同向；补下去会把系统推得更远。方向要靠过冷度与过热度的组合判（判法去向 C1-03 充注量优化与系统油循环管理），⛔ 不靠「感觉不够冷」。（第 3 讲） (b) 「散热变差 ⇒ TIM 涂厚一点」——厚度增加直接抬高体积热阻，而且泵出量随装配厚度与厚度的循环变化幅度增大，越涂越差。控制量是装配后的实际间隙与压紧力，不是涂布量（去向 H5-03 TIM 可靠性、泵出与老化）。（第 3 讲） (c) 「怕腐蚀 ⇒ 旁边换一个更耐蚀的贵金属件」——把阴极换得更贵，只会让阳极（多半是铝件）腐蚀得更快；面积比才是放大器，大阴极配小阳极最危险（去向 H6-02 阳极氧化、锌层与电偶腐蚀防护）。（第 4 讲） (d) 「支架开裂 ⇒ 把支架加厚加强」——加质量会移动模态频率，可能把共振点搬进激励带里，裂得更快；疲劳的控制量是应力幅与循环数，不是静强度余量（去向 I4-03 模态、共振规避与结构 NVH 设计 / J5-03 振动、模态与随机振动疲劳）。（第 4 讲） (e) 「5Why 问到员工没按 SOP 就到底了」——那是入口不是出口：下一层要问 SOP 本身对不对、有没有防错、为什么不按也能流过去。（第 6 讲）

本课的射程：四段活，别当成一段

「查故障」这三个字底下其实是四段判据、成本与产出物都不同的活：

· 分诊——现象→哪个子系统，最少证据、三问两测，追求快和便宜，产出「去查哪个子系统」（A5-08 从现象到系统：热管理常见故障现象的入门分诊法）； · 离线根因——拆解后归类到一条可复现的真因，追求可复现与可验证，产出「一条能被开关的原因 + 一条对策」（本课）； · 在线辨识——跑着的车上的渐变衰减与代理量，追求不拆车就能判，产出「一个能在车上算的判据」（K5-05 在役健康度与渐变衰减辨识：从车端信号到服务决策 / K5-08 诊断使能窗口与故障抑制矩阵：多故障并发的根因仲裁 / K5-06 冷却液流量的在线估计与流量/内漏类故障诊断）； · 索赔统计——从工单表读出真实故障率，追求口径干净，产出「一个分母干净的故障率」（M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）。

⚠ 两个方向的串台都很常见：把 8D 用在分诊阶段，会在错的子系统上把工时耗光；把本课的离线结论直接搬成车端判据，也多半行不通——离线拆得到的量，车上往往取不到。

与本课相邻、本课只给去向不重讲的还有：8D 的工具本体（表格、时限、评审）归 M2-01 质量工具：PPAP/8D/SPC/MSA；D3 遏制与 D5 永久对策的分辨、供应商与来料控制归 M2-03 供应商质量与来料控制；变更申报通道与再验证范围判定归 M2-06 量产阶段变更控制：4M 变更申报、再验证范围判定与量产断点切换；物证怎么取、用什么手段判、结论怎么写属表征层，通用链归 L7-07 失效件表征与跨材料族失效分析方法（取样留证—金相/断口—SEM-EDS—FTIR/DSC—离子色谱），压缩机类返回件走专用取证链 G1-08 电动压缩机失效件判读与烧毁后的系统处置；NVH 的试验方法与评价量表归 L6-01 空调系统 NVH 试验与声品质评价；清洁度目标、检测方法与产线管控归 I5-05 流体回路技术清洁度与颗粒污染控制：目标设定、检测方法与产线管控；异味与污染类的机理与处置归 C4-02 车内空气质量（VOC/异味）与净化技术 / C2-12 冷凝水排放、防霉与蒸发器自清洁。⚠ 「本课不讲」⛔ 不等于「不重要」——本课那个案例的真根因，最后就落在变更管理这一维上（对策落点去向 M2-06 量产阶段变更控制：4M 变更申报、再验证范围判定与量产断点切换）。建议先读 M2-01 质量工具：PPAP/8D/SPC/MSA（工具本体）与 A5-08 从现象到系统：热管理常见故障现象的入门分诊法（入门分诊），本课默认你已经能把一个现象路由到子系统。

两条阅读约定

第一条，本课有大量地方不给数，那是判据不是省略。产线检漏工位的判定阈值、现场仪器的可检下限与本底、O 型圈压缩率窗口与拧紧扭矩、充注量允差、目标寿命循环数与振动载荷谱、传感器漂移门槛、PPM/DPMO 的门槛与严重度分档——这些全部取决于件型、平台、工艺能力与顾客特殊要求，本课一律写「取决于什么、须由谁给出」，⛔ 连图上也不给刻度值与门槛竖线的位置。⚠ 与之相对，正文里出现的几组算例数字（不良率与缺陷数的对照例、疲劳指数的灵敏度、热应力的量级）全部是教学假设值，只用来把算法走通，⛔ 不对应任何平台、⛔ 不得被引用为「典型值」。

第二条，本课有几处把通行的分类补全了，补的地方都会标出来。失效模式补到六类＋一条横轴、泄漏路径补到七类、「制冷量不足」的候选根因补到九列、结构失效的驱动载荷补到九类、根因维度补到七维、证据类型七类、结案出路六条＋一个升级状态——每一处都会写明「沿什么线索数会漏掉谁」，并注明这是本课归纳、⛔ 不是既有分类。⇒ 这样做的理由只有一条：漏掉的那一类不会以「少了一条」的形式暴露，它是整类不出现，而清单看起来是完整的。

全课路线（七讲）

第 1 讲　框架与货币：把两根钉子与反钉子讲透，画出失效模式全集（六类＋一条横轴），立起「部件—现象—根因」三层框架，并把严重度这门「货币」说清楚——PPM 与 DPMO 数的不是同一样东西，帕累托该按什么排。 第 2 讲　泄漏类：七类泄漏路径、方法 × 场景两条轴的检漏方法表、漏率的几道口径关卡（氦漏率≠冷媒漏率、保压法测到的常常是温度不是漏）、泄漏点定位的三类误判、慢漏的正确打法，以及检漏标准分四层、跨层引用就是射程错误。 第 3 讲　性能衰减类：「制冷量不足」的候选补到九列并逐条给分离判据、先排传感器假读再进硬件的次序约束、换热效率下降的三支、TIM 泵出、传感器漂移、多通阀内漏的机理与它的指纹。 第 4 讲　结构与耐久：驱动载荷九类、疲劳寿命对应力幅的灵敏度、静强度校核过关不等于疲劳过关、热应力式的两个射程与「全约束是上界」、热冲击与热循环之别、电偶腐蚀的四要素与面积比、塑料件的时间尺度。 第 5 讲　控制与电气：EXV 卡滞三型的对策落点、通信故障的四层分法、两类「零件无故障」的不同入口、「先用数据排除软件再拆硬件」落成五步操作序、节温器卡开与卡闭的两个量、车端取证纪律与冻结帧。 第 6 讲　根因方法论：根因维度补到七维、让路判别前置、5Why 的两条停止判据、鱼骨发散与 5Why 深挖的先后、对比试验与简化 DOE 是用来杀假设的，以及证据七类各自「能证明什么、不能证明什么」。 第 7 讲　闭环与结案：通用症状分诊模板五步、NVH 责任件判定链路、分诊与根因两段之别、「外观正常但功能已失」收口、结案出路六条＋一个升级状态、8D 关闭判据落到本课能判的三条，最后把案例的决策链完整走一遍，并用一次动手做把本课的学习目标逐条验到。

第 1 讲　先判对象，再谈根因：根因的验收标准与进入分析之前的三道闸

大多数根因分析做砸的地方，不在"分析"这两个字上。它砸在两头：一头是对象选错了——花了整车工时去拆一台根本没坏的车；另一头是验收标准太软——写进报告的那条"根本原因"其实只是一个说得通的故事，没有人问过它经不经得起开关。这一讲把这两头都钉死：先给根因一个可执行的验收标准（本课要反复敲的第一根钉子），再给一道在动手之前就该过的分流闸（第二根钉子），然后交代本课的射程、要排查的失效模式全集、贯穿全课的三层框架，最后落到两个每天都在被误用的量化指标上。这一讲不讲任何一个具体零件怎么坏——那从第 2 讲开始。

1.1 根因的验收是两半：能解释现象只是入门票，还要能被主动开关

一条结论要当"根本原因"，验收分两半，缺一半都不成立。

第一半是充分性：这条原因能解释已经观察到的全部现象，包括那些不方便的部分——为什么只有这一批、为什么只在这个工况下出现、为什么隔壁那台同平台同配置的车没有。第二半是必要性：在不改动别的条件的前提下把这个变量"开关"一次——加上它，现象再现；去掉它，现象消失。

落成可执行的形式，就是拿任何一条打算写进 D4（根因这一步）的结论问四句：

1. 它能不能解释"为什么只有这一批 / 只在这个工况 / 为什么那台同样的车没有"？
2. 我做过"加上它、现象再现"这一半吗？
3. 我做过"去掉它、现象消失"这一半吗？去掉的时候，有没有同时改了别的东西？
4. 这两次开关是我主动做的，还是等它自己发生的？

四句里凡是答不出的，这条结论就还只是一个假设——⛔ 不许写进 D4，更⛔ 不许据它关闭问题。

为什么必须要第二半：只有充分性的结论，本质上是"一个说得通的故事"。而说得通的故事可以同时有好几个——同一批制冷量不足的车，"压缩机容积效率衰减""膨胀阀开度漂移""充注量偏低"三种说法各自都能把观察到的现象讲圆。把其中一个写进 D4，D5 的永久对策就会打在空处：报告照样能关闭、指标照样好看，而问题会在下一批原样回来。必要性那一半的作用，就是在几个说得通的故事之间做裁决——只有能被开关的那一个，才是原因，其余的是伴随现象。

工程量级：本课⛔ 不给"复现几次算够"的数——它取决于问题严重度与统计口径，属平台相关量，须由项目按自己的严重度定义与判定规则确定。但本课给一条不依赖次数的判据：开关必须是你主动做的。等它自己再出现一次，那不叫必要性验证，那叫又碰上一次。

易错点一（本课最贵的一条）：把"换总成后问题消失"当成必要性的那一半。它只做了"去掉"这一半，而且⛔ 它根本不是一个单因子开关——换件这个动作同时改了四件事：换了一个新件、重新装配了一次、重新拧紧了一次、重新充注了一次。现象消失既可能是根因被换掉了，也可能是被这几个扰动暂时压住了。要用它做必要性验证，唯一的路是把被换下来的那个件装回去、现象再现，而这一步几乎没有人做。

易错点二：把"员工没按 SOP"当成根因写进 D4。用上面四句量一量就清楚了——它解释不了"为什么只有这一批"（那批人天天都在那么干），也没法被主动开关（你没法"给它加上一次不按 SOP"）。它是入口不是出口：下一层要问的是 SOP 本身对不对、有没有防错、为什么不按也能让件流过去。5Why 的深度陷阱与两条停止判据在第 6 讲展开，这里只是拿它当一个不合格结论的样本。

1.2 进入根因分析之前先过三道分流闸：闸没过就开工，是在错的对象上花整车工时

一个现象送到你手上，第一个动作不是拆车，是判它该不该进来。三道闸依次过：

闸① 这是不是设计意图。低 SOC、快充、化霜等场景下，热管理策略会主动收紧性能——用户感知是"空调突然不给力""冬天暖风忽然变弱"，而件没坏、策略也没错。这一类的入口是查降级理由记录与当时的资源账（见 K5-02 热管理故障处理与降级策略）。判为让路的，走产品/策略评审，⛔ 不做质量问题闭环。

闸② 这是不是软件、标定或传感器假读。件没坏，是策略误报或者信号本身不可信。这一类要先用数据排掉，⛔ 不拆件——把标定问题当硬件问题处理，会把大量硬件排查资源耗在一个从来没坏过的件上。

闸③ 这属不属于本课这一段。问题还停在"现象 → 是哪个子系统"这一层吗（那是分诊，去 A5-08 从现象到系统：热管理常见故障现象的入门分诊法）？是要在跑着的车上不拆车判出来吗（那是在役辨识，去 K5-05 在役健康度与渐变衰减辨识：从车端信号到服务决策 / K5-08 诊断使能窗口与故障抑制矩阵：多故障并发的根因仲裁）？是要从工单表读出真实故障率吗（那是索赔统计口径，去 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）？

为什么这三道闸必须在前面：根因分析的对象是"一个能归因到件或过程的缺陷"，而上面三类都不是它。把设计意图当缺陷去拆机，不但拆掉了好件，还会污染索赔统计的分母——本来不该计入的条目进了分母，此后所有基于它算出来的故障率都偏了（口径接 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计）。

工程量级：三道闸的成本量级是"读一次数据"——调降级记录、看冻结帧、做一次传感器交叉校验；而闸后的第一个动作是"拆一台车"。这两档不在同一个量级上。⛔ 具体工时本课不给（属平台与企业口径），但顺序颠倒付出的是工时与整车占用这一整档的代价，这一点跟企业规模无关。

易错点：把三道闸理解成"先怀疑软件"。⛔ 不是。闸是排除不是怀疑——排得掉就分流出去，排不掉就必须明确写下"未排除"并把这一条继续留着，⛔ 不许因为一时排不掉就跳过去当它不存在。这一点与 1.3 是同一条纪律的两个面。

1.3 "没检出"不等于"不存在"：一个阴性结果的排除力，等于该方法对该失效的检出能力

这是本课最容易被读反的一条，也是本课在后面每一讲都会回来敲一次的一条。

现场嗅探扫了一遍没报警、部件单测全项合格、读码没有故障码、换总成后问题消失——这四句话在报告里长得像四种结论，其实它们共同的语义只有一句：用这个方法、在这个工况下、这一次没看到。

为什么它不等于"不存在"：从"没看到"推出"不存在"，中间需要一个前提——该方法对该失效的检出能力足够高。而热管理里最贵的四类失效——慢漏、阀内漏、间歇性信号漂移、微裂纹——恰好各自落在常用方法检出能力最低的那一档：慢漏在现场方法的下限附近、阀内漏在部件单测的工况覆盖之外、间歇性漂移在单次读码的时间窗之外、微裂纹在目视与常规无损检测的分辨率之外。前提不成立，推理就不成立。

读者会做错的那个具体动作（这一条是硬判据，比上面的道理更要紧）：把阴性结果当成证据写进 D4，用它把某个候选根因划掉；或者据它结案（"未见异常""未复现"）把车放回去。这一个动作同时踩四个坑：

• 候选表少了一列，而那一列往往就是真因——被划掉的候选不会再被检查，后面每一步分析都在一张缺列的表上做，而表面上它是完整的。这是最难自查的一种缺陷：你看到的是一张写满了的表。
• 它把"方法的局限"记成了"件的清白"——责任悄悄从检测方法转移到了件上，于是再没有人回头问一句"这个方法本来查得到它吗"。
• 渗透型泄漏这一整类会被结构性地漏掉——软管本体整个壁都在渗、根本没有一个漏点，任何点定位方法对它都不是"灵敏度不够"而是用错了类；而"扫一遍没报警"会让人以为已经查过了。这一类在第 2 讲讲泄漏路径时会正面展开。
• 它让"换总成后问题消失"变成结案理由——1.1 已经拆过这个动作：它同时改了新件、装配、拧紧、充注四件事，⛔ 不是一个单因子开关。

正确写法只有一句，但必须每次都写全：把阴性结果记成"用 X 方法、在 Y 工况下未检出，未排除"——写明方法、写明工况，并把这一列留在候选表里。

工程量级：本课⛔ 不给各方法检出概率的数——它取决于仪器、本底、工况与操作者，须实测标定。本课给的是上面那条可执行的写法，以及两条真正的排除路径：要把一个候选真正排除掉，只有换一个检出能力更高的方法，或者换到这个失效更容易暴露的工况，再拿新的阴性结果去排除。

易错点（反方向的那一半也要防）：⛔ 不得因为"阴性没有排除力"就把所有候选无限期挂着——那会让候选表永远收不敛，等于没有分析。正确处置是上面那两条路：换方法，或者换工况，然后拿新的阴性去做排除。

这一条在后面还会正面再敲三次：第 2 讲讲检漏方法与灵敏度时当场点破，第 3 讲讲阀内漏与部件单测合格时敲一次，第 5 讲讲"无故障码不等于硬件没坏"时敲一次，第 7 讲讲"外观正常但功能已失"时收口。

1.4 本课只占四段里的第二段：分诊、离线根因、在役辨识、索赔统计，产出物各不相同

围绕"车上出了个热管理问题"这件事，实际上有四段互不相同的活。它们经常被笼统地叫成"排查"，但判据、成本与产出物都不一样：

这一段叫什么	追求什么	产出物是什么	归哪门课
分诊（现象 → 哪个子系统）	快和便宜，最少证据、三问两测	去查哪个子系统（以及理由）	A5-08 从现象到系统：热管理常见故障现象的入门分诊法
离线根因（拆解后归到可复现的真因）	可复现、可验证	一条能被开关的原因 + 一条经验证的对策	本课
在役辨识（跑着的车上判渐变衰减）	不拆车就能判	一个在车上能算的判据	K5-05 在役健康度与渐变衰减辨识：从车端信号到服务决策 / K5-08 诊断使能窗口与故障抑制矩阵：多故障并发的根因仲裁 / K5-06 冷却液流量的在线估计与流量/内漏类故障诊断
索赔统计（从工单表读真实故障率）	口径干净	一个分母干净的故障率	M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计

为什么要先把这四段分清：因为它们的产出物不同，拿错产出物就是用错了段。分诊给你的是"去查哪个子系统"，它不是原因；把它直接当根因结案（"判为制冷剂回路问题，已补冷媒"），就是把一个中间结论当成了终点。反过来，把本课的离线结论直接搬成车端判据也不成立——离线拆得到的量（阀芯上有没有杂质、断口是什么形貌），车上多半根本取不到。

工程量级：四段的单次成本差得很远——读一次数据 / 拆一件 / 上一次试验台 / 跑一批数据，这几档不在同一个量级上。⛔ 具体工时本课不给（属平台相关量）。

易错点：把根因分析的那一整套步骤用在分诊阶段。它的每一步都假定对象已经收敛到一个子系统了——问题描述要写清工况、遏制要圈定范围、根因要做开关复现；在还不知道是哪个子系统的时候启动这些步骤，遏制范围会画得过大，复现试验会做在错的回路上，工时会在错误的子系统上耗光。这一条在第 7 讲的闭环流程里还会再展开一次。

1.5 失效模式不止四类：漏掉的那两类是整类不出现，而第七项是横轴不是并列项

排查之前先要有一张失效模式的全集表。热管理最常被引用的分法是四类：泄漏 / 性能衰减 / 结构耐久 / 控制电气。沿这条线索数下去，会整类漏掉两类：

• (5) NVH／异响类——它既不是漏、也不是性能不够、也不一定有件裂了，四类里没有它的位置。试验方法与评价量表去向 L6-01 空调系统 NVH 试验与声品质评价。
• (6) 气味／污染类——蒸发器霉变异味、冷媒油或冷却液渗进座舱、滤芯二次污染。它多数情况下什么都没漏出去（不是泄漏），制冷量也可能完全正常（不是性能衰减）。本课只把它列进全集并给一条归类判据（多数属使用环境这一维、不是件的缺陷），机理与处置去向 C4-02 车内空气质量（VOC/异味）与净化技术 与 C2-12 冷凝水排放、防霉与蒸发器自清洁，⛔ 本课不展开。

这两类补进来之后是六类。但还有第七项，而它不是第七类。

"外观正常但功能已失"是一条横轴，不是一个并列项。阀内漏、密封面微渗、传感器假读都属于这种面貌——件看上去好好的、单测也过，装到系统里就不合格。它切的是"怎么判"那一层，而不是"什么坏了"那一层：前面六类里每一类都可能以这种面貌出现。⛔ 把它并列进清单，读者会去找一种并不存在的"第七种零件失效"，然后在拆解台上永远找不到它。

为什么要这么较真：漏掉的那一类不会以"少了一条"的形式暴露——它是整类不出现，而清单看起来是完整的。你按四类去查，四类都查干净了，报告写"未发现异常"，而问题落在第五类上。这就是为什么全集必须先画出来再逐项核对，⛔ 而不是沿着自己最熟的那条线索往下数。

⚠ 上面这个"六类 + 一条横轴"的分法是本课归纳补入的，⛔ 不是哪本标准或哪套现成分类里既有的写法；引用时请照这个来源说清楚。

工程量级：⛔ 本课不给各类在售后工单里的占比——那属平台相关量，口径去向 M2-05 售后保修与在役失效数据分析：从索赔表读出真实故障率并反馈设计。本课给的是每一类"在拆解上留下什么"，这一层从第 2 讲开始逐类展开。

1.6 "部件—现象—根因"少了中间那层，同一个现象就会被绑死在一个部件上

本课的排查框架有三层，从上到下是：部件（哪个件 / 回路 / 子系统）、现象（可观察、可复现描述的那个事实，含工况）、根因（能被开关的那个变量）。

关键在中间那层，它是一个多对多的枢纽：一个现象对应多个候选部件（"制冷量不足"至少对应压缩机、冷凝侧与前端进风、蒸发侧风路、多通阀、传感器、控制策略六个方向），而一个部件也能产出多种现象（同一个阀，卡在小开度是制冷不足，内漏是模式串扰，失步是响应异常）。

为什么多数排查是在这里失败的：因为工单上写的往往不是现象，而是已经带着结论的部件名——"压缩机制冷量不足"。从写下这几个字的那一刻起，排查范围就被锁死在压缩机上了：冷凝侧散热不足、蒸发侧风量不足、阀内漏、策略让路全部出局，而它们一个都没有被排除过。这个动作和 1.3 的那个动作是同一类错误的两种面貌——候选表在你还没开始查的时候就已经缺了几列。

工程量级：⛔ 本课不给"候选数至少要几个"的门槛（那是凑数不是判据），但给一条硬口径——现象描述里必须含工况：环境温度、车速、模式、SOC、持续时长。没有工况的现象无法复现，也就进不了 1.1 的必要性验证——这两条是扣在一起的：现象描述这一步没做好，根因验收那一步根本做不成。

易错点：把三层做成三段流水线——先定件、再描述现象、再找原因。顺序反了。正确用法是现象在最前面，部件是它的候选集而不是它的前提。第 3 讲会拿"制冷量不足"这一个现象，把它的候选集完整摊开一次。

1.7 PPM 与 DPMO 数的不是同一样东西：跨供应商横向比较只能用 PPM

排完对象，接下来要决定"先做哪一个"。这一步会用到两个量化指标，而它们几乎每天都在被混着用。

两条定义式：

• PPM =（不良品件数 / 总检验件数）× 10⁶ ——一件上有多个缺陷，仍然只记一件；
• DPMO =（缺陷数 /（样本数 × 机会数））× 10⁶ ——同一件上的多个缺陷逐个记。

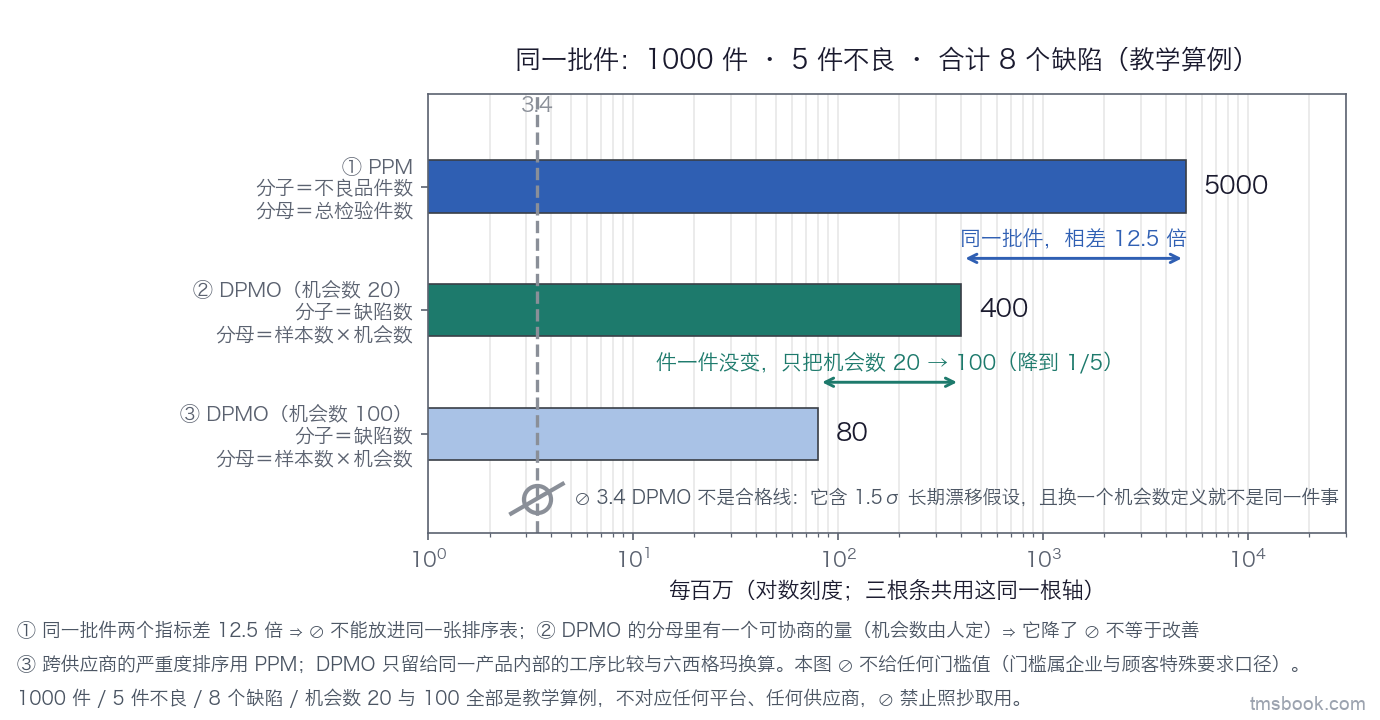

手算一次就看清楚了（以下是教学算例，件数与缺陷数不对应任何平台、任何供应商，⛔ 禁止照抄取用）：一批 1000 件，其中 5 件判为不良，这 5 件上合计发现 8 个缺陷，每件按 20 个机会计——

• PPM = 5 / 1000 × 10⁶ = 5000
• DPMO = 8 /（1000 × 20）× 10⁶ = 400

两个数相差 12.5 倍，而它们描述的是同一批件。分子不同（件数 vs 缺陷数）、分母也不同（检验件数 vs 样本数×机会数），⛔ 它们之间不存在一个换算系数——差多少取决于"每件平均几个缺陷"与"每件算几个机会"这两个随批次变化的量。

DPMO 的软肋在分母里：机会数是一个约定，不是一个测量值。同一个换热器，按"每个钎焊接头算一个机会"数出来是几百，按"每个总成算一个机会"数出来是一。接着上面同一批数据——把机会数从 20 改成 100：

• DPMO = 8 /（1000 × 100）× 10⁶ = 80

从 400 降到 80，而件一件没变、缺陷一个没少。一个分母里含有可协商量的指标，不能承担横向比较的责任。而 PPM 的分母是检验件数——谁来数都数得一样。

⇒ 结论是一条口径纪律：跨批次、跨供应商的不良率横向比较用 PPM；DPMO 只留给同一产品内部的工序比较与六西格玛换算。

⚠ 说清 PPM 是什么、不是什么：它是归一化的件数频次，⛔ 里面不含后果严重度——两批同为 5000 PPM 的件，一批的不良是异响、另一批是失压抛锚，PPM 一模一样。⇒ PPM 只解决「不同批次、不同供应商的频次能不能放在一起比」这一件事；排队先做哪一个的排序键不是 PPM，是「频次 × 后果严重度」，写在 1.8。⛔ 别把这两步混成一步。

工程量级：⛔ PPM / DPMO 的门槛、升级触发与严重度分档表本课不给——它们由顾客特殊要求与企业口径确定。本课只给一条最低结构要求，写在 1.8。

易错点一：把供应商报的 DPMO 与自家算的 PPM 放进同一张排序表里排名次。上面已经算过了，这张表排出来的顺序没有意义。

易错点二：看到 DPMO 降了就宣布改善——先问它的机会数定义有没有改过。

易错点三：把"六西格玛水平 = 3.4 DPMO"当成一条合格线去要求供应商。3.4 这个数是一个约定值，它含 1.5σ 长期漂移假设；而且换一套机会数定义，它算的就已经不是同一件事了。⛔ 它不是判定限。

1.8 帕累托按"频次 × 后果严重度"排：换一个分组口径，Top1 就换人

有了干净的指标口径，才谈得上排序。排序这一步有两个容易做错的决定：按什么分组，以及按什么排。

分组要按不良模式，不按部件号、不按供应商。把一批投诉按"不良模式"分组计数——同一批 O 型圈材料问题，如果按部件号分组，会被拆散到管路、阀、储液器三个件号里，每一条看上去都不高，三条都排不进前列；按不良模式分组才能把它并回一条，而它一并回来就是 Top1。同一个机理被分组口径拆散，是排序失真最常见的一种。

排序键要用"频次 × 后果严重度"，不用纯频次。纯频次排序会把"每年一次的开锅"排到"每月十次的异响"后面——而这两件事的后果根本不在一个层面上。

工程量级：⛔ 本课不给严重度分档表与各档权重——那属平台与企业口径，须按项目自己的严重度定义确定。本课只给一条最低结构要求：严重度至少要能分出"安全/法规 → 抛锚停驶 → 售后返修 → 抱怨"四档。分不出这四档的排序，等于在用纯频次排。

易错点：把"80% 的问题来自 20% 的原因"当成判据用，据此宣布"前两条已经覆盖了八成，其余不看了"。80/20 是一个经验观察，⛔ 不是判据——实际分布必须由本批数据现算出来，可能是前一条就占七成，也可能是前六条才过半。本课的"动手做"第一步做的正是这件事：把数算出来，而不是套一个比例。

本讲小结：这一讲给的全是"动手之前"的东西。根因的验收是两半——充分性只是入门票，必要性要靠你主动拨的那次开关（换总成后问题消失⛔ 不算）；现象进来先过三道分流闸——设计意图 / 软件与假读 / 不属于这一段，闸的成本是读一次数据，闸后的第一个动作是拆一台车；阴性结果一律记成"用 X 方法、在 Y 工况下未检出，未排除"，⛔ 不许拿它去划掉候选或据它结案；本课只做四段里的离线根因这一段，产出物是"一条能被开关的原因 + 一条经验证的对策"；失效模式的全集是六类 + 一条横轴，横轴切的是"怎么判"不是"什么坏了"；三层框架的中间那层是多对多枢纽，现象描述必须含工况；PPM 与 DPMO 数的不是同一样东西，横向比较只能用 PPM；排序要按不良模式分组、按"频次 × 后果严重度"排。从第 2 讲起，我们把这套框架落到第一类失效模式——泄漏——上面去。
